Силовое реле 40А, JQX-38F

Описание Силовое реле 40А, JQX-38F

Силовое электромагнитное реле JQX-38F с мощными, тремя парами перекидных контактов (3PDT). Допустимый ток через контакты до 40 ампер 220 вольт. Продаются с катушкой управления на напряжение 220 в, переменного и 12в, 24в постоянного тока.
Реле используются в схемах автоматики стабилизаторов сетевого напряжения, а также для коммутации электрических цепей постоянного и переменного тока на большие токи.
Реле можно установить в разъем-колодку 38F, а колодку закрепить на дин-рейку.

		JQX-38F 220Vac	JQX-38F 12Vdc	JQX-38F 24Vdc
Размеры		50. 5 x 42.2 x 55.3 мм
Форма контактов		3Z
Материал контактов		AgCdO
Номинальная нагрузка		30/40A 250В AC/30В DC
Напряжение питания катушки		220В АС	12В DC	24В DC
Потребляемая мощность катушки		≤ 4.5 ВА	≤ 2. 5Вт
Напряжение срабатывания (при 25°C)		≥176 В	≥8.4 В	≥16.8 В
Напряжение отпускания (при 25°C)		≤ 72 В	≤ 1.2 В	≤ 2.4 В
Сопротивление катушки, ± 10%		3380 Ом	57 Ом	230 Ом
Время срабатывания/отпускания		25мс / 15мс
Контактное сопротивление		≤100мОм
Сопротивление изоляции		≥1000МОм 500В DC
Ресурс	электрический	105 циклов
	механический	107 циклов
Диэлектрическая прочность	между контактами	1500В
	между контактом и катушкой	2500В
Температура эксплуатации		-20°С. ..+60°C
Вес		~130г

Размеры





Колодка 38F. Предназначена для монтажа без пайки трех-полюсных реле JQX-38F.

Крепление на 35мм DIN рейку или на панели винтами М4.

Вес товара: 100 гр

Размеры и схема разводки контактов





Оставить отзыв о «Силовое реле 40А, JQX-38F»

Ваши знания будут оценены пользователями сайта, если Вы авторизуетесь перед написанием отзыва.

Ваше имя:*
Заголовок:*
Оценка товара:
Достоинства:
Недостатки:
Комментарий:*
В целом Ваш отзыв:	Положительный Отрицательный

Силовое реле, 3 перекл.

конт, 16A,230VАC,Faston 250,с крышкой — Online Shop

Условия использования

In accordance with the General Data Protection Regulation (GDPR), which entered into force on 25.05.2018, we fulfil our obligation to notify you of our Data Protection Statement Pursuant to GDPR and to obtain your consent.

Я принимаю Я согласен Правила защиты данных Schrack

Флажок подтверждающий пользовательские условия Schrack Текст ссылки на пользовательские условия Schrack

Do you really want to log out ?

• Начальная страница
• Техника управления и регулирования
• Втычные реле, реле для установки на печатных платах, реле времени, измерительные и контрольные реле
• Втычные реле
• Втычные реле серии RM
• Силовое реле, 3 перекл.конт, 16A,230VАC,Faston 250,с крышкой

• • Этот продукт не доступен. Ниже Вы найдете равноценную замену — артикул нового поколения

Силовое реле, 3 перекл.конт, 16A,230VАC,Faston 250,с крышкой

SCHRACK-Relay, series RM

NOT AVAILABLE

Силовое реле, 3 перекл.конт, 16A,230VАC,Faston 250,с крышкой

SCHRACK-Relay, series RM

Заменён продуктом нового поколения

№ арт. RM775730—

Подробнее о товаре

EAN-код	9004840103786
Длинна нетто	39,00мм
Ширина нетто	37,00мм
Высота нетто	74,00мм
Вес нетто	0,08кг
Потеря мощности	2,69W
мин. температура окружающей среды	-25°C
макс. температура окружающей среды	50°C
Семейство продуктов	RM
Рабочие контакты	3 реле с переключающим контактом
Ток контакта	16A
Катушка переменного тока	230VAC
Оснащение	Кожух с накладкой
Упаковка	1 шт.

Foreign Keywords:

4-1393149-1

Скачать

CAD Чертёж: Силовое реле, 3 перекл.конт, 16A,230VАC,Faston 250,с крышкой (dwg , 14,35 KB)

Фото: Силовое реле, 3 перекл.конт, 16A,230VАC,Faston 250,с крышкой (jpg , 52,23 KB)

Габаритные чертежи: Силовое реле, 3 перекл.конт, 16A,230VАC,Faston 250,с крышкой (jpg , 46,76 KB)

Электрическая схема: Силовое реле, 3 перекл.конт, 16A,230VАC,Faston 250,с крышкой (jpg , 172,77 KB)

Технический паспорт: Силовое реле, 3 перекл. конт, 16A,230VАC,Faston 250,с крышкой (pdf , 1,31 MB)

Страница каталога: Силовое реле, 3 перекл.конт, 16A,230VАC,Faston 250,с крышкой (pdf , 1,94 MB)

Что такое силовое реле и его применение в приложениях?

24

МАЙ

2021

Силовое реле надежно решает проблемы, связанные с коммутацией больших токов. В этой статье мы подробно рассмотрим силовые реле и ассортимент продукции Finder.

что такое силовое реле?

Силовое реле — это устройство, в котором используется электромагнит для размыкания или замыкания цепи при правильном возбуждении входа (катушки). Они обеспечивают высокий уровень изоляции между управляющим сигналом (катушка) и выходом (контакты) — обычно с номинальным импульсным напряжением 4 или 6 кВ.

Силовое реле может иметь переключающие (как нормально разомкнутые (НО), так и нормально замкнутые (НЗ)) контакты или только нормально разомкнутые (НО) контакты. Когда предусмотрены только нормально разомкнутые контакты, это обычно означает, что может быть обеспечен больший контактный зазор в выключенном состоянии, что требуется в некоторых приложениях. Силовые реле надежно решают проблемы, связанные с переключением больших токов .

Как работает силовое реле?

Базовая конструкция 9В силовом реле 0015 используется электромагнит (катушка и железный сердечник), якорь, пружина и одна или несколько пар контактов.

С нормально разомкнутыми (НО) контактами через входную цепь протекает небольшой ток, приводящий в действие электромагнит. Возникающее магнитное поле притягивает якорь, который сближает контакты, замыкая вторую цепь, позволяя течь большому току. Когда источник питания удаляется, якорь больше не притягивается, пружина возвращает его в исходное положение, позволяя контактам разъединиться, останавливая поток электричества во второй цепи и отключая устройство.

В случае нормально замкнутого (НЗ) реле оно реверсивное. Возвратная пружина удерживает контакты замкнутыми. При срабатывании входной цепи электромагнит притягивает якорь, при этом преодолевается усилие возвратной пружины и нормально замкнутые контакты размыкаются, прекращая протекание тока во второй цепи. Таким образом, реле NC по умолчанию удерживают большую цепь во включенном положении.

Для чего используется силовое реле?

Общее со всеми электромеханические реле, силовое реле использует небольшой электрический ток (обычно десятки миллиампер) для управления контактами электромеханического переключателя, которые управляют гораздо большим током. Для силового реле , этот ток обычно превышает 10 ампер, что делает устройства подходящими для приложений с более высокими токами .

Диапазон токовых силовых реле Finder расширяется от 12 A для миниатюрных силовых реле серии 56 до 50 A для Реле большой мощности серии 67 . Это предлагает множество высококачественных и надежных вариантов для конечного пользователя, чтобы обеспечить оптимальную производительность своих приложений. Ассортимент силовых реле Finder включает модели с увеличенным зазором между контактами для конкретных применений (например, для управления промышленными и бытовыми приборами, а также для фотоэлектрических систем). Доступные контактные зазоры подробно описаны в техническом описании каждой модели.

Силовые реле Finder Ассортимент также включает версии для печатных плат для включения в приложения сильноточной электронной системы (например, оборудование для зарядки электромобилей -EVCE). Серия Finder 62 включает модели с «Магнитным ударом» , обеспечивающим повышенную отключающую способность при постоянном токе.

Новое силовое реле Finder 68.22-4300 100 A для монтажа на печатной плате идеально подходит для различных мощных устройств, таких как генераторы, ИБП, насосы, фотогальванические инверторы и зарядные устройства EV.

Ассортимент силовых реле Finder

Серия 56 — миниатюрные силовые реле 12A



Силовые реле Finder серии 56 имеют следующие характеристики (в зависимости от типа):

• Катушки переменного и постоянного тока
• Монтаж на печатную плату или съемный модуль
• Опция фланцевого монтажа (разъем Faston 187)
• Доступен с запираемой тестовой кнопкой, механическим флажком и светодиодным индикатором

Принадлежности: Серия 99

См. спецификацию здесь

Серия 62 — силовые реле 16A

Силовые реле Finder серии 62 включают следующие функции (в зависимости от типа):

• Катушки переменного и постоянного тока
• Версия с магнитным выдувом
• Крепление на печатную плату или вставное крепление (187 Faston) или фланцевое крепление (250 Faston)
• Вариант с нормально разомкнутыми контактами, зазор между контактами > 3 мм
• Опции: светодиод, механический индикатор и кнопка тестирования

См. спецификацию здесь

Серия 65 — силовые реле 20–30 А

Серия 65 включает силовые реле со следующими характеристиками (в зависимости от типа):

• Катушки переменного и постоянного тока
• Крепление на печатную плату или фланцевое крепление (250 Faston)
• Версия NO, контактный зазор > 3 мм

См. спецификацию здесь

Серия 66 — силовые реле 30 A

Силовые реле Finder серии 66 имеют следующие характеристики (в зависимости от типа):

• Катушки переменного и постоянного тока
• Доступна опция, соответствующая требованиям ATEX/HazLoc (EX nC)
• Крепление на печатную плату или фланцевое крепление (250 Faston)
• 8 мм, изоляция 6 кВ (1,2/50 мкс), катушка – контакты

Посмотреть техническое описание здесь

Серия 67 — Реле большой мощности 50 А

В серию 67 входят силовые реле для использования в фотоэлектрической отрасли. Эти устройства включают следующие функции (в зависимости от типа):

• Катушки постоянного тока с удерживающей способностью всего 170 мВт
• Зазор между контактами ≥ 3 мм (согласно VDE 0126-1-1, EN 62109-1, EN 62109-2)
• Усиленная изоляция между катушкой и контактами
• Зазор 1,5 мм между платой и основанием реле
• Подходит для использования при температуре окружающей среды до 85 °C (с энергосберегающим питанием катушки) или 70 °C (со стандартным питанием катушки)

Посмотреть техническое описание здесь

Силовое реле Finder серии 68 на 100 А имеет следующие особенности:

• Зазор между контактами ≥ 3,6 мм (согласно VDE 0126-1-1, EN 62109-1, EN 62109-2)
• Катушки постоянного тока с удерживающей способностью 700 мВт
• Усиленная изоляция между катушкой и контактами
• Подходит для использования при температуре окружающей среды до 85 °C
• Соответствует EN 60335-1 по устойчивости к нагреву и огню (GWIT 775 °C и GWFI 850 °C)
• Контакты без кадмия

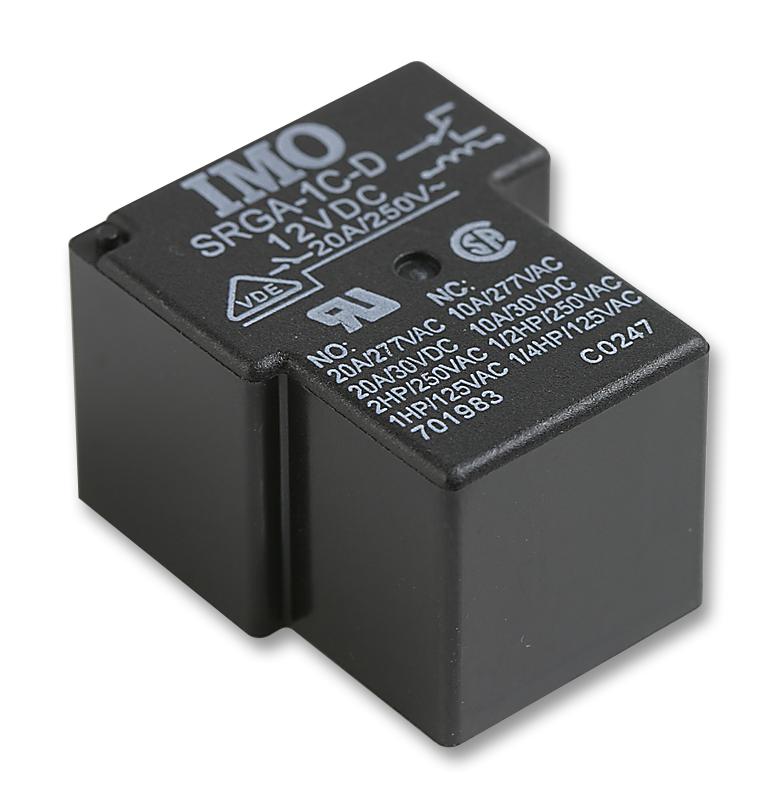

Что такое силовое реле?

`;

Промышленность

Факт проверен

Эрика С.

Дата последнего изменения: 06 декабря 2022 г.

Силовое реле — это переключатель, который использует электромагнит для размыкания или замыкания цепи. В базовой конструкции реле используется катушка электромагнита, якорь, пружина и один или несколько контактов. Если силовое реле рассчитано на нормальное размыкание, цепь не замыкается в выключенном состоянии.

Когда на силовое реле подается питание, как правило, от батарейного источника, электромагнит притягивает якорь, подвижный рычаг, часто сделанный из железа. Якорь, удерживаемый на месте пружиной, тянется в направлении катушки, пока не достигнет контакта, замыкая таким образом цепь. Если реле нормально замкнуто, то катушка оттягивает якорь от контакта, размыкая цепь.

Силовое реле может работать при низком напряжении, но также может проводить более высокое напряжение. По этой причине силовые реле используются во многих различных приложениях, включая усиление звука, автомобильную электронику и телефонные системы. Силовые реле также использовались в ранних компьютерных системах и в телеграфных системах для передачи сигнала от одной цепи к другой.

Автомобили содержат множество электрических устройств и систем, все они питаются от 12-вольтовой батареи, что делает силовые реле идеальными для использования в автомобилях. Многие автомобили содержат 20 или более реле, которые управляют всем, от звукового сигнала до системы силовой передачи и стеклоочистителей. В то время как реле в автомобиле могут быть расположены по всему автомобилю, те из них, которые могут изнашиваться и, скорее всего, подлежат замене, часто находятся в блоке предохранителей. Такое расположение упрощает поиск и замену силовых реле по мере необходимости.

Существует множество типов силовых реле, включая электромеханические, герконовые и ртутные реле. В герконовом силовом реле используется катушка, намотанная на два геркона, окруженная инертным газом и заключенная в стеклянную трубку.
