Таймер, устройство управления исполнительными устройствами, нагрузками по временным циклам.

Это усовершенствованный и более многофункциональный  финальный  вариант,  раннее  опубликованной схемы: таймер обратного отсчета на МК ATmega8

Многофункциональность заключается в следующем: программно в одном устройстве реализовано четыре функции.

–  циклический таймер с возможностью работать в двух настроенных отрезках времени бесконечно.

–  функция таймера, работать в двух настроенных отрезках времени однократно.

– таймер обратного отсчета.

–  секундомер

– автозапуск настраивается из меню в двух вариантах:

1) вариант после подачи питания 5V на схему МК отсчет начинается сразу

2) вариант после подачи питания 5V на схему МК отсчет начнется только после нажатия кнопки ▲ пуск.

Данные выбранного режима одного из четырех (циклический таймер,  таймер цикл однократно,  таймер обратного отсчета, секундомер, состояние автозапуска) сохраняются в энергонезависимой памяти МК автоматически, и после очередной подачи питания 5V на схему МК  восстанавливаются  автоматически.

Запись временных отрезков таймера №1  и таймера №2    записываются в энергонезависимую память МК в активном состоянии таймера (см. описание меню) и при каждой новой подаче питания 5V на схему МК, записанные раннее  значения восстанавливаются  автоматически.

Характеристики таймера:

– циклический таймер два независимых настраиваемых  диапазона  времени таймер №1 от 1сек до 96 часов (четверо суток) и таймер №2  отрезок времени от 1 сек и до 99 минут.

– функция таймера, работать в двух настроенных отрезках времени однократно. Диапазоны, таймер №1  от 1сек до 96 часов и таймер №2   от 1 сек и до 99 минут. Графически:

– таймер обратного отсчета, с  интервалом времени в диапазоне от 1 секунды до 96 часов.

– секундомер от 1 секунды до 24 часов, и далее в часовом режиме с 0 секунд.

Схема многофункционального циклического таймера:

Управление:

В режиме основного экрана, кнопками  ▲▼◄►  оперативно производится такое управление:

▲ старт, пауза;

▼ сброс

► вход в меню

◄ возврат

При  одновременном нажатии кнопок ◄  &#9650 происходит запись в энергонезависимую  память  МК временных данных отображаемых на экране.

При  одновременном нажатии кнопок ◄  ▼ производится  чтение и вывод на экран ЖКИ, временных данных  находящихся в энергонезависимой памяти МК.

Система меню:

Управление всеми функциями осуществляется при помощи 4-х кнопок, условно обозначенных символами:

▲▼◄► Навигацию по меню можно просто осуществлять с помощью подсказок.

Подсказка – символ, ▲▼◄► который соответствует определенной кнопке.

Для перехода из основного режима к системе меню, следует нажать кнопку ► меню.

Меню полностью русифицировано и отображаемые подсказки в виде символов ▲▼◄► будут вашими подсказками  в данной навигации.

Графически, навигация по меню выглядит так:

Если спустя время, вы забыли, какой интервал у вас запрограммирован в памяти МК, можно зайти в меню, пункт «установленное время», отображает записанные раннее временные значения.

А так же, если войти в любой пункт меню и не нажимать ни одну кнопку в течение 30 секунд, произойдет возврат в основной режим автоматически.

Вся информация активных состояний отображается на ЖКИ.

Описание режимов работы

– циклический таймер с возможностью работать в двух настроенных отрезках времени бесконечно.

В рабочем цикле принимают участие два таймера. На экране ЖКИ  таймеры обозначаются как т №1 и т №2

Визуально работу циклического таймера можно отобразить таким графиком.

Для работы циклов время задается с точностью до секунды;

диапазон отсчета: таймер №1 от 1сек до 96 часов и таймер №2 от 1 сек и до 99 минут.

После установки нужных интервалов времени, необходимо сохранить эти значения в память МК  (в соответствующем таймеру меню, кнопкой ► сохранить, или в режиме основного экрана, одновременно кнопки ◄  ▲.

В основном режиме нажав кнопку  старт, таймер №1  начнет отсчет.

При достижении значения 00:00.00, включается исполнительное устройство, и отсчет продолжает таймер №2   (в это время обнуленные 00:00.00 показания таймера №1, будут восстановлены автоматически в соответствии с данными энергонезависимой памяти МК).

А также если таймер №1  находится в десяти секундном интервале до включения нагрузки, будет подан несколько раз сигнал зуммер  ((РС5)  28 ножка МК).

Таймер №2   при достижении значения 00.00, выключается исполнительное устройство, и отсчет продолжает таймер №1  (в это время обнуленные 00. 00 показания таймера №2, будут восстановлены автоматически в соответствии с данными энергонезависимой памяти МК).

И так будет продолжаться бесконечно…

Во время работы циклического таймера оперативно управлять работой таймеров можно с помощью кнопок

Кнопка ▲ пауза,  отсчет остановится. (Состояние активности (PC0)  23 ножка МК не изменится) двойное нажатие кнопки пауза приводит к возобновлению остановленного отсчета.

Кнопка ▼ сброс, отсчет остановится, на экране ЖКИ показания обнулятся (но не в энергонезависимой памяти МК) и если  было включено  исполнительное устройство, ОТКЛЮЧИТСЯ.

Отображение на ЖКИ символов > + < означает, что при однократном нажатии кнопки старт начнется  (продолжится) отсчет времени таймеров №1 или №2.

Также,  если кратковременно пропадёт  питание в сети (или просто на длительный период отключаем таймер от сети), тогда при появлении напряжения, устройство сохранит  свои настройки и если была включена функция автозапуск, таймер  включится снова и продолжит  работу  по замкнутому циклу.

– функция таймера один цикл, будет работать в двух настроенных отрезках времени однократно.

Управление и настройки будут соответствовать описанному выше.

Таймер №1  начинает отсчет.

При достижении значения 00:00.00, включается исполнительное устройство, и отсчет продолжает таймер №2   (в это время обнуленные 00:00.00 показания таймера №1, будут восстановлены автоматически в соответствии с данными энергонезависимой памяти МК).

Таймер №2   при достижении значения 00.00, выключает исполнительное устройство,

Исполнительное устройство отключено, и отсчет больше не возобновляется, пока не будет нажата кнопка пуск ▲.

Аналогично тут работает и функция  автозапуск.

Если эта функция не активирована, после подачи питания на схему таймера, таймер будет ждать, пока нажмете  кнопку пуск ▲.

Если через пользовательское меню, функция автозапуск была  активирована, после подачи питания на схему таймера, таймер  включится снова, и начнет работу по записанным раннее значения в память МК.

Работа таймера будет произведена однократно, по окончанию отсчета исполнительное устройство отключается.

– таймер обратного отсчета

Тут принцип управления и применения функции   автозапуск, практически не имеет отличий.

Но все же они есть. В работе принимает участие только таймер №1 .

При достижении значения 00:00.00, включается исполнительное устройство, и отсчет останавливается.

Исполнительное устройство будет включено до тех пор, пока не будет нажата кнопка  ▼ сброс.

– секундомер

Управляется кнопками старт ▲ пауза, ▼ сброс. Работа секундомера основана на формате отображения 24 часового цикла.

FUSE

Для программатора в  PonyProg и CodeVisionAVR  нужно убрать все галочки с настройки тактового генератора.

После прошивки программатором фьюзов от внешнего кварца, контроллер будет читаться программатором только с кварцем.

Внимание!  что касается FUSE-битов. Это основной источник ошибок, приводящих к залочиванию контроллера.

– CKSEL3…0 должны быть НЕзапрограммированы.

В PonyProg и CodeVisionAVR стоят так:

Прошивка контроллера  должна производится двумя файлами, нех. и еер.. Если вы пользуетесь программой PonyProg  тогда е2р это, нех и еер в одном файле.

Комплектующие: ЖКИ 16х2 на  базе контроллера HD4480,МК ATmega8 с любой буквой, внешний кварц 8 МГц, пьезодинамик с генератором.

Печатная плата

Монтаж рассчитан для работы с  индикатором  1602В. ( Всегда проверяйте, подключение  выводов  питания индикатора по датшиту. Могут  быть отличия у разных производителей)

Работу схемы можно протестировать в proteus’е:

Если при симуляции проекта в proteus’е некорректно отображаются символы кириллицы  на ЖКИ, то для правильного отображения кириллицы на ЖК индикаторе распаковать библиотеку LCDrus.zip (приложена в архиве проекта) в папку models  proteus’а.

Применение этого таймера: существует  множество ситуаций, в которых таймер может оказаться полезным, а иногда – незаменимым. Разнообразие функций таймера как раз и позволит применить его, для какой либо автоматизации в бытовом хозяйстве, организуя нужные периодические или с задержкой включения света, насоса, компрессора.  Думаю также, найдутся кулибины, которые применят этот таймер для кормления рыбок, хомячков, полива растений. Вы должны понимать и отдавать себе отчет, что доверять  живых существ нескольким байтам интеллекта это может быть черевато…

Архив проекта: схема, прошивка, фьюзы, печатная плата, proteus.

Автор: C@at (http://c2.at.ua)

Бинарный секундомер с Arduino — Обмен файлами

Теперь вы подписаны на эту отправку

Версия 1.0.0.0 (680 КБ) от Техническая группа Techsource

Секундомер Arduino с набором светодиодов

607 загрузок За все время: 607″ data-original-title=»Загрузки» aria-describedby=»popover506129″>

Обновлено 7 июля 2015 г.

Посмотреть лицензию

• Обзор
• Модели
• История версий
• Отзывы (0)
• Обсуждения (1)

В этом представлении показано, как использовать Simulink с пакетом поддержки Arduino для создания двоичных часов.
Что такое бинарные часы?
https://en.wikipedia.org/wiki/Binary_clock

Здесь можно узнать несколько вещей:
1) Использование блока часов для генерации времени.
2) Разделение значения времени (числа) на отдельные цифры с помощью функций «fix» и «mod».
3) Преобразование десятичного значения в двоичное с помощью функционального блока Matlab.
4) Отправка двоичных значений на светодиоды через цифровые выходные контакты.

Имеется 4 комплекта по 4 светодиода (всего 16 светодиодов).
Оранжевый — сотые доли секунды, Синий — десятые доли секунды, зеленый — единицы (0-9) и красный — десятки.

Эта модель легко настраивается для включения сотен при необходимости.

Цитировать как

Техническая группа Techsource (2023 г.). Двоичный секундомер с Arduino (https://www.mathworks.com/matlabcentral/fileexchange/52017-binary-stopwatch-with-arduino), MATLAB Central File Exchange. Проверено 5 февраля 2023 г. .

Совместимость версий MATLAB

Создано с помощью R2015a

Совместимость с любой версией

Совместимость с платформами

Windows macOS Linux

Категории

• Испытания и измерения > Панель инструментов управления прибором >
• МАТЛАБ > Основы языка > Типы данных > Даты и время > Часы и таймеры >

Метки Добавить теги

бинарные часы arduino цифровые датчики привели матлаб мега simulink

Благодарности

Вдохновлен: Преобразователь десятичного числа в двоичный (настраиваемый), разделение цифр из одного числа в Simulink

Охота за сокровищами сообщества

Найдите сокровища в MATLAB Central и узнайте, как сообщество может вам помочь!

На охоту!

Версия	Опубликовано	Примечания к выпуску
1. 0.0.0	7 июля 2015 г.

Выберите сеть Сайт

Выберите веб-сайт, чтобы получить переведенный контент, где он доступен, и посмотреть местные события и предложения. На основе ваше местоположение, мы рекомендуем вам выбрать: .

Вы также можете выбрать веб-сайт из следующего списка:

Европа

Обратитесь в местный офис

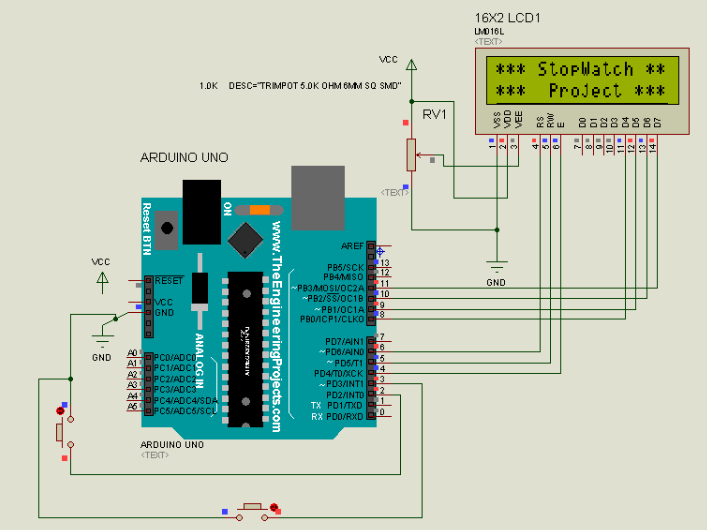

Секундомер с Arduino и ЖК-дисплеем на Tinkercad

Компоненты:

• Arduino Amazon UK, Amazon DE, Banggood,

• 16×2 LCD Amazon UK, Amazon DE, Banggood

• Резистор 1 кОм

• 4 кнопки

LED NEON FLEX:

привет и добро пожаловать в этом эпизоде ​​мы покажем вам этот простой, но эффективный шаг за шагом с множеством функций секундомер с использованием arduino uno и 16×2 lcd

см. компоненты:

• сначала мы используем arduino uno, подключенный к 16 через два ЖК-дисплея, используя четыре контакта данных:
  • контакт включения
  • контакт выбора регистра
  • контакт чтения и записи
  • контакт узла v, подключенный к земле vcc

• заземление ЖК-дисплея подключено к 5 вольтам, а земля Arduino светодиод подсветки подключен к положительному минусу через резистор 1 кОм
• 4 кнопки для запуска функций секундомера после разделения контакты без резисторов через функцию ввода ull up
• давайте посмотрим код, сначала мы начнем с включения ЖК-дисплея, затем мы начнем с определения констант и переменных и подключения ЖК-дисплея, мы начнем с инициализации режимов контактов и инициализации ЖК-дисплея, это функция хронометра и, таким образом, прокрутка через функцию счета с четырьмя частичными разделениями, которая является функцией позы, давайте начнем симуляцию здесь, мы нажимаем, чтобы начать отсчет, мы можем нажать паузу, затем мы можем продолжить, мы можем сделать время разделения, как это, это старое как верхнее мы может сделать до четырех временных интервалов arduino сохраняет до 4 временных интервалов с частичным разделением один два три четыре, а затем мы можем начать снова, что был простым проектом секундомера с использованием Arduino и ЖК-дисплея 6×2. Я оставлю ссылку на модель и код tinkercad в описании видео ниже, и вы можете проверить интерактивную модель tinkercad.
• теперь у вас есть секундомер Arduino с ЖК-дисплеем на Tinkercad
