Раздел 1. Общие правила

Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны

Выбор сечений проводников по нагреву

1.3.2. Проводники любого назначения должны удовлетворять требованиям в отношении предельно допустимого нагрева с учетом не только нормальных, но и послеаварийных режимов, а также режимов в период ремонта и возможных неравномерностей распределения токов между линиями, секциями шин и т. п. При проверке на нагрев принимается получасовой максимум тока, наибольший из средних получасовых токов данного элемента сети.

1.3.3. При повторно-кратковременном и кратковременном режимах работы электроприемников (с общей длительностью цикла до 10 мин и длительностью рабочего периода не более 4 мин) в качестве расчетного тока для проверки сечения проводников по нагреву следует принимать ток, приведенный к длительному режиму. При этом:

1) для медных проводников сечением до 6 мм², а для алюминиевых проводников до 10 мм

2 ток принимается как для установок с длительным режимом работы;

2) для медных проводников сечением более 6 мм², а для алюминиевых проводников более 10 мм² ток определяется умножением допустимого длительного тока на коэффициент

, где Т_ПЕ — выраженная в относительных единицах длительность рабочего периода (продолжительность включения по отношению к продолжительности цикла).

1.3.4. Для кратковременного режима работы с длительностью включения не более 4 мин и перерывами между включениями, достаточными для охлаждения проводников до температуры окружающей среды, наибольшие допустимые токи следует определять по нормам повторно — кратковременного режима (см. 1.3.3). При длительности включения более 4 мин, а также при перерывах недостаточной длительности между включениями наибольшие допустимые токи следует определять как для установок с длительным режимом работы.

1.3.5. Для кабелей напряжением до 10 кВ с бумажной пропитанной изоляцией, несущих нагрузки меньше номинальных, может допускаться кратковременная перегрузка, указанная в табл. 1.3.1.

1.3.6. На период ликвидации послеаварийного режима для кабелей с полиэтиленовой изоляцией допускается перегрузка до 10%, а для кабелей с поливинилхлоридной изоляцией до 15% номинальной на время максимумов нагрузки продолжительностью не более 6 ч в сутки в течение 5 сут., если нагрузка в остальные периоды времени этих суток не превышает номинальной.

На период ликвидации послеаварийного режима для кабелей напряжением до 10 кВ с бумажной изоляцией допускаются перегрузки в течение 5 сут. в пределах, указанных в табл. 1.3.2.

Таблица 1.3.1. Допустимая кратковременная перегрузка для кабелей напряжением до 10 кВ с бумажной пропитанной изоляцией

Коэффициент предварительной нагрузки	Вид прокладки	Допустимая перегрузка по отношению к номинальной в течение, ч
		0,5	1,0	3,0
0,6	В земле	1,35	1,30	1,15
	В воздухе	1,25	1,15	1,10
	В трубах (в земле)	1,20	1,0	1,0
0,8	В земле	1,20	1,15	1,10
	В воздухе	1,15	1,10	1,05
	В трубах (в земле)	1,10	1,05	1,00

Таблица 1. 3.2. Допустимая на период ликвидации послеаварийного режима перегрузка для кабелей напряжением до 10 кВ с бумажной изоляцией

Коэффициент предварительной нагрузки	Вид прокладки	Допустимая перегрузка по отношению к номинальной при длительности максимума, ч
		1	3	6
0,6	В земле	1,5	1,35	1,25
	В воздухе	1,35	1,25	1,25
	В трубах (в земле)	1,30	1,20	1,15
0,8	В земле	1,35	1,25	1,20
	В воздухе	1,30	1,25	1,25
	В трубах (в земле)	1,20	1,15	1,10

Для кабельных линий, находящихся в эксплуатации более 15 лет, перегрузки должны быть понижены на 10%.

Перегрузка кабельных линий напряжением 20-35 кВ не допускается.

1.3.7. Требования к нормальным нагрузкам и послеаварийным перегрузкам относятся к кабелям и установленным на них соединительным и концевым муфтам и концевым заделкам.

1.3.8. Нулевые рабочие проводники в четырехпроводной системе трехфазного тока должны иметь проводимость не менее 50% проводимости фазных проводников; в необходимых случаях она должна быть увеличена до 100% проводимости фазных проводников.

1.3.9. При определении допустимых длительных токов для кабелей, неизолированных и изолированных проводов и шин, а также для жестких и гибких токопроводов, проложенных в среде, температура которой существенно отличается от приведенной в 1.3.12-1.3.15 и 1.3.22, следует применять коэффициенты, приведенные в табл. 1.3.3.

Таблица 1.3.3. Поправочные коэффициенты на токи для кабелей, неизолированных и изолированных проводов и шин в зависимости от температуры земли и воздуха

Условная температура среды, °С	Нормированная температура жил, °С	Поправочные коэффициенты на токи при расчетной температуре среды, °С
		-5 и ниже	0	+5	+10	+15	+20	+25	+30	+35	+40	+45	+50
15	80	1,14	1,11	1,08	1,04	1,00	0,96	0,92	0,88	0,83	0,78	0,73	0,68
25	80	1,24	1,20	1,17	1,13	1,09	1,04	1,00	0,95	0,90	0,85	0,80	0,74
25	70	1,29	1,24	1,20	1,15	1,11	1,05	1,00	0,94	0,88	0,81	0,74	0,67
15	65	1,18	1,14	1,10	1,05	1,00	0,95	0,89	0,84	0,77	0,71	0,63	0,55
25	65	1,32	1,27	1,22	1,17	1,12	1,06	1,00	0,94	0,87	0,79	0,71	0,61
15	60	1,20	1,15	1,12	1,06	1,00	0,94	0,88	0,82	0,75	0,67	0,57	0,47
25	60	1,36	1,31	1,25	1,20	1,13	1,07	1,00	0,93	0,85	0,76	0,66	0,54
15	55	1,22	1,17	1,12	1,07	1,00	0,93	0,86	0,79	0,71	0,61	0,50	0,36
25	55	1,41	1,35	1,29	1,23	1,15	1,08	1,00	0,91	0,82	0,71	0,58	0,41
15	50	1,25	1,20	1,14	1,07	1,00	0,93	0,84	0,76	0,66	0,54	0,37	–
25	50	1,48	1,41	1,34	1,26	1,18	1,09	1,00	0,89	0,78	0,63	0,45	–

Elec. ru в любимой социальной сети ВКонтакте
Актуальные новости, мероприятия, публикации и обзоры в удобном формате.

Подписаться

Таблица зависимости сечения кабеля от тока (мощности).

При прокладке электропроводки в частном доме или квартире важно правильно подобрать сечение используемых проводов (кабелей). Если взять слишком толстый кабель (большого сечения) — это «влетит вам в копеечку», так как его цена сильно зависит от диаметра токопроводящих жил. Применение же тонкого кабеля, приводит к его перегрузке и, при несрабатывании защиты, перегреву, оплавлению изоляции, короткому замыканию и пожару. Правильным будет выбор сечения провода в зависимости от тока, что отражено в приведенных ниже таблицах.



Сечение кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.



Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.



Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5 мм².



Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0 мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1 мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т. д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0 мм².

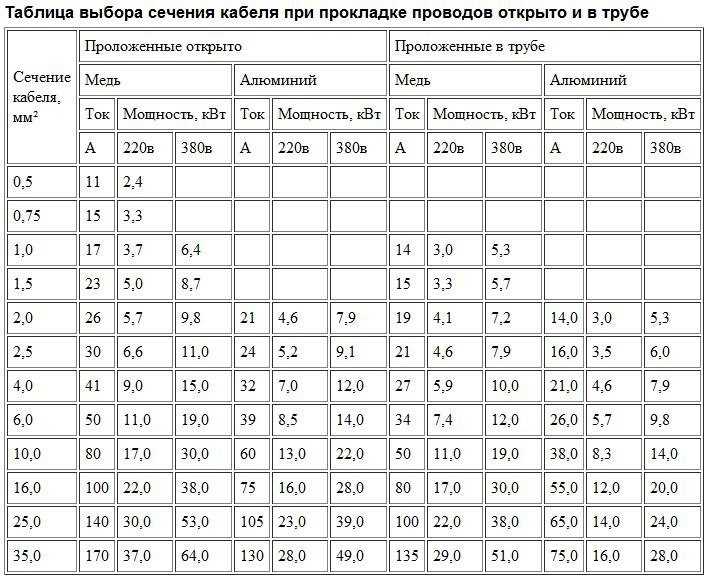

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.



При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.



Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Таблица нагрузок по сечению кабеля:



Сеч. каб. мм²	Открытая проводка						Скрытая проводка
	медь			алюминий			медь			алюминий
	ток, А	мощность, кВт		ток, А	мощность, кВт		ток, А	мощность, кВт		ток, А	мощность, кВт
		220В	380В		220В	380В		220В	380В		220В	380В
0.5	11	2.4
0.75	15	3.3
1	17	3.7	6.4				14	3	5. 3
1.5	23	5	8.7				15	3.3	5.7
2.5	30	6.6	11	24	5.2	9.1	21	4.6	7.9	16	3.5	6
4	41	9	15	32	7	12	27	5.9	10	21	4.6	7.9
6	50	11	19	39	8.5	14	34	7.4	12	26	5.7	9.8
10	80	17	30	60	13	22	50	11	19	38	8.3	14
16	100	22	38	75	16	28	80	17	30	55	12	20
25	140	30	53	105	23	39	100	22	38	65	14	24
35	170	37	64	130	28	49	135	29	51	75	16	28



Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.

Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.

При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.
Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:

• поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
• поправочный коэффициент на температуру окружающей среды;
• поправочный коэффициент для кабелей, прокладываемых в земле;
• поправочный коэффициент на различное число работающих кабелей, проложенных рядом.



Расчет сечения кабеля

Начнем не с таблицы, а с расчета. То есть, каждый человек, не имея под рукой интернет, где в свободном доступе ПУЭ с таблицами имеется, может самостоятельно определить сечение кабеля по току. Для этого потребуется штангенциркуль и формула.



Если рассмотреть сечение кабеля, то это круг с определенным диаметром.
Существует формула площади круга: S= 3,14*D²/4, где 3,14 – это Архимедово число, «D» — диаметр измеренной жилы. Формулу можно упростить: S=0,785*D².



Если провод состоит из нескольких жил, то замеряется диаметр каждой, вычисляется площадь, затем все показатели суммируются. А как вычислить сечение кабеля, если каждая его жила состоит из нескольких тоненьких проводков?

Процесс немного усложняется, но не сильно. Для этого придется подсчитать количество проводков в одной жиле, измерить диаметр одного проводка, вычислить его площадь по описанной формуле и умножить данный показатель на количество проводков. Это и будет сечение одной жилы. Теперь необходимо это значение умножить на количество жил.

Если нет желания считать проводки и измерять их размеры, надо просто замерить диаметр одной жилы, состоящий из нескольких проводов. Снимать размеры надо аккуратно, чтобы не смять жилу. Обратите внимание, что этот диаметр не является точным, потому что между проводками остается пространство.



Соотношение тока и сечения

Чтобы понять, как работает электрический кабель, необходимо вспомнить обычную водопроводную трубу. Чем больше ее диаметр, тем больше воды через нее будет проходить. То же самое и с проводами.

Чем больше их площадь, тем большей силы ток, через них пройдет, тем большую нагрузку такой провод выдерживает. При этом кабель не будет перегреваться, что является самым важным требованием правил пожарной безопасности.

Поэтому связка сечение – ток является основным критерием, который используется в подборе электрических проводов в разводке. Поэтому вам необходимо сначала разобраться, сколько бытовых приборов и какой общей мощности будет подключены к каждому шлейфу.





Сечение жилы провода, мм2	Медные жилы		Алюминиевые жилы
	Ток, А	Мощность, Вт	Ток, А	Мощность, Вт
0. 5	6	1300
0.75	10	2200
1	14	3100
1.5	15	3300	10	2200
2	19	4200	14	3100
2.5	21	4600	16	3500
4	27	5900	21	4600
6	34	7500	26	5700
10	50	11000	38	8400
16	80	17600	55	12100
25	100	22000	65	14300



К примеру, на кухне обязательно устанавливается холодильник, микроволновка, кофемолка и кофеварка, электрочайник иногда посудомоечная машина. То есть, все эти прибору могут в один момент быть включены одновременно. Поэтому в расчетах и используется суммарная мощность помещения.

Узнать потребляемую мощность каждого прибора можно из паспорта изделия или на бирке.

Для примера обозначим некоторые из них:

1. Чайник – 1-2 кВт.
2. Микроволновка и мясорубка 1,5-2,2 кВт.
3. Кофемолка и кофеварка – 0,5-1,5 кВт.
4. Холодильник 0,8 кВт.



Узнав мощность, которая будет действовать на проводку, можно подобрать ее сечение из таблицы. Не будем рассматривать все показатели данной таблицы, покажем те, которые преобладают в быту.



Чем отличается кабель от провода

Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Несмотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.

Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.





Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию.

Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.



Выбор кабеля

Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.



Одножильный или многожильный

При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.

Здесь мы хотели бы сказать вам одно правило. Если ваша проводка стационарная, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то используют моножилу.

Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди.

В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.

Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности. Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах.





Медь или алюминий

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.



Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».



Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.



Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.



Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.



Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.



Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4



После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт;
U — напряжение сети, В;
КИ= 0.75 — коэффициент одновременности;
cos для бытовых электроприборов- для бытовых электроприборов.
2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.



Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

Медь, по сравнению с алюминием, более эффективна:

• она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
• меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
• проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.



Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.



Как известно, вся нагрузка делится на две группы: силовую и осветительную.



В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т. п.).

Для этой розеточной группы выбираем провод сечением 2.5 мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.



Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.



Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.



Сечение кабеля по мощности (таблица)

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.



Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.



Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

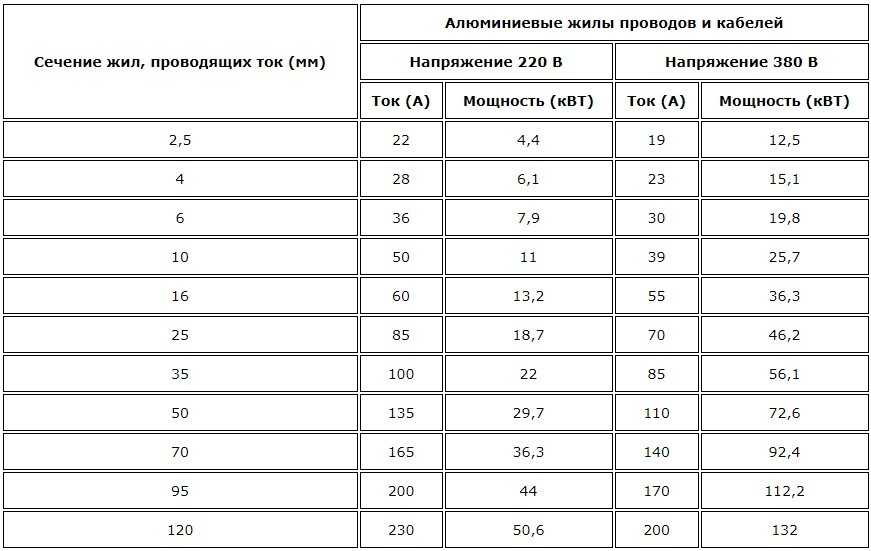

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке:



С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.



Общепринятые сечения для проводки в квартире

Мы с вами много говорили о наименованиях, о материалах, об индивидуальных особенностях и даже о температуре, но упустили из вида жизненные обстоятельства.

Так если вы нанимаете электрика для того, чтобы он провел вам проводку в комнатах вашей квартиры или дома, то обычно принимаются следующие значения. Для освещения сечения провода берется в 1,5 мм 2, а для розеток в 2,5 мм 2.

Если проводка предназначена для подключения бойлеров, нагревателей, плит, то здесь уже рассчитывается сечение провода (кабеля) индивидуально.



Выбор сечения провода исходя из количества потребителей

О чем еще хотелось сказать, так это о том, что лучше использовать несколько независимых линий питания для каждого из помещений в комнате или квартире. Тем самым вы не будете применять провод с сечением 10 мм 2 для всей квартиры, проброшенный во все комнаты, от которого идут отводы.

Такой провод будет приходить на вводный автомат, а затем от него, в соответствии с мощностью потребляемой нагрузки будут разведены выбранные сечения проводов, для каждого из помещений.





Типовая принципиальная схема электропроводки для квартиры или дома с электрической плитой (с указанием сечения кабеля для электроприборов)



Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчет сечения идет несколько по-другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают).



Кроме этого, для потребителей постоянного тока как правило очень важно, чтобы напряжение на концах было не ниже 0,5В (для потребителей переменного тока, как известно колебания напряжения в пределах 10% в любую сторону допустимы).



Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:

U = ((p l) / S) I

где:

• U — напряжение постоянного тока, В
• p — удельное сопротивление провода, Ом*мм2/м
• l — длина провода, м
• S — площадь поперечного сечения, мм2
• I — сила тока, А



Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подстановки, или с помощью простейших арифметических действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице.



Подобное правило также работает для выбора автоматических выключателей для сетей с постоянным током, например: для цепей с нагрузкой в 25А, нужно брать автомат на 15% меньшего номинала, в нашем случае подходит предыдущий типоразмер автомата — 20А.



Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке.

Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей.

Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.

Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго.

Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть.

Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:

Для однофазной сети напряжением 220 В:

Где:

• Р – это суммарная мощность для всех электроприборов, Вт;
• U — напряжение сети, В;
• COSφ — коэффициент мощности.



Для трёхфазной сети напряжением 380 В:



Наименование прибора	Примерная мощность, Вт
LCD-телевизор	140-300
Холодильник	300-800
Пылесос	800-2000
Компьютер	300-800
Электрочайник	1000-2000
Кондиционер	1000-3000
Освещение	300-1500
Микроволновая печь	1500-2200

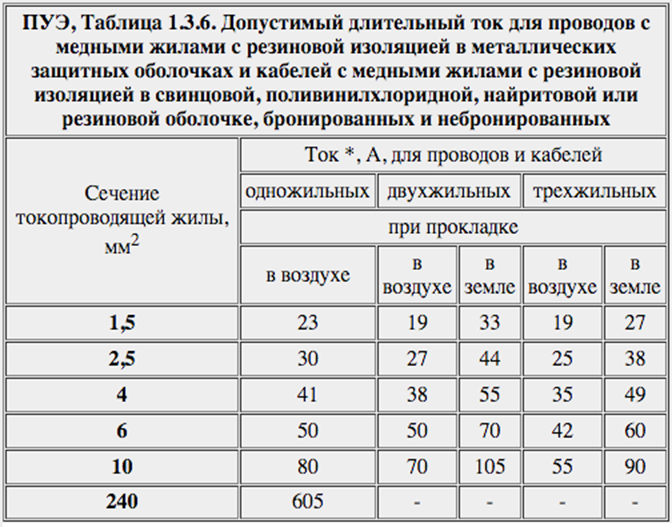

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля.

Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А.



Сечение токо- проводящих жил, мм	Медные жилы проводов и кабелей
	Напряжение 220В		Напряжение 380В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6



Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.

Сечение токо- проводящих жил, мм	Алюминиевые жилы проводов и кабелей
	Напряжение 220В		Напряжение 380В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44	170	112,2
120	230	50,6	200	132





Расчёт для помещений

Предыдущий расчёт позволил точно вычислить материал и сечение вводного кабеля, по которому будет идти общая максимальная нагрузка. Теперь следует произвести аналогичные расчёты по каждому помещению и его группам. И вот почему: нагрузка на розеточные группы может значительно отличаться.

Так, розетки с подключённой стиральной машиной и феном нагружены гораздо больше, чем розетка для миксера и кофеварки на кухне. Поэтому не стоит «упрощать» задачу, без раздумий укладывая провод сечением 2,5 квадрата на розетки, так как иногда этого просто не хватит.



Следует помнить, что суммарная нагрузка в помещении состоит из 1) силовой и 2) осветительной. И если с осветительной нагрузкой всё ясно – она выполняется медным проводом с сечением в 1,5 мм кв., то с розетками не так всё просто.



Следует помнить, что обычно кухня и ванная комната – наиболее «нагруженные» линии, так как именно там расположены холодильник, электрочайник, бойлер, микроволновка, а иногда и стиральная машинка. Поэтому лучше всего распределить эту нагрузку по различным розеточным группам, а не использовать блок на 5-6 розеток.

Иногда от «специалистов» можно услышать, что для розеток в остальных помещениях достаточно и «кабеля-полторушки», однако выдели бы вы те чёрные полосы, видные из-под обоев, которые оставляет после себя прогоревший кабель после включения в него масляного обогревателя или тепловентилятора!

Наиболее распространенные марки проводов и кабелей:

1. ППВ — медный плоский двух- или трехжильный с одинарной изоляцией для прокладки скрытой или неподвижной открытой проводки;
2. АППВ — алюминиевый плоский двух- или трехжильный с одинарной изоляцией для прокладки скрытой или неподвижной открытой проводки;
3. ПВС — медный круглый, количество жил — до пяти, с двойной изоляцией для прокладки открытой и скрытой проводки;
4. ШВВП – медный круглый со скрученными жилами с двойной изоляцией, гибкий, для подключения бытовых приборов к источникам питания;
5. ВВГ — кабель медный круглый, до четырех жил с двойной изоляцией для прокладки в земле;
6. ВВП — кабель медный круглый одножильный с двойной ПВХ (поливинилхлорид) изоляцией, П — плоский (токопроводящие жилы расположены в одной плоскости).

Виды поперечных сечений проводников

Содержание

• 1 Что такое поперечное сечение
• 2 Самостоятельный расчёт
• 3 Видео

Для того чтобы правильно рассчитать параметры провода для монтажа электрической сети, нужно учитывать все нагрузки, которым система подвергается при эксплуатации. Любая энергосистема создаётся для передачи энергии от источника тока к потребителю. От мощности прибора-пользователя зависит и количество передаваемой энергии, но с ростом объёма энергии растёт и температура металла при передаче. Для правильного расчёта требуемого провода используется значение – поперечное сечение проводника, это площадь среза жилы, по которой передаётся электроэнергия.

Медь и алюминий в разрезе

Что такое поперечное сечение

Это площадь среза металлического проводника, измеряется оно в квадратных миллиметрах. Для упрощения технологии изготовления жилы имеют форму круга в разрезе, рассчитать площадь можно по геометрическим формулам. Электрические провода сделаны из алюминиевых или медных стержней, покрытых изолятором. У этих материалов общий принцип работы, но разные сопротивление и цена.

Электропровод для бытовой электросети подбирается по следующим требованиям:

• диаметр жилы должен быть достаточным для прохождения энергии, требуемой приборам-пользователям мощности при максимальном нагреве проводника в 65 °C;
• он должен обладать достаточной прочностью и надёжной изоляцией для защиты при кратковременном повышении напряжения и силы тока;
• поперечное сечение металла должно быть достаточным для гашения напряжения в сети при отключении от источника.

Все размерные характеристики проводов, материал жилы, а также тип и устройство изоляции указаны в нормах ГОСТ, именно этими требованиями нужно руководствоваться при монтаже энергосети.

Необходимо отметить что, несмотря на повсеместное использование электропроводов с округлой формой среза, существуют и узкоспециализированные проводники: полосковые, квадратной и прямоугольной формы на срезе, их площадь рассчитывается по другим методам.

Медь перед измерением

Самостоятельный расчёт

Основным вариантом будет чтение маркировки провода, обычно в нем содержится вся необходимая информация. Для примера возьмем провод ПВС 3х1,5 в полихлорвиниловой изоляции, силовой. Цифра 3 указывает на количество жил, 1,5 – это сечение отдельной жилы.

Цветовая маркировка заземляющих проводников

Но нужно учитывать то, что фактическое и номинальное значение площади среза может отличаться.

Важно! Помимо изделий, выпускаемых в соответствии со стандартами ГОСТ, в настоящее время широко распространены провода, выпускаемые по ТУ, которые формально не уступают гостандартам, но в тоже время их параметры бывают значительно занижены.

Но что делать, если чтение маркировки по каким-либо причинам невозможно? В этом случае воспользуемся геометрической формулой подсчёта площади круга:

S = π x D²/4,

S = 0,8 x D².

Число π – это 3,14, а D – диаметр круга в миллиметрах, узнать его можно, измерив жилу штангенциркулем или микрометром.

При многожильном проводе нужно измерить диаметр отдельно взятой жилы и затем рассчитать уже общую площадь, умножив полученное значение на общее количество жил.

Как измерить диаметр

Номинальное значение сечения проводника можно узнать и из таблицы.

Номинальное значение сечения проводника для меди

Номинальное значение сечения проводника для алюминия

На примере это выглядит следующим образом. Прибором потребителем является электрокотел мощностью 5 кВт, напряжение 220В, проводка медная в кабель-канале.

Протекающий ток рассчитаем по формуле:

I = P/U,

где U – это напряжение (220В), P – мощность потребителя (5000 Вт), протекающий ток I  будет равен 22,7А.

По таблице подбираем необходимое значение в 23А. Внутреннее сечение кабеля будет равно 2 мм2, а диаметр – 1,6 мм.

Поперечное внутреннее сечение проводника – один из важнейших параметров при расчёте электрической сети. Но, несмотря на кажущуюся сложность расчётов такого рода, грубо рассчитать фактическое сечение можно самостоятельно. Только учитывайте, что монтаж проводки – достаточно сложное и затратное действие, помимо материала и типа изоляции, существует ещё ряд сопутствующих параметров. Именно по этой причине все операции по монтажу электросетей лучше всего возложить на специалистов. Это даст выигрыш, как по времени, так и по качеству выполненных работ. Кроме того, при расчёте не нужно забывать о резерве. Даже если в нашем примере пиковая нагрузка не превышает 23А, стоит поставить кабель S=5 мм2. Резерв даст гарантию того, что при пиковой нагрузке проводник не сгорит, кроме того есть небольшой резерв на увеличение мощности потребителя.

Важно! При приобретении обращайте внимание, по каким нормативным актам произведена продукция: ГОСТ или ТУ, в случае ТУ стоит брать продукцию с резервом по прочности и характеристикам.

Видео

Оцените статью:

80 фото правильного выбора и применения

При проведении электромонтажных работ в квартире или загородном доме следует уделить большое внимание используемым материалам. В первую очередь необходимо правильно подобрать электрические провода. Выбираются они на основе нескольких факторов. Наиболее важным из них является их площадь сечения.

В этом обзоре подробно пошагово описано как выбрать сечение провода в зависимости от тока и мощности нагрузки в электросети. Грамотный подбор кабеля определяет надежность и долговечность работы электрической сети.

Выбор материала для электропроводки

Электрические провода для домашней проводки могут выпускаться из двух металлов: алюминия и меди. Эти металлы обладают своими достоинствами и недостатками.

Давайте рассмотрим свойства алюминия. Этот металл более легок, обладает меньшей массой, проводник дешевле изготовить из алюминия чем из меди. На этом его достоинства заканчиваются.

Алюминий обладает рядом недостатков. Он обладает практически в полтора раза большим удельным сопротивлением по сравнению с медью, поэтому алюминиевый провод требуется большего сечения по сравнению с медным проводом. Этот металл легко окисляется и поэтому он покрывается тонкой оксидной пленкой, которая не проводит ток. Из-за этой пленки может происходить опасный нагрев кабеля в месте его подсоединения.

Проводник из этого металла ломок и после нескольких сгибаний может сломаться. Это затрудняет ремонт электрической проводки.

Алюминий массово применялся много десятилетий назад, во времена советского союза. Его можно и сейчас встретить в старых квартирах. Действующие правила устройства электроустановок не рекомендуют использовать алюминий при обустройстве проводки и кабельных линий площадью сечения менее 16 квадратных миллиметров. То есть желательно всю домашнюю проводку делать из медных проводов.

Стоит отметить, что медь и алюминий не совместимы межу собой. Их нельзя вместе скручивать. Соединение этих двух металлов возможно только через железо. Это следует учесть при монтаже.

Выбор сечения проводника

Диаметр проводника определяется током и нагрузкой, которая будет с его помощью подключаться длительное время. Максимальный ток, поступающий в квартиру или частный дом определяет организация, оказывающая услуги по энергоснабжению.

Наиболее распространенная величина допустимого тока для квартир составляет 25 ампер. Соответственно домашняя проводка должна выдерживать такой ток. При этом для некоторых линий в квартире он может быть меньше. Например, для линий освещения можно выбрать более тонкий проводник.

Для организации силового питания используют более толстые проводники. Например, для подключения кондиционера или электроплиты проводят выделенную электролинию напрямую от электросчетчика. Потребляемый ток и мощность определяется паспортными данными оборудования.

При этом стоит учесть, что в обыкновенные бытовые розетки можно подключать нагрузку с силой тока не более 10 ампер. Для больших токов используют специальные розетки.

На вопрос о том, как рассчитать сечение провода есть очень простой ответ: 1 квадратный миллиметр медного провода рассчитан на 10 ампер, а аналогичное сечение алюминиевого проводника выдерживает ток 8 ампер. В характеристиках проводов указывается именно площадь его сечения, а не его диаметр.

Проверка площади сечения провода

Определившись с типом и диаметром проводника, при его покупке стоит проверить его характеристики. Это необходимо, так как производители уменьшают в целях экономии сечение медного провода и его изоляцию. При этом заявляется, что продукция соответствуют всем стандартам и выпущены по ГОСТу.

Продукцию такого качества наиболее часто можно встретить на строительных рынках, нежели в специализированных магазинах. Продают её по весьма привлекательным ценам. Для проверки кабеля можно воспользоваться микрометром или штангенциркулем, приобретя для этого небольшой отрезок кабеля или договорившись с продавцом о проверке.

Если такого инструмента нет, то можно намотать десяток витков очищенного провода на отвертку, измерить суммарную толщину линейкой и поделить полученное значение на число витков. Если кабель многожильный, то можно найти толщину одной жилы и произвести перемножение.

Определив диаметр провода, легко найти его площадь сечения. Площадь проводника равняется квадрату диаметра, деленного на 4 и умноженного на число пи, равного 3,14.

Можно воспользоваться более простой формулой: площадь сечения равняется квадрату диаметра (двойному произведению) умноженному на 0,785.

Площадь сечения увеличивается пропорционально квадрату диаметра и очень сильно растет с его увеличением: медный провод диаметром 1 мм обладает площадью сечения 0,785 мм2 и выдерживает ток 10 ампер, а провод диаметром 2 мм, обладает уже площадью сечения равной 3,14 мм2 и выдерживает ток 30 ампер.

Правильный подбор кабеля и его надежное соединение с другими элементами электропроводки является залогом пожарной безопасности помещения. Неправильный выбор проводки может привести к её перегреву и возгоранию.

Проводка служит долгие годы, поэтому не стоит на ней экономить. Для этого необходимо подобрать с небольшим запасом провода нужного сечения воспользовавшись таблицами или выполнив самостоятельный совсем несложный расчет.

Фото проводов разного сечения

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Подключение люминесцентных ламп
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Подключение диммера
• Скрытая электропроводка
• Электрозвонок
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

Выбор сечения проводника основной системы уравнивания потенциалов

3 января 2019 k-igor

Несмотря на то, что данная тема достаточно простая, думаю все равно она будет полезная, т. к. в ней хочу рассказать про выбор проводника основной системы уравнивания потенциалов на примере своих проектов, по которым получал замечания.

Так получилось, что в последнее время практически в каждом проекте мне дают замечания по сечению проводника ОСУП. И это не значит, что я не знаю и не понимаю, как определить сечение проводника основной системы уравнивания потенциалов. У каждого случая своя история.

Сперва давайте посмотрим в нормативных документах требования по ОСУП:

ПУЭ п.1.7.137: Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм² по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных — 6 мм², алюминиевых — 16 мм², стальных — 50 мм².

В РБ и РФ одни и те же требования, только в РБ нужно смотреть ТКП 339-2011 п.4.3.16.2.

Чтобы определить сечение ОСУП нужно знать сечение питающего кабеля. Делим сечение питающего кабеля на 2 и получим сечение ОСУП. При этом, оно не должно превышать 25 мм² по меди и не может быть менее 6 мм².

Сечение питающей сети, медь/алюминий, мм2:	Сечение ОСУП, медь/алюминий/сталь, мм2
До 10/ до 16	6/16/50
16/25	10/16/64
25/35	16/25/100
35/50	25/35/140
Более 50 мм2/ более 70 мм2	25/35/200

А теперь закрепим эти знания на моих реальных проектах.

1 Капремонт жилого дома. Питающий кабель АВбБШв-4×70.

Это был один из первых моих капремонтов. В данном случае я применил оцинкованную полосу 4×40, хотя должен был применить полосу 4×50, т. к. 70Al=50Cu, 50/2=25 мм² по меди, что соответствует стальной полосе 25*8=200 мм².

Например, в каталоге ДКС нет полосы 4×50, только 4×40 и 4×25, на некоторых ресурсах встречается полоса 5×50. Решил применить то, что имеется у ДКС. В нормах ничего не сказано на счет того, что оцинкованную полосу можно применять меньшего сечения. Это была моя ошибка, заменил оцинкованную полосу 4×40 на стальную 4×50.

Проводники DKC

2 Капремонт жилого дома. Питающий кабель АВбБШв-4×50, расчетный ток 170А.

В этом проекте я применил стальную полосу 4×50. Дело в том, что раньше, при строительстве домов, были меньше удельные нагрузки на квартиры и при капремонте получается увеличение мощности, но в мои обязанности не входила замена питающих кабелей от ТП до дома. Разумеется, сечение питающего кабеля нужно увеличивать и оно будет не менее 95 мм². Именно из этого я исходил при выборе сечения проводника ОСУП.

Эксперт настоял на том, чтобы сечение было выбрано исходя из существующего положения, с чем я кране с ним не согласен. Полосу 4×50 пришлось заменить на полосу 4×40 (35/2=17,5*8=140).

3 Делал проект мини-котельной, которую нужно было подключить от ВРУ детского сада. До мини-котельной проложил кабель ВВГнг(А) -LS-5×4. Мини-котельная располагалась примерно в 20 м от здания детского сада.

В качестве ОСУП применил оцинкованную полосу 4×25. Получил замечание, что завышено сечение ОСУП. Полосу 4×25 применил, т.к., на мой взгляд, это самое распространенное небольшое сечение полосы. Опять давайте заглянем в каталог ДКС…

Замечание еще не снято. Согласно нормам, я должен применить полосу сечением не менее 50 мм². Формально я ничего не нарушил, я применил полосу не менее 50 мм².  Ближайшая полоса 5×10. Надеюсь устроит эксперта, а монтажники смогут ее купить =) Как вариант, можно применить пруток-катанку диаметром 8 мм.

4 Выполнял привязку жилого 11-ти этажного дома. Типовой проект разработан в 2016 г другой организацией, прошел экспертизу, уже даже построено несколько домов. В данном проекте ОСУП выполнили проводом АПВ 1×50. Почему? Я изначально не мог понять, как такой проект прошел экспертизу. Я не стал менять сечение, т.к. хотел посмотреть, что на это скажет экспертиза. В итоге получил замечание. Эксперт полностью прав. Сечение будет изменено на 35 мм².

Какой проводник выбрать для ОСУП, сравним цены:

Советую почитать:

Вы можете пролистать до конца и оставить комментарий. Уведомления сейчас отключены.

Как узнать сечение провода различными способами

Нередко встречается в супермаркете электротехническая продукция без бирок и опознавательных знаков. Среди неё запросто может оказаться бухта провода или кабеля. Как узнать, подходит ли сечение провода в вашей конкретной ситуации? Ответ прост – измерить его либо проконсультироваться у продавца.

Каждый, кто занимается продажей кабелей и проводов, может подсказать, какую нагрузку они способны выдержать. Кроме того, на проводах пробиваются надписи (цифры), характеризующие сечение и количество жил. Но в реальной практике не всё так просто, как кажется. Качество выпускаемой кабельной продукции в последнее время заметно ухудшилось.

Содержание

• Проблемы качества выпускаемых проводов
• Зачем нужно проводить расчет нагрузки кабеля?
• Как вычислить?
• Расчёт для многожильного провода
  • Расчёт с помощью штангенциркуля
  • Измерение с помощью ручки или карандаша
  • Использование таблиц

Проблемы качества выпускаемых проводов

Многие производители кабельно-проводниковой продукции, стараясь выручить побольше, искусственно занижают толщину изоляции и завышают диаметр кабеля. Указывая большее, чем в реальности, сечение провода, производитель экономит очень большую сумму. К примеру, на производство тысячи метров медного провода сечением 2,5 мм2 требуется меди 22,3 кг, а при изготовлении провода в 2,1 мм2 требуется всего 18,8 кг. Вот и получается экономия в 3,5 кг меди.

Ещё один способ удешевления продукции – изготовление токопроводящей жилы из некачественного сырья. При добавлении дешёвых примесей снижается токопроводность, следовательно, расчёты длины кабеля должен быть изменены.

Зачем нужно проводить расчет нагрузки кабеля?

Этот вопрос часто возникает при прокладке проводки в квартире или своём доме. Сначала считаются все планируемые нагрузки, а потом определяется необходимое сечение провода. Потом приобретается нужный материал в магазине и производится монтаж электропроводки в доме.

В результате эксплуатации новой проводки сначала «выбивает» автомат на электрощитке, а потом обнаруживается повреждение провода. Причём он часто оказывается полностью расплавленным, в результате чего и произошло короткое замыкание. Получается, что сделаны неправильные расчёты, и как узнать минимально допустимое значение сечение провода в таком случае?





Чтобы избежать серьёзных перегрузок, необходимо подсчитать, сколько электрических приборов в квартире будет задействовано одновременно. Среди самых мощных бытовых приборов, которые обычно используются дома при приготовлении пищи и создания нашего комфорта, можно выделить:

• электроплиту;
• кондиционер;
• микроволновку;
• электрочайник;
• утюг;
• стиральную и посудомоечную машины;
• кофемолку;
• пылесос.

Потребляемая мощность этой бытовой техники колеблется от 1 до 2 киловатт (за исключением электроплиты).

Важно! Если сечение провода указано неверно (занижено), то при его использовании закономерно возникновение больших перегрузок, которые ведут к возгоранию проводки.

Как вычислить?

Опытные электрики могут «на глаз» с большой точностью определить сечение провода. Обыкновенному человеку сделать это намного сложнее. Поэтому рассчитать сечение кабеля по диаметру лучше всего прямо в магазине. По крайней мере, это выйдет куда дешевле, чем устранять последствия короткого замыкания из-за перегрузки в электросети.

Специалисты настоятельно рекомендуют научиться узнавать сечение провода самостоятельно.

Попробуем это сделать на конкретных примерах с применением арифметических формул школьной математики.

Всем примерно понятно, что такое сечение провода. Если перекусить его поперёк кусачками, то можно увидеть круглое поперечное сечение медной или алюминиевой жилы. Измеряется оно по стандартной математической формуле: как площадь круга. Где r – радиус окружности, возведенный в квадрат и умноженный на константу «пи» (π=3,14).

Чем больше диаметр кабеля/провода, тем больший ток может пройти за определённое количество времени. И, соответственно, чем больше потребляемая электроприборами энергия, тем большее сечение провода должно быть.

Из упрощённой формулы Sкр=0,785d2 видно, для расчета площади поперечного сечения нужно знать точный диаметр провода. Для этого необходимо очистить жилу от изоляции.

Расчёт для многожильного провода

Многожильный провод (многопроволочный) представляет собой свитые вместе одножильные проволоки. Кто хоть немного дружит с математикой, тот прекрасно понимает, что необходимо посчитать количество этих проволочек в многожильном проводе. После этого измеряется сечение одной тонкой проволочки и умножается на их общее количество. Рассмотрим следующие варианты.

Расчёт с помощью штангенциркуля

Измерение проводится штангенциркулем с обычной шкалой (или микрометром). У опытных мастеров этот инструмент всегда находится под рукой, но не все же профессионально занимаются электрикой.

Для этого на примере кабеля ВВГнг разрежьте ножом толстую оболочку и разведите жилы в разные стороны.

Потом выберете одну жилу и зачистите ножом или ножницами. Далее произведите замер этой жилы. Должен получиться размер 1,8 мм. В качестве доказательства правильности измерения обратитесь к расчетам.

Полученная в результате вычисления цифра 2,54 мм2 – это фактическое сечение жилы.

Измерение с помощью ручки или карандаша

Если у вас не оказалось под рукой штангенциркуля, то можно воспользоваться подручными методами, используя карандаш и линейку. Сначала возьмите измеряемый провод, зачистите его и намотайте на карандаш или ручку так, чтобы витки ложились вплотную друг другу. Чем больше витков, тем лучше. Теперь подсчитаем количество намотанных витков и измерим их общую длину.

К примеру, получилось 10 витков с общей длиной намотки 18 мм. Нетрудно подсчитать диаметр одного витка, для этого общую длину делим на количество витков.

В результате всех производимых расчётов по формуле получите искомый диаметр жилы. В этом случае он составляет 1,8 мм. Так как диаметр одной жилы известен, то нетрудно посчитать сечение всего провода ВВГнг по известной уже формуле.

Можно заметить, что результаты получились равными.

Использование таблиц

Как можно узнать и измерить сечение кабеля, если под рукой не оказалось ни штангенциркуля, ни линейки, ни микрометра. Вместо того чтобы ломать себе голову над сложными математическими формулами, достаточно вспомнить, что есть уже готовые таблицы значений для измерения сечения кабеля. Существуют, конечно, очень сложные таблицы с множеством параметров, но, в принципе, для начала достаточно воспользоваться самой простой из двух колонок. В первой колонке вписывается диаметр проводника, а во второй колонке приводятся готовые значения сечения провода.

Таблица сечения проводя для закрытой проводки

Существует и другой «приблизительный» метод, который не требует измерения толщины отдельных проводков. Можно просто измерить сечение (диаметр) всего толстого свитка. Таким методом обычно пользуются опытные электрики. Они могут узнать сечение кабеля как «на глаз», так и с помощью инструментов.

Разница между диаметром и сечением в кабелях Hi-Fi — Ricable

Как мы неоднократно заявляли в статьях, которые мы публикуем в блоге Ricable, кабель, особенно Hi-Fi, состоит из многих частей. Проводники, соединители, диэлектрики, экранирование, контакты и так далее и тому подобное. Материалы и геометрия, с помощью которых соединяются компоненты, отличают каждый кабель от любого другого, привнося различные улучшения, нюансы и цвета. При условии, что система Hi-Fi достаточно показательна, чтобы все это выявить. Каждый персонаж, заполняющий сцену, ведет диалог с другим, мешая и стремясь к результату, который должен быть у всех один: баланса . В связи с этим может быть полезно уточнить разницу между диаметром и сечением в Hi-Fi кабелях.

Разница между диаметром проводника и поперечным сечением в кабелях Hi-Fi

Все компоненты кабеля важны, особенно если кабель подключается к оборудованию, предназначенному для высококачественного воспроизведения аудио и видео. Некоторые из них, однако, действительно важны, говорим ли мы о тонком кабеле или Netzkabel нашей стиральной машины. Давайте подумаем о проводнике. Это не что иное, как материал, который проводит электрический ток по кабелю. Итак, если правда, что каждая часть важна, то здесь мы имеем дело с одним из центральных элементов.

Одной из наиболее частых неясностей, с которой сталкиваются наши клиенты при ознакомлении с техническими характеристиками кабеля Ricable, является разница между диаметром и поперечным сечением кабеля . Начнем с одного аспекта: первое значение измеряется в миллиметрах, второе — в квадратных миллиметрах. Таким образом, первое — это длина, второе — площадь. Давайте теперь представим, что мы разрезаем какой-то электрический кабель и он находится перед нами. Мы увидим проводник (или проводники) и вокруг него изоляционный материал. Проводник, будучи цилиндрическим, будет образовывать круг.

Диаметр этого круга равен диаметру проводника, а площадь круга называется поперечным сечением проводника. Таким образом, поперечное сечение представляет собой площадь , выраженную в квадратных миллиметрах, образованную медными проводами, проходящими через изоляционную оболочку. Это значение особенно важно, поскольку оно связано со способностью кабеля проводить ток или сигнал.

Почему поперечное сечение используется для измерения проводников?

Возникает вопрос: почему для измерения проводников используется поперечное сечение, а не диаметр? Поперечное сечение, будучи площадью проводника, указывает пространство, в котором проходят медные провода. Здесь очень много переменных: диаметр жил, материал жил, уровень чистоты меди и многое другое. Но в целом по можно сказать, что кабель с большим сечением тоже сможет пропускать больший ток.

Здесь может возникнуть вопрос: почему пряди обозначаются не по диаметру? Плохая новость заключается в том, что ответ не прост; хорошая новость в том, что мы уже давали ее вам несколько статей назад — наши самые преданные клиенты ее помнят. Мы имеем в виду скин-эффект, о котором мы говорили в статье, с которой начали этот блог. Если вы хотите узнать больше, вы можете сделать это, нажав на статью, на которую только что была дана ссылка. Но, короче говоря, аргумент состоит в том, что звуковой сигнал не просто проходит через нить. наоборот, в качестве низковольтного электрического сигнала он также и прежде всего проходит по проводящей поверхности каждой отдельной жилы . Вот почему диаметр так важен. Также имеет значение, но в данном случае при монтаже, внешний диаметр всего кабеля, чтобы определить, сможем ли мы пропустить его через кабельные каналы и шкафы.

Как рассчитывается диаметр проводника по площади поперечного сечения?

Если вы хотите рассчитать диаметр проводника по площади поперечного сечения, вам поможет простая геометрическая формула:

d = A / Π = √ = x2

Допустим, у нас есть сечение 5 кв мм. Чтобы найти диаметр, нужно разделить это значение на Пи (3.14). Результат 1,59. Квадратный корень из 1,59 равен 1,26, что при умножении на два становится 2,52. Диаметр проводника сечением 5 кв мм равен 2,52 мм. В Интернете можно найти инструменты, позволяющие выполнять эти и другие вычисления быстро , например You Can Do!.

Важность технических характеристик кабелей Hi-Fi

На каждой странице продукта каждого кабеля Ricable вы можете найти исчерпывающую таблицу для просмотра , полную технических данных, таких как емкость, прочность, внешний диаметр, геометрия и другие характеристики. Производителю кабеля сложно предоставить столько подробностей своим клиентам, и тот факт, что многие ценят эту прозрачность, особенно лестен для нас. Мы надеемся, что эта статья о разнице между диаметром и площадью поперечного сечения кабелей Hi-Fi была интересной и полезной. Если вам интересно узнать все номера кабелей Ricable, мы отсылаем вас к полной странице каталога!

Площадь поперечного сечения провода

Как рассчитать площадь поверхности провода? Какова формула площади поперечного сечения? Эта статья ответит на эти и другие вопросы. Продолжайте читать, чтобы узнать, как рассчитать площадь поверхности провода. Кроме того, мы объясним, из чего состоит площадь поперечного сечения провода. Как только вы поймете эти термины, вы сможете рассчитать площадь поперечного сечения провода.

Площадь поперечного сечения провода

Площадь поперечного сечения провода – это площадь круглой или эллиптической плоскости, проходящей через объект под прямым углом к ​​его длине. Провод с круглым поперечным сечением будет иметь площадь, равную диаметру провода, умноженному на угол поперечного сечения. С другой стороны, прямоугольный блок, разрезанный под углом, будет иметь площадь, равную углу его поперечного сечения. Поэтому, когда вы измеряете площадь поперечного сечения провода, вы должны сначала определить его толщину.

Площадь поперечного сечения провода рассчитывается путем деления длины одной стороны на его ширину. Затем вы умножаете две стороны на их квадраты. Например, провод толщиной 3/8 дюйма и шириной 4 дюйма имеет площадь поперечного сечения 0,375 дюйма. Преобразовав эти измерения, вы получите измерение диаметра провода в квадратных дюймах. Затем вы умножаете это значение на 4000, чтобы получить площадь провода.

Какова формула площади поперечного сечения?

При измерении площади поперечного сечения провода вам необходимо знать его диаметр и длину. К счастью, формула площади поперечного сечения довольно проста. Площадь поперечного сечения провода равна квадрату его диаметра, измеренного в милах. Его можно рассчитать, рисуя катанку. Вы также можете найти площадь поперечного сечения провода, возведя его диаметр в квадрат в дюймах.

Чтобы рассчитать площадь поперечного сечения провода, нужно умножить его длину на диаметр. Однако формула предполагает чистый разрез 90 градусов. На самом деле, вы можете получить больший результат, если сделаете разрез под углом 45 градусов. Площадь провода в круге составляет примерно 1000 мил на квадратный дюйм. Многожильные кабели имеют площадь поперечного сечения 4000 мил в квадрате.

Чтобы рассчитать площадь поперечного сечения провода, сначала определите его средний диаметр. Разделите это число на 10. Далее умножьте результат на количество кабелей. Например, отрезок провода диаметром 16 мм нуждается в силе тока 32 ампера. Вы можете округлить до четырех миллиметров для простоты расчетов. Формула площади поперечного сечения провода относится к категории табличных данных.

Что такое площадь поперечного сечения в электричестве?

Площадь поперечного сечения проводника измеряется в мм2. Он равен площади поверхности круга, деленной на радиус объекта. В случае электричества площадь поперечного сечения провода равна площади поверхности круга того же радиуса. Площадь вены всегда будет круглой. При расчете сопротивления диаметр жилы должен быть больше поперечного сечения проводника.

Сопротивление провода — это сложность протекания по нему тока. Длинный провод имеет большее сопротивление, чем короткий, потому что при прохождении электроны сталкиваются с большим количеством ионов. В тонком проводе меньше места для прохождения свободных электронов. Сопротивление и площадь поперечного сечения обратно пропорциональны. Но вы обнаружите, что эта формула сбивает с толку, когда вам нужно учитывать несколько событий.

Какова площадь поверхности провода?

Площадь поверхности провода можно измерить, рассчитав площадь его поперечного сечения. Площадь поверхности одной жилы медной проволоки диаметром 0,20 мм эквивалентна площади поверхности круга радиусом r. Это измерение можно округлить до сотых долей метра. Кроме того, вы можете узнать площадь поверхности цилиндра, сделанного из проволоки в один мм, используя известную формулу.

Проволока большого диаметра имеет большую площадь поверхности, чем проволока малого диаметра. Провода меньшего диаметра обычно измеряются в миллиметрах. В двух словах, провода можно измерять в квадратных единицах или в круговых милах. Площадь поперечного сечения проволоки проще всего рассчитать в круговых милах, а не в квадратных единицах, поскольку шкала измерения диаметра проволоки обратная.

Какой формы площадь поперечного сечения провода?

Площадь поперечного сечения провода равна площади окружности диаметром d и радиусом r. Поскольку диаметр проволоки больше ее толщины, площадь всегда будет больше. Это измерение также полезно для понимания различий между многожильным проводом и сплошным проводом. Площадь поперечного сечения проводов также может быть использована для определения сопротивления.

Чтобы понять формулу, сначала нам нужно определить поперечное сечение. Поперечное сечение — это общая область трехмерного объекта. Например, длинная цилиндрическая труба будет иметь поперечное сечение, представляющее собой концентрическую окружность. Балка будет называться в зависимости от формы ее поперечного сечения. В основном площадь поперечного сечения равна его высоте, ширине и толщине. Калькулятор поперечного сечения даст вам площадь поперечного сечения цилиндра диаметром 10, высотой H и толщиной t1.

Провод может быть круглым или овальным в поперечном сечении. Также возможно эллипсоидальное сечение. Обе проволочные формы имеют центральную талию уже, чем остальные. S-образная проволока имеет гораздо более тонкую стенку и пучок, чем Z-образная проволока. Это означает, что S-образный провод легче согнуть, чем Z-образный. В общем случае площадь поперечного сечения провода будет больше, чем у квадрата.

Площадь поперечного сечения равна диаметру?

Площадь поперечного сечения – это квадрат длины одной стороны проводника. Затем умножьте квадратную длину другой стороны. Например, возьмем прямоугольный проводник толщиной 3/8 дюйма и шириной четыре дюйма. Толщина выражается как 0,375 дюйма. Это эквивалентно 4000 мил. Точно так же ширина, выраженная в дюймах, равна 375 милам. Затем умножьте 375 мил на 4000 мил, чтобы найти площадь поперечного сечения.

Площадь поперечного сечения провода измеряется по формуле: A = 1/pd2, где p — длина в футах. Его диаметр равен площади круга с радиусом r. Площадь поперечного сечения провода n-го калибра равна квадрату его диаметра. Как только вы нашли площадь поперечного сечения провода, вы можете рассчитать средний диаметр провода.

В чем разница между площадью и поперечным сечением.

Размер провода можно измерить, используя площадь и поперечное сечение проводника. Площадь провода относится к пространству, в котором могут проходить медные провода. Важно отметить, что площадь поперечного сечения и диаметр не совпадают. Точно так же многожильный провод имеет большее поперечное сечение, чем сплошной провод. Итак, размер сплошного провода важнее площади его поперечного сечения.

Площадь поперечного сечения провода меньше общей площади его поверхности. Вообще говоря, провода большого диаметра имеют большую площадь поперечного сечения, чем провода малого диаметра. Площадь поперечного сечения провода может быть выражена либо в квадратных единицах, либо в круговых милах. Площадь провода также может быть выражена в шкале калибра. Измерение проволоки в круговых милах более удобно для расчета, поскольку оно устраняет факторы «пи» и d/2 (радиус).

Площадь поперечного сечения провода влияет на его сопротивление. Более широкий провод имеет меньшее сопротивление, чем более тонкий. Следовательно, чем шире площадь сечения, тем меньше сопротивление провода. Чтобы лучше понять это, рассмотрим пример с водопроводной трубой. Чем шире труба, тем больше по ней проходит воды. Поэтому провод с большей площадью поперечного сечения оказывает меньшее сопротивление потоку электрического заряда.

Что такое формула площади?

Какова формула площади поперечного сечения провода и как найти его площадь? Поперечное сечение провода имеет форму круга, но площадь поверхности каждого сечения различается. Провода представляют собой смесь различных материалов, и один тип обычно более плотный, чем другой. Один тип провода многожильный, который представляет собой одножильный провод, скрученный вместе.

Поперечное сечение провода — это двухмерное представление объекта. При разрезании сплошной проволоки на несколько секций двумерные срезы проволоки будут разными. Площадь поперечного сечения известна как SS и измеряется в мм2. Многожильный провод будет иметь большую площадь, чем сплошной провод. Оба типа провода имеют разное сопротивление.

Одним из методов расчета площади поперечного сечения провода является измерение диаметра провода. Это измерение легко. Возьмите длинный кусок проволоки и намотайте его на карандаш так, чтобы «хвосты» плотно прилегали друг к другу. Обязательно используйте полные витки, которые плотно прилегают друг к другу и не имеют зазоров между ними. Вам нужно будет разделить длину сегмента на количество витков, чтобы определить диаметр. Например, если в проводе 11 витков, результирующий диаметр будет 7,5 мм. Затем разделите это число на 11 и получите 0,68 мм.

Как найти площадь поперечного сечения прямоугольного воздуховода

Прямоугольный воздуховод можно разделить на шестнадцать секций. В каждом сечении указана средняя скорость воздуха, проходящего через воздуховод. Площадь поперечного сечения воздуховода можно рассчитать по формуле, представляющей площадь поперечного сечения и скорость воздуха. Площадь поперечного сечения воздуховода прямоугольного сечения равна скорости потока одного кубического метра воздуха в секунду, где V — скорость воздуха.

Площадь твердого тела зависит от его формы и угла между его осью симметрии и плоскостью, в которой оно пересекается. Площадь прямоугольного тела равна площади основания умноженной на его высоту. Площадь поперечного сечения прямоугольного воздуховода равна площади основания плюс его высота. Если вы хотите рассчитать площадь поперечного сечения квадрата, вы должны умножить ширину цилиндра на высоту.

Площадь поперечного сечения воздуховода измеряется в квадратных дюймах, и это значение можно рассчитать по длине и окружности цилиндра. Полученную площадь квадрата затем умножают на радиус цилиндра. Если воздуховод круглый, площадь цилиндра равна p*R2. Это верно как для прямоугольных, так и для овальных воздуховодов, но прямоугольные воздуховоды более точны.

Что означает площадь поперечного сечения проводника?

Площадь поперечного сечения проводника – это площадь поверхности, одинаковая по длине независимо от конфигурации. Его площадь может быть измерена в квадратных милах или в фактическом поперечном сечении проводника. Квадратный мил — это единица измерения, где один мил равен площади квадрата со стороной в 1 мил. Например, 3/8-дюймовый проводник имеет площадь поперечного сечения 3/8 дюйма и ширину 4 дюйма. Следовательно, 3/8-дюймовый проводник имеет ширину 4 дюйма и толщину 3/8 дюйма. Площадь круглого проводника равна 0,375 дюйма. Прямоугольный проводник будет иметь площадь 9квадратных милов, поэтому квадрат со стороной 3/8 дюйма будет иметь площадь поперечного сечения

Кабель представляет собой небольшую трубу. Конфигурация определяет его контур. Например, если разрезать круглый металлический стержень пополам, в поперечном сечении получится два круга определенной толщины. Площадь поперечного сечения проводника (ПС) измеряется в мм2, тогда как площадь жилы круглая. Используя эту формулу, вы можете найти площадь поперечного сечения проводника, умножив радиус жилы на ее окружность, R.

Другое применение площади поперечного сечения в ядерной физике. Эффективный размер ядерного атома определяется поперечным сечением ядра. Площадь поперечного сечения ядерного атома — это площадь круга, разделенного параллельно основанию, и вероятность взаимодействия нейтрона с атомом-мишенью выражается его поперечным сечением. Ядерное деление основано на этом механизме.

Как выбрать кабель нужного сечения?

1. Новости
2. org/ListItem»> Как выбрать кабель нужного сечения?

03 дек. 2020

При построении электрических систем может возникнуть вопрос, как подобрать кабель нужного сечения для передачи необходимого тока. Для этого необходимо выполнить текущие расчеты.

Важно знать следующие параметры:

• вы используете медный или алюминиевый кабель;
• количество ядер для загрузки;
• максимальная температура жилы в цепи кабеля;
• температура окружающей среды;
• способ установки;
• удельное сопротивление грунта.



Температура

Максимально допустимая температура кабеля не означает, что это максимальная температура окружающей среды, при которой кабель еще работает. Максимальная температура определяет допустимую температуру проводника с учетом совокупного воздействия окружающей среды, тока и различных других воздействий. Факторы, ограничивающие температуру, могут быть специфическими как для материалов, так и для методов монтажа.

Медь, алюминий или алюминиевый сплав являются наиболее распространенными проводящими материалами, используемыми в силовых кабелях. Поскольку металлы обладают электрическим сопротивлением, жилы кабеля нагреваются из-за тока. Сопротивление проводника зависит от свойств конкретного металла и его сплава, и для того, чтобы иметь возможность производить электрические расчеты и монтаж кабеля без измерения сопротивления каждого провода, удельные сопротивления проводов и согласованные сечения присваиваются они стандартизированы. Поэтому иногда может показаться, что измеренный физический диаметр меньше значения поперечного сечения, указанного на кабеле. Важно понимать, что с электрической точки зрения важно сопротивление кабелей и сечение кабеля является скорее информативной величиной.

В зависимости от температуры окружающей среды изменяется и допустимый ток нагрузки кабелей. В Эстонии нормальная температура окружающей среды считается равной 25°C (15°C в почве), на основании чего токи нагрузки также указаны в каталогах продукции Prysmian Group Baltics. Однако важно иметь в виду, что если какая-либо часть кабеля проходит через среду с более высокой температурой (например, котельную), то максимально допустимый ток для всей цепи необходимо рассчитывать исходя из самой высокой температуры окружающей среды. Аналогичный эффект возникает и при параллельной прокладке нескольких кабелей, так как нагруженный кабель нагревает соседние цепи.



Способы установки

Несущая способность кабелей также зависит от того, как будет рассеиваться выделяемое в них тепло. Отвод тепла от кабелей можно рассматривать как различные методы монтажа, при которых предусмотрены различные стандартные токи нагрузки в зависимости от поперечного сечения кабеля. Например, кабель, проложенный на открытом воздухе, охлаждается лучше, чем кабель, проложенный в теплоизоляции здания. В случае прокладки кабеля в грунте важна теплопроводность грунта.

Токи нагрузки рассчитываются в соответствии со стандартом HD 60364-5-52. Значения тока нагрузки, указанные в описаниях продукции Prysmian Group Baltics, рассчитаны для условий, указанных в таблицах. Токи нагрузки используемых кабелей должны быть отрегулированы в соответствии с фактическими условиями. Из-за разных факторов токи нагрузки одного кабеля могут отличаться в несколько раз!



Пример расчета

Чтобы найти максимально допустимый ток нагрузки, необходимо сначала узнать способ установки. Например, в случае непосредственной установки в почву используется метод установки D2. Для кабеля AXPK 4G240 в стандарте указан максимальный ток нагрузки 250 А. Elektrilevi использует другие параметры среды установки, в соответствии с которыми должен быть отрегулирован ток нагрузки.

Настройка должна быть следующей:

1. Использовалась более низкая температура почвы. Это означает, что согласно стандарту необходимо использовать поправочный коэффициент 1,04. Это дает 250 x 1,04 = 260 А.

2. В каталоге использовано более низкое тепловое сопротивление грунта. Это означает, что грунт лучше отводит тепло от кабеля. Для кабеля, проложенного непосредственно в грунте, в стандарте предусмотрен поправочный коэффициент 1,5, в результате чего 260 х 1,5 = 390 А. Однако, когда кабель проложен в трубе, используется способ установки D1. В результате токи и поправочные коэффициенты разные, и результат такой: 218 х 1,04 х 1,18 = 267,5 А. Значения могут отличаться до +/- 5% в связи с обновлением стандартов, более точными расчетами и округлением- выключенный.



Статья опубликована в журнале Onninen uudised.



Стандартный метод испытаний для определения площади поперечного сечения многожильных проводников

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия. Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот продукт защищен авторским правом как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2. Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

A. Конкретные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования. Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать. Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право на отображение, загрузку и распространение печатных копий Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

B. Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ. Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен приложить все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения. Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена. Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются. Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата. Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM. Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В пределах, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Прекращение действия:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании. Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения. Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме и подписан уполномоченным представителем каждой стороны.

D. Назначение:
Лицензиат не может назначать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.

E. Налоги.
Лицензиат должен уплатить все применимые налоги, за исключением налогов на чистый доход ASTM, возникающий в результате использования Лицензиатом Продукта ASTM. и/или права, предоставленные по настоящему Соглашению.

Видео с вопросами: Расчет минимальной площади поперечного сечения провода

Стенограмма видео

Длина проводов, по которым проходит ток от электростанции к подстанции, составляет 7,25 км. Они изготовлены из меди с удельным сопротивлением 1,7×10 к отрицательным восьми Ом-метрам. Ток по проводам 450 миллиампер. Мощность, рассеиваемая проводами, должна быть не более 15 Вт. Какое минимальное сечение требуется для проводов, по которым проходит ток? Дайте ответ в экспоненциальном представлении с точностью до одного десятичного знака.

Нас спрашивают о проводах, по которым идет ток от электростанции к подстанции. И давайте предположим, что это один из этих проводов. Нам сказали, что эти провода имеют длину 7,25 км, которые мы обозначили здесь как 𝑙. Нам также дано удельное сопротивление 𝜌 меди, из которой сделаны эти провода, как 1,7 умножить на 10 на отрицательные восемь ом-метров. Нам говорят, что ток 𝐼 по проводам равен 450 миллиампер. Затем последняя информация, которую нам дают, заключается в том, что мощность, рассеиваемая проводами, должна быть не более 15 Вт. И мы обозначили это максимальное рассеивание мощности как 𝑃.

Учитывая всю эту информацию, нас просят рассчитать минимальную площадь поперечного сечения, необходимую для проводов, передающих ток. И обозначим эту минимальную площадь поперечного сечения как 𝐴. Чтобы ответить на этот вопрос, мы можем вспомнить, что удельное сопротивление провода связано с другим свойством, сопротивлением провода, через уравнение, которое также включает длину провода и площадь его поперечного сечения. В частности, сопротивление 𝑅 провода равно его удельному сопротивлению, умноженному на его длину, деленному на площадь его поперечного сечения.

Если мы умножим обе части этого числа на 𝐴 над 𝑅, то увидим, что слева 𝑅 в числителе сокращается с 𝑅 в знаменателе. Между тем, справа отменяются 𝐴. Это дает нам уравнение, в котором площадь поперечного сечения 𝐴 является предметом. Имеем, что 𝐴 равно удельному сопротивлению 𝜌, умноженному на длину 𝑙, деленному на сопротивление 𝑅. Нам даны значения для 𝜌 и 𝑙 в правой части этого уравнения. Но мы не знаем значения сопротивления 𝑅. Однако нам сообщают ток 𝐼 через провода и максимальную рассеиваемую мощность 𝑃.

Напомним, что мощность 𝑃, рассеиваемая проводом или элементом цепи, равна квадрату тока 𝐼, протекающего через него, умноженному на его сопротивление 𝑅. Мы можем сделать 𝑅 подлежащим, разделив обе части на 𝐼 в квадрате так, чтобы справа 𝐼 в квадрате в числителе сокращался с 𝐼 в квадрате в знаменателе. Затем, поменяв местами левую и правую части уравнения, мы получаем, что 𝑅 равно 𝑃, деленному на 𝐼 в квадрате. Если мы используем наши значения тока 𝐼 через провод и максимальную мощность, рассеиваемую этим проводом 𝑃 в этом уравнении, то мы рассчитаем максимальное сопротивление 𝑅, которое может иметь этот провод.

Чтобы рассчитать сопротивление в омах, нам понадобится мощность в ваттах и ​​сила тока в амперах. Однако на данный момент наше значение для 𝐼 измеряется в миллиамперах. Чтобы преобразовать это в единицы ампер, мы можем вспомнить, что один миллиампер равен одной тысячной части ампера. Это означает, что для перехода от миллиампер к амперам мы делим на коэффициент 1000, поэтому ток 𝐼 равен 450, деленным на 1000 ампер. Получается 0,45 ампера.

Теперь мы готовы взять это значение тока вместе с нашим значением мощности 𝑃 и подставить их в это уравнение, чтобы рассчитать сопротивление 𝑅. Когда мы это делаем, мы получаем, что 𝑅, максимальное сопротивление, которое могут иметь эти провода, равно 15 ваттам, деленным на квадрат 0,45 ампер. Оценка этого дает сопротивление 𝑅 74,0740 повторяющихся Ом. Если мы теперь вернемся к этому уравнению для площади поперечного сечения 𝐴, мы увидим, что теперь у нас есть значения для всех трех величин в правой части. Обратите внимание, что мы делим на это максимальное сопротивление 𝑅, которое могут иметь провода. То есть при большем значении 𝑅 мы получим меньшее значение 𝐴. И поэтому, используя в этом уравнении наше значение максимального сопротивления, которое могут иметь провода, мы рассчитаем их минимально допустимую площадь поперечного сечения, что и требуется найти.

Прежде чем мы подставим наши значения, нам нужно будет сделать еще одно преобразование единиц измерения. У нас есть удельное сопротивление 𝜌 в ом-метрах, сопротивление 𝑅 в омах и длина 𝑙 в километрах. Чтобы вычислить площадь 𝐴 в квадратных метрах, нам нужно преобразовать наше значение 𝑙 из километров в метры. Для этого вспомним, что один километр равен 1000 метров. Это означает, что для преобразования длины из километров в метры мы умножаем на коэффициент 1000. Итак, мы имеем, что 𝑙 равно 7,25 умножить на 1000 метров. Получается 7250 метров.

Теперь мы можем подставить наши значения удельного сопротивления 𝜌, длины 𝑙 и сопротивления 𝑅 в это уравнение, чтобы рассчитать значение 𝐴. Когда мы это сделаем, мы получим вот это выражение. Глядя на единицы, мы видим, что омы сокращаются из числителя и знаменателя. И это оставляет нам два множителя метров в числителе, что дает нам общие единицы измерения квадратных метров. Вычисление выражения дает площадь поперечного сечения 𝐴, равную 1,663875 умножить на 10 с минусом шесть метров в квадрате.

Обратите внимание, что нас просят дать ответ в экспоненциальном представлении с точностью до одного десятичного знака. Это значение, которое мы рассчитали, уже находится в экспоненциальном представлении. Так что нам просто нужно округлить до одного десятичного знака. Когда мы делаем это, результат округляется до 1,7 умножить на 10 до отрицательных шести метров в квадрате. Тогда наш ответ заключается в том, что минимальная площадь поперечного сечения, необходимая для этих проводов, составляет 1,7 умножить на 10 с отрицательными шестью метрами в квадрате.

понятие, площадь, формула и таблица соответствия диаметру

Для правильного выбора и организации ЛЭП необходимо учитывать параметры и нагрузку проводников. Они представляют собой металлическую нить из меди, алюминия, стали, цинка, титана, никеля и обеспечивают передачу тока от его источника к потребителю. Проводники имеют поперечное сечение – это фигура, образованная их рассечением плоскостью поперечного направления. При неправильном выборе линия выйдет из строя или загорится при скачках напряжения.

Содержание

1. Площадь поперечного сечения как электрическая величина
2. Цели расчета
3. Отношение диаметра кабеля к площади его поперечного сечения
4. Расчет сечения многожильного провода
5. Особенности само- расчет
6. С помощью штангенциркуля
7. С помощью линейки и карандаша
8. Таблица соответствия диаметра провода и площади сечения
9. Определение сечения проводника на вводе
10. Расчет сечения провода для линии розеток
11. Выбор сечения для трехфазной линии 380 В с несколькими приборами
12. Сечение проводов в старых домах и максимальной нагрузке
13. Какой кабель выбрать для квартирной электропроводки

Площадь сечения как электрическая величина

Проводимость провода зависит от сечения

В качестве примера сечения можно рассмотреть распил изделия под углом 90 градусов относительно поперечной оси. Контур полученной формы определяется конфигурацией объекта. Трос имеет вид небольшой трубы, поэтому при распиливании получится фигура в виде двух кругов определенной толщины. Если распилить круглый металлический стержень, получится круглая форма.

В электротехнике под площадью ПС будет пониматься прямоугольное поперечное сечение проводника по отношению к его продольной части. Сечение жилок всегда будет круглым. Параметр измеряется в мм2.

Начинающие электрики могут перепутать диаметр и сечение элементов. Чтобы определить, какова площадь поперечного сечения жилы, нужно учесть ее округлую форму и воспользоваться формулой:

S = πхR2, где:

• S – площадь круга;
• π — константа 3,14;
• R — радиус окружности.

Если известен индекс площади, то легко найти удельное сопротивление материала изготовления и длину провода. Далее рассчитывается текущее сопротивление.

Для удобства расчетов исходная формула преобразована:

1. Радиус равен ½ диаметра.
2. Чтобы вычислить площадь, π умножается на D (диаметр), деленное на 4, или 0,8 умножается на 2 диаметра.

В расчетах используется показатель диаметра, так как неправильный его выбор может вызвать перегрев и возгорание кабеля.

Цели расчета

Сечение проводов для освещения

Расчет параметров площади сечения жилы необходим для нескольких целей:

• получение необходимого количества электроэнергии для питания бытовых приборов;
• исключение переплат за неиспользованные энергоресурсы;
• безопасность электропроводки и противопожарная защита;
• возможность подключения к сети мощного оборудования;
• предотвращение оплавления изоляционного слоя и коротких замыканий;
• правильная организация системы освещения.

Оптимальное сечение провода для освещения 1,5 мм2 на линию, 4-6 мм2 на ввод.

Отношение диаметра кабеля к площади его сечения

Определение площади сечения жил по формуле занимает много времени. В некоторых случаях уместно использовать данные из таблицы. Так как для организации современной электропроводки используется медный кабель, то в таблицу внесены параметры:

• диаметр;
сечение
• в соответствии с показателем диаметра;
• maximum load power of conductors in networks with voltages of 220 and 380 V.

Core diameter, mm	Section parameters, mm2	Current strength, A	Copper conductor power, kW
			Сеть 220 В	Сеть 380 В
1,12	1	14	3	5,3
1,38	1,5	15	3,3	5,7
1,59	2	19	4,1	7,2
1,78	2,5	21	4,6	7,9
2,26	4	27	5,9	10
2,76	6	34	7,7	12
3,57	10	50	11	19

Посмотрев в столбцах данных по жилому зданию соответствующие параметры ЛЭП узнать можно или производственный объект.

Расчет сечения многожильного провода

Многожильный провод состоит из нескольких отдельных жил. Расчет его сечения производится следующим образом:

1. Найден показатель площади поперечного сечения одной жилы.
2. Проводники кабеля пересчитываются.
3. Количество умножается на сечение одной жилы.

При соединении многожильного провода его концы обжимаются специальной втулкой с помощью обжимных клещей.

Особенности самостоятельного расчета

Самостоятельный расчет продольного сечения выполняется на проводнике без изолирующего покрытия. Кусок изоляции можно отодвинуть или снять на куске, купленном специально для испытаний. Для начала нужно определить диаметр и по нему найти сечение. Для работы используется несколько техник.

С помощью штангенциркуля

Метод оправдан, если измеряются параметры укороченного или дефектного кабеля. Например, ВВГ может обозначаться как 3х2,5, а по факту быть 3х21. Расчеты производятся так:

1. С проводника снимается изоляционная оболочка.
2. Диаметр измеряется штангенциркулем. Вам нужно будет поместить провод между ножками прибора и посмотреть на маркировку шкалы. Целое число вверху, десятичное число внизу.
3. На основании формулы нахождения площади круга S = π (D/2) 2 или ее упрощенного варианта S = 0,8 D² определяется сечение.
4. Диаметр 1,78 мм. Подставив значение в выражение и округлив результат до сотых, получится 2,79 мм2.

Для бытовых нужд потребуются жилы сечением 0,75; 1,5; 2,5 и 4 мм2.

Использование линейки и карандаша

Вычисление PS с помощью линейки и карандаша

При отсутствии специального измерительного прибора можно воспользоваться карандашом и линейкой. Над тестовым изображением выполняются операции:

1. С изолирующего слоя зачищается площадь, равная 5-10 см.
2. Полученная проволока наматывается на карандаш. Полные витки подходят плотно, между ними не должно быть места, «хвосты» направлены вверх или вниз.
3. В конечном итоге должно получиться определенное количество витков, их нужно посчитать.
4. Обмотка накладывается на линейку так, чтобы нулевое деление совпадало с первой обмоткой.
5. Длина сегмента измеряется и делится на количество витков. Полученное значение является диаметром.
6. Например, есть 11 витков, на которые уходит 7,5 мм. При делении 7,5 на 11 выходит 0,68 мм — диаметр кабеля. Сечение можно найти по формуле.

Точность расчетов определяется плотностью и длиной намотки.

Таблица соответствия диаметра проволоки и площади сечения

При отсутствии возможности пройти испытание диаметра или произвести расчет при покупке допускается использование таблицы. Данные можно сфотографировать, распечатать или переписать, а затем использовать для определения стандартного или популярного размера ядра.

Cable diameter, mm	Conductor section, mm2
0,8	0,5
0,98	0,75
1,13	1
1,38	1,5
1,6	2
1,78	2,5
2,26	4
2,76	6
3,57	10

При покупке электрического кабеля необходимо смотреть параметры на этикетке. Например, используется ВВНГ 2х4. Количество жилок — это значение после «x». То есть изделие состоит из двух элементов сечением 4 мм2. По таблице можно проверить достоверность информации.

Чаще всего диаметр кабеля меньше заявленного на упаковке. У пользователя есть два варианта — использовать другой или выбрать кабель с большей площадью сечения по диаметру. Выбирая второе, нужно проверить изоляцию. Если она не твердая, тонкая, разная по толщине, остановитесь на продукции другого производителя.

Определение сечения жилы на вводе

Уточнить номинальные показатели можно в компании Энергосбыт или в документации на товар. Например, номинал автомата на вводе 25 А, потребляемая мощность 5 кВт, сеть однофазная, 220 В.

Подбор сечения осуществляется так, чтобы допустимый ток проводников в течение длительного периода больше, чем рейтинг машины. Например, в доме на ввод заведен трехжильный медный проводник ВВГнг, проложенный открытым способом. Оптимальное сечение 4 мм2, поэтому нужен материал ВВГнг 3х4.

После этого рассчитывается показатель условного тока отключения для автомата номиналом 25 А: 1,45х25 = 36,25 А. медная жила сечением 6 мм2 и допустимым током ограничения 42 А.

Расчет сечения провода для линии розеток

Сечение кабелей для бытовых электроустановок

Каждый электроприбор имеет свои показатели мощности. Измеряются они в ваттах и ​​указываются в паспорте или на наклейке на корпусе. Примером нахождения сечения будет линия питания стиральной машины мощностью 2,4 кВт. В расчетах учтено:

• материал провода и способ монтажа — трехжильный медный кабель ВВГнг скрытый в стене;
• характеристики сечения – оптимальное значение 1,5 мм2, т.е. понадобится кабель 3х1,5;
• использование розетки. Если подключен только автомат, характеристик будет достаточно;
• система защиты — автомат с номинальным током 10 А.

Для двойных розеток используется медный кабель сечением 2,5 мм2 и автомат с номиналом 16 А.

Выбор сечения для трехфазной линии 380 В с несколькими приборами

Присоединение нескольких видов бытовых приборов к трехфазной линии предусматривает протекание потребляемого тока по трем жилам. Каждая из них будет иметь меньшее значение, чем двухпроводная. На основании этого явления допускается применение кабеля меньшего сечения в трехфазной сети.

Например, в доме установлен генератор мощностью 20 кВт и суммарной мощностью по трем фазам 52 А. Исходя из значений в таблице получается, что оптимальное сечение кабеля 8,4 мм2. На основании формулы рассчитывается фактическое сечение: 8,4/1,75=4,8 мм2. Для подключения генератора мощностью 20 кВт к трехфазной сети 380 В необходим медный проводник, сечение каждой жилы которого составляет 4,8 мм2.

Сечение проводов в старых домах и максимальная нагрузка

В многоэтажках советского периода применяется алюминиевая проводка. С учетом правильного соединения узлов в распределительной коробке, качества изоляции и надежности контактов соединения она прослужит от 10 до 30 лет.

При необходимости подключения оборудования с высоким энергопотреблением в домах с алюминиевой проводкой сечение и диаметр проводников выбирают исходя из потребляемой мощности. Все данные приведены в таблице.

Current, A	Maximum power, VA	Cable diameter, mm	Cable section, mm2
14	3000	1,6	2
16	3500	1,8	2,5
18	4000	2	3
21	4600	2,3	4
24	5300	2,5	5
26	5700	2,7	6
31	6800	3,2	8
38	8400	3,6	10

Какой кабель выбрать для квартирной электропроводки

Несмотря на дешевизну алюминиевых жил, от их использования лучше отказаться. Причина в низкой надежности контактов, по которым будут протекать токи. Вторая причина – несоответствие сечения провода мощности современных бытовых приборов. Медный кабель отличается надежностью и долгим сроком службы.

В квартирах и домах допускается применять провод с маркировкой:

• ПУНП — плоская жила с медными жилами в оболочке из ПВХ. Рассчитан на напряжение 250 В при частоте 50 Гц.

Стоимость ПУНП

• ВВГ/ВВГнг — кабели плоские медные двойные с ПВХ покрытием. Используются внутри и снаружи конструкций, не подвержены возгоранию. Они доступны с 2, 3 и 4 жилами.

ВВГ стоимость

• NYM — провод медный для внутренней одинарной линии. Имеет изоляционную оболочку из ПВХ и внешнее покрытие, жилы с заземлением и без него.

Стоимость NYM

При выборе количества жил необходимо будет учитывать возможность проводимости тока на единицу сечения. В этом случае квартирную сеть лучше делать из одножильного провода, толщина которого больше.
