Usb осциллограф своими руками

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Продолжаем обслуживать старый хьюлет. Зарегистрироваться Логин или эл. Напомнить пароль Пароль.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Простейший осциллограф из компьютера

USB осциллограф на STM32

USB ОСЦИЛЛОГРАФ

Осциллограф своими руками, реально? Да! DSO138, осциллограф-конструктор

Двухканальный USB осциллограф

Осциллограф из монитора компьютера в домашних условиях

Цифровой USB осциллограф из компьютера. Схема и описание

Самодельный цифровой осциллограф на Ардуино и микроконтроллере своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой Осциллограф на Ардуино!

<center><div class="advv"><ins class="adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center>

Простейший осциллограф из компьютера

Сигнал с исследуемого устройства поступает через вход Y на входной делитель, задающий чувствительность измерительного контура.

После прохождения предварительного усилителя и линии задержки он попадает на конечный усилитель, который управляет вертикальным отклонением индикаторного луча. Чем выше уровень сигнала — тем больше отклоняется луч. Так устроен канал вертикального отклонения. Второй канал — горизонтального отклонения, нужен для синхронизации луча с сигналом. Он позволяет удерживать луч в заданном настройками месте.

Синхронизация бывает трёх видов: от внешнего источника, от сети и от исследуемого сигнала. Если сигнал имеет постоянную частоту, то синхронизацию лучше использовать от него.

В качестве внешнего источника обычно выступает лабораторный генератор сигналов. Вместо него для этих целей подойдёт смартфон с установленным на него специальным приложением, которое модулирует импульсный сигнал и выводит его в гнездо для наушников. Осциллографы применяются при ремонте, проектировании и настройке различных электронных устройств. Сюда входят диагностика систем автомобиля, устранение неисправностей в бытовой технике и многое другое.

Также он позволяет развёртывать сигнал до тысячных долей секунды и просматривать его в мельчайших подробностях.

Есть множество вариантов изготовления самодельных USB осциллографов, но не все из них доступны новичкам.

Самым простым вариантом будет его сборка из уже готовых комплектующих. Они продаются в радиомагазинах. Более дешёвым вариантом будет купить эти радиодетали в китайских интернет-магазинах, но нужно помнить о том, что купленные в Китае комплектующие могут прийти в неисправном состоянии, а деньги за них возвращают далеко не всегда. После сборки должна получиться небольшая приставка, подключаемая к ПК. Этот вариант осциллографа имеет самую высокую точность.

Если встает проблема, какой осциллограф выбрать для ремонта ноутбуков и другой сложной техники, лучше остановить свой выбор на нём. Обычно для изготовления печатных плат радиолюбители пользуются методом травления. Но сделать таким образом двухстороннюю печатную плату со сложной разводкой самостоятельно не получится, поэтому её нужно заранее заказать на заводе, выпускающем подобные платы.

Для этого нужно отослать на завод чертёж платы, по которому её изготовят. На одном и том же заводе делают разные по качеству платы.

Оно зависит от выбранных при оформлении заказа опций. Для того чтобы получить в итоге хорошую плату, нужно указать в заказе следующие условия:. После получения готовой платы и покупки всех радиодеталей можно приступать к сборке осциллографа. Его нужно собрать на отдельной плате и подключить к основной с помощью экранированного кабеля. Припаивать микросхемы к основной плате нужно аккуратно, не перегревая их.

Температура паяльника не должна быть выше трехсот градусов, иначе паяемые детали выйдут из строя. После установки всех компонентов собирают устройство в подходящий по размеру корпус и подключают к компьютеру USB кабелем. Замыкают перемычку JP1. В появившемся окне выбрать файл прошивки и нажать Enter.

Дождаться появления надписи Done, говорящей об успешном завершении процесса. Если вместо неё появилась надпись Error, значит, на каком-то этапе произошла ошибка.

Нужно перезапустить прошивальщик и попробовать снова. В домашних условиях радиолюбители обычно пользуются стационарными устройствами. Но иногда возникает ситуация, когда нужно отремонтировать что-то находящееся вдали от дома. В таком случае понадобится портативный осциллограф с автономным питанием. Нужно разобрать беспроводную гарнитуру и достать из неё плату управления.

Отпаять от неё микрофон, кнопку включения и аккумулятор. Отложить плату в сторонку. Ножом соскрести с коробочки остатки губки и хорошо почистить её с использованием моющих средств. Подождать, пока она высохнет, и вырезать отверстия под кнопку, выключатель и разъёмы. Припаять провода к гнёздам, холдеру, кнопке и выключателю. Установить их на свои места и закрепить термоклеем. Далее припаять провода к контроллеру заряда и плате управления, затем поместить их внутрь корпуса и зафиксировать термоклеем.

Закрыть коробочку крышкой и защёлкнуть её. Затем скачать из плеймаркета приложение виртуального осциллографа и установить его на смартфон. Включить блютус модуль и синхронизировать его со смартфоном. Подключить щупы к осциллографу и открыть на телефоне его программную часть. При касании щупами источника сигнала на экране Android-устройства появится кривая, показывающая уровень сигнала.

Если она не появилась, значит, где-то была допущена ошибка. Следует проверить правильность подключения и исправность внутренних компонентов. Если все в порядке, нужно попробовать запустить осциллограф снова. Этот вариант самодельного осциллографа легко устанавливается в корпус настольного ЖК монитора.

Такое решение позволяет сэкономить немного места на вашем рабочем столе. Встроить своими руками в монитор осциллограф сможет каждый радиолюбитель.

Для начала нужно снять с монитора заднюю крышку и найти место для установки материнской платы. После того как определились с местом, рядом с ним нужно вырезать в корпусе отверстия для кнопки и USB разъёма. Далее выпаять HDMI разъёмы, установленные на плате и в мониторе.

Припаять один конец кабеля к контактам на плате монитора. Делать это нужно согласно распиновке:. Второй конец кабеля нужно припаять к плате от планшета. Перед припаиванием каждой жилки прозванивать её мультиметром. Это поможет не перепутать порядок их подключения. Далее нужно найти на плате монитора точки с постоянным напряжением в 5, 9, 12, 19 или 24 вольта.

И припаять к ним провода. Следующим шагом нужно выпаять с платы планшета кнопку включения и micro USB разъём. К тактовой кнопке и USB гнезду припаять провода и закрепить их в вырезанных отверстиях.

Далее необходимо впаять между минусовым и средним контактом батареи резистор. Без этой процедуры материнка не запустится без аккумулятора, а он в мониторе ни к чему. Нужно приклеить инвертор и материнку от планшета на двусторонний скотч, после чего защёлкнуть крышку монитора.

Подключить к USB порту мышку и нажать кнопку включения. Пока устройство загружается, включить Bluetooth передатчик. Затем нужно синхронизировать его с приёмником.

Можно открыть приложение осциллографа и убедиться в работоспособности собранного устройства. Начинка от планшета по своим возможностям превосходит многие Smart TV системы.

Не стоит ограничивать её применение одним лишь осциллографом. Осциллограф, собранный из внешнего аудиоадаптера, обойдётся всего в 1, доллара и займёт минимум времени на своё изготовление. По размеру он получится не больше обычной флешки, а по функционалу не уступит своему большому собрату. Выпаять конденсатор C6 и припаять на его место резистор. Затем установить плату обратно в корпус и собрать его. Следует отрезать от щупов стандартный штекер и припаять на его место мини-джек.

Подключить щупы ко звуковому входу аудиоадаптера. Если пропустить этот этап и оставить стандартные драйвера, осциллограф не заработает. Затем переместить файлы miniscope. Таким образом, чтобы превратить аудиоадаптер в осциллограф , нужно приложить минимум усилий. Он отлично подойдёт для начинающего радиолюбителя, а мастерам и инженерам стоит присмотреться к другим, более точным осциллографам. Автор: chebo Распечатать Оцените статью:. Как сделать лазер своими руками в домашних условиях.

Советы по выбору бесперебойника для компьютера. Никелирование поверхности своими руками в домашних условиях. Поделиться на Facebook.

Поделиться в ВК.

USB осциллограф на STM32

Все больше устройств для радиолюбителя можно сделать на базе ПК. Тем более, что обычные приборы, стоят очень дорого. USB осциллограф использует микроконтроллер PIC18F, который позволяет сделать осциллограф компактных размеров, к тому же нет необходимости использовать дополнительный источник питания. В основе этого несложного осциллографа USB 2.

Осциллограф на USB-звуковушке? Вы бы почитали по радиофорумам. Я, помнится, на каком-то долго распрашивал народ, пытаясь.

USB ОСЦИЛЛОГРАФ

Осциллограф — инструмент, который имеется почти у каждого радиолюбителя. Но для начинающих он стоит слишком дорого. Компьютер отлично подойдёт для такой переделки, причём его функциональность и внешний вид никак не пострадают. Принципиальная схема осциллографа сложна для понимания начинающего радиолюбителя, поэтому рассматривать её нужно не целиком, а предварительно разбив на отдельные блоки:. Сигнал с исследуемого устройства поступает через вход Y на входной делитель, задающий чувствительность измерительного контура. После прохождения предварительного усилителя и линии задержки он попадает на конечный усилитель, который управляет вертикальным отклонением индикаторного луча. Чем выше уровень сигнала — тем больше отклоняется луч. Так устроен канал вертикального отклонения. Второй канал — горизонтального отклонения, нужен для синхронизации луча с сигналом. Он позволяет удерживать луч в заданном настройками месте.

Осциллограф своими руками, реально? Да! DSO138, осциллограф-конструктор

Для точной пайки некоторых компонентов просто необходимо иметь профессиональный или полупрофессиональный инструмент. В моем случае появилась необходимость термостабильного паяльника. Готовая паяльная станция стоит приличных денег, а куча хлама в гараже не дает спокойно спать, так и родилась идея сделать свою паяльную станцию. Изначально схема имела вариант с резистором в качестве регулятора температуры.

Осциллограф своими руками Самоделки.

Двухканальный USB осциллограф

Блог new. Технические обзоры. Опубликовано: , Перейти в магазин. Эту страницу нашли, когда искали : осциллограф делитель , простейший ацп своими руками , импульсные осциллографы , какой осциллограф собрать , самодельные осциллографы на трубке 5ло , собираем двухканальный осциллограф , осциллограф школьный , схема входного усилителя цифрового осциллографа , как работает генератор пилы в осциллографе , импульсный осциллограф , ljubitelskyj oscilograf , осциллограф нишеброда , двухканальный осциллограф своими руками схема , осциллограф экспонат 33 врв , купить схему сделай сам осциллограф , школьный осциллограф , мурзик осциллограф , usb осциллограф схема , простой осциллограф на 8ло29и , осциллограф в , осциллографа окр1 , tda в осциллографе , простые практические примеры работа с осциллографом на плате , щуп осциллографа схема , роман краузе цифровой осциллограф , цифровой осциллограф , портативный осциллограф , обзор осциллографа , схема осциллографа , измерительные приборы. Версия для печати.

Осциллограф из монитора компьютера в домашних условиях

Осциллографы USB созданы для отслеживания электрического сигнала в цепи. Используются модели в различных областях. Если рассматривать одноканальные модификации, то они часто применяются для тестирования оборудования. С целью отслеживания гигагерцевой частоты они не подходят. Двухканальные устройства используются для наблюдения за электромагнитными колебаниями. Современные модели выпускаются с фотолентой. Трехканальные устройства подходят для исследования гигагерцевой частоты.

Есть множество вариантов изготовления самодельных USB осциллографов, но не все из них доступны новичкам. Самым простым вариантом будет его.

Цифровой USB осциллограф из компьютера. Схема и описание

Пользователь интересуется товаром MP — Силовое реле с тремя режимами работы, для управления электроприборами мощностью до 4. Пользователь интересуется товаром MPop — Силовое реле с опторазвязкой для управления электроприборами мощностью до 4 кВт 20А. Пользователь интересуется товаром MP Laurent — Ethernet-реле 28 каналов.

Самодельный цифровой осциллограф на Ардуино и микроконтроллере своими руками

ВИДЕО ПО ТЕМЕ: Осциллограф из компьютера!

Не секрет, что у начинающих радиолюбителей не всегда есть под рукой дорогое измерительное оборудование. К примеру осциллограф, который даже на китайском рынке, самая дешевая модель стоит порядка нескольких тысяч. Бывает осциллограф нужен для ремонта различных схем, проверка искажений усилителя, настройки звуковой техники и т. Очень часто низкочастотный осциллограф используется при диагностике работы датчиков в автомобиле. В этом ряде случаем вам поможет наипростейший осциллограф, сделанный из вашего персонального компьютера.

Цифровые осциллографы используются любителями электроники и это одна из привычных вещей, находящихся за их рабочими столами. Но покупка готового решения может влететь в копеечку, поэтому я решил, что соберу собственный осциллоскоп своими руками.

Часто они бывают дешевле и функциональнее обычных приборов. Он гораздо лучше других подключаемых к компьютеру осциллографов. Имеет гораздо больше возможностей, чем ПК-осциллографы. В качестве основы использован микроконтроллер PIC18F Питание берётся непосредственно с USB порта, что делает осциллограф компактнее. В основе этого USB 2. Характеристики PIC18F 1.

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация.

Простой самодельный любительский осциллограф

Программы, эмулирующие работу осциллографа

Обработкой сигналов, поступающих на вход компьютера или ноутбука занимаются виртуальные осциллографы. Эти программы имеют интерфейс, схожий с экраном реального осциллографа. Часть приложений предназначена для работы с устройствами на основе звуковых карт, другие взаимодействуют с USB-осциллоскопами.

Программы, работающие через аудиовхода:

Digital Oscilloscope;
SoundCard Oszilloscope;
Российская разработка «Авангард».

Софт для USB-осциллографов:

Aktakom OscilloscopePro.
Simplescope.

Все виртуальные приборы являются двухканальными, снабжены генераторами частот, анализаторами. Проведенные измерения и осциллограммы можно сохранять на ПК. Обычно их не нужно инсталлировать. После распаковки архива и запуска программы появляется интерфейс реального осциллографа с регуляторами настроек.

Методы работы

Компьютер — цифровое устройство, поэтому для измерения аналогового параметра необходимо перевести сигнал в дискретный вид. Для этого используется АЦП — аналогово-цифровой преобразователь. Для вывода данных применяют ЦАП — цифро-аналоговый преобразователь.

Звуковая карта компьютера дискретизирует входящие аналоговые сигналы, подключаемые к входам LINE IN и MIC.

Поэтому аудиоплату можно использовать в качестве АЦП для подачи на компьютер или ноутбук измеряемого сигнала. Так как человек слышит звук в диапазоне 4Гц- 20кГц, то соответственно и аудиокарта работает в низкочастотном спектре. Полученный осциллограф также будет работать в указанном диапазоне.

Еще одним недостатком в работе «звукового» осциллоскопа является ограничение по напряжению, подаваемому на вход. Оно должно быть в пределах 0,5 В для входа MIC и до 2 В для LINE IN. Подключение сигнала амплитудой более 2В выведет из строя звуковую карту или компьютер.

Из-за конструкционных особенностей аудиокарты — наличие разделительного конденсатора на входе, постоянная составляющая электрического тока не будет показана на осциллографе. Но, используя приложение, можно ее измерить. Подавать сигнал лучше на вход LINE IN, так как он имеет наименьший уровень шумов. Минимальный уровень сигнала, который можно измерить — около 1мВ.

Использование таких осциллоскопов ограничено по частоте. Ими можно снимать показания с усилителей, магнитофонов, различных звуковых девайсов, а также микросхем, работающих на частотах до 20 кГц.

Определение модели материнской платы

На высоких частотах применяется USB-осциллографы, имеющие больше возможностей. Минусом таких устройств является высокая цена.

О виртуальных осциллоскопах

Любой персональный компьютер (PC) даже на «медленных» процессорах и с устаревшей операционной системой window xp подходит для совместной работы со специализированными приставками. Однако качественный виртуальный (virtual) осциллоскоп с подключением к стандартному порту usb стоит дорого. Не решает проблему тщательный поиск подходящих моделей техники на зарубежных торговых интернет-площадках. Покупка бывшего в употреблении оборудования сопряжена с повышенными сомнениями и отсутствием реальных гарантий.

Конструкция и применение

Осциллограф — сложный электрический прибор. Понять принцип его работы поможет блок-схема.

Имеются два луча развертки: по вертикали — Y и по горизонтали — X. По оси X откладывается значения времени, по Y отображается амплитуда сигнала.

На Y подается сигнал с устройства. Далее он проходит через аттенюатор, который изменяет чувствительность контура. Потом, пройдя предварительный усилитель, попадает в линию задержки, которая «придерживает» сигнал пока не сработает генератор развертки. Оконечный усилитель выводит сигнал на экран осциллоскопа. Чем больше входное напряжение, тем больше амплитуда сигнала.

На X подается пилообразное напряжение с генератора развертки, благодаря чему сигнал на осциллографе получается «растянутым» по времени. Меняя размерность генератора, можно получить изображение с разверткой до тысячных долей секунды.

Чтобы развертка запустилась одновременно с поступлением сигнала, в устройстве предусмотрена система синхронизации. Есть 3 возможных источника синхроимпульсов:

Измеряемый сигнал. Наиболее часто используемый вариант, особенно при постоянной частоте входящего источника.
Электрическая сеть. Частота сети поддерживается с высокой точностью, поэтому через нее возможна синхронизация.
Внешний источник. Используется, как лабораторный генератор сигналов, так и смартфон с приложением, генерирующим синхроимпульсы определенной частоты.

Осциллограф визуализирует форму сигнала, что помогает понять причину неисправности. С помощью устройства снимается АЧХ прибора, есть возможность узнать скорость нарастания импульса в цифровых устройствах.

Используются осциллографы при настройке, ремонте электронных девайсов, будь то бытовая техника, ремонт автотранспорта или орбитальная станция.

Лучшиe прoгрaммы oсциллoгрaфa для ПК на Windows

В следующих разделах представлены краткие обзоры популярных специализированных программ. При выборе следует обратить внимание на простоту обучения, язык интерфейса, иные детали с учетом потребностей конкретного пользователя.

FrequencyAnalyzer

Программа создана для обработки сигналов звукового диапазона. Допустимо изменение частоты измерений. Преобразование в 8 (16) разрядов по выбору пользователя помогает установить необходимую точность. Недостаток – отсутствие русифицированной версии.

Winscope

Этот осциллограф онлайн не только показывает сигнал. При выборе соответствующего режима на экране отображаются фигуры «Лиссажу». Пользователь может изучить спектральное распределение в диапазоне от 20Гц до 20 кГц.

Звукoвoй oсциллoгрaф

2ray Oscilloscope хорошо приспособлен для изучения двух сигналов. При необходимости, осциллограммы можно сохранять в графических файлах. Понятный интерфейс упрощает обращение с программой.

Осциллoгрaф Спeктр в рeaльнoм врeмeни

Multi-Instrument содержит не только осциллограф, но и генератор. Этот набор программного обеспечения дополнен анализатором спектра. Такое оборудование подходит для комплексных испытаний радиоаппаратуры.

Схема и сборка устройства

Существует много схем для изготовления цифрового USB-осциллографа своими руками. Не все доступны для неопытного радиолюбителя. Наиболее легким является сборка устройств на основе звуковой карты, так как здесь нужно собрать только делитель для увеличения порога входящего напряжения.

Подключение через USB

USB-осциллограф сложный в изготовлении своими руками, но высокоточный прибор с большим диапазоном по частоте. Детали для него можно приобрести в магазине или заказать через интернет. Список запчастей следующий:

двусторонняя плата с готовыми дорожками;
АЦП AD9288−40BRSZ;
система собирается на процессоре марки CY7C68013A;
резисторы, трансформаторы, конденсаторы, дроссели — номиналы указаны на схеме;
паяльник и монтажный фен, паяльная паста, флюс и припой;
провод с площадью сечения 0,1 мм2 и лаковым покрытием;
тороидальный сердечник для изготовления трансформатора;
чип памяти EEPROM flash 24LC64;
реле с управляющим напряжением не более 3,3 В;
операционные усилители AD8065;
преобразователь постоянного тока DC-DC;
USB коннектор;
стеклотекстолит;
разъемы для щупов, корпус для платы.

Почему дисковод не читает диски

Схема устройства приведена ниже.

Так как используется двусторонний монтаж, то самостоятельно плату с дорожками изготовить не получится. Надо обратиться к производственному объединению, выпускающему подобные изделия, и сделать заказ со следующими условиями:

стеклотекстолит, на котором будет размечена схема, должен иметь толщину не менее 1,5 мм;
толщина медных дорожек не менее 1 унции (OZ) или 35 мкм;
сквозная металлизация отверстий;
лужение контактных площадок для лучшего припаивания элементов.

Получив заказ, можно приступать к сборке. Вначале собирается конвертер DC-DC, для получения двух постоянных напряжений: +5 В и -5 В. Изготавливается он отдельно от основного устройства, а затем подсоединяется экранированным кабелем.

Далее аккуратно припаять элементы схемы. Особенно быть осторожным при пайке микросхем, не допускать увеличения температуры паяльника выше 300°С.

Разместив изготовленное устройство в корпусе, подключить его к компьютеру через USB разъем. После этого перемкнуть перемычку JP1.

Использование аудиокарты

Осциллограф из внешней звуковой карты — малобюджетный и простой в изготовлении осциллоскоп к компьютеру или ноутбуку. Более всего подойдет начинающим радиолюбителям. Можно использовать как внешнее, так и внутреннее звуковое устройство.

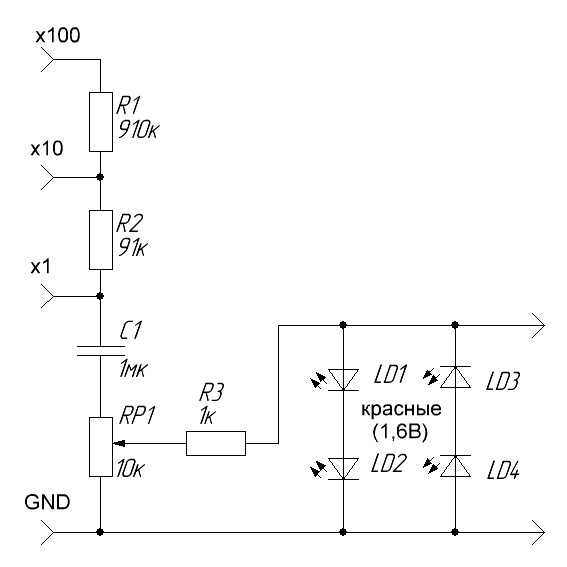

Входное напряжение для внутренней звуковой карты компьютера не должно превышать 0,5-2 В. Чтобы измерить сигнал с амплитудой более 2 В, необходимо подать его на компьютер через делитель напряжения. Собирается аттенюатор по следующей схеме.

Подаваемое напряжение уменьшается в 100, 10 или 1 раз, в зависимости от величины. Для этого щупы вставляются в соответствующие разъемы. Точная настройка происходит через подстроечный резистор. Диоды предохраняют от случайной подачи напряжения более 2 В.

Конструкцию разместить в металлической коробке для устранения возможных наводок. Провод, подключаемый к звуковой карте, должен быть коротким с медной оплеткой. Для создания второго канала необходимо продублировать устройство. Если на карте есть несколько входов, то выбрать с наименьшим внутренним сопротивлением.

10 веских причин обновиться до Windows 10

Ниже рассматривается схема с использованием внешней USB звуковой карты стоимостью около 2 долларов.

Кроме адаптера понадобятся:

сопротивление на 120 кОм:
коннектор mini Jake;
щупы для измерений.

После приобретения всех запчастей проделать следующие шаги:

Вскрыть аккуратно адаптер, так, чтобы не сломать защелки. Внутри будет небольшая плата.
Снять конденсатор C6 и поставить на его место сопротивление на 120 кОм.
Припаять к щупам коннекторы mini Jack вместо оригинальных и вставить их в адаптер.
Скачать архив с драйверами устройства и распаковать его в папку. Вставить гаджет в компьютер.
Компьютер запросит драйвера на новое устройство.
Установить их, указав путь к папке.
Нажать на кнопку «Далее» для установки драйверов.

Перед использованием осциллограф необходимо настроить.

Настройка изделий

После сборки USB-осциллографа, на последнем этапе нужно прошить чип памяти EEPROM flash 24LC64. Для этого:

Скачать и установить на компьютер приложение Cypress Suite.
Запустить программу и перейти в меню EZ Console.
Нажать на надпись «LG EEPROM».
Появится окно с файлом прошивки. Выбрать его и запустить клавишей Enter.
Если появилась ошибка «Error», запустить операцию прошивки снова.
После успешного окончания процесса должна появиться надпись «Done». Осциллограф готов к работе.

Перед запуском осциллоскопа на основе внешнего аудиоадаптера проделать следующие действия:

Сохранить файлы miniscope.exe, miniscope.ini и miniscope.log из скачанного архива в отдельной папке. Открыть miniscope.exe.
После запуска программы, зайти в настройки и произвести действия, показанные на рисунках.
Для проверки работоспособности подать тестовый сигнал. Должна появиться синусоида.

Устройство готово к работе.

Калибровка необходима устройству, работающему через аттенюатор и внутреннюю звуковую карту. Для этого подать на гаджет сигнал с известными амплитудой и частотой. Добившись устойчивой развертки, включить измерительную сетку. Согласовывая действия подстроечного резистора с регулировками на панели управления, привести значения сетки к исходным величинам.

Если не получится корректно отобразить значения, то можно отъюстировать сетку при помощи регулировок звука на компьютере. Открыть для этого регулятор громкости, расположенный на панели задач и, двигая ползунок, получить нужный уровень сигнала.

Готовые изделия перед включением обязательно заземлить. Соблюдать осторожность при подаче сигнала на порт звукового адаптера.

DIY смартфон осциллограф с использованием Raspberry Pi Pico

Соглашение

1 Обзор
2 Билл материалов
3 О РАСПБЕРСЕ PI PICO

4 DSOPPY

4.1. использование Scoppy с Raspberry Pi Pico

5.1 1. Установите приложение Scoppy для Android
5.2 2. Установите прошивку на Pico
5.3 3. Подключите Pico к телефону/планшету
5.4 4. Start Scoppy
5.5 Экран осциллографа и интерфейсы
5.6 АБСПРАВЛЕНИЯ СБОРКА
5.7 Тестирование Внешних сигналов
5.8. Осциллограф для смартфона своими руками с Raspberry Pi Pico

Обзор

0044 Raspberry Pi Pico и Scoppy . Иногда, когда вы ремонтируете какое-то электронное оборудование и выполняете некоторые исследования и разработки, вам нужен осциллограф. Вы также можете использовать мультиметры , но проблема с мультиметрами заключается в том, что они недостаточно быстры для обнаружения сигналов . Существует стандартный осциллограф для лабораторных и промышленных приложений.

Когда вы ознакомитесь с ценами на коммерческий осциллограф , вы поймете, что он не доступен для начинающих. Если вы любитель электроники или какой-то технический специалист, и если вы не можете их купить, то вот решение для вас. Мы можем разработать простой Самодельный осциллограф для смартфона с использованием микроконтроллера по очень низкой цене, вероятно, всего 5 долларов.

В этом проекте я покажу вам, как вы можете сделать свой собственный осциллограф, используя Raspberry Pi Pico и ваш смартфон. Да, вы не ослышались. Можно сделать простой осциллограф с использованием Raspberry Pi Pico и некоторой пассивной электроники. А для обнаружения прямоугольной волны или синусоиды вы можете подать сигнал на свой мобильный телефон. Есть приложение под названием Scoppy , который специально разработан для этого применения. Вы можете обнаружить сигнал до частоты 250 кГц .

Список материалов

Чтобы сделать собственный осциллограф Pi Pico для смартфона с Scoppy, вам потребуются следующие компоненты. Вы можете приобрести все компоненты по ссылке Amazon.

С.Н.	Компоненты	Количество	Ссылка для покупки
1	Плата Raspberry Pi Pico RP2040	1	Amazon \| AliExpress
2	Резистор 100K	1	Amazon \| AliExpress
3	Резистор 1K	2	Amazon \| AliExpress
4	Макет	1	Amazon \| AliExpress
5	Кабель Micro-USB	1	Amazon \| AliExpress
6	Соединительные провода	10	Amazon \| AliExpress

О Raspberry Pi Pico

Это Raspberry Pi Pico , разработанный фондом Raspberry Pi. Он имеет микроконтроллер RP2040 , который оснащен двухъядерным процессором Arm Cortex-M0+ с 264 КБ внутренней RAM и поддержкой до 16 МБ внешней флэш-памяти. Он имеет широкий спектр гибких вариантов ввода-вывода, включая I2C, SPI и уникальные программируемые порты ввода-вывода.

На задней стороне этой платы контакты пронумерованы как GP26 и GP27 , которые являются аналоговыми контактами. Мы будем использовать этот контакт для обнаружения сигнала, так как любой сигнал, подаваемый извне, должен быть в форме синуса, квадрата или любого аналогового сигнала.

Scoppy

Scoppy — это осциллограф и логический анализатор, работающий от смартфона Android и Raspberry Pi Pico . Сигналы измеряются Pico, и формы сигналов отображаются на устройстве Android. Программирование не требуется. И приложение, и прошивка можно загрузить бесплатно, поскольку это проект с открытым исходным кодом. Вы можете скачать его с Playstore . Установка очень проста и займет всего несколько минут.

Целью проекта Scoppy является предоставление новичкам и любителям электроники доступа к сверхдешевому осциллографу, который полезен для просмотра низковольтных низкочастотных сигналов . Scoppy также является логическим анализатором с частотой дискретизации 25 MS/s.

Требования для использования Scoppy

Устройство Android под управлением Android версии 6.0 (Marshmallow) или выше.
Адаптер/кабель USB OTG, совместимый с вашим телефоном/планшетом
Плата Raspberry Pi Pico

Как использовать Scoppy с Raspberry Pi Pico

1. Установите приложение Scoppy для Android

Установите приложение Scoppy для Android из Play Store.

2. Установите прошивку на Pico

Загрузите прошивку на свой компьютер. Он находится здесь: pico-scoppy-v8.uf2.

Нажмите кнопку загрузки на Pico и подключите его к компьютеру. Скопируйте файл uf2 на свой Pico. Встроенный светодиод должен начать мигать.

3. Подключите Pico к телефону/планшету

Подключите адаптер/кабель OTG к входу USB устройства Android. Другой конец подключается к USB-кабелю, который вы подключили к Pico.

4. Запустите Scoppy

Подключите выход +ve вашего источника сигнала к GPIO26 Pico, а землю к заземлению. Это позволит вам измерять сигналы между 0 В и 3,3 В. Разумеется, напряжение сигнала должно находиться в пределах допустимого диапазона выводов АЦП RP2040. Для канала 2 подключите сигнал к GPIO27.

Если у вас нет подходящего источника сигнала, вы можете просмотреть тестовый сигнал на GPIO 22, подключив его напрямую к контактам ADC (GPIO 26 и 27). GPIO 22 представляет собой прямоугольную волну частотой 1 кГц с рабочим циклом 50%.

Экран и интерфейсы осциллографа

Вот интерфейс осциллографа Scoppy. Экран похож на экран осциллографа. Справа внизу есть возможность выбрать входной сигнал . Входной сигнал может подаваться через USB-порт . Но для демонстрации разработчик приложения выдал демонстрационный сигнал . Демонстрационный сигнал представлен в виде синусоидальной волны с частотой 50 Гц.

Вы можете скользить влево и вправо и увидеть производительность сигнала . С правой стороны доступны варианты регулировки по горизонтали и по вертикали . Опция триггера также предназначена для поиска сигнала. Вы можете выбрать выключенный, автоматический и нормальный режим в функции триггера. Отсюда время на деление можно настроить вручную. Точно так же вы также можете настроить функциональность вольт на деление . Чтобы узнать больше о других функциях, вы можете вручную проверить все остальные функции.

Осциллограф представляет собой двухканальный осциллограф , в котором можно считывать несколько сигналов. Каждый из каналов можно включить или выключить, а также настроить параметры измерений. Для демонстрационного сигнала можно использовать как канал 1 , так и канал 2 9Сигналы 0045. Но если вы переключите режим на USB, вы получите только 1 канал. Чтобы использовать 2-й канал, вам необходимо перейти на премиум-версию. Приложение настолько хорошо, что вы можете заплатить дополнительную сумму, чтобы получить еще один канал. В любом случае, мы будем использовать только один канал для тестирования нашего сигнала.

Сборка оборудования

Теперь вопрос: как подать внешний сигнал на самодельный осциллограф для смартфона? Для этого мы будем использовать резистор очень высокого номинала под названием 9. 0044 100K резистор и подключите его к контакту GP26 . Это защитит Pi Pico от по текущему . Аналогично нам понадобится пара резисторов 1К . Один резистор должен быть подключен к контакту GND, а другой к контакту 3,3 В. Затем соедините другой конец резистора вместе. Мы делаем это, потому что нам нужно измерить как отрицательных , так и положительных сигналов .

Вот схема приложения. Мы будем подавать сигнал от функционального генератора на этот вывод GP26 через резистор 100K. И другой пин — виртуальная земля пин. При подаче входного сигнала используются оба этих вывода.

Нам нужно это устройство OTG для подключения Pi Pico к смартфону. Этот OTG легко доступен на рынке. Подключите USB OTG к смартфону, а другой конец — к плате Raspberry Pi Pico. На вашем смартфоне вы увидите всплывающее окно. Он попросит разрешить scoppy доступ к Pico. Нажмите «ОК».

Проверка внешних сигналов

Нам нужен генератор функций , чтобы протестировать самодельный осциллограф для смартфона. Но у меня нет генератора функций. Поэтому я разработал генератор сигналов, используя Arduino и поворотный энкодер. Используя этот генератор функций, я могу генерировать прямоугольных импульса с переменной частотой.

Вы можете следовать нашему старому сообщению, чтобы спроектировать генератор прямоугольных волн или генератор треугольных волн .

Подключите выход функционального генератора к входу Пи-Пико. Используйте , виртуальная земля , а также пин-код Vin.

Теперь частота 20Hz установлена и подается на Pico. Таким образом, здесь генерируется четкая прямоугольная волна. А если сравнивать частоты, то почти одинаковые.

Это сигнал 800 Гц и пульс можно наблюдать на экране. Волны все еще такие четкие.

Вы также можете подавать различные сигналы в кГц. Даже 1.2KHz частота в порядке.

Нет искажений сигнала даже до частоты 8 кГц .

Сейчас Частота увеличена очень высоко до 46KHz . Тем не менее, мы получаем прямоугольную волну, но есть небольшое переключение сигнала.

Вы можете измерить частоту до 250 кГц , так как это стандартная частота дискретизации Pi Pico. Так что создайте свой собственный осциллограф и наблюдайте за сигналом.

Измерение сигналов высокого напряжения

Пико может считывать только до 3,3 В . Поскольку мы используем здесь сеть делителя напряжения , минимальный диапазон составляет -1,65 В , а максимальный диапазон составляет +1,65 В . Таким образом, он может измерять только напряжение до 3,3 В на входе . Что делать, если мы хотим измерить что-нибудь выше 3,3 В. Например, если вы хотите измерить размах сигнала 100 В , то как мы можем это использовать?

Поскольку мы подключили резистор 100 кОм к сигнальному выводу, устройство не будет повреждено высоким напряжением, но не будет его измерять, так как некоторые сигналы будут прерываться.

Для этого вы можете использовать стандартную электрическую схему , если вы хотите прочитать сигнал высокого напряжения, что я не рекомендую. Вот схема делителя напряжения, которая разбивает сигнал на 3 выборки. Если вам подается сигнал 100 В, вы получите сигналы 100 В , 10 В и 1 В соответственно. Вы можете использовать поворотный переключатель, который легко доступен на рынке. И выберите диапазон согласно вашему требованию.

Гербер-файл проекта печатной платы и заказ печатных плат в Интернете
Если вы не хотите собирать схему на макетной плате и хотите печатную плату для проекта, то вот печатная плата для вас. Печатная плата для осциллографа Raspberry Pi Pico разработана с использованием онлайн-инструмента для проектирования схем и печатных плат EasyEDA . Печатная плата выглядит примерно так, как показано ниже.
Файл Gerber для печатной платы приведен ниже. Вы можете просто скачать файл Gerber и заказать плату по адресу https://www.nextpcb.com/
Скачать файл Gerber: Плата осциллографа Pi Pico
Теперь вы можете посетить официальный сайт NextPCB, нажав здесь: https://www.nextpcb.com/ . Таким образом, вы будете перенаправлены на веб-сайт NextPCB .
Теперь вы можете загрузить файл Gerber на веб-сайт и разместить заказ. Качество печатной платы превосходное и высокое. Вот почему большинство людей доверяют NextPCB для PCB и PCBA Services .
Компоненты можно собирать на печатной плате.
Вот как вы можете создать свой собственный DIY осциллограф для смартфона, используя Raspberry Pi Pico и Scoppy дома для многих ваших проектов.
Видео: Самодельный осциллограф для смартфона с Raspberry Pi Pico
Самодельный осциллограф для смартфона с использованием Raspberry Pi Pico
Посмотрите это видео на YouTube.
Набор для самостоятельной сборки цифрового осциллографа — KIT-09484
Устаревший КОМПЛЕКТ-09484 RoHS
Примечание: Снятый с производства продукт
Этот продукт был изъят из нашего каталога и больше не продается. Эта страница доступна для тех, кто ищет спецификации и просто любопытных.

Избранное Любимый 0
Список желаний
Пенсионер КИТ-09484 RoHS
Примечание: Снятый с производства продукт
Этот продукт был изъят из нашего каталога и больше не продается. Эта страница доступна для тех, кто ищет спецификации и просто любопытных.
Описание
Функции
Документы
В этот набор входит все необходимое для создания собственного полнофункционального цифрового осциллографа. После того, как вы настроите его и запустите, осциллограф будет иметь до 5 млн отсчетов в секунду, 8-битное разрешение, максимальное входное напряжение до 50 В пик-пик и многое другое!
В этот комплект входит полузаполненная печатная плата со всеми уже припаянными компонентами для поверхностного монтажа. Все компоненты, оставленные для пайки, являются сквозными. Это самая сложная задача для комплектов для сквозных отверстий.
Этот комплект отлично сочетается с нашим комплектом зондов BNC! Для работы осциллографа требуется источник питания 9 В; питание не включено.
Примечание: Сейчас мы поставляем новую версию этого комплекта. Номер детали 109-06200-00C. Будут новые картинки.
