Rj45 распиновка кабеля: Распиновка кабеля витой пары RJ45 и обзор технологии правильной обжимки — RC74 — интернет-магазин радиоуправляемых моделей

Содержание

Распиновка кабеля типа витая пара для систем видеонаблюдения

View Larger Image

RJ45 (Registered Jack ) – это специальный физический интерфейс определенного вида, который позволяет связывать между собой разные устройства по специальному кабелю – витая пара. По-другому еще называется как сетевой коннектор.

На деле же данного коннектора не существует. Правильное его название не RJ45, а 8P8C. Но его почему-то путают с патч-кордом RJ45S, который имеет всего 4 жилы и предназначен для подключения модемов. Витая же пара имеет 8 жил, которые скручены между собой. Это необходимо, чтобы защитить передаваемые данные от электромагнитного воздействия.

Название RJ45 широко используется как в интернете, так и у сетевых инженеров, и менять его никто не собирается.

Но знать об этом факте должен каждый профессиональный инженер.

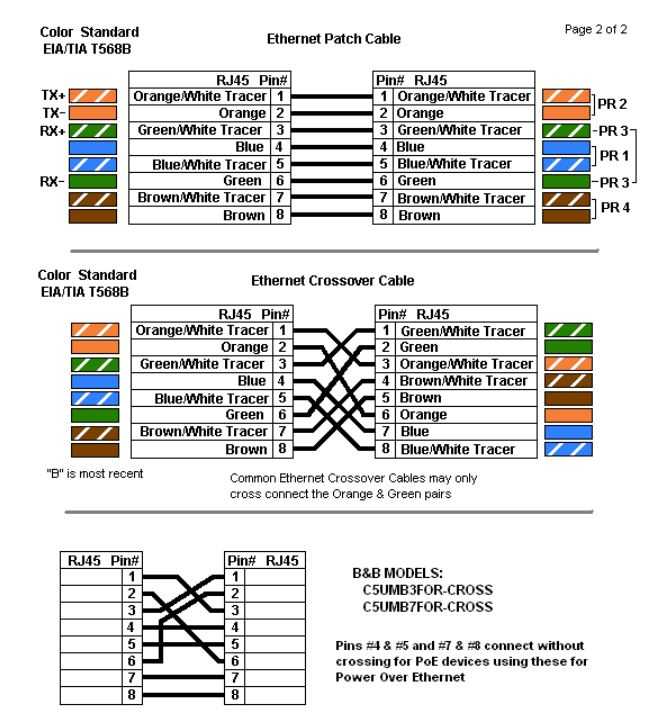

Основные схемы обжимки

Данную схему часто называют «Компьютер – Компьютер», хотя на самом деле её применяют для подключения: роутеров, свитчей, телевизоров, сетевых принтеров и многих других сетевых устройств. В том числе её постоянно используют для подключения интернета.

Обычно при подключении используется именно «B» цветовая схема, которая указана на картинке выше. Порядок обжимки Ethernet распиновки:

Бело-оранжевый.
Оранжевый.
Бело-зелёный.
Синий.
Бело-синий.
Зелёный.
Бело-коричневый.
Коричневый.

Синяя и коричневые пары используются для POE (power over ethernet), то есть для питания устройств (которые имеют такую функцию) через витую пару.

Для передачи же данных используются только 4 провода не зависимо от скорости (даже для гигабайтной сети).

Есть также перекрестная схема «A» (кросс-овер), которую чаще всего используют на западе. Один конец обжимается аналогично, а вот второй уже использует немного другую цветовую схему витой пары.

Существует также обжимка двух пар. Данную распиновку витой пары используют очень часто, так как она достаточно простая. Если вы уже пытались хоть раз обжать все 8 жил, то вы скорее всего сталкивались с некоторыми проблемами, когда проводки загибаются, не попадают в нужный жёлоб, и в результате надо начинать всё сначала.

Данная схема используется только при подключении устройств и сетевого оборудования, которому не нужно использовать скорость выше 100 Мбит в секунду.

Если же использовать всего 2 пары, то скорость падает до 100. Конечно в большинстве случаев такой скорости достаточно, но все же не рекомендуется её использовать.

Но есть и другие схемы распиновки. Например в камерах Hikvision не используется стандартная схема. Так камеры серии Pro и камеры Value имеют провода разного цвета, поэтому у каждой камеры своя схема подключения.

Чтобы подключить новый разъем (разъем RJ45 так уж принято его называть) к IP-камере Hikvision, смотрите схемы ниже.

Серия Hikvision IP Value состоит из моделей, перечисленных ниже. Эти модели должны иметь распиновку показанную данную распиновку.

Модели серии Values:
DS-2CD2142FWD-ISB DS-2CD2132F-IWS DS-2CD2132F-I DS-2CD2112F-IWS DS-2CD2122FWD-ISB DS-2CD2112F-I DS-2CD2122FWD-IS DS-2CD2142FWD-IS DS-2D213 ICD212 DS-2CD2155FWD-I DS-2CD2185FWD-I DS-2CD2152F-IS DS-2CD2742FWD-IZS DS-2CD2732F-IS DS-2CD2732F-I DS-2CD2722FWD-IZSB DS-2CD2722FWD-IZSBF DS-2 IZSBF DS-2 DS-2CD2722FWD-IZS DS-2CD2412F-IW	DS-2CD2412F-IW DS-2CD2742FWD-IZSB DS-2CD2542FWD-IWS DS-2CD2542FWD-ISB DS-2CD2532F-IS DS-2CD2522FWD-IWS DS-2CD2522FWD-ISB DS-2CD2520F DS-2CD25 2CD25 ISB DS-2CD2520F DS-2CD25 ISB 2 2CD2542FWD-IS DS-2CD2522FWD-IS DS-2CD2E20F DS-2CD2E10F DS-2CD2035FWD-I DS-2CD2025FWD-I DS-2CD2T55FWD-I5 DS-2CD2335FWD-I DS-2CD2355FWD-I -2FWD-I-2FWD-I -2FWD-I85-ID-WD-2	DS-2CD2T35FWD-I5 DS-2CD2T25FWD-I5 DS-2CD2T42WD-I5 DS-2CD2042WD-I DS-2CD2032-I DS-2CD2232-I5 DS-2CD2T32-I5 DS-2CD2022WD-I DS-2CD2T22WD-I5 DS-2CD2012-I DS-2CD2T12-I5 DS-2CD2212-I5 DS-2CD2055FWD-I DS-2CD2T52-I5 DS-2CD2085FWD-I DS-2CD2T85FWD-I5 DS-2CD2342WD-I DS-2CD2332-I DS-2CD2322WD-I DS-2 ICD2322WD-I DS-2 ICD2322WD-I DS-2CD2325FWD-I

Ниже показана распиновка RJ45 для IP-камер Hikvision линейки Pro Series. Камеры этой линейки продуктов представлены следующими моделями: DS-2CD7XX, DS-2CD72XX, DS-2CD8XX, DS-2CD82XX.

Таковы основные схемы распиновки кабеля типа витая пара для систем видеонаблюдения.
