Явление резонанса электрических напряжений наблюдается в цепи последовательного колебательного контура, состоящего из емкости (конденсатора), индуктивности и резистора (сопротивления). Для обеспечения энергетической подпитки колебательного контура в последовательную цепь включается также источник электродвижущей силы Е. Источник вырабатывает переменное напряжение с частотой W. При резонансе ток, циркулирующий в последовательной цепи, должен совпадать по фазе с э.

д.с. Е. Это обеспечивается, если общее сопротивление схемы Z = R+J(WL – 1/WС) будет лишь активным, т.е. Z=R. Равенство:

(L – 1/WС) = 0 (1),

является математическим условием резонанса в колебательном контуре. При этом величина тока в цепи составит I = E/R. Если преобразовать равенство (1), то получим:

WL = 1/WС.

В этом выражении W — является резонансной частотой контура.

Важно то, что в процессе резонанса напряжение на индуктивности равно напряжению на конденсаторе и составляет:

UL = U = WL * I = WLE/R

Общая сумма энергий в индуктивности и емкости (магнитного и электрического полей) постоянна. Это объясняется тем, что между этими полями происходит колебательный обмен энергиями. Суммарное ее количество в любой момент неизменно. При этом обмена энергией между ее источником Е и цепью не происходит. Вместо этого имеет место непрерывное преобразование одного вида энергии в другой.

Для колебательных контуров применятся термин добротность, которая показывает, как соотносятся напряжение на реактивном элемента (емкость или индуктивность) и входное напряжение контура. Добротность вычисляется по формуле:

Q = WL/R

Для идеальной последовательной цепи с нулевым активным сопротивлением возникновение резонанса сопровождается незатухающими колебаниями. На практике затухание колебаний компенсируется подпиткой контура от генератора колебаний с частотой резонанса.

Содержание

1. Применение резонанса напряжений
2. Механизм возникновения электрического тока
3. Схема удивительного генератора СВЧ полей на разряднике Вина уникальное, в своём роде устройство
4. 83046 Нагревание проводников электрическим током

Применение резонанса напряжений

Явление колебательного резонанса широко используется в радиоэлектронике. В частности, входная цепь любого радиоприемника представляет собой регулируемый колебательный контур. Его резонансная частота, изменяемая с помощью регулировки емкости конденсатора, совпадает с частотой сигнала радиостанции, которую необходимо принять.

В электроэнергетике возникновение резонанса напряжений вследствие сопутствующих ему перенапряжений чревато нежелательными последствиями. Например, в случае подключения к генератору или промежуточному трансформатору длинной кабельной линии (являющейся колебательным контуром с распределенной емкостью и индуктивностью), не соединенной на приемном конце с нагрузкой (это называется режимом холостого хода), весь контур может оказаться в резонансом состоянии. В такой ситуации напряжения, возникающие на некоторых участках цепи, могут оказаться выше расчетных. Это может грозить пробоем изоляции кабеля и выходом его из строя. Такая ситуация предотвращается применением вспомогательной нагрузки.

Механизм возникновения электрического тока

---

Схема удивительного генератора СВЧ полей на разряднике Вина уникальное, в своём роде устройство

---

83046 Нагревание проводников электрическим током

---

Оцените автора

Явление резонансов напряжений и токов в электроцепях и условия их возникновения

Содержание

• 1 Резонанс токов
• 2 Резонанс напряжений
• 3 Видео

Любая электрическая цепь, содержащая элементы со свойствами индуктивности и ёмкости, может являться разновидностью колебательного контура – системы, в которой обязательно возникают незатухающие (в идеальном случае) колебания электроэнергии на частоте собственного резонанса. Определяют резонансную частоту параметры ёмкости – С и индуктивности – L. В общем случае, частота (F) описывается формулой:

Простейший контур

При подключении заряженного конденсатора к выводам катушки в последней возникает электродвижущая сила самоиндукции, начальный ток которой равен и противоположен по направлению току разряда. В течение разряда в катушке накапливается магнитная энергия, достигающая максимального значения, когда конденсатор полностью разряжается. Емкостное сопротивление при этом минимально, и катушка индуктивности накопленную энергию передаёт в конденсатор, далее начинается заряд напряжением противоположной полярности до момента полного преобразования магнитной энергии в ёмкость и последующей передачей обратно. При этих процессах токи, проходящие через конденсатор и индуктивность, больше тока всего контура, поэтому возникает резонанс токов.

Подключение конденсатора к катушке

Затухание колебаний происходит вследствие потерь энергии в проводниках схемы и катушки, утечек в конденсаторе. Реальный колебательный контур, в котором присутствуют условия резонанса, всегда используется с внешним источником колебаний – генератором, сетью переменного тока, радиосигналом.

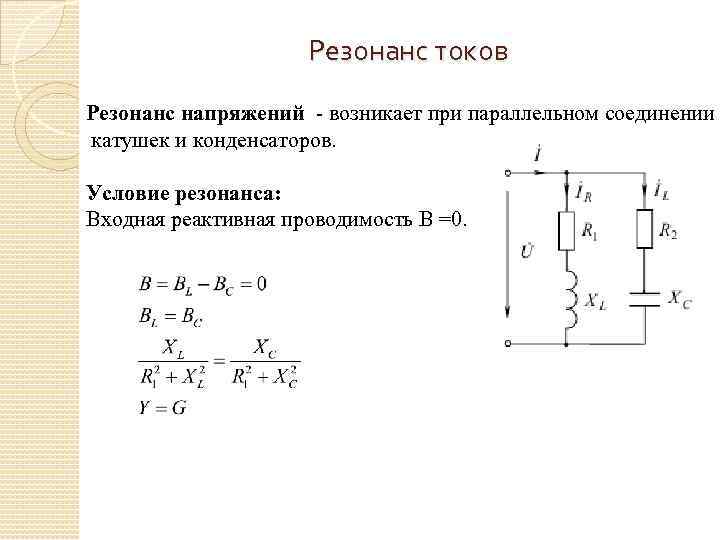

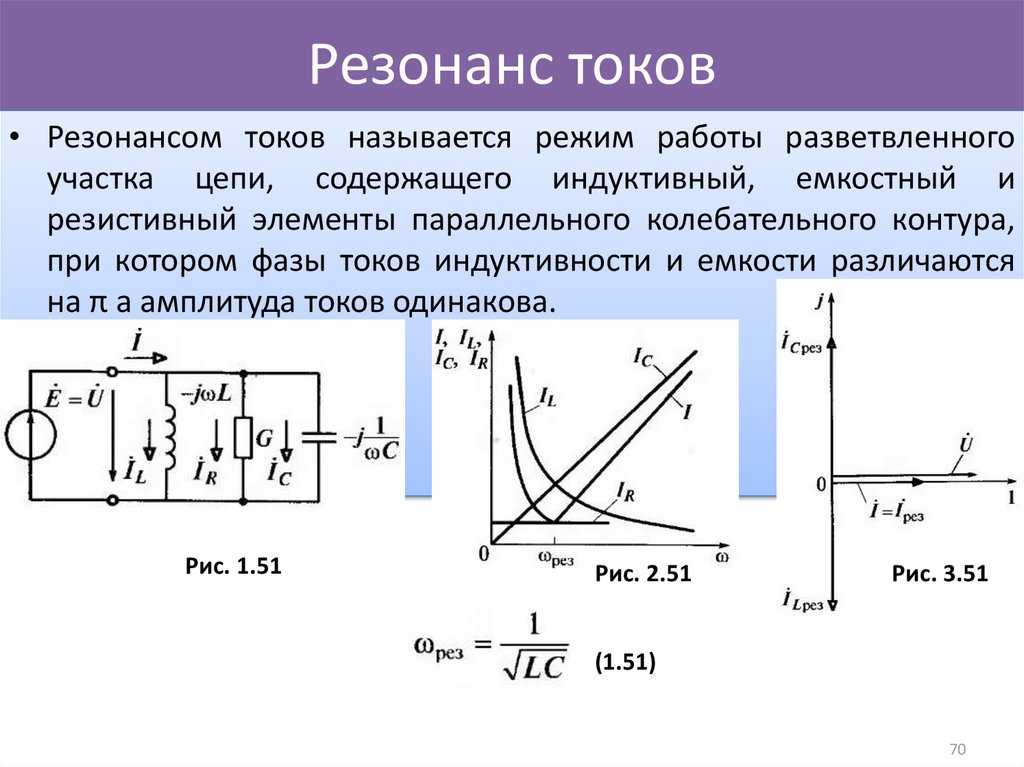

Резонанс токов

В случае параллельного подключения индуктивности, ёмкости и нагрузки к источнику переменного напряжения с частотой, равной резонансной контура, наблюдается значительное увеличение тока через элементы контура и возрастание его сопротивления.

Параллельный контур

Свойства такого включения компонентов используются в заграждающих фильтрах различного назначения, пропускающих все частоты, кроме резонансной, при последовательном включении с сопротивлением нагрузки. При параллельном подключении контур не оказывает влияния на напряжение резонансной частоты. Если нагрузка обладает индуктивным сопротивлением, как асинхронный электродвигатель, то с параллельно включённым конденсатором они образуют колебательный контур. Если собственная его частота совпадает с частотой питающей сети, возрастает ток через нагрузку.

Резонанс напряжений

Явление резонанса

Подключение последовательного контура к генератору переменного напряжения частотой, равной собственной частоте контура, вызывает резонанс напряжений, при котором возрастают напряжения на индуктивности и ёмкости, с увеличением потребляемого тока от источника.

Последовательный контур

Сопротивление устройства на частоте резонанса минимально, что применяется в радиоприёмниках для настройки на частоту станции с помощью конденсатора переменной ёмкости. Как и при резонансе токов, последовательный контур применяется в фильтрах для подавления или пропускания определённых частот. В некоторых случаях возникновение резонанса напряжений приводят к нежелательным последствиям: кабель достаточной длины обладает значительной ёмкостью и индуктивностью и образует колебательный контур, при совпадении частоты сети и резонансной частоты кабеля возможен неконтролируемый рост напряжения с дальнейшим пробоем изоляции. В отдельных случаях последовательное включение конденсатора позволяет увеличить напряжение на индуктивной нагрузке – такая схема используется для запуска электродвигателей (пусковой конденсатор).

Условие резонанса любого типа возникает только при совпадении периодичности внешних воздействий с частотой собственных колебаний системы, на которую оказывается воздействие.

Явления резонанса применяются во множестве электронных и электротехнических устройствах. Магнетрон любой микроволновой печки – это резонатор, работающий как генератор колебаний СВЧ, феррорезонансный стабилизатор напряжения использует свойства параллельного колебательного контура.

Видео
