Мощные резисторы Vishay – ширпотреб, без которого не обойтись

23 августа 2011

Быстрое развитие силовой электроники происходит благодаря появлению новых мощных полупроводниковых компонентов (транзисторы IGBT и MOSFET, а также управляемые тиристоры для коммутирования высоких токов и напряжений). Применение этих компонентов в источниках питания, мощных преобразователях и электроприводах позволяет проектировать преобразователи с высокой эффективностью и хорошими массогабаритными характеристиками. Однако не только силовые ключи определяют параметры эффективности устройств преобразования мощности. Разработка преобразователей невозможна без пассивных компонентов — резисторов, конденсаторов и защитных элементов.

История компании VISHAY связана с судьбой ее основателя Феликса Зандмана (Felix Zandman). Первыми изделиями этой компании в 1962 году были прецизионные фольговые резисторы и тензорезисторы. Уже в 1964 году компания начала продавать лицензии зарубежным производителям.

Сейчас VISHAY выпускает около 40% пассивных компонентов и около 60% активных.

Улучшение массогабаритных характеристик преобразователей связано с ростом плотности мощности, которую должны обеспечивать современные электронные компоненты. Увеличение плотности мощности повышает требования к резисторам, которые должны выдерживать все большее выделение энергии при минимальных размерах корпуса.

Области применения мощных резисторов очень разнообразны. Это прецизионные шунты для измерения тока с очень высокой точностью, нагрузочные и тормозные резисторы, элементы снабберных цепей, тестовое оборудование, промышленные и медицинские источники питания. Мощные резисторы необходимы в оборудовании для лифтов, на железнодорожном транспорте и гибридных средствах передвижения.

Замена резисторов в этих приложениях на активные компоненты в ближайшее время невозможна, поэтому мощные резисторы еще долгое время будут востребованы в силовой электронике.

Основные параметры силовых резисторов VISHAY сведены в таблицы 1 и 2.

Таблица 1. Мощные толстопленочные резисторы VISHAY (5…800 Вт)

Наименование	RCH	RPH	RPS	LPS	RTOP
Общий вид
Диапазон номиналов	0,24 Ом…1 МOм	0,092 Ом…1 МOм	0,24 Ом…1 МOм	0,3 Ом…900 кОм	0,046 Ом…1 МOм
Диапазон номинальной мощности (PR), Вт	5…50	100	250… 500	300; 600; 800	50…200
Номинальное напряжение, В (RMS)	160…1285	1900	5000	5000	500…1500
Диапазон температур, °С	-55…125	-55…125	-55…125	-55…175	-55…125
Температурный коэффициент сопротивления (ТКС), ppm/°C	±150 ( > 1 Ом)	±150 ( > 1 Ом)	±150 ( > 1 Ом)	±300 ( ≤ 10 Ом) ±150 ( > 10 Ом)	±150 ( > 1 Ом)
Тепловое сопротивление, °С/Вт	0,8…4,8	0,55	RPS250 = 0,2 RPS500 = 0,11	0,112	0,5…1
Индуктивность, мкГн	≤ 0,1	≤ 0,1	< 50000	≤ 0,1	≤ 0,1
Перегрузочная способность (PR / с), с = секунда	2 PR/5 с	4 PR/5 с	PRS250 = 4 PR/10 c PRS500 = 2 PR/10 c	LPS300 = 4 PR/10 c LPS600 = 2 PR/10 c LPS800 = 1,5 PR/10 c	2,5 PR/5 c
Напряжение пробоя, В	2000…3500	5000	L: 7000 H: 12000	12000	2500
Тип корпуса	–	–	–	–	SOT-227B
Точность номинала (стандартная/ доступная), %	±5 (1…10)	±5 (1…10)	±5 (1…10)	±5 (1…10)	±5 (1…10)



Таблица 2. Толстопленочные резисторы VISHAY (0,25…100 Вт)



Наименование	RTO	LTO	HTS	D2TO
Общий вид
Диапазон номиналов	0,01 Ом…1 МОм	0,01 Ом…1 Мом	1 кОм…100 ГОм	0,01 Ом…500 кОм
Диапазон номинальной мощности (PR), Вт	20…50	30…100	0,25…5	20…35
Номинальное напряжение, В (RMS)	250…300	250…375	5000…50000	250
Диапазон температур, °С	-55…55	LTO 30-50: -55…150 LTO 100: -55…175	-55…155	D2TO20: -55…155 D2TO35: -55…175
Температурный коэффициент сопротивления (ТКС), ppm/°C	±150 (для номиналов более 0,5 Ом)	±150 (для номиналов более 0,5 Ом)	±100	±150 (для номиналов более 0,5 Ом)
Тепловое сопротивление, °С/Вт	RTO20: 6,5 RTO50: 2,6	1,5…4,2	–	D2TO20: 6,5 D2TO35: 4,2
Индуктивность, мкГн	< 0,1	< 0,1	–	< 0,1
Перегрузочная способность (PR/с), с = секунда	2 PR/5 c (R < 2 Ом) 1,6 PR/5 c (R ≥ 2 Ом)	1,5 PR / 5 c	–	D2TO20: 2 PR/5 c (R < 2 Ом) 1,6 PR/5 c (R ≥ 2 Ом) D2TO35: 1,7 PR/5 c (R < 2 Ом) 1,4 PR/5 (R ≥ 2 Ом)
Напряжение пробоя, В	2000	1500	–	2000
Тип корпуса	TO-220	TO-220 и TO-247	–	TO-263 = D2PAK
Точность номинала (стандартная/доступная)	±5 (1…10)	±5 (1…10)	±1 (0,5…10)	±5 (1…10)

Резисторы выпускаются по оптимизированной толстопленочной технологии. Производитель может изготовить резисторы по специальным требованиям заказчика, не выходящим за рамки отработанного технологического процесса.

Верхний предел диапазона мощных и высоковольтных резисторов VISHAY достигает 100 ГОм, минимальные значения начинаются от 0,01 Ом. Максимальная рассеиваемая мощность для серии

LPS достигает 800 Вт (конечно, при наличии соответствующего радиатора). Серии RPS и LPS отличаются очень высокой прочностью изоляции. Гарантированное напряжение пробоя составляет не менее 12000 В. Резисторы серий LTO100, D2TO35 и LPS имеют максимальное значение верхнего диапазона рабочих температур 175°С, что позволяет использовать эти резисторы при очень жестких условиях эксплуатации. Максимальные рабочие температуры для других серий находятся в пределах 125…155°С, что удовлетворяет требованиям большинства распространенных приложений.

Очень часто мощные резисторы в силовой электронике применяют в качестве токоизмерительных шунтов. Если схема преобразования энергии работает на относительно высоких частотах, то паразитная индуктивность измерительных резисторов должна иметь очень низкие значения. Большинство серий имеет индуктивность менее 0,1 мкГн (100 нГн). Серия RPS имеет паразитную индуктивность менее 50 нГн, то есть в два раза меньше по сравнению с остальными сериями.

При выборе мощного резистора, предназначенного для работы в импульсных схемах, необходимо обращать внимание на его перегрузочную способность. Этот параметр характеризуется способностью резистора выдерживать перегрузку по мощности в течение нескольких секунд (конкретное значение времени перегрузки указывается в документации производителя) по сравнению с номинальной мощностью. В таблицах 1 и 2 номинальная мощность обозначена двумя буквами PR (Power Rated). Для самых мощных серий RPS250 и LPS300 допускается четырехкратная перегрузка по мощности в течение 10 секунд.

Некоторые серии силовых резисторов выпускаются в стандартных корпусах SOT-227B (серия RTOP), ТО-220 (серия RTO), ТО-220 и ТО-247 (серия LTO), TO-263 = D2PAK (серия D2TO). Стандартные корпуса облегчают проектирование печатной платы и радиатора при снижении цены (стандартные корпуса стоят недорого).

Дополнительную информацию о рассмотренных в статье силовых резисторах можно найти на сайте производителя http://www.vishay.com/.

Получение технической информации, заказ образцов, поставка — e-mail: [email protected]





•••

Резисторы – RoboCraft

Резистор — самая простая и распространённая радиодеталь. Фактически это просто проводник с точно известным сопротивлением(маркированный и с выводами). Нужен он для выполнения закона ома=)

То есть, для ограничения тока. Если простым языком — чтоб тока больше чем надо, куда надо не пошло, а лишний улетел в тепло =)
Но из этого нехитрого назначения, столько всего полезного получается, что ниже вышла, просто неприличных размеров, простыня=)

На схемах обозначается, по отечественному — прямоугольничком, по зарубежному — угловатой пружинкой:

Номиналы
Основной параметр резистора — его сопротивление (их часто так и называют — “сопротивление”), измеряется оно в Омах(Ом, Ω ), если омов больше тысячи, то в КилоОмах (Ком, К), а если перевалили за миллион — в мегаомах (Мом).

Чтоб не говорить «пятнадцать тысяч ом» или не рисовать нули, говорят 15 кило ом.
Как граммы-килограммы=)

Значений сопротивлений резисторов (говорят «номиналов») не бесконечное множество — есть стандартные ряды значений. Так что не надо искать резистор 321ом — вряд ли найдёте, хотя в природе он наверное есть=) Но если вам срочно нужен именно он, то есть два выхода — простроечные-переменные резисторы (см ниже) или несколько соединённых резисторов.

Соединение резисторов
Соединять можно последовательно:

При этом сопротивления сложатся.

Ещё полезно знать(понимать), что ток через все последовательно соединённые резисторы будет одинаковый, а вот всё приложенное к ним напряжение поделится пропорционально сопротивлениям, согласно всё тому же закону Ома:

говорят — «на резисторе падает напряжение» На этом принципе строятся делители напряжения и шунты (см ниже).

А можно параллельно, тогда сопротивление цепочки уменьшится:

Проще параллелить одинаковые резисторы — общее сопротивление будет равно сопротивлению одного делённому на количество.

Тут тоже полезно знать(понимать), что при параллельном соединении напряжения на всех резисторах равны, а токи поделятся:

Старый немец Георг Ом рулит в электронике, ага=)

Ну и зачем они нужны?
В цифровой технике резисторы используются в основном для «подтяжки» — например подать на порт МК единичку(напр. питания), пока кнопка не нажата. Собственно резистор тут нужен не столько для подтяжки, сколько для ограничения тока, когда кнопку нажмут, ведь если его не будет — выйдет короткое замыкание:

Ещё часто светодиоду нужно ток ограничить:

Для обоих этих целей большого разнообразия номиналов не требуется:
Для подтяжки вообще не важно конкретное значение, скорее порядки — можно смело ставить единицы-десятки килоом.
Для светодиода, тоже необязательно выбирать резистор с точностью до 10ом — главное что бы ток был ниже номинального (см документацию, обычно — 20мА), а разница в свечении, скажем с 470ом и с 100ом весьма незначительна.

Второй вариант применения резисторов, как мы уже упомянули — делители напряжения(подробнее):

С помощью этой нехитрой схемы, применяя постоянные резисторы, можно измерять напряжения превышающие напряжения питания вашего контроллера— например контролировать заряд батареи.

А если подать на такую цепочку известное напряжение(стабилизированное напряжение питания, например) можно будет измерить сопротивление резистивного датчика, например фото- или терморезистора:

То есть померить температуру или узнать освещённость.

Кстати, обратите внимание на такую закономерность — если значок детали перечёркнут линией с «полкой» а на полке стоит значок какой-нибудь физической величины — то деталь эта чувствительна к этой самой величине. Например — тензорезистор, термистор, варистор. А если две стрелочки снаружи на деталь смотрят — то это неравнодушность к свету означает — фоторезистор например.

Мы уже сто раз сказали, что на резисторе падает напряжение пропорциональное его сопротивлению, но так же зависит это напряжение и от тока текущего через этот резистор. А значит зная сопротивление резистора и измерив напряжение на нём, можно измерить ток.
Например выяснить какой ток у нас потребляет двигатель и сделать вывод — буксуем, едем или застряли окончательно:

Тут тоже стоит обратить внимание на несколько вещей.
Во первых внутри значка резистора появились чёрточки — это так мощность любители ГОСТов обозначают.
На нерусских схемах просто рядом с резистором пишут, например — 5W.
Второй момент, это сопротивление нашего измерительного резистора (такой резистор называют «шунт»)
Оно довольно мало — это что бы не тратить зря энергию — мы же только измерить ток хотим, а не ограничить его — маршевым двигателям нужна вся доступная нам мощность! Да и выделится эта энергия исключительно в виде тепла:

Так что при неправильном расчёте/подборе вместо шунта(да кстати и вместо делителя и вместо балластного резистора) выйдет кипятильник.
А если мощность выделяемая на резисторе значительно превысит его рассеиваемую мощность — он зловонно сгорит:

Мощность стандартных современных резисторов — 1/4 вата (0,25вт).

0,25Вт это конечно не очень много, но тут дело ещё и в размере нагреваемой детали. 30Вт-ный паяльник греет довольно массивное жало градусов до 300 и бодро плавит не иллюзорные количества припоя. А для такой мелочи как резистор, хватит и полувата, что бы оставить вам на память о себе ожог.

Для шунтов применят резисторы мощностью в единицы-десятки ват:

Если мерить надо жуткие десятки-сотни ампер то на резисторы уже не размениваются, а ставят, собственно шунты:

(Фотка из вики)
А в народе применяют куски нержавейки, вольфрамовых электродов, отрезки нихрома и т.п.=)

Используя всё прочитанное, нетрудно догадаться, что вместо дефицитного, мощного, малоомного резистора можно поставить параллельно, например, десяток четверть-ватных одноомоников. Сопротивление их поделится на 10, а мощность этой колбасы вырастет в 10 раз(токи же поделятся).
Выйдет 0,1ома, 4Вт — вполне себе шунт на 0,5-6А.

Переменные и подстроечные резисторы
Вроде с постоянными резисторами справились. Осталось коротко отметить, что в случаях когда вам надо плавно чего-то настраивать/регулировать — громкость, яркость, задержку какую-нибудь — вам надо сообщить о своих намерениях контроллеру. Сделать это проще всего(в случае ардуины) изменением напряжения на его аналоговом входе. Перетыкать постоянные резисторы в делителе не очень удобно, поэтому лучше использовать переменный резистор:

Средний вывод(бегунок) — подвижный, механически связан с ручкой и перемещается по резистивной дорожке, подключенной к крайним выводам — её сопротивление — и есть номинал переменного резистора.
Поворачивая ручку вы меняете длину (а значит и сопротивление) участка дорожки между крайним выводом и бегунком. В среднем положении сопротивления левого и правого участков (говорят плечей) равны, в крайних положениях движок соединяется с соответствующим крайним выводом:

Так что в руках у нас готовый регулируемый делитель=)
Такое включение называют «потенциометр«(иногда и сам пер. резистор так называют), можно использовать не только для взаимодействия пользователя и девайса, но и для контроля положения (угла поворота), чего-нибудь как например в сервах. Только не стоит забывать об ограниченном ресурсе резистивной дорожки(стирается) и невысокой нагрузочной способности(механической) вала — см в конце.
Используя только одно плечо можно получить регулируемое сопротивление — такое включение называют «реостат».
Иногда, оставшуюся не подключённой ногу, замыкают на среднюю — что бы в воздухе не болталась — помехи не ловила.

Ещё важное наблюдение по условным обозначениям — если вы видите значок детали перечёркнутый стрелочкой — значит он регулируемый — его значение можно менять.

Но если крутить надо не беспрестанно, а только несколько раз за время эксплуатации девайса — торчащий вал может быть не удобен — место занимает, да и зацепить его можно, сбив тонкую настройку. В таких случаях применяют подстроечные резисторы (подстроечники, триммеры). Там всё тоже самое только вместо вала — шлиц под отвёртку:

Обозначаются, если по-честному, не со стрелочкой, а с этаким молоточком:

Вообще если уведите подобный молоточек на обозначении какой-либо детали — это подстрочный элемент — возможна регулировка.(ага, символ настройки — молоток=)

Маркировка
Со всеми вариантами обозначений и применений разобрались, осталось выяснить как выбрать нужный резистор из кучки для втыкания в девайс, собираемый по схеме.
Раньше, отечественные резисторы маркировались человеко-понятными надписями(вот прям так и писали «1кОм»), и всем было хорошо. Но монтажники-вредители имеют обыкновение втыкать их в плату как попало и надпись часто оказывалась не видна, или неумолимая агрессивная среда, порой уничтожала именно сторону с надписью. А ремонтники-сервисники потом рыдали, пытаясь выяснить сопротивление умершего резистора. В общем всё это, в конце концов, привело к появлению полосатых резисторов. Теперь как ни воткни — маркировка всегда видна, а вредоносной среде стало значительно сложнее стереть цветные кольца до полной не читаемости.
Вот только в мирных условиях отсутствия монтажников и едких растворителей, читать этот весёлый ГАИ-шный микрожезл, стало затруднительно=\ Или в таблицу глядеть или учить/запоминать или тестером тыкать. Что делать — прогресс.

Можно попробовать сочинить какую-нибудь мнемо-считалочку для запоминания. Тем более что в середине таблицы цвета расположены в классическом радужно-спектральном порядке: Каждый Охотник Желает Знать где Сидит Фазан.
Ещё можно воспользоваться ворохом программ на все возможные операционки и платформы. А некоторые из них могут сделать почти всё за вас=)
Так же встречается на переменных, подстроечных, и SMD — резисторах маркировка тремя (для особо точных — четырьмя) циферками — без букавок. Принцип тот же что и в цветовой маркировке: первые две(три) цифры — значение, последняя — степень десятки на которую это значение умножается. По простому — берём первые цифры и рисуем к ним количество ноликов указанное последней цифрой — получилось сопротивление в омах. Лишние нули переводим в десятичные приставки — кило- или мега-.

Если кто не в курсе — приставка кило- означает тысячу(применяя её, отбрасываем 3 нолика), мега- миллион (применяя её, отбрасываем 6 ноликов)

И напоследок пара моих любимых бородатейших баянов по сабжу:

Резисторы. назначение, виды, характеристики. примеры использования

Основные характеристики резисторов

Параметры, которые нужно учитывать при выборе резистора, зависят от характера схемы, в которой он будет использован. К основным характеристикам относятся:

• Номинальное сопротивление. Эта величина измеряется в Ом, 1 кОм (1000 Ом), 1 МОм (1000 кОм), 1 ГОм (1000 МОм).
• Максимальная рассеиваемая мощность — предельная мощность, которую способен рассеивать элемент при долговременном использовании. На схемах номинальную мощность рассеивания указывают только для мощных резюков. Чем выше мощность, тем больше размеры детали.
• Класс точности. Определяет, на сколько фактическая величина сопротивления может отличаться от заявленной.

При необходимости принимают во внимание предельное рабочее напряжение, избыточный шум, устойчивость к температуре и влаге, коэффициент напряжения. Если деталь планируется установить в аппарат, работающий на высоких и сверхвысоких частотах, учитывают паразитную емкость и паразитную индуктивность

Эти величины должны быть минимальными.

Расчет резисторов

Для подбора и установки элементов в схему необходимо предварительно рассчитать номинал и мощность компонентов.

Формула для расчета сопротивления и мощности

Сопротивление тока: формула

Используют Закон Ома для участка цепи, чтобы вычислить сопротивление резистора, формула имеет вид:

R = U/I,

где:

• U – напряжение на выводах элемента, В;
• I – сила тока на участке цепи, А.

Эта формула применима для токов постоянного направления. В случае расчётов для переменного тока берут в расчёт импеданс цепи Rz.

Важно! Строение схем не ограничивается установкой только одного резистора. Обычно их множество, соединены они между собой параллельно и последовательно

Для нахождения общего показателя применяют отдельные методы и формулы.

Последовательное соединение

При таком соединении «выход» одного элемента соединяется с «входом» другого, они идут последовательно друг за другом. Как рассчитать резистор в этом случае? Можно использовать электронный онлайн-калькулятор, можно применить формулу.

Общее значение будет составлять сумму сопротивлений компонентов, входящих в последовательное соединение:

R123 = R1+R2+R3.

На каждом из них произойдёт одинаковое падение напряжения: U1, U2, U3.

Параллельное соединение

При выполнении данного вида соединения одноимённые выводы соединяются попарно, формула имеет вид:

R = (R1 x R2)/ (R1 + R2).

Обычно полученное значение R бывает меньше меньшего из всех значений соединённых элементов.

Последовательное и параллельное соединения

Информация. На практике параллельное или последовательное присоединение применяют, когда нет детали необходимого номинала. Элементы для таких случаев подбирают одинаковой мощности и одного типа, чтобы не получить слабого звена.

Смешанное соединение

Рассчитывать общее сопротивление смешанных соединений возможно, применяя правило объединения. Сначала выбирают все параллельные и последовательные присоединения и составляют эквивалентные схемы замещения. Их начинают рассчитывать, используя формулы для каждого случая. Из полученной более простой схемы вновь выделяют параллельные и последовательные звенья и опять производят расчёты. Делают это до тех пор, пока не получат самое элементарное соединение или один эквивалентный элемент. Вычисленный результат будет являться искомым.

Метод расчёта при смешанном соединении

Мощность

Одного поиска значения сопротивления недостаточно для того, чтобы применить деталь. Необходимо узнать, на какую мощность должен быть рассчитан элемент. В противном случае он будет перегреваться и выйдет из строя. Мощные детали при поверхностном монтаже лучше устанавливать на радиатор.

Расчет мощности резистора выполняется по формуле:

Р = I² * R = U²/R,

где:

• Р – мощность, Вт;
• I – ток, А;
• U – напряжение, В;
• R – сопротивление, Ом.

После определения мощности резисторов по формуле подбирают комплектующие, исходя из графического обозначения на схемах.

Основные обозначения мощности резисторов

Маркировка резисторов

На корпусе резистора, как правило, наносится краской его тип, номинальная мощность, номинальное сопротивление, допуск и дата изготовления. Для маркировки малогабаритных резисторов используют бук-венно-цифровой код. Код состоит из цифр, обозначающих номинальное сопротивление, буквы, обозначающей единицу измерения, и буквы, указывающей допустимое отклонение сопротивления. Примеры наносимого на корпус резистора буквенного кода единиц измерения номинального сопротивления старого и нового стандартов приведены в табл. 1.

Если номинальное сопротивление выражается целым числом, то буквенный код ставится после этого числа. Если же номинальное сопротивление представляет собой десятичную дробь, то буква ставится- вместо запятой, разделяя целую и дробную части. В случае, когда десятичная дробь меньше единицы, целая часть (ноль) исключается.

При маркировке резисторов код допуска ставится после кодированного обозначения номинального сопротивления. Буквенные коды допусков приведены в табл. 2.

Например, обозначение 4К7В (или 4К7М) соответствует номинальному сопротивлению 4,7 кОм с допустимым отклонением 20%. В табл. 1 и 2 приведены буквенные коды, соответствующие как старым, так и новым стандартам, так как в настоящее время встречаются оба варианта. Номинальная мощность на малогабаритных резисторах не указывается, а определяется по размерам корпуса.

Таблица 1. Обозначение номинальной величины сопротивления на корпусах резисторов.

Полное обозначение	Сокращенное обозначение на корпусе
Обозначение	Примеры обозначения	Обозначение единиц измерения	Примеры обозначения
единиц измерении	Старое	Новое	Старое	Новое
Ом	Омы	13 Ом 470 0м	R	Е	13R 470R (К47)	13Е 470Е (К47)
кОм	килоОмы	1 кОм 5,6 кОм 27 кОм 100 кОм	К	К	1К0 5К6 27K 100К(М10)	1К0 5К6 27K 100К(М10)
МОм	мегаОмы	470 МОм 4,7 МОм 47 МОм	М	М	М47 4М7 47 М	М47 4М7 47М

Таблица 2. Буквенные коды допусков сопротивлений, наносимых на корпуса резисторов.

Допуск, %	±0,1	±0,2	±0,25	±0,5	±1	±2	±5	±10	±20	±30
Обозначение	старое	ж	У	—	Д	Р	Л	И	С	В	Ф
новое	в	—	С	D	F	G	J	К	М	N

Условные обозначения

Эти электроны , то носители заряда в электрической цепи, текут в направлении , противоположном от обычного электрического тока.

Символ для батареи в электрической схеме .

В проводящем материале движущиеся заряженные частицы, составляющие электрический ток, называются носителями заряда . В металлах, из которых состоят провода и другие проводники в большинстве электрических цепей , положительно заряженные атомные ядра атомов удерживаются в фиксированном положении, а отрицательно заряженные электроны являются носителями заряда, которые могут свободно перемещаться в металле. В других материалах, особенно в полупроводниках , носители заряда могут быть положительными или отрицательными, в зависимости от используемой легирующей примеси . Положительные и отрицательные носители заряда могут даже присутствовать одновременно, как это происходит в электролите в электрохимической ячейке .

Поток положительных зарядов дает такой же электрический ток и имеет тот же эффект в цепи, что и равный поток отрицательных зарядов в противоположном направлении. Поскольку ток может быть потоком либо положительных, либо отрицательных зарядов, либо обоих, необходимо соглашение о направлении тока, которое не зависит от типа носителей заряда . Направление обычного тока произвольно определяется как направление, в котором текут положительные заряды. Отрицательно заряженные носители, такие как электроны (носители заряда в металлических проводах и многих других компонентах электронных схем), поэтому текут в направлении, противоположном обычному течению тока в электрической цепи.

Справочное направление

Ток в проводе или элементе схемы может течь в любом из двух направлений. При определении переменной для представления текущего, то направление тока , представляющий положительный должен быть определен, как правило , с помощью стрелки на схему диаграммы схематическом . Это называется опорным направлением тока . При анализе электрических цепей фактическое направление тока через конкретный элемент цепи обычно неизвестно, пока анализ не будет завершен. Следовательно, эталонные направления токов часто назначаются произвольно. Когда схема решена, отрицательное значение тока подразумевает, что фактическое направление тока через этот элемент схемы противоположно выбранному опорному направлению.
я{\ displaystyle I} я{\ displaystyle I}

Материалы, из которых изготавливаются резисторы

В мире можно найти резисторы, изготовленные из самых разных материалов, каждый из которых имеет свои свойства и определенные области применения. Большинство инженеров-электронщиков используют типы, указанные ниже.

Проволочные резисторы

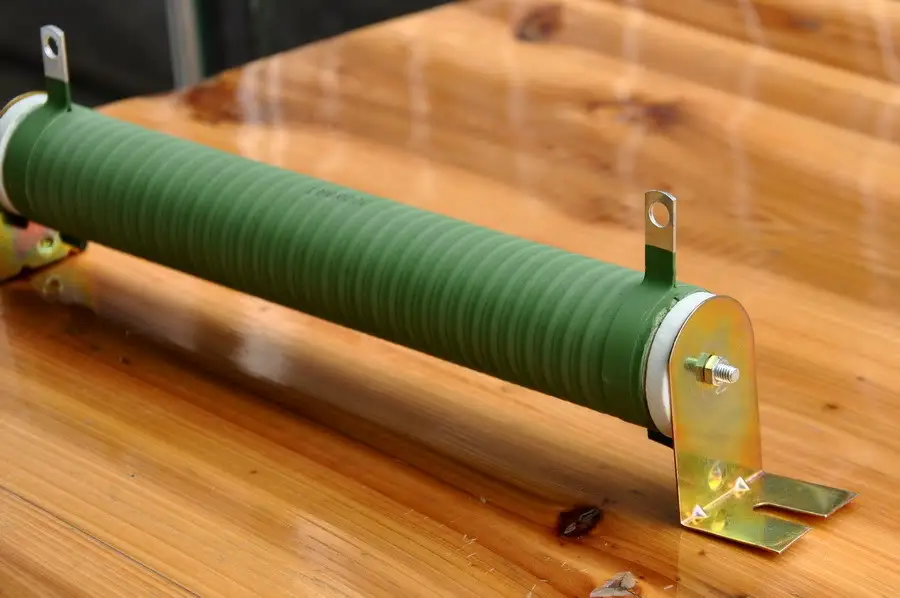

Рисунок 9 – Проволочные резисторы

Проволочные резисторы изготавливаются путем наматывания по спирали проволоки с высоким сопротивлением вокруг непроводящего сердечника. Обычно они применяются там, где нужна высокая точность или большая мощность. Сердечник обычно изготавливается из керамики или стекловолокна, а резистивная проволока из никель-хромового сплава, которая не подходит для приложений с частотами выше 50 кГц. Достоинствами проволочных резисторов являются низкий уровень шума и устойчивость к колебаниям температуры. Доступны резисторы со значениями сопротивления от 0,1 до 100 кОм и с точностью от 0,1% до 20%.

Металлопленочные резисторы

Рисунок 10 – Металлопленочные резисторы

Для металлопленочных резисторов обычно используют нитрид нихрома или тантала. Резистивный материал обычно составляет комбинация керамического материала и металла. Значение сопротивления изменяется путем вырезания с помощью лазера или абразива спирального рисунка в пленке, очень похожей на углеродную пленку. Металлопленочные резисторы обычно менее стабильны при изменениях температуры, чем проволочные резисторы, но лучше справляются с более высокими частотами.

Металлооксидные пленочные резисторы

Рисунок 11 – Металлооксидные пленочные резисторы

В металлооксидных резисторах используются оксиды металлов, такие как оксид олова, что немного отличает их от металлопленочных резисторов. Эти резисторы надежны и стабильны и работают при более высоких температурах, чем металлопленочные резисторы. По этой причине металлооксидные пленочные резисторы используются в приложениях, требующих высокой износостойкости.

Фольговые резисторы

Рисунок 12 – Фольговые резисторы

Фольговый резистор, разработанный в 1960-х годах, по-прежнему остается одним из самых точных и стабильных типов резисторов, которые вы найдете, и которые используются в приложениях с высокими требованиями к точности. Резистивный элемент составляет тонкая объемная металлическая фольга, которая приклеена на керамическую подложку. Фольговые резисторы имеют очень низкий температурный коэффициент сопротивления (ТКС).

Углеродные композиционные резисторы

Рисунок 13 – Углеродные композиционные резисторы

До 1960-х годов углеродные композиционные резисторы были стандартом для большинства приложений. Они надежны, но не очень точны (их допуск не может быть лучше примерно 5%). Для резистивного элемента углеродных резисторов используется смесь мелких частиц углерода и непроводящего керамического материала. Резистивному веществу придают форму цилиндра и запекают. Величину сопротивления определяют размеры корпуса и соотношение углерода и керамики. Использование большего количества углерода в процессе означает более низкое сопротивление. Углеродные композиционные резисторы по-прежнему полезны для определенных приложений из-за своей способности выдерживать мощные импульсы, хорошим примером применения может быть источник питания.

Углеродные пленочные резисторы

Углеродные пленочные резисторы представляют собой тонкую углеродную пленку (разрезанную по спирали для увеличения резистивного пути) на изолирующем цилиндрическом сердечнике. Такая конструкция позволяет получить более точное значение сопротивления, а также увеличивает величину сопротивления. Углеродные пленочные резисторы намного точнее, чем углеродные композиционные резисторы. В приложениях, требующих стабильности на высоких частотах, используются специальные углеродные пленочные резисторы.

Что такое резистор

Резистор – это сопротивление. Он является пассивным элементом в цепи и способен только уменьшать ток. Происхождение названия идет от латинского «resisto», что дословно на русском языке означает «сопротивляюсь».

Предназначен проводник для того, чтобы преобразовывать напряжение в силу тока и наоборот, он поглощает часть энергии и ограничивает ток. Основное применение приходится на электрические и электронные устройства.

Также есть два вида полупроводников:

• линейные, сопротивление у которых от тока и напряжения не зависит;
• нелинейные, способные изменить сопротивление в зависимости от значений протекающего тока и напряжения.

Основным параметром резисторов является номинальное напряжение.

Как выглядит

Элементы могут быть проволочные и непроволочные. Последние отлично выполнят свою функцию в высокочастотной цепи, внешний вид и процесс их изготовления отличаются. Различают резисторы общего применения и специального. Первые не превышают 10 мегаом, а вторые способны работать под напряжением 600 вольт и выше. Внешним видом они тоже отличаются. На фото ниже легко увидеть разницу и понять, как выглядит резистор.

Разница во внешнем виде и размерах

Из чего состоит

Намотав проволоку на каркас из керамики или прессованного порошка получится проволочный резистор. При этом сама проволока должна быть из нихрома, константана или манганина. Так получится создать полупроводник с высоким удельным сопротивлением.

Непроволочные элементы изготовлены на основе диэлектрика из проводящих смесей и пленок. Разделяют тонкослойные и композиционные, но все они имеют повышенную точность и стабильность в работе.

Регулировочные и подстроечные элементы представляют собой кольцевую резистивную пластину по которой движется бегунок. Он скользит по кругу, меняя расстояние точек на резистивном слое, в результате сопротивление меняется. Следует понять, что же делает резистор для прибора.

Для чего используется

Для чего нужен резистор? При помощи этой детали в электрической цепи можно ограничить количество проводимого тока, в результате правильно подобранной детали легко получить необходимую величину. Чем выше сопротивление, тем ниже будет на выходе сила тока, при условии стабильного напряжения.

Как работают резисторы понять легко, они могут использоваться в качестве преобразователя напряжения в ток и наоборот, в измерительных аппаратах их применяют для деления напряжения, а также они могут понизить или полностью устранить радиопомехи.

Обозначение на схемах

В России и Европе резистор на схеме обозначаются прямоугольником, размерами 4*10мм. Для определения значений сопротивления есть условные обозначения. Постоянный элемент на схеме обозначается следующим образом:

Обозночения постоянных элементов на схеме

Переменные, в том числе подстроечные, а также нелинейные следующим образом:

Обозначения переменных проводников

Резисторы постоянного сопротивления (постоянные резисторы).

Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным. Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, обладающий определенным омическим сопротивлением. По краям трубки напрессованы металлические колпачки, к которым приварены выводы резистора, сделанные из облуженной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

Керамическую трубку называют резистивным элементом и в зависимости от типа токопроводящего слоя, нанесенного на поверхность, резисторы разделяются на непроволочные и проволочные.

2.1. Непроволочные резисторы.

Непроволочные резисторы используются для работы в электрических цепях постоянного и переменного тока, в которых протекают сравнительно небольшие токи нагрузки. Резистивный элемент резистора выполнен в виде тонкой полупроводящей пленки, нанесенной на керамическое основание.

Полупроводящая пленка называется резистивным слоем и изготавливается из пленки однородного вещества толщиной 0,1 – 10 мкм (микрометр) или из микрокомпозиций. Микрокомпозиции могут быть выполнены из углерода, металлов и их сплавов, из окислов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из размельченной смеси проводящего вещества.

В зависимости от состава резистивного слоя резисторы разделяются на углеродистые, металлопленочные (металлизированные), металлодиэлектрические, металлоокисные и полупроводниковые. Наиболее широкое применение получили металлопленочные и углеродистые композиционные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированный, лакированный эмалью, теплостойкий), ВС (углеродистые) и КИМ, ТВО (композиционные).

Непроволочные резисторы отличаются малыми размерами и массой, низкой стоимостью, возможностью применения на высоких частотах до 10 ГГц. Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т.п. Но все же положительные свойства непроволочных резисторов настолько значительны, что именно они получили наибольшее применение.

2.2. Проволочные резисторы.

Проволочные резисторы применяются в электрических цепях постоянного тока. При изготовлении резистора на его корпус в один или два слоя наматывается тонкая проволока, сделанная из никелина, нихрома, константана или других сплавов с высоким удельным электрическим сопротивлением. Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольших размеров. Диаметр применяемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 – 0,05 мм.

Для защиты от механических или климатических воздействий и для закрепления витков резистор покрывается лаками и эмалями или герметизируется. Вид изоляции влияет на теплостойкость, электрическую прочность и наружный диаметр провода: чем больше диаметр провода, тем толще слой изоляции и тем выше электрическая прочность.

Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭТВ (теплостойкая эмаль), ПЭТК (теплостойкая эмаль), достоинством которой является небольшая толщина при достаточно высокой электрической прочности. Распространенными резисторами большой мощности являются проволочные эмалированные резисторы типа ПЭВ, ПЭВТ, С5-35 и др.

По сравнению с непроволочными резисторами проволочные отличаются более высокой стабильностью. Они могут работать при более высоких температурах, выдерживают значительные перегрузки. Однако они сложнее в производстве, дороже и малопригодны для использования на частотах выше 1- 2 МГц, так как обладают высокой собственной емкостью и индуктивностью, которые проявляются уже на частотах в несколько килогерц.

Поэтому в основном их применяют в цепях постоянного тока или тока низких частот, там, где требуются высокие точности и стабильность работы, а также способность выдерживать значительные токи перегрузки вызывающие значительный перегрев резистора.

С появлением микроконтроллеров современная техника стала более функциональнее и одновременно с этим намного миниатюрнее. Использование микроконтроллеров позволило упростить электронные схемы и тем самым уменьшить потребление тока устройствами, что сделало возможным миниатюризировать элементную базу. На рисунке ниже показаны SMD резисторы, которые припаиваются на плату со стороны печатного монтажа.

Плотность тока и закон Ома

Плотность тока — это скорость, с которой заряд проходит через выбранную единицу площади. Он определяется как вектор , величина которого представляет собой ток на единицу площади поперечного сечения. Как описано в разделе « , направление произвольное. Обычно, если движущиеся заряды положительны, то плотность тока имеет тот же знак, что и скорость зарядов. Для отрицательных зарядов знак плотности тока противоположен скорости заряда. В единицах СИ плотность тока (символ: j) выражается в основных единицах СИ — амперах на квадратный метр.

В линейных материалах, таких как металлы, и при низких частотах плотность тока на поверхности проводника одинакова. В таких условиях закон Ома гласит, что ток прямо пропорционален разности потенциалов между двумя концами (поперек) этого металлического (идеального) резистора (или другого омического устройства ):

язнак равноVр,{\ Displaystyle I = {V \ над R} \ ,,}

где — ток, измеренный в амперах; — разность потенциалов , измеренная в вольтах ; и — сопротивление , измеренное в Ом . Для переменных токов , особенно на более высоких частотах, скин-эффект заставляет ток неравномерно распределяться по поперечному сечению проводника с более высокой плотностью у поверхности, тем самым увеличивая кажущееся сопротивление.
я{\ displaystyle I}V{\ displaystyle V}р{\ displaystyle R}

Проволочные резисторы

Этот вид резисторов различаются по внешности и размера. Проволочные резисторы, как правило, изготавливают из длинного провода на основе сплавов, обычно хрома, никеля или сплава медно-никель-марганца. Этот вид резистора, пожалуй, один из самых старых видов. Проволочные резисторы имеют превосходные свойства, такие как высокие показатели мощности и низкие значения сопротивления. В процессе эксплуатации эти резисторы могут сильно нагреваться, и по этой причине их зачастую помещают в металлический ребристый корпус для лучшего охлаждения.

Электрический паяльник с регулировкой температуры

Мощность: 60/80 Вт, температура: 200’C-450’C, высококачествен…

Подробнее

Как найти сопротивление, напряжение

Зная формулу закона Ома для участка цепи, мы можем рассчитать напряжение и сопротивление. Напряжение находится как произведение силы тока и сопротивления.

Формула напряжения и сопротивления по закону Ома

Сопротивление можно найти, разделив напряжение на ток. Все действительно несложно. Если мы знаем, что к участку цепи было проложено определенное напряжение и знаем какой при этом был ток, мы можем рассчитать сопротивление. Для этого напряжение делим на ток. Получаем как раз величину сопротивления этого куска цепи.

С другой стороны, если мы знаем сопротивление и силу тока, которая должна быть, мы сможем рассчитать напряжение. Надо всего лишь перемножить силу тока и сопротивление. Это даст напряжение, которое необходимо подать на этот участок цепи чтобы получить требуемый ток.

Характеристики электротехнических материалов

Главной характеристикой в электротехнике считается удельная электропроводность, измеряемая в См/м. Она служит коэффициентом пропорциональности между вектором напряжённости поля и плотностью тока. Обозначается часто греческой буквой гамма γ. Удельное сопротивление признано величиной, обратной электропроводности. В результате формула, упомянутая выше, обретает вид: плотность тока прямо пропорциональна напряжённости поля и обратно пропорциональна удельному сопротивлению среды. Единицей измерения становится Ом м.

Рассматриваемое понятие сохраняет актуальность не только для твёрдых сред. К примеру, ток проводят жидкости-электролиты и ионизированные газы. Следовательно, в каждом случае допустимо ввести понятие удельного сопротивления, ведь через среду проходит электрический заряд. Найти в справочниках значения, к примеру, для сварочной дуги сложно по простой причине – подобными задачами не занимаются в достаточной степени. Это не востребовано

С момента обнаружением Дэви накала платиновой пластины электрическим током до внедрения в обиход лампочек накала прошло столетие – по схожей причине не сразу осознали важность, значимость открытия

Свойство материала

В зависимости от значения величины удельного сопротивления материалы делятся:

1. У проводников – менее 1/10000 Ом м.
2. У диэлектриков – свыше 100 млн. Ом м.
3. Полупроводники по значениям удельного сопротивления находятся между диэлектриками и проводниками.

Эти значения характеризуют исключительно способность тела сопротивляться прохождению электрического тока и не влияют на прочие аспекты (упругость, термостойкость). К примеру, магнитные материалы бывают проводниками, диэлектриками и полупроводниками.

Что такое резистор и для чего нужен

Пассивный элемент, имеющий определенное сопротивление (постоянное или переменное) называют резистором. Более точное определение вам не даст никто, но эта простая формулировка тем не менее отражает основное свойство этого радиоэлемента.

Для полноты картины, приводим определение из «Википедии»:

Есть еще сопротивления с нелинейными характеристиками, которые изменяют параметры в зависимости от различных условий: температуры, напряжения, света и т.д. Они хоть и являются сопротивлениями, но имеют отдельные названия (варистор, термистор и т.д.), немного иное обозначение и другие технические характеристики. В этой статье речь пойдет о постоянных и переменных резисторах, но тех, которые имеют линейные характеристики (почти линейные, так как идеала нет).

Называют эти элементы либо «резистор» либо «сопротивление». Первое название — произошло от латинского resistо, что переводится как сопротивление. Оба названия отражают основное предназначение этого элемента — изменять сопротивление электрической цепи. На схемах европейского происхождения постоянный резистор обозначается в виде небольшого прямоугольника. На американских схемах принято другое обозначение — в виде ломаной линии. В любом случае рядом со значком стоит латинская буква R и число, которое обозначает номер элемента.

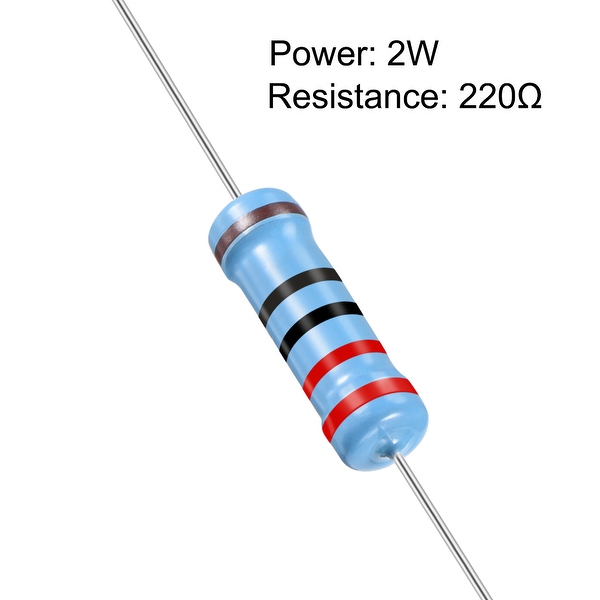

Как выглядит резистор: наиболее типичные виды постоянных резисторов и обозначение в схемах

В небольших схемах рядом с обозначением может стоять номинал, в больших в отдельной таблице (спецификации) прописан тип резистора и его параметры.

Обозначение резисторов на схеме с указанием номинального сопротивления

Без резистора не обходится ни одна схема. Ни электрическая, ни электронная. Назначение резисторов в цепи может быть таким:

• для ограничения тока;
• для создания падения напряжения до определенного значения.

Например, в цепи течет определенный ток, но надо использовать элемент, который не рассчитан на такой ток. В этом случае ставят резистор, после которого ток понижается до нужного уровня. Что делает резистор в схеме? Понижает ток до приемлемого значения. В этом случае часто называют их  токоограничивающими — по той задаче, которую они выполняют. Аналогично поступают и с напряжением, только рассчитывается в данном случае не ток, а напряжение.

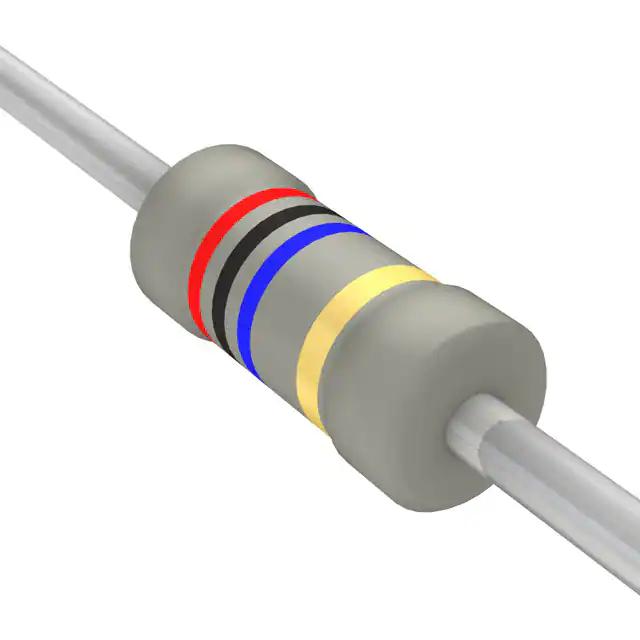

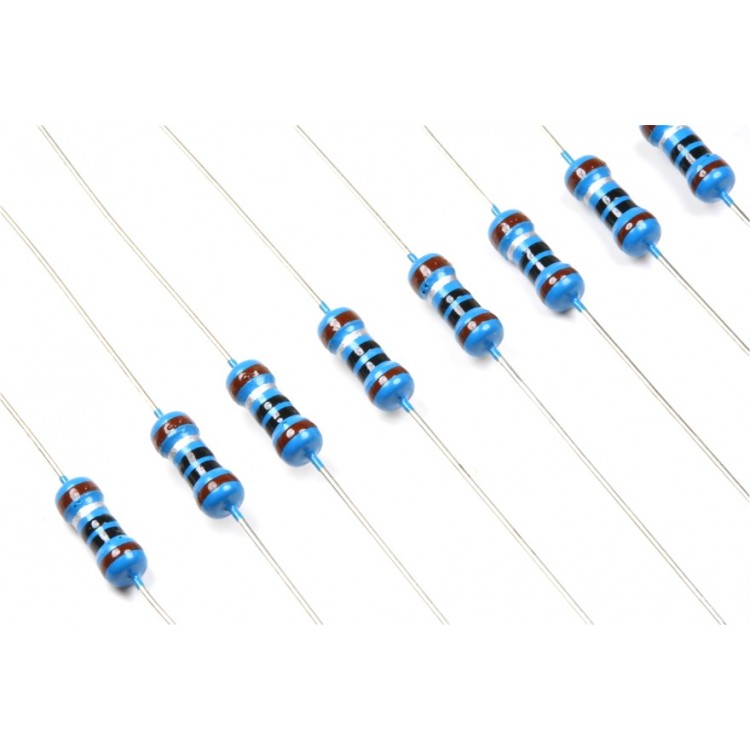

Виды резисторов: внешний вид постоянных сопротивлений. Справа SMD резистор — предназначен для поверхностного монтажа

Если говорить о внешнем виде, чаще всего, представляют собой небольшого размера цилиндр, от торцов которого отходят монтажные ножки. Чаще всего они выполнены из проволоки, реже из металлической ленты. Бывают резисторы в виде прямоугольного параллелепипеда (керамические) и в виде небольшого прямоугольника (SMD технология) для поверхностного монтажа на печатных платах.

СКИН-ЭФФЕКТ

Если пропустить по проводнику переменный электрический ток высокой частоты, то окажется, что весь ток в проводнике будет протекать по тонкому поверхностному слою. Это явление и называют скин-эффектом. Само название происходит от английского слова, означающего «кожа».

Для того чтобы понять, почему высокочастотный ток течет только по поверхности проводника, рассмотрим достаточно длинный цилиндрический проводник (см. рис.), к концам которого приложено переменное напряжение, изменяющееся во времени с частотой ω.

Начнем со случая ω = 0, т. е. постоянного напряжения, когда по проводнику течет постоянный электрический ток. Причина электрического тока — это электрическое поле, напряженность которого при постоянном напряжении одинакова в любой точке поперечного сечения. Следовательно, постоянный электрический ток равномерно распределен по всему сечению проводника. Ток в проводнике создает вокруг себя магнитное поле B → , силовые линии которого представляют собой концентрические окружности с центром на оси проводника; причем магнитное поле существует не только снаружи, но и внутри проводника. При постоянном токе магнитное поле никак не влияет на распределение тока по сечению.

Иначе обстоит дело в случае переменного электрического тока. Если ток в проводнике меняется во времени, то вместе с ним будет изменяться и магнитное поле. Значит, меняется и поток магнитного поля, проходящий через контур abcd, и в контуре возникает электродвижущая сила (ЭДС) магнитной индукции. Легко убедиться (используя «правило буравчика» и правило Ленца), что эта ЭДС всегда работает против тока на участке ab и в направлении тока на участке cd. Поэтому мгновенное значение тока в центре проводника будет меньше, чем на его краю. Чем больше частота переменного тока, тем быстрее во времени меняется магнитное поле, тем больше ЭДС индукций и тем меньше электрический ток в центре проводника. Ток как бы вытесняется магнитным полем на поверхность проводника. При очень высоких частотах ЭДС индукции становится настолько большой, что полностью компенсирует внешнее электрическое поле внутри проводника и весь ток протекает по тонкому поверхностному слою. Это и есть скин-эффект. Точные расчеты позволяют определить толщину скин-слоя на поверхности, по которому течет высокочастотный ток: δ=(10 7 ρ/(2πω)) 1/2 , где ρ — удельное сопротивление проводника. Например, при частоте ω = 10 6 толщина скин-слоя в медном проводнике составляет δ

Скин-эффект возникает не только для высокочастотных токов, изменяющихся во времени по закону синуса или косинуса; самое главное — чтобы ток изменялся во времени. В частности, скин-эффект возникает и в момент подключения проводника к источнику постоянного напряжения. В момент включения в контуре abed возникает большая ЭДС индукции, которая полностью компенсирует внешнее электрическое поле на оси проводника. Поэтому ток сначала появляется на поверхности проводника, затем постепенно нарастает в более глубоких слоях и в последнюю очередь на оси проводника. Этот процесс заканчивается, когда ток равномерно распределится по всему сечению проводника. Такое поведение электрического тока напоминает распространение тепла при нагревании тела: оказывается, что оба этих процесса описываются одинаковыми уравнениями.

В случае быстрого изменения тока обычно вводят характерное время, за которое происходит проникновение тока (и магнитного поля) внутрь проводника, — скиновое время:

t_ск = 4π 2 a 2 /(10 7 ρ), где a — радиус проводника. Чем меньше удельное сопротивление проводника, тем дольше ток и магнитное поле будут проникать в проводник.

Что же произойдет в том случае, когда ρ = 0, т. е. в случае, если мы имеем дело со сверхпроводником (см. Сверхпроводимость)? Формально скиновое время станет бесконечно большим, магнитное поле не сможет существовать в сверхпроводнике, а ток будет протекать только по его поверхности. Так и происходит на самом деле. Это явление называют эффектом Мейснера (впервые наблюдался в 1933 г. немецким физиком В. Мейснером).

Скин-эффект играет очень важную роль в тех областях науки и техники, где используются высокочастотные или быстро меняющиеся во времени электрические и магнитные поля. Это сверхвысокочастотная электроника, радиотехника, физика плазмы и т. д.

Источник

проводит ли стекло электрический ток? Почему?

Стекло при обычных условиях, т. е. в твердом состоянии, является изолятором, и эта его особенность широко используется. Например, металлические контакты — вводы — в приборах впаивают непосредственно в стекло. Однако в расплавленном состоянии стекло проводит электрический ток.

согласна с предыдущим ответом!

стекло не проводник и не диэлектрик, это полу проводник т. к. его свойства несовпадают ни с диэлектриками (пластичность, прочность, хорошая теплопроводность, горение) и проводниками (хорошая теплопроводность, стойкость к огню, остальные свойства могут быть разными в зависимости от вещества) но зато идентичны свойствам полупроводника. например при высокой температуре — проводник, при низкой — диэлектрик

Принцип работы

Резистор устанавливается в электрической цепи для ограничения тока, протекающего через цепь. Величина напряжения, которая на нем упадет, рассчитывается просто – по закону Ома:

U=IR

Падением напряжения называется то количество Вольт, которые появляются на выводах резистора, когда через него протекает ток. Соответственно, если на резисторе у нас упало напряжение, и через него протекает ток – значит на нём выделяется в тепло определенная мощность. В физике есть известная всем формула для нахождения мощности:

P=UI

Или для ускорения расчетов иногда удобно пользоваться формулой мощности через сопротивление:

P=U2/R=I2R

Как работает резистор? У каждого проводника есть определенная внутренняя структура. При протекании электрического тока электроны (носители зарядов) сталкиваются с различными неоднородностями структуры вещества и теряют энергию, она то и выделяется в виде тепла. Если вам сложно понять, то принцип работы сопротивления простыми словами можно сказать так:

Это величина, которая показывает насколько сложно протекать электрическому току через вещество. Она зависит от самого вещества – его удельного сопротивления.

Где: р – удельное сопротивление, l – длина проводника, S – площадь поперечного сечения.

Академик РАН Александр Сигов рассказал о перспективах российской микроэлектроники

Аргументы Недели → Интервью → № 38(833) 28 сентября — 4 октября 2022 13+

27 сентября 2022, 20:25 Андрей Угланов, Главный редактор АН

Выживет ли наша микроэлектроника после отказа от сотрудничества тайваньских и сингапурских фирм? Удастся ли нам обрести импортонезависимость? Кто автор «тайваньского чуда»? Из-за чего китайцы тормозят сотрудничество с нами в области микроэлектроники? Почему патенты русских учёных висят в коридоре голландской фирмы, а не у нас? Когда изменится система, по которой нашим учёным приходится ждать элементарного оборудования и реактивов по полгода? Зачем ракете микрочип? Способен ли сегодняшний первокурсник МИРЭА отличить транзистор от резистора? На эти и другие вопросы главному редактору «Аргументов недели» Андрею УГЛАНОВУ отвечает академик РАН, президент РТУ МИРЭА, специалист в области физики твёрдого тела, твердотельной электроники Александр СИГОВ.

– Александр Сергеевич, вы родились в Донецке, когда он ещё назывался Сталино. Вы поддерживаете связь с малой родиной?

– Могу с полной уверенностью сказать, что Донецк – это город науки. Особенно наука там стала расцветать с 60-х годов ХХ века. Тогда я там уже не жил, но у меня, как у любого российского специалиста в области физики твёрдого тела, со временем возникли там крепкие связи. Там были замечательные теоретики, научно-исследовательские институты. И до сих пор остались. Совсем недавно я получил от них сообщение с научной статьёй. Конечно, много людей уехало. Многие сейчас работают в российских вузах. Но люди остались, и я думаю, что всё в скором времени возродится. Самым мощным был Донецкий индустриальный институт. Позже, уже в хрущёвское время, открылся очень хороший университет. Советская ядерная физика зарождалась в том числе и в Харькове. Это был один из мощнейших научных центров. Там до войны работал Ландау. Что касается микроэлектроники, то первые советские транзисторы были созданы в Москве, а продолжались работы в Киеве.

– Сейчас миллиарды транзисторов умещаются на маленьком чипе. Я лет 15 назад разговаривал с академиком Соломоновым, «отцом» ракеты «Булава». Он говорил, что сейчас любое современное оружие является высокоточным. А это прежде всего электроника, которую закупали в Китае. Что-то изменилось за это время?

– До недавнего времени, а во многих случаях и до сих пор процесс изготовления микроэлектронных изделий в основном строился следующим образом. Проектирование выполнялось с использованием зарубежных систем автоматизированного проектирования (САПР). Затем эти проекты отправлялись на зарубежные фабрики – на Тайвань, в Сингапур и другие восточноазиатские страны. То есть работала формула «бензин ваш – идеи наши». Идеи российских учёных и разработчиков реализовывались на чужих мощностях. Сегодня все эти фабрики работать с нами отказались. Как следствие, правительство объявило в этой отрасли курс на импортозамещение, или, как я предпочитаю говорить, импортонезависимость. Мы идём к полной независимости от зарубежной элементной базы. Что касается Китая, чьи элементы использовались в том числе в космической отрасли, то это были радиационно нестойкие элементы, они выходили из строя. Нельзя сказать, что такое было всегда, но случалось нередко. Сейчас будет другой подход. Если говорить об оборонных изделиях, то это строгое выполнение норм, изделия будут проходить через военное представительство, с военной приёмкой по соответствующим нормативам. Но это небыстрый процесс. Сейчас важно создать собственную систему автоматизированного проектирования. Их много разных. Но, поскольку наши конструкторы раньше работали с зарубежными базами, нужно сделать так, чтобы наши базы с этими базами как-то сопрягались, чтобы можно было использовать данные, которые закладываются в уже существовавшие САПРы. Первоочередная задача – создать эти системы и научить людей с ними работать. И параллельно развивать собственное производство. В СССР была мощная электронная промышленность. Создавались средства производства, которых сегодня практически не осталось. Сейчас Минпромторг и Минобрнауки активно этим занимаются. Объявляются конкурсы по созданию промышленного оборудования для производства соответствующих изделий и элементной базы.

– От тайваньских процессоров и чипов зависели не только мы. От них зависят почти все мировые производители электроники.

– Я был на Тайване много раз. Работа там поставлена замечательно. У нашего университета есть договоры с Тайванем. Наши студенты ездили туда даже в этом году, и несколько человек там сейчас работают. Не знаю, как с этим будет обстоять дело дальше.

– Как получилось, что именно Тайвань стал мировой фабрикой и почти 70% мировых процессоров делается именно там? Может быть, как в создании «японского чуда», за этим стоят американские деньги?

– У меня свой взгляд на этот вопрос. Несомненно, туда вложили большие деньги крупные мировые компании. И в Тайвань, и в Южную Корею, и в Сингапур. Там было решено несколько проблем. Во-первых, воспитание собственных кадров. Не разработчиков, а тех, кто обслуживает производящее оборудование. В этой сфере высокие зарплаты, и, соответственно, за эти места идёт конкуренция, и работу получают действительно высокоподготовленные люди. Но большие деньги вложил и сам Тайвань. И даже в каком-то смысле в этом участвовал Китай. Свою роль сыграло и особое восточноазиатское отношение к работе. Люди выполняют отдельные операции, но делают это очень ответственно и качественно.

– Введён запрет на любое взаимодействие Тайваня с российскими фирмами. Даже знаменитый и очень хороший процессор «Байкал» делали там. Нужно дать ответ на это. Я знаю, что для процесса изготовления плат посредством лазера требуется газ неон. Этот газ выделялся на металлургических предприятиях в Мариуполе и Одессе, и 70% мирового рынка неона приходилось на них. Сейчас Мариуполь и Одесса от этого рынка отрезаны. Зато неон научились производить у нас. Напрашивается логичный ответ: если вы не даёте нам процессоры, то мы не дадим вам неон и вы сами эти процессоры изготовить не сможете.

– Я не могу сказать с уверенностью, поскольку это не в моей компетенции, но убеждён, что такой подход будет иметь место, если уже не имеет. Причём не только с газом, но и, скажем, с редкоземельными металлами и другими вещами, очень важными для электроники и которые экспортировались Китаем и Россией. Думаю, поставки их уже приостановлены.

– Насколько Китай преуспел в создании микропроцессоров и чипов? Ясно же, что следующим объектом экономической атаки после нас будет Китай. И как с этим обстоит дело у нас? Ведь китайцы не будут нам в этом помогать. Зачем им конкурент?

– Даже сейчас видно, что китайцы очень аккуратно притормаживают эти отношения с нами. То, что китайцами сделано в микроэлектронной промышленности, сделано на зарубежном оборудовании. Но в чём-то они очень серьёзно продвигаются, вкладывают в исследовательские работы огромные деньги и получают хорошие результаты. У нас такого, к сожалению, не наблюдается. Мы можем что-то сделать в лаборатории, но до производства это не доходит. Между лабораторными исследованиями и промышленностью у нас пролегает пропасть.

– Одна голландская фирма под названием ASML может полностью остановить микроэлектронную промышленность всего мира. Она единственная обладает технологией экстремальной ультрафиолетовой литографии, которая позволяет создавать элементы размером до 3 нанометров. Это означает повышение плотности полупроводниковых деталей на чипе. Фирма была создана на деньги ведущих мировых производителей. В их числе Samsung, Intel, Apple и другие. Обошлось это всё в 24 миллиарда долларов. Субподрядчиков у неё больше тысячи. Великая мировая кооперация. Если нас из этой системы отодвинули, то какие у нас перспективы? У нас в Зеленограде создают микрочипы с разрешением, кажется, 36 нанометров. В десять раз крупнее голландских.

– Даже хуже. Порядка 50–60.

– Разработчики могут дойти до физического предела в 1 нанометр. А дальше в дело вступает квантовая физика, где действуют другие принципы. Может быть, лучше пойти этим путём, если на обычном поприще у нас шансы призрачные?

– В нескольких наших научных учреждениях и университетах занимаются квантовым компьютингом. Результаты есть, но пока они показывают только принципиальную возможность создания такого компьютера. О реализации пока говорить не приходится. Когда это произойдёт – это будет мощнейший прорыв. Но это вопрос будущего. Зато активно развивается квантовая связь на принципах квантового шифрования. Фирма «Инфотекс» совместно с сотрудниками физического факультета МГУ очень хорошо продвинулась в этом направлении. Уже созданы линии такой связи. Они пока не очень длинные, но они существуют. По этой линии можно, например, позвонить ректору МГУ Садовничему и поговорить с ним.

– В чём смысл такой связи? В невозможности её подслушать?

– В том числе. Подобрать ключ к такому шифрованию невозможно, потому что он каждый раз будет разный.

– Директором по развитию и планированию в той самой уникальной фирме ASML работает русский учёный по фамилии Банин. И не он один. Там работает много русских учёных. На стенах этой фирмы висят рамочки с патентами, среди которых огромная часть принадлежит российским учёным. Почему они висят не у нас, а в Голландии? Здесь нашим учёным денег не хватает?

– Да, денег не хватает. А вторая причина в том, что у нашей промышленности до совсем недавнего времени не было такой заинтересованности, как на Западе, в скорейшем внедрении результатов. Завод или фабрика выпускает свою продукцию, выполняет свои планы, и разработка чего-то нового им не очень экономически интересна. А на Западе очень жёсткая конкуренция, и есть острая необходимость выбрасывать на рынок всё новую и новую продукцию, обладающую всё более лучшими характеристиками. Поэтому наших учёных так активно приглашают на Запад. Там они приносят огромную пользу, а мы теряем умы. И их изобретения уезжают вместе с ними. Думаю, что в очень близком будущем положение у нас изменится в лучшую сторону.

– А чем их удержать? Только деньгами?

– Я думаю, большинству из них было бы интересно работать в условиях, когда их изобретения сразу уходили бы в дело, в реальный сектор. И чтобы их работа, их эксперименты проходили в комфортных условиях. Чтобы ты не ждал заказанного реактива год, а получал бы его на второй или третий день.

– А сейчас для получения реактивов надо в тендере участвовать?

– Конечно! Есть определённые нормы по суммам, которые можно тратить без конкурса. Особенно если эти суммы бюджетные, однако и с внебюджетными средствами много трудностей! Но в основном все покупки идут по конкурсу. То есть нужно опубликовать условия конкурса, на протяжении установленного времени получать предложения по нему, потом собирается комиссия и определяет, кто именно поставит вам требуемое оборудование. Неоднократно этот вопрос поднимался перед президентом страны, и он поддерживал идею необходимых изменений законодательства. Но до сих пор в этом плане ничего не решено.

– У голландской ячейки размером в 2 нанометра и нашей размером 96 нанометров одинаковый функционал? Они различаются только размерами?

– Не стоит увлекаться модными представлениями, что чем меньше, тем лучше. В некоторых случаях это не имеет значения, а в некоторых большое даже предпочтительнее. В утюге, например, не нужны нанометры, там даже микроны будут отлично работать и даже лучше в силу своей большей надёжности. Но когда ты имеешь дело со схемами высокого уровня интеграции, сверхбольшими интегральными схемами, то чем меньше размер одного элемента, тем больше ты их можешь «загнать» в схему и тем больше функций ты сможешь реализовать в такой схеме.

– Классический пример, который у каждого под рукой, – это смартфон. Его функционал возрастает с каждым годом.

– Совершенно верно. Кроме расширяющегося функционала за счёт снижения размеров элементов мы получаем всё более высокое качество.

– Но если брать условную гиперзвуковую ракету с разделяющимися боеголовками, с её огромными размерами, то зачем там это нужно? Там можно поставить чип размером с бабушкин сундучок.

– Там размеры как раз не так критичны, хотя тоже важны. Там важнее надёжность.

– То есть говорить о беде в оборонке из-за невозможности получить наноразмерные электронные элементы не приходится?

– В некоторых случаях это всё же критично. Например, тот же смартфон вы сделать не сможете. Для ракет или кораблей это не так важно. Но есть другая проблема. В любой современной микросхеме десятки километров соединений между элементами. Одна из самых непростых проблем, которую нужно решать, создавая сверхбольшие интегральные схемы, – это проблема межсоединений, потому что там протекают токи и появляются соответствующие тепловые и индукционные потери. Сейчас делаются уже объёмные микросхемы, в которых много слоёв, и в каждом слое свои элементы. Слои эти нужно изолировать друг от друга хорошим диэлектриком с высокой диэлектрической проницаемостью. Но чем выше диэлектрическая проницаемость, тем больше будет ёмкость соответствующих паразитных конденсаторов, которые там возникают. Поэтому уже несколько лет развивается линия исследований по созданию прослоек между слоями микросхем с помощью диэлектриков с низкой диэлектрической проницаемостью. Тогда паразитные ёмкости будут меньше. Идёт борьба, с одной стороны, с токами и, с другой – с паразитными ёмкостями.

– В наше время было повальное увлечение электроникой. Все что-то паяли. Кто-то делал приёмники, кто-то – электрогитары. Из таких детей вырастали те, кто потом шёл в институты. Они уже могли отличить резистор от транзистора, понимали, что такое полупроводник. У меня ощущение, что сейчас мало кто вообще понимает, что это такое. Люди не знают, как всё работает, и умеют этим только пользоваться. Вы уже давно руководите знаменитым учреждением, которое раньше называлось Московский институт радиотехники, электроники и автоматики. Фантастический вуз. К вам каждый год поступают 4 тысячи студентов на бюджетные места и 4, 5 тысячи – на платные. Они хоть что-нибудь понимают?

– Всё не так мрачно. В этом году к нам поступило много людей, у которых балл ЕГЭ превышал 270 по трём экзаменам. Это очень хороший показатель. Если говорить об увлечённости, то радиолюбителей приходит меньше, чем раньше. Зато больше людей подкованы в области информационных технологий. Из 8, 5 тысячи на это направление поступило больше полутора тысяч. Мы третий вуз в стране после Московского физтеха и Новосибирского университета, который широко внедрил у себя систему контакта с промышленностью. Мы это называем системой «вуз – базовая кафедра – базовое предприятие». На таком триумвирате основана подготовка по очень многим направлениям. А этих направлений у нас больше ста. Начиная с третьего курса ребята всё больше и больше времени проводят на предприятии. Прямо там выполняют лабораторные работы. Им читают лекции лучшие специалисты страны. Мы связаны более чем с 50 предприятиями. Например, сегодня у нас был руководитель «Ростелекома» со своими вице-президентами. Создали первый в стране учебно-научный центр «Ростелекома».

– Вы, как и другие институты, сотрудничали с Российским фондом фундаментальных исследований РФФИ. Сколько студентов принимали в этом участие? И был ли от этого, как сейчас говорят, какой-то «выхлоп»?

– Как я уже сказал, у нас больше ста направлений подготовки и соответствующих кафедр. Около ста студентов участвовало в темах, которые выполнялись по грантам РФФИ. Ребята становились и авторами статей, и получали разного рода награды. Например, премии Академии наук по студенческим работам. Тех, кто хорошо работал, мы отбираем и оставляем на кафедрах или лабораториях. Это наша надежда. Это те, кто придёт после нас. А сейчас мы работаем вместе.

– В США есть знаменитый Массачусетский технологический институт. Чем отличается учёба там и у вас? Массачусетский университет получает ежегодно даже не сотни миллионов, а миллиарды долларов в виде пожертвований, за счёт чего и существует и развивается, собирая под свою крышу преподавателей со всего мира.

– Мы близки в своих идеях. Это подготовка специалистов, которые востребованы реальным сектором и которые сразу смогут приносить реальную пользу этому сектору. И с другой стороны, это подготовка научных работников с соответствующими задачами. Но наши возможности абсолютно разные. В Массачусетском технологическом только пожертвования ежегодно приносят миллиарды долларов. А есть ещё и государственное финансирование, и вклады оборонных компаний, и участие различных министерств США. Я там бывал неоднократно. У них только в отделе по работе с пожертвованиями работает больше ста человек. В их институте очень высокий уровень специалистов. Там сейчас работает больше 10 лауреатов Нобелевских премий. И это университет более широкого профиля, чем наш. Там есть и гуманитарные факультеты. Он просто держит своё традиционное название «технологический».

– А в вашем институте желают поработать индусы или китайцы?

– Да, мы регулярно получаем оттуда запросы. Мы постоянно контактируем с индийскими учёными. Они часто обращаются с просьбами взять кого-то из их молодых специалистов, защитивших диссертацию и ищущих своё место в жизни.

– Они же не учат ваших студентов?

– Нет, в основном эти просьбы касаются не преподавательской, а научной деятельности. А в преподавательской работе мы на самообеспечении. Во всяком случае пока.

Вы можете прокомментировать эту статью и оставить свое мнение на нашем канале в Дзен. Подписывайтесь и комментируйте

Подписывайтесь на Аргументы недели: Новости | Дзен | Telegram

• Александр Сигов
• российская микроэлектроника
• СССР
• электронная промышленность
• Тайвань

Новости МирТесен

Политика

Мнение

Политика

Политика

Общество

Культура

Политика

Экономика

Общество

В мире

В мире

Новости МирТесен

В мире

Мнение

Спорт

В мире

Общество

Мнение

Общество

Футбол

Происшествия

Защита от некорректной полярности на входе для DC-DC преобразователя на базе SX1308/MT3608

Всем привет. Сегодня я хочу рассказать про доработку, способную спасти большое количество модулей DC-DC преобразователей, не дав волшебному дыму, благодаря которому оно там всё и работает внутри, вырваться наружу)).

В частности, речь пойдёт про доработку всем известных, копеечных, мелких модулей DC-DC Step-Up, построенных на микросхемах SX1308 или MT3608, способных стабильно работать от 1-ой банки 18650, чего например, не может более мощная XL6009, но доработка годится и для неё

Данные модули, а точнее микросхемы на которых они построены, не лишены недостатков, среди которых: отсутствие защиты при КЗ выхода, отсутствие защиты при некорректной полярности входа. Всё это приводит к их быстрому поджариванию.

Вообще, изначально я начал делать доработку модуля ещё в начале лета, после того как спалил два таких модуля друг за другом.
В одном случае, я перепутал полярность входа, во втором уже точно не помню, то ли те же грабли с полярностью, толи всё таки было КЗ на выходе, да и не столь важно, главное что модулям хана.

Была так же идея сделать защиту по току, так как на этом модуле она типо есть встроенная, но работает она только при достаточно высоком сопротивлении нагрузки, и то это я узнал случайно (речь про SX1308).
Если на выходе будет либо очень низкое сопротивление нагрузки, либо вообще кз, модуль обречен на смерть в течении максимум 5-6 секунд, если на входе у него хорошая банка формата 18650, способная отдать значительные токи.
На MT3608 полноценной защита от кз выхода тоже нет, работает ли там защита при небольших токах, я не проверял.

Именно на защите по току я и застопорился. Рисовал с десяток вариантов в Proteus, основываясь на компараторе, потом переносил на макетку. Пару вариантов даже в ряде случаев работали, но только в ряде случаев, в общем хочу попробовать попозже ещё один вариант, жду дополнительные деталюшки, не ясно получится ли что то в итоге, так как я не профи в разработке схем, но посмотрим.

А так хотел сделать всё аналоговое, без применения микроконтроллеров и здоровенной схемы, ибо уже теряется смысл в такой доработке, ввиду сложности, гемора, стоимости, и общей целесообразности, ведь спалить модуль в случае перегрузки достаточно сложно: должно либо произойти кз в нагрузке, либо кз в проводах (например юзер по кривости рук замкнул два вывода сам), либо подключаем изначально не подходящую нагрузку, с током потребления более 2А, при сильно большом напряжении выхода (более подробно даташите).

На половину написанная статья так бы и весела в черновиках ещё бы пару месяцев (провисев почти 3), ведь я всё-таки хотел сделать DC-DC повышайку полностью неубиваемой, но в моём случае, спалить очередной модуль по некорректной полярности оказалось намного проще, и более того, сегодня я сжёг ещё один такой модуль, и вместе с ним относительно дорогостоящий передатчик для FPV (TS832) на 5.8ГГц (на входе там понижающий DC-DC преобразователь, есть небольшая надежда что после него ничего не сгорело, в том числе и аналоговая камера).
Модуль конечно вышел из строя по моей ошибке, так как я отвлекся и вставил батарею в холдер не той полярностью, во время тестирования дальности при пешем тестировании (можно было её вообще не вынимать её от туда или не использовать холдер, или просто поставив тумблер). Вот такая вот история. Теперь снова к микросхемам.

Если кто то не знает, то схема включения данных микросхем очень проста и идентична друг другу, приведу пример из документации на SX1308:

При выгорании силового ключа, встроенного в микросхему, на выходе модуля присутствует напряжение, примерно равное входу.

Более подробно о предыстории, а так же о том как колбасит модуль на базе XL6009, при питании от 3В (иногда попадается информация что на него можно подавать от 3В), рассказал на видео.

Так же, если кто то вдруг не знает как горят такие модули при КЗ, снял короткое видео:

Жгём модуль

Защита от не корректной полярности

Самый простой вариант по защите от не корректной полярности, просто впаять оригинальный диод Шоттки, например SS34, который в целом способен «прокачать» токи с которыми работает модуль.
Единственный минус данного варианта — небольшое падение напряжения на диоде, и соответственно рассеивание лишнего тепла, что актуально при питании от банок 18650.
С другой стороны, если мы что то питаем от банки 18650, и заботимся о токе потребления (стремимся его минимизировать), то наверное и переключать батарею особо часто мы не будем, только когда она полностью сядет и нам нужно будет её зарядить. Вероятность перепутывания полярности при редкой смене батареи мизерная, но она всё же есть, и согласитесь немного геморойно потом перепаивать такой модуль из-за того что случайно сожгли его, когда он вместе с потребителем уже где то установлен.

Решение проблемы было найдено на просторах хабра, приведу ссылку на оригинальную :статью

На всякий случай проверил вариант в Proteus, применимо к не самому лучшему P- канальному транзистору FU9024N, что лежал у меня дома, из заказанной когда то партии с Ali. Если кратко, то у данного транзистора, даже по меркам P канала высоковато сопротивление Исток-Сток (но при этом, относительно небольшая ёмкость затвора), и высоковато напряжение открытия, для надёжности, при работе в схемах с питанием около 3В, лучше искать транзисторы с меньшим пороговым напряжением открытия, например IRLML6402TRPBF (стоят копейки на Ali, единственное мелкий корпус и не очень большая мощность с которой они могут работать)

Получилось вот так:

Как видим, ток полностью течёт через полевик. На нагрузке (лампа, с сопротивлением 24Ом) есть падение напряжения относительно входных 3В, из-за достаточно высокого сопротивления полевика (цель была просто проверить работоспособность, а так по сути, конкретно этот полевик не сильно лучше диода Шоттки в плане рассеивания тепла через себя).

Более подробная информация о данной защите, а так же демонстрацию работы реальной схемы (макетная плата), показана на видео:

Возможно данный вариант защиты будет полезен таким же любителям палить модули, как и я)).

Тест и обзор: Ryzen 9 7950X и Ryzen 7 7700X (обновление: Ryzen 9 7900X и Ryzen 5 7600X)

Сегодня мы публикуем подробный тест процессоров Ryzen 9 7950X и Ryzen 7 7700X в линейке Ryzen 7000. Они перешли на архитектуру Zen 4, новый техпроцесс, новую корпусировку CPU и сокет, обзавелись поддержкой DDR5 и PCI Express 5. 0 – инноваций у новой платформы AMD довольно много. И каждую мы подробно рассмотрим в нашем обзоре. Обновление: мы добавили результаты Ryzen 9 7900X и Ryzen 5 7600X.

По техническим новинкам осень обещает быть жаркой. AMD, Intel и NVIDIA готовят многочисленные инновации по процессорам и видеокартам, хотя в ряде случаев придется смириться с увеличенным энергопотреблением. Сегодня гонку начинает AMD, которая представляет процессоры Ryzen 7000.

Но сегодняшняя атака AMD на рынок CPU не останется без ответа. Intel готовит новое поколение процессоров Raptor Lake. Они призваны усилить производительность гибридного дизайна. Но пока неизвестно, насколько хорошо они покажут себя по сравнению с процессорами Ryzen 7000. Поэтому следует подождать полной картины.

Подписывайтесь на группу Hardwareluxx ВКонтакте и на наш канал в Telegram (@hardwareluxxrussia).

Мы рекомендуем ознакомиться с нашим руководством по выбору лучшего процессора Intel и AMD на текущий квартал. Оно поможет выбрать оптимальный CPU за свои деньги и не запутаться в ассортименте моделей на рынке.

А сейчас перейдем к техническим подробностям новых CPU.

Сравнение процессоров Ryzen

	Ядра/ потоки	Базовая частота/Boost	Кэш L3	Кэш L2	TDP	Цена
Ryzen 9 7950X	16 / 32	4,5 / 5,7 ГГц	64 Мбайт	16 Мбайт	170 Вт	849 евро
Ryzen 9 5950X	16 / 32	3,4 / 4,9 ГГц	64 Мбайт	8 Мбайт	105 Вт	38.600 ₽
Ryzen 9 7900X	12 / 24	4,7 / 5,6 ГГц	64 Мбайт	12 Мбайт	170 Вт	669 евро
Ryzen 9 5900X	12 / 24	3,7 / 4,8 ГГц	64 Мбайт	6 Мбайт	105 Вт	29. 000 ₽
Ryzen 7 7700X	8 / 16	4,5 / 5,4 ГГц	32 Мбайт	8 Мбайт	105 Вт	479 евро
Ryzen 7 5800X	8 / 16	3,8 / 4,7 ГГц	32 Мбайт	4 Мбайт	105 Вт	24.000 ₽
Ryzen 5 7600X	6 / 12	4,7 / 5,3 ГГц	32 Мбайт	6 Мбайт	105 Вт	359 евро
Ryzen 5 5600X	6 / 12	3,7 / 4,6 ГГц	32 Мбайт	3 Мбайт	65 Вт	14.800 ₽

Новая флагманская модель Ryzen 9 7950X оснащена 16 ядрами, как и два предшественника. AMD пока не стала увеличивать число ядер, что можно назвать правильным решением. Все же 16 ядер вполне достаточны для 2022 года. Процессор Ryzen 9 7950X также выделяется самыми высокими тактовыми частотами, хотя все будет упираться в тепловой бюджет. Базовая частота 16 ядер – 4,5 ГГц, под однопоточной нагрузкой они могут работать с частотой до 5,7 ГГц. А через PBO процессоры могут приближаться к планке 6 ГГц, что мы оценим в тестах.

AMD увеличила кэш L2 на ядро с 512 кбайт до 1 Мбайт, суммарный объем L2 и L3 составляет 80 Мбайт. TDP увеличился со 105 до 170 Вт. Что касается PPT (Package Power Target), здесь мы получили прирост со 142 до 230 Вт. AMD устанавливает рекомендованную цену за Ryzen 9 7950X $699, что даже на $100 ниже по сравнению с Ryzen 9 5950X.

Процессор Ryzen 9 7900X оснащен 12 ядрами с тактовыми частотами от 4,7 до 5,6 ГГц. Кэш L3 идентичен флагманской модели, но кэш L2 меньше из-за 12 ядер. AMD также выставила здесь TDP 170 Вт, цена $549 идентична предыдущему поколению.

Сравнение Power Limit

	Ryzen 9 7950X	Ryzen 9 7900X	Ryzen 7 7700X	Ryzen 5 7600X
Thermal Design Power (TDP)	170 Вт	170 Вт	105 Вт	105 Вт
Max Socket Power (PPT)	230 Вт	230 Вт	142 Вт	142 Вт
Max Current (EDC)	225 A	225 A	170 A	170 A
Max Current, thermally limited (TDC)	160 A	160 A	110 A	110 A
TjMax	95 °C	95 °C	95 °C	95 °C
Auto Voltage Range	0,65 — 1,475 В	0,65 — 1,475 В	0,65 — 1,475 В	0,65 — 1,475 В

На средний сегмент ориентирован процессор Ryzen 7 7700X. Он предлагает восемь ядер и является преемником Ryzen 7 5800X. Тактовые частоты составляют от 4,5 до 5,4 ГГц. Поскольку используется только один кристалл CCD (Core Complex Die), кэш L3 уполовинен до 32 Мбайт. TDP 105 Вт находится на том же уровне, что и у high-end моделей предыдущего поколения. Цена $399 за Ryzen 7 7700X даже ниже, чем за Ryzen 7 5800X в момент его выхода.

Последней представленной моделью в первой фазе стал Ryzen 5 7600X. Он оснащен шестью ядрами на базовой частоте 4,7 ГГц, в режиме Boost она увеличивается до 5,3 ГГц. TDP выставлен на 105 Вт, а цена $299 идентична соответствующей модели в линейке Ryzen 5000.

Архитектура Zen 4

Раньше ходили слухи, что Zen 4 может стать своего рода Zen 3+, поэтому на революционные изменения рассчитывать не приходится. Причем подробности AMD пока не называет. Но изменений довольно много, что видно по заявленному приросту IPC 13%. Вместе с более высокими тактовыми частотами однопоточная производительность увеличилась на 29%.

Что касается изменений архитектуры Zen 4, AMD называет обновленную фронтальную часть конвейера, которая будет более эффективно нагружать функциональные блоки. Прирост IPC 13% здесь обусловлен улучшенным предсказанием ветвлений, более крупным кэшем L2 и оптимизированными блоками load/store.

Если быть более конкретным, AMD разделяет 13% прирост IPC по следующим долям: 40% — изменения фронтальной части конвейера, 20% — блоки load/store, еще 20% связаны с улучшением предсказания ветвлений. По 10% дают улучшения исполнительных блоков и более крупный кэш L2.

Кэш L3, который составляет 32 Мбайт на CCX, не изменился. В случае Ryzen 9 7950X с двумя CCD доступны 64 Мбайт, а у Ryzen 7 7700X с одним CCD мы получаем 32 Мбайт. Вполне возможно, что AMD добавит процессоры с кэшем 3D V-cache, но пока подтвержденной информации нет.

Архитектура Zen 4 впервые поддерживает набор инструкций AVX-512. У настольных процессоров Intel решила отключить данную функцию, но AMD теперь будет продавать процессоры с поддержкой 512-битных инструкций AVX-512, которые выполняются по 2x 256-битным конвейерам. Конечно, среди настольных ПК набор инструкций AVX-512 не так важен, если не считать бенчмарки и консольные эмуляторы, но ядра Zen 4 будут входить в состав не только процессоров Ryzen 7000, но и грядущих EPYC на дизайне Genoa. В серверном сегменте поддержка AVX-512 намного важнее, и здесь AMD сможет воспользоваться преимуществом намного лучше, чем с процессорами Ryzen.

Производство по 5-нм техпроцессу

Кристаллы CCD процессоров Ryzen 7000 с ядрами Zen 4 и 32 Мбайт кэша L3 производятся по 5-нм техпроцессу на мощностях TSMC. Площадь составляет 70 мм². Кристалл IOD теперь тоже производится TSMC, но уже по 6-нм техпроцессу. Он стал существенно крупнее – 122 мм², но все равно по числу транзисторов 3,4 млрд. едва достигает половины CCD.

Сравнение CCD и IOD разных поколений хорошо показывает, какой именно путь прошла AMD вместе с партером TSMC.

Сравнение техпроцесса, размера кристалла и числа транзисторов.

	Техпроцесс	Площадь кристалла	Число транзисторов	Плотность
Zen (Zeppelin)	14 нм	212 мм²	4,8 млрд.	22,6 MTr/mm²
Zen+ (Zeppelin)	12 нм	212 мм²	4,8 млрд.	22,6 MTr/mm²
CCD (Ryzen 3000)	7 нм	74 мм²	3,9 млрд.	52,7 MTr/mm²
IOD (Ryzen 3000)	12 нм	125 мм²	2,09 млрд.	16,7 MTr/mm²
CCD (Ryzen 5000)	7 нм	80,7 мм²	4,15 млрд.	51,4 MTr/mm²
IOD (Ryzen 5000)	12 нм	125 мм²	2,09 млрд.	16,7 MTr/mm²
CCD (Ryzen 7000)	5 нм	70 мм²	6,5 млрд.	92,9 MTr/mm²
IOD (Ryzen 7000)	6 нм	122 мм²	3,4 млрд.	27,9 MTr/mm²

Кристалл CCD процессоров Ryzen 7000 получил на 58% больше транзисторов по сравнению с предыдущим поколением, что наверняка можно связать с удвоением кэша L2 на ядро. Также сказались и другие изменения архитектуры Zen 4. Кристалл производится по 5-нм техпроцессу, плотность транзисторов почти удвоилась по сравнению с CCD процессоров Ryzen 5000, которые производятся по 7-нм техпроцессу. Меньшая площадь кристалла позволяет AMD получать больше чипов с подложки, что снижает себестоимость. Но здесь следует учитывать более высокие затраты из-за 5-нм техпроцесса, а также долю выхода годных кристаллов.

Что касается IOD, чип получил 3,4 млрд. транзисторов, что еще несколько лет назад было неслыханно для процессоров и GPU. В IOD теперь встроена графика, она наверняка и послужила причиной, почему AMD решила перейти на 6-нм техпроцесс TSMC вместо мощностей GlobalFoundries. IOD процессоров EPYC, скорее всего, будет отличаться.

AMD гордится тем, что компании удалось добиться отличных результатов по производству кристаллов вместе с TSMC, ядра Zen 4 удалось сделать на 50% меньше, чем производительные ядра Intel. При этом они работают на 50% эффективнее, если верить результатам AMD. Мы проведем собственные измерения эффективности, но AMD вместе с TSMC движется в правильном направлении.

Новая корпусировка и новый сокет

Кроме новых процессоров на архитектуре Zen 4, AMD переходит на новую корпусировку и новый сокет. Вместо μOPGA ZIF с 1.331 контактами, когда ножки располагались на процессоре, AM5 представляет собой сокет LGA ZIF, то есть подпружиненные ножки перенесены на сокет, они контактируют с соответствующими участками процессора.

Снизу CPU насчитывается 1. 718 контактных площадок. Дополнительные 387 контактов по сравнению с AM4 связаны с поддержкой DDR5 и PCI Express 5.0. Свой вклад внесла и более мощная система питания процессора Ryzen 7000.

Установка в сокет довольно простая, достаточно снять рычаг с крепления и поднять его. Затем процессор вставляется в сокет, значок треугольника на CPU должен совпадать с таким же на сокете. Наконец, рычаг ILM опускается и ставится в крепление. Штатно в сокет установлена заглушка, предотвращающая повреждение контактов сокета. Погнуть ножки процессора теперь уже не получится, в отличие от AM4.

Большинство кулеров под сокет AM4 совместимы и с AM5.

Интересно присмотреться к распределителю тепла новых процессоров. Многим он напомнил паука, поскольку с разных сторон имеются восемь выступов или «ножек». Между выступами установлены резисторы SMD, которые раньше были снизу корпусировки. Но места для них не осталось, поэтому AMD выбрала подобный дизайн.

Наносить термопасту на новый распределитель тепла довольно просто. Если не переусердствовать с количеством, то выдавливаться на PCB она не будет. Некоторые компоненты SMD имеют защитное покрытие, но не все.

<>Тест и обзор: Ryzen 9 7950X и Ryzen 7 7700X (обновление: Ryzen 9 7900X и Ryzen 5 7600X)
Подробности архитектуры Zen 4



13 лучших комплектов резисторов (Руководство по покупке 2022 г.)

Как вы знаете, резистор — это основной компонент, который вам всегда понадобится для любого проекта по электронике, который вы делаете. Я не могу вспомнить ни один из моих проектов, в которых не требовался бы резистор. Поэтому я думаю, что неразумно, если вы слишком увлекаетесь электроникой и всегда покупаете резисторы в соответствии с потребностями каждого проекта, это просто не очень экономично.

Решение состоит в том, чтобы купить весь комплект резисторов с различными значениями резисторов и полностью указать значения, которые требуются для вашего проекта или схемы, которую вы ремонтируете. Есть так много лучших комплектов резисторов, доступных на местном рынке или в Интернете. Просто выберите один комплект в соответствии с вашим бюджетом и требованиями.

Хотя резистор кажется простым устройством. Но поверьте мне, это не так просто. Есть несколько основных ключевых параметров, которые если вы случайно пропустите. У вас могут быть менее точные или иногда очень плохие результаты.

В этой статье я постараюсь дать вам все возможные подробности о том, как выбрать лучший набор резисторов, чтобы вы могли принять правильное решение. Кроме того, я стараюсь дать вам некоторые рекомендации, которые мне лично нравятся.

Содержание

• Выбор подходящего комплекта резисторов
  • Технические параметры, на которые следует обратить внимание при выборе высококачественных комплектов резисторов
  • a. Диапазон значений
  • б. Номинальная мощность
  • c. Медные провода
  • d. Резисторы из углеродного состава или углеродной пленки
  • e. Металлопленочные или металлооксидно-пленочные резисторы
  • f. Резисторы проволочные
  • г. Резисторы для поверхностного монтажа
• Список некоторых лучших комплектов резисторов
  • 1. Набор резисторов LORESO
  • 4. Набор резисторов AUKENIEN
  • 7. Комплект резисторов Joe Knows Electronics
  • 8. Комплект резисторов E-Projects
  • 9. Комплект резисторов The Best Resistor Kit от Elegoo
  • 10. Ассортимент резисторов MelkTemn
  • 12. Комплект резисторов BOJACK 3.03 9016 9016
  • Комплект резисторов BOJACK 0,5 Вт
  • Рекомендуемый лучший комплект резисторов для начинающих
• Резюме

Выбор правильного комплекта резисторов

Всегда полезно знать, какой тип резисторов вам нужно купить. Когда я начал изучать электронику, моей стратегией было сделать схему цепи, которая показалась мне интересной. Я попытался узнать все о схеме в целом, например, какая часть что делает?

После полного понимания схемы я ходил на рынок и покупал все компоненты. Я всегда совершал большую ошибку, сам того не осознавая, я просто купил все компоненты, не заботясь об их токе, напряжении и мощности. И угадайте, что компонент, который сгорел первым, всегда был резистором.

Я только что сжег много резисторов на своем пути. Со временем моя стратегия покупки пары дополнительных резисторов на случай, если они сгорят, изменилась, когда я узнал о понятиях рейтинга резисторов. С этого момента мой мир в безопасности. Теперь я хочу помочь вам сделать ваш мир безопаснее.

Технические параметры, на которые следует обращать внимание при выборе высококачественных комплектов резисторов

Теперь давайте рассмотрим некоторые моменты, которые следует учитывать при покупке комплекта резисторов для вашего проекта.

а. Диапазон значений

Лучше всего иметь большое количество резисторов. Но имейте в виду, вам не нужно так много значений все время. Итак, видим, что значения стандартны. Хороший схемотехник всегда выбирает стандартные значения, иначе возникают проблемы с энергопотреблением и точностью.

Ниже приведена таблица стандартных номиналов резисторов для справки.

Кроме допустимых значений 5 % доступны значения 1 %, 2 % и 10 %. Это зависит от требований ваших проектов.

Таким образом, ваши комплекты резисторов должны иметь различные номиналы, но они должны быть стандартными. Не беспокойтесь о других значениях, вы всегда можете получить их, играя параллельные и последовательные комбинации.

б. Номинальная мощность

Игнорируйте этот параметр, и есть вероятность, что вы сожжете много резисторов. Обычно, когда вы новичок в электронике, вы не знаете, какое напряжение вы должны подавать, и из-за этого недостатка знаний вы делаете слишком много и заставляете вещи гореть.

В случае с резистором, как и с любым другим компонентом, нужно очень внимательно относиться к тому, какую мощность он ему отдает. Под номинальной мощностью я имею в виду предельную мощность. Доступны различные номинальные мощности, среди которых 1/8 Вт, 1/4 Вт, 1/2 Вт и 1 Вт.

Эти значения мощности просто представляют номинальную мощность резистора. Это предупреждающий знак, говорящий вам не превышать эти пределы мощности, иначе вы сожжете свое устройство. Вопрос в том, как узнать, какую номинальную мощность вам нужно купить. Позвольте мне объяснить это с помощью некоторых расчетов ниже:

Теперь давайте проверим напряжение.

Это означает, что резистор 1 кОм с номинальной мощностью 1/2 Вт может выдерживать максимальный ток 22 мА и напряжение 23 В. Если вы превысите эти пределы, ваш резистор сгорит. Так что будьте осторожны.

Надеюсь, это заставило вас подумать, что если ток и напряжение в вашей цепи находятся в указанном выше диапазоне, то есть 22 мА и 23 В, вам следует выбрать лучшие комплекты резисторов с номинальной мощностью 1/2 Вт. Используйте приведенные выше формулы и рассчитайте максимальные номинальные значения тока и напряжения для остальных номинальных мощностей.

в. Медные провода

Мы знаем, что резистор представляет собой устройство с двумя выводами. Два провода, клеммы, должны быть хорошего качества. Они должны быть густыми и крепкими. Потому что если они будут слишком слабыми, у вас будет много проблем, поставив их в макетную плату, или на пайку.

д. Резисторы из углеродного состава или углеродной пленки

Резисторы изготавливаются из различных материалов. Из-за этого они предпочтительнее друг друга в соответствии с требованиями схемы.

Резисторы из углеродного состава лучше всего подходят для поглощения высоких переходных процессов в течение коротких периодов времени. Это громоздкие резисторы, способные поглощать высокие переходные процессы. Из-за того, что они громоздки и склонны производить много шума, в наши дни они потеряли свое значение.

Они находят свое применение в цепях, где необходимо поглощать сильные переходные процессы, а также в старинных радиоприемниках. Затем они были модифицированы резисторами из углеродной пленки с меньшим уровнем шума. Углеродные пленочные резисторы меньше по размеру и более стабильны.

эл. Металлопленочные или металлооксидно-пленочные резисторы

Металлооксидно-пленочные резисторы состоят из тонкого слоя оксида металла, нанесенного на керамические проводники. Они были получены из углеродных пленочных резисторов с лучшими характеристиками. После этого появились металлопленочные резисторы с улучшенными характеристиками и гораздо меньшим уровнем шума. Это стандартные резисторы, используемые в наши дни, с допустимыми уровнями 1% или 2%.

ф. Резисторы с проволочной обмоткой

Эти резисторы стабильны и позволяют получить очень точные значения сопротивления, поэтому они используются для тестирования приборов и силовых приложений. Некоторые из них даже используются с радиаторами для снижения тепла.

г. Резисторы для поверхностного монтажа

Резисторы для поверхностного монтажа представляют собой крошечные резисторы, которые требуют особой осторожности при использовании в цепи. Вы должны паять его на печатной плате, и вы не можете играть с ним, используя макеты. Но об этом стоит знать и потратить на это некоторое время. Потому что по мере того, как вы будете учиться и учиться, вы закончите на этом резисторе.

Думаю, я поделился всей имеющейся у меня информацией по теме. Теперь давайте посмотрим на некоторые наборы резисторов. Я начну с самого простого, а затем расскажу о некоторых продвинутых наборах резисторов. Поэтому, пожалуйста, продолжайте читать.

Кроме того, имейте в виду, что я не собираюсь снова и снова повторять перечисленные выше особенности комплектов резисторов. Они применяются ко всем нижеперечисленным комплектам. Кроме того, я не собираюсь добавлять какие-то причудливые наборы, которые вы увидите в сети. Послушай, я инженер, и технические термины для меня более романтичны, чем внешний вид.

Список некоторых лучших комплектов резисторов

Выбор лучшего комплекта резисторов не должен быть большой проблемой. В общем, просто задайте эти вопросы и выберите тот, который подходит.

• Какая номинальная мощность мне нужна?
• Требуемый материал и допуск

Вкратце, если вы спешите, лучше всего подойдут металлопленочные резисторы с допуском 1%. Все лучшие бренды предоставляют набор резисторов с указанными характеристиками. Все самые лучшие и в одной ценовой категории.

1. Ассортиментный набор резисторов LORESO

Loreso — известный американский бренд, предлагающий все типы наборов электронных компонентов. Комплект резисторов этой марки состоит из 1200 штук резисторов 38 различных номиналов.

Все резисторы изготовлены из металлической пленки с номинальной мощностью 1/4 Вт, что является стандартной номинальной мощностью. Сопротивление колеблется от 0 до 1 МОм, покрывая все диапазоны, которые когда-либо понадобятся любителю для его проектов.

Если этот лучший набор резисторов привлек ваше внимание. Тогда вот ссылка LORESO Resistor Assortment Kit (ссылка на Amazon) , по которой вы можете следовать для дальнейших исследований.

Наилучшей альтернативой этому комплекту резисторов является следующий. Вы также можете проверить это:

• 2. Комплект резисторов AUSTOR, 1050 шт.

• 3. Ассортимент комплекта резисторов Guanruixin

4. Набор резисторов AUKENIEN

Еще один лучший набор резисторов от марки Aukenien. Он имеет в общей сложности 400 штук с 40 различными номиналами резисторов. Самое лучшее в этом комплекте то, что он доступен во всех необходимых номинальных мощностях.

Резисторы хорошо упакованы и упакованы в красивую коробку. Этот комплект соответствует требованиям RoHS и имеет допуск 1%. Если это то, что вам нравится, то вот ссылка, по которой вы можете узнать больше об этом наборе, Набор резисторов AUKENIEN (ссылка на Amazon) .

Наилучшей альтернативой этому комплекту резисторов является следующий. Вы также можете ознакомиться с ним:

• 5. Набор резисторов DEYUE

• 6. MCIGICM 30 Значения 1% Комплект резисторов

7. Комплект резисторов Joe Knows Electronics

Joe Knows Electronics из Лас-Вегаса — популярный бренд, производящий комплекты электронных компонентов. Бренд обеспечивает очень хорошее обслуживание клиентов. Служба поддержки клиентов всегда на связи, чтобы помочь вам в решении ваших проблем.

Набор резисторов Joe Knows имеет номинальную мощность 1/4 Вт. Переносимость очень хорошая. Пакет состоит из 16 различных номиналов стандартных Е12 от 0 до 10МОм, что очень приятно.

Прелесть Joe Knows в том, что каждое значение в омах индивидуально упаковано и аккуратно маркировано для удобства организации. Вы также можете проверить каждое значение, сравнив его с предоставленной таблицей цветовых кодов.

Если этот набор привлек ваше внимание, то вот ссылка, по которой вы можете узнать о нем больше, Комплект резисторов Joe Knows (Amazon Link)

На мой взгляд, преимуществом этого комплекта являются высококачественные толстые медные провода. Потому что толстые медные провода облегчают работу на макетной плате. Возможно, это будет первый набор для любителей электроники, мастеров-сделай сам и для всех, кто хочет потратить свое время на игры с электроникой.

8. Комплект резисторов E-Projects

Как и Joe Knows Electronics, E-Projects является популярным брендом благодаря отличному обслуживанию клиентов и разработке качественных электронных компонентов. Резисторы E-projects хороши для людей, которые играют с платами и макетами Arduino.

Прелесть набора резисторов E-Projects в том, что он организован и промаркирован в 43 упаковках по 25 штук в каждой. Каждый резистор имеет номинальную мощность 1/4 Вт, что очень хорошо для малых токов и напряжений. Просто вытащить резистор любого номинала из упаковки и поставить в проект.

Хотя я рекомендую, вы должны проверить каждое значение с помощью высокоточного мультиметра, прежде чем размещать его в своем проекте. Если у вас нет мультиметра, хотя бы проверьте его по цветовому коду, который находится здесь, в наборе резисторов.

Что примечательно в этом наборе, так это то, что он имеет толстые медные выводы, поэтому у вас не возникнет проблем с подключением его к макетной плате (жесткие выводы калибра 24, т. е. 0,022 дюйма, 0,55 мм) или работе с печатными платами. Все значения соответствуют стандарту E16 и идеально подходят для пайки печатных плат и макетных плат без пайки.

Если вы хотите узнать больше об этом наборе резисторов. Тогда вот ссылка, по которой вы можете перейти, E-Projects — комплект резисторов E6 (ссылка Amazon).

9. Лучший комплект резисторов от Elegoo

Как и другие упомянутые бренды, Elegoo славится производством аппаратных устройств, таких как роботы, светодиодные ленты, пульты дистанционного управления и многое другое. Elegoo производит продукцию высокого качества без каких-либо сомнений. Я лично верю в качественные бренды, бренды с проверенной репутацией в отрасли, и этот бренд является одним из них.

Лучший набор резисторов, который они делают, изготовлен из металлической пленки с допуском 1%, что является очень хорошей особенностью. Хорошо промаркированы и организованы с 17 различными значениями и сертификацией RoHS. Это лучше всего подходит для людей, играющих с Arduino.

Я привожу его здесь по двум личным причинам.

• Цена низкая, так как у вас есть только 17 различных номиналов резистора, что вполне справедливо.
• Во-вторых, низкая цена как раз из-за меньшего количества резисторов, а не из-за потери качества.

Чтобы узнать больше об этом наборе. Вот ссылка, Ассортимент комплекта резисторов ELEGOO (ссылка Amazon), , по которой вы можете следовать для собственных дальнейших исследований.

10. Ассортимент резисторов MelkTemn

Большинство наборов, которые вы видели выше, изготовлены на основе металлической пленки. Потому что с металлическими пленочными методами и технологиями возможен только допуск 1%. Вы могли также заметить, что такой разницы нет ни в одном наборе. Все отлично. Разница в наборе штук и номиналах.

Теперь, если вы хотите иметь набор резисторов с кучей номиналов, вам отлично подойдет MelkTemn. В нем 2600 штук со 130 различными значениями — это действительно потрясающе.

Резистор поставляется в хорошо организованной коробке. Имейте в виду, что этот набор ориентирован на проекты DIY. Лучше всего, если вы новичок и хотите поэкспериментировать с электроникой, особенно с пайкой.

Если хотите подробнее об этом наборе. Вот ссылка, по которой вы можете перейти для собственных дальнейших исследований, Набор резисторов MelkTemn (ссылка на Amazon).

Наилучшей альтернативой этому комплекту резисторов является следующий. Вы также можете проверить это:

• 11. Kookantage 130 Values ​​1/4 Вт Металлопленочный фиксированный резистор

12. Комплект резисторов BOJACK 1/4 Вт

Bojack — еще один популярный бренд, производящий комплекты качественных компонентов. В основном они сосредоточены на проектах «сделай сам» и производят компоненты, которые лучше всего подходят для практических проектов начального уровня.

Комплект резисторов от Bojack изготовлен из углеродной пленки, что означает, что он имеет допуск 5%, что приемлемо для электроники начального уровня. Этот комплект состоит из 1000 штук с 25 различными номиналами резисторов.

Номинальная мощность этого комплекта составляет 1/4 Вт, он имеет более толстые металлические штырьки для лучшего соединения и стабильной работы, которые помогут вам завершить проект электрических экспериментов быстрее и более плавно.

Чтобы узнать больше об этом наборе, перейдите по ссылке для дальнейшего исследования: Комплект резисторов BOJACK (ссылка Amazon)

13. Комплект резисторов BOJACK 0,5 Вт

рассчитан на 1/4, т.е. 0,25 Вт. Если вам нужен мощный резистор для вашего проекта, Borjack прикроет вам спину. Они также делают тот же набор резисторов, но с номиналом 1/2 или 0,5 Вт.

Вы можете заметить, что с ростом рейтинга увеличивается и толщина личности. Это потому, что теперь нам нужны дополнительные материалы в резисторе, чтобы компенсировать требования высокой мощности.

Этот комплект мощностью 0,5 Вт состоит из 1000 штук и 25 различных номиналов резисторов. Теперь, чтобы знать об этом наборе. Вот ссылка, Комплект резисторов BOJACK 0,5 Вт (ссылка Amazon) , вы можете следовать для своих дальнейших исследований.

Рекомендуемый лучший набор резисторов для начинающих

Вышеуказанные лучшие комплекты резисторов являются хорошими и достойными инвестициями. Моя личная рекомендация: если вы новичок в электронике, выбирайте модели с высокой мощностью и разумными размерами.

• Комплект резисторов AUSTOR (ссылка на Amazon)

Я говорю о высокой номинальной мощности, потому что на более ранних этапах работы с электроникой вы действительно не можете понять, какой ток протекает или каковы реальные напряжения. В таких ситуациях высокая номинальная мощность сэкономит вам время и порадует вас успехами в электронике. И я уверен, что когда вы потратите свое время на электронику, вы сможете точно знать, какой именно тип, номинал и номинал резистора вам нужен.

Резюме

Набор резисторов — это фундаментальная вещь, которую каждый, кто занимается электроникой, хочет иметь в своей лаборатории. Они не очень дорогие, но люди иногда игнорируют их и покупают резисторы для каждого нового проекта, что совсем не экономично.

В этой статье я попытаюсь перечислить все важные параметры любого лучшего комплекта резисторов и дать вам некоторые из моих рекомендаций на рынке.

Подводя итог перед покупкой любого набора, просто ответьте на следующие вопросы

• Какая мощность, напряжение и сила тока мне нужны
• Для какой точности, типа проекта нужен комплект резисторов

Надеюсь, эта статья помогла вам.

Другие полезные посты:

• Лучшие осциллографы
• Лучшие мультиметры для начинающих: полное руководство по покупке
• Лучший лабораторный блок питания [Как выбрать и купить лучший]

• Лучший генератор функций [от любителей до профессионалов]

• Лучший дешевый измеритель ESR – автоматический выбор диапазона, поддержка внутрисхемного тестирования

• Лучший миллиомметр – Тот, у которого качественные щупы

• Лучший измеритель ЭДС для начинающих – защитите себя от радиации

• Лучшая паяльная станция для начинающих (Краткое руководство по покупке)

• Анализаторы спектра для начинающих [Как выбрать лучший]

• Нужен лучший тестер непрерывности — найдите то, что работает удаленно

• Покупка лучших тестеров напряжения для электриков – что думать о

• 4 лучших USB-тестера по напряжению, току и емкости

• Анализаторы спектра для начинающих [Как выбрать лучший]

• Лучшие демонтажные станции – Как выбрать лучшую

• Обзор измерителя Excelvan M6013 [Лучший измеритель емкости]

• 3 лучших тестера транзисторов [руководство по покупке]

Спасибо и удачной жизни.

Вам это действительно нужно? Это поможет вам решить!

С помощью небольших электронных компонентов, таких как датчики, конденсаторы, резисторы, процессоры, контроллеры, диоды и светодиоды, довольно легко разрабатывать увлекательные забавные проекты. Одним из них является резистор .

Основная цель использования резистора — уменьшить протекание тока в цепи, тем самым сводя к минимуму огромные потери для электронных устройств.

Эти резисторы доступны на рынке по всему миру благодаря своей большой функциональности для создания интеллектуальных устройств, таких как геймеры, мобильные телефоны, мини-ПК, и позволяют людям всех возрастов исследовать свои знания в области электроники.

ELEGOO 17 Значения 1% Ассортимент комплекта резисторов, 0…

(2093)

BOJACK 50 Values ​​Набор резисторов 1350 шт. 0 Ом-5,6 МОм…

(594)

Комплект резисторов 1/8 Вт, Ltvystore Carbon Resistor…

(9)

Итак, когда дело доходит до выбора наборов резисторов, трудно выбрать правильный, потому что каждый из них уникален. Мы потратили несколько часов на изучение нескольких комплектов резисторов и выбрали лучших комплектов резисторов среди доступных.

Ознакомьтесь с ними подробно…

Комплекты резисторов	Узнать цену
Комплект резисторов MCIGICM	Проверить на Amazon
Ассортимент комплекта резисторов Elegoo, 17 значений (1 Ом–1 МОм)	Проверить на Amazon
Набор резисторов Bojack 50 Values ​​	Проверить на Amazon
Набор книг резисторов EEEEE	Проверить на Amazon
Магазин Haraqi Store 73 Набор резисторов Value	Проверить на Amazon
Комплект резисторов Aniann, 1280 шт.	Проверить на Amazon
Ассортимент резисторов Austor 38 Values ​​	Проверить на Amazon
Ltvystore 3120 штук (1 Ом-10 МОм) металлопленочных резисторов 1/4 Вт	Проверить на Amazon
Набор электронных компонентов OSOYOO	Проверить на Amazon
Комплект резисторов AUKENIEN	Проверить на Amazon

Обзоры лучших комплектов резисторов

1. MCIGICM 30 Values ​​Ассортимент резисторов, 600 шт. доступный ценовой диапазон.

Этот комплект включает в себя 600 штук в одном наборе, который включает 30 различных клапанов по 20 штук каждый в диапазоне от 10 Ом до 1 МОм. Резисторы имеют допуск ±1%. В комплект входит металлическая пленка 1/4 Вт, которая способствует лучшему соединению компонентов электроники и тем самым обеспечивает стабильную работу.

• Диапазон сопротивления 10 Ом – 1 МОм
• Допустимое отклонение резистора ±1%
• Количество – 600 (30 шт. X 20 шт.)

Эти резисторы с цветовой маркировкой и четкой маркировкой дадут вам знать об их значениях для облегчения подбора. Благодаря такому широкому диапазону значений сопротивления вы можете легко использовать их для создания различных электрических и электронных экспериментов, таких как наборы «сделай сам», разработка продукта или техническое обслуживание. Упаковка поставляется в антистатических пакетах, которые трудно повредить. Поскольку это небольшие компоненты, держите их подальше от детей и домашних животных.

Купить сейчас на Amazon

2. Ассортимент комплекта резисторов Elegoo на 17 номиналов (1 Ом–1 МОм)



Номер 2 в списке относится к бренду Elegoo. Это популярный бренд для производства аппаратных устройств, таких как роботы, светодиодные ленты, пульты дистанционного управления и многое другое. Она имеет достаточный опыт в производстве, а также реализует продукцию по разумным ценам.

Эта компания под торговой маркой Elegoo хороша в улучшении обслуживания клиентов. Когда вы покупаете этот комплект, вы получаете набор различных резисторов в диапазоне от 10 Ом до 10 МОм.

Руководство по цветовой маркировке поможет вам понять значения сопротивления и с легкостью применить их в электронных схемах. Вот некоторые из основных характеристик этого стартового набора Elegoo из 525 предметов:

• Металлическая пленка 1/4 Вт
• 1% допуска
• Штифт SWG с 24 выводами (0,022 дюйма, 0,55 мм)
• Руководство по цветовому кодированию
• Сертификат RoHS
• Пластиковый кейс

Удивительные компоненты, перечисленные в стартовом наборе Elegoo:

• 10 Ом, 20 Ом, 470 Ом, 2,2 кОм, 4,7 кОм, 22 кОм, 47 кОм, 100 кОм, 220 кОм, 470 кОм, 1 МОм (25 шт.)
• 100 Ом, 220 Ом, 1 кОм, 10 кОм (50 шт.)

В целом, набор из 525 маленьких резисторов Elegoo очень приемлем, имеет лучшее качество и большую стабильность. Поскольку компоненты резистора очень маленькие, не рекомендуется для детей младше 3 лет.

Купить сейчас на Amazon

3. Комплект резисторов Bojack 50 Values ​​



Этот набор резисторов марки BOJAK включает 1350 резисторов. Этого количества хватит на несколько проектов, самоделок и экспериментов.

Имеются 50 различных номиналов, включая 0 Ом, 1 Ом, 2,2 Ом, 4,7 Ом, 10 Ом, 15 Ом, 22 Ом, 33 Ом, 39 Ом, 47 Ом, 68 Ом, 100 Ом, 150 Ом, 220 Ом, 330 Ом, 510 Ом, 680 Ом, 1 кОм, 1,5 кОм, 2 кОм, 2,2 кОм, 3 кОм, 5,1 кОм, 5,6 кОм, 7,5 кОм, 8,2 кОм, 33 кОм, 47 кОм, 56 кОм, 100 кОм, 150 кОм, 220 кОм, 330 кОм, 470 кОм, 680 кОм, 2 МОм, 4,7 МОм, 5,6 МОм и другие.

Из этих 1350 штук 50 наиболее часто используемых (в том числе 10K, 100, 220, 1K) и 25 редко используемых резисторов. Чтобы избежать путаницы, руководство по цветовому коду снабжено подробными инструкциями.

Эти резисторы имеют допуск ±1%. Для лучшего соединения и стабильной работы предусмотрены толстые металлические контакты и металлическая пленка толщиной 1/4 Вт. Эти резисторы имеют сертификат RoHS. По сравнению с другими комплектами, этот немного дороже.

Купить сейчас на Amazon

4. Набор книг по резисторам EEEEE

EEEEE — это один из брендов, у которого любят покупать профессионалы и любители электроники. Большинство их продуктов доступны по цене и изготовлены из лучших материалов. Именно по этим причинам мы вошли в шорт-лист в качестве четвертого выбора лучших комплектов резисторов.

Этот комплект содержит 1095 резисторов с разными номиналами. Ниже приведены характеристики присутствующего резистора.

• Диапазон сопротивления 1 Ом-10 МОм
• Допустимое отклонение резистора ±1%
• Количество 1095

Все эти резисторы упакованы в 6-кольцевую полупрозрачную папку формата A5. Помимо хранения, это также помогает легко получить доступ к резисторам.

Вместе с комплектом вы получите краткую справочную карту с цветовой маркировкой резисторов и таблицей закона Ома.

Купить сейчас на Amazon

5. Магазин Haraqi 73 Набор резисторов Value

Торговая марка Haraqi предлагает высокоточные комплекты резисторов. Этот ассортиментный набор включает 1460 штук резисторов и 73 различных номинала. Их можно использовать в различных школьных экспериментах, проектах DIY и других.

Этот набор содержит 73 различных номинала по 20 штук каждого номинала, включая – 1,0, 1,2, 6,8, 8,2, 10, 12, 15, 18, 22, 27, 33, 150, 180, 220, 270, 33K, 39.К, 47К, 180К, 220К, 270К, 330К и другие.

Упаковываются отдельно в зависимости от стоимости и в пластиковом футляре. Каждый резистор имеет стандартные полоски и этикетку, которая позволяет шифровать значения на основе цветов. Они находятся в пределах допустимого диапазона 1%.

Каждый резистор идеально подходит для макетной платы. Они легко гнутся, но достаточно жесткие, чтобы удерживать положение. По сравнению с другими наборами резисторов, он не имеет серьезных недостатков, что делает его одним из лучших наборов резисторов.

Купить сейчас на Amazon

6. Набор резисторов Aniann, 1280 шт.

Этот ассортиментный набор включает 1280 шт. резисторов с наиболее часто используемыми номиналами от 1 Ом до 10 МОм. Вы получаете 68 различных значений по 20 штук каждого значения. Этот широкий диапазон номиналов резисторов делает этот набор очень универсальным для разнообразных электрических экспериментов и наборов для самостоятельной сборки.

Диапазон допуска резисторов составляет ±1%. В комплекте идет металлическая пленка 1/4w и толстые металлические штырьки, обеспечивающие лучшую температурную стабильность и стабильное соединение. Кроме того, это также позволяет комплекту издавать меньше шума и обеспечивает большую точность.

Ассортиментный набор включает 64 значения в диапазоне от 1 Ом до 10 МОм. С этим ассортиментом вам не понадобятся дополнительные резисторы для ваших проектов. Вы можете собрать его на проектах Arduino и других электрических и электронных экспериментах.

Резисторы сортируются по номиналу и маркируются в каждом ряду. Один небольшой недостаток заключается в том, что вы не получите отдельную сумку для каждого значения сопротивления, в отличие от других комплектов. Но это не главная проблема. У вас не возникнет проблем с определением номинала резисторов благодаря четкой маркировке. Комплект упакован в картонную коробку, защищающую резисторы во время транспортировки.

Купить на Amazon

7. Ассортимент резисторов Austor на 38 номиналов

Ассортимент резисторов от AUSTOR включает 1050 резисторов с 38 номиналами. Их диапазон допуска составляет ± 1%, и они поставляются с металлической пленкой мощностью ¼ Вт.

Они подходят для использования в электронных проектах DIY, школьных проектах, экспериментах, которые также включают Arduino. Значения резисторов, доступных в этом комплекте, включают 100 Ω, 200 Ω, 1K, 2K, 0 Ω, 10 Ω, 39Ом, 75 Ом, 100 Ом, 330 Ом, 470 Ом, 4,7 кОм, 22 кОм, 680 кОм, 1 м Ом, 2,2 кОм и некоторые другие.

Среди 1050 штук 50 штук имеют 4 обычных значения, а 25 штук имеют 34 обычных значения. Каждое значение упаковано индивидуально в пластиковый чехол, а все резисторы упакованы в пластиковый кейс для удобства хранения и организации.

Цветовая маркировка помогает определить правильное значение сопротивления. В целом, этот комплект резисторов стоит своих денег.

Купить сейчас на Amazon

8. Ассортимент резисторов Ltvystore 1/8 Вт

Следующим в списке является Ltvystore, который является популярным брендом для разработки небольших электронных компонентов, стремящихся обеспечить высокое качество обслуживания клиентов. Из-за его замечательных характеристик и портативности мы присвоили ему номер 8.

Этот высококачественный комплект резисторов мощностью 1/8 Вт отличается стабильной выходной мощностью, высокой точностью и низкотемпературным коэффициентом полезного действия. При подключении резисторов к аппаратной схеме формировать на выходе малошумящий сигнал. Этот пакет угольных резисторов мощностью 1/8 Вт с четкой маркировкой (каждый набор в небольших пакетах) в картонной коробке поможет вам быстро и легко найти правильный вариант. Основные характеристики комплектов резисторов Ltvystore:

• Диапазон сопротивления: 1 Ом – 10 МОм
• Допустимое отклонение резистора составляет ±5%
• Количество – 1260 шт.

Этот замечательный набор содержит 1260 штук резисторов 63 номиналов в диапазоне от 1 Ом до 10 МОм. В целом, производительность комплекта резисторов Ltvystore хороша и очень подходит для создания забавных проектов, проектов DIY, Arduino или других. Даже новичок может эффективно использовать эти резисторы, и это лучший способ получить мгновенную коллекцию резисторов. Кроме того, он предлагает 30-дневный безусловный возврат средств и доставку любого недостающего резистора, если вы отправите им электронное письмо.

Купить сейчас на Amazon

9. Набор электронных компонентов OSOYOO

OSOYOO — еще один надежный бренд, когда дело доходит до покупки электронных компонентов. В этот комплект входят различные компоненты, включая резисторы.

Другие компоненты включают керамические конденсаторы, диоды, транзисторы, электролитические конденсаторы и светодиоды. Этот большой ассортимент является идеальной инвестицией для любителей электроники и профессионалов.

Характеристики резисторов включают

• Диапазон сопротивления 1 Ом-10 МОм
• Допустимое отклонение резистора 1%
• Количество 1390

Различные номиналы резисторов: 10 Ом, 22 Ом, 47 Ом, 100 Ом, 150 Ом, 200 Ом, 220 Ом, 270 Ом, 330 Ом, 470 Ом, 510 Ом, 680 Ом, 1 кОм, 2 кОм, 2,2 кОм, 3,3 кОм, 4,7 кОм, 5,8 кОм КОм, 10КОм, 20КОм, 47КОм, 51КОм, 68КОм, 100КОм, 220КОм, 300КОм, 470КОм, 680КОм, 1М.

Все компоненты, включая резисторы, упакованы в пластиковый пакет. Что касается резисторов, то они имеют клеймо в соответствии с номиналом.

Купить сейчас на Amazon

10. Ассортимент резисторов AUKENIEN

Последний, но не менее важный продукт в нашем списке принадлежит надежному и экономичному бренду AUKENIEN. По сравнению с другими брендами они более доступны по цене.

Некоторыми преимуществами резисторов, входящих в этот комплект, являются низкие допуски, широкий рабочий диапазон, хорошие шумовые характеристики, низкотемпературный коэффициент сопротивления и долговременная стабильность.

• Диапазон сопротивления 1 Ом-10 МОм
• Допустимое отклонение резистора 1%
• Количество 400

The 40 different values ​​of the resistors include 0Ω 10Ω 22Ω 47Ω 51Ω 68Ω 100Ω 150Ω 200Ω 220Ω 300Ω 330Ω 470Ω 510Ω 680Ω 1KΩ 2KΩ 2.2KΩ 3.3KΩ 4.7KΩ 5.1KΩ 6.8KΩ 10KΩ 22KΩ 33KΩ 47KΩ 51KΩ 68KΩ 100KΩ 150KΩ 220KΩ 300KΩ 330KΩ 470KΩ 510KΩ 680 кОм 1 МОм 2,2 МОм 5,1 МОм 10 МОм

Все резисторы собраны и упакованы в пластиковую коробку, легкую и удобную для переноски. Резисторы, присутствующие в этом наборе, имеют лучшие соединения и более толстые контакты.

Купить сейчас на Amazon

Заключение

Это подводит нас к концу сеанса, комплекты резисторов. Когда дело доходит до выбора лучшего, набор резисторов MCIGICM 30 Values ​​из 600 штук является нашим главным приоритетом в списке лучших наборов резисторов из-за его функциональности, стабильной работы и более широких возможностей подключения.

Комплекты резисторов предлагают номиналы от 10 Ом до 10 МОм по разумным ценам и обеспечивают качественное обслуживание клиентов. Это может быть отличным стартовым набором для инженеров и началом реализации различных проектов «сделай сам».

Ознакомьтесь с этими удивительными наборами резисторов и поделитесь с нами своим опытом в разделе комментариев ниже.

Иногда самый мощный акт сопротивления — это ничегонеделание Правильно. Вот почему в преамбуле Всеобщей декларации прав человека говорится, что люди будут «вынуждены прибегнуть, в крайнем случае, к восстанию», если права человека не будут соблюдаться, и почему защита прав человека сформулирована во многих резолюции поддерживает сопротивление колониализму и апартеиду.

Иначе и быть не могло. Если ваши права нарушены, вы должны обратиться за помощью. Обычно это можно было бы найти в законе и в судах, но когда мы сталкиваемся с жестокой и непримиримой несправедливостью, этим средством является сопротивление. Но когда другие сопротивляются, а мы симпатизируем их целям, что нам делать? Ответ удивителен.

С осени 2018 года в течение примерно года группа, известная как Extinction Rebellion (XR), организовала ряд подрывных акций протеста в Соединенном Королевстве, на лондонских мостах и ​​в нескольких городских центрах, остановив дорожное движение. Протестующие обращали внимание на необходимость немедленных действий в связи с чрезвычайной климатической ситуацией. С их точки зрения, это были акты сопротивления, привлекающие внимание к несправедливости и бездействию. Что должен делать тот, кто симпатизирует этому делу и их действиям? Если можно, то ничего. Но есть разные способы ничего не делать. Важно, чтобы вы ничего не делали правильно и по правильным причинам. Позволь мне объяснить.

Права подразумевают обязанности. Если у вас есть право на что-то, другие люди несут перед вами определенные обязанности. Право на сопротивление порождает как минимум три негативные обязанности: невмешательство, невмешательство и отказ от сотрудничества.

Простейшая из них — обязанность невмешательства. Если человек имеет право что-то делать, то его фундаментальная обязанность не мешать ему делать это. Итак, если человек реализует свое право на сопротивление, то наблюдатели обязаны терпеть и не вмешиваться. Это кажется очевидным, но во время лондонских протестов XR был довольно шокирующий случай, когда эта обязанность не соблюдалась. В октябре 2019 г., протестующие остановили движение лондонских поездов, взобравшись на вагоны. В Каннинг-Тауне на востоке Лондона одного протестующего стащили с крыши вагона, и на него напали пассажиры. Это нарушение обязанности невмешательства. Возможно, люди были возмущены тем, что их день был сорван, но это не оправдывает их поведения. Это может раздражать, но мы обязаны ничего не делать.

Но просто не вмешиваться в дела людей недостаточно. Сопротивление несправедливости часто организовано. В дополнение к обязательству не мешать отдельным лицам, должна быть также обязанность не чинить препятствий организациям. Это часто упускается из виду, но существует множество способов, которыми люди могут непреднамеренно препятствовать организованному сопротивлению. В 1849 г., Генри «Бокс» Браун избежал рабства, отправив себя в ящике из Вирджинии в Пенсильванию. Это стало сенсацией в средствах массовой информации, и аболиционист Фредерик Дуглас сетовал на этот факт, потому что он фактически закрыл путь из рабства: если бы журналисты были более осмотрительны, то больше людей могли бы избежать рабства по почте. В эпоху Twitter, Snapchat, Facebook и TikTok легко непреднамеренно помешать организациям, борющимся с несправедливостью. Публикация видео или фото в социальных сетях может привести к тому, что протестующий будет опознан полицией или к закрытию путей отхода. Мы не должны мешать тому, что пытаются делать те, кто совершает акты сопротивления. Выполнение обязанности не создавать препятствий требует от нас более добросовестного отношения к тому, как мы общаемся.

Последней отрицательной обязанностью является отказ от сотрудничества с агентствами, которые подавляют сопротивление. Если мы не должны непреднамеренно препятствовать сопротивлению, из этого следует, что мы не должны активно помогать его подавлять. Агентства, которые занимаются подавлением сопротивления, часто зависят от помощи третьих лиц. Как обнаружил академик Хуан Эспиндола в своем исследовании Германской Демократической Республики 1949–1990 годов, широкая сеть «неофициальных сотрудников», которые информировали о диссидентах и ​​оказывали материально-техническую поддержку Штази, назывались «органами дыхания» государства. Без сотрудничества несправедливые режимы задыхаются. Мы можем подумать, что сегодня нас не заставляют так сотрудничать, но можно взглянуть на решение Apple в 2019 году. удалить приложение, которое пыталось информировать протестующих за демократию в Гонконге, где полиция сосредоточилась и применила слезоточивый газ. Вполне возможно, что по мере роста сопротивления изменению климата «либерально-демократические» государства могут применять аналогичное давление. Правило простое: не стукачь.

Итак, у нас есть по крайней мере эти три обязательства не делать ничего. Есть ли что-то еще, чего мы не должны делать? Одним из вариантов было бы последовать примеру философа Генри Дэвида Торо, который в 1846 году прекратил платить налоги в ответ на неспровоцированную войну правительства США с Мексикой и постоянную поддержку рабства. Торо отказался поддерживать государство, столь погрязшее в несправедливости. Должны ли мы сделать то же самое в отношении чрезвычайной климатической ситуации? На данном этапе я бы сказал нет. Демократические государства по-прежнему обеспечивают достаточную защиту прав человека, чтобы гарантировать некоторую постоянную поддержку, хотя она может ослабнуть по мере эскалации чрезвычайной климатической ситуации.

Итак, теперь, когда вы знаете, как выполнить свое обязательство «ничего не делать», вы должны начать (не) делать это. Без сомнения, будет много возможностей, теперь, когда мы приветствовали новое десятилетие антропоцена и территорию размером почти с Англию, выжженную из-за засухи во всем мире, усугубляемой повышением температуры, вызванным изменением климата. В последнее время взоры всего мира были прикованы к Австралии, потому что это первое развитое постиндустриальное государство, которое серьезно пострадало и не смогло сдержать (или, в рамках своего руководства, даже признать) климатическую чрезвычайную ситуацию. Можно надеяться, что правительства во всем мире справятся с этой экзистенциальной угрозой, но уклончивость, резкость и бездумный оптимизм, которые характеризовали реакцию на COVID-19пандемия во многих развитых странах не внушает особых надежд. Оставленные без внимания последствия изменения климата будут продолжать распространяться, и тысячи австралийцев, вышедших на улицы в знак протеста в январе 2020 года, будут вдохновлять других на акты сопротивления по мере того, как чрезвычайная ситуация продолжается. Если мы не можем присоединиться к протестующим, у нас все еще есть обязанность поддерживать их своим сознательным бездействием. Важно не только то, что вы делаете, но и то, чего вы не делаете.

Политическая философияПолитика и управлениеПрава человека и правосудие

30 марта 2020 г.

Управление сопротивлением изменениям Обзор

Сопротивление изменениям является нормальным и ожидаемым, но что, если бы мы могли устранить хотя бы половину сопротивления, возникающего при реализации инициативы по изменению? Вопрос не в том, столкнемся ли мы с сопротивлением изменениям. Мы будем. Вместо этого мы должны понимать, как мы будем поддерживать затронутых людей и группы в процессе изменений и управлять сопротивлением, чтобы свести последствия к минимуму.

Почему возникает сопротивление

Изменения порождают тревогу и страх. Текущее состояние имеет огромную удерживающую силу, а неуверенность в успехе и страх перед неизвестным могут блокировать изменения и создавать сопротивление. Эти физические и эмоциональные реакции сами по себе достаточно сильны, чтобы вызвать сопротивление изменениям. Но сопротивление — это нечто большее, чем наша эмоциональная реакция. С точки зрения управления изменениями мы должны изучить другие факторы, влияющие на сопротивление сотрудников изменениям:

• Влияние на их работу
• Доверие к людям, сообщающим об изменении
• Личные факторы, включая финансы, возраст, здоровье, мобильность и семейное положение
• Согласование изменения с их системой ценностей
• История обработки изменений организацией

Даже когда пострадавшие люди и группы могут согласовать изменения со своими личными интересами и системами убеждений, неуверенность в успехе и страх перед неизвестным остаются серьезными препятствиями на пути к изменениям.

Как выглядит сопротивление переменам?

Проши использует слово «сопротивление» для описания физиологических и психологических реакций на изменения, которые проявляются в определенном поведении. На вопрос во время вебинара Prosci о том, как выглядит сопротивление переменам в их организациях, участники вебинара дали более 350 ответов. Мы проанализировали и синтезировали ответы, чтобы получить следующие категории сопротивления:

• Эмоции – Страх, потеря, печаль, гнев, тревога, разочарование, депрессия, сосредоточенность на себе
• Отстранение – Молчание, игнорирование сообщений, безразличие, апатия, низкий моральный дух
• Воздействие на работу – Снижение производительности/эффективности, несоблюдение требований, прогулы, ошибки
• Отыгрыш – Конфликт, споры, саботаж; властное, агрессивное или пассивно-агрессивное поведение
• Негатив – Слухи/сплетни, недопонимание, жалобы, фокус на проблемах, празднование неудач
• Избегание — Игнорирование изменений, возврат к старому поведению, обходные пути, отказ от ответственности
• Возведение барьеров – Оправдания, встречные подходы, вербовка инакомыслящих, секретность, нарушение доверия
• Контроль – Задавать много вопросов, влиять на результаты, защищать текущее состояние, используя статус

Изменение — это индивидуальное явление, как и сопротивление. Основная причина сопротивления одного человека может отличаться от причины сопротивления другого человека, потому что она зависит от таких факторов, как личная история, текущие события в его жизни и другие текущие изменения на работе. Независимо от источника или того, как оно выглядит, сопротивление изменениям оказывает негативное влияние на инициативы и организацию.

Издержки и риски сопротивления переменам

Сопротивление не бесплатно. Если мы займем позицию, что сопротивление изменениям неизбежно и сложно, и решим не решать его напрямую, мы заплатим цену в виде результатов изменений и, в конечном счете, выгоды от реализации.

Сопротивление было определено как главное препятствие на пути к успешным изменениям в каждом сравнительном исследовании Prosci Best Practices in Change Management. Участники исследования выделяют следующие издержки сопротивления:

• Отложенный проект или инициатива
• Отказ от проекта
• Снижение производительности
• Большой прогул
• Потеря ценных сотрудников
• Добавлены финансовые затраты и риск отказа для инициативы
• Неэффективные процессы
• Недостигнутые цели и плохие результаты
• История ошибок изменений

Сопротивление и унифицированное ценностное предложение

Единое ценностное предложение — это организационная структура для описания и продвижения организационных изменений, в том числе того, как рабочие потоки технической стороны (управление проектами) и рабочие потоки на стороне людей (управление изменениями) объединяются для достижения успеха. сдача. В Prosci мы называем унифицированное ценностное предложение «управлением изменениями на странице», потому что оно четко и лаконично описывает систему элементов, необходимых для достижения успеха в конкретном проекте или инициативе по изменению.

Организационные изменения проходят через три состояния изменения, начиная с текущего состояния, переходя через переходное состояние и в конечном итоге достигая желаемого будущего состояния.

Управление сопротивлением включает в себя принятие мер, необходимых для смягчения сопротивления на протяжении всего жизненного цикла проекта, чтобы люди могли самостоятельно успешно переходить к будущему состоянию с желаемыми уровнями внедрения и использования. Это приводит к достижению целей проекта и организационных преимуществ. Без управления сопротивлением пострадавшие люди могут никогда не достичь желаемого будущего состояния, что ставит под угрозу способность организации перейти к будущему состоянию.

Сопротивление коренится в состояниях изменения

Сопротивление может проявляться в любом из трех состояний. Коренные причины такого сопротивления исходят из конкретных проблем, которые обычно возникают у пострадавших людей в каждом штате:

Триггеры сопротивления	Чувство или беспокойство	Основная причина
Выход из текущего состояния	Ощущение, что что-то отнимают	Комфорт с известным
Прохождение переходного состояния	Опыт пребывания в неизвестной или меняющейся среде	Неуверенность в том, что ждет впереди
Прибытие в будущее состояние	Задача сделать что-то новое	Страх перед неизвестностью

Как управлять сопротивлением переменам

Цель управления сопротивлением — смягчить воздействие сопротивления, а не обязательно пытаться его устранить. Не всякое сопротивление можно избежать или устранить, и некоторое сопротивление важно для информирования команды об аспектах самого изменения (т. е. конструктивное сопротивление).

Следующие два направления управления резистентностью помогут смягчить негативные последствия и сократить продолжительность резистентности:

1. Предотвращение резистентности

Это основное направление управления резистентностью, которое включает планирование, устранение или устранение резистентности путем эффективного применения управление изменениями.
Профилактика резистентности в значительной степени заключается в прогнозировании и выявлении вероятной резистентности на раннем этапе. Мы должны рассмотреть, откуда может исходить сопротивление, а также возражения или опасения, которые вызывают сопротивление (коренные причины), а затем принять меры по их устранению до того, как они возникнут.

2. Реакция резистентности

Реакция резистентности включает выработку эффективных ответов, когда резистентность становится продолжительной или постоянной. Это требует принятия соответствующих адаптивных мер. Менеджеры по персоналу и спонсоры играют важную роль в этой работе.

Управление сопротивлением и трехэтапный процесс Prosci

Разработка преднамеренного подхода к управлению сопротивлением изменениям встроена в методологию Prosci и трехэтапный процесс.

Фаза 1 – Подготовить подход

Предотвращение сопротивления начинается при создании Стратегии управления изменениями, которую можно получить на этапе 1 – Подготовить подход. Эти действия сосредоточены на раннем выявлении и ожидаемых точках сопротивления, поэтому на раннем этапе процесса изменений можно разработать специальную тактику. Эти тактики основаны на понимании того, что изменение означает для людей. Это происходит на этапе определения воздействия. Конкретные риски также выявляются при проведении оценок рисков.

Фаза 2 — Управление изменениями

Действия по предотвращению сопротивления встроены в Фазу 2 — Управление изменениями на этапе «Планирование и действие». Это дает людям возможность пройти через их переходы ADKAR и позволяет команде изменений устранять вероятные препятствия на пути к изменениям. Действия по реагированию на постоянное, всепроникающее сопротивление встроены в стадию действий по адаптации.

Конкретные элементы деятельности по управлению сопротивлением также часто интегрируются в План спонсора и План менеджера по персоналу. В зависимости от размера вашего проекта или инициативы и ожидаемого уровня сопротивления вы можете разработать отдельный План управления сопротивлением для вашего проекта или инициативы. План управления резистентностью — это необязательный план, который вы можете разработать на этом этапе, чтобы усилить воздействие ваших усилий по управлению резистентностью. В качестве «расширенного» плана этот план будет дополнять основные планы (План спонсора, План менеджера по персоналу, План коммуникаций и План обучения), когда ситуация требует дополнительных тактик для преодоления сопротивления инициативе.

Этап 3 — Поддержание результатов

На этапе 3 — Поддержание результатов мы анализируем производительность, чтобы понять ход инициативы, результаты ADKAR и статус действий по управлению изменениями. Управление резистентностью на этапе 3 — Устойчивые результаты состоит из оценки эффективности деятельности по управлению резистентностью и документирования извлеченных уроков на будущее.

Предвидеть, интегрировать и активировать

Управление сопротивлением организационным изменениям включает в себя эффективное предвидение сопротивления, интеграцию действий и действий по управлению сопротивлением в планы управления изменениями, а затем активацию ролей, с которыми сталкиваются люди в организации, которые будут проводить действия по управлению сопротивлением.

Предвосхищение сопротивления

На этапе 1 — Подготовительный подход мы определяем общий подход к управлению изменениями, который включает разработку специальных тактик для преодоления ожидаемого сопротивления. Подходящая тактика может принимать различные формы в зависимости от затрагиваемых людей и ролей, характера изменений, вашей уникальной организации и других важных вопросов, таких как бюджет и ресурсы. Результатом этих тактик станет информация о действенных шагах и действиях, которые вы создаете для включения в свой план ADKAR или основной план управления изменениями.

10 лучших тактик управления сопротивлением Проши определил следующие тактики за 25 лет коллективного практического опыта управления сопротивлением: 1. Выслушивать и понимать возражения 2. Сосредоточиться на «что» и отпустить «как». » 3. Устранение барьеров 4. Предоставление простых и ясных вариантов выбора и последствий 5. Создание надежды 6. Покажите преимущества в реальном и осязаемом пути 7. Сделайте личную привлекательность 8. Преобразование сильнейших диссигенсов 9. Демонстрируйте последствия 9. Демонстрируйте последствия 9000 2 9. Демонстрируйте последствия 9000 2 9. Демонстрируйте последствия 9000 2 9000 2 9. Демонстрируйте последствия 9000 2 9. Демонстрируйте последствия 9074 9. Демонстрация стимулы



Устранение предотвратимого сопротивления — важная область возможностей для практиков изменений. Подобно профилактическому здравоохранению, прогнозирование и устранение сопротивления до его начала может привести к гораздо более здоровому и менее дорогостоящему опыту изменений с лучшими результатами для всей организации.

Чтобы эффективно предвидеть сопротивление изменениям в вашей организации, необходимо оценить его с трех точек зрения:

1. По затрагиваемой группе

То, как различные затронутые группы будут реагировать на изменения, зависит от характера изменения и степени воздействия. Выполнение групповой оценки воздействия позволяет вам определить точку барьера ADKAR (осведомленность, желание, знание, способность и подкрепление) для каждой группы. Вы также должны оценить уникальные соображения группы. Например, потеряет ли финансовая команда любимую функциональность, когда новая и улучшенная система бухгалтерского учета будет запущена? Результат определяет тактику, которую вы будете использовать для предотвращения предотвратимого сопротивления и управления сопротивлением в каждой группе.

2. По организационному уровню

Почему люди сопротивляются изменениям, различаются на разных уровнях организации. Руководители склонны сопротивляться изменениям из-за отсутствия связи со своей стратегией, финансовыми целями или компенсацией. Менеджеры по персоналу обычно сопротивляются изменениям из-за недостаточной осведомленности, потери власти или контроля и перегрузки текущими обязанностями. Сотрудники часто сопротивляются изменениям из-за отсутствия понимания того, почему происходят изменения, непонимания WIIFM (что в этом для меня?), комфорта в статус-кво и страха перед неизвестным. Эта информация используется для разработки специальной тактики для преодоления сопротивления на каждом уровне в процессе управления изменениями.

3. По организационным атрибутам

Оценка рисков Prosci исследует характеристики изменений и организационные атрибуты, чтобы определить «человеческий риск» изменения. Размышляя над оценками организационных атрибутов, особенно рассматривая оценки 4 и 5, можно выделить конкретные области, требующие особой тактики для преодоления потенциального сопротивления. Примеры включают способность к изменениям, историю прошлых изменений, организационное усиление и компетенции в области управления изменениями.

Интеграция управления сопротивлением на протяжении всего жизненного цикла проекта

По мере того, как проект или инициатива по изменению переходит от начальных этапов проектирования к реализации, проектная группа должна учитывать, как будет определяться сопротивление на протяжении всего жизненного цикла проекта, например, путем внедрения конкретных механизмов (измерение инструменты и мягкие измерения) для определения сопротивления. Эта активность будет считаться компонентом реакции резистентности. Примеры:

• Обратная связь с сотрудниками — включить циклы обратной связи с сотрудниками в качестве компонента плана коммуникаций и плана управления персоналом

• Ввод менеджера по персоналу – Предоставьте менеджерам по персоналу возможность напрямую давать обратную связь команде проекта во время коучинга

• Проблемы группы проекта — Проблемы, выявленные командой проекта, должны регистрироваться непосредственно в журнале проблем проекта или журнале рисков для тщательного мониторинга
• Аудиты соответствия — Аудиты соответствия, проводимые в рамках деятельности по поддержке после внедрения и сосредоточенные на показателях квалификации, выявят дополнительные области сопротивления, где необходима поддержка


Активация ролей, управляющих сопротивлением

Специалисты по изменениям привносят структурированный подход к управлению изменениями, который включает в себя принятие мер по повышению осведомленности о том, почему происходят изменения, почему они происходят сейчас, а также о рисках, связанных с отсутствием изменений. Этими действиями специалисты по изменениям устраняют причину номер один сопротивления изменениям: непонимание причины изменений.

Но практикующие изменения не могут сделать это в одиночку. Они должны активировать ключевые роли, чтобы работать с ними. Подобно постановщикам спектакля, специалисты по изменениям работают за кулисами, чтобы вовлечь и вооружить руководителей высшего звена и менеджеров по персоналу «на сцене» для их ролей, с которыми сталкиваются сотрудники во время изменений.

Руководители высшего звена помогают справляться с сопротивлением, сообщая бизнес-причины изменений непосредственно затронутым людям и группам. Менеджеры по персоналу помогают справляться с сопротивлением, работая с людьми и командами, которые подчиняются непосредственно им.

Менеджеры по персоналу особенно важны в управлении сопротивлением. Как менеджеры по сопротивлению для рядовых сотрудников, они выявляют сопротивление, устраняют первопричины как с личной, так и с организационной точки зрения и предпринимают необходимые действия. Специалисты по изменениям готовят, оснащают и поддерживают менеджеров по персоналу для их роли менеджера по сопротивлению, уделяя особое внимание:

• Как вести открытые и честные беседы и обучать своих сотрудников
• Как передавать ключевые сообщения таким образом, чтобы это соответствовало интересам их сотрудников
• Как определить барьеры и работать над их устранением
• Как помочь своим сотрудникам добиться успеха после полного внедрения изменений

Обратите внимание, что лидеры и менеджеры по персоналу в первую очередь являются сотрудниками, а уже потом менеджерами. Участники исследования Prosci последовательно определяют менеджеров среднего звена как наиболее сопротивляющуюся группу. Это подтверждает, насколько важно для них пройти собственный переход ADKAR, прежде чем они смогут отстаивать изменения и эффективно справляться с сопротивлением.

Улучшение результатов проекта

Сопротивление — естественная реакция на изменения. Но у нас есть возможность контролировать продолжительность, стоимость и влияние сопротивления. То, как мы поддерживаем наших сотрудников в процессе изменений и справляемся с сопротивлением изменениям, сводит к минимуму воздействие на сотрудников, повышает эффективность общей программы управления изменениями и открывает возможности для улучшения результатов проекта и реализации преимуществ.

Выбор правильного резистора для высокотемпературных приложений

Загрузите эту статью в формате PDF.

До недавнего времени ограничивающим фактором в высокотемпературной электронике было ухудшение полупроводниковых свойств используемых активных компонентов. Однако с недавними достижениями в области высокотемпературных полупроводников и материалов на основе карбида кремния пассивные компоненты, такие как резисторы, стали ограничивающим фактором. В результате правильный выбор резистора стал решающим фактором при проектировании высокотемпературной электроники для обеспечения правильной работы и надежности.

Резисторы традиционно изготавливаются с использованием различных методов и технологий, включая металлическую и металлооксидную пленку, металлическую фольгу, углеродные, проволочные и толстопленочные методы. Каждый из них имеет определенные характеристики, которые делают их более или менее подходящими для высокотемпературных применений. Деградация резистора при высокой температуре может варьироваться от небольшого изменения сопротивления с течением времени до катастрофического изменения сопротивления, проявляющегося либо разомкнутой цепью, либо, в некоторых случаях, коротким замыканием.

Резисторы с проволочной обмоткой

Несмотря на то, что многие резисторы с проволочной обмоткой считаются зрелой технологией, они на самом деле неплохо работают в высокотемпературных приложениях вплоть до температуры окружающей среды от 200 до 250°C и выше. Имея относительно простую конструкцию, проволочные резисторы изготавливаются путем намотки проволоки сопротивления (такой как нихром, который имеет очень хорошие высокотемпературные характеристики и часто используется в нагревательных элементах) на сердечник из оксида алюминия или стеатитовой керамики и приваривается к металлическим торцевым крышкам. запрессуйте на каждый конец.

Резистор обычно изолируется и защищается от атмосферных воздействий путем герметизации блока с использованием стекловидной эмали (стекла), силикона, цемента или эпоксидного компаунда. Инкапсулирующий материал часто является «самым слабым звеном» и может стать причиной выхода из строя при высоких температурах. Это может быть результатом разницы в коэффициенте теплового расширения, вызывающей трещины в покрытии и позволяющей влаге или влаге проникать, вызывая напряжения в нижележащем проводе, или из-за разложения или ухудшения его изоляционных свойств при высокой температуре. В результате эпоксидные смолы, как правило, не подходят для долговременных высокотемпературных применений, но силиконы и материалы из стекловидной эмали работают хорошо.

Покрытые стекловидной эмалью резисторы создают почти герметичный корпус и обеспечивают дополнительную защиту в опасных средах, которые иногда могут быть связаны с высокими рабочими температурами, особенно в нефтяной и газовой промышленности. Одно предостережение, однако, заключается в том, что объемное удельное сопротивление материала эмалевого покрытия имеет тенденцию значительно падать при высоких температурах, и известно, что оно влияет на общее установленное сопротивление, поскольку изоляционные свойства значительно ухудшаются с повышением температуры.

Стабильность резисторов с проволочной обмоткой, покрытых стекловидной эмалью, при высоких температурах довольно высока: изменение сопротивления составляет около 1-2 % после выдержки при температуре 200°C в течение 1000 часов, при этом, как правило, большие изменения для других типов резисторов с проволочной обмоткой. Одним из недостатков проволочных резисторов является их ограниченный верхний диапазон сопротивлений, присущая связанная индуктивность (хотя это можно значительно уменьшить, указав неиндуктивную обмотку «Айртона Перри», которая, по сути, наматывает два провода в противоположных направлениях вокруг сердечника для компенсации индуктивности), и их относительно большие размеры. В результате другие типы резисторов более перспективны для работы при высоких температурах.

Толстопленочные резисторы

В последние годы большое внимание уделяется толстопленочным резисторам для высокотемпературных применений. Эти резисторы изготавливаются путем нанесения смеси металла и частиц на керамическую подложку и обжига при высокой температуре (обычно 850 °C или около того на воздухе), что создает проводящую металлокерамическую матрицу. Составы толстопленочных проводников для использования при высоких температурах обычно представляют собой золото, палладий-серебро или платину-серебро (рис. 1) . После лазерной обрезки поверх изделия часто наносится слой стеклянного изолятора для защиты окружающей среды. Толстопленочные резисторы могут быть сделаны довольно маленькими, обычно до 0201 или меньше для поверхностного монтажа.

Поскольку начальная температура обработки толстопленочных резисторов довольно высока, эта технология имеет большие перспективы для будущих разработок высокотемпературных приложений. Испытания специальных высокотемпературных толстопленочных резисторов производства TT Electronics показали среднее изменение сопротивления менее 0,25% после 1000 часов (без нагрузки) при 300°C (рис. 2) .

Для работы при высоких температурах традиционные припои не подходят (обычные бессвинцовые припои имеют температуру ликвидуса примерно 221°C), поэтому другие методы крепления, включая проволочное соединение, припой HMP с высоким содержанием свинца (часто Sn05Pb93 .5Ag1,5-296°C), либо используются токопроводящие клеи. В результате необходимо выбрать материалы для заделки, совместимые с методом крепления. Обычно это требует золотых наконечников для соединения проводов или проводящих клеев, полимерного серебра, Pd-Ag или Pt-Ag для проводящих клеев и плакированных материалов с никелевым подслоем для припоев HMP.

Для толстопленочных резисторов типичный температурный коэффициент сопротивления (TCR) составляет примерно ±100 ppm/°C в нормальном диапазоне температур, но он может быть (и часто является) резко нелинейным при отклонении температуры от нормального диапазона ( Рис. 3) . Однако, даже если мы предположим, что TCR составляет 100 частей на миллион/°C, работа при температуре на 200°C выше температуры окружающей среды может привести к воспринимаемому изменению сопротивления на целых 2 % просто из-за отклонения температуры — и, возможно, намного больше, в зависимости от фактической температуры. Характеристики ТКР при более высоких температурах. В результате для более точных приложений могут потребоваться тонкопленочные схемы или резисторы с проволочной обмоткой.

Тонкопленочные резисторы

В отличие от толстопленочных резисторов, для которых характерен аддитивный высокотемпературный процесс производства, тонкопленочные резисторы обычно изготавливаются с использованием процесса субтрактивного напыления. Последующие производственные операции используются для кондиционирования пленок резисторов для оптимизации высокотемпературных характеристик. Тонкопленочные резисторы обычно характеризуются низким TCR, прецизионными характеристиками и часто доступны в сетях или корпусах с более чем одним резистором.

В качестве материала тонкопленочного резистора обычно используется сплав нихрома или нитрид тантала. Оба этих материала (см. таблицу) выдерживают высокие температуры плавления, что приводит к меньшему росту микроскопических зерен при высокой температуре и обладают высокой устойчивостью к окислению — два потенциальных источника значительного изменения сопротивления при высоких рабочих температурах.

Обе пленки резисторов обладают хорошей стабильностью сопротивления и отличным низким TCR при нормальных рабочих температурах, которые в некоторой степени проявляются при работе при высоких температурах. Кроме того, они оба обладают относительно линейной кривой ТКР в широком диапазоне температур (рис. 4) . Хотя данные приведены для металлического пленочного резистора из нихромового сплава, аналогичные характеристики наблюдаются и для материалов из нитрида тантала. Дополнительное преимущество показано на графике, который демонстрирует точное отслеживание или согласование TCR между резисторами в общей сети (в данном случае, в сети с 7 резисторами).

Одним из интригующих аспектов тонкопленочных резисторов является то, что значительное изменение общего сопротивления происходит в течение первых 100–200 часов работы (рис. 5) . Это изменение сопротивления могут быть вызваны различными механизмами, такими как окисление, миграция металлических слоев или диффузия металлов.

Однако скорость изменения сопротивления со временем значительно снижается, что позволяет заметно снизить абсолютное изменение сопротивления в течение срока службы за счет высокотемпературного отжига резисторов при температуре, при которой резисторы будут использоваться, или выше ее. Это уменьшение изменения сопротивления показано на рис. 6 9 .1158, показывающий аналогичную цепь резисторов, что и в Рис. 5 , но с добавлением 148-часовой выдержки при 200°C. В этом случае изменение сопротивления сократилось более чем вдвое за 1000 часов воздействия, что значительно улучшило общую стабильность резистора.

Рисунок 6 также демонстрирует еще одну важную характеристику: все резисторы в общей сети очень хорошо отслеживают друг друга во времени и при изменении температуры. Это позволяет очень точным резистивным делителям и цепям соотношения напряжений обеспечивать отличные рабочие характеристики даже при повышенных температурах.

Практически всегда дешевле указать сеть резисторов с двумя или более резисторами (разного номинала), которые хорошо отслеживают друг друга, чем использование отдельных резисторов, дающих аналогичные характеристики отслеживания и согласования. На рис. 7 показаны типичные допустимые отклонения соотношения для сети высокотемпературных резисторов — разница в показателях отношения не превышает 0,005 % (50 частей на миллион) в течение срока службы.

Сети тонкопленочных резисторов можно приобрести в различных конфигурациях корпусов, таких как SOT23, SOT147, SOIC, QSOP, BGA в SMT, а также в зрелых корпусах для сквозных отверстий, таких как конфигурации SIP/DIP. Пакет делителя 1206 с 3 клеммами (2 резистора), показанный на Рис. 8 обеспечивает выдающиеся характеристики при высоких температурах и превосходное отслеживание резисторов в зависимости от времени и температуры. Как золотые, так и паяные выводы обеспечивают гибкость крепления.

Другие типы резисторов

Инженер-конструктор может использовать различные другие типы резисторов. К ним относятся композиции, фольга, оксид металла и другие. За исключением технологии фольги, другие типы резисторов, как правило, имеют более низкую производительность в высокотемпературных приложениях и имеют ограниченное применение. Фольговые резисторы обычно имеют очень хорошие характеристики, но стоят очень дорого. Резисторы с очень низким значением сопротивления (например, для шунтов или устройств измерения тока) могут быть облегчены в высокотемпературных приложениях с использованием металлических полосовых или формованных металлических резисторов.

Заключение

Правильный выбор резисторов для высокотемпературных приложений имеет решающее значение для оптимальной производительности и экономичности. Хотя разработчику схем доступно множество технологий резисторов, для выбора наилучшего необходимо знание характеристик и конструкции каждого типа резисторов.

Благодарности

Автор выражает признательность следующим людям из команды TT Electronics Sensors and Specialist Components за их помощь и информацию: Стивен Оксли, старший инженер по применению; Дэвид Джексон, старший инженер-разработчик; и Майк Торрес, инженер по приложениям.

Том Моррис (Tom Morris) — инженер по полевым приложениям, датчики и специальные компоненты, по телефону TT Electronics.

Ссылки

J.C. Wendel, P. Hellmold, «Стекловидная эмаль — высокоэффективный материал», материалы семинара ECL2, ЦЕРН, Женева, Швейцария.

Джеффри Э. Наефе, Р. Уэйн Джонсон, «Исследования высокотемпературного хранения и термоциклирования толстопленочных и проволочных резисторов», IEEE Transactions on Components and Packaging , March 2002

Robert C. West, Ph.D., Handbook of Chemistry and Physics, 65 ^th Edition .

Рональд К. Юрген: Справочник по автомобильной электронике , 2 ^nd Edition .

Резисторы для медицинского применения , TT Electronics

Indium Corporation of America Припои, техническое описание продукта.

7 мощных шагов к преодолению сопротивления и действительному достижению цели

Лео Бабаута

Достижение цели на самом деле заключается в одном, и только в одном: преодолении сопротивления делать то, что нам нужно делать.

Хорошо, я бы добавил к этому еще пару шагов, чтобы убедиться, что мы правильно управляем нашими задачами:

1. Хранить все наши проекты и задачи во внешней системе (не в нашей голове), такой как список дел или списки.

2. Выберите наиболее важные задачи и проекты.

3. Преодолейте сопротивление выполнению этих важных задач.

И я бы сказал, что это последний шаг, который является самым важным (хотя я бы не стал игнорировать два других). К сожалению, поскольку мы не очень хорошо умеем преодолевать сопротивление, мы откладываем этот третий шаг, возясь с внешней системой — инструментами, которые мы используем для организации наших задач, придумывая новые и лучшие системы, настраивая их до тех пор, пока они не будут рядом. идеально и так далее.

Это Сопротивление.

Как пишет Стивен Прессфилд в своей превосходной книге на эту тему «Война искусства: 9».0003

«Есть секрет, который знают настоящие писатели, чего не знают начинающие писатели, и секрет заключается в следующем: сложность заключается не в том, чтобы писать. Что сложно, так это сесть и написать.

Что не дает нам сесть, так это Сопротивление».

Война за искусство — это Сопротивление не только для писателей и других художников, но и для всех, кто пытается осуществить свои мечты или стать тем, кем они должны быть. Я очень рекомендую это. Это, конечно же, также центральная тема дзен-привычек: преодоление сопротивления для создания новых и лучших привычек, для обретения счастья и простоты, для того, чтобы делать то, что вам нужно делать и что вы любите делать.

Я сражаюсь с Сопротивлением каждый божий день, и я подумал, что вам может быть интересно узнать, как я ежедневно сражаюсь и побеждаю Сопротивление.

1. Осознать . Проблема обычно в том, что мы не думаем о Сопротивлении. Мы не понимаем его или даже не осознаем, что он существует большую часть времени. Мы просто думаем: «О, мне лучше привести свой стол в порядок… или привести в порядок свои списки дел», или мы отвлекаемся на что-то в Интернете, или мы чувствуем, что нам нужно проверить нашу электронную почту, или мы просто собирается смотреть это одно телешоу или любое из безграничного количества отвлекающих факторов.

Бороться с этим, понимая, что вы столкнулись с Сопротивлением. Как только вы осознаете это, вы сможете бороться с этим и победить его. Может быть трудно стать более осознанным, но ключ в том, чтобы сосредоточиться на этом пару дней. Распечатайте слова «Победите сопротивление» и положите их на видное место во время работы. Это напомнит вам о Сопротивлении. Каждый раз, когда вы делаете что-то, что не является самым важным из того, что вы могли бы сделать прямо сейчас, осознавайте, что вы делаете.

2. Станьте профессионалом . Это основная техника, которую Прессфилд описывает в «Войне за искусство»: бороться с Сопротивлением, становясь профессионалом. Профессионал, в отличие от любителя, приходит на работу готовым к работе. Он зарабатывает этим на жизнь (и любит то, что делает) и знает, что пока он появляется и начинает работать, остальное придет. Подойдите к работе как профессионал, и вы справитесь с задачей.

3. Будьте предельно ясны и сосредоточьтесь . Прежде чем начать день, четко определите, чего вы хотите достичь. Вы не сможете закончить 10 крупных проектов, но, возможно, вы сможете закончить один важный проект или, по крайней мере, продвинуть его до определенного момента. Поставьте перед собой три самые важные задачи, которые вы хотите выполнить сегодня. Как только вы определили эти вещи, вы должны сосредоточиться на них, исключив все остальное (по крайней мере, в свое основное рабочее время). Делайте их первыми. Сосредоточьтесь, закончите и переходите к более мелким задачам, которые вам нужно выполнить сегодня. Если вы обнаружите, что вас заманивают сделать что-то, чего нет в этом коротком списке из трех вещей, вернитесь и сосредоточьтесь.

4. Уберите отвлекающие факторы . Не тратьте на это много времени, потому что устранение отвлекающих факторов может само по себе отвлечь внимание. Вместо этого потратьте одну минуту: закройте программу электронной почты и программу обмена мгновенными сообщениями и отключите все уведомления. Отключите Интернет, если это вообще возможно. Закройте все программы, кроме той, которая вам нужна для выполнения стоящей перед вами важной задачи. Быстро очистите свой стол (сложите все в ящик стола или что-то в этом роде — вы сможете организовать это позже) и выключите телефоны, если это возможно. Наденьте наушники или предупредите своих коллег (или семью, если вы дома), чтобы вас не беспокоили в течение следующего часа (или столько, сколько вы планируете работать над этой задачей). Тогда приступайте к работе.

5. Назначьте время и место. Сделайте свою первую важную задачу ежедневной встречей. Для меня это письмо. Я всегда начинаю день с писательского задания (например, с написания этого поста). Для вас это может быть иначе. Установите время начала и, возможно, время окончания — вам нужно будет посмотреть, что вам подходит, но самое главное — установить время начала. И когда это время придет, вы должны начать. Без исключений.

6. Знай свою мотивацию . Зачем ты это делаешь? Почему эта задача важна? Над чем работает? И насколько важна для вас эта конечная цель? Почему это важно? Вам нужно знать эти вещи, чтобы создать мотивацию для преодоления Сопротивления.

7. Просто запустите . В конце концов, все советы в мире не будут иметь такого большого значения, как эта простая (и неподвластная времени) инструкция. Просто сядьте и начните. Чувствуете сопротивление этому? Нет никакого способа преодолеть это, кроме как просто начать.
