Глава 14.

Резистивные цепи переменного тока . Введение в электронику

ЦЕЛИ

После изучения этой главы студент должен быть в состоянии:

• Описать фазовые соотношения между током и напряжением в резистивной цепи.

• Применять закон Ома к резистивным цепям переменного тока.

• Вычислять неизвестные величины в последовательных резистивных цепях переменного тока.

• Вычислять неизвестные величины в параллельных резистивных цепях переменного тока.

• Вычислять мощность в резистивных цепях переменного тока.

Соотношения между током, напряжением и сопротивлением одинаковы в цепях переменного и постоянного токов. Прежде чем перейти к сложным цепям переменного тока, содержащим индуктивность и емкость, необходимо разобраться с простыми цепями переменного тока.

14-1. ОСНОВНЫЕ РЕЗИСТИВНЫЕ ЦЕПИ ПЕРЕМЕННОГО ТОКА

Основная цепь переменного тока (рис.  14-1) состоит из источника переменного тока, проводников и резистивной нагрузки. Источником переменного тока может быть генератор или цепь, генерирующая напряжение переменного тока. Резистивной нагрузкой может быть резистор, нагреватель, лампа или любое подобное устройство.

Рис. 14-1. Основная цепь переменного тока состоит из источника переменного тока, проводников и резистивной нагрузки.

Когда к резистивной нагрузке приложено переменное напряжение, амплитуда и направление переменного тока изменяются так же, как и у приложенного напряжения. Когда приложенное напряжение изменяет полярность, ток также изменяет полярность, т. е. эти величины находятся в фазе. На рис. 14-2 показано совпадение по фазе, которое имеет место между током и приложенным напряжением в чисто резистивной цепи. Синусоиды тока и напряжения проходят через нуль и принимают максимальные значения в одни и те же моменты времени. Однако эти две синусоиды имеют разные амплитуды, поскольку представляют различные величины, измеряемые в различных единицах.

Рис. 14-2. В чисто резистивной цели напряжение и ток находятся в фазе.

Переменный ток, текущий через резистор, изменяется при изменении напряжения или сопротивления цепи. Ток в цепи в любой момент может быть определен с помощью закона Ома.

При большинстве измерений используются эффективные или действующие значения. Как установлено ранее, эффективное значение переменного тока — это такое значение постоянного тока, при котором выделяется такое же количество тепла. Эффективное значение может рассматриваться как эквивалентное значение постоянного тока. В чисто резистивной цепи закон Ома применяется к эффективным значениям переменного тока так же, как и к значениям постоянного тока.

_{ПРИМЕР: Чему равно эффективное значение тока в цепи, если она содержит источник переменного тока 120 вольт и сопротивление 1000 ом? (Помните, что значения переменного тока и напряжения считаются эффективными, если не оговорено другое).}

_Дано:

_{Е = 120 В; R = 1000 Ом.}

_I =?

_{Решение:}

_{I = Е/R = 120/1000}

_{I = 0,12 A}

_{ПРИМЕР: Чему равно эффективное значение приложенного напряжения, если через резистор 68 ом течет ток с эффективным значением 1,7 ампера?}

_Дано:

_{I = 1,7 A; R = 68 Ом.}

_E =?

_{Решение:}

_I = Е/R

_{1,7 = E/68}

_{Е = 115,60 В.}

14-1. Вопросы

1. Каково фазовое соотношение между током и напряжением в чисто резистивной цепи?

2. Какое значение переменного тока используется в большинстве измерений?

3. Чему равно эффективное значение тока в цепи с сопротивлением 10000 Ом при приложенном напряжении 12 вольт?

4. Какова величина эффективного напряжения приложенного к цепи с сопротивлением 100 Ом, по которой течет ток 250 миллиампер?

5. Каково сопротивление цепи, по которой течет ток 250 миллиампер при приложенном переменном напряжении 12 вольт?

14-2. ПОСЛЕДОВАТЕЛЬНЫЕ ЦЕПИ ПЕРЕМЕННОГО ТОКА

Ток в резистивной цепи зависит от приложенного напряжения. Ток всегда находится в фазе с напряжением, независимо от числа резисторов в цепи. Ток имеет одно и то же значение в любой точке последовательно соединенной цепи.

На рис. 14-3 показана простая последовательная цепь.

Рис. 14-3. Простая последовательная цепь переменного тока.

Через оба резистора течет одинаковый ток. Падение напряжения на каждом резисторе можно определить с помощью закона Ома. Сумма падений напряжения равна приложенному напряжению. На рис. 14-4 показаны фазовые соотношения падений напряжения, приложенного напряжения и тока в цепи. В чисто резистивной цепи все напряжения и ток находятся в фазе друг с другом.

Рис. 14-4. В последовательной цепи переменного тока падения напряжений, приложенное напряжение и ток находятся в фазе.

_{ПРИМЕР: Если переменное напряжение с эффективным значением 120 вольт приложено к двум резисторам (R1 = 470 Ом и R2 = 1000 Ом), то чему равно падение напряжения на каждом резисторе?}

_Дано:

_{R1 = 470 Ом}

_{R2 = 1000 Ом}

_{ET = 120 B}

_{ER1 =?; ER2 =?}

_{Решение:}

_{Сначала найдем полное сопротивление (RT)}

_{RT = R1 + R2}

_{RT = 470 + 1000}

_{RT = 1470 Ом.}

_{Зная RT, найдем общий ток (IT)}

_{IT = ET/RT = 120/1470}

_{IT = 0,082 А.}

_{В последовательной цепи IT = IR1 = IR2 = 0,082 А.}

_{Используя I1, найдем падение напряжения на резисторе R1}

_{IR1 = ER1/R1}

_{0,082 = ER1/470}

_{ER1 = 38,54 B}

_{Используя I2, найдем падение напряжения на резисторе R2}

_{IR2 = ER2/R2}

_{0,082 = ER2/1000}

_{ER2 = 82 B}

_{Вычисленные падения напряжения на каждом резисторе являются эффективными значениями.}

14-2. Вопросы

1. Чему равно падение напряжения на двух резисторах 22 кОм и 47 кОм, соединенных последовательно и подключенных к источнику с напряжением 24 вольта?

2. Чему равно падение напряжения на следующих резисторах, соединенных последовательно:

а. Е_T = 100 В, R₁ = 680 Ом, R₂ = 1200 Ом;

б. Е_T = 24 В, R₁ = 22 кОм, R₂ = 47 кОм;

в. I_T = 250 мА, R₁ = 100 Ом, R₂ = 500 Ом;

г. R_T = 10 кОм, I_R1 = 1 мА, R₂ = 4,7 кОм;

д. Е_T = 120 В, R₁ = 720 Ом, I_R2 = 125 мА.

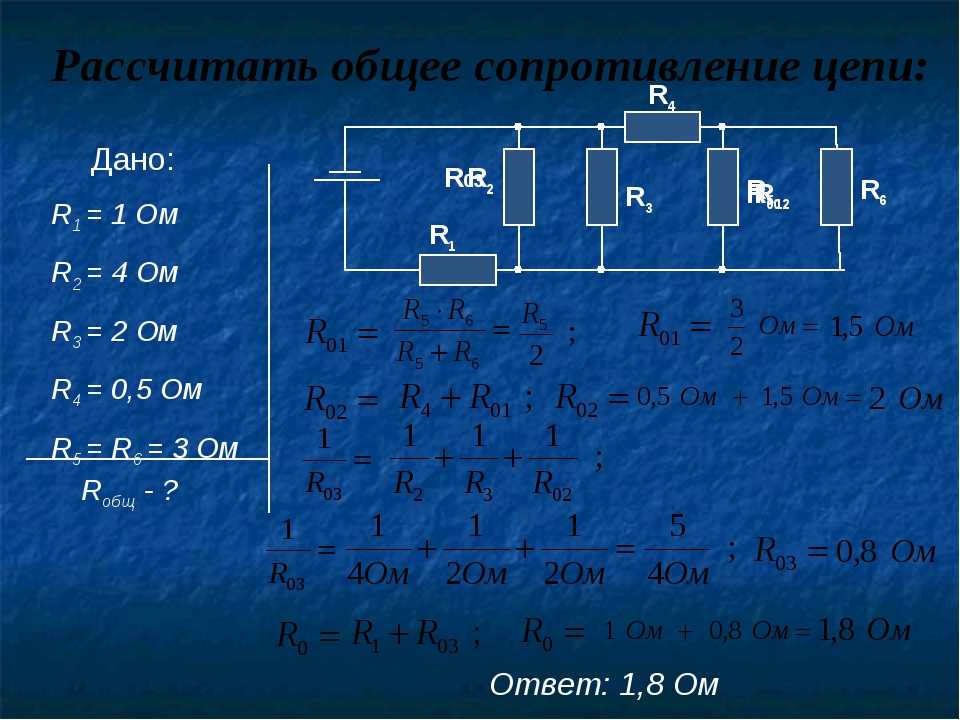

14-3. ПАРАЛЛЕЛЬНЫЕ ЦЕПИ ПЕРЕМЕННОГО ТОКА

В параллельной цепи (рис.  14-5) напряжение на всех ветвях одинаково. Однако общий ток делится между отдельными ветвями. В параллельной цепи переменного тока общий ток находится в фазе с приложенным напряжением (рис. 14-6). Токи отдельных ветвей также находятся в фазе с приложенным напряжением.

Все значения токов и напряжений являются эффективными. Эти значения используются точно так же, как и в случае постоянного тока.

Рис. 14-5. Простая параллельная цепь переменного тока.

Рис. 14-6. В параллельной цепи переменного тока приложенное напряжение, общий ток и токи в отдельных ветвях находятся в фазе.

_{ПРИМЕР: Если в цепи переменного тока напряжение с эффективным значением 120 вольт приложено к двум соединенным параллельно резисторам 470 ом и 1000 ом, то чему равны токи, текущие через каждый резистор?}

 _Дано:

_{ЕT = 120 В; R1 = 470 Ом; R2 = 1000 Ом.}

_{IR1 =?; IR2 =?}

_{Решение:}

_{В параллельной цепи ЕT = ER1 = ER2 = 120 В.}

_{Зная ER1, найдем ток через резистор R1}

_{IR1 = ER1/R1 = 120/470}

_{IR1 = 0,26 А или 260 мА.}

_{Зная ER2, найдем ток через резистор R2}

_{IR2 = ER2/R2 = 120/1000}

_{IR2 = 0,12 А или 120 мА.}

14-3. Вопросы

1. Чему равны токи, текущие в следующих параллельных резистивных цепях переменного тока?

а.  Е_T = 100 В, R₁ = 470 Ом, R₂ = 1000 Ом;

б. E_T = 24 В, R₁ = 22 кОм, R₂ = 47 кОм;

в. Е_T = 150 В, R₁ = 100 Ом, R₂ = 500 Ом;

г. I_T = 0,0075 А, Е_R1 = 10 В, R₂ = 4,7 кОм;

д. R_T = 4700 Ом, I_R1 = 11 мА, E_R2 = 120 В.

14-4. МОЩНОСТЬ В ЦЕПЯХ ПЕРЕМЕННОГО ТОКА

В цепях переменного тока мощность потребляется точно так же, как и в цепях постоянного тока. Мощность измеряется в ваттах и равна произведению тока на напряжение.

Мощность, потребляемая резистором в цепи переменного тока, зависит от тока, текущего через него, и от приложенного к нему напряжения. На рис.  14-7 показано соотношение между мощностью, током и напряжением. Кривая мощности не опускается ниже нуля, так как мощность выделяется в виде тепла. Мощность остается положительной независимо от того, в каком направлении течет ток.

Рис. 14-7. Соотношение между мощностью, током и напряжением в резистивной цепи переменного тока.

Мощность изменяется от максимального значения до нуля. Средняя мощность, потребляемая цепью, имеет промежуточное значение между максимальным значением и нулем. В цепи переменного тока средняя мощность — это мощность, потребляемая цепью. Ее можно определить, умножая эффективное значение напряжения на эффективное значение тока:

Р = I∙E.

_{ПРИМЕР: Какая мощность потребляется цепью переменного тока, в которой напряжение 120 вольт приложено к сопротивлению 150 ом? (Помните, что значение напряжения считается эффективным, если не оговорено другое).}

_Дано:

_{ET = 120 В; RT = 150 Ом}

_{IT =?; PT =?}

_{Решение:}

_{IT = ET/ RT = 120/150}

_{IT = 0,80 А.}

_{Теперь найдем полную мощность (Рт).}

_{PT = IT∙PT = (0,80)(120)}

_{PT = 96 Вт.}

14-4. Вопросы

Чему равна полная потребляемая мощность в следующих цепях:

Последовательные:

а. E_T = 100 В, R₁ = 680 Ом, R₂ = 1200 Ом;

б.  I_T = 250 мА, R₁ = 100 Ом, R₂ = 500 Ом.

Параллельные:

в. E_T = 100 В, R₁ = 470 Ом, R₂ = 1000 Ом;

г. I_T = 7,5 мА, E_R1 = 10 В, R₂ = 4,7 кОм.

2. Найдите мощность, потребляемую каждым отдельным компонентом в следующей цепи:

РЕЗЮМЕ

• Основная резистивная цепь переменного тока состоит из источника тока или напряжения, проводников и резистивной нагрузки.

• Ток в резистивной цепи находится в фазе с приложенным напряжением.

• Использование эффективных значений переменного тока и напряжения приводит к таким же результатам,

как и использование эквивалентных значений постоянного тока и напряжения.

• Эффективные значения являются наиболее широко используемыми значениями, полученными при измерениях.

• Закон Ома можно использовать и для эффективных значений.

• Значения переменного тока и напряжения предполагаются эффективными, если не оговорено другое.

Глава 14. САМОПРОВЕРКА

1. Каково фазовое соотношение между током и напряжением в чисто резистивной цепи?

2. Каково эффективное значение напряжения в цепи переменного тока, в которой течет ток 25 мА через сопротивление 4,7 кОм?

3. Каково падение напряжения на двух резисторах 4,7 кОм и 3,9 кОм, соединенных последовательно в цепи переменного тока при приложенном напряжении 12 вольт?

4. Чему равен ток через каждый из резисторов 2,2 кОм и 5,6 кОм, соединенных параллельно при приложенном к ним переменном напряжении 120 вольт?

5. Что определяет потребление мощности в цепи переменного тока?

6. Чему равна потребляемая мощность в цепи переменного тока, в которой напряжение 120 вольт приложено к нагрузке 1200 Ом?

Банк нагрузки — Load bank

эта статья нужны дополнительные цитаты для проверка. Пожалуйста помоги улучшить эту статью к добавление цитат в надежные источники. Материал, не полученный от источника, может быть оспорен и удален. Найдите источники: «Банк нагрузки»  – Новости  · газеты  · книги  · ученый  · JSTOR (Сентябрь 2012 г.) (Узнайте, как и когда удалить этот шаблон сообщения)

Блок нагрузки с воздушным охлаждением, используемый для приемочных испытаний резервной дизель-генераторной установки мощностью 3000 кВт. Это один из трех банков, используемых для загрузки генератора, чтобы проверить производительность при изменении нагрузки и заводской обкатке.

А банк нагрузки представляет собой электрическое испытательное оборудование, используемое для моделирования электрическая нагрузка, чтобы проверить электрическую источник питания без подключения к нормальной рабочей нагрузке.^[1][2] Во время процедур тестирования, регулировки, калибровки или проверки блок нагрузки подключается к выходу источника питания, такого как электрический генератор, аккумулятор, сервоусилитель или фотоэлектрическая система вместо обычной нагрузки. Блок нагрузки представляет источник с электрическими характеристиками, аналогичными его стандартной рабочей нагрузке, при этом рассеивая мощность вывод, который обычно потребляется им. Мощность обычно преобразуется в тепло в тяжелых условиях. резистор или группа резистивных нагревательных элементов в устройстве, а тепло отводится принудительным воздухом или водой система охлаждения. Устройство обычно также включает в себя приборы для измерения, контроля нагрузки и защиты от перегрузки. Банки нагрузки могут быть либо стационарно установлены на объекте для подключения к источнику питания, когда это необходимо, либо портативные версии могут использоваться для тестирования источников питания, таких как резервные генераторы и батареи. Они являются необходимыми дополнениями для воспроизведения, подтверждения и проверки реальных требований к критически важным системам питания.^[2] Они также используются при работе периодически возобновляемых источников энергии, таких как ветряные мельницы, для сброса избыточной энергии, которая электрическая сеть не может поглотить. ^[3]

Содержание

• 1 Приложения
• 2 Типы банка нагрузки
  • 2.1 Банк резистивной нагрузки
  • 2.2 Банк индуктивной нагрузки
  • 2.3 Банк емкостной нагрузки
  • 2.4 Группа резистивных реактивных (комбинированных) нагрузок
  • 2.5 Электронный банк нагрузки
• 3 Железнодорожные пути
• 4 Смотрите также
• 5 Рекомендации

Приложения

Банки нагрузки используются в различных приложениях, включая:

• Заводские испытания турбины и двигатель дизельный генератор наборы
• Сокращение мокрое штабелирование проблемы в дизельных двигателях, работающих на малой нагрузке
• Периодическая проверка резервных ДВС
• Аккумулятор и Система ИБП тестирование
• Проверка мощности заземления
• Оптимизация нагрузки в основная сила Приложения
• Удаление нагара на генераторе поршень кольца
• Отклонение нагрузки тесты
• Дата центр тесты (электричество и кондиционер)

Типы банка нагрузки

Три наиболее распространенных типа нагрузочных батарей — резистивные, индуктивные и емкостные. И индуктивные, и емкостные нагрузки создают в цепи переменного тока так называемое реактивное сопротивление. Реактивность это оппозиция элемента схемы к переменный ток, вызванные накоплением электрического или магнитные поля в элементе из-за тока и является «мнимой» составляющей импеданса, или сопротивления сигналам переменного тока определенной частоты. Емкостное реактивное сопротивление равно 1 / (2⋅π⋅f⋅C), а индуктивное реактивное сопротивление равно 2⋅π⋅f⋅L. Единицей реактивного сопротивления является ом. Индуктивное реактивное сопротивление сопротивляется изменению тока, что приводит к отставанию тока цепи от напряжения. Емкостное реактивное сопротивление сопротивляется изменению напряжения, заставляя ток цепи опережать напряжение.

2 блока резистивной / реактивной нагрузки ASCO 6MVA в контейнерах для тестирования дизельных генераторных установок на борту морского судна.

Банк резистивной нагрузки

Группа резистивных нагрузок, наиболее распространенный тип, обеспечивает одинаковую нагрузку для обоих генераторы и первичные двигатели. То есть для каждого киловатт (или же Лошадиные силы ) нагрузки, приложенной к генератору от банка нагрузки, равная величина нагрузки применяется к первичному двигателю от генератора. Таким образом, резистивный блок нагрузки удаляет энергию из всей системы: блок нагрузки от генератора — генератор от первичного двигателя — первичный двигатель от топлива. Дополнительная энергия удаляется в результате работы блока резистивной нагрузки: отходящее тепло охлаждающей жидкости, выхлопные и генераторные потери, а также энергия, потребляемая вспомогательными устройствами. Банк резистивной нагрузки влияет на все аспекты генерирующей системы.

Нагрузка на резистивный блок нагрузки создается путем преобразования электрической энергии в тепло с помощью мощных резисторов, таких как сеточные резисторы. Это тепло должно отводиться от блока нагрузки воздухом или водой, принудительно или принудительно. конвекция.

В системе тестирования резистивная нагрузка имитирует реальные резистивные нагрузки, такие как лампы накаливания и нагревательные нагрузки, а также резистивные или единичные фактор силы составляющая магнитных (двигатели, трансформаторы) нагрузок.

В наиболее распространенном типе используется сопротивление проводов, обычно с вентиляторным охлаждением, и этот тип часто переносится и перемещается от генератора к генератору в целях тестирования. Иногда в здание встраивают груз такого типа, но это необычно.^[4]

Редко реостат для соленой воды используется. Его можно легко импровизировать, что делает его полезным в удаленных местах.

Для тестирования автомобильные аккумуляторы банк нагрузки из углеродного ворса позволяет размещать регулируемую нагрузку на батарею или систему зарядки, что позволяет точно моделировать большую нагрузку на батарею во время запуска двигателя. Такие устройства обычно портативны и могут включать в себя приборы для измерения напряжения и тока. ^[5]

Банк индуктивной нагрузки

Индуктивная нагрузка включает индуктивную (запаздывающую). фактор силы ) загружает.

Индуктивная нагрузка состоит из реактивного элемента с железным сердечником, который при использовании вместе с блоком резистивной нагрузки создает нагрузку с запаздывающим коэффициентом мощности. Как правило, индуктивная нагрузка будет рассчитана на 75% числового значения соответствующей резистивной нагрузки, так что при совместном приложении обеспечивается нагрузка с коэффициентом мощности 0,8. То есть на каждые 100 кВт резистивной нагрузки обеспечивается индуктивная нагрузка 75 кВАр. Возможны другие соотношения для получения других номинальных значений коэффициента мощности. Индуктивная нагрузка используется для моделирования реальных смешанных коммерческих нагрузок, состоящих из освещения, отопления, двигателей, трансформаторов и т. Д. С резистивно-индуктивным блоком нагрузки возможно полное тестирование системы питания, потому что предоставленное полное сопротивление обеспечивает токи в противофазе. с напряжением и позволяет оценивать работу генераторов, регуляторов напряжения, устройств РПН, проводов, распределительных устройств и другого оборудования.^[4]

Конденсаторная батарея.

Банк емкостной нагрузки

Емкостная батарея нагрузки или конденсаторная батарея аналогична батарее индуктивной нагрузки по номиналу и назначению, за исключением того, что создаются нагрузки с опережающим коэффициентом мощности, поэтому реактивная мощность подается от этих нагрузок в систему, что улучшает коэффициент мощности. Эти нагрузки имитируют определенные электронные или нелинейные нагрузки, типичные для телекоммуникаций, компьютеров или ИБП.

Группа резистивных реактивных (комбинированных) нагрузок

Комбинированный блок нагрузки обычно состоит из резистивных элементов и индукторов, которые могут использоваться для проведения нагрузочных испытаний при коэффициенте мощности, отличном от единицы (запаздывании), включая возможность полностью проверить генераторную установку при 100% номинальной мощности, указанной на паспортной табличке, кВА. Комбинированные блоки нагрузки включают в себя резисторы и катушки индуктивности, все в единой конструкции, которые можно независимо переключать, чтобы разрешить только резистивное, только индуктивное тестирование или тестирование с переменным запаздывающим коэффициентом мощности. Комбинированные блоки нагрузки указаны в киловольт-амперах (кВА). Стоит отметить, что комбинированные блоки нагрузки могут также состоять из резистивных, индуктивных и емкостных (RLC). ^[2]

Обычно предприятиям требуются устройства с моторным приводом, трансформаторы и конденсаторы. В этом случае блоки нагрузки, используемые для тестирования, требуют компенсации реактивной мощности. Идеальное решение — это комбинация резистивных и реактивных элементов в одном блоке нагрузки.

Активные / реактивные нагрузки могут имитировать нагрузки двигателей и электромагнитные устройства в энергосистеме, а также обеспечивать чисто резистивные нагрузки.

Многие резервные генераторы и турбины необходимо вводить в эксплуатацию с номинальной мощностью, используя комбинацию резистивной и реактивной нагрузки, чтобы полностью оценить их работоспособность. Использование банка резистивной / реактивной нагрузки позволяет проводить всестороннее тестирование с одного устройства. Доступен ряд банков резистивных / реактивных нагрузок для имитации этих типов нагрузок на источнике питания и трансформаторах, реле и переключателях, которые будут распределять мощность по всему объекту.

Банки резистивных / реактивных нагрузок — отличный выбор для тестирования турбин, распределительных устройств, роторных ИБП, генераторов и систем ИБП.^[6] Их также можно использовать для комплексных системных испытаний систем защиты подстанций, особенно для более сложных реле, таких как дистанционные, направленные сверхтоки, направленные мощности и другие. Для тестирования солнечных инверторов часто требуется резистивная / реактивная индуктивная и / или емкостная нагрузка, чтобы гарантировать, что солнечные панели могут быть отключены от выработки электроэнергии в случае отключения электроэнергии. Банки комбинированных резистивных / реактивных нагрузок используются для проверки двигателя-генератора при его номинальном коэффициенте мощности. В большинстве случаев это коэффициент мощности 0,8.^[7]

Электронный банк нагрузки

Электронный блок нагрузки, как правило, представляет собой полностью программируемую конструкцию с воздушным или водяным охлаждением, используемую для имитации твердотельной нагрузки и обеспечения постоянной мощности и токовой нагрузки на схемы для прецизионных испытаний. «Применение банков резистивной / реактивной нагрузки для испытаний кВА» (PDF). ascopower.com.

ЭЛЕКТРИЧЕСКИЕ МАШИНЫ судовые — Словарь морских терминов на Корабел.ру

Словарь морских терминов

устройства для преобразования механической энергии в электрическую и обратно. Электрические машины делятся на два основных вида: генераторы и электродвигатели. Конструктивно Электрические машины состоят из неподвижной и вращающейся системы катушек, намотанных на сердечники из ферромагнитного материала. Вращающаяся часть Электрической машины называется ротором или якорем, неподвижная часть — статором. На судах применяются электрические машины переменного и постоянного тока. В качестве генераторов переменного тока используются синхронные генераторы, на роторе которых расположена обмотка возбуждения, питающаяся постоянным током. Магнитный поток, создаваемый током возбуждения, образует при вращении ротора напряжение в обмотке статора, которое подается на главный распределительный щит (ГРЩ) и дальше — судовым потребителям. Ротор генератора приводится во вращение механическим первич-ным двигателем (например, дизелем). Генератор постоянного тока отличается от синхронного тем, что его обмотка возбуждения расположена на статоре, а ротор (якорь) подключен к коллектору, представляющему собой электромеханический выпрямитель. Ток нагрузки снимается с контактных щеток. Генераторы на судах часто работают параллельно. В этом режиме между синхронными генераторами необходимо распределять активную и реактивную нагрузки. Суммарная активная нагрузка всех параллельно работающих генераторов определяется суммой всех активных составляющих токов потребителей, т. е. тех частей нагрузки, которые преобразуются либо в теплоту, либо в механическую работу. Доля активной нагрузки каждого из параллельно работающих генераторов зависит от настройки регулятора частоты вращения первичного двигателя соответствующего генератора. При одинаковой настройке генераторы будут иметь равные величины активной нагрузки. Если в случае аварии первичный двигатель одного из генераторов прекратит преобразование энергии топлива в активную мощность электрогенератора, то последний сбросит нагрузку и перейдет в двигательный режим. Соответственно активная мощность генератора называется обратной мощностью. Режим двигательной нагрузки на судах не допускается, поэтому генератор отключается от ГРЩ специальной защитой от обратной мощности. Суммарная реактивная нагрузка параллельно включенных синхронных генераторов определяется суммой реактивных токов потребителей, т. е. таких составляющих общего тока, которые служат только для создания магнитных полей обмоток асинхронных двигателей, генераторов и др. электромагнитных элементов. Доля реактивной нагрузки каждого генератора устанавливается настройкой его регулятора напряжения. Реактивные токи увеличивают вредные тепловыделения электрооборудования за счет нагрева проводов и кабелей, поэтому конструкторы электрических машин стремятся снизить эти токи до возможного минимума. К судовым генераторам переменного тока предъявляются требования по качеству напряжения, в т. ч. по точности соответствия синусоиде формы кривой мгновенных значений тока и напряжения. Искажение формы (величина отклонения от синусоиды) не должно превышать нескольких процентов. Нагрузка в виде управляемых выпрямителей или инверторов искажает форму кривой переменного тока генераторов и вызывает пульсации напряжения генераторов постоянного тока, что может неблагоприятно отразиться на работе судовых потребителей. Наиболее распространенным видом электродвигателя на судах является трехфазный асинхронный короткозамкнутый двигатель переменного тока. На его статоре размещена обмотка, подключаемая к сети, а обмотка ротора представляет собой цилиндр из магнитного материала с заложенными в пазы алюминиевыми стержнями, замкнутыми накоротко. Вращающий момент электродвигателя создается в результате взаимодействия потока обмотки статора и токов, наведенных в обмотке ротора. Частота вращения двигателя зависит от частоты сети и схемы обмоток. В многоскоростных двигателях на статоре располагаются 2 — 4 обмотки. Электродвигатель постоянного тока кроме обмоток статора и ротора имеет коллектор со щетками. Применяют также вентильные двигатели, в которых коллекторный аппарат заменен тиристорным переключателем. Двигатели постоянного тока большой мощности, например гребные, выполняются с 2 обмотками якоря и соответственно с 2 коллекторами для уменьшения нагрузки. Включение напряжения на электродвигатели при пуске производится с помощью контактора — аппарата, подобного электромагниту. При подаче питания в катушку контактора происходит сближение контактов электрической цепи двигателей. Контактор с др. элементами пусковой схемы образует т. н. пускатель. Для ограничения пускового тока электродвигателей в их цепи включают пусковые сопротивления. ССЫЛКИ ПО ТЕМЕ: Определение фразы «Электрические машины» в свободной энциклопедии Википедия Статья в научном журнале по электротехнике. Электрические машины переменного тока  По данным «МОРСКОЙ ЭНЦИКЛОПЕДИЧЕСКИЙ СЛОВАРЬ» в двух томах, том 2. Под редакцией академика Н.Н.Исанина

Википедия реактивная энергия

Большая советская энциклопедия. Реактивная мощность — Электрическая мощность физическая величина, характеризующая скорость передачи или преобразования электрической энергии. Blindleistung, f; wattlose Leistung, f rus. We are using cookies for the best presentation of our site. Continuing to use this site, you agree with this. Реактивная мощность.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Счетчик WB-MAP6S: измеряемые параметры и погрешности, их названия в веб-инетрфейсе Wiren Board
• 1.2. Порядок расчетов за электроэнергию и средства ее учета
• Что такое реактивная и активная энергии?
• ПЕРЕМЕННЫЙ ТОК.
• Реактивная мощность
• Баланс мощности и энергии
• Активная и реактивная электроэнергия
• Реактивная мощность

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Виды компенсации реактивной мощности

Счетчик WB-MAP6S: измеряемые параметры и погрешности, их названия в веб-инетрфейсе Wiren Board

Мощность определяется, как скорость потока энергии, проходящей через заданную точку. Тоесть мощность — это отношение количества энергии, прошедшей через данную точку за определённый промежуток времени, к величине этого промежутка времени. В цепях переменного тока, в отличие от цепей постоянного тока, присутствуют не только рассеивающие энергию активные элементы, но и запасающие энергию реактивные элементы, такие, как индуктивности и ёмкости.

Индуктивные элементы катушки запасают энергию в магнитном поле; ёмкостные элементы конденсаторы запасают энергию в электрическом поле. Эти элементы вызывают переодическое реверсирование потока энергии энергия переходит из сети в энергию поля элемента, а затем обратно. Скорость потока энергии, усреднённая за полный период колебания волны переменного тока, показывающая полезную передачу энергии в одном направлении, тоесть необратимое рассеяние энергии преобразование электрической энергии в другие виды энергии на активных элементах цепи, известна как активная мощность в англ.

Максимальное мгновенное амплитудное значение скорости циркуляции энергии, через энергозапасающие реактивные элементы цепи, известно как реактивная мощность в англ. Реактивная мощность показывает обратимую циркуляцию энергии в системе. Рассеяния энергии на реактивных элементах нет, так как энергия, полученная реактивными элементами в течение периода от источника, и, энергия возвращённая реактивными элементами в течение периода обратно в источник, равны.

Инженеры используют несколько терминов для описания потока энергии в системе:. На рисунке, P это активная мощность, Q это реактивная мощность в данном случае отрицательная , и длина вектора S это полная мощность. Тем не менее, эта единица измерения зарезервирована для активной компоненты мощности. VA , так как полная мощность есть просто результат умножения среднеквадратичного напряжения и среднеквадратичного тока.

Понимание соотношений между этими тремя величинами лежит в сердце понимания силовой электротехники. Зависимость между этими величинами может быть выражена математически с помощью векторов.

Так же зависимость между этими величинами может быть выражена с использованием комплексных чисел:. Комплексное число S называется комплексной мощностью.

Рассмотрим идеальную цепь переменного тока состоящую из источника энергии и обобщённой нагрузки, причём, как ток, так и напряжение, синусоидальные.

Если нагрузка чисто резистивная то-есть активная , тогда ток и напряжение меняют полярность одновременно; направление потока энергии не меняет знак и всегда положительное, поэтому вся мощность поток энергии активная.

Если нагрузка чисто реактивная, тогда напряжение и ток различаются по фазе на 90 градусов, и поток полезной энергии отсутствует. За четверть периода энергия из сети поступает в реактивную нагрузку где переходит в энергию магнитного или электрического поля , а за следующую четверть периода обратно.

Максимальное мгновенное амплитудное значение скорости потока энергии, которая циркулирует, в течение периода, от источника к реактивной нагрузке и обратно, известно как реактивная мощность. Если ёмкость и индуктивность включены параллельно, тогда токи, текущие через индуктивность и ёмкость, противоположны и стремятся взаимоуничтожиться быстрее, чем происходит добавка тока.

Обычно считают, что ёмкость генерирует реактивную мощность, а индуктивность поглащает её. Это есть фундаментальный механизм контроля коэффициента мощности в системах передачи электрической энергии; ёмкости или индуктивности включаются в цепь с целью частичного уничтожения реактивной мощности нагрузки.

Практически любая нагрузка будет иметь активную, индуктивную и ёмкостную части, и поэтому, как активная, так и реактивная мощность, будет поступать в нагрузку. Полная мощность есть произведение среднеквадратичного тока на среднеквадратичное напряжение. Отношение активной мощности к полной мощности в цепи называется коэффициентом мощности. Коэффициент мощности равен 1, когда фазы напряжения и тока совпадают, и равен нулю, когда ток опережает или отстаёт от напряжения на 90 градусов.

Коэффициент мощности определяется как опережающий или отстающий. Для двух систем, передающих одинаковое количество активной мощности, система с более низким коэффициентом мощности будет иметь более высокие значения циркулирующих в системе токов, благодаря энергии, возвращаемой в источник из энергозапасающих элементов нагрузки. Эти более высокие токи в реальной системе приведут к более высоким потерям и уменьшат общую эффективность передачи энергии.

Цепь с более низким коэффициентом мощности будет иметь более высокую полную мощность и более высокие потери для тогоже количества передаваемой активной мощности. Ёмкостные цепи вызывают реактивную мощность, причём синусоида тока опережает синусоиду напряжения на 90 градусов.

Результатом этого является стремление индуктивных и ёмкостных элементов уничтожить вырабатываемую реактивную мощность друг друга соответственно. В системах передачи и распределения энергии, значительные усилия прилагаются для контроля реактивной мощности. Обычно это делается автоматически путём подключения и отключения больших массивов дросселей реакторов или конденсаторов, настройкой системы возбуждения генератора и другими методами.

Компании дистрибьюторы электроэнергии могут использовать счётчики электроэнергии, которые измеряют реактивную мощность с целью выявления и штрафования пользователей с нагрузками, имеющими низкий коэффициент мощности.

Особенно описанные меры относятся к пользователям эксплуатирующим высоко индуктивные нагрузки, такие, как моторы на насосных станциях. В то время, как активная мощность и реактивная мощность точно определены в любой системе, определение полной мощности для несбалансированных многофазных систем считается одной из самых спорных тем в силовой электротехнике. Формирование и план концепции приписываются Виллиаму Стэнли Феномен запаздывания в катушке индуктивности, и Чарльзу Штейнмитцу Теоретические элементы проектирования, Тем не менее, с развитием трёхфазных систем переменного тока, стало ясно, что определение полной мощности и коэффициента мощности не может быть применено к несбалансированным многофазным системам.

Они рассмотрели два определения:. В этом случае коэффициент мощности определён, как отношение суммы активных мощностей всех фаз к сумме полных мощностей всех фаз. Обычно этот метод применяется в приборах измеряющих параметры сети. В этом случае коэффициент мощности определён, как отношение суммы активных мощностей всех фаз к модулю суммы комплексных мощностей всех фаз. В году комитет не нашёл согласия по этому вопросу.

В дальнейшем доминировали дискуссии по этой теме. В году был сформирован другой комитет и повторно оказался не в состоянии решить вопрос. Расшифровки стенограмм дискуссий самые длинные и самые спорные из когда либо опубликованных AIEE Эмануэль, Окончательное решение по этому вопросу не было достигнуто до конца ых.

Идеальный резистор не накапливает энергию, фаза тока и напряжения совпадают. Поэтому для идеального резистора:. Для идеальной ёмкости или индуктивности, с другой стороны, нет передачи полезной мощности, так как вся мощность реактивная. Поэтому для идеальной ёмкости или индуктивности:.

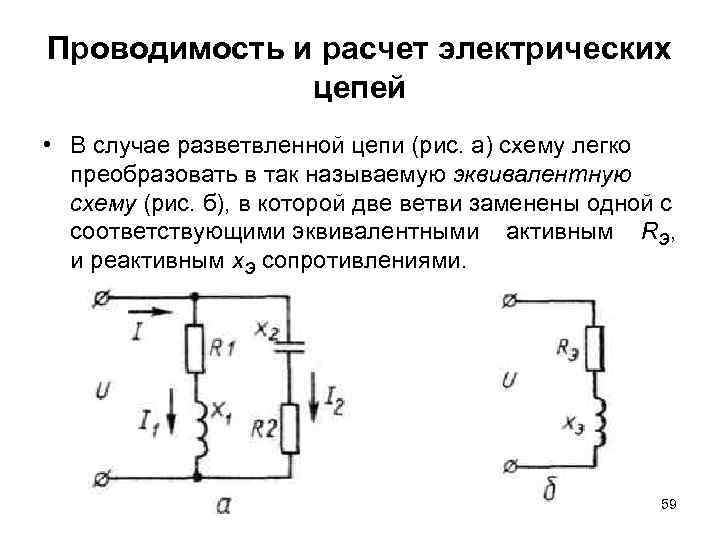

Где X это реактивное сопротивление англ. Если определить величину X как положительную для индуктивности и отрицательную для ёмкости, тогда мы можем убрать знаки модуля для Q и X из уравнения выше. Рассмотрим, скажем, последовательную цепь состоящую из активного резистивного сопротивления и реактивного сопротивления.

Используя все, что было сказано выше, мы можем записать следующее выражение:. Умножение комплексного числа на сопряжённое с ним комплексное число даёт квадрат модуля этого числа тоесть действительное число которому на комплексной плоскости соответствует вектор, угол которого равен 0 :. Для вычисления активной мощности, казалось бы, мы должны вычислить произведение тока и напряжения причем и ток и напряжение есть сумма нескольких синусоид с разными частотами и усреднить его.

Тем не менее, если внимательно посмотреть на одно из слагаемых, полученных в результате перемножения тока на напряжение, мы придём к интересному результату. Другими словами, активную усреднённую мощность можно вычислить просто вычислив активные мощности для каждой частоты по отдельности, а затем все полученные мощности сложить.

Реактивная мощность, в случае многочастотной системы , так же находится как сумма реактивных мощностей всех гармоник. Тем не менее при измерении реактивной мощности в многочастотных цепях переменного тока используют упрощённый метод расчёта реактивной мощности — метод замены несинусоидальных токов и напряжений эквивалентными синусоидальными. В этом случае:. Если мы примем за условие, что напряжение в сети имеет единственную частоту как это обычно и бывает , то это покажет, что гармонические токи очень плохая вещь.

Они будут увеличивать среднеквадратичное значение тока за счёт дополнительных добавок не равных нулю и так же следовательно увеличивать полную мощность, но они не окажут влияния на передачу активной мощности.

Следовательно, гармонические токи будут уменьшать коэффициент мощности. Гармонические токи могут быть уменьшены с помощью фильтра, установленного на входе устройства. Обычно такой фильтр состоит только из ёмкостной цепи в этом случае роль индуктивных и резистивных элементов фильтра играют паразитные сопротивление и индуктивность сетевого источника питания или из индуктивно-ёмкостной электрической цепи. Цепь активной коррекции коэффициента мощности active power factor correction APFC , установленная на входе устройства, ещё более эффективно уменьшает гармонические токи и, следовательно, ещё более приближает коэффициент мощности к единице.

Активная real , реактивная reactive и полная apparent мощность. Коэффициент мощности Power factor Отношение активной мощности к полной мощности в цепи называется коэффициентом мощности. Реактивная мощность В системах передачи и распределения энергии, значительные усилия прилагаются для контроля реактивной мощности.

Несбалансированные многофазные системы В то время, как активная мощность и реактивная мощность точно определены в любой системе, определение полной мощности для несбалансированных многофазных систем считается одной из самых спорных тем в силовой электротехнике. Они рассмотрели два определения: В этом случае коэффициент мощности определён, как отношение суммы активных мощностей всех фаз к сумме полных мощностей всех фаз. Основные вычисления с использованием реальных чисел.

Поэтому для идеального резистора: Для идеальной ёмкости или индуктивности, с другой стороны, нет передачи полезной мощности, так как вся мощность реактивная. Поэтому для идеальной ёмкости или индуктивности: Где X это реактивное сопротивление англ. Общие вычисления с использованием векторов и комплексных чисел.

1.2. Порядок расчетов за электроэнергию и средства ее учета

При расчете электрической мощности, потребляемой любым электротехническим или бытовым устройством, обычно учитывается так называемая полная мощность электрического тока, выполняющего определённую работу в цепи данной нагрузки. Активная мощность всегда измеряется и указывается в ваттах Вт , а полная мощность приводится обычно в вольт-амперах ВА. Различные приборы — потребители электрической энергии могут работать в цепях, имеющих как активную, так и реактивную составляющую электрического тока. Активная составляющая потребляемой любой нагрузкой мощности электрического тока совершает полезную работу и трансформируется в нужные нам виды энергии тепловую, световую, звуковую и т. Отдельные электроприборы работают в основном на этой составляющей мощности. Это — лампы накаливания, электроплиты, обогреватели, электропечи, утюги и т. При указанном в паспорте прибора значении активной потребляемой мощности в 1 кВт он будет потреблять от сети полную мощность в 1кВА.

Нет активной и реактивной энергии. Есть активная и реактивная мощность. Активная — это нагревание резисторов. Реактивная.

Что такое реактивная и активная энергии?

В цепях переменного синусоидального тока, по причине постоянного изменения значения напряжения и тока, мощность нельзя вычислить путем простого перемножения напряжения на ток. Поэтому, выделяют сразу три вида электрической мощности: активную, реактивную и полную. Единица измерения — ватт обозначение: Вт; международное обозначение: W. Активная мощность определяет ту часть электрической энергии, которая используется непосредственно на выполнение полезной работы. Реактивная мощность определяет ту часть электрической энергии, которая бесполезно расходуется в электрических сетях. Ниже приводится схема мониторинга работы мощных компрессоров с управлением на контроллерах Lic Control. Данная система постоянно производит измерение потребляемых компрессорами токов и электрической мощности. Также учитывается соотношение активной и реактивной мощности. Текущая информация о давлении, включенных компрессорах, полной, активной и реактивной мощности через WEB интерфейс отображается на компьютере в диспетчерской или любом другом компьютере, смартфоне или планшете, который подключен в одну сеть с контроллером.

ПЕРЕМЕННЫЙ ТОК.

Регистрация Вход. Ответы Mail. Вопросы — лидеры Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места?

Большой англо-русский и русско-английский словарь. Лугинский, М.

Реактивная мощность

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. О природе реактивной энергии Электроника для начинающих Вокруг реактивной энергии сложилось немало легенд, активно способствовала развитию околонаучного фольклора любовь нашего человека к халяве и разнообразным теориям глобального заговора. В рунете можно найти множество success story о том как простой мужичок из глубинки годами эксплуатирует халявную реактивную энергию которую бытовой счетчик электроэнергии не регистрирует и живет себе, не зная бед.

Баланс мощности и энергии

Реактивная энергия — это энергия, запасенная в установке потребителе, которая отдается обратно, в сторону генератора. Споткунулся об реактивную энергию с отрицательным знаком, это что, реактивность на стороне генератора? А где, если не серкрет вы об нее споткнулись? Это похоже либо на ошибку в расчетах, либо на нобелевку. Активная впрочем тоже.

Еще раз про мощность: активную, реактивную, полную AC power, Power factor, Electrical resistance, Reactance all-audio.pro

Активная и реактивная электроэнергия

Мгновенная электрическая мощность P t , выделяющаяся на элементе электрической цепи — произведение мгновенных значений напряжения U t и силы тока I t на этом элементе:. Так как значения силы тока и напряжения постоянны и равны мгновенным значениям в любой момент времени, то среднюю мощность можно вычислить по формулам:. Среднее за период Т значение мгновенной мощности называется активной мощностью:.

Реактивная мощность

ВИДЕО ПО ТЕМЕ: Реактивная энергия и способы её использования

Автор: профессор, доктор наук Тудор Бомпа, г. В некоторых видах спорта приземление является не только важным навыком, но также и базой для выполнения последующего движения, например, повторного прыжка в фигурном катании или быстрого движения в другом направлении в теннисе и многих других видах спорта. Таким образом, спортсмен должен обладать как необходимой мощностью для управления приземлением, так и реактивной мощностью для быстрого выполнения следующего движения. Мощность, необходимая для амортизации и управления приземлением, зависит от высоты прыжка. Например, при выполнении приземления после прыжка в глубину или спрыгивания с отталкиванием с высоты примерно от 80 до сантиметров нагрузка на голеностопные суставы зачастую в шесть-восемь раз превышает вес тела спортсмена.

Расчеты представляют собой юридические и фактические действия сторон, направленные на надлежащее прекращение денежных долговых обязательств абонента перед энергоснабжающей организацией по оплате за потребленную этим абонентом энергию. Порядок расчетов за энергию определяется законом, иными правовыми актами или соглашением сторон.

Условия оплаты Доставка Гарантия Вопрос-ответ Где купить. Вход Регистрация. Справочная информация. Статьи Вопрос-ответ Производители Сервисное обслуживание Скачать. RSS Задать вопрос. Наши специалисты с радостью ответят на любой интересующий по нашим услугам вопрос. Расчет электрической энергии, используемой бытовым или промышленным электротехническим прибором, производится обычно с учетом полной мощности электрического тока, проходящего через измеряемую электрическую цепь.

В повседневной жизни практически каждый сталкивается с понятием «электрическая мощность», «потребляемая мощность» или «сколько эта штука «кушает» электричества». В данной подборке мы раскроем понятие электрической мощности переменного тока для технически подкованных специалистов и покажем на картинке электрическую мощность в виде «сколько эта штука кушает электричества» для людей с гуманитарным складом ума Мы раскрываем наиболее практичное и применимое понятие электрической мощности и намеренно уходим от описания дифференциальных выражений электрической мощности. В цепях переменного тока формула для мощности постоянного тока может быть применена лишь для расчёта мгновенной мощности, которая сильно изменяется во времени и для практических расчётов бесполезна.

принцип работы, устройство, типы, схемы подключения

Системы контроля производят постоянное наблюдение за состоянием различных механизмов, положением рабочих органов и, в том числе, контролируют вес. Для измерения величины веса и дальнейшего применения данных в логических схемах устанавливается тензометрический датчик (тензодатчик). Что это такое и как он работает мы рассмотрим в данной статье.

Что такое тензодатчик?

Тензометрический датчик, в соответствии с п.2.1.2 ГОСТ 8.631-2013 представляет собой весоизмерительный элемент, который реагирует на изменение величины физического воздействия (усилия) и переводит его в электрический сигнал. Фактически это резистор, меняющий параметр омического сопротивления, по отношению к прилагаемой силе. На практике широко используются для измерения массы и нагрузки в весоизмерительных системах. В зависимости от сферы применения используются различные типы тензодатчиков, отличающихся как принципом действия, так и конструктивными особенностями.

Конструкция

В качестве примера рассмотрим наиболее простой вариант тензодатчика, где в роли чувствительного элемента выступает тензорезистор. Конструктивно его можно представить в виде тонкой упругой проволоки или пленки, распределенной по контролируемой поверхности.

Работа тензорезистора основывается на законе Гука, гласящем, что изменение электрического сопротивления по отношению к исходному положению элемента пропорционально удлинению или сжатию сенсора. Руководствуясь данным принципом определяется коэффициент пропорциональности:

K = Δl / l = ΔR / R

Где:

• K – коэффициент пропорциональности;
• Δl – величина изменения длины в ходе деформации;
• l – длина измеряемого элемента в состоянии покоя;
• ΔR – изменение величины сопротивления при деформации;
• R – значение сопротивления тензорезистора в нормальном положении.

На практике это реализуется следующим образом (рисунок 1):

Рис. 1. Устройство тензорезистора

При нахождении в состоянии покоя дорожки тензорезистора имеют определенное сечение и длину проводника. Сопротивление всего резистивного элемента тензодатчика будет определяться по формуле:

R = (ρ*l)/S , где

• ρ – удельное сопротивление материала, как правило, в качестве металла с постоянным удельным сопротивлением используют константан;
• l – длина проводника тензодатчика;
• S – поперечное сечение проводника тензодатчика.

Таким образом, в случае удлинения тензодатчика длина проводящих дорожек увеличивается, а поперечное сечение уменьшается. Как результат, омическое сопротивление тензорезистора будет повышаться. При сжатии произойдет обратный процесс – длина проводящих элементов уменьшиться, а их поперечное сечение увеличиться. В результате сжатия сопротивление тензодатчика уменьшиться, что и лежит в основе принципа его работы.

Принцип работы

В большинстве случаев тензодатчик функционирует не от одного тензорезистора, а включает в себя мостовую измерительную схему. Такой принцип получил название моста Уитстона и реализуется следующим образом (рисунок 2):

Рис. 2. Принцип действия тензодатчика

Как видите на рисунке, в плечи моста включены четыре тензорезистора, которые расположены на гибкой подложке, что обеспечивает им упругую деформацию в ходе измерений. Все резистивные элементы тензодатчика подбираются равнозначными, что обеспечивает на выходе в состоянии покоя нулевое значение разности потенциалов в точках + S и – S. Это обозначает, что в ненагруженном идеальном тензодатчике не будет протекать ток в выходной цепи измерительного прибора.  В реальном устройстве, все равно существует токовая нагрузка из-за конструктивных отличий резистивных деталей, температурных колебаний.

Как только к измерительному органу прибора будет приложена механическая нагрузка, гибкое основание деформируется, от чего изменятся рабочие параметры всех резисторов в цепи моста тензодатчика. В большинстве случаев попарно происходит сжатие и растяжение тензорезисторов (рисунок 3):

Рис. 3. Воздействие нагрузки на тензодатчик

Как видите, на рисунке два резистора сжимаются, а другие два растягиваются, в результате чего происходит искажение моста. Электрическая цепь выходит из равновесия и через выход тензодатчика начинает протекать электрический ток. О чем будет свидетельствовать отклонение стрелки гальванометра или дисплей оборудования, реагирующий на изменение разности потенциалов. Как только нагрузка перестанет воздействовать на тензодатчик, гибкая пластина вернется в исходное состояние, а измерительный мост снова перейдет в состояние равновесия.

На данном примере мы рассмотрели простейший вариант четырехпроводного тензометрического датчика. Но на практике также используются пяти и шестипроводные весоизмерительные сенсоры, что обусловлено типом конкретного устройства.

Типы

Сфера применения тензометрических датчиков охватывает ряд устройств самого различного назначения. Поэтому для измерения величины физического воздействия применяются тензодатчики разных типов. Разделение сенсоров по видам осуществляется на основании нескольких факторов.

Рис. 4. Типы датчиков по форме грузоприемного основания

Так, в зависимости от формы грузоприемного основания выделяют:

• Консольные (балочные) – устанавливаются в некоторых типах весов, при взвешивании контейнеров и т.д.;
• S-образные – применяются для измерения поднимаемых грузов;
• Мембранные – используются в системах контроля, высокоточных измерителях и т.д.;
• Колонные – монтируются в оборудовании с большой массой;

В зависимости от вида метода измерения все тензодатчики подразделяются на:

• Резистивные – в основе работы лежит тензорезистор или мост из них, расположенный на гибком основании. Такой тензодатчик крепится к поверхности измерителя и реагирует на механические деформации. В соответствии с п.1.1 ГОСТ 21616-91 разделяются на проволочные и фольгированные. По количеству и форме разделяются на одиночные, розетки, цепочки, мембранные розетки.
• Тактильные – состоят из двух проводников, между которыми расположена перфорированная пленка диэлектрика. При нажатии проводники продавливают мягкий диэлектрик и обеспечивают некую проводимость, чем изменяется величина сопротивления. По типу измерения бывают датчики касания, проскальзывания, усилия.
• Пьезорезонансные – основаны на  полупроводниковых элементах, в таких тензодатчиках происходит сравнение реального сигнала с эталонным.
• Пьезоэлектрические – основаны на собственном напряжении выхода электронов некоторых полупроводниковых кристаллов. При воздействии усилия на кристалл меняется и величина зарядов, что передается на измерительный орган тензодатчика.
• Магнитные – используют свойство магнитных проводников изменять величину магнитной проницаемости в зависимости от физических параметров. При сжатии или растяжении сердечника, электромагнитный поток, формируемый катушкой, будет изменяться. В результате чего индуктивность тензодатчика также отклонится от образцового состояния.
• Емкостные – используют эффект переменного конденсатора, в котором с уменьшением расстояния между пластинами будет возрастать емкость. А при увеличении расстояния или уменьшении площади пластин емкость уменьшится.

Рис. 5. Принцип действия емкостного тензодатчика

В соответствии с п.1.2 ГОСТ 28836-90 по характеру прилагаемого усилия тензодатчики можно разделить на те, которые реагируют на сжатие, растяжение и универсальные.

Схемы подключения

На практике применяются различные способы подключения тензодатчика в общую цепь. Наиболее простой вариант –  схема четырехпроводного подключения, которая приведена на рисунке 6 ниже:

Рис. 6. Четырехпроводная схема подключения

В данном случае схема подключения подразумевает строгое соблюдение цветовой маркировки проводов: красного и белого для подачи напряжения питания, а черного и зеленого для съема получаемого сигнала. Пятый провод используется для заземления корпуса оборудования, в некоторых моделях используется экран для устранения помех. Такой вариант применяется для силовых датчиков, слаботочного оборудования, устанавливаемого непосредственно в месте измерения и фиксации результата. На практике может реализоваться следующим образом:

Рис. 7. Практическая реализация четырехпроводной схемы подключения

Когда весоизмерительный блок удален от контрольного блока, используется шестипроводная схема для исключения влияния омического сопротивления проводов питания на результат измерений.

Рис. 8. Шестипроводная схема с цепью обратной связи

Выводы + E и – E применяются для подачи напряжения питания на тензодатчик. С клемм + Sen и – Sen снимается падение напряжения на проводах, которое затем вычитается из результирующего сигнала.  Контакты + S и – S используются для съема показаний, функция вычитания реализуется следующим образом:

Рис. 9. Практическая реализация вычитания напряжения

Назначение

Тензодатчик устанавливается в различных приборах и приспособлениях для отслеживания реакции на физическое воздействие. На сегодняшний день сфера его применения охватывает самые различные отрасли промышленности и народного хозяйства, где он используется для:

• Измерения веса – устанавливается в электронных весах различного типа.
• Определения ускорения – применяется при испытании транспортных средств.
• Измерения давления – распространено в сфере обработки поверхностей, при контроле прилагаемого усилия, в механических средствах и т.д.
• Контроля перемещения – фиксируют перемещение строительных элементов, фундаментов, сейсмологических приспособлений и т.д.
• Измерения крутящего момента – применяется в машиностроительной отрасли, для технического обслуживания и прочих.

Как выбрать?

При выборе модели для измерения какого-либо физического усилия или веса, необходимо руководствоваться основными параметрами сенсора. К таким характеристикам относятся:

• Диапазон измерений – определяет границы весовой нагрузки, которую сможет фиксировать тензодатчик;
• Класс точности – выбирается в зависимости от параметров оборудования и требований к точности измерений;
• Схема подключения – по количеству подключаемых выводов  может использоваться четырех или шестипроводная схема;
• Термокомпенсация  – для тензодатчиков, где необходима высокая точность измерений, важно учитывать влияние температуры окружающей среды, применяются термокомпенсирующие элементы;
• Степень защиты – обозначается индексом  IP и определяет устойчивость к воздействию пыли и влаги на тензодатчик.

Список использованной литературы

1. Клокова Н.П. «Тензорезисторы: Теория, методики расчета, разработки» 1990
2. Фрайден Дж. «Современные датчики. Справочник» 2005
3. Клокова Н.П. «Тензодатчики для измерений при повышенных температурах» 1965
4. Пучкин Б.И. «Приклеиваемые тензодатчики сопротивления» 1966
5. Ильинская Л.С., Подмарьков А. «Полупроводниковые тензодатчики» 1966

Что такое датчик веса и как он работает? – Омега Инжиниринг

Тензодатчик (или тензодатчик) представляет собой преобразователь, который преобразует силу в измеримый электрический выходной сигнал. Несмотря на то, что существует множество разновидностей датчиков силы, тензодатчики являются наиболее часто используемым типом.

За исключением некоторых лабораторий, где до сих пор используются прецизионные механические весы, в отрасли взвешивания преобладают тензодатчики. Пневматические тензодатчики иногда используются там, где желательна искробезопасность и гигиена, а гидравлические тензодатчики рассматриваются в удаленных местах, поскольку они не требуют источника питания. Тензодатчики обеспечивают точность от 0,03% до 0,25% полной шкалы и подходят практически для всех промышленных применений.

Как работает тензодатчик?

Тензодатчик преобразует механическую силу в цифровые значения, которые пользователь может считывать и записывать. Внутренняя работа тензодатчика зависит от выбранного вами тензодатчика. Существуют гидравлические тензодатчики, пневматические тензодатчики и тензометрические тензодатчики. Тензометрические датчики нагрузки являются наиболее часто используемыми из трех. Тензометрические тензодатчики содержат внутри себя тензометрические датчики, которые вызывают скачки напряжения под нагрузкой. Степень изменения напряжения отражается в цифровом показании как вес.

Когда использовать тензодатчик?

Тензодатчик измеряет механическую силу, в основном вес объектов. Сегодня почти все электронные весы используют тензодатчики для измерения веса. Они широко используются из-за точности, с которой они могут измерять вес. Тензодатчики находят свое применение в различных областях, требующих точности и прецизионности. Существуют разные классы тензодатчиков: класс A, класс B, класс C и класс D, и с каждым классом меняется как точность, так и емкость.

Типы тензодатчиков

Конструкции тензодатчиков можно различать по типу генерируемого выходного сигнала (пневматический, гидравлический, электрический) или по способу определения веса (изгиб, сдвиг, сжатие, растяжение и т. д.).

Гидравлические тензодатчики

Миниатюрный тензодатчик Гидравлические ячейки представляют собой силовые уравновешивающие устройства, измеряющие вес как изменение давления внутренней заполняющей жидкости. В датчиках гидравлической силы с вращающейся диафрагмой нагрузка или сила, действующая на нагрузочную головку, передается на поршень, который, в свою очередь, сжимает заполняющую жидкость, находящуюся внутри камеры с эластомерной диафрагмой.

По мере увеличения силы давление гидравлической жидкости повышается. Это давление может быть указано локально или передано для дистанционной индикации или управления. Производительность является линейной и относительно не зависит от количества заполняющей жидкости или ее температуры.

Если весоизмерительные датчики были правильно установлены и откалиброваны, точность может быть в пределах 0,25% от полной шкалы или лучше, что приемлемо для большинства процессов взвешивания. Поскольку этот датчик не имеет электрических компонентов, он идеально подходит для использования во взрывоопасных зонах.

Типичные области применения гидравлических тензодатчиков включают взвешивание резервуаров, бункеров и бункеров. Для максимальной точности вес танка следует получать путем размещения по одному датчику силы в каждой точке опоры и суммирования их выходных сигналов.

Пневматические тензодатчики

Пневматические тензодатчики также работают по принципу баланса сил. В этих устройствах используется несколько демпфирующих камер для обеспечения более высокой точности, чем в гидравлическом устройстве. В некоторых конструкциях первая камера демпфера используется как камера веса тары.

Пневматические тензодатчики часто используются для измерения относительно небольших грузов в отраслях, где чистота и безопасность имеют первостепенное значение. Миниатюрный тензодатчик

К преимуществам весоизмерительных ячеек этого типа относится их взрывобезопасность и нечувствительность к колебаниям температуры. Кроме того, они не содержат жидкостей, которые могут загрязнить процесс в случае разрыва диафрагмы. Недостатки включают относительно низкую скорость отклика и потребность в чистом, сухом, регулируемом воздухе или азоте.

Тензометрический датчик нагрузки

Тензометрический датчик нагрузки представляет собой тип датчика силы, в котором узел датчика деформации расположен внутри корпуса датчика силы для преобразования действующей на них нагрузки в электрические сигналы. Вес на тензодатчике измеряется флуктуациями напряжения, вызванными тензодатчиком, когда он подвергается деформации.

Сами датчики приклеены к балке или элементу конструкции, который деформируется под действием веса. В современных тензодатчиках установлено 4 тензодатчика для повышения точности измерений. Два манометра обычно работают на растяжение, а два — на сжатие и снабжены компенсационными регулировками.

Когда на тензодатчике нет нагрузки, сопротивление каждого тензодатчика будет одинаковым. Однако под нагрузкой сопротивление тензорезистора изменяется, вызывая изменение выходного напряжения. Изменение выходного напряжения измеряется и преобразуется в читаемые значения с помощью цифрового измерителя.

Пьезорезистивный датчик силы

Подобно тензодатчикам, пьезорезистивные датчики силы генерируют выходной сигнал высокого уровня, что делает их идеальными для простых систем взвешивания, поскольку они могут быть подключены непосредственно к считывающему измерителю. Однако доступность недорогих линейных усилителей уменьшила это преимущество. Дополнительным недостатком пьезорезистивных устройств является их нелинейный выходной сигнал. Миниатюрный тензодатчик

Индуктивные и реактивные тензодатчики

Оба этих устройства реагируют на пропорциональное весу смещение ферромагнитного сердечника. Один изменяет индуктивность катушки соленоида из-за движения ее железного сердечника; другой изменяет сопротивление очень маленькому воздушному зазору.

Магнитострикционные датчики силы

Работа этого датчика силы основана на изменении проницаемости ферромагнитных материалов под действием приложенного напряжения. Он построен из пакета пластин, образующих несущую колонну вокруг набора первичных и вторичных обмоток трансформатора. При приложении силы напряжения вызывают искажения картины потока, генерируя выходной сигнал, пропорциональный приложенной нагрузке. Это прочный датчик, который по-прежнему используется для измерения силы и веса на прокатных и полосовых станах.

Приложения для взвешивания тензодатчиков

Тензодатчики представляли собой первое серьезное конструктивное изменение в технологии взвешивания. На современных перерабатывающих предприятиях в большинстве случаев предпочтение отдается электронным датчикам силы, хотя механические рычажные весы по-прежнему используются, если операция выполняется вручную, а обслуживающий и обслуживающий персонал предпочитает их простоту.

На этой странице вы найдете конструкцию системы взвешивания с тензодатчиками.

Выберите весоизмерительный датчик, подходящий для вашего приложения

Датчики нагрузки на сжатие Датчики нагрузки на сжатие
часто имеют встроенную конструкцию кнопки. Они идеально подходят для монтажа в условиях ограниченного пространства. Они обеспечивают превосходную долговременную стабильность.

Датчики нагрузки на сжатие/растяжение Тензодатчики сжатия/растяжения
могут использоваться в приложениях, где нагрузка может меняться от растяжения к сжатию и наоборот. Они идеально подходят для помещений с ограниченным пространством. Резьбовые концы облегчают установку.

Тензодатчики S-образной балки
Весоизмерительный датчик S-Beam получил свое название благодаря своей S-образной форме. Датчики силы S-Beam могут обеспечивать выходной сигнал при растяжении или сжатии. Области применения включают уровень в резервуарах, бункерах и автомобильных весах. Они обеспечивают превосходное отклонение боковой нагрузки.

Датчики нагрузки на изгиб балки
A Весоизмерительный датчик с изгибающейся балкой может использоваться в различных силовых приложениях, для взвешивания резервуаров и управления промышленными процессами. Он имеет низкопрофильную конструкцию для интеграции в ограниченные зоны.

Платформа и одноточечные датчики силы Платформенные и одноточечные датчики силы
используются в коммерческих и промышленных системах взвешивания. Они обеспечивают точные показания независимо от положения груза на платформе.

Канистровые тензодатчики Весоизмерительные ячейки
Canister используются для однократного и многократного взвешивания. Многие из них полностью изготовлены из нержавеющей стали и герметичны для мытья и влажных помещений.

Низкопрофильные тензодатчики
Низкопрофильные тензодатчики в основном представляют собой тензодатчики сжатия и растяжения/сжатия. Монтажные отверстия и внутренняя резьба облегчают установку. Часто используется при исследованиях взвешивания и мониторинге силы на линии.

Происхождение тензодатчика

До того, как датчики силы на основе тензодатчиков стали предпочтительным методом для промышленных приложений взвешивания, широко использовались механические рычажные весы. Механические весы могут взвешивать все, от таблеток до железнодорожных вагонов, и могут делать это точно и надежно, если они должным образом откалиброваны и обслуживаются. Метод работы может включать либо использование механизма балансировки веса, либо определение силы, развиваемой механическими рычагами. Самые ранние датчики нагрузки с предварительными тензодатчиками включали гидравлические и пневматические конструкции.

В 1843 году английский физик сэр Чарльз Уитстон изобрел мостовую схему, позволяющую измерять электрические сопротивления. Мостовая схема Уитстона идеально подходит для измерения изменений сопротивления, возникающих в тензодатчиках. Хотя первый тензорезистор с приваренной проволокой был разработан в 1940-х годах, только когда современная электроника догнала его, новая технология стала технически и экономически осуществимой. Однако с тех пор тензометрические датчики получили широкое распространение как в качестве компонентов механических весов, так и в автономных тензодатчиках.

Сегодня, за исключением некоторых лабораторий, где все еще используются прецизионные механические весы, тензодатчики доминируют в индустрии взвешивания. Пневматические тензодатчики иногда используются там, где желательна искробезопасность и гигиена, а гидравлические тензодатчики рассматриваются в удаленных местах, поскольку они не требуют источника питания. Тензодатчики обеспечивают точность от 0,03% до 0,25% полной шкалы и подходят практически для всех промышленных применений.

В приложениях, не требующих высокой точности, например, при обработке сыпучих материалов и взвешивании грузовых автомобилей, по-прежнему широко используются механические платформенные весы. Однако даже в этих приложениях силы, передаваемые механическими рычагами, часто обнаруживаются тензодатчиками из-за присущей им совместимости с цифровыми компьютерными приборами.

Характеристики тензодатчика

Тип	Диапазон веса	Точность (FS)	Приложения	Прочность	Слабость
Датчики механической силы
Гидравлические тензодатчики	До 10 000 000 фунтов	0,25%	Резервуары, бункеры и бункеры. Опасные зоны.	Выдерживает сильные удары, нечувствителен к температуре.	Дорого, сложно.
Пневматические тензодатчики	Широкий	Высокий	Пищевая промышленность, взрывоопасные зоны	Искробезопасный. Не содержит жидкости.	Медленный отклик. Требуется чистый, сухой воздух
Тензодатчики веса
Датчики нагрузки на изгиб балки	10-5 тыс. фунтов.	0,03%	Баки, платформенные весы,	Низкая стоимость, простая конструкция	Тензорезисторы открыты, требуется защита
Тензодатчики с поперечной балкой	10-5 тыс. фунтов.	0,03%	Резервуары, платформенные весы, нецентральные нагрузки	Отказ от высоких боковых нагрузок, улучшенная герметизация и защита
Канистровые тензодатчики	до 500 тыс. фунтов.	0,05%	Автомобильные, танковые, гусеничные и бункерные весы	Ручки перемещения груза	Без защиты от горизонтальной нагрузки
Кольцевые и блинчатые тензодатчики	5- 500 тыс. фунтов.		Баки, баки, весы	Полностью из нержавеющей стали	Не допускается перемещение груза
Датчики усилия кнопки и шайбы	0–50 тыс. фунтов 0–200 фунтов. тип.	1%	Малые весы	Маленький, недорогой	Грузы должны располагаться по центру, перемещение груза не допускается
Прочие тензодатчики
Спиральный	0-40 тыс. фунтов.	0,2%	Платформа, вилочный погрузчик, колесная нагрузка, вес автомобильного сиденья	Выдерживает внеосевые нагрузки, перегрузки, удары
Оптоволокно		0,1%	Кабели электропередачи, крепления на шпильках или болтах	Невосприимчив к радиочастотным помехам/электромагнитным помехам и высоким температурам, искробезопасный
Пьезорезистивный		0,03%		Чрезвычайно чувствительный, высокий уровень выходного сигнала	Высокая стоимость, нелинейный выход

Чтобы узнать больше о типах тензодатчиков, обратитесь к этому техническому документу.

Посмотреть эту страницу на другом языке или в другом регионе

Rectiverter Wiki

Rectiverter — технология, созданная Eltek. Rectiverter представляет собой трехпортовый модуль с входным портом переменного тока, выходным портом переменного тока и двунаправленным портом постоянного тока. Он предназначен для использования в составе модульных ИБП переменного и постоянного тока. Параллельно можно сконфигурировать до 12 модулей, желательно распределенных по трем фазам.

Функциональность Rectiverter

Rectiverter выполняет функции выпрямителя и функции инвертора. Rectiverter может использоваться как выпрямитель и инвертор одновременно. Доступная мощность на входном порту переменного тока будет доступна и распределена на выходные порты переменного и постоянного тока. В случае потери переменного тока Rectiverter будет продолжать работать как инвертор без прерывания выходной мощности переменного тока (бесшовный переход). Нагрузка как постоянного, так и переменного тока будет поддерживаться от батареи.

Его также можно использовать только как телекоммуникационный выпрямитель или только как инвертор. В этих конфигурациях используются только два из трех портов. Эти строительные блоки идеально подходят для построения изолированного ИБП переменного тока в переменный.

Особенности Rectiverter

Преобразование линии

Важным свойством Rectiverter является способность стабилизировать и фильтровать сетевое напряжение переменного тока, оставаться на связи и получать энергию даже из сети переменного тока с помехами. Это возможно благодаря активному контролю выходного напряжения переменного тока.

Работая в режиме работы AC/AC, выходной порт переменного тока выполняет функцию кондиционирования линии питания, подавая отфильтрованное и регулируемое стабильное напряжение переменного тока на нагрузку.

Коэффициент нелинейных искажений напряжения сети переменного тока до 10 % эффективно устранен.

Переходные процессы в сети, такие как кольцевые волны, вызванные переключением нагрузки переменного тока, эффективно фильтруются.

Потеря сетевого источника переменного напряжения — плавное переключение на источник постоянного тока

Rectiverter будет продолжать поддерживать нагрузку, подключенную к выходному порту переменного тока, со стабилизированным переменным напряжением, пока заряженная батарея подключена к порту постоянного тока. Плавное переключение источника энергии обеспечивает бесперебойную подачу переменного тока в случае пропадания сетевого напряжения переменного тока. На выходе переменного тока никогда не будет никаких переходных процессов или прерываний. С точки зрения приоритетной нагрузки переменного тока смена источника энергии не вызывает затруднений.

Плавное повторное подключение к сети переменного тока

Rectiverter снова подключится к сети переменного тока и начнет получать питание от входного порта переменного тока, как только напряжение сети восстановится до нормального после ненормального состояния.

Это действие состоит из ряда шагов, включая определение того, что сеть переменного тока находится в пределах номинального диапазона, синхронизацию выходного напряжения переменного тока, чтобы оно было в фазе с входным переменным напряжением, и физическое подключение входного реле переменного тока.

Бесшовное переподключение выполняется в течение 10–30 секунд.

Защита от перенапряжения OV

При попадании молнии в сеть могут возникнуть экстремальные перенапряжения в сети переменного тока. Источники питания, такие как Rectiverter, тестируются на такие импульсные перенапряжения. Время нарастания и время спада этого перенапряжения измеряется в микросекундах (tr/tf Ô 1,2/50 мкс). Реле защиты ввода не может достаточно быстро среагировать на этот тип короткого импульса перенапряжения. Вместо этого встроенные защитные устройства MOV ограничивают напряжение, а быстрая защита от перегрузки по току отключает полупроводниковые переключатели, так что импульс перегрузки по току может быть безопасно поглощен внутренними электролитическими конденсаторами.

Следует отметить, что надлежащая молниезащита должна быть установлена ​​на входе в здание или на эквивалентной границе ЗОНЫ 1. УЗИП Rectiverter предназначены для защиты границ ЗОНЫ 3, устройств защиты класса III, поэтому для максимальной надежности желательно использовать УЗИП для зоны 2 класса II.

Защита от обратного тока

Rectiverter имеет уникальную электронную защиту от обратного тока, которая прошла обширную программу испытаний на соответствие международным стандартам ИБП. Стандарт UL предписывает следующее требование относительно так называемой защиты от обратного тока.

«ИБП должен быть снабжен защитой от обратного тока для предотвращения риска поражения электрическим током на его входных клеммах переменного тока во время отключения входного питания».

Другими словами, если оператор отключает входной источник переменного тока от системы, он или она должны быть уверены в том, что обратно от выхода переменного тока не поступает опасное переменное напряжение (питание от сети должно иметь непрерывный путь от N к PE — более подробную информацию см. в разделе «Конфигурация сети и вопросы защитного заземления»). Если оператор случайно замкнет выход переменного тока на входные клеммы переменного тока Rectiverter, Rectiverter выключится, и на входе не будет опасного напряжения.

Режимы работы

Работа инвертора

Rectiverter работает как чистый инвертор, если на входе переменного тока отсутствует напряжение.

Инверторный режим работы означает, что мощность передается от порта постоянного тока к выходному порту переменного тока. Для того чтобы Rectiverter работал как инвертор, порт постоянного тока должен быть подключен к источнику энергии, такому как выпрямитель и/или аккумулятор, способный подавать напряжение постоянного тока на Rectiverter.

Работа выпрямителя

Rectiverter работает как выпрямитель, если на входе переменного тока присутствует напряжение переменного тока, а выходной порт переменного тока отключен/не подключен. Энергия передается от входного порта переменного тока к порту постоянного тока. Нагрузкой на порт постоянного тока может быть либо батарея, которую необходимо зарядить, либо другие нагрузки постоянного тока. Типичной нагрузкой может быть телекоммуникационное оборудование -48 В.

Работа с рективером

Работа с рективером означает, что мощность передается от входного порта переменного тока к порту выхода переменного тока и порту постоянного тока одновременно. В этом режиме работы Rectiverter может питать нагрузку как переменного, так и постоянного тока.

Напряжение в сети

Электричество в сети отличается в разных регионах мира. Rectiverter предварительно настроен на номинальное входное и выходное напряжение 115 В переменного тока или 230 В переменного тока. Обратите внимание, что Rectiverter имеет широкий диапазон входного напряжения и частоты переменного тока, что позволяет использовать Rectiverter в большинстве стран/регионов мира.

Rectiverter запрограммирован на работу с частотой сети 50 или 60 Гц. Опция адаптивной частоты позволяет Rectiverter автоматически определять частоту сети и выполнять синхронизацию. Допуск +/- 3 Гц запрограммирован на заводе. Диапазон допуска может быть установлен пользователем с контроллера.

ROCOF, Скорость изменения частоты

Распределенные генераторы не всегда могут обеспечивать стабильную и точную частоту. Дизельные генераторы или ветряные генераторы часто производят медленно меняющуюся и нестабильную частоту. Rectiverter способен синхронизировать и получать энергию от источника переменного тока с различной частотой. Максимальная скорость изменения частоты, ROCOF, должна быть < 0,2 Гц/сек, чтобы соответствовать общепринятой практике.

A(50Гц)

<-> B(60Гц) переключение сети

Особенно в морских приложениях, где сеть переменного тока вырабатывается дизельными генераторами, может возникнуть необходимость переключения с переменного тока 60 Гц, генерируемого дизельными генераторами, на коммерческую сеть с частотой 50 Гц. Варианты адаптивной частоты можно использовать следующим образом.

Переменный ток 60 Гц отключается, Rectiverter переходит в инверторный режим, после чего подключается напряжение 50 Гц. Затем Rectiverter синхронизируется с сетью 50 Гц и повторно подключается. Весь процесс занимает около 45 секунд. В это время нагрузка переменного тока поддерживается от батарей. Выходное напряжение переменного тока не изменяется, за исключением изменения частоты.

Диапазон входного напряжения переменного тока

Диапазон входного напряжения переменного тока разделен на четыре различных области:

• Отключение высокого напряжения — полная выходная мощность поддерживается батареями
• Нормальный диапазон напряжения, при котором полная выходная мощность поступает от входного порта переменного тока
.
• Диапазон низкого напряжения с линейным снижением номинальных характеристик до уровня отключения, приоритет отдается выходной мощности переменного тока
• Отключение отключения при низком напряжении — полная выходная мощность поддерживается батареями

Кратковременные перебои в сети и задержка

Для бесперебойной работы Rectiverter предусмотрена задержка 5 мс. Более короткие перерывы (< 5 мс) сети переменного тока не влияют на работу Rectiverter. Выход переменного тока не будет затронут, как и выход постоянного тока. Более длительные перерывы в сети переменного тока заставят Rectiverter перейти в инверторный режим работы. Если сеть переменного тока возвращается в течение нескольких линейных циклов, повторное подключение выполняется в течение нескольких секунд, поскольку синхронизация все еще выполняется.

Возможность задержки 10 мс доступна при работе в режиме работы выпрямителя.

Коэффициент мощности

Очень важно передавать мощность с как можно более высоким коэффициентом мощности (PF), чтобы максимально использовать сеть электропередачи. Реактивная мощность просто обеспечит потери в сети и не дойдет до конечных потребителей в виде реальной полезной активной мощности.

В идеале нагрузки не должны вносить реактивную мощность в сеть. Поэтому коррекция коэффициента мощности (PFC) обязательна для больших электронных нагрузок.

Rectiverter имеет каскад PFC на входном порту переменного тока. Таким образом, гармонические искажения токов нагрузки на выходном порту переменного тока, вызванные нелинейными нагрузками, не будут отражаться в сети. Rectiverter всегда будет действовать как линейная резистивная нагрузка на сеть при работе с максимальной нагрузкой.

Условия перенапряжения сети переменного тока

Rectiverter может выдерживать перенапряжения на входе переменного тока в течение длительного времени. Хотя он и не предназначен для работы при >275 В переменного тока, он может выдерживать продолжительные перенапряжения, значительно превышающие 275 В переменного тока. Это возможно благодаря встроенному реле, которое отключает силовой каскад переменного тока в условиях перенапряжения. Выход переменного тока будет поддерживаться в условиях перенапряжения в сети переменного тока, поскольку Rectiverter работает в инверторном режиме, снабжая нагрузку энергией от батарей.

Выходной порт переменного тока

Номинальная мощность ВА

Номинальная мощность ВА может рассматриваться как мера способности перегрузки по току и, в особенности, способности питать нелинейные нагрузки. Номинальные значения ВА для выходного порта переменного тока Rectiverter основаны на измерениях среднеквадратичного значения напряжения и среднеквадратичного значения тока при максимальной активной мощности, подаваемой на стандартизированную нелинейную нагрузку. Типичная стандартизированная нагрузка включает диодный мост и конденсатор.

Диодный мост вызовет пиковое выпрямление и, таким образом, внесет более высокочастотные составляющие в ток нагрузки, так называемые гармоники. Гармоники не влияют на активную мощность, но влияют на измерение среднеквадратичного значения тока.

Нелинейная нагрузка и пик-фактор

Пиковый ток Rectiverter установлен на максимальное значение для обеспечения безопасной работы полупроводников в выходном каскаде переменного тока.

Для максимального среднеквадратичного значения тока установлено значение, ограничивающее активную мощность до ее максимального значения при номинальном выходном напряжении переменного тока.

Пик-фактор для Rectiverter рассчитывается как:

Номинальное C = Iпик / I RMS_max

Типичной нелинейной нагрузкой будет диодный мост, подключенный к фильтрующему конденсатору, обеспечивающему преобразование отфильтрованного постоянного напряжения в постоянный ток. нагрузка.

Подключение этого типа диодного моста/конденсатора/нагрузки к низкоомному источнику переменного тока приведет к так называемому «пиковому выпрямлению». Название иллюстрирует зарядку конденсатора фильтра при пиках переменного напряжения. В результате конденсатор будет заряжаться почти мгновенно с очень высокими пиковыми пиками тока.

Rectiverter очень хорошо справляется с пиковыми нагрузками выпрямителя. Пиковый ток нагрузки будет ограничен максимальным ограничением тока выходного каскада переменного тока. Таким образом, выходной ток нагрузки переменного тока будет выглядеть как плоские пики, последовательность прямоугольных импульсов. Угол проводимости зависит от величины активной нагрузки.

Емкостная нагрузка

Rectiverter может питать большие емкостные (и индуктивные) нагрузки.

Нагрузка может быть чисто емкостной, cos∅=0.

Емкостный ток (реактивный ток) может превышать ток активной (резистивной) нагрузки даже при максимальной нагрузке, как видно из следующего обсуждения.

Емкостная нагрузка означает, что в дополнение к реальному току активной нагрузки будет существовать реактивный ток. Этот реактивный ток увеличит общий среднеквадратичный ток, выдаваемый выходным каскадом переменного тока. Rectiverter имеет максимальное среднеквадратичное ограничение тока, установленное необходимостью защиты плавкого предохранителя на выходе переменного тока при непрерывной работе. Таким образом, максимальное среднеквадратичное значение тока для непрерывной работы установлено примерно на 150 % от номинального ограничения активного среднеквадратичного тока, IP_max.

Imax_RMS=1,5*IP_max

У нас есть следующее соотношение для полного среднеквадратичного значения тока, IRMS, активного, IP и реактивного, IQ, токов: при максимальной активной нагрузке существует абсолютный максимально допустимый ток реактивной нагрузки:

-> IQ_max ≈ 1,1*IP_max

Перегрузка на порте переменного тока

Rectiverter может поддерживать временную перегрузку 150% на выходе переменного тока в течение 15 секунд. Эта функция в первую очередь предназначена для облегчения запуска различных нагрузок. Преобразователь переходит в режим ограничения тока, если перегрузка длится дольше 15 секунд. Ограничение тока демонстрирует характеристики «обратного возврата», поскольку ограничение тока уменьшается через 15 секунд.

Быстрое отключение — зазор между предохранителями

Быстрое отключение сильно влияет на конструкцию системы. Достаточный ток короткого замыкания будет доступен для отключения автоматического выключателя с минимальным количеством блоков без необходимости дополнительного параллельного статического переключателя нагрузки.

Так называемая функция быстрого отключения предназначена для отключения MCB в условиях короткого замыкания. При обнаружении короткого замыкания Rectiverter будет подавать среднеквадратический ток, равный 6 x Inom, в течение 20 мс.

Это работает следующим образом: когда выходное напряжение переменного тока ниже примерно 30 В, срабатывает импульс быстрого отключения (QTP), а пределы выходного переменного тока повышаются до 6 x Iном в течение первых 20 мс после короткого замыкания. Из этого следует, что два модуля, работающие параллельно, способны выдавать 12 х Iном и так далее.

Импульс быстрого отключения доступен в режимах работы AC/AC и DC/AC, т.е. он является свойством только выходного порта переменного тока. Независимо от того, подается ли энергия от входного порта переменного тока или порта постоянного тока, доступно быстрое отключение.

Системные соображения

Конфигурации сети и соображения защитного заземления

Поскольку нейтральный (N) провод проходит прямо через Rectiverter, сетевое питание должно иметь непрерывный путь от N к защитному заземлению (PE), т. е. N не должен быть нарушена в любой точке распространения от источника до системы Rectiverter. Если подача нарушена, N должен быть соединен с PE в системе перемычкой того же номинала, что и входящая подача.

В однофазных системах без N оба входящих провода должны быть отключены, если входящее питание отключено. Это может быть достигнуто с помощью контактора, который управляется входным питанием. Систему Rectiverter нельзя использовать в трехфазных конфигурациях с D-подключением.

Трехфазный режим

Хотя Rectiverter является однофазным блоком, его также можно использовать в системах трехфазной передачи электроэнергии по схеме Y. Выпрямители могут быть подключены между любым из трех фазных напряжений и общей нейтралью. Нейтраль должна быть подключена к входам переменного тока для правильного распределения тока и контроля напряжения.

Трехфазная система Rectiverter может питать реальную трехфазную нагрузку без подключения нейтрали.

Положение ремешка HW на каждой полке электропитания определяет правильное подключение фаз. Если будет подключена неправильная фаза, будет выдан «тревога неправильной фазы», ​​и модули с «неправильной фазой» не запустятся, а светодиодный индикатор тревоги загорится КРАСНЫМ цветом на передней панели модуля.

Переключатель статического байпаса

Централизованные выключатели статического байпаса (также называемые статическим переключателем ввода резерва, STS) обычно используются в системах ИБП для обхода ИБП, подключения нагрузки непосредственно к сети. Выключатель обладает высокой устойчивостью к перегрузкам и обеспечивает необходимые токи короткого замыкания для срабатывания предохранителей при устранении неисправностей. Недостатком централизованного статического байпасного выключателя является необходимость отдельного отсека/шкафа для самого выключателя. Другими недостатками являются тот факт, что вам необходимо проектировать полную мощность системы с самого начала, а также тот факт, что централизованный коммутатор создаст единую точку отказа в системе.

Модуль Rectiverter имеет соединение AC/AC, что устраняет необходимость в отдельном централизованном статическом переключателе байпаса. Кроме того, выходной порт переменного тока предназначен для подачи импульса перегрузки по току для отключения автоматических выключателей и устранения токов короткого замыкания. Преимущества переключателя байпаса сохраняются, в то время как единая точка отказа устранена.

Автоматический переключатель ввода резерва (АВР)

АВР используется для переключения между различными источниками переменного тока. Два источника переменного тока могут быть либо двумя отдельными подключениями к сети, либо подключением к сети и дизельным генератором.

Физическая реализация

Полка питания

Полка питания имеет четыре слота для размещения одного Rectiverter в каждом. Полка питания содержит объединительные панели для разъемов переменного и постоянного тока, CAN и шины синхронизации. Полку можно установить в слот шкафа высотой 1 U, 19 дюймов.

Полка питания может быть объединена с блоком распределения и управления. Распределительный блок содержит контроллер, блоки ввода-вывода и DIN-рейки для крепления распределительных автоматических выключателей переменного и постоянного тока, разъемов для аккумуляторов и аккумуляторных автоматических выключателей, а также гнезда с винтовыми клеммами для подключения входа переменного тока и шины постоянного тока.

какая разница между сопротивлением и нагрузкой?

• Форум
• Обратитесь за помощью к нашим профессионалам-владельцам — НИКАКИХ советов по самостоятельному изготовлению не будет.
• AOP Жилой HVAC
• какая разница между сопротивлением и нагрузкой?

---

1. Согласие на использование файлов cookie

   Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.

2. Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, а также главный источник информации и знаний по HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений

   Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатно 9счет 0506. Как зарегистрированный гость вы сможете:

   • Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
   • Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
   • Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
   Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!

   Мы не рекомендуем регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

1. 20 августа 2008 г. , 18:54 #1

   какая разница между сопротивлением и нагрузкой?

   Сопротивление — или сопротивление потоку электронов, измеряется в Ом

   и

   Нагрузка — сопротивление потоку электронов, совершающих полезную работу.

   Может ли кто-нибудь объяснить это более подробно?

   Ответить с цитатой

   ---

2. 20.08.2008, 07:19ВЕЧЕРА #2

   http://en. wikipedia.org/wiki/Закон_Ома

   Чем чаще вы это читаете, тем чаще понимаете

   Я помню свой первый день, это было весело!

   Ответить с цитатой

   ---

3. 20 августа 2008 г., 20:29 #3

   Итак, если я правильно понял — нагрузка — это когда вы подаете напряжение на цепь, и она работает и производит усилители. Сопротивление — это путь, по которому течет ток?

   Ответить с цитатой

   ---

4. 20 августа 2008 г. , 20:34 #4

   Твилли говорит, что оказывает сопротивление, Твилли предлагает нагрузку? Это помогает

   Нет Нагрев Нет Охлаждение Вам нужно действие Быстро

   Ответить с цитатой

   ---

5. 20 августа 2008 г., 20:37 #5

   Сопротивление — это путь, и нагрузка будет использовать этот путь, когда это необходимо. Как это?

   Ответить с цитатой

   ---

6. 20 августа 2008 г., 21:44 #6

   Ом против Вт

   Сопротивление представляет собой противодействующую силу потоку электронов и измеряется в омах. Нагрузка – это мощность, необходимая для выполнения работы, и измеряется в ваттах. На паспортной табличке указаны вольты и амперы, но правильное измерение в ваттах. Это два разных взгляда на одно и то же. Изучите закон Ома, и вы начнете понимать, что я имею в виду.

   Ответить с цитатой

   ---

7. 21 августа 2008 г., 18:07 #7

   Нагрузкой электрической цепи является выходное устройство. Большинство электрических цепей преобразуют напряжение и ток (ВА) в какую-либо другую форму энергии для получения конечного результата.

   Есть несколько случаев, когда напряжение цепи используется в его произведенной форме, и происходит очень небольшое преобразование энергии, например, электрические поля, используемые в некоторых технологиях печати и отображения, но большинство приложений, используемых в приложениях HVAC, будут включать некоторые типы преобразование энергии нагрузкой.

   Например, нагревательный элемент представляет собой резистивную нагрузку, которая преобразует ВА в тепло, лампочка представляет собой резистивную нагрузку, которая преобразует ВА в свет, двигатель представляет собой индуктивная нагрузка, которая преобразует ВА в магнитную энергию, а затем производит вращательное движение. , соленоид — это индуктивная нагрузка, которая преобразует ВА в магнитную энергию, а затем сообщает линейное движение плунжеру.

   В примере с нагревательным элементом нагрузка будет активной, и проводники, питающие элемент, также будут иметь сопротивление. Элемент будет производить тепло, как и было задумано, это работа, для которой предназначена схема (нагрузка).
   Падение напряжения I Squared R, вызванное сопротивлением в проводниках, также будет выделять тепло, но, поскольку это тепло не обязательно производится в области, где требуется тепло, они считаются потерями в цепи.

   Ответить с цитатой

   ---

8. 21 августа 2008 г. , 18:24 #8

   ластик

   Сопротивление — или сопротивление потоку электронов, измеряемое в омах

   и

   Нагрузка — сопротивление потоку электронов, совершающих полезную работу.

   Может ли кто-нибудь объяснить это более подробно?

   — Я всегда рассматриваю нагрузку как «эффект» (желаемый или нежелательный), т.е. оборудование, которое нужно подключить, и т. д. Груз можно сравнить с прицепом за вашим автомобилем/грузовиком, например. что вы хотите переместить или сколько энергии требуется, чтобы переместить эту чертову штуку (в этом примере). 9″ эффект» (включение двигателя, выделение тепла и т. д.).

   Ответить с цитатой

   ---

« Предыдущая тема | Следующая тема »

Разрешения на публикацию

Тензодатчики: типы, принципы работы, области применения и преимущества

Геотехнические приборы и мониторинг — обширная область, включающая несколько датчиков, помогающих в мониторинге состояния конструкций, мониторинге оползней, мониторинге земляных работ и т. д.

Тензодатчики один из таких инструментов, которые обычно используются для измерения веса. Они могут измерять предметы от маленьких иголок до больших сверлильных станков. Вы можете найти тензодатчики повсюду, даже в ближайших продуктовых магазинах, чтобы взвешивать свои товары, хотя они находятся внутри инструментов.

Весоизмерительные ячейки доступны в различных формах, типах и размерах. Если вам интересно, что такое тензодатчик и как он работает, продолжайте читать, чтобы быть в курсе.

Давайте поговорим о них подробнее, их типах, принципе работы, преимуществах и многом другом.

Что такое тензодатчик?

Весоизмерительная ячейка представляет собой преобразователь, который преобразует механическую силу в считываемые электрические единицы, подобно нашим обычным весам. Их основная цель – взвесить или проверить количество переносимого груза.

Тензодатчики всегда приклеиваются вместе с эластичным материалом, известным как тензометрические датчики.

Чтобы разобраться в них, необходимо знать о тензодатчиках, их типах, принципе работы, а также областях применения.

| Подробнее : Тензодатчик: принцип, типы, особенности и применение |

Для чего используется тензодатчик?

Тип инструментов, используемых в геотехнической области, зависит от объема работ. Весоизмерительные датчики можно использовать на начальном этапе, т. е. во время исследований и разработок, или даже на более позднем этапе при мониторинге конструкции.

Геотехнические инструменты используются как до, так и после строительства для обеспечения безопасности сооружений, дамб, туннелей, мостов и т. д. Надлежащий геотехнический мониторинг обеспечивает долгосрочную безопасность этих сооружений.

Весоизмерительные датчики находят свое применение в геотехнической сфере и обычно используются для контроля:

• Фундаменты глубокого заложения: земляные связи в виде распорок, свай; подхваты или якоря; подпорные стены
• Туннели и шахты: стальная облицовка, монолитный бетон, сегментированный сборный железобетон, набрызг-бетон
• Плотины: бетонные плотины, подземная электростанция
• Сваи: Испытание сваи под нагрузкой

Распорки

Рисунок 1: Датчик нагрузки на сжатие между стойками на строящейся станции метро

Двутавровые стойки обычно устанавливаются в каркасах подземных станций метро. Твердые тензодатчики широко используются для измерения нагрузки, передаваемой на стойки. Тензодатчики устанавливаются между стойками.

Подтяжки, анкерные болты, грунтовые анкеры

Весоизмерительные датчики для анкерных опор предназначены для испытания и измерения нагрузок в подтяжках, анкерных болтах и ​​грунтовых анкерах. Испытание под нагрузкой проводится приложением нагрузки к анкерному анкеру с помощью линейного гидравлического домкрата.
Тензодатчик размещается между подпорной стенкой и гидравлическим домкратом. Как только гидравлический домкрат открывается, нагрузка, передаваемая на стяжку, измеряется тензодатчиком.

Подпорная стена

Существуют различные типы подпорных стен, а именно. шпунтовые, анкерные подпорные стены, буронабивные подпорные стены, консольные. Датчики нагрузки устанавливаются в этих стенах, чтобы отслеживать изменения за ней и одновременно изучать эффективность различных видов удерживающих систем.

Весоизмерительные датчики заранее измеряют и показывают чрезмерную нагрузку.

Стена из диафрагмы или шпунта

Рис. 2. Анкерный тензодатчик в стене диафрагмы на строящейся станции метро

Для измерения устойчивости диафрагмы или стены из шпунта тензодатчики устанавливаются в анкерных системах. Однако положение тензодатчика соответствует установленным распоркам.

Крепление кровли в подземных полостях / Устойчивость откосов в оползневых зонах

За подземными полостями необходимо тщательно следить, поскольку они находятся под постоянной угрозой обрушения крыши или обрушения боковых стен.

Обвалы склонов и оползни были серьезной проблемой для геологов, поскольку они являются наиболее распространенной формой стихийных бедствий. Следовательно, предварительно напряженные анкеры с цементным раствором используются для обеспечения активной поддержки стен и крыш.

Весоизмерительные датчики измеряют количество передаваемой нагрузки и вовремя предупреждают соответствующие органы, чтобы избежать крупных аварий.

Плотины

Рис. 3: Анкерный тензодатчик в полости плотины.

Оттяжные анкеры устанавливаются на верхней стороне бетонной плотины для преодоления моментов, вызванных очень сильным паводком. Тензодатчики установлены для контроля якоря за устойчивость плотины и раннего предупреждения.

Испытание сваи на нагрузку

Рис. 4. Датчик нагрузки на сжатие, используемый при испытании сваи

Перед возведением конструкции проводится испытание на статическую нагрузку. Глубокие котлованы и фундаменты заполняют сваями для исследования их несущей способности.

Нагрузка прикладывается путем установки гидравлического домкрата на реактивные сваи и балку или непосредственно путем сжатия.

Каков принцип работы тензодатчика?

Если вы когда-нибудь задавались вопросом, как работают датчики веса, вот ваш ответ!. Принцип тензодатчика
предполагает использование многих конкретных геотехнических инструментов. Он не может работать без сопряжения с датчиками, одним из которых являются тензодатчики.

Тензорезисторы представляют собой тонкие эластичные материалы, изготовленные из нержавеющей стали и закрепленные внутри тензодатчиков с помощью запатентованных клеев. Тензорезистор имеет удельное сопротивление, прямо пропорциональное его длине и ширине.

Когда к тензодатчику прикладывается сила, он изгибается или растягивается, заставляя тензодатчик двигаться вместе с ним. А при изменении длины и поперечного сечения тензорезистора изменяется его удельное электрическое сопротивление, что приводит к изменению выходного напряжения.

Существует еще одна концепция, связанная с принципом работы тензодатчиков. Давайте посмотрим, как это сделать.

Что такое мост Уитстона?

Всякий раз, когда происходит изменение сопротивления тензорезистора, оно отображается как электрический выходной сигнал. Но задумывались ли вы когда-нибудь, как измеряется изменение сопротивления тензорезистора?

Весоизмерительная ячейка работает только тогда, когда тензорезистор имеет некоторое изменение сопротивления, и мы используем мост Уитстона для измерения этого изменения.

Цепь тензодатчиков

Цепь тензодатчиков также известна как мостовая схема Уитстона.

Предположим, что тензодатчик имеет четыре внутренних тензодатчика, то есть A, B, C и D, как показано на рисунке выше.

Входное напряжение, подаваемое преобразователем сигналов или цифровым дисплеем, подключается к двум противоположным углам перемычки, т. е. C и D, тогда как выходное напряжение измеряется путем присоединения резисторов A и B к сигнальной стороне цифрового дисплея.

Когда к тензодатчику не приложена нагрузка (Load=0), цепь считается сбалансированной. Как только к нему будет приложена нагрузка, тензометрические резисторы заметят изменение его сопротивления, тем самым изменяя напряжение, протекающее через цепь.

Следовательно, изменится напряжение на А и В, что будет отображаться в виде веса на блоке считывания или на цифровом дисплее.

Выход моста Уитстона или тензодатчика представляет собой аналоговые данные, которые преобразуются в читаемые единицы с помощью интерпретатора.

Разница между тензодатчиком и тензодатчиком

Это распространенный вопрос, который мы получаем от многих людей. Поскольку оба этих сенсора тесно связаны друг с другом, люди иногда не могут найти разницу между ними. Наиболее очевидная разница заключается в том, что тензорезистор представляет собой один резистивный элемент, а тензодатчик представляет собой комбинацию из четырех тензодатчиков в схеме моста Уитстона, как указано выше.

С другой стороны, использование тензодатчика требует приложения напряжения к противоположным узлам, тогда как для использования тензометрического датчика необходимо установить от двух до четырех тензодатчиков, чтобы испытывать противоположные силы.

Типы тензодатчиков

Когда речь идет о многих типах тензодатчиков, многие из них предлагают различные приложения и принципы. Давайте посмотрим на различные типы тензодатчиков, их работу и технические характеристики.

Модель ELC-150S-H Высокопроизводительный датчик нагрузки на сжатие

Одним из первых типов датчиков нагрузки является Encardio Rite Модель ELC-150S-H Датчик нагрузки на сжатие высокой мощности, который широко используется для измерения нагрузки на сжатие во время испытаний свай. Для испытания свай при нагрузках более 12 500 кН можно использовать более одного тензодатчика.

Encardio Rite, модель ELC-150S-H, представляет собой прецизионный тензодатчик типа резистивного тензорезистора с высокой пропускной способностью, предназначенный для измерения больших сжимающих нагрузок или осевых усилий. Он специально разработан для применения в гражданском строительстве. Он доступен с грузоподъемностью от 5000 кН до 12500 кН.

Работа тензодатчика — модель ELC-150S-H

Если вам интересно, как работает тензодатчик, давайте взглянем на него.

Тензодатчик сжатия состоит из столбчатого элемента из высокопрочной мартенситной нержавеющей стали. Датчик использует шестнадцать тензорезисторов на 350 Ом, соединенных в мост на 1400 Ом.

Чтобы свести к минимуму влияние неравномерной и внецентренной нагрузки, тензорезисторы расположены на равном расстоянии друг от друга по окружности.

Нагрузку, приложенную к ячейке, можно измерить с помощью любого стандартного цифрового устройства считывания, подходящего для применения в тензорезисторах. Весоизмерительная ячейка обладает высокой устойчивостью к посторонним силам и защищена от пыли, влаги и неблагоприятных условий окружающей среды.

Площадь поперечного сечения элемента варьируется в тензодатчиках разной мощности, чтобы обеспечить приблизительно одинаковый выходной сигнал в милливольтах при изменении нагрузки от нуля до полной.

Характеристики модели ELC-150S-H

Диапазон (кН)	5000, 6000, 7500, 10000 и 12500
Номинальная мощность	1,5 мВ/В ± 10 %
Вместимость за пределами диапазона	120 % с максимальным усилием до 14000 кН
Температурный предел	от -20° до 80°С
Кабель	Четырехжильный экранированный длиной 5 м; укажите
Точность калибровки	± 0,25 % полной шкалы
Нелинейность	± 1 % полной шкалы

Модель ELC-210S Тензодатчик сжатия

Encardio Rite Модель ELC-210S Датчик сопротивления сжатию представляет собой прецизионный датчик нагрузки для тяжелых условий эксплуатации. Он специально разработан для удовлетворения растущих потребностей в измерении нагрузки с высокой степенью точности и надежности.

Тензодатчик идеально подходит для измерения сжимающей нагрузки или усилий в распорках. Он доступен с грузоподъемностью от 1000 кН до 3500 кН.

Конструкция модели ELC-210S

Внутренняя конструкция тензодатчика столбчатая. Элемент тензодатчика изготовлен из мартенситной нержавеющей стали. Элемент закален, чтобы обеспечить лучшую линейность и гистерезис. Используемые тензорезисторы фольгированного типа крепятся к элементам с помощью специальных эпоксидных клеев, которые очень надежны.

Принцип работы модели ELC-210S

В работе тензодатчиков используется схема датчиков деформации.
В датчике, сваренном электронным лучом, используются прецизионные тензорезисторы из фольги, соединенные по простой мостовой схеме Уитстона. Выходной сигнал получается из-за дисбаланса в мостовой схеме, когда датчик измеряет нагрузку.

Обычно мостовая схема возбуждается напряжением 10 В постоянного тока, что дает выходной сигнал полной шкалы около 1,5 мВ/В. Нагрузку, приложенную к ячейке, можно измерить с помощью любого стандартного цифрового считывающего устройства, подходящего для применения в тензорезисторах.

Технические характеристики тензодатчика модели ELC-210S

Диапазон (кН)	1000, 1500, 2000, 3000, 3500
Номинальная мощность	1,5 мВ/В ± 10 %
Корпус	IP 68, сварка электронным лучом в вакууме 1/1000 торр
Температурный предел	от -20° до 80°С
Кабель	Четырехжильный экранированный длиной 2 м; укажите
Вместимость за пределами диапазона	120%
Точность калибровки	± 0,25 % полной шкалы
Нелинейность	± 1 % полной шкалы

Тензодатчик с центральным отверстием/анкерным болтом, модель ELC-30S нагрузка в анкерных болтах, оттяжках, фундаментных анкерах, тросах или распорках в зависимости от применения.

Он также используется для измерения сжимающей нагрузки между конструктивными элементами, например, опорами туннеля, или на стыке между балкой и вершиной сваи.

Модель Encardio Rite ELC-30S представляет собой прецизионный резистивный тензодатчик с центральным цилиндрическим отверстием. Цилиндрический тензодатчик специально разработан для применения в гражданском строительстве и доступен с грузоподъемностью от 200 кН до 2000 кН.

Принцип работы модели ELC-30S

Тензодатчик с центральным отверстием содержит элемент из высокопрочной мартенситной нержавеющей стали. В нем используются восемь тензорезисторов на 350 Ом, соединенных в мост на 700 Ом. Чтобы свести к минимуму влияние неравномерной и эксцентричной нагрузки, восемь тензодатчиков установлены под углом 45° друг к другу в канавке в основании столбчатого элемента из нержавеющей стали.

Нагрузку, приложенную к ячейке, можно измерить с помощью любого стандартного цифрового считывающего устройства, пригодного для применения в тензорезисторах. Тензорезисторы установлены в канавке в основании столбчатого элемента из нержавеющей стали.

Диафрагма из нержавеющей стали представляет собой электронно-лучевую сварку с элементом, закрывающим канавку, в результате чего внутри датчика создается вакуум около 1/1000 торр.

Все это помогает датчику стать невосприимчивым к атмосферной коррозии и воздействию попадания воды. Площадь поперечного сечения столбчатого элемента и глубина канавки в нем варьируются в тензодатчиках с разной мощностью, чтобы обеспечить приблизительно одинаковый выходной сигнал мВ/В для различных нагрузок от нуля до полной.

Характеристики модели ELC-30S

Диапазон (кН)/внутренний диаметр (мм)	200/40, 500/52, 1000/78, 1000/105, 1500/85, 1500/130, 2000/105, 2000/155, указать
Вместимость за пределами диапазона	120%
Точность калибровки	± 0,25 % полной шкалы
Нелинейность	± 1 % полной шкалы
Температурный предел	от -20° до 80°С
Кабельное соединение	Шестиштырьковое уплотнение стекло-металл

Модель ELC-30S-H Тензодатчик Тип Центральное отверстие/Анкерный болт Весоизмерительная ячейка

Тензодатчик используется для определения нагрузки в анкерных болтах, оттяжках, фундаментных анкерах, кабелях или стойках в зависимости от применения. Encardio Rite Модель ELC-30SH также используется для измерения сжимающей нагрузки между элементами конструкции, т. е. опорами туннеля, или на стыке между балкой и вершиной сваи.

Encardio Rite, модель ELC-30S-H, представляет собой прецизионный тензодатчик большой емкости с центральным цилиндрическим отверстием. Он специально разработан для применения в гражданском строительстве. Он доступен с грузоподъемностью от 3500 кН до 10000 кН.

Принцип работы модели ELC-30S-H

Тензодатчик с центральным отверстием состоит из цилиндра из высокопрочной мартенситной нержавеющей стали. Обычно в нем используются восемь тензодатчиков сопротивления на 350 Ом, соединенных проводами для формирования моста на 700 Ом для нагрузки 3500 кН и 5000 кН. Для мощностей выше 5000 кН шестнадцать тензорезисторов на 350 Ом используются для формирования моста на 1400 Ом.

Чтобы свести к минимуму влияние неравномерной и внецентренной нагрузки, тензорезисторы расположены на равном расстоянии друг от друга по окружности. Нагрузку, приложенную к ячейке, можно измерить с помощью любого стандартного цифрового считывающего устройства, подходящего для применения в тензорезисторах.

Площадь поперечного сечения элемента варьируется в тензодатчиках разной мощности, чтобы обеспечить приблизительно одинаковый выходной сигнал в милливольтах при изменении нагрузки от нуля до полной.

Технические характеристики тензодатчика модели ELC-30S-H

Диапазон (кН)/внутренний диаметр (мм)	3500/185, 5000/202, 7500/227, 10000/210, указать
Вместимость за пределами диапазона	120%
Нелинейность	± 1 % полной шкалы (доступно ± 0,5 % полной шкалы)
Выход	1,5 мВ/В ± 20 %
Возбуждение	10 В пост. тока (макс. 20 В пост. тока)
Температурный предел	от -20° до 80°С
Кабельное соединение	Четырехжильные экранированные длиной 5 м, указать

Модель ELC-31V Датчик нагрузки с гидравлическим центральным отверстием и анкерным болтом с вибротросом

Encardio Rite Модель ELC-31V представляет собой точно спроектированный датчик нагрузки с гидравлическим приводом с центральным отверстием и вибротросом, специально разработанный для применения в гражданском строительстве. Он заполнен жидкостью и изготовлен из нержавеющей стали. Он доступен с грузоподъемностью от 250 кН до 2000 кН.

Принцип работы модели ELC-31V

Датчик веса с вибрационной проволокой модели ELC-31V состоит из чувствительной нажимной прокладки, которая образована путем соединения двух очень жестких стальных дисков по их периферии. Пространство внутри клетки заполнено деаэрированной жидкостью. Когда к ячейке прикладывается нагрузка, давление на жидкость меняется.

Это изменение давления жидкости используется для записи изменения нагрузки, прикладываемой к ячейке. Нагрузка распределяется равномерно по площади загрузки ячейки с помощью толстой распределительной пластины. Пластины распределения нагрузки можно использовать как над, так и под датчиком тензодатчика, чтобы обеспечить равномерное распределение нагрузки на датчик.

Нижние пластины для распределения нагрузки не требуются, если в предлагаемую схему установки включена подходящая несущая пластина.

Давление в тензодатчике измеряется датчиком давления с вибрирующей проволокой. Датчик давления с вибрационной проволокой имеет конструкцию из нержавеющей стали и включает в себя новейшую технологию вибрационной проволоки для обеспечения электрических показаний. Предусмотрено уплотнение стекло-металл для легкого подключения кабеля.

Данные датчика давления с вибрирующей проволокой могут быть считаны с помощью считывателя модели EDI-51V регистратор данных . Данные также могут быть удаленно считаны с помощью автоматической системы сбора данных модели ЭДАС-10.

Характеристики модели ELC-31V

Диапазон (кН)/внутренний диаметр (мм)	250/35, 500/52, 750/78, 1000/105, 2000/130, 2500/0
Перегрузка	110 % полной шкалы
Точность калибровки	± 1 % полной шкалы
Нелинейность	± 2 % полной шкалы от 10 % до полного диапазона
Температурный предел	от -10° до 50°С
Температурный эффект	± 0,06% полной шкалы/oC
Термистор	YSI 44005 или аналогичный

Весоизмерительная ячейка с центральным отверстием и анкерным болтом, модель ELC-32V

Encardio Rite , модель ELC-32V , представляет собой прецизионный тензодатчик с центральным цилиндрическим отверстием. Он специально разработан для применения в гражданском строительстве.

Предлагается с усилием от 250 кН до 3500 кН. Тензодатчики с более высокой пропускной способностью и датчики с внутренним диаметром, отличным от стандартного указанного диапазона, доступны по запросу.

Принцип работы модели ELC-32V

Тензодатчик с центральным отверстием состоит из цилиндра из высокопрочной мартенситной нержавеющей стали. Обычно в нем используются три тензорезистора с вибрирующей проволокой, установленные под углом 120° друг к другу, чтобы свести к минимуму влияние неравномерной и эксцентричной нагрузки.

Нагрузка, приложенная к ячейке, измеряется отдельно тензорезисторами с вибрирующим проводом с использованием цифрового считывающего устройства Encardio Rite модели EDI-51V для тензодатчиков с вибрирующим проводом. Берется среднее из трех показаний.

В качестве альтернативы тензодатчик можно подключить к системе сбора данных Encardio Rite модели EDAS-10 для непрерывного мониторинга. При необходимости весоизмерительная ячейка может быть оснащена четырьмя или шестью тензорезисторами с вибрирующей проволокой.

Тензодатчик Характеристики модели ELC-32V

Диапазон (кН)/внутренний диаметр (мм)	250/27, 500/52, 1000/78, 1500/102, 2000/127, 2000/152, указать (сплошной тензодатчик доступен по запросу)
Перегрузка	150 %
Точность калибровки	± 0,25 % полной шкалы
Нелинейность	± 1 % полной шкалы
Температурный предел	от -20° до 80°С
Термистор	YSI 44005 или аналогичный
Кабель	Шесть жил экранированных длиной 5 м; укажите

Пневматический тензодатчик

Пневматический тензодатчик сконструирован таким образом, что балансировочное давление регулируется автоматически. Работа пневматического тензодатчика основана на следующей концепции.
Когда давление воздуха подается на один конец диафрагмы, оно выходит через другой конец/сопло в нижней части. Манометр, прикрепленный к датчику тензодатчика, измеряет давление внутри датчика. Отклонение диафрагмы изменяет поток воздуха через сопло, а также давление внутри камеры или диафрагмы.

Пьезоэлектрический тензодатчик

Пьезоэлектрические тензодатчики работают по тому же принципу, что и тензодатчики, но выходное напряжение генерируется пьезоэлектрическим материалом, который пропорционален деформации тензодатчика.

Пьезоэлектрические тензодатчики находят свое применение в областях динамического нагружения, где тензометрические тензодатчики часто выходят из строя при высоких циклах динамической нагрузки. Пьезоэлектрический эффект является динамическим, что означает, что электрический выход датчика представляет собой нестатическую импульсную функцию. Выходное напряжение полезно только тогда, когда приложенная сила или деформация меняются, и не измеряет статические значения.

Давайте рассмотрим преимущества и недостатки пьезоэлектрических тензодатчиков. Некоторые из плюсов заключаются в том, что они компактны по размеру и, следовательно, чрезвычайно просты в обращении. Они также имеют хорошую частотную характеристику и прочную конструкцию для тяжелых условий эксплуатации. С другой стороны, он имеет высокую температурную чувствительность и не подходит для статических условий.

Преимущества тензодатчика

1. Тензодатчики имеют прочную и прочную конструкцию, а также исключительную надежность и долговременную стабильность
2. Они специально разработаны для суровых промышленных условий.
Тензодатчики
3. имеют температурную компенсацию.
4. Имеют стабильную систему без движущихся частей и звеньев.
5. Некоторые из них имеют несколько встроенных тензорезисторов для уменьшения эффекта позиционирования.
6. С тензодатчиками можно использовать любое стандартное тензометрическое мостовое измерительное устройство.
7. Весоизмерительные датчики имеют незначительное влияние боковой и эксцентричной нагрузки

Применение тензодатчиков

Тензодатчики применяются:

1. Для определения нагрузки в анкерных болтах, оттяжках, фундаментных анкерах, тросах или распорках.
2. Проверочные испытания и долгосрочный мониторинг производительности различных видов анкерных систем.
3. Измерение сжимающей нагрузки между конструктивными элементами, т. е. опорами туннеля, или на стыке между балкой и вершиной свайной стойки.
4. Широко используется для корреляции данных, полученных от скважинных экстензометров.
5. Для определения нагрузки при экспериментальных исследованиях, испытании свай и измерении напора горных пород.
6. Измерение сжимающей нагрузки между элементами конструкции.
7. Измерение сжимающей нагрузки и осевых усилий в стойках.
8. Нагрузочные испытания свай.
9. Определение конвергенции кровли подземных выработок.

Часто задаваемые вопросы

1. Насколько точны тензодатчики?

%RO (скорость выхода) всех тензодатчиков Encardio Rite указан в их спецификациях. Точность датчика тензодатчика определяется его % RO. Если тензодатчик на 10 000 кг имеет погрешность ± 0,5 % RO, это означает, что наилучшее разрешение тензодатчика будет ± 50 кг

2. Что такое чувствительность тензодатчика?

Чувствительность тензодатчика является очень важным фактором для прибора. Чувствительность 3 мВ/В означает, что тензодатчик выдает выходной сигнал 3 мВ при номинальном усилии, когда входное напряжение равно 1 В.

3. Что такое калибровка тензодатчика?

Со временем тензодатчики стареют и смещаются. Следовательно, необходимо регулярно калибровать их. Сравнение фактических выходных данных тензодатчика с испытательными нагрузками называется калибровкой.

4. В чем разница между тензодатчиком и тензодатчиком?

Тензодатчик представляет собой отдельный преобразователь, используемый для преобразования механической деформации в считываемый электрический выходной сигнал. Принимая во внимание, что тензодатчик состоит из набора тензодатчиков, которые преобразуют механическую нагрузку в считываемые единицы.

5. Что такое основная ось?

Ось, вдоль которой весоизмерительный датчик рассчитан на нагрузку, называется основной осью.

6. Что такое осевая нагрузка?

Это нагрузка, приложенная вдоль основной оси.

7. Что такое нелинейность?

Разница между мощностью при определенной нагрузке и соответствующей точкой на прямой, проведенной между минимальной и максимальной нагрузками, называется нелинейностью. Обычно выражается в единицах %FS.

8. Что такое неповторяемость?

Максимальная разница между выходными показаниями для повторяющихся нагрузок при сохранении идентичных условий нагрузки и окружающей среды известна как неповторяемость. Все это касалось тензодатчиков и их различных типов. Если у вас есть какие-либо вопросы, не стесняйтесь комментировать ниже.

Робокоп | Робокоп Вики | Фэндом

Оригинал | Анимированные | Комиксы | Remake

_{Эта статья посвящена киборгу. Чтобы узнать о образцовом полицейском и муже мирового класса, посмотрите Алекса Мерфи. Чтобы узнать о других статьях с таким названием, см. Робокоп (значения) .}

В этой статье в настоящее время отсутствует информация из Робокоп: Серия , Робокоп: Основные директивы и 2003 Игра Робокоп .

Робокоп

• Веллер
• Берк
• Эдем
• Флетчер

Псевдонимы

Алекс Мерфи

Филиалы

Департамент полиции Детройта

Actor

• Peter Weller ( RoboCop , RoboCop 2 , RoboCop: Rogue City )
• Robert John Burke ( RoboCop 3 )
• Richard Eden ( RoboCop: The Series )
• Page Флетчер ( Робокоп: Основные директивы )

» Мерфи! Это ты! »

―Офицер Энн Льюис ^[src]

OCP Crime Prevention Unit 001 , более известный как RoboCop , был полицейским-киборгом, созданным Omni Consumer Products с останками жестоко убитого полицейского Алекса Мерфи.

Содержание

• 1 Биография
  • 1.1 Конструкция
  • 1.2 Первоначальная активация
  • 1.3 Мстительный Мерфи
  • 1.4 Культ ядерной бомбы
  • 1.5 Борьба с реабилитационными центрами
  • 1.6 Метро Юг
• 2 Технология
  • 2.1 Основные директивы
  • 2.2 Оружие
    • 2.2.1 Авто-9
    • 2.2.2 Клеммная колодка
    • 2.2.3 Пулемет/ракетная установка
    • 2.2.4 Полетный ранец/зарядная станция
  • 2.3 Восприятие
  • 2.4 Конструкция кузова
  • 2.5 Недостатки
• 3 неканонических появления
  • 3.1 Мортал Комбат 11
    • 3.1.1 Окончание
    • 3.1.2 Атаки
      • 3.1.2.1 Смертельные случаи
• 4 За кадром
  • 4.1 Робокоп
  • 4.2 Робокоп 2
  • 4.3 Робокоп 3
  • 4.4 Робокоп: Серия
  • 4. 5 Робокоп: Основные директивы
• 5 Галерея
  • 5.1 Робокоп (фильм 1987 года)
  • 5.2 Робокоп 2
• 6 Появлений
• 7 Каталожные номера

Биография[]

Строительство[]

Когда проект OCP Security Concepts ED-209 столкнулся с серьезными задержками и перерасходом средств, Старик заказал запасной план. Боб Мортон взялся за это задание. ^[1]

OCP реструктурировала Детройтское полицейское управление, выбрав «основных кандидатов» в соответствии с фактором риска, поскольку вскоре ожидалось, что будет найдена еще одна жертва преступления. После неудачной презентации прототипа ЭД Мортон подошел к Старику из-за протестов Дика Джонса. Старик был достаточно любопытен, чтобы пригласить Мортона и его сотрудников для полной презентации его программы Робокопа. ^[1]

Получив звонок из отделения неотложной помощи, ученые и хирурги из Security Concepts приступили к делу, собирая органические компоненты зверски убитого полицейского Алекса Мерфи: части его пищеварительного тракта, слева от его мозга, несколько органов и его левая рука, хотя рука была позже ампутирована по приказу Мортона, фактически превратив останки Мерфи в Группу предотвращения преступности OCP 001, или Робокопа, как он был более широко известен, киборга с компьютером и механические рефлексы, память и «пожизненное» программирование правоохранительных органов, а также выбор динамического программного обеспечения для построения стратегий и баллистических векторов в любой ситуации. ^[1]

Первоначальная активация[]

Боб Мортон лично наблюдал за первоначальной оценкой и тестированием Робокопа и был впечатлен его испытаниями на меткость, во время которых он выстрелил картонной головой в гуманоидную мишень. После того, как Робокоп был назначен на западный участок, первое полевое испытание Робокопа было столь же впечатляющим, во время которого он использовал свои передовые бортовые технологии, чтобы остановить грабителя круглосуточного магазина, а затем начертил вектор, чтобы пуля безвредно прошла через юбку заложницы. и покалечить потенциального насильника. Позже, в ту же ночь, он с помощью термографического зрения спас тогдашнего мэра из лап маниакального политика. ^[1]

Мстящий Мерфи[]

Однако, согласно первоначальным прогнозам OCP, не все шло хорошо. Поскольку воспоминания Алекса Мерфи были стерты, а бортовое программирование руководило его действиями, предполагалось, что все частицы личности Мерфи умерли вместе с ним на операционном столе. Но это оказалось не совсем так. Однажды ночью, когда машина отдыхала и сидела в своем кресле, он начал испытывать подробные синаптические реакции: яркий сон о его прежней жизни, пытках и смерти от рук Кларенса Боддикера и его банды. Робокоп внезапно проснулся и, не обращая внимания на протесты научной группы, вышел из участка. ^[1]

Так совпало, что напарница Мерфи, офицер Льюис, как раз шла туда с подозреваемым и ее новым напарником. Заметив, что Робокоп вертит пистолет в кобуре во время калибровки в начале недели (привычка, которую она наблюдала у Мерфи перед его смертью), она подошла к нему и после нескольких попыток сумела привлечь его внимание, а затем сказала ему, что это Мерфи. . Робокоп колебался, по-видимому, не в силах обработать данные, прежде чем продолжить свой путь. ^[1]

После поездки по городу в поисках преступников Робокоп заметил Эмиля Антоновски из банды Боддикера, который удерживал заправочную станцию, и приблизился, сумев напасть на него и приказав сдаться. В последовавшей за этим панике и взрыве выстрелов и бензина Эмиль узнал Робокопа и рассказал ему, что он и его банда убили Мерфи. Робокоп был ошеломлен, несколько раз прокручивая слова Эмиля про себя. Только вовремя сумев восстановить рассудок, чтобы предотвратить бегство Эмиля, выстрелив в его мотоцикл и отправив его в припаркованную машину, Робокоп потребовал от Эмиля дополнительной информации, но, раненый и шокированный, Эмиль физически не мог больше ничего сказать. ^[1]

Направляясь обратно в Метро Вест, Робокоп ворвался в комнату записей Департамента полиции Детройта и использовал встроенное интерфейсное оборудование для доступа к базе данных, загрузив сохраненное видео Эмиля и идентифицировав его известных сообщников. Узнав в Кларенсе из своего сна человека, который произвел последний смертельный выстрел, Робокоп изучил протокол о совершении уголовного преступления Кларенса и обнаружил, что он подозревается в убийстве офицера Алекса Мерфи. ^[1]

Вынужденный узнать, кем он был раньше, Робокоп отправился в свой старый семейный дом на Примроуз-лейн, 548 и обнаружил, что он пуст, выставлен на продажу и подвергся вандализму. Пока он шел по пустым комнатам, автоматический продавец оговаривал льготы и выгоды дома, а отрывистые видения и бессвязные воспоминания Робокопа полностью завладели его воспринимаемой реальностью. Он увидел жену и сына Мерфи, и эмоции захлестнули его, но в конце концов он остался с пустой, холодной комнатой в заброшенном доме. Он повернулся, чтобы уйти, растерянный и злой, остановившись только для того, чтобы швырнуть свой металлический кулак в экран автоматического продавца. ^[1]

Сначала выследив члена банды Леона Нэша в ночном клубе, Робокоп узнал от него, что Кларенс вел дела с Сэлом на наркофабрике, расположенной в старом супермаркете. Робокоп снова продемонстрировал свою высокоразвитую систему прицеливания, отмечая позиции потенциальных стрелков, отслеживая их и открывая огонь — со смертельной точностью — при правильном выстреле, часто даже не глядя на цель физически. ^[1]

Во время жестокой перестрелки Сэл, Стив Мин и все заводские рабочие были убиты. Джо Кокс был случайно выведен из строя после того, как Стив ударил его по лицу дробовиком, а Кларенс остался один, запертый в пустом офисе, когда Робокоп приблизился к нему. Он грубо поставил Боддикера на ноги, зачитал ему его права и швырял по фабрике, пока Кларенс не заявил, что работает на Дика Джонса, заместителя командира OCP. Все еще незаинтересованный, Робокоп подошел, схватил Боддикера за шею мощной рукой и начал его душить. Однако последние слова Кларенса вызвали его третью директиву, и, таким образом, бывший Алекс Мерфи пощадил своего убийцу. ^[1]

Позже он привел Кларенса в наручниках в Метро Вест и бросил его там копам, которые столпились вокруг сержанта. Уоррен Рид и угроза забастовки из-за огромного количества смертей и ранений, которые понесли полицейские. Поворачиваясь, чтобы уйти, он ясно дал понять, что Кларенс несет ответственность за большинство из них. ^[1]

Покинув участок, Робокоп направился к Дику Джонсу. Однако при приближении к величественным стеклянным дверям офиса Джонса двери распахнулись, и Джонс небрежно поприветствовал его, даже согласившись на арест и доставление в участок. Однако, когда Робокоп приблизился, его прошивка начала сбоить, предупредив его, что он совершил какое-то до сих пор неизвестное нарушение. Дик Джонс радостно сообщил, что он сыграл жизненно важную роль в разработке психологического профиля Робокопа, что наиболее важно в директиве, которая не позволяла ему арестовывать любого высокопоставленного члена OCP. Используя каждую унцию силы, Робокоп сумел вытащить свое огнестрельное оружие, но не смог пустить его в ход. ^[1]

Пока Робокоп боролся со своим неисправным программным обеспечением, Дик Джонс представил свою собственную машину по борьбе с преступностью Security Concepts: ED-209. Когда он приблизился к покалеченному Робокопе, Дик Джонс злорадствовал: «Я должен был убить Боба Мортона, потому что он совершил ошибку. Теперь пришло время стереть эту ошибку!» ED-209 открыл огонь, швырнув Робокопа через массивные двойные двери в дождь из стекла и осколков. Когда он выпрямился, ЭД-209нанес достаточно мощный апперкот, чтобы разбить забрало Робокопа и швырнуть его через офис, тяжело приземлившись на мраморный пол. ^[1]

Прежде чем он успел подняться на ноги, дроид набросился на него. Он поднял свою пушку, дуло которой зависло всего в нескольких дюймах от лица Робокопа, и приготовился казнить его, но Робокоп схватил дроида за руку и отклонил его прицел, а затем направил пылающую пушку в другую руку, которая взорвалась, оглушив машину и позволив Робокопе сбежать на лестницу. ЭД-209споткнулся и упал позади него, не в силах встать, дико дергаясь на приземлении, что позволило Робокопе сбежать. ^[1]

Однако, пробравшись через дверь на парковку, Робокоп столкнулся с вооруженными до зубов бойцами спецназа и кучей полицейских, целящихся фонарями и дулами пистолетов, дробовиков, автоматов и штурмовых винтовок. на него. Лейтенант группы спецназа Хеджкок объявил группе, что они прибыли, чтобы уничтожить Робокопа. Каплан и несколько других полицейских запротестовали, но их опасения остались без внимания, и они с отвращением удалились. ^[1]

Тем временем другие открыли огонь, покалечив ногу Робокопа, прогрызев дыры в его броне, и киборг, спотыкаясь, побрел к внутренней стене многоэтажной парковки, переворачиваясь и перекатываясь между уровнями и под ними. и вне поля зрения группы спецназа, обнаружив себя залитым огнями другого полицейского крейсера, занятого Льюисом, который поспешно помог ему подняться на борт, прежде чем скрыться с места происшествия. ^[1]

Сильно поврежденный Робокоп провел небольшой ремонт, спрятавшись на сталелитейном заводе, в то время как Льюис отправился в заброшенный полицейский участок и принес кое-какие инструменты и припасы. Разобравшись с сервоприводами в руке и ноге, Робокоп снял поврежденный шлем и с грустью вспомнил ту жизнь, которую не мог вспомнить. Его воспоминания были разбиты и бессвязны, но эмоции глубоко преследовали его. Его система наведения также была повреждена, но с некоторой помощью Льюиса он вскоре привел ее в порядок. Спустя несколько мгновений черный 6000 SUX и потрепанный фургон въезжают в литейный цех, извергая оставшихся членов банды Боддикера, все вооруженные тяжелым оружием. Робокоп перезарядил свой пистолет, сказал Льюису, чтобы он взял машину, и приготовился к финальной схватке. ^[1]

Скрывшись из поля зрения банды, Робокоп сумел забраться выше и позади них по подиуму. Когда банда прокралась дальше в комплекс, нервная и взвинченная, он швырнул кусок металлолома через проезжую часть, где тот с громким лязгом упал на пол. Банда развернулась и открыла огонь, но поняла, что не попала в намеченную цель. Робокоп крикнул из-за них и сразу же выпустил в Джо смертоносный залп из трех очередей. Затем он отступил, прежде чем другие успели прицелиться. ^[1]

Эмиль догнал его первым, намереваясь сбить Робокопа в фургоне банды, но киборг заставил его нырнуть в укрытие еще одной очередью огня, и он потерял управление, врезавшись в свой фургон через снаряд чан с пометкой «Токсичные отходы». Робокоп полуобернулся, чтобы увидеть незадачливого Эмиля, выброшенного из задних дверей проходного фургона, борющегося с химическим прибоем. ^[1]

Робокоп пошел за Леоном, который проворно обогнул бункеры и технику, выжимая случайные неэффективные выстрелы, но, когда Робокоп двигался по площадке, он наткнулся на Кларенса в неглубоком дренажном канале на своем перевернутом SUX. , выпуская пулю за пулей из своего пистолета в Льюиса и вокруг него, который без костей рухнул в воду. Робокопу удалось подобраться достаточно близко, чтобы отвлечь его за несколько секунд до того, как Кларенс казнил бы ее, и притворился, что сдается, бросив свой пистолет в воду и сдавшись. Робокоп подошел ближе с поднятым пистолетом, а Кларенс отступил, сбитый с толку и умоляющий сохранить ему жизнь. Внезапно звук заставил его поднять голову, как раз вовремя, чтобы заметить тонну балок, металлолома и других кусков металла, которые вбили его в землю с массивного подъемного крана, которым Леон управлял, пока Кларенс тормозил его. ^[1]

Когда Кларенс и Леон праздновали, Льюису удалось выстрелить из выброшенной штурмовой пушки Кларенса, которая уничтожила Леона и диспетчерскую, приведя Кларенса в ярость. Он схватил кусок металлолома и бросился на Робокопа, продолжая безжалостно избивать его. Робокопу удалось отразить несколько ударов, но перевернутый бросок пробил его парирование и пробил трещину в его нагруднике. Робокоп закричал от боли, и Кларенс приблизил его лицо, прощаясь с киборгом в последний раз. Робокоп обнажил свой инфошип и ударил Кларенса ножом в шею, нанеся достаточно смертельную рану, которая убила Кларенса за считанные секунды. В отчаянии Робокоп позвал Льюиса, который был в плохой форме. Робокоп успокоил ее, чтобы она не беспокоилась, так как OCP может собрать что угодно. ^[1]

Робокоп направился в штаб-квартиру OCP. Как только он подъехал к зданию, ED-209 остановил его и быстро подъехал, сославшись на нарушение правил парковки. Робокоп швырнул штурмовую пушку «Кобра» через крышу и дважды выстрелил из нее в ЭД-209, оторвав всю «голову» от ног машины, заставив их пошатнуться, прежде чем рухнуть в дергающуюся кучу обломков. ^[1]

Затем он добрался до зала заседаний, ворвавшись туда как раз в тот момент, когда Дик Джонс заканчивал красноречивую игру слов. Руководители внутри были в шоке, но Старик сумел сохранить спокойствие, спросив, как они могут помочь Робокопе, который ответил ему, обвинив Дика Джонса в убийстве. Джонс пытался защищаться, и Старик спросил Робокопа, какие у него есть доказательства обвинений. Робокоп вонзил свой массив данных, теперь уже потускневший от засохшей крови Кларенса, в компьютерный блок в стене. На телеэкране появилось лицо Дика Джонса, дважды произнесшего: «Мне пришлось убить Боба Мортона, потому что он совершил ошибку. Теперь пришло время стереть эту ошибку!» Джонс в панике бросился в бой и побежал за пистолетом, выставленным в зале заседаний, которым, как только он был вооружен, он держал в заложниках Старика. Робокоп выхватил собственное оружие, но Дик обхватил Старика рукой и приставил пистолет к его голове. Джонс начал выкрикивать требования, пока Робокоп ждал с оружием наизготовку, не имея возможности стрелять из-за продолжающегося действия Директивы 4. ^[1]

Старик крикнул, привлекая внимание Дика, и немедленно уволил Дика. Робокоп поблагодарил его, поскольку Директива 4 мгновенно аннулировалась, и открыл огонь по Джонсу, отправив его, шатаясь, к массивным стеклянным окнам, и Джонс врезался в него насмерть. ^[1]

Робокоп с гордостью принимает личность Мерфи

Небрежно поправив галстук, Старик поднял глаза. «Хорошая стрельба, сынок», спросил он у Робокопа. «Как тебя зовут?» Робокоп повернулся к Старику и ответил с легкой улыбкой: «Мерфи». ^[1]

The Nuke Cult[]

В течение следующего года Старый Детройт погрузился в упадок, и хаос нарастал. В это время Робокоп, Льюис и Рид были переведены в Метро-Норт, поскольку на улицах начал появляться новый наркотик под названием «Нюк». Вокруг наркотика и его создателя, человека по имени Каин, сформировался причудливый культ. ^[2]

Многие полицейские снова объявили забастовку, но Робокоп и Льюис остались на дежурстве, чтобы бороться с всплеском преступности. Несмотря на попытку преступников уничтожить его, Робокоп ответил на ограбление оружейного магазина, выведя из строя виновных, обнаружив Нюк в одной из их машин. Он потребовал от выжившего грабителя сказать ему, где был сделан Nuke, но узнал только, откуда он его взял. ^[2]

Он пробрался туда и нашел завод по производству препарата. Робокоп совершил налет на объект, и к нему присоединился Льюис, но не смог арестовать Каина или его ближайших последователей, Энджи, Катзо и юного Хоба, на которого он физически не мог нацелиться из-за своего программирования. Хоб выстрелил ему в голову, слегка сотряс его и вызвав воспоминание о сыне Мерфи, Джимми, играющем с ним в мяч. ^[2]

Затем он пришел в себя, услышав плач ребенка. Он видел, как ребенка держал в заложниках один из приспешников Каина, который угрожал его матери, когда Льюис нацелил свой пистолет на приспешника. Робокоп приказал Льюису оставаться на месте и использовал траекторию своего сюжета, чтобы точно выстрелить нападавшему в голову, убив его. Льюис спас ребенка от падения на пол и передал его матери, которая поблагодарила их и скрылась с места происшествия, а Льюис похвалил меткую стрельбу Робокопа. ^[2]

Триггер памяти Робокопа побудил его преследовать вдову и сына Мёрфи, пока он вспоминал новые воспоминания. Вдова Мерфи подала в суд, что побудило Робокопа столкнуться с адвокатом OCP Хольцгангом, который потребовал, чтобы он принял свою личность как машину и отрицал свою человечность. Неохотно Робокоп выполнил их требования. После того, как они ушли, его посетила вдова Мерфи, и он сказал ей, что не помнит ее и что ее муж мертв. ^[2]

Вместе с Льюисом Робокоп позже наблюдал за Хобом, совершая обходы, раздавая ядерные бомбы в игровых автоматах. Среди клиентов был офицер Даффи, который отдавал полицейские услуги в обмен на деньги и ядерную бомбу. Робокоп и Льюис совершили набег на зал игровых автоматов, но Хобу удалось одолеть Льюиса и сбежать. Робокоп столкнулся с Даффи и потребовал сообщить местонахождение Каина, узнав, что он находится на старом заводе по производству шлама, расположенном на берегу реки Руж. ^[2]

Он пожертвовал полицейским крейсером в ловушку, расставленную для него снаружи учреждения, и пробрался внутрь пешком. Он противостоял Каину, но был разорван его последователями. Затем его части были выброшены на тротуар перед его участком. ^[2]

Робокопа отвезли на ремонт, Льюис и его техники спорили с Хольцгангом о том, страдает он или нет. Несмотря на протесты полиции, Хольцганг отказывается финансировать ремонт Робокопа. В конце концов его состояние стало критическим, и Рид потребовал, чтобы его починили. Однако Хольцганг предположил, что вместо этого они могли бы просто утилизировать его. ^[2]

В удаленной сцене в разобранном виде Робокопу приснилось посетить могилу Алекса Мерфи.

Робокоп зачитывает права Миранды на труп

Его доставили к доктору Джульетте Факс для ремонта, но когда она это сделала, она запрограммировала его отрицать свою человечность и снабдила его более чем тремя сотнями новых директив, которые убрали его агрессию , что сделало его бесполезным в ответе его и Льюиса на вооруженное ограбление, совершенное местной командой младшей лиги и их тренером. Во время этого он прочитал права Миранды тренеру, который был застрелен Льюисом, и отчитал детей вместо того, чтобы наказывать их, позволяя им уйти в процессе. ^[2] Затем владелец магазина отругал Робокопа, который заставил его замолчать, схватив его за шею и пожелав удачного дня. ^[3]

Льюис отвез его обратно в участок, где его осмотрели его техники, которые обнаружили, что Факс сделал с ним, хотя они не смогли исправить это с помощью имеющегося у них оборудования. Они предположили, что это может сделать электрический импульс в несколько тысяч вольт, и надеялись, что его изоляция защитит его мозг, но полагали, что это, скорее всего, убьет его. Молча решив пойти на этот риск, Робокоп вышел наружу к блоку питания участка, замкнув себя накоротко и ударив током, тем самым отменив все свои указания. Успешно устранив вмешательство Факса, он призвал своих товарищей-офицеров прекратить забастовку, риторически попросив их:0580 «Мы копы?» Затем он повел их в рейд на шламовый завод. ^[2]

Когда Каин пытался избежать нападения, он въехал на грузовике в Робокопа, которому удалось зацепиться за него. Каин безрассудно ехал по городу, сбив Робокопа с грузовика столбом. Не испугавшись, Робокоп конфисковал ближайший мотоцикл и сыграл с Каином в курицу. В последнюю секунду Робокоп прыгнул через лобовое стекло Каина и задержал его. ^[2]

Позже он отреагировал на беспорядки в Ривер-Руж, обнаружив, что на него напали и что все внутри были мертвы, кроме Хоба, который умер сразу после того, как Робокоп обнаружил его. Когда Робокоп утешал его в последние минуты жизни, Хоб сказал ему, что что-то «большое», которым он считал Каина, было ответственно за бойню. ^[2]

Робокоп присутствовал на открытии Дельта-Сити и Робокопа 2, киборга, который использовал останки Каина. Киборг, зависимый от ядерной бомбы, попытался отобрать канистру с наркотиком у Старика и, заметив Робокопа, активировал свое оружие и открыл огонь по толпе. Два киборга сражались по всему Civic Centrum и до самой крыши. Робокоп стащил себя и Каина с крыши, рухнув сквозь землю в подземное сооружение, где продолжилась битва. ^[2]

Отбиваясь от Каина, Робокопу удалось вернуться в Центрум и найти канистру с ядерной бомбой, которую подарил Старик, в то время как Каин сеял хаос снаружи. Вернувшись на улицу, после того, как Каин оправился от того, что его сбил Льюис, Робокоп приказал Льюису бросить ядерную бомбу в Каина, отвлекая его, пока он принимал наркотик. Затем Робокоп воспользовался возможностью, чтобы запрыгнуть на спину Каина и извлечь его мозг, быстро раздавив его. ^[2]

Льюис жаловался на то, что Старик не столкнулся с юридическими проблемами после фиаско. Робокоп призвал ее набраться терпения, отметив: «Мы всего лишь люди.» ^[2]

Борьба с реабилитационными центрами[]

В конце концов, OCP была выкуплена японской корпорацией Kanemitsu Corporation и организовала полицейские силы под названием «Городские реабилитаторы», или «реабилитационные центры», которые были задействованы для выселения граждан из Cadillac Heights. чтобы ускорить процесс строительства Delta City. Все это было сделано под видом простой попытки снизить уровень преступности в Старом Детройте. Также в это время Робокоп, Льюис и Рид были переведены обратно в участок Metro West. ^[4]

После того, как Льюис и два других офицера не смогли преследовать группу, подозреваемую во взломе полицейского арсенала, Робокоп взял на себя погоню. Однако он выбыл, когда получил сообщение от Льюиса с просьбой о подкреплении, игнорируя приказ Рида продолжить преследование. Съехав с крыши гаража, чтобы добраться до них, он подъехал к Льюису и двум другим офицерам, которые находились на территории Splatterpunks. Он отбивался от банды своим новым оружием. Он выследил двух оставшихся Сплаттерпанков, которые подожгли его, прежде чем ему удалось их задержать. Энн отвезла его обратно в участок, по пути наблюдая за реабилитационными центрами и чуть не сбив молодую девушку, за которой наблюдал Робокоп, когда она направлялась в церковь. ^[4]

Его осмотрел лаборант, доктор Мари Лазарус. Пришел исполнительный директор OCP Джефф Флек и спросил, почему Робокоп нарушил его приказ продолжить преследование. Лазарус утверждал, что причина, очевидно, заключалась в том, что у Робокопа все еще была человечность. Флек приказал ей искоренить эмоции Робокопа, чтобы сделать его пригодным для команды реабилитации. Затем у него снова начались воспоминания о жизни Мерфи и его записи маленькой девочки. ^[4]

Он пришел на брифинг полиции, отметив, что церковь представляет интерес, что побудило его просмотреть базу данных полиции, прежде чем уйти с Льюисом, спросив ее, есть ли у нее семья, и убедив ее называть его Мерфи. Они прибыли в церковь и обнаружили группу беженцев из Кадиллак-Хайтс. Однако сразу после них прибыли реабилитационные центры во главе с Полом МакДаггеттом. Робокоп боролся между служением общественному доверию и соблюдением закона. Не имея возможности противостоять МакДаггетту физически, он выстрелил МакДаггету под ноги и предупредил МакДаггетта, что тот совершает ошибку. Льюис сказал реабилитационным центрам, что им придется прострелить ее и Робокопа. Это побудило МакДаггетта и реабилитационных центров открыть огонь, смертельно ранив Льюиса и повредив Робокопа. Затем беженцы пришли ему на помощь, когда он отвел Льюиса в церковь. Он положил ее у алтаря, где она умерла, заставив Мерфи пообещать отомстить за нее. ^[4]

Он присоединился к бойцам сопротивления беженцев, узнав, что девушку зовут Никко Хэллоран. Им удалось сбежать из реабилитационного центра, спрятавшись в канализации. Он потерял сознание из-за полученных повреждений и был унесен в убежище. Там его устройство слежения было удалено. ^[4]

Робо был доставлен в главное убежище группы, где его безуспешно пытались починить. Он призвал их найти доктора Лазаруса и поблагодарить ее за то, что она не забрала его воспоминания. Вскоре Никко вернулся с Лазарем и соответствующим оборудованием для ремонта Робокопа. Лазарь и группа сопротивления успешно починили его, а также удалили его Директиву 4, которая теперь рассекречена и обозначена как 9. 0580 «Никогда не выступайте против офицера OCP». ^[4]

Никко поговорил с Мерфи, спрашивая, может ли он остаться и помочь им. Она также упомянула, что с нетерпением ждет воссоединения со своими родителями, что побудило Робокопа вспомнить свой поиск в базе данных полиции, напомнив, что ее родители числились умершими. Затем Мерфи сказал ей, что если она помнит своих родителей, то они никогда не исчезали. Затем Никко заснул на ноге Робокопа, и Лазарус пришел проверить их. ^[4]

Затем Робокоп был оснащен летным ранцем, разработанным Лазарем, и вспомнил смерть Льюиса. Однако он сбросил лётный ранец и взял своё оружие, чтобы разобраться с «незавершёнными делами». Он отправился в Metro West, где Рид направил его в плацдарм реабилитационного центра. Там он боролся с реабилитационными центрами и требовал узнать местонахождение МакДаггетта. ^[4]

Он прибыл в отель Mitchell St., нашел несколько реабилитационных центров, прежде чем добраться до комнаты МакДаггетта, где он также обнаружил члена сопротивления Кунца, встречающегося с лидером реабилитационного центра. Однако Макдаггету удалось сбежать. Робокоп конфисковал машину сутенера, чтобы преследовать МакДаггетта, которому снова удалось ускользнуть, бросив деньги на улицу, чтобы их собрала группа детей, Робокоп отказался проехать через них. ^[4]

Робокоп вернулся в убежище, покинутое повстанцами после нападения реабилитационного центра. Он попал в засаду Отомо, модели андроида-ниндзя, произведенной корпорацией Канемицу. Потеряв левое предплечье и руку из-за Отомо, он вооружился пистолетом и снес ему голову. Услышав трансляцию Лазаря, призывающую жителей Детройта выступить против OCP, он подполз к летному ранцу. ^[4]

Используя летный ранец и свое оружие, Робокоп пришел на помощь полицейскому управлению Детройта в их перестрелке с реабилитационными центрами, которые также использовали Splatterpunks. Затем он проник в штаб-квартиру OCP и обвинил МакДаггетта в убийстве Льюиса. Он столкнулся с еще двумя Отомо, а ухмыляющийся МакДаггетт наблюдал. Они повалили его на пол, когда прибыли Никко и Лазарус. МакДаггет угрожал убить их, как только Никко взломал Отомо, в результате чего каждый из них уничтожил другого. Затем МакДаггетт сообщил, что Отомо самоуничтожится, что побудило Робокопа переоборудовать свой летный ранец и сбежать с Никко и Лазарем, когда Отомо взорвался, убив МакДаггетта. ^[4]

Передача Лазаря оказала разрушительное воздействие на Omni Consumer Products; это вызвало массовую распродажу со стороны инвесторов, и стоимость ее акций упала до полной бесполезности, что привело к финансовому краху компании. Позже Канемицу подошел к Робокопу и поклонился ему. Только что уволенный генеральный директор OCP подошел к нему и спросил: «Как тебя зовут, Мерфи?» Однако Робокоп ответил: «Мои друзей зовут меня Мерфи. Ты зовешь меня Робокоп.1387

Метро Юг[]

Позже Робокопа перевели в Юг Метро, ​​где он был напарником Лизы Мэдиган, которой удалось выяснить его личность. Там его обслуживал Чарли Липпенкотт. В какой-то момент Робокоп арестовал Уильяма Рэя Моргана. Во время ареста Морган получил шрамы от собственных токсинов, что заставило его отомстить Робокопе. ^[5]

Через пять лет после этого ареста Морган вернулся на улицы и взял заложников в Службе выздоровления, требуя от полиции прислать Робокопа, иначе он убьет своих заключенных. По прибытии Морган уничтожил крейсер Робокопа ракетой, и тот вышел невредимым. Вытащив пистолет, он вошел в здание и усмирил сообщников Моргана, прежде чем столкнуться с их лидером. Когда Морган заявил о своем намерении отомстить, Робокоп уничтожил детонатор взрывчатки Моргана и арестовал его, отправив его вылететь из здания в инвалидной коляске в руки коллег Мерфи. ^[5]

После этого ареста Мэдиган сообщила ему, что ранее сдавала экзамен на звание детектива, на что Робокоп выразил свое одобрение. Прибыв на станцию, Мэдиган узнала, что она входит в первые десять процентов тех, кто прошел тестирование. ^[5]

Сообщив Липпенкотту об отсутствии повреждений, кроме его крейсера, Робокопу представили TurboCruiser, разработанный Липпенкоттом, и попросил, чтобы его не постигла та же участь, что и предыдущую машину Мерфи. В этот момент в комнату вбежала девушка по имени Гайка и назвала Робокопа своим героем, что вызвало воспоминание о сыне Мерфи Джимми, говорящем то же самое. После того, как Гайка была удалена из комнаты Парксом, Мэдиган заметил, что Робокоп вспомнил воспоминание, и призвал его к черту его жену и сына, его личность. Однако Мерфи отказался, полагая, что будет лучше, если они продолжат думать, что он мертв. ^[5]

Позже Гайка вернулась на станцию, и Паркс поручил Робокопе вернуть ее в Семейную службу. По пути Робокоп определил, что она, скорее всего, говорила правду о том, что была свидетельницей того, как Потрошитель из Догтауна и Мальчики из Догтауна похитили Генри Аарона Винклера. Он попросил ее уточнить, узнав, что Потрошитель был человеком в костюме и ему нужен мозг Винклера для ОКП. ^[5]

Гайка провела Мёрфи внутрь, показав ему, что Фанни ЛаМур, руководившая семейной службой, на самом деле не заботилась о детях. В этот момент Мерфи увидел, как его жена отправилась в Ламур в поисках Джимми, который сбежал из дома после того, как попал в беду из-за своих оценок. Она показала Ламуру видео, которое сняла о нем на прошлое Рождество. Это побудило Робокопа вспомнить несколько воспоминаний. Он извинился, сказав, что где-то происходит преступление. Уезжая, он вспомнил дальнейшие воспоминания о своей семье и о своей смерти от рук Кларенса Боддикера и его банды. ^[5]

Мерфи вместе с Мэдиганом отправились в морг, чтобы осмотреть останки Винклера, чей мозг был удален. Коронер настаивал на том, что убийство, скорее всего, совершил врач. Вспомнив слова Гайки о том, что глаза Винклера «все еще живы», Робокоп исследовал его сетчатку, поскольку в ней было последнее изображение, которое видел Винклер. Однако он не смог сразу извлечь четкое изображение и прибегнул к его усилению с помощью базы данных полиции. При этом он определил, что доктор Крей З. Маллардо был последним человеком, которого он видел жертвой. ^[5]

Робокоп сообщил об этом Мэдигану, когда прибыл в лабораторию Маллардо. Отправляясь арестовывать Маллардо, ученый симулировал жестокость полиции со стороны Мерфи. Когда он посадил Маллардо в TurboCruiser, Чип Чайкен и Морган остановились, и Морган выстрелил Робокопе в грудь, выведя его из строя. ^[5]

На следующий день, когда Маллардо получил контроль над OCP, Председатель приказал реактивировать Робокопа. Однако Чип Чайкен саботировал банки памяти Мерфи, из-за чего он страдал амнезией. В конце концов, к нему пришла голографическая Диана Пауэрс и восстановила его память, попросив его спасти ее от Маллардо и Чайкена на общественных работах. ^[5]

По прибытии Робокоп столкнулся с Догтаун Бойз, которые стояли на страже снаружи. Ему легко удалось подчинить их, и он столкнулся с Морганом. Несмотря на то, что он однажды ударил его, Робокоп заложил взрывчатку на балконе, снова отправив Моргана в объятия полиции. Затем Мерфи пробрался внутрь и загрузил антивирусную программу, чтобы спасти Пауэрса. Маллардо появился с высоковольтным кабелем, чтобы попытаться остановить Робокопа, вместо этого отключив питание здания, которое быстро перезагрузилось с неповрежденным Пауэрсом. Маллардо побежал к лифту, и Пауэрс запер его внутри, чтобы Робокоп мог его арестовать. ^[5]

Выйдя из здания, он столкнулся с Чайкеном, который приставил шприц к шее Мэдигана. Отвлеченный Мерфи, Чайкен был побежден Мэдиганом. Увидев, как его жена вышла из толпы, чтобы воссоединиться с сыном Мерфи, Мэдиган спросил его, не пора ли раскрыть им свою личность, но он отказался, сказав, что им нужны муж и отец, которых он не может им предоставить. ^[5]

Вскоре Робокоп провел расследование коррупции в отношении мэра Фреда Френдли и заснял кадры, на которых он принимает деньги от Владимира Молотова. Мэр не дал комментариев. Спустя несколько мгновений, когда Робокоп стал предметом продолжающихся протестов во главе с преподобным Робертом Такером, он столкнулся с толпой, когда они штурмовали участок, приказав незаконному собранию разойтись. Осудив существование Робокопа как сатанинского, Такер столкнулся с киборгом, но мало повлиял на Мерфи, который снова попросил группу разойтись. Паркс посоветовал Робокопу уйти, его присутствие только усугубило протест. ^[6]

Вскоре Мерфи остановил мужчину за превышение скорости. Столкнувшись с сопротивлением мужчины, Робокоп сорвал с него дверь, и мужчина наконец подчинился. Затем мужчина подал в суд на полицию на 300 миллионов долларов и появился в телепрограмме Такера с шеей в корсете и рукой на перевязи, обвинив Робокопа в жестокости. Мэр Френдли пообещал провести полное расследование инцидента. ^[6]

Преследуемый заявлением Такера о том, что он мерзость, Робокоп отправился в церковь, которую посещали Мерфи, вспоминая их свадьбу и крестины их сына. Ему явился Пауэрс и спросил, что случилось. Выразив свои проблемы, Пауэрс заверил его, что Такер на самом деле коррумпирован, несмотря на его здоровую публичную личность. Что касается коррупции Такера, Робокоп заметил, что иногда закона недостаточно. ^[6]

Той ночью Тейкер был убит, и подозреваемый использовал Auto 9 в паре с термографическим наведением. Эти доказательства убедили OCP в том, что Робокоп несет ответственность, и они отправили Фрейкера в Южное Метро, ​​чтобы отдать приказ о его отключении. Программа Робокопа запрещала ему рассказывать Фрейкеру о своих действиях между полуночью и 2 часами ночи, ограничение, которое блокировало доказательства его невиновности. Когда Липпенкотт показал записи Фрейкера Мерфи, прибыл Мэдиган, выступая от имени Робокопа, настаивая на том, чтобы его оставили в сети, чтобы защитить себя в ходе внутреннего расследования. Эту позицию поддержали и Липпенкотт, и доктор Роджер Юнг, что побудило Фрейкера уйти, назначив слушание на следующее утро. ^[6]

На слушаниях Фрейкер осмотрел пистолет Робокопа и показал, что стрелять из него может только Робокоп. Когда Френдли приказал провести полное внутреннее расследование и отключить Робокопа в ожидании результатов, Мерфи притворился, что взял Мэдигана в заложники, чтобы они могли сбежать, чтобы продолжить совместную борьбу за его невиновность. Однако вскоре сотрудники внутренних дел загнали их в угол на пирсе, и Мерфи попросила Мэдиган пойти к ним, так как они все еще считали ее заложницей. Когда Мэдиган был чист, Мерфи продолжал не подчиняться властям, вместо этого загоняя крейсер в водоем и сбегая в канализацию. ^[6]

Пробираясь под землей, Мёрфи нашёл путь к церкви, где Мэдиган вскоре нашёл его и сообщил, что мэр Френдли устранен как подозреваемый в убийстве Такера. Агент внутренних дел Смит прибыл и преследовал Мерфи в туннелях, но ему удалось сбежать после того, как офицер выстрелил из своего оружия и вызвал небольшой обвал, достаточный, чтобы заблокировать Робокопа. Из-за неисправности схемы Робокоп рухнул. ^[6]

Он обратился за помощью к Диане Пауэрс, которая пришла ему на помощь, связавшись с лабораторией Липпенкотта. Ему помогла Гайка, которая показала ему прототип схемы Липпенкотта, что позволило Мерфи сделать временный ремонт. Пауэрс спросил его, почему он не представил ее в качестве своего алиби, и он объяснил, что люди не поймут, кто она такая. Поскольку для его схемы существовал прототип, Мерфи рассудил, что он должен существовать и для его пистолета, поэтому Пауэрс обнаружил его во владении доктора Юнга. ^[6]

Выйдя из туннелей, он сделал видеозвонок Гайке, узнав от нее, что Липпенкотт отправился в лабораторию доктора Юнга. Мерфи попросил ее связаться с диспетчером, так как Липпенкотт потенциально был в опасности. Когда Юнг, оказавшийся истинным убийцей, открыл огонь по Смиту, Мэдигану и Липпенкотту, прибыл Мерфи, сумев выстрелить в прототип Auto 9 из руки Юнга и арестовать его. ^[6]

Поскольку уровень насильственных преступлений (помимо убийств) в Дельта-Сити вырос, Робокоп преследовал мчащуюся машину. После того, как погоня закончилась, он подошел к машине и обнаружил за рулем рыдающего и извиняющегося Мэдигана. Он поместил ее под арест за превышение скорости, безрассудное вождение, уклонение от ареста, создание угрозы для общества и владение конфискованным автомобилем. ^[7]

Вскоре после того, как Мэдиган была отстранена от занятий, Мерфи проверил ее в офисе Паркса, наблюдая, как она принимает таблетку No Gain. Вскоре после этого прибыла Нэнси Мерфи, что побудило Робокопа вспомнить воспоминания и извиниться. Когда Мэдиган и Нэнси сели в машину последней, Робокоп подслушал их разговор и узнал, что Нэнси впервые после смерти Мерфи начала позволять себе светскую жизнь. Его подслушивание вскоре было прервано Дайаной Пауэрс. ^[7]

Позже Робокоп прекратил драку в аптеке и обнаружил, что драка была из-за упаковки No Gain. Он конфисковал его в качестве улики и конфисковал разбитый раздаточный грузовик No Gain, когда толпа приготовилась его ограбить. Вскоре Паркс направился к машине и попросил Робокопа сопровождать его до пункта раздачи No Gain. ^[7]

Узнав, что Мэдиган находится в заложниках на объекте, Мёрфи пробрался внутрь, попав в ловушку, расставленную сбежавшим Пудфэйсом Морганом, который был вооружен гранатомётом. Мерфи использовал баллончик с ISO Flow — веществом для борьбы с толпой, которое делало поверхности скользкими, — чтобы вызвать взрыв гранатомета, сбив Моргана с ног. Мерфи изо всех сил пытался пройти через пул ISO Flow, что дало Моргану достаточно времени, чтобы вернуться к лаунчеру. Однако Мэдигану удалось вырваться из ее оков и выбить клин из-за гранатомета, в результате чего Морган был отправлен через комнату и пропустил выстрел в Робокопа. Мерфи подошел к Моргану и нокаутировал его, попросив Мэдигана арестовать его. ^[7]

Диана Пауэрс организовала поездку Робокопа с председателем OCP в Старый Детройт из-за его безразличия к его гражданам. В начале поездки председатель заметил, что страховые компании, должно быть, использовали это, на что Робокоп указал, что такие компании принадлежат OCP. Мерфи отреагировал на предупреждение о банкомате, и Председатель пришел в смятение, узнав, что разрушенный банкомат принадлежит OCP. ^[8]

Услышав выстрел, Робокоп забрал Председателя обратно в TurboCruiser, и Председатель задался вопросом, поменялись ли бы другие полицейские местами с Мерфи, если бы знали о его борьбе, на что он сказал, что долг и воспоминания помогли ему выстоять. После звука выстрела они обнаружили, что банда Стомперов запугивает машину, в которой находились Джо и Ами Эйвери с их больным сыном Джошем. Банда просто посмеялась над Робокопом и въехала плугом в TurboCruiser, уничтожив его, а затем в Робокопа, нанеся ему серьезные повреждения. ^[8]

Когда банда ушла, Джо и Председатель пришли ему на помощь и отвели в убежище для ремонта. Там он подружился с Джошем, который показал ему куклу-клоуна, которую отремонтировал его отец, надеясь, что он сможет сделать то же самое для Мерфи. Признавая тесную связь между Джошем и Джо, Мерфи вспомнил о своем собственном сыне, сказав это Джошу, хотя и называя Джимми другом. ^[8]

Джо отремонтировал Робокопа до определенной степени, но засомневался, когда дальнейший ремонт затронул мозг Мерфи. При поддержке Председателя и Ами Джо продолжал работать, пока Робокоп рассказывал ему об этом. Дошло до того, что потребовалось отключение Робокопа. Обеспокоенный тем, что Робокоп потеряет личность Мерфи, он высказал это Робокопу, который ответил: «Быть ​​человеком — значит рисковать». ^[8]

Джо закончил ремонт на следующее утро, что побудило Робокопа отбиться от Стомперов, когда они спускались в убежище. При поддержке Председателя и Джо он пробился к лидеру капитану Итану, который попытался сбить Робокопа на эвакуаторе. Однако киборгу удалось повиснуть на эвакуаторе и удержать буксировочный трос, в результате чего грузовик внезапно остановился, выбросив капитана Итана через лобовое стекло в объятия закона. Когда полиция арестовала оставшихся членов банды, а Джоша погрузили в машину скорой помощи, Председатель отправился к Робокопу, который подтвердил, что он все еще Мерфи. ^[8]

Пока Джош ждал трансплантации в Omni Mediplex, в больницу проникли торговцы органами с черного рынка Дэйв и Луиза и забрали легкие, предназначенные для Джоша. Робокоп преследовал их на своем TurboCruiser, пока Луизе не удалось прострелить шину. Позже он использовал трекер, оставленный на футляре легкого, который привел его к машине, где внутри с футляром спал случайный человек. Мерфи быстро определил, что легкие были заменены работой, и бросил футляр, чтобы бомба безвредно взорвалась. Переходник сообщил Робокопе, что видел, как Дейв и Луиза сбежали в фургоне. Робокоп предположил Мэдиган, что у торговцев на черном рынке была внутренняя помощь от кого-то в больнице, и она согласилась с этим выводом. ^[9]

Робокоп и Мэдиган исследовали место убийства доктора Отто Гилберта, полагая, что оно было связано с Джошем Эйвери. Мерфи изучил стопку поврежденных компьютерных дисков, схватив один из них, так как решил, что он все еще может содержать полезные данные. Он отнес его обратно в участок и обнаружил имя Ардо Детрити, имя, которое также фигурировало в списке людей, которым принадлежала модель фургона временной пилы. Когда Мэдиган ушел, Мерфи попросил Диану провести исследование Детрити в закрытых базах данных. ^[9]

Диана выследила Детрити — лидера торговцев органами на черном рынке — до убежища, побудив Мерфи и Мэдигана отправиться туда. Пока Мэдиган ждал снаружи, Мерфи вошел в помещение и столкнулся с Томом и Джерри, которые несли контейнер для органов. Пара сдала чемодан и выбралась из здания, но Мэдиган быстро арестовал их. Робокоп обнаружил, что контейнер пуст, и вместе с Мэдиганом отвез Тома и Джерри в участок. Узнав, что состояние Джоша ухудшается, Робокоп в гневе схватил преступников и быстро узнал, что они работают на Винса, который планировал купить себе легкие. ^[9]

Диана показала Робокопу звонок между Детрити и Винсом, узнав, что Детрити и Луизу ждет лодка на Гавайи. Мерфи направился к причалу, где нашел лодку, когда она начала отплыть. Он привязал к нему веревку и начал тянуть назад, пока Детрити не пригрозил уничтожить легкие. Мерфи выпустил лодку, но затем выстрелил в лодку подушкой безопасности, заперев преступников внутри. После того, как Детрити и Луиза были схвачены и трансплантация Джоша прошла успешно, Диана призвала Мерфи сделать перерыв. Однако он отказался, зная, что где-то происходит преступление. ^[9]

Робокоп ответил на звонок на склад Омни Милитех, где группа крала несколько видов оружия. Одним из них была плазменная пушка, которую один из мужчин, в котором Робокоп узнал друга детства Мерфи Фрэнка Уно, использовал, чтобы вывести Мерфи из строя, нанеся некоторый ущерб его памяти. ^[10]

Пока Гайка и Чарли ремонтировали Робокопа, Мэдиган пришла к нему с жетонами, которые она нашла на месте происшествия и которые, как она обнаружила, принадлежали кому-то из Hard Company, элитной группы солдат, погибших девятью годами ранее. во время продолжающейся войны амазонок. После того, как Мэдиган ушел, Чарли установил на Робокопа электростатическое демпфирующее поле, чтобы предотвратить его повторное выведение из строя плазменной пушкой. Пока Чарли выполнял эту инсталляцию, Робокоп подтвердил, что человек, стрелявший в него, действительно был Фрэнком Уно. ^[10]

Вернувшись в сеть, Мерфи нашел Мэдигана, который исследовал файл Hard Company, все из которых были указаны как убитые в бою и не имеющие близких родственников. Когда Диана появилась перед ним, Робокоп попросил ее поискать в секретных файлах подробности о Hard Company. Пока он наблюдал за домом приемных родителей Фрэнка, Диана сообщила, что незадолго до их смерти Hard Company была назначена на сверхсекретный биохимический проект под названием Big Sword, и что их возглавлял генерал Юджин Омар, вице-президент Omni Militech. . ^[10]

Он вызвал Омара в участок, где он и Мэдиган представили доказательства того, что члены Hard Company все еще живы. Омар безуспешно солгал о том, что знал об этом, и вскоре обнародовал, что Hard Company на самом деле была прикрытием для Отряда Призраков, группы солдат-добровольцев, которым было поручено выполнять сверхсекретные миссии. ^[10]

Hard Company вскоре захватила OCP Public Works, и их лидер, полковник Альберт Брокс, потребовал предоставить детали Big Sword, иначе они уничтожат MetroNet. Омар и председатель OCP отказались подчиниться требованиям, поэтому Робокоп предложил задержать их в одиночку. По пути туда Диана сказала Мёрфи, что бессильна против Hard Company и умрёт, если они уничтожат MetroNet. ^[10]

По прибытии ему удалось вывести из строя Глорию Чанг, прежде чем он нашел остальных членов группы, которые снова попытались вывести из строя Робокопа с помощью плазменной пушки и заморозить его, но ни одна из них не увенчалась успехом. Когда Фрэнк Уно дал осечку из оружия, в полу образовалась зияющая дыра, отправившая его и Робокопа на нижний этаж. Затем Мерфи узнал от Фрэнка, что Большой Меч был сосредоточен на разработке химического вещества, которое убивает людей, а не растения, и что Hard Company была институционализирована и накачана наркотиками, чтобы они не раскрывали секреты публике. Так было до тех пор, пока их не освободили полковник Брокс и доктор Риммер, планировавшие преступления, совершенные группой. Когда предполагаемые лидеры убили Адама Ракши и бросили его тело рядом с Мерфи и Фрэнком, Робокоп спросил, доверяет ли Фрэнк их намерениям. Затем Робокоп и Фрэнк вернулись к Риммеру и Броксу, и Фрэнк узнал, что Робокоп был его другом детства Алексом Мерфи. ^[10]

Робокоп столкнулся с людьми, которые извлекли Омниум, элемент, разработанный OCP для питания MetroNet. После того, как Брокс случайно выстрелил в Риммера из плазменной пушки, Робокоп выстрелил в пушку и вызвал ее перегрузку, оглушив Брокса. Затем он вернул Омниум в ядро, спасая Диану и Дельта-Сити. Раненый Фрэнк потерял сознание и начал просить Мерфи передать сообщение его семье, но умер, не успев дать своему другу, что сказать. Робокоп решил сказать им, что Фрэнк погиб за свою страну. Вернувшись в участок, Робокоп надеялся, что однажды человечество перерастет войну. ^[10]

Этот файл данных неполный. Вы можете помочь OCP, расширив его.

Технология[]

Подразделение OCP по предотвращению преступности 001 обладало самыми быстрыми рефлексами, которые стали возможными благодаря современным технологиям, памяти, поддерживаемой бортовым компьютером, и запрограммировано с учетом жизненного опыта в сфере уличного права. правоприменение.

Основные директивы[]

Основная статья: Основные директивы

Основой его оперативных ограничений были «Основные директивы» Робокопа, набор правил, нерушимых и непреклонных, которые Робокоп обязан соблюдать:

1. «Служить общественному доверию»
2. «Защити невинных»
3. «Соблюдать закон»

Четвертая директива, о которой Робокоп изначально был запрограммирован не знать, если это не станет актуальным, сделала его физически неспособным арестовать любого старшего сотрудника OCP: «любая попытка арестовать старшего сотрудника OCP приводит к в выключенном состоянии». Хотя это на самом деле не отключило его, оно причинило ему сильную боль и оглушило его. Дик Джонс заявил, что Директива 4 была его вкладом в психологический профиль Робокопа, специально предназначенным для защиты себя от ареста за свои преступления. Но эта директива подвела Джонса, когда он взял в заложники «Старика» и был уволен им, что позволило Робокопу убить Джонса. ^[1]

Когда доктор Джульетта Факс дала Робокопу столько указаний, что они почти парализовали его от любых действий, он намеренно замкнул себя и тем самым стер все свои указания, отменив ее саботаж и полагаясь на свою человеческий менталитет как полицейский, чтобы направлять его. Он подчеркнул это риторическим требованием: «Мы копы?» Он получил восторженный положительный ответ. ^[2]

В описанной выше борьбе против Ретро, ​​Директива 4 была рассекречена и теперь ясно читается как «Никогда не выступать против офицера OCP». Доктор Мари Лазарус впоследствии удалила эту директиву. ^[4]

Оружие[]

Auto-9[]

Основное оружие Робокопа, Auto-9, хранилось в механической кобуре, которая выдвигалась из правой ноги Робокопа. Он также был модифицирован, чтобы он не стрелял, если его не использовал Робокоп. ^[1]

Клеммная колодка[]

Клеммная колодка Робокопа представляла собой острое шипообразное устройство, которое торчало из правого кулака Робокопа. Это устройство может использоваться Робокопом для взаимодействия с соответствующим портом данных, чтобы загружать информацию из базы данных полиции и сравнивать информацию, которую он собрал во время своих миссий, с базой данных полиции. Это устройство также использовалось для убийства Кларенса Боддикера; зажав Робокопа грудой металлолома, киборг дождался приближения Боддикера, а затем ударил Боддикера ножом в горло, убив криминального авторитета. ^[1]

Пулемет/ракетная установка[]

К тому времени, когда он столкнулся с городскими реабилитаторами, Робокоп был оснащен огнестрельным оружием. Чтобы использовать его, Робокоп убрал левую руку и заменил ее оружейным блоком. Он содержал 9-мм пулемет, огнемет и небольшую ракетную установку со снарядом, достаточно мощным, чтобы уничтожить бронированную машину. ^[4]

Летный ранец/станция подзарядки[]

В борьбе с реабилитационными центрами Робокоп использовал летный ранец. Это также использовалось в качестве системы пополнения, когда его аккумуляторная система разряжалась. Реактивный ранец позволил Мерфи преодолеть свою относительно ограниченную мобильность для получения тактического преимущества в бою. ^[4]

Восприятие[]

У Робокопа была возможность внутреннего масштабирования для лучшего прицеливания и отслеживания. У Робокопа также были разные режимы зрения. В его системах использовалась сетка, которая имела решающее значение для наведения Робокопа, а также траектории пули, что позволяло ему делать рикошетные выстрелы. Его программирование не позволяло ему нацеливаться на детей, что позволило Хобу застрелить Робокопа и сбежать из нарколаборатории Nuke. ^[2] У него также был диктофон, который мог обнаруживать колебания голоса и стресс, а также воспроизводить аудио/видео. Эта возможность записи позволила Робокопу задокументировать любую ситуацию, с которой он столкнулся, с идеальной памятью и беспристрастным нейтралитетом, при этом его память по юридическому соглашению считалась допустимым доказательством в суде. ^[1] Робокоп также обладал направленным микрофоном, с помощью которого он мог отслеживать разговоры на расстоянии. Это было очень чувствительно, так как он мог слышать приближающиеся машины издалека, несмотря на то, что находился в помещении. ^[4]

Структура тела[]

Тело Робокопа, хотя и включало в себя части живой ткани Алекса Мерфи, было в основном электронным и механическим. Эта внутренняя структура была защищена композитным бронированным корпусом из титана, ламинированным кевларом, что делало Робокопа невероятно устойчивым как к бомбам, так и к пулям, а также к экстремальным ударам, таким как столкновение с автомобилями и падение с небоскребов. Бронежилет мог выдержать несколько крупнокалиберных снарядов, прежде чем на самой броне начали появляться повреждения. Он также был очень устойчив к теплу, так как Робокоп не пострадал после взрыва на заправке или поджога. Его забрало было изготовлено из того же материала и имело черную полосу пуленепробиваемого незапотевающего стекла, защищавшую черепной аппарат и глаза. Козырек также имел подкладку из кевлара, которая защищала шею и скрывала любые провода. Визор крепился винтами. Когда козырек был снят, обнажилась только передняя часть лица Мерфи, от макушки до шеи; его затылок был полностью механическим. ^[1]

В руках Робокопа также были приводы, достаточно сильные, чтобы раздробить каждую кость в человеческой руке (около 400 фунтов). ^[1]

Недостатки[]

Несмотря на все технологические достижения Робокопа, он по-прежнему ограничивался механическим обслуживанием, а это означало, что ему время от времени требовалось обслуживание и настройка. Вдобавок ко всему, его органические системы также необходимо было контролировать, поэтому ученый, работающий над ним, такой как доктор Мари Лазарус, должен был контролировать обе системы во время его периодов отдыха. ^[4]

Несмотря на впечатляющие рефлексы, в целом его передвижение было довольно медленным. Его никогда не видели бегущим, за исключением одного короткого случая, что означает, что он не мог преследовать убегающего подозреваемого пешком, только на машине. Тем не менее, его чаще всего видели стреляющим, чтобы убить или вывести из строя своего противника. Он также был исключительно тяжелым; когда он был временно выведен из строя, потребовалось более полудюжины офицеров, чтобы поднять его с земли. ^[2]

Еще одним недостатком Робокопа было то, что он также был программируемым, а это означало, что в чужих руках он мог быть запрограммирован на некомпетентность, коррумпированность или опасную угрозу для общества. ^[2]

Робокоп иногда вспоминал свою предыдущую жизнь Алекса Дж. Мерфи, из-за чего ему снились «сны», когда он находился в состоянии перезарядки. Это иногда заставляло его ходить во сне или просыпаться в шоке. ^[1]

Несмотря на высокую устойчивость к стрелковому оружию, более мощное оружие могло легко нанести ему урон, особенно в слабых местах, таких как суставы, например, когда Хоб отстрелил всю правую руку Робокопа по запястье во втором фильме.

Человеческий мозг Робокопа был подвержен сотрясениям мозга. Достаточно мощный удар по голове может оглушить киборга на приличное количество времени. В «Робокопе 2» Хоб выстрелил ему в голову пустынным орлом, в результате чего он вышел из строя и запутался в своих воспоминаниях. Позже в фильме большой крюк крана врезается в голову Робокопа, сбивая его с ног на достаточно долгое время, чтобы банда Nuke смогла транспортировать и приковать его цепью.

Auto-9 Робокопа был отделен от его тела. Если его обезоружить до того, как он выстрелит, или запретить ему вытаскивать оружие, это может сделать его фактически бесполезным, учитывая его медленное передвижение.

Неканонические появления[]

Робокоп в Mortal Kombat 11

Mortal Kombat 11 []

_{См. статью о Робокопе в Mortal Kombat Wiki.}

» Алекс Мерфи был послушным полицейским, который был жестоко казнен местной бандой. Возвращенный к жизни с помощью технологии OCP, Мерфи был преобразован в Робокопа, высокоразвитого кибернетического полицейского, призванного защищать закон и Защищайте невинных Теперь, войдя во вселенную Mortal Kombat, Робокоп получил несколько обновлений и готов служить обществу, задерживая любых комбатантов, которые встанут на его пути »

―Биография Mortal Kombat 11

» Ваши полицейские фильмы нереалистичны. »

―RoboCop to Johnny Cage.

Робокоп появляется в качестве приглашенного бойца в дополнении Mortal Kombat 11 , Aftermath . Питер Веллер повторяет свою роль актера. штурмовая пушка «Кобра», ракетные установки, гранатометы, огнемет и выдвижной щит.

Утверждается, что Робокоп получил улучшения от спецназа Земного Царства, которые позволяют ему двигаться в полном диапазоне и плавно в конечностях, а также увеличивают его скорость. Кроме того, в его тело были интегрированы передовые системы вооружения из фильмов-сиквелов и рамболты из сериала.

Поврежденный модуль памяти

Расходуемый модуль Поврежденный модуль памяти можно использовать для вызова Робокопа для помощи игроку.

Окончание[]

Робокоп сообщает, что он был перенесен в Земное Царство во время преследования Кано, который отвечал за доставку оружия бандам Старого Детройта. После победы над Кроникой он поглощает ее силу, и его разум не только освобождается благодаря различным директивам, введенным OCP в его программу, но и открывается глубинам коррупции его создателей. Он клянется положить этому конец, когда вернется, с помощью Сони, Джакса, Страйкера и Кабала после Черного Дракона.

Атаки[]

Летальные исходы[]

• Робокоп перерезает горло своему противнику своим пиком данных, затем использует свой Auto 9, чтобы отстрелить ему руку. ED-209 стреляет в противника из своего пулемета, в то время как Робокоп хватает штурмовую пушку «Кобра» и взрывает противника. Этот смертельный исход основан на смертях Кларенса Боддикера, Алекса Мерфи и ED-209 в оригинальном фильме.
• Робокоп стреляет в противника гранатой, которая отскакивает от его головы. Затем он стреляет им в промежность. Пули проходят насквозь и попадают в падающую гранату, в результате чего она взрывает противника. Этот несчастный случай основан на сцене из оригинального фильма, где Мерфи предотвращает попытку изнасилования.

За кулисами[]

Робокоп []

Питер Веллер, актер-методист, известный своими ролями обычных людей, получил роль Мерфи/Робокопа в Робокопе . Его легкое телосложение облегчало работу в громоздком костюме Робокопа. Питер провел семь месяцев, тренируясь с тренером по пантомиме, чтобы отрегулировать движения своего робота, но обнаружил, что костюм слишком громоздкий для того, что он практиковал. Он использовал отработанные движения и позволил ограничениям костюма замедлить его.

Самым дорогим аспектом оригинального фильма был Робокостюм. RoboSuit был разработан Робом Боттином с дополнительной работой (включая механику под шлемом) Майлзом Тевесом. По оценкам продюсера Джона Дэвисона, около 1 миллиона долларов из 13-миллионного бюджета было потрачено на создание семи костюмов, использованных в фильме. Начиная с слепка актера Питера Веллера, Робокостюм был вылеплен из масляной глины. Опыт Боттина с уретаном в другом кинопроекте вдохновил его отлить основные части костюма из материала, полагая, что его гибкость ограничит количество повреждений, которые могут получить костюмы. К сожалению, материал также означал, что ремонт был затруднен, поскольку наполнитель кузова, используемый для восстановления костюмов, не прилипал к поверхности. Черные части костюма были отлиты из поролона для гибкости. Шлемы, а также каскадерский костюм, использовавшийся для взрыва станции «Шелл», были отлиты из стекловолокна.

Разногласия по поводу дизайна между Боттином и режиссером Полом Верховеном задержали создание костюма, и его не доставили на съемочную площадку до того дня, когда он потребовался для съемок. После нескольких часов борьбы за то, чтобы надеть на Веллера непроверенный костюм (от 6 до 11 часов, в зависимости от того, кого вы спросите), остаток дня ушел на то, чтобы снять сцену, где Робо ловит набор брошенных ключей, ключи подпрыгивают. с поролоновых перчаток бери за бери.

Хотя время на переодевание в конечном итоге сократилось примерно до 1,5 часов, в третьем акте фильма Веллеру потребовалось надеть сложный протез вместо шлема. Созданный Робом Боттином и спроектированный Майлзом Тевесом, Боттин сам создал протезы. Визажисту Стефану Дюпюи потребовалось четыре часа, чтобы нанести макияж в дополнение к обычному времени на костюм. Характер грима и летняя жара в Далласе означали, что сцены можно было снимать только через день, поскольку лицо Веллера покрылось бы волдырями, и ему нужно было время, чтобы зажить, прежде чем можно было бы снова применить протезы.

Для выстрелов из ножной кобуры была создана тросовая и пружинная система, которая была установлена ​​в нижней части робокостюма, созданного специально для этой цели. Кляп, заканчивающийся на талии, управлялся техниками, тянущими кабели за кадром.

Во время сцен вождения Веллер носил только верхнюю половину костюма. Это произошло из-за того, что нижняя половина была настолько большой, что он не мог поместиться в машину.

Робокоп 2 []

Питер Веллер (1990)

В 1990 году Питер Веллер повторил свою роль в RoboCop 2 . На этот раз костюм был сделан из стекловолокна, и в нем было намного легче передвигаться. Это придавало ему вид Робокопа, который теперь освоился и привык к своему новому телу.

Эстетика дизайна Робокопа уже доказана, и компания Bottin & Co. может сосредоточиться на улучшении робокостюмов для сиквела. С учетом опыта Веллера над первым фильмом новый костюм был создан из слепков, взятых с оригинальных форм, переделанных для придания более изысканного вида и взятых новых форм.

На этот раз костюмы были изготовлены из стекловолокна и вакуумного формования пластика, а перчатки остались единственным пенопластом. Секции, где костюм разделялся, были изменены, чтобы сделать костюм более быстрым и легким, а средняя часть была заменена рядом взаимосвязанных частей, которые могли вращаться и скользить, позволяя двигаться. Хотя средняя часть костюма была более тесной, чем в первом фильме, весь костюм был легче, удобнее и в целом имел больший диапазон движений.

Был пересмотрен макияж под шлемом, на этот раз созданный Генри Альваресом, который использовал в качестве основы один из оставшихся протезов из первого фильма.

Кобура для ног также была перестроена для фильма с использованием более совершенных частей костюма из сиквела, а также с использованием почти всего тела, а не только ног. Техник, лежащий на приподнятой платформе за костюмом-кобурой, мог надевать рукава костюма и вставлять/извлекать пистолет Auto-9 во время его работы.

Хотя был снят второй сиквел и телесериал, это был последний раз, когда Веллер играл эту роль в фильме из-за конфликта в расписании с фильмом «Голый обед ». Тем не менее, он также не нашел RoboCop 2 особенно положительным опытом. Он жаловался на то, что некоторые сцены не вошли в окончательный вариант: «Было несколько вещей, которые сделали персонажа более человечным, но которые не использовались. Я не могу точно вспомнить, что это были за сцены, я просто помню, как удивлялся, почему они были». банка.» Эти удаленные сцены никогда не включались в выпуски домашнего видео. Почти три десятилетия спустя Веллер озвучил Робокопа в 2019 году.Рекламная кампания KFC под названием «Полковник Робокоп» и расширение Aftermath для видеоигры Mortal Kombat 11 . Он собирается повторить роль в грядущей видеоигре RoboCop: Rogue City .

Робокоп 3 []

Роберт Берк (1993)

После ухода Питера Веллера Роберт Джон Берк был подписан на роль киборга. Костюм Робокопа, который Берк носил в фильме, изначально был создан для RoboCop 2 9.0581 . Поскольку Берк был выше Веллера, он жаловался, что носить его через короткое время стало больно. Берк очень усердно работал, чтобы воссоздать движения, которые Веллер усовершенствовал в предыдущих фильмах. Помимо очень заметного изменения голосовых эффектов, «Робокоп» Берка был хорошо принят, даже если фильм не был.

Поскольку Питер Веллер не может или не хочет возвращаться для съемок второго сиквела, компания Orion Pictures, ориентированная на бюджет, решила выбрать нового актера на роль, который мог бы поместиться в костюмах, созданных для второго фильма. Хотя Роберт Джон Берк был близок к нему, несколько частей костюма пришлось модифицировать, чтобы они соответствовали его телу; расширены бедра и воротник, увеличена внутренняя часть шлема и т. д.

В целом, костюмы по-прежнему использовались на Робокопе 2 , а это означало, что Бёрку пришлось терпеть не только и без того ограничивающий и неудобный характер костюмов, но и весь дополнительный вес автомобильного наполнителя, используемого для ремонта. костюмы в ходе производства RoboCop 2′ s.

В RoboCop 3 было несколько новых дополнений, не перенесенных из первого сиквела, а именно «лётный ранец» и «оружейная рука». Хотя особенности менялись в зависимости от того, что требовалось делать в сцене, в оружейной руке использовался Calico 9.50А и действующий огнемет. Дополнительные версии, в том числе одна, которая запускала модель ракеты с проводным наведением, и другая со встроенным сложным механизмом блокировки, не могли быть надеты актером и вместо этого были прикреплены к пустой руке костюма.

Полетный ранец был создан из стекловолокна и пластика вакуумной формовки с добавлением дополнительных металлических, пластиковых и резиновых деталей, в том числе осветительных приборов и версии с механическими функциями.

Роб Боттин снова вылепил протез Мерфи, как и в первый раз, отметив, что черты Берка не так хорошо дополняют дизайн, как черты Веллера.

Эффект кобуры для ног, почти нетронутый со второго фильма, был изменен, чтобы отразить небольшие изменения, внесенные в бедра костюма.

Робокоп: Сериал []

Ричард Иден (1994)

На ранних стадиях кастинга для Робокоп: Сериал Skyvision вела переговоры с Питером Веллером, оригинальным Робокопом, чтобы повторить его роль. Однако этого не произошло, и на роль был выбран Ричард Иден. Иден должен был изобразить Робокопа с другой стороны, чем когда-либо видели раньше. Он был очень убедительным Робокопом, пока с него не сняли шлем. Некоторые рецензенты утверждали, что его лицо выглядело слишком мягким (женские черты). Без шлема у Робокопа всегда был несколько угрожающий вид. Иден совсем не выглядела угрожающе в гриме. На самом деле он всегда выглядел очень грустным. Ему также не хватало сильной линии челюсти, которая была у Питера Веллера и Роберта Берка.

Благодаря производству в Канаде были созданы новые костюмы для актера Ричарда Идена. Были взяты слепки с костюмов, использовавшихся в «Робокопе 3», в результате чего робокостюмы не совсем подходили актеру, поскольку бедра и воротник были удлинены для Роберта Джона Берка.

Протезный грим в основном остался нетронутым, некоторые детали были упрощены, но лицо было изменено. Большой бюджет сериала означал, что команда спецэффектов могла экспериментировать, а лицевые протезы Мерфи были отлиты из силикона вместо вспененного латекса. К сожалению, техника рисования силиконом в то время была недостаточно развита, что приводило к бледному и безжизненному внешнему виду, которому не способствовала мягкая и неагрессивная скульптура.

Для сериала было создано несколько новых приколов, в том числе клеммная колодка, которую можно было прикрепить к перчатке актера, что позволяло ему вставлять или удалять ее из компьютерных интерфейсов без обмана камеры.

Хотя кобура для левой ноги была включена в шоу, была построена только одна. Кобура-кляп, созданная для сиквелов, была повторно использована или перестроена для Сериала, при этом кадры просто отражались на постобработке для левой ноги.

Робокоп: Основные директивы []

Пейдж Флетчер (2000)

В мини-сериале Робокоп: Основные директивы Пейдж Флетчер играл роль Робокопа. Многие люди задавались вопросом, как пришло это решение, поскольку Флетчер был ниже ростом, чем большинство актеров. Флетчер также не копировал стиль движений предыдущих актеров Робокопа, вместо этого создавая свой собственный стиль. Многие поклонники сериала понимают, как тяжело работать в костюме весь день, и сериал хорошо продавался на DVD.

Роб Боттин снова предоставил костюмы, придав костюмам Робокопа состаренный и поврежденный в боях вид с помощью замысловатой окраски. Для более крупного RoboCable костюмы были отлиты из углеродного волокна для уменьшения веса, а суставы были расширены, чтобы вместить актера Мориса Дина Уинта.

Однако рост актера Робокопа Пейджа Флетчера означал, что костюмы, которые на самом деле были арендованы у Боттина, должны были быть изменены на съемочной площадке без разрешения Боттина.

Все снимки кобуры для ног в Главных Директивах были повторно использованы из Серии, с добавлением темного оттенка для кобуры RoboCable.

Галерея[]

Робокоп (фильм 1987 года)[]

Робокоп 2[]

Появления[]

• Робокоп (1987)
• Робокоп 2
• Robocop 3

СПИСАМЫ []

1. .1387 ^{1.05 1.06 1.07 1.08 1.09 1.10 1.11 1.12 1.13 1.14 1.15 1.16 1.17 1.18 1.19 1.20 1.21 1.22 1.23 1.24 1.25 1.26 1.27 1.28 1.29 1.30 1.31 1.32} Робокоп (1987)
2. ↑ ^{2.00 2. 01 2.02 2.03 2.04 2.05 2.06 2.07 2.08 2.09 2.10 2.11 2.12 2.13 2.14 2.15 2.16 2.17 2.18} Робокоп 2
3. ↑ Робокоп 2 (адаптация комикса)
4. ↑ ^{4.00 4.01 4.02 4.03 4.04 4.05 4.06 4.07 4.08 4.09 4.10 4.11 4.12 4.13 4.14 4.15 4.16} Робокоп 3
5. ↑ ^{5.00 5.01 5.02 5.03 5.04 5.05 5.06 5.07 5.08 5.09 5.10} Робокоп: Серия – «Будущее правоохранительных органов»
6. ↑ ^{6. 0 6.1 6,2 6,3 6,4 6,5 6,6 6.7} ROBOST ROBOCOPOCOPOST 6.6 ^6.7 .
7. ↑ ^{7.0 7.1 7.2 7.3} Робокоп: Серия – «Проблемы в Дельта-Сити»
8. ↑ ^{8,0 8,1 8.2 8.3 8.4} Робокоп: Серия – «Офицер пропал без вести»
9. ↑ ^{9.0 9.1 9.2 9.3} Робокоп: Серия – «Что нельзя купить за деньги»
10. ↑ ^{10,0 10,1 10,2 10,3 10,4 10,5 10,6} Robocop: серия — «Призрак» из Ware of Ghars of Ware.

Википедия, бесплатная энциклопедия

Из Википедии, бесплатной энциклопедии

Перейти к навигацииПерейти к поиску

Из сегодняшней избранной статьи

Серджио приближается к полуострову Нижняя Калифорния 11 октября

Ураган Серджио был мощным и долгоживущим тропическим циклоном, обрушившимся на тропический циклон. Полуостров Нижняя Калифорния в виде тропического шторма, вызвавшего наводнение на юге Техаса в начале октября 2018 года. Серхио стал восьмым ураганом категории 4 в восточной части Тихого океана в 2018 году, побив рекорд из семи, установленный в сезоне 2015 года. Двадцатый названный шторм, одиннадцатый ураган и девятый крупный ураган в сезоне, Серхио превратился в тропический шторм 29 сентября.и превратился в ураган 2 октября. Пик урагана категории 4 пришелся на 4 октября, когда сообщалось, что максимальная устойчивая скорость ветра составляет 140 м/ч (220 км/ч). Он сохранял пиковую интенсивность в течение 12 часов, прежде чем ослабнуть. Затем система начала еще один период усиления, достигнув вторичного пика с зарегистрированной скоростью ветра 125 миль в час (205 км/ч) 6 октября. Он достиг берега в западной Нижней Калифорнии, Южная 12 октября, причинив ущерб на сумму более 2 миллионов долларов США и вызвало закрытие более тысячи школ. (  Эта статья является частью популярной темы: Сезон ураганов в Тихом океане в 2018 году . )

Недавно опубликовано:

• Момчило Джуич
• Первая битва за Ньютонию
• Super Mario 64

Знаете ли вы …

Thomanerchor в Lutherkirche, Wiesbaden

• … что, когда пьесы из Mendelsshon’s German Liturgy . рецензент отметил «очаровательную чистоту тона религиозного романтизма Реформации»?
• … что единственная попытка, набранная Джоном Гэмблом , была выигрышной?
• … что, несмотря на коммерческий успех предыдущих фильмов Kendrick Brothers, звезда Кирк Кэмерон сказал, что Lifemark не смог найти дистрибьютора из-за своей позиции против жизни?
• … что ожидается, что в сегодняшнем Лондонском марафоне в элитной мужской гонке на примут участие трое из пяти самых быстрых мужчин в истории?
• … что Толкин, возможно, изобрел раскол эльфов чтобы оправдать существование двух разных эльфийских языков в его легендариуме?
• . .. что шесть самых высоких показателей посещаемости сезона Малой лиги бейсбола были все на Sahlen Field ?
• … что Боб Дилан записал » To Ramona » за один дубль для альбома, записанного за одну трехчасовую сессию?
• … что во время своей первой воздушно-морской спасательной операции с Ирландским авиакорпусом Барни МакМахон приземлился для дозаправки смесью бензина и парафина, профильтрованной через пару колготок?

В новостях

Поль-Анри Сандаого Дамиба

• В Буркина-Фасо государственный переворот во главе с Ибрагимом Траоре сверг временного президента Поля-Анри Сандаого Дамиба (на фото) 90.
• Россия аннексирует частично оккупированные украинские области Луганскую, Донецкую, Запорожскую и Херсонскую после широко осужденных референдумов .
• Ураган Ян обрушился на Кубу и Соединенные Штаты, в результате чего по меньшей мере 70 человек погибли, а миллионы других остались без электричества.
• Космический корабль NASA Double Asteroid Redirection Test преднамеренно сталкивается с астероидом Диморфос, демонстрируя отклонение астероида.

В этот день

2 октября : Международный день ненасилия ; Ганди Джаянти в Индии

HMS Curacoa

• 1263 — шотландско-норвежская война: норвежская и шотландская армии участвовали в битве при Ларгсе , безрезультатном сражении недалеко от современного города Ларгс, Шотландия.
• 1835 – Мексиканские драгуны, посланные для разоружения поселенцев в Гонсалесе в мексиканском Техасе, столкнулись с упорным сопротивлением техасской милиции в битве при Гонсалесе , первом вооруженном столкновении Техасской революции.
• 1879 г. — Цинский Китай подписал г. Ливадийский договор г. с Российской империей, но условия были настолько невыгодными, что китайское правительство отказалось ратифицировать договор.
• 1942 г. – Вторая мировая война: HMS Кюрасоа (на фото) был случайно протаранен и потоплен RMS Queen Mary во время сопровождения лайнера для защиты от атак подводных лодок.
• 1971 — Нгуен Ван Тиу был переизбран без сопротивления президентом Южного Вьетнама.

• Samuel Adams ( d.  1803)
• Lal Bahadur Shastri ( b.  1904)
• Jack Parsons ( b.  1914)

Другие юбилеи:

Сегодняшняя избранная фотография

Обыкновенный зимородок ( Alcedo atthis ), также известный как евразийский зимородок или речной зимородок, представляет собой небольшой вид зимородка с семью подвидами, признанными в пределах его широкого распространения в Евразии и Северной Африке. Он обитает на большей части своего ареала, но мигрирует из районов, где зимой реки замерзают. alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
