Резистор 470 Ом — Справочник по электронике
Резистор 470 Ом Цветовой код

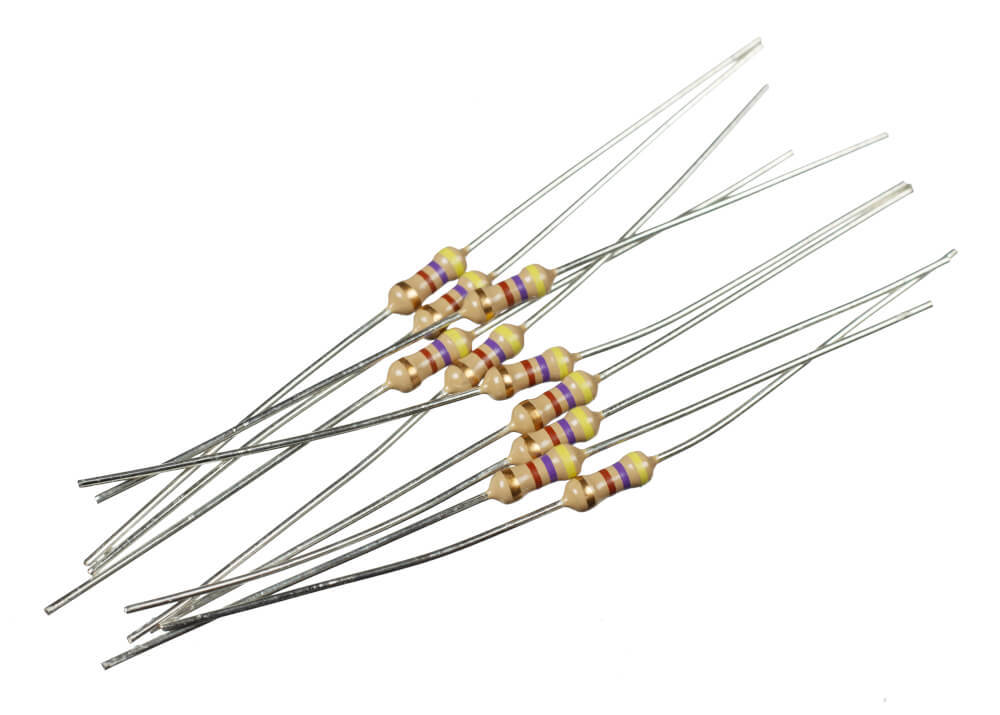

Резистор 470 Ом является одним из наиболее распространенных резисторов в электронике и бывает четырех-, пяти- и шестиполосного типа . Резистор 470 с четырьмя полосами легко узнать по характерному рисунку полос желтого, фиолетового и коричневого цветов. Версии с 5 и 6 полосами имеют узор из желтого, фиолетового, черного и черного цветов, за которым следует полоса допуска и полоса температурного коэффициента на версии с 6 полосами.
Одна из трудностей заключается в том, что резистор на 470 Ом легко спутать с резистором на 4,7 кОм, поэтому имейте это в виду и перепроверьте, используя цветовой код и/или мультиметр, если это возможно.
В этой статье мы узнаем, как идентифицировать 4-полосные, 5-полосные, и 6-полосные резисторы на 470 Ом.
Резистор 470 Ом – Таблица цветовых кодов 4, 5, 6 диапазонов
| Первый диапазон | Второй диапазон | 5 | 5 | 5 | 0005 Band ThreeBand Four | Band Five | Band Six | |
| Four Band | Yellow (4) | Violet (7) | Brown (x 10) | ± % | — | — | ||
| Шесть полос | Желтый (4) | Вайолет (7) | Черный (0) | Черный (x 1) | ± % | R (T °) | R (T °). ПолосыКаждая полоса на резисторе 470 Ом имеет определенное назначение . Все резисторы с цветовой маркировкой (независимо от того, сколько у них полос) имеют как минимум две полосы цифр, одну полосу множителя и одну полосу допуска. Это структура четырехполосной системы цветового кодирования резисторов; пяти- и шестиполосные резисторы добавляют к этой базовой структуре. По этой причине легко научиться читать любой тип резистора с цветовой маркировкой, начав сначала с четырехдиапазонных резисторов. В четырехполосном резисторе первые три полосы говорят нам о номинальном значении резистора . Это «номинальное» значение резистора, но оно может быть неточным. Резисторы должны находиться в пределах определенного допуска % от номинального значения. Четвертая полоса дает нам допуск резистора. Несмотря на то, что резистору присвоено номинальное значение 470 Ом, фактическое сопротивление будет немного отличаться от номинального значения. В пятиполосном резисторе первые четыре полосы говорят нам о номинальном значении резистора. Обратите внимание, что дополнительная полоса пятиполосного резистора используется для добавления цифры к номинальному значению . Думайте об этом как о дополнительной полосе цифр, добавленной спереди, а другие полосы сохраняют ту же функцию, что и у четырехполосного резистора. Последняя полоса (т. е. пятая полоса) по-прежнему определяет допуск. Шестиполосные резисторы добавляют еще одну цветовую полосу на конце резистора, который сообщает нам температурный коэффициент . Это показатель того, насколько резистор чувствителен к изменениям температуры. Полезные советы по использованию цветовых кодов резисторов : 1) Сначала определите последнюю полосу. 2) Определив последнюю полосу, посмотрите на полосы на противоположной стороне резистора. Первые две полосы дают нам базовое значение , которое необходимо умножить на множитель , чтобы определить полное значение сопротивления. На резисторе 470 Ом мы ищем желтую полосу рядом с фиолетовой полосой, которую легко заметить. 3) Третья полоса множитель . Умножьте значение, обозначенное первыми двумя полосами, на множитель, чтобы найти полное значение резистора. Этот процесс более подробно описан ниже. 470 Ohm Resistor Color Chart
Как почитать 47021 |
Допуск говорит нам диапазон, который мы можем ожидать; резисторы более высокого качества будут иметь улучшенный допуск по сравнению с резисторами более низкого качества.
На четырех- и пятиполосных резисторах последняя полоса обычно золотая или серебряная и должна быть отделена от других полос небольшим зазором. Эта полоса дает нам допуск для резистора 470 Ом. На шестиполосных резисторах последние две полосы должны быть плотно сгруппированы , а первые четыре полосы должны быть плотно сгруппированы. Между четвертой и пятой полосами должен быть заметный разрыв.
Как почитать 47021
. Как почитать 47021
. Как почитать 47025
Все цветовые коды резисторов состоят из цифр , за которыми следует множитель и значение допуска .
Четырехполосные резисторы имеют две полосы для цифр, а пяти- и шестиполосные резисторы имеют три полосы для цифр. Полоса, следующая за полосами цифр, представляет собой множитель, за которым следует полоса значений допуска.
Шесть ленточных резисторов также добавляют температурный коэффициент .
Сначала это может показаться сложным, но на самом деле этому очень легко научиться.
Лучше и проще всего сначала изучить четырехдиапазонные резисторы. Как только вы изучите четырехдиапазонную систему, очень легко понять цветовые коды пяти- и шестидиапазонных резисторов.
Четырехполосный резистор 470 Ом
Каждая полоса на резисторе играет определенную роль:
Первая полоса – 1 st Цифра: первая цифра номинального значения сопротивления. Первая полоса на резисторе 470 Ом желтая, что соответствует значению 4 .
Второй диапазон – 2 nd Цифра: вторая цифра номинального значения сопротивления.
Эта полоса фиолетового цвета, что соответствует значению 7 . Это добавляется справа от первой цифры (от первой полосы).
Следовательно, цифры первой и второй полос: 4 и 7 = 47 .
Третий диапазон – Множитель : Берет цифры и умножает их на значение, заданное этим диапазоном. Значение множителя равно 10 n , где n — числовое значение, соответствующее цвету полосы. В данном случае третья полоса коричневая, что соответствует цифре 1. Следовательно, множитель равен 10 1 = 10.
Общее значение сопротивления равно 47 (из цифр) x 10 1 (из множителя) Ом = 470 Ом .
Четвертая полоса – Допуск : Наиболее распространенными значениями являются 5% (обозначается золотой полосой) и 10% (обозначается серебряной полосой). В этом примере используется золотая полоса, что дает нам допуск 5%.
Таким образом, общее сопротивление составляет: 470 Ом ± 5% Ом .
Допуск резистора, подробное описание
Пять процентов от 470 Ом составляют 23,5 Ом. Это означает, что фактическое значение сопротивления может находиться в диапазоне от 446,5 Ом (470 Ом – 23,5 Ом) до 493,5 Ом (470 Ом + 23,5 Ом) .
Если четвертая полоса серебряная, допуск составляет 10 %, а общее сопротивление составляет 470 Ом ± 10 % Ом . Фактическое сопротивление будет между 423 Ом (470 Ом – 47 Ом) и 517 Ом (470 Ом + 47 Ом).
Резисторы рассеивают энергию в виде тепла, поэтому также следует учитывать температурную зависимость. В 6-полосных резисторах температурная зависимость задается последней полосой (подробнее об этом ниже).
4-полосный, 5-полосный и 6-полосный Цветовой код резистора 470 Ом
В дополнение к четырехполосным резисторам вы встретите 5-полосные и 6-полосные резисторы.
Легко прочитать 5-ти или 6-ти полосные резисторы, если вы уже знаете, как читать четырехполосный резистор с цветовым кодом .
4-полосный, 5-полосный и 6-полосный резистор 470 Ом Таблица цветовых кодов
| 4-полосный резистор | 90 0205 5-полосный резистор | ||
| 0005 6-полосного резистора | |||
| 1 ST Полоса | 1 ST Digit Значения сопротивления (Желтый-4) | 1 ST DIGIT Значения сопротивления (Желтый-Желтый-Желтый. ST Цифр значения сопротивления (желтый- 4) | |
| 2 ND полоса | 1 ST Цифр. – 2) | 1 ST Цифр значения сопротивления (фиолета — 2) | |
| 3 RD полоса | Множество (коричневый, x 10). | 3 RD цифр значения сопротивления (черный — 0) | |
| 4 TH Полоса | ТОЛЕРА. х 1) | ||
| 5 th band | N/A | Tolerance ( ± %) | Tolerance ( ± %) |
| 6 th band | N/A | N/A | Температурный коэффициент R(T°) |
5-полосный резистор 470 Ом Цветовой код
Для резисторов 470 Ом с пятью полосами первые три полосы будут желтыми, фиолетовыми и черными (обозначающие 470) а четвертая полоса будет черной, что означает множитель 10 0 = 1.
| Band Number | Function | Color | Value | |
| 1 | 1st Digit | Yellow | 4 | |
| 2 | 2nd Digit | Violet | 7 | |
| 3 | 3rd Digit | Black | 0 | |
| 4 | Multiplier | Black | x 1 | |
| 5 | Tolerance | Gold (or silver) | ± 5% (or ± 10%) | |
| Total Value: 470 ± 5 % Ω |
4-полосный и 5-полосный резистор 470 Ом
Мы видели, что четыре ленточных резистора имеют две полосы для значения, одну для множителя и одну для допуска.
Перейти от четырехдиапазонного резистора к пятидиапазонному просто; пятиполосные резисторы добавляют дополнительную полосу цифр для значения .
Таким образом, пятиполосные резисторы имеют три полосы для значения, одну для множителя и одну для допуска. Процесс анализа резистора такой же, как и для четырехполосного резистора. Начните с поиска небольшого разрыва между четвертой и пятой полосами. Как и в случае четырехполосных резисторов, последняя полоса говорит нам о допуске. Затем вернитесь к первым четырем полосам, чтобы рассчитать значение сопротивления.
Для резистора 470 Ом с пятью полосами мы должны увидеть следующий порядок: желтый (4), фиолетовый (7), черный (0), коричневый (x10), золотой или серебряный ( ± 5% или 10%).
6 Band 470 Ohm Resistor
| Band Number | Function | Color | Value | |
| 1 | 1st Digit | Yellow | 4 | |
| 2 | 2-я цифра | Фиолетовый | 7 | |
| 3 | 3-я цифра | Черный | 0025 | |
| 4 | Multiplier | Black | x 10 0 = 10 | |
| 5 | Tolerance | Gold (or silver) | ± 5% | |
| 6 | Темп. Коэффициент | Любое | См. Диаграмма ниже | |
| Общее значение: 470 ± 5% ω |
шесть. указать температурный коэффициент , т.е. насколько сопротивление изменится с изменением температуры.
В шестиполосном резисторе последние две полосы (т. е. пятая и шестая полосы) должны быть расположены близко друг к другу с промежутком между четвертой и пятой полосами .
Они считываются точно так же, как резисторы с пятью полосами, за исключением того, что (дополнительная) последняя полоса сообщает нам температурный коэффициент.
Вы можете определить температурный коэффициент, сравнив цвет полосы с таблицей ниже:
| Color | Temperature Coefficient |
|---|---|
| N/A | |
| Brown | 100 ppm/ºC |
| Red | 50 ppm/ºC |
| Orange | 15 ppm/ºC |
| Yellow | 25 ppm/ºC |
| Green | N/A |
| Blue | 10 ppm/ºC |
| Violet | 5 ч/млн/ºC |
| Серый | N/A |
| Белый | N/A |
470 Ох -ом.
Кодекс с сопротивлением относительно легкой для ухода. Отличительный рисунок желтых и фиолетовых полос позволяет их легко обнаружить.
Однако их легко спутать с резисторами на 4,7 кОм, которые также имеют желтую и фиолетовую полосы, поэтому важно проверить их с помощью цветового кода или мультиметра, если это возможно.
