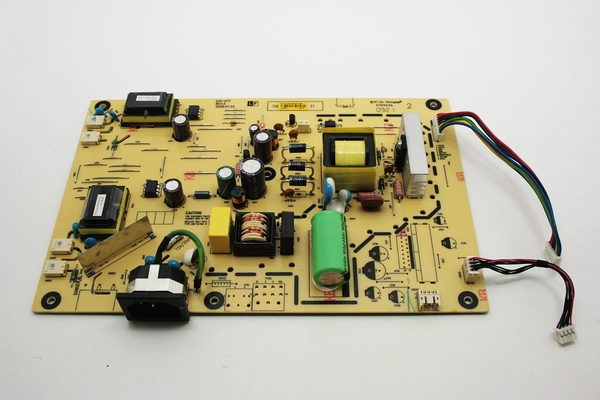

Ремонт блока питания LCD монитора. Основные правила при диагностике
Блоки питания LCD (ЖК) телевизора ломаются часто. Чтобы надежно его починить, необходимо обоснованно и корректно указать на неисправные компоненты устройства, а затем составить план по их приобретению и замене. Лучше обратиться к профессиональным мастерам из нашего сервисного центра и доверить им ремонт жк телевизора.
Типы блоков питания
Источники питания в ЖК мониторах бывают двух видов: внутренние и внешние. Первые размещаются в корпусе монитора и соединяются с сетевым кабелем с помощью внешнего разъема 220В. Недостатком такой конструкции является наличие импульсного преобразователя высокой мощности внутри монитора, что может негативно влиять на его работу.
При наличии внешнего источника питания монитор поставляется вместе с внешним сетевым адаптером, который тоже по сути представляет собой импульсный преобразователь. Подобное устройство более надежно, так как позволяет исключить из монитора силовой каскад.
Для обоих вариантов конструкции монитора возможно количество шин от одной до трех, с напряжением +3.3 В, +5 В, +12 В. Первый показатель предназначается для напряжения питания цифровых микросхем, второй используется в качестве дежурного напряжения, третий – для питания инвертора ламп задней подсветки и драйверов LCD панели. Для внешнего блока питания все три варианта формируются из одной-единственной входной шины 12-24В с помощью преобразователей постоянного тока .
Диагностика повреждений блока питания ЖК монитора
Когда блок питания выходит из строя, то диагностику повреждений необходимо выполнять в строгой очередности, чтобы не усугубить поломку. Производить какой-либо ремонт можно только после предварительной диагностики всего устройства.
У большинства опытных технических специалистов существуют свои методики диагностики, отработанные на практике годами. Но даже профессионалам крайне желательно придерживаться определенных правил, чтобы свести к минимуму вероятность ошибки при диагностике.
Основные правила при ремонте блоков питания
Перед тем, как приступить к починке источника питания, необходимо, во-первых, убедиться в исправности шнура и наличии напряжения в сети. Для этого чаще всего достаточно иметь под рукой обычный тестер. Затем стоит осмотреть детали устройства визуально для выявления внешних повреждений радиоэлементов: резисторов, дросселей, трансформаторов, транзисторов, варистора, плавкого предохранителя. Обращать внимание здесь стоит буквально на все: на цвет корпуса и радиоэлементов, наличие следов копоти, сколы, трещины, наличие посторонних предметов.
Неисправность предохранителя со стеклянным корпусом определяется визуально по отсутствию проводящего жала, по металлическому налету на стекле, по разрушению стеклянного корпуса.
Следующий, не менее важный этап – определение типа блока питания и схемы технических решений. На этом этапе необходимо, в том числе, определить элементную базу и тип микросхем транзисторов и уже после этого начать проверку элементов.
В случае перегорания плавкого предохранителя обязательно надо проверить токовый резистор, терморезистор, варистор, ключевой транзистор, конденсатор выходного фильтра и диоды выпрямительного моста. Особое внимание необходимо обратить на исправность ШИМ-контроллера (управляющей микросхемы) блока питания.
После того, как все дефектные элементы выявлены, важно сделать вывод о возможности их замены на аналогичные: подбор стоит осуществлять при помощи справочников и технической информации на радиоэлементы. Особенно осторожно необходимо менять диоды, конденсаторы, дроссели, ключевые транзисторы. При установке на радиатор ключевого транзистора или мощной гибридной микросхемы устанавливаемая деталь должна быть изолирована слюдяными прокладками, теплопроводной резиной или теплопроводящую пасту. После запайки транзистора необходимо еще раз использовать тестер, чтобы удостовериться в отсутствии контакта с радиатором. Если необходима замена предохранителя, то важно помнить, что сила тока его срабатывания составляет около 3А: большее количество ампер может привести только к большим поломкам.
Когда все элементы будут заменены на исправные, не лишним будет осуществить пробный запуск источника питания: как правило, это делают с помощью обычной электролампы на +12В и +24В мощностью 10-60Вт. Контроль уровня выходных напряжений перед включением осуществляется с помощью вольтметра. Также перед включением вместо сетевого предохранителя можно поставить электролампу на 220В мощностью 100-150Вт: при включении устройства она должна светиться, но не слишком ярко. Чересчур яркий свет свидетельствует о чрезмерном потреблении мощности, что может привести к короткому замыканию.
При тестовом включении блока питания важно соблюдать правила техники безопасности: постоянно находиться в защитных очках на случай выхода из строя электролитических конденсаторов, обращать внимание на звуки (свист, щелчки) и запахи (дым, гарь), которые свидетельствуют о неустраненных неисправностях. При поломке предохранителей нередко наблюдаются искры и вспышки. Если же проблемы все-таки возникли, то важнее всего обеспечить возможность мгновенного отключения стенда с проверяемым источником питания от электросети.
Ремонт блока питания монитора в Екатеринбурге — цены, адреса
Ищем подходящие сервисные центры.
секундочку…
Найдено 94 сервисных центра
КОБ-Сервис
8 (343) 344-33-77
- Услуги по ремонту блока питания монитора
- срочный ремонт
- выезд мастера
- вызов курьера
Малышева, 64
М-Сервис
8 (904) 548-50-04
- Услуги по ремонту блока питания монитора
- оплата картой
- срочный ремонт
- выезд мастера
Менделеева 11
Бебеля 116
Шарташская 13
Комп-Экспресс
8 (922) 225-24-98
- Услуги по ремонту блока питания монитора
- срочный ремонт
- бесплатная диагностика
Посадская, 21
Клик
8 (902) 260-19-50
- Услуги по ремонту блока питания монитора
- выезд мастера
- бесплатная диагностика
Советская дом.
5
Рубин
8 (343) 379-50-20
- Услуги по ремонту блока питания монитора
Шейнкмана, 57
Связь-Сети
8 (343) 216-25-09
- Услуги по ремонту блока питания монитора
- срочный ремонт
- выезд мастера
- вызов курьера
ул. Карла Маркса, д. 12
ФОТиК
8 (953) 607-65-01
- Услуги по ремонту блока питания монитора
Ясная, 2
Комиссионный сервис-магазин
8 (950) 190-40-65
- Услуги по ремонту блока питания монитора
Тетроникс ВТ
8 (343) 216-21-00
- Услуги по ремонту блока питания монитора
Космонавтов проспект, 56
AXservis
8 (343) 207-22-15
- Услуги по ремонту блока питания монитора
- оплата картой
- срочный ремонт
- бесплатная диагностика
ул.
MasterDen
8 (343) 219-11-42
- Услуги по ремонту блока питания монитора
- срочный ремонт
- выезд мастера
- вызов курьера
Декабристов, 16/18Б
Сервис на Розы Люксембург 52Б
8 (902) 409-21-11
- Услуги по ремонту блока питания монитора
- оплата картой
Розы люксембург 52Б
СП-Компьютер
8 (343) 379-00-86
- Услуги по ремонту блока питания монитора
Вайнера, 15
Куплю Все
8 (343) 345-82-02
- Услуги по ремонту блока питания монитора
карла либкнехта ул.
, д.13
на синих камнях
8 (900) 034-16-03
- Услуги по ремонту блока питания монитора
- оплата картой
- выезд мастера
Хрустальная 35А
Свой сервис
8 (343) 312-20-20
- Услуги по ремонту блока питания монитора
- бесплатная диагностика
ул. Крауля д. 57
Загружается…
Ремонт блока питания монитора, цены в Минске
<div>
<p>
<strong>Сроки выполнения:</strong> от 1 до 3 дней
</p>
<p>
<strong>Гарантия:</strong> 1 месяц
</p>
<p>
<strong>Услуга включает:</strong>
</p>
<p>
</p>
<ul>
<li>выезд специалиста к Вам на дом для диагностики неисправности блока питания монитора</li>
<li>проверка работоспособности</li>
<li>доставка работающего блока Вам домой.
</li></ul>
</div>
<br>
<p>Блок питания монитора – один из важнейших элементов компьютера, обеспечивающий работоспособность экрана устройства. Если он выйдет из строя, использовать оборудование в дальнейшем будет попросту невозможно. Обратиться за помощью можно в наш сервисный центр – ремонтом блока питания монитора Acer в Минске будут заниматься опытные мастера с применением современного оборудования. Работу произведем качественно и за минимально возможный промежуток времени.</p>
<h4>Признаки поломки: когда пора обращаться в сервис</h4>
<p>Определить, что пришел в неисправность именно этот элемент, не составит особого труда. На поломку будет указывать целый ряд характерных признаков:</p>
<ul>
<li> <a href=»https://remont-noutbuka.by/uslugi/remont-monitorov/»>монитор</a> не включается;</li>
<li> экран периодически тухнет;</li>
<li> наблюдаются странные моргания монитора;</li>
<li> компьютер включился, но при этом картинка на экране отсутствует.
</li>
</ul>
<p>При обнаружении перечисленных выше признаков рекомендуем незамедлительно обращаться за ремонтом блока питания ЖК монитора LG. Наша мастерская оснащена специализированными инструментами, благодаря чему все операции проводятся качественно и аккуратно. Наши специалисты справятся с поломкой любой сложности – вернем блоку питания прежнюю работоспособность буквально за час. Актуальную цену на ремонт монитора Benq в Минске можно посмотреть на нашем сайте.</p>
<h4>Причины неисправности</h4>
<p>Как показывает практика, в большинстве случаев к поломке причастны сами пользователи, пренебрегающие правилами аккуратной эксплуатации техники. Конечно, иногда встречается заводской брак, но это лишь единичные случаи. В основном к неисправности приводят следующие факторы:</p>
<ul>
<li> удары, падения и прочие механические повреждения;</li>
<li> перегрев оборудования;</li>
<li> контакты с влагой;</li>
<li> короткое замыкание в сети;</li>
<li> отхождение контактов в результате физического давления на блок.
</ul>
<p>Наши мастера реализуют процедуру в кратчайшие сроки, а цена ремонта блока питания монитора Samsung Вас приятно удивит.</p>
<h3>Почему за ремонтом блока питания нужно обращаться в наш сервисный центр</h3>
<p>Мы – настоящие эксперты, знающие о компьютерах все. Штат наших сотрудников состоит исключительно из опытных специалистов, периодически повышающих свою квалификацию. Из главных конкурентных преимуществ нашей мастерской можем выделить следующее:</p>
<ul>
<li> оперативное выполнение работы;</li>
<li> качественные комплектующие от проверенных поставщиков;</li>
<li> возможность вызвать мастера на дом;</li>
<li> доступная стоимость – цена за ремонт блока питания монитора LG Flatron будет известна заранее;</li>
<li> функционирование курьерской службы.</li>
</ul>
<p>Мы принимаем заявки на ремонт на сайте, а также по контактному номеру телефона.
</p>
от 15 руб 00 коп Заказать услугу Задать вопрос |
Ваши выгоды при заказе у нас
Вызов мастера — бесплатно
При заказе ремонта на сумму более 30 р.
Мастерская в центре Минска
Вы можете приехать к нам в мастерскую для ремонта
Диагностика техники — бесплатно
При последующем ремонте у нас
Даем скидки на комплекс
Вы получите скидку при заказе комплекса услуг
Другие услуги мастерской
Замена матрицы
Ремонт/замена блока питания компьютера
Ремонт и замена инвертора питания монитора
Замена лампы подсветки монитора
Замена блока питания монитора Dell 1907FPc
Автор: Джефф Вакер (и 2 других участника)
- Избранное: 5
- Завершений: 6
Сложность
Умеренная
Шаги
15
Необходимое время
30 минут — 1 час
Секции
1
- Источник питания 15 шагов
Флаги
0
- 19-дюймовый ЖК-монитор BackDell UltraSharp 1907FPc
- Полный экран
- Опции
- История
- Скачать PDF
- Править
- Перевести
- Встроить это руководство
Введение
Следование этому руководству предполагает полную разборку монитора.
Этот процесс не очень сложен, просто занимает много времени.
- Спуджер
- Пинцет
- Отвертка Phillips #2
- Гаечный ключ 5 мм
Редактировать
org/HowToDirection»>Переверните монитор так, чтобы дисплей был обращен к вам.
С помощью пластиковой лопатки снимите переднюю панель, отсоединив ее против часовой стрелки, начиная с правого нижнего угла и заканчивая панелью кнопок.
Медленно снимите рамку вокруг кнопок.
Будьте осторожны, не снимайте лицевую панель полностью, так как кнопки крепятся к монитору ленточным кабелем.
Редактировать
Редактировать
Найдите крышку порта USB на правой стороне монитора.
Удалите один 5-мм винт Phillips #2.
Снимите крышку USB-порта, сдвинув ее в сторону от монитора.
Редактировать
Редактировать
org/HowToDirection»>Удалите четыре 4-мм винта Phillips #2, которыми механизм освобождения крепления монитора крепится к панели.
Отложите этот механизм в сторону, стараясь сохранить его целиком.
С помощью пинцета поднимите семь защитных выступов, которыми задняя панель крепится к остальной части монитора.
Если защитные язычки прижаты слишком туго, подденьте их лопаткой, а затем прикончите пинцетом.
Редактировать
В блоке питания есть несколько больших конденсаторов (они выглядят как маленькие цилиндры), разряд которых может привести к поражению электрическим током. Будьте осторожны, чтобы не прикасаться к ним, пока вы продолжаете работать.
С помощью пинцета отсоедините четыре разъема от платы блока питания.
Редактировать
Редактировать
Редактировать
Редактировать
Почти готово!
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Отменить: я не завершил это руководство.
Это руководство завершили еще 6 человек.
Автор
с 2 другими участниками
Значки: 44
+41 больше значков
Ремонт блока питания ЖК-монитора
Блоки питания и инверторы подсветки представляют большой интерес для ремонтников ЖК-мониторов.
И это понятно, ведь эти модули дают самый высокий процент отказов. Схемотехника этих модулей не слишком сложна — опытный специалист вполне может разобраться в ней и без принципиальной схемы, а тем более при наличии описания элементной базы. Тем не менее, принципиальная схема на отремонтированном узле еще никому не мешала. Таким образом, схема блока питания и инвертора является наиболее ценной частью руководства по эксплуатации. Но многие производители, в том числе и Samsung, редко предоставляют эту самую востребованную информацию в руководствах по диагностике и ремонту своих мониторов, что сильно усложняет жизнь неавторизованным сервисам. Надеемся, что результат изучения Samsung SyncMaster 9Представленный здесь инвертор монитора 43N поможет вам в работе.
Как и в большинстве современных мониторов, в Samsung SyncMaster 943N используется концепция, состоящая в том, что монитор имеет две печатные платы: плату масштабирования/микропроцессора и комбинированную плату блока питания, на которой размещены блок питания монитора (блок питания) и инвертор подсветки (задняя панель).
Легкий). инвертор).
В этом обзоре мы рассматриваем такую известную совмещенную плату инвертора и блока питания для мониторов SyncMaster 9Семья 43Н.
Хотя мониторы этой модели могут комплектоваться и другими типами комбинированной платы. Плата PWI1904SJ (также называемая McKinley 17″/19″ Normal) претерпела несколько модификаций (ревизий). Мы будем рассматривать плату версии 1.1 (Rev.1.1). Следует отметить, что номер детали Samsung этой платы — BN44-00123L.
Итак, как уже было сказано, плата состоит из двух, практически независимых, частей. Дадим краткую характеристику каждому из них.
Источник питания
Блок питания обеспечивает формирование двух выходных напряжений постоянного тока: +15В и +5В. Блок питания представляет собой классический однотактный импульсный обратноходовой преобразователь. В качестве основного элемента этого источника можно выделить ШИМ-регулятор со встроенным силовым выключателем — микросхема DM0456R. Именно эта микросхема определяет схемотехнику всего источника, кстати, очень простую (если не употреблять слово примитив).
Инвертор подсветки
Инвертор обеспечивает формирование высокочастотного переменного напряжения 650В на четырех лампах подсветки. Ток лампы находится на уровне 7,5 мА. В инверторе используется довольно продвинутый вариант схемотехники — резонансный преобразователь. Инвертор поддерживает все основные варианты защиты (защита от перенапряжения, защита от обрыва лампы), инвертор управляется контроллером FAN7314 (см. предыдущую статью). Напряжение +15 В используется в качестве напряжения питания инвертора.
Принципиальная схема платы
Источник питания
Блок питания, являясь импульсным, состоит из стандартного набора узлов, каждый из которых выполняет соответствующую функцию. Мы не будем давать подробное описание каждого узла, так как, как было сказано выше, блок питания построен по классической схеме, и мы не ставим целью данного обзора изучение основ работы импульсных преобразователей. Остановимся на том, что мы сравниваем основные узлы источника питания и электронные элементы представленной схемы.
Входные цепи
Входная клемма переменного тока — IN101. Защиту от превышения входного тока обеспечивает предохранитель F101 (3,15 Ампер).
Входной сетевой фильтр образован следующими элементами: конденсаторы Сх101, Сх102, Сх01, Сх02, резисторы R101, R102, R103, дроссель L101, термистор Th201.
выпрямление сетевого напряжения, обеспечиваемое встроенным диодным мостом DB101, и сглаживающим электролитическим конденсатором С101.
Импульсный преобразователь
Основным элементом преобразователя является ШИМ-регулятор со встроенным силовым ключом — интегральная 5-выводная микросхема на радиаторе, имеющая условное обозначение U101. В этой схеме используется очень популярная в последнее время микросхема — DM0465R. Мы не будем обсуждать этот контроллер, так как найти его описание несложно.
Пусковая цепь ШИМ-регулятора DM0465R образована резисторами R104, R106, R106 сопротивлением 24 кОм каждый.
Цепь питания ШИМ-регулятора DM0465R в установившемся режиме образована резистором R108, диодом D102, конденсаторами С104 и С105. Источником энергии для питания ШИМ-регулятора в рабочем режиме является обмотка импульсного трансформатора TF101 (вывод 1-вывод 2). Напряжение питания ограничивается стабилитроном ZD101.
Снаббер, подавляющий резонансные выбросы напряжения в первичной обмотке импульсного трансформатора ТФ101 при переключении силового транзистора, состоит из диода Д101, резистора R107 и конденсатора С102.
На контакт 4 ШИМ-контроллера DM0465R подается сигнал обратной связи, позволяющий стабилизировать выходные напряжения блока питания. Величина сигнала обратной связи на выводе 4 управляется оптопарой PC101.
Выпрямители вторичные
Выпрямители вторичные выполнены по однополупериодной схеме.
Диоды выпрямителя каждого канала состоят из пары диодов, соединенных параллельно. Это позволяет увеличить текущую загрузку каналов.
Сглаживание выпрямленных импульсов в канале +15В обеспечивается конденсатором С209 и конденсаторами С206, С207, С31, которые мы отнесли к схеме инвертора.
Сглаживание импульсов в канале +5В обеспечивается конденсаторами С201, С202, С203, а также дросселем L202.
Сигнал обратной связи для обеспечения стабилизации выходных напряжений формируется из напряжения канала +5В с помощью делителя R205/R20S. Напряжение, полученное этим делителем, управляет микросхемой U201 типа TL431 (управляемый регулятор). Эта микросхема, в свою очередь, управляет током через светодиод оптопары PC101, что в итоге изменяет значение сигнала обратной связи на выводе 4 ШИМ-регулятора DM0465R.
Инвертор подсветки
Нагрузкой инвертора подсветки являются четыре лампы CCFL, подключенные к четырем разъемам: CN1, CN2, CN3, CN4. Трансформатор высокого напряжения Т1 с двумя первичными и двумя вторичными повышающими обмотками.
Инвертор выполнен по резонансной схеме. Резонансный контур образован первичными обмотками трансформатора Т1 и двумя параллельными SMD-конденсаторами: С32 и С33. Таким образом, резонансный контур является последовательным.
Напряжение питания инвертора +15В, которое подается на инвертор через предохранитель F201 (3 Ампера). Это напряжение используется как для питания управляющей микросхемы, так и для питания силового каскада — резонансного контура.
Колебания в резонансном каскаде обеспечиваются синхронным включением двух силовых транзисторов в интегральном исполнении (транзисторная сборка типа STU407DH). Транзисторы полевые: один из них P-канальный (верхний ключ), а другой N-канальный (нижний ключ). Транзисторы управляются контроллером подсветки FAN7314.
Поскольку контроллер предназначен для управления мостовым преобразователем, а в этой схеме используются только два транзистора, а не четыре, то два вывода (OUTC и OUTD) микросхемы не используются (вывод 14 и вывод 15). На выводах OUTA и OUTB (вывод 18 и вывод 19) генерируются противофазные импульсы.). Импульсы следуют с частотой в несколько десятков кГц (но последовательность импульсов прерывается, образуя так называемые «пачки» — регулировку яркости см.
ниже). Эта частота задается конденсаторами С5, С24, С25. В зависимости от модификации платы конденсаторы С24 и С25 могут включаться в разных сочетаниях. Для этих целей предусмотрены перемычки. Кроме того, номиналом резистора R5 также задается частота внутреннего генератора.
Обратная связь по току Для стабилизации тока ламп, т.е. для стабилизации их яркости, инверторы используют отрицательную обратную связь по току. Для обеспечения обратной связи по току последовательно с лампами включается датчик тока — резистор сопротивлением от нескольких сотен Ом до 1 кОм. Эти резисторы традиционно являются прецизионными резисторами (с допуском 1% на номинальное отклонение). С резистора обратной связи снимается напряжение, величина которого прямо пропорциональна величине тока, протекающего через лампы, а значит, пропорциональна яркости лампы.
В представленной схеме такими датчиками тока являются R16, R17, R18, R19, номиналом 1 кОм. Сигналы, снятые со всех четырех датчиков, сводятся к одной точке, в которой формируется результирующее напряжение обратной связи.
Суммирование сигналов датчиков тока осуществляется с помощью развязывающих диодов диодных сборок Д6, Д7, Д8, Д9. Результирующее напряжение обратной связи подается на вывод 9 контроллера FAN7314 через цепь нагрузочных резисторов R15, R9, R8.
К сигналу обратной связи добавляется сигнал A-DIM, который представляет собой аналоговый сигнал диммирования. Сигнал A-DIM генерируется микропроцессором монитора и меняет свое значение при изменении пользователем яркости. Сигнал представляет собой постоянное напряжение, увеличение сигнала A-DIM приводит к увеличению напряжения обратной связи, и, как следствие, к уменьшению тока лампы. Наоборот.
Защита от перенапряжения
Защита лампы от перенапряжения обеспечивается сигналом обратной связи по напряжению. Емкостный делитель напряжения (C8/C29, С7/С15, С9/С30, С10/С14) подключается к «горячему» контакту разъема каждой лампы. В средней точке каждого делителя формируется переменное синусоидальное напряжение, пропорциональное напряжению на лампах.
Далее все четыре напряжения выпрямляются и суммируются с помощью диодов, диодных сборок Д3 и Д4. Полученное напряжение подается на контакт 2 (OLR) контроллера FAN7314. Сглаживание суммирующего напряжения обеспечивается конденсатором С16. Диоды D3 и D4 устанавливают напряжение на выводе OLR равным максимальному из четырех сигналов обратной связи по напряжению. Другими словами, превышение напряжения на любой из четырех ламп приводит к срабатыванию этой защиты.
Защита от обрыва лампы
Обрыв цепи лампы является наиболее опасной ситуацией для инвертора. Это становится причиной выхода из строя силовых ключей инвертора, т.к. инвертор, представляющий собой импульсный преобразователь, начинает работать на холостом ходу без нагрузки. Поломка ламп в этой схеме, как и в большинстве других, определяется отсутствием напряжения на резисторах датчика тока лампы (R16…R19).
При протекании тока через лампы на резисторах R16…R19 образуется напряжение, который сглаживается конденсаторами С17, С16, С19, С20.
В результате на этих конденсаторах устанавливается напряжение, обеспечивающее запирание диодов диодных сборок Д10 и Д11. Закрытое состояние всех этих четырех диодов обеспечивает открытое состояние транзистора Q1, т.к. база этого транзистора смещена на величину опорного напряжения VREF, формируемого контроллером FAN7314.
Если хотя бы одна лампа перегорает, то сразу открывается один из четырех диодов сборок Д10 и Д11, т.к. на катодной стороне соответствующего диода пропадает запирающее напряжение. Это, в свою очередь, приводит к закрытию транзистора Q1 и блокировке контроллера FAN7314.
Управление яркостью
Рассматриваемый инвертор использует метод диммирования Burst Dimming (метод прерывистого диммирования), предполагая, что ток лампы представляет собой «всплеск» переменного тока высокой частоты (рис. 2). «Пакет» соответствует включенному состоянию лампы, а между пачками соответственно лампа выключается. Ширина этих пачек, т.е. соотношение включенного и выключенного состояний ламп, определяет яркость подсветки.
С увеличением яркости увеличивается ширина «пачек», а на максимальном уровне яркости ток в лампах становится, по сути, непрерывным.
Управление яркостью в данной схеме осуществляется двумя сигналами: A-DIM и B-DIM, формируемыми микропроцессором монитора.
Сигнал B-DIM подается на инвертор через контакт 1 разъема CN201. Сигнал B-DIM представляет собой низкочастотный импульс, который следует с частотой примерно 200 Гц. При регулировке яркости изменяется ширина этих импульсов. Именно ширина этих импульсов определяет ширину «пачек» переменного тока в лампах.
Сигнал A-DIM подается на инвертор через контакт 7 CN201 и представляет собой напряжение постоянного тока. Этот сигнал смешивается с сигналом обратной связи, подаваемым на контакт 9 микросхемы FAN7314. При регулировке яркости сигнал A-DIM практически не меняется. Существенные скачки уровня сигнала A-DIM возникают при изменении цветовой палитры через меню Magic Bright, и только при выборе некоторых настроек в этом меню.
Неисправности инвертора
Инверторы PWI1904SJ(M) характеризуются двумя неисправностями:
- выход из строя транзисторной сборки STU407DH;
- выход из строя трансформатора Т1.
Отказы других элементов схемы крайне маловероятны, поэтому говорить о них нет смысла, а необходимо обсудить наиболее вероятные отказы.
Транзисторная сборка Сборка STU407DH представляет собой пару полевых транзисторов разной проводимости: N-канальный и P-канальный. Внутренняя архитектура сборки и ее внешний вид показаны на рис.3.
Основные электрические характеристики транзисторных сборок:
- напряжение сток-исток: 40В;
- напряжение затвор-исток: 20В; ток стока
- (для P-канала): -12А; ток стока
- (для N-канала): 16А; Импульс тока стока
- : 50А;
- демпферный диод постоянного тока (для П-канального транзистора): -6А;
- демпферный диод постоянного тока (для N-канального транзистора): 8А;
Отказ сборки — пробой одного или двух транзисторов сборки.
Диагностика сборки, разумеется, осуществляется тестером (омметром), и заключается в проверке поочередно двух полевых транзисторов (как проверить полевые транзисторы мы здесь не будем освещать). Также следует отметить, что аналогов этой транзисторной сборки нет, поэтому при выходе из строя STU407DH придется ее приобрести.
Трансформатор
В данном инверторе используется трансформатор TMS9.2515КТ.
Типичной неисправностью данного трансформатора является обрыв (или «сгорание», т. е. увеличение активного сопротивления) одной из двух вторичных высоковольтных обмоток.
Параметры этих вторичных обмоток рабочего трансформатора следующие:
- активное сопротивление: 1120…1130 Ом;
- индуктивность: 1,93…1,95 Гн.
На основании представленных данных. Можно сказать, что диагностика трансформатора дело весьма посредственное, осуществимое с помощью простейшего тестера. Достаточно измерить сопротивление вторичных высоковольтных обмоток.
Но хотелось бы отметить, что величина сопротивления обмоток может быть разной, поэтому при проверке трансформатора лучше сравнивать сопротивление двух его высоковольтных обмоток. Если сопротивления одинаковы, то трансформатор исправен. А если сопротивления отличаются на 100 Ом и более, то можно говорить о неисправности трансформатора, а неисправной обмоткой следует считать тот, у которого сопротивление больше.
Что делать, если одна из обмоток обрыва, или ее сопротивление увеличилось?
Первое решение. Самое простое решение — заменить трансформатор. Его приобретение в настоящее время не должно составить труда. На рынке широко представлены «совместимые» трансформаторы с аналогичными характеристиками. Однако следует учитывать, что при покупке «совместимого» трансформатора вполне можно столкнуться с ситуацией, когда при замененном трансформаторе инвертор вообще не работает, либо через некоторое время срабатывает защита.
Второе решение. Еще одним решением проблемы неисправного трансформатора является переделка схемы инвертора для работы с двумя лампами.
Для этого потребуется:
- снять неисправную высоковольтную обмотку;
- блок защиты от поломки ламп;
- выпаиваем резистор R31.
Неисправную обмотку придется полностью удалить (рис. 4). Отключение нагрузки от неисправной обмотки (т.е. двух ламп) результата не дает, а при работе на холостом ходу (с отключенной защитой) трансформатор сильно греется. Защита от поломки ламп, как было сказано ранее, организована посредством двух диодных сборок: Д10 и Д11. Поэтому блокировка защиты предполагает выпаивание одной диодной сборки, соответствующей «плечу» инвертора, в котором была удалена высоковольтная обмотка. Далее для надежности запуска инвертора убираем из схемы резистор R31.
После этого цепь можно запускать, а к оставшейся обмотке нужно подключить две лампы. Для обеспечения равномерного освещения экрана желательно сделать так, чтобы к оставшейся обмотке были подключены одна верхняя лампа и одна нижняя.
Длина соединительных проводов ламп в мониторах с инвертором PWI1904SJ(M) позволяет без проблем осуществить такое переключение.
Сколько стоит ремонт монитора в нашем сервисном центре?
Окончательная стоимость ремонта определяется только после диагностики!
ВНИМАНИЕ! Мы НЕ ремонтируем старые ЭЛТ мониторы!!!
| Размер экрана монитора: | Стоимость ремонта (без запасных частей) |
|---|---|
| 15–17 дюймов | 1000 руб. |
| 18–19 дюймов | 1500 руб. |
| 20 дюймов | 1800 руб. |
| 21″ | 2000 руб. |
| 22 дюйма | 2200 руб. |
| 23 дюйма | 2400 руб. |
| 24 дюйма | 2600 руб. |
| 25-27 дюймов | 2800 руб. |
| свыше 27 дюймов | уточнить |
Качественный ремонт LCD (жидкокристаллических) мониторов
Наша служба ремонта мониторов сайт поможет вам решить любую проблему с монитором быстро, качественно и недорого.
Для того, чтобы отремонтировать неисправный монитор в Москве, вам необходимо приехать в наш сервисный центр со своим устройством и оставить его на диагностику. Грамотная диагностика – один из важнейших этапов ремонта компьютерных мониторов, который позволяет точно определить неисправность устройства. После диагностики согласовывается точная стоимость ремонта. Все работы и диагностика проводятся в мастерской, так как только там есть все необходимое оборудование. Мы даем гарантию на все выполненные работы.
Работаем практически со всеми известными производителями
Последовательность работ при ремонте LCD мониторов
Диагностика — наши специалисты проводят диагностику неисправности с помощью профессионального оборудования. Обычно это длится около 1 часа в обычных случаях.
Стоимость договорная — после диагностики клиенту сообщается точная стоимость ремонта. После оглашения окончательной стоимости сумма уже не меняется, в отличие от многих других сервисных центров, добавляющих дополнительные расходы.
Ремонт — осуществляется на профессиональном оборудовании с использованием только качественных запасных частей. Продолжительность ремонта 1-2 дня в зависимости от неисправности и наличия необходимых деталей (практически все необходимые запчасти есть в наличии в нашей мастерской).
Тестирование — послеремонтное тестирование, в ходе которого подтверждается устранение неисправности.
сайт — цены на ремонт монитора в Москве
Стоимость ремонта монитора напрямую зависит от диагностированной неисправности. Так сколько же стоит ремонт монитора компьютера?
Практически любую поломку можно починить, кроме разбитой матрицы. Ничего не остается, кроме как купить новый — это самый дорогой ремонт, который только возможен.
Стоимость некоторых работ зависит от модели и производителя монитора, так как цены на запчасти варьируются от производителя к производителю.
Подавляющее большинство проблем связано с неисправным блоком питания монитора, решить который можно быстро и недорого.
В нашем сервисном центре прозрачное ценообразование — после диагностики Вам сообщат окончательную стоимость ремонта. Никаких «левых» дополнительных поводов для вытягивания денег с клиентов наши мастера не находят.
Типичные неисправности ЖК-мониторов
Не включается — Данная неисправность связана с выходом из строя блока питания
Мигает кнопка питания — отказ блока питания
Нет изображения — их может быть несколько возможные проблемы: неисправна подсветка монитора, неисправен инвертор, неисправна основная плата, неисправна матрица, неисправен компьютер, к которому подключен монитор.
Нет сигнала — возможны несколько причин: неисправен кабель, неисправен вход, неисправна основная плата, неисправен компьютер, к которому подключен монитор, проблемы с прошивкой.
Выключается — причина в блоке питания, либо в подсветке
Пропадает изображение, монитор не выключается — проблемы с подсветкой или инвертором
Белый экран — возможные проблемы: матрица неисправен, неисправен шлейф
Очень тусклое изображение — неисправность подсветки или инвертора
Цены на ремонт монитора
Мы перезвоним вам в течение 5 минут
- Ремонт осуществляют квалифицированные мастера с опытом работы более 15 лет.
- Заключаем договора с организациями. Работаем за наличный и безналичный расчет.
- Бесплатная экспресс-диагностика
Типичные неисправности ЖК-мониторов
|
Сегодня персональный компьютер есть практически в каждой семье, но такая популяризация цифровых технологий не гарантирует безотказной работы.
Опытный пользователь прекрасно знает, что всевозможные поломки железа – далеко не редкость. Однако справиться с большинством из них без посторонней помощи практически невозможно. Не дайте себя одурачить видеороликами на Youtube, которые учат вас чинить что угодно, демонстрируя, как ремонтировать мониторы и паять конденсаторы. сборы. В мире железа существует негласное правило: некомпетентный ремонт приводит к худшим последствиям.
Если рассматривать конкретно ремонт мониторов, то здесь есть особо очевидные причины обратиться к профильным специалистам. Во-первых, даже опытный пользователь не в состоянии самостоятельно точно диагностировать причину поломки. Ремонт мониторов также потребует определенной технической базы. Наш сервисный центр имеет большой опыт работы в этой сфере, мы уже несколько лет профессионально ремонтируем мониторы различных производителей и типов. Мы диагностировали и устраняли самые сложные и распространенные поломки, и только в редких случаях возникала необходимость замены функциональных узлов.
В большинстве случаев мы ремонтировали монитор, блок питания или подсветку. Именно высокая квалификация и большой опыт наших ведущих сотрудников позволяют нам предоставлять гарантию на всю отремонтированную технику до 6 месяцев. Мы не осуществляем поверхностный ремонт монитора в «полевых условиях», прибор бережно транспортируется в лабораторию (вами или нашими специалистами), где имеется целый комплект соответствующего вспомогательного оборудования.
Именно там после комплексной диагностики осуществляется высокотехнологичный ремонт монитора. Однако вы не останетесь в неведении, пока монитор не будет доставлен вам обратно. Мы стремимся поддерживать полную обратную связь, сообщая клиентам все подробности о том, как проходит ремонт монитора, заранее информируя их о возможных дополнительных расходах и т. д. Таким образом, мы, в отличие от других «компьютерных мастеров», стараемся сделать свою работу более прозрачной и понятным для клиента, чтобы он четко понимал, за что он платит деньги.
В отношении оплаты услуг по ремонту монитора мы придерживаемся правила, что полноценная работа, гарантирующая надежную последующую работу, не может стоить копейки. Однако мы стараемся придерживаться минимума на рынке подобных услуг. Качественный ремонт монитора – сложная процедура, требующая высокой квалификации и специального оборудования, но при этом она должна оставаться экономически целесообразной для клиента.
Большой опыт проведения различных видов работ – залог качественного ремонта. Мы предлагаем полный спектр услуг по диагностике, обслуживанию и устранению неисправностей для различных мониторов.
Вы можете сами принести неисправный монитор в лабораторию, где будут проведены необходимые диагностические и ремонтные мероприятия. Если такой возможности нет, то услуга доставки оформляется в нашем сервисном центре. Мы доставим оборудование к месту ремонта, а также обратно — после выполнения всех работ. Стоимость услуги доставки необходимо уточнять у менеджера, так как она может меняться в зависимости от дальности поездки.
«Горькие воспоминания о низком качестве длятся гораздо дольше, чем мимолетная радость от низкой цены…»
Ремонт настольных компьютеров рядом с вами | Воплощение вашей технологии в жизнь
РЕМОНТ НАСТОЛЬНЫХ КОМПЬЮТЕРОВ
ВЫПОЛНЯЕТСЯ В ОКРУГЕ СТОКС, Северная Каролина
ЗАМЕНА ЭКРАНА
Несчастные случаи случаются, мы это понимаем. Подставка для всех и одного рабочего стола соскользнула со стола, и весь компьютер рухнул на пол. Возможно, ваш малыш работал над своими навыками подачи… Не смейтесь, эта история реальна. Не теряйте надежду. Мы можем заменить экран и сенсорные возможности дешевле, чем стоимость полной замены.
УДАЛЕНИЕ ВИРУСОВ
Неприятно, когда ваш рабочий стол заражен вирусом. Эти маленькие ошибки могут вызвать медлительность системы, всплывающие окна, кражу личной информации и многое другое. Мы предлагаем удаление вирусов на всех типах устройств, включая Windows, Mac и Chromebook.
Мы позаботимся о том, чтобы инфекции были удалены, а любой ущерб, который они могли нанести, был устранен, чтобы вы могли снова наслаждаться своим устройством.
ЗАМЕНА ИЛИ РЕМОНТ МАТЕРИНСКОЙ ПЛАТЫ
Если ваш настольный компьютер включается, но вы слышите серию звуковых сигналов или видите серию мигающих индикаторов, возможно, материнская плата повреждена. В некоторых случаях может потребоваться замена материнской платы, а в других случаях ее можно отремонтировать на нашем стенде или у одного из наших партнеров.
ЗАМЕНА НАКОПИТЕЛЯ
Вы слышите щелчки жесткого диска? Ваш компьютер не загружается в операционную систему? Виновником может быть ваш накопитель. Полная диагностика может показать состояние вашего диска, будь то жесткий диск или твердотельный накопитель. В зависимости от состояния диска мы можем выполнить передачу данных на другой диск, пока не стало слишком поздно. Если нет, мы можем позаботиться о вас с нашими вариантами восстановления данных.
Независимо от состояния ваших данных, мы можем, по крайней мере, заменить диск и восстановить работоспособность вашего рабочего стола.
ПЕРЕГРЕВ
Перегрев не является обычной проблемой для традиционных настольных компьютеров, если устройство не установлено в месте с большим количеством пыли, например, в мастерской. На традиционном рабочем столе остается много места для сбора пыли. Это не относится к настольным компьютерам All-in-One и настольным компьютерам малого форм-фактора, поскольку их охлаждающие компоненты меньше и компактнее, что позволяет накапливать пыль, которая может засорить радиатор. Если вы заметили, что вентилятор вашего компьютера издает странный шум, возможно, его необходимо почистить. Если компьютерные вентиляторы работают постоянно, возможно, потребуется заменить термопасту, которая отводит тепло от чипсета к радиатору.
ОБНОВЛЕНИЕ ОЗУ
Если вы расстраиваетесь, когда ваш рабочий стол тормозит при больших нагрузках, вам может понадобиться больше оперативной памяти.
Если у вас открыто несколько вкладок браузера, текстовый документ редактируется и одновременно транслируется музыка, вы будете определены как «многозадачник». Увеличение памяти компьютера или оперативной памяти позволит вам более эффективно переключаться между открытыми окнами. В зависимости от модели вашего настольного компьютера будет определено, сколько оперативной памяти можно добавить и какая максимальная пропускная способность или скорость совместима.
ОБНОВЛЕНИЕ НАКОПИТЕЛЯ
Ваш внутренний накопитель заполнен? Диски хранения бывают разных размеров физического форм-фактора, а также логического пространства для хранения, измеряемого в гигабайтах или терабайтах. Позвольте использованию предоставить вам варианты, которые наилучшим образом соответствуют вашим потребностям сегодня и в будущем.
МОДЕРНИЗАЦИЯ ЦП
Требуется повышение производительности вашего настольного ПК? Возможно, вы сможете обновить процессор для многоядерных улучшений или более высокой частоты GHz.
Для устройств, изготовленных по индивидуальному заказу, это всегда вариант, а для фирменных настольных ПК он может отличаться из-за ограничений блока питания. Если вы хотите получить максимальную отдачу от кремнезема , мы можем разогнать процессор после применения специальной системы охлаждения или термопасты более высокого качества.
ЗАМЕНА БЛОКА ПИТАНИЯ
Если ваш рабочий стол больше не включается без признаков вращения вентилятора или индикатора, виновником, вероятно, является блок питания. Работа блока питания состоит в том, чтобы преобразовывать мощность переменного тока от настенной розетки в мощность постоянного тока, которую могут использовать другие компоненты. Большинство блоков питания для настольных ПК имеют мощность от 350 до 450 Вт, тогда как для игровых настольных компьютеров используются блоки питания мощностью от 450 до 1200 Вт. При выборе блока питания на замену или покупке нового блока питания важно учитывать рейтинг эффективности и требуемую мощность компонентов.
ЗАМЕНА АДАПТЕРА ПЕРЕМЕННОГО ТОКА
Некоторые настольные компьютеры не имеют внутреннего блока питания, но используют адаптер переменного тока. Это чаще встречается в процессорах низкого уровня, которые могут работать с мощностью от 45 до 90 Вт, а также в настольных компьютерах малого форм-фактора или Micro Tower.
РЕМОНТ ОПЕРАЦИОННОЙ СИСТЕМЫ
Ваш рабочий стол больше не загружается правильно? Возможно, вы страдаете от паники ядра или «синих экранов смерти»… в любом случае мы можем восстановить поврежденную операционную систему.
МОДЕРНИЗАЦИЯ РАДИАТОРА ЦП
Радиатор ЦП действует аналогично радиатору в вашем автомобиле, рассеивая тепло и отводя его от внутренних органов. При выборе правильного радиатора важно учитывать конструкцию корпуса и воздушный поток. В игровых автоматах высокого класса радиатор обычно сочетается с радиатором с водяным охлаждением и насосом, что позволяет более эффективно охлаждать компоненты.
ОБНОВЛЕНИЕ ГРАФИЧЕСКОЙ КАРТЫ
Загрузили новую игру и недовольны количеством кадров в секунду? Возможно, пришло время для обновления видеокарты. Видеокарты выполняют рендеринг визуальных эффектов. Графическая карта также может использоваться для подключения нескольких экранов к вашему компьютеру.
УСТАНОВКА МАТЕРИНСКОЙ ПЛАТЫ
Материнская плата или системная плата — это основа или спинной мозг вашего компьютера, где все компоненты соединяются и взаимодействуют друг с другом. Тип и набор микросхем вашей материнской платы определяют, какой ЦП можно установить, объем и тип оперативной памяти, а также количество внутренних компонентов и внешних периферийных устройств, которые можно подключить. Материнские платы выпускаются в нескольких форм-факторах, включая расширенный ATX (EATX), стандартный ATX, Mini ATX и Micro ATX.
ВОДЯНОЕ ОХЛАЖДЕНИЕ, РАДИАТОРЫ И КОНТУРЫ
Какой бесшумный опыт для вашего высококлассного оборудования? Водяное охлаждение – это выход.
Мы можем помочь с выбором и установкой подходящих радиаторов процессора и графического процессора.
ПОГРУЗЧИКИ ПЕРЕНАПРЯЖЕНИЙ И ИБП
Скачки напряжения могут вызвать катастрофические повреждения электрооборудования. Вы не осознаете важность защиты от этого, пока не столкнетесь с последствиями замены электроники стоимостью в тысячи долларов.
Существует несколько вариантов защиты от перенапряжения, но не все они работают одинаково. Важно, чтобы любая внешняя линия проходила через подавитель перенапряжения, прежде чем она будет подключена к вашим устройствам. Также важно выбрать ограничитель перенапряжения с достаточно высоким номиналом Джоуля для защиты подключенного оборудования.
НАСТОЛЬНЫЕ МОНИТОРЫ
Настольные мониторы на протяжении многих лет использовались так же часто, как и наши телевизоры. Мы можем помочь вам выбрать правильный монитор для вашего использования, включая частоту обновления, угол обзора, разрешение, энергоэффективность и размер.
