Грубо говоря, классические реле — это электромагнитные переключатели. Между тем, помимо схем электромагнитных реле, существуют еще и электромеханические конструкции. С помощью реле цепи можно включать, выключать и выключать.

Содержание:

• В чем преимущества и недостатки реле?
• Какие существуют типы реле и чем они отличаются?
• Где используются релейные схемы и кому нужны реле?
• На что следует обратить внимание при покупке реле?

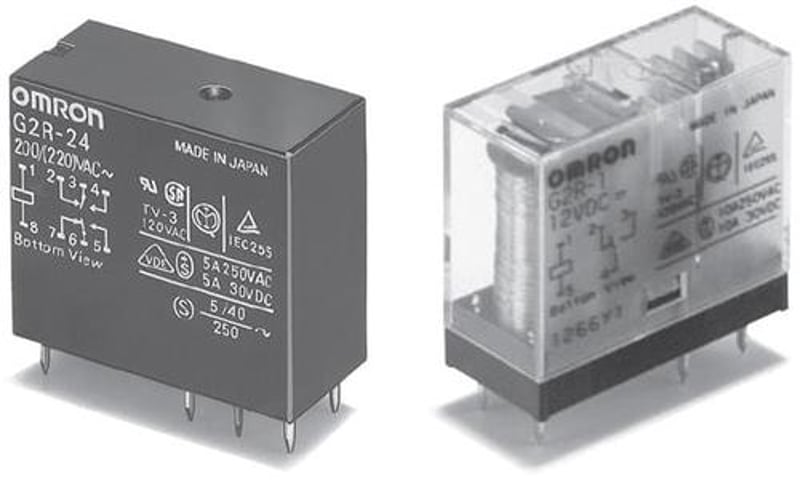

В принципе, электрическое реле состоит из катушки с железным сердечником.

Если через катушку протекает ток, создается электрическое магнитное поле, и ферромагнитный якорь, прикрепленный к концу катушки, притягивается. За счет притяжения якоря две контактные пружины соединяются друг с другом, и так называемые рабочие контакты в реле (доводчике) замыкаются. Из-за магнитного поля контакты в реле могут открываться (нормально замкнутые контакты) и замыкаться (нормально разомкнутые контакты).

Также используются комбинации контактов NC и NO, это называется так называемым переключающим контактом. Как только катушка больше не возбуждается, сила, накопленная в пружинах, возвращает якорь в исходное положение и остается там до тех пор, пока ток снова не потечет через катушку.

При достижении определенной входной величины в реле, поток тока скачкообразно увеличивается. Реле активируется через цепь управления и затем может использоваться для переключения дополнительных цепей.

На каждом устройстве нанесены значения напряжения и тока на которые оно рассчитано, и схема контактов управляющих цепей.

В чем преимущества и недостатки реле?

В настоящее время полупроводники, полупроводниковые схемы или транзисторы часто предпочтительны в качестве альтернативы реле, но они по-прежнему находят множество областей применения, в том числе по следующим причинам:

• По-прежнему очень дешевы, несмотря на рост цен на сырье;
• Электронные компоненты могут быть интегрированы в схемы несложным и беспроблемным образом, они особенно хорошо переносятся и стабильны в случае пиков напряжения и тока:
• Беспотенциальная развязка от цепи нагрузки — одно из преимуществ;
• Кроме того, они обычно очень мало нагреваются и поэтому не нуждаются в охлаждении;
• Их можно использовать для переключения очень слабых сигналов на высокочастотную мощность;
• Также удобно, что состояние переключения часто можно увидеть только невооруженным глазом.

Недостатки реле

Эти устройства относительно не восприимчивы к пикам напряжения и тока, но особенно чувствительны к вибрациям и ударам. Еще один недостаток — слышимый шум при переключении. Изоляционная способность большинства моделей также зависит от высоты над уровнем моря и преобладающего давления воздуха.

Благодаря длительному времени отклика и времени спада реле относятся к числу самых медленных среди механизмов переключения: в то время как оно имеет время отклика в несколько миллисекунд, полупроводники переключаются за несколько микросекунд или даже наносекунд, то есть на несколько степеней в десять быстрее. Из-за их механической и электрической конструкции при переключении реле всегда необходимо учитывать основной механический и электрический износ, и необходимо сравнивать срок службы системы переключения.

Какие существуют типы реле и чем они отличаются?

Реле бывают разных конструкций и типов. Классификация реле может основываться на разных критериях:

• размер;
• тип или материал контактов;
• принцип работы;
• коммутационная способность;
• дизайн;
• количество возможных состояний переключения в обесточенном состоянии;
• область применения соответствующего реле.

Наиболее часто встречаются следующие типы реле:

• реле напряжения;
• реле времени;
• тепловое реле;
• промежуточное реле;

• импульсное реле;
• реле отключения;
• реле перегрузки.

Где используются релейные схемы и кому нужны реле?

В принципе, устройства имеют множество применений в качестве переключателей с дистанционным управлением. Эти электромеханические компоненты в основном используются в качестве переключающих усилителей, поскольку они могут переключать высокие электрические мощности через цепь управления с очень низкими мощностями. Эффект усиления можно представить себе как небольшую струйку воды, которая заставляет течь весь водопад.

Другое типичное применение реле — его интеграция для достижения гальванической развязки между цепью управления и нагрузкой. Компонент также может превосходно использоваться для изолированного и одновременного переключения нескольких цепей нагрузки с помощью только одной цепи управления. Функциональность реле оказывается чрезвычайно практичной, потому что, несмотря на очень высокое сопротивление контакта при разомкнутом контакте, коммутационное сопротивление при замкнутом контакте очень мало.

На что следует обратить внимание при покупке реле?

Перед покупкой реле следует тщательно спланировать и набросать коммутационное устройство. Следует четко определить цель интегрируемого компонента и его задачу. Когда вы наконец нашли правильный тип реле, при выборе продукта обратите внимание на основные характеристики соответствующей катушки, установленной в реле, и всей системы.

К основным характеристикам реле относятся, например:

1. Номинальное рабочее напряжение катушки
2. Ток катушки или сопротивление
3. Падение напряжения катушки
4. Пусковое напряжение катушки
5. Время отклика и выпуска
6. Частота переключения
7. Устойчивость к вибрации и ударам

Например, если вы хотите создать стационарно установленную схему, в которой маловероятно, что реле подвергнется ударам, это одно. Однако для реализации переносной схемы необходимо тщательно проверить, не может ли реле быть повреждено при движении во время транспортировки.

Что касается контактов, вы должны обращать внимание не только на их тип и количество, но и на характеристические значения, такие как длительный ток, ток переключения, а также коммутируемое и испытательное напряжение. В конечном счете, электрический и механический срок службы и диапазон температур, в котором реле может работать, также играют важную роль при принятии решения о том, какое реле купить.

Если стоит выбор, где купить электрическое реле, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
