Как определить полярность электролитических конденсаторов, где плюс и минус?

Как определить полярность электролитических конденсаторов, где плюс и минус? Многие типы электрических конденсаторов не имеют полярности и поэтому легко подключаются к цепи. Электролитические зарядные батареи представляют собой особый класс, поскольку они имеют положительные и отрицательные клеммы, поэтому при их подключении часто возникает проблема — как определить полярность конденсатора.

Как определить полярность электролитического конденсатора?

Существует несколько способов проверки положения плюсового и минусового концов устройства. Полярность конденсатора определяется следующим образом:



• маркировка, т.е. надписи и рисунки на корпусе
• внешне;
• Использование универсального мультиметра.



Важно правильно определить положительные и отрицательные клеммы, чтобы цепь не вышла из строя при подаче напряжения после установки.

По маркировке

Идентификация аккумуляторных батарей, в том числе электролитических, зависит от страны, компании-производителя и стандартов, которые меняются с течением времени. Поэтому вопрос о том, как определить полярность на конденсаторе, не всегда имеет простой ответ.

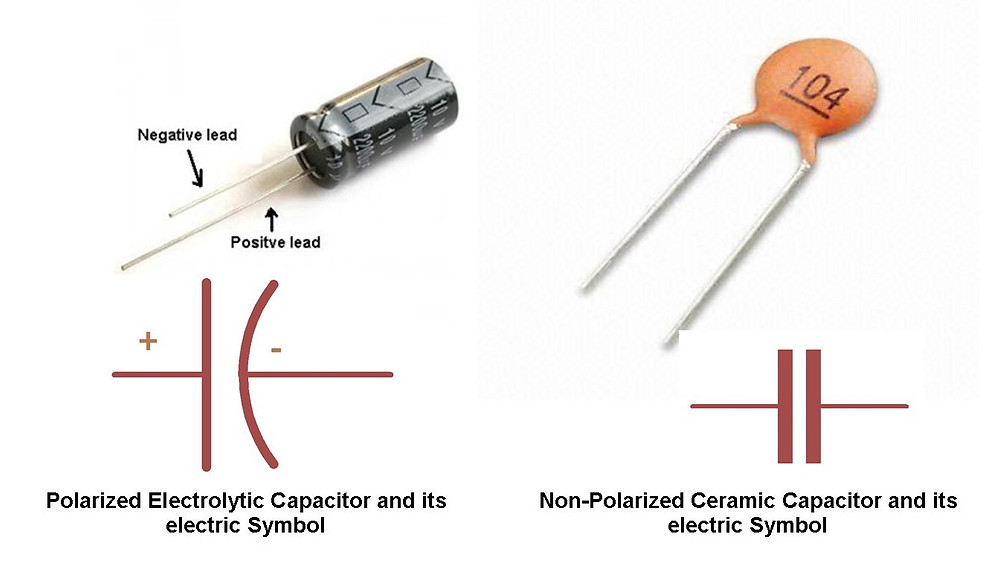

Обозначение плюса конденсатора

На отечественных советских изделиях маркировался только положительный контакт — знаком «+». Этот символ был нанесен на корпус рядом с положительной клеммой. Иногда в литературе положительный вывод электролитических конденсаторов называют анодом, так как они не только пассивно накапливают заряд, но и служат для фильтрации переменного тока, то есть обладают свойствами активного полупроводникового прибора. В некоторых случаях знак «+» также размещается на печатной плате рядом с положительным полюсом размещенного на ней запоминающего устройства.

2.Как узнать полярность оксидного-электролитического конденсатора.

В изделиях серии K50-16 маркировка полярности расположена на дне, выполненном из пластика. В других моделях серии K50, таких как K50-6, знак «плюс» нанесен на нижнюю часть алюминиевого корпуса, рядом с положительной клеммой. Иногда импортные продукты, произведенные в бывшем социалистическом лагере, также маркируются на дне. Современная отечественная продукция соответствует мировым стандартам.

Маркировка конденсаторов SMD (Surface Mounted Device) (SMT — технология поверхностного монтажа) отличается от маркировки обычных конденсаторов. Плоские модели имеют черный или коричневый корпус в виде небольшой прямоугольной пластины, положительная сторона которой покрыта серебристой полосой с символом «плюс».

Обозначение минуса

Принцип маркировки полярности импортной продукции отличается от традиционных стандартов отечественной промышленности и опирается на алгоритм: «Чтобы узнать, где плюс, нужно сначала найти, где минус». Место негативного контакта обозначается как специальными знаками, так и цветом тела.

Например, черный цилиндрический корпус имеет светло-серую полосу по всей высоте цилиндра со стороны отрицательного вывода, который иногда называют катодом. На полосе нанесена пунктирная линия, или вытянутые эллипсы, или знак минус, и 1 или 2 угла, резко направленные в сторону катода. Диапазоны с другими номиналами отличаются синим корпусом и бледно-голубой полосой на стороне отрицательного контакта.

Используются и другие цвета, следуя общему правилу: более темный корпус и более светлая полоса. Они никогда не стираются полностью, поэтому полярность электролита, как на техническом жаргоне называют электролитические конденсаторы, всегда можно определить с уверенностью.

Как можно определить полярность выводов электролитического конденсатора, когда на нем нет надписи

Корпус SMD-конденсаторов, выполненный в виде алюминиевого металлического цилиндра, остается неокрашенным и имеет естественный серебристый цвет, в то время как сегмент круглого верхнего конца окрашен в интенсивный черный, красный или синий цвет и соответствует положению отрицательной клеммы. Когда компонент установлен на поверхности печатной платы, частично окрашенная поверхность корпуса, указывающая на полярность, хорошо видна на схеме, так как она имеет большую высоту, чем плоские компоненты.

Маркировка полярности цилиндрического SMD-устройства наносится на поверхность платы: это круг с заштрихованным белым участком, где расположен отрицательный контакт. Однако некоторые производители предпочитают использовать белые линии для обозначения положительной стороны устройства.

По внешнему виду

Если маркировка стерта или неясна, иногда можно определить полярность конденсатора, анализируя внешнюю форму корпуса. У многих конденсаторов с выводами на одной стороне, которые не были собраны, положительная сторона длиннее отрицательной. Продукция ECA, ныне устаревшая, имеет вид двух цилиндров, поставленных друг на друга: один с большим диаметром и меньшей высотой, а другой с меньшим диаметром, но гораздо более высокий. Контакты расположены по центру на концах цилиндров. Положительная клемма устанавливается на конце цилиндра большего диаметра.

У некоторых крупных электролитиков катод соединен с корпусом, который припаян к шасси схемы. Соответственно, положительная клемма изолирована от шасси и расположена на верхней части шасси.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов обозначается яркой полосой, связанной с отрицательным полюсом устройства. Если ни по маркировке, ни по внешнему виду электролита полярность определить невозможно, то и тогда проблема «как узнать полярность конденсатора» решается с помощью универсального тестера — мультиметра.

С помощью мультиметра

Перед проведением экспериментов схему следует собрать так, чтобы испытательное напряжение источника постоянного тока (DC) не превышало 70-75% от номинала, указанного на корпусе преобразователя или в справочнике. Например, если электролит рассчитан на напряжение 16 В, источник питания должен выдавать не более 12 В. Если вы не знаете номинал электролита, начните эксперименты с небольших значений в диапазоне 5-6 В, а затем постепенно увеличивайте напряжение на выходе источника питания.

Основы LDO: Конденсатор и емкость

1. Учебный дом TI
2. Основы LDO
3. Основы LDO: конденсатор против емкости

Основы LDO

Электронная почта

[ВОСПРОИЗВЕДЕНИЕ МУЗЫКИ] Распространенная проблема при разработке LDO для приложения — выбор правильного выходного конденсатора. В сегодняшнем видео мы рассмотрим различные соображения при выборе выходного конденсатора и то, как это может повлиять на ваш LDO. Давай начнем. Во-первых, давайте определим различия между конденсатором и емкостью. Конденсатор — это устройство, в котором используется пара проводников, разделенных изолятором, для накопления электрического заряда. Наиболее распространенные конденсаторы изготавливаются из алюминия, тантала или керамики.

Каждый из этих материалов имеет свои плюсы и минусы, перечисленные в этой таблице. Обычно я рекомендую керамические конденсаторы из-за их минимальной вариации и значения емкости, а также их низкой стоимости. Емкость — это способность накапливать электрический заряд и имеет числовое значение, как показано справа. В идеальном мире значение, записанное на конденсаторе, было бы точно таким же, как и величина емкости, которую он обеспечивает. Однако мы не живем в мире идеальных компонентов. Есть три основные причины, по которым емкость конденсатора не всегда соответствует указанной на этикетке; снижение номинальных характеристик из-за смещения постоянным напряжением; снижение номинальных характеристик из-за изменения температуры; и производственные допуски. Этот параметр специально указывается в характеристиках конденсатора и обычно составляет от плюс-минус 10% до 20%. Позже для реального примера я буду использовать плюс-минус 20%. Я в основном также пройдусь по первым двум в этом видео. Наиболее распространенный источник снижения номинальных характеристик конденсаторов возникает, когда на конденсатор подается постоянное напряжение.

Это создает электрическое поле, которое фиксирует некоторые атомные диполи на месте. Эти запертые диполи не реагируют на переменное напряжение, поэтому влияние емкости уменьшается. Теперь, глядя на этот график, вы можете видеть, что размер и толщина конденсатора также влияют на емкость. То же самое напряжение, приложенное к более толстому диэлектрику, приведет к меньшему электрическому полю, что заблокирует меньшее количество диполей и увеличит эффективную емкость. Как и вся электроника, конденсаторы имеют номинальную температуру, для которой указаны их рабочие характеристики. Это температурное снижение обычно можно найти под числовым значением конденсатора. Показанная таблица представляет собой конденсаторный декодер, в котором вы можете расшифровать значение трех символов. Поскольку для большинства LDO-переходов температура обычно составляет от -40°C до 125°C, мы обычно рекомендуем конденсаторы X5R или X7R. Как показано на этом графике, температура ухудшает емкость намного меньше, чем смещение постоянного тока, которое может уменьшить емкость на 90%. В этом примере мы рассмотрим типичное приложение LDO, которое должно брать входное напряжение от батареи 3,6 вольт и подавать его на микроконтроллер с напряжением около 1,8 вольт. В этом примере я использую керамический конденсатор X7R емкостью 10 микрофарад в корпусе 0603. Пакет 0603 относится к размерам конденсатора. Я возьму наихудший сценарий для каждого случая. Во-первых, мы должны учитывать снижение номинальных значений смещения постоянного тока. Используя предоставленную производителем диаграмму характеристик смещения постоянного тока конденсатора, как показано справа, выходной конденсатор будет иметь постоянное напряжение 1,8 вольт, что означает, что результирующая емкость теперь будет 7 микрофарад. Во-вторых, мы должны учитывать термическую деградацию, обнаруженную с помощью кодовой таблицы керамических конденсаторов. Мы можем видеть, что суффикс R относится к еще одному 15% падению значения емкости от -55C до 125C, в результате чего новое общее значение составляет 5,5 микрофарад. Наконец, мы должны принять во внимание производственный допуск плюс-минус 20%, как я упоминал ранее. Окончательное значение емкости будет 3,5 мкФ. Как видите, конденсатор на 10 мкФ имеет реальное значение 3,5 мкФ в этих условиях. Значение емкости ухудшилось примерно на 65% от номинального значения. Очевидно, что не все эти условия будут применимы. Но важно знать динамический диапазон значений емкости, который конденсатор может обеспечить для вашего приложения. Это все для сегодняшнего видео. Не забудьте проверить наш онлайн-портал по адресу TI.com/LDO для получения последней информации. Зайдите на нашу домашнюю страницу обучения и поддержки, чтобы посмотреть последние видеоролики по основам LDO. Или зайдите на наш форум E2E и прочитайте, что наши эксперты говорят о LDO. Мы с нетерпением ждем встречи с вами в наших следующих видеороликах по основам LDO. Хорошего дня.

Предыдущий Далее

Описание

4 октября 2018 г.

Для нормальной работы LDO необходим выходной конденсатор. Распространенной проблемой при проектировании LDO для приложения является выбор правильного выходного конденсатора. В этом видео Уилсон рассмотрит различные соображения при выборе выходного конденсатора и то, как он может повлиять на ваш LDO.

Дополнительная информация

Блок конденсатора

: проверка проводов и конденсатора

Джесси Клэрбаут рассказывает о том, как проверить провод и конденсатор на наружном блоке конденсатора. Если вы являетесь нашим поклонником, обязательно поделитесь этим видео, чтобы показать своим друзьям и близким, как они могут испытать «Просто отличный сервис!»

Содержание

• 1 Не забудьте подписаться на наш канал на YouTube или в нашем блоге для автоматических обновлений!
• 2 Ссылки и элементы, упомянутые в этом видео
• 3 Стенограмма
• 4 Еще вопросы? Не забудьте отключить звук в комментариях или оставить нам голосовое сообщение. Если вы это сделаете, вы можете оказаться в нашем подкасте!

Не забудьте подписаться на наш канал на YouTube или на наш блог для автоматических обновлений!

Ссылки и элементы, упомянутые в этом видео

• Как проверить провода наружного конденсатора
• Как проверить конденсатор наружного конденсатора

Расшифровка

Итак, что мы собираемся сделать, так это проверить все соединения высокого и низкого напряжения на блоке конденсатора, а также конденсатор, контактор и все мелкие компоненты, такие как плату оттаивания внутри блока конденсатора.

Итак, мы собираемся убедиться, что наш выключатель выключен, что он и сделал. Итак, питание отключено. Сюда входят ваши высоковольтные провода. Это ваш контактор. Вот ваш конденсатор. Вот ваши низковольтные проводные соединения. Все они кажутся в хорошем состоянии. Ни один из них не разорван. Это хорошо. Здесь у нас есть некоторые соединения на плате разморозки. Убедитесь, что все они плотно прилегают. Вот ваше реле вентилятора. Убедитесь, что он включен правильно.

И потом, вы хотите проверить, не повреждены ли провода, идущие сюда к компрессору. Убедитесь, что ни один из них не стерся. Все они кажутся в порядке. Убедитесь, что все лепестковые соединения в порядке. Кроме того, убедитесь, что все ваши высоковольтные соединения затянуты.

Итак, проверим наш конденсатор. Это ваша герма — она идет на компрессор. Это ваш общий — те, что наверху вашего контактора — отрежьте его. Это ваш веер — уберите их с дороги на мгновение.

Это мультиметр. Что мы делаем, так это проверяем на микрофарады, и на конденсаторе написано, какой он должен быть. Здесь это 45 х 5 мкФ. Итак, это означает, что он должен иметь 45 мкФ между общим и гермом, который предназначен для компрессора. Итак, у вас есть микрофарады на счетчике, а затем вы проверяете между обычным и гермом, и у вас должно быть 45, плюс-минус 6%. Обычный и герм, это занимает минуту, а затем счетчик показывает 44,8, так что это в пределах 6% плюс-минус.

Хорошо, тогда вы переходите от общего, которое здесь, к вашему вентилятору, и у нас есть 4,78.
