Что такое реле, их разновидности и применение

Наряду с выключателями и переключателями, приводимыми в действие усилием руки, в радиоэлектронной технике широко применяют электромагнитные реле (от французского слова relais) — устройства, автоматически .коммутирующие электрические цепи по сигналу извне.

Как говорит само название, электромагнитное реле состоит из электромагнита и дной или нескольких контактных групп, управляемых связанным с якорем электромагнита приводным механизмом.

По окончании действия сигнала приводной механизм и контакты возвращаются в исходное положение. Таким образом, у контактов реле всего два рабочих положения — замкнутое и разомкнутое.

Реле

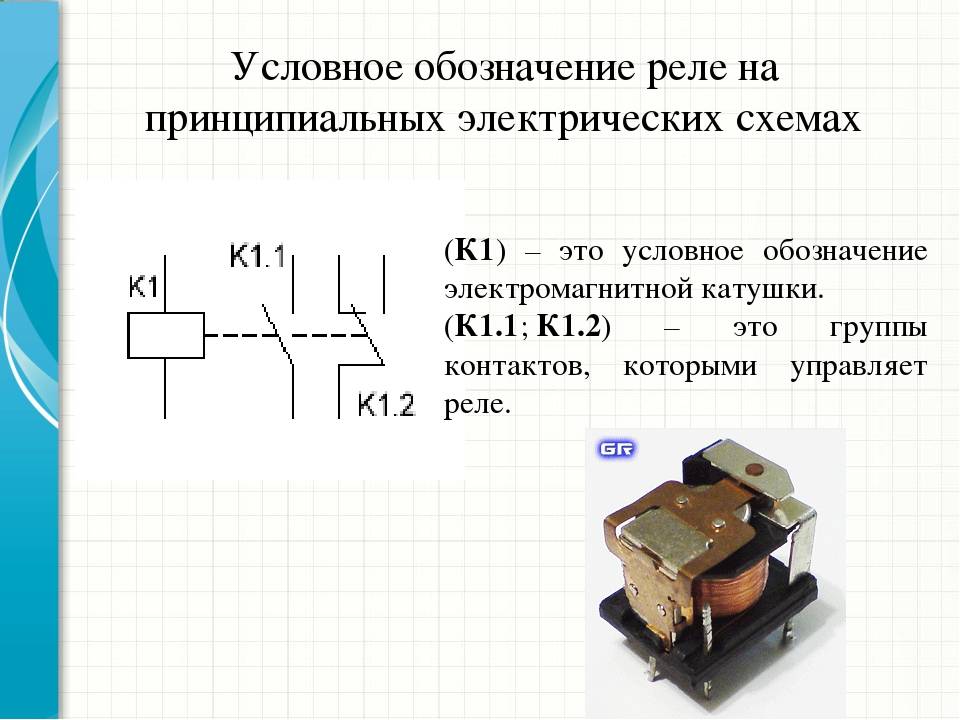

Контакты реле (они могут быть замыкающими, размыкающими и переключающими) изображают теми же символами, что ‘и в условных обозначениях выключателей и переключателей, электромагнит (вернее, его обмотку) /— в виде прямоугольника с линиями-выводами от длинных сторон. Обозначения контактов располагают напротив одной из узких сторон символа обмотки и соединяют с ним линией механической связи (рис. 1).

 Рис. 1. Обозначения реле и его контактов на принципиальных схемах.

Выводы обмотки допускается помещать с одной стороны (рис. 2,a), a символы контактов — в разных частях схемы (рядом с коммутируемыми элементами). В этом случае принадлежность контактов к тому или иному реле указывают, как и в ранее рассмотренных случаях, в позиционном обозначении (рис. 2,6).

Рис. 2. Обозначения выводов обмотки и контактов реле на принципиальных схемах.

Внутри символа обмотки можно указать ее сопротивление постоянному току, число обмоток (две обмотки — две наклонные линии), назначение реле (1> — реле максимального тока, U<—реле минимального напряжения).

Если необходимо указать род тока (переменный или постоянный), вид обмотки (токовая, напряжения) или выдержку времени при срабатывании (крест) или отпускании (наклонная линия), длину прямоугольника увеличивают и обозначение этих дополнительных характеристик -вписывают в его левую часть, отделив ее чертой от остальной (рис. 3).

Рис. 3. Обозначения если нужно указать род тока (переменный или постоянный), вид обмотки (токовая, напряжения) реле или выдержку времени при срабатывании (крест) или отпускании (наклонная линия).

Так называемые поляризованные электромагнитные реле (они «чувствительны» к направлению тока в обмотке) выделяют на схемах буквой Р, вписываемой в дополнительное поле символа обмотки (рис. 4,а).

Рис. 4. Поляризованные электромагнитные реле на принципиальных схемах.

Точки возле одного из выводов обмотки и одного из контактов такого реле расшифровывают следующим образом: контакт, помеченный точкой, замыкается при подаче напряжения, положительный полюс которого приложен к выделенному таким же образом выводу обмотки.

Если необходимо показать, что контакты поляризованного реле остаются замкнутыми и после снятия напряжения, поступают так же, как и в случае с кнопочными переключателями: на символе замыкающего или размыкающего контакта изображают небольшой кружок (рис. 4,6).

Герконы

Кроме рассмотренных, существуют реле, в которых магнитное поле, создаваемое управляющим током обмотки, воздействует непосредственно на чувствительные к нему (магнитоуправляемые) контакты, заключенные в герметичный корпус (их еще называют герконами — сложносокращенное слово от слов ГЕРметичный КОНтакт).

Чтобы отличить такой контакт от контактов других типов, в его условное обозначение вводят символ герметичного корпуса — окружность. Принадлежность к конкретному реле указывают в позиционном обозначении (рис. 5,а).

 Рис. 5. Обозначения герконов на принципиальных схемах.

Если же магнитоуправляемый контакт не является частью реле, а управляется постоянным магнитом, его обозначают буквенным кодом автоматического выключателя — буквами SF (рис. 5,6).

Литература: В.В. Фролов, Язык радиосхем, Москва, 1998.

Контакты реле, выключателей | Символы УГО для Visio

  1. org/ListItem»>Главная
  2. Библиотеки Visio
  3. Схема электрическая принципиальная.
  4. Состав
  5. Контакты реле, выключателей.
Трафареты Visio:

Трафарет Visio Контакты реле, выключателей.


Фигура Visio Условное обозначение
Контакт замыкающий.
Контакт размыкающий.
Контакт переключающий.
Контакт переключающий на 2 направления.
Контакт переключающий с нейтральным центральным положением.
Контакт переключающий с нейтральным центральным положением на 2 направления.
Контакт с двойным замыканием.
Контакт с двойным размыканием.
Контакт замыкающий с замедлением, действующим при:
  • срабатывании,
  • возврате,
  • срабатывании и возврате.
Контакт размыкающий с замедлением, действующим при:
  • срабатывании,
  • возврате,
  • срабатывании и возврате.
Контакт переключающий с замедлением, действующим при:
  • срабатывании,
  • возврате,
  • срабатывании и возврате.
Контакт переключающий на 2 направления с замедлением, действующим при:
  • срабатывании,
  • возврате,
  • срабатывании и возврате.
Контакт импульсный замыкающий при:
  • срабатывании,
  • возврате,
  • срабатывании и возврате,
Контакт импульсный размыкающий при:
  • срабатывании,
  • возврате,
  • срабатывании и возврате.
Контакт замыкающий, срабатывающий по отношению к другим контактам группы:
  • раньше,
  • позже.
Контакт размыкающий, срабатывающий по отношению к другим контактам группы:
  • раньше,
  • позже.
Контакт зеркальный.
Контакт замыкающий с сохранением положения.
Контакт размыкающий с сохранением положения.
Контакт переключающий с сохранением положения.
Контакт замыкающий с механической блокировкой и ручной разблокировкой.
Контакт размыкающий с механической блокировкой и ручной разблокировкой.
Контакт переключающий с механической блокировкой и ручной разблокировкой.
Линия механической связи (форма 1).
Линия механической связи (форма 2).
Линия механической связи (форма 3).
Линия механической связи (форма 4).
Линия механической связи (форма 5).
Линия механической связи (форма 6).

Дополнительные варианты условных обозначений, можно выбрать в контекстном меню фигуры Visio.

Например, обозначение контакта замыкающего с замедлением действующим при срабатывании,


Контекстное меню фигуры Visio контакт замыкающий с замедлением

можно изменить на контакт замыкающий с замедлением действующим при возврате или срабатывании и возврате:

или

  • Назад
  • Вперед

контактов реле| Работа и типы/сокращения

Релейные контакты управления

Контакты электромагнитного реле отвечают за создание и разрыв соединений в электрических цепях. Эти контакты должны выдерживать как пусковой ток, так и ток номинальной нагрузки, которые зависят от мощности, которую они должны нести, и характеристик используемой цепи. Общая производительность реле определяется расположением его контактов, механической конструкцией и, что наиболее важно, пригодностью материалов контактов.

Реле имеют различные типы контактов, которые используются для включения и отключения электрических цепей. Каждое устройство имеет разные возможности, позволяющие безопасно передавать электроэнергию в различных условиях. Эти контакты изготавливаются из таких материалов, как металлы или сплавы, которые должны соответствовать условиям, в которых предполагается их использование.

Типы/аббревиатуры, обычно используемые для релейных контактов, перечислены ниже.

  • SP – однополюсный
  • SB – одинарная
  • ST – Однонаправленный
  • ДБ – двойной разрыв
  • DP – двухполюсный
  • DM – Двойной
  • DT – Двусторонний
  • НЕТ – нормально открытый
  • 3P – трехполюсный
  • НЗ – нормально закрытый
  • 4P – четырехполюсный

Национальная ассоциация производителей реле (NARM) разработала коды для упрощения перечисления контактов. В приведенной ниже таблице приведены эти коды, например, реле 4PDT, которое означает четырехполюсное расположение контактов на два направления.

Код контакта реле NARM

Реле с одним обратным контактом имеют два контакта, которые могут быть разомкнуты или замкнуты в зависимости от положения якоря. Когда контакты разомкнуты в нерабочем положении реле, они называются нормально разомкнутыми (НО) контактами; а когда они замкнуты в нерабочем положении, они называются нормально замкнутыми (НЗ) контактами.

Реле с двойным контактом оснащены тремя контактами и работают по принципу «размыкание перед замыканием» (форма C), как показано на рис. ниже. Когда реле активировано, его контакты меняются местами, так что одна клемма касается второй, но не касается третьей.

Двойные замыкающие и двойные размыкающие контакты поставляются с двумя независимыми контактами, каждый из которых соединен с третьим контактом, когда реле находится в одном положении. Если они нормально разомкнуты, их называют двойными контактами; если они нормально замкнуты, то они известны как контакты с двойным разрывом.

Классификация составных контактов для реле с более чем двумя положениями обозначается символом в форме MPNT, где M обозначает количество полюсов, а N обозначает количество бросков. Например, 4PDT означает, что это четырехполюсное реле на два направления.

Катушка в сердце электромагнита реле может размыкать или замыкать свои контакты, когда через нее проходит ток. Как правило, для правильной работы требуется определенное минимальное количество энергии; в противном случае реле не будет работать правильно. Конструкция его катушки значительно влияет на различные аспекты, такие как чувствительность, скорость работы и энергопотребление.
