Как установить светорегулятор | Строительный портал

0 votes

Голос за!

—

Голос против!

Стремительные темпы развития технологий позволяют наш дом наполнить ультрасовременными электрическими приборами. Одним из них является светорегулятор или диммер. Название «диммер» происходит от английского слова «to dim» — становиться тусклым, темнеть. Проще говоря, с помощью такого устройства вы можете регулировать яркость лампы. А потребляемая мощность будет уменьшаться пропорционально. Подключить диммер получится в любом доме. Хотите узнать, как установить светорегулятор?

Содержание:

Предназначение регулятора света
Виды светорегуляторов
- Мощность прибора
- Модульные диммеры
- Встроенные диммеры
- Моноблочные диммеры
Требования при монтаже светорегклятора
Схемы подключения диммера
Установка регулятора света

Предназначение регулятора света

Светорегулятор (диммер) представляет из себя миниатюрный прибор, который устанавливается вместо стандартного механического выключателя, и который позволяет плавно регулировать яркость освещения. Для регулировки яркости лампочек раньше применялись реостаты, мощность которых не была меньшей мощности нагрузки.

Оставшаяся мощность при понижении яркости не экономилась, а бесполезно рассеивалась в виде теплоты на реостате. Поэтому экономии попросту не было. Да и использовались подобные устройства не повсеместно в жилых домах, а только там, где они действительно были нужны – к примеру, для регулирования яркости в театре. Так было до возникновения полупроводниковых приборов — симметричного тиристора и динистора. А первый механический диммер изобрели в восьмидесятых годах в США.

Все современные светорегуляторы предназначаются для включения/выключения прибора освещения, а также регулировки интенсивности света. Другими словами, диммер – это обычный выключатель с полезными функциями. Благодаря регулировке яркости возможен более экономичный расход электроэнергии, которая лишь при необходимости потребляется в больших количествах. Уменьшение затрат на электроэнергию достигает примерно 60%!

Также при использовании регуляторов света увеличивается срок полезной службы ламп, так как данный показатель находится в зависимости от величины подающегося на лампочку напряжения. Основной причиной перегорания ламп является быстрое включение светильников – резкий скачок от 0 до 220В, а вот ток в сети с диммером нарастает плавно.

В конструкции прибора встроена защита от коротких замыканий, перегрузок и перегрева, которая способна размыкать цепь питания и блокировать ток в нагрузке при подключении избыточной нагрузки или возникновении замыкания. Регулятор света при этом остается абсолютно исправным: необходимо только устранить причины срабатывания защиты — и система освещения начнет работать снова.

Многие модели диммеров поддерживают много других опций. Полезным нововведением является возможность регулирования освещения до того, как включилось освещение. Для этого необходимо сначала установить в нужное положение ручку-кнопку диммера, а уже после нажать на нее. Использование светорегуляторов позволяет автоматически отключать освещение по таймеру, имитировать «эффект присутствия» (включение, изменение яркости и отключение согласно программе), плавно отключать свет, дистанционно управлять освещением, подключать к общей сети «умный дом».

Виды светорегуляторов

Зависимо от способа управления, различают такие виды диммеров: механические, принцип работы которых основывается на использовании традиционного потенциометра; электронные, управление которыми осуществляется благодаря сенсорному кольцу; дистанционные, управлять которыми можно с помощью дистанционного пульта управления.

Мощность прибора

Диммеры различаются зависимо от того, с какими лампами будут использоваться. Учитывая мощность и тип источника освещения, выделяют такие регуляторы света:

Для галогенных лампочек и светильников накаливания, которые рассчитаны на уровень напряжения в 220 В.
Нить осветительного прибора будет разогреваться и светить слабее или ярче, зависимо от величины напряжения, что подано на нее через диммер.
Для низковольтных галогенных лампочек, которые питаются через трансформаторы. В случае если лампочки рассчитаны на 12–24В напряжения, требуется трансформатор, который преобразует выходное напряжение светорегулятора до величины, которая находится в этих пределах.

Трансформатор требуется специальный, регулируемый, который гарантирует «мягкое» включение. На лампу подается небольшой ток, при нем и осуществляется эффективный разогрев нити лампочки, но перегрузки не возникают.
Для светодиодов и люминесцентных лампочек. Для работы светорегуляторов с люминисцентым лампам требуется электронный дроссель в светильнике. Посредством электронных ПРА лампе передается напряжение (0–10 В) с аппарата и регулирует со своего управляющего выхода интенсивность разряда, то есть силу света.

При покупке регулятора света следует знать, какие лампы вы будете использовать. Чтобы правильно выбрать диммер, необходимо рассчитать суммарную нагрузку, что он способен выдержать. Цифра 300 W на аппарате означает, что вы можете изменять яркость 5-рожковой люстры с лампочками, которые имеют мощность по 60 Вт. Однако всегда покупайте мощные светорегуляторы с запасом по мощности!

Модульные диммеры

Модульные светорегуляторы по внешнему виду очень похожи на выключатели автоматического типа и требуют электромонтажа в распределительном щитке на DIN рейку. Они могут применяться с лампочками накаливания и галогенными светильниками с понижающими трансформаторами. Подобные аппараты нужны преимущественно для управления освещением в коридоре и на лестничных клетках. Управление такими светорегуляторами осуществляется обычным одноклавишным выключателям или вынесенной отдельно кнопкой.

Встроенные диммеры

Подобные светорегуляторы предназначены для установки в монтажную коробку, как розетки и выключатели. Используются такие диммеры, как правило, с лампами накаливания, галогенными светильниками с понижающим трансформатором и с галогенными лампочками с электронным трансформатором. Управлять такими диммерами следует при помощи кнопки, которую ставят в коробку поверх установленного прибора.

Моноблочные диммеры

Такие аппараты очень удобно применять в тонких перегородках, где толщина стен, или другие причины не позволяет поставить стандартный выключатель.

В свою очередь моноблочные светорегуляторы отличаются по исполнению управляющей части:

Поворотно-нажимные диммеры срабатывают при нажатии на клавишу, процесс регулировки происходит ее вращением.
Поворотные светорегуляторы позволяют все управление производить исключительно посредством вращения ручки. Минус подобного решения состоит в том, что в памяти нельзя сохранить для запуска значение света, старт всегда осуществляется с минимальной яркостью.

Клавишные регуляторы освещения почти неотличимы по внешнему виду от обычных выключателей. При нажатии будет происходить включение/выключение, а если вы удерживаете клавишу более 3 секунд, совершается непосредственно регулировка яркости света.
Сенсорные диммеры – это более совершенный тип устройств. Все управление осуществляется без движущихся деталей, а поэтому и является более надежным. Управляют подобными моделями с помощью прикосновения к сенсорной панели.

Требования при монтаже светорегклятора

Перед установкой светорегулятора нужно обратить внимание на несколько ключевых моментов. Если вы планируете свои диммеры нагрузить энергосберегающими или люминесцентными лампочками, вы рискуете получить лишние расходы, потому что подобные источники освещения не диммируются. Даже если кажется на начальном этапе, что тандем «энергосберегающая лампа – диммер» работает, срок службы лампы на самом деле сократиться до 100 – 150 часов. Да и сам светорегулятор в связи с постоянными перегрузками недолго «проживет».

Все регуляторы освещения испытывают необходимость в минимальной нагрузке. Как правило, этот показатель составляет 40 Вт. При уменьшении нагрузки, что вызывают разные факторы, к примеру, – перегорела одна лампочка, контакт ухудшился, появляется мерцание нагрузки с примерной частотой в 50 Гц, иногда присутствует и гудение такой же частоты. При более значительных понижениях нагрузки сработает система защиты устройства, или прибор выйдет из строя.

Диммеры очень критично реагируют на температуру окружающей среды. При увеличении температуры выше плюс 25 градусов обращать пристальное внимание рекомендуется на температурный режим регулятора, так как перегревшийся аппарат при сбое защиты легко выйдет из строя. Никогда не превышайте максимальную нагрузку конкретного прибора. Решить проблему недостаточной мощности получится добавлением усилителей мощности, позволяющих коммутировать устройства до 1,8 кВт.

Светорегуляторы обязательно необходимо применять именно с той разновидностью нагрузки, на которую они рассчитаны. Помните, что менее универсальные аппараты в плане нагрузки будут работать более надежно. Еще одним важным моментом считается запрет одновременного подключения нагрузки емкостного и индуктивного характера, это может спровоцировать выход устройства из строя.

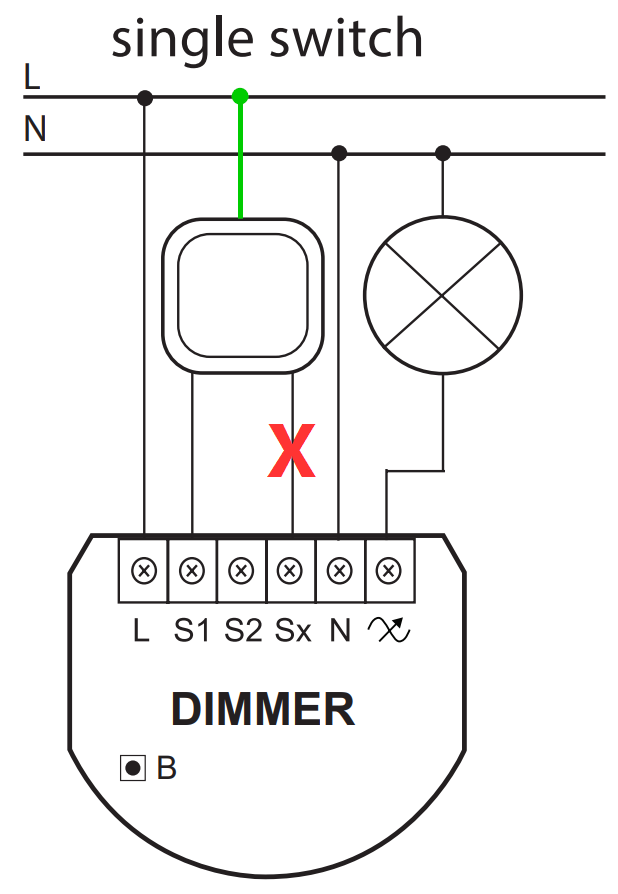

Схемы подключения диммера

Конструкция поворотного диммера очень проста, но у разных производителей может иметь отличия. Главная разница состоит в качестве самой сборки и комплектующих.

Принцип работы диммера следующий: чтобы загорелась лампочка, нужно чтобы ток прошел через симистор. Диммер, как и обыкновенный выключатель, нужно включать в разрыв цепи питания нагрузки, которая подается на лампы.

Различают такие схемы подключения светорегуляторов:

Регулирование с одного места. Подобная схема считается типичной для подключения регулятора света. При подобной схеме лучше всего ставить сенсорный или нажимной светорегулятор. Так как поворотный диммер включать будет неудобно.
Регулирование из двух мест. Такая схема подключения прописана для спальни. Один прибор принято устанавливать при входе, а второй — монтировать возле кровати. Так будет удобно, зайдя в спальню, включить свет, и при просмотре телевизора уменьшить яркость освещения.

Регулирование с одного места, а процесс управления с двух. Эта схема является самой оптимальной при подключении диммера. Её можно применять в любых ситуациях. При входе в спальню устанавливают выключатель, а возле кровати — регулятор, а также на освещение двухуровневого потолка.
Регулирование с одного места, а процедура управления из трех. Подобная схема подключения светорегулятора подойдет, когда вам нужно включать-выключать освещение в нескольких местах. К примеру, в случае с длинными коридорами и лестницами. Кроме диммера вам еще нужно два проходных выключателя.

Установка регулятора света

По своему установочным габаритам и креплению светорегялятор аналогичен обыкновенному выключателю. Вследствие этого процесс установки его совершается так же, как и выключателя. Порядок действий при подключении светорегулятора не отличается от порядка при использовании обычного клавишника. Единственное дополнительное условие, заявляемое производителем, состоит в соблюдении подключения выводов к фазе и нагрузке.

Чтобы заменить выключатель на диммер, потребуются такие материалы и инструменты: пассатижи, нож, отвертка, отвертка индикаторная, изоляционная лента и сам диммер, который и нужно установить. Приступите для начала к демонтажу старого выключателя.

Отключите электричество и проверьте, что не поступает напряжение.

Все работы следует проводить с соблюдением техники безопасности! Прикосновение к металлическим частям и оголенному кабелю, что находятся под напряжением, является опасным для жизни человека. Чтобы получить доступ к элементам крепления, которые удерживают в стене выключатель, и крепежным элементам, что фиксируют электрические провода, необходимо снять части прибора (декоративная панель, клавиша), закрывающие крепежные элементы.

Учитывая конструктивные особенности каждого выключателя, отверните винты, отожмите или отковырните соответствующие фиксаторы. Получив к клеммам выключателя доступ, необходимо с помощью индикатора фазы проверить отсутствие на них напряжения, а также на подключенномк к нему проводу. Отсоедините кабель от клемм, ослабив при этом винты. Выньте из стены выключатель, следя за тем, чтобы изоляция проводов не повредилась.

Затем оцените визуальным осмотром состояние и вид изоляции и проводящей жилы провода.

При наличии оторвавшихся и отломленных оголенных частей провода, восстановите их длину посредством зачистки изоляции на величину, которая достаточна для подсоединения к клеммам. С использованием пассатижей нужно придать концам кабеля форму, что считается наиболее удобной для подключения к регулятору света. Если имеются места с поврежденной изоляцией, их следует изолировать с помощью изоляционной ленты.

Установите после этого светорегулятор. Для этого снимите с диммера защитные и декоративные элементы для обеспечения к крепежным деталям доступа. Подсоедините подготовленные провода к клеммам прибора и проверьте прочность соединения, выдергивая кабель слегка из клеммы. Длина оголенной части кабеля, которая выступает за клемму, не должна быть больше 2-3 миллиметров. Если не выполнить это требование, отрежьте часть оголенного участка на подходящую длину или заизолируйте излишне выступающую оголенную часть с помощью изоляционной ленты.

Избегая повреждений изоляции, вставьте аккуратно диммер на место демонтируемого выключателя с подсоединенными проводами. Прижмите корпус регулятора освещения к стене и винты распорных лепестков, которые закрепляют светорегулятор, закрутите. Соберите устройство, установив защитные и декоративные элементы, что были сняты перед установкой, на место.

Только следует помнить, что в отличие от обыкновенного выключателя, работающего независимо от порядка подключения, к светорегулятору нужно правильно подвести входящий и отходящий провода. Маркированная буквой L клемма прибора предназначается для питающего провода. Безусловно, многие диммеры способны работать и при подключении их, как простого выключателя, но, несмотря на это, подключать их нужно правильно.

Подайте напряжение посредством включения автомата в электрощите или путем установки выкрученных предохранителей на место. Включите смонтированный диммер и установите желаемый уровень света. Если выключатели в квартире ещё не установлены, вам следует узнать, как подключить светорегулятор в этой ситуации. Ведь нужно совершить некоторые предварительные действия.

Начните работу с подготовки места для монтажа светорегулятора. Определите высоту, что удобна для вас, на которой вы будете устанавливать прибор. Сделайте отметку на стене. Просверлите её с помощью перфоратора и коронки по бетону, что имеют диаметр 68 миллиметров. Вставьте установочную коробку в получившееся отверстие и закрепите ее. Пробейте от распределительной коробки до участка установки канавку и уложите провод в нее. Далее нужно действовать по уже описанной выше схеме.

Если соединение проводов и монтаж светорегулятора правильно выполнены, прибор позволит вам производить плавно регулирование освещенности в комнате, зависимо от времени суток и настроения. Только не забудьте при выборе светорегулятора обратить внимание на его мощность, просчитав предварительно суммарную мощность осветительных приборов.
