Общие сведения:

Регулятор напряжения Я112Б предназначен для поддержания напряжения бортовой сети трактора в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Регулятор выпускается в едином климатическом исполнении У2.

Применяемость: трактора ТДТ-55, ДТ-75С, Т-16М, Т-25АЗ, Т-30А, МТЗ с генератором 46.3701 и др.

Для защиты от подделок применяется защитная голограмма.

Регулятор устанавливается в щеточном узле генераторной установки, где предусмотрена установка регуляторов Я112Б или Я112Б1 при помощи штатных винтов.

Технические данные:

Диапазон рабочих температур, °С -40 . . +85   Номинальное напряжение питания, В 14,0   Напряжение регулирования с АБ при температуре 25 ± 2 °С и нагрузке 3А, В:   — режим «зима» 14,0 ± 0,15   — режим «лето» 13,8 ± 0,1   Максимальный ток выходной цепи, А 5,0   Термокомпенсация напряжения регулирования, мВ/°С -3,0 ± 1,5   Остаточное напряжение на выходе «Ш», В, не более 1,0   — типовое, В 0,75   Максимально допустимое длительное воздействие повышенного напряжения питания, В 18,0   Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин. , В 25,0   Максимально допустимые импульсные перенапряжения в зависимости от формы импульса по ГОСТ 28751, В 120,0

Схема включения в составе генераторной установки:

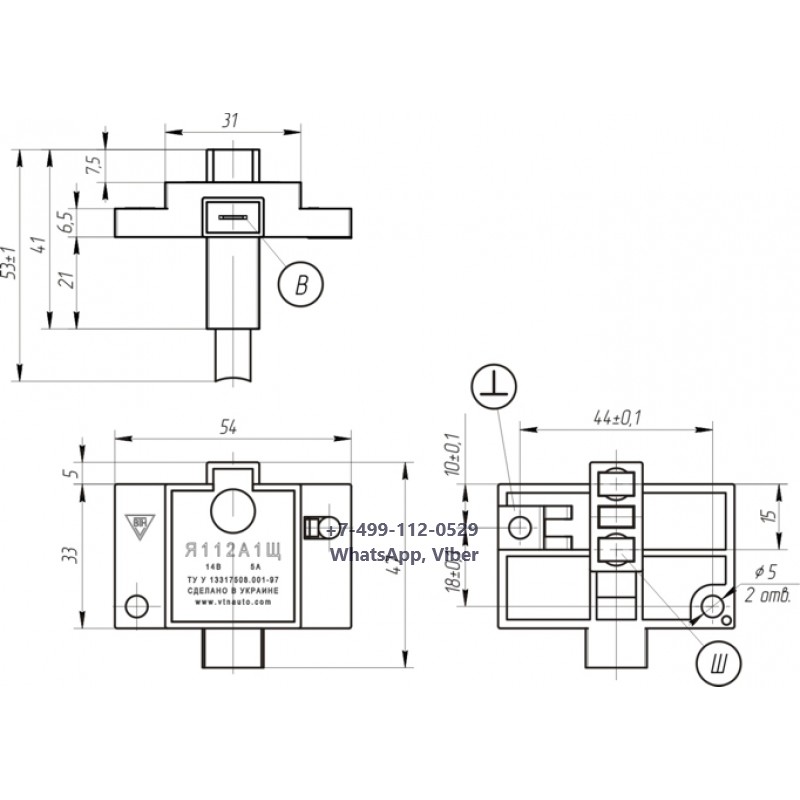

Габаритный чертеж:

Общая информация:

Регулятор напряжения JA112B предназначен для поддержания напряжения бортовой сети трактора в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора переменного тока, электрической нагрузки и температуры окружающей среды.

Регулятор выпускается в едином климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. От проникновения влаги регулятор защищен специальным высокотеплопроводным компаундом с рабочей температурой до 200 °С. Работоспособность и соответствие параметров изделия сохраняются даже при погружении регулятора в воду при условии защиты разъемных соединений. Регулятор JA112B выполнен по однопроводной схеме питания; корпус изделия соединен с корпусом транспортного средства. Режим работы регулятора S1 по ГОСТ 39.40.

Применяемость: тракторы ТДТ-55, ДТ-75С, Т-16М, Т-25АЗ, Т-30А, МТЗ с генератором 46.3701 и другие.

Регулятор монтируется в щеточный узел генератора, где предусмотрена установка регуляторов JA112B или JA112B1 с помощью штатных винтов.

Технические характеристики:

Диапазон рабочих температур, °С -45 . . +100   Номинальное напряжение регулирования, В 14,0   Напряжение регулирования с аккумуляторной батареей при t°=(25 ± 2) °С и нагрузкой генератора 3А: режим «Зима», В 14,0 ± 0,15 Напряжение регулирования с аккумуляторной батареей при t°=(25 ± 2) °С и нагрузкой генератора 3А: режим «Лето», В 13,8± 0,1   Напряжение регулирования с аккумулятором при t°=(25 ± 2) °С в диапазоне генератора нагрузка от 3A до Imax*: режим «Зима», В 14,0 ± 0,2 Напряжение регулирования с аккумулятором при t°=(25 ± 2) °С в диапазоне генератора нагрузка от 3A до Imax*: режим «Лето», В 13,8± 0,2   Максимальный ток выходной цепи, А 5,0   Тепловая компенсация регулирования напряжение, мВ/°С -3,0 ± 1,5   Остаточное напряжение на выходе «Ш», не больше, В 1,0   — типовой, В 0,75   Максимально допустимое долговременное влияние повышенного напряжения питания, В 18,0   Максимально допустимое влияние повышенного напряжение питания до 5 мин. , В 25,0   Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В 120,0

Схема подключения:

1 — генератор; 2 — переключатель режима работы «лето/зима»; 3 — регулятор напряжения; 4 — обмотка возбуждения;

5 — контакты замка зажигания; 6 — обмотка статора; 7 — блок выпрямительный; 8 — конденсатор; 9 — аккумулятор.

Габаритный чертеж:

НАБОР РЕГУЛЯТОРОВ НАПРЯЖЕНИЯ 14 В

Модель, тип	Регулируемое напряжение, В	Генератор	Применимость	Аналоги
Я112А1	14,0	17. 3701 + мод. 29.3701 + мод. 58.3701 + модифицированный. 66.3701 + мод. G287 + мод.	АЗЛК, ЗиЛ, ИГ, ЛАЗ, ЛиАЗ, ПАЗ, ПАФ, «Таврия» 91-96 года выпуска и др.	Я112А
Я112Б1	14,0	46.3701 + мод. 96.3701 + мод.	Тракторы: ДТ-75С, Т-25, Т-30, ТДТ-55 и другие; Комбайны: «Енисей», «Колос», «Нива», «Сибиряк», СК-6 и другие	Я112Б
Я112Б1И2	14,5	4202-1.3771 + мод.	ГАЗ33104 и др.;	Я112Г12
Я112В1	14,0	G222	ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, «Таврия» (до 1991 г.) и другие	Я112В
Я112В1И2	14,2	4201. 3771	Автобусы ПАЗ;	Я112В12
Я212А11	14,1	37.3701 + мод.	ВАЗ-2108, ВАЗ-2109, ВАЗ-2110, ВАЗ-21213, «Ока» и другие	БУ с 361.3702, щеткодержатель с Я212А11Е, щетка держатель с К442ЕН1
1702.3702-01	14,4	37.3701 + мод. Г2108Э	ВАЗ-2108, ВАЗ-2109, ВАЗ-2110, ВАЗ-21213, «Ока» и другие	1702.3702
1702.3702-02	14,7
9702.3702	14,1	97.3701	«Таврия» 1997-2004 годов выпуска
9402. 3702-01	14,1	3202.3771, 977.3701, 97Т.3701, 97С.3701, 3212.3771, 3282.3771	ВАЗ-2108, ВАЗ-2109, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2113, ВАЗ-2114, ВАЗ-2115, «Славута» после 2004 г.в., «Таврия», «Дэу Sens», «Daewoo Lanos» 1.4i, ГАЗ, УАЗ и другие
9402.3702-02	14,3	G2112E	ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2121 и другие
9111.3702, 9111.3702И2, 9111.3702И6	14,4	94.3701, 9402.3701, 3202.3771, 977.3701, 97Т.3701, 97С.3701, 3212.3771, 3282.3771	ВАЗ-2108, ВАЗ-2109, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2113, ВАЗ-2114, ВАЗ-2115, «Таврия» после 2004 г.в., «Daewoo Sens», «Daewoo «Ланос» 1.4i, ГАЗ, УАЗ и другие
9111. 3702I4	14,1
9333.3702-02	14,3	9402.3701, Г2112Э, А125/10/-14В-80А, А125/11/-14В-80А, 977.3701, 97Т.3701, 97С.3701 и др.	ВАЗ-2108, ВАЗ-2109, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2121, «Славута», «Таврия» после 2004 г.в., «Дэу Ланос» 1.4i, «Дэу Сенс» и др.	9402.3702-02
9333.3702-04	14,5	9402.3701-03 9402.3701-04	ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 ВАЗ-2123 «Шевроле Нива» и другие;	7931.3702И4, 844.3702, 845.3702, 9444.3702
9432.3702 (с указанием)	14,0	97Т.3701	«Дэу Ланос» 1.4i, «Дэу Сенс», «Славута», «Таврия» 2004-2009 годов выпуска и другие	Не имеет аналогов
9432. 3702-01	14,0	97Т.3701	«Daewoo Lanos» 1.4і, «Daewoo Sens», «Славута», «Таврия» 2004-2009 годов выпуска и другие	Не имеет аналогов
9432.3702-02	14,4	97Т.3701	«Daewoo Lanos» 1.4і, «Daewoo Sens», «Славута», «Таврия» 2004-2009 годов выпуска и другие с современными (кальциевые) аккумуляторные батареи, требующие повышенного напряжение заряда аккумулятора.	Не имеет аналогов
3032.3702	14,1	4502.3771 и другие	КАМАЗ (Евро-2, Евро-3) и другие
5102.3771.060	14,1	5102.3771 + мод.	ВАЗ-2108и, ВАЗ-2109и, ВАЗ-2110и, ВАЗ-2111, ВАЗ-2112, ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 и другие
5102. 3702	14,5	5102.3771 + мод.	ВАЗ-2108и, ВАЗ-2109и, ВАЗ-2110и, ВАЗ-2111, ВАЗ-2112, ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 и другие
5132.3702	14,5	5132.3771 5162.3771	ВАЗ-1117, ВАЗ-1118, ВАЗ-1119, «Калина» ВАЗ-2170, ВАЗ-2171, ВАЗ-2172, «Приора»
9444.3702	14,5	9402.3701-03, 9402.3701-04	ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2123 «Шевроле Нива”
9454.3702	14,5	9402.3701-06, 9402.3701-14 (2-контактный)	ВАЗ-1117, -18, -19, «Калина», ВАЗ-2170, -71, -72 «Приора», ВАЗ-2190 «Гранта»	849. alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
