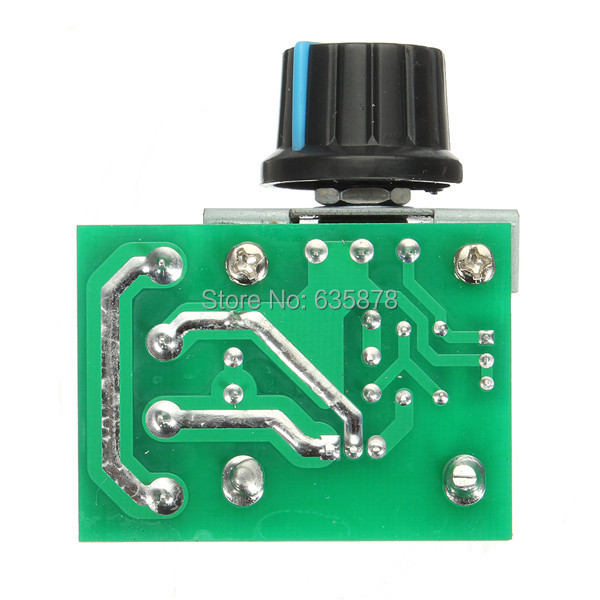

Тиристорные регуляторы напряжения


Нужны еще сервисы? Архив Каталог тем Добавить статью.

Как покупать? Вход Регистрация Востановить пароль. Видео Как это работает? Участников : 2 Гостей : G o o g l e , Я ндекс , далее Рекорд человек онлайн установлен Новые объявления Продам: Генератор сигналов. Соберем регулятор мощности паяльника вместе! Зарегистрирован: Сообщений: В стабилизаторе используется приличная стабильность напряжения открывания однопереходного транзистора.

Таким образом момент открывания зависит лишь от напряжения на верхней базе — чем выше напряжение сети , тем дольше время до открытия транзистора , а значит и тиристора. Но исходная схема адаптирована именно к паяльнику В, там источник заряда ёмкости вольт этак на 25 застабилизирован. Технический Директор. Не, это именно стабилизирующий ФИР.

Схема поместилась в обычной накладной розетке. Резистор R2 помеченный звёздочкой надо подбирать по наилучшей стабилизации в нужных пределах напряжения. Параллельно тринистору я добавил цепочку из конденсатора и резистора тоже подбирать для нормальной работы с трансформатором. У меня стабилизировало при входном напряжении В насколько помню. Схема отсюда.

И надо дать ссылку на вашу схему Подниму опять эту тему. Год назад сделал регулятор, способный стабилизировать мощность нагрузки.

Через него и понижающий трансформатор работает низковольтный паяльник. Благодаря стабилизирующему регулятору, нагрев паяльника не зависит от напряжения сети. Главный Технолог.

Сообщений: 3. Назад в смысле «В регулятор для паяльника» мне нужен частотомер на один раз! Ты хочешь прошить микросхему и вернуть её в магазин??? Собрал давно по вышеприведённой схеме, всё добро вместе с розеткой поместилось в корпус от блока питания денди-сега, нареканий нет!

Сообщений: 1. Автор регулятора, Гаврилов Антон выдал первую версию в В журнале Радио он приводит несколько урезанную версию. Именно в этом смысле конструкция Гаврилова Антона уже стала неинтересна в Для паяльников-нагревателей рекомендую числоимпульсный регулятор Петрушева. Чтобы избавиться от мощного моста, нужен оптрон с полевиками или оптосимистор.

Конденсатор и маломощные диоды — для питания схемы. Типо так:. Зарегистрируйтесь для создания. Разное Во время ремонта телевизора не ставьте настольную лампу на его корпус.

Интересно Для чего нужны портативные программы. Партнёры Новые объявления Продам: Генератор сигналов. Отправлено: Технический Директор Зарегистрирован: Инженер Зарегистрирован: Главный Технолог Зарегистрирован: Абитуриент Зарегистрирован: Школьник Зарегистрирован:


Регулятор мощности на симисторе для трансформатора

Радиолюбительская практика показывает, что хороших результатов можно добиться раздельным оперативным регулированием мощности паяльника в рабочем и дежурном режимах. Такой способ даже предпочтительнее одно режимной точной стабилизации температуры жала, поскольку позволяет находить компромисс между постоянным поддержанием паяльника в состоянии готовности в течение многих часов и износом рабочей части жала из-за растворения меди в припое. Использование микросхем КМОП дает простое схемотехническое решение я формирования широтно-импульсного сигнала. К его недостаткам можно отнести разве что нечеткость работы генератора в крайних положениях движка задающего резистора и необходимость разметки шкалы мощности.

Через него и понижающий трансформатор работает низковольтный паяльник. Благодаря стабилизирующему регулятору, нагрев паяльника не зависит.

ПОДСТАВКА И РЕГУЛЯТОР МОЩНОСТИ НИЗКОВОЛЬТНОГО ПАЯЛЬНИКА

Фазовый регулятор мощности для вольтной цепи переменного тока. Многие галогенные лампы питаются от низковольтного источника переменного тока, обычно. Это различные точечные и другие светильники в офисах, жилых помещениях. А так же. Питаются эти потребители переменным напряжением 12 V от местного понижающего трансформатора. Питание на нагрузку подается через мощный симистор VS1. Регулятор может работать с нагрузкой мощностью не более W. Данный регулятор можно использовать только в низковольтных сетях, где пониженное напряжение получается с помощью обычного низкочастотного понижающего силового трансформатора. Симистор должен быть установлен на теплоотводящий радиатор. Источник: Радио-конструктор 12 за год.

Цифровой регулятор мощности паяльника

Новокузнецк, Кемеровская обл. Логин: Пароль Забыли? Стабилизатор напряжения для низковольтного паяльника на базе электронного трансформатора. Практика Блоки питания. Ток постоянный.

Несмотря на обилие в продаже паяльников и паяльных станций с регулировкой температуры жала многие все ещё предпочитают пользоваться паяльниками старого типа отечественного производства.

Регулятор мощности на симисторе для трансформатора

Недавно приобрел на сдачу паяльник на 12 Вольт — маленький, легкий, мощностью 6 или 8 Ватт. Но при заявленном питании в 12 Вольт очень сильно греется, вплоть до перегрева. А перегрев, как известно, ведет к некачественным результатам пайки. Данные, полученные опытным путем, показали, что для нормальной работы с припоем ПОС на паяльник достаточно подавать напряжение 10,,6 Вольт, при этом потребляемый ток будет не более мА. По результатам опытов было решено сделать для паяльника регулятор нагрева. Вначале была мысль сделать на обычном аналоговом регуляторе напряжения, хотя бы даже на LM

Регулятор температуры для низковольтного паяльника

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Самодельный блок питания для паяльника. О том, что работать с низковольтным электропаяльником и безопасно и удобно, известно каждому. На производстве и в учебных лабораториях уже давно повсеместно используются низковольтные малогабаритные паяльники, а вот в быту нам чаще всего приходится довольствоваться опасными и громоздкими инструментами, работающими от сети напряжением В.

А так же. существуют паяльники на напряжение 12V. Питаются эти ламп или температуру низковольтного паяльника можно использовать фазовый трансформатором» работа данного регулятора невозможна из-за.

Регулятор мощности для паяльника. Для пайки радиокомпонентов рекомендуется использовать низковольтный маломощный паяльник. Реально, такие паяльники редко используются радиолюбителями. Причин на это много, и большой вес трансформатора, и относительно высокая цена такой паяльной станции.

Всё собирался сделать что-то подобное сам, а тут случай лишил такой возможности. Продавец заверил, что исправный и даже проверил, подключив к блоку питания. Пришёл домой, стал пробовать его в деле. Стабилизированный ИПБ как раз на его напряжение.

Для питания низковольтных паяльников, ламп накаливания, терморезаков для пенопласта и других подобных нагрузок обычно пользуются понижающим трансформатором с отводами от вторичной обмотки.

Паяльник — это специальное устройство, которое предназначается для пайки металлических элементов различного размера и сложности. Для того чтобы изменить уровень напряжения на нагревательном элементе паяльника, необходимо использовать специальный регулятор мощности. За счет плавного изменения мощности можно добиться плавного понижения и повышения температуры на жале паяльника. Читайте советы как выбрать паяльник для микросхем и прочее оборудование. Паяльник с регулятором мощности на фото. Принцип работы регулятора для паяльника сводится к тому, что при помощи отдельного небольшого устройства, которое подведено к проводу паяльника можно осуществлять регулировку таких технических показателей, как температура, напряжение и мощность.

By malecdima , April 25, in Мастерская радиолюбителя. Подскажите пожалуйста регулятор мощности для 36 вольтного паяльника, питающегося через трансформатор. Подойдут ли семисторные регуляторы расчитанные на включение напрямую в сеть. Если паяльник и трансформатор оба рассчитаны на 36 вольт, то не подойдут — из-за большого падения на тиристоре.


Стабилизатор напряжения для низковольтного паяльника на базе электронного трансформатора » Журнал практической электроники Датагор

При проведении электромонтажных работ обычно используют паяльники, которые питаются переменным током и напряжением не более 42 В.

Допускается постоянное использование электрических паяльников 220 В, если их питание происходит от разделительного трансформатора.

Появилась идея создать очень маленький и легкий блок питания для низковольтного паяльника. При этом очень просто реализуется разделение питания паяльника и электрической сети, что значительно повышает безопасность.

После ознакомления со статьей «Dimmer (регулятор яркости)» от igRoman [1], в которой управление аналогом однопереходного транзистора было реализовано на полевом транзисторе, появилась идея применения принципа управления, изложенного в этой статье, для создания стабилизатора напряжения для низковольтного паяльника на базе схемы электронного трансформатора.

Содержание / Contents

Камрад, рассмотри датагорские рекомендации

🌼 Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.

Трансформатор R-core 30Ватт 2 x 6V 9V 12V 15V 18V 24V 30V

Паяльная станция 80W SUGON T26, жала и ручки JBC!

Отличная прочная сумочка для инструмента и мелочей

Хороший кабель Display Port для монитора, DP1.

4

Конденсаторы WIMA MKP2 полипропилен

Трансформатор-тор 30 Ватт, 12V 15V 18V 24V 28V 30V 36V

SN-390 Держатель для удобной пайки печатных плат

Панельки для электронных ламп 8 пин, керамика

● Выходное напряжение регулируется в пределах 15 — 38 Вольт, ток переменный.
● Наличие выходов для паяльника с напряжением 12, 24 или 36 Вольт.
● Ток нагрузки до 1,2 А.
● Выход для питания микродрели, примерно 30 — 50 Вольт, ток 0,2 А. Ток постоянный.
● Выход для питания обжигалки для проводов 4 — 6 Вольт, ток до 5 А. Ток переменный.

● При изменении напряжения сети в пределах 180 — 240 Вольт, напряжение на паяльнике изменятся не более чем на 1,5%.

Электронным трансформатором называют схему импульсного источника питания на основе трансформатора и высокочастотного генератора на полупроводниковых ключах. Его особенностью является то, что переключение транзисторов происходят в результате напряжений, наводимых на обмотках импульсного трансформатора и положительной обратной связи.

Началом возникновения генерации можно управлять с помощью RC цепи, работающей на однопереходной транзистор или его аналог, который выдает короткий импульс для первоначального запуска автогенератора в начале каждого полупериода сети. При этом на выходе образуются пакеты высокочастотных импульсов, длительность которых и определяет выходное напряжение автогенератора.

Применение аналога однопереходного транзистора связано с тем, что с нагрузкой или без нее программируемый однопереходный транзистор (ПОПТ) выдает только один импульс в течение полупериода и переходит в режим удержания.

К сожалению, однопереходной транзистор КТ117 выдает серию импульсов при работе без нагрузки, которые плохо влияют на работу выходного каскада электронного трансформатора.

После ряда экспериментов в качестве преобразователя импульсного выходного напряжения в значение эффективного для регулирования был применен оптоэлектрический преобразователь, состоящий из лампы накаливания, двуханодного стабилитрона, регулировочного резистора и фоторезистора. При этом, благодаря инерционности нити накала лампы, получилось прекрасное интегрирование значения выходного напряжения для цепей управления.

В первом варианте схемы, была сделана попытка применить TL431 для стабилизации выходного напряжения, но попытка потерпела неудачу (паразитные колебания, которые я не смог устранить).

При увеличении выходного напряжения зажигается лампа Л1, и напряжение на затворе VT1 снижается, что увеличивает время заряда конденсатора C3 и выходное напряжение снижается. При уменьшении напряжения процесс протекает в обратном порядке.

Для нормальной работы преобразователь должен быть нагружен, иначе прерывается обратная связь по току нагрузки, протекающему через трансформатор T1, и генерация может не возникнуть или будет неустойчивой.

Токовый трансформатор T1 работает в режиме насыщения и определяет частоту генерации. Поэтому число витков катушки связи подбирается по замедлению роста напряжения на базовой обмотке. После этого рассчитывается число витков базовой обмотки так, чтобы на ней было напряжение около 2 — 3 Вольт. Затем рассчитывается сопротивления в базовых цепях из расчета величины базового тока 0,1 — 0,3А.

Питание осуществляется от сети 220

Вольт

.
На входе стоит помехоподавляющий конденсатор C1 и защитный резистор R1, который работает как предохранитель.

Транзистор VT1 управляет током заряда времязадающего конденсатора C3. Управление происходит с помощью фоторезистивной пары Л1 и R11.

Аналог однопереходного транзистора собран на VT2 и VT3. Короткие импульсы запуска с аналога через резистор R18 поступают на базу нижнего плеча силового ключа VT5 и VT4 и вызывают начало генерации в каждом полупериоде сети.

К силовым ключам, через обмотку обратной связи трансформатора Т1, подключен выходной трансформатор Т2.
Трансформатор T1 работает в режиме насыщения и от его параметров зависит частота генерации.
Трансформатор T2 работает без захода в режим насыщения.

Диоды D6 и D11 служат для обеспечения полного разряда конденсатора C3 при прохождении напряжения питающей сети через ноль. При этом гарантируется стабильное время заряда C3 с начала следующего полупериода.

Двуханодный стабилитрон D10 делает регулировочную характеристику более жесткой, чем повышает стабильность выходного напряжения.

Для питания встроенного вольтметра сделана отдельная обмотка, которая питает вольтметр, и с нее же снимается значение выходного напряжения и после интегрирования поступает на измерительный вход вольтметра.

С диодного моста Br1 выпрямленное и сглаженное напряжение поступает на гнезда 50 Вольт для питания микродрели.

Отдельная обмотка на 5 Вольт (эффективного значения) и ток до 5А предназначена для питания «обжигалки» для снятия изоляции проводов.

Конструктивно все элементы схемы расположены на печатной плате, а выходные гнезда, выключатель, вольтметр и регулятор напряжения расположены на передней панели. Передняя панель и плата скреплены между собой стойками длиной 35 мм с резьбой М3.

Корпус сделан из тонкой жести.

представляет собой черную трубку от кабеля, в которую с одной стороны вставлена и закреплена миниатюрная лампочка, а с другой фоторезистор. Расстояние между ними примерно 3 мм (разделены маленьким отрезком трубки ПХВ). Черная трубка не пропускает внешнего света и на концах прошита нитками.

Лампочка Л1 — миниатюрная с гибкими выводами от подсветки в автомобильных магнитолах.

Фоторезистор применен с темновым сопротивлением 1М или больше.

К силовым транзисторам прикручен небольшой радиатор (2,5×4 см), который практически не греется при работе (температура около 40 градусов).

Конденсаторы C8 и C9 на напряжение 250 Вольт, а C7 на напряжение 63 вольта.
Резистор R2 МЛТ-2, 62 ком 2 вт.
Резистор R13 — ППБ-2А 680 ом.

Двуханодный стабилитрон D10 может быть заменен двумя одинаковыми встречно включенными стабилитронами.

Моточные данные трансформаторов указаны на принципиальной схеме.
Сердечник трансформатора T1 взят от энергосберегающей лампы. Обмотки 2×2 витков и 3 витка.
Число витков зависит от сердечника трансформатора T1 и уточняется при настройке.

Для измерения выходного напряжения применен миниатюрный вольтметр на семисегментном LED индикаторе и PIC16F684 [2], который плотно вставлен в лицевую панель.

Число витков трансформатора T1 уточняется при настройке, чтобы получить частоту генерации примерно 35 — 55 кГц при работе блока на нагрузку мощностью не менее 10 Вт.
R5 — определяет минимальное выходное напряжение.





🎁Плата БП, плата вольтметра, лицевая панель.7z  23.57 Kb ⇣ 30

Получился прибор легкий, стабилизированный, обеспечивающий безопасную работу.
Из замеченных недостатков следует отметить, что из-за своей простоты электронные трансформаторы являются источниками высокочастотных помех и наводок.

При разработке использованы следующие материалы:
1. igRoman,

«Dimmer (регулятор яркости)»

2. И. Внуковский, «Миниатюрный вольтметр на семисегментном LED индикаторе и PIC16F684»

Спасибо за внимание!



Регуляторы для паяльника своими руками на тиристоре и симисторе

Здравствуйте уважаемые читатели сайта . В этой статье я расскажу Вам, как собрать простой регулятор мощности для паяльника, позволяющий плавно изменять напряжение на нагревательном элементе, тем самым поддерживая оптимальную температуру жала паяльника.

Если жало недостаточно прогретое, то припой плавится медленно, и паяльник приходится дольше держать прижатым к выводам деталей, что может привести их к выходу из строя.

Пайка перегретым жалом так же получается непрочной. Припой не держится на таком жале, а просто скатывается с него.

Отсюда вывод: чтобы пайка не была мучением, а рабочая часть паяльника была всегда хорошо прогрета, для него нужно поддерживать оптимальную температуру.

Внимание! Эта конструкция имеет бестрансформаторное питание от сети переменного тока. Собирая ее, обращайте особое внимание на соблюдение техники безопасности при работе с электроустановками.

Принципиальная схема регулятора мощности.

Эту схему я собрал так давно, что даже и не помню когда. Она была опубликована в журнале «Радио» № 2-3 за 1992 г. автора И. Нечаева, и за все время эксплуатации регулятора не было ни одного отказа.

Как Вы видите, схема очень простая, и состоит всего из двух частей: силовой и схемы управления.

К силовой части относится тиристор VS1, с анода которого снимается регулируемое напряжение, через которое паяльник включается в сеть 220В.

Схема управления, собранная на транзисторах VT1 и VT2, управляет работой тиристора. Питается она через параметрический стабилизатор, образованный резистором R5 и стабилитроном VD1. Стабилитрон VD1 служит для стабилизации и ограничения возможного повышения напряжения, питающего схему управления. Резистор R5 гасит лишнее напряжение, а переменным резистором R2 регулируется выходное напряжение регулятора мощности.

Вот такой небольшой набор нам понадобится, для сборки регулятора мощности для паяльника.

Стабилизатор температуры низковольтного паяльника без специального датчика

Предлагаемый стабилизатор оценивает температуру паяльни­ка по зависящему от неё электрическому сопротивлению нагре­вателя. Измерение производится в моменты, когда нагреватель кратковременно отключён от источника питания и его темпера­тура наиболее близка к температуре жала паяльника.

Этот стабилизатор подходит для паяльника с номинальным напря­жением питания от 4,5 до 15 В, но мо­жет быть доработан для работы с паяльником, работающим при напря­жении до 35 В. Нагреватель паяльника должен быть изготовлен из материала с возможно большим положительным ТКС. Лучший результат получается с ке­рамическим нагревателем. Но и с на­гревателем из нихрома стабилизатор тоже работает.

Приступая к изготовлению стабили­затора, нужно измерить сопротивле­ние нагревателя при холодном и разо­гретом до максимальной температуры паяльнике, поскольку от этих парамет­ров зависят номиналы многих элемен­тов устройства. Мне однажды попался паяльник, нагреватель которого вёл себя подобно угольному микрофону, реагируя изменением сопротивления на любое нажатие. Безусловно, с та­ким паяльником стабилизатор рабо­тать не сможет. Поэтому во время из­мерения сопротивления нагревателя в горячем состоянии нажмите на жало паяльника и слегка постучите им по ка­кому-нибудь предмету, имитируя пайку. Никаких изменений сопротивления при этом наблюдаться не должно.

Схема стабилизатора изображена на рис. 1. Указанные на ней номиналы элементов выбраны исходя из работы с паяльником, имеющим нихромовый на­греватель (он показан на схеме в виде резистора Rн) с холодным сопротивле­нием около 3 Ом и напряжением пита­ния 7 В.

Рис. 1

Таймер NE555D (DD1) включён по схеме одновибратора. Для его запуска требуется, чтобы напряжение U2 на входе S (выводе 2) таймера стало ниже, чем корректируемое резисторами R2, R3 и R5 образцовое напряжение, посту­пающее на вход внутреннего компара­тора таймера от внутреннего делителя его напряжения питания. Напряжение U2 образуется при протекании измери­тельного тока через резистор R10 и нагреватель паяльника R„. В итоге об­разуется подключённый к входам внут­реннего компаратора микросхемы DD1 измерительный мост, схема которого показана на рис. 2. Сопротивление нагревателя Rн на этой схеме условно показано в виде терморезистора.

Рис. 2

Сопротивление резистора R10 долж­но быть таким, чтобы напряжение U2 не выходило за пределы от 0,5 В до чет­верти напряжения питания, поэтому его номинал выбирают из условия

где Rнг и Rнх — сопротивление нагрева­теля соответственно в горячем и хо­лодном состояниях; Uпит — напряжение питания.

Я выбрал резистор R10 сопротивле­нием 24 Ом, что при напряжении пита­ния 7 В и холодном паяльнике соответ­ствует напряжению U2 около 0,8 В. Мак­симальную мощность, рассеиваемую на резисторе R10, вычисляют по фор­муле

В данном случае она не превышает 1,6 Вт.

Образцовое напряжение для компа­ратора снимают со встроенного в таймер делителя напряжения и корректиру­ют резисторами R2, R3, R5. Оно равно

Значения сопротивления быть заданы в килоомах.

В положении минимального сопро­тивления переменного резистора R5 напряжение Uобр должно быть равно на­пряжению U2 при холодном паяльнике. В положении максимального сопротивле­ния — напряжению U2 при паяльнике, на­гретом до максимальной температуры.

Если используемый омметр (мульти­метр) не обеспечивает достаточной точности измерения сопротивления па­яльника или просто нет желания рас­считывать сопротивления резисторов R2, R3 и R5, можно определить их экс­периментально, временно включив вместо них между выводом 5 таймера и общим проводом многооборотный под­строенный резистор на 10 кОм.

Сначала при холодном паяльнике, постепенно увеличивая сопротивление подстроенного резистора, добейтесь включения нагревателя. Это будет сопротивление параллельно соединённых резисторов R2 и R3.

Продолжая увеличивать сопротивле­ние подстроенного резистора и контро­лируя температуру жала паяльника, добейтесь стабилизации температуры на необходимом максимальном уровне. Вычтя из полученного значения сопро­тивления ранее найденное сопротивле­ние параллельно соединённых резисто­ров R2 и R3, получите необходимое мак­симальное сопротивление переменного резистора R5. Безусловно, измерять со­противление временно установленного подстроечного резистора следует толь­ко после отключения его от устройства.

После старта одновибратора уро­вень напряжения на выходе 3 таймера становится высоким, что открывает транзисторы VT1 и VT2 и включает на­греватель паяльника. Если номиналь­ный ток нагревателя не превышает 1 А, можно заменить полевой p-канальный полевой транзистор VT2 биполярным структуры p-n-p, например, 2SB772 или другим с достаточными максимальным током коллектора, напряжением коллектор-эмиттер и коэффициентом пере­дачи тока базы. Включают биполярный транзистор по схеме, показанной на рис. 3. При большем токе этот транзис­тор будет сильно нагреваться и его при­дётся установить на теплоотвод. Поле­вому транзистору здесь теплоотвод не потребуется.

Рис. 3

Сопротивление резистора R8 приве­дено на схеме для транзистора 2SB772 с h31э > 30. Если этот параметр значи­тельно отличается от указанного, резис­торы R4 и R8 придётся подобрать. Не­обходимости сильно уменьшать сопро­тивление резистора R4 можно избе­жать, подключив его левый (по схеме рис. 1) вывод непосредственно к выхо­ду 3 таймера DD1, минуя светодиод HL1. Катод светодиода в этом случае соединяют с общим проводом через дополнительный резистор сопротивле­нием около 1 кОм. При напряжении пи­тания до 8 В желательно использовать светодиод красного цвета свечения, а при большем напряжении можно при­менить светодиод и другого цвета.

Цепь R1C1 — времязадающая. От номиналов её элементов зависит вре­мя, на которое включается нагреватель в каждом цикле работы стабилизатора. Нужно учитывать, что это время зависит и от положения движка переменного резистора R5, которым изменяют поро­ги срабатывания таймера.

В начале налаживания стабилизато­ра в качестве R1 впаивают резистор сопротивлением 100 кОм и проверяют работу прибора во всём заданном ин­тервале регулировки температуры ста­билизации. После этого постепенно увеличивают сопротивление этого ре­зистора, пока размах колебаний темпе­ратуры жала не превысит один-два гра­дуса Цельсия.

После окончания цикла нагревания начинается новый цикл измерения тем­пературы. Транзистор VT2 закрывается, и напряжение с делителя R10R„ через интегрируюшую цепь R9C2 поступает на вывод 2 таймера DD1. Во время ра­боты нагревателя конденсатор С2 был заряжен почти до напряжения питания, после закрывания транзистора VT2 он разряжается через резистор R9 до напряжения на выходе делителя R10Rн. Цепь R9C2 задерживает момент запус­ка одновибратора (измерения темпера­туры) на время, необходимое для завершения переходных процессов, происходящих в момент переключения. Они связаны с разрядкой конденсатора С1, выбросами напряжения на индук­тивности нагревателя и соединитель­ных проводов и другими факторами.

При любых подозрениях на неустой­чивость стабилизатора нужно увели­чить задержку, увеличивая ёмкость кон­денсатора С2 или сопротивление ре­зистора R9. Так как темп управления довольно низкий, эта задержка даже при максимальной температуре не ока­зывает заметного влияния на коэффи­циент заполнения импульсов, нагрева­ющих паяльник.

Когда нагреватель остынет до тем­пературы, установленной с помощью переменного резистора R5, его сопро­тивление уменьшится настолько, что напряжение на входе 2 таймера станет ниже порогового. После этого одновибратор запустится вновь и цикл работы стабилизатора повторится.

Тепловые процессы, происходящие в паяльнике, можно изучать, пользуясь упрощённой эквивалентной электриче­ской схемой, изображённой на рис. 4. В ней источник тепловой энергии заменён источником тока GI1. Управляемый ключ S1 имитирует включение и вы­ключение нагревателя. Когда он замкнут, ток источника заряжает конденсатор Сн, имитирующий теп­лоёмкость нагревателя, до напря­жения Uн — эквивалента температу­ры нагревателя Тн. Далее через теп­ловое сопротивление между нагре­вателем и жалом Rн-ж жало паяль­ника теплоёмкостью С, разогрева­ется до температуры Тж (её эквива­лент — напряжение Uж). Замыкание ключа S2 имитирует прикосновение жала к паяемым деталям, имеющим тепловое сопротивление относи­тельно окружающей среды Rд-с. Тем­пература окружающей среды Т0 представлена потенциалом общего провода U0.

Рис. 4

Исследовать поведение электри­ческой модели можно с помощью любой программы моделирования электрических цепей. Я использо­вал Multisim. Модель была дополне­на рассмотренной выше схемой стабилизатора температуры. На вход 2 таймера подавалось напря­жение Uн, а выход 3 таймера был соединён с управляющим входом ключа S1. Наибольшую трудность представил правильный выбор па­раметров элементов эквивалентной схемы в условиях, когда реальные значения тепловых параметров паяльника неизвестны. Поэтому элемен­ты эквивалентной схемы были подо­браны опытным путём, а результаты моделирования дали лишь качествен­ную картину происходящих процессов.

При высоком темпе управления и малой продолжительности работы на­гревателя в каждом цикле стабилизиру­ется температура самого нагревателя, поскольку он одновременно служит дат­чиком температуры. Но при неизменной температуре нагревателя на тепловом сопротивлении нагреватель-жало во время пайки наблюдается значительное падение температуры, при этом темпе­ратура жала уменьшается.

Если увеличить длительность вклю­чённого состояния нагревателя, он ус­певает нагреться значительно выше температуры жала. В паузах нагрева­тель за счёт сравнительно небольшой теплоёмкости быстро остывает, и его температура становится почти равной температуре жала. Именно в этот мо­мент происходит измерение темпера­туры нагревателя, по результатам кото­рого определяется необходимость его повторного включения. В итоге при пайке температура жала меньше проса­живается, что частично устраняет влия­ние того, что фактически измеряется температура не жала, а нагревателя. Максимальная длительность включения нагревателя ограничена теплоёмко­стью паяльника, которая оказывается недостаточной для сглаживания коле­баний температуры до приемлемых значений.

Стабилизатор собран на печатной плате из фольгированного с двух сто­рон стеклотекстолита, изображённой на рис. 5. На одной стороне платы фольгу не травят. Она служит общим проводом. Вокруг отверстий под выво­ды деталей, не соединяемые с общим проводом, фольга удалена путём зен­ковки сверлом большого диаметра. В остальные отверстия (на схеме распо­ложения деталей они показаны залиты­ми) впаивают проволочные перемычки или пропаивают проходящие сквозь них выводы деталей с двух сторон.

Рис. 5

В качестве R10 можно использовать резистор МЛТ-2 или проволочный. Как самую горячую деталь, его лучше рас положить, вообще, вне платы. Оксид­ные конденсаторы С1 и С4 могут быть как в корпусе В для поверхностного монтажа, так и обычными с проволоч­ными выводами. Места для последних обозначены С1′ и С4′. Остальные кон­денсаторы и постоянные резисторы — типоразмера 0805 для поверхностного монтажа. Переменный резистор R5 — ВСП4-1А 0,5 Вт. В качестве VT2 может быть применён транзистор в корпусе SOT-223, ТО-252 или ТО-263. Посадоч­ное место на плате подойдёт для любо­го из них.

Крепёжные отверстия на плате не предусмотрены, её крепят в корпусе за резьбовую втулку оси переменного ре­зистора R5. Это допустимо, поскольку плата имеет малые размеры и массу. Она не подвергается никаким механи­ческим нагрузкам.

Максимальное напряжение питания рассмотренного стабилизатора и прак­тически равное ему напряжение питания паяльника ограничены допусти­мым напряжением питания таймера NE555D, равным 15 В. Если питать таймер от отдельного источника такого напряжения, то напряжение питания самого паяльника может быть значительно увеличено.

Для этого можно подключить дополнительный интегральный ста­билизатор напряжения 7812 (DA1) по схеме, показанной на рис. 6. Это позволит работать с паяльником на напряжение до 35 В — максимально допустимого входного напряжения стабилизатора 7812.

Рис. 6

Транзисторы VT1 и VT2 в этом слу­чае следует выбирать с максималь­ным напряжением коллектор—эмит­тер (сток—исток), значительно пре­восходящим напряжение питания па­яльника. Номиналы резисторов R7 и R8 должны быть подобраны так, что­бы при открытом транзисторе VT1 на­пряжение между истоком и затвором транзистора VT2 было около 10 В.

Через диод VD2 при закрытом транзисторе VT2 протекает ток ре­зистора R10, поэтому он должен иметь запас по допустимому прямо­му току и не нагреваться во время работы. Так как диод VD2 включён в измерительный мост, изменение прямого падения напряжения на нём под действием температуры может привести к изменению температуры стабилизации. Это будет особенно за­метно при нагревателе с низким ТКС.

Стабилитрон VD1 защищает вход микросхемы от избыточного напряже­ния, когда нагреватель включён. Его напряжение стабилизации может нахо­диться в пределах 6…9 В. Сопротивле­ние и мощность резистора R10 следует рассчитать по приведённым ранее фор­мулам, подставив в них в качестве Uпит выходное напряжение стабилизатора DA1 (12 В) за вычетом падения напря­жения на диоде VD2.

Для дальнейшего увеличения напря­жения питания паяльника нужно позабо­титься об ограничении напряжения на входе стабилизатора напряжения пи­тания таймера и измерительного моста, использовать для управления нагрева­телем ключ с оптической развязкой.

Автор: А. СКИРДА, г. Жуковский Московской обл. Источник: журнал Радио №12, 2015

Конструкция и детали.

В схеме используются два кремниевых транзистора: КТ315 и КТ361. Так как корпуса у них одинаковые, то различаются они по месту расположения буквенной маркировки. На рисунке эти места обозначены стрелками.

У транзистора КТ315 буква всегда расположена в левом верхнем углу

корпуса, а у КТ361 буква всегда наносится в
середине корпуса
. Все остальные обозначения это: год выпуска, месяц, партия.

На следующем рисунке изображены диод и стабилитрон. Здесь нужно обратить внимание на цоколевку их выводов. Как правило, цоколевка наносится на корпусе элемента в виде полоски, точки или нескольких точек со стороны обозначаемого вывода

.

Также встречаются диоды, у которых на корпусе нанесено условное обозначение диода, применяемое на принципиальных схемах. Как именно нанесено обозначение относительно выводов, значит, такое расположение анода и катода соответствует действительности.

У импортных диодов и стабилитронов наносится полоска со стороны вывода катода, а у мощных, цоколевка наносится в виде условного обозначения диода.

У Советских и Российских диодов цоколевка немного отличается от импортной. Здесь используется и полоска, и точки, и условное обозначение диода. К тому же еще обозначаются и вывод анода, и вывод катода. Так что, в любом случае, желательно использовать справочник или измерительный прибор для более точного определения выводов.

В схеме регулятора мощности, в качестве регулируемого элемента, используется тиристор. Сам по себе тиристор напоминает диод, только у него есть еще один вывод – управляющий электрод.

В закрытом состоянии тиристор не пропускает ток, и если на его управляющий электрод подать отпирающее напряжение, то тиристор откроется, и через анод и катод потечет ток. Чем больше будет ток отпирающего напряжения, тем больший ток будет пропускать тиристор через себя.

Если возникнут проблемы с приобретением резистора R5, то его можно будет сделать из двух резисторов, соединенных последовательно. Все остальные детали простые, поэтому на них останавливаться не будем.

В качестве корпуса регулятора мощности, как вы уже догадались, возьмем накладную розетку. Когда будете покупать, то обратите внимание, чтобы сама розетка была сделана из пластмассы

, а не из керамики.

Это нужно для того, если вдруг тиристор не будет влезать в корпус, то от пластмассы всегда можно срезать лишний кусок.

Собирать регулятор будем из двух частей. Низковольтную часть лучше собрать на фольгированном стеклотекстолите, плотном картоне или любом другом диэлектрическом материале — так будет аккуратней. А вот высоковольтную часть сделаем навесным монтажом, как показано на рисунке ниже.

Здесь отверстия обозначены черными точками, а все соединения между точками и деталями — дорожки

, показаны синими линиями. Плата схемы управления и силовая часть соединяются между собой тремя красными проводниками.

Плата схемы управления регулятора мощности.

Если у Вас нет опыта, то монтаж лучше сделать на плотном картоне. Заодно поймете, как элементы собираются в схему, да и для такой схемки тратить текстолит и хлорное железо расточительно. Тем более, практически все радиолюбители начинали именно с картона или фанеры. Я сам свой первый транзисторный приемник собрал на картоне.

Здесь все очень просто. В картоне прокалываете отверстия, и в них вставляете радиодетали. С обратной стороны картона загните выводы, и спаяйте их между собой, собирая схему. Кусок картона возьмите с запасом. Лишнее потом отрежете.

Вот такая плата схемы управления у меня получилась.

P.S. Я немного разучился собирать схемы на картоне, получилось не совсем красиво, но это лучше, чем навесной монтаж.

Силовая часть регулятора мощности.

К аноду и катоду тиристора припаиваем диод VD2. Резистор R6 припаивается к управляющему электроду и катоду тиристора. Резистор R5 одним выводом подпаивается к аноду тиристора, а вторым к катоду стабилитрона VD1. С управляющего электрода тиристора проводник уйдет на эмиттер транзистора VT1.

Теперь силовую часть и плату управления собираем в единую схему. Должно получиться вот так.

Все, что мы с Вами собрали, осталось подключить к розетке будущего регулятора мощности.

Здесь будьте предельно внимательны. Одна ошибка, и можно потерять тиристор, диод, или вообще сделать короткое замыкание.

На всякий случай сделал рисунок, где указал, куда следует припаивать и подключать провода от схемы регулятора и шнура 220В к розетке, в которую будет вставляться паяльник.

Перед установкой всех компонентов в корпус необходимо проверить работу регулятора мощности. Для этого вставляем паяльник в розетку регулятора, измерительный прибор переводим в режим измерения переменного напряжения на самый высокий предел

. В мультиметре это 750В.

Включаем вилку регулятора в сетевую розетку 220В и вращаем переменный резистор. Если Вы все сделали правильно, то на приборе напряжение должно плавно изменяться.

Бывает так, что при вращении резистора в сторону, например, увеличения, напряжение уменьшается. Или наоборот. Здесь, просто надо поменять местами крайние выводы переменного резистора.

Из личного опыта

. Рекомендую установить на выходе регулятора значение напряжения 150 Вольт и запомнить или отметить положение движка переменного резистора при этом значении. Чтобы уже потом при пайке производить регулирование температуры жала паяльника от этого значения в большую или меньшую сторону.

Блоки управления

Следующим видом паяльников являются уже более сложные устройства с блоком питания, в которых регулирование происходит при помощи блока из полупроводников и микросхем. Такой блок компактен и может находиться в корпусе рукоятки паяльника, что очень удобно.

Регулятор также может находиться на рукоятке. При достаточно скромной цене это вполне приемлемый вариант, позволяющий производить качественную пайку.

Еще одной разновидностью паяльников с регулировкой являются инструменты с внешним блоком питания. Благодаря наличию этих блоков возможна работа прибора на выпрямленном постоянном токе со стабильными значениями напряжения.


Такой блок питания одновременно служит и стабилизатором температуры паяльника, которая останется неизменной независимо от того, насколько будет изменяться напряжение в сети. Многие радиодетали требовательны именно к такому режиму пайки.

Недостатком моделей можно посчитать громоздкость, низкую мобильность, но если принять во внимание, что качественный монтаж можно произвести только в оборудованной мастерской, а не «на коленке», как принято говорить в таких случаях, то можно закрыть на это глаза.

Наиболее точной регулировки и настройки можно добиться только при помощи паяльной станции, где в помощь обычному паяльнику предусмотрен фен, которым предварительно подогревают плату или припой.

Повышающий регулятор мощности паяльника — RadioRadar

Предлагаемый вниманию читателей прибор предназначен для регулирования мощности паяльников и других нагревательных приборов мощностью до 100 Вт. Его можно использовать также для питания осветительных приборов с лампами накаливания такой же мощности при пониженном напряжении в сети.

Отличительная особенность прибора — его способность регулировать мощность, передаваемую в нагрузку, не только в сторону её уменьшения, но и в сторону увеличения относительно номинального значения. Интервал регулирования очень широк — от 1 до 180 % номинальной мощности подключённой нагрузки.

Как известно, амплитудное значение синусоидального сетевого напряженияв1,41 раза больше эффективного. За счёт этого, подключив к сети выпрямитель со сглаживающим фильтром, можно получить постоянное напряжение около 310 В. Из него несложно сформировать прямоугольные импульсы такой амплитуды, а меняя их коэффициент заполнения, можно регулировать эффективное значение импульсного напряжения от нуля до 1,41 эффективного значения исходного синусоидального напряжения. Тепловая мощность питаемого таким напряжением паяльника или другого нагревательного прибора будет меняться от нуля до удвоенной номинальной мощности.

Описание устройства, работающего по описанному выше принципу, было опубликовано ранее в статье С. Лусты «Повышающий регулятор напряжения» («Радио», 2006, № 5, с. 39). Предложенный в ней регулятор прост и компактен, однако ему присущи некоторые недостатки. Отсутствует какая-либо индикация установленного уровня мощности, регулируется она вращением ручки переменного резистора. Кроме того, при включении устройства в сеть необходимо соблюдать определённые правила, иначе оно может быть повреждено.

Предлагаю вниманию читателей регулятор, собранный на микроконтроллере. Он имеет кнопочное управление и цифровую индикацию установленной мощности. Три режима работы, выбираемые нажатиями на соответствующие кнопки, позволяют быстро разогревать паяльник даже при пониженном напряжении в сети, а затем поддерживать его рабочую температуру. Установленную для каждого режима работы мощность также можно изменять нажатиями на кнопки. Заданное значение автоматически сохраняется в энергонезависимой памяти микроконтроллера. К регулятору можно подключать паяльники мощностью до 100 Вт, а также осветительные приборы с лампами накаливания.

Схема регулятора мощности изображена на рис. 1. Его основа — микроконтроллер PIC16F628 (DD1), в котором имеется модуль ШИМ, формирующий на выходе RB3 прямоугольные импульсы программно изменяемой скважности. Частота следования этих импульсов при работе микроконтроллера от встроенного RC-генератора — около 360 Гц. Их коэффициент заполнения (величина, обратная скважности) пропорционален установленному значению выходной мощности.

Рис. 1. Схема регулятора мощности паяльника



Импульсы поступают на излучающий диод оптрона U1, необходимого для гальванической развязки силовой и низковольтной частей прибора. С коллектора фототранзистора оптрона управляющие импульсы поступают на затвор полевого транзистора VT3, который коммутирует нагрузку. Стабилитрон VD6, включённый между затвором и истоком транзистора, ограничивает амплитуду управляющих импульсов до безопасного значения.

Формирователь импульсов питается от выпрямителя сетевого напряжения на диодном мосте VD5 со сглаживающим конденсатором С4. Для ограничения тока зарядки этого конденсатора в момент включения устройства в сеть применён терморезистор RK1. Фильтр L1C1C2 предотвращает проникновение помех от прибора в питающую сеть.

К выходам RB4-RB7 микроконтроллера через преобразователь кода DD2 подключён четырёхразрядный семиэлементный светодиодный индикатор HG1, в котором используются только три разряда. Общие аноды элементов разрядов подключены к эмиттерам транзисторов VT1, VT2, VT4.

С выходами RA3, RA6, RA7 микроконтроллера соединены светодиоды, которые показывают выбранный режим работы. К входам RBO-RB2 подключены кнопки управления.

Цифровая часть прибора питается от стабилизатора напряжения на микросхеме DA1. Его выходное напряжение — 5 В при токе нагрузки до 0,4 А.

В приборе применены резисторы МЛТ и импортные оксидные конденсаторы.Транзисторы КТ503Д можно заменить приборами той же серии с любым буквенным индексом, транзистор 2SK2761 — на IRF830 или КП707В2. Оптрон РС817 — на PC 120. Вместо светодиода FYL-3014UGC можно применить любой зелёного, а вместо FYL-3014SRC — красного цвета свечения. Кнопки — любые малогабаритные.

Индикатор CA56-21SRWA можно заменить на BQ-M51DRD или использовать три одноразрядных семиэлементных индикатора с общим анодом, например, АЛС324Б или АЛСЗЗЗБ2. Катоды одноимённых элементов таких индикаторов объединяют и подключают к соответствующим выходам преобразователя кода через резисторы R9-R15.

В качестве C1, C2 необходимо использовать импортные конденсаторы, предназначенные для работы в цепях переменного тока. В крайнем случае можно применить конденсаторы К73-17 на постоянное напряжение 630 В. Дроссель L1 и терморезистор RK1 — от блока питания IBM PC.

Все детали устройства, за исключением блока питания (состоящего из трансформатора T1, диодов VD1-VD4, микросхемы DA1, конденсаторов C3, C5, C6), смонтированы на печатной плате, чертёж которой приведён на рис. 2.

Рис. 2. Чертёж печатной платы



Индикатор HG1 устанавливают на краю платы перпендикулярно её поверхности, его выводы соединяют с соответствующими контактными площадками отрезками тонкого монтажного провода.

Блок питания монтируют на отдельной печатной плате, чертёж которой не приводится. В нём можно использовать любой малогабаритный понижающий трансформатор с напряжением на вторичной обмотке 7…10 В при токе нагрузки 0,4 А. Пригодны некоторые унифицированные трансформаторы серии ТПП, например ТПП220-127/220-50.

Чтобы получить требуемое напряжение, в этом трансформаторе необходимо соединить последовательно все вторичныеобмотки, за исключением одной напряжением 2,5 В. Кроме того, следует соединить выводы 3 и 7 первичных обмоток, а напряжение 220 В подавать на выводы 2 и 9. Стабилизатор DA1 должен быть снабжён теплоотводом площадью 5…7 см2 из алюминиевого листа.

Для питания регулятора можно использовать и готовый трансформаторный или импульсный блок питания, обеспечивающий стабилизированное напряжение 5 В при токе нагрузки не менее 0,4 А. Например, импульсный блок питания от неисправного DVD-плейера.

Внешний вид регулятора показан на рис. 3. Он собран в корпусе привода CD-ROM персонального компьютера. На передней панели расположены индикатор HG1, кнопки управления и светодиоды. На верхней крышке закреплены держатели для паяльника, а на задней стенке установлена розетка XS1 для его подключения.

Рис. 3. Внешний вид регулятора мощности паяльника



После сборки на регулятор необходимо подать напряжение питания и убедиться в нормальной работе его цифровой части. После этого следует проверить осциллографом амплитуду и форму импульсов на затворе транзистора VT3. Их амплитуда должна быть не менее 10 В, а форма — близка к прямоугольной. Если это не так, необходимо подобрать резистор R8. Обращаю внимание читателей, что во время выполнения описанных выше операций общий провод осциллографа приходится соединять с истоком транзистора VT3, имеющим гальваническую связь с питающей сетью. Работая с подключённым таким образом осциллографом, следует соблюдать осторожность, чтобы не получить электрический удар.

Эксплуатируя прибор, необходимо помнить, что через него нельзя питать электроприборы, содержащие индуктивные элементы (трансформаторы, дроссели, электродвигатели), а также любые электронные узлы. Подавая на нагрузку мощность, превышающую номинальную, помните, что это приводит к резкому сокращению её ресурса, а возможны и более серьёзные неприятности. Строго соблюдайте правила пожарной безопасности и не оставляйте включённые нагревательные приборы без присмотра.

Программу микроконтроллера можно скачать здесь.

Автор: А. Абрамович, г. Бикин Хабаровского края

Симисторный регулятор мощности паяльника не создающий. Универсальный регулятор мощности своими руками

Вступление.

Я много лет тому назад изготовил подобный регулятор, когда приходилось подрабатывать ремонтом р/а на дому у заказчика. Регулятор оказался настолько удобным, что со временем я изготовил ещё один экземпляр, так как первый образец постоянно обосновался в качестве регулятора оборотов вытяжного вентилятора. https://сайт/

Кстати, вентилятор этот из серии Know How, так как снабжён воздушным запорным клапаном моей собственной конструкции. Материал может пригодиться жителям, проживающим на последних этажах многоэтажек и обладающих хорошим обонянием.

Мощность подключаемой нагрузки зависит от применяемого тиристора и условий его охлаждения. Если используется крупный тиристор или симистор типа КУ208Г, то можно смело подключать нагрузку в 200… 300 Ватт. При использовании мелкого тиристора, типа B169D мощность будет ограничена 100 Ваттами.

Как это работает?

Вот так работает тиристор в цепи переменного тока. Когда сила тока, текущего через управляющий электрод, достигает определённого порогового значения, тиристор отпирается и запирается лишь тогда, когда исчезает напряжение на его аноде.

Примерно так же работает и симистор (симметричный тиристор), только, при смене полярности на аноде, меняется и полярность управляющего напряжения.

На картинке видно, что куда поступает и откуда выходит.


В бюджетных схемах управления симисторами КУ208Г, когда есть только один источник питания, лучше управлять «минусом» относительно катода.


Чтобы проверить работоспособность симистора, можно собрать вот такую простую схемку. При замыкании контактов кнопки, лампа должна погаснуть. Если она не погасла, то либо симистор пробит, либо его пороговое напряжение пробоя ниже пикового значения напряжения сети. Если лампа не горит при отжатой кнопке, то симистор оборван. Номинал сопротивления R1 выбирается так, чтобы не превысить максимально-допустимое значение тока управляющего электрода.


При проверке тиристров в схему нужно добавить диод, чтобы предотвратить подачу обратного напряжения.


Схемные решения.

Простой регулятор мощности можно собрать на симисторе или тиристоре. Я расскажу и о тех и о других схемных решениях.

Регулятор мощности на симисторе КУ208Г.

VS1 – КУ208Г

HL1 – МН3… МН13 и т.д.

На этой схеме изображён, на мой взгляд, самый простой и удачный вариант регулятора, управляющим элементом которого служит симистор КУ208Г. Этот регулятор управляет мощностью от ноля до максимума.

Назначение элементов.

HL1 – линеаризует управление и является индикатором.

С1 – генерирует пилообразный импульс и защищает схему управления от помех.

R1 – регулятор мощности.

R2 – ограничивает ток через анод — катод VS1 и R1.

R3 – ограничивает ток через HL1 и управляющий электрод VS1.

Регулятор мощности на мощном тиристоре КУ202Н.

VS1 – КУ202Н

Похожую схему можно собрать на тиристоре КУ202Н. Её отличие от схемы на симисторе в том, что диапазон регулировки мощности регулятора составляет 50… 100%.

На эпюре видно, что ограничение происходит только по одной полуволне, тогда как другая беспрепятственно проходит через диод VD1 в нагрузку.


Регулятор мощности на маломощном тиристоре.

Данная схема, собранная на самом дешёвом маломощном тиристоре B169D, отличается от схемы приведённой выше, только наличием резистора R5, который вместе с резистором R4 являются делителем напряжения и снижают амплитуду сигнала управления. Необходимость этого вызвана высокой чувствительностью маломощных тиристоров. Регулятор регулирует мощность в диапазоне 50… 100%.

Регулятор мощности на тиристоре с диапазоном регулировки 0… 100%.

VD1… VD4 – 1N4007

Чтобы регулятор на тиристоре мог управлять мощностью от ноля до 100%, нужно добавить в схему диодный мост.

Теперь схема работает аналогично симисторному регулятору.


Конструкция и детали.

Регулятор собран в корпусе блока питания некогда популярного калькулятора «Электроника Б3-36».

Симистор и потенциометр размещены на стальном уголке, изготовленном из стали толщиной 0,5мм. Уголок прикручен к корпусу двумя винтами М2,5 с использованием изолирующих шайб.

Резисторы R2, R3 и неоновая лампа HL1 одеты в изолирующую трубку (кембрик) и закреплены методом навесного монтажа на других электроэлементах конструкции.

Для повышения надёжности крепления штырей вилки, пришлось напаять на них по несколько витков толстой медной проволоки.


Так выглядят регуляторы мощности, которые я использую много лет.


Get the Flash Player to see this player.

А это 4-х секундный ролик, который позволяет убедиться в том, что всё это работает. Нагрузкой служит лампа накаливания мощностью 100 Ватт.


Дополнительный материал.

Цоколёвка (распиновка) крупных отечественных симисторов и тиристоров. Благодаря могучему металлическому корпусу эти приборы могут без дополнительного радиатора рассеивать мощность 1… 2 Ватта без существенного изменения параметров.



Цоколёвка мелких популярных тиристоров, которые могут управлять напряжением сети при среднем токе 0,5 Ампера.

Тип прибораКатодУправ.Анод
BT169D(E, G)123
CR02AM-8312
MCR100-6(8)123

Основой послужила статья в журнале Радио №10 за 2014г. Когда эта статья попалась на глаза, мне понравилась идея и простота реализации. Но сам я использую малогабаритные низковольтные паяльники.

Напрямую схему для низковольтных паяльников использовать нельзя из-за низкого сопротивления нагревателя паяльника и как следствие значительного тока измерительной цепи. Я решил переделать схему.

Получившиеся схема подходит для любого паяльника с напряжением питания до 30В. Нагреватель которого имеет положительный ТКС (горячий имеет большее сопротивление). Лучший результат даст керамический нагреватель. Например можно запустить паяльник от паяльной станции со сгоревшим термодатчиком. Но и паяльники с нагревателем из нихрома тоже работают.

Поскольку номиналы в схеме зависят от сопротивления и ТКС нагревателя то, прежде чем реализовывать надо выбрать и проверить паяльник. Измерить сопротивление нагревателя в холодном и горячем состоянии.

А также рекомендую проверить реакцию на механическую нагрузку. Один из моих паяльников оказался с подвохом. Измерьте сопротивление холодного нагревателя кратковременно включите и повторно проведите измерение. После прогрева измеряя сопротивление надавите на жало и легонько постучите имитируя работу с паяльником, следите на скачки сопротивления. Мой паяльник в итоге вел себя как будто у него не нагреватель а угольный микрофон. В итоге при попытке работы, чуть более сильное нажатие приводило к отключению из-за увеличения сопротивления нагревателя.

В итоге переделал собранную схему под паяльник ЭПСН с сопротивлением нагревателя 6 ом. Паяльник ЭПСН это худший вариант для данной схемы, низкий ТКС нагревателя и большая тепловая инертность конструкции делает термостабилизацию вялой. Но тем не менее время нагрева паяльника сократилось в 2 раза без перегрева, относительно нагрева напряжением дающим примерно такую же температуру. И при длительном лужении или пайке меньше падение температуры.

Рассмотрим алгоритм работы.

1. В начальный момент времени на входе 6 U1.2 напряжение близко к 0, оно сравнивается с напряжением с делителя R4,R5. На выходе U1.2 появляется напряжение. (Резистор ПОС R6 увеличивает гистерезис U1.2 для помеха защиты.)

2. С выхода U1.2 напряжение через резистор R8 открывает транзистор Q1. (Резистор R13 необходим для гарантированного закрытия Q1, если операционный усилитель не может выдать на выходе напряжение равное отрицательному напряжению питания)

3. Через нагреватель паяльника RN, диод VD3, резистор R9 и транзистор Q1 протекает измерительный ток. (мощность резистора R9 и ток транзистора Q1 выбирают исходя из величины измерительного тока, при этом падение напряжении на паяльнике стоит выбирать в районе 3 в, это компромисс между точностью измерения и мощностью рассеиваемой на R9. Если рассеиваемая мощность получается слишком большой то можно увеличить сопротивление R9,но точность стабилизации температуры снизится).

4. На входе 3 U1.1 при протекании измерительного тока появляется напряжение, зависимое от соотношения сопротивлений R9 и RN, а также падения напряжения на VD3 и Q1, которое сравнивается с напряжением с делителя R1, R2, R3.

5. Если напряжение на входе 3 усилителя U1.1 превысить напряжение на входе 2 (холодный паяльник низкое сопротивлении RN). На выходе 1 U1.1 появится напряжение.

6. Напряжение с выхода 1 U1.1 через разряженный конденсатор С2 и диод VD1 подает на вход 6 U1.2, в итоге закрывая Q1 и отключая R9 от измерительной цепи. (Диод VD1 требуется если операционный усилитель не допускает наличия на входе отрицательного напряжения. )

7. Напряжение с выхода 1 U1.1 через резистор R12 заряжает конденсатор С3 и емкость затвора транзистора Q2. И при достижении порогового напряжения транзистор Q2 открывается включая паяльник, при этом диод VD3 закрывается отключая сопротивление нагревателя паяльника RN от измерительной цепи. (Резистор R14 необходим для гарантированного закрытия Q2, если операционный усилитель не может выдать на выходе напряжение равное отрицательному напряжению питания, а также при более высоком напряжение питания схемы на затворе транзистора напряжение не превысило 12 в.)

8. От измерительной цепи отключены резистор R9 и сопротивление нагревателя RN. Напряжение на конденсаторе С1 поддерживается резистором R7, компенсируя возможные утечки через транзистор Q1 и диод VD3. Его сопротивление должно значительно превышать сопротивление нагревателя паяльника RN, чтобы не вносить погрешности в измерении. При этом конденсатор С3 требовался, что бы RN был отключен от измерительной цепи после отключения R9, иначе схема не защелкнется в положении нагрева.

9. Напряжение с выхода 1 U1.1 заряжает конденсатор С2 через резистор R10. Когда напряжение на входе 6 U1.2 достигнет половины напряжения питания откроется транзистор Q1 и начнется новый цикл измерения. Время зарядки выбирается в зависимости от тепловой инерции паяльника т.е. его размеров, для миниатюрного паяльника 0.5с для ЭПСН 5с . Делать слишком коротким цикл не стоит поскольку начнется стабилизация только температуры нагревателя. Указанные на схеме номиналы дают длительность цикла примерно 0.5с.

10. Через открытый транзистор Q1 и резистор R9 будет разряжен конденсатор С1. После падения напряжения на входе 3 U1.1 ниже входа 2 U1.1 на выходе появится низкое напряжение.

11. Низкое напряжение с выхода 1 U1.1 через диод VD2 разрядит конденсатор С2. А также через цепочку резистор R12 конденсатор С3 закроет транзистор Q2.

12. При закрытом транзисторе Q2 диод VD3 откроется и через измерительную цепь RN, VD3, R9, Q1 потечет ток. И начнется зарядка конденсатора С1. Если паяльник нагрелся выше установленной температуры и сопротивление RN увеличилось достаточно что бы напряжение на входе 3 U1. 2)/R9 . Сопротивление резистора подбирается, чтобы падение напряжение во время измерения на паяльнике было около 3В.

4. Диод VD3. Желательно для уменьшения падения напряжения использовать диод Шоттки с запасом по току.

5. Транзистор Q2. Любой силовой N MOSFET. Я использовал снятый со старой материнской платы 32N03.

6. Резистор R1, R2, R3. Суммарное сопротивление резисторов может быть от единиц килоом до сотен килоом, что позволяет подобрать сопротивления R1, R3 делителя, под имеющейся в наличие переменный резистор R2. Точно рассчитать значение резисторов делителя затруднительно поскольку в измерительной цепи присутствует транзистор Q1 и диод VD3, учесть точное падение напряжения на них сложно.

Примерное соотношение сопротивлений:
Для холодного паяльника R1/(R2+R3)≈ RNхол/ R9
Для максимально нагретого R1/R2≈ RNгор/ R9

7. Так как изменение сопротивления для стабилизации температуры намного меньше ома. То для подключения паяльника должны использоваться высококачественные разъемы, а еще лучше напрямую запаять кабель паяльника к плате.

8. Все диоды, транзисторы и конденсаторы должны быть рассчитаны на напряжение минимум в полтора раза выше напряжения питания.

Схема из-за наличия диода VD3 в измерительной цепи имеет небольшую чувствительность к изменению температуры и напряжения питания. Уже после изготовления пришла идея как уменьшить эти эффекты. Необходимо заменить Q1 на N MOSFET с низким сопротивлением в открытом состоянии и добавить еще один диод аналогичный VD3, Дополнительно оба диода можно соединить куском алюминии для теплового контакта.

Исполнение.

Я выполнил схему максимально используя компоненты SMD монтажа.Резисторы и керамические конденсаторы тип размера 0805. Электролиты в корпусе В. Микросхема LM358 в корпусе SOP-8. Диод ST34 в корпусе SMC. Транзистор Q1 можно монтировать в любом из SOT-23, TO-252 или SOT -223 корпусах. Транзистор Q2 может быть в корпусах TO-252 или TO-263. Резистор R2 ВСП4-1. Резистор R9 как самую горячую деталь лучше расположить вне платы, только для паяльников с мощностью менее 10вт можно в качестве R9 распаять 3 резистора 2512.

Плата из двух стороннего текстолита. На одной стороне медь не травится и используется под землю на плате отверстия в которые запаиваются перемычки обозначены как отверстия с металлизацией, остальные отверстия со стороны сплошной меди зенкеруются сверлом большего диаметра. Для плату надо распечатывать в зеркальном виде.

Немного теории. Или почему высокая частота управления не всегда хорошо.

Если спросить какая частота управления лучше. Скорее всего будет ответ чем выше тем лучше, т. е. тем точнее.

Попытаюсь объяснить как я понимаю этот вопрос.

Если брать вариант когда датчик находится на кончике жала то этот ответ правильный.

Но в нашем случае датчиком является нагреватель, хотя и во многих паяльных станциях датчик находится не в жале а рядом с нагревателем. Вот для таких случаев такой ответ будет не верен.

Начнем с точности удержания температуры.

Когда паяльник лежит на подставке и начинают сравнивать регуляторы температуры какая схема точнее держит температуру и речь зачастую идет о цифрах в один и меньше градуса. Но так ли важна точность температуры в этот момент? Ведь по сути более важно удержание температуры в момент пайки, т. е. насколько паяльник сможет удержать температуру при интенсивном отборе мощности от жала.

Представим упрощенную модель паяльника. Нагреватель к которому подводится мощность и жало от которого идет малый отбор мощности в воздух когда паяльник лежит на подставке или большой во время пайки. Оба эти элемента имеют тепловую инертность или по другому теплоемкость, как правило нагреватель имеет значительно более низкую теплоемкость. Но между нагревателем и жалом имеется тепловой контакт который имеет свое тепловое сопротивление, а это значит чтобы передать какую то мощность от нагревателя к жалу надо иметь разность температур. Тепловое сопротивление между нагревателем и жалом может иметь разную величину в зависимости от конструкции. В китайских паяльных станциях теплопередача происходит вообще через воздушный зазор и в итоге паяльник мощность пол сотни ват и по индикатору удерживающий температуру до градуса не может пропаять площадку на плате. Если датчик температуры находится в жале то можно просто увеличить температуру нагревателя. Но у нас датчик и нагреватель одно целое и при увеличении отбора мощности с жала в момент пайки температура жала будет падать поскольку из-за теплового сопротивление для передачи мощности нужно падение температуры.

Полностью решить эту проблему нельзя, но можно максимально уменьшить. И позволит это сделать более низкая теплоемкости нагревателя относительно жала. И так у нас противоречие для передачи мощности в жало надо увеличить температуру нагревателя для поддержания температуры жала, но мы не знаем температуры жала поскольку измеряем температуру у нагревателя.

Вариант управления реализованный в этой схеме позволяет разрешить эту дилемму простым способом. Хотя можно попытаться придумать и более оптимальные модели управления но сложность схемы возрастет.

И так в схеме энергия в нагреватель подается фиксированное время и оно достаточно длительное, чтобы нагреватель успевал разогрелся значительно выше температуры стабилизации. Между нагревателем и жалом появляется значительная разность температур и происходит передача тепловой мощности в жало. После выключения нагрева нагреватель и жало начинают остывать. Нагреватель остывает передавая мощность в жало, а жало остывает передавая мощность во внешнюю среду. Но за счет меньшей теплоемкости нагреватель успеет остыть до того как температура жала значительно изменится, а также и во время нагрева температура на жале не успеет сильно изменится. Повторное включение произойдет когда температура нагревателя упадет до температуры стабилизации, а так как передача мощности происходит в основном в жало, то температура нагревателя в этот момент будет слабо отличатся от температуры жала. И точность стабилизации будет тем выше чем меньше теплоемкость нагревателя и меньше тепловое сопротивление между нагревателем и жалом.

Если длительность цикла нагрева будет слишком низкой (высокая частота управления) то на нагревателе не будут возникать моменты перегрева когда происходит эффективный перенос мощности в жало. И как следствие в момент пайки будет сильное падение температуры жала.

При слишком большой длительности нагрева теплоемкости жала не будет хватать для сглаживания бросков температуры до приемлемой величины, и вторая опасность если при высокой мощности нагревателя тепловое сопротивление между нагревателем и жалом велико, то можно получить разогрев нагревателя выше допустимых для его работы температур, что приведет к его поломке.

В итоге как мне кажется необходимо подбирать время задающие элементы C2 R10 так, что бы при измерении температуры на конце жала были видны незначительные колебания температуры. С учетом точности индикации тестера и инертности датчика заметные колебания в один или несколько градусов не приведут к колебаниям реальной температуры более десятка градусов, а такая нестабильность температуры для радиолюбительского паяльника более чем достаточная.

Вот что окончательно получилось

Так как тот паяльник на который первоначально рассчитывал оказался не пригодным, то переделал в вариант под паяльник ЭПСН с 6 ом нагревателем. Без перегрева работал от 14в я подал на схему 19в, что бы был запас на регулирование.

Доработал под вариант с установкой VD3 и заменой Q1 на MOSFET. Плату не переделывал просто установил новые детали.

Чувствительность схемы к изменению напряжения питания полностью не пропала. Такая чувствительность не будет заметна на паяльниках с керамическим жалом, а для нихрома заметно становится при изменении питающего напряжения более 10%.

Плата ЛУТ

Распайка не совсем по схеме платы. Вместо резисторов распаял диод VD5 разрезал дорожку к транзистору и просверлил отверстие под провод от резистора R9.

На переднюю панель выходят светодиод и резистор. Плата будет крепится за переменный резистор, поскольку она не большая и механических нагрузок не предполагается.

Окончательно схема приобрела следующий вид указываю получившиеся у меня номиналы под любой другой паяльник необходимо подбирать как писал выше. Сопротивление нагревателя паяльника конечно не точно 6 ом. Транзистор Q1 пришлось брать этот из-за корпуса силовой не стал просто менять хотя они оба могут быть одинаковые. Резистор R9 даже ПЭВ-10 чувствительно нагревается. Конденсатор С6 особо не влияет на работу и я его убрал. На плате еще распаивал керамику параллельно С1 но нормально и без неё.

П.С. Интересно если кто соберет для паяльника с керамическим нагревателем, самому пока проверить не на чем. Пишите если нужны дополнительные материалы или пояснения.

Работа многих связана с применением паяльника. Для кого-то это просто хобби. Паяльники бывают разные. Могут быть простые, но надежные, могут представлять собой современные паяльные станции, в том числе инфракрасные. Для получения качественной пайки требуется иметь паяльник нужной мощности и нагревать его до определенной температуры.

Рисунок 1. Схема регулятора температуры, собранная на тиристоре КУ 101Б.

Для помощи в этом деле предназначены различные регуляторы температуры для паяльника. Они продаются в магазинах, но умелые руки могут самостоятельно собрать подобное устройство с учетом своих требований.

Достоинства регуляторов температуры

Большинство из домашних мастеров с юных лет пользуется паяльником мощностью в 40 Вт. Раньше трудно было что-то купить с другими параметрами. Паяльник сам по себе удобный, с его помощью можно паять многие предметы. Но пользоваться им при монтаже радиоэлектронных схем неудобно. Тут и пригодится помощь регулятора температуры для паяльника:

Рисунок 2. Схема простейшего регулятора температуры.

  • жало паяльника прогревается до оптимальной температуры;
  • продлевается срок службы жала;
  • радиодетали никогда не перегреются;
  • не произойдет отслоения токоведущих элементов на печатной плате;
  • при вынужденном перерыве в работе паяльник не нужно выключать из сети.

Не в меру нагретый паяльник не держит на жале припой, с перегретого паяльника он капает, делая место пайки очень непрочным. Жало покрывается слоем окалины, которую счищают только шкуркой и напильниками. В результате появляются кратеры, которые тоже нужно удалять, сокращая длину жала. Если использовать регулятор температуры, такого не произойдет, жало всегда будет готово к работе. При перерыве в работе достаточно уменьшить его нагрев, не выключая из сети. После перерыва горячий инструмент быстро наберет нужную температуру.

Вернуться к оглавлению

Простые схемы регулятора температуры

В качестве регулятора можно использовать ЛАТР (лабораторный трансформатор), регулятор освещенности для настольной лампы, блок питания КЭФ-8, современную паяльную станцию.

Рисунок 3. Схема выключателя для регулятора.

Современные паяльные станции способны регулировать температуру жала паяльника в разных режимах — в ручном, в полностью автоматическом. Но для домашнего мастера стоимость их довольно значительна. Из практики видно, что автоматическая регулировка практически не нужна, так как напряжение в сети обычно стабильное, температура в помещении, где ведется пайка, тоже не меняется. Поэтому для сборки может использоваться простая схема регулятора температуры, собранная на тиристоре КУ 101Б (рис. 1). Этот регулятор с успехом используется для работы с паяльниками и лампами мощностью до 60 Вт.

Этот регулятор очень прост, но позволяет менять напряжение в пределах 150-210 В. Продолжительность нахождения тиристора в открытом состоянии зависит от положения переменного резистора R3. Этим резистором и осуществляется регулировка напряжения на выходе прибора. Пределы регулировки устанавливаются резисторами R1 и R4. С помощью подбора R1 устанавливается минимальное напряжение, R4 — максимальное. Диод Д226Б можно заменить на любой с обратным напряжением более 300 В. Тиристор подойдет КУ101Г, КУ101Е. Для паяльника мощностью свыше 30 Вт диод нужно брать Д245А, тиристор КУ201Д-КУ201Л. Плата после сборки может выглядеть примерно так, как показано на рис. 2.

Для индикации работы прибора можно регулятор оснастить светодиодом, который будет светиться при наличии напряжения на его входе. Не будет лишним и отдельный выключатель (рис. 3).

Рисунок 4. Схема регулятора температуры с симистором.

Следующая схема регулятора зарекомендовала себя с хорошей стороны (рис. 4). Изделие получается очень надежным и простым. Деталей требуется минимум. Главная из них — симистор КУ208Г. Из светодиодов достаточно оставить HL1, который будет сигнализировать о наличии напряжения на входе и о работе регулятора. Корпусом для собранной схемы может быть подходящих размеров коробочка. Можно для этой цели использовать корпус электрической розетки или выключателя с установленным проводом питания и вилкой. Ось переменного резистора нужно вывести наружу и надеть на нее пластмассовую ручку. Рядом можно нанести деления. Такой простейший прибор способен регулировать нагрев паяльника в пределах примерно 50-100%. При этом мощность нагрузки рекомендуется в пределах 50 Вт. На практике схема работала с нагрузкой 100 Вт без последствий в течение часа.

Для пайки радиосхем и других деталей нужны разные инструменты. Главный из них — паяльник. Для более красивой и качественной пайки его рекомендуется оснастить регулятором температуры. Вместо него можно использовать разные приборы, которые продаются в магазинах.

Можно своими руками без проблем собрать приспособление из нескольких деталей.

Это обойдется очень дешево, да интерес представляет больший.


Устройства для настройки уровня напряжения, подающегося на нагревательный элемент, нередко используются радиолюбителями для предотвращения преждевременного разрушения жала паяльника и повышения качества пайки. Наиболее распространенные мощности для паяльника содержат двухпозитронные контактные переключатели и тринисторные устройства, установленные в подставке. Эти и другие приборы обеспечивают возможность выбора необходимого уровня напряжения. Сегодня применяются самодельные и заводские установки.

Если нужно получить 40 Вт из паяльника на 100 Вт, можно применить схему на симисторе ВТ 138-600. Принцип работы заключается в обрезке синусоиды. Уровень среза и температуру нагрева можно регулировать, используя резистор R1. Неоновая лампочка выполняет функцию индикатора. Ставить ее не обязательно. На радиатор устанавливается симистор ВТ 138-600.

Корпус

Вся схема обязательно должна быть помещена в закрытый диэлектрический корпус. Желание сделать прибор миниатюрным не должно влиять на безопасность при его использовании. Помните, что устройство работает от источника напряжения 220 В.

Тринисторный регулятор мощности для паяльника

В качестве примера можно рассмотреть устройство, рассчитанное на нагрузку от нескольких ватт до сотни. Диапазон регулирования такого прибора изменяется от 50% до 97%. В устройстве используется тринистор КУ103В с удерживающим током не более одного миллиампера.

Через диод VD1 беспрепятственно проходят отрицательные полуволны напряжения, обеспечивая примерно половину всей мощности паяльника. Ее можно регулировать тринистором VS1 в течение каждого положительного полупериода. Устройство включается встречно-параллельно диоду VD1. Тринистор управляется по фазоимпульсному принципу. Генератор вырабатывает импульсы, поступающие на управляющий электрод, состоящий из цепи R5R6C1, задающей время, и однопереходного транзистора.

Позицией ручки резистора R5 определяется время от положительного полупериода. Схема регулятора мощности требует температурной стабильности и повышения помехоустойчивости. Для этого можно зашунтировать управляющий переход резистором R1.

Цепь R2R3R4VT3

Генератор питается импульсами напряжением до 7В и длительностью 10 мс, сформированными цепью R2R3R4VT3. Переход транзистора VT3 является стабилизирующим элементом. Он включается в обратном направлении. Мощность, которую рассеивает цепь резисторов R2-R4, будет уменьшена.

Схема регулятора мощности включает в себя резисторы — МЛТ и R5 — СП-0,4. Транзистор можно использовать любой.

Плата и корпус для прибора

Для сборки данного устройства подойдет плата из фольгированного стеклопластика диаметром 36 мм и толщиной 1 мм. Для корпуса можно использовать любые предметы, например пластиковые коробки или футляры из материала с хорошей изоляцией. Понадобится база под элементы вилки. Для этого к фольге можно припаять две гайки М 2,5 таким образом, чтобы штыри прижимали плату к корпусу при сборке.

Недостатки тринисторов КУ202

Если мощность паяльника небольшая, регулирование возможно только в узкой области полупериода. В той, где удерживающее напряжение тринистора хотя бы немного ниже тока нагрузки. Температурная стабильность не может быть достигнута, если использовать такой регулятор мощности для паяльника.

Повышающий регулятор

Большая часть устройств для стабилизации температуры работает только на снижение мощности. Регулировать напряжение можно от 50-100% или от 0-100%. Мощности паяльника может оказаться недостаточно в случае подачи питания ниже 220 В или, например, при необходимости выпаять большую старую плату.

Действующее напряжение сглаживается электролитическим конденсатором, увеличивается в 1,41 раза и питает паяльник. Постоянная мощность, выпрямленная на конденсаторе, достигнет 310 В при питании 220 В. Оптимальная температура нагрева может быть получена даже при 170 В.

Мощные паяльники не нуждаются в повышающих регуляторах.

Необходимые детали для схемы

Чтобы собрать удобный регулятор мощности для можно использовать метод навесного монтажа возле розетки. Для этого нужны малогабаритные комплектующие. Мощность одного резистора должна составлять не менее 2 Вт, а остальных — 0,125 Вт.

Описание схемы повышающего регулятора мощности

На электролитическом конденсаторе C1 с мостом VD1 выполнен входной выпрямитель. Его рабочее напряжение не должно быть меньше 400 В. На IRF840 размещается выходная часть регулятора. С этим устройством можно использовать паяльник до 65 Вт без радиатора. Они могут нагреваться выше нужной температуры даже при пониженной мощности питания.

Управление ключевым транзистором, размещенным на микросхеме DD1, производится от ШИМ-генератора, частота которого задается конденсатором C2. монтируется на приборах C3, R5 и VD4. Он питает микросхему DD1.

Для защиты выходного транзистора от самоиндукции устанавливается диод VD5. Его можно не ставить, если регулятор мощности паяльника не будет использоваться с другими электрическими приборами.

Возможности замены деталей в регуляторах

Микросхема DD1 может быть заменена на К561ЛА7. Выпрямительный мостик делается из диодов, рассчитанных на минимальный ток 2А. Устройство IRF740 можно использовать как выходной транзистор. Схема не нуждается в накладке, если все детали исправны и при ее сборке не было допущено ошибок.

Другие возможные варианты устройств для рассеивания напряжения

Собираются простые схемы регуляторов мощности для паяльника, работающие на симисторах КУ208Г. Вся их хитрость в конденсаторе и неоновой лампочке, которая, меняя свою яркость, может послужить в качестве индикатора мощности. Возможное регулирование — от 0% до 100%.

При отсутствии симистора или лампочки можно применить тиристор КУ202Н. Это весьма распространенный прибор, имеющий множество аналогов. С его использованием можно собрать схему, работающую в диапазоне от 50% до 99% мощности.

От компьютерного шнура можно использовать для изготовления петли, чтобы погасить возможные помехи от переключения симистора или тиристора.

Стрелочный индикатор

В регулятор мощности паяльника может быть интегрирован стрелочный индикатор для большего удобства при использовании. Сделать это совсем несложно. Неиспользуемая старая аудиоаппаратура может помочь с поиском таких элементов. Приборы несложно найти на местных рынках в любом городе. Хорошо, если один такой лежит дома без дела.

Для примера рассмотрим возможность интегрирования в регулятор мощности для паяльника индикатора М68501 со стрелкой и цифровыми отметками, который устанавливался в старых советских магнитофонах. Особенность настройки заключается в подборе резистора R4. Наверняка придется подбирать прибор R3 дополнительно, если будет использован другой индикатор. Необходимо соблюдение соответствующего баланса резисторов при понижении мощности паяльника. Дело в том, что стрелка индикатора может отображать снижение мощности на 10-20% при фактическом потреблении паяльником 50%, то есть наполовину меньше.

Заключение

Регулятор мощности для паяльника можно собрать, руководствуясь множеством инструкций и статей с приведенными примерами возможных разнообразных схем. От хороших припоев, флюсов и температуры нагревательного элемента во многом зависит качество спайки. Сложные устройства для стабилизации или элементарное интегрирование диодов может применяться при сборке аппаратов, необходимых для регулирования поступающего напряжения.

Такие приборы широко используются с целью понижения, а также повышения мощности, подающейся на нагревательный элемент паяльника в диапазоне от 0% до 141%. Это очень удобно. Появляется реальная возможность работать при напряжении ниже 220 В. На современном рынке доступны качественные аппараты, укомплектованные специальными регуляторами. Заводские устройства работают только на понижение мощности. Повышающий регулятор придется собирать самостоятельно.

Все, кто умеет пользоваться паяльником старается бороться с явлением перегрева жала и вследствие этого ухудшения качества пайки. Для борьбы с этим не очень приятным фактом предлагаю вам собрать одну из простых и надежных схем регулятора мощности паяльника своими руками.

Для ее изготовления вам понадобится проволочный переменный резистор типа СП5-30 либо аналогичный и жестяная коробка из-под кофе. Просверлив, по центру дна банки отверстие и устанавливаем там резистор, и осуществляем разводку

Данный и очень простой девайс повысит качество пайки а также сможет защитить жало паяльника от разрушения из-за перегрева.

Гениальное — просто. По сравнению с диодом переменный резистор не проще и ненадежнее. Но паяльник с диодом слабоват, а резистор позволяет работать без перекала и без недокала. Где взять мощный, подходящий по сопротивлению переменный резистор? Проще найти постоянный, а выключатель, применяемый в «классической» схеме, заменить на трехпозиционный

Дежурный и максимальный нагрев паяльника дополнится оптимальным, соответствующим среднему положению переключателя. Нагрев резистора по сравнению с снизится, а надежность работы повысится.

Еще одна очень простая радиолюбительская разработка, но в отличии от первых двух с более высоким КПД

Резисторные и транзисторные регуляторы — неэкономичные. Повысить КПД можно так же, включением диода. При этом достигается более удобный предел регулирования (50-100%). Полупроводниковые приборы можно разместить на одном радиаторе.

Напряжение с выпрямительных диодов поступает на параметрический стабилизатор напряжения, состоящий из сопротивления R1, стабилитрона VD5 и емкости С2. Созданное им девяти вольтовое напряжение используется для питания микросхемы счетчика К561ИЕ8.

Кроме того ранее выпрямленное напряжение, через емкость C1 в виде полупериода с частотой 100 Гц, проходит на вход 14 счетчика.

К561ИЕ8 это обычный десятичный счетчик, поэтому, с каждым импульсом на входе CN на выходах будет последовательно устанавливаться логическая единица. Если переключатель схемы переместим, на 10 выход, то с появлением каждого пятого импульса осуществится обнуление счетчика и счет начнется повторно, а на выводе 3 логическая единица установится только на время одного полупериода. Поэтому, транзистор и тиристор будут открываться только через четыре полупериода. Тумблером SA1 можно регулировать количество пропущенных полупериодов и мощность схемы.

Диодный мост используем в схеме такой мощности, чтобы она соответствовала мощности подключенной нагрузки. В качестве нагревательных приборов можно применить таких как электроплитка, ТЭН и т.п.

Схема очень простая, и состоит из двух частей: силовой и управляющей. К первой части относится тиристор VS1, с анода которого идет регулируемое напряжение на паяльник.

Схема управления, реализована на транзисторах VT1 и VT2, управляет работой ранее упомянутого тиристора. Она получает питание через параметрический стабилизатор, собранный на резисторе R5 и стабилитроне VD1. Стабилитрон предназначен для стабилизации и ограничения напряжения, питающего конструкцию. Сопротивление R5 гасит лишнее напряжение, а переменным сопротивлением R2 настраивается выходное напряжение.

В качестве корпуса конструкции, возьмем обычную розетку. Когда будете покупать, то выбирайте, чтобы она была сделана из пластмассы.

Этот регулятор управляет мощностью от ноля до максимума. HL1 (неоновая лампа МН3… МН13 и т.п) – линеаризует управление и одновременно выполняет функцию индикатора индикатором. Конденсатор С1 (емкостью 0,1 мкф)– генерирует пилообразный импульс и реализует функцию защиты цепи управления от помех. Сопротивление R1 (220 кОм) – регулятор мощности. Резистор R2 (1 кОм) – ограничивает ток протекающий через анод — катод VS1 и R1. R3 (300 Ом) – ограничивает ток через неонку HL1 () и управляющий электрод симистора.

Регулятор собран в корпусе от блока питания советского калькулятора. Симистор и потенциометр закреплены на стальном уголке, толщиной 0,5мм. Уголок привинчен к корпусу двумя винтами М2,5 с применением изолирующих шайб. Сопротивления R2, R3 и неонка HL1 помещены в изолирующую трубку (кембрик) и закреплены с помощью навесного монтажа.

T1: BT139 симистор, T2: BC547 транзистор, D1: DB3 динистор, D2 и D3: 1N4007 диод, C1: 47nF/400V, C2:220uF/25 В, R1 и R3: 470K, R2: 2K6, R4: 100R, P1: 2M2, Светодиод 5 мм красный.


Симистор BT139 применяется для регулировки фазы «резистивной» нагрузки нагревательного элемента паяльника. Красный светодиод является визуальным индикатором активности работы конструкции.

Основа схемы МК PIC16F628A, который и осуществляет ШИМ регулирование подводимой к главному инструменту радиолюбителя потребляемой мощности.


Если ваш паяльник большой мощностью от 40 ватт, то при пайке небольших радиоэлементов, особенно smd компонентов трудно подобрать момент времени, когда пайка будет оптимальной. А паять им smd мелочевку просто не возможно. Чтобы не тратить деньги на покупку паяльной станции, особенно если она вам нужна не часто. Предлагаю собрать к вашему главному радиолюбительскому инструменту эту приставку.

Самоделка из прошлого — регулятор «температуры» паяльника (China free:)

«… В то время, когда деревья были большими», а руки выпускника радиотехнического училища совсем кривые, и было изготовлено это устройство.

Не уверен, что на сегодня его изготовление все так же актуально — сейчас продаются готовые реализации этой схемы в ОФФ магазинах и на просторах интернета, однако, в этом году ему исполняется 30 лет!
А это уже не шутки, и можно сказать юбилей 😉

Использую его, хоть и изредка, но до сих пор — как минимум испытание временем пройдено вполне успешно 😉

Этот мой пост, конечно, в некоторой степени шутка — эдакий небольшой экскурс в прошлое.
Самоделка случайно попалась на глаза, вспомнил сколько ей лет, не смог устоять, не вспомнить один из моих самых первых, небольшой DIY :).

В те далекие времена подобное нельзя было купить в магазинах, никто из моих знакомых не знал слово «интернет» и уж тем более алиэкспресс, а народным паяльником (который еще и поискать пришлось бы) был вот такой ЭПСН

Собственно для него и было изготовлено описываемое устройство.

Все побывавшие у меня в руках паяльники этой модели, имели довольно значительный перегрев- паять было относительно не комфортно, а жало быстро обгорало и теряло свою форму.

А паять, в это доброе время, было много чего- начиная от всякого рода ремонтов магнитофонов и телевизоров, и заканчивая ДУ для ТВ, дверными звонками с мелодиями и наконец «Синклерами»!
Последние, правда сказать, чаще паял уже другими паяльниками — жалко было гробить РУ5-РУ6, да и более дешевые (но не менее дефицитные на тот момент) микросхемы, был печальный опыт.

Посмотрим, что же смог собрать 30 лет назад, вчерашний курсант не имеющий навыков пайки и практики сборки самодельных устройств 🙂

Я специально это подчеркнул — не ругайтесь слишком сильно! Делалось давно, но живо и работоспособно до сих пор- на мой взгляд это главное! 😉

Схему тогда нашел в одной прекрасной книжке, которая сохранилась у меня до наших дней — на тот момент была одной из любимых, ну ОЧЕНЬ интересной казалась, с кучей разнообразных схем и поделок, перечитывал ее регулярно.
Книжка переведена с польского, поэтому частенько приходилось подбирать отечественные аналоги деталей. Для начинающего радиолюбителя это было, в некотором роде, проблемой.

Назначение схемы в книжке несколько иное, но я предположил, что таким образом можно

изготовить паяльную станцию

регулировать температуру жала паяльника, и идея действительно сработала!

Схема была собрана

самым страшным

навесным монтажом, однако лезть переделывать ее не собираюсь 😉
Попался под руку корпус от какого-то блока питания (от чего он был вспомнить уже невозможно). В нем были прорезаны необходимые отверстия, закреплены клеммы, снятые со старой аппаратуры.
пластик, основа платы, от времени уже рассыхается и стал хрупким -уголок отломился при разборке



Снаружи все получилось симпатичнее, но все равно возраст берет свое 🙂



В качестве индикации неонка.
Светодиоды тогда были относительно дефицитным товаром, и кроме серий 307 и 102 я других и не встречал, а неоновая лампочка, даже «цветная» была в относительной доступности.
Она довольно неплохо прижилась в корпусе и, к тому же, именно по ее яркости свечения производится настройка «температуры паяльника» — опытным путем была установлена яркость свечения лампы, для оптимальной температуры.
Режим довольно легко было запомнить, лампа горит в пол накала и слегка мерцает — вот в таком режиме и использовал устройство много лет.

Работу схемы посмотрим уже современным, DSO FNIRSI PRO

Видно, как при вращении ручки меняется форма сигнала- изменяется и «температура» паяльника 😉

Напряжение 6в, потому что используется доработанный осциллограф — получаем делитель на 100.

При использовании заводского варианта измерения сигнал заметно искажается (да и напряжение тоже), да еще и синхронизацию подрывает, так что описанная в ссылке доработка DSO FNIRSI PRO вполне себе оправдана
ниже пример сигнала с заводской схемой

Вот такая «сладкая парочка» отмечает свои 30 лет!

Уже позже, из-за лени, перешел на импульсные варианты паяльников — именно по моей работе это вполне удачный вариант (мобильность, быстрота нагрева).
Работа с «мелкоэлементами» типа SMD мне и сейчас практически не встречается, поэтому иногда и сейчас достаю этот раритет ;).
Несколько раз появлялась необходимость именно в диммере — тогда использовал схему по ее прямому назначению, все выдержала!

Вполне согласен, что симистор подошел бы лучше, но не забывайте — это был 1989 год, радиодеталей тогда в свободной продаже практически не было, да и в книжке использовался именно тиристор.
К тому же, тогда у меня был доступ к халявным тиристорам 201-202 серий, это было решающим фактором.
Да и, честно сказать, на момент создания этой самоделки, скорее всего о симисторах я практически ничего не знал 🙂

Итого:

Схема отработала 30 лет, без замечаний и неисправностей!
Китая в схеме нет совсем 🙂

Всем удачи и хорошего настроения! ☕

Замена платы регулятора напряжения Black and Decker LI4000

Автор: Найджел Лейцелл (и 2 других участника)

  • Избранное: 1

Сложность

Трудно

Шаги

8

Необходимое время

30 — 45 минут

Секции

2

  • Внешняя оболочка 4 шага
  • Плата регулятора напряжения 4 шага

Флаги

0

  • BackBlack and Decker LI4000
  • Полный экран
  • Опции
  • История
  • Скачать PDF
  • Править
  • Перевести
  • Встроить это руководство

Введение

Плата регулятора напряжения является внутренним компонентом и требует разборки корпуса отвертки. Из-за разборки корпуса вам потребуется использовать несколько специальных инструментов, перечисленных в руководстве по замене внешнего корпуса. Инструкции по снятию корпуса см. в руководстве по замене внешнего корпуса. Кроме того, будьте осторожны при работе с отверткой внутри — всегда отключайте аккумулятор перед заменой каких-либо компонентов. Это руководство также потребует наличия паяльника и базовых навыков пайки для замены контактной платы аккумулятора. Перед заменой платы регулятора напряжения рекомендуется проверить все остальные компоненты, так как это крайняя мера, которую следует заменить, если отвертка не работает.

    • Spudger для тяжелых условий эксплуатации
    • Металлическая лопатка
    • org/HowToTool»> Отвертка Phillips #1
    • Отвертка
    • Паяльная рабочая станция
    • Бессвинцовый припой

      Детали не указаны.

      1. Редактировать

        • org/HowToDirection»>

          При работе с электроникой важно выбрать инструмент с защитой от электростатического разряда, чтобы избежать случайного повреждения устройства. Металлическая лопатка отлично подходит, когда вам нужна серьезная сила, но по возможности следует использовать обычную черную нейлоновую лопатку или пластиковый инструмент для открывания.

        • Подденьте шов лопаткой, как показано на рисунке, чтобы освободить верхнюю часть кожуха.

        • Раздвиньте две стороны, убедившись, что сторона, которую вы снимаете, имеет все отверстия для винтов корпуса.

        • org/HowToDirection»>

          Рекомендуется снять верхнее соединение аккумулятора, как показано на третьем изображении, так как это будет первым шагом к замене любого из компонентов этой отвертки.

        Редактировать

        • Аккуратно потяните конец батареи, ближайший к отрицательной клемме. Потянув аккумулятор вверх, вы увидите положительный (красный) провод, расположенный на противоположном конце аккумулятора.

        • Чтобы освободить аккумулятор, осторожно потяните за положительный (красный) провод.

        Редактировать

        • Отложите батарею в безопасное место.

        • Найдите плату регулятора напряжения рядом с задней средней частью рукоятки отвертки.

        • Медленно потяните вверх плату регулятора напряжения.

        • Имейте в виду, что плата регулятора напряжения подключена ко всем остальным платам. Соблюдайте осторожность при снятии, чтобы не повредить проводку

        Редактировать

        • org/HowToDirection»>

          Найдите четыре паяных соединения (два соединены с контактной платой аккумулятора и два соединены с платой триггера/переключателя).

        • У iFixit есть краткое руководство по пайке здесь.

        Редактировать

      Почти готово!

      Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

      Заключение

      Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

      Отменить: я не завершил это руководство.

      Автор

      с 2 другими участниками

      Значки: 11

      +8 еще значков

      Команда

      Припаяйте | Комплект регулируемого блока питания макетной платы

      Сохранить Подписаться

      Пожалуйста, войдите, чтобы подписаться на это руководство.

      После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

      Подготовьтесь к сборке комплекта, проверив список деталей и убедившись, что все у вас есть!

      Затем разогрейте паяльник и уберите со стола.

      Поместите плату в тиски, чтобы с ней было легко работать.

      Начнем с размещения разъема питания постоянного тока. Вот так мы будем прикреплять к плате блоки питания розеток. Штекер 2,1 мм, самый распространенный размер.

      Гнездо постоянного тока может подключаться только в одну сторону, так что с ним довольно легко работать.

      Переверните печатную плату — вы можете заклеить разъем постоянного тока скотчем или зафиксировать его пальцем.

      Припаяйте три больших контакта, которые подают питание на плату.

      Обязательно используйте лотов припоя! Это и электрическое, и механическое соединение, поэтому оно должно быть прочным.

      Далее будем впаивать защитный диод 1N5818. Диоды проводят электричество только в одном направлении. Это означает, что мы можем использовать их для защиты наших схем от отрицательного напряжения — главного убийцы электроники!

      Согните диод в скобу вот так. Обратите внимание, что на одной стороне есть бело-серебристая полоса.

      Поместите диод рядом с маркировкой D1 .

      Видите, на шелкографии белая полоса? Убедитесь, что белая полоса на диоде совпадает с полосой под ним. В противном случае вы обнаружите, что комплект вообще не работает!

      Согните два провода так, чтобы диод плотно прилегал к печатной плате.

      Теперь припаяйте оба провода к плате.

      Прижмите плоскость жала паяльника к проводу и контактной площадке (серебряное кольцо на печатной плате) на несколько секунд, а затем воткните немного припоя. Затем удалите припой. Затем, наконец, удалите утюг. Место пайки должно быть блестящим конусом. Я также предлагаю прочитать наши подготовительные уроки.

      Теперь используйте бокорезы, чтобы обрезать длинные выводы прямо над паяным соединением.

      Теперь переверните обратно. Далее мы будем впаивать переключатель ВКЛ/ВЫКЛ! Совершенно ясно, для чего мы его используем 🙂

      Переключатель «симметричный», поэтому не беспокойтесь о том, чтобы вставить его задом наперед, потому что в любом случае он одинаков.

      Приклейте переключатель скотчем или удерживайте его на месте, пока не припаяете все три контакта.

      Далее мы собираемся припаять один из резисторов 1.0K. Резисторы должны быть согнуты на 180 градусов, как показано на рисунке. Обратите внимание, что резисторы «неполяризованы», поэтому вы можете установить их «в любом случае» — они работают одинаково как вперед, так и назад.

      Поместите один из резисторов 1,0 кОм (коричневый, черный, красный, золотой) в слот с маркировкой R1. Затем поместите рядом с ним один из керамических конденсаторов емкостью 0,1 мкФ (они маленькие и желтые). Резисторы и керамические конденсаторы неполяризованы, поэтому их можно использовать «в любом случае».

      Резистор регулирует яркость светодиодного индикатора высокого напряжения. Конденсатор 0,1 мкФ обеспечивает фильтрацию высоких частот, чтобы сделать блок питания чище.

      Согните выводы так, чтобы они не выпадали, когда вы переворачиваете плату.

      Припаяйте два компонента.

      Затем отрежьте длинные провода.

      Теперь разместим один из электролитических конденсаторов 47uF C2 .

      Этот компонент обеспечивает низкочастотную фильтрацию для очистки «высоковольтной» линии электропередачи.

      Электролитические конденсаторы имеют полярность , что означает, что они должны быть установлены правильно, иначе ваш комплект не будет работать! Видите, как одна ножка конденсатора длиннее? Это положительный (+) вывод. Убедитесь, что провод входит в контактную площадку, отмеченную знаком +. Подробности смотрите на изображении слева.

      Завершим работу со стороной «высокого напряжения», установив зеленый светодиодный индикатор. Этот светодиод сообщит нам, что питание работает! Светодиоды — это диоды, поэтому они поляризованы. При неправильном размещении они не будут работать! Поэтому убедитесь, что вы поняли это правильно.

      Видишь, одна ножка светодиода длиннее? Это положительный (+) вывод. Убедитесь, что провод входит в контактную площадку, отмеченную знаком +. Подробности смотрите на изображении слева.

      Согните выводы, чтобы детали плотно прилегали к печатной плате.

      Припаяйте и закрепите выводы.

      Давайте сделаем перерыв и проверим текущий прогресс. Выньте комплект из тисков и убедитесь, что вокруг нет торчащих проводов, которые могут привести к короткому замыканию платы.

      Подключите источник питания постоянного тока, положительный центр. Переключите выключатель питания в положение ON. Вы должны увидеть, как загорается зеленый светодиод.

      Если это не так, убедитесь, что у вас центрально-положительный источник питания, правильно ли установлен диод и т. д. Вы также можете проверить напряжение на контактах V и (-) рядом со светодиодом, чтобы убедиться, что вы там напряжение видно.

      См. мой учебник по мультиметру для получения информации о том, как выполнить эти тесты.

      Убедившись, что все в порядке, давайте продолжим сборку.

      Теперь будем впаивать сердце набора, регулируемый стабилизатор напряжения MIC2941. Для работы регулятор должен быть правильно установлен. Убедитесь, что большой серебристый язычок находится на краю печатной платы (на шелкографии есть толстая белая линия).

      Вам нужно припаять деталь так, чтобы она немного торчала, чтобы можно было легко прикрепить радиатор, как показано на рисунке.

      Впаяйте регулятор. Если вы разместили регулятор, как было предложено, вам не нужно обрезать провода, так как они будут короткими.

      Регулятор использует резисторы для установки регулируемого выходного напряжения. Теперь мы их впаяем.

      Сначала 11.0K R3 (Коричневый Коричневый Черный Красный Коричневый) — этот резистор устанавливает выходной уровень 3,3 В.

      Второй 6.49K R5 (Синий Желтый Белый Коричневый Коричневый) — этот резистор является «эталонным» делителем для всех напряжений.

      Третий — 20.5K R4 (Красный Черный Зеленый Красный Коричневый) — этот резистор устанавливает выходное напряжение 5В.

      Припаяйте и закрепите три резистора.

      Теперь нам нужен способ выбрать, какой резистор подключен к регулятору. Для этого используем трехпозиционный переключатель. Переключатель может идти только в одну сторону.

      Припаяйте все ножки переключателя.

      Будьте осторожны, так как точки пайки маленькие и расположены близко друг к другу. Убедитесь, что у вас нет короткого замыкания и что каждая точка припаяна.

      Теперь мы установим конденсаторы и светодиоды для левой «низковольтной» стороны.

      Во-первых, это красный светодиодный индикатор. Помните, что светодиоды поляризованы. Убедитесь, что длинный провод входит в отмеченную (+) площадку.

      Далее идет большой электролитический конденсатор. Как и другой, он поляризован. Убедитесь, что длинный провод входит в отмеченную (+) площадку.

      Завершите «низковольтную» сторону, вставив второй резистор 1,0K R2 и второй керамический конденсатор 0,1 мкФ C4 .

      Припаяйте и закрепите все провода.

      Давайте сделаем еще один перерыв и быстро проверим то, что мы уже сделали.

      Снимите печатную плату с тисков и очистите ленту от проводов. Затем снова подключите источник питания постоянного тока.

      Включите комплект и установите переключатель выбора напряжения с 3 В на 5 В в положение Adj. Красный светодиод должен изменить яркость. Он должен быть тусклым при 3 В, ярче при 5 В и максимально ярким при Adj. (мы еще не поставили регулировочный потенциометр).

      Давайте закончим этот набор!

      Поместите подстроечный потенциометр 100K в середину. Это то, что позволяет нам регулировать выходное напряжение от 1,25 В до 20 В.

      Триммер немного приподнят над платой, это нормально.

      Далее мы будем впаивать 2-контактный клеммный разъем. Это позволяет нам подключать провода для питания платы от батареи или аналогичного устройства.

      Убедитесь, что «отверстия» клеммной колодки обращены к наружу , чтобы можно было подключить провода!

      Вы закончили блок питания, теперь приступим к макетной плате!

      Отломите 2 2-контактных разъема и вставьте их в две шины питания на боковой стороне макетной платы.

      Теперь поместите блок питания сверху. Если он подходит хорошо, припаяйте четыре контакта.

      Некоторые макетные платы расположены по-разному, и в этом случае вам придется пропустить вперед.

      Если на вашей макетной плате нестандартное расстояние, вы все равно можете подключить ее, используя прорези в середине.

      Вам необходимо соединить провода с направляющими блока питания, как показано на рисунке.

       Список деталей Как использовать

      Это руководство было впервые опубликовано 06 марта 2013 г. Оно было последним. обновлено 06 марта 2013 г.

      Эта страница (Solder It) последний раз обновлялась 29 сентября 2022 г.

      Текстовый редактор на базе tinymce.

      Генерация очень низкого напряжения со стандартными регуляторами

      © Аналоговые устройства Inc. Примечания по применению | 08 октября 2021 г.

      Вопрос: Что является хорошим решением для создания крошечного напряжения питания постоянного тока в несколько сотен милливольт?

      Ответ: Все, что необходимо, — это чистое дополнительное положительное напряжение для подключения к резистору обратной связи преобразователя постоянного тока. Напряжение питания для электронных компонентов неуклонно снижалось в течение последних нескольких лет. Причиной этого является уменьшение размера геометрических структур в цифровых схемах, таких как микроконтроллеры, центральные процессоры, цифровые сигнальные процессоры и другие. Существуют также приложения в области измерений, требующие низкого напряжения питания. В течение многих лет линейные регуляторы и импульсные стабилизаторы имели напряжение обратной связи примерно 1,2 В. Это напряжение создавалось с помощью схемы запрещенной зоны в ИС преобразователя постоянного тока, которая определяла самое низкое напряжение, которое можно было установить с помощью внешнего резистивного преобразователя. разделитель. К настоящему времени большинство современных ИС стабилизаторов напряжения могут генерировать выходные напряжения 0,8 В, 0,6 В или даже 0,5 В. Внутреннее опорное напряжение сконструировано таким образом, что возможны более низкие напряжения. На рис. 1 показан такой импульсный стабилизатор LTC3822, который генерирует напряжение обратной связи 0,6 В при опорном напряжении 0,6 В. Рис. 1. Преобразователь постоянного тока LTC3822 для генерирования низких выходных напряжений 0,6 В или выше. Однако, если требуется напряжение питания менее 0,6 В, схему на рис. 1 нельзя использовать без дополнительных настроек. С помощью хитрости вы можете заставить импульсный или линейный регулятор также генерировать более низкие напряжения, чем напряжение обратной связи. Этого можно добиться, используя схемы, подобные показанной на рис. 2. Для этого требуется дополнительное положительное напряжение питания, к которому подключен резистивный делитель для регулировки выходного напряжения. Это напряжение может поступать от стабилизатора с малым падением напряжения (LDO) или источника опорного напряжения. Таким образом, резистивный делитель образует делитель напряжения, в котором поток тока IFB течет в направлении, противоположном нормальному случаю на рисунке 1. На рисунке 2 ток течет от внешнего опорного напряжения через резистивный делитель к выходному напряжению. Уравнение 1 показывает зависимость между напряжением обратной связи ИС (VFB), требуемым выходным напряжением (VOUT), дополнительным положительным напряжением постоянного смещения (VOFFSET) и резисторами резистивного делителя R1 и R2. Рекомендуемые значения для резистивного делителя составляют общее значение R1 плюс R2 от 100 кОм до 500 кОм. Это поддерживает ток смещения на достаточно низком уровне с точки зрения энергоэффективности, но достаточно высоком, чтобы предотвратить чрезмерную шумовую наводку на чувствительный тракт обратной связи. Рис. 2. Схема на рис. 1, модифицированная для получения выходного напряжения менее 0,6 В. Эта концепция обычно хорошо работает для генерирования напряжений ниже указанного минимального напряжения импульсного регулятора или линейного регулятора. Тем не менее, следует учитывать несколько вещей. Дополнительное опорное напряжение должно быть включено и запущено до включения преобразователя постоянного тока. Если это вспомогательное напряжение равно 0 В или имеет высокий импеданс, преобразователь постоянного тока может генерировать чрезмерно высокое напряжение и повредить цепь нагрузки. В худшем случае, когда импульсный регулятор еще не включен, но вспомогательное напряжение уже подано, ток IFB через резистивный делитель зарядит выходной конденсатор до напряжения, превышающего установленное напряжение. Это может произойти, когда нагрузка имеет очень высокий импеданс. Во избежание этого может потребоваться установка минимальной нагрузки. Точность вспомогательного напряжения на резистивном делителе (1 В на рис. 2) напрямую влияет на точность генерируемого напряжения питания. Таким образом, следует использовать особо чистое напряжение с низкими пульсациями. Кроме того, не каждый преобразователь напряжения подходит для такого типа работы. Например, диапазон измерения усилителя измерения тока в преобразователе постоянного тока может обеспечивать рабочий диапазон только при более высоких напряжениях. Следует также отметить, что генерация очень низких напряжений при довольно высоких входных напряжениях требует малого рабочего цикла. Здесь может оказаться полезным выбрать ИС импульсного стабилизатора с коротким минимальным временем включения и использовать его на низкой частоте переключения. Рисунок 3. Инструмент моделирования, такой как LTspice® от Analog Devices, можно использовать для начального тестирования схемы. Для работы линейного стабилизатора или импульсного регулятора с более низкими выходными напряжениями, чем предусмотрено производителем ИС, полезна первоначальная проверка с использованием инструмента моделирования, такого как LTspice от Analog Devices. На рис. 3 показана схема LTC3822 с дополнительным источником напряжения в качестве смещения цепи обратной связи. В этой схеме генерируется выходное напряжение 200 мВ. Согласно техпаспорту, LTC3822 пригоден для создания минимального выходного напряжения 0,6 В. В цепи вспомогательное напряжение, источник напряжения V2 на рис. 3, может быть реализовано с помощью LDO-регулятора или источника опорного напряжения. С помощью описанного здесь трюка и тщательного тестирования схемы можно получить еще более низкие выходные напряжения.


      Об авторе: Фредерик Досталь изучал микроэлектронику в Эрлангенском университете в Германии. Начав работу в области управления питанием в 2001 году, он работал на различных должностях, связанных с приложениями, включая четыре года в Фениксе, штат Аризона, где он работал над импульсными источниками питания. Он присоединился к компании © Analog Devices в 2009 г. и работает инженером по полевым приложениям для управления питанием в компании Analog Devices в Мюнхене. С ним можно связаться по адресу [email protected].

      Henkel приобретает бизнес Thermexit у Nanoramic Компания Henkel завершила приобретение компании Nanoramic Laboratories (Nanoramic) со штаб-квартирой в Бостоне, штат Массачусетс, США, компании по производству терморегулирующих материалов, которая продается под торговой маркой Thermexit.

      Mobix Labs приобретает EMI Solutions Полупроводниковая компания Fabless, Mobix Labs, сообщает, что подписала окончательное соглашение о приобретении EMI Solutions, производителя продуктов для фильтрации электромагнитных помех (EMI) из Ирвина.

      Контент, спонсируемый корпорацией BRADY

      Обеспечьте значительный скачок в производительности и эффективности на рабочем месте Придайте каждому активу уникальную цифровую идентификацию с помощью надежных промышленных RFID-меток, принтеров, сканеров и программного обеспечения. Откройте для себя полное RFID-решение Brady и значительно повысьте эффективность.

      Hexatronic приобретает специалиста по ЦОД Шведская Hexatronic Group подписала соглашение о приобретении 90% акций британской компании Impact Data Solutions Limited (IDS Group).

      Kontron AIS приобретает LUCOM С 1 сентября 2022 года Kontron AIS GmbH приобрела LUCOM GmbH и, таким образом, укрепила свой портфель в качестве поставщика решений IIoT для промышленного программного обеспечения и промышленной автоматизации.

      VinFast и Renesas заключили стратегическое партнерство Вьетнамский производитель электромобилей VinFast расширяет свое сотрудничество с японской компанией Renesas, производящей полупроводники, включая разработку автомобильных технологий для электромобилей и поставку системных компонентов.

      Объявление

      Intel близка к окончательному выбору новой итальянской площадки Сообщается, что итальянское правительство и Intel выбрали город Вигасио в северо-восточном регионе Венето в качестве предпочтительного места для будущего завода по производству чипов в Италии.

      Спонсируемый контент Nordson ELECTRONICS SOLUTIONS

      Знаете ли вы разницу между селективной пайкой и пайкой волной припоя? Методы пайки волной припоя и ручной ручной пайки широко распространены, но выборочная пайка снижает стоимость, повышая гибкость процесса и обеспечивая стабильно высокое качество результатов пайки.
      Селективная пайка обеспечивает гибкость при повышенных требованиях к пайке печатных плат (ПП) со смешанными компонентами, включая технологии сквозного (THT) и поверхностного монтажа (SMT).
      Если вы управляете процессом пайки смешанных компонентов печатных плат или ваше устаревшее оборудование или конструкции печатных плат расширяют возможности вашего процесса пайки волной припоя, рассмотрите вариант селективной пайки.
      Загрузите нашу электронную книгу, чтобы узнать о методах пайки и о том, как переход к селективной пайке снижает затраты при одновременном повышении гибкости процесса для стабильного высококачественного результата пайки.

      FPT Software запускает дочернюю компанию по производству микросхем Вьетнамская компания FPT Software, занимающаяся информационными технологиями, объявляет об открытии новой дочерней компании FPT Semiconductor, что означает, что компания выходит на бурно развивающуюся полупроводниковую промышленность.

      Habia Cable открывает новое производственное предприятие в Польше Компания Habia Cable официально открыла новое специально построенное производственное предприятие в Польше.

      Astera Labs открывает новую локацию в Ванкувере Компания Astera Labs, специализирующаяся на решениях для подключения, официально открыла Astera Labs Vancouver — новый офис и лабораторию для поддержки разработки компанией технологий межсоединений для архитектур искусственного интеллекта и машинного обучения.

      Конвейер автомобильных разработок Qualcomm расширяется до 30 миллиардов долларов Qualcomm сообщает, что ее портфель решений для автомобильного дизайна вырос до 30 миллиардов долларов США благодаря более широкому внедрению решений Snapdragon Digital Chassis в автомобильной промышленности.

      Спонсорский контент Würth eisos

      Würth Elektronik избавляет электромобили от шума Количество электромобилей увеличивается с каждым днем. Постоянно разрабатываются и выводятся на рынок новые автомобили и легковые автомобили с электроприводом. Одним из обязательных условий для одобрения является прохождение теста на электромагнитную совместимость. Вам нужно справиться с электромагнитными помехами в электромобиле, легком электромобиле или зарядной станции? Würth Elektronik предлагает необходимые вам компоненты ЭМС. В дополнение к ферритам для монтажа на кабелях, кабельных жгутах и ​​шинах Würth Elektronik предлагает ферриты для монтажа на печатных платах, синфазные дроссели и экранирующие изделия для электромобилей. Со многими продуктами из каталога, отвечающими требованиям AEC-Q-200, произведенными в соответствии с IATF-169.49 сертифицированных объектов со склада, бесплатные образцы для разработчиков и превосходная поддержка при проектировании — Würth Elektronik сокращает время выхода на рынок.

      Henkel расширяет завод в Южной Дакоте Henkel приступила к расширению своего производственного предприятия площадью 35 000 квадратных футов в Брэндоне, Южная Дакота. Расширенный объект добавит новые производственные мощности и позволит Henkel увеличить производство материалов для термоинтерфейса, используемых для производства электроники и электромобилей.

      Mouser добавляет к своей линейке карт более 35 новых брендов производителей Mouser Electronics продолжает расширять свою линейку карт, добавляя 36 новых производителей до конца августа 2022 года.

      Intelligent Memory расширяет свое присутствие в Европе Производитель решений для памяти промышленного класса получил трех новых стратегических партнеров по сбыту в Европе, охватывающих регион Бенилюкс, Польшу и Великобританию.

      Indium открывает двери для своей расширенной деятельности в Риме В конце августа 2022 года Indium Corporation открыла двери для своего последнего расширения. Завод компании в Риме, штат Нью-Йорк, в настоящее время является крупнейшим производственным центром Indium в мире с точки зрения площади в квадратных футах.

      Контент, спонсируемый Evertiq Expo

      Расписание Evertiq Expo 2022-23 Расписание на 2022 и 2023 годы уже опубликовано. Впереди: Варшава, Тампере, Краков, Мальмё и Берлин.

      Onsemi инвестирует 450 миллионов долларов в расширение производства карбида кремния в Европе Онсеми говорит, что недавно открытый завод по производству расширенного карбида кремния (SiC) в Рознове, Чешская Республика, увеличит мощность компании по производству пластин SiC в 16 раз в течение следующих двух лет.

      Одна модернизация объекта сделана – на следующей Фарнелл и Авнет продолжают работать в сентябре. Месяц знаменуется открытием недавно отремонтированных офисов в Лидсе, а также официальной закладкой фундамента нового распределительного центра Avnet в Бернберге, Германия.

      LÖKAST со штаб-квартирой в Нюрнберге теперь является официальным дистрибьютором Metcal. OK International объявляет, что компания LÖKAST GmbH в Нюрнберге стала официальным дистрибьютором Metcal.

      Mycronic отправит устройство записи масок SLX азиатскому покупателю Шведский производитель производственного оборудования сообщает, что получил заказ на устройство для записи масок SLX от неназванного — нового — клиента из Азии.

      Суперконденсаторы Skeleton для питания новых станций метро CAF Компания Skeleton Technologies, специализирующаяся на суперконденсаторах, заявляет, что она будет поставлять суперконденсаторы для станций метро, ​​которые испанский производитель CAF поставит городу Гранада, Испания.

      Сильное землетрясение потрясло Тайвань Обновлено: Землетрясение магнитудой 6,8 произошло в Тайдуне в юго-восточной части Тайваня в воскресенье по местному времени, сообщает Центральное бюро погоды (CBW), сейсмологический центр страны.

      EPC открывает новый центр передового опыта в области моторных приводов EPC открыла новый центр разработки приложений недалеко от Турина, Италия, чтобы сосредоточиться на растущих приложениях для электроприводов на основе технологии GaN на рынках электронной мобильности, робототехники, дронов и промышленной автоматизации.

      Murata создаст совместное предприятие по производству новых материалов Murata Manufacturing, Ishihara Sangyo Kaisha и Fuji Titanium Industry — дочерняя компания, находящаяся в полной собственности Ishihara Sangyo Kaisha, — подписали базовое соглашение о создании совместного предприятия по производству титаната бария для использования в многослойных керамических конденсаторах и других продуктах.

      Digi-Key заключает дистрибьюторское соглашение с Schneider Electric Digi-Key Electronics заключила дистрибьюторское соглашение в Северной Америке с Schneider Electric. В результате этого партнерства Digi-Key теперь предлагает ряд продуктов Schneider Electric для электроснабжения, автоматизации и управления, а также датчиков.

      Lam Research открывает новый инженерный центр в Индии Lam Research открыла новый инженерный центр в Бангалоре, Индия, который на сегодняшний день считается самым передовым предприятием компании в стране.

      Toshiba возобновляет частичное производство после отключения электроэнергии 11 сентября произошло отключение электроэнергии на заводе Iwate Operations, принадлежащем Japan Semiconductor Corporation, ключевом производственном объекте Toshiba Electronic Devices & Storage Corp. С тех пор компания возобновила часть своего производства.

      Enics открывает центр развития бизнеса в Швейцарии Сообщается, что новый центр развития бизнеса в Бадене, Швейцария, «обеспечит превосходное обслуживание клиентов и сильное присутствие в Центральной Европе».

      Загрузить больше новостей

      Повышающий/понижающий регулятор напряжения 3,3 В с фиксированной отсечкой низкого напряжения 3 В S9V11F3S5C3

      Обзор

      Обновление за февраль 2022 г.: Мы выпустили более новый

      step-up/step-VF

      S1 понижающие регуляторы , которые могли бы стать лучшей альтернативой этому продукту, особенно когда доступность и цена этого продукта ограничены глобальным дефицитом запчастей.

      В семействе эффективных импульсных стабилизаторов S9V11x (также называемых импульсными источниками питания (SMPS) или преобразователями постоянного тока) используется повышающе-понижающая топология для преобразования как более высоких, так и более низких входных напряжений в регулируемое выходное напряжение. Они принимают входное напряжение от 2 В до 16 В и увеличивают или уменьшают его по мере необходимости, предлагая типичный КПД более 85 % и типичный выходной ток до 1,5 А. Гибкость входного напряжения, предлагаемая этим семейством регуляторов, особенно хорошо подходит для приложений с батарейным питанием, в которых напряжение батареи начинается выше регулируемого напряжения и падает ниже по мере разрядки батареи. Без типичного ограничения на то, что напряжение батареи остается выше требуемого напряжения в течение всего срока службы, можно рассматривать новые аккумуляторные блоки и форм-факторы.

      Различные представители этого семейства предлагают различные варианты выходного напряжения: от фиксированного напряжения с выбираемыми альтернативами до регулируемого напряжения, которое можно установить в диапазоне от 2,5 В до 9 В с помощью точного 12-оборотного потенциометра. Некоторые версии также имеют регулируемую отсечку низкого напряжения, которую можно установить в любом месте в диапазоне выходного напряжения от 2 В до 16 В и использовать для предотвращения чрезмерной разрядки аккумулятора. Это особенно полезно для химических элементов аккумуляторов, которые могут быть повреждены при чрезмерном разряде, включая Li-ion и LiPo. В таблице ниже перечислены все регуляторы в S9.Семейство V11x вместе с основными функциями каждой версии:

      Регулятор Вход (В) Выход (В) Отсечка низкого напряжения Размер Цена
      #2868 S9V11MACMA 2* – 16 2,5 – 9 (точная регулировка) точная настройка 0,50″ × 0,60″ × 0,25″ 16,95 $
      № 2869 S9V11MA 2,5 – 9 (точная регулировка) 13,95 $
      #2870 S9V11F5S6CMA 5 (выбор 6 В) точная настройка 13,95 $
      #2871 S9V11F3S5CMA 3,3 (5 В по выбору) точная настройка 13,95 $
      № 2872 S9В11Ф3С5 3,3 (5 В по выбору) 0,50″ × 0,60″ × 0,17″ 10,95 $
      #2873 S9V11F3S5C3 3,3 (5 В по выбору) 3 В (фикс. ) 10,95 $
      #2836 S9V11F5 5 0,30″ × 0,45″ × 0,17″ 19,95 $
      * Регулятор имеет минимальное пусковое напряжение 3 В, но после запуска он может работать и при 2 В. Он отключается, когда входное напряжение ниже порога отсечки по низкому напряжению.

      Повышающий/понижающий регулятор S9V11MACMA на макетной плате.

      Повышающий/понижающий регулятор S9V11F3S5 на макетной плате.

      Эти регуляторы имеют защиту от короткого замыкания, а тепловое отключение предотвращает повреждение от перегрева; они , а не имеют защиту от обратного напряжения. Обратите внимание, что пусковой ток ограничен примерно 700 мА, пока выходное напряжение не достигнет номинального напряжения; после запуска доступный ток зависит от входного напряжения (см. раздел Типовой КПД и выходной ток ниже).

      Детали для товара № 2873

      Характеристики

      • Входное напряжение: от 3 В до 16 В
      • Фиксированное выходное напряжение 3,3 В с точностью +5/-3 % (можно изменить на 5 В с помощью контакта SEL)
      • Типичный максимальный непрерывный выходной ток: 1,5 А (когда входное напряжение близко к выходному; в разделе «Типовая эффективность и выходной ток » ниже показано, как достижимый непрерывный выходной ток зависит от входного и выходного напряжения)
      • Фиксированная отсечка низкого напряжения 3 В с гистерезисом защищает батареи от чрезмерной разрядки (ток покоя составляет приблизительно 10 мкА на вольт на VIN, когда регулятор отключен)
      • Индикатор Power-Good можно использовать для определения того, что регулятор достиг и поддерживает целевое выходное напряжение
      • Функция энергосбережения поддерживает высокую эффективность при малых токах (ток покоя составляет менее 1 мА, когда она включена)
      • Встроенная защита от перегрева и короткого замыкания
      • Маленький размер: 0,5″ × 0,6″ × 0,17″ (12,7 × 15,3 × 4,3 мм)

      Использование регулятора

      При нормальной работе этот продукт может нагреться настолько, что вы можете обжечься. Будьте осторожны при обращении с этим продуктом или другими компонентами, связанными с ним.

      Соединения

      Повышающий/понижающий регулятор имеет пять основных соединений, расположенных на одном краю платы: выходное напряжение (OUT), земля (GND), входное напряжение (IN), вход разрешения. (EN) и индикатор питания (PG). Шестой контакт, SEL, можно использовать для изменения выходного напряжения с 3,3 В на 5 В.

      контакт выбора выходного напряжения, работа которого описана ниже.

      Входное напряжение, VIN , должно быть в пределах от 3 В до 16 В. Более низкие входы отключат регулятор напряжения; более высокие входы могут разрушить регулятор, поэтому вы должны убедиться, что шум на вашем входе не является чрезмерным, и вам следует опасаться разрушительных пиков LC (дополнительную информацию см. Ниже).

      Регулятор переводится в режим сна с пониженным энергопотреблением, когда напряжение на выводе EN падает ниже 0,7 В, и регулятор выводится из состояния пониженного энергопотребления, когда напряжение на EN снова поднимается выше 0,8 В. Вкл. В этой версии регулятора контакт EN подключен к VIN через делитель напряжения, который устанавливает порог отсечки по низкому напряжению на 3 В (в частности, к VIN подключен резистор 154 кОм, а к земле — резистор 47 кОм). Как только входное напряжение упадет ниже порогового значения 3 В, регулятор останется отключенным до тех пор, пока входное напряжение не поднимется выше 3,4 В (что приводит к тому, что напряжение на EN превысит пороговое значение гистерезиса, равное 0,8 В). Это отключение при низком VIN полезно для приложений с питанием от батареи, где чрезмерная разрядка батареи может привести к ее необратимому повреждению. В потреблении тока покоя в этом спящем режиме преобладает ток в делителе напряжения, который составляет приблизительно 7 мкА на вольт на VIN (например, приблизительно 20 мкА при 3 В на входе).

      Индикатор «питание в порядке», PG , представляет собой выход с открытым стоком, который переходит в низкий уровень, когда выходной сигнал регулятора падает ниже примерно 90 % номинального напряжения, в том числе, когда контакт включения удерживается в низком уровне. Индикатор Power Good остается низким до тех пор, пока выходное напряжение не достигнет 95% от номинального напряжения при включении питания или выходе из режима пониженного энергопотребления. В противном случае вывод PG имеет высокий импеданс, поэтому для использования этого вывода требуется внешний подтягивающий резистор.

      Вход выбора, ВЫБОР , можно поднять выше 1,1 В (до 16 В), чтобы изменить выходное напряжение регулятора на 5 В. Подача на вывод низкого уровня или оставление его отключенным устанавливает выходное напряжение на 3,3 В. Чтобы постоянно установить выходное напряжение на 5 В, можно припаять кусок провода между SEL и незаселенной площадкой рядом с ним, которая подтянута к VIN; на следующем рисунке показан пример этого:

      Крепежные детали в комплекте

      макетные платы без пайки и перфорированные платы, а также разъемы с сеткой 0,1 дюйма. Вы можете припаять провода непосредственно к плате или припаять кусочки прилагаемой отколовшейся прямой штекерной полосы 6×1 или прямоугольной штекерной полосы 5×1 по желанию. Дополнительный прямой штыревой разъем может быть припаян к входу SEL, хотя это может помешать использованию регулятора на макетной плате.

      Типовой КПД и выходной ток

      КПД регулятора напряжения, определяемый как (Выходная мощность)/(Входная мощность), является важной мерой его производительности, особенно когда речь идет о сроке службы батареи или нагреве. Как показано на графиках ниже, это семейство импульсных стабилизаторов обычно имеет КПД от 85% до 95%. Функция энергосбережения поддерживает высокую эффективность даже при очень низком токе стабилизатора.

      The maximum achievable output current of these regulators varies with the input voltage but also depends on other factors, including the ambient temperature, air поток и теплоотвод. На приведенном ниже графике показаны максимальные выходные токи, которые эти регуляторы могут непрерывно выдавать при комнатной температуре в неподвижном воздухе и без дополнительного теплоотвода. В зависимости от входного и выходного напряжения эти регуляторы могут временно выдавать более 2 А, хотя в таких условиях они, как правило, быстро перегреваются и отключаются из-за перегрева.

      Обратите внимание, что пусковой ток для входных напряжений выше регулируемого выходного напряжения ограничен примерно 700 мА, а токи, превышающие это значение, доступны только после завершения стабилизации выходного сигнала. При входном напряжении ниже выходного доступный пусковой ток уменьшается линейно с входным напряжением примерно до 0,3 А при входном напряжении 3 В. Большие емкостные нагрузки, как правило, не представляют проблемы, поскольку они будут постепенно заряжаться даже при ограничении тока. активен, поэтому, хотя они могут увеличить время, необходимое для S9Регулятор семейства V11x для запуска, регулятор должен в конечном итоге стабилизироваться. Однако чисто резистивная нагрузка может помешать регулятору когда-либо достичь желаемого выходного напряжения. Например, если на выходе стабилизатора 5 В, и вы поместите резистор 5 Ом между VOUT и GND, а затем подадите питание на стабилизатор, выходное напряжение никогда не превысит 3,5 В, напряжение, при котором потребляемый ток достигает 700 Ом. предел мА. Таким образом, это семейство регуляторов предназначено для таких приложений, как робототехника, где любые большие нагрузки поддаются контролю и могут применяться только после завершения запуска регулятора.

      LC Всплески напряжения

      При подключении напряжения к электронным схемам первоначальный скачок тока может вызвать всплески напряжения, которые намного превышают входное напряжение. Если эти всплески превышают максимальное напряжение регулятора, регулятор может быть разрушен. Если вы подключаете напряжение более 9 В, используете провода питания длиной более нескольких дюймов или используете источник питания с высокой индуктивностью, мы рекомендуем припаять электролитический конденсатор емкостью 33 мкФ или больше рядом с регулятором между VIN и GND. Конденсатор должен быть рассчитан не менее чем на 20 В.

      Дополнительную информацию о всплесках LC можно найти в наших рекомендациях по применению «Понимание разрушительных всплесков напряжения LC».

      Этот товар часто покупают вместе с:

      2,5–9 В повышающий/понижающий регулятор напряжения с точной регулировкой и регулируемой отсечкой низкого напряжения S9V11MACMA
      Повышающий/понижающий регулятор напряжения 2,5–9 В с точной регулировкой S9V11MA
      Повышающий/понижающий регулятор напряжения 3,3 В S9В11Ф3С5

      Модификация паяльника для меньшей мощности

      Задан вопрос

      Изменено 6 лет, 11 месяцев назад

      Просмотрено 14 тысяч раз

      \$\начало группы\$

      У меня есть паяльник мощностью 60 Вт, который слишком сильно нагревается для обычной пайки электроники. Я постоянно включаю и выключаю его, используя удлинитель, чтобы контролировать его температуру, чтобы он не перегревался. Мне было интересно, существует ли какой-нибудь простой способ уменьшить его выходную мощность. Есть ли какая-то схема, которую я могу построить, которая могла бы ограничить потребляемый ток, например, до 100 мА (так что это будет железо на 12 Вт)?

      Может, соединить последовательно лампочку на 40 Вт?

      • блок питания
      • пайка

      \$\конечная группа\$

      3

      \$\начало группы\$

      Существует множество способов снизить потребляемую мощность утюга. Как говорили другие, и вы сами отметили, что это, скорее всего, будет иметь ценность в качестве учебного упражнения, а не серьезного улучшения железа.

      Утюг с регулируемой температурой — действительно очень хорошая идея для качественной пайки.

      Терморегулируемый утюг с «замкнутым контуром» регулирует мощность для достижения желаемой температуры путем изменения мощности в зависимости от показаний датчика.
      Утюг с регулируемой мощностью, который является «открытым контуром» (без датчика температуры), будет сильно различаться по температуре в зависимости от окружающей среды, например, воздушного потока и сквозняков, контакта с металлической подставкой и т. д.

      Однако 🙂 :

      Диод серии :

      Чрезвычайно простой способ уменьшить потребляемую мощность — включить диод последовательно с железной цепью.

      Замкните диод, когда требуется полная мощность.

      Помните, что сеть убивает.

      Потребляемая мощность составит около 50 % при включенном диоде.
      Номинальное напряжение диода должно соответствовать сетевому (скажем, 2 x В переменного тока), а номинальный ток должен быть как минимум равен максимальному току железа.
      Номинальная мощность должна быть как минимум равна максимальной мощности железа, что вряд ли будет проблемой.


      Лампа(ы) серии

      Если вы хотите поэкспериментировать с лампами серии, поместите патрон последовательно с линией.

      Встраивание его в удлинитель позволяет избежать взлома утюга.

      Параллельное подключение двух розеток позволяет проводить интересные эксперименты.

      Розетки с выключенной лампочкой и вставленным в розетку утюгом так же опасны, как и обычная розетка для лампы. Закорачивающий переключатель на розетке дает полную мощность.

      Таким образом можно узнать о высоком сопротивлении-нелинейности вольфрамовых нитей с температурой :-).

      \$\конечная группа\$

      2

      \$\начало группы\$

      Откажитесь от него и купите терморегулируемый утюг . Даже при более низкой мощности ваш утюг будет нагреваться, если вы не используете его некоторое время. Это будет продолжаться до тех пор, пока не установится равновесие между генерируемым теплом и теплом, отводимым в окружающую среду. Проблема в том, что при низких температурах отводится мало тепла, и температура установится при слишком высокой температуре. Скорее всего, ваши первые пайки будут плохими. Во время пайки к печатной плате и вашим компонентам отводится достаточное количество тепла, и температура падает, так что только через несколько секунд вы можете правильно паять.
      Паяльник с регулируемой температурой снижает мощность, когда паяльник не используется какое-то время, тем самым предотвращая выход из строя.

      Теоретически вы можете сделать свой утюг регулируемым по температуре, поместив термопару рядом с наконечником и переключая нагревательный элемент симистором, управляемым контуром управления. Хотя я бы купил один.

      \$\конечная группа\$

      6

      \$\начало группы\$

      Я согласен со Стивеном по поводу контроля температуры. Если это то, что вы в конечном итоге хотите, то я бы определенно купил один. Вы можете сделать свой собственный, но это потребует разумного количества времени/усилий/знаний для небольшой экономии. Вы можете приобрести бывшие в употреблении станции Metcal на eBay по довольно низкой цене, производительность которых намного лучше, чем у всего, что вы, вероятно, быстро соберете. Конечно, если это для задач/обучения, тогда дерзайте.

      Чтобы ответить на вопрос о контроле мощности:

      При меньшей мощности лампочка будет работать, но вы не сможете ее отрегулировать (кроме замены других ламп)

      Простая схема диммирования света на основе симистора будет также работают и могут регулироваться (нагрузкой будет паяльник). Возможно, вы могли бы просто использовать готовый диммер, если не хотите собирать его вместе:

      Эту концепцию можно улучшить, добавив датчик температуры для управление с обратной связью (замкнутый контур). Вы чувствуете ошибку с помощью компаратора или АЦП в сочетании с микроконтроллером и соответствующим образом настраиваете мощность.
      Для приличных результатов, вероятно, хорошей идеей будет алгоритм PID (пропорциональная интегральная производная). Простой, например. PIC16 может легко справиться с этим на скорости, необходимой для этого приложения. Я использовал аналогичную установку для управления нагретым травильным резервуаром, который я построил с элементом из нихромовой проволоки и датчиком PIC16F690/DS18B20.

      Будьте осторожны с любыми (особенно неизолированными) сетевыми цепями, подобными приведенным выше.

      \$\конечная группа\$

      4

      \$\начало группы\$

      Снижение мощности от простого к сложному:

      1. Соедините последовательно два паяльника (одинаковой мощности).

      2. Используйте регулятор скорости переменного тока (регулятор скорости двигателя).

      3. Используйте регулируемый автотрансформатор (Variac Variable Transformer, выходное напряжение 0–130 В).

      Для (2) и (3) сначала проверьте с помощью лампочки 5 Вт/15 Вт 120 В переменного тока.

      \$\конечная группа\$

      1

      Твой ответ

      Зарегистрируйтесь или войдите в систему

      Зарегистрируйтесь с помощью Google

      Зарегистрироваться через Facebook

      Зарегистрируйтесь, используя адрес электронной почты и пароль

      Опубликовать как гость

      Электронная почта

      Обязательно, но не отображается

      Опубликовать как гость

      Электронная почта

      Требуется, но не отображается

      Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

      .

      Принципы пайки | Tech

      В этой статье мы познакомим вас с принципом пайки.

      Matsusada Precision предлагает широкий ассортимент блоков питания, таких как блоки питания постоянного тока (программируемые блоки питания постоянного тока), высоковольтные блоки питания и блоки питания переменного тока. Пожалуйста, спрашивайте, если у вас есть какие-либо вопросы.

      Нажмите здесь для поиска нашей продукции.

      Что такое припой?

      Припой используется для выполнения электрических соединений. Паяльник используется для нагрева металла (основного материала) детали, подлежащей пайке. Затем припой наплавляется на металл (благодаря смачиванию и капиллярному действию) для создания сплава металла и припоя на поверхности соединения.

      Какие компоненты припоя?

      Существует множество видов припоя в зависимости от области применения и состава. Обычно использовался свинецсодержащий припой
      (эвтектический припой). Тем не менее, бессвинцовый припой (Sn97C) стал распространенным из-за повышения экологической сознательности.
      Наиболее широко используется бессвинцовый припой типа SnAgCu (Sn97C), состоящий из 96,5 % олова (Sn), 3 % серебра (Ag) и 0,5 % меди (Cu).
      Температура плавления свинецсодержащего припоя составляет примерно 183 градуса. С другой стороны, он выше, с 217 до 219.градусов в бессвинцовом припое.

      Припой

      популярен для пайки. Он имеет структуру, снаружи покрытую припоем и флюсом в центре.

      Что такое флюс?

      Флюс, используемый для припоя, изготавливается путем добавления химических веществ к натуральной растительной смоле (например, сосновой смоле). Флюс является важным элементом в паяльных работах. Поток в первую очередь выполняет следующие три роли.

      1. Плавится перед припоем (при температуре около 90°C) и удаляет любые оксиды и загрязнения, которые находятся на поверхности металла (основного материала) и расплавленного припоя.
      2. Снижает поверхностное натяжение (липкость) и улучшает смачивание припоя.
      3. Покрывает поверхность расплавленного припоя для предотвращения повторного окисления.

      Что такое основной материал?

      Основной материал — металл, который припаивается.

      Состояние поверхности основного материала

      Поверхность основного материала покрыта множеством препятствий для пайки. Металлическая поверхность, которая на первый взгляд выглядит чистой, на самом деле покрыта множеством мелкой пыли и грязи, а также удивительно большим количеством жиров и масел. Кроме того, если основной материал остается на воздухе, он соединяется с кислородом, образуя оксидную пленку.

      Форма основного материала

      Поскольку форма основного материала сильно влияет на способность к пайке и надежность соединения, должны быть выполнены следующие условия.

      1. Основной материал должен быть механически и надежно зафиксирован. В противном случае он может сместиться, что приведет к холодной пайке.
      2. Основной материал должен иметь соответствующий зазор.
      3. Температура всей области соединения должна повышаться на одинаковую величину одновременно.
      4. Структура основного материала должна предотвращать затекание припоя в ненужные места.
      5. Структура основного материала должна препятствовать разбрызгиванию флюса в опасные места.
      6. Детали, чувствительные к теплу, должны быть защищены.
      7. Не должно быть напряжения в местах соединения.

      Ключевые моменты для хорошей пайки

      1. Припой должен иметь естественный глянцевый блеск.
      2. Должны быть четко видны линии.
      3. Должны быть скругления правильной формы.
      4. Контактный угол θ должен быть небольшим.
      5. Не должно быть трещин и проколов.

      Примеры плохой пайки

      1. Слишком много флюса
      Симптом
      • Пленка флюса отрывается при вытягивании.
      Меры
      • Поднять температуру основного материала до достаточного уровня.
      • Легко возникает, когда поверхность основного материала загрязнена.
      2. Туннельный припой
      Симптом
      • Имеется внутренний зазор и только частичное склеивание.
      Мера
      • Не допускайте никаких движений, пока припой не затвердеет.
      3. Капля пайки (холодная пайка)
      Симптом
      • Поверхность припоя шероховатая, без глянцевого блеска.
      Меры
      • Понизить температуру жала паяльника.
      • Не пытайтесь чинить только паяльником, предварительно не удалив старый припой.
      4. Избыток припоя
      Симптомы
      • Нет четко видимой линии.
      • Припой течет в ненужные места.
      Измерить
      • Уменьшить количество подаваемого припоя.
      5. Выступ под пайку
      Симптом
      • Имеется выступ.
      Измерить
      • Быстро и быстро вытащить паяльник после нагрева.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
