Паяльник с регулировкой температуры

Процесс пайки электрических схем, металлоконструкций требует создания надежного соединения. Инструментом для выполнения качественной стыковки деталей является электрический паяльник. Размер спаиваемых деталей может отличается, поэтому он должен быть оснащен регулятором температуры. Тонкие и хрупкие детали требуют аккуратного подхода, иначе могут прийти в негодность. Регулировка санкционирует корректировку уровня температуры, тем самым избежать неприятных ситуаций при работе.

Паяльник с регулировкой температуры. Корректировка параметров происходит специальным механизмом. Паяльник с терморегулятором состоит из жала, корпуса, платы и набора резисторов в конструкции. Конструкция допускает производить регулировку жара при работе с различными деталями. Более дорогие образцы представляют изменяемые границы напряжения. При каждой настройке нужно подбирать соответствующее жало для контроля температуры на выходе.

Начинающему радиолюбителю важно определить, с какими параметрами требуется паяльник. Профессионалы своего дела выбирают надежные модели с регулировкой температуры. Оборудование обладает хорошими показателями спаивания, действие производится соответствием необходимым критериям.

Для каждого изделия применяется различная нагрузка, термостабилизация разрешает выбрать границы, необходимые для качественной пайки различных изделий. Паяльник сетевой с регулировкой температуры. Подбор температуры происходит в соответствие описанию материала и метода эксплуатации используемого оборудования. При выборе инструмента важно подобрать необходимые размеры настройки.

Важно обращать внимание на элемент регулировки, качественный паяльник обладает переключателем с указанными температурами минимального и максимального уровня. Тумблер отвечает за переключение напряжения, простая конструкция может не отвечать требованиям при спайке материала. Термостабилизация позволяет избежать перегрева жала при долгом простое инструмента.

Паяльник с регулировкой температуры допускает устанавливать количество выделяемого тепла жалом при мелких работах. Режимы эксплуатации:. Инструмент для радиотехнических материалов собраны в комплекте некоторые аксессуары, направление и характеристики которых могут отличаться. Необходимо ознакомиться с комплектацией, во избежание простоев, некачественных соединений.

Среднестатистический паяльник с регулятором температуры имеет:. При покупке стоит обратить внимание на длину провода, длинна должна быть не менее 1,5 метра, в этом случае, вероятно не прибегать к использованию удлинителей.

Нагревательный компонент может быть двух видов:. Комплектация паяльника с регулируемой температурой. Нагревательный прибор должен иметь смену жал, для выполнения различных процессов. Дешевыми изделиями такой модификации не предусмотрено, поэтому надо выбирать жало по типу действий. Приборы для соединения различного вида радиодеталей обладают нескольким типом характеристик.

Паяльные станции, имеющие регулировки жара и нагрузки выпускается производителем с разными элементами настройки параметров. Основные разновидности:. Изготовить компоненты, имеющее регулировку температурных объемов вероятно своими руками.

Применяется простое строение без помех, предоставляющее вероятность продлить срок службы нагревательного элемента. Надежным считается гальванический компонент, универсальность дает позволение применять конструкцию с различными модификациями и моделями.

Конструктивной особенностью прибора является ремонт тонких соединений, которые обычным способом можно прожечь. Применяются стабилизаторы на 12 и 36 В, по соответствию выходной мощности.

Существуют варианты с микроконтроллером, устанавливается в изделия при действиях с деталями повышенной чувствительности. Производительности недостаточно для быстрого разогрева жала, максимальные показатели степени нагретости не достигают более крупных механизмов.

Структура изготовлена из медной проволоки, закрученной спиральным видом. Медь способна передавать ток низкой силы, производимый небольшими трансформаторами. Регулируемые нагревательные составляющие укомплектованы термодатчиком, который отвечает за контроль наконечника.

Термопара устанавливается на рабочем жале, что допускает настроить уровень температуры до требуемого состояния. Медная спираль не пропускает через себя электрический ток, производительность агрегата останавливается, либо изменяется показатель нагрузки. Разновидности медных нагревателей:. Качество меди зависит на производительность, добавление присадок в целях экономии производителем, может существенно сократить срок службы, испортить ремонтируемые детали.

В отличие от изделий, комплектуемых нихромовой проволокой, керамическая составляющая может прослужить дольше своего конкурента. Керамический элемент дозволяет действовать при максимально допустимых порогах, сопротивление является минимальным. Электрическое напряжение распространяется по жалу, следствием чего происходит нагрев. Керамические нагреватели требуют внимания, при механических воздействиях разрушаются, приходят в негодность.

Цена паяльника с керамическим наконечником выше, поэтому важно подобрать качественной материал. Долговечная и надежная работа осуществляется путем аккуратного пользования составной частью. При выборе приспособления для пайки радиодеталей, следует обратить внимание на техническую документацию.

Пренебрегать советам профессионал не стоит, так как многолетний опыт может помочь выбору подходящего приспособления новичкам. Выбор между керамическим и обычным прибором может завести в тупик, не опытный мастер должен ознакомиться с отрицательными и положительными сторонами каждого изделия.

Достоинства медных наконечников, используемых с оборудованием регулировки температуры паяльника:. При использовании любых аппаратов сталкиваешься с рядом отрицательных сторон, керамические изделия не исключение. Разрушенное жало заменяется только оригинальным, из-за конструктивных особенностей каждой из модели.

В случае падения, нагревательный компонент трескается, теряет рабочие свойства.

Нецелесообразно для выполнения паяльных работ различного характера приобретать несколько вариантов. Повышенная интенсивность применяется при кратковременных воздействиях на элементы, хрупкие детали могут не выдержать высоких температур и прийти в негодность. Сгоревшие дорожки, расположенные вблизи контролёры могут повлиять на работу ремонтируемой детали. Меньшая мощь на выходе способствует медленному разогреву и низкой температуре.

При представленных показателях в процессе пайки нужно дольше воздействовать на материал до начала плавления. Долгосрочные нагревы могут также пагубно повлиять на плату. Во избежание серьезных последствий, следует правильно подобрать уровень отдачи путем регуляции. К примеру, для сцепления массивных предметов требуется повысить интенсивность до того момента, когда время воздействия на элементы будет меньше температуры плавления и при условии использования соответствующего припоя.

Переключатель простого типа дает выбрать положение в двух направлениях. Агрегат эксплуатируется на минимальных и максимальных величинах отдачи, дозволяя лишь экономить электроэнергию. При минимальном уровне жало поддерживается необходимой степенью нагрева на подставке, нажатие на переключатель разогревает его.

Изделием, оснащенным указанным типом переключателя выполнить качественное слияние металлов затруднительно, так как отсутствует полная настройка параметров. Диммируемые разновидности регулируемых устройств позволяют выбрать важные параметры.

Устройство включает диммер, который присутствует в сетке между кабелем питания и нагревательным элементом. Регулировка производится путем контроля вольтажа, данные механизмы популярны среди начинающих радиолюбителей, за счет не высокой цены.

Более свершенные системы обладают блоком управления, состоящим из набора регуляторов и микросхем. Компактность позволяет разместить чертеж в рукоятке паяльника, что очень удобно в процессе. Управляющий датчик располагается снаружи корпуса, что дает возможность выбирать показатель не отрываясь от процесса пайки. Существуют паяльники, имеющие внешний блок питания. Такое устройство делает возможным работать со стабильным напряжением на выпрямленном токе. Агрегат настраивает параметры разностей потенциалов электросети вне зависимости от режимов, некоторыми действиями это условие должно обязательно соблюдаться.

Разновидности блоков управления могут ввести в ступор, при важной мобильности, лучше обратить внимание на внутреннее расположение. Внешние блоки позволяют производить более качественный контакт, разновидностью является паяльная станция, которой предусмотрен фен. Изготовление паяльника, имеющего регулировку своими руками требует знаний электротехники.

При наличии опыта, предлагается изготовить механизм из обычного нагревательного элемента, мощностью 60 Ватт. Качественные соединения могут быть выполнены только при использовании балансира величины нагрева. Сборка производится путем реализации некоторых доработок и предполагают использование доступных материалов. Простейшая система включает:. Схема терморегулятора для низковольтного паяльника. Монтаж модели возможен без применения платы, в корпусе блока питания любого размера. Соединение размещается на корпусе резистора, к которому примыкает разъем корректирования степени нагрева.

Результатом можно получить регулируемый девайс с выходной мощностью до 60 Ватт. Схематичный чертеж для более мощных устройств включают несколько другие компоненты. Максимально допустимая нагрузка — Ватт, достаточное для бытового устройства. Варианты схем в зависимости от ограничителя мощности Мощность устройства можно регулировать несколькими способами, отличия состоят в применении полупроводникового контроллера, выполняющего необходимые задачи.

Схемы могут быть построены с применением нескольких составных частей, в зависимости от назначения:. В большинстве случаев применяется тиристор или симистор, точная отладка регулируется с помощью добавленного схемой микроконтроллера. При вращении ручки регулировки происходит изменение напряжения, проверка производится под нагрузкой, то есть при включенном паяльнике.

Регулировка температуры паяльника своими руками

Паяльник — это инструмент, без которого домашнему мастеру не обойтись, но устраивает прибор не всегда. Дело в том, что обычный паяльник, не имеющий терморегулятора и нагревающийся вследствие этого до определенной температуры, обладает рядом недостатков. Если при непродолжительной работе без регулятора температуры вполне возможно обойтись, то у обычного паяльника, длительное время включенного в сеть, его недостатки проявляются в полной мере:. Еще один выход из положения — применение в качестве регулятора температуры промышленного светорегулятора, но они не всегда имеются в продаже. Работает этот регулятор температуры следующим образом: в исходном состоянии контакты выключателя SA замкнуты и ток протекает через нагревательный элемент паяльника во время как положительных, так и отрицательных полупериодов рис. При нажатии на кнопку SA его контакты размыкаются, но полупроводниковый диод VD пропускает ток лишь во время положительных полупериодов рис.

Виды паяльников с регуляторами мощности. Для чего нужна регулировка температуры жала паяльника. Способы самостоятельного изготовления.

Собираем простую схему регулятора мощности для паяльника своими руками

Моделей паяльников в магазинах множество — от дешёвых китайских до дорогих, со встроенным регулятором температуры, продаются даже паяльные станции. Другое дело, нужна ли та же станция, если подобные работы нужно выполнять раз в год, а то и реже? Проще купить недорогой паяльник. А у кого-то дома сохранились простые, но надёжные советские инструменты. Паяльник, не оснащённый дополнительным функционалом, греет на полную, пока вилка в сети. А отключённый, быстро остывает. Перегретый паяльник способен испортить работу: им становится невозможно прочно припаять что-либо, флюс быстро испаряется, жало окисляется и припой скатывается с него. Недостаточно нагретый инструмент и вовсе может испортить детали — из-за того что припой плохо плавится, паяльник можно передержать впритык к деталям. Чтобы сделать работу комфортнее, можно собрать своими руками регулятор мощности, который ограничит напряжение и тем самым не даст жалу паяльника перегреваться.

Регулятор мощности паяльника своими руками

Полезные советы. Регулятор Мощности Паяльника — Страница 13 — Мастерская Простой регулятор температуры паяльника Мастер-класс своими руками. Регулятор температуры паяльника своими руками: схемы устройств. Простейший регулятор температуры жала паяльника.

Для качественной работы требуется поддерживать тепловую мощность паяльника на определенном уровне.

Как сделать регулятор температуры паяльника своими руками

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Простой регулятор температуры паяльника.

Простой регулятор температуры паяльника

При работе с паяльником часто возникает необходимость регулировки его мощности. Это необходимо при выборе оптимальной температуры жала паяльника, так как при слишком низкой температуре плохо плавится припой, а при слишком высокой температуре происходит перегрев жала и его разрушение, а пайка оказывается некачественной. Кроме того, любителю часто приходится выполнять при помощи пайки различные работы, для которых требуется разная мощность паяльника. Для регулировки мощности используется большое количество различных схем. Примерами могут служить такие:. Самым простым регулятором мощности для паяльника является схема с переменным резистором. В таком варианте последовательно с паяльником включается переменный резистор.

Регулятор мощности для паяльника своими руками. Регулятор У таких паяльников флюс моментально испаряется, образуются окислы и жало находится в постоянно Самодельный двухступенчатый регулятор температуры.

Регулятор температуры жала паяльника

Регулятор температуры жала паяльника своими руками

Многие паяльники продаются без регулятора мощности. При включении в сеть температура повышается до максимальной и остаётся в таком состоянии. Для её регулировки нужно отключать прибор от источника питания. У таких паяльников флюс моментально испаряется, образуются окислы и жало находится в постоянно загрязнённом состоянии.

Пять способов регулировки температуры паяльника

Поскольку процесс пайки связан с расплавлением припоя, необходимо всегда выдерживать оптимальную температуру нагрева. Учитываются следующие факторы:. Если вы просто спаиваете провода, достаточно знать мощность паяльника и примерную температуру плавления припоя. Критерий простой — быстрый или медленный нагрев.

Процесс пайки электрических схем, металлоконструкций требует создания надежного соединения.

Паяльник с регулировкой температуры своими руками

Для ее изготовления вам понадобится проволочный переменный резистор типа СП либо аналогичный и жестяная коробка из-под кофе. Просверлив, по центру дна банки отверстие и устанавливаем там резистор, и осуществляем разводку. Данный и очень простой девайс повысит качество пайки а также сможет защитить жало паяльника от разрушения из-за перегрева. Гениальное — просто. По сравнению с диодом переменный резистор не проще и ненадежнее.

Типичной проблемой при работе с паяльником является обгорание жала. Связано это с его большим нагревом. Во время работы паяльные операции требуют неодинаковой мощности, поэтому приходится использовать паяльники с разной мощностью.

схема регулятора температуры для паяльника

С помощью паяльной станции регулировка температуры жала инструмента осуществляется с высокой точностью. При этом если станция оснащена термофеном, то это позволяет выполнять пайку без ограничения величины мощности. Блок питания и электронная система управления находятся в отдельном блоке. Правильно подобранная паяльная станция обеспечит высочайшее качество пайки любых компонентов электронных схем.

Станции паяльные

Преимущество инструмента, оснащенного регулятором мощности:

• при паянии исключается порча чувствительных к температуре паяния деталей и не отслаиваются дорожки на плате;
• на работоспособность не влияет смена марки припоя;
• флюс не дымит;
• не изнашивается жало;
• не перегревается жало;
• экономится потребление электрической энергии;
• продлевается срок эксплуатации инструмента.

Покупные конструкции таких устройств с регулировкой температуры стоят не дешево, цена на них зависит от конструктивных особенностей. Особенно дорого стоят паяльные станции с термофеном. Поэтому при наличии определенных навыков и знаний можно самому изготовить как простейшей, так и более сложной конструкции регулируемый паяльник.

Регулятор мощности для паяльника своими руками можно собрать по схемам примитивным и, задействовав микропроцессор с отображением информации. Это зависит от желания, квалификации и возможностей того, кто хочет сделать такое устройство, ведь конечный результат паяния определяет качество работы любого устройства, где в схеме присутствуют электронные компоненты. Потратив немного времени, можно имеющийся в наличии паяльник сделать регулируемым.

Терморегулятор – своими руками

Невзирая на большой выбор готовых изделий, многие предпочитают собрать схему терморегулятора для инкубатора своими руками. Простейший вариант, представленный ниже, был одной из самых массовых радиолюбительских конструкций в 80-е годы. Несложная сборка и доступная элементная база перетягивали недостатки – зависимость от температуры в помещении и неустойчивость к сетевым помехам.

Радиолюбительские схемы на операционных усилителях часто превосходили по эксплуатационным характеристикам промышленные аналоги. Одну из таких схем, собранную на ОУ КР140УД6, под силу повторить даже новичкам. Все детали встречаются в бытовой радиоаппаратуре конца прошлого века. При исправных элементах схема начинает работать сразу и нуждается только в калибровке. При желании можно найти подобные решения на других ОУ.

Сейчас все больше схем делается на PIC-контроллерах – программируемых микросхемах, функции которых изменяются путем прошивки. Выполненные на них терморегуляторы отличаются простой схемотехникой, по функциональным возможностям не уступая лучшим промышленным образцам. Схема ниже приведена только в качестве иллюстрации, поскольку требует соответствующей прошивки. Если у вас имеется программатор, на радиолюбительских форумах несложно скачать готовые решения вместе с кодом прошивки.

От массы термодатчика напрямую зависит быстрота срабатывания регулятора, ведь излишне массивный корпус обладает большой инертностью. «Загрубить» чувствительность миниатюрного терморезистора или диода можно, надев на деталь отрезок пластикового кембрика. Иногда для герметичности его заполняют эпоксидной смолой. Для однорядных конструкций с верхним нагревом датчик лучше размещать непосредственно над поверхностью яиц на равном удалении от нагревательных элементов.

Инкубация – не только прибыльное, но и увлекательное занятие. Совмещенное с техническим творчеством, для многих оно становиться хобби на всю жизнь. Не бойтесь экспериментировать и желаем вам успешного воплощения проектов в жизнь!

Обзор терморегуляторов для инкубатора — видео

Представляю электронную разработку — самодельный терморегулятор для электрического отопления. Температура для системы отопления, устанавливается автоматически исходя из изменения уличной температуры. Терморегулятору не нужно в ручную, вносить и менять показания для поддержания температуры в отопительной системе.

В теплосети, есть подобные приборы. Для них четко прописаны соотношение средне суточной температур и диаметра стояка отопления. На основании этих данных, задается температура для системы отопления. Данную таблицу теплосети взял за основу. Конечно, некоторые факторы мне неизвестны, здание может оказаться к примеру, не утепленным. Теплопотери такого здания будут большими, нагрева может оказаться недостаточным для нормального отопления помещений. В терморегуляторе есть возможность вносить корректировки для табличных данных. (дополнительно можно прочитать материале по этой ссылке).

Я планировал показать видео в работе терморегулятора, с эклектическим котлом (25Кв), подключенным в систему отопления. Но как оказалось, здание, для которого все это делалось, долгое время было не жилое, при проверке, отопительная система практически вся пришла в негодность. Когда все восстановят, не известно, возможно это будет и не в этом году. Так как в реальных условиях я не могу настраивать терморегулятор и наблюдать динамику изменяя температурных процессов, как в отоплении, так и на улице, то я пошел другим путем. Для этих целей соорудил макет отопительной системы.

Роль электрокотла, выполняет стеклянная пол литровая банка, роль нагревательного элемента для воды- пятьсот ватный кипятильник. Но при таком объема воды, данной мощности было в избытке. Поэтому кипятильник подключил через диод, понизив мощность нагревателя.

Соединенные последовательно, два алюминиевых проточных радиатора, выполняют отбор тепла из отопительной системы, образуя подобие батареи. При помощи кулера создаю динамику остывания отопительной системы, так как программа в терморегуляторе отслеживает скорость нарастание и спад температуры в отопительной системе. На обратке, расположен цифровой датчик температуры T1, на основании показаний которого поддерживается заданная температура в отопительной системе.

Чтобы система отопления начала работать, нужно чтобы датчик T2 (уличный) зафиксировал понижение температуры, ниже +10С. Для имитации изменения уличной температуры, сконструировал мини холодильник на элементе пельтье.

Описывать работу всей самодельной установки нет смысла, все заснял на видео.

Некоторые моменты о сборке электронного устройства:

Электроника терморегулятора, размещается на двух печатных платах, для просмотра и распечатки понадобится программа SprintLaut, не ниже версии 6.0. Терморегулятор для отопления крепится на дин рейку, благодаря корпусу серии Z101, но нечто не мешает расположить всю электронику в другой корпус подходящий по размерам, главное чтобы вас устраивало. В корпусе Z101 не предусмотрено окно для индикатора, так что придется самостоятельно разметить и вырезать. Номиналы радиодеталей указаны на схеме, кроме клеммников. Для подключения проводов я применил клеммники серии WJ950-9.5-02P (9шт.) но их можно заменить на другие, при выборе учитывайте чтобы шаг между ножками совпадал, также высота клеммника не мешала закрываться корпусу. В терморегуляторе применяется микроконтроллер, который нужно запрограммировать, конечно, прошивку я также предоставляю в свободном доступе (возможно в процессе работы придется дорабатывать). Прошивая микроконтроллер, установите работу внутреннего тактового генератора микроконтроллера на 8Мгц.

P.S.

Конечно, отопление дело серьезное и скорей всего придется доработать устройство, так что законченным устройством пока нельзя назвать. Все изменения, которым подвергнется терморегулятор я в дальнейшем внесу.

Рассмотрена простая конструкция терморегулятора изготовленого своими руками для поддержания требуемой температуры внутри погреба при хранении овощей в зимнее время года. Питание схемы осуществляется от стандартного сетевого напряжения 220 вольт.

Эту конструкцию проще всего собрать своими руками, в роли температурного датчика используется цифровой модуль DS18B20 с диапазоном измерения от -55 до 125 °С. Самодельное устройство имеет всего две кнопки управления «+» и «-» для настройки требуемых градусов, шаг настройки 0,5 °С. Arduino управляет работой модуля DS18B20 c гистерезисом в 0,5 °С. Если в течении трех секунд не будет регулирования градусов, дисплей покажет текущую температуру. Значение которой сохраняется в энергонезависимой памяти.

Скетч для программирования платы Arduino можно взять , схема соединения показана на рисунке ниже. Печатка не изготавливалась, т.к использовал для сборки макетную плату.

С помощью микросхемы MAX6675 можно измерить ТЭДС (термоэлектродвижущую силу) термопары типа К, результат измерения выводится в градусах Фаренгейта и Цельсия

Рассмотрим две самодельных конструкции, одна прототип (верхняя на рисунке), подсмотрена в журнале моделист конструктор и ее модернизированный вариант, чуть ниже
Терморегулятор своими руками схема
В модернизированном варианте, на сопротивлениях R1- RЗ выполнен делитель напряжения, Вольты идущие через него стабилизируется с помощью стабилитрона Д814Б. Сопротивление R3 это 10-килоомный терморезистор КМТ-12, его можно заменить на ММТ-1, ММТ-9, ММТ-12 или аналогичные. В верхнем плече делителя — два сопротивления: переменный номиналом 1,5-2,2 кОм с линейной характеристикой, его ручка настройки выносится на лицевую панель с градуировкой коррекция и подстроечный R2 сопротивлением 1,5-47 кОм, для грубой настройки.

Четкая зависимость сопротивления терморезистора от температуры позволяет применить его в качестве датчика, изменяющего уровень напряжение на входах 1 и 2 DD1.1 К561ЛА7. Ручками настройки сопротивлений R1 и R2 выставляется уровень срабатывания цифровой логики. Емкость С1 ликвидирует дребезг DD1 в момент переключения. Благодаря сопротивлениям R5 и R6 выход К561ЛА7 гальванически увязывается с транзисторным ключом на КТ972, в коллекторную цепь которого включено реле К1. Оно, через свои фронтовые контакты, запускает магнитный пускатель К2, включающий нагрузку обычный бытовой нагреватель с встроенным вентилятором мощностью от 1,5 кВт и более.

Настройка, осуществляется с помощью сопротивлений R1 и R2 которыми задают температуру, требуемую для поддержания в погребе или овоще-хранилище. Первоначально, установив их ручки в среднее положение и поместив датчик в среду с необходимой температурой, при медленном вращении ручки определяют такой угол поворота R2, при котором срабатывает реле.

Принцип работы схемы предельно прост: если на управляющем электроде TL431 напряжение вые 2,5 В (задается внутренним опорным напряжением) микросборка, открыта и через нагрузку течет ток. Если же уровень опорного напряжения чуть снижается TL431 закрывается и отсоединяет нагрузку.

При этом микросхема-стабилитрон применяется в роли компаратора, но с одним входом. Такое применение микросборки позволяет максимально упростить конструкцию и уменьшить количество радиокомпонентов.

Напряжение на управляющем электроде формируется с помощью делителя на резисторах R1, R2 и R4. В качестве сопротивления R4 взят терморезистор с отрицательным ТКС, т.е с повышением температуры его сопротивление снижается. Если напряжение на первом пине стабилитрона более 2,5В он открыт, реле включено, симистор D2 включает нагрузку. С повышением температуры номинал сопротивления терморезистора снижается, напряжение падает ниже 2,5В – реле отключается вместе с нагрузкой. С помощью сопротивления R1 осуществляется настройка температуры срабатывания терморегулятора. Реле можно взять любое на 12 вольт, например РЭС-55А.

Конструкция небольшая и состоит всего из двух блоков- измерительного на базе компаратора на ОУ 554СА3 и коммутатора нагрузки до 1000 Вт построенного на регуляторе мощности КР1182ПМ1.

На третий прямой вход ОУ поступает постоянное напряжение с делителя напряжения состоящего из сопротивлений R3 и R4. На четвертый инверсный вход подается напряжение с другого делителя на сопротивлении R1 и терморезистор ММТ-4 R2.
Терморегулятор своими руками схема на КР1182ПМ1
Устройство должно быть настроена так, что при понижение температуры в погребе до трех градусов Цельсия то из-за уменьшения сопротивления терморезистора ММТ-4 произойдет разбалансировка напряжения на выходе компаратора и установится логический ноль и сработает реле, которое своими контактами коммутирует фазовый регулятор на микросхеме КР1182ПМ1.

Подстроечное сопротивление R4 используется для точной настройки требуемых значений температурного режима. Откалибровать терморегулятор для погреба можно используя обычный ртутный термометр.

Реле обязательно должно быть герконовым с небольшим током потребления. Более мощное реле применять нельзя, т.к реле подключено напрямую к выходу ОУ ток нагрузки должен быть не более 50 мА.

Главное достоинство данной схемы это приемлемая точность, без какой либо калибровки, при максимальной упращенной конструкции.

Главным компонентом схемы терморегулятора является микроконтроллер PIC12F629

фирмы Microchip и датчика температуры фирмы Dallas. Эти вполне себе современные компоненты способны принимать и передавать информацию в цифровом коде по одной шине, используя 1-Wire интерфейс.

Температурный диапазон хранится в EEPROM микроконтроллера PIC12F629. Его можно задавать с разрешением в 1 градус, от — 55 до +125.

После включения устройства, микроконтроллер включает реле, и начинает светиться светодиод HL1, говоря о работоспособности устройства. Затем сравнивается значение текущей температуры с датчика DS18B20 и установленной, и если текущая температура будетниже нижнего порога, то реле остается включенным, как и нагреватель подсоединенный через фронтовые контакты.

Далее микроконтроллер сравнивает температуру в погребе с заданным верхним значением. Как только этот предел достигнут, микроконтроллер формирует код и отключает реле, до тех пор, пока микроконтроллер не обнаружит понижение температуры ниже нижнего установленного предела.

При потребуется установить значение верхнего (адрес 0×01) и нижнего (0×00) порога температуры. Саму прошивку можно скачать по зеленой ссылочке, чуть выше.

Простейший регулятор мощности из проволочного резистора

Как залудить паяльник: подготовка и уход за паяльником

Простейший регулятор температуры паяльника своими руками можно создать, применив всего 2 элемента: проволочный резистор мощностью 25 Вт, сопротивлением 1кОм (СП5-30) и ручку поворотного типа. Резистор необходимо заключить в корпус (обязательно выполненный из диэлектрического материала), надежно закрепив его там. Остается на ось резистора надеть ручку и можно плавно регулировать мощность. На корпусе проделываются гнезда для вилки, или подпаиваются провода паяльника, а также устанавливается шкала. Простейшее устройство готово.

Принципиальная схема и конструктивное исполнение

Обратите внимание! Мощность такого инструмента не превышает 25 Вт.

Что необходимо для работы?

Чтобы сделать простой терморегулятор, необходимо заранее подготовить следующий набор инструментов:

• флюс и припой;
• кислота;
• лупа;
• плоскогубцы;
• изолента;
• отвертки;
• паяльник импульсный.

Кислотой вытравливают дорожки. Можно использовать обычный паяльник. Главное, чтобы жало было тонкое.

В зависимости от предназначения устройства, схема может незначительно отличаться, но обычно требуются:

• печатная плата и форгированный текстолит;
• полупроводник с медными проводами;
• красные стандартные светодиоды и лампочки;
• терморезисторы, стабилитроны, тиристоры;
• внутренний генератор 4Мгу и дисплей.

Последние требуются тогда, когда создают устройства цифрового типа на микроконстроллере. Необходимо заранее позаботиться о безопасном и удобном месте для работы.

В отличие от заводского устройства, отремонтировать терморегулятор, сделанный своими руками, гораздо проще. Все остальные элементы известны, поэтому проверить, какое неисправно и провести замену не представляется сложным.

Регулятор мощности двухступенчатый

Для изготовления двухступенчатого устройства понадобится 2 элемента: выпрямительный диод 1N4007 на ток от 1 А и выключатель. Регулируют изделие следующим образом: при включении в рабочее положение выключателя на жало подается напряжение, при размыкании оно падает наполовину, что позволяет поддерживать температуру жала в щадящем режиме, т.е. он не перегревается и не остывает. Устройство хорошо себя зарекомендовало в тех случаях, когда приходится делать перерывы в работе.

Внешний вид диода 1N4007

Схема регулятора мощности с диодом и выключателем

Детали включаются параллельно друг другу в разрыв питающих проводов. Можно схему дополнить светодиодом, включив его на выход регулятора. По степени яркости свечения определяется выходное напряжение. При этом в схеме обязательно должен присутствовать ограничивающий резистор. Он включается последовательно со светодиодом.

Двухрежимная схема на тиристоре

Как сделать паяльник своими руками

Прибор, изготовленный по схеме, указанной на рис. ниже, применяется для паяльников мощностью не выше 40 Вт. Потребуется диод с током не более 1 А на напряжение 400 В, тиристор КУ101Г и резистор СП-1. Собирается в корпусе от зарядного устройства, вышедшего из строя, или для этих целей можно применить любую другую коробку из пластика. Можно использовать корпус розетки удлинителя одинарный или тройник.

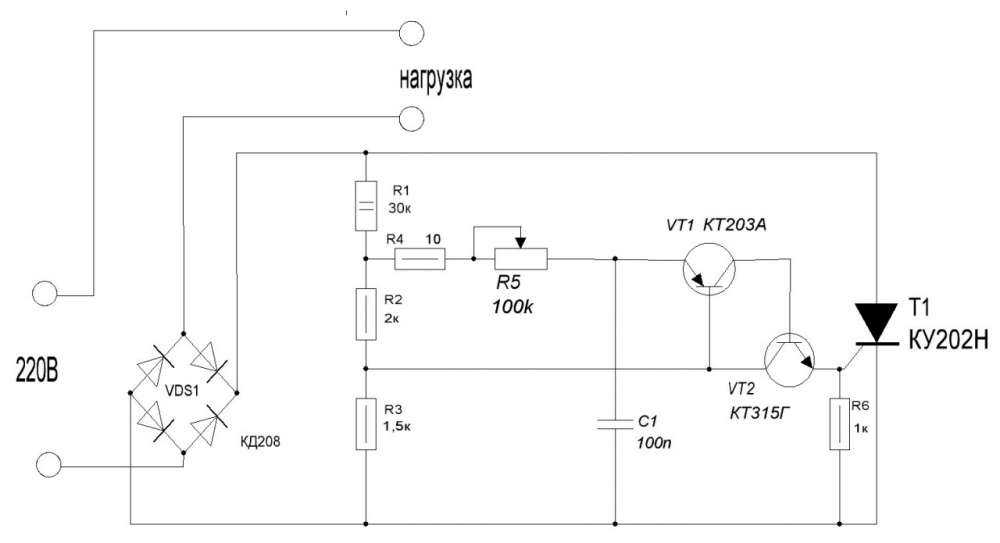

Принципиальная схема собранного регулятора мощности

Внешний вид регулятора мощности

Для паяльников большой мощности (до 300 Вт) регулятор собирается по схеме, указанной на рис. выше.

Принципиальная схема для паяльника мощностью до 300 Вт

Здесь 2 части (силовая и управляющая) выполнены отдельно. Работает такое устройство следующим образом: когда тиристор закрыт (его работой управляют 2 транзистора), на жало подается половина напряжения питания. Резистор R2 регулирует температуру в диапазоне 50 ÷ 100%. Все детали необходимо разместить на плате (см. рис. ниже), которую затем разместить в корпусе розетки-удлинителя или любом другом, у котрого размеры будут подходить.

Обратите внимание! Все выводы компонентов должны быть изолированы термоусадочной трубкой, чтобы предотвратить замыкание.

Внешний вид платы с деталями и их расположение

Принцип работы

Терморегулятор фиксирует и регулирует температуру. Прибор чаще всего используется на производстве, но в быту они монтируются в устройства, в которых сушатся овощи, в отопительные и водные системы, теплые полы и так далее. В основе работы устройства находится принцип измерения температуры.

Рекомендуем вашему вниманию — доставка полуторных и двуспальных евро семейных пледов и покрывал из флиса

Данные о физической величине передаются на блок управления. В зависимости от замера, осуществляется соответствующий сценарий.

Если это термореле, задействуется простая механическая схема управления. Она заключается в установлении определенного температурного порога, при котором и передается сигнал.

Дополнительные функциональные возможности требуют установки контроллера.

Данный элемент позволяет расширить температурный диапазон. Кроме того, контроллер в значительной степени продлевает срок службы терморегулятора.

Регулятор мощности с отображением информации

Паяльник 12 вольт

Принципиальная схема

На рисунке выше изображена принципиальная схема терморегулятора на микроконтроллере. С его помощью отображается уровень мощности на индикаторе и осуществляется отключение прибора, если он длительное время не работает. Информация о мощности отображается цифрами от 0 до 9, где ноль означает, что устройство не включено. Цифры от 1 до 9 символизируют уровень освещенности, где 9 свидетельствует о работе на полную мощность. С помощью 2 кнопок можно уменьшать или увеличивать величину напряжения.

Устройство имеет 2 модуля (платы): силовую и цифровую. Собран регулятор для паяльника на широко распространенном микроконтроллере PIC16F628A. Тактирование выполняется встроенным генератором на частоте 4 МГц. Силовая плата имеет элементы без трансформаторного питания и фильтр, служащий для понижения помех. На цифровой плате расположены такие компоненты, как микроконтроллер и индикатор семисегментный.

Переменное сопротивление регулирует длительность импульсов. Можно все элементы схемы расположить и на одной плате, но это сделает устройство громоздким. А так 2 эти платы поместятся в небольшом корпусе, например, пластмассовой мыльнице.

Внутреннее расположение элементов регулятора напряжения на микроконтроллере

Регулятор мощности с использованием симистора

Схема регулятора мощности с симистором и светодиодом

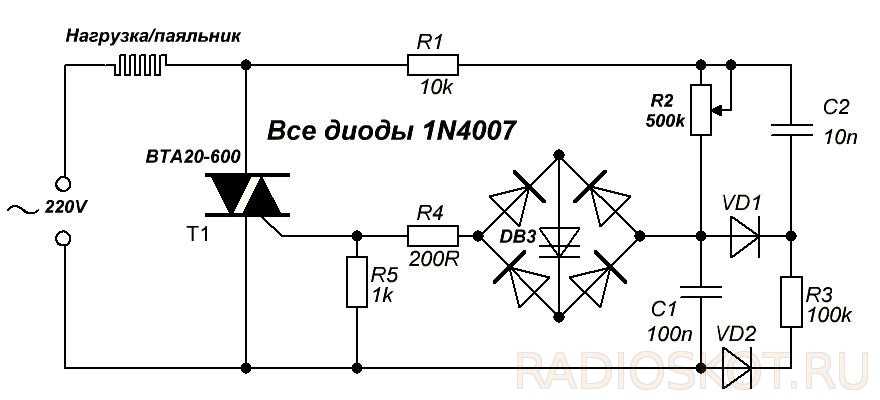

Схема регулятора мощности с симистором и диодным мостом

Симистор – это два тиристора, соединенных вместе. Это позволяет проводить ток в обоих направлениях. С его помощью мощность регулируется от 0 до 100%. В первом случае для создания схемы понадобится всего 7 деталей (2 резистора, конденсатор, диод, динистор, симистор и светодиод), во втором – 11 деталей (5 резисторов, диодный мост, 2 конденсатора, 2 диода и симистор). На схемах указаны их номиналы.

Расположение деталей на плате

Проверка работоспособности

По какой бы схеме ни было изготовлено устройство своими руками, его работоспособность необходимо проверить. В рабочую цепь должен включаться сам паяльник. Он является нагрузкой.

В конструкциях терморегуляторов для паяльников, где в схемах задействован светодиод, это сделать просто. Изменение яркости свечения говорит о том, что созданная конструкция работает. Для остальных проверку необходимо осуществлять с подключенной к схеме лампой накаливания. При наличии в цепи последовательно расположенного светодиода с резистором проверку осуществляют с помощью индикатора. Если он не будет светиться, то необходимо осуществить регулировку, т.е. подобрать резистор.

Обратите внимание! Для паяльников мощностью 100 Вт и выше в схемах регулятора необходимо симисторы или тиристоры устанавливать на радиаторы.

Регулятор мощности, сделанный собственными руками или купленный в торговой сети, позволит в процессе пайки использовать ту температуру нагрева жала, которая будет качественно соединять необходимые компоненты. Это позволит избежать таких неприятностей, как порча деталей или выход их из строя, улучшит процесс пайки и сэкономит потребление электроэнергии.

Вступление.

Я много лет тому назад изготовил подобный регулятор, когда приходилось подрабатывать ремонтом р/а на дому у заказчика. Регулятор оказался настолько удобным, что со временем я изготовил ещё один экземпляр, так как первый образец постоянно обосновался в качестве регулятора оборотов вытяжного вентилятора. https://oldoctober.com/

Кстати, вентилятор этот из серии Know How, так как снабжён воздушным запорным клапаном моей собственной конструкции. Описание конструкции >>> Материал может пригодиться жителям, проживающим на последних этажах многоэтажек и обладающих хорошим обонянием.

Мощность подключаемой нагрузки зависит от применяемого тиристора и условий его охлаждения. Если используется крупный тиристор или симистор типа КУ208Г, то можно смело подключать нагрузку в 200… 300 Ватт. При использовании мелкого тиристора, типа B169D мощность будет ограничена 100 Ваттами.

Найдите лучшую температуру паяльника для вашего проекта

Вы новичок в пайке? Если это так, вам должно быть интересно, какая оптимальная температура для пайки? С опытом вы сможете установить температуру самостоятельно, однако мы представляем вам несколько советов, которые помогут вам начать работу.

В этой статье вы найдете простой способ найти правильную температуру для вашего проекта. Вы также узнаете, какие другие факторы следует учитывать при установке температуры.

Всегда соблюдайте меры безопасности при пайке, так как вы работаете с высокими температурами и токсичными веществами.

Теперь приступим.

Схема

Что такое пайка и чем она может помочь?

Пайка — это метод соединения двух компонентов путем плавления небольшого куска металла, называемого припоем. Температура плавления присадочного металла обычно ниже, чем у двух других компонентов.

Преимущество пайки заключается в том, что с ее помощью легко получить прочные и постоянные соединения, которые будут долговечными и надежными. В то же время можно разорвать эти соединения путем распайки.

Какова температура плавления припоя?

Припой изготавливается либо из благородных металлов, либо из сплавов благородных металлов. Следовательно, температура плавления варьируется от припоя к припою. Наиболее распространенный припой состоит из 60% свинца и 40% олова. Этот тип припоя плавится при 183 ℃. Он становится полностью жидким при 190 ℃ .

Однако припои, не содержащие свинец, плавятся при более высоких температурах. Следовательно, вот простой способ выяснить, какая температура подходит для вашего проекта.

Простая техника определения нужной температуры

1. Поверните ручку паяльника на самую низкую температуру
2. Включить паяльник
3. Прикоснитесь припоем к наконечнику
4. Если припой не плавится, поверните шкалу вверх только на одно деление и подождите минуту.
5. Продолжайте поворачивать циферблат, пока не найдете температуру, при которой припой медленно плавится.
6. Теперь увеличьте температуру на 183 ℃. Это идеальная температура для медленной пайки.

Примечание. В идеале припой не должен плавиться на шаге 4. Если это произойдет, рассмотрите диапазон температур используемого паяльника и решите, нужно ли искать альтернативы. Вы также должны учитывать температуру плавления припоя и компонентов, которые вы собираетесь паять.

Проверьте, не перегрелся ли ваш паяльник

Иногда ваш паяльник может быть слишком горячим, и простой способ определить, перегрелся ли он, — посмотреть, быстро ли отходит припой. Прежде чем начать свой проект, просто потренируйтесь на куске металлолома. Для этого используйте вышеупомянутую технику.

Общее эмпирическое правило: проверьте, не превышает ли температура вашего паяльника 400℃. Большинство материалов, доступных на рынке, имеют температуру плавления ниже этой.

Проверьте, не слишком ли холодный паяльник

Если паяльник слишком холодный, свариваемое соединение будет непрочным. Такой стык называется холодным стыком. Вот некоторые из проблем, которые могут возникнуть из-за этого —

• Электрические цепи могут разорваться
• Низкая проводимость
• Стеклянные предметы могут развалиться

Такие проблемы могут привести к травмам, а иногда даже к летальному исходу. Простой способ определить, слишком ли холодно железо, — посмотреть, сколько времени требуется, чтобы металл тек. Если припой расплавится и потечет более чем за 2 секунды, возможно, вам придется увеличить нагрев.

Еще одна вещь, которую нужно проверить, — выглядят ли ваши суставы гладкими и блестящими. Если они шероховатые по текстуре, возможно, вам придется найти другой паяльник.

Влияние температуры на пайку

Существует три типа пайки в зависимости от температуры: пайка твердым припоем, мягкая пайка и пайка твердым припоем.

Пайка: когда вы нагреваете паяное соединение, но не соединяемые металлы

Мягкая пайка: когда вы нагреваете припой и соединения

Твердая пайка: когда вы используете паяльную лампу для создания высоких температур для соединения компонентов

Мягкая пайка является широко используемым методом, а диапазон температур для мягкой пайки составляет от 82 ℃ до 420 ℃. Соединения, выполненные мягкой пайкой, не такие прочные, как твердая пайка, но мягкая пайка имеет наименьшую вероятность повреждения.

Другие факторы, влияющие на температуру паяльника

Мощность: чем выше мощность, тем выше температура. Следовательно, если вам нужна более высокая температура, выберите модель с более высокой мощностью.

Наконечники: Большие наконечники обеспечивают лучшую теплопередачу. Кроме того, наконечники следует чистить и обслуживать должным образом, иначе они могут повлиять на теплопередачу и привести к неисправным соединениям.

В заключение, есть много факторов, которые влияют на правильную температуру для вашего проекта. Всегда рекомендуется потренироваться на кусках металла, прежде чем приступить к реальному проекту, особенно если вы новичок в пайке. Надеюсь, вам понравился этот контент, следите за обновлениями!

Как проверить работу паяльной станции HAKKO

1 октября 2020 г. Джоэл Каррильо

Если вы когда-либо пользовались паяльником, то понимаете важность сохранения работоспособности устройства в соответствии с заводскими спецификациями.

Мы в Hakko понимаем потребности наших клиентов и создали этот пост, чтобы лучше понять, как проверить работу паяльника.

Если вы сомневаетесь в своей паяльной станции, советуем продолжить чтение.



Зачем проверять работу паяльной станции?

Любая паяльная станция может быть проверена на соответствие установленным спецификациям или текущим рекомендациям IPC J-STD-001. Рекомендуется периодически проверять, что паяльник работает в соответствии со спецификациями и соответствует или превышает любые установленные допуски по температурной стабильности и точности.

Проверка необходима, когда обнаруживается расхождение между отображаемой «эталонной» температурой и фактической измеряемой температурой, или каждый раз, когда вы меняете паяльное жало, нагреватель или наконечник для пайки.



Как проверить работоспособность паяльной станции?

Здесь мы объясним, как проверить работоспособность вашей паяльной станции.



Что означает калибровка паяльной станции и зачем мы это делаем?

Давайте сначала разберемся, что означает термин «калибровка».

Калибровка с помощью паяльных станций – это процесс сертификации, который обычно выполняется для удостоверения того, что фактическая температура, измеренная на жалом паяльника, находится в пределах определенного допуска заданной температуры или «эталонной» температуры на изделии. Это также проверка того, что потенциал между наконечником и землей и сопротивление между наконечником и землей находятся в определенных пределах.

Большинство высококачественных паяльников изготавливаются таким образом, чтобы отклонения от регулирования температуры с обратной связью и дрейф точности системы во времени были относительно небольшими. После установки на заводе точность температуры паяльника очень хорошая, даже в тех случаях, когда жало заменено жалом другой формы.

В то время как изменение формы наконечника оказывает небольшое влияние на точность определения температуры наконечника, изменение источника нагрева (нагревательного элемента или картриджа) может иметь более значительное влияние. Вот где процесс калибровки становится важным.

Если вы чувствуете, что производительность вашей паяльной станции не соответствует ожидаемой, мы рекомендуем выполнить калибровку вашего устройства и внести необходимые корректировки. Помните, что вы должны делать то же самое всякий раз, когда заменяете нагревательный элемент, наконечник или насадки.



Как часто нужно калибровать паяльную станцию?

Когда думаешь о паяльниках и станциях, возникает вопрос: как часто их нужно калибровать?

Hakko не устанавливает частоту этой проверки, поскольку она зависит от вашей собственной культуры управления процессом, а также от прошлых результатов.

Этот процесс сертификации в основном осуществляется в соответствии с требованиями клиентов, а не с требованиями производителя паяльника.

Некоторые продукты Hakko не требуют калибровки?

В некоторых продуктах используется наша технология HAKKO Composite Ceramic™.
