Виды соединения проводов

При монтаже любых электроустановок нам необходимо соединить или срастить между собой провода, сделать от них ответвление или присоединить их к клеммам или зажимам.

Существует два больших вида соединения проводов: разъёмные и неразъёмные.

Разберём каждый вид соединения подробно.

Начнём с разъёмных.

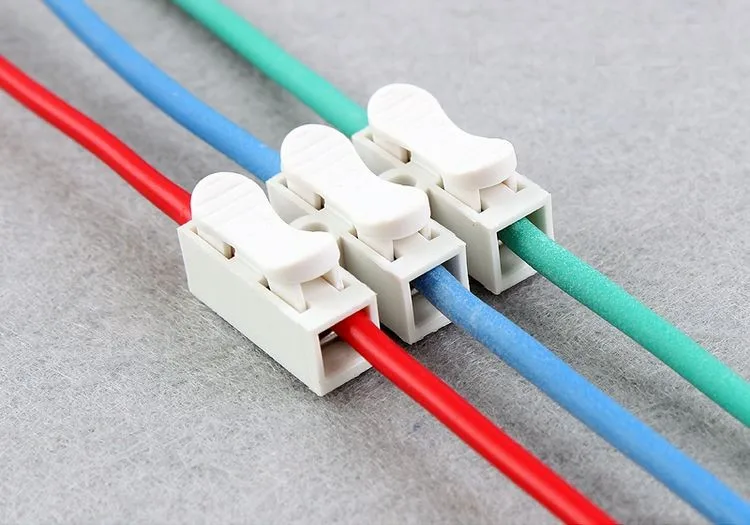

Самым надёжным методом соединения проводов называют контактные зажимы.

В настоящее время этот метод вытесняет все остальные. Провод зажимают в специальном контакте с помощью прижимной пластины или непосредственно винтом. Выбор способа соединения зависит от того, какой зажимной элемент будет использоваться. Контактные зажимы очень удобные. Монтаж или демонтаж не занимает много времени. Если используется зажимной элемент с пластиной, то провод в процессе монтажа не повреждается. А вот, если используется винтовое соединение, то стальной винт повреждает мягкий материал жил провода. При таком соединении проводов снижается вероятность обгорания контакта.

Для того, чтобы установить провод в контактный зажим, надо: очистить провод от изоляции и обработать наждачной бумагой или напильником. Существует несколько видов зажимных контактов.

Общим для всех разъёмных соединений можно назвать то, что выполняются они в специальных ответвительных коробках.

Именно в этих коробках устанавливаются зажимы, к котором присоединяются провода. Если же в коробке нет зажимов, то это значит, что провода в ней соединяются пайкой или опрессовкой.

Поговорим о неразъёмных видах соединения проводов.

К ним относятся сращивание, ответвление и пайка.

Дадим определение.

Сращивание – это соединение между собой двух и более проводов с последующей изоляцией места соединения.

Для сращивания проводов с однопроволочной жилой надо:

1. Взять два провода, удалить изоляцию с соединяемых концов на тридцать миллиметров.

2. Зачищенные жилы проводов наложить друг на друга, перекрутить и каждым концом жилы сделать вокруг провода три четыре витка.

3. Оставшиеся концы жил откусить кусачками, а витки плотно обжать плоскогубцами.

4. Заизолировать место сращивания проводов изолентой. Сначала наматывают в одном направлении, а потом в обратном. Важно, плотно закрепить конец изоленты.

Для сращивания проводов с многопроволочной жилой, надо:

1. Взять два провода и удалить изоляцию с соединяемых проводов на тридцать миллиметров.

2. Расплести жгутики многопроволочных жил.

3. Сцепить между собой проволочки соединяемых проводов.

4. Плотно обвить проволочки одного провода вокруг другого.

5. Оставшиеся концы жил откусить кусачками, а витки плотно обжать плоскогубцами.

6. Заизолировать место сращивания проводов, обматывая изолентой сначала в одном направлении, а потом в обратном. Не забудьте плотно закрепить конец изоленты.

Обратите внимание, что в каждом из видов соединений, мы начинали с того, что зачищали провода. Как это правильно делать?

Провод кладут на деревянную подставку и зачищают ножом. Нож при этом надо держать так, чтобы его плоскость была почти параллельна проводу. Почему именно такое положение ножа? Потому что так он только снимет оплётку, а не подрежет и не надломит жилы провода. Концы проводов очищают от окиси шкуркой.

Следующим неразъёмным соединением, о котором мы поговорим будет ответвление.

Дадим определение.

Ответвление –это присоединение путём сращивания дополнительных проводов к главной электрической линии без нарушения её целостности. Такое соединение активно используется для подключения бытовой арматуры, то есть электрических выключателей, розеток и так далее.

Ответвление многожильных проводов делают так: провода надо зачистить, расплести и надвинуть друг на друга. После этого концы одного провода обвить вокруг другого. Затем необходимо сделать изоляцию соединения. Если соединяются медные провода, то скрутку лучше пропаять. Обратите внимание, что скруткой ни в коем случае нельзя соединять провода из разных материалов, например, медный и алюминиевый. Потому что из-за окисной плёнки контакт между проводами будет плохой, скрутка начнёт сильно нагреваться и возможно воспламенение изоляции.

На производстве, для соединения алюминиевых проводов, чаще всего используют специальную пайку, сварку или опрессовку.

Чтобы выполнить опрессовку, надо: на зачищённые провода нанести пасту для защиты окисления, одеть алюминиевую трубочку и обжать её в нескольких местах клещами.

Дадим определение.

Паяние, или как говорят специалисты, пайка – это процесс соединения деталей или частей расплавленным металлом, который называется припоем.

Пайку, как правило, используют для получения надёжных неразъёмных электрических контактов.

В качестве припоя используют сплав свинца с оловом. Плавится такой припой при температуре около двухсот градусов. В расплавленном состоянии припой необходимо нанести на место соединения деталей. Он проникает в зазор между деталями и после затвердевания образует паяный шов.

Для пайки используют электрический паяльник. Он служит для нагрева места соединения, расплавления припоя и нанесения его на паяемые детали.

Состоит паяльник из медного наконечника, кожуха, стальной трубки, деревянной или пластмассовой ручки, изолирующей втулки, слоя слюды, асбестового шнура и нагревательного элемента.

Вы должны знать, что каждый паяльник рассчитан на строго определённое напряжение: 220, 127, 42, 36 или 12 вольт. Поэтому очень важно перед началом работы узнать рабочее напряжение паяльника.

В школьных мастерских учащиеся могут работать только с паяльником, напряжение которого 42 вольта и ниже.

Для того, чтобы место спайки было более прочным, места соединения надо зачистить наждачной бумагой. Делают это напильником или ножом до тех пор, пока не появится металлический блеск. Чтобы во время паяния не образовывалась плёнка, которая может снизить прочность соединения, используют специальные вещества, так называемые флюсы. В качестве флюсов могут использоваться канифоль или водный раствор нашатырного спирта.

Теперь давайте подробнее рассмотрим технологию выполнения пайки.

Прежде всего необходимо подготовить рабочее место. Желательно, чтобы в комнате располагалась вытяжная вентиляция, для удаления ядовитых паров флюса и припоя.

Посмотрите, какие приспособления нам понадобятся и как их разместить на рабочем столе.

Весь процесс паяния монтажных соединения состоит из нескольких подготовительных и одной основной операций. Познакомимся с ними поближе.

Сначала надо подготовить паяльник. Подготовка включает в себя три операции.

Первая операция – это зачистка жала разогретого паяльника напильником.

Вторая операция заключается в том, что жало паяльника окунается в канифоль или другой флюс.

И последняя операция заключается в том, что набирается припой на жало паяльника и потом его надо распределить тонким слоем по поверхности жала.

Следующие три операции относятся к подготовке материалов, проводов и деталей.

Четвёртая операция. Зачистить выводы деталей или концов проводов.

Пятая операция. Покрыть зачищенные поверхности канифолью с помощью подготовленного паяльника.

Шестая операция. Покрыть зачищенные поверхности тонким слоем припоя с помощью паяльника. У этой операции есть специальное название – лужение.

И оставшиеся две операции относятся к самому паянию.

Седьмая операция заключается в том, что паяемые детали закрепляются или плотно прижимаются друг к другу.

Восьмая операция. Жалом паяльника берётся небольшое количество припоя, затем жало опускается в канифоль и немедленно прижимается к месту пайки, чтобы металл в месте соединения нагрелся до температуры расплавленного припоя. После того, как место пайки прогреется, по нему распределяют равномерным слоем припой. Как только припой растечётся и покроет место пайки, паяльник удаляют, давая расплавленному припою остыть. Место пайки не рекомендуется трогать в течение сорока секунд. Оно должно быть блестящим, без наплывов.

Не стоит перегревать паяльник – это приводит к быстрому выгоранию флюса, что снижает качество припоя.

На производстве пайкой занимаются электромонтажники, радиомонтажники, сборщики электрических приборов и аппаратуры.

Они должны уметь работать с электрическим паяльником, знать особенности пайки различных металлов и сплавов, а также свойства припоев и флюсов.

Подведём итоги урока.

В ходе урока мы узнали, что существует два больших вида соединения проводов: разъёмный и неразъёмный. Разъемные соединения выполняются в ответвительных коробках. К ним относятся соединения с помощью контактных зажимов: винтовых или пластинчатых. Именно в этих коробках устанавливаются зажимы, к которым присоединяются провода. К неразъёмным относятся: сращивание, ответвление и пайка.

Познакомились с каждым из видов соединения проводов поближе. Узнали, что паяльник служит для нагрева места соединения, расплавления припоя и нанесения его на паяемые детали. И познакомились с его основными частями. Рассмотрели основные и дополнительные операции пайки.

Способы соединения электрических проводов: виды для разного сечения

При установке дополнительной розетки, подключении новой люстры или устранении неисправности в электропроводке предстоит заниматься электромонтажными работами. Не имея практического опыта, сложно обеспечить надежный контакт между проводниками из разного материала, имеющими различное сечение или вовсе разное количество жил.

В предложенной нами статье детально описаны все способы соединения электрических проводов, которые применяют в сооружении электропроводки. Мы разобрали технические и технологические особенности каждого варианта. С учетом наших советов вы сможете успешно отремонтировать или модернизировать электросеть.

Содержание статьи:

• Подготовка к подключению проводов
• Обзор популярных видов соединения
  • Сложные варианты соединений
  • Простые способы создания контактов
  • Какому варианту отдать предпочтение?
• Технические нюансы основных видов соединения
• Выводы и полезное видео по теме

Подготовка к подключению проводов

Любые электромонтажные работы следует выполнять со знанием дела. Важно помнить, что от правильности их проведения зависит безопасность и жизнь всех людей и животных, проживающих в доме, квартире или на даче. Оплошность недопустима — в лучшем случае хорошего контакта не будет. А это нерабочие электроточки.

В худшем случае кого-то из членов семьи, друзей или знакомых, заглянувших в гости, может ударить током от неправильно изолированного соединения. Или же произойдет возгорание проводки, что грозит пожаром.

Для качественного и правильного выполнения соединений электрических проводов нужны:

• знание основных видов и принципов соединения;
• наличие специальных инструментов для выполнения электромонтажных работ;
• наличие всех расходных материалов, которые пригодятся при выполнении конкретного типа соединения;
• предварительные тренировки на отдельных отрезках проводов.

Когда все необходимое имеется, следует тщательно подготовить будущее место работы. Для этого нужно обесточить все провода, с которыми предстоит иметь дело. Это очень важный шаг, который нельзя игнорировать!

Не имея знаний по электромонтажу, лучше доверить замену электрической проводки профессиональному электрику

Чтобы не получить удар тока, лучше лишний раз убедиться, что квартира или дом действительно обесточены. В таком случае удобно воспользоваться индикаторной отверткой — это недорогой инструмент, который можно приобрести даже в интернет магазине.

Удобно когда помимо желания все сделать своими руками есть еще и нужный инструмент — с ним электромонтажные работы выполнять в разы проще и быстрее

В ситуации, когда есть серьезные опасения в целесообразности проведения электромонтажных работ собственноручно, лучше обратиться к электрику. Причем следует приглашать лишь опытного мастера, имеющего не только опыт проведения подобных работ, но и специальное образование.

Услуги электрика будут особенно актуальны, если предстоит /доме. Экономить на этом нельзя — в итоге можно заплатить двойную или тройную цену, или и вовсе поплатиться своим имуществом.

Обзор популярных видов соединения

Основные виды соединения, применяемые в для бытовых нужд, насчитывают около 10 вариантов. Среди них выделяются как простые, которые можно выполнить, не имея многолетнего опыта, так и более сложные способы, где потребуется не только опыт, но и специальные инструменты и навыки работы с ними.

Сложные варианты соединений

Соединение двух и более проводов выполняется с целью получить качественный контакт. Именно он обеспечит работоспособность всех электрических точек в конкретном доме или квартире.

Установить надежный контакт между проводниками можно своими силами или пригласить специалиста. Все зависит от выбранного типа соединения, наличия инструментов и навыков проведения подобных работ.

К сложным видам соединений, относятся:

• пайка;
• сварка;
• опрессовка.

С этими вариантами новичку будет довольно сложно справиться. Дело в том, что для пайки узла из двух или более проводников потребуется специальный инструмент, навыки работы с ним — одно неловкое движение и вместо надежного контакта можно получить противоположный результат.

Для пайки необходимо взять припой из оловянно-свинцового сплава, канифоль и кисточку для ее нанесения, паяльник и наждачную бумагу для зачистки жилы

Суть этого метода заключается в том, чтобы снять изоляцию с жил соединяемых проводников и зачистить их наждачкой до блеска. Затем нужно на каждую жилку нанести кисточкой канифоль и хорошенько разогреть паяльником — зачищенный металл должен со всех сторон покрыться равномерным слоем канифоли.

Когда все жилы проводников подготовлены, остается их хорошо скрутить и паяльником разогреть припой, а также нагреть полученную скрутку до кипения канифоли. Теперь нужно паяльником наносить припой на разогретый узел проводников и обеспечить его равномерное затекание между отдельными жилками.

При использовании сварки, пайки и пресс-клещей получается крепкое и невероятно надежное соединение. В таких узлах и через 30 лет не пропадет контакт

Как только удалось получить полноценное распределение жидкого припоя по всей спаиваемой поверхности, пайку можно завершать. Теперь останется подождать, пока полученный узел остынет естественным образом.

Сварка — еще более сложный вид соединения. Для его выполнения понадобится:

• сварочный аппарат;
• угольный электрод;
• флюс, который обеспечит защиту расплава от воздействия кислорода;
• защитная маска на лицо и специальные жаропрочные перчатки на руки.

А самое важное при работе со сваркой — умение пользоваться прибором. В руках дилетанта вместо надежного контакта, способного прослужить 30-50 лет, из-под сварочного аппарата выйдет расплавленный проводник и испорченная изоляция.

Перед началом сварки нужно сделать скрутку, как и перед пайкой, до блеска. Суть сваривания — получить монолитное металлическое соединение. Для этого в углубление угольного электрода нужно насыпать флюс, включить сварочный аппарат и опустить конец скрутки в это же углубление.

Шарик на концах жил соединяемых проводников обеспечит надежный контакт. Более того, такой способ отлично подходит для многожильных проводов

В результате воздействия сварки концы оплавятся и на них образуется металлических шарик. Нужно дождаться его остывания, очистить от флюса и покрыть лаком.

Для опрессовки тоже потребуется специальное оборудование — пресс-клещи, которые еще называются кримпер, и металлическая гильза из меди, алюминия, комбинированного сплава или в изоляции.

Чтобы получить качественный контакт этим способом, нужно подготовить жилы проводников также, как и перед пайкой. Для зачистки лучше , в крайнем случае бокорезы. Затем взять гильзу и поместить в нее с одной стороны подготовленные жилы одного, а со второй — второго проводника.

Расстояние, на которое нужно снимать изоляцию с жил проводника, зависит от выбранного метода соединения

Теперь предстоит пресс-клещами обжать соединение с двух сторон. Важно, чтобы гильза или другой вид подходил диаметром к сечению соединяемых проводов — жилы должны свободно входить внутрь.

После сжатия кримпером следует проверить качество опрессовки — нужно подергать один и второй провод. Если они плотно зажаты и не выпадают из гильзы, то контакт выполнен успешно.

Все соединения, полученные в результате пайки, сварки или опрессовки обязательно изолируются. Для этого применяется изолента или термоусадочная трубка.

Второй вариант удобнее и сейчас используется как профессиональными электриками, так и домашними мастерами. Причем при создании контакта с помощью опрессовки термоусадочную трубку нужно надевать перед тем, как вставить жилы в гильзу.

Галерея изображений

Фото из

Шаг 1: Выбрать гильзу нужного диаметра

Шаг 2: Подобрать термоусадочную трубку

Шаг 3: Пресс-клещами обжать соединение

Шаг 4: Надеть сверху трубку

Простые способы создания контактов

Кроме трудоемких и сложных вариантов создания контакта, требующих мастерства и наличия специальных инструментов, есть более простые, которые вполне можно осилить своими руками. Такие способы приемлемы для соединения двух и более проводов с разным сечением или с одинаковым. Да и материал жил может быть разным — медь, алюминий или сталь.

К простым способам, чаще всего используемых в бытовых условиях, относятся следующие соединения:

• скрутка;
• болтовые;
• винтовые;
• самозажимные.

Есть два варианта скрутки, которые делают в домашних условиях. Первый — просто скручивают зачищенные до блеска жилы и наматывают поверх изоленту или термоусадочную трубку. Второй вариант — поверх скрутки накручивается колпачок СИЗ.

Использовать изолирующую ленту крайне неудобно, особенно в труднодоступных местах. Лучше купить термоусадочную трубку нужного диаметра. Тем более, что цена у нее вполне доступная

Первый вариант является пережитком прошлого. Такие соединения ненадежны, они могут распадаться и контакт пропадает. Во втором случае — надежности противостоит высокая цена за один колпачок. Покупать более дешевые изделия не стоит — они не выдерживают включения мощного обогревателя в сеть или прочих электрических приборов.

Для болтового соединения предстоит подготовить болт, шайбы на одну больше, чем количество соединяемых проводников, и гайку. При создании контакта жилы готовят аналогично как перед сваркой или пайкой. Одно условие — длины зачищенной жилы должно хватить для 3-4 разовой обмотки вокруг болта.

Вначале надевается шайба, затем наматывается жила проводника, затем снова шайба, снова жила второго проводника, опять шайба и т. д. Когда жилки всех проводников намотаны, надевается последняя шайба и все это фиксируется гайкой. Ключом предстоит хорошо затянуть соединение, чтобы обеспечить качественный контакт. Обязательно полученный узел нужно изолировать.

Еще один простой и недорогой способ — это винтовые соединения. Они выполняются с применением клеммных колодок. Причем длина участка, который предстоит очистить от изоляции до блеска, зависит от модели устройства и сечения проводника.

Галерея изображений

Фото из

Колпачок СИЗ легко надевается, словно накручивается поверх скрутки жил. Важно купить оригинальный аналог, не польститься на дешевую подделку

Болтовое соединение позволяет создать контакт проводников из разного материала, да и диаметр здесь не играет принципиальной разницы

Винтовые клеммники стоят недорого, их можно резать на необходимое количество ячеек, но они не подходят для многожильных проводников

Клеммная колодка с прижимной пластиной подходит для многожильных проводов. У них термостойкий пластик, но отрезать нужное количество разъемов здесь нельзя

Колпачок СИЗ легко надевается

Болтовое соединение

Винтовые клеммники стоят недорого

Клеммная колодка с прижимной пластиной

Самый простой вариант — или . Они создают надежный контакт и просты в использовании. Еще одно их преимущество — возможность многоразового использования. Снять и поставить заново WAGO сможет даже человек, очень далекий от электромонтажа.

Какому варианту отдать предпочтение?

Чтобы правильно выбрать способ выполнения , следует учесть особенности своей ситуации, оценить объемы будущих работ и свои умения. Если речь идет о замене люстры, то нет смысла изучать тонкости сварки и покупать сварочный аппарат. Здесь можно потратиться на покупку оригинальных немецких клеммников WAGO.

Когда предстоит полномасштабный ремонт квартиры или дома с заменой проводки, то целесообразнее здесь использовать способ сварки. Если нет навыков работы с этим оборудованием, то можно потренироваться делать качественную опрессовку и создать все контакты самостоятельно.

В распределительных коробках часто используют винтовые или . Но здесь один нюанс — их периодически следует подтягивать. Поэтому нужно так расположить коробки, чтобы обеспечить простой доступ к ним для проведения ревизии.

Неразъемные зажимы одноразового использования. Если нужно разорвать соединение и создать новое, то придется отрезать старый контактный узел

Использовать обычную скрутку и, как раньше, наматывать сверху изоленту, крайне опасно. Тем более что этот вариант запрещен электромонтажными правилами.

Технические нюансы основных видов соединения

Каждый из популярных видов создания контактов имеет свои особенности. Так, скруткой можно соединять лишь одножильные проводники из одного материала.

Если же предстоит создать контакт у многожильных проводов, то здесь нужно использовать специальные наконечники — они спрессуют пучок мелких жил. После установки наконечника проводник можно подсоединять в клеммный зажим без прижимной планки.

Для выполнения надежного соединения многожильные провода должны быть спрессованы специальным наконечником

Если предстоит выполнить до десяти соединений, то желательно выбрать немецкие клеммники Ваго. Они позволяют соединять жилы проводников разного сечения и материала. Для разных материалов лучше выбирать Wago с антикоррозийной пастой.

Но здесь следует быть предельно внимательным, чтобы не купить китайскую подделку.

Основные отличия оригинальных WAGO от китайских:

• у китайской подделки контактная планка в 2 раза тоньше, чем у оригинала. Опасно на китайский клеммник вешать более 5 Ампер;
• оригинальный механизм не магнитится, а китайский магнитится;
• на задней стенки китайской подделки нет инструкции по использованию.

Да и пластик настоящего самозажимного клеммника в разы качественнее. Поэтому он спокойно выдерживает нагрузку, указанную на обратной стороне.

Галерея изображений

Фото из

Оригинальный и поддельный WAGO

Внутренний механизм клеммника

Самозажимный Ваго

Клеммники неразъемной серии

Также для создания контакта у проводов с различным сечением можно использовать пайку или сварку. Такое соединение будет прочным и долговечным. Конечно, если его выполнили профессионально.

Еще один важный нюанс — всегда осуществлять изоляцию контактов. Это актуально для простой скрутки, для пайки, опрессовки и сварки. А также для создания контакта с помощью болта.

Болтовое соединение относится к дешевому, простому в исполнении и долговечному варианту. И проводники разного сечения и материала здесь способны создать надежный контакт. Правда он занимает многовато места, если сравнивать с колпачком СИЗ или клеммниками Ваго.

Галерея изображений

Фото из

Колпачки СИЗ пользуются популярностью у электриков из западных стран. Они выпускаются разного цвета, что позволяет пометить конкретное соединение, например, ноль или фазу

СИЗы также рекомендуют накручивать на соединения, выполненные способом пайки, где они будут выполнять роль дополнительного механического крепления

Самозажимные Ваго надежно соединяют проводники и аккуратно укладываются в коробку

Пайка и сварка относятся к надежным вариантам создания контактов. Только нужно правильно выполнить соединение и хорошо его изолировать термоусадочной трубкой

Колпачки СИЗ популярны на Западе

СИЗырекомендуют накручивать после пайки

Ваго укладываются в коробку

Пайку и сварку нужно изолировать

Выводы и полезное видео по теме

Чтобы качественно обжать гильзу при соединении электропроводов, понадобится тренировка и специальный инструмент — пресс-клещи. Подробный процесс опрессовки в видео:

Даже самый дорогой клеммник может оказаться дешевой подделкой. В видео ролике продемонстрированы основные отличия оригинала Wago:

В видео показан способ болтового соединения медного и алюминиевого провода:

Соединение проводов с помощью сварки можно посмотреть в видео ролике:

В выборе способа соединения электропроводов следует ориентироваться на целесообразность его применения в конкретной ситуации. Если требуется полностью заменить проводку в дома/квартире, а личного опыта проведения электромонтажных работ нет, как и специального инструмента, лучший вариант — пригласить профессионального электрика. Такое решение позволит не волноваться о безопасности своего дома.

Поделитесь собственным опытом в выполнении электросоединений. Не исключено, что ваши советы будут полезны посетителям сайта. Пишите, пожалуйста, комментарии, размещайте фото по теме, задавайте вопросы в расположенном ниже блоке для двустороннего общения.

Способы соединения проводов: описание и правила

Надежная работа любой электрической цепи или сети обеспечивается качеством стыков, без которых не обходится ни одна схема. Правила устройства электроустановок определили методику выполнения присоединения, ответвления, обработки концов кабелей. Некачественное выполнение, игнорирование требований ПУЭ может привести к аварии, вызвать пожар.

Статья рассмотрит основные способы создания надежных контактов при соединении проводников домашних электрических сетей напряжением до 660 вольт переменного тока.

Содержание

• 1 Почему греется
• 2 Общее описание и требования
• 3 Разъемное соединение
  • 3.1 Болтовое
  • 3.2 Винтовые клеммные колодки
  • 3.3 Ответвительные орешки
  • 3.4 Самозажимные пружинные клеммы
• 4 Неразборные стыки
  • 4.1 Электрическая сварка
  • 4.2 Паяные соединения
  • 4.3 Опрессовка

Почему греется

Основная задача соединения — обеспечить надежный электрический контакт материала токопроводов кабеля. В месте перехода тока из одного проводника в другой, возникает переходное сопротивление, определяемое величиной соприкосновения поверхностей, их чистотой. Окисел, появляющийся на проводе из-за воздействия кислорода воздуха, является плохим проводником.

Неплотный контакт вызывает резкое локальное увеличение плотности тока по сравнению протеканием в других местах электрической цепи. Происходит нагревание, сопровождающееся обгоранием и разрушением изоляции. Дополнительное тепло ускоряет процесс окисления, уменьшая площадь контакта. Тепловое линейное расширение материала проводников приводит в механической деформации. Переходное сопротивление опять возрастает. Процесс повторяется до полного выгорания плохого соединения, подача электроэнергии прекращается. Самый лучший вариант — придется ремонтировать перегоревший участок сети. При нехорошем стечении обстоятельств последствия будут гораздо хуже.

Общее описание и требования

Соединения электрических проводов, с минимальным увеличением сопротивления контакта, выполняются по инструкциям. Бывают:

• Разборные – винтовые, болтовые, сжимные;
• Не разборные – сварные, паянные, опрессованные.

Основные требования:

• Электрическое сопротивление контакта не должно превышать сопротивления целого участка жилы такого же номинального сечения;
• Механическая прочность на растяжение должна быть не меньше 30% сопротивления на разрыв целого проводника. Обеспечить отсутствие растягивающих усилий;
• Обязательно предусматривается оставление запаса. Это, вместе с доступностью для осмотра, облегчит ремонт, когда возникнет необходимость;
• Изоляция контакта при соединении или ответвлении восстанавливается равноценно целым местам кабеля;
• Контакты располагаются в распределительных коробках из несгораемого материала.

Без подключений и ответвлений электрических сетей не обойтись. Они, правильно выполненные, обеспечат подачу энергии потребителям без перебоев и аварий.

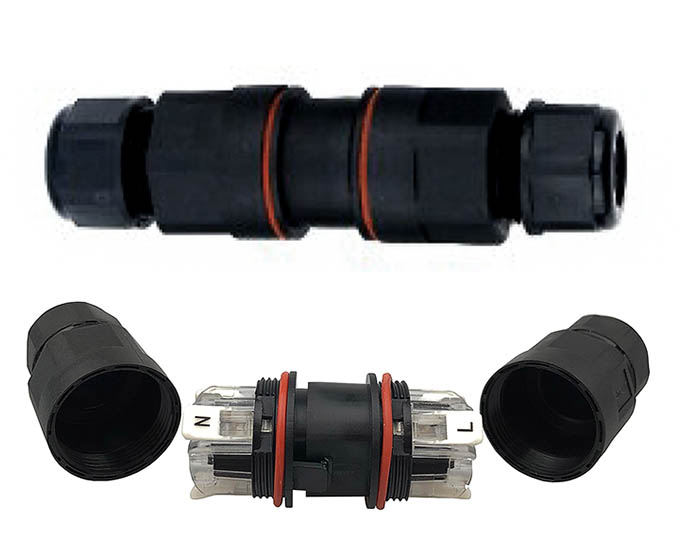

Разъемное соединение

Чаще применяется во временных сетях энергоснабжения. Дает возможность быстро отключить от схемы или включить дополнительные цепи.

Болтовое

Простое надежное соединение. Используется болт подходящего диаметра, соответствующая гайка и набор металлических шайб – на одну больше, чем количество участников скрутки. Позволяет соединять разные диаметры. При стыке алюминиевых проводников или меди и алюминия используются латунные шайбы.

Порядок изготовления не сложен:

1. Концы жил очищаются от изоляции, изгибаются петлей. Ее диаметр соответствует размеру болта. Для увеличения площади контакта нужно расплющить кольцо петли молотком;
2. На болт установить первую шайбу, за ней петлю провода, затем опять шайба, следующая жила, шайба…
3. После надевания всех проводов и последней шайбы, перед стягивающей гайкой устанавливается пружинный гровер, не дающий ей отпускаться, ослаблять контакт.

Если участвуют алюминиевые проводники, нужно периодически осматривать, протягивать гайку из-за способности алюминия «течь». Успешно применяются стационарными схемами.

Винтовые клеммные колодки

Качественные клеммники состоят из латунной никелированной гильзы с двумя резьбовыми отверстиями, куда вкручены прижимающие винты. Гильзы заключены в пластиковый корпус, позволяющий вставлять в отверстие гильзы с двух сторон зачищенные концы. Они при помощи отвертки закрепляются винтами. Такие конструкции объединены лентой, от которой легко отрезать нужное количество соединенных между собой пластиковыми перемычками клемм.

Достоинства:

• Оперативное изменение схемы сети быстрым и удобным удалением или добавлением ответвления;
• Типоразмер клеммной колодки, диаметр ее отверстия, выбирается соответственно сечению проводов. Скручивание соединяемых жил перед помещением в клемму увеличивает площадь контакта;
• Позволяет одним отверстием соединять несколько проводов;
• Допускает соединять алюминий и медь, при условии отсутствия их непосредственного взаимного соприкосновения.

Недостатки:

• В некоторых конструкциях клеммных колодок прижим жилы к корпусу гильзы производится непосредственно винтом. При своем вращении, он, касаясь жилы, повреждает ее, что недопустимо для алюминиевых, многожильных медных проводов. Тогда обязательно применение клеммников с прижимающей пластиной, которую давит винт;
• Способ требует аккуратности, соразмерности силы затягивания винта. Чрезмерное усилие приведет к срыву резьбы винта или гильзы, некачественная латунь может лопнуть;
• Необходимость профилактических осмотров, подтягивания винтов, обязательные при использовании алюминия;
• Рекомендуется применять для осветительных и слаботочных цепей, не допуская прохождения больших токов.

Для собирания нулевых и заземляющих жил распределительных щитков существуют винтовые колодки без изоляции, рассчитанные на подключение под винты большого количества проводов одним контактом.

Ответвительные орешки

Отвод без разрезания магистрали позволяют сделать специально для этого созданные винтовые зажимы, называемые народом «яйца» или «орешки». Три, соединенные винтами, пластины из анодированной стали располагаются внутри карболитового негорючего корпуса, форма которого дала повод для народного названия. Для ответвления, зачищенный на ширину пластины, основной проводник помещается между первой и второй пластинами. Зачищенный дополнительный конец заводится между второй и третьей пластиной. Вся конструкция плотно стягивается отверткой, вместе с проводами размещается между двух половинок изолирующего корпуса.

Такой узел громоздок, но иногда незаменим. Например, с ним очень легко сделать подключение меди к воздушной линии с алюминием.

Самозажимные пружинные клеммы

Относительно новый быстрый, эффектный метод создания соединения. Зачищенный от изоляции конец вставляется в гнездо, где удерживается пружинным зажимом. Конструкция зажима обеспечивает четкую фиксацию экспресс-клеммой, создавая одноразовый неразборный элемент. Бывают модели пружинных клеммников с фиксирующими рычажками. Отжимание защелки освобождает проводник, позволяя его замену.

Положительные стороны:

• Зажимы гнезд соединены с контактной пластиной, что позволяет приобретать зажимы для нужного количества проводников, помещая одну жилу в одно гнездо;
• Легкое быстрое подключение выполняется одинаково качественно вне зависимости от квалификации монтажника. Не требуется никакого дополнительного инструмента;
• Можно соединять разные диаметры, многожильные и жесткие;
• Существуют специальные пружинные соединители для стыка меди и алюминия с контактными пластинами из биметалла. Гнездо заполнено техническим вазелином, смешанным с кварцевым песком. Песок сцарапывает прочную окисную пленку с поверхности алюминиевой жилы, вазелин не дает ей появляться вновь;
• Возможность проводить измерения, подключая приборы через отверстия корпуса пружинного клеммника, не нарушая изоляции.

Конструкция зажима не позволяет обеспечить большую площадь контакта, поэтому эти соединители не рекомендуют применять мощной токовой нагрузки. Элемент чаще всего называют по имени разработавшей, внедрившей, выпускающей на рынок львиную долю таких зажимов фирмы «WAGO».

Неразборные стыки

Подобный монтаж применяется чаще всего, так как потребность изменять схемы питания сети возникает редко.

Электрическая сварка

Способ соединения проводов, который не может превзойти ни один другой метод по долговечности, качеству контакта, надежности. Само понятие «контакт» теряет свой физический смысл. Металл жилы проводников, расплавляясь, смешивается, создавая однородную на атомном уровне среду. Ток протекает по монолитному металлу без пересечения неоднородностей.  Увеличенное, обычно, сечение места сварки снижает плотность тока, стык не греется вообще. Свариваются жилы только с одинаковым металлом жилы.

Сварка выполняется сварочным аппаратом или инвертором, обеспечивающим большие токи при малом напряжении. Зачищенные концы предварительно скручиваются, обрезаются торцом. Скрутка соединяется с выводом аппарата, упирается в ямку на угольном электроде второго вывода, заполненную бурой или флюсом, чтобы не дать месту сварки окислиться. Происходит расплавление жил, на конце скрутки образуется соединение в виде шарика расплавленного и застывшего металла. После остывания остатки флюса, если он использовался, обязательно удалить.

Процесс происходит без образования ослепительной дуги, как это происходит при электросварочных работах со сталью, но требует использования защитных очков, принятие противопожарных мер.

Из-за того, что требуется не дешевый сварочный аппарат, в быту это используется редко, несмотря на неоспоримые преимущества метода. Рекомендуется, даже при небольшом объеме монтажных работ, все стыки выполнить проваренными скрутками.

Паяные соединения

Раньше этот способ широко применялся для создания надежного неразъемного контакта. При пайке происходит смачивание расплавленным припоем разогретой поверхности металла. Зазоры между жилами заполняет расплав, который после остывания и кристаллизации образует защиту поверхности металла от окисления, обеспечивает большую механическую прочность узла.

Требуется умелое обращение с паяльником, тщательная подготовка поверхностей зачищенных жил. Пайка обязательно выполняется с флюсом для удаления окисной пленки, улучшения распределения тепла, растекания припоя, защиты места пайки. Лучше применять сосновую канифоль, активные и кислотные флюсы использовать при пайке меди свинцово-оловянным припоем запрещено.

При пайке:

1. Зачищаются от изоляции концы жил проводов, наждачной бумагой счищается окисел;
2. Тщательно обезжиренными руками выполняется прямая или бандажная скрутка;
3. Разогретым жалом паяльника на место пайки наносится расплавленная канифоль, затем капля припоя;
4. Продолжая прогревать место соединения, добиваемся растекания припоя по поверхности меди. При необходимости добавляем припой, обеспечивая полное заполнение зазоров скрутки;
5. Остывшую скрутку перед изолированием нужно обработать наждаком для удаления возможных острых сосулек припоя, которые потом могут проткнуть изоляцию.

Таким же способом производят лужение концов многожильной меди перед заделыванием в клеммное соединение, заправку под винт.

Пайка позволяет соединять алюминий и медь. Медная жила лудится описанным способом. Конец алюминиевого провода при помощи мощного паяльника покрывается слоем расплавленного специального припоя марки «А» без применения флюса. Луженые концы спаиваются обычным припоем. Образовавшийся слой не позволит увеличиться переходному сопротивлению контакта из-за отсутствия доступа воздуха, окисления поверхностей. Это же сделает невозможным возникновение гальванической пары медь-алюминий. Нет соприкосновения, нет условий создания влажной среды контакта. Разрушения скрутки не произойдет.

Метод очень хлопотный. Требует наличия припоев, флюсов, паяльников, умения всем этим пользоваться.

Опрессовка

Прогрессивный метод создания неразъемного необслуживаемого соединения. Позволяет соединять жилы любого сечения, разных металлов. Используются специальные медные, алюминиевые или комбинированные гильзы, которые обжимаются клещами или прессом. При правильном подборе диаметра гильзы, качественной обжимке сопротивление контакта практически не увеличивается, почти не греется.

Конец многожильного мягкого провода вместо облуживания можно зажать штыревым втулочным наконечником. Это позволит соединить его любым способом с другим проводником без риска распушивания тоненьких проволок жилы или их переламывания.

Метод надежный, но требует приобретения специального инструмента, не дешевых расходных материалов.   Ознакомившись с основными способами соединения проводов нужно выполнять их очень качественно. От этого зависит не только работа электрической сети, но и безопасность.

Соединение проводов в петлях анкерных опор линий электропередачи | Соединение проводов воздушных линий электропередачи | Архивы

• 110кВ
• 35кВ
• 6кВ
• 0,4кВ
• монтаж
• ремонт
• ВЛ
• 10кВ
• контакты и соединения

Содержание материала

• Соединение проводов воздушных линий электропередачи
• Конструкция многопроволочных проводов
• Требования к соединениям проводов
• Соединение проводов в пролетах
• Соединение проводов способом обжатия овальных соединителей
• Соединение проводов способом скручивания овального соединителя
• Соединение проводов фасонными соединителями
• Технология монтажа фасонных соединителей
• Соединение проводов прессуемыми натяжными зажимами
• Соединение проводов в петлях анкерных опор линий электропередачи
• Соединение ответвлений
• Ремонтные зажимы
• Сварка проводов
• Контроль соединения проводов
• Производственная документация и указания по технике безопасности

Страница 10 из 15

Провода на линиях электропередачи в петлях анкерных и угловых опор иногда оказываются разрезанными по условиям монтажа и требуют соединения. Соединение проводов в петлях отличается тем, что оно не испытывает сколь-либо больших механических нагрузок. Эти нагрузки ограничены в основном весом провода и гололеда на длине петли и воздействием ветра, так как провод в петле не несет нагрузок от тяжения в пролете. С другой стороны, соединение в петле оказывается под воздействием той же токовой нагрузки, что и вся линия электропередачи, и поэтому с точки зрения электрических характеристик должно удовлетворять всем требованиям, предъявляемым к контактным соединениям. Исходя из этого, в петлях линий электропередачи соединения проводов выполняются в основном сваркой или прессуемыми фасонными соединителями.
В эксплуатации бывает необходимым иметь в петлях разъемные соединения; в этом случае применяют болтовые плашечные зажимы или разъемные прессуемые зажимы. Так как в эксплуатации плашечные зажимы показали себя недостаточно надежными, их применение в петлевых соединениях осуществляется в случае необходимости или на малоответственных линиях электропередачи.
Соединение проводов из разных металлов, например медных с алюминиевыми или сталеалюминиевых со стальными и др., а также проводов различных сечений или различных марок осуществляется также в петлях анкерных опор. Эти соединения выполняются с помощью специальных прессуемых переходных зажимов типа ПП. Сварные соединения в петлях выполняются при помощи термитных патронов или в специальных формах, нагреваемых пропано-кислородным пламенем. Технология сварки проводов с помощью термитных патронов приведена ниже.

Соединение проводов в петле соединителями.

В петлях анкерных опор провода сечением до 185 мм² соединяют овальными соединителями способом обжатия. Технология выполнения работ по соединению проводов в петлях такая же, как приведено выше. Соединения проводов сечением 240 мм² и больше выполняют или неразъемными, с помощью корпусов прессуемых фасонных соединителей, или разъемными, с помощью петлевых прессуемых зажимов, соединяемых затем болтами. В качестве прессуемых петлевых соединителей для сталеалюминиевых проводов используются алюминиевые корпуса стандартных соединителей, которые обычно укорачивают вдвое, что вполне допустимо и обеспечивает надежную работу соединения. Монтаж таких соединений производится так же, как и линейных соединителей; зачищают от грязи и окисной пленки контактные поверхности проводов и соединителей, после чего смазывают их смазкой или техническим вазелином. Провода вставляют в соединитель так, чтобы их концы были на его середине, и опрессовывают. Опрессование ведется от середины соединителя в обе стороны последовательно: первое обжатие во всех случаях выполняют на середине соединителя во избежание смещения одного из концов соединяемых проводов.
Петлевой прессуемый разъемный зажим, как было уже сказано, представляет собой комбинацию прессуемого и болтового соединений. Разъемный зажим показан на рис. 22. Зажим состоит из двух совершенно одинаковых половин. В корпус каждой половины вводят конец провода, опрессовывают матрицами пресса каждую половину зажима, а затем соединяют их болтами. Опрессование половин зажима выполняют на земле, а соединение их болтами — с вышки или с траверсы опоры.

Рис. 22. Петлевые разъемные зажимы. а — прессуемый разъемный болтовой зажим; б — плашечный болтовой зажим; в — петлевой зажим для перехода с трех на два провода.
Опрессование половин зажима выполняют с соблюдением всех правил монтажа соединителей: сначала подготавливают соединители и концы проводов, зачищая их от грязи и оксидной пленки, подравнивают и торцуют концы проводов, смазывают их и вставляют до упора в каждую половину зажима. Опрессование выполняют, начиная от контактной лапы, в сторону конца зажима с проводом, перекрывая каждый вжим. Для опрессования используют матрицы, точно соответствующие данному проводу и зажиму. Соединение половин зажима болтами выполняют, подкладывая под головку болта и гайку утолщенные шайбы и тарельчатые пружины по ГОСТ 3057-54.

Соединение проводов в петлях при помощи болтовых зажимов.

В случае необходимости иметь разъемные соединения проводов сечением менее 240 мм² в петлях анкерных опор такие соединения выполняются при помощи болтовых зажимов. Петлевые болтовые зажимы для соединения алюминиевых и сталеалюминиевых проводов изготовляются из алюминия, а для соединения медных проводов — из латуни или бронзы.
Соединение проводов болтовыми зажимами производится в следующем порядке. Сначала подготавливают провода, концы которых зачищают от грязи и окисной пленки, а затем смазывают смазкой ЗЭС или техническим вазелином. Подготовка проводов для соединения болтовыми зажимами не отличается от подготовки их для опрессования. Затем подготавливают болтовой зажим, для чего прежде всего проверяют соответствие зажима соединяемым проводам. Отвинчивают гайки и вынимают из отверстий болты, зажим очищают от грязи и смазки и зачищают его контактную поверхность от окисной пленки. После этого алюминиевые зажимы смазывают тонким слоем смазки и снова, под слоем смазки, зачищают контактную поверхность кардощеткой; латунные зажимы можно только смазать. После подготовки концов проводов и контактной поверхности зажима соединяемые провода укладываются в желоба зажима таким образом, чтобы их концы выходили из зажимов на 20—30 мм, на провода накладывают плашки, устанавливают болты, плоские шайбы, пружинные шайбы и навертывают гайки. Гайки затягивают до отказа последовательно, постепенно, во избежание перекоса плашек и концов проводов в зажиме и, как следствие, ухудшения переходного сопротивления контакта. По окончании монтажа между плашками и корпусом зажима должен всегда оставаться зазор, свидетельствующий о надежном закреплении проводов в зажиме. Отсутствие зазора при полностью затянутых болтах указывает на низкое качество монтажа болтового соединения, так как провод в плашках зажима может оказаться не зажатым ввиду несоответствия размеров желоба зажима и диаметра проводов.
Через 10—20 ч после монтажа болтового зажима необходимо произвести подтяжку гаек; при этом отпускать гайки, а затем их подтягивать нельзя, так как это приводит к полному нарушению контакта соединения. В случае, если гайки по каким-либо причинам оказались ослабленными, болтовое соединение следует монтировать заново, при этом следует заново зачищать контактные поверхности проводов и зажима под слоем смазки. Вследствие неудовлетворительности механических и электрических характеристик болтовых петлевых зажимов, имеющих две плашки и два болта, эти зажимы следует устанавливать не менее двух штук на каждое соединение. Зажимы, имеющие три плашки и три болта, можно устанавливать по одному на соединение. При отсутствии болтовых петлевых зажимов соединение проводов производится болтовыми плашечными зажимами, причем их монтаж ничем не отличается от монтажа болтовых петлевых зажимов. С помощью плашечных болтовых зажимов производится, как правило, соединение стальных проводов и тросов.
Электрические характеристики болтовых петлевых и плашечных зажимов непостоянны, а потому они должны подвергаться периодическому контролю и ревизии. Применения таких зажимов следует избегать, устанавливая их только в случаях крайней необходимости.

Соединения проводов разных марок.

Провода разных марок или разных сечений очень часто приходится соединять в петлях опор при пересечении линиями электропередачи естественных препятствий (рек, оврагов), когда на линии монтируются сталеалюминиевые провода, а на пересечении сталебронзовые или сталеалюминиевые провода особо усиленной конструкции. Одновременно при этом часто изменяется число проводов в фазе с трех на два или с двух на один. В этих случаях соединения проводов выполняются с помощью петлевых разъемных переходных зажимов типа ПП (рис. 22).
Переходный петлевой зажим состоит из контактной полосы, нескольких, в зависимости от числа соединяемых проводов, прессуемых болтовых зажимов и болтов, укомплектованных гайками, плоскими утолщенными шайбами и тарельчатыми пружинными шайбами. Детали петлевых разъемных переходных соединительных зажимов изготавливаются из меди (для соединения медных, бронзовых и сталебронзовых проводов) или из алюминия (для алюминиевых и сталеалюминиевых проводов). Болты и шайбы во всех случаях устанавливаются стальные. Контактные поверхности алюминиевых зажимов и алюминиевой контактной полосы имеют медную пластину, которая напаивается или приваривается способом холодной сварки давлением. Монтаж такого переходного зажима производится в следующей последовательности. В цилиндрические части зажимов после соответствующей подготовки проводов и зажимов, аналогичной приведенной выше, вставляют и опрессовывают провода (опрессование выполняют от лапы зажима в сторону провода, перекрывая каждое обжатие последующим). После опрессования всех зажимов зажимы соединяют болтами с контактной полосой, причем во всех случаях медная пластина алюминиевого зажима должна соединяться с медной пластиной алюминиевой контактной полосы. Под головки и тайки болтов устанавливают плоские утолщенные шайбы и тарельчатые пружинные шайбы. Петлевые переходные болтовые зажимы имеют те же недостатки, которые свойственны болтовым зажимам, и требуют ревизии в эксплуатации.

• Назад
• Вперед

• Назад
• Вперед

• Вы здесь:
• Главная
• Книги
• org/ListItem»> Архивы
• Соединение проводов воздушных линий электропередачи

Читать также:

• Монтаж воздушных линий электропередачи
• Эксплуатация воздушных линий электропередачи
• Монтаж, эксплуатация и ремонт сельскохозяйственного электрооборудования
• Инструкция по обслуживанию и ремонту воздушных и воздушно-кабельных ЛЭП 0,4-10 кВ
• Оборудование Ensto для ВЛИ и ВЛЗ

Провода и способы их соединения презентация, доклад

Слайд 1Текст слайда:

ПРОВОДА И СПОСОБЫ ИХ СОЕДИНЕНИЯ

---

Слайд 2Текст слайда:

Содержание

Провода
Электроизоляционные материалы
Виды соединений проводов
Сращивание
Ответвление
Обмоточные провода
Установочные провода
Монтажные провода
Соединение проводов скруткой
Пайка
Простейшие способы соединения проводов из сплавов высокого сопротивления
Необходимо знать
Инструкция сращивания проводов с однопроволочной жилой
Сращивание проводов с многопроволочной жилой
Запомните!!!
Проверь себя
Ответы
Вывод

---

Слайд 3Текст слайда:

Провода

Провод — соединительный проводник, служащий проводящим соединением между источником тока и потребителем, а также между компонентами.

Провода классифицируются по проводимости, площади поперечного сечения, материалу проводника, типу изоляции, гибкости, теплостойкости и т.п..

---

Слайд 4Текст слайда:

Электроизоляционные материалы

К ним относятся сухая древесина, стекло, пластмассы, фарфор, бумага, картон, сухая ткань, резина, дистиллированная вода, воздух, минеральное масло, краски, лаки, окислы металлов и др.

---

Слайд 5Текст слайда:

Виды соединений проводов

Разъёмные соединения выполняют с помощью болтов и винтов в специальных ответвительных коробках.
В этих коробках установлены зажимы, к которым и присоединяют провода. Если коробка не имеет зажимов, то она испоьзуется для соединения проводов пайкой или опрессовкой.

Неразъёмные соединения — это сращивание, ответвление, пайка.

---

Слайд 6Текст слайда:

Сращивание

Это соединение между собой двух и более проводов с последующей изоляцией места соединения.

---

Слайд 7Текст слайда:

Ответвление

Это присоединение путём сращивания дополнительных проводов к главной электрической линии без нарушения её целостности.

Ответвление применяется для подключения бытовой арматуры.
Ответвление проводов и кабелей выполняют в соединительных коробках.
Перед вводом в коробку концы проводов и кабелей разделывают и готовят для соединения ответвлений внутри коробки.

---

Слайд 8Текст слайда:

Обмоточные провода

Предназначены для изготовления обмоток электрических машин, аппаратов и различных приборов.

Виды изоляции обмоточных проводов: эмалевая, волокнистая, эмалево — волокнистая, бумажная, пластмассовая, плёночная, стекловолокнистая, стеклоэмалевая, сплошная стеклянная.

Структура провода:
1.Жила провода
материал: медь, медные сплавы, никель
форма сечения: круглая, прямоугольная
2.Покрытие жилы — никель
3. Изоляция из термостойкого волокна
4.Защитное покрытие (кремнийорганический лак)

---

Слайд 9Текст слайда:

Установочные провода

Установочные провода и шнуры применяются для неподвижных прокладок в силовых и осветительных установках. Они служат для распределения электрической энергии, а также для присоединения к сети электродвигателей, светильников и других потребителей тока.
Жилы изолируют электроизоляционной резиной, полиэтиленом или полихлорвиниловым пластиком. Поверх изоляции накладывают защитный покров в виде оплетки из хлопчатобумажной или шелковой пряжи.

---

Слайд 10Текст слайда:

Монтажные провода

Монтажные провода применяются в основном короткими отрезками для неподвижной прокладки при внутри- и межблочных и соединениях приборов, аппаратов и других электрических и радиотехнических устройств. Для лучшего распознавания монтажных проводов их внешние изоляционные оболочки обычно окрашивают в различные цвета.

чно

---

Слайд 11Текст слайда:

Соединение проводов скруткой

Чтобы соединить провода, их нужно прежде всего
очистить от изоляции.
Это делают ножом, а нитки от оплетки отрезают ножницами.
Для соединения (сращивания) двух кусков провода марки ПРД
плотно скручивают тонкие провода, чтобы они не отделялись,
потом сращивают, а затем концом левого провода делают 7-8
оборотов, плотно окружая ими правый провод.
Концом правого провода в другом направлении окружают
левый провод.
Место скрутки рекомендуется пропаять.
Место соединения изолируют изоляционной лентой.
При соединении шнура его различные провода соединяют
вразбежку.
Если нужно сделать ответвление от обоих проводов, то его
выполняют вразбежку.

---

Слайд 12

---

Слайд 13Текст слайда:

Пайка

Паяние, или, выражаясь профессиональным языком, пайка, -это процесс соединения деталей или частей расплавленным металлом – припоем.
Его применяют для получения надежных неразъемных электрических контактов.
Припой – это сплав свинца и олова.
Температура плавления припоя около 200 градусов по Цельсию.

Пайку выполняют при помощи электрического паяльника.
Паяльник служит для нагрева места соединения, расплавления припоя и нанесения его на паяемые детали.
Во время паяния может образовываться пленка, снижающая прочность соединения. Чтобы этого не произошло, применяют специальные вещества – флюсы (канифоль, водный раствор нашатырного спирта).

---

Слайд 14

---

Слайд 15Текст слайда:

Простейшие способы соединения проводов из сплавов высокого сопротивления

Сплавы высокого сопротивления (нихром, константан, никелин, манганин и др. )

Способы сварки без применения специального инструмента:

1. Концы свариваемых проводов зачищают, скручивают и пропускают через них ток такой силы, чтобы место соединения накалилось докрасна. На это место пинцетом кладут кусочек ляписа (азотнокислое серебро), который расплавляется и сваривает концы проводов.

2. Если диаметр свариваемой проволоки из сплава высокого сопротивления не превышает 0,15—0,2 мм, то на концы ее наматывают тонкую медную проволоку (диаметром 0,1—0,15 мм), причем с реостатной проволоки изоляцию можно не удалять. Затем соединенные таким способом проволочки вносят в пламя горелки. Медь при этом начинает плавиться и прочно соединяет оба реостатных провода. Оставшиеся концы медной проволоки отрезают, а место сварки изолируют, если нужно. Этот способ можно применить для соединения медных проводов с проводами из сплавов высокого сопротивления.

---

Слайд 16Текст слайда:

3. Перегоревший провод обмотки реостата или нагревательного прибора можно соединить следующим способом: концы провода в месте обрыва вытягивают на 15-20 мм и зачищают до блеска шкуркой. Затем из листовой стали или алюминия вырезают небольшую пластинку, делают из нее муфту и надевают ее на провода в месте соединения. Провода предварительно скрепляют обычной скруткой. Затем муфту плотно сжимают плоскогубцами.

---

Слайд 17Текст слайда:

Необходимо знать.

Для проверки неисправности провода или шнура используется «пробник»,или тестер проводимости.
Концы провода присоединяют к штырям вилки «пробника».
Зажженная лампочка указывает на отсутствие разрыва в электрической цепи.
Если лампочка не горит, значит, есть разрыв в цепи и провод необходимо заменить на новый или отремонтировать.

---

Слайд 18Текст слайда:

Инструкция сращивания проводов с однопроволочной жилой

Взять два провода, удалить изоляцию с соединяемых концов на 30мм
Зачищенные жилы наложить друг на друга, перекрутить и каждым концом жилы сделать вокруг провода 3-4 витка
Оставшиеся концы жил откусить кусачками, а витки плотно обжать плоскогубцами
Заизолировать место сращивания проводов, обвивая изоляционной лентой сначала в одном направлении, а потом в обратном. Плотно закрепить конец изоляционной ленты

---

Слайд 19Текст слайда:

Сращивание проводов с многопроволочной жилой

Взять 2 провода и удалить изоляцию с соединяемых концов на 30мм
Расплести жгутики многопроволочных жил
Сцепить между собой проволочки соединяемых проводов
Плотно обвить проволочки одного провода вокруг другого
Оставшиеся концы жил откусить кусачками, а витки плотно обжать плоскогубцами
Заизолировать место сращивания проводов, обвивая изоляционной лентой сначала в одном направлении, а потом в обратном. Плотно закрепить конец изоляционной ленты

---

Слайд 20Текст слайда:

Запомните.

Соединённые между собой проводами источник тока и потребитель образуют электрическую цепь. В электротехнике её принято изображать с помощью условных обозначений в виде электрической схемы.

---

Слайд 21Текст слайда:

Проверь себя

Прежде чем ремонтировать электроприборы, ………. их от………… .
Работать только ………… инструментами.
Изоляцию …………….. проводов надо выполнять надёжно.
Электрическую цепь можно ……………. только с разрешения учителя.

---

Слайд 22Текст слайда:

Ответы

Прежде чем ремонтировать электроприборы, отключить их от электросети .
Работать только исправными инструментами.
Изоляцию соединяемых проводов надо выполнять надёжно.
Электрическую цепь можно включать только с разрешения учителя.

---

Слайд 23Текст слайда:

Вывод

Провода являются важнейшим компонентом электрической сети в доме, поэтому важно знать, что они представляют из себя, из чего состоят, какие функции выполняют, а главное уметь вовремя и качественно устранить неполадки, связанные с ними.
Я считаю, что моя презентация помогает разобраться в этом и даёт очень широкое представление о проводах и способах их соединений.

---

Слайд 24Текст слайда:

Спасибо за внимание.

---

Современные клеммы для соединения проводов

Содержание

1. Основные варианты соединения проводов
2. Скрутка
3. Пайка
4. Сварка
5. Опрессовка
6. Клеммы для соединения проводов
7. Что лучше использовать, скрутку или Ваго
8. Преимущества Ваго перед скруткой
9. Преимущества скрутки перед зажимом Wago
10. «Ножны»
11. Достоинства соеденительных клемм Wago
12. Способы соединений
13. Скрутка
14. Плюсы скруток:
15. Минусы скруток:
16. Обзор популярных видов клеммников
17. Категория #1 – для осветительного оборудования
18. Категория #2 – для электромонтажных работ
19. Категория #3 – для установки на основание
20. Общие сведения о клеммниках
21. Виды электрических соединений клеммником
22. Вариант #1 — «ножны»
23. Вариант #2 — кольцевые
24. Вариант #3 — штыревые
25. Вариант #4 — муфтовые фиксаторы
26. Варианты соединения
27. Скрутка проводов
28. Пайка или сварка
29. Клеммники
30. Конструктивные особенности клеммных зажимов
31. Клеммные колодки
32. Клеммные зажимы Wago
33. Тестируем сопротивление соединений
34. Типы клеммных колодок
35. Назначение
36. Соединение проводов
37. На печатную плату
38. На дин-рейку
39. Кросс-модули
40. Способы монтажа
41. Винтовые
42. Зажимные
43. На дин-рейку
44. Исполнение
45. Преимущества самозажимных клеммников

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

• простая технология;
• доступные материалы.

Минусы:

• нельзя соединять провода из алюминия и меди;
• не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

• быстрота и простота применения;
• небольшая стоимость;
• не требуются специальные навыки;
• можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Что лучше использовать, скрутку или Ваго

В электрической цепи разрыв наиболее вероятен в месте соединения кабелей. Причиной разрыва является возникновение переходного сопротивления, которое чаще всего начинает выходить за пределы нормы при плохом контакте между проводниками. В результате может произойти перегрев, оплавление изоляции и короткое замыкание.

В ближайшем прошлом скрутки пользовались большой популярностью. Иногда их концы паяли или скрепляли сваркой, что существенно продлевало срок службы. Сейчас технология скручивания проводов без запайки или сварки концов запрещена нормами ПУЭ. Ваги используют для соединения проводов сравнительно недавно, они разрешены законом и считаются более надежными и простыми в использовании, чем скрутки.

Преимущества Ваго перед скруткой

• Проще монтировать, не требуют наличия опыта и специальных знаний.
• Универсальные зажимы, содержащие технический вазелин, позволяют соединять алюминиевые провода с медными.
• Удобнее в плане переделывания соединения и перебирания проводов, так как на одно соединение расходуется 10–12 мм кабеля, в отличие от скрутки, которая требует 10 см за один раз. Делая скрутку вторично, можно попасть в ситуацию, когда потребуется перекладывать весь кабель, так как запас расходуется значительно быстрее.
• Не требует дополнительной изоляции от влаги и воздуха.
• Плотность контакта не ухудшается со временем.

Преимущества скрутки перед зажимом Wago

• Новая скрутка имеет лучшие показатели сопротивления, чем Wago.
• Выдерживает серьезные нагрузки.
• Можно делать без покупки дополнительных предметов, инструментов и приспособлений. Требуется лишь наличие изоляции и пассатижей.

На первый взгляд может показаться, что скрутка лучше, чем Wago, так как показатели сопротивления у нее ниже, делается она быстро и без привлечения дополнительных инструментов. Многие сторонники скрутки апеллируют этими фактами, а также демонстрируют наглядные опыты, когда испытывают два соединения под запредельной нагрузкой и Ваго оплавляется быстрее, чем изоляция скрутки.

В реальности такие опыты демонстрируют лишь устойчивость соединений к нагрузкам. Никто не ставит опыты на скрутках 10-ти летней давности. Известно, что за счет периодического нагрева и охлаждения кабели скрутки то расширяются, то сжимаются, поэтому постепенно контакт ухудшается. И чем старше скрутка, тем хуже контакт и все остальные показатели. Также скрутка требует сноровки и опыта от электрика. Если ее делает не профессионал, то результаты могут быть весьма плачевными.

«Ножны»

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Достоинства соеденительных клемм Wago

достоинство пружинных клеммных соединений

Пружинные клеммы Wago обладают множеством преимуществ, среди которых:

1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
2. Возможность довольно быстрого подключения без использования специализированного инструмента.
3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
4. Высочайшая надежность контактов.
5. Возможность внесения изменений в проводку, не нарушая соединения.
6. Наличие отдельного гнезда для каждого провода.
7. Высокая виброустойчивость и ударопрочность.
8. Автоматическое регулирование усилия зажима на провод.
9. Отсутствие необходимости в уходе и специальном обслуживании.
10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
12. Прекрасное соотношение качества и цены.

зажим провода

В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

надежный зажим провода

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Способы соединений

Самыми популярными способами соединений можно назвать следующие:

• Скрутка. Выполняется просто, однако со временем ослабевает из-за того, что контакты окисляются. Не используется в помещениях с повышенной пожарной опасностью.
• Гильзы. Есть защита от окисления с помощью смазки, также можно использовать в электроустановках. Из недостатков можно выделить необходимость обжимных клещей, которые не всегда удобно использовать.
• Сварка. Считается самым надёжным способом, потому что на выходе получается цельный провод. Его можно сварить и скрутить. Но нужен аппарат для сварки, питание к нему, хотя он может быть с аккумулятором.
• Болты. Алюминий и медь можно соединить через шайбу, этот способ надёжнее скрутки. При нагреве соединение сильно ослабевает, также есть сложности с монтажом на высотах, если свободный участок будет слишком короток.
• Пайка. При больших токах не используется, но способ надёжный. Большой ток заставит элементы нагреваться, особенно место их соединения. В редких случаях это приводит к плавлению припоя. Этот способ лучше всего используется в паре с гильзами. Требует наличие паяльника и питания к нему.

Скрутка

Это самый обычный тип соединения, который можно выполнить без специальных приспособлений и даже пальцами (не рекомендуем). Так как обычная скрутка характеризуется довольно ненадежным соединением, то дополнительно применяется пайка или сварка уже скрученного соединителя.

Плюсы скруток:

• Дешевое соединение. Для скрутки достаточно два провода и изоляционный материал (изолента или кембрик).
• Большая площадь контакта. Чем больше площадь контактируемых проводников, тем большую мощность (токовую нагрузку) они способны проводить. Скрутки можно сделать какого угодно размера, поэтому площадь контакта всегда будет достаточной.
• Не требует обслуживания.
• Можно соединять однопроволочные и многопроволочные жилы.

Минусы скруток:

• Низкая влагостойкость. Не рекомендуется использовать во влажных помещениях, а также в деревянных коттеджах.
• Требуется дополнительная изоляция. В отличие от различных клеммных соединений скрутка требует дополнительной изоляции.
• Нельзя соединять алюминий и медь.
• Высокая длительность технологического процесса. Пайка и сваривание контактов занимает много времени.
• Требуется дополнительное оборудование. Для сварки контактов потребуется сварочный аппарат с небольшим током. Например, недорогая модель Wert SWI с режимом аргонно-дуговой сварки подойдет для качественных сварных скруток.

Скрутка без пайки и сварки обычно применяется при монтаже временных построек, которые потом придется убирать.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

• Серии 294 и 294 Linect служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
• Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
• Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

• Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
• Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
• Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
• Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
• Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
• Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

• Серия862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
• Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
• Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.

Общие сведения о клеммниках

Конструктивно такие элементы являются зажимами, основной деталью которых служит плоская пружина. Вся ее площадь равномерно давит на поверхность провода, не нарушая его целостность. Зажимное усилие концентрируется в одном месте, обеспечивая качественный и надежный контакт. В местах соприкосновения зажима и провода наблюдается очень низкое значение переходного сопротивления.

Токопроводящая рейка изготавливается из пружинно-твердой электролитной меди, имеющей мягкую луженую поверхность. Для покрытия используется сплав олова (60%) и свинца (40%), создающий защиту от коррозии в течение длительного времени. Основная деталь – зажимная пружина производится из высококачественной аустенитной хромоникелевой стали, обладающей высокой устойчивостью к растяжению.

Изоляция клеммников изготавливается на основе полиамида, полностью нейтрального к процессам коррозии. Этот материал очень плохо воспламеняется и препятствует возгоранию за счет функции самогашения.

Самозажимные клеммы Wago могут эксплуатироваться в широком температурном диапазоне. Нижний предел составляет -35С, а верхний – 170-200С, в зависимости от типа того или иного устройства. Данные разъемы используются не только в домашних сетях, но и в промышленности. В связи с этим, параметры клеммников представлены в очень широком диапазоне. К ним могут подключаться провода с сечением жил от 0,08 до 95 мм2, они выдерживают напряжение от 100 до 1000 вольт, а пропускной номинальный ток составляет от 6 до 323 А.

Виды электрических соединений клеммником

Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

Клеммные соединения используются в электрике повсеместно. Это один из тех электротехнических компонентов, без которого немыслим качественный монтаж любого плана

Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз.

Различают следующие виды “зажимов”:

• ножевые;
• кольцевые;
• штыревые;
• муфтовые.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Вариант #1 — «ножны»

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т. д.

Но для соединения проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Привычный многим электрикам и широко распространённый вид клеммников, соединение которыми осуществляется по принципу ножевого контакта. Для организации соединения достаточно вставить одну деталь (папу) в другую (маму)

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.

Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вариант #2 — кольцевые

К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.

Ещё один «древний» вид элементов, при помощи которых создаётся электрическое соединение проводника с каким-либо модульным элементом схемы. Эти клеммы допустимо применить под контакт двух проводов, но на практике такое редкость

Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.

Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.

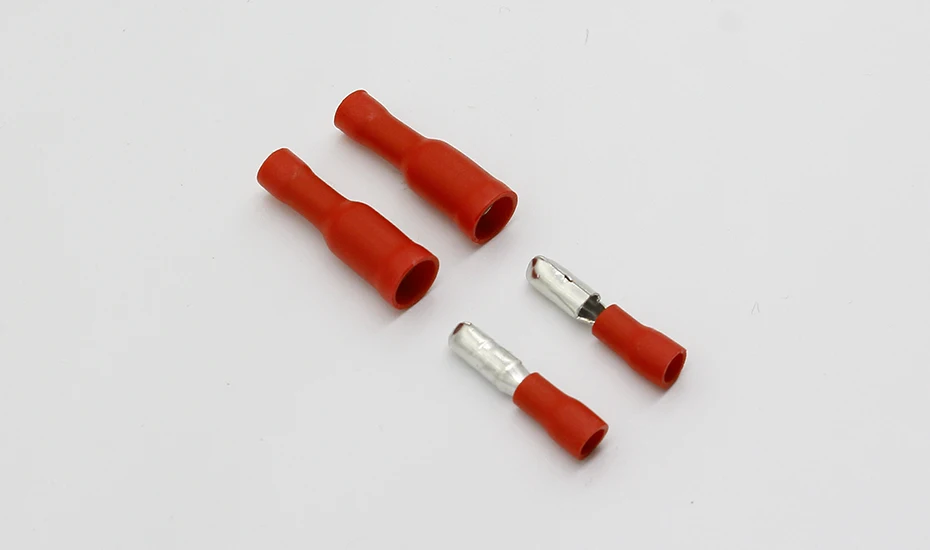

Вариант #3 — штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

Вилка маркируется символом «А», например, F2A. Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25 – 6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Один из вариантов штыревой конструкции клеммников, применяемых, как правило, в слаботочных схемах. Конструктивно обеспечивают удобную работу при монтаже/демонтаже

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов, изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм окрашиваются в синий цвет, остальные (от 2 до 6,64 мм) – в жёлтый цвет.

Вариант #4 — муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Так называемая муфтовая клемма. Выпускается в разных конфигурациях, в том числе под силовой обжим. На рисунке конструкция клеммника, способная выдерживать большие токи

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25 – 16,78 мм.

Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Варианты соединения

Скрутка проводов

Чтобы скрепить два или несколько проводов, их концы зачищали от изоляции на расстоянии 2-4 см, в зависимости от диаметра проводников. Сложив параллельно жилы, их скручивали в форме спирали. Контактный узел оборачивали изоляционной лентой. Делали это особенно тщательно, чтобы не оставалось оголённых участков контактного узла.

Недостатком такого метода является то, что изоляция под воздействием внешних негативных явлений со временем может потерять свои свойства. Это вызывает коррозию металла, что приводит к ухудшению качества соединения и может вызвать искрение между жилами и возгорание изоляционного покрытия проводки.

Скрутка и клеммники

Важно! ГОСТом скрутки проводов запрещены. Решение было принято из-за частых аварий и несчастных случаев по причине соединения проводов именно таким способом

Пайка или сварка

Пайка соединительного узла проводов гораздо надёжнее, чем простая скрутка. Хотя и в этом случае оголённые жилы тоже скручивают. Соединение лудят паяльником с применением канифоли, паяльной пасты и припоя. Надёжность соединения во многом зависит от качества пайки.

Пайка впоследствии требует прочного изоляционного покрытия. Такой способ создания контакта страдает теми же недостатками, что и скрутка.

Следует заметить! Место пайки даже покрытой изоляцией не может быть полностью защищено от механических негативных воздействий.

Сварку можно использовать для соединения одножильных силовых кабелей размером сечения не менее 35-40 мм2. В противном случае сварочная дуга только сожжёт жилы.

Клеммники

Карболитовые клеммные колодки (КК) представляют собой коробки из диэлектрических материалов, в которые помещены клеммы для соединения проводов (клети). Соединительные клеммы в колодке для проводов должны соответствовать по своим параметрам профилю электрической цепи, в которой они будут применяться. Использование электрических колодок исключает возможность замыкания на корпус.

Соединительные электрические колодки обеспечивают надёжное подключение проводов из разных металлов: алюминия и меди. Смешанный электромонтаж даёт возможность осуществлять с помощью клеммных зажимов безопасное соединение медных и алюминиевых проводов.

Простота монтажа соединений не требует особой квалификации исполнителя. Конструкция клеммника для проводов надёжно защищает человека от случайного прикосновения к токоведущим частям соединения. Гарантированная надёжность контактных соединителей исключает возможность короткого замыкания и перегрева в месте соединения.

Основными достоинствами клеммников для соединения проводов являются быстрая и качественная коммутация, оперативный разрыв цепи для проведения тестирования, замеров и определения мест повреждений.

Конструктивные особенности клеммных зажимов

Клеммные соединения отличаются простотой исполнения и при использовании не требуют каких-либо специальных навыков. Наибольшее распространение среди электриков получили следующие способы.

Клеммные колодки

Для работы с ними достаточно одной отвертки. Данный способ используется в большинстве соединений электрических сетей. Один из вариантов устанавливается на выходе многих бытовых приборов и служит для подключения питающего шнура. Конструкция выполнена в виде контактной пластины, запаянной в корпус из пластика или карболита. Клеммные соединители бывают разных типов, они отличаются низкой стоимостью и удобством в работе. С помощью клеммных колодок соединяются медные и алюминиевые провода, в том числе и разных диаметров, с одной или несколькими жилами.

Само соединение проводов через клеммник занимает буквально несколько секунд. С каждой жилы нужно снять изоляцию приблизительно на 5-7 мм и зачистить ее от оксидной пленки. Оба проводника вставляются в гнезда напротив друг друга и прижимаются болтами к контактным пластинам, обеспечивая тем самым надежное соединение. Однако, такой способ позволяет соединить лишь одну пару проводов. Для большего количества проводников требуется установка специальных перемычек. В качестве недостатка следует отметить постепенное ослабление болтовых соединений, которые требуется периодически подтягивать.

Клеммные зажимы Wago

Другой способ соединения предполагает использование специальных клеммных зажимов Ваго (Wago). Здесь мнения пользователей разделяются: одним нравятся такие клеммы, а другим – нет. Все споры охватывают пружинные зажимы, входящие в конструкцию, надежность и сроки их эксплуатации. Однако многочисленные тесты показали, что при правильном выборе и соблюдении технических условий, эти клеммники будут служить на протяжении многих лет. Следует выбирать нужную модель для конкретных работ и не покупать поддельную продукцию.

Конструкции рычажных клеммников Wago могут быть разъемными (рис. 1) и неразъемными (рис. 2). Первый вариант лучше всего подходит для тех мест, где возможны дополнительные подключения, и конфигурация сети периодически изменяется. Очень часто такие клеммники устанавливаются в распределительные коробки. В каждом из них имеется специальный рычажок, предназначенный для фиксации или освобождения проводов.

Конструкция элемента дает возможность соединения 2-5 проводов с различными параметрами. Сама процедура очень простая: вначале рычажок поднимается, подготовленная жила вставляется в гнездо, после чего рычажок опускается и фиксирует провод на своем месте.

Конструкция неразъемных клемм Wago отличается наличием колпачка и корпуса зажима. Колпачки изготавливаются из прозрачных и непрозрачных полимерных или пластиковых материалов. Для проводов в корпусе предусмотрены отверстия. Нормальное соединение зависит от правильного снятия изоляции. Производители продукции требуют выполнять зачистку на расстояние 12-13 мм. Таким образом, очищенная часть провода заходит в клеммник, а изоляция упирается в корпус.

Тестируем сопротивление соединений

Тест проводился с помощью прибора Микромиллиомметр ИКС-1А. Он предназначен для определения сопротивления электрическому току болтовых и клеммных соединителей.

Для каждого соединителя были взяты кусочки провода сечением 2.5 мм2 длиной по 3. 5 см каждый. После этого прибор подключили к двум концам проводника и пропустили через него ток 1.2 А. Вот какие показания получились:

1. Винтовой клеммник — 40 мкОм.
2. СИЗ — 68 мкОМ.
3. Скрутка — 302 мкОм.
4. Плоскопружинный зажим Wago — 458 мкОм.
5. Строительно-монтажная клемма КБМ — 654 мкОм.

В испытаниях лучше всего показал себя винтовой клеммник. Скрутка же, как ни странно, превзошла Wago и КБМ. Однако одного лишь показателя сопротивления недостаточно для того, чтобы решить, какой тип соединения лучше для проводки. Ведь многое зависит именно от площади контакта, а с течением времени место соединения может засориться пылью и грязью, что ухудшит контакт. Рассмотрим подробнее каждый тип в отдельности.

Типы клеммных колодок

Клеммные коннекторы для проводов группируют по ряду признаков, таких как:

1. Назначение;
2. Способы монтажа;
3. Рядность;
4. Исполнение;
5. Тип подключаемого проводника;
6. Вид зажима.

Назначение

КК различаются по назначению:

• соединение проводов;
• на печатную плату;
• на дин-рейку;
• кросс-модули.

Соединение проводов

Это самая распространённая конструкция соединителей. В основном это винтовые, ножевые и рычажные клеммные колодки. Концы проводов вставляют в отверстия фиксаторов, как с обеих сторон, так и с одной стороны.

На печатную плату

Для подключения низковольтного питания колодки с винтовыми клеммами крепят на плате. Помимо того, что провода фиксируются в КК, их ещё крепят специальными хомутами.

КК на печатной плате

На дин-рейку

Универсальные электротехнические устройства бывают в виде стационарных модулей и сборных клеммников. Первые имеют законченную конструкцию. Второй вид КК состоит из отдельных модулей, из которых можно создавать разные конструктивные положения распределительных клемм. При монтаже соединений многочисленных проводных линий в одном узле применение дин-рейки является самым рациональным решением.

Кросс-модули

Применение кросс-модулей позволяет удобно и надёжно выполнять электромонтажные работы в распределительных шкафах и щитах. Главной функцией кросс-модуля является разделение питания от одного источника энергии на несколько отходящих линий.

Способы монтажа

По способу монтажа соединений КК подразделяются на следующие виды.

Винтовые

В корпус винтовой клеммной колодки вмонтированы металлические зажимы. Это горизонтальные гильзы с вертикальным винтом. Оголённый конец провода заводят в отверстие и зажимают сверху жилу винтом. С другой стороны колодки заводят в стальную гильзу другой проводник, который тоже зажимают. Образуется плотный контакт. Сталь индеферентна к меди и алюминию. Поэтому винтовые клеммники ЗВИ используют для соединения проводов из разнородных металлов, не боясь вызвать коррозионные процессы.

Зажимные

КК такого типа фиксируют проводники рычажными зажимами. Провод вводят в монтажное отверстие и рычажком прижимают жилу к гильзе. Достоинствами такого соединения являются быстрый монтаж и демонтаж проводов.

Рычажные клеммники

Существуют неразъёмные модели с пружинным фиксатором внутри гильзы, который не даёт выйти обратно проводу. Как правило, это КК одноразового пользования.

На дин-рейку

Выше по тексту есть описание этого устройства.

Исполнение

Колодки бывают прямой и угловой конфигурации. У первых направления кабельных линий не меняются. Угловые колодки применяют на поворотах, когда нельзя изгибать провода. Выходящий проводник перпендикулярен встречной жиле. Клеммы для проводов расположены под прямым углом.

Обратите внимание! Одни из самых распространённых клемм – это разъёмные обжимные коннекторы. Одна клемма входит в разъём другого контакта

Их называют «мама» и «папа». Приёмный наконечник имеет боковые овальные загибы, и посередине в проёме есть подпружиненный лепесток. Чтобы разъединить провода, язычок отгибают, и «папу» легко вынимают из «мамы».

• винтовые;
• пружинные;
• зажимная клеть;
• торцевые;
• ножевые;
• концевые.

Преимущества самозажимных клеммников

Соединительные элементы данного типа существенно превосходят все остальные известные виды соединений.

Среди несомненных плюсов необходимо отметить следующие положительные качества:

• Каждый соединяемый провод обеспечен отдельным зажимом.
• В процессе эксплуатации не требуется какое-либо техническое обслуживание, не нужна и дополнительная изоляция.
• После зажима создается герметичное соединение, полностью исключающее окисление соединенных жил. Клеммы абсолютно безопасны во время работы, поскольку их токоведущие части недоступны для прикосновения.
• Простой монтаж выполняется с помощью обычной отвертки. Это существенно облегчает работу при монтаже больших объемов электропроводки, прокладке ее в труднодоступных местах и в условиях плохого освещения.
• Пружины обеспечивают надлежащую ударопрочность и высокую устойчивость к вибрации. Сам зажим имеет компактные размеры, при необходимости легко проводится повторный монтаж.
• Самозажимные клеммники фирмы Wago устойчивы к повышенной влажности, высоким температурам и агрессивному воздействию окружающей среды.
• Установленные в распределительную коробку, такие клеммы делают соединения проводов красивыми и упорядоченными.

Практически все клеммы пружинного типа настраиваются на конкретное сечение жилы. Поэтому усилие, прилагаемое зажимом при подключении, считается наиболее оптимальным. За счет этого полностью исключается температурная деформация и возможность повреждения проводов. С помощью самозажимных клеммников могут соединяться медные и алюминиевые провода, поскольку обычные способы для этого не подходят.

Единственным условием, которое нельзя назвать минусом, является доступность клеммных соединителей для проведения плановых осмотров и ремонтных электромонтажных работ. Данное условие относится не только к клеммам, но и к другим видам разъемных соединений.

Индивидуальный съемный USB-кабель Устройство на конце

Цвет паракорда *

Посетите нашу таблицу цветов, чтобы увидеть фотографии всех наших вариантов паракорда!

Выберите вариант. ..Aloha Apocalypse Aquatica Autumn Forest Baby Blue Кошмар Барни Торт на день рождения Bite Biters Black & Blue X’s Black Diamonds Blue Blend Blue Diamonds Blue Electric Blue Midnight Canary Yellow Candy Snake Charcoal Grey Chocolate Heart Colonial Сладкая вата Country Girl Camo Decay Denim Destiny Дискотека Ночи Сказка Модница Огненный шар Огонь и лед Фуксия Фуксия Бриллианты Галактика Гранат Врата Геккон Золотой Золотарник Серая чешуя Зеленая Келли Хиппи Родной город Герой Соты Ледяная волна Фонарь Джека Ямайская струя Черный Поток лавы Лавандовый Фиолетовый Свет Полосы Mayday Майами Разум Бендер Мятно-зеленый Неон Зеленый Неоновый Зеленый Ниндзя Неоновый Оранжевый Неоновый Розовый Неоновый Розовый Карамельный Неоновый Розовый Камуфляжный Неоновые Полосы Неоновая Бирюзовый Неоновый Бирюзовый Бриллианты Нью-Мексико Ночное Небо Океаны Огня Оранжевые Кремовые Бриллианты Оранжевый International Overwatch Phoenix Sunrise Pink & Black Mind Bender Pink & Blue Pink Blend Pink Diamonds Pink Лаванда Розовый Ниндзя Розовый Парадокс Розовая Роза Розовая Роза Бриллианты Розовый Скрытую Булавку k with Black X’s Pixie Stick Purple Acid Purple Diamonds Purplicious Raven Razzamatazz Rebel Camo Red & Black Red Blend Red Imperial Red Scarlet Red, White & Blue Rock My Heart Rosa Noche Rush Silver Blue Mind Bender Silver Diamonds Silver Grey Spy Звездная ночь Ненастная погода Лето Day Suns Trainwreck Tsunami Turquoise Urban Camo Volcanic Valentine Wave White Wild Flower Workshop Yellow Camo Zombie Dawn

Techflex Color *

Покрывает паракорд — настоятельно рекомендуется для спиральных кабелей. Катушки без Techflex держат форму хуже, чем катушки с Techflex.

Выберите вариант… Нет Techflex ( -$1.00 )Clear Carbon (черный и прозрачный) Black Sherbert White Shimmer (серый и прозрачный) Platinum Grey Neon Blue Teal Blue Aqua Dark Purple Purple Purple Neon Pink Superhero Red Orange Yellow Neon Yellow Neon Green Бежевый

Съемный разъем *

Выберите вариант…Chrome GX16 Silver YC8 (Quick-Connect) ( $4.00 )Silver Anodized Weipu (Quick-Connect) ( $10.00 )White GX16 ( $4.00 )Metallic Purple GX16 ( Rose 4.00 )Dusty 90usty GX16 ( 4,00 $ )Золотой GX16 ( 4,00 $ )Черный GX16 ( 4,00 $ )Синий металлик GX16 ( 4,00 $ )Красный металлик GX16 ( 16 GX 4,00 $)

17 $ 4,00

) Синий анодированный вейпу (быстрого подключения) ( $ 10,00 ) Красный анодированный Weipu (быстрого подключения) ( $ 10,00 )

Огромная сжина Выберите вариант. .. Черный Темно-серый Светло-серый Белый Королевский Фиолетовый Лавандовый Фиолетовый Голубой океан Небесно-голубой Клубнично-красный Огненно-красный Оранжевый Тигровый Оранжевый Мандариновый (яркий) Оранжевый Военный зеленый Лаймовый Лимонный Лаймовый Лимонно-желтый Темно-коричневый Светло-коричневый Прозрачный (показать разъемы)

Разъем устройства *

Выберите вариант…Micro-USB Silver Micro-USB Gold (+ 1,00 $ ) Mini-USB Silver (+ 1,00 $ ) Mini-USB Gold (+ 2,00 $ ) USB-B Silver (+ 1,50 $ ) USB-B Gold (+ 3,00 $ ) USB-C 2.0 Silver (+ 1,50 $ ) USB-C 2.0 Gold (+ 3,00 $ )

Спиральный или прямой? *

Стандартная катушка = внутренний диаметр 3/8 дюйма
Большая катушка = внутренний диаметр 1/2 дюйма

Выберите вариант… Без катушки — 6 дюймов Без катушки — 8 дюймов Без катушки — 10 дюймов Без катушки — 12 дюймов 6-дюймовая катушка (15 см) — Стандартная (+ $14,00 )6-дюймовая катушка (15 см) — Jumbo (+ $22,00 )9-дюймовая катушка (23 см) — стандартная (+ $19,00 )9-дюймовая катушка (23 см) — Jumbo (+ $27,00 )

Компоновка катушки

Если вы выбрали катушку, выберите ее компоновку. Если ничего не выбрано, расположение катушки по умолчанию соответствует расположению под углом 90 градусов (как показано на примерах изображений).

Нет 90-градусная компоновка Встроенная компоновка

Coil Limits *

Я понимаю, что для соответствия протоколам USB 2.0 Dream Cables рекомендует разрабатывать кабели только с 6-дюймовой катушкой и общей длиной до 9футов и проектирование кабелей с 9-дюймовой катушкой общей длиной до 6 футов.

Отказ от ответственности *

Я соединяю этот конец устройства со съемным кабелем Dream Cables и понимаю, что соединение этого конца со съемным кабелем другого поставщика может работать неправильно.

Самодельный кабель клавиатуры Съемные разъемы Aviation/yc8 и TRRS

• Товар на фото в Тип разъема: серебристый GX16

  Вариант выбран!

  Этот вариант продан.

• Товар на фото в Тип разъема: серебристый GX12

  Вариант выбран!

  Этот вариант продан.

• Товар на фото в Тип разъема: серебристый YC8

  Вариант выбран!

  Этот вариант продан.

• Товар на фото находится в Тип разъема: Silver Straight TRRS

  Вариант выбран!

  Этот вариант продан.

• Товар на фото в составе Тип разъема: Серебристый 90° TRRS

  Вариант выбран!

  Этот вариант продан.

• Товар на фото в составе Тип разъема: Черный прямой TRRS

  Вариант выбран!

  Этот вариант продан.

• Товар на фото в Тип разъема: черный 90° TRRS

  Вариант выбран!

  Этот вариант продан.

Нажмите, чтобы увеличить

892 продажи |

5 из 5 звезд

от 3,19 евро

Загрузка

Включая НДС (где применимо), плюс стоимость доставки

Тип разъема

Выберите вариант Серебряный GX16 (3,82 евро) Серебряный GX12 (3,82 евро) Серебро YC8 (6,37 евро) Серебряный прямой TRRS (3,19 евро) Серебро 90° TRRS (3,82 €) Черный прямой TRRS (3,19 евро) Черный 90° TRRS (3,82 €)

Выберите опцию

Подробности смотрите в описании товара

256

Количество

12345678121314151617181920212223242526272829303132333435363738394041424344454647484950515253545556575859606162636465666768697071727374757677787980818283848586878889

2939495969798

5

5 Исследуйте связанные категории и поиски

Внесен в список 5 сентября 2022 г.

38 избранных

Информация о продавце

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении авторских прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в ​​отношении контента для взрослых

Товар на продажу…

не ручная работа

не винтаж (20+ лет)

не ремесленные принадлежности

запрещены или используют запрещенные материалы

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.

Свод правил Южной Каролины | Государственные правила | Закон США

Перейти к основному содержанию

Корнелл Лоу ШколаПоиск Корнелл

Глава 1 — ОТДЕЛ ТРУДА, ЛИЦЕНЗИИ И РЕГУЛИРОВАНИЯ-БУХГАЛТЕРСКИЙ СОВЕТ

Глава 3 — КОММЕРЧЕСКИЙ ОТДЕЛ АЭРОНАВТИЧЕСКОГО ОТДЕЛЕНИЯ

Глава 5 — ДЕПАРТАМЕНТ СЕЛЬСКОГО ХОЗЯЙСТВА

Глава 7 — АЛКОГОЛЬНЫЕ НАПИТКИ, ПИВО И ВИНО

Глава 8 — СОВЕТ ПО СТРОИТЕЛЬНЫМ НОРМАМ

Глава 9 — ИНСТИТУТ АРХЕОЛОГИИ И АНТРОПОЛОГИИ

Глава 10 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ

Глава 11 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИИ И РЕГУЛИРОВАНИЯ — ГОСУДАРСТВЕННАЯ СОВЕТ АРХИТЕКТУРНЫХ ЭКСПЕРТИЗ

Глава 12 — ОТДЕЛ АРХИВОВ И ИСТОРИИ ЮЖНОЙ КАРОЛИНЫ

Глава 13 — ГЕНЕРАЛЬНЫЙ ПРОКУРОР

Глава 14 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — КОМИССИЯ АКЦИОНЕРОВ ЮЖНОЙ КАРОЛИНЫ

Глава 15 — ГОСУДАРСТВЕННЫЙ СОВЕТ ФИНАНСОВЫХ УЧРЕЖДЕНИЙ

Глава 17 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — ГОСУДАРСТВЕННАЯ СОВЕТСКАЯ СОВЕТСКАЯ ЭКСПЕРТИЗЫ

Глава 18 — КОМИССИЯ ЮЖНОЙ КАРОЛИНЫ ПО ДЕЛАМ СЛЕПЫХ

Глава 19 — ГОСУДАРСТВЕННЫЙ БЮДЖЕТ И КОНТРОЛЬНЫЙ СОВЕТ

Глава 20 — ОТДЕЛ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — ГОСУДАРСТВЕННАЯ АТЛЕТИЧЕСКАЯ КОМИССИЯ

Глава 21 — КЛАДБИЩЕ ЮЖНОЙ КАРОЛИНЫ

Глава 22 — ПРИБРЕЖНОЙ КАРОЛИНСКИЙ УНИВЕРСИТЕТ

Глава 23 — КОЛЛЕДЖ ЧАРЛСТОНА

Глава 24 — УПРАВЛЕНИЕ ГУБЕРНАТОРА — ОТДЕЛ ПО ПРОВЕРКЕ ВОСПИТАНИЯ ДЕТЕЙ

Глава 25 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — СОВЕТ ЭКСПЕРТОВ ХИРОПРАКТИК ЮЖНОЙ КАРОЛИНЫ

Глава 26 — ЦИТАДЕЛЬ

Глава 27 — УНИВЕРСИТЕТ КЛЕМСОНА

Глава 28 — ОТДЕЛ ПО ДЕЛАМ ПОТРЕБИТЕЛЕЙ

Глава 29 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИИ И РЕГУЛИРОВАНИЯ — ГОСУДАРСТВЕННЫЙ ЛИЦЕНЗИОННЫЙ СОВЕТ ДЛЯ ПОДРЯДЧИКОВ

Глава 30 — ОТДЕЛ ЗДРАВООХРАНЕНИЯ И ЭКОЛОГИЧЕСКОГО КОНТРОЛЯ — ПРИБРЕЖНОЕ ОТДЕЛЕНИЕ

Глава 31 — ОФИС ГУБЕРНАТОРА — НЕПРЕРЫВНЫЙ УХОД ЗА ЭМОЦИОНАЛЬНО НАРУШЕННЫМИ ДЕТЯМИ ОТДЕЛЕНИЕ

Глава 33 — ОТДЕЛ ИСПОЛНИТЕЛЬНЫХ ПРАВ

Глава 35 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — ГОСУДАРСТВЕННЫЙ КОМАНД КОСМЕТОЛОГИИ

Глава 36 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИОННО-РЕГУЛИРУЮЩАЯ ЭКЗАМЕНАЦИОННАЯ СОВЕТ ПО ВЫДАЧЕ ЛИЦЕНЗИИ ПРОФЕССИОНАЛЬНЫХ КОНСУЛЬТАНТОВ, ТЕРАПЕВТОВ ПО БРАЧНЫМ И СЕМЕЙНЫМ ТЕРАПЕВТАМ, КОНСУЛЬТАНТОВ ПО ЗАВИСИМОСТИ И ПСИХО-ОБРАЗОВАТЕЛЬНЫХ СПЕЦИАЛИСТОВ

Глава 37 — АКАДЕМИЯ УГОЛОВНОГО ПРАВОСУДИЯ ЮЖНОЙ КАРОЛИНЫ

Глава 38 — ДЕПАРТАМЕНТ ОБЩЕСТВЕННОЙ БЕЗОПАСНОСТИ

Глава 39 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИИ И РЕГУЛИРОВАНИЯ — ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТОМАТОЛОГИИ

Глава 40 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИОННО-РЕГУЛИРУЮЩАЯ КОМИССИЯ ДЛЯ ДИЕТИЧЕСКИХ СРЕДСТВ

Глава 42 — ГОСУДАРСТВЕННЫЙ ОРГАНА ПО ПОМОЩИ ОБРАЗОВАНИЮ

Глава 43 — ГОСУДАРСТВЕННЫЙ КОМИТЕТ ОБРАЗОВАНИЯ

Глава 44 — ЛОТЕРЕЕЙНАЯ КОМИССИЯ ЮЖНОЙ КАРОЛИНЫ

Глава 45 — ГОСУДАРСТВЕННАЯ ИЗБИРАТЕЛЬНАЯ КОМИССИЯ

Глава 47 — ДЕПАРТАМЕНТ ЗАНЯТОСТИ И РАБОЧИХ СРЕДСТВ

Глава 49 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — РЕГИСТРАЦИОННЫЙ СОВЕТ ШТАТА ЮЖНАЯ КАРОЛИНА ДЛЯ ПРОФЕССИОНАЛЬНЫХ ИНЖЕНЕРОВ И ЗЕМЛЕМЕДОРОВ

Глава 50 — ЭКСПЕРТНАЯ СОВЕТ ГОСУДАРСТВА ЮЖНОЙ КАРОЛИНЫ ДЛЯ ЗАРЕГИСТРИРОВАННЫХ ЭКОЛОГИЧЕСКИХ САНИТАРИЙ

Глава 51 — СОВЕТ ПО ЭКОЛОГИЧЕСКОЙ СЕРТИФИКАЦИИ ЮЖНОЙ КАРОЛИНЫ

Глава 52 — ГОСУДАРСТВЕННАЯ КОМИССИЯ ПО ЭТИКЕ

Глава 53 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИИ И РЕГУЛИРОВАНИЯ — ГОСУДАРСТВЕННЫЙ РЕГИСТРАЦИОННЫЙ СОВЕТ ЛЕСНИКОВ

Глава 55 — ГОСУДАРСТВЕННАЯ КОМИССИЯ ЛЕСНОГО ХОЗЯЙСТВА

Глава 57 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — СОВЕТ ШТАТА ЮЖНОЙ КАРОЛИНЫ ПОХОРОННЫХ СЛУЖБ

Глава 58 — КАБИНЕТ ГУБЕРНАТОРА

Глава 61 — ОТДЕЛ ЗДРАВООХРАНЕНИЯ И ЭКОЛОГИЧЕСКОГО КОНТРОЛЯ

Глава 62 — ГОСУДАРСТВЕННАЯ КОМИССИЯ ПО ВЫСШЕМУ ОБРАЗОВАНИЮ

Глава 63 — ДЕПАРТАМЕНТ ДОРОГИХ ДОРОГ И ОБЩЕСТВЕННОГО ТРАНСПОРТА

Глава 64 — УПРАВЛЕНИЕ ПО ФИНАНСИРОВАНИЮ И РАЗВИТИЮ ЖИЛИЩНОГО ШТАТА ЮЖНОЙ КАРОЛИНЫ

Глава 65 — КОМИССИЯ ПО ЧЕЛОВЕЧЕСКИМ ДЕЛАМ ЮЖНОЙ КАРОЛИНЫ

Глава 67 — КОМИССИЯ ПО КОМПЕНСАЦИЯМ РАБОЧИХ ЮЖНОЙ КАРОЛИНЫ

Глава 68 — ЮЖНАЯ КАРОЛИНА РАБОТА-УПРАВЛЕНИЕ ПО ЭКОНОМИЧЕСКОМУ РАЗВИТИЮ

Глава 69 — ОТДЕЛ СТРАХОВАНИЯ

Глава 71 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — РАЗДЕЛЕНИЕ ТРУДА

Глава 72 — ОТДЕЛ ЗДРАВООХРАНЕНИЯ И ОКРУЖАЮЩЕЙ СРЕДЫ — ОТДЕЛ ЗЕМЕЛЬНЫХ РЕСУРСОВ И ЗАПОВЕДНЫХ РАЙОНОВ

Глава 73 — ПРАВООХРАНИТЕЛЬНЫЙ ОТДЕЛ ЮЖНОЙ КАРОЛИНЫ

Глава 75 — ГОСУДАРСТВЕННАЯ БИБЛИОТЕКА ЮЖНОЙ КАРОЛИНЫ

Глава 76 — СОВЕТ ЛАНДШАФТНЫХ АРХИТЕКТУРНЫХ ЭКСПЕРТОВ

Глава 77 — МАССАЖ/ТЕРАПИЯ ДЛЯ ТЕЛА

Глава 79 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — ИЗГОТОВЛЕННЫЙ ЖИЛИЩНЫЙ СОВЕТ

Глава 80 — КОМИССИЯ ПО МОРСКОЙ БЕЗОПАСНОСТИ ЮЖНОЙ КАРОЛИНЫ И ВОЕННО-МОРСКАЯ МИЛИЦИЯ

Глава 81 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИОННО-РЕГУЛИРОВАНИЙ СОВЕТ МЕДИЦИНСКИХ ЭКСПЕРТОВ

Глава 83 — МЕДИЦИНСКИЙ УНИВЕРСИТЕТ ЮЖНОЙ КАРОЛИНЫ

Глава 87 — ОТДЕЛ ПСИХИЧЕСКОГО ЗДОРОВЬЯ

Глава 88 — ДЕПАРТАМЕНТ ИНВАЛИДНОСТИ И ОСОБЫХ ПОТРЕБНОСТЕЙ

Глава 89 — ОФИС ГУБЕРНАТОРА-ГОРОХОДНОГО СОВЕТА ЮЖНОЙ КАРОЛИНЫ

Глава 90 — ОТДЕЛ АВТОТРАНСПОРТНЫХ СРЕДСТВ

Глава 91 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИИ И РЕГУЛИРОВАНИЯ — ГОСУДАРСТВЕННЫЙ СОВЕТ СЕСТРИНСКОГО ДЕЛА

Глава 93 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — СОВЕТ ДОЛГОСРОЧНЫХ АДМИНИСТРАТОРОВ ЗДРАВООХРАНЕНИЯ ЮЖНОЙ КАРОЛИНЫ

Глава 94 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — СОВЕТ ЮЖНОЙ КАРОЛИНЫ ПО ПРОФЕССИОНАЛЬНОЙ ТЕРАПИИ

Глава 95 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИОННО-РЕГУЛИРУЮЩИЙ СОВЕТ ЭКСПЕРТОВ В ОПТИМЕТРИИ

Глава 96 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — СОВЕТ ЭКСПЕРТОВ ЮЖНОЙ КАРОЛИНЫ В ОПТИКЕ

Глава 99 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — ГОСУДАРСТВЕННАЯ ФАРМАЦИЯ

Глава 100 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИИ И РЕГУЛИРОВАНИЯ — ГОСУДАРСТВЕННАЯ ЭКСПЕРТИЗА ПО ПСИХОЛОГИИ

Глава 101 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИИ И РЕГУЛИРОВАНИЯ — ГОСУДАРСТВЕННАЯ СОВЕТ ЭКСПЕРТОВ ФИЗИОТЕРАПИИ

Глава 102 — ГЕНЕРАЛЬНЫЙ АДВОКАТ-ОТДЕЛ ОБЩЕСТВЕННЫХ БЛАГОТВОРИТЕЛЬНЫХ ОБЩЕСТВ (ОТМЕНЕН)

Глава 103 — КОМИССИЯ ПО КОММУНАЛЬНЫМ СЛУЖБАМ

Глава 104 — УПРАВЛЕНИЕ ПОРТАМИ ГОСУДАРСТВА ЮЖНОЙ КАРОЛИНЫ

Глава 105 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — КОМИССИЯ ПО НЕДВИЖИМОСТИ ЮЖНОЙ КАРОЛИНЫ

Глава 106 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — КОМИССИЯ ЖИЛЫХ СТРОИТЕЛЕЙ ЮЖНОЙ КАРОЛИНЫ

Глава 108 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — КОНСУЛЬТАТИВНЫЙ СОВЕТ ПО КЛАССИФИКАТОРАМ ПОЧВ

Глава 110 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИИ И РЕГУЛИРОВАНИЯ — ГОСУДАРСТВЕННАЯ СОВЕТ ЭКСПЕРТИЗА СОЦИАЛЬНОЙ РАБОТЫ

Глава 111 — КОМИССИЯ ПО КОММУНАЛЬНЫМ СЛУЖБАМ

Глава 112 — ГОСУДАРСТВЕННАЯ РЕОРГАНИЗАЦИОННАЯ КОМИССИЯ

Глава 113 — ГОССЕКРЕТАРЬ

Глава 114 — ОТДЕЛ СОЦИАЛЬНЫХ УСЛУГ

Глава 115 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИОННО-РЕГУЛИРУЮЩАЯ СОВЕТ ЭКСПЕРТОВ ПО РЕЧЕВОЙ/ЯЗЫКОВОЙ ПАТОЛОГИИ И АУДИОЛОГИИ

Глава 117 — ДЕПАРТАМЕНТ ДОХОДОВ

Глава 119 — УНИВЕРСИТЕТ ЮЖНОЙ КАРОЛИНЫ

Глава 120 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИИ И РЕГУЛИРОВАНИЯ — СОВЕТ ВЕТЕРИНАРНЫХ ЭКСПЕРТИЗ

Глава 121 — ДЕПАРТАМЕНТ ПРИРОДНЫХ РЕСУРСОВ

Глава 123 — ДЕПАРТАМЕНТ ПРИРОДНЫХ РЕСУРСОВ

Глава 125 — УНИВЕРСИТЕТ УИНТРОП

Глава 126 — ДЕПАРТАМЕНТ ЗДРАВООХРАНЕНИЯ И СОЦИАЛЬНЫХ СЛУЖБ

Глава 127 — СОВЕТ ПО ОХРАНЕ ТРУДА И БЕЗОПАСНОСТИ ЮЖНОЙ КАРОЛИНЫ

Глава 130 — ДЕПАРТАМЕНТ УСЛУГ ПО ПРОБАЦИИ, УДОСТОВЕРИТЕЛЬНОМУ УДОСТОВЕРЕНИЮ И ПОМИЛОВАНИЮ

Глава 131 — ОТДЕЛ ТРУДА, ЛИЦЕНЗИИ И РЕГУЛИРОВАНИЯ — ГОСУДАРСТВЕННЫЙ РЕГИСТРАЦИОННЫЙ СОВЕТ ГЕОЛОГОВ

Глава 132 — КОНСУЛЬТАТИВНЫЙ СОВЕТ ЖЕРТВ ПРЕСТУПЛЕНИЙ В ЮЖНОЙ КАРОЛИНЕ

Глава 133 — ОТДЕЛ ПАРКОВ, ОТДЫХА И ТУРИЗМА

Глава 134 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИИ И РЕГУЛИРОВАНИЯ — СОВЕТ ПОДИАТРИЧЕСКИХ ЭКСПЕРТОВ

Глава 136 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — КОМИССАРЫ ЛОЦИАНДНОЙ МОДЕЛИ

Глава 137 — ДЕПАРТАМЕНТ ТРУДА, ЛИЦЕНЗИРОВАНИЯ И РЕГУЛИРОВАНИЯ — СОВЕТ ОЦЕНЩИКОВ НЕДВИЖИМОСТИ ЮЖНОЙ КАРОЛИНЫ

Глава 139 — КОМИССИЯ ПО ДЕЛАМ МЕНЬШИНСТВ

Цена съемного кабеля для всех наушников

Новости

Продажа предметов

Отзывы

Часто задаваемые вопросы О нас Свяжитесь с нами / Заказать

Наши кабели предназначены не только для Fostex. Мы делаем лучшие съемные наушники для всех брендов!

Наши кабели Black Scorpion и Black Hornet прекрасно сочетаются с любыми наушниками. На этой странице вы найдете цены на кабели и варианты для всех ваших любимых съемных наушников. Не видите разъемы или разъемы, которые нужны вашим наушникам? Свяжитесь с нами, мы можем предоставить высококачественные разъемы для наушников любой марки или модели, представленных на рынке.

Разъемы Deluxe для кабеля наушников Lawton Audio

Здесь вы увидите только цены на различные штекеры, которые мы предлагаем. Не видите вариант, который позволит подключить вас к вашему любимому аудиоустройству? Свяжитесь с нами, мы вас подключим.

Как узнать цену съемного кабеля

Чтобы определить общую стоимость съемного кабеля, просто найдите желаемую длину кабеля и его стоимость, затем выберите нужный штекер и разъемы и сложите их вместе. Все работы и материалы включены в стоимость, никаких сюрпризов.

Вот пример; скажем, у вас есть наушники Sennheiser HD800, и вам нужен 2-метровый Black Scorpion с разъемом Furutech 1/4” и разъемами mini XLR:

The Black Scorpion: лучший кабель для ваших наушников

Мы думаем, что Black Scorpion — это лучший провод для модернизации наушников, доступный на сегодняшний день по любой цене. Наши клиенты знают, что этот провод звучит фантастически с наушниками любой марки и модели, которые мы когда-либо надевали, и мы сделали их все! Если вы поклонник чистого разрешения, мощной динамики, уст- лейка для тела и тон, замены нет. Получите полную историю ЗДЕСЬ.

• Jena Labs ‘Legendary Deep- Cryo 22G Ultra- Wire
• Big, Bold, Full Fodeed, Clean, Clear and Resolving Sound
• Maxeed, Clean, Clear and Resolling Sound
• Maxpeed, Clean, Clear and Soroning Sound
• . с прочным корпусом для удовольствия на протяжении всей жизни
• Мягкий черный нейлоновый чехол для роскошного и эластичного ощущения
• Завершается роскошной заглушкой на ваш выбор
• Отлично выглядит, звучит еще лучше!

Black Scorpion Цены на наушники всех марок (жесткие — Проводные и съемные)

В этом разделе вы увидите цены на кабель/провод только той длины, которую мы предлагаем. В дополнение к вашему кабелю Black Scorpion ниже вы найдете информацию и цены на наши роскошные вилки и разъемы. Ваша общая стоимость определяется длиной выбранного кабеля в сочетании с вашим выбором вилок и разъемов.

Цены на стандартный кабель 1/8” (3,5 мм), 1/4” (6,35 мм) и 4-контактный XLR

Большинство портативных аудиокомпонентов поддерживают разъемы 1/8” (3,5 мм). Для более крупных домашних систем на базе с приемниками или усилителями для наушников требуется штекер 1/4 дюйма (6,35 мм). Растущее число усилителей для наушников более высокого качества имеют одно 4-контактное «симметричное» соединение. Ниже приведены цены на кабель Black Hornet только для всех стандартных 1/4-, 1/8-дюймовых однотактных устройств , а также только для 4-контактного одинарного разъема XLR .

Балансный кабель Professional Dual 3- Pin XLR Цены

Многие профессиональные аудиосистемы и некоторые из лучших усилителей для наушников класса Hi-End поддерживают двойное балансное соединение 3- Pin XLR. Ниже указана стоимость только балансного кабеля; Пожалуйста, ознакомьтесь с нашим разделом о вилках Deluxe XLR, чтобы выбрать желаемую терминацию.

Furutech 1/4” (6,35 мм) с наружной резьбой

Лучшая заглушка 1/4” из когда-либо созданных, монстр! Тяжелый- долг за герметичное соединение.

Сочный, чистый, четкий,

полный и быстрый звук.

Штекер Switchcraft 1/8” (3,5 мм) с наружной резьбой

Штекер 1/8” превосходного качества. Идеальное решение для портативных устройств

. Наш кабель

фаворит техников.

Neutrik 1/4” (6,35 мм) с наружной резьбой

Самая выгодная заглушка 1/4” на рынке. Очень прочный и

хорошо сделанный. Когда

вы думаете о Neutrik,

думаете о «нейтральном».

Фурутех 3- pin XLR Male

Идеальный 3-контактный XLR , настоящий зверь. Настоящая аудио-ювелирка. Абсурдное качество сборки с плотной посадкой!

Сочный, чистый, четкий,

полный и быстрый звук.

Neutrik Dual 3- -штырьковый XLR, штекер

Лучшее соотношение цены и качества на рынке: 3-штырьковый XLR-штекер . Очень прочный и хорошо сделанный. Когда

вы думаете о Neutrik,

думаете о «нейтральном».

Черный Шершень: Высокий- Кабель для наушников Performance

Убийственное обновление для всех ваших любимых телефонов по привлекательной цене. Наш кабель Black Hornet великолепно звучит и удобен в ношении, с такой же превосходной посадкой и отделкой, которыми славится компания Lawton Audio. Отличная цена, прочная конструкция для удовольствия на всю жизнь. Хотите узнать больше? Получите полную историю ЗДЕСЬ.

• Heavy- 24G ультра- чистая японская медь с малым количеством нитей.
• Высокая гибкость для максимального комфорта и простоты хранения.
• Легкий вес с прочным прочным корпусом для очень долгого срока службы.
• Оснащен роскошным черным нейлоновым чехлом для мягкости.
• В комплекте с вилкой класса люкс на ваш выбор.
• Отлично выглядит, звучит еще лучше!

Black Hornet Цены на наушники всех марок (жесткие — Проводные и съемные)

В этом разделе вы увидите цены на кабель/провод только той длины, которую мы предлагаем. Цена кабеля одинакова для обоих жестких дисков.0488 проводных наушников, а также съемных, включая все затраты на установку/работу. В дополнение к кабелю Black Hornet, выше вы найдете информацию и цены на наши роскошные вилки и разъемы. Ваша общая стоимость определяется длиной выбранного кабеля в сочетании с вашим выбором вилки и разъемов.

Цены на кабели со стандартными разъемами 1/8 дюйма (3,5 мм), 1/4 дюйма (6,35 мм) и 4-контактным разъемом XLR

Большинство портативных аудиокомпонентов поддерживают разъемы 1/8 дюйма (3,5 мм). Большой дом- 9Для систем на базе 0488 с ресиверами или усилителями для наушников требуется штекер 1/4 дюйма (6,35 мм). Растущее число усилителей для наушников более высокого качества имеют одно 4-контактное «симметричное» соединение. Ниже приведены цены на кабель Black Hornet только для всех стандартных 1/4-, 1/8-дюймовых однотактных устройств , а также только для 4-контактного одинарного разъема XLR .

Professional Dual 3- Pin XLR Balanced Cable Цены

Многие профессиональные аудиосистемы и некоторые из лучших Hi- 9Оконечные усилители для наушников 0488 допускают двойное 3-контактное -контактное XLR «симметричное» соединение. Ниже указана стоимость только балансного кабеля; Пожалуйста, ознакомьтесь с нашим разделом о вилках Deluxe XLR, чтобы выбрать желаемую терминацию.

Furutech 4--контактный разъем XLR, вилка

Идеально сбалансированный 4--контактный разъем XLR. Жирный,

полный, чистый звук.

Фаворит Марка.

Не нашли нужную вилку?

Не стесняйтесь обращаться к нам, чтобы запросить марку и стиль вилки, которую вы предпочитаете. Мы вас завяжем!

Правый Switchcraft — Угловой

1/8” (3,5 мм) штекер

Наш любимый правый — угловой штекер 1/8”. Идеальный

для всех ваших портативных аудиосистем

.

Neutrik 4- штыревой разъем XLR, штекер

Высококачественный сбалансированный 4-штыревой разъем XLR штырьков. Прочный и хорошо сделанный. Когда вы

думаете о Neutrik, думайте о

как о «нейтральном».

Разъемы Deluxe для кабеля наушников Lawton Audio

Здесь вы увидите только цены на различные соединители, которые мы предлагаем. Не видите вариант, который подключит вас к вашим любимым наушникам? Свяжитесь с нами, мы вас подключим.

Не нашли нужные разъемы?

Свяжитесь с нами. Мы вас завяжем!

Разъемы Fostex и Sennheiser

Разъемы Superior для подключения

Ваш Fostex TH- 900mk2,

TH- 610, Sennheiser

HD- 650, HD- 600,

и HD- 580.

Разъемы HifiMan 560, и прошлые модели, такие как HE- 400,

HE- 500, HE- 5,

HE- 5LE, HE- 6.

9988 5.

Превосходный запирающий мини-XLR от Rean / Neutrik. Прочный и хорошо сделанный, соединяет

для большинства моделей

от Audeze.

Моноконнектор Eidolic 2,5 мм

Коннектор 2,5 мм превосходного качества. Совместимость с HifiMan HE- 1000 и HE- 400S, Sennheiser HD700,

Oppo PM- 1 и PM- 2.

Клиенту: Fostex!

Ваши модели TH- 900mk2 и TH- 610 очень требовательны к разъемам, обеспечивающим надежную фиксацию. Многие бренды слишком свободные и могут выпасть! У нас есть правильные разъемы для вас!

Разъемы Sennheiser HD800

Превосходное качество,

прочные разъемы

для HD800.

Адаптеры и преобразователи Black Scorpion: бескомпромиссный . Нулевая потеря сигнала.

Вы построили прекрасную систему; не подведите его с плохим кабелем. Когда это действительно важно, установите Black Scorpion и забудьте о нем! Этот кабель исчезает. Благодаря эксклюзивному проводу Jena Labs Ultra- внутри, наш Black Scorpion доставляет мурашки вверх и вниз по вашему позвоночнику. Идеальный партнер для любой топовой системы наушников.

Долговечность и качество сборки на всю жизнь!

Надежные и прочные, мы производим серьезные адаптеры и удлинители, которые рассчитаны на долгий срок службы и могут масштабироваться для любой системы. Последний адаптер или удлинитель, который вы когда-либо купите!

Made Your Way Just For You

Мы можем изготовить любой необходимый вам адаптер или преобразователь, который позволит подключить ваши телефоны к любому аудиооборудованию. Нажмите здесь, что прочитать подробнее.

Как сделать заказ

Заказать очень просто. Просто отправьте запрос по электронной почте почту через нашу страницу заказа, и мы ответим быстро.

Поскольку каждый заказ уникален, а у каждого клиента есть особый набор требований, у нас нет системы корзины покупок или опции «Купить сейчас».

Когда вы завершите свой заказ у нас, вам будет отправлен счет по электронной почте для оплаты.

Мы принимаем кредитные/дебетовые карты и Paypal через электронный счет, который вы получите.

Для общих вопросов или запросов, не стесняйтесь использовать нашу контактную страницу.

Пришлите нам свои телефоны! Мы отправляем по всему миру

Компания Lawton Audio базируется в старых добрых США, и мы с радостью обслуживаем клиентов по всему миру. Мы сделали наушники для людей со всего мира. Мы с радостью ответим на все ваши вопросы о международной доставке.

Съемный мод для Fostex TH- X00/TH- 600/TH- 900, E- MU, Denon D2000/D5000/D7000

9Наушники 0006 со съемными кабелями популярны как никогда, и все последние модели Fostex поддерживают эту удобную новую функцию. Но как быть с версиями, у которых кабели жестко соединены ? Вы требовали решения, и мы вас услышали!

Lawton Audio — это эксперты и специалисты по этим наушникам с более чем 10-летним опытом. После долгих исследований мы выбрали систему соединения типа HD800- для наиболее надежной и наименее интрузивной посадки.0488 чистый и профессиональный на вид. Похоже, что клиентам результат нравится больше, чем неуклюжая и громоздкая надстройка на компонентах, которую сама Fostex реализовала на TH- 900Mk2 и TH- 610. Наши бочкообразные штекеры типа HD800- также обеспечивают превосходное соединение по сравнению с плоскими 2- -контактный HD600- Версии в стиле , используемые в более новых устройствах Fostex, на которые (честно говоря) жаловались некоторые владельцы. Мы считаем, что наше решение и выглядит, и функционирует лучше, чем собственное решение Fostex, и отзывы клиентов были очень восторженными. 9

специалисты Lawton Audio. Стоимость этого мода составляет 129 долларов США при покупке одного из наших съемных кабелей Black Hornet или Black Scorpion. Как известно нашим клиентам, наушников там нет, наши провода не улучшат, плюс они особенно синергичны с Fostex/E-9. 0488 MU/телефоны Denon. Съемный мод доступен только при покупке одного из наших кабелей в комплекте с ним.

Настройка Лоутона

Пользовательские амбушюры

Пользовательские деревянные камеры

Кабели для наушников

Сделай сам Наборы модов

Настройка для Fostex / Denon / TH-X00 / E-MU

Угловые прокладки для Fostex / Denon / TH-X00 / E-MU

Угловые прокладки для HifiMan

Камеры для Fostex / Denon / TH-X00 / E-MU

Выбор дерева ToneWheel

Наша древесина типа 1

Наша древесина 2 типа

Наша древесина 3-го типа

Наша древесина 4 типа

Наша древесина типа 5

Камеры уже в наличии!

Черный кабель для наушников Hornet

Черный кабель для наушников Scorpion

Цены на проводной кабель для всех наушников

Цены на съемный кабель для всех наушников

Адаптеры и преобразователи

Удлинительные кабели

Для Fostex/Denon/TH-X00/E-MU

Профессионально установленные обновления

Для Fostex/Denon/TH-X00/E-MU

Галерея наушников Fostex 1

Галерея наушников Fostex 2

Галерея наушников Fostex 3

Галерея наушников Fostex 4

Галерея наушников Fostex 5

Наушники Denon и E-MU Галерея 1

Галерея деревянных камер на заказ 1

Галерея деревянных камер на заказ 2

Галерея деревянных камер на заказ 3

Галерея деревянных камер на заказ 4

Галерея деревянных камер на заказ 5

Галерея деревянных камер на заказ 6

Галерея деревянных камер на заказ 7

Галерея деревянных камер на заказ 8

Галерея деревянных камер на заказ 9

Кабели Галерея 1

Кабели Галерея 2

Кабели Галерея 3

Инструкции по настройке набора для Fostex / Denon / E-MU

Инструкции по установке угловых прокладок для Fostex / Denon / E-MU

Инструкции по изготовлению пользовательских деревянных камер для Fostex / Denon / E-MU

Разъем A2DC | Audio-Technica

Разъем A2DC, разработанный Audio-Technica для съемных кабелей наушников, был разработан для решения существующих проблем с подключением и работы в качестве специального аудиоразъема. Так почему же компания решила разработать разъем A2DC? И чем разъем A2DC превосходит существующие разъемы, такие как MMCX? Чтобы выяснить это, мы поговорили с Такао Киотани и Йосуке Такубо из Audio-Technica, которые участвовали в разработке терминала A2DC.

Популярность наушников-вкладышей со съемными кабелями

Наушники-вкладыши со съемными кабелями стали чрезвычайно популярными, и эта популярность породила своеобразную культуру замены кабелей. Одним из наиболее распространенных стандартов разъемов для подключения кабелей к наушникам является разъем MMCX (микроминиатюрный коаксиальный). Однако разъемы MMCX не идеальны, и с момента появления съемных кабелей для наушников с ними возникали определенные проблемы.



Компания Audio-Technica изначально использовала разъем MMCX, но с момента выпуска наушников ATH-CKS1100iS в 2015 году компания использовала фирменный разъем A2DC (Audio Designed Detachable Coaxial), который она разработала для всех своих наушники-вкладыши (и некоторые полноразмерные модели) со съемными кабелями. Компания также произвела сменные кабели, совместимые с A2DC, а недавно сторонние производители также выпустили кабели, совместимые с A2DC.



Наушники-вкладыши ATH-CK2000Ti High-Fidelity

Проблемы с разъемом MMCX

стандарт в первую очередь для разъемов беспроводных устройств. Но некоторые производители наушников-вкладышей обнаружили, что кабель с разъемом MMCX может обеспечить простое решение для замены сломанных кабелей, поэтому они начали использовать разъемы MMCX для своих наушников-вкладышей. Позже кабельные бренды сторонних производителей начали продавать сменные кабели с разъемами MMCX, и этот разъем получил широкое распространение в отрасли.



Разъем MMCX (штыревая сторона), обычно используемый в кабелях.



Однако с ростом популярности стали очевидны некоторые проблемы. Хорошо известная проблема заключается в том, что соединение слишком слабое и может легко отключиться. И наоборот, есть кабели, которые слишком плотно прилегают и их трудно отсоединить. Также возникают проблемы с вращением разъемов, что приводит к пропаданию звука и созданию нежелательных шумов. Кабели с разъемами MMCX также могут легко скручиваться.



«Первоначальная проблема с использованием разъемов MMCX заключалась в том, что конструктивно существует область, в которой вилка и розетка не встречаются при перемещении разъема. Это может вызвать шум или пропадание звука», — объясняет Такубо.



«Поскольку часть, которая не подключается, очень мала, даже если разъем перемещается во время прослушивания, вы обычно не заметите никакой разницы. Тем не менее, мы хотели максимально исключить вероятность появления шума или прерывания звука».



Проблема неправильного соединения разъемов MMCX друг с другом также вызвана их структурой. Даже если соединители MMCX находятся в пределах допустимого диапазона (допустимая погрешность для размеров, разрешенных стандартом), если это значение достаточно велико, могут быть случаи, когда соединители не подходят друг к другу должным образом. Кроме того, если они подключаются, но допуск слишком велик, ранее описанная проблема наличия областей разъединения станет более серьезной, и будет трудно обеспечить стабильность соединения.



Учитывая тот факт, что это не был аудиоразъем, в первую очередь, это не вина конструкции MMCX. Но для слушателя это большая проблема. Такубо говорит, что с того момента, как популярность разъемов MMCX начала расти, он «хотел разработать разъем для наушников-вкладышей с оптимальными характеристиками для аудио».





Причины разработки разъема A2DC

Первой моделью наушников-вкладышей Audio-Technica со съемным кабелем была модель ATH-CK100PRO, выпущенная в 2011 году. Это устройство было моделью высокого класса. оснащен тройными сбалансированными арматурными драйверами и использует разъемы MMCX.



В наших первых наушниках-вкладышах со съемным кабелем, ATH-CK100PRO, использовались разъемы MMCX.

Однако в то время команда разработчиков компании осознала проблемы с разъемами MMCX и, чтобы сделать размер ATH-CK100PRO как можно меньше и улучшить посадку, они пошли в направлении, противоположном отраслевому стандарту, путем прикрепив меньший штекерный разъем к наушникам, а больший гнездовой разъем к кабелю. Таким образом, было невозможно использовать запасные кабели общего назначения, произведенные сторонними производителями, у которых штыревой разъем находится на стороне кабеля. С точки зрения производителя, чтобы создать максимально «пуленепробиваемый» продукт, было разумно разработать альтернативный разъем для обеспечения более надежного соединения.



В наушниках-вкладышах серии IM, выпущенных в 2013 году, не использовался разъем MMCX, а использовался фирменный 2-контактный разъем. Несмотря на то, что стабильность соединения этого 2-контактного разъема была выше, чем у MMCX, все еще оставалась проблема слишком тугого или слишком слабого соединения. Кроме того, поскольку Audio-Technica ожидала расширения ассортимента съемных кабелей для наушников-вкладышей и наушников-вкладышей в будущем, компания изменила курс и разработала еще один фирменный разъем A2DC.





Структура A2DC решает определенные проблемы с разъемом MMCX способы.

ATH-E70 использует разъем A2DC.

Обычно в разъемах MMCX в центре штекерного разъема находится штифт, окруженный внешним кольцом. В центре женской стороны расположен булавочный рецептор. Проводимость возникает, когда центральный контакт (внутренний проводник) и окружающее кольцо (внешний проводник/земля) вилочного соединителя присоединяются к соответствующим гнездовым соединителям.



Это обычный разъем MMCX (штыревая сторона).

Структура разъема A2DC, однако, такова, что кольцевая секция со стороны штекера (внешний проводник/земля) разделена на выступы, которые обращены наружу и отжимаются наружу с пружинным действием. Таким образом, секция кольца на мужской стороне может быть более надежно прикреплена к рецептору на кольце на женской стороне. Эта структура решает проблему неполного соединения мужской и женской сторон.



Вилка разъема A2DC. Прорези делят кольцеобразную секцию на выступы.



Охватываемая сторона оснащена контактным рецептором, окруженным пластиком.

Такая конструкция остается прочной даже при многократном присоединении и отсоединении. Такубо: «Форма разъема A2DC обеспечивает надежное соединение. Тот факт, что кольцо на мужской стороне открывается наружу, означает, что оно изгибается как пружина. Следовательно, его преимущество состоит в том, что даже если его неоднократно прикреплять и отсоединять, он не изнашивается легко. Это означает, что он будет продолжать обеспечивать стабильное соединение в течение более длительных периодов времени, даже если он неоднократно подключается и отключается».



Киотани: «Поскольку кольцевая секция обладает гибкостью (выходом) по сравнению с соединителем MMCX, у нее есть преимущество, поскольку связь может поддерживаться даже при большом допуске».



Поперечное сечение соединения A2DC.

Разъем большего размера улучшает качество звука

Центральный контакт разъема MMCX находится на штекерной стороне, но разъем A2DC размещает этот контакт на гнездовой стороне, а рецептор штыря находится в центре штыревой стороны. Кроме того, область вокруг рецептора штифта усилена пластиком, что предотвращает расползание рецептора штифта и поломку штифта.



Разъем ATH-CK2000Ti A2DC (гнездовая сторона).

Разъем A2DC больше, чем разъем MMCX, а кольцевая часть длиннее и больше в диаметре. Это обеспечивает большую площадь соединения, большую стабильность, более низкий импеданс и улучшенное качество звука по сравнению с разъемом MMCX.

Гнездовой разъем A2DC.

«Причина того, что размер A2DC велик по сравнению с разъемом MMCX, заключается в том, что предполагается, что он будет использоваться с наушниками-вкладышами», — объясняет Такубо. Собственно говоря, разъем A2DC уже принят для флагманских наушников компании ATH-ADX5000, а также закрытых ATH-MSR7b, для которых предполагается портативное использование.



Разъем ATH-CK100PRO MMCX (гнездовая часть) показан справа на рисунке. В центре изображения показан разъем A2DC (гнездовая сторона).

Обратите внимание на разницу в размерах между двумя разъемами.

Разъем A2DC вращается с трудом

Одной из сильных сторон разъема A2DC является то, что соединительная часть не поворачивается легко. Как правило, соединители MMCX имеют небольшое сопротивление вращению и имеют тенденцию вращаться, если на соединительную часть оказывается давление при повороте. Это делает соединение менее стабильным и изнашивает разъем. Такой износ может привести к тому, что грязь прилипнет к разъему и вызовет шум. В разъеме A2DC кольцевая часть расширяется наружу, увеличивая сопротивление вращению. Следовательно, труднее непреднамеренно повернуть соединитель и вызвать его износ.



Как бы ни была хороша проводимость кабеля, это будет бессмысленно, если соединение будет нестабильным. Безопасное соединение A2DC устраняет пропадание звука и помогает обеспечить максимально возможное качество звука.



Сменные кабели с разъемом MMCX продолжали выпускаться рядом компаний, которые скрывали специфические проблемы допуска разъема MMCX, поясняет Киотани.



Киотани: «Несмотря на то, что сменные кабели с разъемами MMCX начали активно поступать на рынок, по-прежнему существовала большая погрешность в размерах этих разъемов, даже если считалось, что они находятся в пределах допуска. По этой причине, в зависимости от используемых сменных кабелей, в обзорах наушников-вкладышей было замечено много проблем, связанных с пропаданием звука. Мы надеялись улучшить эту область, используя разъемы A2DC».



По словам Киотани, благодаря использованию разъема A2DC Audio-Technica резко сократила количество запросов о дефектах и ​​проблемах, связанных с разъемами для наушников-вкладышей компании.





Сменные кабели серии HDC используют разъемы A2DC

В 2016 году компания Audio-Technica выпустила сменные кабели серии HDC, в которых используются разъемы A2DC. Это богатая линейка кабелей, предназначенных для различных типов наушников и оснащенных различными выходными разъемами, от стандартного разъема 3,5 мм до балансных разъемов 2,5 мм и 4,4 мм.



Серия HDC: запасные кабели Audio-Technica с разъемами A2DC.

Киотани: «Все наши наушники со съемными кабелями с разъемами A2DC обеспечивают отличное качество звука при использовании прилагаемого кабеля. Тем не менее, количество пользователей, которым нравится использовать сменные кабели, увеличилось, как и требования к кабелям с более высоким качеством звука, что побудило нас использовать разъем A2DC для наших сменных кабелей».



Кабели Audio-Technica были разработаны с целью воспроизвести высокий уровень производительности, характерный для неразъемных кабелей компании. По этой причине A-T не додумались представить состав, меняющий характер звучания.



Все кабели серии HDC используют провод 6N из бескислородной меди для чистой передачи сигнала и имеют витую структуру, которая помогает снизить шум. Однако из-за различий в совместимых наушниках Audio-Technica выполняет индивидуальную настройку, которая обеспечивает максимальный уровень качества кабелей.



Компания Audio-Technica хочет, чтобы этот стандарт стал широко используемым.

Возвращаясь к теме разъема A2DC, процесс разработки патентованного разъема включает множество проб и ошибок. «От дизайна до материалов, Audio-Technica пробовала самые разные формы и типы», — объясняет Такубо.



«На этапе создания прототипа разъема A2DC проблема в выборе материалов заключалась в том, что пружинное соединение было слишком прочным, и мы не могли его расслабить (смеется). У нас была похожая проблема с формой. Например, мы сделали прототип винтового штекера, но разъем был слишком маленьким, и его было трудно снять. В конце концов мы пришли к спецификации разъема A2DC, экспериментируя с множеством прототипов».



Киотани (слева) и Такубо (справа) заявляют, что хотят распространить использование разъемов A2DC на большое количество внутриканальных наушников и кабелей.



Разъем A2DC был разработан с учетом проблем, обнаруженных в разъеме MMCX, но примеры применения этого нового разъема к наушникам-вкладышам в настоящее время ограничены продуктами Audio-Technica. Тем не менее, компания хочет сделать разъем A2DC спецификацией, доступной для использования и другими производителями, чтобы его превосходство могло испытать большее количество людей. Что касается кабелей, Audio-Technica начала получать предложения от третьих сторон, в которых используются разъемы A2DC.



Киотани заявляет, что «если есть производители, заинтересованные в разъемах A2DC, мы будем рады услышать от них, чтобы мы могли удовлетворить их потребности». Действительно, Audio-Technica уже получила запросы от производителей, желающих использовать разъемы A2DC.



Разъем A2DC был разработан компанией Audio-Technica, давно зарекомендовавшей себя на рынке наушников. Поскольку он предназначен исключительно для аудио, разъем обладает преимуществами долговечности, стабильности соединения и качества звука, которые необходимы для наушников-вкладышей. Потенциал этого разъема не ограничивается продуктами Audio-Technica, и компания надеется, что он распространится и на другие компании.

.

Съемный кабель — с одним рукавом

39,50 долларов США

(4 отзыва)

Съемный кабель — с одним рукавом

Рейтинг Требуется Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя Требуется

Электронная почта Требуется

Тема отзыва Требуется

комментариев Требуется

Текущий запас:

Количество:

Добавление в корзину… Товар добавлен

Хотите, чтобы USB-кабель был сделан специально для вас? С тысячами комбинаций на выбор, вы пришли в нужное место! Все кабели сделаны вручную с любовью ❤️

Базовая цена включает первый фут готового кабеля с использованием:

• Кабель, совместимый с USB 2. 0, 28 AWG
• 550 Паракорд — Сделано в США
• Хост-коннектор
• Разъем устройства
• Термоусадка (для разъемов)

Дополнительная информация

Для чего нужен кабель со съемным разъемом?

Многим они нравятся просто потому, что они круто выглядят. Для тех, у кого есть несколько клавиатур или кто думает, что со временем у них может быть несколько клавиатур, использующих разные разъемы для устройств, есть и практическое преимущество. Вместо того, чтобы заказывать полные кабели для других клавиатур, вы можете сэкономить немного денег, заказав вместо этого дополнительные «концы устройства». Дополнительную информацию см. в нашем разделе часто задаваемых вопросов.

Хотите, чтобы ваш съемный кабель был с двойной оплеткой Techflex?

Получите здесь съемный кабель с двойными рукавами.

Обратите внимание:

• Поскольку каждый кабель изготавливается на заказ, предполагаемые сроки выполнения являются всего лишь приблизительными. Обновления выполнения периодически предоставляются на нашем Discord.
• Если вы не знакомы с нестандартными USB-кабелями, мы рекомендуем ознакомиться с основным разделом часто задаваемых вопросов, прежде чем заказывать
.



Предполагаемый срок выполнения:

4 недели

Отзывы

• 5

  Кабель CLEAN с одинарной оплеткой

  Размещено Пьером Л. 22 апреля 2021 г.

  Проще говоря: кабель чертовски чистый. Выглядит очень хорошо сложенным и потрясающим, особенно с золотым акцентом на рукавах, который, как я не знал, будет иметь облегчение (кстати, счастливо удивлен). Я также был озадачен тем, сколько внимания продавец (вы, если вы тот, кто читает это :D) выразил относительно задержек, что понятно, и я действительно хотел сказать «Чувак, все в порядке», видя задержки с другими продавцами или даже DROP (черт возьми, мой никогда НЕ задерживался, ха-ха). такой вау. 10/10 купил бы снова.

• 5

  Специальный кабель

  Опубликовано Энтони Бушем 21 декабря 2020 г.

  Отличное качество, сервис и доставка.

• 5

  Шнур Pixie Sticks с одним рукавом

  Опубликовано Диланом Николсом 10 декабря 2020 г.

  Потрясающее качество. Абсолютно люблю это. Если вы играете и хотите немного побрякушек / обновлений для своей установки. Это должно быть.
