Расшифровка резисторов по цифрам

Радиолюбителю при сборке электрических схем часто приходится сталкиваться с определением номинала неизвестных компонентов. Резистор используется чаще всего. С его обозначениями возникают и частые вопросы. Они различаются как по номинальному сопротивлению, так и по допустимой мощности. Для того, чтобы мастер мог выбрать элемент с нужным номиналом на их корпусах наносят обозначение.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Маркировка SMD-резисторов
• Калькулятор маркировки SMD-резисторов
• Как маркируются резисторы по мощности и сопротивлению — обзор стандартов
• Маркировка SMD резисторов
• Программа резистор v2. 2 – определение номинала резистора по разным видам маркировок
• Определяем характеристики отечественных и импортных резисторов по кодовой маркировке

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Все что нужно знать про резистор. Принцип работы, Маркировка, Обозначение

Маркировка SMD-резисторов

Маркировка резисторов SMD для поверхностного монтажа , кодовая маркировка чип резисторов. Маркировка SMD конденсаторов, кодовая маркировка конденсаторов керамических для поверхностного монтажа , маркировка электролитических конденсаторов. Типоразмеры компонентов для поверхностного монтажа. Рекомендации по выбору акселерометров Endevco в зависимости от области применения. MIL-STD Military Standard — американский военный стандарт, регламентирующий уровень защиты оборудования от различных внешних воздействий Возможные значения кода IP и соответствие степени защиты.

Продукция компании Spectrum Control Авторы: к. Соединители с предельной частотой 40 ГГц Авторы: к. Москва ул. Профсоюзная 65 корп. Чертежи корпусов интегральных микросхем. Маркировка резисторов SMD для поверхностного монтажа Следует сразу уточнить что чип резисторы в ом корпусе не имеют маркировки, резисторы с другими типоразмерами, отличными от ого маркируются способами описанными ниже.

К данному коду также может прибавляться буква R — обозначение десятичной точки. Цифры обозначают код, по которому из таблицы выбирается значение мантиссу, а буква — множитель с десятичным основанием, таким образом получится значение сопротивления резистора в Омах.

Вы нашли ошибку?

Калькулятор маркировки SMD-резисторов

Маркировка техники и других товаров проводится с целью контроля за их передвижением. Таким образом, маркировку разделяют на два типа — внутреннего и глобального использования. Современная маркировка резисторов может быть цветовой или кодовой. Последняя отображается с помощью букв и цифр. В отличие от цветной маркировки резисторов кодовая проводится с применением цифровых и буквенных кодов. Как правило, с их помощью отображаются различные качественные характеристики устройства. К ним относятся:.

Кодированное обозначение номинальных сопротивлений резисторов или четырёх знаков, включающих две цифры и букву или три цифры и букву.

Как маркируются резисторы по мощности и сопротивлению — обзор стандартов

При кодировке номинала резисторов марки SMD фирмы Philips первые две цифры или три цифры указывают номинал резистора, последняя цифра указывает множитель количество нулей в соответствии с таблицей. Буква R выполняет, роль десятичной запятой или, если она стоит в конце, то указывает на диапазон. Рассмотрим на примере выбор номинала резистора по стандартной цветовой маркировкой для 4 полосок, чтобы проверить правильность выбора номинала резистора программой, возьмем пример из ГОСТ , см. Выбираем в первом столбце первая цифра — красный, второй столбец вторая цифра — фиолетовый, четвертый столбец множитель — оранжевый, пятый столбец допуск — золотой. Как мы видим программа, правильно определяет номинал резистора. Значения сопротивлений и соответствующие им цвета приведены в таблице 1. Выбор номинала резистора по буквенным и цифровым кодам выполняется в соответствии с таблицей 2 из ГОСТа Для значения сопротивления 0, Ом, выбираем маркировочный код R Как мы видим см. Более подробно выбор значений сопротивлений для резисторов описан в ГОСТе

Маркировка SMD резисторов

В этой статье расскажем, как можно прочитать маркировку SMD резисторов для поверхностного монтажа во всех вариантах, то есть, с числовым кодом из 3 цифр и 4 цифр, а также буквенно-цифрового типа EIA Приведем стандартные размеры SMD резисторов и их номинальную мощность. Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-значный цифровой код. У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению.

Первым делом давайте разберемся с советскими резисторами. Хоть ты что делай, а от советской электроники не убежишь.

Программа резистор v2.2 – определение номинала резистора по разным видам маркировок

В этой статье расскажем, как можно прочитать маркировку SMD резисторов для поверхностного монтажа во всех вариантах, то есть, с числовым кодом из 3 цифр и 4 цифр, а также буквенно-цифрового типа EIA Приведем стандартные размеры SMD резисторов и их номинальную мощность. Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-значный цифровой код. У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению. При значениях сопротивления менее 10 Ом необходимо найти другое решение, потому что вместо добавления нулей мы должны разделить значение первых двух цифр. Если значение сопротивления меньше 1 Ом, мы используем ту же систему, помещая R в качестве первого номера.

Определяем характеристики отечественных и импортных резисторов по кодовой маркировке

В общем, термин SMD от англ. SMT технология от англ. SMD резисторы — это миниатюрные резисторы , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Если SMD резисторы обладают допуском сопротивления 2%, 5% либо 10%, то они маркируются тремя цифрами: первая и вторая цифры – это.

Справочные материалы. Резистор — это элемент, обладающий каким-либо сопротивлением, применяется в электронике и электротехнике для ограничения тока или получения необходимых напряжений например, использование резистивного делителя. SMD-резисторы — это резисторы для поверхностного монтажа, иначе говоря — монтажа на поверхность печатной платы.

Резисторы… Как много важного содержится в этом слове для тех, кто увлекается электроникой или постоянно работает с ней. Однако для полного погружения в мир электроники необходимо хотя бы поверхностно знать и уметь определять маркировку чип резисторов.

И это действительно так — резисторы устанавливаются над поверхностью на специальных креплениях. Монтируются же эти устройства на печатных платах. Одно из значительных преимуществ smd-чипов заключается в их небольшом размере. На одной печатной плате можно без труда разместить десятки если не сотни подобных изделий.

Чип-резисторы, как их еще называют, используют при поверхностном монтаже печатных плат.

Спасибо создателям за удобный ,быстрый и точный ,Онлайн-калькулятор для расчёта сопротивления резистора,а самое главное доступный для всех , для меня это очень удобно и экономия времени! Еще рас спасибо всем. Если на резисторе написан ноль, то сопротивление его составляет 0 Ом. Это по сути технологические перемычки. Дайте схему или хотя бы опишите что за схему вам надо запитать.

Содержание: Обозначение номинала буквами и цифрами Как определить номинал по цветовым кольцам Маркировка SMD резисторов. На сопротивлениях советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветовыми полосами кольцами. Примером можно рассмотреть резисторы типа МЛТ, на них величина сопротивления указана цифро-буквенным способом.

Как маркируются резисторы по мощности и сопротивлению – обзор стандартов

Радиолюбителю при сборке электрических схем часто приходится сталкиваться с определением номинала неизвестных компонентов. Резистор используется чаще всего. С его обозначениями возникают и частые вопросы. В переводе с английского это название звучит как «Сопротивление”. Они различаются как по номинальному сопротивлению, так и по допустимой мощности. Для того, чтобы мастер мог выбрать элемент с нужным номиналом на их корпусах наносят обозначение. В зависимости от типа резисторов кодировка может различаться, она бывает: буквенно-цифровая, цифровая либо цветовыми полосами. В этой статье мы расскажем подробнее, какая бывает маркировка резисторов отечественного и импортного производства, а также как расшифровать обозначения, указанные производителем.

Содержание:

• 1 Обозначение номинала буквами и цифрами
• 2 Как определить номинал по цветовым кольцам
• 3 Маркировка SMD резисторов

Обозначение номинала буквами и цифрами

На сопротивлениях советского производства применяется буквенно-цифровая маркировка резисторов и обозначение цветовыми полосами (кольцами). Примером можно рассмотреть резисторы типа МЛТ, на них величина сопротивления указана цифро-буквенным способом. Резисторы до сотни Ом содержат в своей маркировке букву «R», или «Е», или «Ω». Тысячи Ом маркируются буквой «К», миллионы букву М, т.е. по буквам определяют порядок величины. При этом целые единицы от дробных отделяются этими же буквами. Давайте рассмотрим несколько примеров.

На фото сверху вниз:

• 2К4 = 2,4 кОм или 2400 Ом;
• 270R = 270 Ом;
• К27 = 0,27 кОм или 270 Ом.

Маркировка третьего непонятна, возможно он развернут не той стороной. Кроме этого на резисторах от 1 Вт может присутствовать маркировка по мощности.

Маркировка довольно удобна и наглядна. Она может незначительно отличаться в зависимости от типа резисторов и года их производства. Также может присутствовать дополнительная буква, которая указывает класс точности.

Импортные сопротивления, в том числе китайские, тоже могут маркироваться буквами. Яркий пример – это керамические резисторы.

В первой части обозначения указано 5W – это мощность резистора равная 5 Вт. 100R – значит, что его сопротивление в 100 Ом. Буква J говорит о допуске отклонений от номинального значения равном 5% в обе стороны. Полная таблица допусков изображена ниже. Класс точности или допустимое отклонение от номинала не всегда существенно влияет на работу схемы, хотя это зависит от их назначения.

Как определить номинал по цветовым кольцам

В последнее время выводные сопротивления чаще обозначаются с помощью цветовых полос и это относится как к отечественным, так и к зарубежным элементам. В зависимости от количества цветовых полос меняется способ их расшифровки.

В общем виде он собран в ГОСТ 175-72.

Цветовая маркировка резисторов может выглядеть в виде 3, 4, 5 и 6 цветовых колец. При этом кольца могут быть смещены к одному из выводов. Тогда кольцо, которое ближе всех к проволочному выводу, считают первым и расшифровку цветного кода начинают с него. Или одно из колец может отсутствовать, обычно предпоследнее. Тогда первое это то, возле которого есть пара.

Другой вариант, когда маркировочные кольца расположены равномерно, т.е. заполняют поверхность равномерно. Тогда первое кольца определяют по цветам. Допустим, одно из крайних колец (первое) не может быть золотого цвета, тогда можно определить с какой стороны идет отчет.

Обратите внимание при таком способе маркировки из 4-х колец третье кольцо – это множитель. Как разобраться в этой таблице? Возьмем верхний резистор первое кольцо красного цвета, это 2, второе фиолетового – это 7, третье, множитель красное – это 100, а допуск у нас коричневый – это 1%. Тогда: 27*100=2700 Ом или 2,7 кОм с допуском отклонения в 1% в обе стороны.

Второй резистор имеет цветовую маркировку из 5 полос. У нас: 2, 7, 2, 100, 1%, тогда: 272*100=27200 Ом или 27,2 кОм с допуском в 1%.

У резисторов из 3 полос цветовая маркировка производится по такой логике:

• 1 полоса – единицы;
• 2 полоса – сотни;
• 3 полоса – множитель.

Точность таких компонентов равна 20%.

Расшифровать цветовое обозначение вам поможет программа ElectroDroid, она доступна для Android в Play Market, в её бесплатной версии есть данная функция.

Другой способ расшифровки цветового кода от компании Philips предполагает использование 4, 5 и 6 полос. Тогда последняя полоса несет информацию о температурном коэффициенте сопротивления (насколько изменяется сопротивление при изменении температуры).

Чтобы определить номинал воспользуйтесь таблицей. Обратите внимание на последнюю колонку – это ТКС.

На корпусе цветные кольца распределяются, так как показано на этой схеме:

Более подробно узнать о том, как расшифровать маркировку резисторов, вы можете из данных видео:

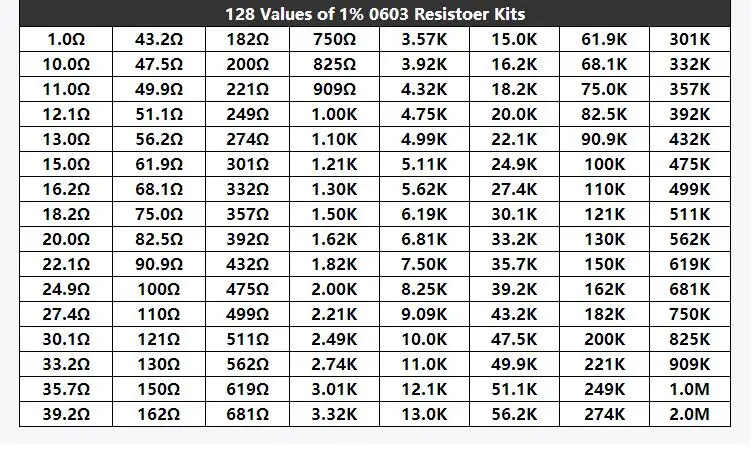

Маркировка SMD резисторов

В современной электронике один из ключевых факторов при разработке устройства – его миниатюризация. Этим вызвано создание безвыводных элементов. SMD-компоненты отличаются малыми размерами, за счет их безвыводной конструкции. Пусть вас не смущает такой способ монтажа, он используется в большей части современной электроники и отличается хорошей надежностью. К тому же это упрощает конструкцию многослойной печатной платы. Дословная расшифровка с переводом обозначает «устройство для поверхностного монтажа», они и монтируются на поверхность печатной платы. Из-за миниатюрных размеров возникают трудности с обозначением их номинала и характеристик на корпусе, поэтому идут на компромисс и используют методы маркировки по цифрам, с буквами или используя кодовую систему. Давайте разберемся, как маркируются SMD резисторы.

Если на SMD-резисторе нанесено 3 цифры тогда расшифровка производится следующим образом: XYZ, где X и Y – это первые две цифры номинала, а Z количество нолей. Рассмотрим на примере.

Возможно обозначение 4-мя цифрами, тогда всё таким же образом, только первые три цифры, это сотни, десятки и единицы, а последняя – нули.

Если в маркировку введены буквы, то расшифровка подобна отечественным резисторам МЛТ.

И целые отделяются от дробных значений.

Другое дело, когда используется буквенно-цифровая кодировка, такие резисторы приходится расшифровывать по таблицам.

При этом буквой обозначается множитель. В таблице, что приведена ниже, они обведены красным цветом.

Исходя из таблицы, шифр 01C значит:

• 01 = 100 Ом;
• C – множитель 102, это 100;
• 100*100 = 10000 Ом или 10 кОм.

Такой вариант обозначений называется EIA-96.

Информация, которая содержится в символьной или цветовой кодировке поможет вам построить схемы с высокой точностью и использовать элементы с соответствующими номиналами и допусками. Правильное понимание обозначений не избавит вас от необходимости измерения сопротивлений. Все равно лучше проверить его повторно, ведь элемент может быть неисправен. Проверку можно сделать специальным омметром или мультиметром. Надеемся, предоставленная информация о том, какая бывает маркировка резисторов и как она расшифровывается, была для вас полезной и интересной!

Как расшифровать номера деталей резисторов Philco — Библиотека Philco

До 1936 года номера деталей резисторов Philco не соотносились с фактическими значениями деталей. Их самые ранние номера деталей резисторов использовали только четыре цифры, как и почти все детали Philco. 1 января 1933 года Philco начала различать резисторы, конденсаторы, катушки и т. Д. С помощью двухзначного префикса; резисторам была присвоена префикс 33-. (Дополнительную информацию по этому вопросу см. в этой статье на веб-сайте Philco Repair Bench.)

Начиная с 1936 года, компания Philco внедрила новую систему обозначения номиналов резисторов из углеродистого состава в своей системе нумерации деталей. Эта новая система нумерации была применена к тому, что Philco назвала «идентифицированными резисторами», резисторам из углеродного состава с небольшой металлической биркой на одном из выводов. На этой бирке было проштамповано название «PHILCO» и номинал резистора. Метку можно было снять паяльником; Однако метки никогда не встречаются на резисторах, установленных внутри радиоприемников. С некоторой практикой можно посмотреть номер детали резистора Philco, если он был изготовлен после 19 года.36, и выяснить его значение и мощность.

Вид довоенного резистора Philco «Identified».

Несколько слов о цветовых кодах

Прежде чем мы объясним схемы нумерации резисторов Philco, давайте обсудим цветовой код резистора. Цветовой код 1930-х годов, хотя и использует те же цвета, что и современный код, может сбивать с толку при чтении. Ранние трубчатые резисторы из углеродного состава, которые заменили более ранний стиль «собачья кость», продолжали использовать систему окраски «собачья кость» — корпус, наконечник, точка — за исключением того, что наконечник представлял собой полосу на одном конце резистора, а точка превратилась в полосу в середине корпуса резистора. Таким образом, резистор, который имеет черную полосу, коричневую полосу и желтую полосу, на самом деле может не иметь! (к началу 1940-х годов был принят современный метод использования полос для обозначения номинала резистора; полосы очевидны, и их не следует путать с более ранней системой, описанной выше.)

Посмотрите внимательно на картинку выше. Цвет основной части резистора (корпуса) соответствует первой значащей цифре номинала резистора. Полоса на одном конце (кончике) — это вторая значащая цифра. И, наконец, полоска посередине (точка) — это множитель. См. таблицу ниже.

Схема нумерации 1936 года

Она состояла из префикса 33-, за которым следовали шесть цифр вместо четырех произвольных цифр, использовавшихся ранее.

33-xxxxxx

Каждая из шести цифр имеет особое значение:

Первая цифра указывает, сколько нулей следует за первыми двумя цифрами фактического номинала резистора.

0 – без нулей
1 – один ноль
2 – два нуля
3 – три нуля
4 – четыре нуля
5 – пять нулей
6 – шесть нулей
9 – разделить на 10

Вторая и третья цифры обозначают первые две цифры фактического номинала резистора.
Остальные цифры обозначают мощность в ваттах:

339 – 1/2 ватта
439 – 1 ватт
539 – 2 ватта
639 – 3 ватта

Примеры:

33-499330 ), 1/2 Вт (339)
33-310439 – 10 000 Ом (310 – 10 с тремя нулями), 1 Вт (439)
33-250539 – 5 000 Ом (250 – 50 с двумя нулями), 2 Вт (539)
33-313639 – 13 000 Ом (313 – 13 с тремя нулями), 3 Вт (639)

Сначала резисторы с проволочной обмоткой продолжали использовать префикс 33-, за которым следовали четыре цифры, что не соответствовало номиналу детали или мощность. К 1941 году для определенных резисторов с проволочной обмоткой была добавлена ​​следующая система «идентификации»:

Первые три из шести цифр обозначали значение, как указано выше.

Последние три цифры обозначают мощность и тип резистора:

326 или 336 – 1/2 Вт, проволочный
416 или 436 – 1 Вт, проволочная обмотка
418 или 438 – 1 Вт, внешний вид слюдяного конденсатора

Другие примеры:

33-015336 – 15 Ом (015 – 15 без нулей), 1/2 Вт, проволочная обмотка (336)
33-140436 – 400 Ом (140 – 40 с последующим нулем), 1 Вт, проволочная обмотка (436)
33-115438 – 150 Ом (115 – 15 с последующим нулем), 1 Вт, плоская проволочная обмотка ( 438 — выглядит как слюдяной конденсатор)

Послевоенная схема нумерации

После окончания Второй мировой войны, когда Philco возобновила производство гражданской продукции, включая радиоприемники, компания приняла другую серию номеров деталей для углеродного состава и резисторов с проволочной обмоткой. Они распределяются следующим образом:

Новый префикс 66, за которым следует тире (-), а затем числовой номер детали, состоящий из семи цифр.

66-xxxxxxx

Их можно прочитать следующим образом:

Первая цифра указывает, сколько нулей следует за первыми двумя цифрами фактического значения.

0 – без нулей
1 – один ноль
2 – два нуля
3 – три нуля
4 – четыре нуля
5 – пять нулей
6 – шесть нулей

Вторая и третья цифры обозначают первые две цифры фактического номинал резистора.
Остальные цифры обозначают мощность в ваттах, как в следующих примерах:

3340 – 1/2 ватта
4340 – 1 ватт
4360 – 1 ватт, проволочная обмотка
5340 – 2 ватта

268 – 68 с двумя нулями), 1/2 ватта (3340)
66-4474340 = 470 000 Ом (447 – 47 с четырьмя нулями), 1 ватт (4340)
66-2104360 – 1000 Ом (210 – 10 с последующими четырьмя нулями). двумя нулями), 1 Вт, проволочный (4360)
66-3685340 – 68 000 Ом (368 – 68 с тремя нулями), 2 Вт (5340)

Более крупные резисторы с проволочной обмоткой в ​​1946 году продолжали использовать префикс 33-, за которым следовали четыре цифры, которые не имели отношения к фактическому номиналу резистора.

конденсатор — расшифровка названий деталей в спецификации

Задай вопрос

спросил 10 лет, 2 месяца назад

Изменено 10 лет, 2 месяца назад

Просмотрено 565 раз

\$\начало группы\$

Мне нужна помощь в расшифровке спецификации, поставляемой с конкретным эталонным проектом TI. Если вы посмотрите на «Partlist.rep» в zip-файле, он выглядит примерно так [я немного отредактировал его]:

 R1 Resistor 0402 R_270_0402_F
Резистор R2 0402 R_2_0402_F
Резистор R4 0402 R_4K7_0402_G
Резистор R8, 0402 R_0_0402
L235 Индуктор 0402 L_12N_0402_J
L236 Индуктор 0402 L_1N8_0402_S
Конденсатор C1 0603 C_1U_0603_X5R_L_6P3
Конденсатор С2 0603 C_4U7_0603_X5R_K_6
Конденсатор C4, 0402 C_47P_0402_NP0_J_50
C121 Конденсатор 0402 C_100N_0402_X5R_K_10
С191 Конденсатор 0402 C_10N_0402_X7R_K_25
C214 Конденсатор 0402 C_22P_0402_NP0_J_50
C231 Конденсатор 0402 C_1P0_0402_NP0_C_50
C261 Конденсатор 0402 C_220P_0402_NP0_J_50
C291 Конденсатор 0402 C_100N_0402_X5R_K_10
C301 Конденсатор 0402 C_1U_0402_X5R_K_6P3


У меня есть вопросы по интерпретации названий деталей:

• Резисторы : «R_270_0402_F» — резистор 270 Ом, упаковка 0402. Но что означает буква «Ф»? Как насчет «Г» или вообще отсутствия буквы? Имеют ли они какое-то отношение к допускам или типу (толстая пленка, тонкая пленка и т. д.)?

• Катушки индуктивности : «L_1N8_0402_S» представляет собой катушку индуктивности 1,8 нГн в корпусе 0402. Что означает буква «С»? Или «Ж»?

• Конденсаторы : «C_1U_0402_X5R_K_6P3» — конденсатор емкостью 1 мкФ в корпусе 0402. «X5R» («X7R», «NP0») относится к характеристике типа/температуры. Ниже приведены обоснованные предположения, основанные на чтении таблиц данных: «K» относится к допуску емкости: K = +/-10%, J = +/-5%, C = +/-0,25 пФ. Я прав, а как насчет «L»? Окончательное число должно относиться к номинальному напряжению (10 = 10 В, 25 = 25 В и т. д.). Я предполагаю, что «6P3» означает 6,3 В.

Спасибо за помощь.

• конденсатор
• резисторы
• печатная плата
• дроссель

\$\конечная группа\$

\$\начало группы\$

Согласно Википедии, буква в конце номера детали резистора — это обозначение допуска MIL.
