Схема обжима RJ45, распиновка витой пары 8 проводов по цветам, обжимка кабеля, коннекторы RJ 45

По цветовой схеме и предусмотренным нормативным актам есть несколько схем обжимки витой пары в коннектор рассматриваемой модели. Их подсоединяют к RJ 45 для дальнейшего соединения компонентов со свитчем, хабом или роутером. Также обжатие требуется в том случае,  если требуется подсоединить друг с другом два компьютера.

Содержание

Особенности витой пары

Витой парой называют проводники, которые имеют определенный порядок расположения. Поскольку вся техника распознает сигналы только через цифровой язык, через провода идет большой поток информации. Через витую пару идут волны разной длины, формы и степени напряжения. Они обрабатываются подходящими приемниками с двух сторон.

Интересно! При этом на целостность,  качество битов влияют разные приборы, к примеру, роутеры с высокой частотой, микроволновки и другие устройства.

Данные по проводам подчиняются принципам физики, а также имеют еще ряд смежных показателей. Так, сигнал становится сильнее или слабее в зависимости от материала, из которого сделан кабель и как внутри него расположены элементы.

Обжим кабеля все еще используется, хотя в большинстве мест уже используются беспроводные сети. Тем не менее, проводка еще есть и для создания безопасной, стабильной сети она подходит гораздо лучше. Даже при наличии беспроводной сети иногда люди предпочитают подключаться по кабелю, чтобы быстро подсоединиться и получить стабильный сигнал. В некоторых случаях без обжимки кабеля RJ45 не обойтись, такое бывает при создании условий для видеонаблюдения.

При этом у витой пары почти нет ограничений, ее можно направить в любую сторону, нужно следить только за тем, чтобы хватило портов на роутере.

Материалы и инструменты для работы

Не всегда требуется отдельно обжимать провода, иногда достаточно купить готовую витую пару на 4 или 8 проводов, чтобы потом подключить ее к устройству. Готовые изделия называют патч-кодами, они типизированы, поэтому по размеру, эффективности и качеству они не отличаются.

Важно! Готовую модель невозможно провести с коннектором под крышей или через любое другое труднодоступное место.

При использовании готовых проводов страдает качество и стабильность сигнала, поэтому для интернета или другой цели лучше самостоятельно выбрать комплектующие:

• Провод. Перед распиновкой витая пара делится на несколько категорий, по которым выявляют максимально допустимые характеристики. Для дома подойдут модели с маркировкой 5е. Жилы подбирают только медные, любой другой материал не подходит.
• Кримпер. Этот инструмент покупают или просто арендуют на время.
• Коннектор. Их подбирают к кабелю, который приобретен. Например, если провода куплены марки 5е, то с такой же маркировкой покупают коннектор.
• Нож. Подходит канцелярский или сапожный, главное, чтобы он был острым.
• Тестер. Даже если используется надежная схема обжима витой пары, то после этой процедуры потребуется проверка. Через это устройство еще проверяют, нет ли замыкания в цепи.
• Отвертка.

Схемы обжима

Производители указывают всю основную информацию о параметрах кабеля на оболочке. При этом используется стандартная маркировка, где указывается способ экранирования, шифр и другие характеристики. Однако, новичку, который раньше не занимался распиновкой RJ-45, это мало о чем говорит.

В этом случае ориентируются на одну из стандартных схем, которую используют при установке коннектора. Схему обжимки витой пары подбирают в зависимости от характеристик сети и назначения кабеля.

Обжать кабель на 4 и 8 жил можно перекрестным или прямым способом, используя при этом тип А или В.

Прямой кабель на 8 жил

Такую схему обжимки витой пары используют для того, чтобы соединить друг с другой несколько устройств. Способ воздействия остается одинаковым с обеих сторон, поэтому метод называется прямым.

В России в основном используют тип В, но вариант А считается взаимозаменяемым. В Европе применяют в основном тип А.

Для обжимки подходят оба способа, на качестве передачи сигнала это не сказывается. Достаточно соблюдать очередность жил.

Кроссовер на 8 проводов

Для разъемов перекрестный обжим используется не так часто. Его используют для соединения между собой двух основных устройств (компьютеров, ноутбуков или коммутаторов).

Кроссовер редко используют из-за того, что сейчас в оборудовании уже встроен автоматический режим для определения типа устройства и перенаправления сигнала.

С перекрестной обжимкой одинаково часто используется тип А и В. Для их задействования требуется сменить 4 позиции, как это указано на схеме.

Прямой кабель на 4 провода

Цветовая схема тут особо не меняется, ее используют для небольших сетей, где не требуется большой поток.

Если кабель работает некорректно после замыкания, то используются свободные проводники: коннектор отрезают и делают обжим следующих жил.

Кроссовер на 4 провода

Здесь подразумевается перекрестный обжим, в котором также используются 2 пары. Подходят скрутки любого цвета, но обычно используют оранжевые и желтые провода.

Инструкция по обжиму кабеля

Для обжима кабеля RJ-45 по цветам потребуется придерживаться стандартной схемы, согласно которую используют для соединения нескольких устройств.

Для RJ-45 лучше выбирать цветовую схему типа В с указанным на картинке порядком распиновки. Для этого  оба кабеля одинаково обжимают:

1. Сначала снимают защитную оплетку.
2. Все проводки располагают в нужном порядке, чтобы получилось также, как это показано на схеме.

3. Лишнюю часть отрезают, чтобы они все выровнялись.

4. Коннектор располагают металлическими жилами наверх и медленно вставляют проводки, чтобы каждый из них попал в соответствующее углубление.

5. На этом этапе проверяют, чтобы каждая жила доставала до нужной части. Оплетку располагают внутри пластикового фиксатора, поскольку так гораздо легче сделать обжимку.

6. Все действия повторяют со вторым концом провода.


Коннектор часто путают с патч-кордером, но второе устройство используют только для подключения модемов.

При использовании схемы типа А жилки выставляются немного иначе.

Обжим выполняется только после того, как человек убедился в качестве собранной конструкции и смог корректно поместить ее в паз. Поскольку в каретке есть ограничитель и защита от неправильного расположения проводов, ошибка сразу будет видна.

Когда все провода приняли правильное положение, ручки инструмента располагают в правильном положении, а затем сжимают их до упора. Сразу после щелчка срабатывает стопор, это значит, что оболочки уже расположились в коннекторе.

Следует проверить, чтобы все зубцы имели одинаковый шаг, поскольку только в том случае кабель будет стабильно работать. Когда ручка используемого прибора сжимается, то контакты попадают в пазы, а затем устройство слегка продавливает их.

Проверка

Чтобы удостовериться в том, что обжим произошел корректно, требуется сразу после этой процедуры проверить его качество. Для этого провод вынимают из устройства и смотрят, насколько хорошо цветные провода вошли в пластиковый корпус.

Затем смотрят на то, насколько хорошо зафиксировалась оболочка во внешней части.

Если работа выполнена с соблюдением всех правил, то провод используют по его прямому назначению. Когда один или несколько контактов не доходят до корпуса, то процедуру выполняют повторно, уже используя для этого отвертку.

В случае с доработкой используют каретку, положение которой регулируется фиксирующими болтами. Если это сделать проблематично, то плоской частью отвертки просто дотягивают до нужного места.

Выполнить обжим коннектора без кримпера или другого специального инструмента довольно проблематично, поэтому потребуется купить или арендовать этот прибор. Даже у новичков редко возникают сложности с этим процессом, если они следуют инструкции и соблюдают схему расстановки цветов.





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Распиновка rj45 100 мбит в Альметьевске: 1059-товаров: бесплатная доставка, скидка-67% [перейти]

Партнерская программаПомощь

Альметьевск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Промышленность

Промышленность

Вода, газ и тепло

Вода, газ и тепло

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

8P8C-C6-TWP (7778c) (100 шт) Разъем RJ-45 Тип: разъем, Производитель: Cabeus

ПОДРОБНЕЕ

100 Мбит с сетевой кабельный адаптер для молнии до RJ45 Ethernet LAN Wired Overseas Travel Compact для серии iPhone iPad

ПОДРОБНЕЕ

NMC-RJ84FZ06UD1-100 (100шт) Разъем RJ-45 Тип: разъем, Производитель: NIKOMAX

ПОДРОБНЕЕ

PLEZ-8P8C-UA-C6-100 (100 шт) Разъем RJ-45 Тип: разъем, Производитель: Hyperline

ПОДРОБНЕЕ

Сетевой кабель-адаптер 100 Мбит с для Lightning — RJ45 Ethernet LAN Проводная заграничная поездка Компактная для серии iPhone iPad

ПОДРОБНЕЕ

EC-UP6P6C-UC-003-TR-100 (100шт) Разъем RJ-45 Тип: разъем, Производитель: NETLAN

ПОДРОБНЕЕ

Сетевой кабель-адаптер 100 Мбит с для Lightning — RJ45 Ethernet LAN Проводная заграничная поездка Компактная для серии iPhone iPad

ПОДРОБНЕЕ

Разъемы телефонные и сетевые (LAN) Harting 09455511130 (1), RJI RJ45 jack w. transformer 10/100 Mbit

ПОДРОБНЕЕ

Сетевой кабель-адаптер 100 Мбит с для Lightning — RJ45 Ethernet LAN Проводная заграничная поездка Компактная для серии iPhone iPad

ПОДРОБНЕЕ

-42%

780

1349

Карта PCIE 2500 Мбит/с Gigabit 10/100/1000 RJ45 Проводная сетевая карта Интерфейс подключения:

ПОДРОБНЕЕ

-50%

1 228

2456

PCIe x1 10/100 Мбит/с 1 гигабитная сетевая карта RJ45, адаптер контроллера сервера, чипсет Intel 1000 NIC PCI Express интерфейсная карта

ПОДРОБНЕЕ

-20%

930

1162

Сетевая карта 1000 Мбит/с Gigabit PCIE Ethernet PCI Express 10/100/1000M RJ45 LAN адаптер конвертер сетевой контроллер WY573T 82574L

ПОДРОБНЕЕ

Mikrotik S-RJ01 RJ45 SFP 10/100/1000 Мбит/c модуль Производитель: MikroTik, Тип устройства:

ПОДРОБНЕЕ

Модуль SFP Copper 100 Мбит/с, 0,1 км, UTP, RJ45 Производитель: Modultech, Форм-фактор: SFP,

ПОДРОБНЕЕ

-37%

313

497

Сетевая карта PCIe RJ45, 10/100 Мбит/с, Gigabit Ethernet PCI Express Макс. скорость беспроводного

ПОДРОБНЕЕ

-56%

2 044

4598

8 ПОРТОВ 10/100 МБИТ / С RJ45 VLAN ETHERNST КОММУТАТОР ЧИПСЕТ RTL8309SC / IC + 178 Тип устройства:

ПОДРОБНЕЕ

Industrial SFP Copper 100 Мбит/с, 0,1 км, UTP, RJ45 Производитель: Modultech, Форм-фактор: SFP,

ПОДРОБНЕЕ

8-портовый 100-мегапиксельный коммутатор 10 100 Мбит с Настольный ПК Mini Fast Ethernet LAN RJ45 Сетевой коммутатор-концентратор US Plug

ПОДРОБНЕЕ

-18%

1 656

2020

Сервер печати N0HC, 100 Мбит/с, RJ45 LAN, Wi-Fi

ПОДРОБНЕЕ

Сетевая карта PCIe RJ45, 10/100 Мбит/с, Gigabit Ethernet PCI Express Макс. скорость беспроводного

ПОДРОБНЕЕ

USB-адаптер Baseus RJ45, 1000 Мбит/с, 100 Мбит/с Производитель: Baseus

ПОДРОБНЕЕ

-20%

221

277

Сетевая карта Ethernet RJ45, 10/100 Мбит/с, 1 шт Макс. скорость беспроводного соединения: 0.1Мбит/с

ПОДРОБНЕЕ

-15%

1 621

1907

Однорежимный медиаконвертер 10/100 Мбит/с на 20 км + волоконно-оптический медиаконвертер с 8 портами RJ45 на 1 оптоволоконный SC 1 пара

ПОДРОБНЕЕ

-41%

118

200

USB Ethernet-адаптер, 100 Мбит/с, Rj45, Тип C Тип: переходник/адаптер

ПОДРОБНЕЕ

Сетевая карта USB — RJ45 10/100 Мбит/с + 3 порта USB2.0, 5bites (UA2-45-06BK) Производитель:

ПОДРОБНЕЕ

-31%

555

805

USB C к RJ45 хаб Ethernet адаптер из алюминиевого сплава USB3.0 к гигабитной сетевой карте концентратор с поддержкой 10/100/1000 Мбит/с доступ к сети

ПОДРОБНЕЕ

Сетевой адаптер Ethernet 100 Мбит/с RJ45 Сетевая карта для / Производитель: Без бренда, Тип

ПОДРОБНЕЕ

-67%

375

1152

2 порта 100 Мбит / с RJ45 сетевой коммутатор LAN Ethernet концентратор общего доступа для настольных ПК

ПОДРОБНЕЕ

2 страница из 21

Распиновка rj45 100 мбит

Знакомство с разъемом RJ45 — NavePoint

Что такое “RJ45”?

RJ45 — тип разъема, обычно используемый для Ethernet сети. «RJ» в RJ45 означает «зарегистрированный разъем». Зарегистрировано интерфейсы были впервые определены в Универсальном коде заказа услуг (USOC). система Bell System для выполнения мандата Федерального Комиссия по связи (FCC) в 1970-х годах. Зарегистрированные валеты были впоследствии кодифицированный в заголовке 47 Свода федеральных правил, часть 68. «45» в RJ45 просто относится к 45 ^{-й код} стандарт интерфейса.

Хотя мы часто видим RJ45 в качестве разъема, технически RJ45 — это стандарт проводки, который не имеет физической формы.

8P8C по сравнению с RJ45

8P8C расшифровывается как «8-позиционный 8-контактный» модульный разъем. RJ45 описывает стандарт проводки, в котором используется разъем 8P8C. Другими словами, «Разъем RJ45» следует называть «разъем 8P8C с RJ45». проводка.» Тем не менее, чтобы сделать сообщение в блоге кратким, мы будем продолжать использовать фраза «разъем RJ45» с пониманием того, что это технически неправильно

TIA-568A и TIA-568B

TIA-568 — это набор телекоммуникационных стандартов от Ассоциация телекоммуникационной промышленности (TIA).

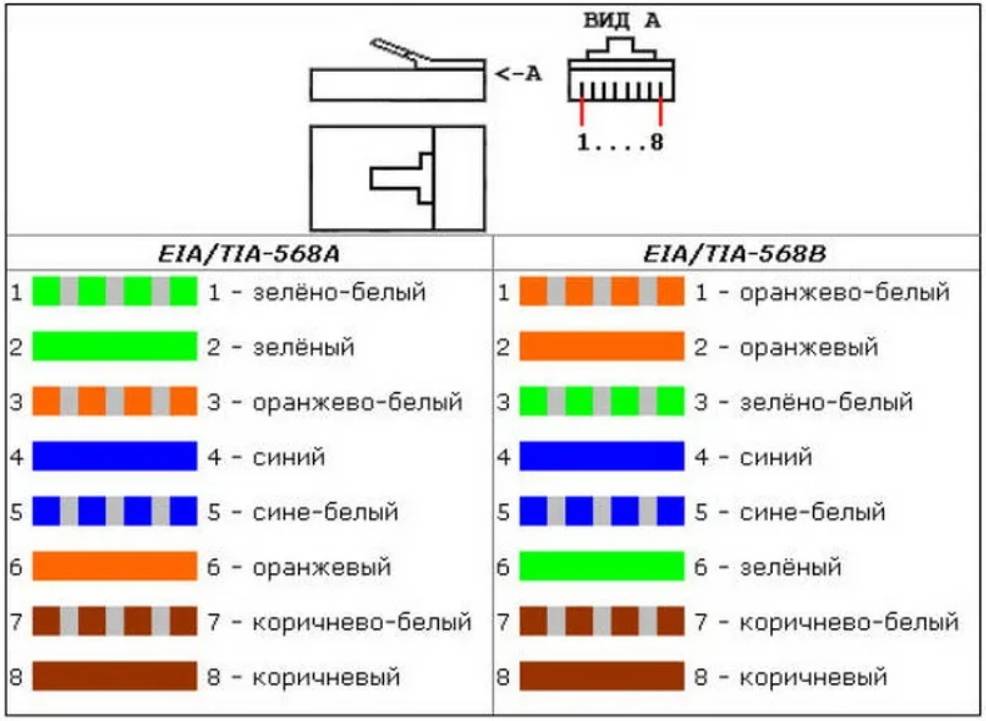

Стандарты T568A и T568B являются назначение пар контактов для восьмипроводной сбалансированной витой пары сопротивлением 100 Ом подключение к модульным разъемам 8P8C. Каждый разъем RJ45 имеет восемь контактов, это означает, что кабель RJ45 содержит восемь отдельных проводов. Если вы внимательно посмотрите на конец кабеля Ethernet, вы можете видеть, что четыре из них сплошного цвета, а остальные четыре полосатые.

Обратите внимание, между цоколевкой Т-568А и цоколевкой T-568B, зеленый и оранжевый цвета перевернуты. Если вы подключаетесь к существующих сетей Ethernet, важно выяснить, является ли мужской или гнездо, к которому подключается ваш разъем, это T-568A или T-568B. Правило thumb должен следовать существующей схеме распиновки, потому что они не должны используются взаимозаменяемо. Однако в случае, когда предыдущая ссылка не существует, используйте Т-568А для установки в жилом или государственном настройка контракта.

Диаметр провода

Не все разъемы RJ45 одинаковы и не являются одним целым размер подходит для всех типов кабелей CAT. При покупке разъемов RJ45 всегда проверьте характеристики посадки разъема или диаметр кабельного разъема и допустимый диаметр изоляции проводника. Диаметр кабельного разъема относится к внешний диаметр кабеля Ethernet и диаметр изоляции проводника относится к внешнему диаметру каждого отдельного провода внутри вашей сети Ethernet. кабель. Убедитесь, что и кабель, и провода подходят к выбранному разъему.

Экранированный и неэкранированный

Чтобы установить экранированную систему, необходимо выполнить сопряжение экранированных кабели с экранированными разъемами. В нашем предыдущем блоге FTP против UTP: Преодолевая шум, мы обсудили различные типы экранирование в кабелях. К счастью, в разъемах есть только один тип экранирования, поэтому убедитесь, что вы покупаете экранированные разъемы для вашей экранированной системы. В будущем сообщений, мы обсудим важность экранированной системы. Убедитесь, что вы подписали подпишитесь на нашу рассылку, чтобы быть в курсе наших последних блогов!

Загружать или не загружать

Крышка багажника представляет собой резиновый компонент, защищающий разъем от объемных зацепов кабеля, обеспечивая при этом разгрузку от натяжения. Его можно скользить над разъемом RJ45 или напрессованным на него. Разгрузка от натяжения, формованная поверх разъем обеспечивает наилучшую защиту от заедания. Два основных преимущества загрузки крышки защищают от пыли и снижают риск случайного Отключить.

На рынке представлены три основных типа ботинок:

• Кожух куполообразного типа

• Кожух с крючком

• Кожух с ушками

90 005

Ботинок куполообразного типа обеспечивает максимальное сопротивление при попытке чтобы отсоединить разъем, что делает его лучшим выбором для соединений, которые должен оставаться как есть в течение длительного периода времени.

Ботинок с крючком обеспечивает наименьшее сопротивление при попытке чтобы отсоединить разъем, что делает его лучшим выбором для соединений, которые требует частых повторных подключений.

Сапоги с ушками занимают промежуточное положение между двумя другими типами в с точки зрения сложности отключения, предлагая хорошее количество защита от случайного отключения.

Примечание. Чехлы для экранированных и неэкранированных разъемов RJ45 не взаимозаменяемы, поэтому убедитесь, что вы покупаете правильный ботинок для защиты нуждаться.

Резюме

Вкратце, RJ45 — это стандарт проводки, а 8P8C — тип разъема, используемого для наших сетевых подключений RJ45. Распиновка Т-568А и Т-568Б не должны использоваться взаимозаменяемо. Убедитесь, что вы покупаете разъем, который подходит диаметры вашего кабеля, и если вам нужно экранирование, купите экранированный разъем. Сапоги не обязательны, но желательны. Различные типы ботинки будут генерировать различные уровни сопротивления при отсоединении кабеля. Итак, решите, какой тип обуви лучше всего подходит для вашего потребности. Формованные разгрузки от натяжения лучше защищают от заеданий, чем собранные. разгрузки от натяжения. Ознакомьтесь с подборкой патчей NavePoint кабели!

Свяжитесь с отделом продаж или обслуживания клиентов NavePoint по телефону 888-505-1363, чтобы узнать больше о том, как мы можем помочь с вашими конкретными потребностями!

Copyright © 2021 Infinite Electronics International, Inc. Все права защищены.

Как терминировать с помощью разъема RJ45

Если вы будете устанавливать или обслуживать локальную сеть (LAN), одна из самых важных вещей, которую вы должны знать, это как терминировать сетевые кабели Cat5, Cat5e, Cat6 и более новые. с разъемами RJ45. Доверьтесь нашему пошаговому руководству, которое проведет вас через ваш проект.

КОНТРОЛЬНЫЙ СПИСОК ПРОЕКТА
Уровень опыта: Продвинутый
Необходимое время: 5-10 минут
Шаги: 9
Расходные материалы: соединители EZ RJ45 (по 2 на кабель), модульный инструмент для обжима/отрезания кабеля, инструмент для зачистки проводов

---



ШАГ 1



С помощью обжимного инструмента обрежьте конец кабеля, который вы заделываете, чтобы концы токопроводящих проводов были ровными.



ЭТАП 2



Соблюдая осторожность, чтобы не повредить внутренние проводники, снимите примерно 1 дюйм оболочки кабеля с помощью модульного обжимного инструмента или инструмента для зачистки кабеля.



ЭТАП 3



Отделите 4 пары витых проводов друг от друга, а затем размотайте каждую пару, чтобы в итоге получилось 8 отдельных проводов. Максимально распрямите провода, так как они должны быть очень прямыми для правильной вставки в разъем.













---

ЭТАП 4



Держите кабель так, чтобы концы провода были обращены от вас. Двигаясь слева направо, расположите провода в виде плоской ленты бок о бок в следующем порядке: белый/оранжевый, сплошной оранжевый, бело/зеленый, сплошной синий, бело/синий, сплошной зеленый, белый /коричневый, сплошной коричневый.



---



ШАГ 5



Удерживая разъем RJ45 так, чтобы его контакты были обращены от вас, а сторона с вилкой и зажимом была обращена вниз, осторожно вставьте сплющенные, расположенные провода в разъем, проталкивая их до тех пор, пока концы проводов не выйдут из контактов. Для прочности соединения также вставьте как можно большую часть оболочки кабеля в разъем.



ЭТАП 6



Убедитесь, что концы проводов, выходящие со стороны контактов разъема, расположены в правильном порядке; если нет, удалите их из разъема, переставьте в правильном порядке и снова вставьте. Помните, что после того, как разъем обжат на кабеле, он станет постоянным. Если вы поймете, что после терминации была допущена ошибка в порядке проводов, вам придется отрезать разъем и начать все сначала!



ЭТАП 7



Вставьте подготовленный разъем/кабель в разъем RJ45 обжимного инструмента. Крепко сожмите ручки щипцов вместе, пока вы не сможете двигаться дальше. Отпустите ручки и повторите этот шаг, чтобы обеспечить правильный обжим.















---

ЭТАП 8



Если ваш инструмент для обжима не обрезает концы проводов автоматически после заделки, аккуратно обрежьте концы проводов, чтобы они находились как можно на одном уровне с поверхностью разъема.
