обжимка 8 и 4 жил, прямой и перекрестный (кроссоверный) обжим, распиновка патч корда схема и фото

RJ 45 или «Витая Пара» — вид провода, состоящего из четырёх или восьми тонких жил, попарно скрученных между собой. Используется данный тип кабеля для объединения компьютеров в локальную сеть или подключения к интернету. В некоторых случаях витая пара может использоваться для подключения каких-либо периферийных устройств (например принтеров) к компьютеру.

Не смотря на наличие более продвинутых и качественных технологий (оптическое волокно, беспроводные каналы связи), витую пару до сих пор используют по причине низкой цены кабеля и сопутствующего оборудования (сетевые карты, роутеры), а также высокой простоты развёртывания локальной сети и защищённости от внешних помех.

Как обжим кабель коннекотором RJ 45

Перед началом обжима необходимо подготовить все необходимые инструменты. Кроме кабеля вам понадобятся: клещи для обжима и специальные коннекторы RJ 45.

С провода необходимо снять внешнюю изоляцию (внутреннюю трогать не нужно), после чего в правильном порядке (в зависимости от схемы обжима) расположить жилы в коннекторе. Расположив все жилы внутри коннектора, необходимо проверить правильность их расстановки и обжать кабель с помощью заранее подготовленных клещей.

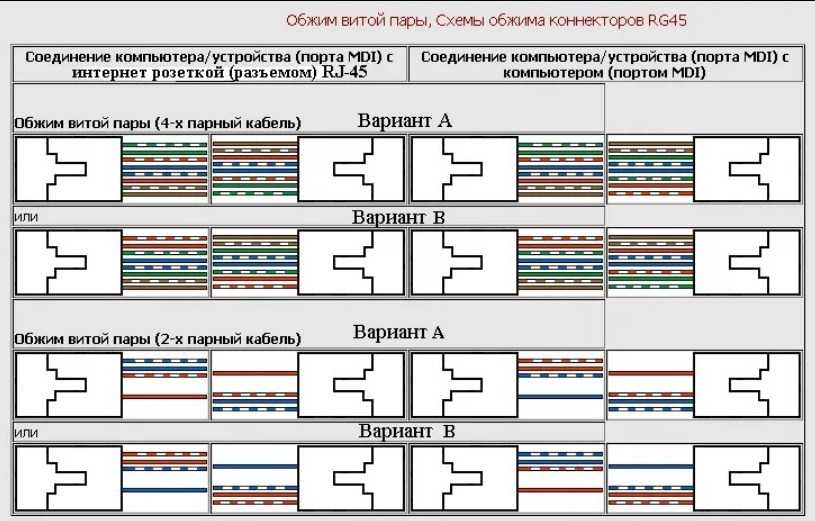

Схемы обжимки

Прямая схема используется для соединения сетевых устройств разного типа (например компьютера и роутера), а также для объединения двух хабов или роутеров в одну локальную сеть. Данная схема обжима является наиболее часто используемой в локальных сетях.

Порядок обжима кабеля на восемь жил, используемого в гигабитных локальных сетях, следующий:

В витой паре, применяемой в локальных сетях, работающих на скорости в 100 мбит/с, используется следующий порядок прямого обжима:

Перекрёстная (обратная) схема нужна для подключения двух компьютеров напрямую, без использования хабов или коммутаторов. Гигабитная витая пара перекрёстного типа обжимается следующим образом:

Обратная схема провода для локальной сети, работающей на скорости 100 Мбит/с.

Для подключения иных устройств, такие как сетевые принтеры, ip-камеры и другие подобные девайсы, схема обжимки обычно пишется в инструкции к подсоединяемой технике.

Обжим двухпарного кабеля

Для того, чтобы подключить посредством одного кабеля два устройства используют двухпарный кабель. Т.е. один кабель разветвляется на обоих концах и обжимается двумя коннекторами.

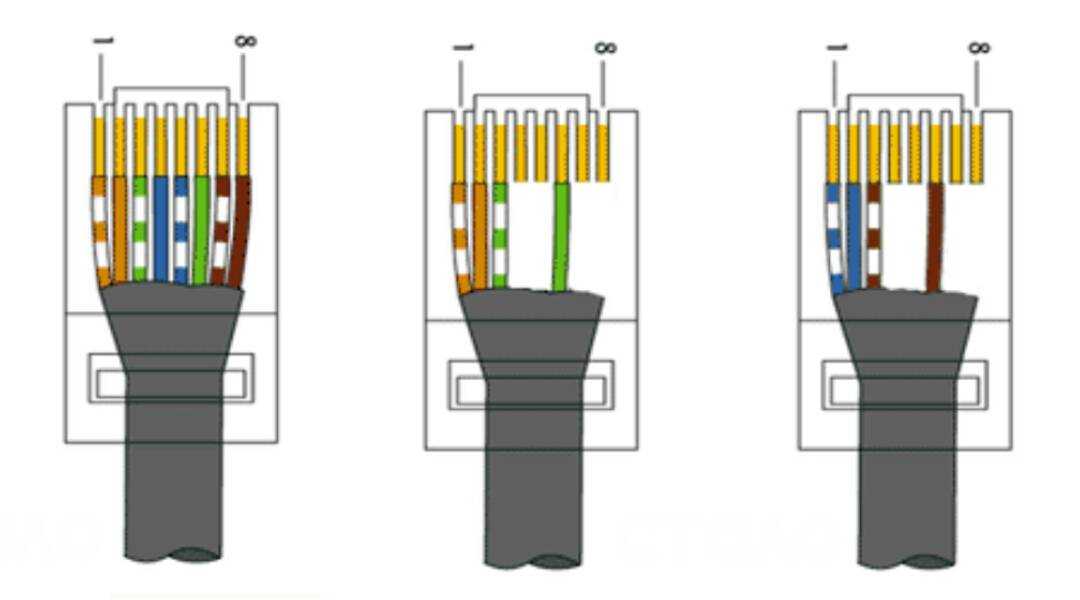

На схеме ниже изображен принцип обжима таким способом. Две пары заводятся в один коннектор (используют 1, 2, 3, 6), оставшиеся пары заводятся во второй коннектор (соответсвенно используют 4, 5, 7, 8)

Двухпарный RJ 45 не получится использовать в гигабитных сетях или для перекрёстного обжима (в них потребуется наличие всех восьми жил). В прямой схеме всё достаточно стандартно.

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером RJ 45. Это устройство представляет собой обычный переходник с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества такого метода наращивания провода: простота соединения всех элементов, низкая стоимость, достаточно высокая надёжность (ломаться попросту нечему).

Недостатки: возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер.

Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает стабильность сигнала и уменьшает потери пакетов.

К недостаткам данного способа соединения можно отнести достаточно высокую цену (потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.

Категорически не рекомендуется использовать скрутку. Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом скрутки является её цена — это практически бесплатно, в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих

рекомендаций:

• Желательно не использовать скрутку с проводами, сделанными из разного металла (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
• Места скрутки лучше тщательно изолировать, это хоть немного защитит соединения от внешних наводок и иных сложностей.

схема цветов и порядок распиновки проводов интернет кабеля для обжимки в домашних условиях

Юрий Санаев

Системный администратор. Менеджер по продажам компьютеров и wi-fi оборудования. Опыт работы – 10 лет. Знает о «железе» и софте все и даже больше.

Если пользователь желает создать дома локальную сеть, чтобы иметь общий доступ к файлам со всех устройств, у него могут возникнуть проблемы с обжимом витой пары на 8 жил или 4 жилы.

Чтобы справиться с задачей, разберемся, какие бывают ее виды, какие нужны провода, штекеры и инструменты. Приведем схемы обжима и расскажем, какая из них подходит в конкретной ситуации.

Содержание

1. Виды
2. Количество жил
3. Категория и защитная оболочка
4. Выбор провода
5. Инструменты
6. Кабель
7. Коннектор
8. Инструмент для обжимки
9. Схемы обжима и выбор нужной
10. 8 жил
11. 4 жилы
12. Порядок при обжимке
13. Обжим без инструмента
14. Использование специальных самообжимающихся коннекторов
15. Проверка
16. Секреты из практики по монтажу

Виды

Витая пара – это кабель из скрученных проводов из меди или латуни в оплетке. Она создана для передачи сигнала между техникой и подсоединяется через разъемы Ethernet. Может быть с защитой. Последняя выполняется из фольги или проволочной оплетки и бывает общая и попарная. Первая покрывает кабель полностью, вторая – раздельные пары.

Витая пара делится на несколько типов:

Название по ISO/IEC 11801	Общее экранирование	Попарная защита экраном
U/UTP(UTP)	Нет	Нет
U/FTP	Нет	Фольга
F/UTP (FTP)	Фольга	Нет
S/UTP (STP)	Оплетка	Нет
SF/UTP (S/FTP)	Оплетка, фольга	Нет
F/FTP	Фольга	Фольга
S/FTP	Оплетка	Фольга
SF/FTP	Оплетка, фольга	Фольга

Неэкранированный кабель (UTP) не уступит другим по качеству трансляции сигнала, но под воздействием электромагнитных помех связь существенно ухудшается. Его не стоит размещать поблизости от электрической проводки.

В кабеле с индивидуальным экраном (FTP) раздельные пары защищены фольгой, что делает сигнал невосприимчивым к внешним помехам или перекрестным между парами. Может находиться рядом с электропроводкой.

STP (S/UTP)– экранирование происходит за счёт медной оплетки поверх всех пар.

Расшифровка:

• U — экран отсутствует;
• F — применяется фольга;
• S — металлическая оплетка внешнего экрана.

Кабель с общим экраном (F/UTP, S/UTP, SF/UTP) обеспечивает хорошую защиту от наружных электромагнитных воздействий.

Интернет кабель с обоими видами экранов защищает как от внешних воздействий, так и от перекрестных, между парами. Это виды кабеля F/FTP, S/FTP, SF/FTP.

Количество жил

Кабель включает в себя одну жилу (одножильный) или их ряд (многожильный). Первый тип плохо изгибается, но обладает лучшими свойствами, отвечающими за дальность передачи сигнала. Его проще опрессовать, зафиксировать, он практически не гнется. Оптимален для подсоединения интернет-розеток.

Провод с множеством шнуров-жил лучше гнется, но отличается высоким затуханием при трансляции сигнала. Плохо обжимается, потому что есть риск нарушить изоляцию. Трудно помещается в коннектор и применяется там, где требуется гибкость, например, при соединении роутера и ПК или двух компьютеров.

Категория и защитная оболочка

Категория кабеля имеет важное значение при обжиме кабеля для подключения Интернета или настройке локальной сети. Нужно задействовать категорию не ниже CAT 5. Посмотреть номер можно на оболочке. Всего есть 7 категорий:

Категория	Количество пар	Пропускная способность, МГц	Скорость передачи данных, Мбит/с
CAT 1	1	0,1, используется в телефонной связи	—
CAT 2	2	1	4
CAT 3	4	16	10 и 100
CAT 4	4	20	20
CAT 5	4	100	100
CAT 5E	4	125	100 (2 пары), 1 Гбит/с (4 пары)
CAT 6	4	250	От 1 до 10 Гбит/с
CAT 7	4	600	До 10 Гбит/с

Форма, оплетка и цвет витой пары имеют значение. Классический кабель получил серую расцветку. Он сделан из ПВХ, обозначается буквами PVC. Применяется в помещениях, дешев, но боится огня и подвержен воздействию жары или холода.

Из полиэтилена (обозначение – PE) делают кабель для прокладки снаружи помещений. Он не боится температурных перепадов и влаги, часто оснащен несущим тросом для натяжения кабеля между опорами, без опасения нарушить целостность жил.

Оранжевый или ярко-красный сообщает, что кабель не горит. Он изготовлен из малодымного безгалогенного компаунда (маркировка – LSZH). Используется в помещениях, где высокие требования к пожарной безопасности. Такой кабель дороже, чем стандартный PVC, но более долговечен и безопасен.

По форме провод бывает круглым или плоским. На технические характеристики это не влияет.

Витая пара состоит из 2 или 4 пар (4 или 8 проводов соответственно). Если скорость Интернета до 100 Мбит/сек, достаточно 2 пар. Если же скорость от 100 Мбит/сек до 1 Гбит/сек, то задействуют все 8 контактов.

Выбор провода

При выборе витой пары для домашней сети или подключения к Интернету рекомендуется использовать кабель категории CAT5E. Подойдут CAT6 и CAT7, но без особой потребности платить за них не требуется.

При планировании локальной сети рекомендуется сразу же закладывать кабель с четырьмя парами жил. Двух пар хватит при скорости до 100 Мбит/сек, но если в дальнейшем скорость будет увеличена, потребуется протягивать провод заново.

Для интернет-розеток подходит одножильный кабель, для соединения ПК, роутеров и ПК – многожильный.

Если кабель размещен вдали от электропровода, то подойдет тип UTP. Иначе нужно посмотреть на типы витой пары с экраном, защищающим от внешних помех.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

При покупке коннекторов стоит купить и защитный колпачок. Он стоит дешево, но защитит LAN-кабель от перегиба, защелку – от поломки, а порт и штекер – от попадания пыли.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

• Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.
• Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.
• Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Схемы обжима и выбор нужной

Известны две схемы подключения витой пары (распиновки): прямая (568B) и перекрестная (568A).

Прямая (Straigt) распиновка витой пары соединяет различные устройства. Это схема «роутер-компьютер», «маршрутизатор-телевизор» и т.д. Особенность прямого обжима – идентичное расположение жил в контактах обоих коннекторов.

Перекрестное подключение или кроссовер (Cross – Over) требуется, когда нужно связать однотипную технику. Это схема «роутер – роутер», схема «компьютер – компьютер» и т.д. Особенность в том, что на первом конце кабеля задействован прямой тип, а на втором жилы перекрещиваются.

Вторая схема обжима витой пары на 8 и 4 жилы практически вышла из обращения. Большая часть современной техники автоматически распознает вариант подключения и выбирает подходящий способ коммутации. Скоро обжимать интернет-кабель можно будет только первым способом.

8 жил

Порядок проводов при прямой обжимке сетевого кабеля выглядит так:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый.

Для перекрестного обжима провода используется схема:

1. бело-оранжевый – бело-зеленый;
2. оранжевый – зеленый;
3. бело-зеленый – бело-оранжевый;
4. синий – синий;
5. бело-синий – бело-синий;
6. зеленый – оранжевый;
7. бело-коричневый – бело-коричневый;
8. коричневый – коричневый.

Разница в том, что часть пар здесь перекрещены.

4 жилы

Четырехжильное подключение характерно для прямой схемы обжимки витой пары на 4 жилы. Оно позволяет передавать информацию со скоростью до 100 Мбит/сек. Коннектор остается прежним, с восемью каналами, но для уменьшения стоимости сети задействован провод с четырьмя контактами.

Порядок цветов для прямого обжима:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. пусто;
5. пусто;
6. зеленый;
7. пусто;
8. пусто.

Перекрестная распиновка Ethernet-кабеля или кроссовер с четырехжильным проводом:

1. бело-оранжевый — бело-зеленый;
2. оранжевый — зеленый;
3. бело-зеленый — бело-оранжевый;
4. пусто;
5. пусто;
6. зеленый — оранжевый;
7. пусто;
8. пусто..

Порядок при обжимке

Порядок обжима витой пары на 8 проводов RJ-45:

1. Отмерить требуемую длину провода.
2. Сделать кабель ровным, откусив по несколько миллиметров с каждого края.
3. Бережно надрезать, отступив 1,5 – 2 см от каждого края, чтобы снять изоляцию.
4. Несколько раз согнуть кабель в различные стороны от надреза.
5. Отделить изоляцию, отделившуюся при сгибании, с кабеля.
6. Удалить экранирование, расправить жилы, откусить провода до одной длины.
7. Разложить жилы, руководствуясь одним из видов обжима.
8. Подключить к коннектору витую пару, расположив жилы в верном порядке в каналы вплотную к бортику разъема.
9. Вставить штекер в разъем на обжимнике.
10. Придерживая провод, сжать ручки инструмента, чтобы обжать сетевой кабель, до щелчка.

После монтажа нужно проверить, качественно ли сделана обжимка.

Обжим без инструмента

Если обжимника нет, придется задействовать имеющиеся инструменты, например, отвертку. Оплетка снимается простым острым ножом. Нужно действовать бережно, чтобы не испортить целостность изоляции жил. До подходящей длины контакты подрезаются бокорезами.

Чтобы правильно обжать витую пару, провод помещают в разъем и зажимают планкой, чтобы не вырвать по неосторожности. Далее надо уложить разъем на плоскую поверхность и шлицевой отверткой поочередно вдавить контакты, чтобы они продавили изоляцию и врезались в жилы. Теперь стоит удостовериться, что все контакты вдавлены полностью и находятся на одинаковом уровне.

Использование специальных самообжимающихся коннекторов

Существуют самообжимающиеся коннекторы, не требующие для обжима витой пары из 8 жил других инструментов, кроме используемых для удаления оплетки и изоляции.

Принцип обжима с помощью таких конструкций прост. Нужно открыть коннектор и сверху завести в пазы жилы (разъемы раскрашены в разные цвета, поэтому ошибиться с правильным расположением невозможно). Затем закрыть половинки. Провода будут надвинуты на ножи контактов. Теперь коннектором можно пользоваться.

Проверка

После соединения устройства с другими устройствами или подключения к локальной сети нужно проверить, как работает созданная линия. Простейший способ – подключить коннектор Ethernet к ПК и убедиться, что все функционирует.

Профессионалы пользуются кабельными тестерами или LAN-тестерами. Они включают два блока и позволяют выполнить диагностику кабеля, разведенного по различным помещениям. Оба блока имеют порты для установки коннекторов. После подсоединения прибор запускается и проверяет каждую жилу, о чем сообщают светодиоды с порядковыми номерами. Если есть обрыв, то видно, где находится повреждение или выполнен некачественный обжим.

В домашних условиях вместо тестера используется мультиметр. Его ставят на прозвон или на маленькое сопротивление (200 Ом). После этого диагностируют каждый провод одной расцветки на двух размещенных рядом коннекторах. Нужны тонкие щупы, чтобы точно прикасаться к контактам. Для этого их нужно подточить или поставить проволочные наконечники.

Проверить мультиметром кабель со штекерами в различных помещениях тоже легко. В портах соединяемых устройств есть индукционная катушка, соединяющая жилы одной пары, поэтому между ними есть проводимость. Нужно в порт одного из выключенных устройств вставить коннектор, а на втором разъеме продиагностировать проводимость. Для частных линий (до 100 Мбит/сек) требуется прозвонить только две пары.

Сопротивление у пар, как правило, схожее. Если разница большая или значение очень высокое, если линию не получается прозвонить, это сообщает о неправильно выполненном обжиме проводов.

Секреты из практики по монтажу

Несколько советов по разводке кабеля для интернета и обжимке витой пары:

• Расправлять жилы и размещать удобнее всего карандашом или ручкой. Провода разглаживаются и размещаются тесно друг к другу, что и требуется для их установки внутрь коннектора.
• В коннектор должна входить и быть зажата изоляция кабеля. Она позволит избежать возможного обрыва разъема.
• После обжима коннектора нужно удостовериться, что провода сидят в разъеме плотно, до упора. Это позволит избежать плохого контакта.

Если есть возможность, лучше приобрести кримпер или попросить у кого-нибудь. Им удобнее пользоваться, чем обычным ножом, к тому же он не нарушит изоляцию жил.

Обжим витой пары можно выполнить своими силами, если знать порядок действий и понимать, что для этого требуются. Важно все сделать качественно, иначе некачественное соединение станет причиной плохого сигнала и регулярных обрывов связи.

Можно ли соединить два кабеля Ethernet с помощью пайки?

спросил 3 года, 7 месяцев назад

Изменено 2 месяца назад

Просмотрено 7к раз

\$\начало группы\$

Я хочу подключить два кабеля Ethernet (UTP). Оба они имеют разъемы только с одной стороны. Можно ли спаять провода между собой?

• Может ли это повлиять на максимальную скорость? (Например, я не смогу использовать гигабитный Ethernet.)

• Могут ли передаваемые данные быть значительно повреждены?

• Как насчет электромагнитных помех?

Кабель должен иметь длину примерно 4 м.

• пайка
• ethernet
• emc

\$\конечная группа\$

3

\$\начало группы\$

Как упомянул Justme в комментариях, соединение будет немного беспокоить. Достаточно, чтобы измерить, если у вас есть правильные инструменты, недостаточно, чтобы стать настоящей проблемой, если вы проявите немного осторожности.

Основная проблема не в самой пайке, а в том, что приходится раскручивать провода в районе стыка.

Как можно меньше расплетайте провода (достаточно пары сантиметров нескрученного провода.)

Аккуратно припаяйте и используйте термоусадочную трубку для изоляции паяных соединений.

Паяные соединения механически непрочны. Не полагайтесь на них, если ваш кабель будет много перемещаться. В этом случае вам следует приклеить лентой или термоусадкой армирование снаружи кабеля.

Я бы не стал этого делать на работе — я бы купил или сделал более длинный кабель.

Дома, на выходных, для чего-то временного или для чего-то более длительного, но что не будет двигаться или шевелиться Я бы, наверное, сделал это и не беспокоился об этом.

---

Что бы вы ни делали, не превышайте максимальную длину сегмента для Ethernet. Существует максимальная длина, которая считается от активного устройства до активного устройства. Включает в себя все кабели — в стенах, серверной стойке и к конечным устройствам.

Если вы превысите эту длину с помощью сверхдлинного кабеля, могут возникнуть проблемы.

\$\конечная группа\$

3

\$\начало группы\$

Паяные соединения повлияют на импеданс кабеля, добавив немного индуктивности и, возможно, большую емкость между кабелями. Это, вероятно, не изменит скорость, но не удивляйтесь, если порт согласуется со скоростью 100 Мбит/с.

Кроме того, убедитесь, что паяные соединения обеспечивают достаточную разгрузку от натяжения, используя термоусадку или другие средства изоляции паяного соединения от механического движения. Любая сила непосредственно на паяном соединении может привести к растрескиванию припоя или поломке провода.

Возможно, лучше всего приобрести адаптер Ethernet без инструментов.

Источник: https://www.netsys-direct.com/products/gf-innovations-tool-less-10-100-1000-ethernet-coupler-splicer-gf2120?utm_medium=cpc&utm_source=googleshopping&variant=33878314511&_vsrefdom= adwords&gclid=EAIaIQobChMIrsOGufyR5AIVkq_sCh2WoQ_GEAkYBiABEgKHAfD_BwE

\$\конечная группа\$

\$\начало группы\$

Меня всегда немного озадачивает количество людей, которые считают пайку плохим соединением. Да, я полностью согласен с тем, что различные соединения/пайка/исправление на проводе испортят индукцию/емкость/и т. д., как указал Voltage Spike, и это, безусловно, необычный и далеко не идеальный метод для сетевых кабелей. Но «механически слабый» немного натягивает. Если вы полагаетесь на порошковый припой и пытаетесь использовать едва достаточные температуры, да, ваши соединения будут плохими. Если вы используете паяльную кислоту в старой доброй черной бутылке, как я делал это десятилетиями? После тысяч паяных соединений в самых разных средах я не верю, что у меня когда-либо был сбой паяного соединения. Я просто исхожу из того опыта, который у меня был со всеми типами соединений.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Могу ли я использовать отдельные жилы одножильного провода категории 5 или категории 6 для модов / перемычек / ремонта печатных плат?

спросил 3 года, 6 месяцев назад

Изменено 3 года, 6 месяцев назад

Просмотрено 801 раз

\$\начало группы\$

Мне нужно произвести небольшой ремонт печатной платы. Я читал, что проволочная деформация является подходящим вариантом. У меня нет проводной обмотки, но у меня есть тонны одножильных проводов кат.5 и кат.6. Я думал о том, чтобы выпотрошить одну из них и использовать отдельную прядь в качестве перемычки. Это плохая идея? Или это тот случай, если это работает, то это хорошая идея?

• плата
• провод
• перемычка

\$\конечная группа\$

3

\$\начало группы\$

Можно, это очень удобно для макетной платы. Раньше я использовал Ethernet или телефон в качестве основного способа создания прототипа (теперь я только паяю).

Лучше использовать стандартный «синий провод» 30AWG для соединения перемычек, поскольку он меньше, поэтому его легче подключить к большинству контактов SMT.

Есть несколько предостережений при использовании одножильного кабеля Ethernet. Основная проблема заключается в снятии натяжения и поломке. Как и в случае с любым другим проводом, зачистка может повредить провод, и он порвется после перемещения. Это особенно проблема, если провод вызывает прерывистые соединения, это может быть трудно отследить.

Поэтому будьте осторожны, чтобы не порезать провод, и, если возможно, обеспечьте разгрузку с помощью ленты или пайки. Не двигайте провод после его размещения.

(также не следует использовать проводной ethernet от стены к компьютеру, если на него наступить, он сломается, а если его слишком сильно сдвинуть, он сломается, вместо этого используйте многожильный)

\$\конечная группа\$

2

\$\начало группы\$

Если провод подходит (не слишком толстый), и вы можете обрезать и согнуть его, чтобы он подходил, и ничего не закорачивать, тогда нет проблем.
