Расчет длины провода по сопротивлению. Сопротивление медного провода

Когда производится расчет сечения кабеля, то в частном домостроении или в квартирах для определения этой величины используются два показателя: потребляемая мощность сети и сила тока, проходящая по разводке. Сопротивление в данном случае роли не играет. Все дело в небольшой длине проводов. А вот если длина линии электропередач достаточно большая, то без определения данного показателя здесь не обойтись. К примеру, на начале участка напряжение будет 220-2240 вольт, а на конце уже заниженное 200-220 вольт. А так как все чаще в проводке используются медные кабели и провода, то наша задача в этой статье рассмотреть сопротивление медного провода (таблица сопротивления проводов будет ниже приложена).

Что нам дает сопротивление в общем? В принципе, с его помощью можно узнать параметры используемого провода или материал, из которого он изготовлен. К примеру, если для прокладки линии электропередачи использовался скрытый способ, то зная сопротивление линии, можно точно сказать, какой она длины.

Ведь часто прокладка производится под землей и непрямолинейным способом. Или еще один вариант, зная длину участка и его сопротивление можно подсчитать диаметр используемого кабеля, а через него и его сечение. Плюс, зная данную величину, можно узнать материал, из которого этот провод был изготовлен. Это все говорит о том, что не стоит сбрасывать со счетов данный показатель.

Все это касалось электрической проводки, но когда дело касается электроники, то в этой области без определения сопротивления и сопоставления его с другими параметрами не обойтись. В некоторых случаях данный параметр может сыграть решающую роль, даже неправильный подбор провода по сопротивлению может привести к тому, что подключаемый к такому проводнику прибор просто не будет работать. К примеру, если к блоку питания обычного компьютера подключить очень тонкий провод. Напряжение в таком проводнике станет низким, не намного, но этого будет хватать, чтобы компьютер работал некорректно.

От чего зависит сопротивление

Так как мы говорим о медном проводе, то первое от чего зависит этот физический параметр, это медь, то есть, сырьевой материал. Второе – это размеры проводника, а, точнее, его диаметр или сечение (обе величины связаны между собой формулой).

Конечно, есть дополнительные физические величины, которые влияют на сопротивление проводника. К примеру, температура окружающей среды. Ведь известно, что при повышении температуры самого провода, его сопротивление увеличивается. А так как этот показатель находится в обратной зависимости от силы (плотность) тока, соответственно ток при повышении сопротивления, наоборот, снижается. Правда, это относится к тем металлам, которые являются обладателями положительного температурного коэффициента. Для примера можно привести сплав вольфрама, который используется для нити накала лампочки. Такому материалу изменения силы (плотность) тока не страшны при высоком нагреве, потому что этот металл обладает отрицательным температурным коэффициентом.

Расчет сопротивления

Сегодня все сделано для человека. И даже такой простой расчет можно сделать несколькими способами. Есть простые, есть сложные. Начнем с простых.

Первый вариант табличный. В чем его простота? К примеру, таблица на нижнем рисунке.

Здесь все четко показано и взаимосвязано. Зная определенные размеры медного провода, можно определить его сопротивление и силу тока, которую провод может выдержать. Или, наоборот, имея в наличие показатели сопротивления или силы (плотность) тока, которые, кстати, можно определить мультиметром, можно легко определить сечение или диаметр проводника. Данный вариант самый удобный, таблицы можно найти в свободном доступе в интернете.

Второй способ определения – с помощью калькулятора (онлайн). Таких интернетовских приспособлений великое множество, работать с ними удобно и легко. Можно в такой калькулятор вставлять физические величины медного проводника и получать размерные показатели, или, наоборот. Правда, основная масса таких калькуляторов в своей программе имеет одно стандартное значение – это удельное сопротивление меди, равное 0,0172 Ом·мм²/м.

И самый сложный вариант расчета – это провести его своими руками, используя формулу.

Вот она: R=pl/S, где:

р – это то самое удельное сопротивление меди;
l – длина медного провода;
S – его сечение.

Хотелось бы отметить, что медь обладает одним из самых низких удельных сопротивлений. Ниже него только серебро – 0,016.

Определить сечение проводника можно через формулу, где основным параметром является его диаметр. А вот определить диаметр можно разными способами, кстати, такая статья на нашем сайте есть, можете прочитать и получить полную и достоверную информацию.

Раз будет меньше эта величина, во столько раз понизится сопротивление проводника.

Если есть такая возможность, уменьшите длину проводника, который используется в цепи. Сопротивление прямо пропорционально длине проводника. Если укоротить проводник в n раз, то

сопротивление понизится во столько же раз.

Увеличьте площадь поперечного сечения проводника. Установите проводник с большим поперечным сечением или соедините несколько проводников параллельно в пучок проводов. Во сколько раз увеличится площадь поперечного сечения проводника, во столько раз понизится сопротивление проводника.

Можно комбинировать эти способы. Например, чтобы понизить сопротивление проводника в 16 раз, заменяем его проводником, удельное

сопротивление в 2 раза меньше, уменьшаем в 2 раза его длину, а площадь поперечного сечения в 4 раза.

Чтобы уменьшить сопротивление на участке цепи, присоедините к нему параллельно еще одно сопротивление , величину которого рассчитайте. Учитывайте, что при параллельном соединении, сопротивление участка цепи всегда меньше самого малого сопротивления, находящегося в параллельных ветках. Рассчитайте необходимое сопротивление , которое нужно присоединить параллельно. Для этого измерьте сопротивление участка цепи R1. Определите то сопротивление , которое должно на нем быть – R. После этого определите сопротивление R2, которое нужно присоединить к сопротивлению R1 параллельно.

Для этого найдите произведение сопротивлений R и R1 и поделите на разность R1 и R (R2 = R R1 / (R1 — R)). Учитывайте, что по условию, R1 всегда больше R.

Сопротивление — это некая способность элемента электрической цепи препятствовать прохождению по нему электрического тока. Им обладают различные материалы, например, медь, железо и нихром. Общее сопротивление — это сопротивление всей электрической цепи в целом. Оно измеряется в Омах. Нужно знать сопротивление цепи для оценки токов короткого замыкания и выбора коммутационных аппаратов.

Вам понадобится

Омметр, измерительный мост, калькулятор.

Инструкция

Для начала определите, как подключены элементы электрической цепи по отношению друг к другу, так как это влияет на подсчет общего сопротивления. Проводники могут находиться в последовательном или параллельном подключении. Последовательное соединение — это такое соединение, когда все элементы связаны так, что включающий их участок цепи не имеет ни одного узла, а параллельное соединение — это такое соединение, когда все элементы цепи объединены двумя узлами и не имеют связей с другими узлами.

Если вы определили, что проводники в электрической цепи подключены последовательно, найти полное сопротивление не составит труда. Просто сложите сопротивления всех элементов . Если вам не дано сопротивление каждого проводника, но даны их напряжения и сила тока какого-либо элемента цепи, то, сложив все напряжения, вы узнаете общее напряжение. Силы тока каждого элемента при последовательном соединении равны, то есть и общая сила тока во всей цепи равна силе тока любого проводника данной цепочки . И тогда, чтобы найти полное сопротивление, разделите общее напряжение на силу тока.

Если же элементы подключены параллельно, то общее сопротивление можно найти следующим способом: перемножьте сопротивления всех проводников и разделите на их сумму. Если вам не дано сопротивление каждого элемента, но даны их силы тока и напряжение какого-либо элемента цепи, то, сложив все силы тока, вы узнаете общую. Напряжения каждого элемента при параллельном соединении равны, то есть и общее напряжение во всей цепи равно напряжению любого проводника данной цепочки.

И тогда, чтобы найти полное сопротивление, разделите напряжение на общую силу тока.

Чтобы определить общее сопротивление электрической цепи, воспользуйтесь такими измерительными приборами , как омметр и измерительный мост. Они помогут вам определить электрические активные сопротивления.

Полезный совет

Обязательно определяйте способ подключения элементов в электрической цепи, так как именно от него зависит правильный подсчет общего сопротивления!

Источники:

рассчитать сопротивление цепи в 2017

Сопротивление провода показывает то, насколько он препятствует прохождению электрического тока. Измерьте его при помощи тестера, переключенного в режим работы омметра. Если такой возможности нет, можно рассчитать его разными способами.

Вам понадобится

— тестер;
— линейка или рулетка;
— калькулятор.

Инструкция

Измерьте сопротивление провода . Для этого к его концам присоедините тестер, включенный в режим работы омметра. На экране прибора появится электрическое сопротивление провода в Омах или кратных им величинах, в зависимости от настроек прибора. Провод при этом должен быть отключен от источника тока.

Рассчитайте сопротивление при помощи тестера, который работает в режиме амперметра и вольтметра. Если провод является участком электрической цепи, подключите ее к источнику тока. К концам провода параллельно присоедините тестер, включенный в режим работы вольтметра. Измерьте падение напряжения на проводе в вольтах.

Переключите тестер в режим работы амперметра и включите его в цепь последовательно. Получите значение силы тока в цепи в амперах. Используя соотношение, полученное из закона Ома, найдите электрическое сопротивление проводника. Для этого поделите значение напряжения U на силу тока I, R=U/I.

Пример. Измерение показало, что при падении напряжения на проводнике 24 В, сила тока в нем составляет 1,2 А. Определите его сопротивление. Найдите отношение напряжения к силе тока R=24/1,2=20 Ом.

Найдите сопротивление провода , не подключая его к источнику тока. Узнайте, из какого материала сделан провод. В специализированной таблице найдите удельное сопротивление этого материала в Ом∙мм2/м.

Рассчитайте сечение провода , если оно не указано изначально. Для этого очистьте его от изоляции, если он изолирован, и измерьте диаметр токопроводящей жилы в мм. Определите ее радиус, поделив диаметр на число 2. Определите сечение провода , умножив число π≈3,14 на квадрат радиуса жилы.

С помощью линейки или рулетки измерьте длину провода в метрах . Рассчитайте сопротивление провода , умножив удельное сопротивление материала ρ на длину проводника l. Поделите результат на его сечение S, R=ρ∙l/S.

Пример. Найдите сопротивление медного провода диаметром 0,4 мм длиной 100 м. Удельное сопротивление меди равно 0,0175 Ом∙мм2/м. Радиус провода равен 0,4/2=0,2 мм. Сечение S=3,14∙0,2²=0,1256 мм². Рассчитайте сопротивление по формуле R=0,0175∙100/0,1256≈14 Ом.

Источники:

сопротивление медного провода

Если замкнуть электрическую цепь, создав на ее концах разность потенциалов, то по ней побежит электрический ток, силу которого можно измерить Амперметром. Но сила эта будет варьироваться, если в цепи заменить один проводник другим. Это говорит о том, что не только напряжение влияет на силу тока, но и материал, из которого сделан проводник. Вот это свойство проводника препятствовать прохождению электрического тока и называется сопротивлением.

Каждое тело по отношению к электрическому току характеризуется своим сопротивлением. Если вспомнить электронную теорию, то согласно ей, все вещества состоят из атомов и молекул. Эти атомы и молекулы в разных веществах имеют разную структуру. И именно они встречаются на пути движения свободных электронов в проводнике, когда по электрической цепи идет ток. То есть, когда свободный электрон сталкивается с ионом кристаллической решетки материала проводника, он неизбежно теряет часть своей кинетической энергии и испытывает как бы сопротивление своему движению.

Чем больше сопротивление проводника, тем он хуже пропускает электрический ток. Обозначается электрическое сопротивление латинской буквой R, а за единицу измерения принят 1 Ом.

Обратной характеристикой сопротивления вещества является его проводимость. Чем выше электрическая проводимость материала, тем лучше он проводит ток. Изоляторы отличаются от проводников по проводимости в огромное число раз, измеряемое единицей с двадцатью двумя нулями!

Удельное сопротивление. Определение и расчет

Итак, электрическое сопротивление зависит от материала, из которого изготовлен проводник. Но есть еще два важных параметра – это длина проводника и площадь его поперечного сечения. Очевидно, что чем длиннее проводник, тем дольше ионы его вещества будут мешать движению свободных электронов.

А вот чтобы лучше понять, почему сопротивление зависит от площади поперечного сечения, нужно провести аналогию с водой. Представьте два одинаковых сосуда, соединенных в одном случае тонкой трубкой, а в другом – толстой. По тонкой или по толстой трубке вода быстрее перельется из одного сосуда в другой? Ясно, что по толстой.
Удельное сопротивление – это сопротивление проводника, длиной 1 метр и площадью поперечного сечения 1 мм2.

Наименьшим удельным сопротивлением обладают серебро и медь.

Таким образом, чтобы вычислить электрическое сопротивление проводника, надо воспользоваться формулой:
R = pl/S,
где p – удельное сопротивление, l – длина проводника, S – площадь поперечного сечения проводника.

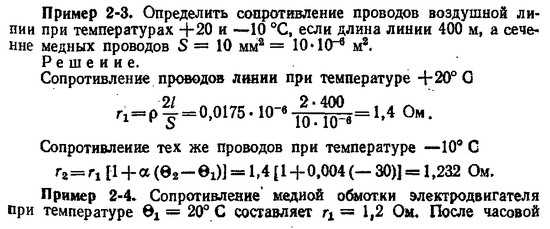

При повышении температуры металлического проводника, его сопротивление увеличивается. Объяснить это явление можно тем, что при передаче тепловой энергии телу повышается интенсивность движения атомов его вещества, и это в большей степени препятствует свободному току электронов.

С понижением же температуры в металлах создаются лучшие условия для проведения электрического тока. Существует даже такое понятие, как сверхпроводимость, то есть такое состояние металлического проводника, когда его сопротивление равно нулю. При этом атомы металла практически застывают на месте, абсолютно не препятствуя движению свободных электронов. Происходит это при температуре -273оС.

Источники:

Школа для электрика

Содержание:

При проектировании электрических сетей в квартирах или частных домах в обязательном порядке выполняется расчет сечения проводов и кабелей. Для проведения вычислений используются такие показатели, как значение потребляемой мощности и сила тока, которая будет проходить по сети. Сопротивление не принимается в расчет из-за малой протяженности кабельных линий. Однако этот показатель необходим при большой длине ЛЭП и перепадах напряжения на различных участках. Особое значение имеет сопротивление медного провода. Такие провода все чаще используются в современных сетях, поэтому их физические свойства должны обязательно учитываться при проектировании.

Понятия и значение сопротивления

Электрическое сопротивление материалов широко используется и учитывается в электротехнике. Данная величина позволяет установить основные параметры проводов и кабелей, особенно при скрытом способе их прокладки. В первую очередь устанавливается точная длина проложенной линии и материал, использованный для производства провода. Вычислив первоначальные данные, вполне возможно измеряемого кабеля.

По сравнению с обычной электрической проводкой, в электронике параметрам сопротивления придается решающее значение. Оно рассматривается и сопоставляется в совокупности с другими показателями, присутствующими в электронных схемах. В этих случаях неправильно подобранное сопротивление провода, может вызвать сбой в работе всех элементов системы. Такое может произойти, если для подключения к блоку питания компьютера воспользоваться слишком тонким проводом. Произойдет незначительное снижение напряжения в проводнике, что вызовет некорректную работу компьютера.

Сопротивление в медном проводе зависит от многих факторов, и в первую очередь от физических свойств самого материала. Кроме того, учитывается диаметр или сечение проводника, определяемые по формуле или специальной таблице.

Таблица

На сопротивление медного проводника оказывают влияние несколько дополнительных физических величин. Прежде всего должна учитываться температура окружающей среды. Всем известно, что при повышении температуры проводника, наблюдается рост его сопротивления. Одновременно с этим происходит снижение силы тока из-за обратно пропорциональной зависимости обеих величин. В первую очередь это касается металлов с положительным температурным коэффициентом. Примером отрицательного коэффициента является вольфрамовый сплав, применяющийся в лампах накаливания. В этом сплаве сила тока не снижается даже при очень высоком нагреве.

Как рассчитать сопротивление

Для расчетов сопротивления медного провода существует несколько способов. К наиболее простым относится табличный вариант, где указаны взаимосвязанные параметры. Поэтому, кроме сопротивления, определяется сила тока, диаметр или сечение провода.

Во втором случае используются разнообразные . В каждый из них вставляется набор физических величин медного провода, с помощью которых получаются точные результаты. В большинстве подобных калькуляторов используется сопротивление меди в размере 0,0172 Ом*мм 2 /м. В некоторых случаях такое усредненное значение может повлиять на точность вычислений.

Наиболее сложным вариантом считаются ручные вычисления, с использованием формулы: R = p x L/S, в которой р — удельное сопротивление меди, L — длина проводника и S — сечение этого проводника. Следует отметить, что сопротивление медного провода таблица определяет, как одно из наиболее низких. Более низким значением обладает лишь серебро.

Расчет сопротивления медных проводов и выбор сечения кабеля

Главная > Теория > Удельное сопротивление меди

4 Выбор сечения кабеля

4.1 Выбор по допустимому нагреву

4.2 Допустимые потери напряжения

5 Электросопротивление других металлов

6 Индуктивное сопротивление

7 Видео

Одним из самых распространённых металлов для изготовления проводов является медь. Её электросопротивление минимальное из доступных по цене металлов. Оно меньше только у драгоценных металлов (серебра и золота) и зависит от разных факторов.

Формула вычисления сопротивления проводника

Удельное сопротивление

Удельное электрическое сопротивление – это величина, определяющая электросопротивление эталонного образца материала. Для обозначения этой величины используется греческая буква «р». Формула для расчета:

p=(R*S)/l.

Эта величина измеряется в Ом*м. Найти её можно в справочниках, в таблицах удельного сопротивления или в сети интернет.

Свободные электроны по металлу двигаются внутри кристаллической решётки. На сопротивление этому движению и удельное сопротивление проводника влияют три фактора:

Материал. У разных металлов различная плотность атомов и количество свободных электронов;
Примеси. В чистых металлах кристаллическая решётка более упорядоченная, поэтому сопротивление ниже, чем в сплавах;
Температура. Атомы не находятся на своих местах неподвижно, а колеблются. Чем выше температура, тем больше амплитуда колебаний, создающая помехи движению электронов, и выше сопротивление.

На следующем рисунке можно увидеть таблицу удельного сопротивления металлов.

Удельное сопротивление металлов

Интересно. Есть сплавы, электросопротивление которых падает при нагреве или не меняется.

Сопротивление проводов

Электрическое сопротивление является основной характеристикой проводниковых материалов. В зависимости от области применения проводника величина его сопротивления может играть как положительную, так и отрицательную роль в функционировании электротехнической системы. Также, особенности применения проводника могут вызывать необходимость учёта дополнительных характеристик, влиянием которых в конкретном случае нельзя пренебрегать.

Природа сопротивления

Проводниками являются чистые металлы и их сплавы. В металле, фиксированные в единую «прочную» структуру атомы, обладают свободными электронами (так называемый «электронный газ»). Именно эти частицы в данном случае являются носителями заряда. Электроны находятся в постоянном беспорядочном движении от одного атома к другому. При появлении электрического поля (подключении к концам металла источника напряжения) движение электронов в проводнике становится упорядоченным. Движущиеся электроны встречают на своём пути препятствия, вызванные особенностями молекулярной структуры проводника. При столкновении со структурой носители заряда теряют свою энергию, отдавая её проводнику (нагревают его). Чем больше препятствий проводящая структура создаёт носителям заряда, тем выше сопротивление.

При увеличении поперечного сечения проводящей структуры для одного количества электронов «канал пропускания» станет шире, сопротивление уменьшится. Соответственно, при увеличении длины провода таких препятствий будет больше и сопротивление увеличится.

Таким образом, в базовую формулу для вычисления сопротивления входит длина провода, площадь поперечного сечения и некий коэффициент, связывающий эти размерные характеристики с электрическими величинами напряжения и тока (1). Этот коэффициент называют удельным сопротивлением. R= r*L/S (1)

Удельное сопротивление

Удельное сопротивление неизменно и является свойством вещества, из которого изготовлен проводник. Единицы измерения r — ом*м. Часто величину удельного сопротивления приводят в ом*мм кв./м. Это связанно с тем, что величина сечения наиболее часто применяемых кабелей является относительно малой и измеряется в мм кв. Приведём простой пример.

Задача №1. Длина медного провода L = 20 м, сечение S = 1.5 мм. кв. Рассчитать сопротивление провода. Решение: удельное сопротивление медного провода r = 0.018 ом*мм. кв./м. Подставляя значения в формулу (1) получим R=0.24 ома. Вычисляя сопротивление системы питания сопротивление одного провода нужно умножить на количество проводов. Если вместо меди использовать алюминий с более высоким удельным сопротивлением (r = 0.028 ом*мм. кв./м), то сопротивление проводов соответственно возрастёт. Для вышеприведенного примера сопротивление будет равно R = 0.373 ома (на 55 % больше). Медь и алюминий – основные материалы для проводов. Существуют металлы с меньшим удельным сопротивлением, чем удельное сопротивление меди, например серебро. Однако его применение ограничено из-за очевидной дороговизны. В таблице ниже приведены сопротивления и другие основные характеристики проводниковых материалов.

Таблица – основные характеристики проводников

electry.ru

Проводимость и электросопротивление

Так как размеры кабелей измеряются в метрах (длина) и мм² (сечение), то удельное электрическое сопротивление имеет размерность Ом·мм²/м. Зная размеры кабеля, его сопротивление рассчитывается по формуле:

R=(p*l)/S.

Кроме электросопротивления, в некоторых формулах используется понятие «проводимость». Это величина, обратная сопротивлению. Обозначается она «g» и рассчитывается по формуле:

g=1/R.

Проводимость жидкостей

Проводимость жидкостей отличается от проводимости металлов. Носителями зарядов в них являются ионы. Их количество и электропроводность растут при нагревании, поэтому мощность электродного котла растёт при нагреве от 20 до 100 градусов в несколько раз.

Интересно. Дистиллированная вода является изолятором. Проводимость ей придают растворенные примеси.

Электросопротивление проводов

Самые распространенные металлы для изготовления проводов – медь и алюминий. Сопротивление алюминия выше, но он дешевле меди. Удельное сопротивление меди ниже, поэтому сечение проводов можно выбрать меньше. Кроме того, она прочнее, и из этого металла изготавливаются гибкие многожильные провода.

В следующей таблице показывается удельное электросопротивление металлов при 20 градусах. Для того чтобы определить его при других температурах, значение из таблицы необходимо умножить на поправочный коэффициент, различный для каждого металла. Узнать этот коэффициент можно из соответствующих справочников или при помощи онлайн-калькулятора.

Сопротивление проводов
