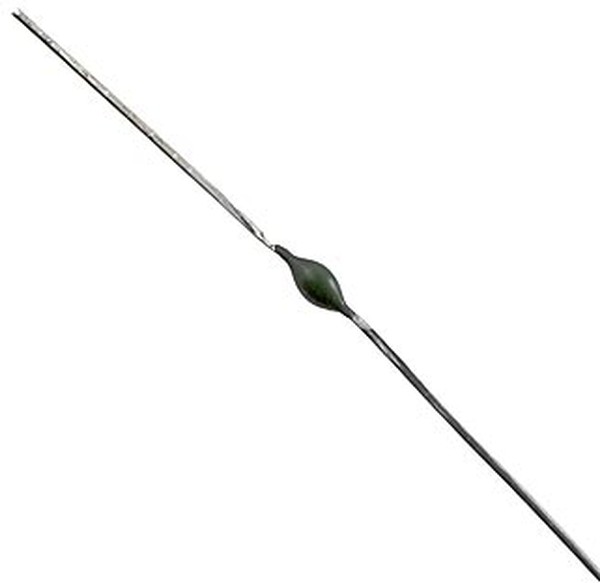

Корпус диодов КД102, 2Д102Описание
Диоды кремниевые, диффузионные. Выпускаются в пластмассовом корпусе с гибкими выводами. Маркируются цветными точками у положительного вывода: 2Д102А — желтой, 2Д102Б — оранжевой, КД102А — зеленой, КД102 Б—синей. Масса диода не более 0,1 г.
Допускается работа диода на емкостную нагрузку. При этом действующее значение тока через диод не должно превышать 1,57Iпр.ср.макс, а Iпр,и — не более 6 Iпр,ср,макс. Допускается параллельное и последовательное соединение диодов. При параллельном соединении последовательно с каждым диодом должен быть включен резистор сопротивлением 30 Ом. При после последовательном соединении каждый диод рекомендуется шунтировать выравнивающим конденсатором.
| Параметр | Обозначение | Маркировка | Значение | Ед. изм. |
| Аналоги | КД102А | 1N1795, 1N210 | ||
| КД102Б | 1N1844 | |||
| Максимальное постоянное обратное напряжение. | Uo6p max, Uo6p и max | КД102А | 250 | В |
| КД102Б | 300 | |||
| Iпp max, Iпp ср max, I*пp и max | КД102А | 50 | мА | |
| КД102Б | 50 | |||
| Максимальная рабочая частота диода | fд max | КД102А | 1 | кГц |
| КД102Б | 20 | |||
| Постоянное прямое напряжение | Uпр не более (при Iпр, мА) | КД102А | В | |
| КД102Б | 1 (100) | |||
| Постоянный обратный ток | Iобр не более (при Uобр, В) | КД102А | 0. 1 (250) | мкА |
| КД102Б | 0.1 (250) | |||
| Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения | tвос, обр | КД102А | — | мкс |
| КД102Б | — | |||
| Общая емкость | Сд (при Uобр, В) | КД102А | — | пФ |
| КД102Б | — |
Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.
Зависимость обратного тока от напряжения | |
Зависимость обратного тока от частоты | Зависимость допустимого прямого тока от температуры |
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Диоды КД102А, КД102Б, КД103А, КД103Б
В корзину
- Описание и характеристики
- Отзывы(0)
Выпрямительные диоды КД102А, КД102Б, КД103А, КД103Б, UA КД102А, UA КД102Б, UA КД102В, UA КД102Г, UA КД103В, 2Д102А, 2Д103А, 2Д102Б предназначены для работы в выпрямительных схемах.
Исполнение диода | Iобр. | Uпр. | Iвп.ср., мА | Iпрг., мА | Токр., °C | Технические условия | Корпус | ||
макс. знач., мкА | Uобр., В | макс. | Iпр., мА | ||||||
КД102А | 0,1 | 250 | 1 | 50 | 100 | — | -60…100
| ТТЗ.362.083 ТУ ГОСТ 11630-84 | КД-30 |
КД102Б | 0,5 | 300 | 1 | 50 | 100 | — | |||
2Д102А | 0,1 | 250 | 1 | 50 | 100 | — | -60…125 | ТТЗ.362.074 ТУ ГОСТ В 22468-77 | |
2Д102Б | 1 | 300 | 1 | 50 | 100 | — | |||
UA КД102А | 0,5 | 1200 | 2 | 50 | 30 | 100 | -60. | ФЛБК.432120.012 ТУ ГОСТ 11630-84 | |
UA КД102Б | 0,5 | 1000 | 2 | 50 | 30 | 100 | |||
UA КД102В | 0,5 | 800 | 2 | 50 | 30 | 100 | |||
UA КД102Г | 0,5 | 600 | 2 | 50 | 30 | 100 | |||
КД103А | 0,4 | 50 | 1 | 50 | 100 | — | -«- | ТТЗ.362.082 ТУ ГОСТ 11630-84 | |
КД103Б | 0,4 | 50 | 1,2 | 50 | 100 | — | |||
UA КД103В | 1 | 100 | 1 | 100 | 100 | — | |||
2Д103А | 1 | 75 | 1 | 50 | 100 | — | -60. | ТТЗ.362.060 ТУ ГОСТ В 22468-77 | |
..100
..125Для диодов 2Д102, КД102, 2Д103А, КД103А, UA КД103В значения среднего прямого тока, максимального прямого тока и средне-выпрямительного тока одинаковы.
Для диодов UA КД102 значения среднего прямого и максимального прямого тока равны 50 мА.
