Как определить рабочее напряжение светодиода

Светодиоды , или светоизлучающие диоды СИД, в английском варианте LED — light emitting diode — полупроводниковый прибор, излучающий некогерентный свет при пропускании через него электрического тока. Работа основана на физическом явлении возникновения светового излучения при прохождении электрического тока через p-n-переход. Цвет свечения длина волны максимума спектра излучения определяется типом используемых полупроводниковых материалов, образующих p-n-переход. Светодиоды не имеют никаких стеклянных колб и нитей накаливания, что обеспечивает высокую механическую прочность и надежность ударная и вибрационная устойчивость 2. Отсутствие разогрева и высоких напряжений гарантирует высокий уровень электро- и пожаробезопасности 3.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как узнать мощность светодиода
• Схема включения светодиода в сеть 220 вольт
• Светодиод 5050 характеристики
• Как определить мощность светодиода
• Параметры тока для подключения светодиода: как определить и рассчитать правильные
• Как узнать ток светодиода?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Все про светодиоды от простых до мощных, про качество и отличия.

Как узнать мощность светодиода

Регистрация Вход. Ответы Mail. Вопросы — лидеры Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места? А разве понятие «эфир» можно всерьёз рассматривать в электронике? Задача по физике 1 ставка. Лидеры категории Антон Владимирович Искусственный Интеллект. Кислый Высший разум. Лучший ответ. Алексей Лукашин Просветленный 9 лет назад У светодиода нет рабочего напряжения. У него есть рабочий ток. Примерно оценить его можно по кривой ВАХ светодиода, и по нагреву его корпуса.

Точность невысока, но точнее ток указан только в документации на светодиод. Более-менее приблизительно определить рабочее напряжение двигателя постоянного тока можно только разрушающими методами. Остальные ответы. Марк Мудрец 9 лет назад Со светдиодом это несложно.

Нужно взять источник питания постоянного тока с напряжением от 5 до 10 вольт. Взять резистор сопротивлением 1 кОм. Включить светодиод последовательно с резистором и присоединить эту цепочку к источнику питания, соблюдая полярность светодиода признак правильной полярности — свечение диода.

После этого тестером на пределе не менее 5 вольт постоянного напряжения померять напряжение между выводами светодиода. Это и будет его рабочим напряжением. Двигатель так не определить.

Только приблизительно. Подавая разное питание. Похожие вопросы. Также спрашивают.

Схема включения светодиода в сеть 220 вольт

Порой возникает необходимость в подключении обычного, маломощного светодиода к переменному, сетевому напряжению вольт в роли светового индикатора. Казалось бы нет ничего проще, чем взять и поставить последовательно светодиоду обычный резистор, который бы ограничивал силу тока в данной цепи. Но не все так просто. В этой статье давайте с вами рассмотрим наиболее распространенные варианты такого подключения, после чего можно будет выбрать наиболее лучшую схему с учетом имеющихся достоинств и недостатков. Итак, первым вариантом все же будет схема, где последовательно к светодиоду подключается обычный резистор с нужным сопротивлением.

Примерно оценить его можно по кривой ВАХ светодиода, и по Более- менее приблизительно определить рабочее напряжение.

Светодиод 5050 характеристики

Их технические характеристики ставят эти источники света вне конкуренции с остальными светильниками. Свет излучается светодиодом в одну сторону. В противоположном направлении идет поток тепла. В LED-лампах малой мощности охлаждающий радиатор спрятан внутри корпуса. Мощные прожекторы оборудуются ребристыми алюминиевыми радиаторами. Параметры и характеристики светодиодных ламп подтверждают их высокую экономичность. КПД светодиодной лампы в сравнении с лампой накаливания превосходит ее в раза. Выбирая светодиодные лампы необходимо учитывать их виды и характеристики. Большинство из них указаны на маркировке светодиодной лампы.

Как определить мощность светодиода

В этой статье объясним подробно как определить напряжение светодиода мультиметром. Все светодиоды имеют очень важную характеристику — рабочее напряжение напряжение падения. Величина рабочего напряжения зависит от материалов из которых они сделаны. По рабочему напряжению все светодиоды можно разделить на 2 группы:.

Светоизлучающему диоду, как и человеку, необходимо питаться правильно.

Параметры тока для подключения светодиода: как определить и рассчитать правильные

Постоянные читатели часто интересуются, как правильно сделать питание для светодиодов, чтобы срок службы был максимален. Частенько приходится рассказывать как рассчитать блок питания для светодиодов, какой лучше купить или сделать своими руками. В основном рекомендую купить готовый, любая схема после сборки требует проверки и настройки. Светодиод — это полупроводниковый электронный элемент, с низким внутренним сопротивлением. Если подать на него стабилизированное напряжение, например 3V, через него пойдёт большой ток, например 4 Ампера, вместо требуемого 1А.

Как узнать ток светодиода?

Самый лучший способ узнать мощность светодиода — это посмотреть рабочие характеристики на упаковке изделия. Зная марку и модель можно найти его характеристики в Интернете. В противном случае, останется только два способа: проверить мультиметром или постараться определить по внешнему виду, о них мы и поговорим в этой статье.

Мощность светодиода нужна для выбора подходящего источника питания. Зная потребление светодиода, мы можем подобрать нужный ему блок питания. Расчет по мощности позволит избежать проблем при дальнейшей работе или сэкономить средства. Рассмотрим примеры, чтобы стало понятно, о чем идет речь.

Причём, если при номинальном рабочем токе, заявленном Просто суммируем напряжение всех светодиодов, отнимаем от напряжения .. книг, где сочетаются точные определения происходящих процессов и.

Простая схема для проверки рабочего напряжения LED приборов. Как и у любого диода, у светодиода есть некоторая барьерная точка, до которой сопротивление диода велико. Но, после достижения напряжением этой точки диод и светодиод открывается, — диод проявляет свои свойства односторонней проводимости, а светодиод начинает светиться. Дальнейшее повышение напряжения приводит только к резкому снижению сопротивления диода.

Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. Так как узнать падение напряжения на светодиоде? Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.

Светодиод Light Emitting Diode, LED — это полупроводниковый диод, способный излучать свет, когда к нему приложено напряжение в прямом направлении.

Регистрация Вход. Ответы Mail. Вопросы — лидеры Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места?

Технологии развиваются с невероятной скорость, что приводит к все большему использованию светодиодов. У них есть много преимуществ, из-за чего их стали активно использовать в бытовых или уличных светильниках. Необходимо знать несколько параметров, помогающих правильно использовать светодиоды. Среди них стоит выделить номинальный ток и рабочее напряжение.

MEAN WELL представляет, как определить правильный диапазон напряжений драйвера светодиодов для применения светодиодов

Выбор драйвера светодиодов с надлежащим рабочим диапазоном напряжения (область постоянного тока) может показаться довольно простым, но эта статья объяснит, что это не так просто. Во-первых, нужно понимать, что прямые напряжения светодиодов не одинаковы от кристалла к кристаллу. Во-вторых, напряжение светодиода изменяется, когда температура перехода повышается или понижается. Так как правильная работа драйвера имеет решающее значение для функциональности и надежности лампы, стоит более подробно рассмотреть эти факторы, которые влияют на напряжение светодиода. В этой статье объясняются типичные проблемы прямого напряжения светодиодов и как правильно определить необходимый запас для напряжения драйвера светодиодов. Также предлагается поискать новую функцию в некоторых новых драйверах светодиодов, которые могут работать с временно увеличенным выходным напряжением, чтобы обойти проблему высокого напряжения светодиодов при чрезвычайно низкой температуре.

Конструкция светодиодной лампы — это многоплановая инженерная работа, которая включает в себя вопросы оптического, теплового и электрического проектирования. Чтобы достичь цели оптических требований, сначала определяется тип и количество светодиода и его ток возбуждения.

В зависимости от определенных соображений безопасности и / или подхода модульной конструкции, определенное количество светодиодов помещается в одну строку, а другие — параллельно. Когда эти факторы определены, первая оценка рабочего напряжения светодиодов может быть произведена путем умножения количества светодиодов в одной цепочке на типичное прямое напряжение (Vforward) этого светодиода.

Vforward_total = Vforward x Num / String

Приведенный выше расчет дает приблизительное представление о диапазоне рабочих напряжений, и вместе с определенным током возбуждения можно узнать требования к мощности. Однако это число не является абсолютным значением и не подходит для обеспечения правильного электрического расчета. Чтобы учитывать проектное напряжение водителя, напряжение светодиода должно учитываться: 1) характеристикой V-I, 2) производственным отклонением и 3) температурным коэффициентом.

В нижеследующем абзаце эти 3 аспекта объясняются отдельно, а в конце статьи приведен пример оценки напряжения и выбора драйвера светодиодов.

Характеристики светодиодов V / I

Для идеального светодиода прямое напряжение не изменяется при увеличении тока (рис. 1). В действительности, прямое напряжение изменяется в зависимости от тока, и важно проверять напряжение светодиода на основе фактического расчетного тока, а не ссылаться на стандартное условие тестирования спецификации.

В приведенном ниже примере спецификация показывает, что типичное напряжение светодиода составляет 3,2 В. Если светодиод используется не при 350 мА, а 1 А, то вместо 3,2 В / светодиод фактическое типичное напряжение светодиода составляет 3,8 В / светодиод. Эта разница в 0,6 В может привести к совершенно другому результату, если последовательно подключено большое количество светодиодов. Кроме того, ситуация может стать еще хуже, если светодиодный драйвер имеет высокий пульсационный ток, что приведет к пиковому току, превышающему 1 А, и, таким образом, пиковое напряжение превысит 3,8 В.

Рис 1. Рис. 2

Допуск производства светодиодов

Прямые напряжения светодиодов на каждой матрице изменяются из-за дрейфа процесса. Зрелое производство должно обеспечивать более жесткий допуск, приводящий к нормальному распределению (например, рис. 3). Типичные отклонения напряжения из-за отклонений при производстве составляют менее 10%, что может быть косвенным образом получено из отношения максимального к типичному типу прямого напряжения в спецификации на светодиодные индикаторы (см. Таблицу 1, столбцы 4 и 5). С другой стороны, производственные данные, такие как фактическое прямое распределение напряжения, возможно, придется проверять непосредственно у производителя светодиодов.

Хотя абсолютный максимум / минимум составляет +/- 10%, статистически, чем больше светодиодов подключено последовательно, тем больше вероятность того, что объединенное прямое напряжение установится вокруг типичного значения напряжения. Рекомендуется создать некоторое напряжение головы комнату, запас в размере 10% к типичному напряжения считается безопасным. Также можно рассмотреть более высокий запас, который приведет водителя в лучшее рабочее состояние и продлит срок его службы.

Рис 3 Светодиодное прямое распределение напряжения от производства

LED Vf. Против температура

Прямое напряжение светодиода имеет отрицательный температурный коэффициент, это означает, что чем выше температура, тем ниже прямое напряжение. Поскольку светодиод является самонагревающимся элементом, при правильной тепловой конструкции лампы постоянная рабочая температура и рабочее напряжение светодиода обычно достаточно стабильны. Наихудший случай наступает, когда лампа запускается при низкой температуре. Чтобы оценить потребность в дополнительном напряжении при низкой температуре, характеристики светодиодов обеспечивают типичную кривую V-T в соответствии со стандартными условиями испытаний (например, 350 мА). Многие производители также предоставляют программный инструмент для проверки напряжения в соответствии с переменными параметрами, такими как температура перехода (Tj), ток возбуждения и т. Д.

Может быть резкое различие в требованиях к напряжению из-за низкой температуры и требований к напряжению из-за производственных допусков или разности токов. В первом случае требование к напряжению является только временным, и, таким образом, пространство напора напряжения не нужно резервировать постоянно.

На рынке есть несколько передовых светодиодных драйверов, которые оснащены функцией адаптации напряжения, чтобы справиться с краткосрочным требованием к напряжению.

Например, HLG-480H-C компании Mean Well имеет функцию «адаптирования к окружающей среде», которая может автоматически уменьшать выходной ток для обмена на более высокое выходное напряжение, сохраняя при этом общую выходную мощность в пределах номинальных характеристик. Когда лампа включается и постепенно нагревается, напряжение падает до нормального уровня, а затем ток также возвращается к первоначальному заданному значению. Адаптивная к среде функция обеспечивает на 20% больше напряжения, чем обычный светодиодный драйвер. HLG-480H-C1400, работающий при 171 ~ 343 В, может временно повысить напряжение до 412 В, чтобы обеспечить успешный запуск ламп при экстремально низкой температуре (например, -40 ° C).

Серия постоянных мощностей HVGC, аналогично, допускает более высокое выходное напряжение при уменьшении тока. Есть и другие возможности для других моделей. Если есть какие-либо вопросы по поводу запуска светодиодов, пожалуйста, свяжитесь с MEAN WELL для лучших предложений.

Рис. 4 Температура против прямого напряжения

Пример и резюме

В конструкции лампы используется 100 светодиодов, как на рис. 2, ток возбуждения равен 1,05 А. Всего есть 2 строки, что означает, что каждая строка имеет 50 светодиодов. Самая низкая рабочая температура в соответствии со спецификацией лампы составляет 0 ° C. Чтобы определить требования к напряжению:

Решение 1. Введите эти параметры в программное обеспечение для ПК и получите рабочую точку светодиода с запасом. Проверьте с производителем более подробно.

Решение 2. Проверьте таблицу данных светодиодов и выполните следующие действия:

Шаг 1: Проверьте кривую V-I светодиода, найдите напряжение на кривой в соответствии с назначенным током.

Согласно рис. 2 типичное прямое напряжение светодиода при 1,05 А составляет 3,8 В.

Шаг 2: Умножьте это напряжение на количество светодиодов в одной строке.

3,8 (В) х 50 (шт.) = 190 В

Шаг 3: Рассмотрение производственного допуска с использованием отношения максимального напряжения к типу.

3,48 (В) / 3,2 (В) = 108,75%
190 (V) x 108,75% = 206,6 (V)

Краткое содержание:
Общее прямое напряжение светодиода составляет 190 В
Общее светодиодное прямое напряжение в худшем случае составляет 207 В *
(* текущая пульсация от драйвера здесь не рассматривается.)

Шаг 4: Учитываем температурный коэффициент для оценки пускового напряжения наихудшего случая.

Из рис. 4, тип. напряжение при 0 ° C составляет 3,6 В, при 85 ° C — 3,2 В.
Предположим, светодиодная лампа обычно работает при Tj 85 ° C
3,6 (V, Tj = 0) / 3,2 (V, Tj = 85) = 1,125
 При холодном старте
Общее прямое напряжение светодиода составляет 190 В x 1,2 = 228 В
Общее прямое напряжение светодиодов в наихудшем случае составляет 207 В x 1,2 = 248,4 В

Предлагаемая модель: HLG-480H-C2100, причина, как показано ниже

Светодиодная лампа нуждается в типичных 190 В и 2,1 А (399 Вт), в худшем случае — 207 В (435 Вт). Это в пределах рейтинга HLG-480C. Кроме того, HLG-480H имеет очень низкую пульсацию тока, поэтому влияние пульсации на изменение напряжения светодиода можно игнорировать. При низкой температуре требование к напряжению может временно превышать 249 В, что не входит в область нормального постоянного тока, однако такая ситуация будет возникать редко, и ее можно покрыть адаптивной функцией среды HLG-480H-C2100, которая максимально поддерживает 275 В с уменьшенный ток.

Хэнк Лан / MWEU Технический отдел

Каким напряжением должен питаться зеленый светодиод? Выдержит ли он 5В?

спросил 5 лет, 7 месяцев назад

Изменено 5 лет, 7 месяцев назад

Просмотрено 15 тысяч раз

\$\начало группы\$

Я подаю 9В через регулятор 5В. Этот регулятор питает пять счетверенных вентилей ИС. Это все для 4-битного сумматора переноса пульсаций.

Помимо этого, могу ли я просто запитать светодиоды (которые будут отображать 4 суммы и последний перенос) напряжением 5 В, подключив GND к светодиоду, например, к выходу суммы на микросхеме? Я думаю, что этот парень (Бен Итер) сделал это в этом видео:

Видео

Я действительно новичок в электронике, поэтому этот вопрос может показаться глупым для более опытных.

• напряжение
• светодиод
• интегральная схема
• выход
• сумматор

\$\конечная группа\$

6

\$\начало группы\$

Некоторые логические микросхемы имеют определенные ограничения по току, встроенные в структуру их выходов, но многие их не имеют. В зависимости от используемых логических микросхем вы вполне можете напрямую подключить светодиоды от выхода к земле, но я бы посоветовал вам этого не делать.

Номинальное прямое напряжение ваших зеленых светодиодов зависит от используемых кремниевых элементов и присадок, но, вероятно, составляет от 2,2 до 3,3 В при проведении.

Это может помочь вам с различными цветами светодиодов:

Я бы посоветовал вам подключить светодиод с резистором 1 кОм напрямую к +5 В и земле. Это позволит вам измерить прямое напряжение (даже если оно не очень яркое) на светодиоде. Исходя из этого напряжения, вы можете затем рассчитать последовательный резистор в соответствии с вашим приложением и установить максимальный ток светодиода.

\$\конечная группа\$

5

\$\начало группы\$

Зеленые светодиоды обычно имеют прямое напряжение от 2,2 до 3,6 В в зависимости от производственного процесса. Ни в коем случае он не будет поддерживать 5 вольт на нем. Для 5 В вам понадобится последовательный балластный резистор (источник напряжения — прямое напряжение) / прямой ток

\$\конечная группа\$

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Какое напряжение используется для питания светодиодов внутри светодиодной лампочки?

спросил 1 год, 9 месяцев назад

Изменено 1 год, 9несколько месяцев назад

Просмотрено 670 раз

\$\начало группы\$

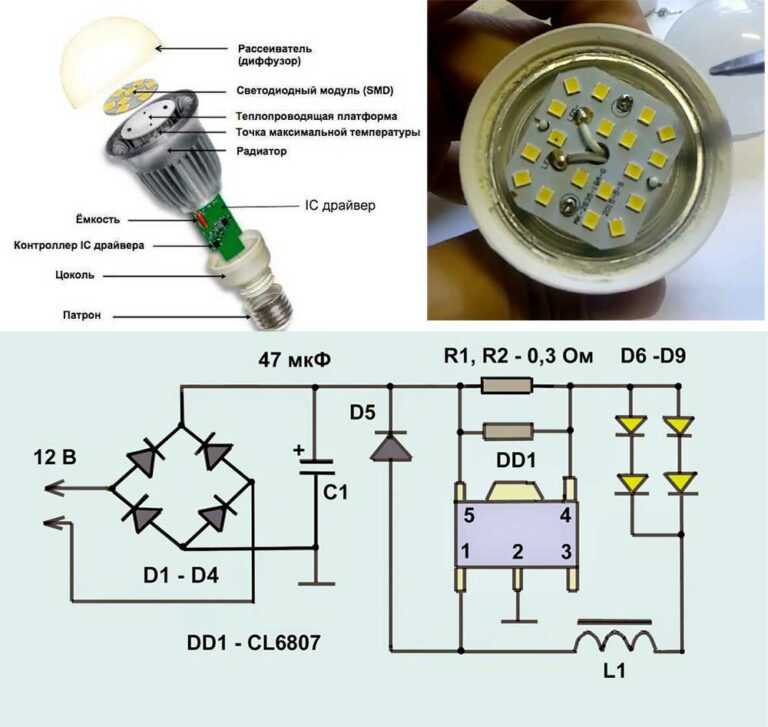

Сегодня вскрыл светодиодную лампочку, а там из центра торчат два толстых провода для питания светодиодов.

Я знаю, что он будет отличаться по конструкции, но я не могу найти даже диапазон напряжений, поэтому и спрашиваю. Какое типичное напряжение используется для питания светодиодов в такой светодиодной лампочке?

\$\конечная группа\$

8

\$\начало группы\$

Белые светодиоды запускаются при напряжении 2,85 В и работают при напряжении около 3 В. Разработчик выбирает серии и, возможно, шунтирующие массивы для резервирования, чтобы они соответствовали генерируемому напряжению. Итак, если бы было 80 светодиодов, это почти цепочка на 240 В или две цепочки на 120 В.

Большие контакты в центре предназначены для механической жесткости, а не для тока.

\$\конечная группа\$

\$\начало группы\$

Подсчитайте количество светодиодов (последовательно) и умножьте на ~2,8 В

Я сделал это на днях, получил регулируемый источник питания, который может достигать 50 В и имеет ограничение по току.

Подключите светодиоды к источнику питания, соблюдая правильную полярность (и убедитесь, что электроника удалена).

Затем установите ограничение тока, скажем, 50 мА и установите высокое напряжение, например, 40 или 50 В. Затем продолжайте увеличивать ограничение тока и наблюдайте, как растет напряжение. Когда светодиоды станут такими же яркими, как в лампе, запишите напряжение, и это то, сколько они будут потреблять.

Убедитесь, что вы не подаете слишком большое напряжение, потому что это может сжечь их.

\$\конечная группа\$

2

\$\начало группы\$

Вопрос

Какое типичное напряжение используется для питания светодиодов в такой светодиодной лампочке, как показано ниже?

---

Ответ

Краткий ответ

---

---

Руководство по работе со светодиодами мощностью 1 Вт. Компоненты 101

1. Напряжение между анодом и катодом) Рабочее напряжение: от 3,0 В до 3,5 В (T)

2. Ток через светодиод (светоизлучающий диод): от 300 мА до 350 мА (350 мА — абсолютный максимальный прямой ток, допустимый через светодиод)

3. Срок службы: 100000 часов

---

Длинный ответ (TL;DR)

---

Список литературы

(1) 6 Вт светодиодной лампы схемой — Big Clive, 2017Jul04

(2) Светодиодный урок (включая Power Led) — Nick Poole, Bboyho, Sparkfun
