Электрические провода.Виды и устройство.Маркировка и особенности
Электрические провода должны выполнять передачу электрической энергии от источника к потребителю. Свои задачи эти изделия должны выполнять длительное время, быть надежными, не допускать неисправностей. К таким изделиям относятся кабели и провода. Они применяются практически в любой отрасли промышленности и жизни человека. Электрические провода необходимы для образования замкнутой цепи электрического тока, не допуская его потери в этой цепи. Люди, которые не разбираются в вопросах электротехники, не отличают различные виды электрических проводов, приписывают все виды к одной категории.
Но это совершенно не так. Силовые провода используются в различных условиях работы, на разных магистралях, имеют много отличий в применении, по-разному устроена их структура, имеют конструктивные особенности. Линии электрических сетей могут состоять на своем протяжении, как из воздушных проводов, так и подземного кабеля.
Разветвление кабеля на воздушной линии осуществляется для специальных целей, необходимых по местным условиям.
Провод имеет простейшую конструкцию, которую можно разделить на две части:
- Жила из металла, предназначена для проведения электрического тока.
- Изоляционный слой, предохраняющий жилу от контакта с посторонними проводниками, во избежание несанкционированной утечки тока.
В качестве изоляции может выступать и воздух, находящийся вокруг металлической жилы вместо оболочки из диэлектрических материалов. В этом случае провод изготавливается оголенным, а места крепления провода по его пути на несущих конструкциях (столбах) выполняют в виде изоляторов (стеклянные, керамические).
Жилы, проводящие электрический ток, изготавливают из медных сплавов и меди, а также алюминия. Наиболее инновационным материалом токопроводящей жилы в настоящее время является композитная алюмомедь. Она создана для лучшего использования свойств меди и алюминия.
Для выполнения специальных задач применяют жилы из сплавов стали, а также нихрома, серебра. В некоторых случаях для специального оборудования в жилах используют золото.
Жила кабеля, а часто и оплетка изготавливаются из ценных металлов, потому отходы кабеля подлежат вторичной переработке. В пунктах приема можно получить хорошую цену за кабель любого вида. Актуальные цены, по которым можно сдать кабель: https://citylom.ru/priem-kabelya
Особенности структуры токопроводящей жилыЖила может быть в виде:
- Цельный провод (одножилка), имеющий определенную длину.
- Свитый из тончайших проволок (многожилка), действующих параллельно.
Провода с одной проволокой изготавливать намного проще. Они имеют жесткую форму, применяются для подачи электрического тока при жестком креплении к опорам, имеют малое сопротивление при передаче токов низкой частоты, постоянного тока.
Жилы, состоящие из множества проволок, имеют очень гибкую форму, хорошо проводят ток высокой частоты.
Виды проводовЧасто проводом называют изделие, в котором одна жила из проволоки. Но электрические провода могут иметь несколько жил, скрученных или сдвоенных, с тремя жилами и более.
Электрический кабельКабель имеет конструкцию сложнее, он создан для надежного функционирования при агрессивном действии негативных факторов внешней среды.
Число жил, проводящих ток, выбирают по условиям эксплуатации. Они между собой изолированы.
Кабель может иметь вспомогательные элементы:
- Защитная оплетка из стали, брони из проволоки, либо пластика.
- Наполнитель.
- Сердечник.
- Наружный экран.
Каждый элемент выполняет свои функции назначения для определенных условий.
Электрики должны знать основные группы, к которым относятся кабели и электропровода:
- Силовые, действующие в установках для любых напряжений.
- Контрольные, передают данные параметров разных систем.
- Управления, применяют для подачи сигналов и команд автоматикой, либо вручную.
- Связи, для обмена сигналами на разной частоте.
В обособленную группу включены кабели спецназначения:
- Излучающие, применяются для подачи радиосигналов высокой частоты.
- Нагревающие, преобразуют электроэнергию в тепло.
Токопроводящие жилы
Жилы кабелей изготавливаются по таким же правилам, как и жилы проводов, из различных материалов, с одним проводником, либо многопроволочными, защищены слоем изоляции. По гибкости структуры кабели делятся на 7 групп. Группа №1 включает в себя кабели, которые трудно сгибаются, имеют моножилу. Самая гибкая группа – это №7. Кабели этой группы являются самыми дорогостоящими.
Электрические провода с многопроволочными гибкими жилами перед установкой оборудуют специальными наконечниками в виде трубок (оконцевателей). В случае с проводом моножильным трубки не устанавливаются, так как в этом нет смысла.
ОболочкаОна выполняет функцию защиты жилы и ее изоляцию от повреждений окружающей среды, создает герметичность от влаги и других факторов, содержит несколько слоев из экранирующих и армирующих элементов.
Оболочка может состоять из:
- Пластика.
- Ткани.
- Металла.
- Усиленной резины.
Материалы на основе пластика служат для:
- Изоляции жил и проводов с повышенными диэлектрическими характеристиками.
- Образования шланга с высокой герметичностью, который защищает от повреждений и замыканий, с размещенной в нем структурой элементов.
Пропитанная специальным составом кабельная бумага применяется в кабелях высокого напряжения до 35 киловольт. Сшитый полиэтилен используется для образования изоляционных свойств кабеля, функционирующего в электроустройствах до 500 киловольт с повышенной надежностью и длительным сроком службы.
Для цепей высокого напряжения до 500 киловольт ранее производились кабели, наполненные маслом. Они состояли из экранированных жил, установленных внутри герметичной полости, наполненной маслом. После того, как стал применяться сшитый полиэтилен, конструкция масляных кабелей стала неактуальной.
Условия безопасностиКабельную продукцию подвергают специальной оценке, включающей в себя:
- Поведение кабеля при замыкании в канале.
- Может ли кабель держать долгие перегрузки.
- Поведение кабеля при открытом огне, возможность распространения огня при пожаре.
- Наличие токсичных веществ при горении.
Во время замыканий жил образуется высокая температура, которая передается другим кабелям, расположенным рядом, нагревает их, может провоцировать горение. В результате этого образуются газы, которые создают повышенное давление, происходит нарушение герметичности канала кабеля. Далее, в канал проникает воздух, обогащенный кислородом, развивается пожар.
Длительные перегрузкиЭлектрический ток большой величины нагревает металлические жилы и диэлектрический слой изоляции вместе с оболочкой. Начинаются химические реакции, разрушающие изоляционный слой, образуются газы, которые смешиваются с воздухом, образуется пламя огня.
Распространение огняОболочка из пластика и некоторых сортов полиэтилена может провоцировать горение. Это дает возможность возникновению пожара. Большая опасность возникает в том случае, когда кабели расположены вертикально.
По распространяемости горения электрические провода делятся на:
- Обычную.
- Не способствующая продолжению горения в одинарной прокладке: горизонтально и вертикально.
- Не распространяющая пламя, из нескольких прокладок: горизонтально и вертикально.
- Огнестойкие.
Главным свойством этих процессов можно считать удельную теплоту горения проводов или кабелей, которая определяется путем эксперимента.
Выделение вредных веществВедется учет реагирования кабеля на внешний пожар. Изоляция может выделять вредные вещества просто при нагревании, без горения. Такие кабели нельзя применять в общественных местах.
Требования к кабелямДля увеличения надежности и безопасной работы кабели оценивают по:
- Стойкости к пожару.
- Стойкости к нагреву изоляции.
- Методу разделки концов.
- Защите от влаги.
Конструкция шнура – это изделие, среднее между кабелем и изолированным проводом. Шнур выполнен по специальной технологии для создания гибкости и длительной работы.
Шнур служит для создания соединения питающей сети с передвижным электроустройством. К бытовым устройствам, оснащенным шнурами, относятся: чайники, утюги, лампы и т.д.
МаркировкаДля различия электрические провода маркируются при следующих обстоятельствах:
- На заводе при изготовлении.
- При установке.
В маркировку входит:
- Цветовая разметка изоляции.
- Надписи на оболочке.
- Этикетки и бирки.
Маркировка дает возможность:
- Выяснить назначение и конструкцию кабеля.
- Сделать анализ свойств.
- Сделать оценку применения.
Маркировка при эксплуатации добавляет сведения к имеющейся информации и производится надписями и бирками, на которых указывают схемы и пути прокладки кабеля, жил между элементами. Маркировка может дополняться электронными маркерами. Это дает возможность определить кабель в многочисленном скоплении кабелей.
Европейская маркировкаИдентификация проводов по цвету
Изоляция провода окрашивается по всей длине одним цветом, либо наносятся цветные метки. Стандарт определяет порядок применения разметки по определенным цветам.
Для зеленого и желтого цветов допускается только их комбинация на маркировке одной оболочки. Отдельно маркировать этими цветами запрещается. Такая маркировка по цветам служит для обозначения защищенных проводников.
Для выделения средних проводников применяют светло-синий цвет. Электрические провода фаз маркируют черным, серым и коричневым цветом.
Идентификация изоляции проводов с помощью букв и цифрТакие методы маркировки определяют составные части конструкций проводов и кабелей. Но в них нет полного перечня информации о проводах. Такие сведения нужно искать в специальной литературе.
Похожие темы:
- Фаза и ноль. Работа и измерения. Особенности
- Сечение по ГОСТу или ТУ. Особенности и отличия
- Силовые кабели. Виды и структура. Характеристики и маркировки
- Провода и кабели. Виды и устройство. Применение и где купить
преимущества, применение, назначение – ТД Сокол™
- today
- remove_red_eye 8352 просмотры
Содержание:
- Основные виды проводов и кабелей
- Маркировка силовых кабелей
- Основные отличия кабеля от провода
- Все виды силовых кабелей
- Типы электрических кабелей и проводов
Современная промышленная отрасль, занимающаяся производством электротехнической продукции, предлагает потребителям широкий ассортимент кабельных товаров. На сегодняшний день существует большое количество проводов, электрошнуров и кабелей. Свыше 20 тысяч производятся по общепринятому отечественному ГОСТу. Все они отличаются маркировкой, назначением, техническими характеристиками. Каждый человек, который принимает решение произвести монтаж электропроводки на собственном участке либо в квартире, должен остановить свой выбор на медном или алюминиевом проводнике. Другой вариации кабелей не существует, хотя металлических проводов, имеющих низкое сопротивление, много.
Основные виды проводов и кабелей
Сегодня виды проводов и кабелей подразделяются на несколько вариантов. В частности, среди разновидностей проводной системы различают следующие:
- электрические. Их главная цель – выполнение передачи электроэнергии от основного объекта непосредственно к потребителю. Они нужны для того чтобы создавать замкнутую цепь электротока, не допустив его исчезновения;
- монтажные. Назначение – передача электроэнергии в рамках одного электрического оборудования, установки либо аппарата;
- телефонные. Выступают в качестве двух- либо четырехжильного провода, который используется для монтажа стационарных скрытых или открытых абонентских линий, трансляционных распределительных сетей внутри помещения.Что касается кабельной системы, то здесь можно выделить такие варианты, как:
- силовые. Используются в целях подведения электротока к любому типу зданий, в любом помещении. Чаще всего активно задействуется ВВГ и его разновидности;
- сетевые. Представляют собой специальный проводник, который обеспечивает передачу информации по конфигурации сети. Активно применяется как в локальных сетях, так и в глобальных интернет-объединениях;
- телефонные;

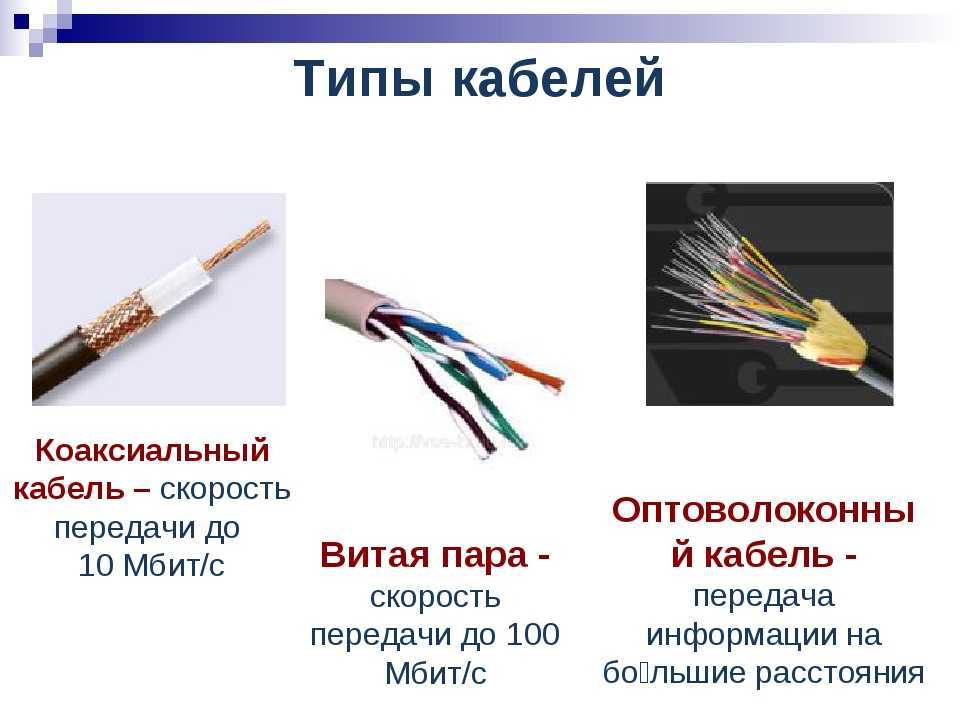

- антенные (второе название – коаксиальные). Выступают в качестве средства подключения, предназначаются для эффективной передачи аналоговых, цифровых и иных телевизионных сигналов;
- оптические (оптоволоконные). Внутренняя часть состоит из волоконных светодиодов, которые выполняют роль передачи оптического сигнала в линии связи;
- акустические.
Кроме вышеперечисленных вариантов, следует выделить отдельную группу под названием шнуры. Это гибрид провода и кабеля, которые оснащены огромным числом медных или алюминиевых жил. Главная отличительная особенность – высокий уровень эластичности, стойкость к изгибам, что обуславливает возможность эксплуатировать шнуры длительный период времени.
Запомните! Очень важно ответственно подойти к процессу монтажа кабелей и проводов. Если не соблюдать общепринятые правила, то вы можете либо потерять контакт, либо спровоцировать сильное нагревание, что в свою очередь приведет к возгоранию, замыканию.
Маркировка силовых кабелей
Маркировка силовых кабелей представляет собой цифробуквенное обозначение, которое включает наименование кабеля, отображение в себе важных сведений о его технических характеристиках:
- состав жил, изоляции;
- предназначение;
- общее число и диаметр сечения;
- наличие дополнительных особенностей.
Первая буква может быть только «А». Она говорит о том, что жила – алюминиевая. Под маркировкой, которая начинается с иных букв алфавита, либо они вовсе отсутствуют, подразумевается использование меди. Вторая буква говорит о целях предназначения, а третья – о материале и разновидности внутренней изоляции.
Таблица-расшифровка самых часто встречающихся типов маркировки
Маркировка | Расшифровка |
СИП | Самонесущий изолированный провод. Эксплуатируют для проведения и дальнейшего рассредоточения электрической энергии в разных сетях. |
ШВВП | Шнуры в изоляции поливинилхлорида и виниловой оболочке плоского типа |
ПВ1 | С виниловым типом оболочки. Активно применяется при стандартной установке осветительной, силовой линии сети. |
АПВ | Автоматическое повторное включение. Отвечает за повторное включение ранее выключенного устройства. |
ПВЗ | Медный провод с ПВХ-оболочкой. Эксплуатируют наряду с электроаппаратурой, установками во время прокладывания сетей. |
ПВС | Соединяющая проводка с ПВХ-защитой. Активно эксплуатируется на промышленных предприятиях. |
АВВГнгд | Провод из алюминия с поливинилхлоридной негорючей оболочкой. |
ВВГнгд | Кабель, изготовленный из меди с поливинилхлоридной наружной оболочкой, не распространяющий горение, не дымящий. |
ВВГпнг | Силовой медный кабель с ПВХ-изоляцией, не поддерживающий горение. |
Отныне, когда вы знаете об обозначении букв в аббревиатурах, вы получаете возможность без проблем сделать правильный выбор, исходя из целей его эксплуатации.
Основные отличия кабеля от провода
Мало продавцов и покупателей знают, что существуют некие отличия кабеля от провода. К сожалению, многие люди считают, что эти проводники электричества абсолютно схожи друг с другом. Однако это большое заблуждение.
Основные отличительные черты
Наименование | Кабель | Провод |
Структура | Схож с проводом, имеющим многослойную защиту. Оснащен одно- либо несколькими токоведущими жилами, каждая из которых обладает своей изоляцией. Помимо этого, имеет дополнительный защитно-изоляционный слой снаружи, который состоит из полимера, пластика, резинового материала. | Одна либо несколько токопроводящих жил, соединяющих пару участков электроцепей. Жила может быть многопроволочной, голой либо изолированной. |
Оболочка | Состоит из ПВХ либо резины, круглой формы. Пространство заполнено между токопроводящей жилой – ниткой, лентой либо мелованным составом. Таким образом предотвращается слипание жил, которые имеют свойство немного смещаться друг от друга. |
Наружная часть выступает в качестве резиновой либо пластиковой трубки, защищающей внутренние жилы от повреждений, попадания влаги и замыканий. |
Разновидности | Бронированный вариант. Отличается гибкостью, большим количеством изоляционных слоев снаружи, между которыми имеется специальная защита от возможных повреждений. Она выполнена в виде оплетки либо перевитой металлической ленты. | Защищенный вариант, который имеет сходство с бронированными кабелями – наличие внешней оболочки. Все жилы оснащены собственной изоляцией, а в группе дополнительно закрывают специальным кембриком, состоящим из поливинилхлорида и схожего материала |
Применение | Активно используется во время проведения ремонтно-строительных работ как на открытом воздухе, так и в помещении. Применяется для соединения акустических, оптических систем, проведения электрического тока к большим сооружениям. | Чаще всего сфера применения – это передача электрической энергии по воздушной линии или в любом другом месте, где человек не будет иметь доступа к ним. Кроме этого, провод можно использовать в различных электрических устройствах либо в электросети автотранспортных средств. |
Все виды силовых кабелей
Помимо всех существующих стандартных силовых кабелей, которые предназначаются для передачи электротока, имеется несколько дополнительных модифицированных вариантов. Они активно применяются в иных целях и обладают другими, отличительными свойствами.
Виды силовых кабелей:
- ВВГ;
- КГ;
- ВББШв;
- светящиеся кабели.
Пришло время ознакомиться с классификацией силовых кабельных систем подробнее.

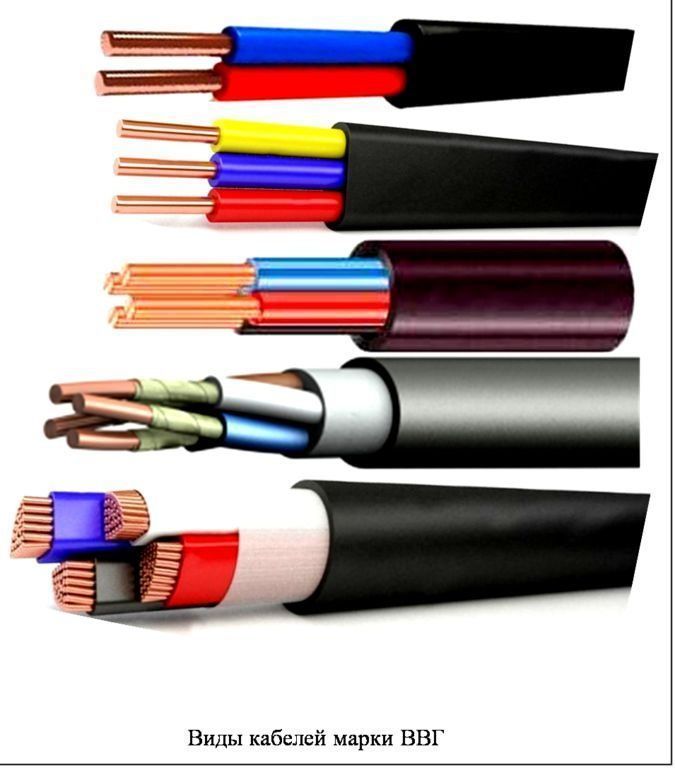

ВВГ
Один из востребованных, высоконадежных силовых кабелей. Активно используется в качестве передачи электротока при напряжении в 1000 Вольт и частоте в 50 Герц. Зависимо от существующих модификаций, принято использовать одну либо многопроволочную жилу, сечение которой составляет не более двух миллиметров квадратных.
- АВВГ. Отличается наличием алюминиевых однопроволочных жил;
- ВВГнг. Защитная оболочка не является распространителем процесса возгорания;
- ВВГп. Выступает в качестве плоского кабеля, где все токопроводящие жилы располагаются в одних и тех же плоскостях;
- ВВГз. Основная особенность среди всех вышеперечисленных вариантов заключается в том, что внутри изделие содержит изолирующий слой из резиновой стружки либо нитей из поливинилхлоридного материала.
КГ
Расшифровка КГ – кабель с повышенным уровнем гибкости. Рассчитан на использование при высоком показателе напряжения до 620 Вольт и при частоте в 400 Герц. Оболочка изготавливается из резины, что в свою очередь обуславливает высокий уровень гибкости, возможность эксплуатировать при температурном режиме от -55 до +49 градусов.
Зачастую сфера его использования – потребность в подсоединении к электросети мощнейшего оборудования, установок, включая бойлеры, колонки, аппараты, используемые в сварочных работах. При необходимости его можно эксплуатировать при установке силовой проводки, лучше всего остановить выбор на более доступном варианте, так как это дорогостоящее решение.
ВББШв
Представляет собой медный кабель, который оснащен многопроволочными жилами в количестве до пяти штук. При производстве изоляционного слоя применяется поливинилхлорид, которым также заполняют имеющееся между жилами пространство. Под верхним защитным слоем создают специальный бронированный слой, состоящий из нескольких стальных лент, которые наматываются друг на друга.
Могут нормально функционировать при напряжении 860 Вольт и выдерживают перепады температуры в пределах от -63 до +57 градусов. Уровень влажности – не более 98%.
Светящийся кабель
Во время того как данный кабель будет включен в сеть, изоляционная поверхность начнет светиться. Эффект возникновения цвета обуславливается такими вариантами, как:
- наличие светодиодов. Изоляция состоит из двух слоев – стандартного, прозрачного. Расстояние между ними составляет 2 сантиметра;
- люминесцентное покрытие. Во время включения кабеля в розетку излучается равномерно распределенное свечение по всей площади, что в свою очередь напоминает неоновые трубочки.
При выборе такого типа кабеля следует обратить внимание на вариант именно с люминесцентным покрытием. Положительные стороны заключаются в низкой ценовой категории и полном отсутствии ограничения по длине.
Типы электрических кабелей и проводов
На сегодняшний день существуют следующие типы электрических кабелей и проводов:
- медные. Обладают небольшим уровнем сопротивления. То есть, по проводам с одинаковым сечением такой вариант пропускает больше тока и отличается высоким уровнем мощности. Это дорогостоящий тип, что обуславливает его долговечность;
- алюминиевые. Отличается высоким уровнем сопротивления, не самыми высокими токопропускными свойствами и небольшой мощностью;
- одножильные. Жесткие, применяются в тех случаях, когда отсутствует потребность в частой смене формы (например, при монтаже скрытых проводок). Используют крайне редко, так как многослойность изоляции на сегодняшний день играет очень большую роль;
- многожильные (многопроволочные). Они мягкие, достаточно гибкие, поэтому отличаются высоким уровнем устойчивости к изгибам, смене формы. Используют при прокладке открытого типа проводки. Сюда входит шнур подключения к электрической сети бытовой техники, электроаппаратуры. Все провода изолируются по отдельности, а потом заключаются в общую изоляционную оболочку.
Важно! Соединение материалов (алюминий, медь) допускается только при условии использования клеммника. В противном случае, при совершении скрутки, она в любом случае начнет окисляться.
Принимать решение об использовании медного или алюминиевого варианта следует исходя из ситуации, целей и ожиданий.
Провода электрические: виды, маркировка, назначение
Оглавление статьи:
Провода электрические: силовые кабели и их разновидности
Электрические провода для квартиры: виды и характеристики
Информационные электрические кабели и провода
Большинство людей даже и не предполагают, насколько много спрятано в стенах их жилища всевозможных электрических проводов – если говорить о трехкомнатной квартире, то их общий метраж может исчисляться сотнями метров. Все они разные – одни из них толще, другие тоньше, некоторые имеют две жилы, а некоторые три и более. Каждый из них имеет свое персональное назначение и отвечает за работу того или иного электроприбора. Именно с этим вопросом мы и будем разбираться в этой статье, в которой вместе с сайтом stroisovety.org подробно изучим электрические провода – мы рассмотрим их разновидности и выясним назначение.
Провода электрические
Провода электрические: силовые кабели и их разновидности
Что значит силовой кабель? Это толстый многожильный провод, способный выдерживать огромные нагрузки от потребителей всего дома. Как правило, его используют для подключения строений к городской энергетической системе – внутри помещений он используется редко, поэтому о нем мы поговорим кратко. Существует достаточно много типов электрических силовых кабелей – в основном это ВВГ во всех его различных модификациях.
- ВВГ – это универсальные силовые кабели, которые могут применяться при широком диапазоне температур и влажности, достигающей 98%. Это довольно прочный на разрыв и стойкий к агрессивным условиям эксплуатации кабель с медными жилами и поливинилхлоридной изоляцией.
- АВВГ – обладает теми же характеристиками, что и ВВГ, но, в отличие от него, имеет алюминиевые токопроводящие жилы.
- ВВГп – маленькая буква «п» в маркировке этого электрического кабеля означает то, что он имеет плоские жилы.
- ВВГз – буковка «з» указывает на то, что в этом кабеле пространство между отдельно изолированными жилами заполнено жгутами из ПВХ или резиновым наполнителем.
- NYM – предназначен для прокладки осветительных и силовых сетей. Максимальное сечение такого кабеля может достигать 16 квадратов. Его преимущества заключаются в высокой влагозащищенности и термоустойчивости. В качестве недостатка можно выделить неустойчивость к воздействию солнечного света – эти виды электрических проводов и кабелей необходимо прятать.
- КГ – кабель гибкий. Имеет витые медные жилы и используется для передачи переменного электрического тока напряжением до 660В с частотой 400Гц. В большинстве случаев применяется для подключения к сети электропитания мощных потребителей (сварка, тепловые пушки и т.д.)
- ВББШв – предназначен для подключения стационарных установок, в том числе и небольших, отдельно стоящих домов. Обладает отличными характеристиками и выдерживает высокие температуры и влажность до 98%.
- АВББШв – то же самое, что и предыдущий кабель, только имеет алюминиевые токопроводящие жилы.
- ВББШвнг – две последние буквы «нг» говорят о том, что это негорючий кабель.
- ВББШвнг-LS – последняя приставка указывает на то, что этот кабель не выделяет токсичных веществ при нагревании.

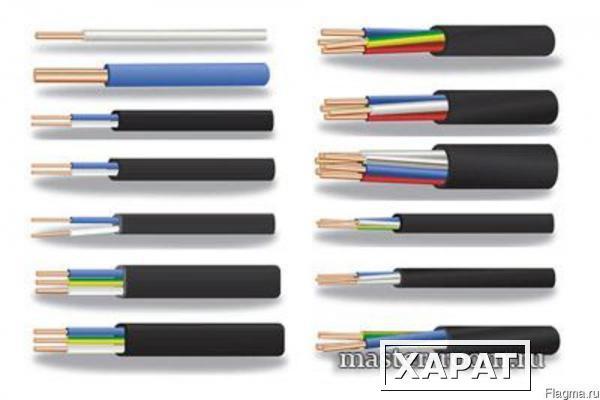

Типы электрических кабелей и проводов
В большинстве случаев все силовые кабели изготавливаются в двойной изоляции и имеют наружную защиту от механических повреждений в виде изоляции ТПЖ. Также она делается для того, чтобы предотвратить проникновение воздуха к силовым жилам, воспрепятствовав тем самым их горению.
Электрические провода для квартиры: виды и характеристики
Электрические провода для внутренней проводки несколько отличаются от силовых кабелей – прежде всего, эти различия касаются их технических характеристик и сечения самого провода. Разновидностей подобных электрических проводов, так же, как и кабельной продукции, достаточно много и поэтому вопрос ее выбора стоит достаточно остро. Рассмотрим немного подробнее предлагаемый современной промышленностью ассортимент этой продукции.
- ПБПП (ПУНП) – монтажный провод с плоскими одинарными жилами, помещенными в ПВХ изоляцию и такую же наружную оболочку. Может иметь от одной до трех жил с максимальным сечением в 6 квадратов. В большинстве случаев используется для осветительной электрической проводки – не исключается и подключение с его помощью розеток, но при условии, что в них будут включаться маломощные потребители. Могут иметь как медные, так и алюминиевые жилы – в последнем случае они маркируются как АПБПП.
- ПБППг (ПУГНП). Их основное отличие от ПБПП заключается в самих жилах – они витые и состоят из тоненьких проволочек. Буква «г» в конце маркировки указывает на то, что данный провод гибкий.
- ППВ. Медный одножильный провод – рекомендуется для скрытой электрической проводки или для монтажа в гофре или кабель-канале. Имеет одинарную изоляцию.
- АППВ – то же самое, что и ППВ, только с алюминиевой токопроводящей жилой.
- АПВ – одна из разновидностей ППВ. Отличается от него алюминиевой витой жилой, состоящей из туго смотанных между собой проволочек. Производится сечением до 16 квадратов.
- ПВС. Это одна из наиболее распространенных марок электрических проводов и кабелей – оболочка и его изоляция изготавливаются из ПВХ. Его отличительная особенность – это круглое сечение и витые жилы. Сечение таких электрических проводов может варьироваться от 0,75 до 16 квадратов. Как правило, используется для подключения бытовых потребителей электричества – монтаж проводки этим проводом не осуществляют.
- ШВВП – медный или медно-луженый плоский электрический провод, предназначенный для бытовых нужд. Так же, как и ПВС, он используется для подключения бытовых потребителей. Это витой электрический провод, жилы которого состоят из тонких проволочек – может иметь сечение от 0,5 до 16 квадратов.
Провод электрический медный фото
Если выделять среди всего этого списка наиболее используемые провода, то, несомненно, это будут ШВВП и ПВС – несмотря на то, что их не рекомендуют применять для прокладки домашней электрической проводки, в большинстве случаев для этой задачи их и используют. В этом отношении прельщает их двойная изоляция, повредить которую довольно сложно.
Информационные электрические кабели и провода
С этими проводами знакомы практически все люди – это телефонные, телевизионные и интернет кабели. По-другому их называют слаботочные провода. О них мы поговорим коротко и упомянем только те виды, которые пригодны для домашнего пользования.
- Телевизионные кабели. На сегодняшний день используется три их разновидности: RG-6, RG-59, RG-58. Одни из них имеют сплошной защитный экран из фольги, у других этот кран может быть плетеным, но а третьи вообще могут иметь внутреннюю жилу, состоящую из нескольких, изолированных друг от друга проводников. Разнообразие этих кабелей огромное, и отличаются они в основном своими характеристиками. К примеру, RG-59 – последнее число говорит о том, что внутренняя жила кабеля имеет сопротивление 59 Ом.
- Компьютерные кабели – их так же, как и телевизионных, можно насчитать огромное множество. В большинстве случаев они имеют витую пару, помещенную в отдельную изоляцию – таких пар проводников в одном кабеле может содержаться много. Производятся в нескольких вариациях – UTP (незащищенная экраном витая пара), FTP (защищенная алюминиевым экраном из фольги пара), STP (все пары защищены одним медным плетеным алюминиевым экраном).
- Телефонные провода. В быту для подключения отдельных абонентов применяется всего два вида подобной кабельно-проводниковой продукции – ТРВ и ТРП. Это практически одинаковые провода, отличающиеся друг от друга материалом изоляции – у ТРВ она изготавливается из ПВХ, а у ТРП из полиэтилена. Также в качестве телефонных кабелей может использоваться провод для интернет соединения марки RG.
Виды электрических проводов
По большому счету, список проводов, используемых для передачи электрического тока, можно увеличить как минимум вдвое – с момента начала электрификации их придумали столько много, что в голове обычного человека их количество, а главное назначение, может даже не поместиться. Именно по этой причине мы рассказали исключительно про наиболее часто используемые в быту электрические провода.
Автор статьи Александр Куликов
как правильно выбрать и что нужно знать о проводах.
На современном рынке строительных и ремонтных материалов существует так много разновидностей и марок проводов, что в вопросе, какие провода для электропроводки лучше выбрать, часто путаются даже самые матерые профессионалы. Что уж говорить о новичках? Еще больше путаницы вносят различные «эксперты» на форумах, для которых выбор провода для проводки это якобы самое простое дело на земле. Но в действительности они мало что в этом понимают в том, какой провод использовать для проводки в доме и почему именно его. Но при этом раздают массу советов, только вводя в заблуждение.
Содержание
- 1 Разновидности проводов и кабелей
- 2 Как выбрать провод
- 3 Сечение кабелей
- 4 Так какой же провод купить для электропроводки в квартире
Разновидности проводов и кабелей
Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:
- Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
- Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
- Просмотрите, нет ли где-то риска замыкания.
За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.
Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием. При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро.
Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:
- Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
- Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
- Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
- Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
- Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.
Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.
Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.
Совсем не обязательно запоминать по памяти все эти обозначения. Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам. А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.
Как выбрать провод
Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.
Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.
Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².
Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².
Данная тема так обширна, что потребуется отдельная статья для того чтобы полноценно ее рассмотреть. По этому рекомендуем прочитать статью про разновидности и марки проводов. Про способы монтажа проводки тоже есть отдельные статьи. Например есть статья «Как смонтировать проводку в деревянном доме» или «Как произвести электромонтаж проводки в доме или квартире». Но на практике достаточно будет уяснить некоторые базовые тонкости. Например, то что вся стационарная электрическая проводка в квартире должна проводиться кабелем или проводом повышенного сечения. При помощи гибкого провода-шнура допустимо подключать только переносное электрическое оборудование либо слабые системы с напряжением, не превышающим 24 Вольта. То есть для внутренней проводки – кабель. Для внешней – провод.
Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара. Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению. А значит, риск пожара выше если сравнивать с квартирой или каменным домом.
При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов. Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться. Главное достоинство таких проводов их сравнительно небольшая стоимость.
Медные провода обладают значительно лучшими качествами, например:
- Они не так сильно подвержены окислению.
- Лучше проводят ток.
- Более адоптированы под внешнюю среду.
- Не так подвержены поломкам в местах сгибов.
При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.
Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.
Сечение кабелей
Вне зависимости от марки кабеля отдельно стоит обращать внимание на сечение проводов или кабелей. Оно по факту отвечает за ту токовую нагрузку, которую кабель сможет выдержать. На рынке стройматериалов можно найти провода и кабеля с сечением от 0,35 мм2 до 25 мм2. Если говорить про освещение, то достаточно будет провода с сечением 3*1,5 мм. А если под розетку то 3*2,5.
Для более точного определения сечения провода необходимо провести и более тщательные расчеты. Как произвести расчеты сечения провода читайте статью «Расчет сечения провода по току«. Но если в этом действительно есть необходимость, то лучше доверить эту работу профессиональным электрикам. При самостоятельном расчете, скорее всего по неопытности ускользнёт масса важных деталей.
Также снова важно учитывать материал провода. Если он алюминиевый, то показатели автоматически стоит увеличивать в полтора раза. Именно настолько проводимость меди выше проводимости алюминия. Поэтому алюминиевый провод будет значительно толще.
Кроме этого на выбор сечения будет влиять то, как будут спрятаны провода. Например, укроете провод под штукатурку, и появится риск его перегрева. Соответственно если выбирать проводку под слой штукатурки, то его сечение должно быть больше, чем провода под открытую проводку. При этом в процессе покупке стоит покупать провода с запасом по сечению. Этот запас вам обязательно пригодится в будущем, покупая в дом новую бытовую технику.
Так какой же провод купить для электропроводки в квартире
На основании вышеизложенного приходим к выводу, что провод от щита учета до распределительной коробки и дальше между распредкоробками можно проложить проводом ППВ-3х2,5 или ППВ-3х4. В некоторых случаях сечение провода может доходить до 6мм2. Провод прокладываем трехжильный (фаза, ноль, заземление). Можно использовать кабель ВВГ с аналогичными сечениями.
Провод (кабель) от распределительной коробки до розетки используем тех же марок с сечением 1,5-2,5 мм2. Если розетки с заземляющим контактом, то используем трехжильный провод, если без заземления, то двухжильный. Я бы посоветовал во всех случаях прокладывать трехжильный провод. На перспективу. Вдруг через некоторое время понадобится заземляющий контакт.
Провод от выключателя до ламп освещения прокладываем сечением 0,75-1,5 мм2. Число жил от двух и до… зависит от того, на сколько групп освещения у вас разделен светильник (люстра).
При определении длинны покупаемого провода лучше всего составить план квартиры в масштабе, где вы собираетесь прокладывать проводку, условно расставить мебель и разметить, где у вас будут находиться розетки выключатели и светильники. Потом нарисовать схему прокладки проводки с указанием сечения провода и количества жил в нем. План может выглядеть примерно так:
После этого можно посчитать примерно сколько провода надо купить прибавив к расчетам процентов 10-15 на всякий случай.
В конце статьи еще раз вам напомню, что если вы не обладаете определенными знаниями в области электрики, то лучше доверьте эти работы специалисту.
Виды проводов для прокладки электропроводки
Электрический провод, кабель или шнур, представляет собой медные или алюминиевые жилы, по которым проходит ток и изоляцию, предохраняющую линию от короткого замыкания, а человека от воздействия на него опасного напряжения. Все виды проводов различаются только толщиной металлических жил и материалом изоляции, что определяет ее сопротивляемость нагреванию, воздействию окружающей среды и вероятность воспламенения.
Содержание
- Основные разновидности проводов
- Силовые провода
- ВВГ – лидер рынка
- Кабель NYM
- КГ – кабель гибкий
- ВББШв – бронированный
- Кабели для телефонных линий
- Антенные кабели
- Компьютерные кабели
- Провода специального назначения
- Нестандартные силовые провода
- Нестандартная декоративная проводка
Основные разновидности проводов
В первую очередь разделение производится по назначению. Самые первые разновидности электрических проводов и кабелей были силовые, предназначенные доставлять электроэнергию потребителю. Затем выяснилось, что переменный ток выгоднее использовать для передачи электричества и чем выше напряжение, тем меньше потери, поэтому начались поиски его оптимальных значений. Как итог – силовые провода делятся те, что передают электричество от электростанций в города (с напряжением 20-150 тыс. Вольт) и такие, что непосредственно приносят его в дома потребителей (110-380 Вольт).
С изобретением и развитием телефонной связи появились соответствующие провода – так как телефонам для работы не нужно большое напряжение, то использовать для линий них силовую проводку слишком дорого. Кроме того, для подключения большого количества абонентов нужны были кабеля с соответствующим количеством жил и защитой от попадания влаги.
С развитием радио и телевидения понадобились специальные провода, соединяющие воспроизводящее сигналы устройство с антенной. Одно из основных требований к ним это наличие экранирования, так как без него слабый сигнал передатчика будет искажаться паразитными токами.
Когда появилась необходимость соединять в единую сеть компьютеры, то понадобились новые виды кабелей и проводов – специально для этих целей. Первоначально для этих целей использовались телефонные линии, но скорость передачи данных при этом оставалась на очень низком уровне. Прорыв в этой области наступил с изобретением оптоволокна, которое стали применять для передачи сигнала на большие расстояния. Для подключения местных локальных сетей стали использовать кабели вида «витая пара».
Кроме основных разновидностей проводов используются нестандартные – к примеру, для нагрева, освещения или просто декоративные.
Силовые провода
Предназначены для передачи электроэнергии от электростанций до распределительных трансформаторов и дальше до конечного потребителя. В первом случае применяются провода, рассчитанные на эксплуатацию под открытым небом и выдерживающие напряжение до 150 кВольт – оптимальное значение для передачи электричества на большие расстояния.
Бытовая силовая проводка рассчитана переменный ток частотой 50-60 Герц и напряжением до 1000 Вольт. Часто используется классификация по материалу токоведущих жил, что могут быть из алюминия, его сплавов или меди. Алюминиевые дешевле в производстве, а у медных меньше сопротивление электрическому току, поэтому они меньшего сечения. Предпочтительнее использовать медную проводку – она долговечнее и надежнее, но из-за цены алюминиевая применяется все еще достаточно часто, а в линиях электропередач и вообще – практически повсеместно.
ВВГ – лидер рынка
Кабель для прокладки электросетей с двойной поливинилхлоридной изоляцией – разноцветной на каждой жиле и общим кембриком. Токоведущие жилы одно или многопроволочные, сечением 1,5-240 мм². Имеет такие разновидности:
- АВВГ. Литера «А» перед названием говорит, что жилы кабеля сделаны из алюминия.
- ВВГнг. Изоляция провода не воспламеняется в большем диапазоне температур.
- ВВГп. Отличается только внешне – плоской формой.
- ВВГз. Кабель повышенной защищенности – внутри него все пустые места заполнены резиновой смесью.
Кабель NYM
Сделан по европейским стандартам и хотя в токопроводящих свойствах схож с проводами ВВГ, по классу изоляции превосходит отечественные аналоги, так как при изготовлении, пустоты между жилами заполняются мелованной резиной. Изготавливается с количеством токоведущих жил от 2 до 5, сечением 1,5-16 мм². Монтаж под открытым небом разрешается, но с дополнительной защитой от солнечного света, так как изоляция не отличается стойкостью к ультрафиолету. В отличие от отечественных аналогов может прокладываться с радиусом изгиба от 4 своих диаметров.
КГ – кабель гибкий
Без потери своих свойств кабель может эксплуатироваться при температурах от -60 до +50 С°. Чаще всего применяется для подключения электроприборов к сети, причем его жилы рассчитаны на частоту тока до 400 Гц, что делает его хорошим выбором для использования в сварочных аппаратах. Токоведущие жилы только медные многопроволочные с резиновой изоляцией. Количество может быть от 1 до 6, спрятанные под общей внешней оболочкой.
ВББШв – бронированный
Повышенная защита от механических повреждений обеспечивается лентами, которыми провода обматываются перед нанесением основного слоя изоляции. Токоведущие жилы из меди, отдельно изолированные ПВХ, количество – 1-5 штук, состоящие из одной или нескольких проволочек. Одножильные используются при передаче постоянного тока.
Для использование кабеля есть одно ограничение – не рекомендуется монтаж без защиты от ультрафиолета. Применяются следующие его типы:
- АВББШв – с жилами из алюминия;
- ВББШвнг – при чрезмерном нагревании изоляция не горит, а тлеет;
- ВББШвнг-LS – минимум дыма и газов при тлении.
Кабели для телефонных линий
Есть два вида проводов и электрических кабелей – чтобы подключать к линии распределительный щиток и к нему уже присоединять отдельных абонентов.
- ТППэп – кабель с жилами 0,4-0,5 мм², экранированный алюмополимерной лентой. Некоторые его варианты позволяют подсоединять к станции распределительные щитки на 500 абонентов. Для удобства работы телефонистов отдельные провода скручены между собой попарно, и дополнительно собраны в группы по 10-20 пар, хотя такое разделение может и отсутствовать. Экранирующие и защитные слоя кабеля позволяют использовать его во всех существующих кабелеводах – подземных и воздушных.
- ТРВ – плоский провод с двумя или четырьмя жилами и ПВХ изоляцией, которым один или два абонента подключаются к распределительному шкафу. Предназначен для монтажа телефонной проводки внутри зданий. Может эксплуатироваться при влажности воздуха до 80%.
- ТРП – аналог ТРВ, но с изоляцией из ПЭТ. Это более устойчивый материал, поэтому прокладку ТРП можно делать на улице.
- ШТЛП – шнур плоской формы сечением многопроволочных жил от 0,08 до 0,12 мм². Его назначение это монтаж телефонных линий и соединения внутри телефонных аппаратов (при изготовлении или ремонте).
- ПРППМ – плоский провод с двумя токопроводящими жилами сечением 0,9-1,2 мм² с усиленной двойной полиэтиленовой изоляцией. Может прокладываться в земле и на опорах, сохраняет свои свойства при -60 до +60 С°.
Антенные кабели
Их основная задача – без искажений передать сигнал от антенны до приемного устройства. Конструктивно представляет собой одну медную жилу, по которой передается сигнал. Для защиты от механических повреждений и исключения частотных накладок жила изолируется слоем вспененного полиэтилена толщиной 1-2 мм. От паразитных токов основную жилу защищает экранирующий слой, изготавливаемый из фольги или оплетки. Снаружи все зашивается ПВХ оболочкой.
Несмотря на простоту, эти кабели имеют множество характеристик, по которым их нужно выбирать:
- Электрическое сопротивление основной жилы – влияет на максимально возможную длину провода.
- На какую частоту сигнала рассчитан провод. Для ДВ и УКВ связи необходимые параметры будут сильно отличаться – чем выше частота тем сильнее растекание тока по поверхности, поэтому во втором случае надо применять кабель с многопроволочной жилой.
- Качество экранирования – здесь желательно учитывать природу паразитных токов и подбирать для их нейтрализации экран из сплошной фольги или оплетки.
- Обязательно надо учитывать где будет проложен кабель – нужна ли ему защита от механических воздействий и устойчивость к перепадам температуры.
Подробнее о выборе антенного кабеля смотрите в этом видео:
Компьютерные кабели
По аналогии с телефонами здесь используются два основных вида проводов – для соединения конечных абонентов с распределительным устройством и подключения последнего со всемирной паутиной.
Оптоволокно, применяющееся для передачи данных на большие расстояния, не является электрическим кабелем, так как по нему идет не электрический ток, а световые импульсы, которые еще надо преобразовать в электрические. Для подключения таких проводов нужно специальное оборудование и персонал высокой квалификации, поэтому в быту они практически не используются.

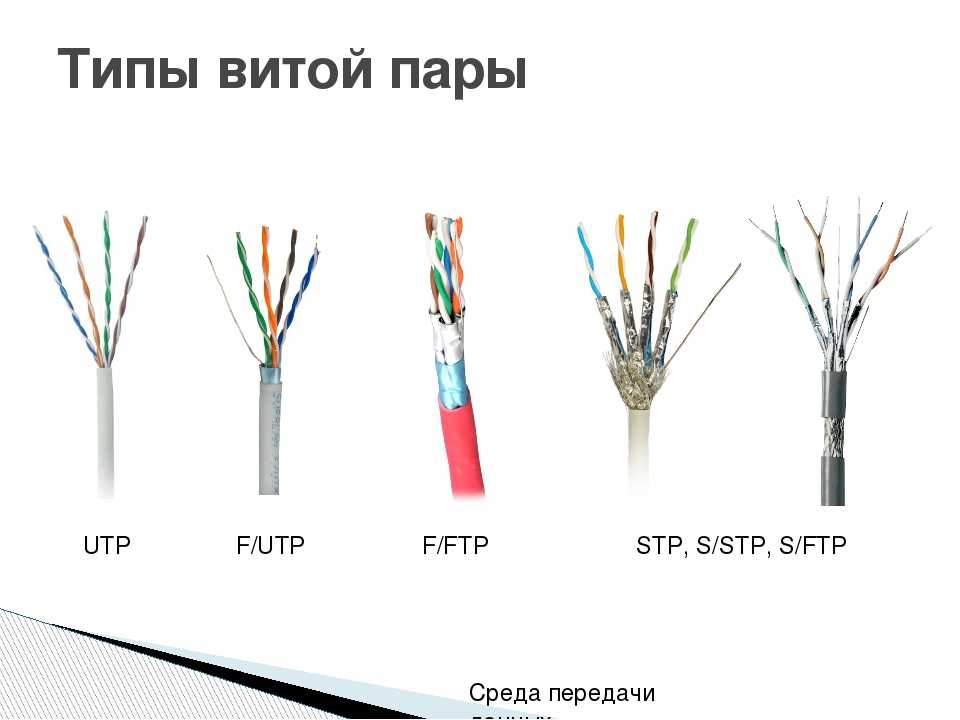

Витая пара. Провод, хорошо знакомый пользователям сети интернет – именно такой кабель приходит к компьютеру и подключается к его сетевой карте. Конструктивно представляет собой восемь токоведущих жил, попарно скрученных между собой. Каждая жила имеет отдельную ПВХ или пропиленовую изоляцию и в зависимости от классификации провода все вместе они могут покрываться дополнительными защитными и экранирующими слоями:
- UTP – все провода попарно скручены между собой, а сверху закрыты только внешней оболочкой;
- FTP – под внешней оболочкой есть экран из слоя фольги;
- STP – кабель с двойным экранированием. Отдельный экран есть на каждой витой паре и все вместе окружено оплеткой из медной проволоки;
- S/FTP – тоже двойное экранирование, только здесь применяется экран из фольги.
Провода специального назначения
Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.
Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.
Нестандартные силовые провода
РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.
ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.
ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.
Нестандартная декоративная проводка
Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.
Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.
К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.
Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.
классификация и маркировка, специальные и нестандартные
Электротехническая промышленность предлагает клиентам широкий выбор проводников для создания электропроводки, подключения приборов к электросети. Все изделия (провода, шнуры, кабели) имеют свои технические характеристики, условия эксплуатации и назначение. Чтобы уметь разбираться в многообразии товаров и выбирать наилучший вариант для работ, нужно понимать, какие бывают провода и правильно расшифровывать маркировку.
Содержание
- Основные понятия
- Различие проводников по материалу
- Алюминий
- Медь
- Основные виды проводов
- Плоские провода
- С перемычками
- Одножильные
- Проводники для электрошнуров
- Силовые кабели
- Проводники для передачи информации
- Специализированные кабели
Основные понятия
Строение кабеляПровод – это изделие, которое состоит из нескольких частей, проводящее электрический ток. Проводники используются для подключения приборов к точке питания. К основным частям относятся ведущие жилы и изоляционный слой.
Под жилой понимают проволоку из металла, которая проводит электрический ток. Ее важнейшими характеристиками являются материал изготовления, количество тонких проволок и площадь поперечного сечения. Провода можно поделить на однопроволочные (монолитные) и многопроволочные. От количества жил зависит гибкость проводника – она увеличивается с ростом числа проволок. От площади сечения зависит то, какое количество тока может провести провод. Каждый материал может пропускать разный ток при равном сечении. Чтобы выбрать провод, нужно воспользоваться специальными таблицами, в которых указана максимальная нагрузка при определенной площади сечения.
Изоляция – это диэлектрический защитный слой, который помогает обезопасить человека от прямого контакта с проводником тока. Кроме этого изоляция позволяет размещать несколько жил рядом без риска возникновения короткого замыкания между нулем и фазой, а также защищает провод от негативного воздействия окружающей среды. Обычно изоляционный слой делается из ПВХ, резины, полиэтилена и других материалов.
Нередко делается несколько слоев изоляции. Дополнительные защитные слои необходимы при прокладке провода в сложных условиях, нестабильных грунтах, под дорогами. Также в состав входит броня, внешний и наружный защитный слои.
Информацию о материале провода и изоляции, площади сечения можно узнать в буквенно-цифровой маркировке. Она регламентирована правилами и является единой для проводов и кабелей разного назначения. Буквами указывается тип проводника, материал выполнения, гибкость и другие характеристики. Цифры показывают сечение и количество жил.
Различие проводников по материалу
Главными материалами, из которых создаются разные типы проводов, являются медь и алюминий. Реже жилы делаются из стальной проволоки. Виды кабелей и проводов и их назначение зависят от свойств, характеристик и положительных качеств того или иного материала.
Алюминий
Кабель с алюминиевыми жиламиЖилы, выполненные из алюминия, стали настоящим открытием в электротехнике. Алюминий является четвертым материалом по уровню электропроводности после серебра, меди и золота. Это позволило удешевить производство кабелей и сделать электрификацию проще.
К преимуществам можно отнести:
- дешевизну;
- химическую устойчивость;
- малый вес.
Недостатки:
- хрупкость;
- разрушение защитной оксидной пленки под действием температуры;
- сложность пайки;
- ухудшение электропроводности из-за наличия примесей;
- небольшой срок службы.
Алюминий требует регулярного обслуживания, поэтому такая проводка со временем обойдется дороже медной. К тому же невысокий срок службы и хрупкость делают невыгодным долгосрочное применение алюминия. По этой причине и соображениям безопасности алюминиевые провода запрещено использовать в прокладке новых силовых линий.
Медь
Медные жилы в кабелеМедные проводники отличаются высокой электропроводностью. Другие преимущества:
- высокая гибкость;
- эластичность;
- Надежность;
- стойкость;
- легкость пайки и сварки;
- долгий срок службы.
Недостатки:
- стоимость;
- большой вес из-за высокой плотности;
- окисление контакта на воздухе – необходимо смазывать поврежденное место специальными средствами.
Медь является более выгодной в использовании. Это связано с ее характеристиками, длительностью работы и простотой монтажа. Именно медные проводники используются во всех видах электропроводки.
Основные виды проводов
Важнейшим фактором при выборе электрического провода является мощность подключаемого бытового прибора. В быту чаще всего используются виды электропроводов ПУНП, ППВ, ПВС, ШВВП и другие.
Плоские провода
Провод ПУНП нестандартного белого цветаВсе кабели из этой группы имеют схожие характеристики и предназначение.
- ПУНП – плоский проводник с защитой и медными однопроволочными жилами марки ПБПП (также может называться ПУНП) имеет сечение от 1,5 кв.мм до 6 кв.мм. В качестве наружной и внутренней изоляции используется ПВХ. Рабочие температуры – от -15° до +50°С. Минимальный радиус изгиба составляет 10 диаметров. Работает при напряжении до 250 В и частоте 50 Гц. Основное использование – осветительная группа, розетки.
- ПБППг – Уже по названию можно понять отличительную черту данного проводника – это его гибкость. Многожильная структура позволяет уменьшить радиус изгиба до 6 диаметров. Остальные характеристики аналогичны ПБПП.
- АПУНП – Провод с обозначением АПУНП является однопроволочным алюминиевым проводником. Сечение 2,5 – 6 кв.мм. Остальные характеристики аналогичны проводу ПУНП. Кабель используется редко, так как запрещен по положениям ПУЭ. Имеет низкую стоимость.
Все перечисленные плоские провода могут использоваться только в освещении. Для остальных целей лучше приобретать другие проводники.
С перемычками
Основные представители этой группы – ППВ, АППВ. ППВ легко определить по характерным перемычкам между жилами, которые выполнены из ПВХ, как и изоляционный слой. Состоит из 2-3 однопроволочных жил с сечением 0,75 -6 кв.мм. Работает при напряжении 450 В и частоте до 400 Гц. Рабочие температуры от -50°С до +70°С. Изоляция устойчива к горению, щелочам и кислотам. Может использоваться при влажности 100%. Минимальный радиус изгиба составляет 10 размеров диаметров.
Аналогом описанного проводника является АППВ с алюминиевыми жилами. Сечение начинается от 2,5 кв.мм. Эти типы проводов подходят для осветительной и силовой группы.
Одножильные
Провода АПВАПВ выполняется из алюминия и является одножильным проводником с сечением от 2,5 кв.мм. до 16 кв.мм. однопроволочный и 25-95 кв.мм. для многопроволочной структуры. В качестве изоляции используется ПВХ, позволяющий работать при 100% влажности и температурах от -50°С до +70°С. Ограничений в использовании нет.
Также представителями одножильных электромонтажных изделий являются ПВ1 и ПВ3. Цифры в маркировке указывают на класс гибкости. В качестве провода применяется однопроволочная медная жила с сечением 0,75-16 кв. мм. или многопроволочная с сечением 16-95 кв.мм. Мягкий провод ПВ3 активно используется в местах, где требуются частые изгибы и переходы.
Проводники для электрошнуров
Пример маркировки провода ПВСПВС – медный провод с многожильной структурой, имеющий сечение 0,75-16 кв.мм. Изоляция разноцветная для удобства работы мастера, оболочка белого цвета. Работает на частоте 50 Гц и напряжении 380 В. Имеет высокий уровень гибкости. Рассчитан примерно на 3000 сгибаний и более. Диапазон рабочих температур от -25°С до +40°С. Модификация ПВСУ применяется от -40°С до +40°С.
ШВВП – это медный многожильный проводник для соединения, состоящий из двух-трех многопроволочных жил. Сечение составляет 0,5-0,75 кв.мм. Не используется в прокладке электропроводки внутри стен. Основное применение – осветительная группа и маломощные бытовые приборы.
Силовые кабели
Кабель ВВГ различного сеченияДля внутренней и наружной прокладки электропроводки используются обжимные силовые кабели. Самым распространенным является отечественный ВВГ. Он используется для передачи тока напряжением до 1000 В. Есть разные модификации проводов с однопроволочными и многопроволочными жилами с сечением до 240 кв.мм. Внешняя и внутренняя изоляция выполнены из ПВХ. Максимальная рабочая температура +40°С, влажность 98%. К наиболее популярным модификациям относят АВВГ (из алюминия с однопроволочными жилами), ВВГнг (негорючий), ВВГз (с заполнением между изоляциями из резиновой стружки или нитей ПВХ). Минимальный радиус изгиба для всех модификаций составляет 10 диаметров.
NYMЕвропейским аналогом ВВГ является NYM. Он более надежен, так как выполнен из высококачественных материалов и прошел более строгую проверку. По назначению является бытовым кабелем для розеток или освещения. Максимальное напряжение 660 В. Радиус изгиба составляет 4 диаметра. Диапазон рабочих температур от -40°С до +70°С. Нельзя использовать NYM при воздействии прямых солнечных лучей и прокладывать напрямую в бетон.
Гибкий кабель КГ состоит из 1-6 многопроволочных жил из меди. Он рассчитан на работу на напряжении до 660 В и частоту не более 400 Гц. Для внутренней и наружной изоляции используется резина, придающая проводу дополнительную гибкость. Работает при температурах от -60°С до +50°С. Область применения – подключение мощных установок (сварочная машина, нагреватель, генератор). Является дорогим, поэтому в быту чаще применяются кабели ВВГ.
ВББШв – медный проводник с одно- или многопроволочными жилами. Имеет сечение до 240 кв.мм. Изоляция выполнена из ПВХ материала. Под нижней оболочкой создана броня из двух лент из металла. Может выдерживать нагрузки до 1000 В и температуры от -50°С до +50°С. Обычно используют следующие модификации – АВББШв (из алюминия), ВББШвнг (не горючий), ВББШвнг-ls (нет выделения дыма и едкого газа при тлении).
Проводники для передачи информации
Антенный кабель РК75Подключение телефонов, компьютеров, телевизионных антенн производится с помощью специальных кабелей для передачи информации.
Антенный кабель РК75 состоит из медной одно- или многопроволочной жилы. Сечение составляет 1 кв.мм. Изоляционный слой выполняют из полиэтилена и экранирующей оплетки. Наружная изоляция сделана из кембрика. Применяется для передачи слаботочных сигналов высокой частоты.
Компьютерная витая пара применяется для подсоединения ПК к локальной сети. Представляет собой 4 или 8 проводов, которые переплетаются друг с другом попарно. Для дополнительной защиты устанавливается разрывная нить. Есть разные виды кабелей с наличием и отсутствием экранирования, которые применяются для различных целей.
Телефонные провода являются слаботочными. Они позволяют монтировать телефонные линии в доме или прокладывать их между подстанциями.
Специализированные кабели
ВППДля работы в нестандартных условиях применяются проводники с особыми характеристиками. К ним относится нагревательный провод ПНСВ. Делается из стали и покрывается оцинковкой. Для изоляции выбирается термостойкий ПВХ или полиэтилен, сохраняющие свои свойства в диапазоне температур от -50°С до +80°С. Работают на нагрузке 220-380 В. Основная сфера применения – создание теплых полов.
ВПП – медный кабель с сечением до 25 кв.мм. имеет двойную изоляцию из полиэтилена или ПВХ. Работает до 660 В. Способен работать при резких скачках давления и температурах от -40°С до +80°С. Обычно применяется для запитывания насосов, которые опускаются в скважины.
РКГМ – медный одножильный силовой термоустойчивый монтажный кабель. Сечение достигает 120 кв.мм. Работает при напряжении до 600 В. В качестве материала изоляции применяют кремнийорганическую резину. Наружная оболочка выполнена из стекловолокна. Свойства сохраняются при температуре от -60°С до +180°С. Сфера применения – места с повышенными температурами (бани, сауны, электропечи).
Типы электрических проводов и кабелей
Электрические кабели и провода считаются одним и тем же. На самом деле они совсем другие. Провод состоит из одного электрического проводника, а кабель представляет собой группу или пучок нескольких проводов внутри общей оболочки. Оба они используются для передачи электрического тока.
В настоящее время благодаря развитию технологий почти все работает на электричестве. Будь то в помещении или на улице, нам нужна стабильная, бесперебойная подача электроэнергии, которая достигается за счет использования подходящих типов проводов и кабелей. Не только электрический сектор использует кабели и провода для передачи и распределения электроэнергии в нашем доме и промышленности, телекоммуникационный сектор также полагается на различные типы кабелей для бесперебойной передачи данных.
Содержание
Маркировка кабелейМаркировка кабелей очень важна и дает много информации о типах изоляции, количестве проводов и сечении проводов. Взгляните на некоторые этикетки, написанные на проводах, обычно используемых в домашней электропроводке.
- 14-2G : Кабель содержит два изолированных провода и провод заземления; индивидуальный провод 14 калибра.
- 14-3G : Кабель состоит из трех изолированных проводов и провода заземления; отдельные провода 14-го калибра.
- 12-2 с G : кабель содержит два изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
- 12-3 w/G : кабель состоит из трех изолированных проводов с заземляющим проводом; отдельные провода 12-го калибра.
- 600 В : Этот кабель рассчитан на максимальное напряжение 600 В; обычно используемый кабель NM для домашней проводки.
- ТИП NM-B : NM означает неметаллический, это кабель с неметаллической оболочкой типа B; это обычно используемый кабель для электропроводки приборов и устройств в доме.
Самая важная этикетка из них касается изоляции или пластикового покрытия вокруг токопроводящих проводов. Вот некоторые из распространенных этикеток, наносимых на провода.
- THHN
- THWN
- THW
- XHHN
Значение каждой буквы, используемой в приведенных выше этикетках, приведено ниже:
- T : Термопластичная изоляция, огнестойкий материал
- H : термостойкий; способен выдерживать температуры до 167 F.
- HH : Высокая термостойкость; способен выдерживать температуры до 194 F.
- W : «мокрый» или одобренный для влажных и влажных помещений; этот провод также подходит для сухих помещений
- X : Изоляция из огнестойкого синтетического полимера
- N : Нейлоновое покрытие для защиты от масла и бензина
Связанный пост: Типы электрических чертежей и схем
Бытовые электрические кабелиЖилая проводка от опоры электропередач до приборов или устройств внутри дома делится на пять основных типов.
Кабель служебный:Кабель между опорой и помещением или зданием потребителя. Служебный ответвительный кабель представляет собой воздушную линию электропередачи от столба до служебного оголовка дома. Кабель сервисного ответвления может быть нескольких типов, указанных ниже:
Дуплексный кабель: Дуплексный служебный ответвительный кабель представляет собой двухжильный проводник, т. е. имеет два проводника; изолированный провод для фазной линии и неизолированный провод для нейтральной линии. Используется для подачи однофазного питания в здание.
Триплексный кабель: Триплексный ответвительный кабель представляет собой трехжильный проводник. Он имеет два изолированных проводника для фазной линии и неизолированный провод для нейтральной линии.
Четырехжильный кабель: Служебный ответвительный кабель Quadruplex представляет собой четырехжильный или четырехжильный проводник. Имеет 4 проводника; три из них — изолированные проводники для фазных линий и неизолированный провод для нулевой линии. Используется для подачи 3-х фазного электроснабжения от опоры к зданию.
Фазный провод представляет собой кабель AAC , в то время как нейтральный провод доступен в AAC/AAAC/ACSR . В этих кабелях используется изоляция из сшитого полиэтилена, которая защищает эти проводники от влаги, тепла и т. д.
Главные питающие провода:Главные питающие кабели и провода подают питание от сервисного флюгера к зданию. Для этой цели используются кабели THHN 600 В, одножильные или многожильные, с номиналом на 25% больше максимальной требуемой нагрузки.
Провода питания панели:Провода питания панели подают питание к главной распределительной коробке. Обычно это кабели THHN с черной изоляцией, номинальная мощность которых на 25 % превышает максимальный ток нагрузки 9.0005
Провода в неметаллической оболочке:Провода в неметаллической оболочке или в оболочке из NM используются для внутренней электропроводки. Он может состоять из 2 и более изолированных проводников с изолированным или неизолированным заземляющим проводником. Есть еще один слой пластиковой оболочки из сшитого полиэтилена для большей защиты. Последняя версия NM type-B в настоящее время используется электриками для внутренней установки. Проводники могут быть одножильными или многожильными. Многожильные провода легче прокладывать через кабелепроводы.
Одножильный проводОдножильный провод является наиболее популярным выбором для разводки электропроводки внутри дома. Он доступен с несколькими калибрами, цветом (для обозначения фазы, нейтрали и заземления) и одножильными или многожильными проводниками. Одножильный провод обеспечивает лучшее соединение, но одножильные провода легче прокладывать через кабелепроводы. Оба они доступны с изоляцией THW и THHN.
Типы кабелей и проводовСуществует несколько типов кабелей и проводов в зависимости от их применения и использования.
Кабель связиТипы кабелей и проводов, которые используются для связи или передачи сигналов, называются кабелем связи. Единственной целью является передача информации. Существует 3 типа кабелей связи:
Коаксиальный кабельКоаксиальный или коаксиальный кабель представляет собой тип электрического кабеля, состоящего из четырех слоев, образующих коаксиальную форму (имеющую общую ось или центр). Центральная часть коаксиального кабеля представляет собой жилу, покрытую изоляционным пластиковым слоем, который окружен металлическим экраном. Сверху четвертый слой пластиковой изоляции.
Коаксиальный кабель используется для передачи высокочастотного сигнала. Вот почему металлический экран используется для блокировки шумовых помех. Он обычно используется для распределения сигнала кабельного телевидения, передачи сигнала между антеннами, передатчиком и приемником.
Коаксиальный кабель подразделяется на различные типы, и каждый из них имеет свое применение.
Жесткий коаксиальный кабель или кабель HeliaxЖесткий коаксиальный кабель или, в основном, известный под своим торговым названием Кабель Heliax представляет собой толстый коаксиальный кабель с центральной сплошной жилой из меди и экраном из медной или серебряной трубки. Он специально используется для высокочастотной широковещательной передачи. Он может передавать сотни каналов и обычно устанавливается между наземным передатчиком и воздушной антенной.
Излучающий или негерметичный коаксиальный кабельИзлучающий или негерметичный коаксиальный кабель — это еще один тип коаксиального кабеля, в котором экран специально разработан таким образом, чтобы излучать радиочастотные волны. Экран выполнен с прорезями, настроенными на определенную длину волны РЧ, что обеспечивает эффект двунаправленной утечки между передатчиком и приемником. Этот тип коаксиального кабеля используется в местах, где антенна невозможна, например, в подземных туннелях, шахтах лифтов и т. д.
Коаксиальный кабель RG-6RG-6 — наиболее распространенный тип коаксиального кабеля, который используется для передачи сигналов в жилых и коммерческих помещениях. Он изготовлен из цельного медного провода с пластиковой изоляцией, покрытой алюминиевой фольгой и экранированной оплеткой для защиты от помех. Он используется для передачи аудио- и видеосигналов в таких приложениях, как кабельное телевидение, сигнал спутникового телевидения, радио и т. д.
Триаксиальный или триаксиальный кабельТриаксиальный кабель — это еще один тип коаксиального кабеля, который включает еще один слой изоляции и экран поверх существующего экрана. Второй или внешний экран заземлен для защиты внутреннего экрана от электромагнитных помех.
Твинаксиальный или твинаксиальный кабельТвинаксиальный кабель — тип коаксиального кабеля, аналогичный RG-6, но с двумя внутренними проводниками вместо одного. Два изолированных внутренних проводника скручены вместе и окружены экранирующей оплеткой. Он используется для высокоскоростной передачи сигналов ближнего действия, обычно для сети 10 Gigabit Ethernet.
Полужесткий коаксиальный кабельПолужесткий коаксиальный кабель — еще один тип коаксиального кабеля, внешняя оболочка которого выполнена из твердой меди с внутренним проводником. Внешний экран обеспечивает лучшую защиту от помех. Из-за трубчатой структуры щита он не очень гибкий и не предназначен для изгиба после первоначальной формовки.
Жесткий линейный коаксиальный кабельЖесткий линейный коаксиальный кабель представляет собой модифицированную форму полужесткого кабеля, состоящего из двух концентрических трубок (экрана), который обеспечивает дополнительную защиту для сигнала высокой мощности. Такие кабели не предназначены для сгибания, поэтому для сгибания используются колена и межблочные соединения. Они используются для передачи сигналов высокой мощности между радиочастотными компонентами передатчика и антенной.
Витая параЭтот тип кабеля связи состоит из двух изолированных проводов, скрученных вместе, образующих витую пару. Целью скручивания является уменьшение электромагнитных помех или шума. Они используются в сети Ethernet и телефонной связи.
В зависимости от защиты от шума они делятся на два типа.
Кабель с неэкранированной витой парой (UTP)Кабели UTP не имеют дополнительного экрана для защиты от помех. Витые пары могут уменьшить шум, но все же влияют на него. Различные категории кабелей UTP используются в жилых и коммерческих зданиях с различной пропускной способностью, например. CAT1, CAT2 и т. д.
Кабель с экранированной витой парой (STP)Кабель STP имеет дополнительный слой фольги, защищающий провода от электромагнитных помех. Они используются для высокотехнологичных приложений, где на кабели могут влиять внешние помехи.
Волоконно-оптические кабелиВолоконно-оптический или оптоволоконный кабель представляет собой тип кабеля связи, изготовленный из гибких прозрачных стеклянных волокон, известных как оптические волокна, которые передают данные в виде света. Толщина волокна примерно равна человеческому волосу, и каждое отдельное волокно покрыто пластиковой изоляцией. Есть еще один внешний защитный слой, защищающий волокна от помех.
Волоконно-оптический кабель подразделяется на два основных типа;
Одномодовый или одномодовый волоконно-оптический кабель:Этот кабель позволяет передавать только один режим света. Он сделан из очень тонкой одиночной нити волокна, которая позволяет распространяться только одной световой волне. Это уменьшает число отражений света, что снижает затухание сигнала. Он обеспечивает высокую скорость передачи на большие расстояния с очень низким затуханием, но при высокой стоимости.
Многомодовый оптоволоконный кабель:Этот тип оптоволоконного кабеля состоит из относительно более толстых волокон, которые пропускают более одной световой волны, поэтому он может передавать относительно больше данных. Но количество отражений света из-за большого количества волн на большом расстоянии вызывает затухание и искажение сигнала на приемном конце. Вот почему он используется для передачи данных на относительно короткие расстояния, например, в локальную сеть, систему безопасности и т. д.
Кабель прямого прокладки (DBC)Это тип кабеля, используемый для связи и передачи энергии. Он специально разработан для захоронения непосредственно под землей без необходимости дополнительной изоляции, обшивки или трубопроводов. Он изготовлен из жгутов оптоволоконных кабелей с толстой металлической жилой для жесткости. Он имеет несколько слоев защиты, таких как пластиковый изоляционный слой, водонепроницаемый слой, а также амортизирующий гель и т. д., чтобы защитить его от тепла, влаги и других подземных факторов.
Кабель с неметаллической оболочкой (NM, NM-B)Кабель с неметаллической или NM оболочкой или кабель, известный под торговой маркой «romex», представляет собой тип электрического кабеля, внешняя оболочка которого изготовлена из пластика, защищающего внутренние проводники. Чаще всего используется для электропроводки в жилых помещениях.
Существует два типа кабеля с оболочкой из NM в зависимости от количества проводников;
Двухжильный кабель с оболочкой NM : Этот тип кабелей имеет две отдельно изолированные жилы с неизолированной жилой для заземления, что в сумме составляет 3 жилы. Он поставляется в различных калибрах для различных рейтингов и помечен как «<калибр> — 2 WG». Это означает, что этот кабель содержит 2 провода плюс заземляющий провод.
Трехжильный кабель с оболочкой NM : этот тип кабеля содержит 3 изолированных провода с оголенным заземляющим проводом. Он используется для трехфазного применения, поэтому отдельные проводники маркируются разными цветами фаз для идентификации.
Провода NM доступны в виде одножильного провода , , а также многожильного . Одножильный проводник обеспечивает лучшее соединение на клеммах, но его трудно прокладывать через трубы или кабелепроводы. В то время как многожильные проводники более гибкие и их легче прокладывать через кабелепроводы.
NM-B (B для зданий) — это тип кабеля NM, специально предназначенный для внутренней электропроводки зданий. Они используются для проводки внутри стен и полов, но не должны использоваться во влажных местах, например, для внешней проводки.
Кабель с металлической оболочкой (бронированный кабель, AC или BX, MC)Кабель с металлической оболочкой, как следует из названия, представляет собой тип бронированного электрического кабеля с металлической защитой изолированных жил. Проводники отдельно изолированы пластиковым слоем, который окружен металлической оболочкой для дополнительной защиты. Металлическая оболочка может быть плетеной или скрученной, которая окружает отдельные или все проводники, или может представлять собой сплошную трубчатую структуру.
Кабели с металлической оболочкой в основном известны как кабель AC (бронированный кабель) или кабель BX и кабель MC (металлическая оболочка). BX — зарегистрированная торговая марка кабелей переменного тока.
Бронированный кабель (AC)Этот тип кабелей с металлической оболочкой имеет защитный скрученный или плетеный металлический слой, обычно выполненный из стали, поверх жилы. Внешняя оболочка выполнена из пластика. Металлический слой обеспечивает дополнительную механическую прочность против любых повреждений, а также может использоваться для заземления. Таким образом, они не используются во влажных или влажных помещениях, а также под землей. Армирующий слой может быть проволочной оплеткой, стальной проволокой или стальной лентой. Кабель, армированный стальной проволокой (SWA), является наиболее распространенным типом бронированного кабеля, используемого для передачи электроэнергии.
Кабель с металлической оболочкой (MC)
Различие между кабелями переменного тока и MC заключается в том, что металлическая оболочка кабеля MC не может использоваться в качестве заземляющего провода. Он имеет дополнительный изолированный провод зеленого цвета для заземления. Таким образом, их можно использовать как для прямого захоронения, так и во влажных местах, но если они имеют защитную внешнюю оболочку из ПВХ.
Кабели с металлической оболочкой дороги и трудны в прокладке, для них требуются специальные инструменты для резки или разрыва по сравнению с кабелем NM, который является лучшим выбором для электропроводки в жилых помещениях. Они используются в электроснабжении для больших бытовых приборов и внешнего использования.
Многожильный или многожильный кабель:Многожильный или многожильный кабель имеет несколько проводников с изолированными оболочками, которые скручены в один кабель с оболочкой. Его задача состоит в том, чтобы избежать беспорядочного соединения, используя один кабель вместо 10 или 20 отдельных проводов, и сэкономить время, соединяя их один за другим.
Отдельные жилы имеют изоляционную оболочку с общим корпусом из изоляционного материала. Но в некоторых случаях имеется алюминиевый слой для защиты от EMI (электромагнитных помех) или дополнительный армированный слой для большей защиты. Многожильные кабели обычно заканчиваются многоконтактным разъемом.
Ядра — количество полезных соединений; простой трехфазный кабель нельзя назвать многожильным кабелем, но кабель, имеющий 2 или более 2 отдельных трехфазных проводников, является многожильным кабелем. Например, аудиомикшер имеет несколько входных кабелей от микрофонов, кабели соединены вместе, образуя многожильный кабель, который легче подключить, чем подключать каждый кабель в отдельном месте.
Они в основном используются в электронике для передачи данных в таких приложениях, как:
- Передача аудиосигнала на аудиомикшер.
- Отправка аудио- и видеосигнала в игровых консолях.
- Отправка сигнала камеры на CCU (блок управления камерой) в телестудиях
- Отправка аудио- и видеосигнала с камеры по одному кабелю.
- в сети
Парный кабель представляет собой тип электрического кабеля, состоящего из пары двух изолированных проводников, покрытых изоляционной оболочкой. Они в основном используются для приложений постоянного тока, а также для низкочастотных приложений переменного тока.
Портативный или удлинительный шнурЭто гибкий электрический кабель с разъемами на обоих концах для обеспечения временного источника питания переменного тока. обычно используется как продолжение источника питания для питания портативного оборудования, машин и устройств.
Тип изоляционного материала, используемого для проводника, определяет его применение или условия использования (такие как температура, влажность, погода, масло и т. д.). При этом номинал шнура определяется размером жилы провода.
Ленточный кабельЭтот тип кабеля состоит из нескольких изолированных проводов малого класса, параллельных друг другу в плоской форме, которые напоминают кусок ленты, отсюда и название ленточный кабель. Они гибкие и могут работать с очень низким напряжением.
Они в основном используются в электронных устройствах и компьютерах для подключения различных внутренних периферийных устройств, которым требуются шины данных, такие как жесткие диски, дисководы компакт-дисков, принтеры и т. д. Из-за своей плоской формы они блокируют воздушный поток внутри компьютера, что влияет на систему охлаждения. В настоящее время они в основном заменены круглыми кабелями.
Экранированный или экранированный кабельЭкранированный кабель или экранированный кабель — это тип электрического кабеля, жилы которого защищены дополнительным металлическим слоем, известным как экран. Экран может быть изготовлен из плетеного алюминия, меди или любого другого металла или может представлять собой фольгу, спиральную ленту или сплошной слой из указанных проводящих металлов.
Обеспечивает защиту от электрических помех или EMI (электромагнитных помех), создаваемых любыми источниками электричества поблизости. Устраняется заземлением экрана с одного конца. В силовых кабелях слой экрана заземляется, чтобы защитить изоляцию от разрушения из-за коронного разряда, а также избежать поражения электрическим током.
Одножильный проводОдножильный провод, чаще всего известный как просто провод, состоит из одного изолированного проводника. Это самый популярный вариант электропроводки в жилых помещениях. Он доступен в нескольких цветах для идентификации фазы и земли. Одножильный провод бывает двух типов;
Одножильный провод:Одножильный провод состоит из нескольких тонких жил, которые вместе образуют один проводник. Многожильная конструкция обеспечивает гибкость, поэтому они подходят для приложений, где необходимо сгибать или скручивать провода. Электрики предпочитают многожильные трубы сплошным, потому что их легче прокладывать через трубы в стенах из-за их гибкости.
Одножильный провод:Одножильный провод изготовлен из одинарной сплошной жилы с пластиковой изоляцией. Твердая конструкция обеспечивает лучшее соединение, но ее трудно сгибать или скручивать из-за ее жесткости. Многократные изгибы могут повредить и сломать проводник внутри. Они используются в приложениях, где нет необходимости в движении или изгибе проводов.
Погружной кабельКак следует из названия, этот тип электрического кабеля предназначен для использования во влажных местах или погружения в жидкость. Изоляция, используемая для таких кабелей, очень прочная, устойчивая к истиранию, чрезвычайно прочная и надежная, чтобы справиться с трудностями, возникающими при установке. Они предназначены для использования в качестве прямого подземного кабеля.
Они доступны в одно- и многожильном исполнении, имеют плоскую или круглую структуру в зависимости от области применения. Проводники имеют цветовую маркировку для идентификации фазных и заземляющих соединений, а также проводов управления, проходящих вдоль силовых проводников.
Они используются в физически ограниченных и недоступных местах. Чаще всего погружной кабель используется для подачи питания на погружные двигатели и насосы под водой, в сельском хозяйстве, подземных горных работах или буровых работах.
Двухжильный кабельДвухжильный плоский кабель, используемый в качестве симметричной линии для передачи радиочастотного радиочастотного сигнала. Проводники разделены и равномерно разделены пластиковым слоем между ними. Равное расстояние очень важно, потому что оно защищает сигнал от искажения. Проводники в основном многожильные, чтобы избежать скин-эффекта, и они изолированы с использованием того же пластика.
Они более чувствительны к внешним шумовым помехам и погодным условиям, поэтому при установке учитываются эти факторы. Конечно, коаксиальный кабель имеет лучшую защиту от помех, но предпочтительнее кабель с двумя жилами из-за его низких потерь мощности.
Лестничная линияИногда из-за влажных условий, таких как дождь, ветер и т. д., капли воды скапливаются на поверхности пластика между проводниками. Это вызывает помехи в сигнале. Чтобы избежать такого состояния, в пластиковом слое прорезаны окна, похожие на прорези. Полученный провод напоминает лестничную конструкцию, отсюда и название Лестничная линия.
Двойной провод доступен с характеристиками 600, 450, 300 и 75 Ом импеданс. Наиболее распространенным типом является двойной кабель на 300 Ом, используемый для телевизоров. Они в основном используются для подключения передатчика или приемника к радиочастотным антеннам на телевидении, радио и т. д.
Подземный питающий кабель (UF):Это тип кабеля с неметаллической оболочкой, предназначенный для использования во влажных местах, например, для подачи питания к фонарному столбу или уличному фонарю. Кабели NM имеют свободную пластиковую оболочку, тогда как проводники в кабелях UF индивидуально окружены сплошным слоем термопластика, который обеспечивает гибкость и дополнительную защиту. Водостойкий изоляционный материал позволяет использовать их во влажных местах, например, для подачи электроэнергии в садовый сарай, фонарный столб. В основном они доступны с внешней оболочкой серого цвета. Это лучший выбор, чтобы избежать столбов и оголенных проводов, просто проложив их под землей.
Гибкие кабелиГибкие кабели — это тип электрических кабелей, которые могут выдерживать продолжительные изгибы в движущихся устройствах. Гибкость достигается за счет использования многожильных проводников. Они используются в отраслях автоматизации, где машины постоянно движутся, например, машины для захвата и перемещения, а также станки с ЧПУ, такие как гравировальные, фрезерные станки и т. д.
Гибкие кабели бывают двух типов;
Скрутка в слоеЭтот тип кабеля состоит из нескольких слоев жил. Сердечники этих кабелей должны быть прочными, а окружающие слои сделаны длинными. Потому что внешний слой растягивается при изгибе, а центральное ядро сжимается. Этот тип кабеля проще в изготовлении и дешевле. Материал, используемый для такого кабеля, является гибким, но слишком большой изгиб может привести к деформации кабеля.
Скрутка в жгутыЭтот тип кабеля достигается за счет плетения проводников вокруг друг друга, так что проводники растягиваются равномерно при изгибе кабеля. Этот тип кабеля более долговечен из-за его прочного сердечника, но немного жестче, чем многожильный кабель.
Воздушная линия электропередач:
Воздушные линии электропередач — это проводники, подвешенные к электрическим башням или столбам для передачи электроэнергии на большие расстояния. Используемые проводники полностью оголены и изготовлены из алюминия. Электрические и механические свойства проводника зависят от его конструкции. Вот некоторые из кабелей, используемых для передачи энергии.
Полностью алюминиевый проводник (AAC)Кабель передачи AAC, также известный как алюминиевый многожильный проводник, изготовлен из нескольких нитей твердотянутого алюминиевого сплава 1350, которыйЧистота 9 % с небольшим количеством кремния, железа и т. д. имеет очень высокую проводимость и устойчивость к коррозии, но очень плохое отношение прочности к весу. Вот почему на станциях предпочтительны короткие расстояния, а не для передачи электроэнергии в сельской местности на большие расстояния.
Проводник из алюминиевого сплава (AAAC)Для повышения механической прочности кабеля AAC используется специальный алюминиевый сплав, состоящий из магния и кремния. Это увеличивает соотношение прочности и веса при сохранении коррозионной стойкости. Однако проводимость немного падает
Кабель с алюминиевой жилой, армированной сталью (ACSR)ACSR также представляет собой многожильный алюминиевый кабель, внутренние жилы которого изготовлены из оцинкованной стали, окруженные жилами из чисто алюминиевых проводников. Стальной сердечник увеличивает прочность кабеля на растяжение, а алюминий обеспечивает хорошую проводимость и малый вес. Они используются в линиях электропередачи на большие расстояния, потому что мы можем изменить прочность их стального сердечника в соответствии с требованиями.
Алюминиевый проводник, армированный алюминиевым сплавом (ACAR)Он состоит из проводников из чистого алюминия, окружающих алюминиевый сердечник. Структура ACAR напоминает ACSR, но вместо сердцевины из оцинкованной стали он изготовлен из алюминиевого сплава, что увеличивает общую проводимость (емкость) при сохранении прочности на растяжение ACSR.
Связанные проводники:Из-за передачи высокого напряжения выше 132 кВ на большие расстояния в проводниках возникает явление, известное как коронный разряд. Высокое напряжение ионизирует окружающий воздух, что вызывает потерю мощности, а также помехи в близлежащих линиях связи. Чтобы уменьшить этот эффект, используются 2 или более 2 проводников на фазу, также известных как жгуты проводов. Эти проводники изготовлены из одинаковых материалов и одинаково разделены прокладкой.
Похожие сообщения:
- Как найти подходящий размер кабеля и провода для установки электропроводки?
- Расчет размера кабеля для двигателей LT и HT
- Как найти неисправности в кабелях? Неисправности кабеля, типы и причины
- Ферритовый шарик: крошечный цилиндр в шнурах питания и кабеле. Почему?
- Почему кабели и линии электропередачи не закреплены на опорах и опорах ЛЭП?
- Подводные кабели – конструкция, характеристики, прокладка кабелей и соединения
- Контроль электрического напряжения в кабелях, соединениях и концевых муфтах
- Калькулятор размера проводов и кабелей в AWG
- Каково назначение заземляющего провода в воздушных линиях электропередачи?
- Схема тестера кабелей и проводов
6 различных типов электрических проводов и их выбор
По
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 09. 06.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Ель / Марго Кавин
Электрический провод обычно изготавливается из меди или алюминия, и эти проводящие материалы изолированы как провода, которые подводят электричество к различным частям вашего дома.
Когда вы устанавливаете новую проводку, выбор правильного провода или кабеля — это полдела. С другой стороны, при осмотре старой проводки в вашем доме идентификация типа провода может многое сказать вам о цепи, к которой принадлежит проводка (например, если вы открываете распределительную коробку и вам нужно определить, какие провода куда идут). Электропроводка для современных домов вполне стандартна, и большинство домов, построенных после середины 19-го века.60-е имеют аналогичные типы проводки. Любая новая электрическая установка требует новой проводки, которая соответствует местным строительным нормам.
Ниже вы узнаете о различных типах домашних электрических проводов, чтобы выбрать правильный вариант для точного и безопасного выполнения электрических проектов.
Терминология подключения
Это помогает понять несколько основных терминов, используемых для описания проводки. Электрический провод — это тип проводника, который представляет собой материал, проводящий электричество. В случае бытовой электропроводки сам проводник обычно медный или алюминиевый (или алюминиевый с медной оболочкой) и представляет собой либо сплошную металлическую жилу, либо многожильный провод.
Большинство проводов в доме изолированы, то есть покрыты непроводящим пластиковым покрытием. Одним заметным исключением являются заземляющие провода, которые обычно состоят из сплошной меди и либо изолированы зеленой оболочкой, либо неизолированы (голы).
Предупреждение
Многие большие провода в вашем доме находятся под напряжением от 120 до 240 вольт, часто называемым линейным напряжением, и к ним может быть очень опасно прикасаться. В вашем доме также есть несколько проводов, по которым проходит гораздо меньшее количество «низковольтного» тока. Они менее опасны, а у некоторых переносимое напряжение настолько низкое, что вероятность поражения электрическим током практически отсутствует. Однако пока вы точно не знаете, с какими проводами имеете дело, лучше относиться ко всем им как к опасным.
17 Основные инструменты для электромонтажных работ
01 из 06
Кабель NM
Ель / Марго Кавин
- Подходит для: Внутреннее использование в сухих помещениях
Неметаллический (NM) кабель, который часто называют «Romex» в честь одной популярной торговой марки, представляет собой тип электрической проводки, предназначенный для внутреннего использования в сухих местах. НМ — самый распространенный тип проводки в современных домах. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку. Кабель NM обычно содержит один или несколько «горячих» (токонесущих) проводов, нулевой провод и провод заземления.
Эти проводники изолированы белым (обычно нейтральным) и черным (обычно горячим) цветом для монтажа. Большинство кабелей NM имеют уплощенную трубчатую форму и незаметно проходят сквозь стены, потолок и пол вашего дома.
Наконечник
В качестве альтернативы кабелю NM отдельные провода могут быть проложены внутри жесткой или гибкой металлической или пластиковой трубки, называемой кабелепроводом. Кабелепровод обычно используется там, где проводка будет открыта, а не скрыта внутри стен, полов или потолков.
Почти вся проводка в розетках и светильниках в современном доме выполнена из кабеля НМ. Этот тип провода используется для скрытой проводки в стенах, так как он дешевле, чем использование трубопровода. Наиболее распространенные размеры и номинальная сила тока (ампер):
- Калибр 14 (цепи 15 А)
- Калибр 12 (цепи 20 А)
- Калибр 10 (цепи 30 А)
- Калибр 8 (цепи 40 А)
- 6-калибр (55-амперные цепи)
Кабель NM теперь продается с внешней оболочкой с цветовой маркировкой, указывающей на сечение провода:
- Белая оболочка обозначает кабель NM с проводниками 14 калибра.
- Желтая оболочка обозначает кабель NM с проводниками 12-го калибра.
- Оранжевая оболочка обозначает кабель NM с проводниками 10-го калибра.
- Кабель с черной оболочкой используется для проводов 6-го и 8-го калибра.
- Серая оболочка не используется для кабеля NM, но зарезервирована для подземного (UF) кабеля или кабеля служебного входа (SE или SER).
С кабелем NM опасно обращаться, когда проводники цепи находятся под напряжением.
Электрический кабель марки Romex и NM: руководство по покупке
02 из 06
Кабель UF
Ель / Марго Кавин
- Подходит для: Подземный провод для наружных светильников
Подземный фидер (UF) — это тип неметаллического кабеля, предназначенный для влажных мест и прямого закапывания в землю. Он обычно используется для питания наружных светильников, таких как фонарные столбы. Как и стандартный кабель NM, UF содержит изолированные горячие и нейтральные провода, а также неизолированный медный провод заземления. Но в то время как оболочка кабеля NM представляет собой отдельную пластиковую оболочку, оболочка кабеля UF представляет собой твердый пластик, который окружает каждый провод. Этот тип электрического провода также немного дороже, чем провод NM, из-за его прочной изоляции. Кабель UF обычно продается с серой внешней оболочкой.
Кабель UF также используется для проводки основных цепей и несет опасное напряжение, пока цепи включены.
03 из 06
Провод THHN/THWN
Ель / Марго Кавин
- Подходит для: Изолированные провода внутри кабелепроводов
THHN и THWN — это коды для двух наиболее распространенных типов изолированного провода, используемого внутри кабелепровода. В отличие от кабеля NM, в котором два или более индивидуально изолированных проводника (медных или алюминиевых) связаны внутри пластиковой оболочки, провода THHN и THWN представляют собой одиночные проводники, каждый из которых имеет свою цветовую маркировку изоляции. Вместо того, чтобы быть защищенным оболочкой кабеля NM, эти провода защищены трубчатым металлическим или пластиковым кабелепроводом.
Кабелепровод часто используется в незавершенных помещениях, таких как подвалы и гаражи, а также для коротких открытых участков внутри дома, например, для подключения проводки к мусоросборникам и водонагревателям. Цены на эти провода обычно аналогичны проводам NM (плюс стоимость кабелепровода). Буквы обозначают особые свойства изоляции проводов:
- T: Термопласт
- H: Термостойкий; HH означает высокую термостойкость
- Вт: Подходит для влажных помещений
- N: С нейлоновым покрытием для дополнительной защиты
Провода THHN и THWN имеют цветную оболочку, которая обычно используется для обозначения их функции в цепи:
- Провода питания: Черный, красный, оранжевый
- Нейтральные провода: Белый, коричневый
- Провода заземления: Зеленый, желто-зеленый
Провода THHN и THWN — это провода цепи, с которыми никогда нельзя обращаться, когда цепи включены.
Емкость для заполнения электрических кабелепроводов EMT и ПВХ
04 из 06
Низковольтный провод
Ель / Марго Кавин
- Подходит для: цепей, требующих 50 вольт или менее
Низковольтная проводка используется для цепей, обычно требующих 50 вольт или меньше. Несколько распространенных типов: провод ландшафтного освещения, соединения спринклерной системы, провод звонка (для дверных звонков), провода акустической системы и провода термостата. Размеры проводов варьируются от 22 до 12 калибра, и эти провода могут быть изготовлены из меди или алюминия. Провода низкого напряжения обычно изолированы и могут быть заключены в оболочку кабеля или объединены в витые пары, подобно проводу шнура лампы. Его следует использовать только для низковольтных приложений. Как правило, это очень маленькие провода, которые сильно отличаются от проводки стандартной цепи, и их стоимость, как правило, ниже, чем у других бытовых проводов.
С низковольтными проводами редко случаются серьезные удары, но все же всегда лучше отключать устройства перед работой с ними.
05 06
Телефон и кабель передачи данных
Ель / Марго Кавин
- Подходит для: Стационарные телефоны и подключение к Интернету
Телефонная проводка и проводка для передачи данных — это низковольтные провода, используемые для «стационарных» телефонов и подключения к Интернету, обычно из меди. Телефонные кабели могут содержать четыре или восемь проводов. Кабель категории 5 (Cat 5), наиболее распространенный тип бытовой электропроводки для передачи данных, содержит восемь проводов, свернутых вместе в четыре пары. Его можно использовать как для телефона, так и для передачи данных, и он предлагает большую емкость и качество, чем стандартный телефонный провод. Как и низковольтный провод, он часто дешевле, чем другие типы бытовой проводки, такие как кабели NM или UF.
Хотя проводка передачи данных действительно имеет небольшое напряжение, все, что ниже 30 вольт, обычно считается безопасным (бытовая цепь имеет напряжение около 120 вольт). Однако всегда существует опасность соприкосновения проводки передачи данных с бытовой проводкой, поэтому с ней следует обращаться осторожно и избегать прикосновения к оголенным проводам.
06 из 06
Коаксиальный кабель
Ель / Марго Кавин
- Подходит для: Проводка данных
Коаксиальный кабель становится менее распространенным благодаря использованию других форм передачи данных, таких как HDMI, для передачи телевизионных данных. Коаксиальный кабель представляет собой круглый кабель с оболочкой, который имеет внутренний проводник (обычно медный), окруженный трубчатым изолирующим слоем, окруженным трубчатым токопроводящим экраном из плетеной проволоки. Его можно определить по резьбовым соединителям, которые используются для соединения и соединения устройств.
Коаксиальный кабель когда-то был стандартом для подключения телевизоров к антенне или кабельным службам и до сих пор часто используется для подключения спутниковых антенн или для доставки телевизионных услуг по подписке в домашнюю точку распространения. Обычно он имеет черную или белую изоляцию и идеально круглую форму, что позволяет легко отличить его от кабелей электрических цепей NM. Коаксиальный кабель можно найти по доступным ценам в большинстве магазинов бытовой техники и электроники.
Незначительное количество напряжения, передаваемого сигналами по коаксиальному кабелю, делает очень маловероятным возникновение любого типа удара током — при условии, что кабели не соприкасаются с другим источником тока.
Выбор типа электрического провода
Независимо от того, заменяете ли вы старую проводку в своем доме или добавляете новые электрические провода, важно выбрать правильный тип. Всегда выбирайте электрический провод, предназначенный для той цели, для которой вы собираетесь его использовать. Например, во влажных местах на открытом воздухе всегда следует выбирать провод UF, чтобы обеспечить защиту электрической системы вашего дома от непогоды. Также следует учитывать силу тока и напряжение каждого провода, а провода должны быть согласованы с правильными потребностями каждого электрического проекта. Если вы не уверены, какой тип электрического провода вам нужен, полезно проконсультироваться с профессиональным электриком, прежде чем устанавливать какие-либо электрические линии в вашем доме.
Как читать этикетки на электрических проводах и кабелях
Источники статей
The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.
Купхальдт, Тони Р. и Джон Хогери. Прикладное промышленное электричество. Электробезопасность: насколько опасен электрический ток ? Университет штата Айова, 2020.
Все о типах, размерах и установке электропроводки
По
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 23.06.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джессика Врубель
Факт проверен Джессика Врубель
Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Марго Кавин
Большая часть того, что вам нужно знать для ремонта и реконструкции электрооборудования, включает в себя то, как его идентифицировать, как купить и как установить с правильными соединениями. Если вы планируете какой-либо электрический проект, лучше всего начать с изучения основ электромонтажных материалов и монтажа. Понимание основной терминологии проводки и определение наиболее распространенных типов проводов и кабелей поможет при исследовании проблем с проводкой и при выборе проводки для новых проектов установки и реконструкции.
Вот все основные элементы, которые вам нужно знать об электропроводке.
01 от 09
Ель / Марго Кавин
Правильный размер провода имеет решающее значение для любой электрической проводки. Размер провода указывает диаметр металлической жилы провода и основан на системе American Wire Gauge (AWG). Калибр провода относится к пропускной способности провода или к тому, какую силу тока провод может безопасно выдержать. Выбирая правильный провод, вы должны учитывать сечение провода, пропускную способность провода и то, для чего будет использоваться провод.
Провода, не соответствующие силе тока цепей, которые они обслуживают, могут создать значительный риск короткого замыкания и возгорания.
Смотреть сейчас: Как подобрать размер провода к силе тока цепи
02 от 09
Ель / Марго Кавин
Большая часть внутренней проводки выполняется с помощью неметаллического или NM кабеля, также известного под популярной торговой маркой Romex. Кабель НМ состоит из трех и более проводов, обернутых в гибкую пластиковую оболочку или оболочку. Он используется для большинства внутренних цепей, например, для розеток, выключателей, светильников и бытовой техники. Изучите основы кабеля NM, чтобы выбрать правильный тип для вашего следующего электрического проекта.
03 от 09
Ель / Марго Кавин
Цветовая маркировка используется как на внешней оболочке пучков электрических кабелей, так и на отдельных токопроводящих жилах внутри кабелей или внутри кабелепровода. Понимание этого цветового кодирования может помочь вам определить, для чего используется проводка, и поможет поддерживать согласованность в электрической системе.
Цвет кабеля зависит от размера проводов внутри кабеля и номинальной силы тока кабеля. Например, NM-кабель с белой оболочкой используется для 15-амперных цепей, а желтый NM-кабель рассчитан на 20-амперные цепи.
Окраска отдельных токопроводящих проводов обычно указывает не на размер или рейтинг, а скорее на стандартное или предпочтительное использование провода. Например, черный и красный провода обычно используются для токоведущих или «горячих» соединений, а белые провода обычно являются заземленными «нейтральными» проводниками. Для заземляющих проводов используются провода с зеленой изоляцией и неизолированные медные провода.
04 от 09
Ель / Марго Кавин
Электрические провода и кабели имеют маркировку, отштампованную или напечатанную на их изоляции или внешней оболочке. Эти маркировки предоставляют важную информацию о проводке и изоляции, включая размер и материал провода, тип изоляции, количество содержащихся проводов (внутри кабеля) и любые специальные номиналы или характеристики провода.
Хотя цвет провода или кабеля поможет вам сузить выбор в магазине, чтение и понимание этикеток на проводах — лучший способ убедиться, что вы получите материал с надлежащей оценкой для своего проекта.
05 от 09
Ель / Марго Кавин
Стандартный электрический кабель предназначен для прокладки внутри помещений, где он остается сухим и защищен стенами, потолком или конструкциями пола. Для наружных проектов или при прокладке проводки под землей необходимо использовать кабель для прямой прокладки, который можно прокладывать под землей с кабелепроводом или без него (в зависимости от местных строительных норм и правил). В кабеле для прямого захоронения отдельные проводники залиты твердым винилом, чтобы полностью защитить их от влаги.
06 от 09
Ель / Марго Кавин
Зачистка электрического провода включает удаление пластиковой изоляции вокруг металлического сердечника провода. Важно делать это аккуратно, чтобы не повредить металл. Процедура проста, но требует специального инструмента для зачистки проводов и понимания того, как им пользоваться. Это критически важный навык и инструмент для домашних мастеров в любом проекте электропроводки.
07 от 09
Ель / Марго Кавин
При прокладке отдельных электрических проводов внутри кабелепровода существует ограничение на допустимое количество проводов. Максимально допустимое число известно как «емкость заполнения», и это зависит от нескольких факторов, включая размер канала, сечение проводов и материал канала. Металлические (EMT), пластиковые (ПВХ) и гибкие кабелепроводы имеют разную заполняющую способность, даже если они номинально имеют одинаковый размер.
08 от 09
Ель / Марго Кавин
Электрический щит или сервисный щит — это точка распределения электроэнергии в домашней электросистеме. Именно здесь все отдельные цепи дома получают питание и где они защищены выключателями или предохранителями. Подключение электрического щита — это работа для лицензированного электрика, но домашние мастера должны иметь общее представление о том, как работает щит, и о важной роли, которую выключатели играют в любой системе.
09от 09
БэнксФото / Getty ImagesЭлектрический выключатель предоставляет средство для отключения питания электрической системы дома вне помещения. Обычно он устанавливается под электросчетчиком, либо на стене дома, либо на опоре электроснабжения коммунальной компании. Это сервисный выключатель. Не во всех домах есть специальный разъединитель. Они обычно используются, когда сервисная панель (которая также служит основным разъединителем) находится в помещении и поэтому недоступна для аварийно-спасательных служб или работников коммунальных служб. Как и электрические сервисные панели, разъединитель должен быть установлен лицензированным электриком.
Статья Источники
The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.
Контроль тока в электрических цепях . Фонд СК-12.
Типы электрических проводов и кабелей
Типы электрических проводов и кабелей
Завершить электрические работы дома своими руками
Как выбрать электрические провода?
Изучите различные типы электрических проводов и кабелей, используемых для электропроводки дома. Выбор провода является важным решением и зависит от ряда факторов.
Если вы планируете реконструировать интерьер своего дома или изменить существующую систему электропроводки, выбор правильного провода и других компонентов является важным решением.
Выбор электрических проводов зависит от назначения и электрической нагрузки, с которой должен безопасно работать электрический провод.
Типы основных электрических проводов и кабелей включают одножильный провод (одножильный провод, многожильный провод (многожильный провод), одножильные, двух- и трехжильные кабели, бронированный провод (бронированный кабель).
Система электропроводки дома также требует других тип неэлектрических проводов, таких как провод заземления, провод динамика, провод видеонаблюдения, кабель HDMI, телефонный провод и провод заземления.0003
Способность электрического провода выдерживать указанную электрическую нагрузку зависит от его размера (площади или диаметра) и других технических характеристик.
В этой статье вы узнаете о различных типах электрических проводов и кабелей, используемых для проектов электропроводки в жилых помещениях, о том, как выбирать провода, размеры проводов, калибры, номинальную силу тока и другие важные связанные темы.
Информация в этой статье поможет вам получить некоторые фундаментальные знания об основах электропроводки дома и о том, как выбрать электрические провода для вашего проекта «Сделай сам».
Типы электрических проводов и кабелей
Типы электрических проводов и кабелей
Полное руководство по домашней электропроводке
Содержание
- Что такое электрический провод?
- сплошная проволока и многожильный провод
- Что такое электрический кабель?
- Типы электрических проводов
- Как выбрать электрический провод?
- Стандарты AWG и SWG.
- Таблица номинальных характеристик электрических кабелей.
- Что такое электрическое напряжение?
- Что такое Электрический ампер?
- Основы электромонтажа.
Электрические провода передают электрический ток от главной панели управления к различным электрическим точкам, расположенным внутри распределительных щитов.
Термин «провод» часто используется для обозначения электрического кабеля. На электрическом жаргоне термин провод используется для обозначения проводника.
Принимая во внимание, что на электрическом жаргоне термин «кабель» означает просто провод с изоляционным покрытием. Однако общепринято называть кабель проводом, который в основном используется для домашней электропроводки.
Электрические провода состоят из металлического проводника, по которому фактически протекает электрический ток. Для изготовления электрических проводов используются различные типы металлических проводников.
Электрический провод состоит либо из одного проводника, либо из нескольких проводников, скрученных вместе в виде одного проводника.
Все электрические провода имеют покрытие из изоляционного материала, такого как ПВХ или резина, для предотвращения контакта между двумя проводами.
Защитный изоляционный кожух на проводе также защищает пользователя. По проводам протекает электрический ток, и любое случайное прикосновение может привести к поражению плода электрическим током.
О качестве электрического провода судят по чистоте материала его проводника, а также по качеству и толщине изоляционного материала, используемого в проводе.
Типы электрических проводов и кабелей
Одножильный провод и многожильный провод представляют собой два основных типа проводов в зависимости от количества электрических проводников, присутствующих в проводе.
Одножильный провод называется сплошным проводом или одножильным проводом. Принимая во внимание, что провод с несколькими проводниками, связанными вместе, называется многожильным проводом.
В одножильных проводах для протекания электричества используется один проводник. Сплошная проволока более прочная, но ей не хватает гибкости. Многожильная проволока относительно более гибкая по сравнению со сплошной проволокой и может легко сгибаться в соответствии с формой канала.
Провода в основном используются в электропроводке дома, размещаемой внутри водовода. Электрические провода используются для соединения электрических цепей с главным щитом управления
В зависимости от типа системы электропроводки электрические провода могут быть размещены внутри кожуха и кабелепровода заглушки. В случае скрытой системы электропроводки провода укладываются внутри трубы ПВХ, скрытой в стене.
Электрики используют как одножильные, так и многожильные провода в зависимости от применения и требований к гибкости провода.
Выбор типа проводов, номинальной мощности и других технических характеристик зависит от плана электропроводки дома.
Типы электрических проводов и кабелей
Отдельный металлический проводник на электрическом жаргоне называется проводом. Принимая во внимание, что провод (проводник) с изоляционным покрытием называется кабелем.
Говоря простым языком, любой проводник с изоляционным слоем называется кабелем. В зависимости от количества проводников кабель может быть одножильным, двухжильным или многожильным кабелем.
Электрические кабели, обычно продаваемые на рынке под различными торговыми марками. В большинстве стран действует единый стандарт (AWG и SWG) для электрических кабелей, который определяет номинальную мощность и другие технические характеристики.
Электрические кабели состоят из трех важных частей. Самым внутренним компонентом кабеля является металлический проводник, средний слой называется диэлектриком (изоляционным материалом), а самый внешний слой называется оболочкой.
Различные типы кабелей используются для электромонтажных работ в доме. Технические характеристики кабелей включают бронированный кабель и погружной кабель.
Бронированный кабель поставляется с дополнительным слоем брони, защищающим провод от физических повреждений. Эти кабели используются для подземных электрических соединений.
Типы электрических проводов и кабелей
В электромонтажных работах дома используются различные типы электрических кабелей. Тип используемого кабеля зависит от характера его применения и номинальной емкости.
В зависимости от материала проводника, типы кабелей включают медные и алюминиевые кабели. Точно так же, в зависимости от использования, типы кабелей включают кабели общего назначения и подземные бронированные кабели.
Типы кабелей также определяются на основе площади поперечного сечения проводника. В таблице номинальных характеристик кабелей площадь поперечного сечения проводника указана в квадратных миллиметрах с соответствующей допустимой нагрузкой по току в амперах. .
Некоторые известные электрические бренды предлагают кабели с дополнительными характеристиками, такими как двойной ПВХ и кабель с огнестойкими свойствами.
Электромонтажные работы в доме также требуют других типов проводов и кабелей, которые не проводят электрический ток. Эти кабели являются неотъемлемой частью системы электропроводки дома.
К неэлектрическим кабелям относятся телефонные кабели, кабель видеонаблюдения, провода громкоговорителей, кабель HDMI, коаксиальные кабели и заземляющий провод. Заземляющий провод представляет собой специальный провод без изоляционного покрытия.
Типы электрических проводов и кабелей
Электропроводка дома обычно требует различных типов проводов (технически кабелей) для проекта электропроводки.
Например, вам может понадобиться армированный кабель, соединяющий внешний электрический столб с главным щитом управления вашего дома.
Аналогично, для внутренней электропроводки дома нам также потребуются различные типы электрических кабелей (можно назвать проводом) с разной номинальной мощностью (указанной как сила тока).
Выбор кабелей зависит от схемы электроснабжения дома. План электрической разводки показывает, как электрическая нагрузка для различных помещений распределяется по количеству цепей.
План расположения также определяет расположение кабелей от главного щита управления до электрических распределительных щитов назначения. В зависимости от электрической нагрузки на цепь выбираются электрические провода с заданной силой тока.
Например, для электрических цепей, которые используются для самых высоких электрических нагрузок, таких как комнатный обогреватель, гейзер с горячей водой и кондиционер (AC), обычно требуется кабель сечением от 4 мм до 6 мм или даже кабель большего размера, поддерживающий ток 50 ампер.
Аналогичным образом, для кабелей, используемых в цепях с минимальной электрической нагрузкой, таких как светодиодные лампы, потолочные вентиляторы и т. д.), обычно требуется кабель сечением от 0,75 до 1,5 кв. мм, поддерживающий силу тока до 7 ампер.
Точный размер кабелей Требуемая мощность рассчитывается в соответствии с подробным расчетом электрической нагрузки. Вы можете обратиться к таблице номинальных размеров кабеля (также называемой таблицей проводов), чтобы найти номинальную емкость провода.
Площадь поперечного сечения кабеля | Cable Current Rating | Circuit Braker MCB | |||||
1. 5 Sq.mm | 7.9 — 15.9 Ampere | 8 Ampere | |||||
2.5 Sq.mm | 15,9 — 22 Ампер | 15 Ампер | |||||
4 кв. Мм | 22 — 30 Ампер | 20 AMPERE 0003 | |||||
6 кв.мм | 30 — 39 Ampere | 30 AMPERE | |||||
10 SQ. MM 193 | |||||||
10 SQ.MM 9112 | |||||||
. | |||||||
16 кв. Мм | 39 — 54 Ampere | 60 Ampere | |||||
25 SQ.MM | 17 39 — 54. 544pere | 19 39 — 54 — 54 — 54.54 — 54.54 — 54.54 — 54. 54. 54. 54. 54. 54. 54. 54. 54. 54. 54. 54. 54. 544pere 9112 2 | 17 39 — 54 — 54. 54. 54.54 — 54. 54. 54.0003 | 80 Ampere | |||
50 кв.м.мм | 54 — 72 Ampere | 125 AMPERE 211118 | 125 AMPERE 21318 | 125 AMPERE 21118 | 125 AMPERE 13118 | . | 150 Ampere |
95 кв. М | 117 — 141 Ampere | 200 AMPERE |
Electrical Measure | Used For Measuring | Depends On |
Voltage | Pressure | Electric Supply |
Ampere | Ток | Размер и номинал провода |
Сопротивление | Тип проводника | |
Глава | Требование к мощности | ГАДИНГА GADGET |
, как и AMPERE, используется для измерения. ЭЛЕКТРОМА. Короче говоря, ампер сокращенно ампер. Термин сила тока используется для обозначения силы электрического тока в амперах.
Мощность в ваттах — это единица измерения потребляемой электроэнергии. Термин «мощность» связан с потребностью гаджета в электроэнергии.
Например, устройствам с большим энергопотреблением, таким как комнатные обогреватели, водяные гейзеры, кондиционеры (AC), обычно требуется высокая электрическая мощность для работы.
Типы электрических проводов и кабелей
Другие связанные темы
6 типов электропроводки для вашего дома
Все электрические проекты имеют одну общую черту: электропроводка. При установке новой проводки очень важно знать, какой тип провода или кабеля вам нужен. Базовые знания о типах электропроводки помогут вам узнать больше о существующих цепях в вашем доме. Например, вам будет проще определить, какой провод куда идет, глядя в распределительную коробку.
Современные дома и дома, построенные после середины 1960-х годов, в целом имеют аналогичные типы проводов. Кроме того, любая новая проводка должна соответствовать требованиям, установленным местными строительными нормами или национальными электротехническими нормами. Электропроводка — это подключение проводов и кабелей к различному оборудованию и устройствам, таким как приборы, выключатели, светильники, розетки и т. д., к главному распределительному щиту.
Кабель и провод
Важно понимать некоторые основные термины, используемые при описании проводки. Электрический провод — это проводник, материал, который проводит электричество. Для бытовой проводки используется либо медь, либо алюминий (или алюминий с медным покрытием), хотя алюминий больше не используется. Это может быть многожильный провод или сплошной металлический проводник, и в большинстве случаев он изолирован с использованием непроводящего пластикового покрытия.
С другой стороны, кабель представляет собой комбинацию двух или более проводов, собранных в одной оболочке. В современных домах кабель NM (неметаллический) является наиболее распространенным типом. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку, и содержит:
- один или несколько «горячих» (токонесущих) проводов
- нулевой провод
- провод заземления
1. кабель NM
Наиболее распространенным типом домашней электропроводки является кабель NM, также известный как кабель Romex, по названию самого популярного бренда электропроводки. Кабели NM содержат три или более отдельных проводников, обернутых вместе в оболочку, которая представляет собой гибкую пластиковую оболочку.
Этот тип кабеля обычно используется для сухой внутренней проводки дома, включая приборы, светильники, выключатели и розетки. Сегодня кабели NM имеют цветовую маркировку, что означает, что внешняя оболочка кабеля имеет разные цвета для обозначения сечения провода. Вот наиболее распространенные кабели NM, которые вы, скорее всего, найдете в современных домах:
- 6-калибр, 55-амперные цепи поставляются с черной оболочкой
- 8-калиберные, 40-амперные цепи поставляются с черной оболочкой
- Цепи 10 калибра, 30 А поставляются с оранжевой оболочкой
- Цепи 12 калибра, 20 А поставляются с желтой оболочкой
- Цепи 14 калибра, 15 А поставляются с белой оболочкой
Серая оболочка предназначена для подземных работ ( УФ) кабель.
2. Бронированный кабель
Когда речь идет об электропроводке дома, местные постановления более строги, чем национальные нормы. Вот почему вы можете обнаружить, что в некоторых областях кабели NM не разрешены для использования, и в этих местах вместо них используются армированные кабели или кабели переменного тока.
Электропроводка переменного тока, также известная как BX, восходит к началу 1900-х годов и имеет гибкую металлическую оболочку, обеспечивающую дополнительную защиту внутренних проводников. В коммерческих зданиях или жилых домах высотой более трех этажей нельзя использовать кондиционер.
3. Подземный питательный кабель
UF (подземный подводящий кабель) — это кабель NM, специально разработанный для влажных мест и прямого прокладки в земле. При прокладке проводов под землей или на открытом воздухе вам необходимо использовать кабель UF. Другой вариант, который выбирают электрики, — это использование подземного трубопровода из ПВХ и протягивание проводов через него.
Этот тип кабеля обычно используется для питания наружных светильников и состоит из изолированного горячего и нейтрального провода, а также оголенного провода заземления. В отличие от кабеля NM, кабель типа UF имеет сплошную пластиковую оболочку вокруг каждого провода и имеет серую внешнюю оболочку. Кроме того, этот тип кабеля можно использовать для разводки основных цепей.
4. Низковольтный провод
Низковольтный провод используется для цепей с напряжением менее 50 вольт. Этот тип проводки является правильным выбором для объектов, не требующих большого количества электроэнергии, таких как дверные звонки, термостаты, спринклерные системы или ландшафтное освещение.
Низковольтная проводка варьируется от 12 до 22 калибра и либо изолирована, либо покрыта кабельной оболочкой. Несмотря на то, что низковольтные провода обычно не вызывают ударов током, все же рекомендуется выключать устройства перед началом работы с ними.
5. Провод THHN/THWN
Двумя наиболее распространенными типами изолированных проводов являются THHN и THWN. В отличие от кабеля NM, это одиночные жилы, каждая из которых имеет свою изоляцию с цветовой маркировкой. И они защищены пластиковым или трубчатым металлическим трубопроводом.
- Горячие провода черного, оранжевого или красного цвета;
- Нейтральные провода белые или коричневые;
- Провода заземления зеленого или желто-зеленого цвета.
Что касается изоляции, буквы указывают на ее свойства:
- T означает термопласт;
- H означает термостойкий, а HH означает очень термостойкий;
- W означает Номинальный для влажных помещений;
- N означает с нейлоновым покрытием для дополнительной защиты.
Эти типы проводов следует использовать в таких местах, как подвалы или гаражи, а также внутри дома, только для коротких открытых участков, например, для подключения проводов к водонагревателям или мусоропроводам. Поскольку это провода цепи, их нельзя трогать при включенных цепях.
6. Телефон и кабель передачи данных
Телефоны и интернет-провода используют низковольтные провода. Хотя наиболее распространенным типом кабеля для этого является Cat (Category) 5, ваш телефонный кабель и кабель для передачи данных могут иметь от четырех до восьми проводов. Кабель категории 5 состоит из восьми проводов, скрученных вместе в четыре пары, и является наиболее эффективным типом для телефона и передачи данных. Кроме того, кабель категории 5 обеспечивает большую пропускную способность и качество, чем стандартный телефонный провод.
Несмотря на то, что проводка данных не находится под высоким напряжением, по-прежнему опасно соприкасаться проводкой данных с домашней проводкой. Так что относитесь к нему бережно и не касайтесь оголенных проводов.
Простая модернизация электрооборудования может повысить качество вашей жизни
Правильная модернизация электрооборудования может значительно улучшить стоимость и внешний вид любого дома или предприятия. Вы будете поражены тем, насколько правильная модернизация электрооборудования может изменить ваш дом или бизнес. Убедитесь, что когда вы выбираете электрическую компанию для улучшения вашего дома, и вы решили довести свое улучшение до уровня, когда вам требуется электрическая модернизация, что техник в компании имеет хорошие рабочие знания и опыт, чтобы правильно направлять вы в этой области.
Когда вы решите провести модернизацию, наши хорошо обученные и сертифицированные электрики обладают всем опытом и знаниями, необходимыми для выполнения вашего проекта по модернизации электрощита от начала до конца, с минимумом суеты и беспокойства. Please contact us right away at 310-800-2401
First Name *
Last Name *
Email *
Phone *
Project Type * Project Type*CommercialResidentialIndustrial
Адрес проекта *
Город *
StateStateCA
Почтовый индекс *
Подробная информация о проекте
Служба конфиденциальности и применение Политики конфиденциальности Google.Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.
О нас
Если вы владелец дома или бизнеса в радиусе 20 миль от Редондо-Бич и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.
Как с нами связаться
Чтобы составить предварительную смету для бесплатной оценки, выполненной настоящим квалифицированным электриком, позвоните нам.
(310) 800-2401
Почтовый адрес
Penna Electric
4825 Rosecrans Ave
Hawthorne, CA
. Типы проводов, обычно используемых в доме
- ПОСЛЕДНЕЕ ОБНОВЛЕНИЕ: 8 февраля 2022 г.
- Без комментариев
- Последнее обновление: 8 февраля 2022 г.
Если мы посмотрим вокруг нашего дома, почти все работает на электричестве. Будь то внутри дома или снаружи, нам нужно бесперебойное и бесперебойное электроснабжение. Для этого нам нужно найти соответствующие типы проводов и кабелей.
Обычно провода и кабели считаются одним и тем же. Однако они не совсем одинаковы. Несмотря на то, что они проводят электрический ток, провод представляет собой единый электрический проводник, тогда как кабель представляет собой пучок проводов, покрытых общей оболочкой. Поэтому базовые знания о типах электропроводки при установке новой электропроводки в доме необходимы. Помимо этого, знание проводки может рассказать вам о схемотехнике.
Различные типы проводов, используемых в домах:
Прежде чем мы начнем, давайте поймем, что электрический провод — это тип проводника, который проводит электричество. В бытовой электропроводке эти проводники обычно изготавливаются из меди или алюминия (или алюминия с медной оболочкой), которые представляют собой либо сплошные металлические проводники, либо многожильные провода. В бытовой электропроводке большинство проводов изолировано или, другими словами, обернуто непроводящим пластиковым покрытием. Однако заземляющие провода обычно изготавливаются из твердой меди с зеленой оболочкой, но в некоторых случаях они неизолированы (оголены).
Одним из наиболее распространенных проводов, используемых в современном домашнем хозяйстве, является неметаллический (НМ) кабель. Этот кабель состоит из двух или более отдельных проводов, покрытых пластиковой оболочкой. Кабели NM обычно состоят из нейтрального провода, провода заземления и одного или нескольких токонесущих проводов.
Вместо кабелей NM вы также можете установить отдельные провода в гибкую или жесткую металлическую или пластиковую трубку, известную как кабелепровод. Кабелепровод используется, когда проводка открыта и не скрыта в полу, стенах или потолке. Кабелепроводы нельзя трогать, так как они находятся под более высоким напряжением в цепи. В доме есть несколько проводов с низким напряжением, а некоторые даже с таким низким напряжением, что они не могут вас ударить током. Тем не менее, все провода следует считать опасными, пока вы не узнаете, с какими типами проводов вы имеете дело.
1. Кабель NM
Кабели NM представляют собой провод, используемый в цепях, специально предназначенных для использования в сухих помещениях. Как правило, кабели NM имеют плоскую форму, чтобы их можно было незаметно проложить через дом, стены и полы. В современном доме почти вся проводка в розетках и освещение выполнены кабелем NM. Вот наиболее распространенные размеры и номинальная сила тока:
- 6-калибр (55-амперные схемы)
- 8-й калибр (40-амперные цепи)
- 10-й калибр (30-амперные цепи)
- 12-й калибр (20-амперные цепи)
- 14-й калибр (15-амперные цепи)
В настоящее время кабели NM имеют цветную маркировку оболочек, указывающую на их сечение:
- Для проводов 6 и 8 калибра используется кабель с черной оболочкой.
- Оранжевая оболочка используется для проводников 10-го калибра.
- Кабель NM с желтой оболочкой означает, что он должен использоваться с проводником 12-го калибра.
- Для проводников 14-го калибра используется кабель NM с белой оболочкой. 9Кабели 0022
- NM обычно не имеют серой оболочки, но они зарезервированы для подземных кабелей.
Важно отметить, что кабели NM опасны в обращении, так как они находятся под высоким напряжением.
2. Кабель UF — подземный фидер
UF означает подземный фидер, этот тип кабеля предназначен для прокладки под землей и особенно во влажных местах. Кабели UF обычно используются для питания светильников наружного освещения, таких как фонарные столбы. Как и кабель NM, UF также включает в себя изолированные нейтральный и горячий провода, а также неизолированный провод заземления. Однако оболочка обоих проводов делает их разными. В то время как кабель NM покрыт отдельной пластиковой оболочкой, кабель UF покрыт сплошным пластиком, окружающим каждый провод. Кабель UF обычно используется в проводке основных цепей. Что еще более важно, он несет высокое напряжение, когда цепи включены.
3. Проволока THHN/THWN
В то время как код THHN — термопластичный высокотермостойкий нейлон, код THWN — термопласт, термостойкий и водостойкий. Эти изолированные кодированные провода обычно используются внутри кабелепровода. THHN и THWN — это одиночные проводники, в отличие от кабеля NM, в котором более двух отдельных изолированных проводников сгруппированы и покрыты пластиковым покрытием. Эти провода защищены пластиковым кабелепроводом или металлической трубкой вместо оболочки кабеля NM.
Кабелепроводы обычно используются в таких местах, как гаражи, подвалы и небольшие участки внутри дома. Такая проводка также идеальна для водонагревателей и мусоросборников. И THWN, и THNN имеют оболочку с цветовой маркировкой, например:
- Черный, оранжевый и красный для проводов под напряжением
- Белый и коричневый для нейтральных проводов
- Зеленый и желто-зеленый для проводов заземления
Обратите внимание, что эти провода типы и провода цепи нельзя трогать, когда цепь включена.
4. Низковольтный провод
Когда цепи работают при напряжении менее 50 вольт, требуется низковольтная проводка. Несколько приборов, таких как спринклерные системы, ландшафтное освещение, акустические системы, дверные звонки и термостаты, подключены к низковольтным проводам. Размеры проводов варьируются от 12 до 22 калибра. Провода низкого напряжения обычно изолированы и покрыты кабельной оболочкой или используются в виде витых пар. Эти провода, как правило, имеют очень маленькие размеры и должны использоваться только для низковольтных приложений. Низковольтные провода редко сильно бьют людей током, но рекомендуется отключать устройства перед их ремонтом.
5. Телефонный и информационный провод
Эти типы проводов используются для подключения к Интернету и телефонам и являются низковольтными проводами. В то время как телефонный кабель может иметь от четырех до восьми проводов, кабель категории 5 или 5, который является наиболее часто используемым бытовым проводом для передачи данных, может содержать восемь проводов, свернутых вместе в пары по четыре. Эти провода используются для телефона и передачи данных и обеспечивают лучшее качество, чем стандартный телефонный провод.
Несмотря на то, что телефонные провода и провода передачи данных имеют очень небольшое напряжение, они могут соприкоснуться с домашним проводом (по нему может быть около 120 вольт) и привести к летальному исходу. Поэтому даже с телефонными проводами и проводами передачи данных нужно обращаться с осторожностью.
6. Коаксиальный кабель
Этот тип провода когда-то регулярно использовался для подключения телевизора к антенне, спутниковых антенн, доставки кабельных услуг и многого другого. Однако в настоящее время он используется реже, так как другие формы проводки, такие как HDMI для передачи данных, с годами выросли. Коаксиальные кабели обычно имеют черно-белую изоляцию и идеально круглую форму, что отличает их от кабелей NM. Внутренняя жила этого кабеля обернута трубчатым изоляционным слоем, который дополнительно покрыт плетеной проволокой. Он несет очень низкое напряжение, поэтому маловероятно, что он может кого-то ударить током. Однако, если они соприкасаются с другими проводами, они могут быть опасны. Поэтому рекомендуется не трогать оголенные провода.
Вот несколько типов коаксиальных кабелей:
● Жесткий коаксиальный кабель или кабель Heliax
Жесткие коаксиальные кабели также известны как кабели Heliax. Это толстый кабель со сплошным проводником в центре, сделанным из меди, а экран изготовлен из медных или серебряных трубок. Жесткие кабели особенно используются для высокочастотного вещания. Он имеет возможность нести десятки сотен каналов.
● Излучающий или негерметичный коаксиальный кабель
Излучающие или негерметичные коаксиальные кабели специально предназначены для излучения РЧ-волн. Экран кабеля имеет заранее запланированные прорези, настроенные на определенную длину волны радиочастоты, чтобы обеспечить двустороннюю утечку между передатчиком и приемником. Этот тип кабеля идеально подходит для мест, где установка антенны невозможна, например, в шахтах лифтов и подземных тоннелях.
● Коаксиальный кабель RG-6
Этот кабель чаще всего используется для передачи сигналов как в жилых, так и в коммерческих зданиях. Изготовлен из жесткого медного провода с пластиковой изоляцией, обернутой алюминиевой фольгой и дополнительно покрытой оплеткой для дополнительной защиты от внешних помех. Эти типы проводов обычно используются для передачи аудиовизуальных сигналов, таких как спутниковое телевидение, кабельное телевидение и радио.
● Полужесткий коаксиальный кабель
Полужесткие коаксиальные кабели имеют внешнюю оболочку из твердой меди и внутренний проводник. Благодаря своей трубчатой форме он обеспечивает защиту от помех. Однако этот кабель достаточно жесткий и его нельзя сгибать после изготовления.
● Жесткий линейный коаксиальный кабель
Это модифицированный тип полужесткого кабеля, состоящий из двух концентрических трубок или экранов, обеспечивающих защиту от сильных сигналов питания. Эти кабели также нельзя сгибать, и по этой причине колена и межблочные соединения используются, когда требуется сгибание. Эти кабели идеально подходят для передачи сигналов высокой мощности между передатчиком и антенной 9.0003
Понимание размеров проводов
Очевидно, что существует много типов проводов, и когда дело доходит до понимания типов электропроводки, вы должны понимать размеры проводов и кабелей. Разные провода имеют разное назначение, но с несколькими типами проводов необходимо знать правильный калибр и правильный размер провода.
Размеры проводов обычно измеряются с помощью AWG или американской системы калибра проводов. Калибр проволоки означает, что чем меньше номер калибра проволоки, тем больше диаметр проволоки. Размер провода влияет на величину тока, который может безопасно пройти через него. Некоторые из распространенных размеров проволоки: 14-, 12-, 10-, 8-, 6- и 2-калибра. Кроме того, каждый провод калибра может проводить определенное количество электрического тока. Амперная мощность стандартных изменяется в соответствии с манометром.
Калибр проволоки: почему это важно?
Автоматические выключатели и предохранители защищают провода от перегрузки и перегрева, но не обеспечивают полной защиты. Эти устройства срабатывают или взрываются, когда провода подслушивают до опасной точки. Поскольку они не являются надежными, важно понимать номинальную силу тока цепи, прежде чем подключать слишком много приборов.
Потенциально опасно подключать устройства, которые потребляют больше энергии, чем рассчитано сечение провода. Например, использование 15-амперной цепи для питания 20-амперного нагревателя может представлять явную опасность. Если автоматический выключатель не работает должным образом, нагреватель будет потреблять больше энергии, чем могут выдержать провода, и это может вызвать пожар. Тем не менее, подключение устройства, требующего меньшего напряжения, к цепям с большей силой тока и проводами большего сечения вполне допустимо.
Заключительные мысли
Прежде чем приступить к электрическому проекту в вашем доме, важно понимать различные типы электропроводки, их калибры и номинальную силу тока. Исходя из требований, вы должны выбрать провод и должны быть осторожны при обращении с проводами, которые несут высокое напряжение питания.
Типы проводов, обычно используемых в доме Часто задаваемые вопросы:
1. Сколько существует типов проводов?
В основном существует шесть типов проводов, используемых как в жилых, так и в коммерческих целях. Они упомянуты ниже:
1. Кабель НМ
2. Кабель УФ
3. Кабель THNN/THWN
4. Низковольтный провод
5. Телефон и кабель передачи данных
6. Коаксиальный кабель
2. Каковы 5 хороших электрических проводников?
Медь, золото, серебро, сталь, алюминий и латунь являются одними из лучших электрических проводников. Из этого списка медь, золото и серебро являются наиболее проводящими металлами. В этот список также входят сплавы, поскольку форма и размер вещества могут влиять на его проводимость.
