Провод, шнур или кабель?

Любое электрооборудование (бытовые приборы, телевизоры, компьютеры и т. д.) не может работать без электропитания, которое, в свою очередь, невозможно подвести без использования проводов, кабелей и шнуров. Давайте разберемся, в чем же отличие и почему важно правильно определить, чем является конкретный экземпляр.

Для того чтобы определить, что является кабелем, проводом и шнуром, обратимся к стандарту ГОСТ 15845-80 “Изделия кабельные. Термины и определения”, где даны следующие определения:

– электрический кабель: кабельное изделие, содержащее одну или более изолированных жил (проводников), заключенных в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня, и пригодное, в частности, для прокладки в земле и под водой;

– электрический провод: кабельное изделие, содержащее одну или несколько скрученных проволок или одну или более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься легкая неметаллическая оболочка, обмотка и (или) оплетка из волокнистых материалов или проволоки, и не предназначенное, как правило, для прокладки в земле;

– электрический шнур: провод с изолированными жилами повышенной гибкости, служащий для соединения с подвижными устройствами.

Как видно из определений, кабель, в отличие от провода, это изолированный проводник, подходящий для прокладки в земле и под водой. Провода же служат для использования внутри помещений или для воздушных линий передачи электроэнергии и могут иметь как цельные жилы, так и состоять из тонких скрученных проволок (гибкие провода). Стоит отметить, что в международной классификации нет различия между проводами и кабелями, и это дополнительно может дезориентировать.

Шнуры – это изделия, которые “доставляют” электроэнергию от розетки до прибора, и, чтобы точнее разобраться в их конструкции, обратимся к стандарту ГОСТ IEC 60799-2011 “Электроустановочные устройства. Шнуры-соединители и шнуры для межсоединений”.

Стандарт делит шнуры на шнуры-соединители, согласно определению, это “комплект, состоящий из гибкого кабеля или шнура, армированного одной опрессованной вилкой и одной опрессованной розеткой, предназначенный для соединения электроприбора или электрооборудования с источником энергии” и шнуры для межсоединений – “комплект, состоящий из гибкого кабеля или шнура, армированного одной опрессованной штепсельной розеткой и одной опрессованной соединительной розеткой, предназначенный для передачи электрической энергии от одного электроприбора или электрооборудования к другому”.

Значит, питание, например, к компьютеру приходит через шнур-соединитель, а если от системного блока питается монитор, то уже через шнур для межсоединений.

А если вилка или розетка есть только с одной стороны, то это вообще не шнур и требования к такому изделию будут определены в стандарте ГОСТ IEC 60884-1-2013 “Соединители электрические штепсельные бытового и аналогичного назначения”, где дано определение: “опрессованные вилки и переносные розетки (non-rewirable plug or non-rewirable portable socket-outlet): вилки и розетки, сконструированные так, что они являются одним целым со шнуром после соединения, произведенного изготовителем”.

Выше описаны далеко не все различия, учитываемые при идентификации того, что заявители часто называют кабелем. Каждое из изделий может представлять различные риски и должно иметь свои решения по их минимизации. Для каждого типа разработаны стандарты, содержащие обязательные требования и включенные в технические регламенты Евразийского экономического союза (Таможенного союза), чтобы обеспечить уверенность в безопасности продукции, поставляемой на наш рынок.

Поэтому крайне важно правильно идентифицировать продукцию.

Соединение проводов СИП между собой

В настоящее время частное строительство находится на стадии активного развития. Многие жители нашей страны все чаще предпочитают выполнять строительные и сопутствующие работы самостоятельно, в том числе и проводить электросеть с последующим ее подключением. В связи с этим вопрос о том, как соединить два СИП провода, является актуальным.

СИП – это самонесущий силовой изолированный провод, который часто применяется для монтажа воздушных электрических сетей. В отличие от аналогичных проводов, такой кабель обладает рядом преимуществ:

  • безопасность монтажа. СИП имеет уникальную конструкцию и многослойную защиту, благодаря которой достигается абсолютная безопасность при монтаже. Но если вы не имеете специального образования и ряда навыков, то самостоятельный монтаж должен осуществляться со строгим соблюдением технических требований
  • надежность.
    Напряжение передается по кабелю в любых погодных условиях, даже неблагоприятных
  • вариативность. Все типы СИП различаются не только размером сечения, но и количеством жил, а также способом их изоляции
  • устойчивость к воздействию внешних факторов. Провода изготовлены из специальных материалов, устойчивых к влиянию атмосферных явлений. Даже при очень низкой температуре воздуха они остаются гибкими и мягкими

Другие исполнители на Юду

  • Семен

    Рейтинг: 5

  • Валерий

    Рейтинг: 4,9

  • Антон

    Рейтинг: 5

  • Александр

    Рейтинг: 5

  • Михаил

    Рейтинг: 5

Найти мастера

Различные виды СИП могут отличаться размером сечения.

Чтобы правильно соединить два провода между собой, необходимо знать их основные характеристики.

Виды СИП проводов

Огромным плюсом использования проводов данного типа является возможность соединения между собой двух и более кабелей различного сечения. Однако специалисты не рекомендуют соединять провода кардинально различных диаметров. Хороший контакт возможен только при соединении двух и более проводов либо одинакового, либо соседнего сечения. Различают СИП провода следующих видов:

  • СИП-1 – провода данного типа отличаются тем, что в них все медные жилы, кроме нулевой, изолированы специальным материалом
  • СИП-2 – в этих проводах также изолированы все жилы, кроме нулевой. Отличие заключается в способе изоляции – здесь используется материал со специальными молекулярными поперечными сечениями
  • СИП-3 – рекомендуется для монтажа электросети в частных домах. Отличительная особенность заключается в конструкции провода – здесь всего одна жила из алюминия, которая изолирована материалом со светостабилизированными частицами. При его покупке специалист рекомендуют спрашивать у продавца сертификат качества
  • СИП-4 – характеризуется отсутствием нулевой жилы. Все жилы тщательно изолированы специальным материалом, благодаря чему достигается абсолютная герметичность
  • СИП-5 – провода такого типа используются в основном для прокладки электрических сетей на производствах, в городах или между населенными пунктами. Отличительная особенность – каждая жила помещается в специальную коробочку. Самостоятельно соединить провода данного типа практически невозможно

Если вам необходимо соединить два СИП провода между собой, причем вы стремитесь сделать надежный и безопасный во всех отношениях контакт – перед тем, как приступить к действию, проконсультируйтесь со специалистами. Далеко не все провода можно соединять между собой. К примеру, толстый провод с сечением 4 мм очень сложно правильно соединить с кабелем, который имеет сечение 1,5 мм. Здесь необходимо соблюдать определенную последовательность, а любое отступление от технических рекомендаций может привести к проблемам в дальнейшей эксплуатации электросети.

Способы соединения СИП кабеля

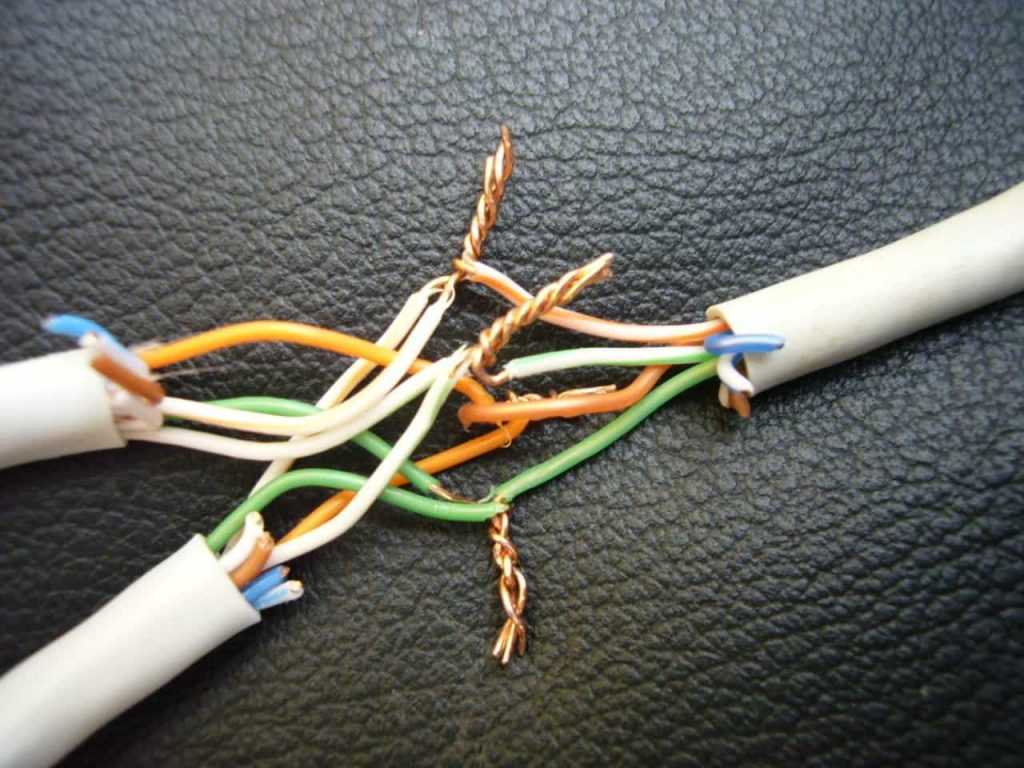

Существует несколько способов соединения двух СИП кабелей разного или одинакового сечения. Самый простой из них – скручивание с последующей спайкой. Чтобы соединить провода между собой, выполните следующие действия:

  • зачистите медные жилы обоих проводов (достаточно будет двух-трех см)
  • приложите их друг к другу и тщательно скрутите. Обратите внимание, что расстояние между жилами должно быть минимальным. При образовании больших зазоров контакт будет не достаточно качественным
  • при помощи специального аппарата осуществите сварку и спайку двух концов
  • тщательно изолируйте место соединения

В качестве изоляции можно использовать специальную клейкую ленту или колпачки, которые предназначены специально для этой цели.

Соединить два СИП кабеля между собой можно также с помощью простых болтов. Стоит отметить, что созданное таким способом соединение, по мнению профессиональных электриков, является самым качественным, надежным и долговечным. Процесс соединения отличается простотой – соединить два провода можно самостоятельно в короткие сроки. Для этого необходимо выполнить ряд процедур:

  • зачистить жилы обоих проводов. В данном случае длина зачищаемого участка зависит от объема болта
  • зачищенную жилу загнуть в форме петли
  • петлю надеть на болт
  • сверху расположить промежуточную шайбу

Далее на шайбу надевается гайка, которую необходимо тщательно затянуть, а затем проверить прочность соединения.

Есть и другие способы соединения двух СИП проводов, но все они требуют наличия определенных навыков и специальных инструментов, поэтому используют их крайне редко, тем более для прокладки частной электросети.

Как работает YouDo?

Опишите

свою задачу и условия. Это бесплатно и займёт 3–4 минуты

Получите отклики

с ценами от исполнителей. Обычно они приходят в течение 30 минут

Выберите

подходящего исполнителя и обсудите сроки выполнения

Похожее задание

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Оставьте свою реакцию, если было полезно

Скачайте приложение и пользуйтесь YouDo где угодно

Наведите камеру телефона на QR-код, чтобы скачать приложение

Вы здесь:

  • Главная
  • Мастера по ремонту
  • org/ListItem»> Статьи
  • Электрика
    • Ремонт квартир
    • Обои
    • Штукатурка
    • Сантехнические работы
    • Дизайн интерьеров

Изучите основы домашней электропроводки

Изучите основы домашней электропроводки

Электрическая проводка может быть сложной, особенно для новичка. Вот почему обычно лучше нанять профессионала для чего-то другого, кроме простой работы. В противном случае вы можете получить травму, повреждение или возгорание. Если вы планируете выполнить проект «сделай сам», в котором есть электрический компонент, есть несколько основных вещей, которые нужно знать об установке проводки.

С 1940-х годов любой построенный дом (или любой старый дом, в котором была заменена электропроводка) должен был соответствовать электротехническим нормам: NEC, написанным с учетом требований безопасности. Код NEC идентифицирует типы электрических проводов и типов электрических кабелей по цвету. Когда вы снимаете пластину переключателя, вы, вероятно, заметили желтые, белые, черные, красные или зеленые провода. Они не должны быть декоративными; каждый служит определенной цели, и некоторые не очень хорошо сочетаются с другими.

Как подключить электрические провода

При монтаже электропроводки вам необходимо определить части электропроводки, неметаллического электрического кабеля: внешнюю оболочку (оболочку) и внутренние провода. Цветной «провод», который вы видите — зеленый, черный, красный, синий или белый — на самом деле является оболочкой, покрывающей внутренние медные провода. Если вы внимательно присмотритесь, вы увидите маркировку, нанесенную на оболочку, чтобы вы знали количество и сечение проводов внутри. Цвет оболочки позволяет узнать, что делает каждый провод.

Ниже приведена таблица типов электрических проводов:

  • Черные провода или «горячие провода» передают электрические нагрузки от электрощита к розетке, светильнику или другому назначению.
  • Красные провода также являются горячими проводами, используемыми для соединения дымовых извещателей, так что, если сработает один сигнал тревоги, сработают и все остальные.
  • Белые и серые провода — это нейтральные провода, которые подключаются к нулевой шине, которая притягивает ток и переносит его по всему дому. Не позволяйте «нейтральной» части обмануть вас, потому что они все еще могут нести заряд, особенно если текущая нагрузка не сбалансирована.
  • Белые провода , обмотанные черной или красной изоляционной лентой, также являются проводами под напряжением. Лента просто сообщает вам, что белый провод, который обычно является нейтральным, вместо этого используется в качестве горячего провода.
  • Зеленые провода соединяют клемму заземления в розетке и прокладывают ее к заземляющей шине в электрическом щите, давая возможность току уйти на землю в случае, если провод под напряжением коснется металла или другого проводника. Зеленые провода могут подключаться только к другим зеленым проводам, но могут оставаться под напряжением, если электрическая система неисправна.
  • Неизолированные медные провода являются наиболее распространенным типом заземляющих проводов.
  • Синие и желтые провода , хотя обычно не встречаются в неметаллических (NM) кабелях, иногда используются в качестве проводов под напряжением в электрических кабелепроводах. Синие — это путешественники, которые могут быть в выключателях наверху и внизу лестницы, чтобы управлять одним и тем же светом.

Черный провод

Проводит электрические нагрузки от электрощита к розетке

Щелкните здесь

Красный провод

Используется для соединения детекторов дыма, чтобы срабатывал сигнал тревоги.

Щелкните здесь

Белые и серые провода

Нейтральные провода, которые подключаются к нейтральной шине, которая притягивает ток и переносит его по всему дому.
