Устройство для проверки светодиодов. Конструкция выходного дня

При ремонте светодиодных ламп часто требуется проверить светодиод. При этом светодиоды нынче бывают разные, в том числе несколько включенных последовательно в одной сборке, что не каждый тестер «переварит», кроме того крайне полезно проверять их бОльшим током чем тот что типично обеспечивает обычный тестер.
внимание, многофото!

В данном случае я применил стабилизаторы тока на 20мА nsi45020, можно купить например тут (я брал в другом месте, та ссылка протухла).

Также нам понадобятся (ссылки справочно, я покупал как правило в других местах):
— выключатель, например тут
— корпус (обзор на него)
— гнёзда (очень хорошие, брал в других местах тоже — эти лучшие)
— платы защиты и зарядки лития
— step-up преобразователь
— измерительный пинцет

а также «по сусекам»: литиевая банка небольших размеров, светодиод, резистор 1кОм, провода, каптоновый скотч.

фотки комплектующих

Дополнительная информация

будем собирать вот такое:

Начинаем с корпуса. Делаем примерно так:

Также я сделал дремелем два паза внутри

И такую вот штучку для удобного крепления выключателя:

Выглядит так:

Клеится внутрь корпуса на суперклей, в него вставляется переключатель и шпеньки плавим паяльником, обеспечивая его вполне надежное крепление.

Ну и собираем потиху:

Для удобного крепления стабилизатора я сделал платку из одностороннего фольгированного стеклотекстолита, просто пропилив фольгу на две половинки.

Аккумулятор обернул каптоновым скотчем на всякий случай. Лепестки на клеммниках потом развернул в стороны — так меньше вероятность соприкосновения с акумом

Подключаем вольтметр к выходным клеммам, и крутим подстроечный резистор повышающего преобразователя через специально обученное отверстие.

Я накрутил 15 вольт

Проверим ток:

Ну и в работе:

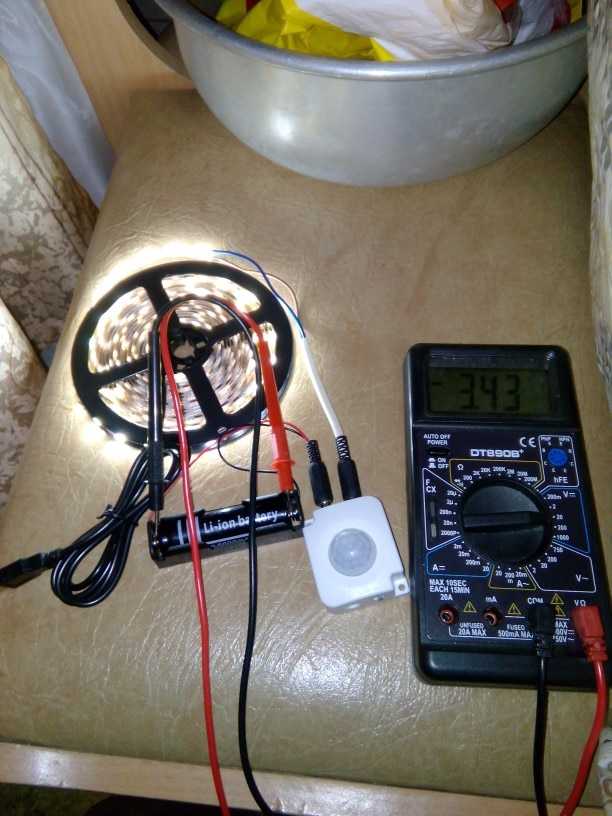

И даже так

Как по мне — КРАЙНЕ полезная штука. Она позволяет проверить светодиоды током 20мА, что позволяет выявить полудохлые диоды, которые от тестера вроде как светятся, а в реале — мигают; позволяет проверять последовательно включенные диоды, что мы видим на примере светодиодной полосы, где они включены по три последовательно.

Как вариант апгрейда — поставить переключатель на три положения, например ss23e04, и еще стабилизатор тока amc7135, получив таким образом два режима проверки — 20мА и 350мА. Еще одно возможное дополнение — миниатюрный вольтметр для измерения падения напряжения на проверяемом диоде. Но придётся ставить бóльший корпус, что, возможно и к лучшему — можно запихать 18650 например.

Несомненно, данный девайс нужен далеко не каждому, и бывает полезен в основном при ремонте светодиодных ламп, фонарей, светильников и т.д. Но для таких ремонтов — это просто незаменимая штука, и я крайне доволен результатом. Буду делать второй — этот был под заказ брательнику 😉

В связи с этим хочу попросить ссылочки на ХОРОШИЕ измерительные пинцеты. Потому что мой только для проверки светодиодов и годится.

UPD: к вопросу о ЛБП (импульсных) и проверке светодиодов. как видим, если вначале подключить, а потом включить выход ЛБП — то всё ок. если наоборот — светодиоду кирдык. сразу прощу прощения — руки грязные потому что на работе, камера овно потому что в телефоне.

Типичные неисправности светодиодных светильников

Содержание:

• Основные компоненты LED лампы
• Неисправности излучающих диодов
  • Диагностика
  • Замена светодиода
  • Установка моста
• Проблемы с драйверами
• Нештатное срабатывание защиты
• Неисправности, связанные с недостаточным теплоотводом
• Некорректное подключение LED ламп

Газоразрядные ИС и лампы накаливания не подлежат ремонту. Совсем иное дело — светодиодные светильники, практически все виды неисправностей которых может диагностировать и устранить квалифицированный специалист – электротехник.

Основные компоненты LED лампы

Чтобы ориентироваться в терминологии и представлять себе поле деятельности, необходимо понимать конструкцию и функцию главных узлов светодиодного светильника (или лампочки):

1. Светодиод — излучающий диод, закрепленный на алюминиевой пластине. Может иметь собственную оптику в виде линзы.
2. Цоколь/разъем/сокет — контактное соединение лампы. Выполняется в виде резьбового цилиндра или штырькового (пинового) контакта.
3. Радиатор — служит для передачи тепла от излучающего диода в окружающее пространство. Для эффективной процесса контакт между радиаторной пластиной и излучающим диодом выполняется через термопасту.
4. Драйвер (блок питания/БП) — устройство, преобразующее переменный ток сети напряжением 220 В в постоянный ток никого вольтажа. БП питает энергией источник света и автоматически регулирует параметры, компенсируя их колебания и обеспечивая стабильную работу светильника. Самые простые драйверы реализованы с помощью резистора или конденсатора. Более совершенные блоки имеют в своем составе трансформатор и управляющий чип. БП может быть как наружным, так и внутренним (располагаться в цоколе лампы).
5. Диффузор, рассеиватель — обычно плафон или абажур, служащий для более равномерного распределения светового потока, а также изменения угла рассеивания.

Рис. 1. Компоненты светодиодной лампочки с полимерной колбой

Большинство отказов LED светотехники связано с неисправностями драйвера и/или самих диодов. В свою очередь, причиной этих неисправностей может быть недостаточный отвод тепла через радиатор.

Неисправности излучающих диодов

В большинстве современных LED лампочек используются SMD светодиоды, подключенные в цепь последовательно. Поэтому при выходе из строя одного диода цепь размыкается, и устройство перестает работать. Обычно перегорает один элемент из всей сборки. Одновременный отказ двух или трех — большая редкость.

К сожалению, большинство LED светотехники, представленной на рынке РФ, не «доживает» до конца заявленного ресурса. Мы почему-то уже привыкли к тому, что продавцы говорят про 10 лет, но гарантию дают максимум на 2 — 3 года.

К счастью, в последнее время российские производители начинают теснить дистрибьюторов китайского ширпотреба. Так «Интера Лайтинг» установила новый стандарт в отрасли, гарантируя своим клиентам 5-летний срок службы всей светотехники на базе диодов.

Рис. 2. Последовательная цепь из светодиодов

Диагностика

Причины преждевременной деструкции диодов:

• Деталь была некондиционной.
• Низкое качество монтажа (пайки).
• Проблемы со стабилизацией напряжения.
• Ошибки в проектировании схемы, радиатора, либо намеренное (маркетинговое) завышение параметров для демонстрации повышенной светоотдачи (Лм/Вт).

Но какой бы ни была причина повреждения, перегоревшую постгарантийную лампочку в ряде случаев можно вернуть к жизни. Сначала, разумеется, устройство необходимо разобрать. Диффузор аккуратно отделяется с помощью острого ножа или тонкой отвертки (речь идет о полимерных колбах, стеклянные не подлежат демонтажу в домашних условиях).

Под диффузором находится пластина/плата/матрица с излучающими диодами. Обычно поврежденную деталь можно найти без инструментальной диагностики — просто по внешнему виду. Это могут быть темные точки, пятна, другие следы горения или перегрева. Если визуально не получается определить отказавший элемент, в ход идет тестер-мультиметр. В большинстве современных мультиметров предусмотрена выделенная функция проверки диодов.

Рис. 3. Визуальная диагностика «пробитого» светодиода

Проверка светодиода мультиметром:

1. Красный зонд подсоединяем к аноду диода, а черный — к катоду.
2. Если элемент исправен, он начнет светиться. При перестановке зондов местами на дисплее появится цифра «1».
3. Сгоревший диод не светится при любом положении зондов.

Рис. 4. Тестирование диода мультиметром

Замена светодиода

После обнаружения сгоревшего компонента его необходимо заменить. Мы должны распаять его и припаять новый. Следует учитывать, что перегрев может повредить полупроводник. Как правило, рекомендации по пайке приводятся в паспорте на диод. Например, для SMD 5730, часто используемого в серийных лампочках с резьбовым цоколем, температура не должна превышать 260 ° C (максимум — поддерживаться не более 2 с).

Перед заменой диода рекомендуется снять радиаторный блок и распаять контакты БП. Затем следует закрепить пластину (LED матрицу) на держателе. Это позволит высвободить руки.

Сложности с выбором светодиодных светильников?

Подготовим полный расчет стоимости, необходимого оборудования и 3D визуализацию для освещения вашего объекта. Это БЕСПЛАТНО — еще до покупки и заключения договора, вы сможете узнать: «Сколько и какие светильники подойдут?», «Сколько это будет стоить?», «Как это будет выглядеть?» и даже «Сколько будет наматывать счетчик?».

Смотреть все решения

Далее следует нагреть плату с помощью горячего воздуха (подойдет бытовой фен). Чтобы не перегревать исправные светодиоды, температура не должна быть слишком высокой: не более 100 — 150 ° С.

Для удаления сгоревшего диода с пластины предпочтительно использовать термический зажим, который позволяет нагревать оба контакта одновременно. За неимением последнего можно применить самодельный гаджет — отрезок медной проволоки, намотанный на жало паяльника.

Рис. 5. Синхронный нагрев двух контактов самодельным приспособлением

Тип светодиодов указывается на плате. После демонтажа детали заменяем ее на аналог. Разумеется, важно строго соблюдать полярность.

Установка моста

Если количество излучающих диодов на матрице не менее 7 -8 шт., допустимо вместо замены сгоревшей детали устанавливать перемычку (мост). Отсутствие одного диода не повлияет существенно на условия работы остальных. Однако, этот метод ремонта подходит только для тех ламп, в которых используются качественные стабилизирующие драйверы. Тогда сила тока на полупроводниках не будет превышена выше рекомендуемого предела — а значит, срок службы лампочки не сократится.

Рис. 6. Установка моста взамен перегоревшего элемента

Вроде бы все просто, но уровень рядового пользователя бесконечно далек от демонстрируемого в этих методиках работы. А как насчет нормальной гарантии? Не всегда торговая точка принимает гарантийные рекламации на светодиодные лампочки. Достаточно продавцу найти малейшее механическое повреждение на корпусе — и он уже может отказать в возмещении ущерба. В «Интера Лайтинг» принципиально производят обмен любой LED лампы собственного производства, если она вышла из строя раньше, чем через 5 лет.

Проблемы с драйверами

Если диагностика лампочки, переставшей работать, не выявляет сгоревших диодов и разрушенных контактов, проблема заключается в работе блока питания. Впрочем, если речь идет не о лампочке, а о светильнике с интегрированной LED матрицей, проверку следует начинать сразу с замера выходного напряжения на драйвере. О неисправности этого блока также свидетельствуют:

• Мерцание (мигание с частотой 1 – 40 Гц).
• Гудение, жужжание или шум иного рода.

В LED лампочке хорошего качества БП на компактной плате расположен в цоколе. Каждый производитель разрабатывает собственные схемы драйверов, поэтому нет подробных общих рекомендаций по ремонту.

Рис. 7. Две из сотен возможных схем драйверов

Можно лишь посоветовать придерживать таких направлений проверки и ремонта:

1. Диагностика обратного сопротивления транзисторов.
2. Контроль емкости конденсаторов.
3. Если есть управляющий чип/контроллер — измерение напряжения на контактах.
4. Замена выявленных поврежденных деталей.

Рис. 8. Замер напряжения на выходе драйвера

Разумеется, все действия необходимо согласовывать с параметрами, указанными в паспорте на проверяемое изделие.

Если вы намерены модернизировать старый LED светильник, рекомендуется заменить «ноунейм» драйвер на качественный аналог. Гарантия «Интера Лайтинг на все комплектующие, включая блоки питания, составляет 5 лет.

Нештатное срабатывание защиты

Иногда встречается такой циклический «симптом» у LED светильников самых различных конструкций:

1. При включении лампа вспыхивает, через0,5–3,0 секунды гаснет, затем «включается».
2. Цикл мигания продолжается от нескольких минут до часа.
3. После достаточного прогрева лампа перестает мигать и начинает светить в штатном режиме.

В функционале драйверов могут быть предусмотрены следующие виды защиты:

• От превышения силы тока на одном из элементов цепи.
• От падения напряжения на входе ниже MIN.
• От скачка напряжения на входе выше MAX.
• На случай короткого замыкания в нагрузке.
• От превышения MAX температуры диода.

Проверка каждой версии требует высокой квалификации и значительного времени на проведение «расследования». Кроме того, нужен набор профессионального оборудования: одним тестером не обойтись. Поэтому лучше воспользоваться уже готовыми наработками.

Рис. 9. Конденсатор на 47 µF в схеме внешнего драйвера

Статистика диагностик описанной неисправности свидетельствует: не более 10 % случаев нештатного срабатывания защиты обусловлены использованием в драйвере некондиционных комплектующих — резисторов, трансформаторов, либо низким качеством пайки. В 9 из 10 случаев виновник мигания — конденсатор заниженной емкости. Заниженный параметр может быть причиной ошибки монтажа, но чаще это просто следствие высыхания электролита. Прогрев увеличивает емкость, поэтому со временем лампа выходит на установленный режим.

Решение проблемы — замена конденсатора на аналог с большей в 2 – 3 раза емкостью.

Но это решение скорее для тех, кто профессионально занимается электротехникой. Для массового потребителя ремонт LED светильников нерентабелен. Гораздо реальнее другой способ экономить — выбирая качество монтажа и комплектации, заверенное гарантией от «Интера Лайтинг».

Неисправности, связанные с недостаточным теплоотводом

Перегрев светодиодных ИС приводит к уменьшению срока службы ламп, а также к ухудшению функциональных параметров техники. Быстрее, чем заложено проектом, происходит снижение светового потока и деградация спектра со смещением цветовой температуры в сторону синего цвета (из-за выгорания люминофора на диодах).

Рис. 10. Бесконтактный замер температуры светодиода

Еще одна типичная неисправность по причине недостаточного отвода тепла — периодическое снижение яркости, либо даже отключение светильника (срабатывает защита). После такого срабатывания необходимо проверить состояние радиаторов и условия их работы. Иногда достаточно очистить радиаторную решетку от пыли, чтобы восстановить нормальную работу устройства. В худшем случае потребитель имеет дело с:

• Ошибкой проектирования, либо откровенным жульничеством (один из примеров псевдо-инжиниринга — пластиковая радиаторная решетка на мощном светильнике).
• Ошибкой монтажа (пример — не выдержано минимальное расстояние от потолка).
• Недостаточной вентиляцией и чрезмерно высокой температурой воздуха в помещении.

Некорректное подключение LED ламп

Иногда мерцание, гудение и ряд других неисправностей связаны не с самим светильником, а особенностями подводящих сетей и дополнительных устройств.

Самая простая проверка мерцающей/жужжащей светодиодной лампочки — это тестовая замена ее на ИС накаливания или люминесцентную с таким же цоколем. Если тестовая лампа горит нормально, значит:

• Используется диммер, не предназначенный для работы с LED.
• Ваша светодиодная лампочка не является диммируемой.

Бывает, потребители сталкиваются с «эффектом призрака»: светильник выключен, но продолжает светиться. Это может происходить по следующим причинам:

• Нейтральный провод не заземлен или у заземления слишком высокое сопротивление.
• Из-за электромагнитной индукции кабели, проложенные рядом друг с другом, наводят паразитную ЭДС, которой достаточно для тусклого свечения LED лампы.

Рис. 11. Тусклое свечение LED лампы после ее выключения называют «эффектом призрака» (ghost effect).

Стандарты испытаний светодиодов и методы испытаний

Что такое стандарт испытаний светодиодов?
Полупроводниковый светоизлучающий диод (СИД) — это новый тип светоизлучающего тела с высокой электрооптической эффективностью, небольшим размером, долгим сроком службы, низкое напряжение, энергосбережение и защита окружающей среды, это идеальное осветительное устройство следующего поколения. Фотоэлектрические испытания светодиодов являются важным и единственным средством проверки фотоэлектрических характеристик светодиодов, а соответствующие результаты испытаний являются основой для оценки и отражения текущего уровня развития светодиодной промышленности в моей стране. Разработка стандартов для методов оптоэлектронных испытаний светодиодов является важным способом унифицированного измерения оптоэлектронных свойств светодиодной продукции, и исходит из того, что результаты испытаний действительно отражают уровень развития светодиодной промышленности моей страны. В сочетании с новейшим национальным стандартом метода тестирования светодиодов в этом документе представлены несколько основных аспектов тестирования фотоэлектрических характеристик светодиодов.

1. Введение
Полупроводниковые светоизлучающие диоды (СИД) широко используются в индикаторных лампах, сигнальных лампах, дисплеях приборов, подсветке мобильных телефонов, источниках света транспортных средств и в других случаях, особенно с развитием технологии белых светодиодов, Светодиоды находят все более широкое применение в области освещения. Однако в прошлом не существовало всеобъемлющих национальных и отраслевых стандартов для тестирования светодиодов. В производственной практике за основу брались только относительные параметры. По этому поводу у разных производителей, пользователей и научных организаций было много споров, что оказало серьезное влияние на развитие отечественной светодиодной индустрии. Так появился национальный стандарт на методы испытаний полупроводниковых светодиодов.

2. Метод испытания светодиодов
Исходя из фактических потребностей различных областей применения светодиодов, испытания светодиодов должны включать множество аспектов, в том числе: электрические характеристики, оптические характеристики, характеристики переключения, цветовые характеристики, тепловые характеристики, надежность и т. д. .

2.1 Электрические характеристики
Светодиод представляет собой униполярный диод с PN-переходом, состоящий из полупроводниковых неорганических материалов, который является своего рода полупроводниковым диодом с PN-переходом, и соотношение между его напряжением и током называется вольт-амперной характеристикой. На рисунке ниже видно, что параметры электрических характеристик светодиода включают в себя прямой ток, прямое напряжение, обратный ток и обратное напряжение. Для нормальной работы светодиод должен питаться подходящим током и напряжением. Путем проверки электрических характеристик светодиода можно получить максимально допустимое прямое напряжение, прямой ток, обратное напряжение и ток светодиода, а также определить оптимальную рабочую электрическую мощность светодиода.

Кривая вольт-амперной характеристики светодиода

Проверка электрических характеристик светодиода обычно проводится с помощью вольтметра и амперметра при подаче питания от соответствующего источника постоянного тока и постоянного напряжения.

2.2 Оптические характеристики
Подобно другим источникам света, проверка световых характеристик светодиодов в основном включает световой поток и световую отдачу, лучистый поток и эффективность излучения, интенсивность света и характеристики распределения интенсивности света и спектральные параметры.
(1) Световой поток и светоотдача
Существует два метода измерения светового потока: метод интегрирующей сферы и метод фотометра с переменным углом наклона. Метод фотометра с переменным углом является наиболее точным методом измерения светового потока, но, поскольку он занимает много времени, для измерения светового потока обычно используется метод интегрирующих сфер. Как показано на рисунке ниже, существуют две тестовые структуры для измерения светового потока светодиодов существующим методом интегрирующих сфер.

Испытание под полным телесным углом

2-кратное испытание под телесным углом

Кроме того, самопоглощение света источником света будет влиять на результаты испытания при измерении светового потока методом интегрирующей сферы. Поэтому часто вводятся вспомогательные огни, как показано на рисунке ниже.

Метод вспомогательной лампы для устранения эффекта самопоглощения

После измерения светового потока можно измерить световую отдачу светодиода с помощью тестера электрических параметров. Методы испытаний лучистого потока и лучистой эффективности аналогичны методам испытаний светового потока и световой эффективности.

(2) Сила света и характеристики распределения силы света

Тест точечного освещения

Тест интенсивности света светодиода

Как показано на рисунке ниже, сила света точечного источника света равномерно распределяется во всех направлениях в пространстве , а результаты тестирования, полученные детекторами с разной приемной апертурой на разных расстояниях, не изменятся. Однако из-за непостоянства распределения силы света светодиодов результаты испытаний различаются. Тестовое расстояние и изменение апертуры детектора. Поэтому CIE-127 предлагает два рекомендуемых режима испытаний, чтобы можно было протестировать и оценить интенсивность света каждого светодиода в одних и тех же условиях. В настоящее время различные производители светодиодов и испытательные агентства ссылаются на условия CIE-127.

Рекомендуемые CIE-127 условия измерения интенсивности света светодиодов

Высокоточный гониофотометр с вращающимся светильником

(3) Спектральные параметры
Параметры спектральных характеристик светодиодов в основном включают пиковую длину волны излучения, спектральную ширину полосы излучения и спектральное распределение мощности. Спектр монохроматического светодиода представляет собой один пик, и его характеристики выражаются в терминах длины волны пика и полосы пропускания, в то время как спектр белого светодиода состоит из нескольких монохроматических спектров. Спектральные характеристики всех светодиодов могут быть представлены спектральным распределением мощности, а параметры цветности также могут быть рассчитаны из спектрального распределения мощности светодиодов.
Проверка спектрального распределения мощности должна проводиться спектроскопическим методом, который отличает каждый цветной свет от смешанного света для измерения. Как правило, для разделения света можно использовать призмы и решетки.

Спектральное распределение мощности белого светодиода

2.3 Характеристики переключения
Характеристики переключения светодиода относятся к характеристикам изменения света, электричества и цвета в момент включения и выключения питания светодиода. Путем проверки характеристик переключения светодиодов можно получить законы изменения рабочего состояния и свойств материала светодиода в момент включения и выключения.

2.4 Цветовые характеристики
Цветовые характеристики светодиодов в основном включают координаты цветности, доминирующую длину волны, чистоту цвета, цветовую температуру и цветопередачу и т. д. Цветовые характеристики светодиодов особенно важны для белых светодиодов.
Существующие методы тестирования цветовых характеристик включают спектрофотометрию и интегральный метод. Как показано на рисунке ниже: Спектрофотометрический метод заключается в измерении спектрального распределения мощности светодиода через монохроматор, а затем использовании функции взвешивания цветности для интегрирования для получения соответствующих параметров цветности; метод интеграции заключается в использовании специального цветового фильтра и фотодетектора для непосредственного измерения хроматических параметров; точность спектрофотометрии намного выше точности интегрирования.

Метод испытания цветовых характеристик светодиодов

LPCE-2(LMS-9000) Высокоточный спектрорадиометр с интегрированной сферической системой

2. 5 Тепловые свойства
Тепловые характеристики светодиодов в основном относятся к тепловому сопротивлению и температуре перехода. Термическое сопротивление представляет собой отношение разности температур на пути теплового потока к мощности, рассеиваемой на пути. Температура перехода относится к температуре PN-перехода светодиода. Тепловое сопротивление и температура перехода светодиодов являются важными факторами, влияющими на оптоэлектронные характеристики светодиодов.
Как правило, существует два метода проверки температуры перехода светодиода: первый заключается в измерении температуры поверхности светодиодного чипа с помощью инфракрасного микроскопа для измерения температуры или микротермопары и рассматривается как температура перехода светодиода, но точность не достаточно; Первый заключается в определении температуры перехода светодиода с использованием обратной зависимости между напряжением прямого смещения и температурой перехода при определенном токе.

T5_LED Анализатор тепловых и электрических характеристик

2. 6 Надежность
Надежность светодиода включает характеристики электростатической чувствительности, срок службы, характеристики окружающей среды и так далее. Характеристика электростатической чувствительности относится к напряжению электростатического разряда, которое может выдержать светодиод. Из-за высокого удельного сопротивления некоторых светодиодов и небольшого расстояния между положительным и отрицательным электродами, если электростатический заряд на обоих концах накапливается до определенного значения, это электростатическое напряжение разрушает PN-переход. Следовательно, необходимо проверить характеристики электростатической чувствительности светодиодов, чтобы получить пороговое напряжение неисправности электростатического разряда светодиодов. В настоящее время режим человеческого тела, режим машины и режим зарядки устройства обычно используются для моделирования явления электростатического разряда в реальной жизни.

Чтобы наблюдать закон изменения световых характеристик светодиода в условиях длительного непрерывного использования, необходимо провести выборочный тест светодиода и получить параметры срока службы светодиода путем длительного наблюдения и статистика. Для проверки экологических характеристик светодиодов он часто используется для имитации различных естественных вторжений, с которыми сталкиваются светодиоды при применении, как правило: испытание на воздействие высоких и низких температур, испытание на цикл влажности, испытание на соляной туман, испытание на песок и пыль, испытание на облучение, вибрацию и Испытание на удар, испытание на падение, испытание на центробежное ускорение и т. д.

Камера высокой и низкой температуры и влажности

3. Формулировка национальных стандартов
Обобщая вышеизложенные методы испытаний, национальный стандарт для методов испытаний полупроводниковых светоизлучающих диодов содержит соответствующие положения по электрическим характеристикам, оптическим характеристикам, тепловым характеристикам, электростатические характеристики и ресурсные испытания светодиодов. Для проверки электрических характеристик стандарт определяет тестовую блок-схему прямого напряжения светодиода, обратного напряжения и обратного тока; для испытания светового потока стандарт определяет испытательную структуру с телесным углом 2π; для теста на интенсивность света в стандарте указаны рекомендуемые условия CIE-127. Кроме того, были четко определены спектроскопический тест, тест на тепловые характеристики, тест на чувствительность к электростатическому разряду, тест на срок службы и т. д.

ESD61000-2_Имитатор электростатического разряда

4. Заключение
Формулировка национального стандарта обобщает существующие методы испытаний светодиодов и обновляет научные и применимые методы до стандартных методов испытаний, что хорошо устраняет различия между всеми сферами жизни. в области тестирования светодиодов, а также делает результаты испытаний более верными для светодиодов моей страны. общий уровень отрасли. Но в связи с непрерывным развитием светодиодных технологий формулировка национальных стандартов не делается раз и навсегда, и в стандарт всегда должны быть включены новейшие и наиболее подходящие технологии тестирования.

Lisun Instruments Limited была основана LISUN GROUP в 2003 году. Система качества LISUN строго сертифицирована по стандарту ISO9001:2015. Будучи членом CIE, продукты LISUN разрабатываются на основе CIE, IEC и других международных или национальных стандартов. Все продукты прошли сертификат CE и прошли проверку подлинности в сторонней лаборатории.

Наша основная продукция: Гониофотометр, Интегрирующая сфера, Спектрорадиометр, Генератор перенапряжения, Имитатор электростатического разряда, Приемник электромагнитных помех, Испытательное оборудование ЭМС, Тестер электробезопасности, Экологическая камера, Температурная камера, Климатическая камера, Термокамера, Испытание на солевой туман, Испытательная камера на пыль , Испытание на водонепроницаемость, Испытание на соответствие требованиям RoHS (EDXRF), Испытание на раскаленную проволоку и Испытание на пламя иглы.

Пожалуйста, не стесняйтесь обращаться к нам, если вам нужна поддержка.
Технический отдел: [email protected], Cell/WhatsApp:+8615317907381
Отдел продаж: [email protected], Cell/WhatsApp: +8618117273997

Теги: ESD61000-2, GDJS-015B, LPCE-2 (LMS) , LPCE-3 , LSG-1890B , T5

Схема тестирования светодиодов | LEARN.

PARALLAX.COM

Детали тестовой цепи светодиодов

(2) Светодиоды — красные
(2) Резисторы, 220 Ом (красно-красно-коричневые)
(3) Перемычки


Всегда отключайте питание платы перед созданием или модификацией схем!
1. Установите переключатель питания BOE Shield в положение 0.
2. Отсоедините кабель для программирования и аккумулятор.

Тестовые цепи светодиодов

На изображении ниже слева показана схема цепи светодиода индикатора, а справа — пример схемы, построенной на участке прототипирования вашего BOE Shield.

• Соберите схему, показанную ниже. Если вы новичок в построении цепей, постарайтесь точно следовать схеме подключения.
• Убедитесь, что катодные выводы светодиода подключены к GND. Помните, что выводы катода — это более короткие штырьки, расположенные ближе к плоскому пятну на пластиковом корпусе светодиода. Каждый вывод катода должен быть подключен к тому же ряду из 5 разъемов, что и провода, идущие к разъемам GND.
• Убедитесь, что каждый более длинный вывод анода подключен к тому же ряду из 5 разъемов, что и вывод резистора.

Следующая картинка даст вам представление о том, что происходит, когда вы программируете Arduino для управления схемой светодиодов. Представьте, что у вас есть аккумулятор на 5 вольт (5 В). В Board of Education Shield есть устройство, называемое регулятором напряжения, которое подает 5 вольт на розетки с маркировкой 5V. Когда вы подключаете анодный конец цепи светодиода к 5 В, это похоже на подключение его к положительной клемме 5-вольтовой батареи. Когда вы подключаете цепь к GND, это похоже на подключение к отрицательной клемме батареи 5 В.

В левой части рисунка один провод светодиода подключен к 5 В, а другой к GND. Таким образом, электрическое напряжение 5 В заставляет электроны течь по цепи (электрический ток), и этот ток заставляет светодиод излучать свет. В схеме с правой стороны оба конца цепи светодиода подключены к GND. Это делает напряжение одинаковым (0 В) на обоих концах цепи. Нет электрического давления = нет тока = нет света.

Вы можете подключить светодиод к цифровому контакту ввода-вывода и запрограммировать Arduino на чередование выходного напряжения контакта между 5 В и GND. Это включит / выключит светодиод, и это то, что мы будем делать дальше.

Вольт сокращенно В .
При подаче напряжения на цепь это похоже на приложение электрического давления. По соглашению 5 В означает «на 5 В выше земли». Земля, часто сокращенно GND, считается 0 В.

Земля сокращенно GND.
Термин заземление возник в связи с электрическими системами, в которых это соединение фактически представляет собой металлический стержень, вбитый в землю. В портативных электронных устройствах заземление обычно используется для обозначения соединений, которые идут к отрицательной клемме источника питания батареи.

Ток относится к скорости, с которой электроны проходят через цепь.
