Как проверить пусковой конденсатор на исправность

Без конденсаторов, пожалуй, не обходится ни одна электрическая или электронная схема. Этот довольно простой по строению и, в общем-то, нехитрый по принципу своего действия элемент — буквально незаменим. Многие конденсаторы способны служить десятилетиями, и при этом не потребовать замены. Подозрение порой падает и на эти элементы цепи.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как проверить конденсатор: проверяем работоспособность конденсатора мультиметром
• Как проверить пусковой конденсатор
• Как проверить конденсатор мультиметром
• Как проверять конденсаторы мультиметром?
• Диагностика пускового конденсатора электродвигателя холодильника
• Как проверить пусковой конденсатор
• Как проверить конденсатор мультиметром не выпаивая
• Как проверить конденсатор мультиметром: два способа
• Как правильно проверить, работает ли конденсатор?
• Проверка пускового конденсатора электродвигателя

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить конденсатор

Как проверить конденсатор: проверяем работоспособность конденсатора мультиметром

У любого радиолюбителя в запасниках найдется плата от какого-нибудь сгоревшего прибора с частью уцелевших конденсаторов, резисторов, тиристоров и набором других деталей.

Чтобы убедиться в работоспособности их следует проверять. Например, лучший способ проверки конденсатора это мультиметр. Конструкция в теории достаточно проста. Две металлические пластины, разделенные диэлектриком, накапливают в пространстве между ними энергию электрического поля.

Именно так выглядел первый кондер. На деле, для оптимизации характеристик и уменьшения габаритов, вместо пластин часто применяют длинные тонкие рулоны металлической фольги, разделенной диэлектриком. В результате площадь так называемых пластин увеличивается, а размеры получаются компактными. Основная характеристика, определяющая способность накапливать определенную электрическую энергию. Измеряется в Фарадах. Поскольку в бытовых устройствах редко нужна огромная емкость в десятках фарад , обычно значение измеряется в микро или пикофарадах.

Обозначение — Ф, мФ, пФ. С ростом емкости увеличиваются и габариты конденсатора. Параметр определяет, при каком значении емкость будет в пределах заданной изготовителем величины.

Разумеется, производитель указывает на предельно допустимое значение. При работе необходимо делать запас, на случай внезапных бросков напряжения. Параметр на основной, однако, серьезно влияет на эксплуатационные свойства радиодетали. Какой бы качественный не был диэлектрик, при достижении определенного значения в вольтах, электрическая энергия найдет путь для протекания тока через изоляцию. Произойдет так называемый пробой, или короткое замыкание между пластинами.

Мало того, что в этот момент характеристики кондера будут нарушены, — можно испортить всю электросхему. В некоторых случаях возможно возгорание детали. Тот же пленочный конденсатор подвержен термическим разрушениям.

В зависимости от условий применения, конденсаторы бывают полярными и неполярными. Второй вариант относительно неприхотлив с точки зрения эксплуатации и применения. Однако такая деталь не может накапливать большую емкость при малых габаритах.

Полярный конденсатор более прогрессивен, хотя имеет серьезные недостатки. Между пластинами точнее рулоном фольги , вместе с диэлектриком находится особый щелочной электролит. Поэтому второе название полярных конденсаторов — электролитические. Чтобы знать, как проверить электролитический конденсатор мультиметром, или правильно припаять его к схеме — надо идентифицировать полярность ножек.

Он может выступать в роли фильтра помех или скачков напряжения, неким буфером при просадках электроэнергии. На емких конденсаторах собирают источники бесперебойного питания малой мощности.

При помощи этого элемента можно задавать частоту мерцания поворотного сигнала в автомобиле. Способность конденсатора мгновенно отдавать накопленную электроэнергию применяется в случаях, когда необходимо кратковременно обеспечить высокий ток.

Например — для фотовспышки. Затем, в короткий промежуток времени, вся энергия тратится на розжиг мощной лампы.

Распространенным применением является сглаживание пульсаций во время преобразования переменного тока в постоянный. Что такое конденсатор, знает каждый, кто разбирал блок питания балласт, драйвер в экономной лампе. Кстати, именно при ремонте таких блоков питания и встает вопрос — о проверке конденсатора мультиметром.

Если элемент имеет внешние признаки неисправности: вздутие, потеки электролита или разорванную оболочку для полярного кондера, или раскрошившийся корпус для неполярного, проверка бессмысленна. Испорченный конденсатор меняется. А если внешних признаков поломок нет — надо проверить работоспособность конденсатора. Если на вашем приборе имеется гнездо для подключения конденсаторов, вам не нужно изобретать косвенные способы проверки.

Смотрите на корпусе основные характеристики, и производите измерение емкости конденсатора непосредственно на приборе. Если величина не сильно отличается от маркировки на корпусе радиодетали — она исправна. Если отличие больше погрешности, предусмотренной производителем опять же смотрим на заводскую маркировку — утилизируем деталь. Восстановлению неисправный элемент не подлежит. При пробое или коротком замыкании, а также термическом или механическом повреждении, показатели емкости изменятся обязательно.

Поэтому старайтесь найти способ, как измерить емкость напрямую. Вы сэкономите время. Чтобы проверить полярный или неполярный конденсатор — достаточно одного тестера с разъемом.

Никакой разницы для обоих типов нет. Для начала необходимо понять физику процесса. Когда на клеммы конденсатора подается напряжение — в цепи начинает течь ток заряда.

По окончании заряда — ток прекращается. Для лучшего визуального восприятия — идеально подходит стрелочный тестер. На цифровом сложнее отследить динамику. Таким способом проверяется отсутствие короткого замыкания или пробоя. Также выявляется обрыв цепи внутри детали. При замыкании пластин конденсатора мультиметр покажет нулевое сопротивление разумеется, в диапазоне кОм.

Ни о каком плавном заряде не может быть и речи.

Обрыв определяется по бесконечно великому сопротивлению более 2 мОм. Величина показывается сразу, и не меняется по истечении времени. Нет разницы, как проверить керамический конденсатор мультиметром, или электролит. Принцип их работы одинаковый. Способность починить или хотя бы определить неисправность бытовой техники отличает домашнего мастера.

Часто стиральные машины или кондиционеры не могут работать по причине перегоревших пусковых конденсаторов. Не смотря на большую емкость и диапазон напряжения до вольт, такие кондеры легко диагностируются.

Достаточно подсоединить к выводам лампу Вт. Кратковременное зажигание спирали, и медленное ее затухание свидетельствует о потенциальной исправности кондера. После полной проверки, вы сделаете окончательный вывод.

Теперь вы знаете, как проверить конденсатор мультиметром. При проверке компонентов бытовой техники, подобные навыки сэкономят ваше время и деньги. Отменить ответ. При неправильном подключении, корпус электролитического конденсатора может нагреться и взорваться.

Проверить конденсатор тестером прямо на электросхеме невозможно. Элемент необходимо аккуратно выпаять. Обратите внимание. Напряжение питания лампы должно соответствовать питанию кондера. Даже если напряжение конденсатора далеко от вольт — не касайтесь ножек пальцами. Это повлечет за собой высокую погрешность измерения.

Сопротивление должно расти плавно, линейно. Скорость возрастания не имеет значения. Не забудьте разрядить конденсатор. Емкость и номинальное напряжение на контактах пусковика опасно для жизни! Комментариев нет, будьте первым кто его оставит. Отменить ответ Ваше имя. Ваш e-mail. Ваш комментарий. Мультиметр 3 комментария. Мультиметр 2 комментария.

Как проверить пусковой конденсатор

Думаю всем известно, что такое конденсатор. Если кто не видел данный элемент микросхем, то точно слушал о нем. Самой распространенной причиной неисправности в радиоэлектронике является повреждение именно этого элемента. Чтобы определить какой именно конденсатор в схеме вышел из строя их необходимо проверить на работоспособность.

Для рабочего конденсатора; Для пускового конденсатора .. До использования в пусковой цепи конденсатор проверяют тестером на исправность.

Как проверить конденсатор мультиметром

Вы находитесь: Elremont. Двигатели или компрессоры не работают? Это видео демонстрирует, как разрядить и проверить конденсатор электродвигателя. Конденсатор это наиболее проблемный компонент схемы запуска двигателя или компрессора, из-за которого они могут не работать. Конденсаторы могут применяться в духовках, кондиционерах, холодильниках, и стиральных машинах. Конденсатор это компонент, который хранит электрический заряд, а затем освобождает его. Конденсаторы наиболее часто используются для запуска и работы двигателя и компрессора, и могут применяться в кондиционерах, духовках и другой нагревательной и охлаждающей бытовой технике, а также в холодильниках и стиральных машинах.

Как проверять конденсаторы мультиметром?

В этой статье: Разрядите конденсатор Используйте мультиметр 14 Источники. Пусковые конденсаторы широко используются во многих бытовых приборах, например в стиральных машинах, холодильниках и кондиционерах. Если прибор гудит, но не запускается или работает неправильно, проверьте, исправен ли конденсатор. С помощью мультиметра вы легко сможете определить, работает ли пусковой конденсатор или его необходимо заменить.

Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети В. Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя.

Диагностика пускового конденсатора электродвигателя холодильника

Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети В. Ёмкость конденсатора -характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой нано, микро и т. Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры. Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:.

Как проверить пусковой конденсатор

Регистрация Вход. Ответы Mail. Вопросы — лидеры А разве понятие «эфир» можно всерьёз рассматривать в электронике? Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора? Лидеры категории Антон Владимирович Искусственный Интеллект. Кислый Высший разум.

Как проверить пленочный конденсатор на исправность. С помощью режима измерения емкости можно также проверить пусковой конденсатор.

Как проверить конденсатор мультиметром не выпаивая

У любого радиолюбителя в запасниках найдется плата от какого-нибудь сгоревшего прибора с частью уцелевших конденсаторов, резисторов, тиристоров и набором других деталей. Чтобы убедиться в работоспособности их следует проверять. Например, лучший способ проверки конденсатора это мультиметр. Конструкция в теории достаточно проста.

Как проверить конденсатор мультиметром: два способа

Стартовые конденсаторы распространены в бытовой технике и всех видов климатического оборудования. Если двигатель на вашей стиральной машины делает жужжащий звук, но он не запускается, проверьте пусковой конденсатор. См Шаг 1 для получения дополнительной информации. Снять пусковой конденсатор. Самый простой и удобный способ разрядки конденсатора, нужно прикрепить к контактам с низкой номинальной мощностью В лампочку около 20 Вт к клеммам конденсатора. Будьте очень осторожны , что не замкнуть клеммы подключив их одного к другому, пока конденсатор заряжен.

Статья Видео.

Как правильно проверить, работает ли конденсатор?

Тренды Новинки Мой канал Блог Rutube. Подписывайтесь на наши соцсети. Скачивайте наши приложения. Вход для партнеров. Проверка пускового конденсатора электродвигателя. Vladimir Zemtsov.

Проверка пускового конденсатора электродвигателя

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок.

Уроки, книги, видео. Профессиональное обучение и развитие.

Как проверить пусковой конденсатор холодильника – Прокачай АВТО

Содержание

1. Запуск однофазного асинхронного электродвигателя
2. Принцип работы пускового реле
3. Схема устройства и подключение к компрессору
4. Замыкание контактов посредством индукционной катушки
5. Регулирование подачи тока позистором
6. Реализация защиты токового типа
7. Выявление возможных неисправностей
8. № 1 — неполадки при работе реле
9. №2 — неисправности контактов электроцепи
10. №3 — некорректная работа позистора
11. №4 — проблемы с контактной планкой
12. №5 — нештатное срабатывание токовой защиты
13. Выводы и полезное видео по теме
14. Возможные неисправности холодильников и способы их устранения.

Двигатели или компрессоры не работают? Это видео демонстрирует, как разрядить и проверить конденсатор электродвигателя. Конденсатор это наиболее проблемный компонент схемы запуска двигателя или компрессора, из-за которого они могут не работать. Конденсаторы могут применяться в духовках, кондиционерах, холодильниках, и стиральных машинах.
Конденсатор это компонент, который хранит электрический заряд, а затем освобождает его.
Конденсаторы наиболее часто используются для запуска и работы двигателя и компрессора, и могут применяться в кондиционерах, духовках и другой нагревательной и охлаждающей бытовой технике, а также в холодильниках и стиральных машинах. Если двигатель или компрессор не запускается или медленно раскручивается, то может быть неисправен конденсатор. Когда конденсатор неисправен, его часто вспучивает или появляется утечка. Если вы заметили какое-либо вспучивание или утечку, то конденсатора надо заменить.
Если нет никаких видимых признаков повреждения конденсатора, то его можно проверить, чтобы определить, работает ли он правильно. В этом видео мы покажем два метода проверки. Первая проверка поможет определить, способен ли конденсатор хранить и затем отдавать электрический заряд. Проверка может быть выполнена и с использованием аналогового Ом-метра. Перед прикосновением к конденсатору вы должны снять потенциально сохраненный электрический заряд, чтобы избежать травм.
Вы можете сделать это, замкнув отверткой с изолированной ручкой все контакты конденсатора.
Будьте очень осторожны, чтобы не коснуться металлической части отвертки. Теперь поверните диск выбора диапазона на измерение сопротивления 1000 Ом или выше. При необходимости калибровки прибора замкните щупы друг с другом и выставьте стрелку на ноль. Для того, чтобы проверить конденсатор, прикоснитесь щупом к одному из клемм и вторым щупом коснитесь другого контакта. Стрелка омметра должна отклониться в сторону нуля Ом и потом вернуться к бесконечному сопротивлению.
Поменяйте щупы местами и вы должны увидеть тот же результат. Если стрелка не двигается или остается около нуля Ом, то конденсатор неисправен.
Чтобы проверить двойной конденсатор проведите измерения между общим контактом и каждым другим контактом.
Общий терминал часто обозначается буквой С. С другими контактами с надписью «FAN» и «HERM» или «COM». Чтобы проверить цепь FAN коснитесь одним щупом к общей клемме, а вторым щупом к разъему FAN. Как и прежде стрелка должна отклоняться в сторону нуля Ом и возвращаться к бесконечному сопротивлению. Повторите эти действия с цепями «HERM» или «COM».
Стандартный вольтметр может также помочь определить, есть ли у конденсатора короткое замыкание на корпус. Поместите один щуп прибора к каждому из контактов, и вторым щупом прикоснитесь к корпусу. Ни один контакт не должен показать сопротивление на корпус. Если прибор покажет сопротивление, то конденсатор имеет короткое замыкание на корпус и его необходимо будет заменить. Вторая проверка позволит вам определить, что компонент работает с соответствующими параметрами емкости путем измерения мкФ. Для этой проверки вам понадобится тестер конденсаторов или мультиметр с функцией проверки конденсаторов. Перед тем, как начать, убедитесь, что заряд с конденсатора был снят. При проверке конденсатора прочитайте на компоненте емкость в микро Фарадах на и выберите на тестере соответствующий диапазон. Теперь подключите щупы к контактам и нажмите кнопку, чтобы увидеть значение в микро Фарадах. Показание должно близко к рейтингу на компоненте. Двойные конденсаторы имеют два значения микро Фарад. Более высокое значение характерно для контакта «HERM» или схемы «COM» и низкое значение типично для схемы в «FAN». Как и прежде, вы должны проверить каждую цепь отдельно, чтобы определить, является ли показания прибора близкими к значению написанному на компоненте. Если прибор показывает низкое значение емкости, то конденсатор необходимо будет заменить.
_

Самым необходимым прибором, как в квартире, так и в частном доме, является холодильник. И с этим утверждением сложно не согласиться, не так ли? Сложно найти жилище, где него нет. Как и любые приборы, холодильники могут ломаться. Но бывают ситуации, когда поломку можно диагностировать самостоятельно.

Практически все бытовое холодильное оборудование снабжено однофазным двигателем. Для его старта приходится использовать пусковое устройство. Если эта простая, но важная деталь выходит из строя, то компрессор перестанет запускаться. Но, зная принципы работы прибора, можно определить проблему и ее исправить.

В этой статье речь пойдет о том, как работает пусковое реле для холодильника и о признаках его неисправности. Мы расскажем, как установить неполадки в работе холодильного оборудования. Представленные нами видеоролики помогут понять принцип работы пускового устройства, а также в случае необходимости выявить его неисправность.

Запуск однофазного асинхронного электродвигателя

По своей сути моторы компрессоров, установленных в современные холодильники, представляют собой однофазные асинхронные электродвигатели с пусковой обмоткой. Их основными компонентами являются вращающийся ротор и стационарный статор.

Ротор представляет собой полый цилиндр, выполненный из токопроводящего материала или содержащий короткозамкнутую проводку.

Статор включает две обмотки: рабочую (основную) и пусковую (стартовую). Они взаиморасположены под углом 90 градусов, либо имеют противоположное направление намотки – так называемый “бифиляр”. Переменный ток, проходя по основной обмотке, создает магнитное поле с изменяющимся вектором.

Если ротор не статичен, то по закону электромагнитной индукции двигатель будет развивать или тормозить вращающий момент, так как скольжение относительно прямо- и обратнонаправленного магнитного потока отличается. Поэтому для поддержания движения достаточно переменного тока, проходящего по рабочей обмотке.

Если ротор неподвижен, то при одинаковом скольжении относительно магнитных потоков результирующий электромагнитный момент будет равен нулю. В этом случае необходимо создать пусковой момент. Для этого и нужна стартовая обмотка.

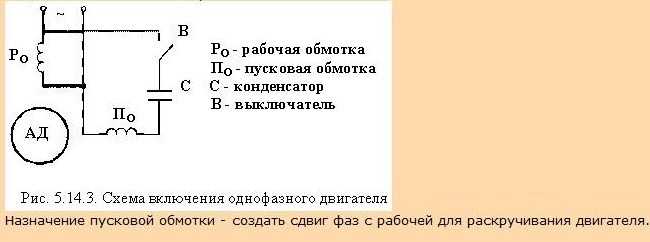

Токи в обмотках должны быть сдвинуты по фазе, поэтому в двигатель внедряют фазосмещающий элемент – регистр, дроссель или конденсатор. После достижения ротором необходимого вращения, подача электричества на стартовую обмотку прекращается.

Таким образом, для старта однофазного асинхронного электродвигателя необходимо прохождение тока по двум обмоткам, а для поддержания вращения ротора – только по рабочей. Для регулирования этого процесса в цепи перед компрессором холодильника и устанавливают пусковое реле.

Принцип работы пускового реле

Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

• первый проходит напрямую на рабочую обмотку;
• второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов возле выходов:

• “S” – пусковая обмотка;
• “R” – рабочая обмотка;
• “C” – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Реализация защиты токового типа

Асинхронный мотор представляет собой сложный электрический прибор, который подвержен поломкам. Если произойдет короткое замыкание, то сработает автоматический выключатель, установленный в распределительном щите.

При отказе вентилятора, который охлаждает обмотку и механические подвижные элементы, среагирует встроенная тепловая защита компрессора.

Однако может возникнуть ситуация, когда мотор длительное время (более 1 секунды) начинает потреблять ток больше номинального в 2-5 раз. Чаще всего это происходит при незапланированной нагрузке на валу, возникающей из-за заклинивания двигателя.

Сила тока возрастает, однако не достигает значений короткого замыкания, поэтому подобранный по нагрузке автомат не сработает. Причин отключения у тепловой защиты тоже нет, так как температура за такой короткий промежуток времени не изменится.

Единственный способ оперативно среагировать на возникшую ситуацию и избежать оплавления рабочей обмотки – срабатывание токовой защиты, которая может быть установлена в разных местах:

• внутри компрессора;
• в отдельном токозащитном реле;
• внутри пускового реле.

Устройство, сочетающее функции включения пусковой обмотки и токовой защиты двигателя называют пускозащитным реле. Большинство компрессоров холодильников комплектуют именно таким механизмом.

Действие токовой защиты основано на трех принципах:

• при увеличении силы тока возрастает сопротивление, что приводит к нагреву токопроводящего материала;
• под действием температуры происходит расширение металла;
• термический коэффициент расширения для разных металлов отличается.

Поэтому используют биметаллическую пластину, которая сварена из металлических листов с отличающимися коэффициентами расширения. Такая пластина изгибается при нагреве. Один ее конец фиксируют, а второй, отклоняясь, размыкает контакт.

Пластина рассчитана на температурное реагирование при прохождении тока определенной силы. Поэтому при замене пускозащитного реле необходимо проверить его совместимость с установленной моделью компрессора.

Выявление возможных неисправностей

Учитывая незначительное количество элементов реле, можно последовательно проверить их на работоспособность. Для этого понадобится плоская отвертка и мультиметр.

№ 1 — неполадки при работе реле

С конструктивных позиций, реле с катушкой является устройством с нормально разомкнутыми контактами, а позисторный вариант – с нормально замкнутыми контактами. Хотя и в том и в другом случае возможны варианты, когда при старте будет отсутствовать подача тока на пусковую обмотку или, наоборот, не сработает ее отключение.

Если компрессор исправен, но не включается по команде, поданной с блока управления холодильником, то это сигнализирует об отсутствие напряжения на пусковой обмотке статора.

Причиной этого может быть:

• разрыв электрической цепи;
• проблема контактной планки;
• перегрев позистора;
• срабатывание системы электрической защиты и ее невозврат в нормальное положение.

Если холодильник включается на 5-20 секунд, а потом отключается, то чаще всего это является следствием срабатывания защитного механизма реле.

Причины могут быть следующие:

• защитный механизм исправен, а срабатывание происходит по причине проблем в рабочей обмотке двигателя;
• защитный механизм исправен, но в реле не происходит размыкание контактов в цепи стартовой обмотки;
• защитный механизм неисправен, происходит ложное срабатывание при незначительном нагреве.

Так как причин неисправности может быть несколько, то необходимо провести полную диагностику пускозащитного реле холодильника.

№2 — неисправности контактов электроцепи

Неисправность пускозащитного реле можно выявить с помощью мультиметра.

Для этого необходимо прозвонить три участка электрической цепи:

1. Если на участке от входа до выхода на рабочую обмотку есть обрыв, то необходимо проверить место размыкания контактов защитным механизмом. Возможно, что он сработал и не вернулся в исходное состояние или окислились размыкаемые контакты.
2. Если нет контакта на участке от входа до выхода на пусковую обмотку, то помимо банального разрыва токопроводящей жилы возможны два варианта: размыкание цепи защитным механизмом или отсутствие контакта через планку.
3. Обрыв на прямом (нулевом) участке означает механическое повреждение цепи – его легче всего найти и исправить.

Если работа реле основана на использовании индукционной катушки, то необходимо принудительно поднять планку – иначе контакта не будет.

№3 — некорректная работа позистора

Чтобы убедиться в том, что позистор работает исправно, необходимо проверить его в холодном и нагретом состоянии.

В первую очередь надо подождать, когда позистор остынет (достаточно 2-3 минуты в неработающем состоянии) и прозвонить его с помощью мультиметра. В случае отсутствия тока или регистрации большого сопротивления, позистор неисправен и его нужно заменить.

Для проверки способности разъединения, нужно подключить к позистору потребителя электроэнергии, например, стоваттную лампу накаливания. Для этого нужна электрическая вилка с двумя клеммами, которые подсоединяют на вход в устройство. Провода от лампы подсоединяют к разъемам, ведущим на ноль и пусковую обмотку.

При включении вилки в розетку лампочка загорится. Так как номинал проходящего тока в эксперименте значительно меньше, чем при пуске компрессора, то позистор будет долго нагреваться – для стоваттной лампы время реагирования составит 20-40 секунд.

Если через некоторое время лампочка погаснет, то устройство исправно. Если потребитель не будет обесточен, то это означает, что позистор нерабочий. В домашних условиях его ремонт невозможен, стоит он недорого, поэтому необходимо приобрести аналогичный по параметрам элемент.

№4 — проблемы с контактной планкой

Существует два типа проблем с контактной планкой:

• не происходит пропуск тока при замыкании контактов;
• планка залипает и не опускается.

Первая проблема может возникнуть по причине окисления контактов. В этом случае необходимо их зачистить наждачной бумагой. Также причиной может быть искривление положения планки, тогда необходимо установить ее горизонтально.

Более сложная проблема – место сочленения планки и штыря, на который воздействует магнитное поле соленоида. Решение проблемы здесь индивидуальное и зависит от типа неисправности.

Залипание планки выражается в том, что она не отходит вместе с сердечником. Для этого необходимо почистить контакты, чтобы удалить клеящее вещество и сделать их гладкими.

№5 — нештатное срабатывание токовой защиты

Если при прозвоне обнаруживается отсутствие контакта от входа до обеих обмоток, то, скорее всего, обрыв произошел в зоне защиты.

В большинстве случаев это или отход контакта, который размыкает биметаллическая пластина, или повреждение в районе нагревающей спирали.

Если исправить повреждение иначе не удается, то придется приобретать новое реле.

Выводы и полезное видео по теме

Видео #1. Обзор принципа действия, типов и основных неисправностей пускозащитного реле:

Видео #2. Признаки поломок распространенного пускового реле РКТ. Подключение внешнего конденсатора для компенсации нестабильного напряжения:

Видео #3. Прозвон двигателя и реле. Ремонт катушки:

Несложная конструкция пускового реле позволяет самостоятельно находить неисправности и легко устранять их. Для этого не нужны глубокие знания в электрике или специальный инструмент.

Однако необходимо соблюдать пунктуальность, так как от качества проведенных работ зависит функциональность дорогостоящего оборудования.

Хотите рассказать о том, как подбирали пусковое реле для восстановления работоспособности холодильного агрегата? Располагаете полезными сведениями по теме статьи, которыми стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фотоснимки, задавайте вопросы.

основная задача устранить проблемы в работе вашего холодильника качественно, в кратчайший срок и по приемлемой цене

• Главная
• Возможные неисправности холодильников и способы их устранения.

Возможные неисправности холодильников и способы их устранения.

При запуске и работе холодильника возможно появление ряда неисправностей, которые проявляются следующим образом:

Стук и шум – по причине затянутых транспортировочных болтов. Для устранения неисправности необходимо отвернуть болты.

Шланги используются для подключения через коллектор манометрической станции к холодильному агрегату и заправочному баллону с хладагентом, либо к холодильному агрегату и вакуумному насосу. С помощью вентиля на коллекторе перекрывается проход хладагента между шлангами разного назначения цвета ).

Период срабатывания реле при включенной пусковой обмотке не более 2 сек.

Как подобрать конденсатор для компрессора холодильника?

Принцип и особенности работы конденсатора

• 1. Принцип и особенности работы конденсатора
• 2. Устройство и назначение конденсатора
• 3. Конденсатор холодильника: какие задачи он выполняет
• 4. Применение
• 5. Основные типы конденсаторов
  • 5.1. Пусковой конденсатор
  • 5.2. Рабочий конденсатор
• 6. Для чего нужен пусковой конденсатор?
• 7. Основные параметры конденсаторов
• 8. Сравниваем пусковой и рабочий конденсаторы
• 9. Проверка пускового и рабочего конденсаторов
• 10. Замена и подбор пускового/рабочего конденсатора
• 11. Когда требуется замена конденсатора компрессора холодильника
• 12. Произведение замены конденсатора холодильника
• 13. Конденсатор в схеме пуска компрессора на бытов.холодильнике.
• 14. Схема подключения пускового и рабочего конденсатора
• 15. Как подключить без конденсатора
• 16. Подключение холодильника через конденсатор
  • 16.1. Когда и зачем нужно такое подключение
  • 16. 2. Как подключить и запустить
  • 16.3. Схема
• 17. Смешивающие конденсаторы [ править | править код ]
• 18. Поверхностные конденсаторы [ править | править код ]

Холодильный агент нагревается во время работы и перед тем, как он поступает в конденсатор. Но после прохождения данного изделия он охлаждается. Конденсатор является трубопроводом, который обычно обладает видом змеевика.

Именно внутрь его и поступают пары от холодильного агента. На змеевик оказывают влияние некоторые окружающие факторы, например, воздух. В крупных холодильных агрегатах для этих целей используется вода. Как правило, внешняя поверхность змеевика не может самостоятельно охладиться при помощи воздуха. Благодаря увеличению количества ребер увеличивается поверхность змеевика. Таким образом, процесс охлаждения осуществляется намного быстрее. Обычно змеевик находится горизонтально, а хладагент подается в верхний виток.

Если холодильник абсолютно новый, то холод в нем генерируется посредствам поглощения тепла во внутренних камерах, а поглощенное тепло при этом выделяется в окружающую атмосферу. Если холодильник не может нормально выделить тепло в течение определенного времени, то его работоспособность может нарушиться. Таким образом, может произойти накопление тепла, компрессор перегреется, а в конденсаторе повысится уровень давления. Когда будет расти давление, появится дополнительная нагрузка на компрессор, чего лучше не допускать.

Почти все современные холодильники, например, торговой марки Zanussi обладают продуманным составом компонентов. Там используются надежные конденсаторы. Но даже они при неправильной эксплуатации могут поломаться. Но профессионалы обычно могут устранить проблему весьма быстро.

Устройство и назначение конденсатора

Конденсатор – это теплообменный блок, в котором происходит переход хладагента из газообразного состояния в жидкое. При этом тепло от сжатых паров хладагента отдается охлаждающей среде. Таким образом происходит снижение температуры хладагента и его конденсация. Чаще всего в качестве охлаждающей среды применяют воздух или воду.

Следовательно, конденсатор предназначен для охлаждения парообразного хладагента и сжижения при высоком давлении. Для различных марок хладагентов температура конденсации составляет от 70 0С до 30 0С. Так как конденсатор обладает достаточно небольшими габаритными размерами и устроен достаточно компактно, то весь процесс охлаждения и конденсации паров хладагента должен происходить быстро.

Этого добиваются специальной конструкцией теплообменника. Обычно он представляет собой змеевик, выполненный из медных, алюминиевых или стальных трубок. Для улучшения теплообмена также используются трубчатые или пластинчатые конденсаторы с оребрением алюминиевыми пластинами.

Конденсатор холодильника: какие задачи он выполняет

Хладагент во время работы нагревается, так же как и перед тем, как ему поступить в конденсатор. Однако, после прохождения данного конденсатора хладагент охлаждается. Поэтому, можно сказать, что конденсатор – это трубопровод, который обычно выглядит как змеевик. Именно сюда и поступают пары хладагента. На змеевик могут оказывать влияние многие окружающие факторы, такие, как воздух. В холодильных больших размеров, для этих целей может использоваться вода.

Конденсатор холодильника выполняет роль охлаждения горячих паров хладагента. В маленьких холодильниках этот эффект достигается с помощью воздуха, в больших ему помогает справляться с работой вода.

Почти все холодильники сегодня, например, Самсунг, Атлант или Индезит обладают грамотным составом компонентов. В них встроены надежные конденсаторы. Однако, даже они при неправильном использовании могут выйти из строя. Устранить эту проблему могут только специалисты.

Разновидности конденсаторов в холодильниках:

• Боковой. Данный вид конденсаторов крепиться сбоку устройства и имеет ряд как преимуществ, так и недостатков.
• Конденсатор может находиться в устройстве снизу. Такой тип устройств работает быстрее, но очень быстро засоряется.
• Модели с пластинчатыми ребрами. Они обладают воздушным охлаждением.

Вне зависимости от типа конденсатора, который находится у вашей модели, постарайтесь держать его в порядке для недопущения поломок.

Применение

Конденсаторы являются неотъемлемой частью любого холодильного оборудования, начиная от бытовых приборов (холодильники, кондиционеры и т.д.) и заканчивая промышленными установками. Обычно конденсаторы объединяются в единый блок с компрессором или испарителем и располагаются внутри холодильного агрегата.

Однако для мощных промышленных и коммерческих установок используются и выносные конденсаторы, выполненные в виде отдельного моноблока, присоединяемого к основному прибору системой трубок. Такое климатическое оборудование применяется для поддержания требуемой температуры воздуха в производственных и складских помещениях, камерах заморозки, а также охлаждения производственного оборудования.

Основные типы конденсаторов

Конденсатор может находиться на задней части холодильника. Этот вариант является наиболее распространенным среди бытовых моделей. Это конструктивное исполнение обладает большим количеством преимуществ, но и не лишено некоторых недостатков. Обычно холодильники торговой марки Toshiba оснащаются именно таким типом конденсатора. Его основным достоинством можно назвать возможность проведения простой очистки. Можно избавиться от загрязнений практически любого типа. Лучше всего чистить конденсатор при помощи обыкновенного пылесоса без специальных насадок. Благодаря этому удается предельно качественно очистить щели конденсатора, которые могут забиваться пылью. Важно сохранять чистоту не на поверхности решетки, а в щелях. Современные мастера говорят о том, что обычно на конденсаторах находится очень много пыли, которая может приводить к поломкам. Как правило, люди даже не думают о чистке щелей до того момента, пока не произойдет поломка. Иногда эксплуатация может продлиться несколько лет без чистки. Но рано или поздно устройство поломается, потому что из-за пыли оно может очень сильно перегреваться, в особенности в жаркое время года.

Также лучше не прислонять холодильник слишком быстро к стене, чтобы разогретый воздух от конденсатора мог без препятствий подниматься наверх. Производители, например, компания Bosch обычно предусматривают установку специальных ограничителей, которые не дают возможности устанавливать холодильник в непосредственной близости около стены.

Конденсатор может находиться с боковой части холодильника. Данный вид исполнения также обладает и плюсами, и минусами. Такое расположение конденсатора обладает самой низкой вероятностью возникновения каких-либо нарушений теплообмена по причине скопления грязи и напыли. Конденсатор, который находится в таком месте, обычно прячется за специальную металлическую пластину, которая обеспечивает защиту изделия от коррозионных процессов и окисления.

Пусковой конденсатор

Итак, начнем с пускового конденсатора и как видно уже из самого названия, такой конденсатор используется лишь в момент запуска электродвигателя. После того, как запущенный двигатель вышел на заданную мощность и частоту, пусковой конденсатор отключают от работы.

Пусковые конденсаторы используются в определенных типах двигателей и в том случае, когда необходимо запустить двигатель, на валу которого присутствует какая-либо нагрузка, мешающая свободному вращению вала.

Как видно из схемы выше, для того, чтобы двигатель запустился, нам нужно нажать на кнопку Кн1, которая подключает конденсатор С1 на время, которое нужно двигателю, чтобы выйти на рабочие параметры.

После этого конденсатор отключается и двигатель продолжает вращаться за счет сдвига фаз в рабочих обмотках. Важно учесть, что рабочее напряжение конденсатора С1 должно быть больше напряжения сети в 1,15 раза.

То есть, например, для домашней однофазной сети нормальное напряжение равно 230 Вольт, что значит у конденсатора рабочее напряжение должно быть не менее 250 Вольт.

Рабочий конденсатор

Теперь давайте перейдем к рассмотрению рабочего конденсатора. Итак, рабочий конденсатор включен в цепь на постоянной основе, и он предназначен для сдвига фаз обмоток электродвигателя.

Для того, чтобы двигатель работал стабильно, параметры конденсатора должны быть подобранны очень тщательно.

Во время работы на рабочем конденсаторе возникает повышенное напряжение, которое превышает рабочее. Поэтому для обеспечения надежной и безаварийной работы нужно использовать конденсатор с рабочим напряжением больше в 2,5-3 раза. То есть 500-600 вольт. Тем самым будет гарантирован необходимый запас по напряжению во время работы.

Так же для рабочего конденсатора крайне важно правильно выбрать емкость и в зависимости от типа соединения обмоток (треугольник или звезда) производится расчет.

Итак, например, у вас есть двигатель с соединенными обмотками в звезду. Формула расчета будет такова:

Если двигатель мощностью 1 кВт с током потребления в 5 Ампер при напряжении 220 Вольт, то конденсатор потребуется емкостью:

4800*5/220 = 109 мФ;

А это значит, что ближайший подходящий конденсатор будет иметь емкость 110 мФ.

При соединении треугольником формула имеет следующий вид:

А это значит, что при тех же параметрах сети и двигателя при таком соединении обмоток потребуется конденсатор емкостью 65 мФ.

Для чего нужен пусковой конденсатор?

Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети 220 В.

Поэтому их ещё называют фазосдвигающими.

Место установки — между линией питания и пусковой обмоткой электродвигателя.

Читайте также  Что значит капельная система размораживания холодильника?

Условное обозначение конденсаторов на схемах

Графическое обозначение на схеме показано на рисунке, буквенное обозначение-С и порядковый номер по схеме.

Основные параметры конденсаторов

Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:

• 400 В — 10000 часов
• 450 В —  5000 часов
• 500 В —  1000 часов

Сравниваем пусковой и рабочий конденсаторы

Теперь давайте произведем сравнение пускового и рабочего конденсаторов и запишем это все в форме таблицы.

Это все, что я хотел вам рассказать о том, чем отличается пусковой конденсатор от рабочего.

Если статья оказалась вам полезна или интересна, тогда оцените ее лайком и спасибо, что уделили свое драгоценное внимание!

Проверка пускового и рабочего конденсаторов

Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Рассмотрим проверку мультиметром.

• обесточиваем кондиционер
• разряжаем конденсатор, закоротив еговыводы
• снимаем одну из клемм (любую)
• выставляем прибор на измерение ёмкости конденсаторов
• прислоняем щупы к выводам конденсатора
• считываем с экрана значение ёмкости

У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.

В этом мультиметре режим выбирается переключателем, его необходимо поставить в режим Fcх.Щупы включить в гнёзда с обозначением Сх.

Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.

У этого измерительного прибора автоматический режим, необходимо только его выбрать, как показано на картинке.

Измерительный пинцет от Mastech также автоматически измеряет ёмкость, необходимо только выбрать режим кнопкой FUNC, нажимая её, пока не появится индикация F.

Для проверки ёмкости, считываем на корпусе конденсатора её значение и ставим заведомо больший предел измерения на приборе. (Если он не автоматический)

К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).

После подсоединения щупов к выводам конденсатора ждём показаний на экране, к примеру время измерения ёмкости 40 мкФ первым прибором – менее одной секунды, вторым – более одной минуты, так что следует ждать.

Если номинал не соответствует указанному на корпусе конденсатора, то его необходимо заменить и если нужно подобрать аналог.

Замена и подбор пускового/рабочего конденсатора

Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс «+» и минус «-» и их можно подключить как угодно.

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения – термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Если во время замены перепутались провода, то правильное подключение можно посмотреть по схеме на корпусе или здесь: Схема подключения конденсатора к компрессору

Когда требуется замена конденсатора компрессора холодильника

Исправный пусковой конденсатор выглядит так:

Начнем диагностику с визуального осмотра. О капитальной проблеме будет говорить деформация конденсатора или следы утечки. Заметили, что конденсатор вспучило — замените его.

Если видимых признаков повреждения конденсатора нет, его нужно проверить. Расскажем о двух методах проверки — с помощью аналогового омметра и с помощью цифрового тестера.

Читайте также:  Штампованные диски на лада ларгус кросс

Первый способ поможет понять, способен ли конденсатор хранить, а затем отдавать электрический заряд. Диагностика может быть выполнена с использованием аналогового омметра.

Перед работой с конденсатором вы должны снять потенциально сохраненный заряд, чтобы избежать травм. Сделайте это, замкнув отверткой с изолированной ручкой все контакты конденсатора. Будьте осторожны — не касайтесь металлической части отвертки!

Приступаем к диагностике.

Установите селектор омметра на измерение сопротивления 1000 Ом или выше. При необходимости калибровки прибора замкните щупы друг с другом и выставьте стрелку на ноль. Чтобы проверить конденсатор, прикоснитесь щупом к одной из клемм, вторым щупом коснитесь второго контакта.

Стрелка омметра должна отклониться в сторону нуля Ом и потом вернуться к бесконечному сопротивлению. Поменяйте щупы местами — вы должны увидеть такой же результат. Если стрелка не двигается или остается около нуля, то конденсатор сломан.

Чтобы проверить двойной конденсатор, проведите измерение между общим контактом и каждым из других контактов. Общий контакт обозначается буквой C, другие контакты маркируются надписями FAN, HERM или COM.

Чтобы проверить цепь FAN, один щуп присоедините к общей клемме, а второй — к разъему FAN. Стрелка, как и пре проверки одинарного конденсатора, должна отклониться в сторону нуля и вернуться к бесконечному сопротивлению. Таким же способом проверьте цепи HERM илиCOM.

Произведение замены конденсатора холодильника

Часто конденсатор завершает свою исправную работу сам по себе, потому в процессе поломки необходимо обязательно произвести замену конденсатора холодильника, стоимость на который не будет высокой. Данная работа непроста и требует определенных усилий, потому под силу он только специалистам.

Этапы замены конденсатора холодильника:

1. Сперва следует распарить соединение теплообмена прибора, а также теплотрубки.
2. Затем необходимо прочистить трубку от припоя.
3. После нужно заменить старый конденсатор на иной.
4. Затем требуется произвести состыковку и запаивание трубопровода.

В завершение нужно осуществить сборку оборудования холодильника.

Конденсатор в схеме пуска компрессора на бытов.холодильнике.

Как происходит пуск компрессора на примере эл. схемы бытового холодильника samsung.Какую роль выполняет конденсатор.Если убрать конденсатор-что изменится.И какие будут последствия если предположить что у конденсатора будет пробой.

При подключенном конденсаторе двигатель работает как конденсаторный.кпд больше.что интересно что рабочий ток при подключенном конденсаторе меньше чем без конденсатора гдето на 30%.при пробое конденсатора рабочий ток будет сильно завышен,будет срабатывать тепловая защита,а там уже что раньше случится или вовремя отключат холодильник или сгорит компрессор.пуск при такой схеме включения как у обычного мк.позистор выполняет роль замыкающих контактов. при запуске сначала его сопротивление гдето 25-40 ом потом позистор нагревается и его сопротивление сильно возростает и ток протекает через конденсатор.

Схема подключения пускового и рабочего конденсатора

Рабочий конденсатор постоянно включён в цепь обмотки  через  него протекает ток равный току в рабочей обмотке. Пусковой конденсатор подключается на время запуска компрессора — не более 3 секунд (в современных кондиционерах используется только рабочий конденсатор, пусковой не используется)

Как подключить без конденсатора

Классический конденсатор в холодильном оборудовании используется для охлаждения и преобразования газообразного хладагента в жидкую фазу. Насос хладагента допускает кратковременную работу без конденсационного блока, но длительно эксплуатировать агрегат не рекомендуется (из-за отсутствия подачи масла). В самом компрессоре встречается электролитический конденсатор, обеспечивающий дополнительный импульс тока в момент пуска оборудования. Конденсатор использовался в холодильниках, выпущенных в 60-70-х гг. прошлого столетия.

Конденсатор работает совместно с управляющим реле, размещается в разрыве между линией питания и пусковой обмоткой. При проверке работоспособности мотора можно подключить питание напрямую, обойдя дополнительные компоненты цепи. В оборудовании, выпущенном после 90-х гг., элемент не используется. Конденсатор применяется для пуска 3-фазных электродвигателей, подключаемых к бытовой сети переменного тока. Установленный элемент имитирует недостающую фазу, но в бытовом холодильном оборудовании такие двигатели не используются.

Если в цепи имелся конденсатор, то он удаляется (выпаивается), последующий пуск производится через штатное реле.

Если мотор не реагирует на подачу питания, то потребуется демонтировать реле. Если при подаче питания из корпуса компрессора доносится монотонное гудение, то причиной поломки являются заклинившие подшипники качения или сломанный поршневой насос. Если мотор не работает и нет постороннего гула, то причину утраты работоспособности следует искать в обрыве проводов внутри компрессора. Подобный агрегат не ремонтируется, а подлежит утилизации.

Подключение холодильника через конденсатор

Установленный в холодильных машинах компрессор с электрическим приводом обеспечивает циркуляцию хладагента и поддержание требуемой температуры в морозильных камерах. При снижении производительности или появлении проблем с запуском мотора следует проверить состояние цепей, а затем запустить компрессор холодильника без реле, что позволит убедиться в исправности агрегата.

Когда и зачем нужно такое подключение

Компрессор холодильного оборудования представляет собой поршневую машину с приводом от коллекторного электрического двигателя переменного тока. Привод и нагнетательный механизм установлены на раме внутри металлического замкнутого корпуса. Кожух крепится к корпусу холодильника болтами через опоры с резиновыми демпфирующими вставками. На корпусе установлено специальное пусковое реле, в которое выведены контакты обмоток. Реле работает совместно с термостатом, обеспечивая поддержание заданной температуры в морозильной камере холодильной установки.

Подсоединение напрямую применяется для проверки состояния обмоток электрического двигателя без учета состояния реле, термостата и соединяющей проводки. Перед началом тестирования следует проверить работоспособность обмоток, а также отсутствие пробоя электрических цепей на корпус компрессора.

Как подключить и запустить

Допускается запустить компрессор холодильника без пускового реле, подав напряжение на пусковую и рабочую обмотку. Для коммутации используется медный многожильный кабель, на конце проводов устанавливаются соединительные клеммы, обеспечивающие надежный контакт. Клеммы крепятся к общей точке и выводу рабочей обмотки. Для улучшения доступа к контактным площадкам допускается временно демонтировать пластиковый лоток для сбора конденсата и талой воды, расположенный на верхней части компрессора.

Подключение компрессора холодильника производится временным подключением пусковой цепи (например, отверткой с изолированной рукояткой). Для повышения безопасности работы в разрыв цепи устанавливается специальная кнопка, активирующая обмотку при нажатии. Если запуск не удается, то заклинили подшипники ротора электромотора или элементы конструкции кривошипного механизма. При заклинивании деталей мотор издает характерное гудение.

После запуска мотора владелец оборудования оставляет холодильник работающим, периодически оценивая состояние морозильной камеры и проверяя температуру теплообменника, расположенного на задней стенке корпуса. Если на поверхности камеры появляется слой льда, а радиатор нагревается, то следует проверять пусковое реле и термостат. При отсутствии нагрева теплообменника и льда необходимо проверить наличие хладагента в магистралях.

Дополнительно рекомендуется проверить состояние поршневой группы. Для тестирования необходимо подсоединить манометр к нагнетательной магистрали; для коммутации используется специальная муфта. После включения мотора описанным выше способом стрелка прибора должна дойти до 6 атмосфер и выше, пониженное давление сигнализирует об износе поршня или зеркала цилиндра, о падении уровня фреона в холодильной установке.

Схема

В схему прямого подключения оборудования входят общая точка и вывод рабочей обмотки, которая имеет сопротивление в пределах 30-40 Ом. При подаче напряжения только на пусковую обмотку мотор работать не будет. На корпусах электрических двигателей или на реле наносится электрическая схема, которая поможет пользователю разобраться в тонкостях подключения. Рекомендуется подсоединять кабели питания инструментом, предназначенным для проведения электромонтажных работ. Перед началом коммутации штепсельная вилка извлекается из розетки бытовой сети.

Смешивающие конденсаторы [ править | править код ]

В смешивающем конденсаторе тепло- и массообменный процесс происходит путём прямого смешения сред. Охлаждающая вода разбрызгивается в пространстве смешивающего конденсатора. Пар конденсируется на поверхности капель воды и стекает вместе с ней в поддоны, откуда откачивается конденсатными насосами. Взаимное расположение потоков пара и воды может быть параллельным, противоточным или поперечноточным. При противотоке теплообмен более эффективен. Наиболее распространены пароводяные струйные аппараты, использующие струйные инжекторы. Поскольку в конденсат попадает охлаждающая вода с растворённым в ней воздухом и другими примесями, такая смесь не может быть использована для современных паровых котлов, которые предъявляют высокие требования к подготовке питательной воды. Поэтому смешивающие конденсаторы применяются либо в малых паровых машинах, либо в системах охлаждения с т. н. «сухими градирнями», где роль охладителей выполняют закрытые радиаторы. Поэтому охлаждающая вода, проходя через радиаторы, мало загрязняется и может быть присоединена к потоку конденсата.

Поверхностные конденсаторы [ править | править код ]

В поверхностных конденсаторах нет прямого контакта конденсата с охлаждающей водой, поэтому они применяются для любых систем прямого и оборотного охлаждения, в том числе и с охлаждением морской водой.

В корпусе 1 поверхностного конденсатора установлены трубные доски 2, в отверстия которых завальцованы тонкостенные трубки 3. Охлаждающая поверхность конденсатора образуется совокупностью поверхностей трубок, называемых «трубными пучками». Трубки выполняются из латуни или нержавеющей стали, они имеют, как правило, диаметр 24-28 мм и толщину 1-2 мм. Места вальцовки — основной путь попадания примесей в конденсат. Пространство между трубными досками и боковыми стенками конденсатора 4 представляют собой водяные камеры 5 и могут быть разделены перегородками на несколько отделений. Охлаждающая циркуляционная вода подводится под напором через патрубок 6 к нижнему отсеку водяной камеры, проходит по трубкам в поворотную камеру, проходит по другому пучку трубок и удаляется через патрубок 7. При этом вода нагревается примерно на 10 °C. Такой конденсатор называется двухходовым. Могут быть также одноходовые, трёхходовые и даже четырёхходовые конденсаторы. Одноходовые конденсаторы применяются, как правило, в судовых установках, где увеличение расхода охлаждающей воды не имеет практического значения, а также в конденсаторах турбоустановок АЭС, где это диктуется технико-экономическими соображениями.

Пар входит в конденсатор через горловину 8 цилиндра низкого давления турбины, попадает на холодную поверхность трубок 3, конденсируется, стекает вниз и скапливается в сборнике конденсата 9, откуда откачивается конденсатными насосами. Бо́льшая часть пара (свыше 99 %) конденсируется в т. н. зоне массовой конденсации, куда проникает сравнительно мало воздуха. Температура насыщенного пара не превышает обычно 50-60 °C. В зоне охлаждения парциальное давление пара меньше и температура паровоздушной смеси ниже. В этой зоне возможно переохлаждение конденсата, что неблагоприятно сказывается на эффективности установки в целом. Зону охлаждения отделяют перегородкой.

При конденсации в паровой части конденсатора образуется разрежение, то есть давление становится ниже атмосферного. При этом через неплотности в корпусе и через места вальцовки трубок проникает наружный воздух и воздух, растворённый в воде (примерно 0,05-0,1 % массового расхода пара). Попадание кислорода в конденсат влечёт возможность коррозии оборудования. Кроме того, примесь воздуха значительно ухудшает теплотехнические характеристики конденсатора, так как коэффициент теплоотдачи при конденсации пара составляет несколько тысяч кВт/(м²°С), а для паровоздушной смеси с большим содержанием воздуха — всего несколько десятков кВт/(м²°С). Воздух отсасывается пароструйным или водоструйным эжектором через патрубок 10. Так как воздух в конденсаторе смешан с паром, то отсасывать приходится паровоздушную смесь. Попадание в конденсат сырой охлаждающей воды приводит к солевому загрязнению пароводяного тракта, поэтому химический состав конденсата необходимо контролировать. На электростанциях после конденсатных насосов устраивают системы очистки конденсата.

Для расчёта теплотехнических свойств конденсатора используются заводские характеристики конденсаторов. Коэффициент теплопередачи в поверхностном конденсаторе зависит от паровой нагрузки, диаметра и чистоты трубок, скорости воды в трубках, числа ходов и других факторов. Коэффициент теплопередачи резко падает при снижении паровой нагрузки в связи с неравномерностью процесса распространения пара. Для определения коэффициента теплопередачи часто используют эмпирические зависимости, полученные Львом Давыдовичем Берманом (1903—1998), долгие годы проработавшим в ВТИ.

Источники

• https://holod-remont64.ru/articles/2-uhod_za_holodilnikom/14-kondensator_v_holodilnike.html
• https://motorchina-online.ru/novosti/kondensator-v-holodilnike.html
• https://zapchasti-isuzu.ru/priora/kondensator-holodilnika-foto.html
• https://zen.yandex.ru/media/energofiksik/chem-puskovoi-kondensator-otlichaetsia-ot-rabochego-5f05aff90260fd41017ba219
• https://megavat116.ru/kak-podklyuchit-kondensator-k-kompressoru-holodilnika/
• https://MasterXoloda.ru/1/proverka-i-zamena-puskovogo-i-rabochego-kondensatorov
• https://kalina-2.ru/remont-vaz/podkljuchenie-holodilnika-cherez-kondensator
• https://AutoClub174.ru/lada-drugoe/kondensator-v-holodilnike-2.html
• https://MasterXoloda.ru/1/shema-podklyucheniya-i-raschyot-puskovogo-kondensatora

Связанные статьи

• Причины, почему не морозит, гудит и дребезжит холодильник, и методы устранения проблем — Почему холодильник работает, но не морозит Плохо закрыта дверца Это не обязательно может быть видимая щель. Даже минимальный зазор в полмиллиметра между корпусом агрегата…
• Не работает холодильник Бирюса, а морозилка работает — Инструкция по самостоятельно диагностике Прежде чем приступить к самостоятельной диагностике холодильного агрегата, следует удостовериться, что он подключен к сети, стоит надежно…

Как проверить конденсатор вручную?

Чтобы проверить конденсатор с помощью мультиметра, установите мультиметр на показания в диапазоне высоких сопротивлений, где-то выше 10 кОм и 1 м Ом. Прикоснитесь измерительными проводами к соответствующим выводам на конденсаторе, красный к положительному, а черный к отрицательному. Индикатор должен начинаться с нуля, а затем медленно двигаться к бесконечности.

Как проверить конденсатор переменного тока?

Как проверить конденсатор двигателя HVAC | Спец. Смысл

Как проверить работоспособность конденсатора?

Как измерить емкость

1. С помощью цифрового мультиметра (DMM) убедитесь, что все питание в цепи отключено.
2. Осмотрите конденсатор.
3. Поверните циферблат в режим измерения емкости.
4. Для правильного измерения конденсатор необходимо удалить из цепи.
5. Подсоедините измерительные провода к клеммам конденсатора.

Можно ли проверить конденсатор, не снимая его?

Единственным решением для проверки конденсаторов без выпайки является измерение их эквивалентного последовательного сопротивления (ESR) . Это значение измеряется ESR-метром. Измеритель ESR подает переменный ток частотой 100 кГц на тестируемый конденсатор.

Ответы на связанные вопросы:

Как узнать, неисправен ли конденсатор?

Вот некоторые распространенные признаки неисправного конденсатора переменного тока.

1. Кондиционер не дует холодным воздухом. Кондиционер, который не дует холодным воздухом, является одним из первых признаков проблемы, которую замечают многие домовладельцы.
2. Высокие и растущие счета за электроэнергию.
3. Жужжание.
4. Старая система вентиляции и кондиционирования.
5. Кондиционер выключается сам по себе.
6. Кондиционер не включается сразу.
7. Кондиционер не включается.

Как проверить конденсатор переменного тока с помощью мультиметра?

Как проверить сдвоенный конденсатор кондиционера с помощью мультиметра

Как проверить пусковой конденсатор?

Подготовьтесь к проверке конденсатора: установите VOM или цифровой мультиметр на показания в омах и установите максимальное значение сопротивления в омах. Используйте настройку постоянного тока и клеммы . Проверьте конденсатор двигателя: подключите выводы омметра к клеммам конденсатора, по одной паре за раз, и проверьте показания омметра.

Как проверить пусковой конденсатор с стабилизирующим резистором?

Резисторы сброса напряжения пускового конденсатора – Учебное пособие TEMCo

Сколько Ом должен иметь конденсатор?

Сопротивление обычного конденсатора должно быть где-то между этими двумя крайними значениями, скажем, где-то в пределах десятков тысяч или сотен тысяч ом . Но не 0 Ом и не несколько МОм. Это простой, но эффективный способ узнать, неисправен конденсатор или нет.

Пропускает ли конденсатор ток переменного тока?

Пока переменный ток имеет некоторую частоту, из-за чего конденсатор пропускает его. Конденсатор может хранить заряд, так как он имеет два электрода с диэлектрической средой между ними. Через него не проходит ток .

Должен ли конденсатор иметь непрерывность?

Конденсаторы не должны иметь непрерывности . Однако при проверке конденсатора с помощью функции проверки целостности мультиметра вы можете услышать прерывистый «бип» из-за зарядки и разрядки конденсатора.

Будет ли работать вентилятор переменного тока, если конденсатор неисправен?

Конденсатор также можно использовать для обеспечения правильной работы двигателя вентилятора, а также для его запуска. (Это называется «пусковой/рабочий конденсатор», и они используются во многих системах кондиционирования). В любом случае неисправный конденсатор вызовет перегрузку двигателя вентилятора и может привести к его полному сгоранию .

Что происходит, когда выходит из строя конденсатор переменного тока?

Проблемы из-за плохих конденсаторов

Наиболее распространенная проблема, которую могут вызвать плохие конденсаторы, это « трудный запуск ». Это когда компрессор кондиционера с трудом запускается, заикается при попытке включиться, а затем через некоторое время отключается.

Работает ли конденсатор от сети переменного тока?

Конденсатор подключается непосредственно к сети переменного тока . По мере увеличения и уменьшения напряжения питания конденсатор заряжается и разряжается в соответствии с этим изменением. По цепи будет течь ток сначала в одном направлении, затем в другом.

Как разрядить конденсатор переменного тока с помощью мультиметра?

Разомкните все переключатели на плате питания. Затем поднимите напряжение питания на конденсаторе до 100 В, при этом все переключатели должным образом разомкнуты. Когда напряжение достигнет 100 В, выключите переключатель зарядки устройства. Подождите несколько секунд, пока на дисплее цифрового мультиметра (DMM) не отобразится результат строго при 100 В.

Как проверить конденсатор воздушного компрессора?

Как правильно проверить конденсатор двигателя

Как определить пусковой и рабочий конденсаторы?

Классы напряжения: 370 В и 440 В. Конденсаторы номиналом более 70 микрофарад (мкФ) являются пусковыми конденсаторами . Рабочие конденсаторы предназначены для непрерывной работы и находятся под напряжением все время, пока работает двигатель. Однофазным электродвигателям требуется конденсатор для питания второй фазной обмотки.

Как определить пусковой и рабочий конденсаторы?

Пусковой конденсатор создает отставание тока от напряжения в отдельных пусковых обмотках двигателя . Ток нарастает медленно, и якорь имеет возможность начать вращаться вместе с полем тока. Рабочий конденсатор использует заряд диэлектрика для увеличения тока, который обеспечивает питание двигателя.

Какие 3 контакта на конденсаторе?

Во многих системах эти клеммы могут быть уже помечены, чтобы можно было правильно подключить три провода конденсатора пуска/работы:

• S = разъем пускового провода.
• R = Соединитель рабочего провода.
• C = общий разъем.

Как сбросить конденсатор?

Вы можете «сбросить» конденсатор обратно до нулевого напряжения, замкнув его клеммы куском провода . «Постоянная времени» (τ) резисторно-конденсаторной цепи рассчитывается путем умножения сопротивления цепи на емкость цепи.

Нужен ли резистор на пусковом конденсаторе?

Большинство пусковых конденсаторов не имеют резистора . Но если вам нужно заменить пусковой конденсатор, у которого он есть, вам также нужно будет использовать резистор на новом конденсаторе. Вы можете либо проверить работоспособность старого резистора, либо просто использовать новый.

Как проверить конденсатор дешевым мультиметром?

Вы можете использовать аналоговый или цифровой мультиметр. Установите максимальное значение сопротивления (Ом), не менее 1 кОм (1000 Ом). При этой настройке измеритель генерирует небольшой ток при подключении измерительных проводов к клеммам конденсатора. После подключения проводов удерживайте их там несколько секунд.

Как проверить конденсатор скважинного насоса?

Поверните мультиметр в положение «Ом». Прикоснитесь щупами мультиметра к клеммам конденсатора и посмотрите на показания мультиметра . Счетчик должен достичь бесконечности, немного упасть, а затем снова достичь бесконечности. Если это не так, то замените конденсатор.

Как проверить скважинный насос с помощью мультиметра?

КАК ПРОВЕРИТЬ СОПРОТИВЛЕНИЕ ОБМОТКИ НА ПОГРУЖНОМ КАЧЕСТВЕ …

Что приводит к выходу из строя конденсатора скважинного насоса?

Перегрев является основной причиной выхода из строя пускового конденсатора . Пусковые конденсаторы не предназначены для рассеивания тепла, связанного с непрерывной работой; они предназначены для того, чтобы оставаться в цепи только на мгновение, пока двигатель запускается. Если пусковой конденсатор останется в цепи слишком долго, он перегреется и выйдет из строя.

Что произойдет, если в водяном насосе выйдет из строя конденсатор?

Если рабочий конденсатор выходит из строя, двигатель может отображать различные проблемы, включая не запускается, перегревается и вибрирует . Неисправный конденсатор лишает двигатель полного напряжения, необходимого для правильной работы.

Ответы на связанные вопросы:

Как узнать, неисправен ли конденсатор?

Как отладить скважинный насос, который не работает (неисправен конденсатор)

Может ли водяной насос работать без конденсатора?

Двигатель будет нормально работать без конденсатора . Однако проблема возникает, если двигатель останавливается и пытается перезапуститься. Скажем, например, у вас есть всплеск мощности на секунду или две. Насос отключится и не сможет перезапуститься, что приведет к поломке двигателя.

Как определить, что мой скважинный насос неисправен?

Как понять, что ваш скважинный насос выходит из строя

1. 1) Снижение давления воды.
2. 2) Выплевывание воздуха из крана.
3. 3) Перекачивание песка или отложений.
4. 4) Изменение качества воды.
5. 5) Водяной насос постоянно включается и выключается.
6. 6) Громкие или необычные шумы.
7. 7) Высокие счета за электроэнергию.

Как проверить конденсатор мультиметром?

Чтобы проверить конденсатор с помощью мультиметра, установите мультиметр на показания в диапазоне высоких сопротивлений, где-то выше 10 кОм и 1 м Ом. Прикоснитесь измерительными проводами к соответствующим выводам на конденсаторе, красный к положительному, а черный к отрицательному. Индикатор должен начинаться с нуля, а затем медленно двигаться к бесконечности.

Как проверить двигатель скважинного насоса?

Как найти и устранить неисправности погружных электродвигателей с помощью омметра

Как долго служит конденсатор скважинного насоса?

Ответ: Конденсатор скважинного насоса может длиться около 30 лет или около того. Но он потребует регулярного обслуживания. Также необходимо каждые 3 года заменять некоторые его детали.

Как долго служит конденсатор накачки?

Подумайте – Конденсатор насоса для бассейна обычно имеет срок службы около 5000 начинается . Хотя 5000 звучит как большое число, оно может пройти очень быстро. Так что подумайте о том, когда вы получили свой насос, дайте ему приблизительную оценку. Если вы используете помпу только один раз в день, 5000 запусков — это примерно 10–13 лет.

Как долго служит колодезный конденсатор?

Как и все в жизни, конденсатор тоже имеет срок службы. В целом можно ожидать, что большинство конденсаторов переменного тока прослужат около 20 лет . Это довольно долгий срок службы, поэтому большинство компаний, занимающихся отоплением и ремонтом переменного тока, обращают внимание на конденсатор в последнюю очередь. Они рассчитывают, что конденсатор прослужит довольно долго.

Есть ли в скважинном насосе конденсатор?

Ваш скважинный насос может иногда не запускаться из-за неисправного конденсатора . Это очень похоже на случай, когда переменный ток не включается из-за перегоревшего конденсатора. Если вы продолжите попытки включить скважинный насос, это ухудшит ситуацию.

Может ли двигатель работать без конденсатора?

Ответ: Существует три распространенных типа однофазных двигателей: конденсаторный двигатель, двигатель с экранированными полюсами и двигатель с расщепленной фазой. Однофазные двигатели с экранированным полюсом и расщепленной фазой не требуют конденсатора для работы .

В чем разница между рабочим конденсатором и пусковым конденсатором?

Пусковой конденсатор создает отставание тока от напряжения в отдельных пусковых обмотках двигателя. Ток нарастает медленно, и якорь имеет возможность начать вращаться вместе с полем тока. Рабочий конденсатор использует заряд диэлектрика для увеличения тока, который обеспечивает питание двигателя.

Что происходит, когда выходит из строя конденсатор двигателя?

Плохой конденсатор двигателя может вызвать проблемы с запуском или отключить двигатель во время работы . Конденсаторы двигателя хранят электрическую энергию для использования двигателем. Чем выше емкость конденсатора, тем больше энергии он может накопить.

Как проверить конденсатор на двигателе водяного насоса?

Тестирование

1. Настройте мультиметр для измерения сопротивления.
2. Поднесите черный или красный провод мультиметра к любому из проводов конденсатора.
3. Контролируйте измерение сопротивления на мультиметре.
4. Определите неисправные конденсаторы.

Зачем насосу нужен конденсатор?

Пусковой конденсатор предназначен для обеспечения противофазы напряжения, подаваемого на пусковую обмотку, с напряжением, поступающим от источника питания . Это изменение фазы придает двигателю повышенный крутящий момент при запуске.

Что делает конденсатор скважинного насоса?

Конденсаторы блока управления играют неотъемлемую роль в системе погружного скважинного насоса. Они отвечают за запуск или работа двигателя . Со временем конденсаторы скважинных насосов изнашиваются, теряют емкость и требуют замены.

Как починить водяной насос, который не качает воду?

Проверить выключатель или блок предохранителей .

Осмотрите коробку выключателя и проверьте, не сработал ли выключатель, и если да, то сбросьте его и восстановите питание насоса. Если выключатель снова сработает, значит, возникла электрическая или механическая проблема с водяным насосом, для решения которой потребуется профессиональный сантехник.

Как перезагрузить водяной насос скважины?

Удерживайте рычаг сброса в исходном положении до тех пор, пока давление не возрастет и показания манометра не превысят 40 фунтов на квадратный дюйм; затем дайте ему вернуться в положение AUTO . Теперь насос должен работать самостоятельно и продолжать работу до тех пор, пока давление не достигнет уставки отключения (обычно между 50–60 фунтов на квадратный дюйм), а затем отключится.

Как диагностировать проблему со скважиной?

Диагностика проблем с насосом и скважиной

1. Общие симптомы.
2. Нет воды. Самая основная проблема, конечно же, это отсутствие воды в доме.
3. Вода для распыления.
4. Мутная или мутная вода.
5. Высокие счета за коммунальные услуги.
6. Вода с плохим вкусом (или запахом).
7. Проблемы с реле давления.
8. Извлечение и замена насоса.

Как проверить, работает ли конденсатор?

Как проверить конденсатор с помощью мультиметра и измерителя LCR

Сколько Ом должен иметь конденсатор?

Сопротивление обычного конденсатора находится где-то между этими двумя крайними значениями, скажем, где-то в пределах десятков тысяч или сотен тысяч ом . Но не 0 Ом и не несколько МОм. Это простой, но эффективный способ узнать, неисправен конденсатор или нет.

Как проверить конденсатор дешевым мультиметром?

Как измерить емкость

1. С помощью цифрового мультиметра (DMM) убедитесь, что питание цепи отключено.
2. Осмотрите конденсатор.
3. Поверните циферблат в режим измерения емкости.
4. Для правильного измерения конденсатор необходимо удалить из цепи.
5. Подсоедините измерительные провода к клеммам конденсатора.

Есть ли на моем скважинном насосе кнопка сброса?

Перезапуск скважинного насоса. (Вот как вы снова включаете воду)

Как устранить неполадки в глубинном насосе?

Начните с проверки того, что выключатель колодца, расположенный рядом с вашим напорным баком, не выключен. Затем проверьте двухполюсный автоматический выключатель колодца, чтобы убедиться, что он не сработал. Если это так, сбросьте его. Отбойный молоток, который продолжает срабатывать, вероятно, означает проблему с скважинным насосом, и для этого вам нужно вызвать профессионала.

Сколько Ом должно быть у скважинного насоса?

Согласно инструкции ГЛАВНАЯ обмотка должна иметь показания между 3,0 и 3,6 Ом между ЖЕЛТЫМ и ЧЕРНЫМ проводами, которые являются показаниями основной обмотки. Обмотки СТАРТ – это показания между ЖЕЛТЫМ и КРАСНЫМ проводами. Диапазон должен быть между 10,7 и 13,1 Ом.

Как проверить пусковой или рабочий конденсатор в 2022 году (простые шаги)

Я использую цифровой мультиметр Fluke 115 . Это дает вам идеальный заряд и разряжает показания конденсатора. Испытываю конденсаторы пусковые и рабочие для однофазных электродвигателей 110-220 вольт; кондиционеры, воздушные компрессоры, стирально-сушильные машины – вот о чем мы рассказываем в этой статье.

Как проверить пусковой и рабочий конденсатор воздушного компрессора 110 вольт

Итак, проверяю воздушный компрессор 110 вольт:

У него два конденсатора; один — пусковой , а другой — рабочий конденсатор . Итак, я использую двигатель стиральной машины с крышкой, и когда вы снимаете крышку, вы можете увидеть конденсатор. Он прячется там сзади. Есть смысл найти конденсатор. Когда вы найдете свой конденсатор; это довольно опасно; это может привести к поражению электрическим током.

Примечание:

Было бы лучше, если бы вы взяли отвертку с изолированной ручкой, чтобы соединить две клеммы. Работайте осторожно, так как это может привести к поражению электрическим током. И если вы находитесь на бетонном основании. Ток переменного тока ищет землю, и именно поэтому люди умирают от удара током или получают удар током и сильно обгорают.

Содержание

Тест 1. Первый способ проверки работающего конденсатора

Я использую цифровой мультиметр Fluke 115 для проверки правильного способа проверки работающего конденсатора. Поместите циферблат счетчика на фарады, знак будет таким; ₸.

Я вынимаю конденсатор воздушного компрессора, используя изолированную отвертку, мы коснулись обоих концов клемм испытательного конденсатора, чтобы разрядить его, а затем коснулись обоих выводов мультиметра к клеммам, это дает вам показания 247 мкФ микрофарад.

Делайте это снова и снова, переворачивая клеммы, показание 247 мкФ. И значение, написанное на корпусе терминала, составляет 250 мкФ. Это означает, что конденсатор исправен. Это лучший способ проверить работающий конденсатор.

Тест 2: Второй способ проверки работающего конденсатора

Когда вы найдете свой конденсатор; эта процедура проверки работающего конденсатора довольно опасна; это может привести к поражению электрическим током.

Меры предосторожности перед тестом:

Было бы лучше, если бы вы взяли отвертку с изолированной ручкой, чтобы коснуться двух клемм вместе. Сначала наденьте резиновые перчатки и защитные очки для глаз. Работайте осторожно, так как это может привести к поражению электрическим током. И если вы находитесь на бетонном основании. Ток переменного тока ищет землю, и именно поэтому люди умирают от удара током или получают удар током и сильно обгорают.

Для второго теста я взял конденсатор стиралки, и мне нужна штепсельная розетка для подачи тока на конденсатор и я использовал аллигаторы на конце провода для соединения выводов конденсатора. Вот так мы и завершили нашу цепь. Теперь включите переключатель только на одну секунду.

Будьте осторожны, это должно быть включено только на секунду

Теперь с помощью изолированного винта коснитесь обеих клемм вместе, это даст вам большую искру. Прикосновение к нему снова и снова приведет к разрядке конденсатора. Это второй способ проверки работающего конденсатора.

Вот почему нужно быть очень осторожным с питанием переменного тока. Итак, как только вы разрядили конденсатор, вы знаете, что все в порядке, тогда можно безопасно отключить провода электрического тока и вытащить его. После этого проверьте этот конденсатор.

Теперь проверьте конденсатор, он дает показания 423, но уходит в минус до бесконечности. При повторном переключении обеих клемм на измерительные провода показания снова выдаются в минус, поэтому мне не нравится этот тест, который бессмысленен.

Тест 3: третий способ проверки работающего конденсатора

Вы должны получить один такой измеритель FLUKE 115 ЦИФРОВОЙ СЧЕТЧИК потому что вы не собираетесь, 100% сможете проверить конденсатор. Это единственный цифровой измеритель по сравнению с токоизмерительными клещами или аналоговым мультиметром, который дает правильные показания.

Конденсатор берем в хорошем состоянии, выставляем настройки счетчика на Ом. И проверьте конденсатор с помощью проводов мультиметра, показания на экране выглядят так, поэтому мы получили от 233 до 280 вольт, так что это дало нам наш диапазон, поэтому мы должны быть в этом диапазоне, чтобы это был хороший конденсатор, поэтому что у нас в итоге получилось если мы получили 233в на 280в, встряхните еще раз 235в на 234в. На корпусе конденсатора написано 240 вольт. Итак, это показывает, что конденсатор в хорошем состоянии.

Каковы признаки неисправного конденсатора?

 В любом электрическом или электронном компоненте вышел из строя конденсатор:

1. В нижней части конденсатора будет наблюдаться эрозия.
2. Вторым признаком неисправного конденсатора является то, что цифровой мультиметр будет показывать значение параметра Ом, увеличивающееся и уменьшающееся, показывая зарядку и разрядку конденсатора.
3. Конденсатор протекал.
4. Разорванный корпус конденсатора.

В чем разница между пусковым и рабочим конденсатором?

Рабочий конденсатор:

Рабочие конденсаторы имеют номинал в диапазоне 3–70 микрофарад (мкФ). Рабочие конденсаторы также проверяются по классификации напряжения. Классы напряжения измеряемого рабочего конденсатора: 370 В и 440 В.

Пример: Маслонаполненные конденсаторы CBB65

Сухие конденсаторы черного ящика ADP

Сухие конденсаторы CBB60B

Italfarad Сухие конденсаторы в пластиковом корпусе

Пусковой конденсатор:

Номинальные значения пусковых конденсаторов указаны в 70 мкФ или, если они выше, имеют еще три класса напряжения: 125 В, 250 В и 330 В. Они используются в бытовых компонентах. Например, рабочий конденсатор 35 мкФ при 370 В и пусковой конденсатор 88–108 мкФ при 250 В.

Пример: Алюминиевые электролитические конденсаторы CD60B

Как определить неисправность конденсатора с помощью мультиметра?

• Я использую цифровой мультиметр Fluke 115 для проверки неисправного конденсатора.
• Во-первых, переместите шкалу Fluke на более высокое значение напряжения Ома.
• Теперь проверьте конденсатор проводами мультиметра.
• Если конденсатор показывает на мультиметре показания зарядки и собирается разрядиться до нуля.
• Предположим, что показание конденсатора составляет 129 вольт, и оно уменьшается до нуля.
• Это означает, что конденсатор неисправен.

Часто задаваемые вопросы:

Что купить, рабочий конденсатор или пусковой?

Обычно мы используем рабочий конденсатор для бытовых приборов, потому что он накапливает ток и посылает переменный ток, тогда как пусковой конденсатор используется для запуска кондиционеров.

Можно ли заменить пусковой конденсатор рабочим?

Пусковой конденсатор нельзя заменить рабочим конденсатором.

Что произойдет, если мы используем конденсатор неправильного размера?

Если используется конденсатор неправильного размера, магнитное поле двигателя будет неравномерным.
