Как преобразовать 5 вольт в 12

Всем хорошо известно, что номинальное бортовое напряжение легковых автомобилей составляет 12 вольт. Может в некоторых случаях оно может быть 24 вольта, поскольку аккумуляторы на такое напряжение тоже встречаются, но мы об этом не знаем: … Однако напряжение 12 вольт не всегда является подходящим для многих электронных устройств, где применяется цифровая логика. Исторически сложилось так, что большинство логических микросхем работают с напряжением 5 вольт. Если сказать более того, то по сути, эта статья является неким продолжением приведенной нами статьи выше, с одним лишь исключением. Здесь будут собраны все возможные варианты обеспечивающие преобразование 12 вольт в 5 вольт. То есть мы разберем и относительно бесперспективные варианты на резисторах и транзисторе и поговорим о микросборках и схемах с использованием ШИМ, для реализации преобразователей напряжения в машине с 12 на 5 вольт.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Автомобильный преобразователь напряжения с 12 вольт на 5 вольт 📹
• Как из 12 вольт сделать 220 при помощи трансформатора. 12 вольт напряжение
• Преобразователь напряжения 12 вольт на 3,5 вольт
• Primary Menu
• Самый простой инвертор 1,5 В – 220 В
• Преобразователь 5в 12в
• DC-DC конвертер 12В — 5В 3А 15Вт
• Ваш пароль
• Автомобильный преобразователь напряжения с 12 вольт на 5 вольт 📹

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самодельный регулятор наприжения на 12 вольт.

Автомобильный преобразователь напряжения с 12 вольт на 5 вольт 📹

Содержание: Получаем 12 Вольт из Понижение напряжения без трансформатора Гасящий конденсатор Блок питания на сетевом трансформаторе 12 Вольт из 24 Вольт или другого повышенного постоянного напряжения 12 Вольт из 5 Вольт или другого пониженного напряжения Как получить 12В из подручных средств. Наиболее часто стоит задача получить 12 вольт из бытовой электросети В. Это можно сделать несколькими способами:. Прежде чем приступить к рассмотрению этой схемы предварительно стоит сказать об условиях, которые вы должны соблюдать:.

Тем не менее, такая схема вряд ли вас убьёт, но удар электрическим током получить можно. R1 — нужен для разрядки гасящего конденсатора, C1 — основной элемент, гасящий конденсатор, R2 — ограничивает токи при включении схемы, VD1 — диодный мост, VD2 — стабилитрон на нужное напряжение, для 12 вольт подойдут: ДД, КСВ, 1NA.

Можно использовать и линейный преобразователь. Но можно и воспользоваться калькуляторами, они есть в онлайн или в виде программы для ПК, например как вариант от Гончарука Вадима, можете поискать в интернете. Остальные перечисленные способы рассматривать не имеет смысла, так как понижение напряжения с до 12 Вольт с помощью резистора не эффективно ввиду большого тепловыделения размеры и мощность резистора будут соответствующие , а мотать дроссель с отводом от определенного витка чтобы получить 12 вольт нецелесообразно ввиду трудозатрат и габаритов.

Классическая и надежная схема, идеально подходит для питания усилителей звука, например колонок и магнитол. При условии установки нормального фильтрующего конденсатора, который обеспечит требуемый уровень пульсаций.

В дополнение можно установить стабилизатор на 12 вольт, типа КРЕН или L или любой другой для нужного напряжения. Без него выходное напряжение будет изменяться соответственно скачкам напряжения в сети и будет равно:.

Здесь стоит отметить, что выходное напряжение после диодного моста должно быть на вольта больше, чем выходное напряжение БП — 12В, но не более 30В, оно ограничено техническими характеристиками стабилизатора, и КПД зависит от разницы напряжений между входом и выходом. Трансформатор должен выдавать В переменного тока.

Стоит отметить, что выпрямленное и сглаженное напряжение будет в 1,41 раз больше входного. Оно будет близко к амплитудному значению входной синусоиды.

Также хочется добавить схему регулируемого БП на LM С его помощью вы можете получить любое напряжение от 1,1 В до величины выпрямленного напряжения с трансформатора. Чтобы понизить напряжение постоянного тока из 24 Вольт в 12 Вольт можно использовать линейный или импульсный стабилизатор. Такая необходимость может возникнуть, если нужно запитать 12 В нагрузку от бортовой сети автобуса или грузовика напряжением в 24 В.

Кроме того вы получите стабилизированное напряжение в сети автомобиля, которое часто изменяется. Даже в авто и мотоциклах с бортовой сетью в 12 В оно достигает 14,7 В при работающем двигателе. Поэтому эту схему можно использовать и для питания светодиодных лент и светодиодов на транспортных средствах. К ней можно подключить нагрузку током до ,5А. Чтобы усилить ток, можно использовать проходной транзистор, но выходное напряжение может немного снизится — на 0,5В.

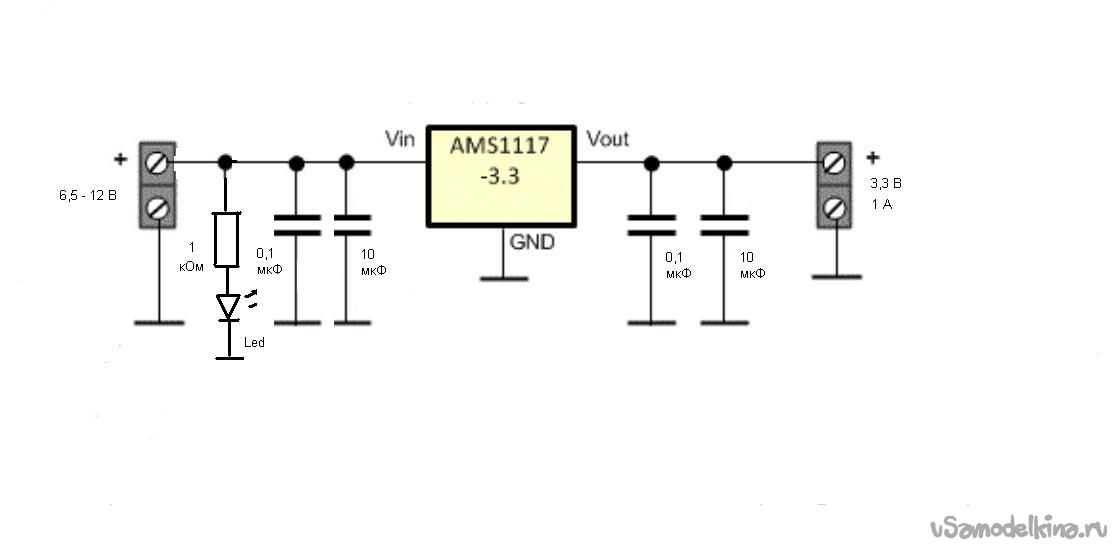

Подобным образом можно использовать LDO-стабилизаторы, это такие же линейные стабилизаторы напряжения, но с низким падением напряжения, типа AMSv. Также эти варианты подойдут и для понижения напряжения от блока питания от ноутбука. Эффективнее использовать импульсные понижающие преобразователи напряжения, например на базе ИМС LM В продаже можно найти версию с фиксированным выходным напряжением и с регулируемым, как на фото сверху в правой части вы видите многооборотный потенциометр синего цвета.

Вы можете получить 12В из 5В, например, от USB-порта или зарядного устройства для мобильного телефона, также можно использовать и с популярными сейчас литиевыми аккумуляторами с напряжением 3,,2В.

Если речь вести о блоках питания, можно и вмешаться во внутреннюю схему, править источник опорного напряжения, но для этого нужно иметь определенные знания в электронике. В продаже имеются варианты с фиксированным выходом 12В либо регулируемые с регулировкой в диапазоне от 3,2 до 30В.

Выходной ток — 3А. Он продаётся на готовой плате, и на ней есть пометки с назначением выводов — вход и выход. Также на фото отчетливо видны подписи к контактным площадкам. Самый простой способ получить напряжение 12В — это соединить последовательно 8 пальчиковых батареек по 1,5 В.

Или использовать готовую 12В батарейку с маркировкой 23АЕ или 27А, такие используются в пультах дистанционного управления.

Мы рассмотрели набор вариантов для получения 12В в домашних условиях. Каждый из них имеет свои плюсы и минусы, различную степень эффективности, надежности и КПД. Какой вариант лучше использовать, вы должны выбрать самостоятельно исходя из возможностей и потребностей. Также стоит отметить, что мы не рассмотрели один из вариантов. Получить 12 вольт можно и от блока питания для компьютера формата ATX. Для его запуска без ПК нужно замкнуть зеленый провод на любой из черных.

Обычно мощность 12В линии несколько сотен Ватт и ток в десятки Ампер. Теперь вы знаете, как получить 12 Вольт из или других доступных значений. Напоследок рекомендуем просмотреть полезное видео по теме:. А что вы странного увидели в УГО трансформатора, но при этом не заметили, что там и электролиты не по ГОСТам отечественным начерчены, да и диоды тоже.

Там написано, что вторичка у транса должна выдавать 30 вольт по переменке. Соответственно и разница между входным и выходным напряжением должна быть не более 40 Вольт. При этом напряжение на входе микросхемы должно быть как минимум на 2 вольта больше чем на выходе. Соответственно выделяется мощность, равная разнице напряжений между входом и выходом умноженной на ток через микросхему.

Поэтому чем больше разница между входом и выходом, тем меньше КПД. Я это всё к чему, к тому, что вы можете использовать любой трансформатор удовлетворяющий описанным условиям! Зачем схема в сприн лайоте, если там разводка — 2 шины и до 10 отверстий. . Собирается на макетке или навесным монтажом. Или Вы хотите именно электрическую принципиальную схему в классическом виде?

Почему на второй схеме после моста стоит конденсатор С3 на 35В? Там разве не ? Также не раскрыт смысл конденсатора С2. Ваш e-mail не будет опубликован. Вы здесь: Главная База знаний Хитрости и руководства. Автор: Александр Мясоедов. Как получить напряжение 12 Вольт. Опубликовано: Напряжение 12 Вольт используется для питания большого количества электроприборов: приемники и магнитолы, усилители, ноутбуки, шуруповерты, светодиодные ленты и прочее.

Об этом мы расскажем далее, предоставив обзор наиболее рациональных способов. Александр администратор. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.

Другие статьи по теме Экономим на электрическом отоплении — что для этого нужно.

Как из 12 вольт сделать 220 при помощи трансформатора. 12 вольт напряжение

Для проверки работы отдельных блоков бытовых приборов домашнему мастеру может понадобиться напряжение 12 вольт как постоянного, так и переменного тока. Подробно разберем оба случая, но вначале необходимо рассмотреть еще одну величину электроэнергии — мощность, которая характеризует способность устройства надежно совершить работу. Автомобильный аккумулятор обладает большим резервом мощности для задач компьютера, а вот блок питания ПК при таком же напряжении 12 вольт абсолютно не пригоден для раскрутки стартера, он просто сгорит. Способы получения постоянного напряжения. Из гальванических элементов батареек. Промышленность выпускает круглые батарейки различных габаритов зависят от мощности с напряжением 1,5 вольта.

День добрый Собсно в машину нужно 3, вольта (жесткий диск подключить ). Поиск результатов не дал. Кто нить видел такие.

Преобразователь напряжения 12 вольт на 3,5 вольт

Повышающий DC-DC преобразователь ищется на алиэкспрессе по фразе dc-dc step-up. Но смотря какой ток нужно снять. И надо понимать, что ток потребляемый преобразователем от 5в будет более чем в два раза выше чем ток который будет отдаваться в нагрузку 12в. У вас по первой ссылке понижающий преобразователь, то есть 5 вольт из 12 мы можем на нем сделать, а 12 вольт из 5 — нет! Я точно таким годик назад на гидравлическом подъёмнике » задирал» питание клапану. Фирменные сервисы подняли руки вверх после замены клапана. Сказали — «У вас электроника не работает» Клапан на 24 Вольта. До него при работе насоса в «люльку» только Вольт доходило. Это метров 50 плоского силового кабеля. Поставил, поднял напряжение до 35 Вольт.

Primary Menu

Постоянный ток течет только в одном направлении и для него частота равна нулю. Осциллограмму постоянного тока мы с вами рассматривали в статье Осциллограф. Основы эксплуатации :. Как вы помните, по горизонтали на графике у нас время ось Х , а по вертикали напряжение ось Y. А для того, чтобы преобразовать в постоянное пульсирующее напряжение , мы с вами после трансформатора подключали Диодный мост.

Сегодня мы с вами попробуем разобраться, что из себя представляет напряжение 12 вольт.

Самый простой инвертор 1,5 В – 220 В

Я не встречал схемы инвертора проще чем эта. Для повторения вам понадобиться минимум деталей — их не более 10 штук. Для получения напряжения на выходе вольт нам понадобиться одна пальчиковая батарейка напряжением 1,5 вольта. Вернуться назад 80 1 2 3 4 5. Мощный преобразователь для питания сабвуфера от бортовой сети Установите галочку:.

Преобразователь 5в 12в

Для питания штатной камеры требуется 5 вольт. Это напряжение можно получить из 12 вольт постоянного тока с помощью простых схем, в основе которых лежит тот или иной стабилизатор напряжения. Для нормальной работы стабилизатора необходимо обеспечить ему теплоотвод. При перегреве ощутимо снижается выходной ток, а в конечном итоге стабилизатор попросту сгорит. Входное напряжение не должно превышать 15 вольт. Для схемы также понадобятся конденсаторы 0,33 мкФ и 0,1 мкФ на 16 вольт. А потом посмотрел цены на детали в магазине чип дип в итоге себестоимость данной самоделки выходит выше руб конечно можно посмотреть в других магазинах детали возможно будет дешевле.

Если вам вдруг понадобилось поднять напряжение с пяти вольт до 12, например так как при преобразовании напряжения сила тока уменьшается и ее хватило Если нужно понизить напряжение с 12 до 5 вольт, то вам поможет.

DC-DC конвертер 12В — 5В 3А 15Вт

Полезные советы. Как из 48 Вольт взять 12 вольт? Варианты соединения аккумуляторов различной емкости в одну систему Как увеличить мощность блока питания 12 вольт.

Ваш пароль

ВИДЕО ПО ТЕМЕ: Урок №41. Как с помощью резистора уменьшить напряжение?

By cat-nik , August 6, in Импульсные источники питания, инверторы. Здравствуйте, подскажите как поднять выходное напряжение с USB до вольт. Решил сделать подставку для лэптопа так. Подскажите пожалуйста схему такого преобразователя, и если возможно список не отечественных деталей а их импортных аналогов, так как только такие есть возможность достать. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический.

Автомобильный преобразователь напряжения с 12 вольт на 5 вольт 📹

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. А или легенда изнутри. Xiaomi MI9 SE. Уже вполне хорошо. Мешаю дешевую табачную жидкость.

Иногда надо получить высокое напряжение из низкого. Например, для высоковольтного программатора, питающегося от 5ти вольтового USB, надыбать где то 12 вольт. Как быть? Для этого существуют схемы DC-DC преобразования.

различия и сравнение – keypro2.ru

Сборка ПК – одно из самых приятных увлечений в наше время. Если вы энтузиаст технологий, мало что может помочь вам почувствовать себя лучше, чем создание и настройка собственного оборудования. С появлением высокопроизводительных и одновременно довольно дорогих компонентов ПК настройка игровой машины стала довольно популярным хобби. Персонализация – это большая часть привлекательности пользовательского игрового аппарата по сравнению с чем-то вроде готовой консоли.

RGB-подсветка – отличный способ персонализировать вашу сборку.
Раньше возможности настроить игровой аппарат по своему вкусу были немногочисленны. В лучшем случае вы можете получить цветные компоненты, такие как видеокарты, модули памяти или радиаторы материнской платы. Создание ПК, подходящего под определенную тему, было чрезвычайно трудным, и даже если вам удавалось это сделать, вы застревали в одной и той же цветовой комбинации и теме, пока не построили совершенно новую машину. Это было довольно неудобно, так как даже самые красивые цветовые темы со временем приелись и требовали изменений. Откройте для себя RGB-подсветку, которая изменила всю игру, когда дело доходит до персонализации и настройки игрового ПК.

Содержание статьи

RGB Освещение

Одна из самых противоречивых тем среди энтузиастов ПК за последние несколько лет – это тренд RGB-освещения. Эта тенденция размещения элементов освещения на каждом компоненте настолько успешна, что в настоящее время мы можем видеть, что RGB реализован в каждом маленьком компоненте. RGB теперь входит в состав корпусов, видеокарт, кулеров ЦП, вентиляторов, модулей памяти RAM, материнских плат, устройств хранения и даже блоков питания. Фактически, вряд ли будет выпущен какой-либо компонент без реализации какого-либо элемента RGB.

Это весьма позитивный момент для тех, кто ищет полную свободу в персонализации и настройке своего ПК. Подсветка RGB не только позволяет пользователю выбирать цвета и эффекты по своему усмотрению, но также улучшает эстетику ПК. Одна из лучших особенностей RGB-освещения – это большой выбор, который он предлагает пользователю. Вы можете выбирать из целого ряда цветов и эффектов в соответствии с вашим настроением и предпочтениями, а если освещение вас отвлекает или раздражает, вы всегда можете выключить его одним нажатием кнопки. Это означает, что RGB-освещение можно интегрировать как в демонстрационные, так и в скрытые сборки, а освещение можно настроить в соответствии с темой, которую необходимо проецировать.

RGB 12V Стандартный

Традиционный стандарт RGB немного старше современного стандарта aRGB, а также немного ограничен в своих возможностях. Этот стандарт используется для управления освещением и эффектами 4-контактных устройств 12В RGB, таких как вентиляторы, полосы RGB и т. Д.

Распиновка

Распиновка для заголовка RGB довольно проста. Сам заголовок представляет собой разъем 12В с 4 контактами. Имеется контакт заземления, а затем отдельные контакты для красного, зеленого и синего цветов. Это делает настройку RGB довольно простой, поскольку он берет отдельные сигналы трех цветов и объединяет их для создания эффекта.

Каждый цветовой пин получает определенное количество энергии, который освещает этот конкретный разъём. Понятно, что чем больше мощность на пинах, тем ярче будет соответствующий цвет. Смешивание и согласование различных комбинаций мощности и разных уровней освещенности цветов дает конечный результат, в котором три цвета объединяются в один окончательный цвет.

Совместимость

Устройства RGB совместимы с разъемами 12В, которые имеют 4 контакта и в настоящее время присутствуют на многих материнских платах. Фактически, больше материнских плат имеют 4-контактные разъемы RGB 12В, чем новые разъемы aRGB из-за их более низкой стоимости. Устройства RGB 12В НЕ совместимы с разъемами aRGB 5В. Поскольку разъемы 5V aRGB могут обеспечивать питание только 5V, освещение на устройствах 12V RGB, скорее всего, не будет отображаться или будет просто очень тусклым. Канал питания разъема 5V будет соответствовать одному из цветовых каналов на штекере RGB, и поэтому вы можете получить один цвет для отображения на устройстве. Это не катастрофический сбой, но, тем не менее, его следует избегать.

Возможности

Принцип работы 4-контактного стандарта 12V RGB довольно прост. Как мы уже говорили, есть 3 отдельных контакта для красного, зеленого и синего цветов. Каждый отдельный цвет имеет 255 состояний, в которых он может находиться. Предположим, вы хотите, чтобы ваши светодиоды светились только красным, тогда окончательный код RGB будет читать 255 для красного, 0 для зеленого и 0 для синего. Смешивание и сопоставление разных цветов будет повышать и понижать состояния для каждого цвета, а затем вносить вклад в окончательный цвет.

Вы часто можете видеть, что RGB использует термин «16,8 миллиона цветов» в своих маркетинговых материалах. Простая математика говорит нам, что в состояниях цвета, которые мы только что обсудили, для каждого цвета имеется 256 чисел (0–255). Мы можем подсчитать, что 256 кубов равняются рекламируемым 16,8 миллионам, которые часто используются в маркетинговых терминах. Происхождение этого числа довольно простое, поскольку это всего лишь куб из 256 состояний, в которых может быть любой цвет.

Это также причина того, что вы можете отображать только один цвет за раз в светодиодных устройствах RGB. Эти устройства способны интерпретировать только цветовые сигналы по одному, поэтому для получения разных эффектов вы должны отправлять разные сигналы на разные светодиоды, чтобы каждый светодиод загорался разным цветом в разное время. Это делает устройства RGB немного менее настраиваемыми, чем устройства aRGB.

Недостатки

Основным недостатком системы RGB 12В является ограничение одновременного отображения только одного цвета для каждого светодиода. Это означает, что устройства RGB не могут производить плавные переходы или анимацию между разными цветами, потому что светодиоды могут отображать только один конкретный цвет за раз. Светодиоды RGB также довольно ограничены в диапазоне эффектов, которые они могут производить, но это зависит от конкретного производителя устройства и количества светодиодов, которые включены в этот продукт.

Это также причина того, что устройств с RGB-подсветкой сейчас довольно мало. Есть много материнских плат с 4-контактными разъемами RGB, но немногие новые устройства используют этот стандарт. Из-за ограниченного контроля над эффектами многие устройства с RGB-подсветкой, такие как вентиляторы и светодиодные ленты, быстро перешли на новый стандарт aRGB, оставив RGB в прошлом.

Преимущества

Есть также значительное преимущество устройств с RGB-подсветкой перед устройствами с RGB-подсветкой. Устройства (например, вентиляторы и светодиодные ленты), которые используют эту систему, обычно более доступны, чем те, которые используют систему aRGB. Поклонники aRGB особенно известны своей дороговизной, что было бы неразумным решением включать их в бюджетную или даже среднюю сборку.

Вы также можете легко найти разъемы RGB 12V на доступных материнских платах из-за их более низкой стоимости. Заголовки aRGB, с другой стороны, ограничиваются почти исключительно платами высокого класса, хотя эта тенденция постепенно меняется по мере того, как стандарт устаревает.

Стандарт aRGB 5V

aRGB – более продвинутый стандарт, чем традиционный RGB. Он предлагает гораздо больше возможностей, чем стандарт 12В, и может отображать гораздо больше эффектов. Если вы хотите добиться максимальной персонализации, устройства с RGB-подсветкой должны быть вашим приоритетом перед устройствами с RGB-подсветкой.

Распиновка

Распиновка для устройств aRGB немного другая. Он использует 3 контакта в разъеме шириной 4 контакта, но один из контактов отсутствует. Это означает, что невозможно вставить разъём в неправильной ориентации, так как она проходит только в одном направлении из-за отсутствия пина. В отличие от стандарта RGB, заголовок стандарта aRGB не взаимодействует с отдельными цветовыми каналами. В трех контактах первый контакт предназначен для «земли», второй – для «питания», а последний контакт – для «сигнала». Сигнальный контакт может напрямую связываться с очень маленькими контроллерами, которые подключены непосредственно к каждому отдельному светодиоду в устройстве aRGB.

Совместимость

Устройства aRGB совместимы с 3-контактным разъемом 5В, а также не имеют обратной или прямой совместимости с разъемом 12В на многих материнских платах. На самом деле, подключение устройства aRGB со стандартным разъемом 12В на материнской плате может быть довольно опасным. Питание 12В, проходящее через светодиоды, которые предназначены для использования 5В, может почти сразу же повредить светодиоды и сделать любое освещение в вашем устройстве совершенно бесполезным. Это необратимое изменение, и его следует избегать любой ценой.

Возможности

Из-за способности сигнального контакта напрямую общаться с крошечными контроллерами, прикрепленными к отдельным светодиодам, цвет не ограничивается отдельными комбинациями красного, зеленого и синего. Вместо этого сигнал теперь может перестать общаться с отдельными светодиодами и сообщить им, чтобы они сделали что-то другое. Это делает их более настраиваемыми, чем устройства RGB, потому что они могут таким образом создавать гораздо больше цветовых комбинаций и эффектов.

Устройства aRGB не должны взаимодействовать с каждым отдельным цветовым каналом, поэтому технически они не ограничены 16,8 миллионами цветов. Такой тип реализации освещения обеспечивает большую гибкость в эффектах, создаваемых светодиодами. Освещение aRGB предлагает плавные переходы, привлекательную анимацию и большой потенциал для настройки, поэтому в этой категории они превосходят традиционные устройства RGB.

Недостатки

Поскольку устройства aRGB работают от напряжения всего 5В, существует ограничение на количество устройств, которые вы можете соединить последовательно. Это означает, что если вы хотите последовательно подключить несколько вентиляторов или хотите установить 10-футовую полосу светодиодов aRGB вокруг своего стола, возможно, у вас не получится сделать это с одним разъёмом aRGB. Для этого потребовался бы еще один источник питания на середине линии. Обычно это не является ограничивающим фактором, когда речь идет об устройствах внутри самого ПК, потому что вы не сможете насыщать мощность 5-вольтового разъема количеством светодиодов, которые есть на вашем ПК.

Еще один серьезный недостаток экосистемы aRGB – ее цена. Устройства aRGB обычно дороже, чем сопоставимые устройства RGB. Вентиляторы, использующие светодиоды aRGB, могут иногда превышать 30 долларов в цене, а это много, чтобы заплатить только за один вентилятор и какое-то необычное освещение. Сейчас индустрия перешла на стандартную систему освещения с RGB-подсветкой, поэтому в 2021 году будет сложно найти достойное устройство с RGB-подсветкой, использующее стандарт 12В. Это означает, что вам, возможно, придется платить больше за устройства с RGB-подсветкой независимо от ваших предпочтений, если вы хотите освещение в вашей системе в 2021 году.

Заключение

Итак, в конце концов, вам нужно решить, хотите ли вы использовать экосистему RGB или более новую aRGB. Стандартные 4-контактные устройства RGB все еще существуют в значительном количестве и, как правило, также дешевле. С ними также немного безопаснее работать, поскольку нет возможности случайно повредить светодиоды внутри устройства, перевернув вилку. Вы также можете сделать более длинные шлейфы и установить более длинные светодиодные ленты с разъемом 12В по сравнению с разъемом 5В из-за разницы в мощности. Это означает, что стандарт RGB – отличный способ синхронизировать освещение вашего рабочего стола с освещением вашего ПК без использования внешнего контроллера, подобного этому.

С другой стороны, устройства RGB быстро заменяются на рынке более новыми устройствами aRGB большинством производителей, а заголовки aRGB на материнских платах также становятся все более распространенными. Они предлагают более естественный белый цвет, более яркие цвета, более широкий спектр эффектов и больше возможностей настройки, чем традиционные 12В RGB. Сейчас они немного дороже, и вы рискуете повредить светодиоды, если случайно подключите устройство к неправильному разъему, но эти компромиссы не имеют большого значения, если мы посмотрим на это объективно. Тем не менее, aRGB определенно является стандартом на будущее, по крайней мере, до тех пор, пока он не будет заменен чем-то еще лучшим, что является общей тенденцией в индустрии компьютерного оборудования.

Просмотров: 4 023

Как получить напряжение 12 Вольт от внешнего аккумулятора на 5 Вольт с поддержкой «быстрой зарядки»

 Как получить напряжение 9 или 12 Вольт от внешнего аккумулятора на 5 Вольт с поддержкой «быстрой зарядки»

 Лайфхак

---

Как получить напряжение 9 или 12 Вольт от внешнего аккумулятора (повербанка) на 5 Вольт с поддержкой «быстрой зарядки»

Оглавление
   1. Теория вопроса и сложный способ

   2. Простой способ

     Внешние аккумуляторы получили сейчас очень большое распространение и продаются буквально «на каждом углу».

Но есть проблема: подавляющее большинство из них рассчитаны на выходное напряжение 5 Вольт; а пользователю иногда бывает нужно и другое напряжение. Часто требуется, например, напряжение в 12 Вольт. Таким напряжением питаются многие планшеты и малогабаритные ноутбуки.

Эта проблема — решаемая, если Ваш внешний аккумулятор поддерживает «быструю зарядку» на выходе.

Если же повербанк не поддерживает режим «быстрой зарядки» (не может повышать напряжение на выходе выше 5 В), то получить от него другое напряжение (в т.ч. 9 и 12 В) тоже можно с помощью внешних DC-DC преобразователей (обзор одного из таких преобразователей — здесь).

Но в варианте с DC-DC преобразователями есть две проблемы.

Во-первых, из-за относительно небольшой выходной мощности «обычных» повербанков (до 10 Вт) не удастся получить на выходе подключенного DC-DC преобразователя большого тока (для напряжения 12 В максимальный ток на выходе будет 0.6 — 0.7 А, и то не у всякого DC-DC преобразователя).

Во-вторых, из-за наличия двух последовательных DC-DC преобразований (одно — в повербанке, другое — во внешнем DC-DC преобразователе) КПД такой системы будет невысоким. Заряд аккумулятора в повербанке будет таять очень быстро!

В связи с этим вернёмся к основному варианту: использованию повербанков с поддержкой режима «быстрой зарядки».

Режим «быстрой зарядки» в источниках питания (в т. ч. и в повербанках) работает на основе того, что от смартфона на источник питания поступает команда поднятия выходного напряжения. Теоретически напряжение может быть поднято до 20 Вольт, но практически во внешних аккумуляторах выходное напряжение может достигать только 12 Вольт (возможны исключения).

Задача пользователя состоит только в том, чтобы каким-либо образом «подменить» команду, поступающую от смартфона, на команду, поступающую от пользователя.

Для этого можно использовать недорогие устройства, изготовляемые в братском Китае — тестеры для проверки аккумуляторов и эмуляторы режима «быстрой зарядки» с кнопочным управлением.

Тестер используется для контроля установки правильного напряжения, а эмулятор — для подачи команд на его установку. Если попытаться установить напряжение без тестера (т. е. без контроля), то возможны ошибки, из-за которых заряжаемое устройство может либо не заряжаться (если будет установлено напряжение ниже нормы), либо выйти из строя (если оно — выше нормы).

Так выглядит тестер (точнее - USB tester, так он называется на китайских интернет-площадках):

(кликнуть для увеличения)

При «боевом» включении он показывает ток, напряжение и прошедший через него заряд в миллиампер-часах. Последнее нам не нужно, поскольку представляет лишь академический интерес (но можно проверить реальную отдаваемую/закачиваемую ёмкость и, тем самым, честность производителей).

На устройстве находится единственная кнопка — «Reset»; с её помощью можно сбросить показания счетчика миллиампер-часов.

А так выглядит эмулятор «быстрой зарядки»:

Это устройство — сложнее и содержит целых три кнопки.

Левая кнопка («Mode») служит для установки одного из режимов «быстрой зарядки» - Quick Charge 2.0 QC2.0) или Quick Charge 3.0 (QC3.0). Как правило, достаточно режима QC2.0; да и не все повербанки поддерживают QC3.0.

Следующие две кнопки служат для повышения или понижения выходного напряжения. Осуществляется это изменение не самим эмулятором, а тем повербанком, к которому Вы его подключили. Эмулятор лишь формирует и передаёт команды.

Контроль успешного входа в режим «быстрой зарядки» осуществляется светодиодами в верхней строке. Правда, контроль этот — грубый, о точном значении напряжения он представления дать не может.

Если войти в режим «быстрой зарядки» с помощью кнопок на эмуляторе не удалось, то на нём останется светящимся только светодиод с обозначением «4-6. 9V». Но иногда требуется терпение и несколько дополнительных попыток. Если Ваш повербанк не поддерживает «быстрой зарядки», то переключение в оный режим не произойдёт никогда (проверяйте наличие поддержки в документации или в обозначениях на корпусе повербанка).

Ещё одна очевидная деталь, которая нам потребуется, но которая может потребовать от нас дополнительных действий — это подходящий кабель для соединения выходного порта USB эмулятора с входным разъёмом питания того девайса, который Вы хотите запитать от повербанка.

Этот кабель может быть и в комплекте повербанка (либо в «явном» виде, либо в виде USB-кабеля с набором переходников), либо в продаже в торговых точках, либо нигде (так и оказалось в моём случае).

Тогда его можно изготовить самостоятельно («сколхозить») из частей подходящих, но ненужных кабелей:

На фото место соединения частей кабелей показано без изоляции только для наглядности, в жизни контакты должны быть обязательно заизолированы!

При изготовлении кабеля особое внимание надо обратить на соблюдение полярности, иначе можно что-нибудь сжечь. Да и для готовых «фирменных» кабелей проверить полярность не повредит.

Итак, теперь, когда у нас все материалы и принадлежности готовы, приступаем к исполнению плана.

Первым делом последовательно соединяем повербанк, USB tester и эмулятор «быстрой зарядки».

Если при подключении этой цепочки к повербанку он сам не включился, то принудительно включаем его кнопкой на нём:

После включения кнопками на эмуляторе устанавливаем напряжение 12V (или другое, какое Вам необходимо — например, 9V). Напряжение контролируем по показаниям USB-тестера.

После установки требуемого напряжения быстренько подключаем нагрузку (заряжаемое или просто эксплуатируемое устройство, если оно своего аккумулятора не имеет). Почему «быстренько»? Потому что все повербанки без нагрузки через некоторое время автоматически выключаются.

На следующем фото — вся система в сборе и в работе совместно с фоторамкой Samsung:

 В дополнение — еще несколько слов об особенностях аппаратуры.

Часто эмуляторы «быстрой зарядки» делаются с запоминанием последнего включенного режима. Если Ваш — именно такой, то после установки режима может не потребоваться далее использование USB-тестера для контроля напряжения.

Также без него можно будет обойтись и в том случае, если повербанк, действительно, окажется не в состоянии отдать свыше 12 Вольт на выходе. Тогда можно будет смело устанавливать кнопками на эмуляторе максимальное напряжение, оно и окажется равным 12 V.

Ещё один важный момент: должны совпадать типы технологии «быстрой зарядки» на повербанке и в примененном эмуляторе. Самая распространённая сейчас система - Qualcomm Quick Charge 2.0/3.0; на её основе и проводился описанный в этой статье эксперимент.

Но существуют и другие системы «быстрой зарядки», например, MediaTek Pump Express (MTK PE), и другие. К сожалению, все они не совместимы друг с другом (но существуют повербанки, поддерживающие несколько систем).

     Простой способ получения 9 В или 12 В от повербанка с поддержкой быстрой зарядки (дополнение к статье от 14 марта 2021 г.)

По многочисленным просьбам трудящихся, наши китайские товарищи освоили производство триггеров («приманок» для 9 и 12 В) с ползунковыми переключателями напряжения повербанка.

Здесь сразу устанавливается выбранное напряжение (9 или 12 Вольт), и в дальнейшем его контролировать не требуется. Но, на всякий случай, рекомендуется проконтролировать один раз при первом включении, чтобы убедиться, что на выходе действительно получается требуемое напряжение.

Выглядит эта «приманка» так (обзор):

Купить такую «приманку» (триггер QC3 / QC2) можно на Алиэкспресс здесь. Цена с учётом доставки — около $10 (дороговато, но если найдётся дешевле, то хорошо — на Али поиск помогает сберечь средства!).

Если не требуется возможности переключения напряжений между 9 и 12 Вольт, то можно приобрести «приманку» на фиксированное напряжение 9 или 12 Вольт. Стоит она значительно дешевле (ок. $1 с учётом доставки) и выглядит она так:

Купить можно здесь. Там же есть в продаже «приманки» на напряжение 20 В, но надо иметь в виду, что мало какие повербанки и зарядные устройства поддерживают выдачу такого напряжения (надо досконально изучать технические данные).

Теперь снова вернёмся к теории.

Важный вопрос: в чем смысл всей этой возни, если можно приобрести сразу повербанк с переключаемыми напряжениями или с напряжением 12 Вольт?

Во-первых, такие повербанки очень редко стали встречаться в продаже.

Во-вторых, если у Вас уже есть повербанк с поддержкой «быстрой зарядки» для Вашего телефона (что полезно, если телефон тоже её поддерживает), то Вы можете добавить к нему еще одну функцию. Заодно у Вас и тестер аккумуляторов появится (при выборе «сложного» метода). 🙂

Примечание: в эксперименте использовался повербанк Anker PowerCore Speed 10000 (обзор).

Где купить необходимое оборудование.

Сам повербанк с поддержкой быстрой зарядки можно купить как с помощью российских сервисов сравнения цен, например, Яндекс.Маркет (приведена ссылка на выбор повербанков с поддержкой быстрой зарядки), так и на Aliexpress (приведена ссылка на категорию повербанков с поддержкой быстрой зарядки, но описания всё равно надо читать внимательно).

Покупать просто в ближайшем магазине не рекомендуется — цены по разным торговым точкам могут отличаться очень сильно.

Использованный в статье USB-тестер марки Keweisi уже снят с производства, но эта фирма производит новые похожие модели, посмотреть и приобрести можно на AliExpress. Цена вопроса — около $3.1. При выборе обязательно проверьте в описании, что диапазон входных напряжений — не ниже, чем до 12 Вольт.

Более функционально (это уже для совмещения с углублённой проверкой аккумуляторов) другое устройство, но оно стоит дороже — около $5.

Использованный в статье эмулятор «быстрой зарядки» именуется «USB триггер QC2.0/3.0». Приобрести можно на китайской интернет-площадке  AliExpress, цена вопроса — около $4.7.



   Искренне Ваш,
   Доктор
   22 июля 2018 г.
Последнее изменение страницы 24.10.2021.



                Порекомендуйте эту страницу друзьям и одноклассникам

   В комментариях запрещены, как обычно, флуд, флейм и оффтопик.
  Также запрещено нарушать общепринятые нормы и правила поведения, в том числе размещать экстремистские призывы, оскорбления, клевету, нецензурные выражения, пропагандировать или одобрять противозаконные действия. Соблюдение законов — в Ваших же интересах!



При копировании (перепечатке) материалов ссылка на источник (сайт SmartPuls.ru) обязательна!

usb — Как преобразовать 5 В в 12 В?

Спросил 8 лет, 11 месяцев назад

Изменено 11 месяцев назад

Просмотрено 100 тысяч раз

\$\начало группы\$

Я хотел бы преобразовать 5 В 500 мА (от питания USB) в 12 В с помощью нескольких дешевых компонентов.

Возможно ли это с помощью каких-то универсальных деталей (а не с помощью какого-то дорогого трансформатора и т. п.)?

Кроме того, сколько миллиампер это даст?

• usb
• трансформатор

\$\конечная группа\$

9

\$\начало группы\$

Это так называемые повышающие преобразователи. Они берут низкое постоянное напряжение (например, 5 В) и преобразуют его в более высокое постоянное напряжение, например 12 В. Они используют индуктор для хранения энергии в течение одного полупериода часов, а в течение другого полупериода энергия, хранящаяся в индукторе, заряжает конденсатор. Конденсатор, естественно, заряжается до более высокого напряжения, чем входное напряжение, из-за того, как расположены дроссель и переключающие компоненты. Вот еще статья: —

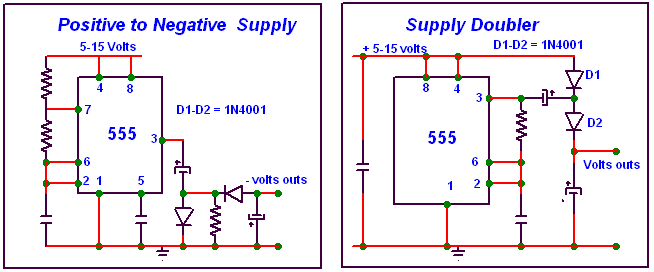

На самом деле вы можете построить это с операционными усилителями/555s/резисторами/диодами и приличным полевым МОП-транзистором (n-канальный), и если вас не беспокоит сверхвысокая эффективность, то NPN может заменить МОП-транзистор.

Лично я бы пошел в TI или линейную технологию и купил бы один, потому что он превзойдет все, что вы, вероятно, сделаете, если вы новичок.

\$\конечная группа\$

1

\$\начало группы\$

С некоторыми общими частями? MC34063A — довольно стандартная деталь, которую можно найти в большинстве автомобильных зарядных устройств USB (и я имею в виду большинство, даже автомобильные зарядные устройства Dollar Tree за 1 доллар). Хотя он обычно используется для стабилизирующего напряжения от 12 В до 5 В, он также может выполнять инвертирование и, при необходимости, повышать стабилизацию путем перемещения схемы. Автомобильные зарядные устройства будут иметь конденсатор подходящего размера, диод и, как правило, катушку индуктивности на 220 мкГн, хотя, скорее всего, потребуется заменить времязадающий конденсатор.

Это универсальная микросхема, выпускаемая несколькими производителями, с эффективностью до 88% при пиковом токе внутреннего переключателя 1,5 А, ограничивающем выходной ток до 750 мА, если только вы не используете внешний переключатель. Поскольку вы используете неназванный USB-источник и можете ожидать только 500 мА, ограничение на выходе 750 мА не является проблемой.

\$\конечная группа\$

1

\$\начало группы\$

В любом случае, трансформатор работает от переменного тока. Для такой малой мощности подойдет простой DC/DC преобразователь. Если вы не хотите построить его ради того, чтобы делать это самостоятельно, нет смысла делать его с нуля. В конце концов, это займет у вас больше времени, это будет больше, и общая стоимость, вероятно, будет больше, чем готовый к использованию преобразователь постоянного тока, например:

RECOM RI-0512S, 2 Вт, выход 167 мА (7,60 долл. США в mouser)

TracoPower TMH 0512S, 2 Вт, выход 165 мА (8,26 долл. США в Farnell)

электрическая изоляция.

1. регулирование, чтобы убедиться, что выходное напряжение остается на уровне 12 В, пока потребление нагрузки остается в пределах спецификаций.
Изоляция
2. , если вы планируете питать устройство, которое так или иначе подключено к сети. Таким образом, вы не поджарите свой компьютер, если ваш компьютер и устройство не находятся на одной фазе.

Осторожно, вы не должны потреблять более 100 мА от USB-порта, если у вас нет логики USB, способной запросить больше. В реальной жизни , укравший 500 мА с USB, будет работать на большинстве обычных компьютеров, но у вас могут быть неприятные сюрпризы на некоторых дешевых мини-ПК и некоторых ноутбуках.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Резисторы

— Понижение 12 В до 5 В с помощью преобразователя

\$\начало группы\$

Начну с того, что я полный профан в этой теме. Если я скажу что-то, что звучит неточно, пожалуйста, поправьте меня. Я здесь, чтобы узнать столько же, сколько я здесь, чтобы попросить о помощи.

У меня есть грузовик с неоригинальными колесами, на которые нельзя установить датчики контроля давления в шинах. Без сигнала датчиков у меня постоянно мигает лампочка tpms на приборной панели. Мигающий свет сводит меня с ума, поэтому сегодня я фактически отключил систему и подал питание на провод, управляющий светом. Когда цепь видит +5В, свет гаснет. Если он не видит напряжения, свет включается.

Свет не горит, и моя цель — не выключать его, не вызывая проблем с электричеством в моем грузовике. В настоящее время я подаю 12 В в цепь. Даже с моим полным отсутствием знаний по этой теме, я знаю, что это плохая идея. Я даже не уверен, что я перегружаю. Если это просто светодиод, то ладно, он сгорит. Но если это мой модуль tpms, то я хочу уменьшить 12 В до ~ 5 В, чтобы избежать потенциального возгорания. Это довольно обычная вещь для людей в этих конкретных грузовиках, и я не думаю, что что-то произойдет. Но для своего спокойствия я хочу сделать этот небольшой проект правильно.

Я немного поковырялся и увидел, что люди регулярно делают свои собственные маленькие массивы резисторов для подобных вещей, и мне интересно, не могли бы вы, ребята, указать мне правильное направление. Моей первой мыслью было не спаять что-то вместе, а использовать что-то вроде этого:

Будет ли это вообще работать? для моего приложения? У меня есть доступ к хорошим точкам заземления, и у меня уже есть провод, от которого я могу отсоединиться. Все, что мне нужно знать, это как понизить это напряжение с 12 В до 5 В. В настоящее время я думаю:

1. Возьми этот маленький преобразователь
2. Втыкаем в мой провод 12в и подключаем ко входу преобразователя
3. Подсоедините заземление на стороне выхода к точке заземления

Тут я немного запутался. Что делать с землей на входе? Могу ли я подключить его к той же точке заземления, что и заземление со стороны выхода? Есть лучший способ сделать это?

• резисторы
• регулятор напряжения
• преобразователь постоянного тока

\$\конечная группа\$

4

\$\начало группы\$

Ожидается простое сигнальное напряжение, ток на нагрузку не передается. Всего несколько микроампер для входной цепи. Регулятор напряжения является излишним, и у них часто возникают проблемы с очень малыми нагрузками. Вы можете усложнить его стабилитронами или другими схемами регулирования напряжения, но это в значительной степени то, для чего предназначены резисторные делители напряжения . Низкий ток, статические нагрузки.

Подойдет простая пара резисторов. Конкретные значения не важны, если результат вам нужен. Вы можете использовать 8k/6k на картинке, или 2K/1.45K, или несколько резисторов последовательно/параллельно, чтобы получить правильное значение. Выходное напряжение тоже не критично. Пока оно находится почти в диапазоне от 4,5 В до 5,5 В или, может быть, даже ниже.

Формула проста. VOut = (Vin * R1) / (R1 + R2)

Или

5V = (12V * R1) / (R1 + R2)

Мощность резистора минимальна, 1/4 будет нормально.

Что касается заземления/0В, просто используйте заземление на том же разъеме.

\$\конечная группа\$

\$\начало группы\$

Как вы сказали, подача +5В на вход выключает лампу, а 0В включает. Таким образом, у вас есть вход, на который поступает управляющий сигнал, а не источник питания. Это означает, что этот вход имеет относительно высокое входное сопротивление. Предполагая, что входное напряжение не должно превышать примерно +5 В, единственная (и простая) вещь, которая вам нужна, — это своего рода делитель напряжения, как на изображении, которое я добавил. Просто подключите резистор 470 Ом, 1/2 Вт последовательно со стабилитроном 5,1 В (также около 1/2 Вт), как показано на рисунке, и возьмите выход +5 В с катода стабилитрона (сторона с маркировкой). . Вероятно, это должно помочь защитить вашу входную цепь.

\$\конечная группа\$

3

\$\начало группы\$

Все, что вам нужно, это последовательный резистор, нагруженный предполагаемыми ограничивающими диодами на цифровом входе, и потенциальный понижающий резистор.

Как правило, вы хотите начать, скажем, с последовательного резистора на 470 кОм, проверить, работает ли он, а если нет, то уменьшить значение примерно до 2/3 (на 33% меньше) и повторить попытку. Как только сигнал будет распознан, используйте следующее меньшее значение (2/3 от текущего), и это должно помочь.
