Как проверить конденсатор мультиметром. Прямые и косвенные методы :: SYL.ru

Причиной поломки электротехники часто является выход из строя конденсатора. Для проведения ремонта нужно знать, как проверить конденсатор мультиметром. Из инструментов еще потребуется паяльник, поскольку деталь придется выпаивать из платы.

Полярные конденсаторы легко проверить в режиме омметра. Если сопротивление детали бесконечно большое (горит единица в левом углу), это означает, что произошел обрыв.

Тестирование емкости конденсатора

Электролитический конденсатор со временем высыхает, и его емкость изменяется. Чтобы ее измерить, нужен специальный прибор. Как проверить электролитический конденсатор мультиметром? Прибор подключается к детали, и переключателем выбирается необходимый предел измерения.

При появлении на индикаторе сигнала о перегрузке, инструмент переключается на меньшую точность. Аналогично измеряется емкость неполярных конденсаторов.

Виды неисправностей конденсаторов

• Емкость снизилась по причине высыхания.
• Повышенный ток утечки.
• Выросли активные потери в цепи.
• Пробой изоляции (замыкание обкладок).
• Обрыв внутри между обкладкой и выводом.

Визуальный контроль конденсаторов

Неисправности возникают из-за механических повреждений, перегрева, скачков напряжения и др. Чаще всего наблюдается выход из строя конденсатора по причине пробоя. Его можно увидеть по следующим дефектам: потемнению, вздутию или трещинам. У отечественных деталей при вздутии может произойти небольшой взрыв. Зарубежные конденсаторы защищены от него крестовидной прорезью на торце детали, где происходит небольшое вздутие, различимое глазом. Деталь с данной неисправностью может иметь нормальный вид, но при этом быть неработоспособной.

Для проверки элемент выпаивается из платы, иначе протестировать его невозможно. Проверку можно сделать по карте сопротивлений на плате, но для конкретной модели она не всегда имеется под рукой, даже при сервисном обслуживании.

Диагностика неисправностей неполярных конденсаторов

У неполярного конденсатора замеряется сопротивление. Если оно имеет величину меньше 2 мОм, здесь налицо неисправность (утечка или пробой). Исправная деталь обычно показывает сопротивление более 2 мОм или бесконечность. При замерах нельзя касаться щупов руками, поскольку будет измеряться сопротивление тела.

Тестирование на пробой также можно проводить в режиме проверки диодов.

Обрыв у конденсаторов малой емкости косвенным методом обнаружить невозможно. Как проверить емкость конденсатора мультиметром в подобной ситуации? Здесь нужен прибор, где есть необходимая функция.

Проверка электролитических конденсаторов

Существуют небольшие отличия, как проверить конденсатор мультиметром в режиме омметра. Полярные конденсаторы проверяются аналогично, но порог измерения у них составляет 100 кОм. Как только устройство зарядится и показание перевалит за эту величину, здесь можно судить о том, что деталь исправна.

Важно! Перед тем как проверить работоспособность конденсатора мультиметром, его следует разрядить путем соединения выводов. Высоковольтные детали из блоков питания подключаются на активную нагрузку, например через лампу накаливания. Если заряд оставить, можно испортить прибор или получить ощутимый разряд, дотронувшись до выводов руками.

К конденсатору подсоединяются щупы, показывающие рост сопротивления у исправной детали. Черный щуп с отрицательной полярностью подключается к минусовому проводнику, а красный — к положительному. На поверхности электролитического конденсатора минус обозначается белой полосой на боковой стороне.

На стрелочных приборах подобную проверку производить удобней, поскольку по скорости перемещения стрелки можно судить о величине емкости. Можно протестировать исправные детали с известными показателями и составить таблицу, по которой приблизительно определяется емкость по показаниям скорости падения напряжения.

После того, как конденсатор зарядится при тестировании (обычно до 3 В), на нем замеряется величина напряжения. Если она составляет 1 В или меньше, деталь нужно заменить, поскольку она не зарядилась. После проверки исправный конденсатор припаивается обратно, но его следует предварительно разрядить, закоротив ножки щупом.

Гарантия на электролитический конденсатор означает, что в течение заданного времени величина его емкости не выйдет за указанные пределы, обычно не превышающие 20 %. Когда срок службы превышен, деталь остается работоспособной, но величина емкости у нее другая, и ее необходимо контролировать. Как проверить конденсатор мультиметром в этом случае? Здесь емкость измеряют специальным прибором.

Обрыв трудно обнаружить с помощью омметра. Его признаком служит отсутствие изменения показаний в режиме омметра.

Как проверить конденсатор мультиметром не выпаивая

Сложность проверки конденсатора без демонтажа заключается в том, что с ним соседствуют такие элементы, как обмотки трансформаторов или индуктивности, обладающие незначительным сопротивлением постоянному току. Измерения можно производить обычным способом, когда рядом нет низкоомных деталей.

Заключение

Домашний мастер должен знать, как проверить конденсатор мультиметром. Для этого существуют прямые и косвенные методы. Не следует забывать о необходимости разрядки конденсатора перед каждым измерением.

Как проверить конденсатор на болгарке – Как проверить пусковой конденсатор на исправность – Как проверить пусковой конденсатор — RC74 — интернет-ма

Внешний осмотр

Иногда достаточно одного взгляда, чтобы определить неисправный конденсатор на плате. В таких случаях нет смысла проверять его какими-либо приборами.

Конденсатор подлежит замене, если визуальный осмотр показал наличие:

• даже незначительного вздутия, следов подтеков;
• механических повреждений, вмятин;
• трещин, сколов (актуально для керамики).

Конденсаторы, имеющие любой из указанных признаков, эксплуатировать НЕЛЬЗЯ.

Измерение емкости конденсатора мультиметром и специальными приборами

Некоторые мультиметры имеют функцию измерения емкости. Взять хотя бы эти распространенные модели: M890D, AM-1083, DT9205A, UT139C и т.д.

Также в продаже есть цифровые измерители емкости, например, XC6013L или A6013L.

С помощью любого из этих приборов можно не только узнать точную емкость конденсатора, но и убедиться в отсутствии короткого замыкания между обкладками или внутреннего обрыва одного из выводов.

Некоторые производители даже уверяют, что их мультиметры способны проверить емкость конденсатора не выпаивая его с платы. Что, конечно же, противоречит здравому смыслу.

К сожалению, проверка конденсатора мультиметром не поможет определить такие наиважнейшие параметры, как ток утечки и эквивалентное последовательное сопротивление (ESR). Их измерить только с помощью специализированных тестеров. Например, с помощью весьма недорогого LC-метра.

Проверка на короткое замыкание

Способ №1: определение КЗ в режиме прозвонки

Как прозванивать конденсаторы мультиметром? Нужно включить мультиметр в режим прозвонки или измерения сопротивления и приложить щупы к выводам конденсатора.

В зависимости от емкости мультиметр либо сразу же покажет бесконечное сопротивление, либо через какое-то время (от нескольких секунд до десятков секунд).

Если же прибор постоянно пищит в режиме прозвонки (или показывает очень низкое сопротивление в режиме измерения сопротивления), то конденсатор можно смело выкидывать.

Способ №2: определение КЗ конденсатора с помощью светодиода и батарейки

Если нет мультиметра (и даже старой советской «цешки» нету), то можно попробовать подключить светодиод или лампочку к батарейке через исследуемый конденсатор.

Т.к. исправный конденсатор имеет ооочень большое сопротивление постоянному току, лампочка гореть не должна. Хотя, если емкость конденсатора достаточно большая, лампочка может вспыхнуть на короткое время (пока конденсатор не зарядится).

Если же светодиод горит постоянно, конденсатор 100% неисправен.

Если при проверке конденсатора наблюдается эффект постепенного роста сопротивления вплоть до бесконечности (ну или светодиод на какое-то время вспыхивает и гаснет) то конденсатор совершенно точно имеет какую-то емкость. Следовательно, проверку на обрыв можно не делать.

Способ №3: проверка конденсатора лампочкой на 220В

Подходит для высоковольтных неполярных конденсаторов (например, пусковые конденсаторы из стиральных машин, насосов, различных станков и т.п.).

Все что нужно сделать — просто подключить лампу накаливания небольшой мощности (25-40 Вт) через конденсатор. Полярность конденсатора не имеет значения:

Способ позволяет одним выстрелом убить двух зайцев: обнаружить КЗ, если оно есть, и убедиться в том, что конденсатор имеет ненулевую емкость (не находится в обрыве).

При исправном конденсаторе лампочка будет гореть в полнакала. Чем меньше емкость — тем тусклее будет гореть лампочка.

Если лампа горит в полную мощность (точно также как и без конденсатора), значит конденсатор «пробит» и подлежит замене. Если лампочка совсем не светится — внутри конденсатора обрыв.

Способ №3 очень наглядно продемонстрирован в этом видео:

Ремонт болгарки. Помогите определить конденсаторы.

— Электропривод

Уважаемые радиолюбители и радо-профессионалы.

У отца болгарка 1800Вт перестала набирать максимум оборотов.

Вскрытие показало, что вспучился конденсатор с тремя проводами 220нФ+2х2н5. И ещё один в пластиковом прямоугольном корпусе на плате управления. Главная микросхема и часть платы залита (видимо для защиты) чем-то типа краски. Тип микрухи определить не могу пока не смою (чем?).

Гугл сказал, что с тремя выводами это три кондёра в одном. Центральный на массу вроде бы. Не знаю куда, но уходит он в к мотору. Помехи гасить. Нашёл и номиналы 220нФ и два по 2,2нФ. Не проблема их купить и спаять как надо. Или в Китае нашёл (на фото)

А вот в пластиковом корпусе определить не могу. Маркировка отсутствует. На плате стоят рядом с точно таким-же. На корпусе просматриваются треугольники. Рядом с семистором TIC 246M. Выпаял я их. На боковинах тоже нет информации. На схеме указал.

Постарался поподробнее начертить схему.

1) Правильно ли я понял по цилиндрическому кондёру?

2) Помогите определить номиналы этих двух белых конденсаторов в прямоугольном пластиковом корпусе.

Заранее благодарю

Проверка на отсутствие внутреннего обрыва

Обрыв — распространенный дефект конденсатора, при котором один из его электродов теряет электрическое соединение с обкладкой и фактически превращается в короткий, ни с чем не соединенный (висящий в воздухе), проводник.

Чаще всего обрыв происходит из-за превышения рабочего напряжения конденсатора. Этим грешат не только электролитические конденсаторы, но и специальные помехоподавляющие конденсаторы типа Y (они, кстати говоря, специально так спроектированы, чтобы уходить в отрыв, а не в КЗ).

Конденсатор с внутренним обрывом внешне ничем не отличается от исправного, кроме случаев, когда ножку физически оторвали от корпуса

Разумеется, в случае отрыва одного из выводов от обкладки конденсатора, емкость такого конденсатора становится равной нулю. Поэтому суть проверки на обрыв состоит в том, чтобы уловить хоть малейшие признаки наличия емкости у проверяемого конденсатора.

Как это сделать? Есть три способа.

Способ №1: исключение обрыва через звуковой сигнал в режиме прозвонки

Включить мультиметр в режим прозвонки, прикоснуться щупами к выводам конденсатора и в этот момент мультиметр должен издать непродолжительный писк. Иногда звук настолько короткий (зависит от емкости конденсатора), что больше похож на щелчок и нужно очень постараться, чтобы его услышать.

Небольшой лайфхак: чтобы увеличить продолжительность звукового сигнала при прозвонке совсем маленьких конденсаторов, нужно предварительно зарядить их отрицательным напряжением, приложив щупы мультиметра в обратном порядке. Тогда при последующей прозвонке мультиметру сначала придется перезарядить конденсатор от какого-то отрицательного напряжения до нуля, и только потом — от нуля до момента отключения пищалки. На все это уйдет значительно больше времени, а значит сигнал будет звучать дольше и его проще будет расслышать.

Вот какой-то чувак, сам того не подозревая, применяет этот лайфхак на видео:

Из своей практике могу сказать, что с помощью уловки, описанной выше, мне удавалось уловить реакцию мультиметра на конденсатор емкостью всего лишь 0. 1 мкФ (или 100 нФ)!

Способ №2: увеличение сопротивления постоянному току как признак отсутствия обрыва

Если предыдущий способ не помог и вообще не понятно, как проверить конденсатор тестером, то вот вам более чувствительный метод проверки.

Необходимо переключить мультиметр в режим измерения сопротивления. Выбрать максимально доступный предел измерения (20 или лучше 200 МОм). Приложить щупы к выводам конденсатора и наблюдать за показаниями мультиметра.

По мере заряда конденсатора от внутреннего источника мультиметра, его сопротивление будет постоянно расти до тех пор, пока не выйдет за пределы диапазона измерения. Если такой эффект наблюдается, значит обрыва нет.

Кстати говоря, может так оказаться, что рост сопротивления остановится на значении от единиц до пары десятков МОм — для конденсаторов с жидким электролитом (кроме танталовых) это абсолютно нормально. Для остальных конденсаторов сопротивление утечки должно быть больше, как минимум, на порядок.

При измерении таких высоких сопротивлений необходимо следить за тем, чтобы не касаться пальцами сразу обоих измерительных щупов. Иначе сопротивление кожи внесет свои коррективы и исказит все результаты.

С помощью измерения сопротивления на пределе 200 МОм мне удавалось однозначно определить отсутствие обрыва в конденсаторах емкостью всего 0.001 мкФ (или 1000 пФ).

Вот видео для наглядности:

Способ №3: измерение остаточного напряжения для исключения внутреннего обрыва

Это самый чувствительный способ, позволяющий убедиться в отсутствии обрыва конденсатора даже тогда, когда все предыдущие способы не помогли.

Берется мультиметр в режиме прозвонки или в режиме измерения сопротивления (не важно в каком диапазоне) и на пару секунд прикладываем щупы к выводам испытуемого конденсатора. В этот момент конденсатор зарядится от мультиметра до какого-то небольшого напряжения (обычно 2.8 В).

Затем мы быстро переключаем мультиметр в режим измерения постоянного напряжения на самом чувствительном диапазоне и, не мешкая слишком долго, снова прикладываем щупы к конденсатору, чтобы измерить на нем напряжение. Если у кондера есть хоть какая-нибудь вразумительная емкость, то мультиметр успеет показать напряжение, до которого был заряжен конденсатор.

Этим способом мне удавалось с помощью обычного цифрового мультиметра M890D отловить емкость вплоть до 470 пФ (0.00047 мкФ)! А это очень маленькая емкость.

Вообще говоря, это наиболее эффективный метод прозвонки конденсаторов. Таким способ можно проверять кондеры любой емкости — от малюсеньких до самых больших, а также любого типа — полярные, неполярные, электролитические, пленочные, керамические, оксидные, воздушные, металло-бумажные и т.д.

Правда, если конденсатор имеет совсем маленькую емкость, до 470 пФ, то, увы, проверить его на обрыв без специального прибора, вроде упомянутого ранее LC-метра, никак не получится.

Проверка конденсатора мультиметром

Для начала давайте разберемся, что это за устройство, из чего он состоит, и какие виды конденсаторов существуют. Конденсатор представляет собой устройство, которое способно накапливать электрический заряд. Внутри он состоит из двух металлических пластин параллельных между собой. Между пластинами расположен диэлектрик (прокладка). Чем больше пластины, тем соответственно больший заряд они могут накапливать.

Существует два вида конденсаторов:

1. 1) полярные;
2. 2) неполярные.

Как можно догадаться по названию полярные имеют полярность (плюс и минус) и подключаются к электронным схемам со строгим соблюдением полярность: плюс к плюсу, минус к минусу. В противном случае конденсатор может выйти из строя. Все полярные конденсаторы – электролитические. Бывают как с твердым, так и с жидким электролитом. Емкость колеблется в диапазоне 0.1 ÷ 100000 мкФ. Неполярные конденсаторы без разницы как подключать или впаивать в схему, у них нет плюса или минуса. В неполярных кондерах диэлектрическим материалом является бумага, керамика, слюда, стекло.

Будет интересно➡ Лучшие способы проверки датчика Холла

Их емкость не очень большая колеблется в приделах от несколько пФ (пикофарад) до единиц мкФ (микрофарад). Друзья некоторые из Вас могут задаться вопросом, зачем эта ненужная информация? Какая разница полярный-неполярный? Все это влияет на методику измерений. И перед тем как проверить конденсатор мультиметром нужно понимать, какой именно тип устройства перед нами находится.

Определение рабочего напряжения конденсатора

Строго говоря, если на конденсаторе нет маркировки и не известна схема, в которой он стоял, то узнать его рабочее напряжение неразрушающими методами НЕВОЗМОЖНО.

Однако, имея некоторый опыт, можно оооочень приблизительно прикинуть «на глазок» рабочее напряжение исходя из габаритов конденсатора. Естественно, чем больше размеры конденсатора и чем меньше при этом его емкость, тем на большее напряжение он расчитан.

Способ №1: определение рабочего напряжения через напряжения пробоя

Если имеется несколько одинаковых конденсаторов и одним из них не жалко пожертвовать, то можно определить напряжение пробоя, которое обычно раза в 2-3 выше рабочего напряжения.

Напряжение пробоя конденсатора измеряется следующим образом. Конденсатор подключается через токоограничительный резистор к регулируемому источнику напряжения, способного выдавать заведомо больше, чем напряжение пробоя. Напряжение на конденсаторе контроллируется вольтметром.

Затем напряжение плавно повышают до тех пор, пока не произойдет пробой (момент, когда напряжение на конденсаторе резко упадет до нуля).

За рабочее напряжение можно принять значение, в 2-3 раза меньше, чем напряжение пробоя. Но это такое… Вы можете иметь свое мнение на этот счет.

Внимание! Обязательно соблюдайте все меры предосторожности! При проверке конденсатора на пробой необходимо использовать защищенный стенд, а также индивидуальные средства защиты зрения.

Энергии заряженного конденсатора бывает достаточно, чтобы устроить небольшой ядерный взрыв прямо на рабочем столе. Вот, можно посмотреть, как это бывает:

А некоторые типы керамических конденсаторов при электрическом пробое способны разлетаться на очень мелкие, но твердые осколки, без труда пробивающие кожу (не говоря уже о глазах).

Способ №2: нахождение рабочего напряжения конденсатора через ток утечки

Этот способ узнать рабочее напряжение конденсатора подходит для алюминиевых электролитических конденсаторов (полярных и неполярных). А таких конденсаторов большинство.

Суть заключается в том, чтобы отловить момент, при котором его ток утечки начинает нелинейно возрастать. Для этого собираем простейшую схему:

и делаем замеры тока утечки при различных значениях приложенного напряжения (начиная с 5 вольт и далее). Напряжение следует повышать постепенно, одинаковыми порциями, записывая показания вольтметра и микроампераметра в таблицу.

У меня получилась такая табличка (моя чуйка подсказала мне, что это довольно высоковольтный конденсатор, так что я сразу начал прибавлять по 10В):

Напряжение на конденсаторе, В	Ток утечки, мкА	Прирост тока, мкА
10	1.1	1.1
20	2.2	1.1
30	3. 3	1.1
40	4.5	1.2
50	5.8	1.3
60	7.2	1.4
70	8.9	1.7
80	11.0	2.1
90	13.4	2.4
100	16.0	2.6

Как только станет заметно, что одинаковый прирост напряжения каждый раз приводит к непропорционально бОльшему приросту тока утечки, эксперимент следует остановить, так как перед нами не стоит задача довести конденсатор до электрического пробоя.

Если из полученных значений построить график, то он будет иметь следующий вид:

Видно, что начиная с 50-60 вольт, график зависимости тока утечки от напряжения обретает явно выраженную нелинейность. А если принять во внимание стандартный ряд напряжений:

Стандартный ряд номинальных рабочих напряжений конденсаторов, В
6.3	10	16	20	25	32	40	50	63	80	100	125	160	200	250	315	350	400	450	500

то можно предположить, что для данного конденсатора рабочее напряжение составляет либо 50 либо 63 В.

Согласен, метод достаточно трудоемкий, но не сказать о нем было бы ошибкой.

Типы автомобильных конденсаторов

1. Для генератора. Подаёт электричество в работающий генератор, предотвращает перепады напряжения в зажигании, ликвидирует шумы радиоприёмника. Если в генераторе авто нет конденсатора, проезжающий мимо транспорт вызовет сильный шум на радио. Благодаря этому изделию удаётся защититься от дискомфорта в пути.


   Так выглядит автомобильный конденсатор

2. Для сабвуфера. Автоусилитель обеспечивает более полное насыщение баса и расширяет диапазон воспроизведения частот, однако он сильно увеличивает потребление тока, что приводит к проблемам со светом фар и плохому качеству воспроизведения низких частот. Хорошо работающий конденсатор — гарантия защиты от проблем.

Это интересно: Проблемы со страховой компанией

Как измерить ток утечки конденсатора?

Чуть выше уже была описана методика измерения тока утечки. Хотелось бы только добавить, что Iут измеряется либо при максимальном рабочем напряжении конденсатора либо при таком напряжении, при котором конденсатор планируется использовать.

Также можно вычислить ток утечки конденсатора косвенным методом — через падение напряжения на заранее известном сопротивлении:

При проверке полярных конденсаторов на утечку необходимо соблюдать полярность их подключения. В противном случае будут получены некорректные результаты.

При измерении тока утечки электролитических конденсаторов после подачи напряжения очень важно выждать какое-то время (минут 5-10) для того, чтобы все электрохимические процессы завершились. Особенно это актуально для конденсаторов, которые в течение длительного времени были выведены из эксплуатации.

Вот видео с наглядной демонстрацией описанного метода измерения тока утечки конденсатора:

Как проверить не выпаивая

Для проверки без демонтажа применяются специальные тестеры. От обычных они отличаются пониженным напряжением на щупах, что сводит к минимуму риск повреждения прочих компонентов цепи.

Если такого прибора в наличии нет, можно превратить в него обычный мультиметр, подключив через приставку. Разнообразные схемы таких приставок опубликованы в Интернете и специализированных журналах.

Читать также: Болты с шестигранной головкой класс прочности

Независимо от того, какой прибор применяется для измерения параметров конденсатора, вопрос о влиянии прочих элементов остается актуальным. Так, если параллельно с исследуемым, к цепи подключено еще несколько конденсаторов, тестер покажет их суммарную емкость.

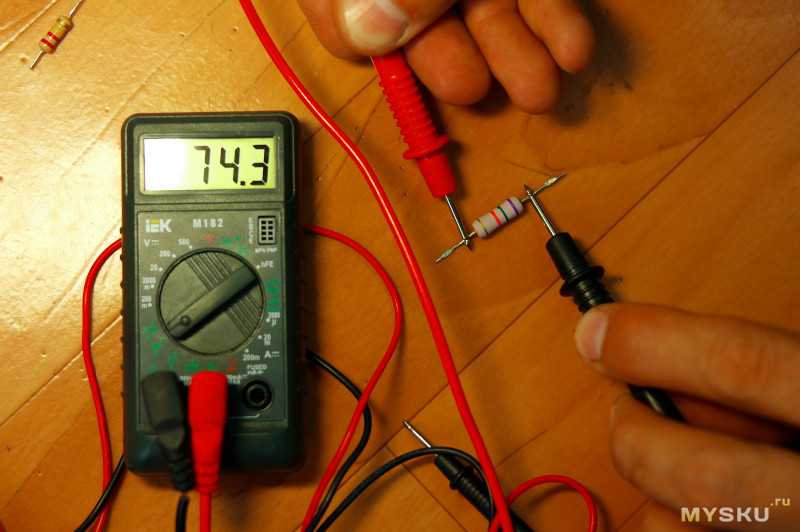

Как работать с мультиметром

Определение емкости неизвестного конденсатора

Способ №1: измерение емкости специальными приборами

Самый просто способ — измерить емкость с помощью прибора, имеющего функцию измерения емкостей. Это и так понятно, и об этом уже говорилсь в начале статьи и тут нечего больше добавить.

Если с приборами совсем туган, можно попробовать собрать простенький самодельный тестер. В интернете можно найти неплохие схемы (посложнее, попроще, совсем простая).

Ну или раскошелиться, наконец, на универсальный тестер, который измеряет емкость до 100000 мкФ, ESR, сопротивление, индуктивность, позволяет проверять диоды и измерять параметры транзисторов. Сколько раз он меня выручал!

Способ №2: измерение емкости двух последовательно включенных конденсаторов

Иногда бывает так, что имеется мультиметр с измерялкой емкости, но его предела не хватает. Обычно верхний порог мультиметров — это 20 или 200 мкФ, а нам нужно измерить емкость, например, в 1200 мкФ. Как тогда быть?

На помощь приходит формула емкости двух последовательно соединенных конденсаторов:

Суть в том, что результирующая емкость Cрез двух последовательных кондеров будет всегда меньше емкости самого маленького из этих конденсаторов. Другими словами, если взять конденсатор на 20 мкФ, то какой бы большой емкостью не обладал бы второй конденсатор, результирующая емкость все равно будет меньше, чем 20 мкФ.

Таким образом, если предел измерения нашего мультиметра 20 мкФ, то неизвестный конденсатор нужно последовательно с конденсатором не более 20 мкФ.

Остается только измерить общую емкость цепочки из двух последовательно включенных конденсаторов. Емкость неизвестного конденсатора рассчитывается по формуле:

Давайте для примера рассчитаем емкость большого конденсатора Сх с фотографии выше. Для проведения измерения последовательно с этим конденсатором включен конденсатор С1 на 10.06 мкФ (он был предварительно измерен). Видно, что результирующая емкость составила Cрез = 9.97 мкФ.

Подставляем эти цифры в формулу и получаем:

Способ №3: измерение емкости через постоянную времени цепи

Как известно, постоянная времени RC-цепи зависит от величины сопротивления R и значения емкости Cх:Постоянная времени — это время, за которое напряжение на конденсаторе уменьшится в е раз (где е — это основание натурального логарифма, приблизительно равное 2,718).

Таким образом, если засечь за какое время разрядится конденсатор через известное сопротивление, рассчитать его емкость не составит труда.

Для повышения точности измерения необходимо взять резистор с минимальным отклонением сопротивления. Думаю, 0. 005% будет нормально =)

Хотя можно взять обычный резистор с 5-10%-ой погрешностью и тупо измерить его реальное сопротивление мультиметром. Резистор желательно выбирать такой, чтобы время разряда конденсатора было более-менее вменяемым (секунд 10-30).

Вот какой-то чел очень хорошо все рассказал на видео:

Другие способы измерения емкости

Также можно очень приблизительно оценить емкость конденсатора через скорость роста его сопротивления постоянному току в режиме прозвонки. Об этом уже упоминалось, когда шла речь про проверку на обрыв.

Яркость свечения лампочки (см. метод поиска КЗ) также дает весьма приблизительную оценку емкости, но тем не менее такое способ имеет право на существование.

Существует также метод измерения емкости посредством измерения ее сопротивления переменному току. Примером реализации данного метода служит простейшая мостовая схема:

Вращением ротора переменного конденсатора С2 добиваются баланса моста (балансировка определяется по минимальным показаниям вольтметра). Шкала заранее проградуирована в значениях емкости измеряемого конденсатора. Переключатель SA1 служит для переключения диапазона измерения. Замкнутое положение соответствует шкале 40…85 пФ. Конденсаторы С3 и С4 можно заменить одинаковыми резисторами.

Недостаток схемы — необходим генератор переменного напряжения, плюс требуется предварительная калиброка.

Как проверить электролитический конденсатор с помощью цифрового мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

• Поделиться
• Твит

Любая конкретная электронная схема может включать электролитические конденсаторы, которые являются жизненно важными частями электрических конструкций. Они обеспечивают низкие значения импеданса, высокую емкость на единицу объема, не говоря уже о том, что они лучше всего подходят для высокой емкости и хранения энергии.

Как пользоваться цифровым мультиметром

Включите JavaScript

Как пользоваться цифровым мультиметром

Содержание:

1. Как используется электролитический конденсатор?
2. Как это работает?
3. Поиск неисправностей электролитических конденсаторов
4. Итак, как проверить электролитический конденсатор?
5. Заключительные мысли

Но знаете ли вы, что они собой представляют и их главное назначение?

Как используется электролитический конденсатор?

Не все знают об этом, но электролитические конденсаторы обычно используются в инверторах и источниках питания и могут использоваться в любой электронной системе. Они чрезвычайно практичны из-за их эффективности для снижения нежелательных частот и эффективности для накопления энергии.

Эта технология постоянно трансформируется из-за новых улучшений и новых материалов на этапе производства. С годами они стали более надежными и прочными, так как качественные агрегаты могут прослужить не менее двадцати лет.

Одним из основных применений конденсатора является накопление энергии в электрическом поле до тех пор, пока не начнется ток. Он состоит из двух электродов из электропроводящего материала, разделенных изолятором из бумаги и проводящей жидкостью, называемой электролитом.

Обратите внимание, что в результате электрохимической реакции на анодном электроде образуется оксидный слой, который действует как изолятор или диэлектрик. Как изолятор, заряды не проходят через его материал. Одновременно он может перемещать электрическую силу.

Основным преимуществом алюминиевых электролитических конденсаторов является то, что они обеспечивают достаточную емкость на единицу объема для номинального напряжения приложения.

Другие применения электролитических конденсаторов являются следующими:

• , чтобы предложить задержки с временем, касающиеся двух функций в цепи
• Сохранение энергии в приложениях с низкой мощностью
• Связывание связывания среди усилителей. снижение колебаний напряжения в фильтрующих устройствах

Как это работает?

Электролитические конденсаторы всегда поляризованы. Их можно было использовать только для постоянного напряжения. Каждый раз, когда источник напряжения имеет неправильную полярность или подается переменное напряжение, изолирующий оксидный слой разрушается. Следовательно, электролит испаряется, и конденсатор разрывается.

Тем не менее, в большинстве приложений требуется большая емкость, которую невозможно обеспечить с помощью классических биполярных конденсаторов, таких как конденсаторы из полипропилена или полиэстера. Имея это в виду, были созданы биполярные конденсаторы, которые, в принципе, состоят из двух последовательно соединенных конденсаторов.

С другой стороны, биполярные электролитические конденсаторы часто используются в качестве конденсаторов связи в схемах усилителей, где полярность не соблюдается, или в кроссоверах. Вместо этого текущая нагрузка в таких приложениях является вторичной. Тем не менее, критерием является качество сигнала или функция фильтра.

Решающее значение здесь имеет небольшая конструкция и высокая производительность, а не грузоподъемность. Емкость первого конденсатора создается внутренней алюминиевой фольгой и электролитом. Оксидный слой алюминиевой фольги является диэлектрическим.

Второй конденсатор состоит из внешней алюминиевой фольги и электролита. Оксидный слой анода также является диэлектриком. Следовательно, внешний алюминий используется не только для контакта, но и для конденсаторного покрытия.

Поиск неисправностей электролитических конденсаторов

Вы когда-нибудь работали со старым оборудованием? Тогда вы, вероятно, знаете, что электролитические конденсаторы очень подвержены выходу из строя. В чем причина этих неудач?

Причина, по которой такие устройства подвержены отказам, заключается в том, что людям нравится сам компонент. Помните, что электролитический конденсатор имеет большую емкость в крошечном корпусе.

В стандартном конденсаторе с плоскими пластинами емкость увеличивается по мере уменьшения расстояния между пластинами. В электролитическом конденсаторе одна пластина представляет собой скрученную спираль. Между тем, другая пластина представляет собой проводящую жидкость. Также изолятором между диэлектриком является небольшой слой оксида, образующийся на спирали.

В дальнейшем оксид ухудшается. Однако эта деградация восстанавливается вместе с конденсатором. Оксид будет деградировать выше точки самовосстановления, особенно если конденсатор не включается в течение длительного времени.

Кроме того, производитель создает оксидный слой путем тщательного приложения формирующего напряжения к вновь изготовленному конденсатору. Это не только формирует диэлектрический слой, но и определяет ожидаемое течение тока. Иногда можно использовать тот же метод, чтобы восстановить оксид и вернуть конденсатор обратно.

Итак, как проверить электролитический конденсатор?

Первым шагом при проверке электролитического конденсатора является вычисление значения. Без понимания значения конденсатора вы не поймете, хороший он или плохой. Имейте в виду, что эти значения измеряются в микрофарадах, нанофарадах и пикофарадах.

Каждый конденсатор имеет рабочее напряжение, стандартные значения: 100 В, 250 В, 400 В, 1000 В, 1600 В и т.д.

Чтобы проверить электролитический конденсатор, вам нужно сделать следующее.

1. Возьмите цифровой мультиметр и подключите к нему любые конденсаторы.

2. Убедитесь, что вы подсоединили черный щуп к отрицательному проводу, если хотите проверить электролитический конденсатор, подключив красный щуп к другому проводу.

3. Считать с ЖК-дисплея значение емкости.

4. Установите мультиметр на более высокий диапазон, если хотите проверить конденсатор. Например, измеритель должен быть установлен на 2000 мкФ, если вы хотите проверить конденсаторы на 470 мкФ. Если вам нравится измерять неполярный конденсатор, вы можете прикрепить тестовые щупы к выводам любого конденсатора. Считайте с дисплея вашего измерителя.

5. Если при проверке конденсатора на 470 мкФ на дисплее отображается значение 330 мкФ, это означает, что значение емкости изменилось и требует немедленной замены. Вот оно. Это основной способ определить, исправен электролитический конденсатор или нет.

Просто совет. Убедитесь, что вы разрядили конденсатор, прежде чем проверять его резистором, а не отверткой.

Заключительные мысли

Мы обнаружили, что тестирование крышек является наиболее эффективным способом определения износа электролитического конденсатора. В большинстве случаев колпачок может работать нормально, но с признаками износа. Вероятно, лучше всего заменить крышку, пока у вас есть печатная плата.

Как измерить конденсаторы мультиметром

Автор: justelctrogoОпубликовано 26 декабря 2021 г.

Как измерить конденсаторы с помощью мультиметра —

Конденсаторы — это электронные компоненты, которые могут накапливать электрический заряд в течение некоторого времени. Чтобы измерить емкость конденсатора, нам понадобится измерительное устройство, называемое измерителем емкости. Измеритель емкости — это специальный измерительный прибор, который измеряет только значение емкости конденсатора. Помимо измерителей емкости, существуют также комбинированные измерительные приборы, способные измерять несколько типов электронных компонентов, в том числе LCR Meter и Multimeter.

Измеритель LCR представляет собой измерительное устройство, которое может измерять значения L (индуктивность/индуктивность, для измерения индуктора или катушки), C (емкость/емкость, для измерения конденсатора или конденсатора) и R (сопротивление/сопротивление, для измерения сопротивления или катушки). резистор), в то время как мультиметр представляет собой комбинированный измерительный прибор, который позволяет измерять ток, напряжение, сопротивление (сопротивление), а также тестировать несколько видов электронных компонентов, таких как диоды, конденсаторы, транзисторы и резисторы.

В настоящее время существует много типов цифровых мультиметров, которые имеют функцию измерения емкости конденсаторов, поэтому нам не нужно покупать специальные инструменты для измерения величины емкости конденсаторов и, конечно же, мультиметр как комбинированный измерительный прибор имеет определенный предел измерения емкости конденсатора. Конденсаторы с большой емкостью, особенно электролитические конденсаторы (ELCO), не могут быть измерены цифровым мультиметром. Например, на одном из мультиметров торговой марки SANWA типа CD800a предел измерения емкости конденсатора находится в пределах от 50 нФ до 100 мкФ.

Чтобы проверить работоспособность компонентов конденсатора, мы также можем использовать аналоговые мультиметры со шкалой сопротивления (Ом). Аналоговые мультиметры не могут точно определить значение емкости конденсатора, но достаточно полезно знать, находится ли конденсатор в хорошем состоянии или поврежден (например, утечка или короткое замыкание (короткое замыкание)).

Читайте также Символы и функции конденсаторов и их типы

Проверка конденсаторов с помощью аналоговых мультиметров

Вот как проверить электролитический конденсатор (ELCO) с помощью аналогового мультиметра:

1. Установите положение шкалы селектора в Ом (Ом) со шкалой x1K
2. Подключите красный (положительный) щуп к ножке положительного конденсатора
3. Подключите черный (отрицательный) щуп к ножке отрицательного конденсатора
4. Проверьте стрелку на дисплее аналогового мультиметра, хороший конденсатор: стрелка движется вверх, а затем обратно. Поврежденный конденсатор: стрелка движется вверх, но не возвращается обратно. Поврежден конденсатор: Стрелка вообще не поднимается.

Измерение конденсаторов с помощью цифровых мультиметров (с функцией измерения емкости)

Как измерить конденсаторы с помощью цифровых мультиметров с функцией измерения емкости довольно просто, вот как:

1. Установите положение шкала выбора к знаку конденсатора или символу
2. Подсоедините пробник к клемме конденсатора.
