Индукционный нагреватель 12В на транзисторе IRF3205

Самоделки

1 год тому назад 348 просмотра

В этой статье вы узнаете как сделать индукционный нагреватель своими руками на транзисторе IRF3205. Этот индукционный нагреватель питается от напряжения 12 вольт, имеет в своей конструкции минимум деталей, поэтому прост в изготовлении. С помощью данного индукционного нагревателя вы легко сможете раскалить небольшой предмет с считанные секунды. Найти применение индукционному нагревателю не составит труда, с его помощью можно закалять металл (например кончик отвёртки) или наоборот накалить, что бы согнуть что-то, в общем область применения широка )). Схема индукционного нагревателя проста и понятна, а главное что она реально работает!

Содержание статьи

Что понадобится для изготовления индукционного нагревателя

• Два транзистора IRF3205  Купить транзисторы
• Два резистора на 470 Ом Купить резисторы
• Два резистора на 10 кОм Купить резисторы
• Конденсатор 400В  Купить конденсаторы
• Два диода 1N4007  Купить диоды
• Дроссель от старого компьютерного блока питания  Купить дроссели
• Медный провод толщиной 1 мм  Купить медный провод
• Аккумулятор на 12 Вольт  Купить аккумулятор на 12 вольт
• Паяльник  Купить паяльник
• Кусачки  Купить кусачки
• Мультиметр  Купить мультиметр
• Кусок трубки для намотки катушки
• Винтовые зажимы

Изготовление индукционного нагревателя

Ниже представлена схема индукционного нагревателя. На нашем сайте уже есть более профессиональная схема индукционного нагреватель, посмотреть её можно тут «читать статью«:

Изготавливаем катушку

Для изготовления индукционной катушки вам понадобится кусок трубки или другой подобный предмет. Берем провод сечением 1 мм и делаем 10 витков, после пяти витков сделайте отвод. Теперь зачистите концы провода и желательно их залудить, чтобы был хороший контакт. Зажмите выводы изготовленной катушки в колодке винтовых зажимов.

Разбираемся с мосфетом

Если вы используете транзистор неизвестной маркировки или не знаете схемы подключения, вам понадобится мультиметр, чтобы определить нужные контакты. Стоком у IRF3205 является центральный контакт. Левый от него – затвор, а правый исток.

Перемычка

Начинаем собирать схему индукционного нагревателя. Чтобы вы не запутались, все детально разбито по шагам. Сперва необходимо установить транзисторы на радиатор, так как они могут сильно греться. Далее возьмите плоскогубцы и выгните центральные ножки вверх для удобства подключения. Берем кусок медного провода и припаиваем к правым ножкам на каждом транзисторе.

Резисторы 470 Ом

Берем два резистора на 470 Ом и соединяем два конца, их нужно хорошенько припаять, чтобы был хороший контакт.

Далее противоположные концы припаиваются к крайним левым ножкам транзисторов на обеих конструкциях.

Резисторы 10 кОм

Теперь устанавливаем резисторы на 10 кОм, они устанавливаются в точно таком же порядке, как резисторы и на 470 Ом

Устанавливаем диоды

В схеме находится два диода, для этих целей подойдут 1N4007. Диоды припаиваются к двум крайним левым ножкам. Припаивать нужно «плюсовыми» контактами диодов.

Далее, к диоду слева припаиваем провод, другой его конец припаивается к среднему контакту на транзисторе, расположенному справа.

А что касается правого диода, то его другой контакт нужно припаять к центральной ноге левого транзистора.

Оставшиеся концы резисторов 10 кОм

Противоположные концы резисторов на 10 кОм, нужно припаять к перемычке, установленной на первом шаге, то есть, к правому крайнему контакту транзистора, находящегося слева.

Устанавливаем дроссель и конденсатор

Такой дроссель вы без труда сможете найти в старом блоке питания от компьютера. Один контакт подключаем к центральному контакту на катушке индуктивности. Другой контакт подключается к оставшимся концам резисторов на 470 Ом.

Конденсатор на 400В нужно припаять к центральным ножкам транзисторов.

У катушки останется еще два свободных вывода. Берем куски проводов и припаиваем их к центральным ножкам транзисторов. Ну а другие концы провода подключаем через винтовой зажим к индуктивной катушке.

Все, что вам останется, это подключить провода питания. Один припаиваем к дросселю, а другой к самой левой ножке транзистора, если смотреть на транзисторы задом наперед.

Испытание индукционного нагревателя

Индукционный нагреватель готов, осталось лишь подать питание и проверить его в работе. Автор демонстрирует работу устройства, разогревая лезвие от канцелярского ножа. Сначала включите устройство на непродолжительное время и убедитесь в том, что транзисторы и другие элементы не нагреваются. Автор также рекомендует вместо одного конденсатора, использовать два, соединенных последовательно.

Все детали можно купить на АлиЭкспресс:

• Купить Два транзистора IRF3205
• Купить Два резистора на 470 Ом
• Купить Два резистора на 10 кОм
• Купить Конденсатор 400В
• Купить Диоды 1N4007
• Купить Дроссель
• Купить Медный провод 1 мм
• Купить аккумулятор на 12 вольт
• Купить паяльник
• Купить кусачки
• Купить мультиметр

Видео:



СЛУЧАЙНЫЕ СТАТЬИ

Далеко не всегда спальня является самым большим помещением в доме. Как правило, эта привилегия отдана гостиной. Однако, маленькая спальня –…

7 лет тому назад 224 просмотра

Не одно строительство многоэтажных и даже малоэтажных зданий не обходится без использования строительных лесов. Оно и понятно, иначе, как строить,…

8 лет тому назад 211 просмотра

Конечно, хорошо иметь мастерскую в которой может создаваться даже sporto-group.ru, полную профессиональных станков и инструментов, однако для изготовления наших проектов…

11 лет тому назад 415 просмотра

Многие слышали о лазерной резке и гравировке, но при этом мало кто в действительности понимает, что это такое. Поэтому мы…

6 лет тому назад 258 просмотра

Покупая новую вещь, мы всегда стараемся бережно относиться к ней, чтобы она прослужила нам дольше. Но как бы мы не…

7 лет тому назад 240 просмотра

Стеклянные изделия можно найти в любом доме, потому как производство конструкций из стекла и металла сейчас очень популярно. Их широко…

5 лет тому назад 364 просмотра

Мощный и простой индуктор своими руками

Индукционный нагреватель — устройство для нагрева металлов, путем воздействия токами Фуко. Сам принцип такого нагревателя известен с давних времен, а сейчас индукционные нагреватели активно применяются во многих областях промышленности. Наш самодельный индуктор прост в использовании, имеет относительно простую конструкцию и не требует никакой настройки. При этом, нагреватель довольно мощный.

Работает схема индуктора по принципу последовательного резонанса. Повысить мощность устройства можно несколькими способами — подбором более мощных полевых ключей, использованием конденсатора большей емкости в контуре, повышением питающего напряжения.

Собирал я такой индуктор своими руками, чисто из любопытства, чтобы проверить работоспособность схемы.

Дроссель — взял готовый от компьютерного блока питания. Намотан на кольце от порошкового железа и содержит 10-25 витков провода 1,5мм.

Полевые транзисторы — тут выбор большой, в моем случае были использованы N-канальные высоковольтные полевые транзисторы серии IRF740, но желательно использовать полевые транзисторы ориентируясь по минимальному сопротивлению открытого перехода, а также максимально допустимого тока. В стандартном варианте советуется использовать силовые ключи серии  IRFP250.

Параметры этого транзистора:

• Структура N-канал
• Максимальное напряжение сток-исток Uси: 200 В
• Максимальный ток сток-исток при 25 ºС Iси макс.: 30 А
• Максимальное напряжение затвор-исток Uзи макс.: ±20 В
• Сопротивление канала в открытом состоянии Rси вкл.: 85 мОм
• Максимальная рассеиваемая мощность Pси макс.: 190 Вт
• Крутизна характеристики S: 12000 мА/В
• Корпус: TO247AC
• Пороговое напряжение на затворе: 4 В

Очень мощный и довольно дорогой транзистор, но с ним можно получить высокую мощность, при этом потребление может быть в районе 20-40 Ампер!!!

Контур был намотан на оправе с диаметром 4,5 см и состоит из 2х3 витков.

Советую мотать сразу 6 витков, затем с 3 витка снять лак на небольшом участке и там же запаять провод, который будет отводом, на него подается силовой плюс. В моем случае для намотки контура был использован провод 1.5мм, но в идеале нужен провод 3-5мм, мотается по тому же принципу.

Стабилитроны 12-15 Вольт, желательно с мощностью 1-2 ватт, все использованные резисторы 0,5 ватт.

Диоды — обязательно нужны быстрые с обратным напряжением не менее 400 Вольт, можно ставить дешевые ультрафасты  UF4007, в моем случае были использованы диоды серии HER305 — с обратным напряжением 400 Вольт, при допустимом токе 3 Ампер.

Увеличить мощность схемы, означает увеличить ток в контуре. Чем больше емкость конденсатора С1, тем больше ток. В моем случае были использованы  пленки на 250 Вольт 6 шт 0,33мкФ, но число кол-во конденсаторов в стандартном варианте советуется 15-20 штук с той же емкостью, напряжение конденсаторов 250-400Вольт.

Основной недостаток схемы — немыслимое количество тепловыделения на транзисторах, с моими, довольно хорошими ключами пришлось охлаждать схему двумя кулерами, но даже они не успевали должным образом отводить тепло, поэтому буду думать о водяном охлаждении…

Самодельный индуктор довольно быстро способен разогреть болты стандарта М6, до желтого оттенка.

Индукционный нагреватель своими руками — Блог EECS

TslaОпубликовано 18 августа 2022 г. 18 августа 2022 г. 0

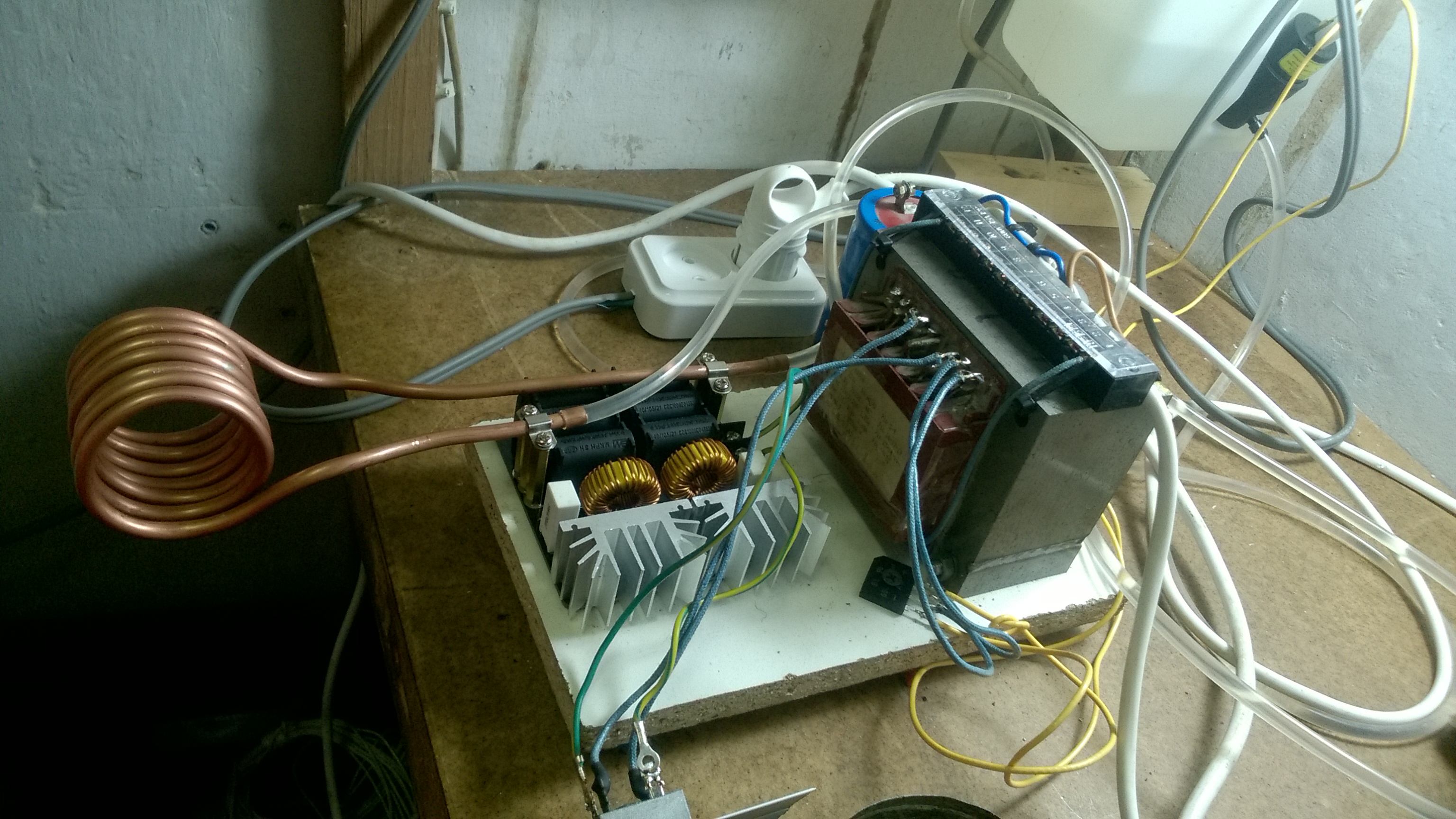

В этом посте я покажу вам индукционный нагреватель, который я сделал. Я купил доску и катушку, так как это проще и быстрее, чем делать это самостоятельно. Он рассчитан на 2000 Вт, но максимальная мощность, которую я могу получить, составляет 1200 Вт, потому что это столько, сколько может обеспечить блок питания, который я использую.
