Как проверить блок питания компьютера на исправность. Особенности, причины поломок, диагностика и ремонт

Сегодня мы узнаем, как правильно проверить компьютерный блок питания на исправность своими руками, какие существуют признаки неисправности и быстрые способы диагностики причин неполадок компонента

КАК ПРАВИЛЬНО ПРОВЕРИТЬ БЛОК ПИТАНИЯ КОМПЬЮТЕРА НА ИСПРАВНОСТЬ/HOW TO CHECK COMPUTER POWER SUPPLY FOR PROPER. ОСОБЕННОСТИ, ПРИЧИНЫ ПОЛОМОК, ДИАГНОСТИКА И РЕМОНТ

Добрый день, сегодня мы расскажем о том, как правильно проверить компьютерный блок питания на исправность своими руками, какие существуют распространенные признаки неисправности и как быстро диагностировать ту или иную причину неполадки компонента, а также, каким инструментом лучше пользоваться. Кроме того, при помощи скриншотов и видео для наглядности, мы продемонстрируем пошаговую инструкцию по установке неисправностей в блоке питания, которые непосредственно влияют общую работоспособность системного блока персонального компьютера.

Перед тем, как переходить к рассмотрению основных причин и способов обнаружения неполадок в блоке питания, пару слов стоит сказать о том, что же из себя представляет этот немаловажный компонент любого персонального компьютера. Блок питания — это специальное устройство, располагающееся в системном блоке, главной задачей которого является преобразование переменного напряжения в постоянное, и обеспечение питанием (током) различных компонентов компьютера (жесткий диск, приводы, видеокарта, материнская плата и другие составляющие).

---



КАК ПРАВИЛЬНО ПОДКЛЮЧИТЬ ВНЕШНЮЮ ВИДЕОКАРТУ К НОУТБУКУ?

---

Говоря простыми словами, компьютерный блок питания выступает своего рода связующим звеном между электрической сетью и составными комплектующими персонального вычислительного устройства, поэтому в случае неисправности данного компонента, вся платформа компьютера просто не сможет функционировать, то есть она банально выйдет из строя.

---



ЧТО ДЕЛАТЬ, ЕСЛИ ПЕРЕСТАЛ РАБОТАТЬ ДИНАМИК НА НОУТБУКЕ?

---

Итак, если после нажатия на системном блоке компьютера кнопки включения наш вычислительный девайс не подает никаких признаков жизни, то высока вероятность того, что проблема кроется именно в блоке питания. По крайней мере, первое с чего стоит начинать поиск причин в данном случае — это блок питания. Однако не все так страшно и бежать сразу в ремонтную мастерскую или компьютерный магазин за покупкой нового блока питания не стоит, сперва неплохо бы убедиться в том, что имеющийся компонент действительно неисправен.

{banner_ssilki_adsense}

1. ПРИЗНАКИ И ПРИЧИНЫ НЕИСПРАВНОСТИ КОМПЬЮТЕРНОГО БЛОКА ПИТАНИЯ

Наиболее распространенным признаком неполадок в блоке питания является отсутствие щелчка и звукового сигнала при нажатии пользователем на кнопку запуска компьютера, которая располагается на системном блоке устройства. Что касается причин поломок, то зачастую неполадки в блоке питания возникают в двух наиболее распространенных случаях.

Во-первых, из-за перепада напряжения в электрической сети, в следствии, чего показатели тока выходят за пределы рабочего диапазона блока питания. Данная причина является наиболее распространенной в постсоветских странах, поэтому многие специалисты настоятельно рекомендуют дополнительно приобретать блок бесперебойного питания, благодаря которому при падении или резком скачке напряжения в сети все наши комплектующие компьютера будут защищены от преждевременной поломки при их возможном перегорании.

Во-вторых, поломки могут быть связаны с низким качеством самого компьютерного блока питания, особенно это свойственно дешевым китайским брендам. Как мы знаем, многие пользователи считают блок питания вторичным компонентом персонального компьютера, что в какой-то степени является истиной, а потому выбирают это комплектующее по остаточному принципу.

---

---

Однако стоит помнить, что без блока питания наше вычислительное устройство просто не сможет работать, а при его низком качестве под серьезную угрозу попадают более дорогостоящие внутренние компоненты, на примере, материнской платы, видеокарты, оперативной памяти и другие приборы.

В том случае, если мы не знаем, что конкретно стало причиной проблем в нормальной работе персонального компьютера, то в пользу неполадок с блоком питания устройства зачастую могут говорить определенные косвенные симптомы.

Во-первых, если при нажатии на кнопку запуска компьютера не происходит никаких реакций со стороны вычислительного устройства (не горит световая индикация, нет звукового сопровождения, не начинают вращаться вентиляторы, которые расположены внутри корпуса), то это, как правило, свидетельствует об отсутствии напряжения в блоке питания.

Во-вторых, если компьютер включается через раз, то это также может косвенно говорить о возможных проблемах, связанных с блоком питания, хотя бывают и исключения, например, такое явление иногда происходит, из-за запавшей кнопки запуска или нестабильного сигнала от шлейфов, подключенных к компонентам компьютера, однако насторожиться все же стоит.

В-третьих, вычислительное устройство может включаться, но по прошествии некоторого времени самостоятельно отключаться, не дождавшись полной загрузки операционной системы. Хотя стоит понимать, что иногда такая модель поведения компьютера также свойственна при сильных перегревах.

В-четвертых, из-за чрезмерно высоких температур и запыленности системного блока, компьютер также может не запускаться. Опять же данный момент зачастую свидетельствует о перегреве, что в свою очередь очень опасно для целостности и общей работоспособности комплектующих персонального компьютера.

---



КЛАССИФИКАЦИЯ СОВРЕМЕННЫХ ВЫЧИСЛИТЕЛЬНЫХ УСТРОЙСТВ

---

На сегодняшний день, способов диагностики работы блока питания всего несколько, причем все они сводятся к проверке напряжения, его диапазона и внешнему осмотру компонента. А теперь давайте более подробно поговорим о каждом способе диагностики компьютерного блока питания в отдельности. Для этого мы рассмотрим пошаговую инструкцию по устранению проблем, связанных с возможной неисправностью узла, чтобы начинающие пользователи вычислительных устройств могли самостоятельно проверять состояние своих блоков питания.

2. ДИАГНОСТИКА БЛОКА ПИТАНИЯ: ПОШАГОВАЯ ИНСТРУКЦИЯ ПО ОБНАРУЖЕНИЮ НЕИСПРАВНОСТИ

Первое с чего мы начнем — это проверка подачи напряжения блоком питания на компоненты системного блока. Мы должны помнить, несмотря на то, что компьютер не подает признаков жизни, первоначально нужно отключить его от сети, ведь блок питания функционирует с рабочим напряжением в 220 Вольт, которое крайне опасно для организма человека. После отключения устройства от сети мы должны в строгой последовательности и предельно аккуратно проделать определенные действия.

Последовательность действий по проверке подачи напряжения блоком питания:

Во-первых, открываем боковую крышку системного блока и отсоединяем блок питания. Перед тем, как производить отсоединение компонента, желательно сфотографировать подключенные провода к блоку, так как в противном случае, если мы являемся новичком в сборке компьютерного железа, нам будет непросто подсоединить его обратно, в следствии чего, придется вызывать специалиста или нести системник в сервисный центр. Справочно заметим, что неправильные действия по обратной сборке могут привести к потере смысла в самостоятельной ликвидации проблем, связанных с неработающим блоком питания.

Во-вторых, вооружаемся стандартной канцелярской скрепкой или любым другим элементом схожим по диаметру с проволокой. Затем сгибаем проволоку, если нет под рукой скрепки, в виде латинской буквы «U» и держим ее в руках.

В-третьих, находим шлейф (жгут) из 20 или 24 идущих подряд проводов, при помощи которых блок питания подключается к материнской плате и вставляем нашу скрепку в разъемы зеленого и черного проводов, как показано на изображении ниже. Теперь нам нужно крепко и надежно зафиксировать скрепку, чтобы контакт был максимально плотным, так как в противном случае, мы можем преждевременно лишиться блока питания, не получив при этом желаемого результата из-за невнимательности.

В-четвертых, нужно подать питание на проверяемый блок питания. В том случае, если компонент системного блока исправный, то в нем должен завертеться вентилятор.

Однако нужно понимать, что даже если вентилятор блока питания заработает, то это все равно не дает нам стопроцентных гарантий, относительно полной исправности компонента, но зато он как минимум включается. Для полномасштабной проверки работоспособности блока питания, большинство специалистов рекомендуют проводить тест компонента с применением такого прибора, как вольтметр.

---



ЧТО ТАКОЕ МАТЕРИНСКАЯ ПЛАТА. ХАРАКТЕРИСТИКИ И ФУНКЦИОНАЛ

---

Важно помнить, что любую проверку правильности работы блока питания системника необходимо проводить только тогда, когда наш персональный компьютер полностью отключен от электрической сети. Итак, первым делом открываем боковую крышку системника и отсоединяем блок питания, точно также, как мы это делали в ранее описанном способе. Затем находим шлейф с количеством проводов в 20 или 24 единицы, в зависимости от модели компонента. В этот раз нам понадобятся разъемы черного, красного, розового и желтого проводов.

После того, как нужные провода найдены, запускаем блок питания и пытаемся измерить выходное напряжение при помощи заранее подготовленного вольтметра, он же тестер напряжения. Справочно заметим, что эталонные показатели напряжения проводов должны быть следующими: в черном и розовом — 3,3 Вольта, в черном и красном — 5 Вольт, в черном и желтом — 12 Вольт.

По утверждениям специалистов допускается погрешность в обе стороны, но не более 5 процентов. В том случае, если данные показатели успешно достигаются, то это означает, что наш блок питания находится в исправном состоянии и причина неполадок кроется не в нем.

---



КАК ПРАВИЛЬНО ВЫБРАТЬ НОУТБУК? ОСОБЕННОСТИ И КРИТЕРИИ ВЫБОРА

---

Также немаловажным способом установления истинных причин неполадок в блоке питания является визуальный осмотр его внутренних элементов. Для проведения визуального осмотра, необходимо после отключения питания персонального компьютера и отсоединения блока питания от корпуса системника, как мы это делали в ранее описываемых способах, теперь нам понадобится его еще разобрать (справочно: как правило, металлический короб блока скрепляется при помощи четырех стандартных винтов).

В визуальной диагностике блока питания очень важно внимательно осматривать все элементы компонента на механические повреждения. Так, например, в нем не должно быть вздутых конденсаторов, вентилятор должен иметь свободное пространство для вращения, а если в блоке питания скопилась излишняя пыль, то ее нужно немедленно удалить c помощью пылесоса.

В том случае, если конденсаторы все же вышли из строя, то мы можем самостоятельно без особого труда их перепаять на новые с тем же номиналом, а вентилятор, например, можно попробовать смазать или в случае неудачи заменить на новый.

Важно помнить, что если мы никогда не имели до этого случая опыта работы с паяльником или использованием специальной термической пасты (термопасты), то наши попытки успешно починить блок питания могут оказаться для компонента наоборот, более губительными, чем первичные причины неработоспособности.

В заключении отметим, что в том случае, если ни один из вышеперечисленных способов не дал нам желаемого результата, то быстрее всего, блок питания окончательно вышел из строя. Однако, если мы являемся счастливчиком и у нас в системнике установлен блок питания большой мощности (более 600W), то возможно перед заменой компонента на новый, сперва все же стоит обратиться в специализированный сервисный центр, где попросить мастеров о его ремонте или восстановлении, а в перспективе же лучше всего озаботиться вопросом безопасности нашего вычислительного устройства от перепадов напряжения в электрической сети. Всегда стоит помнить важное жизненное правило: «Осторожность в любом деле, способна сохранить немало денег в нашем кошельке!».

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.
 ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ.

Как проверить блок питания компьютера на работоспособность.Что делать?

Содержание

1. Признаки неисправности блок питания компьютера
2. 4 способа диагностики
3. №1. Визуальный осмотр компонентов
4. №2. Проверка без подключения к материнской плате (метод замыкания скрепкой)
5. №3. Мультиметром
6. №4. Специальным оборудованием
7. Использования мультиметра для проверки БП
8. Метод «скрепки»
9. Проверяем блок питания на компьютере скрепкой
10. Используем мультиметр
11. Проверяем запуск БП без компьютера
12. Схема нагрузки для всех линий
13. Проверка напряжения на входе
14. Проверка напряжения на выходе
15. Проверка компонентов БП

Признаки неисправности блок питания компьютера

Признаки неисправности, которые точно указывают, что блок питания неисправен:

1. Не запускается компьютер при нажатии на кнопку включения на системном блоке.
2. Во время работы компьютер самопроизвольно перезагружается.
3. При включении компьютер включается не с первого раза.
4. Резко выключается, как будто свет выключили. И пока переключатель сзади не выключишь — включишь, или кабель не отсоединить и подключить обратно, компьютер с кнопки не включится.

Косвенные признаки неисправности БП:

1. Пропадает в системе жесткий диск.
2. Периодически вылетает синий экран с BSOD ошибками.

Еще часто бывает, что при включении компьютера гудит вентилятор в течении 10-20 минут, а потом гул затихает и прекращается. Это гудит вентилятор блок питания. Вентилятор БП в таком случае нужно смазать. Иначе вентилятор со временем заклинит, блок питания будет перегреваться и скоро выйдет из строя.

Если на своем ПК вы наблюдаете какой-то из вышеперечисленных симптомов, то это указывает на неисправность блока питания.

4 способа диагностики

Способов диагностики можно придумать много – в отсутствии лабораторных условий приходится идти на любые хитрости. Но на основании многолетнего опыта, специалисты выделяют пять основных способов поиска и локализации проблем с БП.

№1. Визуальный осмотр компонентов

Первый способ проверки – внешний осмотр. Начинать диагностику блока компьютерного питания надо с него. В большинстве случаев не разобрав корпус БП, ничего выявить не удастся (только в случае глобальной аварии, когда следы внутреннего пожара видны снаружи). Крышку придется снять.

Если видны следы копоти, подгорания, локальных перегревов, значит, БП требует ремонта.

Если обгоревших элементов нет, надо найти место установки предохранителя. Визуальным осмотром можно проверить исправность плавкой вставки в стеклянном корпусе. Если предохранитель в керамическом корпусе, для проверки его целостности надо будет использовать тестер в режиме прозвонки. Если вставка перегорела, можно предположить самопроизвольное перегорание и попробовать заменить элемент. Если при включении в сеть он перегорает повторно, значит надо искать неисправность в источнике.

Предохранитель в стеклянном корпусе – на вид исправен.

Далее надо осмотреть оксидные конденсаторы. Если есть вздувшиеся или разорвавшиеся, это также может быть причиной неисправности блока питания. Такие конденсаторы надо менять сразу. Даже если они и сохранили еще работоспособность, жить им осталось недолго.

Вздувшиеся оксидные конденсаторы.

Если дефекты визуально выявить не удалось, надо более внимательно осмотреть плату, в том числе со стороны печатных проводников, на предмет микротрещин в печатных проводниках, кольцевых трещин в пайках выводных элементов и трещин в пайках SMD-компонентов. Делать это лучше под увеличением (лупой и т.п.) и при дополнительном освещении.

Кольцевые трещины в местах пайки выводов.

Если таким способом обнаружить проблему не удалось, надо перейти к более глубокой проверке.

№2. Проверка без подключения к материнской плате (метод замыкания скрепкой)

Если исправный блок питания стандарта ATX включить в сеть переменного напряжения, он работать не будет. Для запуска нужен сигнал Power_ON с материнской платы компьютера. Этот сигнал можно сымитировать. Для этого надо снять с матплаты самый большой разъем (а лучше снять вообще все разъемы от БП к составляющим компьютера, так как предполагается, что источник напряжения неисправен, поэтому не стоит испытывать дорогие платы на прочность). Этот разъем может содержать 20 или 24 провода. Надо найти на нем проводник в зеленой изоляции. Сигнал Power_ON формируется замыканием этого проводника на общий провод. Найти его несложно – это любой проводник черного цвета. Удобнее всего использовать ближайший. Замкнуть можно прямо на разъеме. Сделать это можно любым подходящим проводником – скрепкой, булавкой, кусочком провода.

Имитация сигнала Power_ON.

Если блок питания исправен, это можно определить по звуку запустившегося вентилятора, и дефект надо искать на материнской плате. В большинстве случаев проблема сводится к севшей батарейке, обеспечивающей хранение данных параметров конфигурации компьютера.

Батарейка CMOS-памяти на материнской плате.

№3. Мультиметром

Если БП запустился после имитации сигнала запуска, надо проверить наличие напряжений на всех разъемах источника. Измерять надо относительно общей шины (к ней подключены все черные проводники).

Цвет проводаНапряжение, В

Черный	0 В (земля, общий провод)
Красный	+5 (допустимое отклонение ±0,25 вольт)
Оранжевый	+3,3 (допустимое отклонение ±0,16 вольт)
Желтый	+12 (в пределах 11,4. .12,6 вольт)
Белый	-5
Синий	-12
Зеленый	+5
Серый	+5
Фиолетовый	+5

Особое внимание надо уделить напряжению на сером проводе – это сигнал Power_OK. Без него компьютер не запустится. Он формируется при наличии всех питающих напряжений (если они находятся в установленных пределах). Его отсутствие говорит как о проблемах в одном из питающих каналов, так и о неисправности внутренней схемы БП, отвечающей за формирование данного сигнала. Также важен сигнал на сером проводе — дежурное напряжение (Stand by). Оно должно присутствовать при включении блока в сеть 220 вольт, даже если БП не запущен.

В отсутствие потребителей уровни на выходе БП могут быть чуть выше лимитов (внутри блока должны быть установлены нагрузочные резисторы, но не факт, особенно для недорогих моделей). Поэтому для окончательно проверки надо проверить источник под нагрузкой. Для этого к выходам можно подключить нагрузочный резистор, рассчитанный так, чтобы обеспечить ток, близкий к номиналу. Или применить для этой цели автомобильные лампы накаливания (их можно соединять параллельно для повышения потребляемой мощности). Заодно испытывается реальная нагрузочная способность БП – при мощности в пределах номинальной, он должен выдавать указанные уровни напряжения.

Также с помощью тестера можно прозвонить жгуты блока питания ПК. Так можно выявить потерю контактов в разъемах.

№4. Специальным оборудованием

Прибор для измерения напряжений блока питания.

В магазинах электронных аксессуаров и на торговых площадках в интернете продаются недорогие приборы под громким названием PC Power tester. Они позволяют отображать текущий уровень каждого напряжения и подавать звуковые и световые сигналы при выходе напряжений за установленные пределы. При ближайшем рассмотрении эти приборы оказываются обычными цифровыми вольтметрами в красивом корпусе. Они не содержат нагрузочных устройств и не позволяют хранить результаты измерений за период времени (что необходимо для обнаружения «плавающих» проблем), поэтому полноценную диагностику провести ими нельзя. От обычного мультиметра они отличаются только наличием разъемов, к которым прибор можно быстро и удобно подключить. Например, SATA-Power не очень удобен для измерения щупами тестера, а с таким прибором замер происходит намного проще. Также устройство имеет разъемы для подключения коннектора 20 (24) вывода, PCI – Express различных модификаций и других терминалов, имеющихся у потребителей внутри ПК.

Такой тестер можно приобрести тем, кто регулярно занимается диагностированием компьютеров, но особых результатов от него ждать не стоит. Также он не даст особой экономии времени. Но и стоит он недорого.

Вход для подключения разъема питания SATA.

Тем, кто занимается созданием серьезных компьютерных систем, а также поддержанием их работоспособности и ремонтом, подойдут профессиональные приборы типа PC Power System Analyzer. Подобные устройства способны отслеживать параметры напряжений питания, хранить их графики, задавать нагрузку и выполнять еще многие функции по диагностике БП на исправность и надежность. Стоят такие приборы от 500 USD, для домашней мастерской это дорого, да и для мелкого производства вряд ли оправданно экономически. Поэтому тем, кто профессионально занимается ремонтом вычислительной техники, есть смысл поискать в интернете описания самодельных разработок, позволяющих проводить более глубокую проверку БП и повторить их. Те, кому позволяет квалификация, могут разработать что-то свое, закрывающее потребности конкретного производства.

Схема самодельного испытательного устройства, опубликованная в журнале «Радио» №10-2007.

Использования мультиметра для проверки БП

Многие пользователи спрашивают, как осуществить проверку блока питания компьютера мультиметром? Очень просто, зная какое напряжение и куда должно приходить.

Прежде чем вскрыть корпус ПК, убедитесь в том, что он не подключен к сети 220 В.

1. Вскройте корпус ПК.
2. Отключите по очереди разъемы от каждого устройства, предварительно сфотографировав или зарисовав схему монтажа.
3. Возьмите в руки разъем, который подключается к материнской плате (обычно он самый большой) и сделайте перемычку из проволоки, между 14 и 15 контактами на 20-пиновом разъеме и 16 и 17 на 24-пиновом коннекторе. Обычно, к ним подходит зеленый и черный провод. По зеленому подается управляющий сигнал. Черный провод – это земля.
4. После чего, подключите ПК к сети 220 В.

Если БП включился, значит можно приступать к промерам напряжения на его контактах, согласно схеме, представленной выше. Если блок питания компьютера не включается, значит, он вышел из строя, требует ремонта или полной замены.

При проверке мультиметром между черным и красным проводом на коннекторе, подключенному в материнскую плату, должно быть – 5 В; между черным и желтым – 12 В; между контактами черным и розовым – 3,3 В; между черным и фиолетовым – дежурное напряжение в 5 В.

Если вы не обладаете достаточными знаниями в электронике, то ремонт устройства лучше доверить специалистам.

Метод «скрепки»

Среди пользователей существует простой метод, как проверить блок питания скрепкой. Наш ресурс не останется в стороне, и расскажет в чем этот метод заключается, тем более что практически то же самое было рассмотрено в разделе про использование мультиметра. Это самый простой, можно сказать, домашний метод, который не может показать качество работы источника напряжения, но достаточно достоверно даст понять, включается он или нет.

1. Отключите ПК от сети.
2. Вскройте корпус и отключите разъем от материнской платы.
3. Сделайте из канцелярской скрепки U образную перемычку, которой необходимо закоротить зеленый провод разъема и близлежащий черный.
4. Включите БП в сеть 220 В.

Если заработал вентилятор, то БП теоретически в рабочем состоянии, если нет – однозначно в ремонт.

Проверяем блок питания на компьютере скрепкой

Перед проверкой БП полностью обесточьте компьютер. Помните, что блок питания работает при высоком напряжении в 220 Вольт! Затем откройте боковую крышку корпуса и отсоедините все провода, идущие от блока питания к другим компонентам системы: 20- или 24-pin коннектор для питания материнской платы, 4- или 8-pin коннектор для питания процессора, 4-8 pin коннектор для питания видеокарты (впрочем, он может быть и не подключен из-за того, что не все графические ускорители нуждаются в дополнительном питании и берут необходимую энергию через слот PCI-express) и другие устройства в виде жестких дисков и кулеров.

Затем возьмите самую обычную канцелярскую скрепку (можно заменить на любую проволоку, состоящую из материала способного проводить электрический ток) и согните ее в форме буквы «U».

Найдите 24-pin коннектор, который вы отсоединили от материнской платы. Выглядит он, как самая большая связка маленьких проводов. Вам нужно найти разъемы соответствующие зеленому проводу (он всегда один) и черному (можно выбрать любой, но обычно выбираю соседний). Замкните эти два разъема с помощью скрепки. Обязательно убедитесь, что концы скрепки примыкают к металлу внутри каждого контакта.

Затем включите блок питания в сеть. Он должен включиться, а кулер внутри должен крутиться. Если система охлаждения не работает, то проверьте температуру БП. Если он нагревается, то значит он работает, а вот кулер придется поменять. Однако факт того, что блок включился и работает — не говорит о том, что он полностью исправный. Требуется проводить дальнейшую диагностику.

Используем мультиметр

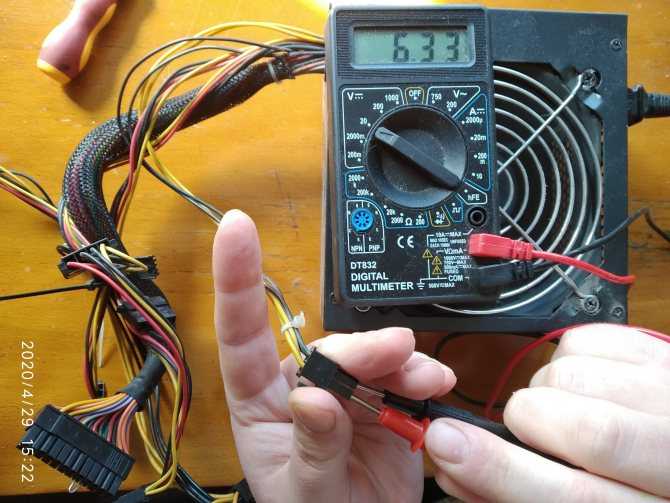

Если вы являетесь счастливым обладателем мультиметра, то вы с высокой вероятностью сможете определить работоспособность блока питания. Идея в том чтобы проверить вольтаж по разным линиям питания.

В том же состоянии (с замкнутой скрепкой и включенным блоком) измерьте уровень напряжения между оранжевым и черным проводом. Под нагрузкой рекомендованные значения должны находиться в диапазоне от 3,14 до 3,47 Вольта.

Затем проверьте напряжение между фиолетовым и черным контактом. Нормальные значения должны находиться в диапазоне от 4,75 до 5,25 Вольта. Также протестируйте напряжение между красным и черным проводом. Показатели должны колебаться около 5 Вольт, аналогично, как и в предыдущем случае.

В конце проведите замеры напряжения между желтым и черным контактом. Прибор должен выдавать от 11,4 до 12,6 Вольт.

Независимо от модели блока уровень напряжения не должен выходить за пределы нормы, которые описаны выше. В случае, если показания сильно отличаются от рекомендуемых параметров, БП можно считать частично неисправным и он, как минимум, требует ремонта.

Проверяем запуск БП без компьютера

Такая проверка блока питания компьютера удобна тем, что для ее проведения не требуется наличие самого ПК. Достаточно розетки, мультиметра и обычной канцелярской скрепки. Итак, у нас в руках блок питания ATX. Находим жгут проводов, оканчивающийся 24-контактным разъемом. Это самый большой разъем БП, и найти его не составит труда.

На этой колодке находим зеленый провод и при помощи разогнутой скрепки, вставленной в соответствующие гнезда, замыкаем его с любым черным, имитируя тем самым команду материнской платы «включить БП».

Эти два контакта нужно замкнуть

Теперь подключаем БП к сети: если он исправен, то должен запуститься. Это будет хорошо слышно по шуму заработавшего вентилятора охлаждения. Но дать полную или даже частичную гарантию того, что блок питания полностью исправен, такая проверка не может. Поэтому вооружаемся мультиметром и переходим к следующему пункту.

Схема нагрузки для всех линий

Итак, чтобы провести полную диагностику блока питания, необходимо нагрузить  шины питания током хотя бы половиной мощности БП. Особенно нас интересуют линии +12 В, +5 В и +3. 3 В. Для начала соберем простой прибор:

В этом устройстве для нагрузки каждой из линий используется свой набор резисторов, подключенный к соответствующим контактам колодки питания материнской платы. Что касается количества резисторов в каждом наборе, то тут все будет зависеть от того, каким током мы хотим нагружать каждую линию. Зная напряжение на шине и сопротивление резисторов (на каждой линии разные, см. схему), нетрудно посчитать, что каждый дополнительный резистор по шине +12 В будет увеличивать ток на 12 / 5.1 = 2.35 А. Для линий +5 В и + 3.3 В это будет соответственно 5 / 1.6 = 3.1 А и 3.3 / 1.0 = 3 А.

Таким образом, если мы решили нагрузить шину +12 В током 10 А, то нам понадобится 10 / 2.35 = 4 резистора номиналом 5.1 Ом (см схему). Ток в 12 А по шине +5 В можно получить, соединив 4 резистора номиналом 1.6 Ом.

Как работать с прибором? Подключаем нужное количество нагрузочных резисторов к соответствующим гнездам блока питания, устанавливаем скрепку, давая команду запуска (см.

предыдущий раздел), включаем БП в сеть. После того как вентилятор завращается (если завращается), измеряем напряжение на всех шинах, как делали это без нагрузки.

«Гоняем» наш блок питания в течение 5-10 минут, повторяя измерения и контролируя температуру воздуха, выдуваемого вентилятором. При половинной нагрузке воздух должен быть чуть теплый. Если величины напряжений укладываются в допустимый диапазон, то можно быть уверенным, что БП исправен и нас не подведет.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос Важно! Если мы хотим проверить мощный блок питания, то нам понадобятся токи, которые колодка ATX просто не выдержит, поскольку у нее всего лишь 2 провода шины +12 В. В этом случае параллельно желтым проводам колодки ATX подключаем желтые провода колодок питания процессора и видеокарты.

Как мы убедились, прибор довольно прост для повторения, но если он нам нужен не на один раз, то пользоваться им не совсем удобно. Появится БП другой мощности, и понадобится изменить токи нагрузки. Чтобы это сделать, придется пересчитывать количество резисторов в каждом канале, брать в руки паяльник.

Поэтому если мы планируем часто работать с устройством, то имеет смысл его доработать. Схема доработки не особо сложна, но пользоваться таким тестером намного удобнее и безопаснее для самого блока питания, поскольку ничего не будет висеть «на соплях», не будет скрепок и плохих контактов, способных выжечь колодки БП. Кроме того, с помощью такого тестера мы сможем контролировать наличие всех напряжений и сигналов визуально.

Здесь каждый канал также нагружается группами резисторов, но при желании часть из них можно отключить простым щелчком выключателя. Диодная сборка D1 предотвращает перетекание тока с шины на шину – это позволило обойтись всего одним тумблером S2. Для визуального контроля наличия напряжений по всем шинам в схему добавлены индикаторные лампы Х1-Х6. При этом лампочки по маломощным шинам -5 В, -12 В и +5В SV одновременно являются нагрузочными.

Роль скрепки, дающей команду на включение БП, теперь исполняет выключатель S1. А сигнал PG (питание в норме), вырабатываемый блоком питания, индицируется светодиодом LED, подключенным через транзистор T1 к соответствующему контакту колодки ATX. Вентилятор Fan, включенный в цепь +12 В, служит для охлаждения кассет нагрузочных резисторов, которые при длительной работе будут нагреваться.

Благодаря такому построению прибор можно подключить к блоку питания через 1 колодку ATX. Правда, для этого придется найти соответствующую розетку, в которую будет вставляться штекер тестируемого блока питания. Как вариант, ее можно выпаять из неисправной материнской платы.

Работа с прибором максимально проста. Выставляем тумблером S2 желаемый режим (см. таблица ниже). Подключаем к розетке ATX тестера исследуемый блок питания, включаем его (блок) в розетку. Замыкаем выключатель S1, БП запускается. Наличие напряжений по линиям и сигнал PG контролируем визуально. Если все горит и светится, можно брать в руки тестер и производить измерения.

Таблица токов по линиям в зависимости от положения переключателя S2

Шина	Ток при положении переключателя S2, А
	150 W	250 W
+12 В	7.5	12.2
+5 В	6.4	12.6
+3.3 В	6.6	13.3
-5 В	0.22	0.22
-12 В	0.22	0.22
+5 В SV	0.72	0.72

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос Единственное, пожалуй, неудобство работы с таким устройством – отсутствие встроенного вольтметра. Но при желании и эта проблема решаема. Для этого достаточно встроить в схему вольтметр с пределом измерения до 15-20 В и галетный переключатель.

По деталям тестера. Нагрузочные резисторы должны быть проволочными мощностью не менее 15 Вт для шины +12 В и 10 Вт для остальных шин. Выключатель S2 должен выдерживать ток не менее 25 А. Его можно найти в автомагазине. Транзистор T1 – любой маломощный кремниевый, структуры n-p-n. Светодиод LED – любой индикаторный. Тумблер S1 тоже любой. Вентилятор Fan – 12-вольтовый кулер от того же БП или аналогичный. Диодную сборку Шоттки D1 можно взять из неисправного блока питания. Она стоит в выпрямителе по шине 5 В.

Проверка напряжения на входе

Первый метод — грубая проверка БП. Мы просто определим, подается на данный аппаратный компонент напряжение или же нет. Делается это следующим образом:

1. Перед тем, как проверить блок питания компьютера без использования материнской платы, надо произвести подготовку. Отключите, а после этого обесточьте ПК. Не забывайте о том, что обсуждаемый аппаратный модуль работает с напряжением в 220 вольт (смертельно для человеческого организма).
2. Отвинтите крышку корпуса у вашего ПК, чтобы получить доступ к комплектующим. Отсоедините аппаратные модули (системная плата, винчестер и пр. ) от БП.
3. Теперь отыщите контактный разъем БП. Он выглядит как жгут, состоящий из 20/24 (в зависимости от стандарта) проводов. Разъем идет прямиком от БП и коммутируется с системной платой.
4. Теперь найдите проволоку или же обычную скрепку. С ее помощью мы будем замыкать контакты. Сделайте из проволоки (скрепки) латинскую литеру «U».
5. На коннекторе найдите два провода: зеленый и черный. Замкните их, используя проволоку (скрепку).
6. Теперь надо активировать БП. Подаем на него питание.
7. Взгляните на систему охлаждения БП. Если кулер вращается, то это говорит о том, что аппаратный модуль, отвечающий за питание, работает.

Проведенное тестирование не гарантирует, что аппаратный модуль функционирует так, как надо. Вышеописанная проверка лишь позволяет узнать, включается ли БП.

Проверка напряжения на выходе

Мы выяснили, что БП получает напряжение на входе. Но как оно распределяется между аппаратными компонентами? Возможно блок питания выдает на выходе слишком большое или же наоборот очень маленькое напряжение. Именно это мы и выясним. Чтобы провести диагностику нам понадобится устройство для измерения напряжения под названием мультиметр. Проведите подготовку (пункты 1-3 в предыдущем разделе), после чего руководствуйтесь следующей инструкцией:

1. Отыщите на контактном разъеме провода четырех цветов: розового (в дальнейшем Р), черного (Ч), красного (К) и желтого (Ж).
2. Осуществите нагрузку БП. Подключите к нему материнку, винчестер, кулер, оптический привод. Зачем это нужно? Далее мы будем проводить измерение напряжения на выходе. Если измерять данный параметр у БП без нагрузки, то это может привести к очень высокой погрешности.
3. После подключения необходимых аппаратных модулей включите блок питания и подайте напряжение.
4. Измерьте напряжение, которое выходит из БП, мультиметром. Проводить измерения надо на разъемах, которые были указаны в пункте 1. Получив показатели напряжений на выходах, сравните их с эталонными параметрами: Ч и Р – 3,3 вольта, Ч и Ж– 12 вольт, Ч и К – 5 вольт.

Важно! Помните, что при измерении напряжения отклонение в пределах 5% допускается.

Проверка компонентов БП

Если БП нормально распределяет напряжение, то необходимо раскрутить блок питания и осмотреть его. Для этого проведите предварительную подготовку (сей процесс описывался ранее). Затем проведите с БП следующие манипуляции:

1. Извлеките БП из системного блока. Чтобы сделать это открутите винты (всего их четыре), которыми блок питания крепится к системнику.
2. Теперь надо вскрыть блок питания. Открутите винты, которые соединяют воедино крышки БП.
3. Осмотрите «внутренности» блока питания. Особое внимание надо обратить на конденсаторы. Они не должны быть вздутыми. Кроме этого взгляните на вентилятор. Он должен свободно и беспрепятственно вертеться. Также внутри БП не должно быть пыли.
4. Если вы обнаружили вздутые конденсаторы, то перепаяйте их (новые элементы должны быть такого же номинала). Пыль внутри БП протрите, а вентилятор смажьте.

Источники

• https://ruslankomp.ru/kak-proverit-blok-pitaniya-kompjutera-multimetrom/
• https://Zapitka.ru/pitanie/kompyutera/5-sposobov-proverki-bp
• https://systech.ru/vopros-otvet/proverka-bloka-pitaniya
• https://ichip.ru/sovety/remont/kak-proverit-blok-pitaniya-kompyutera-na-rabotosposobnost-641622
• https://Acums.ru/bespereboyniki-i-bloki-pitaniya/kak-proverit-u-kompyutera
• https://droidov.com/kak-proverit-blok-pitanya

Как узнать, неисправен ли ваш блок питания?

Одной из самых неприятных вещей, связанных с ПК, является то, что он просто не включается. Вы не знаете точно, какая часть плохая или не работает, и вам остается только гадать.

Неисправный блок питания не обязательно означает, что ваш компьютер не запустится, поэтому его гораздо сложнее обнаружить и диагностировать. Когда на части вашего ПК подается недостаточно энергии, вы можете столкнуться с сбоями или снижением производительности процессора и графического процессора.

Не волнуйтесь, мы покажем вам, как определить некоторые нюансы, по которым можно точно сказать, что ваш блок питания работает неправильно.

Почему блоки питания выходят из строя?

Во время стажировки в мастерской по ремонту ПК и ноутбуков я заметил знакомую тенденцию со многими ПК, которые нам присылали с пометкой «Не загружается». Первое, чему я научился, это проверить блок питания.

Наиболее распространенной проблемой было то, что конденсатор взорвался или расплавился , и, таким образом, питание не могло передаваться от стены к аппаратным частям ПК.

Почему конденсаторы взрываются и выходят из строя первыми? Что ж, на самом деле это их работа, поскольку они предотвращают физическое повреждение вашего другого дорогостоящего аппаратного оборудования.

Это может произойти из-за скачка напряжения , нестабильного напряжения, скопления влаги или экстремальных температур .

Другой основной причиной отказа блока питания являются:

• Срок действия гарантии истек или приближается срок службы
• Неисправный аппаратный компонент, вызывающий нерегулярный ток
• Перегрев из-за пыли или плохого воздушного потока

Блоки питания печально известны случайным срабатыванием. Иногда что-то идет не так в процессе их производства, или они проходят контроль качества с дефектом.

Признаки неисправного блока питания

Имеются явные признаки неисправного блока питания. Тем не менее, умирающий или неисправный блок питания может проявляться в виде любых распространенных проблем с ПК, таких как частые сбои, синие экраны или зависания. Все это может быть результатом любой комбинации программных или аппаратных проблем.

Если вы подозреваете, что ваш блок питания умирает, единственный способ действительно проверить, не виноват ли он, — это заменить его другим и посмотреть, исчезнут ли другие проблемы. Что угодно, от перегрева до случайных отключений, может быть связано с неисправным блоком питания. Однако выявить неисправный блок питания гораздо проще, так что читайте дальше, чтобы узнать, как это сделать?

Ваш компьютер не запускается должным образом

Наиболее очевидным признаком неработающего блока питания является то, что ваш ПК не запускается при нажатии кнопки питания. Вы можете заметить, что когда вы пытаетесь включить компьютер, вентиляторы не начинают вращаться , хотя с ними все в порядке. Если на вашем ПК нет никаких мерцающих индикаторов при запуске, нет картинка на экране , и вентилятор БП не крутится ; ясно, что ваш блок питания умер.

Здесь следует отметить, что симптомы могут быть схожими, когда начинают выходить из строя другие части ПК, такие как графический процессор или материнская плата. Ключевое отличие, когда блок питания неисправен, заключается в том, что никакие другие компоненты не проявляют никаких признаков запуска .

Другие компоненты вашего ПК регулярно выходят из строя или работают со сбоями

Худшее, что может случиться с неисправным блоком питания, это то, что он может привести к аппаратному повреждению других компонентов. Вот почему правильно работающий блок питания жизненно важен для передачи нужного количества энергии на ваши детали. Если вы заметили закономерность аппаратного сбоя, например постоянно умирающие вентиляторы корпуса ПК, даже если они совершенно новые, существует большая вероятность того, что неисправный блок питания повредит их.

• Ваш компьютер будет часто загружаться и работать, пока вы не заметите, что у вас возникают регулярные аппаратные сбои с другими частями.
•  Если блок питания выдает слишком большую или неравномерную мощность, это может привести к перегрузке аппаратных частей. Это, пожалуй, основная причина, по которой вам следует держаться подальше от восстановленных блоков питания.

Вы заметили запах горелого пластика или дым из корпуса ПК

Если вы когда-либо замечали запах гари или дым из вашего ПК, будьте уверены, что некоторые компоненты были повреждены. Если вы видите что-либо из этих двух, немедленно выключите компьютер, откройте корпус и осмотрите материнскую плату и блок питания на наличие физических повреждений от ожогов. Иногда это может быть неочевидно, особенно если это был конденсатор.

При перегрузке конденсатора часто можно услышать громкий хлопок, указывающий на то, что он предотвратил скачок напряжения.

Чтобы проверить, неисправны ли ваши конденсаторы, проверьте, сильно ли они изменили цвет или потемнели по сравнению с другими исправными конденсаторами. В то время как квалифицированный техник может легко заменить один разряженный конденсатор, если проблема связана с блоком питания, у вас будут повторяющиеся инциденты.

Вы слышите жужжание или щелчки из вашего компьютера

Это, пожалуй, второй по значимости признак того, что ваш блок питания неисправен. Свист катушки — это нервное явление, при котором вы слышите пронзительный шум, вызванный прохождением электричества через транзистор. Дело в том, что чаще всего это происходит, когда ваш графический процессор находится под нагрузкой, но, к счастью, есть простой способ определить, является ли это вашим графическим процессором или блоком питания.

Проверьте, исходит ли он напрямую от графического процессора или с задней стороны корпуса, где находится ваш блок питания. Предположим, вы слышите какой-либо громкий шум или скрежет из вашего блока питания; скорее всего под замену.

Что делать, если блок питания не работает?

При устранении неполадок блока питания вы можете сделать очень немногое. Вы можете попробовать две основные вещи:

• Проверьте, не ослаблено ли соединение кабеля . Это может показаться очевидным, но если кабель питания блока питания подключен неправильно, он может не подавать питание на другие части вашего ПК. Осмотрите все соединительные кабели блока питания и дважды проверьте, надежно ли они закреплены на материнской плате или других компонентах.
• Проверьте, работают ли кабели питания ATX. Если у вас есть тестер питания ATX, вы можете использовать его, чтобы определить, неисправны ли сами кабели и не подается питание. В качестве альтернативы вы можете попробовать заменить кабели питания ATX на новые. Если вы обнаружите, что кабель неисправен, замена будет невероятно дешевой.

За исключением вышеупомянутых основных шагов по устранению неполадок, в отличие от других частей ПК, вы не выполняете никаких действий по устранению неисправностей неисправного блока питания и заменяете его новым.

Предположим, вы рискуете взломать или открыть блок питания для ремонта. В этом случае одно неверное движение может быть опасным для здоровья и, возможно, разрушить другие электронные компоненты вашего ПК.

Никогда не пытайтесь самостоятельно ремонтировать блок питания. Блоки питания относительно дешевы по сравнению со всеми другими компонентами ПК, поэтому нет оправдания использованию поврежденного блока питания в вашей системе. Единственное, что вы можете безопасно сделать с блоком питания для обслуживания, это удалить пыль с помощью сжатого воздуха.

Как предотвратить повреждение блока питания в будущем?

Самое важное, о чем следует помнить, — всегда покупать блоки питания от известных брендов с хорошими отзывами и оценками покупателей. Даже у некоторых крупных производителей блоков питания есть несколько некачественных партий, поэтому, прежде чем покупать блок питания, почитайте информацию в Интернете и тщательно изучите информацию о них.

Никогда не экономьте на блоке питания! Всегда покупайте блоки питания с небольшим перерасходом мощности, чтобы ваша система никогда не превышала мощность вашего блока питания. Вы можете рассчитать общую потребляемую мощность вашей системы в режиме ожидания или под нагрузкой онлайн. Никогда не покупайте самые дешевые небрендовые блоки питания, так как они прослужат в лучшем случае всего пару месяцев. В конце концов, вам будет выгоднее в финансовом отношении просто инвестировать в более дорогой, но более сертифицированный блок питания.

Блоки питания имеют различные сертификаты эффективности, от бронзового до платинового, в зависимости от фактического процента мощности, которую они могут эффективно использовать. Пока ваш блок питания имеет бронзовую сертификацию, он прошел строгие испытания и тесты, чтобы соответствовать этому стандарту.

Второе, что вы можете сделать, чтобы предотвратить повреждение блока питания, — обеспечить его хорошую вентиляцию. Убедитесь, что вы регулярно очищаете корпус ПК от скопившейся пыли и всегда кладете корпус ПК выше от земли, так как большинство блоков питания всасывают воздух снизу.

Если у вас есть ковер, мешающий потоку воздуха, вы значительно сокращаете срок службы вашего блока питания. Чем меньше тепла, тем дольше ваши детали прослужат вам бесчисленное количество часов качественной работы или игр.

Связанные вопросы

Не перегружаю ли я блок питания?

Самый простой способ узнать, не перегружаете ли вы максимальную мощность вашего блока питания, — это рассчитать потребляемую мощность всех компонентов вашего ПК путем сложения их потребляемой мощности.

Например, если ваш графический процессор потребляет 500 Вт под нагрузкой, а ваш ЦП потребляет 300 Вт, это в сумме дает 800, поэтому блок питания с меньшим значением будет иметь недостаточную мощность.

Обратите внимание, что даже если ваш блок питания говорит, что он поддерживает 900 Вт, а ваша система потребляет только 800 Вт, его фактическая эффективная выходная мощность может быть ниже в зависимости от его энергетической сертификации. Например, блок питания бронзового класса будет предлагать только 80% КПД по сравнению с платиновым.

Стоит ли ремонтировать или покупать новый блок питания?

Никогда не пытайтесь ремонтировать блок питания, кроме удаления пыли внутри корпуса. Есть мастерские по ремонту ПК, которые предлагают диагностику и ремонт блока питания. Тем не менее, по моему опыту работы в ремонтной мастерской, даже если бы мы починили блок питания, клиент вернулся бы через пару месяцев с мертвым блоком питания.

Стоит ли покупать восстановленный блок питания?

Блок питания – это та деталь, которую ни в коем случае нельзя покупать восстановленной. Покупка бывшего в употреблении блока питания — это самое худшее, так как вы никогда не знаете, через какое обращение с ним прошел предыдущий владелец. Нет никакого реального способа узнать, если вы не установите его, и ваш компьютер внезапно не начнет дымить.

Как проверить блок питания ПК с помощью мультиметра

Необходимо знать, как проверить блок питания ПК с помощью мультиметра или любого доступного инструмента, поскольку блок питания может повредить ваше устройство.

При попытке определить проблемы с компьютером необходимо проверить блок питания вашего компьютера, и это должно быть вашим первым шагом, если у вас возникли проблемы с вашей системой.

К счастью, это можно сделать быстро и для этого потребуется несколько простых инструментов. Вот как быстро проверить блок питания вашего настольного ПК, чтобы найти возможные проблемы и устранить их.

Содержание

Важно знать, как правильно проверить блок питания (БП) с помощью мультиметра, чтобы правильно оценить блок питания вашего ПК

Приступим к проверке:

Шаг 1. Сначала ознакомьтесь с рекомендациями по технике безопасности при ремонте ПК

Перед осмотром блока питания убедитесь, что компьютер отключен от сети переменного тока и правильно заземлен.

 При использовании компьютера безопасность всегда должна стоять на первом месте. Очень важно прислушиваться к советам по технике безопасности, чтобы обеспечить свою безопасность при выполнении этой деятельности.

Для начала наденьте антистатический браслет, чтобы защитить компоненты компьютера от статического электричества. Убедитесь, что вода или напитки не окружают вас.

Кроме того, держите все свои инструменты подальше от места, где вы работаете с компьютером.

Потому что прикосновение к любому из них и любому внутреннему компоненту компьютера вызовет короткое замыкание (или даже приведет к разрушению материнской платы или других внутренних компонентов) материнской платы и части вашей системы.

Шаг 2. Откройте корпус компьютера

Снимите кожух компьютера и отсоедините все шнуры. Мы должны установить блок питания внутри корпуса. Прочтите руководство или внимательно изучите его, чтобы узнать, как снять крышку.

Шаг 3. Отсоедините разъемы питания

За исключением основного разъема питания блока питания (20/24-контактный разъем0, отсоедините все остальные разъемы питания. Убедитесь, что ни один из внутренних компонентов компьютера, таких как видеокарты, компакт-диски

Шаг 4. Сгруппируйте каждый кабель питания

Как правило, кабели питания собираются в одной части корпуса, что облегчает доступ и освобождает внутреннее пространство корпуса. , Во время проверки блока питания желательно расположить все провода вместе, чтобы вы могли их видеть.0003

Для этого вам нужно убрать их с дороги и переместить в доступное для вас место. Чтобы они были организованы, используйте застежки-молнии.

Шаг 5: На 24-контактной материнской плате закоротите 2 контакта

Вы можете пропустить этот шаг, если ваш блок питания имеет 20-контактный разъем, но если он имеет 24-контактный разъем, вы должны закоротить контакты 15. и 16. Для этого вам понадобится скрепка или проволочная перемычка. Если вы продолжите чтение, я покажу, как разбирать их с помощью скрепки.

Сначала сделайте скрепку как можно более прямой. Затем возьмите другой конец скрепки и вставьте его в контакт 15 24-контактного разъема. Затем поместите скрепки напротив конца внутри контакта 16. После этого приступайте к подключению 24-контактного разъема к материнской плате.

Шаг 6. Убедитесь, что переключатель напряжения на блоке питания работает.

 При настройке источника питания необходимо убедиться, что переключатель напряжения настроен для вашей местной электрической системы.

Вам следует установить напряжение на 110 вольт, если вы проживаете в стране, где это типичное напряжение в розетке, например, в США. Настройка должна быть 220 вольт, если вы живете в стране, где используется 220 вольт, как и в большинстве европейских стран.

Пришло время собрать инструменты и материалы после проверки правильности настройки напряжения. Вам понадобится электрический тестер или мультиметр для проверки источника питания. Вы также можете рассмотреть возможность использования защитных очков и перчаток во время процесса.

Шаг 7. Подключите блок питания к действующей розетке

Подключите компьютер к действующей розетке, если он еще не включен, перед началом процедуры тестирования. Это гарантирует, что тесты будут иметь достаточную мощность при их запуске.

Блок питания по-прежнему будет работать без сбоев и может быть использован в другом компьютере или продан на запчасти, но могут быть другие проблемы, если ваш компьютер по-прежнему не включается после проверки.

Шаг 8. Запустите мультиметр

Установите мультиметр на показания напряжения постоянного тока. Обратитесь к инструкциям вашего мультиметра, если вы не знаете, как действовать дальше. В то время как некоторые мультиметры оснащены кнопками для установки функции и диапазона, другие имеют переключатели для выбора измерения напряжения переменного или постоянного тока.

Шаг 9. Проверка целостности 24-контактного разъема питания материнской платы

Найдите 20-контактный разъем питания материнской платы на блоке питания, чтобы проверить 24-контактный разъем питания (блок питания). буксиры с двенадцатью мостами в каждом.

Все 24 контакта расположены в чередующемся порядке. Первый контакт в каждом ряду имеет общее соединение с первым контактом напротив него.

Следуйте этому методу и осмотрите контакты рядов и 24-контактный порт материнской платы на наличие видимых повреждений. Если какой-либо из этих двух компонентов поврежден, мы можем предложить сертифицированный ремонт.

Подключите красный щуп к V/fack мультиметра. Этот факт обычно обозначается «V» или «+» (положительно), и, скорее всего, имеет красный цвет и является местным профессионалом.

Шаг 10: Запишите значение, отображаемое мультиметром

Подсоедините красный щуп к зеленому проводу, а черный щуп к одному из черных проводов после настройки мультиметра на напряжение постоянного тока. Неважно, какой черный провод вы выберете, потому что их несколько.

Однако желательно избегать прикосновения обоих щупов к одному и тому же проводу, поскольку это может привести к повреждению. Обратите внимание на значение на дисплее мультиметра: «входное напряжение. »

Шаг 11: Отключите источник питания и активируйте переключатель на задней панели блока питания.

Выключатель питания блока питания, подключенного к розетке переменного тока, должен быть выключен. Затем отключите все внутреннее оборудование от электрических розеток. Снова подключите все эти компоненты, а затем отметьте значение на дисплее мультиметра при выходном напряжении».

Шаг 12. Включите все внутренние устройства

Еще раз выключите выключатель и снова подключите питание ко всем внутренним устройствам после проверки блока питания.

Замените все внутренние панели (CD/DVD), жесткие диски, видеокарты и т. д.), снова подключите внутренние устройства к источникам питания, и все готово! Нет необходимости оставлять что-либо неподключенным на длительное время.

Шаг 13. Подключите источник питания

Теперь источник питания можно подключить к настенной розетке или удлинителю. Ваш источник питания должен быть единственным, что подключено к удлинителю или сетевому фильтру. Другие подключенные устройства могут мешать тесту и вызывать проблемы.
