Как самому поменять разъём USB?

 Как перепаять micro usb разъем на планшете, телефоне, нетбуке, ноутбуке своими руками?

Сейчас в устройствах можно часто встретить  разъёмы usb (ю-эс-би, англ. Universal Serial Bus — «универсальная последовательная шина»). Из за случайного механического повреждения, например, во время нахождения устройства в режиме зарядки часто встречается такая неисправность — как обрыв micro usb разъема. О том, как перепаять micro usb разъем самостоятельно вы узнаете в статье ниже.

Если вы любите мастерить и умеете обращаться с паяльником, то вам не составит труда перепаять micro usb разъем на планшете самостоятельно. Для этого нам понадобятся инструменты: паяльник на 25 Ватт, припой, легко плавкое олово, пинцет, маленькая фигурная отвертка, скальпель или нож с тонким лезвием, увеличительное стекло.

Как разобрать планшет (телефон, ноутбук)?

Самое главное — всё делаем осторожно и аккуратно!

Для разборки нам необходимо:

  1. Набор отвёрток;
  2. Пинцет;
  3. Скальпель или нож;
  4. Паяльник.

Порядок действий.

Шаг 1. Открутить все крепежные винты на планшете или телефоне, снять заднюю крышку аккуратно поддеваем ножом или скальпелем, тем самым освобождая фиксаторы корпуса из пазов, наклоняя лезвие в сторону экрана.

Шаг 2. После того как сняли крышку на планшете (телефоне), необходимо заземлить паяльник, припаять провод к общему корпусу (минусу) и затем второй конец провода к корпусу самого паяльника. Это необходимо сделать для того чтобы, обезопасить планшет от случайного статического электричества, которое может вывести его электронные компоненты из строя. А также следует сделать антистатический браслет и также заземлить его.

Шаг 3. Далее отпаиваем провода от аккумуляторной батареи, это нужно для того чтобы случайно не замкнуть электронную схему и не вывести компоненты из строя.

Шаг 4. После этого откручиваем все крепежные винты на плате и переворачиваем ее, тем самым мы доберёмся непосредственно к самому micro usb разъему.

Список неисправностей USB разъема

Далее привожу краткий список неисправностей micro usb разъема и способы их устранения:

1. Micro usb разъем пришел в не годность.

В случае если разъем пришел в негодность и дальнейший ремонт его невозможен, то его следует заменить. Для этого нам необходимо найти заведомо исправный, можно воспользоваться не нужным или неисправным сотовым телефоном и отпаять micro usb разъем с телефона. Для этого берём скальпель и просовываем его между платой и разъемом, нагревая крепёжные лепестки micro usb разъема, постепенно приподнимая одну сторону, затем другую. Далее, после того как крепёжные лепестки будут отпаяны от платы, нужно взять пинцет, так как разъем быстро нагревается его не следует перегревать, потому что пластмассовые детали micro usb разъема могут расплавиться и деформироваться. После этого отпаиваем выводы разъема, их следует нагревать все одновременно. Обратите внимание на монтаж, smd детали могут находиться вблизи разъема и при не аккуратной пайке они могут быть выпаяны или сожжены, будьте внимательны и потому жало паяльника должно быть тонким. Последовательность распайке разъема одинаковый и демонтаж micro usb разъема на планшете следует выполнить по аналогичному способу.

2.Micro usb разъем исправный, но оторван от основной платы.

В этом случае стоит обратить внимание на целостность самих дорожек, для этого берём увеличительное стекло и осматриваем монтаж, если дорожки целые на плате, то хорошо, если же нет, значит, придётся их восстанавливать. Необходимо найти все концы оторванных дорожек и аккуратно зачистить с помощью скальпеля (очистить лак), затем залудить паяльником. После этого берём сам micro usb разъем и припаиваем крепёжные лепестки разъема к плате, советую до пайки предварительно приклеить разъем к плате, это уменьшит вероятность повторного обрыва. Осталось за малым, припаять вывода, если дорожки целые то это не составит труда, но если же нет, делаем следующее: берём тонкие медные проводки (одно волосика многожильного тонкого провода) и припаиваем между выводами дорожек и разъема. В случае если по какой то причине не удалось восстановить все дорожки (оборвана дорожка под электронной деталью и нет возможности отследить её нахождение).

В этом случае можно будет сделать только для зарядке планшета, при этом нам нужно восстановить лишь две дорожки, два крайних вывода на micro usb разъема, единственный недостаток, это отсутствие возможности подключение планшета к компьютеру и внешних устройств.

Рспиновку USB разъёмов можете посмотреть в этой статье.

Метки: [ телефоны, устройства ]


ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:
  • Печка туриста своими руками
  • В походе у туриста необходим надёжный источник огня. Эффективным и экономичным решением станет —

    дровяная печка!

    Для дровяной печки подойдёт вид топлива, которого полно в лесу: ветки, сухие листья, трава, щепки и шишки.

    С помощью предлагаемой печки специальной конструкции вскипятить литр воды можно практически на нескольких щепках.

    Подробнее…

  • Запитываем сверхяркий светодиод от одной батарейки 1. 5 вольта!
  • Давно хотел сделать себе миниатюрный и яркий фонарик питающийся от одного элемента АА или ААА. Для таких целей есть даже спец. микросхемы, но их дефицит у нас + жаба заставили меня пораскинуть мозгами. В результате было сделано это чудо: Подробнее…

  • Переключатели елочных гирлянд.
  • В канун Нового года многих радиолюбителей волнует вопрос: как «ожи­вить» новогоднюю красавицу? Ниже, предлагаются несколько вариантов переключа­телей ёлочных гирлянд (или обычных разукрашенных ламп), различающихся по степени сложности и реализуемым световым эффектам. Данные устройства можно применять не только на Новый год, они также подойдут для оформления комнаты во время праздников и танцев.

    Подробнее…

Популярность: 105 560 просм.

Распиновка USB, mini- и micro-USB

Вероятнее всего, что вы уже встречались с проблемой, когда нужного переходника USB не оказывается под рукой.

Случаи бывают разные: потерялся; сломался; нет в продаже; не достает по длине и т. д. Данная статья предлагает устранить эту проблему самому. Зная распиновку (распайку) контактов и имея навыки работы владеть паяльником, вы можете легко устранить данную проблему. На сегодняшний день USB, USB-mini и USB-micro являются самыми популярными коннекторами в цифровой технике. Сегодня без них не обходятся ни мобильные телефоны, ни большинство гаджетов.

Ниже приведена таблица контактов USB с назначением разъемов, их цветов и номеров.

Описание

Цвет провода

Название

Вывод

5В+

Красный

VCC

1

Данные —

Белый

D —

2

Данные +

Зеленый

D +

3

Земля

Черный

GND

4


Сразу же определимся еще с одним понятием.

Существуют USB ещё одного типа. Вспоминаем как выглядит переходник от компьютера до принтера или сканера. Невооруженным глазом видно, что сами разъемы на этом переходнике разные.
Так вот, тот коннектор, который вставляется в компьютер, называется активным и обозначается А.
Тот коннектор, который вставляется в принтер или сканер, а также возможно другое периферийное устройство, называется пассивным и обозначается B.

Разберем подробнее назначение проводов

USB 2.0


1. +5В (красный) проводник, предназначенный для питания. Максимальный ток питания не превышает 500mA, напряжение +5В относительно GND (Земли).
2. D- (белый) Data —
3. D- (зеленый) Data +
4. GND (черный) — общий провод, предназначенный для Земли (0 Вольт)

Разъёмы mini-USB и micro-USB
У этих разъемов, основным отличием от USB являются не только его размеры, но и наличие дополнительного контакта.
1. Красный — VBUS.
2. Белый D- (Data -).
3. Зелёный D+ (Data +).
4. ID — в пассивных разъемах типа «B» он не задействован. В активных разъемах типа «A» он замкнут с Землей (GND), чтобы поддерживать функцию «OTG».
5. Чёрный — Земля (GND).

Еще следует отметить, что почти всегда в кабеле присутствует провод Shield (без изоляции). Он выполняет роль экрана (оплетки). Он никак не маркируется и не имеет своего номера.

Теперь еще одно понятие. Вы скорее всего наблюдали, как устроен «удлинитель» USB. Сразу заметно, что коннекторы там разные. Как и во всех других разъемах, в USB тоже существует понятие мама-папа.
M (male) — именуется штекером (папа)
F (female) — именуется гнездом (мама)

Теперь, мы подошли к полной таблице разъемов USB. Зная такие понятия, как F и M, A и B, цвета и номера проводов, мы можем с легкостью определить, как распаивается соединительный разъем, который вы собираетесь спаять, отремонтировать, удлинить. Порядок и номера контактов указаны с рабочей стороны.





Чтобы распаять USB по данной таблице, есть 2 варианта. Первый вариант — это перед коннектором поставить зеркало. Но так можно быстрее ошибиться или припаять не то, что нужно. Второй вариант — это перевернуть коннектор мысленно.



В этой статье еще не были упомянуты такие стандарты, как USB 3.0 и micro-USB 3.0. О них есть возможность узнать в статьях Распиновка USB 3.0 и соответственно Распиновка micro-USB 3.0.

Вот еще один способ пайки на случай, если у вас нет разборного коннектора USB, которые не часто, но встречаются в продаже.
Пример. У вас есть кабель USB — mini-USB. Вам нужно сделать из него кабель USB — micro-USB. Кабель micro-USB у вас тоже есть, но на другом конце не USB. В таком случае, будет целесообразнее спаять нужный кабель, соединив между собой провода.

Берем кабель USB — mini-USB. Отрезаем от него коннектор mini-USB. Отрезанный конец освобождаем от экрана. Провода 1, 2, 3, 4 зачищаем и залуживаем. Потом берем кабель, там, где у вас micro-USB. Отрезаем ненужное и тоже освобождаем от экрана, зачищаем и залуживаем.

А дальше все просто. Соединяем и спаиваем красный с красным, зеленый с зеленым и т. д. Соединение изолируем по отдельности. Потом, можно воспользоваться фольгой от шоколада и замотать изолированные соединения все вместе. Полученный экран сверху замотать изолентой или скотчем, чтоб не слетал. Ну вот и все готово.

Главное — перед тем, как делать такой монтаж, нужно не забывать про распиновку пассивных (B) и активных (A) коннекторов. Поэтому, первоначально определите, какая распиновка на вашем кабеле.
Творческих успехов!

Автор: Александр Кравченко

https://01010101.ru/videomontazh/raspajka-usb-mini-i-micro-usb.htmlРаспиновка USB, mini- и micro-USB

adminВидеомонтажusbВероятнее всего, что вы уже встречались с проблемой, когда нужного переходника USB не оказывается под рукой. Случаи бывают разные: потерялся; сломался; нет в продаже; не достает по длине и т. д. Данная статья предлагает устранить эту проблему самому. Зная распиновку (распайку) контактов и имея навыки работы владеть паяльником, вы…admin AdministratorОцифровка видео, аудио, фото

Распиновка микро usb разъема для зарядки самсунг — Dudom

Проблемы при зарядке различных устройств через USB часто возникают, когда используются нештатные зарядники. При этом зарядка происходит довольно медленно и не полностью либо вовсе отсутствует.

Следует сказать и о том, что зарядка через USB возможна не со всеми мобильными устройствами. Этот порт у них имеется только для передачи данных, а для зарядки применяется отдельный круглое гнездо.

Выходной ток в компьютерных USB составляет не больше пол-ампера для USB 2.0, а для USB 3.0 – 0,9 А. Ряду девайсов этого может быть недостаточно для нормального заряда.

Бывает, что в вашем распоряжении имеется зарядник, но он не заряжает ваш гаджет (об этом может сообщить надпись на дисплее или будет отсутствовать индикация заряда). Такое ЗУ не поддерживается вашим девайсом, и возможно это из-за того, что ряд гаджетов до начала процесса зарядки сканирует присутствие определенного напряжения на пинах 2 и 3. Для других девайсов может быть важным присутствие перемычки между этими пинами, а также их потенциал.

Таким образом, если устройство не поддерживает предлагаемый тип зарядника, то процесс зарядки не начнется никогда.

Чтобы девайс начал заряжаться от предоставленного ему зарядника, необходимо обеспечить на 2 и 3 пине USB, необходимые напряжения. Для разных устройств эти напряжения тоже могут отличаться.

Для многих устройств требуется, чтобы пины 2 и 3 имели перемычку или элемент сопротивления, номинал которого не больше 200 Ом. Такие изменения можно сделать в гнезде USB_AF, которое находится в вашем ЗУ. Тогда зарядку станет возможно производить стандартным Data-кабелем.

Гаджет Freelander Typhoon PD10 требует той же схемы подключения, но напряжение заряда должно быть на уровне 5,3 В.

В случае если у зарядника отсутствует гнездо USB_AF, а шнур выходит прямо из корпуса ЗУ, то можно припаять к кабелю штекеры mini-USB или micro-USB. Соединения необходимо произвести, как показано на следующей картинке:

Различная продукция фирмы Apple имеет такой вариант соединения:

При отсутствии элемента сопротивления номиналом 200 кОм на пинах 4 и 5 устройства фирмы Motorola не могут осуществить полный заряд.

Для зарядки Samsung Galaxy необходимо наличие перемычки на пинах 2 и 3, а также элемента сопротивления на 200 кОм на контактах 4 и 5.

Полный заряд Samsung Galaxy Tab в щадящем режиме рекомендуется производить при использовании двух резисторов номиналом 33 кОм и 10 кОм, как изображено на картинке ниже:

Такое устройство, как E-ten может заряжаться любым ЗУ, но лишь при условии, что пины 4 и 5 будут соединены перемычкой.

Такая схема реализована в кабеле USB-OTG. Но в этом случае необходимо использовать дополнительный переходник USB папа-папа.

Универсальное ЗУ Ginzzu GR-4415U и другие аналогичные устройства имеют гнезда с различным соединением резисторов для зарядки девайсов iPhone/Apple и Samsung/HTC. Распиновка этих портов выглядит так:

Чтобы зарядить навигатор Garmin, необходим тот же кабель с перемычкой на контактах 4 и 5. Но в этом случае устройство не может заряжаться во время работы. Для того чтобы навигатор мог подзаряжаться, необходимо заменить перемычку на резистор номиналом 18 кОм.

Для зарядки планшетов обычно необходимо 1-1,5 А, но как было упомянуто ранее, USB-порты не смогут нормально заряжать их, поскольку USB 3.0 выдаст максимум 900 мА.

В некоторых моделях планшетов для зарядки имеется круглое коаксиальное гнездо. Плюсовой пин гнезда mini-USB/micro-USB в таком случае не имеет соединения с контроллером заряда аккумулятора. По утверждениям некоторых пользователей таких планшетов, если соединить плюс от гнезда USB с плюсом коаксиального гнезда перемычкой, то зарядка может осуществляться через USB.

А можно и изготовить переходник для подключения в коаксиальное гнездо, как показано на рисунке ниже:

Вот схемы перемычек с указанием напряжения и номиналов резисторов:

В итоге, чтобы осуществлять зарядку различных гаджетов от неродных ЗУ необходимо убедиться в том, что зарядка выдает напряжение 5 В и ток не меньше 500 мА, и внести изменения в гнезде или штекере USB согласно требованиям вашего устройства.

АВТОР: Алексей Алексеевич.

Большинство современных гаджетов (мобильных телефонов, смартфонов, плееров, электрокниг, планшетов и пр.) поддерживает зарядку через гнездо USB mini/micro. Тут может быть несколько вариантов подключения:

— Устройство можно зарядить от ПК через стандартный дата-кабель. Обычно это шнур USB_AM—USB_BM_mini/micro. Если для заряда устройства требуется ток более 0,5 А (это максимум, на который способен USB 2.0), то время заряда может оказаться мучительно долгим, вплоть до бесконечности. Порт USB 3.0 (голубенький такой) выдаёт уже 0,9 А, но и этого кому-то может показаться мало.

— Через тот же дата-кабель ваше устройство можно зарядить от родного зарядного устройства (сетевого или автомобильного), оборудованного 4-контактным гнездом USB-AF, как на компе. Конечно же, это уже не настоящий USB-порт. Гнездо зарядного устройства лишь выдаёт примерно 5 В между 1 и 4 контактами 4-контактного гнезда (плюс на контакте №1, минус на контакте №4). Ну, ещё между разными контактами гнезда могут быть установлены всяческие перемычки и резисторы. Зачем? Об этом колдовстве будет рассказано ниже.

— Гаджет можно подключить к постороннему или самодельному зарядному устройству, дающему 5 вольт. И вот тут начинается самое интересное…

При попытке заряда от чужого зарядного устройства с выходом USB ваш гаджет может отказаться заряжаться под тем предлогом, что зарядное устройство ему якобы не подходит. Разгадка в том, что многие телефоны/смартфоны «смотрят» каким образом расключены провода Data+ и Data-, и если гаджету что-то не понравится, это ЗУ будет отвергнуто.

Nokia, Philips, LG, Samsung, HTC и многие другие телефоны признают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъёма для правильной зарядки гаджетов Nokia, Philips, LG, Samsung, HTC

Если же зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini/micro USB, то не забудьте соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъёма для правильной зарядки гаджетов Nokia, Philips, LG, Samsung, HTC

У Айфонов вообще какие-то оккультные требования к коммутации гнезда зарядного устройства: контакты Data+(2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 49,9 kΩ, а с контактом +5V через резисторы 75 kΩ.

Распиновка USB разъёма для правильной зарядки гаджетов iPhone

Motorola «требует» резистор 200 кОм межну 4 и 5 контактами штекера USB micro-BM. Без резистора аппарат заряжается не до полной победы.

Распиновка USB разъёма для правильной зарядки гаджетов Motorola

Для заряда Samsung Galaxy в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъёма для правильной зарядки гаджетов ( Samsung Galaxy )

Для более полного и «гуманного» заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка USB разъёма для правильной зарядки гаджетов планшета Samsung Galaxy Tab

Большинство современных гаджетов (мобильных телефонов, смартфонов, плееров, электрокниг, планшетов и пр.) поддерживает зарядку через гнездо USB mini/micro. Тут может быть несколько вариантов подключения:

— Устройство можно зарядить от ПК через стандартный дата-кабель. Обычно это шнур USB_AM—USB_BM_mini/micro. Если для заряда устройства требуется ток более 0,5 А (это максимум, на который способен USB 2.0), то время заряда может оказаться мучительно долгим, вплоть до бесконечности. Порт USB 3.0 (голубенький такой) выдаёт уже 0,9 А, но и этого кому-то может показаться мало.

— Через тот же дата-кабель ваше устройство можно зарядить от родного зарядного устройства (сетевого или автомобильного), оборудованного 4-контактным гнездом USB-AF, как на компе. Конечно же, это уже не настоящий USB-порт. Гнездо зарядного устройства лишь выдаёт примерно 5 В между 1 и 4 контактами 4-контактного гнезда (плюс на контакте №1, минус на контакте №4). Ну, ещё между разными контактами гнезда могут быть установлены всяческие перемычки и резисторы. Зачем? Об этом колдовстве будет рассказано ниже.

— Гаджет можно подключить к постороннему или самодельному зарядному устройству, дающему 5 вольт. И вот тут начинается самое интересное…

При попытке заряда от чужого зарядного устройства с выходом USB ваш гаджет может отказаться заряжаться под тем предлогом, что зарядное устройство ему якобы не подходит. Разгадка в том, что многие телефоны/смартфоны «смотрят» каким образом расключены провода Data+ и Data-, и если гаджету что-то не понравится, это ЗУ будет отвергнуто.

Nokia, Philips, LG, Samsung, HTC и многие другие телефоны признают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъёма для правильной зарядки гаджетов Nokia, Philips, LG, Samsung, HTC

Если же зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini/micro USB, то не забудьте соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъёма для правильной зарядки гаджетов Nokia, Philips, LG, Samsung, HTC

У Айфонов вообще какие-то оккультные требования к коммутации гнезда зарядного устройства: контакты Data+(2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 49,9 kΩ, а с контактом +5V через резисторы 75 kΩ.

Распиновка USB разъёма для правильной зарядки гаджетов iPhone

Motorola «требует» резистор 200 кОм межну 4 и 5 контактами штекера USB micro-BM. Без резистора аппарат заряжается не до полной победы.

Распиновка USB разъёма для правильной зарядки гаджетов Motorola

Для заряда Samsung Galaxy в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъёма для правильной зарядки гаджетов ( Samsung Galaxy )

Для более полного и «гуманного» заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка USB разъёма для правильной зарядки гаджетов планшета Samsung Galaxy Tab

pcb — Как припаять этот разъем USB?

Спросил

Изменено 1 год, 9 месяцев назад

Просмотрено 41k раз

\$\начало группы\$

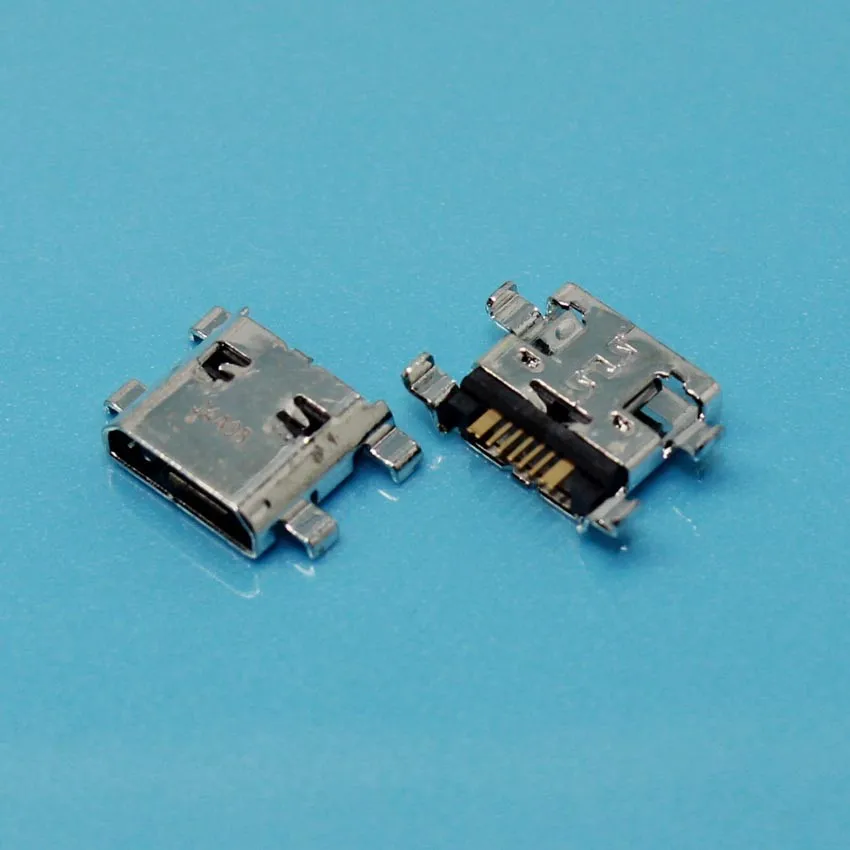

Я купил эту часть micro usb:

Мне нужно припаять ее к печатной плате, которую я разработал, но у меня куча проблем, чтобы понять, как это сделать, потому что вкладки очень близко друг к другу и трудно достигать. Есть ли способ сделать это / есть ли на разъеме посторонние детали, которые я могу удалить, чтобы облегчить пайку?

  • печатная плата
  • USB
  • пайка
  • печатная плата в сборе

\$\конечная группа\$

4

\$\начало группы\$

При условии, что ваша печатная плата уже имеет правильную посадочную поверхность, лучший способ припаять ее — это пайка горячим воздухом/пастой или печь.

Вот изображение того, как выглядит посадочное место для аналогичного разъема (или такого же, я не совсем уверен) на плате, которую я недавно разработал.

Я припаял эти разъемы к печатным платам с помощью пасты и горячего воздуха (вы можете посмотреть короткое видео о том, как выглядит горячий воздух здесь). Главное, чтобы все контактные точки оплавились сразу, иначе вы застрянете с механическими нагрузками на стыки (что, конечно, нежелательно) или плохими контактами.

Печь и паяльная паста также могут работать аналогично. Общим методом для этого было бы нанести пасту, установить разъем, поместить плату в печь и нагревать ее, пока не сформируется соединение.

\$\конечная группа\$

3

\$\начало группы\$

При условии, что у вас нет термофена или паяльника с очень маленьким наконечником, лучше всего поместить разъем на печатную плату, припаять все контакты сразу, а затем удалить короткие замыкания с помощью фитиля для припоя. Некоторое количество олова останется между контактами и контактными площадками, удерживающими разъем.

\$\конечная группа\$

\$\начало группы\$

Я перепробовал множество методов и обнаружил, что лучше всего работают следующие:

  1. Используйте тонкий наконечник
  2. Флюс на контактах разъема и на всех контактных площадках на плате
  3. Предварительно залудить контакты разъема один за другим
  4. Разместите разъем на плате — аккуратно совместите все контакты на контактных площадках, оставив немного свободного места на каждой контактной площадке.
  5. Аккуратно надавите на разъем, припаивая одну из боковых крышек к плате. Будьте осторожны, чтобы не сдвинуть разъем. В случае случайного перемещения отпаяйте боковую заглушку и повторите попытку (начиная с шага 3).
  6. Припаяйте другой боковой клапан. Разъем не будет двигаться легко, но все же будьте осторожны.
  7. Припаяйте каждый контакт к его контактной площадке, прикоснувшись жалом паяльника к свободному пространству, оставленному на каждой контактной площадке. Возможно, вам придется добавить немного припоя на наконечник перед пайкой каждого контакта, но будьте очень осторожны, чтобы не добавить слишком много, иначе вы рискуете создать перемычки между контактными площадками.

Удачи!

РЕДАКТИРОВАТЬ: опечатка

\$\конечная группа\$

1

\$\начало группы\$

Для этого можно использовать «пайку методом пайки». На ютубе есть хорошее видео по этому поводу. По сути, вы наносите флюс на всю площадь, затем просто проводите утюгом и припаиваете все контакты. Припой отделится, если вы все сделаете правильно.

\$\конечная группа\$

\$\начало группы\$

Разъем USB, который вы пытаетесь использовать, предназначен для установки на печатной плате с дорожками, уже расположенными в правильных положениях, чтобы разъем USB мог опираться на них. Вы должны либо перепроектировать и распечатать свою печатную плату, либо попытаться аккуратно добавить дорожки на печатную плату, которую вы сделали, и смонтировать разъем на поверхности.

\$\конечная группа\$

1

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Припайка проводов вместо mini USB

Вопрос

Изменено 2 года, 7 месяцев назад

Просмотрено 1к раз

\$\начало группы\$

Я работаю над проектом, который должен занимать как можно меньше места. Один из компонентов включал порт мини-USB, который я распаял.

Единственная проблема в том, что подушечки слишком маленькие. Я могу легко залудить провода и оттуда припаять соединение к контактным площадкам, но это становится беспорядком. Существуют ли способы надежно припаять несколько проводов к 5 контактным площадкам или, может быть, к набору контактов с правильным шагом, на одном конце которых есть провода? Таким образом, мне просто нужно было правильно их выровнять и припаять.

  • USB
  • пайка

\$\конечная группа\$

5

\$\начало группы\$

Доступны плоские ленточные кабели с различным шагом, как этот.

Я бы не стал паять кабель на такие маленькие площадки. Существует риск «отклеивания» колодок при «движении» кабеля.

Альтернативой является пайка магнитных проводов. Они представляют собой сплошные медные провода с покрытием (эмалевым) слоем и легче ленточных кабелей.

\$\конечная группа\$

4

\$\начало группы\$

Вы не сказали, к чему будет подключаться другой конец провода.

Я сделал это несколькими способами.

1) Используйте проволочную обмотку 30 AWG, припаянную к контактным площадкам. Залудите контактные площадки, зачистите около 0,75 мм изоляции от проволочного провода Kynar и залудите его припоем, добавьте немного флюса на контактные площадки припоя на плате, затем протрите провода на место. Делайте по одному проводу.

С микроскопом это сделать легко. Обязательно предусмотрите некоторую форму разгрузки проводов от натяжения.

2) Используйте гибкую печатную плату с правильной площадью основания, соответствующей расстоянию между контактными площадками. Мы создаем продукт, который делает именно это. Разъем USB удаляется с оригинальной платы, затем печатная плата гибкой полосы припаивается к оригинальным площадкам.

В нашем случае на гибкой печатной плате также есть точки разгрузки от натяжения, которые припаяны к оригинальным монтажным площадкам разъема USB.

Я дополню этот ответ фотографиями после того, как сделаю их.

\$\конечная группа\$

\$\начало группы\$

Я бы сделал небольшой разъем из эпоксидной смолы и медной фольги в форме буквы V, чтобы удлинить 5 контактных площадок до разъема. попробуйте самодельные разъемы

\$\конечная группа\$

\$\начало группы\$

для шага 0,8 мм с 5 разъемами «плата-провод» — перейдите по ссылке.

Я думаю, что это соответствует вашему описанию. разъем с боковым входом.

\$\конечная группа\$

\$\начало группы\$

Зачищенный и залуженный USB-кабель обычно имеет провод 26ga, который очень легко припаивается к контактным площадкам mini-USB. Если вы пойдете по этому пути, убедитесь, что на кабеле есть некоторая разгрузка от натяжения, чтобы случайно не потянуть колодки вверх.

Чтобы упростить эту задачу, предварительно выровняйте провода с помощью небольшого шаблона, затем склейте их вместе каптоновой лентой, чтобы они удерживались на правильном расстоянии и в правильной последовательности. Затем поместите это на плату и припаяйте.

Если вы делаете эту плату самостоятельно, подумайте о переходе на разъем Micro-B. Это очень низкий профиль и должно удовлетворить ваши механические ограничения.

\$\конечная группа\$

\$\начало группы\$

Для меня проще всего припаять штырьковый разъем печатной платы с подходящим шагом, например HN1X5-1,27 (или аналогичный), и вставить его в соответствующий штекерный разъем (PN1X5-1,27) припаянным кабелем. Точный шаг не очень критичен, так как количество штифтов всего 5 и этого достаточно, чтобы соответствовать среднему штифту. Если другие контакты не совпадают, их можно немного согнуть перед пайкой, чтобы они подошли к контактным площадкам печатной платы. После того, как средний контакт припаян, с остальными контактами все просто.

\$\конечная группа\$

0

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Проблемы пайки разъемов micro usb — Персональные блоги Legacy — Персональные блоги

Камуяно

В настоящее время я работаю над созданием платы, в которой используется гнездовой разъем micro USB. Теоретически это было потрясающе, пока мне не пришлось вручную припаивать эти дьявольские разъемы. Штыри крошечные и очень короткие, и поэтому мой показатель успеха при пайке разъемов составляет примерно 4 хороших попытки из 5. Покопавшись в поисках души в Интернете, я нашел на сайте Adafruit кого-то, указывающего на разъем платы безделушек. Так что я решил пойти с ним, я зашел на гитхаб безделушки и просто скопировал часть в свой дизайн и отправил печатную плату в fab. Через несколько недель я должен получить плату и несколько разъемов и попробовать.

Вот изображение разъема, который я буду опробовать. Это кажется проще, чем другое, однако это должно проходить через печатную плату, поэтому у меня не так много на другой стороне печатной платы. Текущая печатная плата имеет некоторое дополнительное реальное состояние, но, возможно, не так в других.

Если у кого-то есть советы и рекомендации по пайке разъемов microusb вручную, дайте мне знать. А пока я просто тренируюсь, тренируюсь и тренируюсь. Логика подсказывает, что если я буду достаточно практиковаться, то в конце концов смогу их припаять.

Также как насчет прочного крепления разъемов, какой рекомендуемый разъем может выдержать некоторые злоупотребления.

Если все пойдет хорошо, я спаяю около 200 штук, возможно, после того, как у меня будет вся необходимая практика.

  • element14.com/members-area/personalblogs/b/blog/posts/problems-soldering-micro-usb-connectors?CommentId=dfde2378-625c-4852-b913-bff8ad34cf23″>

    Спасибо.

    У меня нет этого инструмента, ИК-палочки.

    У меня есть только фен, паяльник и чип-кик.

  • Разъем micro USB был спроектирован так, чтобы использовать только 40–50 % пространства на печатной плате разъема mini USB.

    Это затрудняет ручную пайку без соответствующих инструментов, и лучше всего устанавливать их с помощью автоматизации.

    Предварительный нагреватель значительно облегчает пайку разъемов, поскольку он обеспечивает большую часть тепловой энергии для пайки разъема.

    Ручной инструмент обеспечивает мизерную оставшуюся энергию для расплавления припоя.

    Паяльная паста плавится намного легче, чем твердый припой.



    ИК-датчик удобен тем, что он не создает сквозняка, который может непреднамеренно перемещать компоненты.



  • Это хорошая отправная точка.

    Спасибо, шабаз.

  • element14.com/members-area/personalblogs/b/blog/posts/problems-soldering-micro-usb-connectors?CommentId=b2fe352c-bd41-425f-8295-35c738fdc8c4″>

    Привет, Михай,



    Между разными есть тонкие различия, даже если они выглядят одинаково.

    Ниже приведена ссылка на типичный микро тип AB, возможно, он более вероятен для планшета, чем для микро типа B, но все же он может отличаться от типа на вашем планшете, поскольку у каждого производителя разъемов есть отличия в своем продукте. Так что нет гарантии, что он подойдет к печатной плате:

    USB микротип ABUSB микро тип AB

  • Всем привет.

    Пытаюсь отремонтировать не очень известный планшет Allview Viva h20 HD.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
