Классификация и принцип работы стабилизаторов напряжения. Производитель стабилизаторов напряжения «Штиль»
Разделение стабилизаторов по типам осуществляется на основе способов изменения регулировки напряжения. К наиболее распространенным и востребованным относятся электронные, электромеханические устройства, а также приборы, работающие на принципе магнитного усилителя.
Электронные стабилизаторы
Переключение между обмотками устройства осуществляется в автоматическом режиме, для чего используются силовые ключи – тиристоры и симисторы. В изделиях с тиристорами ток поступает только в одном направлении, поэтому производится установка двух элементов, с симисторами ток передается уже в двух направлениях, что обеспечивает более компактные размеры оборудования.
Электронные стабилизаторы считаются одними из самых надежных и эффективных систем защиты от перепадов напряжения при использовании в бытовых условиях.
Электромеханические стабилизаторы
В устройстве установлен сервопривод, а стабилизация напряжения осуществляется за счет изменения положения специальной графитовой щетки вдоль автотрансформатора.
Изделия способны работать в широком диапазоне настроек и отличаются высокой точностью выходного напряжения. Изменение положения щетки осуществляется в автоматическом режиме.
Активно используются как в бытовых условиях, так и на промышленных объектах. Определенный недостаток прибора – со временем графитовая щетка изнашивается, что способно привести к снижению точности работы устройства. Однако своевременное техническое облуживание оборудования позволяет избежать данной проблемы.
Приборы с магнитным усилителем
Принцип действия заключается в намагничивании сердечника устройства, благодаря чему осуществляется регулирование напряжения.
Несмотря на то, что аппарат способен эффективно функционировать при температурах ниже -40 градусов, он не получил значительного распространения. Главные причины – значительна масса, сильное искажение синусоиды и высокая шумность.
Перспективные модели
Популярностью в отдельных отраслях промышленности пользуются приборы инверторного типа, в которых реализован принцип двойного преобразования энергии.
Первоначально напряжение преобразуется в постоянный ток и происходит его накопление в промежуточных емкостях. Далее осуществляется преобразование постоянного тока в переменный, но уже со стабилизированной частотой и выравненным напряжением.
Данная особенность оборудования обеспечивает высокую точность регулирования напряжения в широких рабочих диапазонах, а также возможность работать с крайне высокими и низкими входными напряжениями.
Недостатки изделия – повышенная стоимость и сложность проведения ремонтных и обслуживающих мероприятий.
Перспективным направлением считается создание стабилизаторов с высокочастотным транзисторным регулированием. В основе их работы – применение быстродействующих силовых транзисторов, которые способны коммутироваться на высокой частоте при скачках напряжения.
Стабилизаторы напряжения для дачи:
Стабилизаторы напряжения
Стабилизаторы напряжения для дома
SUNTEK — Стабилизатор электромеханический
Электромеханический стабилизатор напряжения (иначе его называют сервоприводный) является одним из самых популярных вариантов защиты техники от перепадов напряжения в сети.
Давайте посмотрим, как он устроен, а также разберем его плюсы и минусы.
Содержание статьи:
- Как устроен электромеханический стабилизатор?
- Принцип работы электромеханического стабилизатора
- Плюсы и минусы данного вида стабилизации
- Какой хороший электромеханический стабилизатор?
- Электромеханический стабилизатор напряжения внутри
Как устроен электромеханический стабилизатор?
В основе электромеханического стабилизатора лежит регулируемый автотрансформатор с тороидальным ферромагнитным сердечником, регулирование которого осуществляется автоматически при помощи поворотного щеточного контакта, которое приводит в действие сервопривод. Управление происходит за счёт микропроцессорного блока, который анализирует параметры тока на входе, вычисляет отклонения от нормы и отдаёт команду сервоприводу. Соответственно, токосъемная щетка подключает или отключает необходимое количество витков на катушке, тем самым нормализуя выходное напряжение.
По типу исполнения электромеханические стабилизаторы могут быть:
— напольными,
— настольными,
— настенными,
— переносными.
По количеству фаз выделяются однофазные и трехфазные электромеханические стабилизаторы.

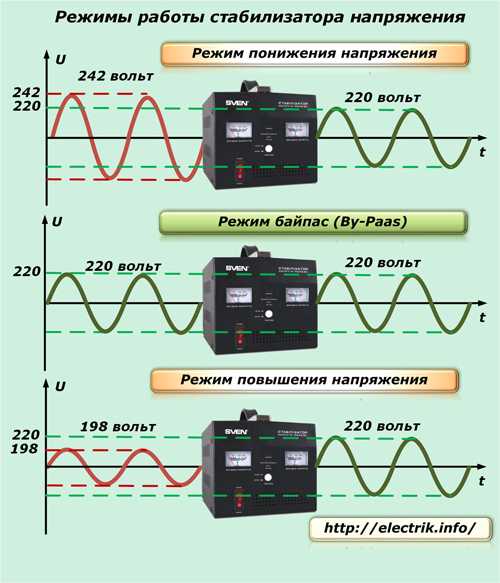

Принцип работы электромеханического стабилизатора
- Устройство включается в сеть, и блок управления рассчитывает текущее входное напряжение, определяет коэффициент трансформации, который необходим для достижения требуемого на выходе напряжения.
- Далее идёт сигнал электродвигателю, который посредством перемещения подвижного контакта по обмотке меняет количество задействованных витков на катушке. В результате чего достигается искомый коэффициент трансформации и на выход подаётся напряжение в 220В.
Плюсы и минусы данного вида стабилизации
В сравнении с другими типами стабилизаторов у электромеханического есть свои плюсы:
1. Невысокая стоимость стабилизатора при его высокой точности.
Данные стабилизаторы не намного дороже релейных, но при этом в сравнении с ними они обеспечивают более высокий процент точности стабилизации до 3% против 5-8% соответственно.
2. Плавная стабилизация.
Сервопривод плавно перемещает щётку по обмотке регулируемого автотрансформатор, не производя даже кратковременного обрыва контакта.
3. Высокая перегрузочная способность.
Конструкция позволяет кратковременно сдерживать скачки напряжения в сети до 200% от номинального.
4. Устойчивость к помехам.
Низкая чувствительность к помехам и искажениям формы, частоты тока и напряжения на входе.
Минусами электромеханического стабилизатора являются:
1. Наличие движущих деталей.
Скользящий контакт между графитовой щеткой и катушкой автотрансформатора — в зависимости от частоты перепадов напряжения подвержен износу.
2. Шум при работе.
Работа сервопривода, а также передвижение щёток по обмотке создают ощутимую шумность.
3. Невысокая скорость реакции.
Скорость реагирования на изменение напряжения раз в 5 ниже, чем у релейных стабилизаторов.
Какой хороший электромеханический стабилизатор?
У производителя SUNTEK достаточно широкая линейка электромеханических стабилизаторов. Погрешность их выходного напряжения не превышает 3% (220В ± 3%). Стабилизаторы выполнены в металлическом корпусе, с жидкокристаллическим табло синеватого оттенка, что создает неповторимый внешний вид. Среди особенностей стабилизаторов:
- Широкий рабочий диапазон (120-285 Вольт)
- Защита от короткого замыкания
- Защита от перегрузки (перегрева)
- Защита от пониженного напряжения
- Защита от повышенного напряжения
- Защита от импульсных (грозовых) разрядов
- Эффективное сглаживание импульсных помех в сети
- Гарантия 3 года
Стабилизаторы напряжения SUNTEK электромеханического типа обеспечат стабильное электропитание 220В целого дома.
Популярные модели электромеханических стабилизаторов
Электромеханический стабилизатор напряжения внутри
Посмотреть на устройство электромеханического стабилизатора SUNTEK вы можете в видео, представленном ниже:
Что такое стабилизатор напряжения — зачем он нам нужен, как он работает, типы и области применения
Стабилизатор сервопривода — зачем и где он вам нужен?
- Стабилизатор сервопривода, Стабилизатор напряжения сервопривода, 3-фазный стабилизатор сервопривода, Стабилизатор главной линии, требуется стабилизатор напряжения сервопривода, Стабилизатор сервопривода по центру, Стабилизатор сервопривода с автоматическим управлением
Сегодня, помимо первичных природных ресурсов, нам также нужна энергия для выполнения наших рутинных повседневных задач дома, в офисе, на производстве и в других местах.
Колебания напряжения и их влияние
Источники питания в разных местах часто сталкиваются с общей проблемой колебаний напряжения. Хотя питание от сети подается при значительном напряжении, из-за некоторых проблем возникают колебания напряжения. Такие случаи повышенного и пониженного напряжения приводят к различным проблемам, таким как –
- Большая перегрузка по току
- Перегрев оборудования
- Сокращенный срок полезного использования
- Постоянное повреждение
- Снижение производительности
- Неисправность оборудования
- Низкая эффективность
- Отключение питания
- Повреждение изоляции
Таким образом, чтобы избежать таких повреждений, необходимо избегать колебаний напряжения или контролировать изменения, используя специальное оборудование для стабилизации и энергосбережения, такое как сервостабилизаторы.
Как уже объяснялось, теперь вы, возможно, поняли, зачем использовать сервостабилизаторы
Колебания напряжения могут быть перенапряжением или пониженное напряжение. Из-за них возникает ряд нарушений. Однажды давайте взглянем на то, что происходит во время таких отклонений напряжения.
Последствия перенапряжения
Перенапряжение, подаваемое на устройство, может привести к его необратимому повреждению. Это может даже разрушить изоляцию проводки, создать ненужные помехи в нагрузке, перегреть кабель или сократить срок службы оборудования.
Пониженное напряжение может нарушить работу оборудования.
Кроме того, это может снизить эффективность или ухудшить работу устройства. Пониженное напряжение также может привести к тому, что устройство будет потреблять больше тока, что может привести к перегреву оборудования. Иногда рутинная функция может выполняться дольше, чем обычно. 9Чтобы избежать всех этих проблем, необходимы сервостабилизаторы 0018. Они увеличивают или уменьшают подачу напряжения и обеспечивают стабилизированное выходное напряжение, гарантируя отсутствие ущерба окружающей среде или оборудованию. Таким образом, они также экономят энергию и, следовательно, тоже становятся энергоспасителями.
Как работают сервостабилизаторы?
Сервостабилизаторы названы так из-за основного компонента, называемого серводвигателем. Двигатель позволяет регулировать напряжение; он способствует перемещению вала по часовой стрелке или против часовой стрелки, чтобы подключенные трансформаторы регулировали условия напряжения.
Характеристики сервостабилизаторов
Хотя сервостабилизаторы предназначены в основном для регулирования напряжения, они даже дополнены некоторыми дополнительными функциями, которые делают их более удобными в использовании.
- Сервостабилизаторы, как правило, имеют разные модели в зависимости от способа монтажа. Бывают настенные и монтируемые на столб, чтобы их устанавливали на более высоком месте. Это просто для того, чтобы избежать каких-либо аварий, связанных с питанием. Таким образом, они обеспечивают более безопасную среду в разных местах.
- У них также есть система задержки времени для обеспечения безопасности. У них может быть дополнительное время для управления несимметричными условиями напряжения.
- У них есть электронный измеритель, чтобы иметь представление о напряжении и других важных параметрах питания. Эффектные светодиодные индикаторы используются для отображения нескольких элементов.
- Они обеспечивают защиту от перегрузок, оперативно реагируя на неожиданное короткое замыкание, отключение питания или перегорание интегральной схемы.
Итак, сегодня производители сервостабилизаторов сосредоточились на этих и некоторых других привлекательных функциях, чтобы сделать их удобными, экологически чистыми, надежными, привлекательными и эффективными.
эффективно выполняют свою функцию, поэтому их можно использовать в любом месте. Везде, где есть вероятность колебаний напряжения, можно использовать сервостабилизаторы. Они имеют широкий спектр применения в –
- Приложения ЧПУ
- Автомобильная промышленность
- Жилые комплексы
- Коммерческие здания
- Офисы
- Больницы
- Производственные предприятия
- Образовательные учреждения
- Правительственные здания
- Молочная промышленность
- Пищевая промышленность
- Автомобильная промышленность
- И другие многопрофильные отрасли
Поэтому, восприняв эту полезную информацию, вы сможете купить надежный сервостабилизатор на базе приложения.
Среди многих, COSMOSTAT является одним из лучших производителей сервостабилизаторов в Индии , удовлетворяющим энергетические потребности различных секторов.
Запросить цену
| Пожалуйста, мне нужна помощь в том, как работает стабилизатор от Raregem9000(m): 14:26 на 12 сентября , 2021 | |||||||||||||||||
Добрый день инженеры в доме. Я живу в районе, где свирепствует низкое напряжение, и я планирую купить стабилизатор на 5000 Вт для своих приборов. | |||||||||||||||||
| Re: Пожалуйста, мне нужна помощь в том, как работает стабилизатор от Juliusmalema2: 14:44 Вкл. Нет. Большинство стабилизаторов имеют минимальное напряжение 80 вольт, это означает, что даже если напряжение упадет до 80 вольт, ваш стабилизатор должен выдать 220 вольт. Но ниже этого порога, то есть 80 вольт, наш стабилизатор работать не будет. Таким образом, стабилизатор УР — это устройство, которое помогает поддерживать выходное напряжение УР на уровне 220 вольт. 5000 ВА (или ватт) — это мощность, то есть общая мощность подключаемого к нему оборудования не должна превышать 5000 Вт. 6 лайков 2 Акции | |||||||||||||||||
| Re: PLS Мне нужна помощь на том, как стабилизатор работает от Techguy96 (M): 2:53 PM на Sep 12 , 2:53 PM . | Raregem9000 : Что ты хочешь делать с 5000 вольт, на заводе ты остаешься? 5 лайков | ||||||||||||||||
| Re: пожалуйста, мне нужна помощь в том, как стабилизатор работает от Mizebirdone: 2:54 Sep 12 , 20138 . стабилизатор на 5000вт (ватт) а не в вольтах. Пожалуйста, проверьте. В Нигерии напряжение распределительной компании не может быть 70 вольт. Может ты имеешь в виду 170в. Стабилизатор работает как трансформатор, но в данном случае с ответвлениями. It automatically selects which output taps gives 220v 1 Like | |||||||||||||||||
| Re: Pls I Need A Help On How A Stabilizer Works by SUPERPACK: 2:59pm On Sep 12 , 2021 | |||||||||||||||||
Raregem9000 : Стабилизаторы оцениваются в ваттах и кВА. Насколько я понимаю, вам нужен усилитель / трансформатор напряжения, а не стабилизатор. Усилитель напряжения, используемый в генераторах Tiger для прессования тканей, электрических плит и других тяжелых приборов, которые он не может запитать в обычный день, должен выполнять необходимую вам работу. 1 Как | |||||||||||||||||
| Re: Pls Мне нужна помощь в том, как стабилизатор работает от Реджема 9000 (M): 3:00 вечера на Sep 12 , 202138 Sep 12 , 2021319138 . братан. Причина, по которой я выбираю это, заключается в том, что у меня есть стабилизатор на 1000 ВА, но он мне не подходит.  Входное и выходное напряжение на стабилизаторе всегда ниже 50 В, и это повредило некоторые из моих приборов, или это может быть мой стабилизатор на 1000 ВА, который не работает идеально? Я думал, что два показания стабилизатора, то есть вход и выход, должны различаться, или я ошибаюсь? Techguy96 : | |||||||||||||||||
| Re: PLS Мне нужна помощь в том, как работает стабилизатор REDGEM9000 (M): 3:08 вечера на сентября 12 , 2021 | |||||||||||||||||
| Re: Пожалуйста, мне нужна помощь в работе стабилизатора.0137 2021 | |||||||||||||||||
Точно, мне нужно что-то, что повысит ток с 50 до 150. Где я могу получить усилитель мощности от сэра? SUPERPACK : | |||||||||||||||||
| Re: PLS Мне нужна помощь в том, как стабилизатор работает с помощью Gredgem9000 (M): 3:30 вечера Sep 12 , 2021 | |||||||||||||||||
. даже когда показания входного счетчика показывают 100В, выходной тоже будет показывать 100В, это что стабилизатор не в хорошем состоянии?Juliusmalema2 : | |||||||||||||||||
| Re: Пожалуйста, мне нужна помощь в том, как стабилизатор работает по суперпаке: 3:31 на Sep 12 , 2021 | |||||||||||||||||
| . | |||||||||||||||||
| Re: Пожалуйста, мне нужна помощь в работе стабилизатора от Raregem9000(m): 15:36 On 12 сентября , 2021 | |||||||||||||||||
| Re: Пожалуйста, мне нужна помощь в том, как стабилизатор работает по суперпаке: 3:45 Sep 12 , 2021 | |||||||||||||||||
| | .|||||||||||||||||
| Re: Pls I Need A Help On How A Stabilizer Works by Juliusmalema2: 4:01pm On Sep 12 , 2021 | |||||||||||||||||
Raregem9000 : | |||||||||||||||||
Re: Пожалуйста, мне нужна помощь в том, как стабилизатор работает от Редж 9000 (м): 6:23 вечера на Sep 12 , 2027 202138 Sep 12 , 2027 2027 202138 2027 2027 202727 2027138 . за это подробное объяснение. Какова мощность повышающего трансформатора, которую я должен искать, или подойдет любая мощность?Juliusmalema2 : | |||||||||||||||||
| Re: Pls I Need A Help On How A Stabilizer Works by Juliusmalema2: 6:29pm On Sep 12 , 2021 | |||||||||||||||||
Raregem9000 : В зависимости от нагрузки, которую вы хотите нести. Если вы хотите использовать его для всех ваших бытовых приборов, повышение мощности на 5000 Вт будет работать. Но вы также можете использовать меньшие, если вы не собираетесь использовать много. | |||||||||||||||||
Re: PLS Мне нужна помощь в том, как стабилизатор работает с помощью REDGEM9000 (M): 18:36 . несколько месяцев назад, но они говорят, что нет ничего похожего на повышающий трансформатор, который они знают только о понижающем трансформаторе. Мне показали ступеньку черного цвета. Это также то же самое, что и степап? Судя по вашему объяснению, мне просто нужен повышающий трансформатор, чтобы увеличить ток, поступающий в стабилизатор, до 100 В, в то время как стабилизатор повышает его до 220 В, я прав? Juliusmalema2 : | |||||||||||||||||
| Re: Пожалуйста, мне нужна помощь в том, как работает стабилизатор по juliusmalema2: 6:44 . продают электроприборы несколько месяцев назад, но они говорят, что нет ничего лучше повышающего трансформатора, что они знают только о понижающем трансформаторе. Мне показали ступеньку черного цвета. Это также то же самое, что и степап? Это и повышающий, и понижающий трансформатор в зависимости от того, где u используется в качестве входа ur. 2 лайки | |||||||||||||||||
Re: пожалуйста, мне нужна помощь в том, как стабилизатор работает от Редж 9000 (м): 6:48 на Sep 12 , 20138 Sep 12 , 2027 202727 202138 . для вашего времени, сэр. Я действительно ценю.Juliusmalema2 : | |||||||||||||||||
| Re: Pls I Need A Help On How A Stabilizer Works by Juliusmalema2: 6:50pm On Sep 12 , 2021 | |||||||||||||||||
Raregem9000 : Добро пожаловать. | |||||||||||||||||
| Re: Пожалуйста, мне нужна помощь в работе стабилизатора от Raregem9000(m): 19:17 On 12 сентября , 2021 | |||||||||||||||||
| Re: Пожалуйста, мне нужна помощь в работе стабилизатора от Juliusmalema2: 19:23 On 12 сентября , 2021 | 4Raregem9000 : Нет, он будет работать, просто он не поднимет его до 220 В, но он обязательно поднимет его примерно до 100 В, тогда ваш стабилизатор завершит свою работу. Повышающий трансформатор имеет большее количество витков катушки на вторичной стороне, чем на первичной, поэтому он увеличивает напряжение за счет электромагнитной индукции 3 лайки | ||||||||||||||||
Re: Пожалуйста, мне нужна помощь в том, как стабилизатор работает от Редж 9000 (M): 8:18 на Sep 12 , 20138 Sep 12 , 2027 2027 2021319138 Sep 12 , 2027 2027 202727 2027 202727 202727 202137 20 291138 . сэр. Я достану и накормлю тебя. Спасибо, сэрJuliusmalema2 : | |||||||||||||||||
| Re: Pls I Need A Help On How A Stabilizer Works by Juliusmalema2: 8:21pm On Sep 12 , 2021 | |||||||||||||||||
Raregem9000 : Хорошо. Это определенно сработает. | |||||||||||||||||
| Re: Пожалуйста, мне нужна помощь в работе стабилизатора от litaninja(m): 20:39 On 12 сентября , 2021 | |||||||||||||||||
Если вы получаете 50 В в качестве источника питания от распределительной компании, вам необходимо решить проблему с компанией. | |||||||||||||||||
| Re: Пожалуйста, мне нужна помощь в том, как работает стабилизатор от Raregem9000(m): 7:47 On 13 сентября , 2021 | |||||||||||||||||
50 В, которые мы получаем, являются результатом плохого трансформатора. litaninja : | |||||||||||||||||
| Re: Пожалуйста, мне нужна помощь в том, как работает стабилизатор от litaninja(m): 12:27 On 13 сентября , 2021 | |||||||||||||||||
| Re: Пожалуйста, мне нужна помощь в том, как работает стабилизатор от litaninja(m): 12:28pm On 13 сентября , 2021 | |||||||||||||||||
Думаю, это плохой совет. Juliusmalema2 : 1 Like | |||||||||||||||||
| Re: Pls I Need A Help On How A Stabilizer Works by Juliusmalema2: 12:38pm On Sep 13 , 2021 | |||||||||||||||||
litaninja : Вот почему я сказал ему убедиться, что его входное напряжение не поднимется внезапно до 220 В. Судя по тому, что он сказал, это похоже на проблему с трансформатором, возможно, в ближайшее время это не будет исправлено. | |||||||||||||||||
| Re: Пожалуйста, мне нужна помощь в том, как работает стабилизатор от Raregem9000(m): 14:09 On 13 сентября , 2021 | |||||||||||||||||
Re: Пожалуйста, мне нужна помощь в том, как работает стабилизатор REDGEM9000 (M): 2:11 . они не исправят это в ближайшее время.  |
Спасибо.
Я живу в районе, где свирепствует низкое напряжение, и я планирую купить стабилизатор напряжения 5000 для своих приборов.
Пожалуйста, проверьте.
что-то, что повысит ток с 50 до 150 вольт. Где я могу получить усилитель мощности от сэра?
из-за плохого трансформатора в этом районе, а иногда ток даже ниже 50Voltage на моих показаниях стабилизатора.
Если напряжение упадет ниже 100 вольт, стабилизатор не сможет поднять напряжение до 220 вольт, поэтому вход 50 вольт совпадает с выходом. 50 В ниже номинального напряжения стабилизатора. Некоторые стабилизаторы имеют кнопку турбо, которая позволяет стабилизатору выдерживать напряжение до 80 вольт. С вашим стабилизатором все в порядке, просто входное напряжение слишком низкое. Один из способов решить вашу проблему — использовать повышающий трансформатор, чтобы повысить напряжение с 50 вольт до 100, а затем подключить стабилизатор к 100 В на выходной стороне повышающего преобразователя, ваш стабилизатор поднимет его до 220 В. Но вы должны быть уверены, что ваш свет от вашего трансформатора не поднимется внезапно до 220 В, чтобы вы не повредили свой шаг.
Но вы должны быть уверены, что ваш свет от вашего трансформатора не поднимется внезапно до 220 В, чтобы вы не повредили свой шаг.
В нашем случае, ваше питание от вашего трансформатора составляет около 50 В, подключите сторону шага вверх / вниз, помеченную 110 В, к вашей стене, другая сторона, помеченная 220 В, станет вашим выходом, что будет вдвое больше, чем 50 В со стороны входа. Если вы хотите использовать его в качестве понижения, подключите 220 В к стене. Посмотрите на пачку, там жирно написано шаг вверх/вниз. Вы знаете, что те парни, которые продают, просто называют это понижающим трансформатором.
Если вы хотите использовать его в качестве понижения, подключите 220 В к стене. Посмотрите на пачку, там жирно написано шаг вверх/вниз. Вы знаете, что те парни, которые продают, просто называют это понижающим трансформатором.
