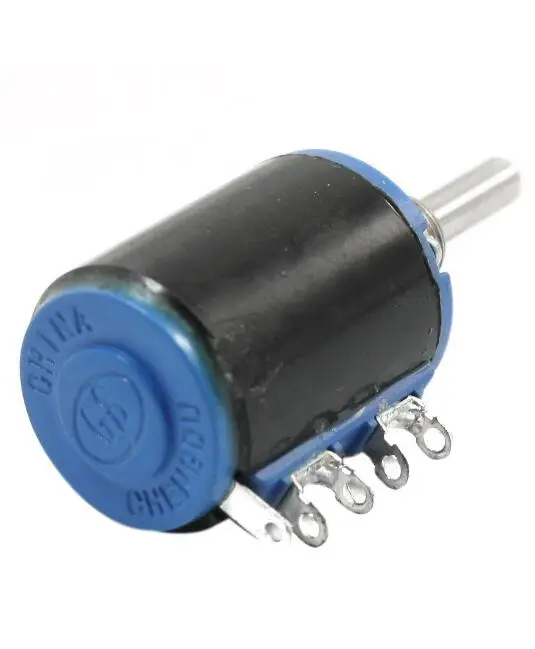

Потенциометры многооборотные проволочные — FIVEL

Каталог — Пассивные элементы — Потенциометры — Потенциометры осевые — Потенциометры аксиальные многооборотные — Потенциометры многооборотные проволочные

Bourns

3590S-2-104L

Потенциометр: осевой; многооборотный; 100кОм; 2Вт; ±5%; 6,35мм

«> в наличии на 4 складах
от 701,40 ₽

Купить

Vishay

534B1101JCB

Потенциометр: осевой; многооборотный; 100Ом; 2Вт; ±5%; 6,35мм

«> в наличии на 1 складе
Цена по запросу

Купить

Vishay

534B1201JCB

Потенциометр: осевой; многооборотный; 200Ом; 2Вт; ±5%; 6,35мм

«> в наличии на 1 складе
Цена по запросу

Купить

Vishay

534B1503JCB

Потенциометр: осевой; многооборотный; 50кОм; 2Вт; ±5%; 6,35мм

«> в наличии на 1 складе
Цена по запросу

Купить

Vishay

534B1104JCB

Потенциометр: осевой; многооборотный; 100кОм; 2Вт; ±5%; 6,35мм

«> в наличии на 1 складе
Цена по запросу

Купить

Vishay

534B1202JCB

Потенциометр: осевой; многооборотный; 2кОм; 2Вт; ±5%; 6,35мм

«> в наличии на 1 складе
Цена по запросу

Купить

Vishay

534B1501JCB

Потенциометр: осевой; многооборотный; 500Ом; 2Вт; ±5%; 6,35мм

«> в наличии на 1 складе
Цена по запросу

Купить

Bourns

83A1A-B28-J15L

Потенциометр: осевой; многооборотный; 10кОм; 1Вт; ±5%; 6,35мм

«> в наличии на 3 складах
от 4215,51 ₽

Купить

Bourns

84A1A-B28-J15L

Потенциометр: осевой; многооборотный; 10кОм; 1Вт; ±5%; 6,35мм

«> в наличии на 1 складе
от 4592,96 ₽

Купить

Bourns

3545S-1-103L

Потенциометр: осевой; многооборотный; 10кОм; 1,5Вт; ±5%; 6,35мм

«> в наличии на 2 складах
от 4493,43 ₽

Купить

Bourns

3541H-1-103L

Потенциометр: осевой; многооборотный; 10кОм; 2Вт; ±10%; 6,35мм

«> в наличии на 2 складах
от 4570,59 ₽

Купить

Bourns

3545S-1-502L

Точные потенциометры 7/8″WW 5KOHMS 0.25% 5TURNS

«> в наличии на 1 складе
от 4666,26 ₽

Купить

Bourns

3540S-1-104L

Потенциометр: осевой; многооборотный; 100кОм; 2Вт; ±5%; 6,35мм

«> в наличии на 3 складах
от 3204,87 ₽

Купить

Bourns

3590S-4-102L

Потенциометр: осевой; многооборотный; 1кОм; 2Вт; ±5%; 6,35мм; IP65

«> в наличии на 1 складе
от 1714,97 ₽

Купить

Bourns

3540S-1-203L

Потенциометр: осевой; многооборотный; 20кОм; 2Вт; ±5%; 6,35мм; IP40

«> в наличии на 2 складах
от 2738,67 ₽

Купить

Bourns

3540S-1-501L

Потенциометр: осевой; многооборотный; 500Ом; 2Вт; ±5%; 6,35мм; IP40

«> в наличии на 1 складе
от 1929,65 ₽

Купить

Bourns

3400S-1-502L

Потенциометр: осевой; многооборотный; 5кОм; 5Вт; ±3%; 6,35мм; IP40

«> в наличии на 1 складе
от 16850,25 ₽

Купить

Bourns

3540S-1-101L

Потенциометр: осевой; многооборотный; 100Ом; 2Вт; ±5%; 6,35мм; IP40

«> в наличии на 3 складах
от 3051,75 ₽

Купить

Bourns

3590S-2-503L

Потенциометр: осевой; многооборотный; 50кОм; 2Вт; ±5%; 6,35мм; IP40

«> в наличии на 2 складах
от 714,14 ₽

Купить

Bourns

3590S-4-502L

Потенциометр: осевой; многооборотный; 5кОм; 2Вт; ±5%; 6,35мм; IP65

«> в наличии на 2 складах
от 1714,97 ₽

Купить

Склад #032710 шт. в наличии срок поставки 5-7 дней
Склад TME123 шт. в наличии срок поставки 40-60 дней
Склад #03011нет на складесрок поставки 15-25 дней
Склад #02051 шт. в наличии срок поставки 40-60 дней
Склад #0206316 шт. в наличии срок поставки 40-60 дней
Склад #0303нет на складесрок поставки 7-14 днейСклад #0204нет на складесрок поставки 20-30 днейСклад #0210нет на складесрок поставки 40-60 днейСклад #02301нет на складесрок поставки 30-40 дней
Склад TME42 шт. в наличии срок поставки 40-60 дней
Склад TME21 шт. в наличии срок поставки 40-60 дней
Склад TME113 шт.
в наличии 		срок поставки 40-60 дней
Склад TME24 шт. в наличии срок поставки 40-60 дней
Склад TME160 шт. в наличии срок поставки 40-60 дней
Склад TME28 шт. в наличии срок поставки 40-60 дней
Склад TME3 шт. в наличии срок поставки 40-60 дней
Склад #0205287 шт. в наличии срок поставки 40-60 дней
Склад #0206200 шт. в наличии срок поставки 40-60 дней
Склад #0204нет на складесрок поставки 20-30 днейСклад #02301нет на складесрок поставки 30-40 днейСклад TMEнет на складесрок поставки 40-60 днейСклад #0201нет на складесрок поставки 40-60 дней
Склад #02062 шт.
в наличии 		срок поставки 40-60 дней
Склад #0204нет на складесрок поставки 20-30 днейСклад #0327нет на складесрок поставки 5-7 дней
Склад TME15 шт. в наличии срок поставки 40-60 дней
Склад #020628 шт. в наличии срок поставки 40-60 дней
Склад #0303нет на складесрок поставки 7-14 днейСклад #0327нет на складесрок поставки 5-7 дней
Склад TME41 шт. в наличии срок поставки 40-60 дней
Склад #0201нет на складесрок поставки 40-60 днейСклад #0205нет на складесрок поставки 40-60 дней
Склад #02061 шт. в наличии срок поставки 40-60 дней
Склад #020519 шт. в наличии срок поставки 40-60 дней
Склад #0206нет на складесрок поставки 40-60 днейСклад #02301нет на складесрок поставки 30-40 дней
Склад TME4 шт. в наличии срок поставки 40-60 дней
Склад #03011нет на складесрок поставки 15-25 днейСклад #0201нет на складесрок поставки 40-60 дней
Склад #020573 шт. в наличии срок поставки 40-60 дней
Склад #02067 шт. в наличии срок поставки 40-60 дней
Склад #02301нет на складесрок поставки 30-40 днейСклад TMEнет на складесрок поставки 40-60 днейСклад #03011нет на складесрок поставки 15-25 днейСклад #0201нет на складесрок поставки 40-60 дней
Склад #020530 шт. в наличии срок поставки 40-60 дней
Склад #0206нет на складесрок поставки 40-60 днейСклад #0204нет на складесрок поставки 20-30 днейСклад #02301нет на складесрок поставки 30-40 дней
Склад #03273 шт. в наличии срок поставки 5-7 дней
Склад TMEнет на складесрок поставки 40-60 днейСклад #0205нет на складесрок поставки 40-60 дней
Склад #02069 шт. в наличии срок поставки 40-60 дней
Склад #0303нет на складесрок поставки 7-14 днейСклад #0210нет на складесрок поставки 40-60 дней
Склад #03272 шт. в наличии срок поставки 5-7 дней
Склад TMEнет на складесрок поставки 40-60 днейСклад #0201нет на складесрок поставки 40-60 днейСклад #0205нет на складесрок поставки 40-60 днейСклад #0206нет на складесрок поставки 40-60 днейСклад #0210нет на складесрок поставки 40-60 днейСклад TMEнет на складесрок поставки 40-60 днейСклад #0201нет на складесрок поставки 40-60 дней
Склад #020577 шт. в наличии срок поставки 40-60 дней
Склад #0206нет на складесрок поставки 40-60 дней
Склад #032710 шт. в наличии срок поставки 5-7 дней
Склад TME11 шт. в наличии срок поставки 40-60 дней
Склад #0201нет на складесрок поставки 40-60 днейСклад #0205нет на складесрок поставки 40-60 дней
Склад #02069 шт. в наличии срок поставки 40-60 дней
Склад #0204нет на складесрок поставки 20-30 днейСклад #0210нет на складесрок поставки 40-60 днейСклад #02301нет на складесрок поставки 30-40 дней
Склад #032736 шт. в наличии срок поставки 5-7 дней
Склад TME52 шт. в наличии срок поставки 40-60 дней
Склад #03011нет на складесрок поставки 15-25 днейСклад #0205нет на складесрок поставки 40-60 днейСклад #0206нет на складесрок поставки 40-60 днейСклад #0204нет на складесрок поставки 20-30 днейСклад #0210нет на складесрок поставки 40-60 днейСклад #02301нет на складесрок поставки 30-40 дней
Склад TME14 шт. в наличии срок поставки 40-60 дней
Склад #0201нет на складесрок поставки 40-60 дней
Склад #020590 шт. в наличии срок поставки 40-60 дней
Склад #0206нет на складесрок поставки 40-60 дней

PD2310 -Проволочный редукторный потенциометр — Официальный дистрибьютор Novotechnik в России и СНГ. В наличии и под заказ: потенциометр, датчик положения, индуктивный датчик, оптический датчик, датчик угла поворота, угловой датчик, бесконтактный датчик

Описание

Прецизионный потенциометр с проволочным резистивным элементом для управляющей электроники и измерительных применений.

Герметичные потенциометры серии PD2310 с проволочным резистивным элементом в небольшом корпусе (диаметр 22 мм) обеспечивают надежные измерения в суровых условиях.

Характеристики

Метод измерения потенциометрический
Материал корпуса термопласт
Интерфейс аналоговый
Линейность ±0,15%
Удар (IEC 60068-2-27) 50г (7 мс)
Вибрация (IEC 60068-2-6) 10 (30. ..2000 Гц, Amax = 0,75 мм)
Диапазон измерения 3,600°
Диапазон рабочих температур -55…+125 °С
Ресурс 1×106
Класс защиты IP50

Техническая документация

PD2310

83 Кб

Проволочный потенциометр — Midori America Corporation

←BACK

W-w В потенциометре используется резистивный элемент, который равномерно обвивает медно-никелевый или никель-хромовый резистивный провод вокруг жилы кабеля или платы.
Комбинация резистивного элемента и грязесъемника из сплава благородных металлов обеспечивает точность и стабильную работу.

Особенности

1. Коэффициент сопротивления при низких температурах

Менее ±20 ppm/K

2. Большая свобода проектирования сопротивления

В зависимости от шага катушки и диаметра резистивного провода можно установить значение сопротивления от нескольких ом до нескольких сотен ом.

3. Низкое контактное сопротивление

По сравнению с другими резистивными элементами, контактное сопротивление низкое.

4. Центральный ответвитель

Можно добавить центральный ответвитель в любом месте в пределах общего электрического хода.

Принцип

Скользящий метод

Скользящий метод проволочного потенциометра различается в зависимости от количества контактов и типа резистивного провода.

1. Низкотемпературный коэффициент
Резистивная часть: скрученная в спираль резистивная проволока и пружинная пластина из сплава или металлическая пластина с закругленными краями в качестве скользящего грязесъемника.
Деталь корректора: Комбинация пружинного кольца из сплава благородных металлов и пружины коллектора.

2. Многооборотный
Резистивная часть: резистивная проволока спиральной намотки.

Инструкция по монтажу

Метод монтажа

(1) Втулка (Метод монтажа А)
• Вставьте резьбовую часть бака с обратной стороны монтажной платы и закрепите бак гайкой с шайбой.
•Обязательно поместите шайбу за гайкой.
•Что касается горшка со стопорным штифтом, сделайте отверстие для стопорного штифта на монтажной плате.
• Не вращайте сам горшок при затягивании гайки. Это может привести к неисправности датчика.
• Не затягивайте гайку слишком сильно. Это может повредить резьбовую часть горшка.

(2) Винтовое крепление (Методы монтажа B1 и B2)
• Закрепите бачок винтами в резьбовых отверстиях на монтажной поверхности бачка.
• Пожалуйста, используйте винт определенной длины.
• В случае выбора метода монтажа «B1», создайте отверстие для вала на монтажной плате, диаметр которого больше диаметра вала горшка.

(3) Крепление сервопривода (метод монтажа C1 и C2)
•Установите кастрюлю на монтажную плату с помощью монтажных планок.
• Сделайте отверстие, соответствующее диаметру соответствующего фланца.
• Не затягивайте винты монтажных планок, пока корпус горшка не будет зафиксирован в желаемом положении.
• Шестерни или муфты на валу меньше диаметра монтажного отверстия могут быть более удобными для установки.
• В случае использования метода монтажа «C1» поместите несколько монтажных планок на одинаковом расстоянии от монтажного отверстия.
• Если нет места для размещения монтажных планок, рекомендуется использовать метод монтажа «C2».

Влияние нагрузки

Если на выход датчика нагружено конечное сопротивление нагрузки, линейность будет искажена, как это выражается в следующем уравнении.

Emax : Максимальное искажение линейности, вызванное сопротивлением нагрузки
RP : Полное сопротивление потенциометра
RL : Сопротивление нагрузки

Показать вышеприведенное уравнение в графической форме, как показано ниже:

JEITA (Японская ассоциация производителей электроники и информационных технологий) рекомендует, чтобы добавочное сопротивление нагрузки превышало общее сопротивление более чем в 100 раз.
Чем выше сопротивление нагрузки, тем меньше влияние электрических помех на выход потенциометра. Он также эффективен для увеличения долговечности Зеленого горшка.

Снижение мощности

Необходимо уменьшить номинальное рассеивание с учетом (1) рабочей температуры, (2) сопротивления нагрузки, (3) (4) технических характеристик, чтобы избежать повреждения резистивного элемента.

Входное напряжение

Максимальное входное напряжение (В), определяемое номинальной рассеиваемой мощностью, можно рассчитать по следующей формуле.

В: максимальное входное напряжение
R: полное сопротивление – допуск на полное сопротивление
Вт: номинальное рассеивание

Закороченный сегмент

Это область резистивного элемента, где область имеет фиксированный коэффициент выходного напряжения. Площадь не включена в общее эффективное электрическое перемещение.

Разница между закороченным сегментом и дополнительным сегментом

В зависимости от процесса резистивного элемента дополнительные сегменты могут быть добавлены за пределы общего электрического угла.
Выходные характеристики напряжения короткого сегмента и дополнительного сегмента одинаковы, но в считываемом значении сопротивления есть разница, как показано на графиках ниже. В дополнительном сегменте необходимо разместить клеммы под заданным углом.

Рекомендации по эксплуатации

Если Green Pot используется в среде с вибрацией или колебаниями, резистивный элемент может быть частично изношен скользящим грязесъемником, что приведет к сокращению срока службы Green Pot.
Бесконтактный датчик, такой как Blue Pot и Orange Pot, больше подходит для таких условий эксплуатации.

Перегорание резистивного элемента

1. Электропроводка
Потенциометр используется для получения коэффициента выходного напряжения из входного напряжения. Поэтому подайте напряжение постоянного тока (Vin) и считайте напряжение (Vout) между выходной клеммой и GND. Не используйте потенциометр в качестве переменного резистора.

2. Сопротивление нагрузки
Мы рекомендуем добавить сопротивление нагрузки, превышающее общее значение сопротивления более чем в 100 раз. Если добавочное сопротивление нагрузки низкое, то ток, протекающий по линии питания (клеммы 1–3 или подводящий провод с черного на красный), будет течь к выходной линии (клемма 1–2 или подводящий провод с белого на красный) и может вызвать перегорание резистивного резистора. элемента, когда стеклоочиститель находится в положении низкого сопротивления. Во избежание перегорания резистивного элемента установите ток движка менее 1 мА.

3. Неправильное подключение
Если выходная клемма (или выходной провод) подключена к линии питания, это увеличивает вероятность перегорания резистивного элемента.

4. Мультиметр
При проверке общего сопротивления или измерении значения сопротивления зеленого горшка с помощью аналогового мультиметра увеличьте диапазон аналогового мультиметра, чтобы стрелка двигалась широко и мог генерироваться более высокий ток. Пожалуйста, используйте аналоговый мультиметр с меньшим диапазоном, чем 1 мА, или мы рекомендуем использовать цифровой мультиметр.

5. Превышение номинального рассеяния
Если на потенциометр подается перенапряжение, такое как скачок напряжения, это вызовет перегорание резистивного элемента.

Инструкция по обращению

Потенциометры точно собраны и отрегулированы. Пожалуйста, обращайтесь с ними осторожно, как с точным устройством.

1.

• Не разбирайте кастрюлю.
• Не модифицируйте потенциометр
(может повлиять на точность и привести к неисправности.)

2.

• Не роняйте горшок.
• Не ударяйте одну часть о другую
(может повредить клеммы или привести к отсоединению проводов.)

3.

• Не применяйте чрезмерное напряжение или ток.
(Может повредить резистивный элемент и электронные компоненты.)
• Обязательно используйте цифровой тестер.
(может повредить резистивный элемент и электронные компоненты, если используется аналоговый тестер.)

4.

•Установка на панель без постукиваний и вдавливания.
• Используйте подходящие инструменты
(Может сломаться или стать причиной неисправности.)

5.

•Используйте провод достаточной длины для соединительных клемм.
• Используйте провод меньше 0,3 мм 2  (AWG22) в поперечном сечении.
(Недостаточная длина провода или использование провода большего диаметра может привести к повреждению клемм или отсоединению внутри потенциометра.)

6.

• Убедитесь в правильности подключения.
• Не подавайте напряжение на выходные клеммы.
(Может повредить резистивный элемент и электронные компоненты.)

7.

• Пайка не более 5 секунд при 300°C МАКС.
(Высокая температура может повредить внутреннюю часть бака.)

8.

• Не прикладывайте чрезмерный крутящий момент к механическому стопору роторного бака.
(может привести к поломке пробки. Прочность пробки: МАКС. 0,3–0,5 Н·м, тип.)

9.

• Не погружайте в воду и не лейте воду или химикаты на кастрюлю.
(может привести к отказу выхода)

10.

• Соблюдайте меры предосторожности при обращении с устройствами, чувствительными к электростатическому разряду.
(Orange Pot использует полупроводниковые схемы, чувствительные к электростатическому разряду.)

11.

Не храните кастрюлю в следующих условиях.
– Высокая влажность
– Запыленная среда
– Места, где присутствуют соленые или агрессивные газы.
– Вибростенд

Единицы

Единицами на веб-сайте являются Международная система единиц (СИ).

Момент затяжки 1кгс•м = 9,80655Н•м1Н•м = 0,10197кгс•м = 101,97гс•м
Сила 1 кгс = 9,80655 Н 100 гс = 980,655 мН 1 Н = 0,10197 кгс = 101,97 гс 5 Н = прибл. 500gf
Ускорение 1G = 9,80655 м/с2 150 м/с2 = прибл. 15G500 м/с2 = прибл. 51Г
Плотность магнитного потока 1G = 1×10-4 Т

В дополнение к Инструкции по обращению на этом веб-сайте, пожалуйста, прочитайте следующие инструкции и хорошо разберитесь в их содержании:
– Указание даты изготовления (EIAJ RC0901)
http://www. jeita.or.jp/japanese/standard/book/RC-0901/#page=3

– Меры предосторожности при использовании потенциометра (EIAJRCR-2191A)
http://www.jeita.or .jp/cgi-bin/standard/pdfpage.cgi?jk_n=181

– Руководство по безопасности компонентов для электрических устройств и электрических изделий (JEITA RCR-1001A)
http://www.jeita.or.jp/japanese /standard/book/RCR-1001A/

Гарантия

1. Если наши продукты предназначены для использования в каких-либо приложениях, требующих высокой надежности, таких как атомная энергетика, 9Спутник 0007 и медицинские приборы, пожалуйста, свяжитесь с нами перед покупкой.

2. Характеристики окружающей среды, указанные в данном веб-каталоге, гарантируются на основании условий испытаний, установленных нашей компанией. Производительность при фактическом использовании не гарантируется. Принимая решение о внедрении наших продуктов, обязательно проверьте их, предварительно установив и протестировав их на свой страх и риск.

3. Несмотря на то, что в этом веб-каталоге представлены спецификации и инструкции по обращению с каждым продуктом, функциональность может быть ограничена в зависимости от условий обращения. Принимая решение о внедрении нашей продукции, пожалуйста, получите от нас подробную документацию на продукцию.

4. Как правило, мы не можем предоставить компенсацию за любой ущерб оборудованию или устройству клиента, вызванный поломкой или неисправностью нашей продукции.

5. Наша продукция представляет собой электронные компоненты. Ремонт или замена не поддерживаются, за исключением некоторых продуктов.

6. Мы не принимаем возврат или обмен товара. Пожалуйста, внимательно ознакомьтесь с техническими характеристиками товара перед размещением заказа.

7. Содержание этого веб-сайта может быть изменено без предварительного уведомления в целях улучшения.

8. Пожалуйста, свяжитесь с отделом продаж, если у вас есть какие-либо вопросы или проблемы.

Пример изделий с проволочной обмоткой

Многооборотные потенциометры

HP-18

Об этом веб-каталоге

Информация в этом веб-каталоге может быть изменена без предварительного уведомления.

Однооборотные потенциометры с проволочной обмоткой | Купить промышленные датчики на P3

Однооборотные потенциометры с проволочной обмоткой

Одновитковые потенциометры с проволочной обмоткой различных размеров и углов измерения. Доступен с креплением на втулке (монтаж на панели) или с креплением сервопривода (шарикоподшипники).

Потенциометры с проволочной обмоткой имеют изначально высокие характеристики линейности и допусков сопротивления. Обычно используется в промышленных приложениях, таких как промышленная автоматизация, мобильное оборудование, медицинские устройства, панели управления, робототехника и многие другие приложения, где требуется точный ввод или обратная связь.

Каждый потенциометр изготовлен в соответствии со стандартами сертификации ISO9001 и соответствует или превосходит стандарты для потенциометров согласно IEC 60393 и/или VRCI-P-100A.
