Понижающий модуль DPS8005 или строим лабораторный блок питания. Часть первая / Лайв им. Waldemarik / iXBT Live

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о компактном понижающем преобразователе DPS8005, предназначенным для постройки лабораторного источника питания. Отличительными особенностями данного модуля являются компактные размеры, большой диапазон входного напряжения, отличная точность измерения и установки параметров, а также наличие банков памяти для сохранения текущих настроек. Приборчик очень интересный, поэтому кто заинтересовался, милости прошу под кат.

Данный модуль можно купить в официальном магазине RD official store на АлиЭкспресс здесь

Оглавление:

— Общий вид и краткие ТТХ
— Упаковка и комплектация
— Внешний вид
— Габариты
— Разборка
— Управление
— Подключение к компьютеру
— Тестирование
— Подсчет КПД
— Ссылки на другие изделия

Общий вид модуля DPS8005:
Краткие ТТХ:

— Производитель — Ruideng Technologies
— Наименование модели — DPS8005
— Тип прибора – понижающий (Step-Down) преобразователь
— Материал корпуса – пластик
— Диапазон входного напряжения – 10V-90V
— Диапазон выходного напряжения – 0,00V-80,00V
— Точность установки (разрешение) выходного напряжения – 0,01V
— Точность измерения напряжения: ±0. 5% (2 цифры)
— Выходной ток – 0-5,100А
— Точность установки (разрешение) выходного тока – 0,001А
— Точность измерения тока: ±0.8% (3 цифры)
— Выходная мощность – 0-408W
— Дисплей – цветной 1,44”
— Количество банков памяти – 10
— Соединение с ПК – проводное (USB) и беспроводное (BT)
— Размеры – 79мм*54мм*43мм
— Вес — 150г

Комплектация:

— Step-Down модуль DPS8005
— модуль беспроводной связи с ПК (BT)
— модуль проводной связи с ПК (USB)

Step-Down модуль DPS8005 поставляется в простенькой пенопластовой коробочке, заметно превышающей габариты самого модуля:

В этом есть большой плюс, поскольку при ударах или смятии, шанс сохранности изделия заметно возрастает. К тому же, внутри коробочки имеется специальный вкладыш из вспененного полиэтилена, внутри которого и находятся детали:

С такой бережной упаковкой о сохранности можно не беспокоиться:

Помимо самих модулей, в комплекте находится подробная инструкция на английском и китайском языках:

Хотелось бы отметить, что при покупке можно выбрать любой из трех вариантов комплектации:

Я рекомендую присмотреться именно к максимальной комплектации, поскольку она позволяет управлять понижающим модулем по беспроводному Bluetooth соединению. Экономия в пару долларов от базовой комплектации (только модуль DPS8005) не стоит того.

Внешний вид:

Понижающий модуль DPS8005 выглядит неброско. На передней панели присутствуют лишь четыре кнопки управления, регулятор и дисплей:

Пластиковый корпус модуля имеет выступающие борта и упоры для установки в различные корпуса:

Хотелось бы отметить, что в ассортименте магазина RD (Ruideng Technologies) присутствуют несколько DIY корпусов, поэтому в некоторых случаях можно остановиться на них (ссылки в конце обзора):

Расположение элементов достаточно плотное, нареканий к монтажу нет (пайка хорошая, флюс смыт, компоненты взяты с хорошим запасом). Для подключения присутствует 4-х контактная колодка:

Электронные компоненты несколько выступают за пределы корпуса, но это не критично:

Модуль беспроводной связи достаточно компактный и не займет много места в будущем корпусе:

В основе работы лежит контроллер BK3231 (Bluetooth 2. 1):

Модуль проводной связи аналогичен по размерам. Для подключения используется наиболее популярный разъем microUSB:

В основе работы лежит микросхема Ch440G – преобразователь интерфейса USB в UART (мост USB-UART). К сожалению, подключить два модуля связи одновременно нельзя, поскольку выход в понижающем модуле DPS8005 всего один. К тому же соединительный шлейф тоже один:

Несмотря на все это, я планирую на будущем блоке питания сделать переключатель для выбора проводной или беспроводной передачи данных. Об этом, возможно, расскажу во второй части.

Габариты:

Размеры понижающего модуля DPS8005 небольшие, всего 79мм*54мм*43мм:

По традиции сравнение с тысячной купюрой и коробком спичек:

Вес модуля почти 105г:

Разборка модуля:

В случае необходимости разборки, необходимо отогнуть четыре защелки с торцов корпуса и вытолкнуть всю электронику:

По элементной базе следующее: силовой мосфет HY18P10, рассчитанный на 100V/80A, сдвоенный диод Шоттки VF40100C на 100V/40A, токовый шунт, дроссель в виде кольца и электролиты на 100V. Силовой мосфет посажен через термопрокладку на общий радиатор:

Как можно заметить по фото, вся электроника монтирована на трех двусторонних платах:

Габаритные элементы выведены с края:

На обзоре версия платы 1.1, наименование модуля – DPS8005. Колодка подключения модулей связи расположена не очень удачно, поэтому придется воспользоваться тонкой отверткой, дабы подключить какой-либо модуль связи:

В качестве регулятора применен энкодер:

Управление:

По подключению все банально и просто — два входа и два выхода:

Для нормальной работы желателен качественный сетевой источник питания (БП), который подключается к гнездам «IN+» и «IN-». Потребители подключаются, соответственно, к гнездам «OUT-» и «OUT+». Если в наличие имеется какой-либо модуль связи, то его необходимо подключить к соответствующему разъему (отвертка в помощь). В ассортименте магазина есть повышающе-понижающие модули с дополнительной платой, там подключение чуть сложнее.

Управление у большинства этих моделей одинаковое:

1) кнопка M1 – установка выходного напряжения, перемещение в меню вверх, ярлык для групп предустановок М1
2) кнопка SET — переключение основного меню и меню настроек. При удержании кнопки заносятся параметры в память
3) кнопка M2 – установка ограничения выходного тока, перемещение в меню вниз, ярлык для групп предустановок М2
4) многофункциональный дисплей – вывод информации о текущих параметрах
5) энкодер-кнопка – установка нужного значения параметра (больше/меньше), пролистывание меню, перемещение по ячейкам (регистрам) при нажатии
6) ON/OFF — включение-выключение выходного напряжения

Основное (вверху) и дополнительное (внизу) меню дисплея:



Элементы основного меню:
1,2) текущая предустановка вольт/ампер
3,4,5) текущие показания напряжения, тока и мощности
6) входное напряжение с внешнего источника питания
7) индикатор блокировки настроек параметров
8) значок «нормального» режима
9) индикация режима CV (стабилизация напряжения) или CC (ограничение по току)
10) индикация банка памяти (М0-М9)
11) индикация включения/выключения выходного напряжения

Элементы дополнительного меню предустановок:
12) установка выходного напряжения
13) установка выходного тока
14) установка предельного напряжения
15) установка предельного тока
16) установка предельной мощности
17) установка уровня яркости дисплея (6 уровней яркости)
18) индикация занесения настроек в банк памяти
19) текущие показания напряжения и тока

Итого, управление достаточно простое. При подключении к компьютеру, кнопки на модуле блокируются. Из минусов можно отметить лишь не слишком удачное расположение кнопки питания, а в основном все просто и удобно.

Подключение к компьютеру:

Для подключения к компьютеру необходимо подключить нужный модуль связи (BT или USB) к основному модулю DPS8005 посредством комплектного шлейфа. В случае проводного соединения, необходимо с помощью интерфейсного USB -> microUSB кабеля (с интерфейсными DATA питами) подключить модуль к USB разъему компьютера. После установки драйверов в системе должен появиться виртуальный COM порт:

Далее запускаем приложение DPS8005, выбираем нужный COM порт и жмем «Connect»:

Управление с модуля при этом блокируется, показания передаются программе:

Функционал программы хороший.

Тестирование:

Для тестирования и сравнения результатов я буду использовать простенький стенд из регулируемого БП Gophert CPS-3010 с крокодилами и True-RMS мультиметра UNI-T UT61E:

Минимальное входное напряжение составляет 8,7V, при заявленных 10V:

При дальнейшем снижении модуль просто выключается. Я не располагаю в данный момент источником питания с напряжением выше 32V, поэтому измерить максимальное рабочее напряжение не могу. В тестах максимум будет 32V:

Очень удобной является кнопка ON/OFF, позволяющая отключать выход модуля от нагрузки:

Теперь проверим погрешность модуля, сравнив показания с весьма точным мультиметром UT61E. При установке на выходе 1V напряжение составило 1,0085V:

Напомню, что заявленная точность модуля – 0,5%, что при напряжении 1,0085V составляет ± 0,005V. К сожалению, разрешение модуля составляет два знака после запятой («сотки»), но в погрешность все равно вписывается.

Далее установим ровно 5V (верхняя строка SET). Прибор показывает 4,99V, а мультиметр – 5,003V:

В заявленную точность вписывается. Данная модель позволяет устанавливать сотые доли вольта, поэтому для примера установим 5,55V. В итоге получаем 5,54V на модуле и 5,548V на мультиметре:

При установке 20V, картина аналогичная. На приборе 19,99V, а на мультиметре 19,997V:

Как я уже упоминал ранее, для работы Step-Down (понижающего) модуля необходима разность, которая в данном случае составляет 1V. Для моего случая максимальное напряжение на выходе модуля составляет не более 31V:

Далее на очереди замеры показаний тока. Для этого в ход пустим электронную нагрузку Juwei с максимальным током потребления 3,5А. Напомню, производитель заявляет установку до тысячных долей ампера и погрешность в 0,8%. Начнем с малых токов, например, 0,05А:

Как видим, показания расходятся на одну тысячную долю ампера, что полностью соответствует заявленным параметрам и даже намного больше.

Поднимем ток с помощью нагрузки до половины ампера и как итог – опять расхождение с мультиметром в одну тысячную долю ампера:

Следом замер на более серьезном токе в 2А:

Показания на модуле 2,001А, а на мультиметре – 2,002А. При заявленной точности в 0,8%, расхождение может составлять ± 0,016А, у нас же расхождение в 0,001А, что просто отлично.

При 3А расхождение составило 0,003А, что в 8 раз меньше заявленной погрешности:

Поскольку максимальный ток для электронной нагрузки составляет 3,5А, то в дело вступили обычные нагрузочные резисторы. При токе, большем 5,1А, модуль автоматически переходит в режим ограничения тока, при этом индикатор меняется с «CV» на «CC»:

Аналогичное поведение будет, если ограничить выходной ток на любом значении. Это очень полезная функция, с помощью которой можно запитывать светодиодные лампы, заряжать аккумуляторы, поэтому пренебрегать ей не стоит.

При 5А на выходе, точность также соответствует заявленной (расхождение в 0,003А):

Поскольку силовые элементы установлены с большим запасом, то нагрева при небольшой выходной мощности в 40W (8V/5A) практически нет. Тесты на полную мощность, возможно, будут во второй части, поскольку в данный момент я не располагаю источником питания с высоким выходным напряжением.

Пульсации при питании от регулируемого БП Gophert CPS-3010 на нагрузке 1А и 3,5А:

Амплитуда пульсаций небольшая: при 1А до 35mV (от пика до пика 72mV) и до 60mV (пик 120mV) при 3,5А.

Итого, модуль показал хорошую точность. Хотелось бы иметь разрешение вольтметра в три знака после запятой, но увы, скорее всего это будет реализовано в следующих моделях.

Подсчет КПД модуля:

Поскольку данный модуль – по сути преобразователь, то при его работе всегда будут потери. Расчет будет произведен при небольшом и максимальном для моего стенда напряжении в 10V и 32V.

Первым на очереди вариант с использованием блока питания с высоким выходным напряжением (32V):

— входное напряжение – 32V
— входной ток – 0,2А
— напряжение на выходе – 5V
— ток на выходе – 1А
— мощность на выходе (по показаниям модуля) – 5W

Мощность P1=32*0,2=6,4W
Мощность P2=5*1=5W (в дальнейшем буду брать по показаниям модуля)
КПД= P2/ P1=0,78, то бишь 78% при амперной нагрузке.

Здесь необходимо учитывать погрешность приборов, а также потери в соединительных проводах и клеммах, ибо при токе 1А они немаленькие. Без учета потерь можно рассчитывать в среднем на КПД 80-85%.

Далее аналогичный вариант, но при токе нагрузки в 3А:

— входное напряжение – 32V
— входной ток – 0,55А
— мощность на выходе (по показаниям модуля) – 15W

Мощность P1=32*0,55=17,6 W
Мощность P2=15W
КПД= P2/ P1=0,85, то бишь 85% при трехамперной нагрузке.

По идее, чем выше ток, тем выше потери и тем меньше общий КПД преобразователя.

Вариант с входным напряжением 10V и нагрузкой 1А:

— входное напряжение – 10V
— входной ток – 0,57А
— мощность на выходе (по показаниям модуля) – 5W

Мощность P1=10*0,57=5,7W
Мощность P2=5W
КПД= P2/ P1=0,87, то бишь 87% при нагрузке в 1А

Вариант с входным напряжением 10V и нагрузкой 3А:

— входное напряжение – 10V
— входной ток – 1,68А
— мощность на выходе (по показаниям модуля) – 15W

Мощность P1=10*1,68=16,8W
Мощность P2=15W
КПД= P2/ P1=0,89, то бишь 89% при трехамперной нагрузке.

Ссылки на некоторые другие изделия Ruideng Technologies:

Темный DIY корпус здесь

Светлый DIY корпус здесь

Высокий DIY корпус здесь



USB тестер RD UM25C/UM25 с логированием показаний здесь



Генератор сигналов JDS6600 здесь



Итого, понижающий модуль показал себя с хорошей стороны. Он компактный, удобный в работе. Может использоваться от любого сетевого адаптера (к примеру, БП ноутбука), превратив его в полноценный лабораторный источник питания. Я же планирую установить данный модуль в компьютерный БП, несколько доработав его для увеличения напряжения. Пока из кандидатов вот этот претендент:

Что из этого получится, смотрите во второй части…

Данный модуль можно купить в официальном магазине RD official store на АлиЭкспресс здесь

Как выбрать регулируемый модуль питания DC-DC: гайд от Суперайс

В среде радиолюбителей и профессионалов очень популярны лабораторные блоки питания, а именно регулируемые источники напряжения и тока. Кроме привычных регулировок они содержат дополнительные функции, например, триггерную защиту от перегрузки, память режимов, возможность удаленного управления с ПК или смартфона. В любом случае они все равно остаются регулируемыми блоками питания.

Конечно, если у вас достаточно денег, то можно просто купить что-то из продукции Rigol, ITECH, Siglent, но часто это дорого, а иногда излишне, особенно если речь идет о «домашнем» использовании или небольшом бюджете начинающего радиолюбителя.

Время чтения: 16 минут
Автор статьи — Андрей Кириченко

Топология блоков питания

Важное в статье:

  • Топология блоков питания
  • Импульсные блоки питания
    • Примеры импульсных преобразователей
  • Принципы регулировки модулей питания
  • Преобразователи с расширенным функционалом
    • Регулируемые преобразователи фирмы RDtech серии DPS и DPH
    • Регулируемые преобразователи фирмы RDtech серии RD60xx
    • Регулируемые преобразователи фирмы Juntek
  • Особенности при выборе модулей питания DC-DC

Чтобы не ошибиться при выборе блоков питания, рассмотрим их топологию.

Линейные — в качестве регулирующего узла применен линейный стабилизатор.

Преимущества — быстрая реакция на изменение нагрузки, малая емкость по выходу, отсутствуют пульсации по выходу.

Недостатки — большое тепловыделение, небольшая выходная мощность. Так как в них обычно применяется трансформатор 50 Гц, то добавляется вес и цена.

Импульсные — регулируемый импульсный блок питания или инвертор с ШИМ регулировкой.

Преимущества — хорошее соотношение мощность/объем/цена, высокий КПД. Данные блоки питания активно развиваются, встречаются сложные, программируемые источники.

Недостатки — повышенный уровень ВЧ пульсаций, большая емкость выходного конденсатора, возможен бросок тока при подключении нагрузок.

Гибридные — блок, где основная регулировка производится импульсной схемой, но на выходе стоит линейный стабилизатор. Схема настроена так, что на выходе импульсного модуля питания немного (1-3 Вольта) выше, чем на выходе линейного.

Преимущества — КПД уступает импульсным устройствам, уровень пульсаций, скорость реакции почти такие же, как у линейных.

Недостатки — выше сложность устройства, цена, что сдерживает распространение таких блоков питания.

Импульсные блоки питания

Линейные и гибридные блоки на время отставим в сторонку, рассказ пойдет о импульсных. Ассортимент их очень широк и позволяет сделать все самостоятельно или купить готовое устройство, которое надо только установить в корпус.

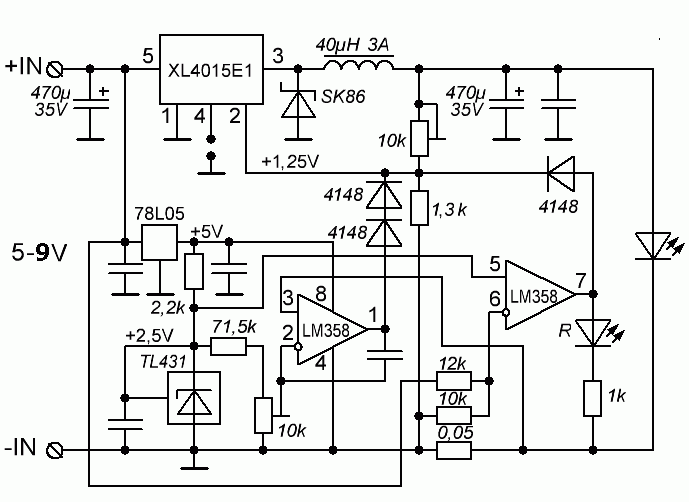

Примеры импульсных преобразователей

На некоторых платах инверторов вы увидите один, два или три регулятора, обычно если он один, то это регулировка напряжения, если два, то добавлена регулировка тока.

Первый преобразователь популярен среди начинающих радиолюбителей, стоит недорого, подстроечные резисторы выводятся на проводах. Если добавить ампервольтметр и блок питания, то получится простой регулируемый источник для тестирования различных поделок, причем ток нагрузки достигает предела до 8-10 Ампер.

Применяя плату на базе LTC3780, можно получить то же самое, но выбор блоков питания будет шире, так как модуль универсальный.

Иногда производители сразу выпускают преобразователи с внешним переменным резистором, а бывают модели со встроенным индикатором тока и напряжения, остается только блок питания и корпус.

Импульсные преобразователи напряжения

Пара ZK-SJVA-4X и D3806 более интересна, но если у первой добавили индикатор, а регулировка производится все равно подстроечными резисторами, то вторая показанная справа, более любопытна.

У D3806 полностью цифровое управление, съемная плата с индикатором и кнопкам, что выводит её на переднюю панель вашего будущего блока питания без сложностей. Конвертор является повышающе-понижающим. Единственный существенный недостаток — нельзя одновременно видеть значение тока и напряжения.

Импульсные преобразователи ZK-SJVA-4X и D3806

Принципы регулировки модулей питания

Самое время пояснить про отличия в принципах регулировки:

Аналоговая

— при помощи переменных резисторов, для установки тока надо сначала закоротить клеммы, выставить необходимый максимальный ток, только потом подключить нагрузку.

Цифровая — при помощи кнопок или энкодера, можно установить напряжение и максимальный ток при неактивном выходе блока питания, что гораздо удобнее.

Преобразователи с расширенным функционалом

Модули питания с расширенными функциями стали очень популярны. Делают их с универсальным входом. Например, использовать блок питания 19 Вольт от ноутбука и получить на выходе как 5, так 35 Вольт. Но к сожалению конверторы с топологией SEPIC имеют повышенный уровень пульсаций и рекомендуется применять меры по их подавлению, но для не критичных нагрузок нормально.

Популярна в этом сегменте продукция молодой фирмы Fnirsi, выпускающей компактные DC-DC конвертеры.

Регулируемый источник питания FNIRSI DC-580

DC-580 — характеристики подобны XYS3580, только минимальное напряжение 1,8 Вольт, а не 0,6.

Такие модели обычно имеют стандартные размеры, потому устройство легко переделать на более мощную без замены передней панели устройства.

При этом есть DC-DC модули питания без корпуса.

Но объединяет их не сходство характеристик, универсальное питание или стандартный корпус, а то, что здесь помимо простой регулировки тока и напряжения расширен функционал. Например, измерять выходную мощность, отданную емкость, поворачивать изображение на экране, настраивать порог срабатывания защиты.

Цифровые преобразователи напряжения

Среди популярных есть менее известные блоки, несправедливо забытые, хотя по-своему удобные, надежные в работе:

DPX6012S от YIYIELECTRONIC, 60 Вольт 12 Ампер, но кроме неё есть вариант 60 Вольт 5 Ампер и 32 Вольт 3 Ампер, индекс S означает управление с ПК.

ZXY-6005S производства MingHe, с напряжением 60 Вольт и током 5 Ампер. Как у DC-DC инверторов DPX существует три модели, все на 60 Вольт, но ток 5, 10 и 20 Ампер. Также, как у DPX индекс S это поддержка управления с компьютера.

Регулируемые преобразователи DPX6012S и ZXY-6005S

Регулируемые преобразователи фирмы RDtech серии DPS и DPH

Самым известным производителем регулируемых источником питания называют фирму RDtech, которая выпускает большое количество источников питания. Мало того, разработчики стараются прислушиваться к пользователям и предлагают обновления прошивок своих устройств.

Первые модели, где производитель скорее «тренировался», приводить смысла нет, а вот о последующих стоит рассказать подробно, они того стоят.

Стабилизаторы серии DPS и DPH. Сюда входят три основные модели, несколько их модификаций:

DPS3005, DPS5005, DPS8005 — компактные, скорее даже сверхкомпактные, понижающие стабилизаторы, выходной ток до 5 Ампер, напряжение 30, 50, 80 Вольт.

Цена отличается мало, то DPS8005 популярней.

Понижающие стабилизаторы DPS3005, DPS5005 и DPS8005

DPS3012, DPS3015, DPS5020 — понижающие конвертеры с выходным током 12, 15, 20 Ампер и напряжением 30, 50 Вольт. Первая модель считается устаревшей, вторая стоит почти как третья, потому лучше взять старший вариант — DPS5020.

Понижающие конвертеры DPS3012, DPS5015 и DPS5020

DPh4205, DPH5005 — повышающе-понижающие стабилизаторы с выходным током 5 Ампер и напряжением 32, 50 Вольт. Эти модули не сильно мощные, но позволяют проще подобрать подходящий блок питания. Для получения полной мощности надо использовать блок питания на 19-20 Вольт в первом случае и 30-32 во втором.

Повышающе-понижающие стабилизаторы DPh4205 и DPH5005
Все модели имеют много общего:

  1. Размер модуля передней панели
  2. Интерфейс управления, выбор настроек
  3. Термозащита, режимы ограничений по току/напряжению/мощности
  4. Подключение через USB или Bluetooth (опционально)
  5. Единая программа для управления с ПК или смартфона

Программа управляет стабилизатором, строит графики, задает несложные алгоритмы работы, например, автоматическое ступенчатое повышение напряжения или тока.

Программное обеспечение стабилизатора напряжения DPH5005

Регулируемые преобразователи фирмы RDtech серии RD60xx

Прорывом стал выпуск понижающих преобразователей серии RD60xx, в которую входят три модели — RD6006, RD6012, RD6018, все они имеют выходное напряжение до 60 Вольт и ток 6, 12, 18 Ампер. Ожидается выпуск RD6024 с током до 24 Ампер линейки Pro RD6006P, отличающаяся точностью измерения, установки параметров.

Все приборы подключаются к компьютеру через USB, с индексом W комплектуются модулем WiFi, а при желании докупается адаптер для подключения через промышленный интерфейс RS485.

Производитель опять не стал плодить разнообразие корпусов и выпустил все модели не только в одном дизайне, размере, а с одним принципом управления.

Понижающие преобразователи RD6006, RD6012 и RD6018

Корпус здесь заметно больше чем у предыдущей серии, но значительно больше стал дисплей, а также прямой выбор величины тока и напряжения.

Все модели этой серии дополнены необычной функцией, заряда аккумуляторов, причем с защитой от подключения в неправильной полярности. В отличие от обычных лабораторных блоков питания, при подключении аккумулятора к отдельной клемме включается режим заряда с полным отключением при падении тока до 10 миллиампер у модели RD6006 или до 100 миллиампер у моделей RD6012 и RD6018.

Но RDTech пошел еще дальше и теперь инвертор можно купить с корпусом.

Всего есть четыре типа корпуса, два для линейки DPS/DPH, имеющие небольшие отличия, два для линейки RD60xx, разного размера. Корпус собирает лабораторный программируемый блок питания буквально «из кубиков».

Разновидности корпусов для линейки преобразователей DPS/DPH и RD60xx

Регулируемые преобразователи фирмы Juntek

Отдельного упоминания заслуживает фирма Juntek, которая выпускает серию стабилизаторов напряжения с разными параметрами. Концепция знакомая, но имеет существенные отличия.

Распространенные модели имеют верхний лимит по напряжению в 60 Вольт, за исключением DPS8005, у которого 80 Вольт и серия ZXY60xx, которая хоть и имеет 60 в названии модели, но реально выдает 62 Вольт. Была еще модель ZXY12010 на 120 Вольт 10 Ампер, но её никто не видел и вряд ли теперь увидит, а жаль, хорошие преобразователи.

Фирма Juntek представляет ряд моделей:

  1. DPM8605, DPM8608, DPM8616, DPM8624, DPM8650, выходное напряжение 60 Dольт, ток 5, 8, 16, 24, 50 Ампер.
  2. DPH8909 и DPM8920, с напряжением до 96 Вольт и током 9 и 20 Ампер.

Линейка DPM примечательна моделями на 24, 50 Ампер, а серия DPH выходным напряжением до 96 Вольт.

Выглядят DC-DC конверторы аскетично, несколько кнопок, пара семисегментных дисплеев и четыре светодиода. Дизайн у всех одинаков, небольшое различие в месте установки вентилятора.

Стабилизаторы напряжения серии DPM и DPH

Но так как мы живем в эпоху компьютеров, то в данном случае производитель решил «не отбиваться от коллектива», все преобразователи подключаются к ПК. При этом без индекса они имеют только порт TTL, с индексом 485 — RS485, а если указано RF, то здесь добавлена внешняя панель с большим дисплеем, кнопками, энкодером, беспроводным подключением.

Подключение DC-DC конвертеров к ПК

Казалось бы, что на этом выбор ограничивается, но это не так. Если начать перечислять все что есть на рынке регулируемых преобразователей, то пока дойдешь до конца списка, успеют выпустить пару новых моделей.

Например, компактный, но устаревший преобразователь на базе XL4005E1 с парой индикаторов, регулировкой тока и напряжения.

Старенькая, но любопытная DP30V5A-L от RDtech, характеристики ничем не выделяются, но хитрость со съемными индикаторами выглядит необычно.

А как не сказать про отдельную серию разных регулируемых SEPIC модулей с питанием от USB и поддержкой QC, как например, ZK-DP2F. Преобразователь умеет регулировать напряжение, ограничивать ток — «лабораторник в кармане».

Конечно еще две интересные модели от фирмы Juntek, это мощный повышающий DC-DC стабилизатор B900W с током до 15 Ампер и малогабаритный понижающий B3603, как показанный ранее D3806 они все имеют съемную плату с индикатором и кнопками.

Регулируемые преобразователи напряжения

Особенности при выборе модуля питания DC-DC

Что важно знать и помнить при выборе регулируемого преобразователя?

Внутри это самый обычный инвертор, со всеми их тонкостями и нюансами, они также бывают понижающие, повышающие, универсальные, но первые встречаются гораздо чаще.

Надо помнить, что понижающим необходим запас по входному напряжению около 4-5 Вольт, повышающие и универсальные могут отдать полную мощность только при входном напряжении не ниже определенного предела.

Также при выборе следует учитывать следующие параметры:

  1. Диапазон выходного напряжения. У простых минимальное часто не от нуля, а от 0. 5-1.5 Вольт, максимальная планка часто 30-35 или 60 Вольт, реже 50 или 80. В большинстве задач хватает 35, но если разница в цене невелика, то лучше 50-60.
  2. Выходной ток. Здесь все зависит от сценария применения, чаще всего хватает 5-6 Ампер, иногда надо 10-12, больший ток нужен гораздо реже.
  3. Максимальная мощность обычно ограничена мощностью блока питания, который питает конвертер. Если он у вас уже есть, то можно исходить при подборе из его характеристик. Для понижающих все просто, ток по выходу у них не больше тока по входу, а по напряжению надо хотя бы 10% запаса. У некоторых моделей задается максимальная мощность. Например, RD6018 — даже при маломощном блоке питания получается на выходе полный ток или полное напряжение, но в любом случае с мощностью не более установленной.
  4. Индикация. Большой дисплей — это хорошо, но для эпизодического использования хватит и обычного семисегментного. Если планируете пользоваться им часто, лучше использовать полноценный дисплей.
  5. Дополнительный функционал. Здесь лучше смотреть по ситуации, кому-то надо иметь триггерную защиту, кому-то возможность заряда аккумуляторов с последующим автоотключением.
  6. Подключение к ПК. Аналогично предыдущему пункту, но важнее эргономика «местного» управления, так как им пользуются значительно чаще.

На этом все, дальше выбираем подходящую модель и помним, что «кормить» ваши устройства лучше хорошей «пищей».

Понижающие (понижающие) регуляторы | TI.com

Имея более 1000 уникальных устройств, вы можете выбрать наиболее полный в отрасли портфель высокоэффективных понижающих (понижающих) импульсных стабилизаторов постоянного/постоянного тока. Это обширное семейство продуктов включает в себя все типы понижающих импульсных регуляторов, начиная от гибкости микросхемы контроллера и заканчивая высокоинтегрированным и простым понижающим силовым модулем. От 1 В до 100 В на входе и от 50 мА до 420 А на выходе вы можете рассчитывать на то, что у нас есть понижающий регулятор напряжения, соответствующий требованиям вашей системы.

Поиск по категориям

Новые продукты

параметрический фильтр Посмотреть все продукты

ТПСМ82913Е ТПС543Б25Т

НОВЫЙ

Понижающие преобразователи (встроенный переключатель)

ТПС543Б25Т ПРЕДПРОСМОТР

Входное напряжение от 4 до 18 В, синхронный понижающий преобразователь SWIFT™ на 25 А в корпусе с улучшенными тепловыми свойствами (TEP)

прибл. цена (USD) 1ку | 3,33

LM5148 ТПС62901-К1 TPSM863257 LM5148-Q1

Тенденции мощности

Плотность мощности

Больше мощности, меньше места на плате. Это тенденция в приложениях на всех рынках, а также в нашем портфолио понижающих регуляторов. Подчеркнутое семейством понижающих стабилизаторов SWIFT™, наше портфолио устройств с высокой плотностью мощности отличается высокой степенью интеграции, набором высокопроизводительных функций и высоким выходным током в компактном корпусе с улучшенными тепловыми свойствами.

Модули питания высокой плотности — отличный выбор для питания сильноточных цифровых нагрузок, таких как ПЛИС и процессоры. Используйте наш инструмент для подключения к процессору, чтобы найти лучшие источники питания для вашей ПЛИС или процессора.

параметрический фильтр Найти все понижающие регуляторы удельной мощности стрелка вправо Найти PMIC для процессоров и FPGA

Рекомендуемые продукты для удельной мощности

НОВЫЙ ТПС543Б22 АКТИВНЫЙ Вход от 4 В до 18 В, расширенный режим тока, синхронный понижающий преобразователь SWIFT™ на 20 А

TPSM63603 АКТИВНЫЙ Высокая плотность, вход от 3 до 36 В, выход от 1 до 16 В, модуль питания 3 А

TPSM82823 АКТИВНЫЙ Вход 5,5 В, понижающий модуль на 3 А со встроенным дросселем в корпусе uSiP 2,0 мм × 2,5 мм × 1,1 мм

Низкие электромагнитные помехи

Снижение электромагнитных помех понижающего стабилизатора может стать серьезной проблемой для многих разработчиков источников питания. Устройства со встроенными технологиями снижения электромагнитных помех экономят время на разработку и помогают соответствовать таким сложным стандартам, как CISPR 25 Class-5. Ознакомьтесь с нашими рекомендуемыми понижающими регуляторами для работы с электромагнитными помехами.

параметрический фильтр Найти все понижающие стабилизаторы с низким уровнем электромагнитных помех стрелка вправо Ознакомьтесь с нашим учебным центром EMI

Рекомендуемые продукты с низким уровнем электромагнитных помех

ТПС62810-К1 АКТИВНЫЙ Автомобильный понижающий преобразователь 2,75 В в 6 В, 4 А в корпусе QFN со смачиваемыми сторонами 2 мм x 3 мм

LM25149 АКТИВНЫЙ Синхронный понижающий DC/DC-контроллер 42 В со сверхнизким IQ и встроенным активным фильтром электромагнитных помех

LMQ61460-Q1 АКТИВНЫЙ Автомобильный синхронный понижающий малошумный преобразователь 3–36 В, 6 А с низким уровнем электромагнитных помех и встроенными конденсаторами

Низкий ток покоя (IQ)

Понижающие стабилизаторы постоянного/постоянного тока со сверхнизким током покоя в режиме ожидания повышают эффективность при малой нагрузке и продлевают срок службы батарей в портативных устройствах и устройствах с батарейным питанием. Найдите некоторые из самых дешевых устройств I Q в нашем портфеле понижающих регуляторов ниже.

параметрический фильтр Найти все понижающие регуляторы с низким IQ

Рекомендуемые продукты для низкого тока покоя (IQ)

ТПС62840 АКТИВНЫЙ Ток покоя 60 нА (IQ), от 1,8 В до 6,5 VIN, высокоэффективный понижающий преобразователь 750 мА

LMR43620-Q1 АКТИВНЫЙ Автомобильный, от 3 до 36 В, 2-амперный синхронный понижающий стабилизатор с низким уровнем электромагнитных помех и низким IQ

НОВЫЙ LM25149-Q1 АКТИВНЫЙ Автомобильный синхронный понижающий DC/DC-контроллер на 42 В со сверхнизким IQ и встроенным активным фильтром электромагнитных помех

Низкий уровень шума и точность

Типичным импульсным стабилизаторам требуется LDO после стабилизатора для питания АЦП и AFE с высоким разрешением. Но с лучшими в отрасли характеристиками шума и пульсаций, TPS62912 и TPS62913 позволяют отказаться от этого малошумящего LDO в большинстве приложений, экономя площадь печатной платы и общие затраты при одновременном повышении эффективности системы.

параметрический фильтр Найти все малошумящие и прецизионные понижающие регуляторы

Рекомендуемые продукты для низкого уровня шума и точности

ТПС62912 АКТИВНЫЙ 17-VIN, 2-A малошумящий понижающий преобразователь с малыми пульсациями и встроенной компенсацией ферритового фильтра

ТПС62913 АКТИВНЫЙ 17-VIN, 3-A малошумящий понижающий преобразователь с малыми пульсациями и встроенной компенсацией ферритового фильтра

Ресурсы для проектирования и разработки

Инструмент для проектирования

WEBENCH® Power Designer

WEBENCH® Power Designer создает индивидуальные схемы электропитания в соответствии с вашими требованиями. Среда предоставляет вам комплексные возможности проектирования источников питания, которые экономят ваше время на всех этапах процесса проектирования.

Инструмент моделирования

PSpice® for TI инструмент проектирования и моделирования

PSpice® for TI — это среда проектирования и моделирования, помогающая оценить функциональность аналоговых схем. В этом полнофункциональном пакете для проектирования и моделирования используется модуль аналогового анализа от Cadence®. Доступный бесплатно PSpice для TI включает в себя одну из крупнейших библиотек моделей в (…)

Инструмент для проектирования

Программный инструмент Power Stage Designer™ для наиболее часто используемых импульсных источников питания

Power Stage Designer — это инструмент на основе JAVA, который помогает ускорить проектирование источников питания, поскольку он рассчитывает напряжения и токи для 21 топологии на основе данных, введенных пользователем. Кроме того, Power Stage Designer содержит инструмент для построения графиков Боде и полезный набор инструментов с различными функциями для проектирования источников питания (…)

Понижающие преобразователи

(встроенный переключатель) | TI.com

Поскольку понижающие (понижающие) преобразователи постоянного тока имеют контроллер с одним или несколькими встроенными полевыми транзисторами и внешним дросселем, они обеспечивают баланс гибкости и простоты использования. Просмотрите наш обширный портфель понижающих преобразователей постоянного тока в постоянный и используйте соответствующие инструменты проектирования для решения задач проектирования источников питания для любого приложения.

Выбор по номинальному входному напряжению

Тенденции мощности

Плотность мощности

Больше мощности, меньше места на плате. Это тенденция в приложениях на всех рынках, а также в нашем ассортименте понижающих преобразователей. Понижающие преобразователи высокой плотности — отличный выбор для питания сильноточных цифровых нагрузок, таких как ПЛИС и процессоры. Используйте наш инструмент для подключения процессора, чтобы найти лучшие продукты, дополняющие вашу ПЛИС или процессор.

параметрический фильтр Найти все понижающие преобразователи плотности мощности стрелка вправо Найти PMIC для процессоров и FPGA

Рекомендуемые продукты для удельной мощности

ТПС543620 АКТИВНЫЙ Вход от 4 В до 18 В, расширенный режим тока, синхронный понижающий преобразователь SWIFT™ на 6 А

ТПС62903 АКТИВНЫЙ Высокоэффективный понижающий преобразователь 3 В в 17 В, 3 A с низким IQ в корпусе QFN 1,5 мм × 2 мм

НОВЫЙ ЛМР43620 АКТИВНЫЙ Синхронный понижающий стабилизатор 3–36 В, 2 А с низким уровнем электромагнитных помех и низким IQ

Low EMI

Уменьшение электромагнитных помех понижающего преобразователя может стать серьезной проблемой для многих разработчиков источников питания. Устройства со встроенными технологиями снижения электромагнитных помех сокращают время проектирования, помогая обеспечить соответствие таким сложным стандартам, как CISPR 25 Class-5. Взгляните ниже на некоторые из наших новейших и лучших понижающих преобразователей для работы с электромагнитными помехами.

параметрический фильтр Найти все понижающие преобразователи с низким уровнем электромагнитных помех стрелка вправо Ознакомьтесь с нашим учебным центром EMI

Рекомендуемые продукты с низким уровнем электромагнитных помех

LMQ61460-Q1 АКТИВНЫЙ Автомобильный синхронный понижающий малошумный преобразователь 3–36 В, 6 А с низким уровнем электромагнитных помех и встроенными конденсаторами

ТПС62810-К1 АКТИВНЫЙ Автомобильный понижающий преобразователь 2,75 В в 6 В, 4 А в корпусе QFN со смачиваемыми сторонами 2 мм x 3 мм

LM61495 АКТИВНЫЙ Понижающий преобразователь на 10 А, оптимизированный для удельной мощности и низкого уровня электромагнитных помех

Низкий ток покоя (IQ)

Понижающие преобразователи постоянного/постоянного тока со сверхмалым током покоя в режиме ожидания повышают КПД при малой нагрузке и продлевают срок службы батарей в портативных устройствах и устройствах с батарейным питанием. Найдите некоторые из самых низких продуктов I Q в нашем портфеле понижающих преобразователей ниже, включая семейство маломощных преобразователей TPS62x с технологией управления DCS и самым низким в мире I Импульсный регулятор Q , TPS62840.

параметрический фильтр Найти все понижающие преобразователи с низким IQ

Рекомендуемые продукты для низкого тока покоя (IQ)

ТПС62840 АКТИВНЫЙ Ток покоя 60 нА (IQ), от 1,8 В до 6,5 VIN, высокоэффективный понижающий преобразователь 750 мА

LMR43620-Q1 АКТИВНЫЙ Автомобильный, от 3 до 36 В, 2-амперный синхронный понижающий стабилизатор с низким уровнем электромагнитных помех и низким IQ

LM61460 АКТИВНЫЙ Синхронный понижающий преобразователь от 3 В до 36 В, 6 А, с низким уровнем электромагнитных помех

Низкий уровень шума и точность

Типичным импульсным стабилизаторам требуется LDO после стабилизатора для питания АЦП и AFE с высоким разрешением. Но с лучшими в отрасли характеристиками шума и пульсаций, TPS62912 и TPS62913 позволяют отказаться от этого малошумящего LDO в большинстве приложений, экономя площадь печатной платы и общие затраты при одновременном повышении эффективности системы.

параметрический фильтр Найти все малошумящие и прецизионные понижающие преобразователи

Рекомендуемые продукты для низкого уровня шума и точности

ТПС62912 АКТИВНЫЙ 17-VIN, 2-A малошумящий понижающий преобразователь с малыми пульсациями и встроенной компенсацией ферритового фильтра

ТПС62913 АКТИВНЫЙ 17-VIN, 3-A малошумящий понижающий преобразователь с малыми пульсациями и встроенной компенсацией ферритового фильтра

Технические ресурсы

Руководство по выбору

Руководство по выбору

Краткое справочное руководство по понижающим преобразователям (версия B)

В этом кратком справочном руководстве рассматриваются устройства с входным напряжением до 100 В и выходным током до 40 А. .

документ-pdfAcrobat ПДФ

Видео серия

Серия видеороликов

Основы электроэнергетики — архитектуры понижающих регуляторов

В этой серии представлен обзор архитектур понижающих регуляторов, включая: многофазный, гистерезисный, COT, режим тока или эмулированный ток и режим напряжения.

Руководство по выбору

Руководство по выбору

Руководство по выбору преобразователей постоянного/постоянного тока SWIFT (версия G)

Встроенные МОП-транзисторы с низким сопротивлением во включенном состоянии, высокая точность регулирования выходного напряжения и расширенный набор функций позволяют понижающим преобразователям SWIFT™ питать самые современные устройства. DSP и FPGA в промышленности.

документ-pdfAcrobat ПДФ

Ресурсы для проектирования и разработки

Инструмент для проектирования

WEBENCH® Power Designer

WEBENCH® Power Designer создает индивидуальные схемы электропитания в соответствии с вашими требованиями. Среда предоставляет вам комплексные возможности проектирования источников питания, которые экономят ваше время на всех этапах процесса проектирования.

Инструмент моделирования

PSpice® for TI инструмент проектирования и моделирования

PSpice® for TI — это среда проектирования и моделирования, помогающая оценить функциональность аналоговых схем. В этом полнофункциональном пакете для проектирования и моделирования используется модуль аналогового анализа от Cadence®. Доступный бесплатно PSpice для TI включает в себя одну из крупнейших библиотек моделей в (…)

Инструмент для проектирования

Программный инструмент Power Stage Designer™ для наиболее часто используемых импульсных источников питания

Power Stage Designer — это инструмент на основе JAVA, который помогает ускорить проектирование источников питания, поскольку он рассчитывает напряжения и токи для 21 топологии на основе данных, введенных пользователем.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
