Конденсатор — это электрический элемент, который встречается в большинстве устройств, используемых в повседневной жизни. Его неисправность часто приводит к отказу устройства, препятствующему его использованию, к счастью, замена поврежденного конденсатора проста, а сама часть дешева и легко доступна. В статье я расскажу Что такое конденсатор? В какой бытовой технике установлены конденсаторы?Почему конденсаторы используются в бытовой технике?Как проверить конденсатор? Как проверить электролитический конденсатор?

Что такое конденсатор?

Конденсатор — это устройство, которое используется для накопления электроэнергии благодаря используемому в нем диэлектрику (не проводящий материал). На монтажных схемах он отмечен символом, напоминающим две большие буквы Т, расположенные на его стороне и обращенные друг к другу верхушками. С практической точки зрения, в случае отказа устройства из-за повреждения конденсатора, самый важный вопрос — как проверить, находится ли конденсатор в рабочем состоянии.

Если его визуальный осмотр не дает ответа на этот вопрос, вы должны измерить два наиболее важных параметра, которые определяют каждый конденсатор: емкость и последовательное сопротивление.

В какой бытовой технике установлены конденсаторы?

Хотя принцип работы конденсаторов всегда один и тот же, они используют разные диэлектрики (изоляторы). Поэтому с точки зрения конструкции конденсаторы делятся на керамические, фольговые и электролитические. В бытовой технике последние чаще всего встречаются, и их можно найти в каждом устройстве, оснащенном двигателем и электроникой. Поэтому конденсаторы устанавливаются в стиральные машины, посудомоечные машины , микроволновые печи, холодильники, компьютеры , телевизоры , радиоприемники, а также во многие другие устройства, используемые дома.

Почему конденсаторы используются в бытовой технике?

Конденсаторы в бытовой технике имеют две функции: пуск и защита от помех. Их использование в функции запуска связано с правильным запуском двигателя, а эффект помехоподавления обеспечивает электромагнитную совместимость электрических устройств. Что это значит. Большинство электрических и электронных устройств излучают помехи, среди прочего правильные параметры электрической сети. Конденсаторы подавления помех, или, точнее, фильтры подавления, в состав которых входят конденсаторы, играют двойную роль в устройствах: защитить устройство от помех от электросети, они работают в противоположном направлении и таким образом защищают сеть от помех, создаваемых устройствами, в которых они были установлены.

Как проверить конденсатор?

Как проверить пусковой и помехоподавляющий конденсатор в домашних условиях? Можно ли это сделать без использования специализированного оборудования? Почему важно выявить такой дефект вообще?

Единственный конденсатор, эффективность которого может быть оценена в некоторых случаях без использования каких-либо устройств, — это электролитический конденсатор. К сожалению, отсутствие повреждений других типов конденсаторов, а также электролитических дефектов в большинстве случаев можно оценить только путем измерения емкости и последовательного сопротивления.

Конечно, есть способы проверить работу конденсаторов, если у вас нет доступа к измерителю, который позволяет вам определять значение емкости и последовательного сопротивления, но для них все же требуется, по крайней мере, наличие омметра или других устройств (например, генератора постоянного тока и неоновой лампы), и эти методы могут быть ненадежными. Выявление неисправности, которая является неисправностью конденсатора, является важной проблемой только по экономическим причинам и для простого устранения неисправности.

Как проверить электролитический конденсатор?

В некоторых случаях поврежденный электролитический конденсатор значительно облегчает идентификацию его отказа из-за использования электролита в качестве изолятора. Этот тип конденсатора ведет себя как старая батарея, то есть «раздувается», и вы можете визуально обнаружить утечку электролита в нем. Такой конденсатор с выпуклым дном и загрязненный протекающим химическим веществом, конечно, должен быть немедленно заменен. Однако, если конденсатор выглядит визуально хорошо, остается только измерение.

Как проверить, не поврежден ли конденсатор? В случае конденсаторов с изоляторами, отличными от электролитов, и если визуальный осмотр не выявил каких-либо внешних признаков повреждения электролитических конденсаторов, следует провести измерения. Конденсатор работает нормально, если его емкость и последовательное сопротивление соответствуют номинальным. В противном случае, неисправность этого элемента и его необходимо заменить.

Как проверить конденсатор с помощью мультиметра? Если у нас нет доступа к счетчику, предназначенному для тестовых конденсаторов, мы можем использовать универсальный мультиметр с возможностью измерения емкости конденсаторов. Если он показывает значение емкости, которое не соответствует номинальному значению, указанному на измеряемом устройстве, мы можем быть уверены, что конденсатор поврежден. К сожалению, в том случае, если он указывает правильное значение емкости и мы не можем измерить последовательное сопротивление, мы не можем четко заявить, что конденсатор работает должным образом.

Лучше всего проверить конденсатор с помощью  тестера транзисторов. Все что нужно это вставить в него конденсатор и нажать кнопку, на экране будет показана емкость.
 Обзор тестера транзисторов LCD Mega328

Как проверить фильтр помех на стиральной машине

Необходимость проверить фильтр помех на стиральной машине возникает при проблемах с включением последней. Это конденсатор, полупроводниковая деталь, устанавливаемая на сетевой шнур и обеспечивающая подачу тока в агрегат. Если техника не реагирует на вставленную в розетку вилку, значит, пора провести тестирование ФПС. Осталось разобраться, как заметить и исправить неполадку.

Сначала обнаружим элемент

Чаще всего автомат не включается из-за сгоревшего конденсатора, но подтвердить догадку можно только после проверки ФПС. Чтобы провести диагностику сетевого фильтра, необходимо вынуть его из стиральной машинки. Добраться до него несложно:

• отключаем технику от электропитания, вынув шнур из розетки;
• перекрываем подачу воды в автомат;
• снимаем верхнюю крышку, открутив соответствующие болты на задней панели;
• заглядываем под крышку и ищем фильтр помех (это небольшая черная или белая округлая деталь, расположенная на сетевом шнуре).

Сетевой фильтр располагается под верхней крышкой в том месте, куда подходит питающий провод.

Для демонтажа конденсатора достаточно воспользоваться отверткой и освободить удерживающие его болты. Однако на глаз обнаружить неисправность детали получается не всегда – надежнее провести проверку с помощью мультиметра. Как это сделать, расскажем далее.

Приступаем к тестам

Диагностика фильтра начинается с визуального осмотра детали и подведенных проводов. В 98% случаях заметить признаки произошедшего возгорания несложно: об этом говорят оплавленная изоляция, темные пятна, запах гари и обугленные контакты. Если вокруг ФПС все чисто, нужно переходить к тестированию.

Проверить помехоподавляющий фильтр своими руками несложно:

• берем мультиметр и включаем его на режим «Зуммер»;
• цепляем щупы прибора к контактам конденсатора;
• оцениваем сопротивление на входе и на выходе (если на выходе напряжение отсутствует, значит, ФПС перегорел).

Фильтр помех неремонтопригоден – только замена.

Заменить сгоревший фильтр на новый просто: достаточно зафиксировать «коробочку» на посадочном месте парой болтов. Сложность возникает только в подборе аналога – его необходимо приобретать отдельно. Лучше не стараться искать деталь на замену по серийному номеру машинки или мощности. Куда быстрее и надежнее полностью демонтировать старый ФПС, принести в магазин и попросить подобрать похожий конденсатор. В таком случае вероятность ошибки близится к нулю.

После все просто: размещаем фильтр на старое место, фиксируем, возвращаем на место верхнюю крышку и подключаем технику к коммуникациям. Сразу оцениваем результат и включаем стиралку. Если панель загорается без проблем – все сделано правильно.

Как функционирует элемент?

Проверить и заменить фильтр помех несложно, но лучше не допускать его поломки. Без устранения причины новый конденсатор перегорит практически сразу и придется снова заниматься ремонтом.

Лучшей профилактикой будет понимание механизма работы ФПС, оценка рисков и вероятности повторения сбоя.

Перегорает фильтр из-за скачков напряжения. Дело в том, что идеальной электросети не существуют, а в России и СНГ перепады тока случаются очень часто. Ежегодно десятки тысяч электроприборов и бытовой техники «горят», и стиральные машинки не исключение. С последними ситуация усложняется чувствительными электронными модулями, которые безвозвратно выходят из строя даже при малейших сбоях.

ФПС перегорает из-за скачков напряжения в электросети.

Помехоподавляющий фильтр и был создан для устранения токовых перепадов. Его назначение – сглаживать скачки напряжения, беря на себя основной удар. Но если с легкими «волнениями» ФПС справляется, то с крупными перебоями нет. При резком подъеме или спаде ФПС не выдерживает и перегорает, экстренно вырубая систему.

Починить конденсатор нельзя – только заменить на функционирующий аналог. Но установка нового ФПС не решит проблему. Если в вашей электросети часто скачет напряжение, стоит подумать о включении в цепь мощного стабилизатора.



• Поделитесь своим мнением — оставьте комментарий

Помехоподавляющий конденсатор Samsung DA2700009G — FixPart

Помехоподавляющий конденсатор Samsung DA2700009G — FixPart

Главная > Продукты > Самсунг DA2700009G помехоподавляющий конденсатор

Оригинальный продукт

53,95 фунтов стерлингов

Проверьте, совместим ли этот продукт с вашим прибором
более 115 совместимых приборов

Выберите свой бренд Samsung Самсон

Где найти номер модели?

Клиенты дают нам 8,8 (2958 отзывов)

Защита покупателя TrustedShops

Гарантированная посадка

Гарантия возврата денег!

Производитель

Samsung

Тип продукта

Оригинал — Этот продукт произведен производителем оригинального продукта и имеет оригинальное качество.

Номера производителей

DA2700009G, DA27-00009G

Описание производителя

Катушка дросселя-эмиссионного фильтра:AW3-pjt,4MH,50*38

Категория продукта

90 002 Электрический компонент > конденсатор > помехоподавляющий конденсатор

Бренд(ы) бытовой техники

Samsung, Samson

Тип(ы) бытовой техники

Холодильник, Холодильник с морозильной камерой, Морозильник

Номер продукта

0005339203

У вас есть вопрос о помехоподавляющем конденсаторе Samsung DA2700009G?

Задайте вопрос по этому товару

Как работает FixPart?

1.

Введите марку и номер модели вашего прибора на нашем веб-сайте.

2.

Легко найти и заказать нужную запчасть.

3.

Быстрая доставка от 1 до 3 дней*

4.

Замените запчасть, и ваш прибор снова будет как новый!

Молодец! Благодаря вашему ремонту вы не только сэкономите деньги, но и сделаете личный вклад в зеленое будущее.

Нужна помощь с заказом или ремонтом? Свяжитесь с нами или посмотрите наши советы по ремонту.

FixPart использует файлы cookie. Когда вы продолжите, вы принимаете использование этого. Ознакомьтесь с нашей политикой конфиденциальности и использования файлов cookie для получения дополнительной информации. Закрыть

Конденсаторы для подавления радиопомех

Конденсаторы для подавления радиопомех

Вернуться к разделу Конденсаторы

«Вам нужна помощь?»

Отдел обслуживания клиентов Conrad

• 0043 50 90 70 — 2000

Полезная информация о помехоподавляющих конденсаторах

• Введение

• Что такое помехоподавляющий конденсатор?

• Какие типы и типы помехоподавляющих конденсаторов существуют?

• Критерии покупки помехоподавляющих конденсаторов — в чем смысл?

• Пример применения: Ремонт бытовых электроприборов

• Пример применения: перестаньте беспокоить мерцание светодиодной лампы

• MLCC — будущее конденсаторов для подавления помех

Введение

Подавление помех конденсаторы устанавливаются во многих электротехнических устройствах, что обусловлено их разносторонними задачами. С одной стороны, они отвечают за снижение помех радиоприема. Кроме того, они защищают устройство от скачков напряжения в сети и исключают воздействие на питающую сеть.

У всех конденсаторов есть одна общая черта: их основная конструкция. Они состоят из изолирующего диэлектрика и двух обращенных друг к другу токопроводящих металлических фольг. Конденсаторы могут выполнять разные функции. Например, вы можете действовать как накопители энергии или частотно-зависимые резисторы.

Одним из наиболее важных типов конденсаторов являются помехоподавляющие конденсаторы, так как они уменьшают сигналы помех. Что еще более важно, они защищают как ваше устройство, так и вас как оператора от перенапряжения. Далее конденсаторы для подавления помех будут еще ближе к вам.

Что такое помехоподавляющий конденсатор?

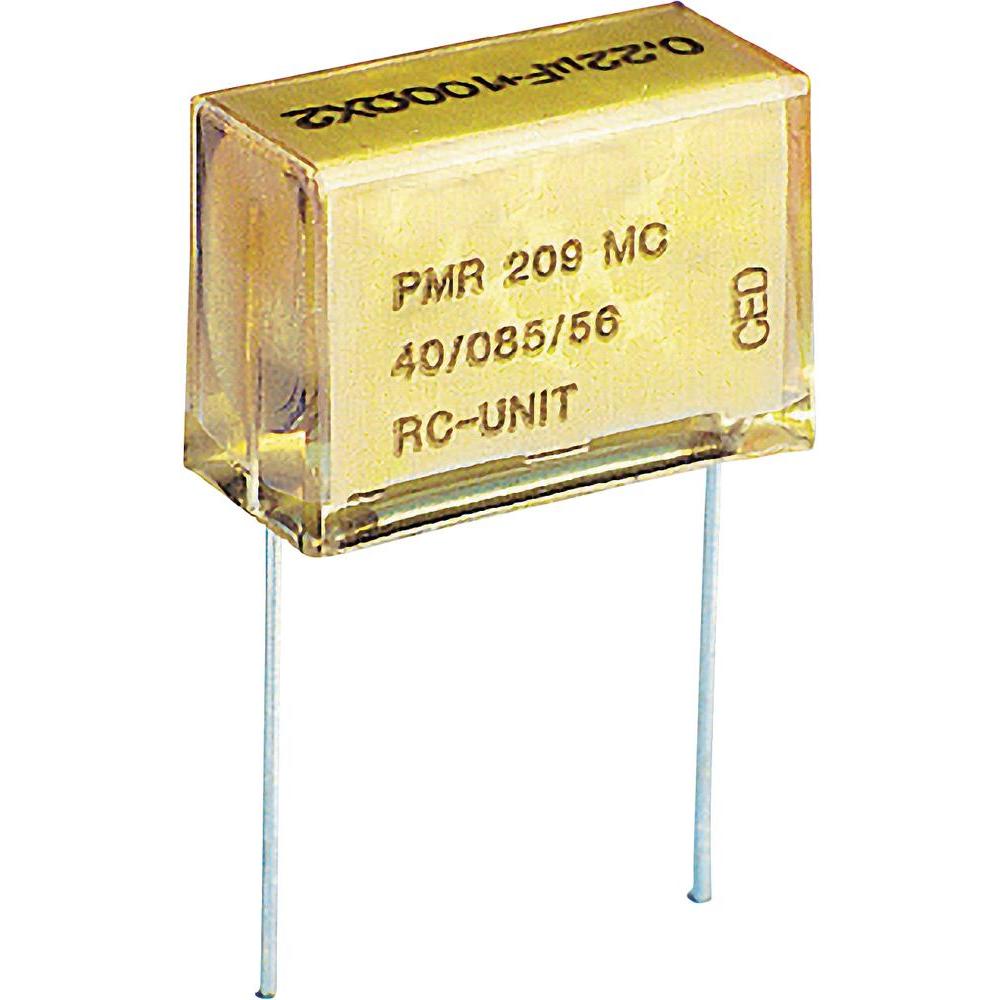

Конденсаторы для подавления помех, также известные как конденсаторы для подавления радиопомех , снижают до допустимый уровень сигналов высокочастотных помех, генерируемых во время работы электрических или электронных устройств. Они служат в качестве защиты устройства , демпфируя кратковременные перенапряжения со стороны сети (переходные процессы). Кроме того, они предотвращают нежелательных воздействий устройства на питающую сеть . Обычно используемые в качестве сетевых фильтров, к этим типам электрических конденсаторов предъявляются особые требования в отношении конструкции и надежности. Это необходимо для предотвращения отказа и, следовательно, опасного рабочего состояния.

Какие типы помехоподавляющих конденсаторов существуют?

Различают типы X, Y и XY, которые, в свою очередь, подразделяются на подклассы. Эта классификация осуществляется в соответствии с номинальным диапазоном напряжения, конструкцией изоляции и силой импульса. Подробная информация , указанный в IEC 60384-14. Наиболее важными подклассами являются X1 и X2 , а также классы Y1 и Y2 , поскольку они имеют диапазон номинального напряжения не менее 250 В и поэтому наиболее часто используются.


• X : используются между фазным и нулевым проводом или между двумя внешними проводами. Они защищают устройство от перенапряжения.
• Y : предназначен для работы между фазой и защитным проводом или нулевым проводом и защитным проводом. Этот тип отвечает за защиту оператора.
• XY : комбинированный тип , который включает типы X и Y в корпусе 210 Подкласс Пиковое напряжение импульса при работе Требуемый импульс прочность X1 от 2,5 до 4 кВ 4 кВ для C ≤ 1 мкФ X2 ≤ 2,5 кВ 2,5 кВ для C ≤ 1 мкФ

  Разделение типа Y на подклассы:

  Подкласс	Диапазон номинального напряжения	Требуемая сила импульса
  Y1	≤ 500 В~	8 кВ
  Y2	≥150 — ≤ 300 В~	5 кВ

  Обозначения MP, MKP, MKT и MLCC обозначают конструкцию конденсатора.

  • MP :
    электроды изготовлены из бумажных полосок, напыленных алюминием , которые свернуты в рулон со слоем изоляционной бумаги и пропитаны изоляционной смолой. Обычно устанавливаемая в металлический корпус, эта конструкция и по сей день обеспечивает наибольшую безопасность и надежность. Конденсаторы МП обладают так называемым эффектом самовосстановления .
  • МКП :
    алюминий-напыленный полипропиленовая пленка в пластиковом корпусе образует электроды и диэлектрик. Здесь тоже селф -лечебные свойства обычно присутствуют, а также высокая влажность и долговременная стабильность .
  • MKT :
    Электроды и диэлектрик образованы полиэфирной фольгой, напыленной алюминием. Конденсаторы MKT имеют пластиковые корпуса и хорошую влагостойкость в относительно компактной конструкции .
  • MLCC :
    Многослойные металлизированные керамические носители образуют электроды и диэлектрик в многослойных керамических конденсаторах. И проводные и 9Доступны конструкции микросхем 0011 SMT . Корпус состоит из монолитного керамического блока.



  Наш практический совет: самовосстановление в конденсаторах MP-/MKP

  Большие скачки напряжения могут привести к протеканию диэлектрика, что приведет к короткому замыканию. Если диэлектрик прошел, слой алюминия вокруг поврежденного участка испаряется из-за возникающей дуги. Этот эффект приводит к восстановлению изоляционных свойств, а не к полному выходу из строя.

  Критерии покупки помехоподавляющих конденсаторов – что это такое?

  При замене неисправных помехоподавляющих конденсаторов всегда следите за тем, чтобы – в дополнение к той же емкости (C) и номинальному напряжению (U) – снова использовался подкласс, установленный изготовителем. Например, подавляющий конденсатор Y1 нельзя заменять версией подкласса Y2! Стандарт IEC 60384-14 содержит дополнительную информацию по этому вопросу, и его необходимо соблюдать, чтобы избежать сбоев в работе и опасностей, связанных с поражением электрическим током. Разумеется, это относится и к разработчикам новых устройств и модернизационных решений.

  Дизайн ( осевой, радиальный, SMD) также заслуживает внимания: Правилен ли шаг сетки ( RM)? Достаточна ли длина соединительных проводов для типов с радиальными выводами и соответствует ли запасная часть размерам ? Кроме того, допустимый диапазон температур (T _min — T _max ) также должен соблюдаться для использования в более сложных условиях окружающей среды.
  Из соображений безопасности необходимо убедиться, что компоненты имеют необходимые контрольные отметки и соответствуют применимым стандартам. Если один из установленных помехоподавляющих конденсаторов не соответствует этим требованиям, освидетельствование всего устройства невозможно. Предлагаемые в нашем магазине помехоподавляющие конденсаторы отвечают высоким требованиям качества, отличаются надежностью и долговечностью.

  Краткий контрольный список

  Краткий контрольный список

  ---

  Пример применения 1: Ремонт электрических устройств

  Заранее: Всегда обращайте внимание на любые существующие претензии по гарантии. Гарантия производителя, как правило, аннулируется в случае вмешательства в работу устройства. Необходимо соблюдать известные правила техники безопасности в электротехнике.

  Неисправные помехоподавляющие конденсаторы в бытовой и офисной технике, а также в электроинструментах обычно обращают внимание на одну из следующих проблем:

  • Автоматический выключатель (миниатюрный автоматический выключатель) срабатывает при включении или включении устройства.
  • Автоматический выключатель дифференциального тока срабатывает всегда или время от времени.
  • Работа устройства вызывает раздражающие помехи – например, при радиоприеме – или соседние устройства нарушают свою работу.
  • Во время проверки электрического устройства в соответствии с DIN VDE 0701-0702 сопротивление изоляции между внешним(и) проводом(ами) и защитным проводом измерено слишком низко или контактный ток слишком велик.

  Это происходит из-за дефектов изоляции (короткое замыкание или повышенный ток утечки) или — в случае радиопомех — из-за сильного снижения емкости в результате старения или повреждения компонентов.





  Пример применения 2: Не беспокоить мерцание светодиодной лампы

  В частности, при использовании очень недорогих энергосберегающих ламп на светодиодах лампа часто мерцает или периодически мигает, когда она выключена.

  К этому нежелательному явлению, особенно ночью, часто приводит емкостная связь отдельных проводов, расположенных близко друг к другу в кабелепроводах бытовой установки. За это также могут быть ответственны более старые установки и выключатели с подсветкой, где находится небольшая лампа накаливания.

  Это может быть остановлено параллельным подключением помехоподавляющего конденсатора типа Х2 в питающей линии к лампе между фазным и нулевым проводом. В большинстве случаев достаточно емкости от 0,1 до 0,22 мкФ. Этот помехоподавляющий конденсатор лучше всего устанавливать в распределительной коробке, потому что здесь обычно достаточно места. Параллельная емкость конденсатора представляет минимальную емкостную нагрузку в сети 50 Гц и устраняет нежелательное реактивное напряжение. Кстати, дополнительных затрат на электроэнергию здесь опасаться не приходится.

  MLCC – будущее помехоподавляющих конденсаторов

  MLCC становится все более популярным благодаря множеству технических разработок. MLCC расшифровывается как Multilayer Ceramic Capacitor , на немецком языке: Многослойный керамический конденсатор .

  Их большим преимуществом является то, что они имеют более высокое отношение емкости к объему, чем пленочные конденсаторы. Это связано с конструкцией: монолитный керамический блок со спеченными внутренними электродами. Керамика — материал, который благодарен диэлектрику, так как очень устойчив к ударам. Это приводит к высокая проводимость, низкий импеданс и низкие значения ESR (эффективное последовательное сопротивление).

  Теперь вам интересно, в чем разница между обычными керамическими конденсаторами. Ответ лежит в диапазоне емкости: MLCC имеют диапазон емкости в нано- и микрофарадном диапазоне до нескольких сотен микрофарад .

  В контексте миниатюризации все большее значение приобретают конструкции микросхем для монтажа с использованием поверхностного монтажа.

  Преимущества:

  • Возможны миниатюрные размеры
  • Низкие диэлектрические потери
  • Нечувствителен к влаге
  • Нет полярности
  • Более надежный диэлектрик
  • Очень низкий импеданс 9010 7
  • Низкая стоимость

  Недостатки:

  • чувствительный к разрыву
  • Производительность зависит от температуры и предварительной нагрузки
  • Присутствуют мешающие шумы, так как присутствуют пьезоэлектрические свойства



  Часто задаваемые вопросы о помехоподавляющих конденсаторах

  • Можно ли вместо этого использовать обычный конденсатор?
    Нет, никогда не используйте обычный конденсатор, независимо от его типа, в качестве замены конденсатора для подавления радиопомех. Это представляет серьезную угрозу безопасности, так как в худшем случае может произойти даже пожар.
  • Можно ли просто удалить неисправный помехоподавляющий конденсатор без замены?
    Эта процедура не разрешена.
