Теперь мы сможем ответить на поставленный выше вопрос —как распространяются в ионосфере радиоволны.

Прежде всего нужно сказать, что волны разной длины распространяются по-разному.

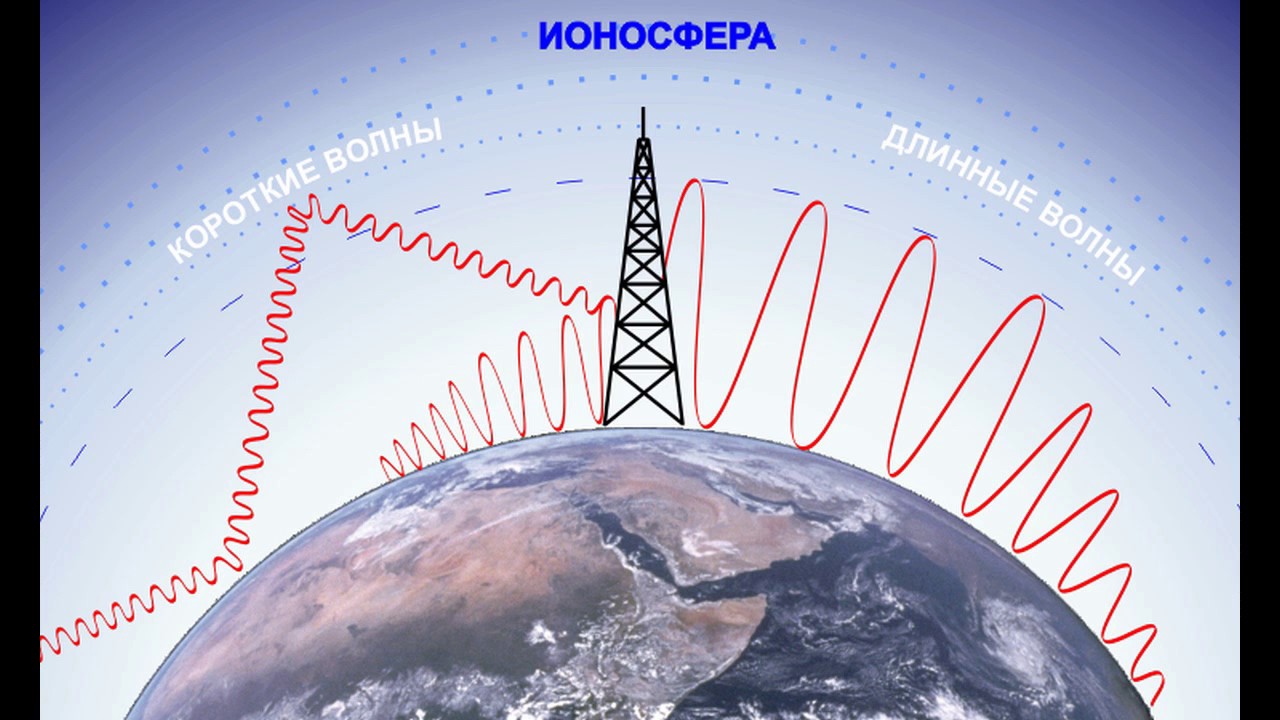

Короткие волны, например, преломляются в ионосфере, отклоняются от своего первоначально прямолинейного пути, искривляются и возвращаются на Землю.

Но степень преломления зависит в первую очередь от длины волны. Более длинные волны преломляются сильнее, более короткие — слабее. Дальше всего с помощью ионосферы распространяются короткие волны длиной от 8 до 15 м.

Представление о том, что чем короче волна, тем в меньшей степени она может «огибать» земной шар, не претерпело изменений. Действительно, путь короткой волны короток — он измеряется десятками километров. Далее начинается «мертвая зона». Поверхностные волны сюда не доходят, а преломленные в ионосфере возвращаются на Землю на большом расстоянии от передатчика за пределами «мертвой зоны», которая может измеряться сотнями километров. Но, пропутешествовав через ионосферу, волна не «успокаивается». Коснувшись Земли, она отражается от ее поверхности и снова устремляется к ионосфере, где отражается снова, и т. д.

Так, путем многократных отражений, радиоволна может несколько раз обогнуть земной шар.

По-иному ведут себя ультракороткие волны. Если сравнительно длинные волны преломляются в ионосфере, то волны короче 10—15 м пронизывают ее насквозь и безвозвратно уходят в межпланетное пространство. Из всех видов радиоволн ультракороткие волны стоят в спектре электромагнитных волн ближе всего к световым лучам, поэтому у них много сходства. Они почти не огибают земной поверхности и распространяются прямолинейно в пределах прямой видимости. Поэтому дальность действия ультракоротковолновых станций невелика. Однако нельзя сказать, чтобы эти волны были бесполезны для радиосвязи. Наоборот, их использование имеет много преимуществ.

Поскольку такие волны распространяются только в пределах прямой видимости, они не мешают работе других радиостанций, использующих те же волны и расположенных за горизонтом.

Поэтому уже на расстоянии 150—300 км можно устанавливать другую станцию, работающую на той же волне, — помех не будет. Это означает, что одна и та же частота может быть использована многократно, а общее количество радиостанций — во много раз увеличено.

Но есть еще одно обстоятельство, позволяющее работать на ультракоротковолновом диапазоне сразу огромному числу станций. Дело в том, что узкий диапазон волн длиной от 10 до 5 м охватывает полосу частот от 30 до 60 Мгц, т. е. 30 Мгц. В то же время весь диапазон длинных и средних волн (2000—200 м) соответствует частотам от 1,5 до 15 Мгц, т. е. всего 13,5 Мгц. Это значит, что чем короче волна, тем больше станций разместится на «одном метре».

Мы уже говорили о том, что частоты соседних радиовещательных станций отличаются друг от друга на 9—10 кгц. Отсюда следует, что для нормальной работы станции, т. е. для того, чтобы в полосу пропускания одной не «залезал» частотный спектр другой станции, полоса каждой должна быть несколько меньше, чем 9 кгц.

Поэтому ультракоротковолновый диапазон открывает для радиосвязи неограниченные возможности: его полоса частот составляет примерно 30 миллионов килогерц. В ней можно расположить в 1000 раз больше радиостанций, чем в диапазонах длинных, средних и коротких волн, вместе взятых.

Ультракороткие волны, называемые обычно УКВ, обладают еще одним интересным и важным свойством, которому они обязаны своей малой длиной и близостью к световым лучам.

Вспомним, что происходит в автомобильной фаре или прожекторе. Свет от лампочки, расположенной в фокусе рефлектора, собирается в узкий пучок лучей, который можно послать в любом направлении, причем яркость такого сфокусированного пучка намного превышает яркость лампочки.

Примерно то же самое можно проделать с радиоволнами УКВ диапазона. Можно построить зеркала-антенны, собирать и посылать радиоволны узкими пучками.

Построить такую антенну для длинных волн невозможно — слишком велики были бы ее размеры, так как диаметр зеркала должен быть намного больше длины волны. Чем меньше длина волны, тем легче создать направленную антенну, тем в более узкий и «яркий» пучок можно собрать радиоволны.

Эта особенность позволила успешно использовать ультракороткие волны в первую очередь для радиолокации, радиорелейной связи, телевидения и других областей, требующих направленного излучения.

И еще одно свойство выгодно отличает волны УКВ диапазона — малые помехи радиоприему. Этим, в частности, объясняется то, что в последние годы даже дешевые приемники наряду с обычными диапазонами снабжаются одним или несколькими ультракоротковолновыми диапазонами.

Самые короткие волны радиоспектра — миллиметровые — обладают всеми особенностями распространения УКВ, но, в отличие от них, сильно поглощаются атмосферой. Для волн короче 1 см туман, дождь, облака уже являются помехой и сильно ограничивают дальность распространения.

Правда, для некоторых длин волн имеются «окна» и более короткие волны ослабляются меньше, чем более длинные.

Волны короче 1 мм очень сильно затухают в атмосфере также за счет молекулярного поглощения. Только в области видимого света (длина волны около 1 микрона) появляется «оптическое окно».

Такие же «окна» имеются и в спектре инфракрасных (тепловых) лучей.

Таким образом, мы видели, что волны радиодиапазона ведут себя по-разному, обладают разными свойствами распространения, и поэтому каждый участок этого диапазона находит свое специальное применение там, где лучше всего могут быть использованы его особенности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Полярные сияния

Современные радиолампы

Что такое радиоволны?

А что собой представляют радиоволны? Образно представить можно, но мне захотелось узнать об этом явлении побольше. Сразу хочу сказать, что во всем прочитанном нет такого, что перевернет мир, или вас. Это статья что бы вспомнить, или чтобы узнать, если вы новичок,

Радиоволны делятся на частотные диапазоны это: длинные волны, средние волны, короткие волны, и ультракороткие волны.

Длинные волны. Волны этого диапазона называются длинными, поскольку их низкой частоте соответствует большая длина волны. Они могут распространяться на тысячи километров, так как способны огибать земную поверхность. Поэтому многие международные радиостанции вещают на длинных волнах.

Средние волны распространяются не на очень большие расстояния, поскольку могут отражаться только от ионосферы (одного из слоев атмосферы Земли). Передачи на средних волнах лучше принимают ночью, когда повышается отражательная способность ионосферного слоя.

Короткие волны многократно отражаются от поверхности Земли и от ионосферы, благодаря чему распространяются на очень большие расстояния. Передачи радиостанции, работающей на коротких волнах, можно принимать на другой стороне земного шара.

Ультракороткие волны (УКВ) могут отражаться только, от поверхности Земли и потому пригодны для вещания лишь на очень малые расстояния. На волнах УКВ-диапазона часто передают стереозвук, так как на них слабее помехи.

Вот на рисунках вверху волна изображена в виде полосы, а вот как она выглядит на самом деле.

Длинные волны — — — — — Короткие волны
150-300 кГц — — — — — 2300-26 100 кГц
(1000 — 2000 м) — — — — — (11 — 130 м)

Средние волны — — — — — Ультракороткие волны
525 — 1700 кГц — — — — — 87 — 108 МГц
(180 — 570 м) — — — — — (2,5 — 3,5 м)

Ну ладно допустим, все это поняли, поговорим о передатчиках и антеннах.

Передатчик излучает радиоволны модулированными, т. е. измененными так, что они несут звуковой сигнал.

Модуляция. Чтобы радиоволны несли сигнал звуковой частоты, их модулируют этим сигналом. Модуляция бывает двух видов: амплитудная (АМ) и частотная (ЧМ). О модуляции ниже.

Амплитудная — — — — — Частотная
модуляция — — — — — модуляция

Антенна. В антенне под воздействием радиоволн возникают электрические колебания той же частоты, что и у радиоволны. Скажем, антенна расположена в верхней части башни передающего радиоцентра. Электрический ток, проходящий по антенне то вверх, то вниз, возбуждает радиоволны, которые расходятся во всех направлениях. Передающие антенны устанавливают на возвышенных местах, чтобы увеличить дальность передачи.

Здесь упоминалось слово частота, если кто-то забыл то:

Частота — это число повторений чего-либо в единицу времени. Частота волны — это число ее максимумов, проходящих за одну секунду через фиксированную точку. Частота измеряться в герцах (Гц). Один герц — это одно повторение в секунду.

Расскажу об Амплитуде, так как это надо знать, чтобы понять АМ и ЧМ.

Амплитуда — это максимальное отклонение от положения равновесия при колебаниях.
Так, амплитуда волны, бегущей по поверхности воды, равна высоте ее гребня над поверхностью.

Амплитудная модуляция.
При такой модуляции изменяют амплитуду несущей волны в соответствии с напряжением сигнала звуковой частоты. Амплитуда несущей волны увеличивается, когда увеличивается напряжение сигнала звуковой частоты, и уменьшается, когда уменьшается это напряжение. До модуляции несущая волна имеет постоянные амплитуду и частоту. Ее частота намного больше звуковой частоты.

Частотная модуляция.
При такой модуляции изменяют частоту несущей волны в соответствии с напряжением сигнала звуковой частоты. Частота несущей волны увеличивается при увеличении напряжения этого сигнала и уменьшается при его уменьшении. При частотной модуляции меньше помех, но радиостанции приходиться работать в УКВ-диапазоне. Это связано с тем, что частота несущей волны должна быть во много раз больше звуковых частот.
