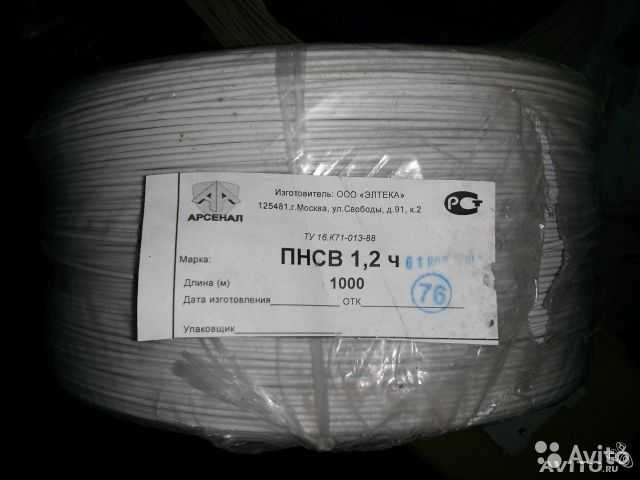

Провод ПНСВ | Расшифровка, технические характеристики, описание

Доступные маркоразмеры

Наличие

ВсеНа складе

Поле не заполнено

Ко-во жил

Поле не заполнено

Сечение жил

Сбросить фильтр

Расшифровка размера
по названию

АРкВнг(A) 2х120

2 жилы

120 мм сечение

/16-10

	№	Сечение	Цена без НДС	Наличие
	1	ПНСВ 4	уточните у менеджера *	на удаленном складе
	2	ПНСВ 3,4	уточните у менеджера *	на удаленном складе
	3	ПНСВ 3	уточните у менеджера *	на удаленном складе
	4	ПНСВ 2,7	уточните у менеджера *	на удаленном складе
	5	ПНСВ 2	уточните у менеджера *	на удаленном складе
	6	ПНСВ 1,6	уточните у менеджера *	на удаленном складе
	7	ПНСВ 1,4	уточните у менеджера *	на удаленном складе
	8	ПНСВ 1,3	уточните у менеджера *	на удаленном складе
	9	ПНСВ 1,2	уточните у менеджера *	на удаленном складе
	10	ПНСВ 6	уточните у менеджера *	на удаленном складе
	11	ПНСВ 1,1	уточните у менеджера *	на удаленном складе
	12	ПНСВ 5	уточните у менеджера *	на удаленном складе
	13	ПНСВ 1	уточните у менеджера *	на удаленном складе

Провод используется для обогрева объектов нефте- и газопромышленности, железобетона и монолитного бетона при неподвижной прокладке, а также для нагревателей, которые устанавливаются на полу. Рассчитан на применение при напряжении до 1 кВ постоянного тока или 0,38 кВ переменного тока частотой 50 Гц.

Расшифровка маркировки

• П — расшифровка позволяет определить вид кабельных изделий как провод;
• Н — назначение — для нагрева;
• С — материал изготовления жилы — сталь;
• В — поливинилхлоридная изоляция.

Элементы конструкции

1. Однопроволочная круглая стальная жила.
2. Изоляционный слой выполнен из полиэтилена или ПВХ пластиката

Технические и эксплуатационные параметры

Технические характеристики изделия соответствуют заявленным при эксплуатации в температурном диапазоне от –60 до +50 °С. Наибольшая температура в эксплуатационный период может равняться +80 °С.

Прокладку кабеля допускается проводить при температуре окружающей среды выше –15 °С. В ходе монтажа требуется следить, чтобы радиус его изгиба был равен 5 наружным диаметрам и более. Минимальное значение — 25 мм. Проложенные проводники должны находиться на расстоянии друг от друга минимум в 15 мм, не допускается их взаимное соприкасание или пересечение.

Изделия предназначены для работы как в повторно-кратковременном, так и в длительном режиме.

Подводить электропитание к секции нагрева необходимо «холодными» концами. Участки, где провод соединяется с «холодным» концом желательно вывести вне зоны обогрева. Соединение рекомендуется выполнять путем пайки с использованием медного проволочного бандажа, с помощью гильз или клеммных коробок. Кроме того, можно задействовать любой другой способ при условии, что будет обеспечена надежность соединения в период эксплуатации.

Чтобы тепловое поле было равномерным, смонтированную проводку следует покрывать фольгой из металла толщиной от 0,2 до 0,5 мм.

Возможно изготовление секций нагрева из 2 или 3 отрезков кабеля.

Электросопротивление изоляции изделий составляет минимум 1МОм на 1 км длины при 15-25 °С.

Срок эксплуатации по гарантии — 2 года.

Минимальный период службы — 16 лет.

Уточнить цены на провод ПНСВ, изучить технические характеристики, описание и сферы применения, рассчитать стоимость доставки в свой регион и заказать нужные маркоразмеры вы можете, выбрав необходимую марку в каталоге.

Наличие на складе: провод ПНСВ

Для уточнения наличия позвоните или оставьте заявку на сайте:

Провод ПНСВ

Цена за метр: провод ПНСВ

Стоимость рассчитывается индивидуально (зависит от объема заказа, текущих акций, региона доставки), для уточнения точной цены необходимо оставить заявку.

Купить провод ПНСВ оптом или в розницу вы можете, оставив заявку на сайте или позвонив по телефону. Заказы принимаются через сайт круглосуточно, обработка заказов производится по будням с 9-00 до 18-00.

Затрудняетесь в выборе? Менеджеры нашей компании профессионально ответят на все интересующие Вас вопросы, помогут подобрать товар, максимально удовлетворяющий вашим требованиям, и подберут оптимальный вариант доставки в Пермь.

Способы оплаты: Условия и порядок оплаты индивидуальны. Работаем как по предоплате, так и с отсрочкой платежа. Только безналичный расчет. Подробнее в разделе Оплата.

Способы доставки: Любым видом транспорта в любую точку РФ и стран СНГ транспортными компаниями, подробнее в разделе Доставка. Уточнить о вариантах доставки в ваш регион вы можете по бесплатному телефону 8-800-301-32-25 или заказав обратный звонок.

Как сделать заказ

Вы делаете заказ

Мы обрабатываем заявку

Вы оплачиваете

Мы доставляем кабель

Добавить в корзину кабель ПНСВ

Заказ может быть оформлен от 1 метра

Маркоразмер

Провод ПНСВ 4Провод ПНСВ 3,4Провод ПНСВ 3Провод ПНСВ 2,7Провод ПНСВ 2Провод ПНСВ 1,6Провод ПНСВ 1,4Провод ПНСВ 1,3Провод ПНСВ 1,2Провод ПНСВ 6Провод ПНСВ 1,1Провод ПНСВ 5Провод ПНСВ 1

Что думают о нас клиенты

«В ходе совместной работы организация проявила себя как высокопрофессиональная организация, с наличием высококвалифицированных специалистов, оперативно и качественно решающая поставленные задачи»

Директор ООО «Рускаб» Власов В. Н.

«Вся заказываемая кабельная продукция поставляется вовремя, с требуемой документацией. Хотим отметить грамотную логистику компании, большой ассортимент продукции, а также профессиональные консультации менеджеров.»

Начальник отдела маркетинга, логистики и стройиндустрии ЗАО «Электрощит» Хамматова Н.М.

«В ходе работы своевременно решались все возникающие проблемные вопросы. На протяжении всей работы менеджер компании проводил консультации, выдавал рекомендации по тщательному подбору продукции, принимая во внимание пожелания и требования заказчика»

Директор ООО «Промтекс» Бакиев Р. Ш.

Таблица сечений провода ПНСВ 0,38. Расчет мощности жилы по ГОСТ.

Таблица сечений провода ПНСВ 0,38. Расчет мощности жилы по ГОСТ. Коды ОКП:

35581304

Таблица сечений провода ПНСВ — 0,38кВ, (мм²)

• ПНСВ 1х1
• ПНСВ 1х1,2

• ПНСВ 1х1,4
• ПНСВ 1х1,6

• ПНСВ 1х2
• ПНСВ 1х3

• ПНСВ 3
• ПНСВ 2

• ПНСВ 2х1

Конструкция провода ПНСВ — 0,38кВ

1. Токопроводящая жила – однопроволочная, изготовлена из стальной оцинкованной проволоки. Допускается изготавливать токопроводящую жилу из стальной неоцинкованной проволоки (ПНСВ (неоцинкованная)).
2. Изоляция – из ПВХ пластиката или полиэтилена номинальной толщиной 0.8 мм.

Расшифровка провода ПНСВ — 0,38кВ

Х1 Х2*Х3 Х4
Х1 — Буква П — провод, Н — нагревательный, С — стальная жила, В — изоляция из ПВХ пластиката.
Х2 — количество жил.
Х3 — сечение жилы (в мм²).
Х4 — ГОСТ или ТУ.

Например: ПНСВ 1х1,0 Техническое Условие завода производителя.

Применение провода ПНСВ — 0,38кВ

• Провода предназначены для обогрева при фиксированном монтаже объектов нефтяной и газовой промышленности, монолитного бетона и железобетона, а также для напольных нагревателей при напряжении до 380 В переменного тока номинальной частотой 50 Гц или постоянного тока до 1000 В.

Технические характеристики провода ПНСВ — 0,38кВ

Таблица основных характеристик провода ПНСВ — 0,38кВ,

Вид климатического исполнения – УХЛ по ГОСТ 15150-69.
Диапазон температур эксплуатации:	от -60 до +50°С
Максимально допустимая температура эксплуатации:	+80°С
Прокладка проводов должна проводиться при температуре окружающей среды, не ниже:	-15°С
Провода стойки к воздействию воды и 20- процентного водного раствора поваренной соли или 30-процентного раствора щелочей Са(ОН)2 или NaOH.
Радиус изгиба проводов при монтаже, не менее:	5 наружных диаметров
Минимальный радиус изгиба:	25 мм
Смонтированные провода не должны пересекаться или прикасаться друг к другу, расстояние между проводами, не менее:	15 мм
Режим работы проводов:	повторно-кратковременный или длительный
Подводка питания к нагревательной секции осуществляется «холодными» концами, места соединения нагревательного провода и «холодного» конца рекомендуется выводить за пределы обогреваемой зоны.
Соединение «холодного» конца с нагревательными проводами рекомендуется производить методом пайки с применением бандажа из медной проволоки, посредством клеммных коробок или гильз.
Допускается любой другой метод, обеспечивающий надежность соединения при эксплуатации.
Для достижения равномерности теплового поля смонтированные провода рекомендуется покрывать металлической фольгой толщиной:	0.2-0.5 мм
Допускается изготовление нагревательных секций из 2-3 отрезков проводов, при этом соединение токопроводящих жил отрезков может производиться любым способом, обеспечивающим качество соединения.
Электрическое сопротивление изоляции проводов, пересчитанное на 1 км длины и измеренное при температуре 20±5°С, не менее:	1 МОм
Срок службы, не менее:	16 лет
Общее время работы под нагрузкой должно быть не более 35% от суммарного времени эксплуатации.
Гарантийный срок эксплуатации:	2 года со дня ввода в эксплуатацию

Авторизация Регистрация Забыли пароль?

Anget конкретный кабель PNSV: rencana numpuk lan техника

Anget rencana seko PNSV кабель beton kang bakal diterangake ing ngisor iki, digunakake nalika apa njobo ing mangsa. манипуляции kuwi perlu kanggo alesan петь nalika nelukake suhu kurang solusi alon wiwit gain kekuatan, iku mung banyu wiwit nguripake menyang es. закалка манех сака бетон алесан поет карья ньерет кангго мингу лан саси, инг каджаба ику, ана камунгкинан поет десаин ора ндарбени кекуватан поет тепат бакал крошить диенгго.

Ing asas operasi saka kabel

кабель конкретных технологий PNSV anget dumunung ing kasunyatan sing sadurunge wiwitan casting ing dijupuk kabel perlu salib-bagean lan kaku wis glethakaken, lan banjur diwutahake. Banjur кабель с kepasang ing. Aja wedi иен kualitas beton bakal ngganti ing pangaribawa saka suhu dhuwur, umpluk ora katon minangka retak sawise ngruwat, nging proses ngruwat ora bakal mandheg, определяющий куранг суху, kang bakal nyedhiyani desain ngalangi lan dipercaya.

fitur Технический кабель kanggo konkrit

wire kanggo panas PNSV konkrit biane wis sawetara fitur khusus. biane saiki-mbeta dirijen iki, kang wis nutupi изолирующий. поливинилхлорид полиэфира утава. Налика диаметрипун пуника 1,2 мм, нангинг падха каро сопротивление рата-рата 0,15 Ом/м. Sampeyan bisa nggunakake aplikasi kasebuting sawetara suhu -60- + 50 ° C. Ing operasi, saiki uga padha kanggo 14-16 ампер.

Укладка bisa digawa metu ing -25- + 50°C. Sadurunge mundhut sampeyan kudu nemtokake cara akeh kabel bakal digunakake, supaya kanggo 1 м ³ сака солуши куду 55 м.

Winter panas konkrit kabel PNSV Ramung aman, wiwit produksi produk ditampa jampel kualitas kanggo nyegah geni. Ana meh ora bebaya sing urip bakal сломанный, iku cukup kuwat. или привести в действие кабель anggere iku ora bakal bisa, погруженный в воду. Йен ора, sampeyan bakal diobong metu amarga tambah saiki. Nanging, ing Serat ora wedi kuwi, amarga lagi dumadi saka kabel liwat salib-bagean nyengsemaken, каламбур дади-дисебут заканчивается kadhemen. Lagi digawe saka APV-4, дава максимум 1 м.

Scope panggunaan

Metode saka panas kabel beton PNSV melu kemampuan kanggo nggunakake ora mung ing lebet nagari, nanging uga ing skala industri. Kadang iku diprodhuksi instalasi

dhasar lan пейджер.

Нганакаке инсталаси кабель

Пенанганан кабель гаве катут каро джаваб тангунг джаваб. Sadurunge miwiti прозы mbikak, Iku perlu kanggo nerbitaké lumahing saka lebu lan manca obyek sing ditrapake kanggo sing unsur sing bisa ngrusak kabel. Ing Course saka iku penting kanggo mesthekake yen kabel wis ora mbengkongaken. Apike kanggo nindakake mbikak полукруг, nanging ora kawangun ing wilayah kothong. Минангка чара нампук палинг прасаджа туминдак ула.

Sawise ngopering perlu kanggo ngati-ati. Дади, ана петь ареп owah-owahan ing voltase, kanggo entuk гол iki sampeyan pengin aplikasi стабилизатор, digunakake kabel mung ngobong metu lan mbusak iku ora bakal bisa.

rencana anget kabel konkrit PNSV ana ing artikel. Sawise sampeyan ngleksanakake ing laku, sampeyan bisa gawé lan isi sambungan, kang melu, суммирующий munggah kabel menyang sumber daya. Dianjurake kanggo nggunakake nalika nyambungake trafo. Minangka aturan, ахли menehi rekomendasi nggunakake stasiun kanggo merek panas SPB-40, SPB-80.

Sambungan bisa digawe dening rong rangkaian listrik, pisanan kang diarani «lintang», nalika kaloro — «треугольник». Ing kasus kaping kalih, kabel ing kabel dipérang Dadi 3 bagean witjaksono lan saben kabel interfaceing ing podo karo. Устанавливает kawangun kudu disambungake simpul 3 lan disambungake menyang terminal stasiun 3rd.

Tambahan saka anget-up

Sadurunge miwiti yes sampeyan kudu ngerti anget konkrit kabel PNSV.

Sajrone periode pisanan, solusi bakal digawe panas, mangkono неприемлемо mundhaké suhu luwih saka 10 ⁰ C канго рон джем. Periode liyane sing ora diiringi dening munggah ing suhu luwih saka 80 ⁰ C. Ing tataran Окончательное охлаждение ing. Ing kasus iki, banget, ora kudu Rush lan nyuda ngirim ora luwih saka 5 ⁰ C siji jam.

Anget kabel PNSV beton kang rencana numpuk kang kasebut ing kéné, ora akeh bedo saka teknologi sistem sing soyo tambah «lantai anget». Каджаба ику, кабель ики биса дади мелу нампа ики гол. Nanging, система iki kudu Ramung sethitik, возведение кабеля mesin ingkang ndamel benter saka lembaran, nalika ndhuwur sistem kudu direksa Dening jampel.

Biaya kabel panas

Sadurunge mundhut sampeyan kudu ознакомьтесь с ценами dhewe karo kabel. Инг вилаях касебут биса биая инг чара, нангинг рега сабен тетеп панггах, ику ингатасе канго 2 рубля. / M. Sampeyan ora kudu tuku produk tanpa ngecek apa cocok kanggo standar negara diadegaké, supaya kabel wis diprodhuksi miturut standard 12.1.013-78.

Nganakake Processing konkrit sawise anget

Akeh tukang pemikiran apa iku bisa kanggo ngapusi nglereni utawa ngebur konkrit sawise kang hasil kekuatan. Jeksa Agung bisa ngetokake iki disebabake kasunyatan sing ing wektu sing nolak rancangan anget isih ora nampa kekuatan bahan. Nanggepi pitakonan iki positif, nanging karo sayetara leladen. Cut, sanadyan iku bisa, nanging iku ora biso ditompo kanggo gawé kejut. Solusi paling cocok ing kasus iki tumindak minangka panggunaan alat diamond. Дади, иен sampeyan nggunakake karya ing фаза iki saka ngebur mirah, ing bolongan ing Gain sudhut Gamelan konkrit, lan retak bakal ora kelakon. Menapa malih, иен kanggo pengeboran awak beton определение dicokot mirah, banjur ngganti alat ing wektu katup ngatasi ora duwe петь tengen kanggo dikiataken konkrit.

Rekomendasi pakar

Anget konkrit rencana PNSV kabel mbikak kang ing artikel bisa diprodhuksi определение намотки dhisikan ing pigura baja, mangkono iku perlu kanggo njamin anané напряженность. Sampeyan mung bisa lay antarane unsur logam pigura. Sampeyan kudu eling sing kabel ora tutul ing lumahing опалубка ing, protrude saka awak saka beton sawise заливка banget ora ngirim.

Kabel panas bisa diinstal mung sawise mbikak saka pigura pitulungan wis digawe, iku ora perlu kanggo miwiti nindakaké pakaryan iki lan nganti wektu kuwi minangka unsur ditempelake ora katon ing papan struktur enclosing. karya Сварка kudu uga Rampung Dening Wektu Iku. Anget kabel PNSV beton kang numpuk rencana wis ditampilake ing tokoh, ora terus sawise ngruwat solusi ing 50%.

Ing panas kang Emanates saka inti kudu bisa kanggo anget solusi kanggo 40-800 ⁰ C. Periode nganti dicampur достигает kekuatan lengkap, bakal humanantung karakteristik saka obyek, lanbiane njupuk bab telung dina. stasiun anget-up kudu maneh opera-kanggo garis cendhak utawa dawa. Langkah antarane kabel ngirim ora luwih saka 15 мм.

kabel konkrit pitungan PNSV anget представил ing artikel, nanging pelaksanaane Panjenengan ora menehi sukses lengkap. Sawise kabeh, iku penting kanggo njupuk menyang akun teknologi instalasi sing dimaksudaké kanggo ngilangi kabel kontak utawa nyebrang iku. Supaya bisa kanggo ngontrol suhu ing solusi saka structur затоплен, iku perlu kanggo nggawe bolongan khusus. Kita ora kudu miwiti proses anget nganti wayahe nganti solusi sing wis kebak glethakaken, awit iku kang nalisir alasan keamanan, ing Kajaba iku, iku bisa ngrusak kabel. Iku luwih ngandel ing mbeta metu profesional karya kuwi, instalasi kabel diiringi kangelan tartamtu lan mbutuhake овладение навыками туминдака манипулирования kuwi.
