Содержание:

  • Постоянный ток
  • Обозначение рода тока и напряжения
  • Буквенные обозначения употребляемых в электротехнике величин
  • Обозначения постоянного и переменного тока: AC и DC ток
  • Что означает AC и DC на панели мультиметра?
  • Обозначение генераторов постоянного тока после внедрения в производство серии 4ГПЭ(М)
  • Обозначение переменного тока
  • Обозначение постоянного и переменного электрического тока
  • Расшифровка обозначений на мультиметре

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ⚡️#3 Переменный и постоянный ток. Частота тока. В розетке есть + и — !

Постоянный ток


Каждый домашний мастер и начинающий электрик при выполнении электромонтажных работ пользуется специальными схемами. Для того чтобы правильно прочитать любую из них, необходимо знать все значки и символы, в том числе обозначение постоянного и переменного тока. Эта символика присутствует на корпусах большинства современных измерительных аппаратов, позволяющих определять значение всех основных электрических параметров. Отличительной особенностью постоянного тока является его направленность. От этого свойства и происходит наименование этого тока DC, который присутствует в солнечных панелях, всех типах сухих батареек и аккумуляторах, предназначенных для питания маломощных потребителей.

В некоторых технологических процессах, таких как дуговая электросварка, электролиз алюминия или электрифицированный железнодорожный транспорт, необходим постоянный ток DC с высоким значением силы. Чтобы его создать, необходимо выпрямить переменный или воспользоваться любым из генераторов постоянного тока. Переменный ток AC, в отличие от постоянного, способен к изменению своего направления и величины.

Существует параметр, известный как мгновенное значение переменного тока, определяемое в конкретный момент времени. Частота, с которой изменяется направление тока, составляет 50 Гц, то есть данная перемена происходит 50 раз в течение одной секунды. Переменный ток AC может быть однофазным или трехфазным. В первом случае необходимо только два провода: основной и дополнительный, он же обратный. Именно по основному проводнику протекает электрический ток, а обратный считается нулевым проводом.

Трехфазное переменное напряжение вырабатывается соответствующим генератором тока AC. В этом процессе участвуют три обмотки, каждая из которых является своеобразной однофазной электрической цепью. Между собой они сдвинуты по фазе под углом градусов. Благодаря данной системе электроэнергией могут быть обеспечены сразу три сети, независимые друг от друга.

Для этого понадобится уже порядка шести проводов — трех прямых и трех обратных. При необходимости дополнительные провода возможно соединить между собой и получить в итоге общий проводник, называемый нулевым или нейтральным. В этом случае проводники переменного тока на схемах обозначаются символами L1, L2, L3, а нулевой провод — буквой N.

Общепринятое обозначение постоянного и переменного тока нашло свое отражение в различных измерительных приборах, в том числе и на мультиметре. Вся необходимая символика наносится на лицевую панель того или иного устройства.

Это позволяет измерить именно тот параметр, который необходим в данный момент. Например, если на шкале выставлено положение АС, в этом случае можно проводить измерение значения переменного тока. Как правило, такие приборы предназначены для работы в электросетях с обычными напряжениями или вольт.

Существуют модели с рабочими режимами в пределах В и выше. Если же мультиметр выставлен напротив отметки DC, то рабочий режим аппарата станет соответствовать постоянному току.

В этом положении замеряется ток на аккумуляторах, батарейках и других источниках питания, вырабатывающих постоянный ток. В данном режиме требуется непременно соблюдать полярность полюсов. Диапазон измерений обычно составляет от нуля до нескольких тысяч вольт, в зависимости от характеристик конкретной модификации устройства.

Введение в электричество. Проводка и заземление. Освещение интерьера. Альтернативная энергия. Видеонаблюдение и домофоны. Щиты, шкафы и боксы. Электрические счетчики. Розетки и выключатели. Антенна и интернет. Реле, контакторы, датчики. Вентиляторы, конвекторы.

Электрические измерения. Теплые полы и термостаты. Трансформаторы тока. Книги по электрике. Радио- и электротеника.

Услуги электрика в Москве и области. Электромонтаж квартир и домов. Обозначение постоянного и переменного тока. Содержание: Как обозначаются различные токи Обозначения токов в измерительных приборах Видео Каждый домашний мастер и начинающий электрик при выполнении электромонтажных работ пользуется специальными схемами.

Как обозначаются различные токи По своим специфическим качествам электрический ток разделяется на два основных типа: Постоянный ток. Обозначается прямой линией —. Кроме того, используются символы DC — Direct Current, которые переводятся как постоянный ток.

Переменный ток. Обозначения токов в измерительных приборах Общепринятое обозначение постоянного и переменного тока нашло свое отражение в различных измерительных приборах, в том числе и на мультиметре. Как подключить УЗИП — схемы подключен Трансформаторы силовые. Обязанности электрика. Электро схемы. Электрика Введение в электричество Проводка и заземление Освещение интерьера Альтернативная энергия Электромонтаж Бытовая техника Провода и кабели Видеонаблюдение и домофоны Щиты, шкафы и боксы Электрические счетчики Автоматы, УЗО, Диф Розетки и выключатели Освещение Антенна и интернет Светодиоды Электроинструмент Реле, контакторы, датчики Вентиляторы, конвекторы Электрические измерения Теплые полы и термостаты Трансформаторы тока Электродвигатели Предохранители Книги по электрике Видеокурсы Электробезопасность Автоэлектрика Радио- и электротеника Полы и потолки разное.


Обозначение рода тока и напряжения

Среди радиолюбителей большой популярностью пользуются варисторы. Они применяются практически во всех электронных устройствах и позволяют усовершенствовать некоторые приборы. Для использования в схемах следует понять принцип работы варистора, а также знать его основные характеристики. Кроме того он, как и любая деталь, обладает своими достоинствами и недостатками, которые нужно учитывать при построении и расчете электрических схем. Варистор varistor является полупроводниковым резистором, уменьшающим величину своего сопротивления при увеличении напряжения. Условное графическое обозначение УГО представлено на рисунке 1, на котором изображена зависимость сопротивления радиокомпонента от величины напряжения.

Ток постоянный. Ток переменный, общее обозначение. Неразборное соединение. Разборное соединение. Контактное разъемное соединение.

Буквенные обозначения употребляемых в электротехнике величин

В положении AC мультиметр измеряет переменный ток, это стандартные электрические сети на V или V, возможно некоторые модели способны работать в диапазоне V и более. Мультиметр измерительный прибор для измерения тестирования, или проверок связанных с электричеством. Постоянный ток, это ток который «течёт» в одном направлении для примера можно привести автомобильный аккумулятор, он выдаёт постоянный ток , то есть в слове «постоянный» есть вся информация. Если на неких приборах есть буквы «АС» это означает что они работают от переменного тока. При работе с мультиметром, если работаете с постоянным током «DC», важно соблюдать полярность при подключении щупов прибора, правда смотря какой мультиметр, это правило больше для стрелочных приборов есть ещё и цифровые, с жидкокристаллической индикацией мультиметры. Режимы работы тестера предназначены для проведения измерения постоянного и переменного напряжения. Постоянный ток DC Direct current все время движется в одном направлении, поэтому его полярность всегда одинакова. Устройствами выработки постоянного тока являются батарейки типа AA, AAA, аккумуляторы в сотовых или автомобилях. Но называется так группа та именно благодаря этим самым аббревиатурам. AC — переменный ток, DC — постоянный.

Обозначения постоянного и переменного тока: AC и DC ток

Устройство защитного отключения отличаются конструкцией, внутренним устройством электромеханические и электронные , родом дифференциального тока утечки, значением выдержки времени и защитой тока утечки в однофазных или трехфазных сетях. Род тока утечки может быть не только чисто синусоидальным 50 Гц, он может быть также пульсирующим постоянным или непрерывным постоянным. Вид дифференциального тока утечки зависит от места возникновения неисправностей. Например, нарушение изоляции сетевого провода устройства, пробой диодов выпрямительного блока электротехники и утечка пульсирующего постоянного тока по нагару, на корпус прибора и т.

Перечень основных производимых марок электродов, их назначение и область применения.

Что означает AC и DC на панели мультиметра?

Для успешной работы с электроустройствами требуется не только умение справляться с различными задачами по монтажу и ремонту, но и умение читать и понимать электрические схемы. Для унификации и облегчения понимания все элементы схем стандартизированы. Разные государства, а, порой, и разные предприятия могут иметь частично или полностью свою систему обозначений. Справедливости ради стоит отметить, что различия в обозначениях тока несущественны и большой путаницы практически никогда не возникает. Напряжение питания или ток имеет две основополагающие характеристики: величину и частоту.

Обозначение генераторов постоянного тока после внедрения в производство серии 4ГПЭ(М)

Информация подготовлена отделом по защите прав потребителей управления по потребительскому рынку и развитию предпринимательства Администрации г. Администрация города. Публичные слушания Конкурсы Муниципальные услуги Администрации города Смоленска Муниципальный заказ Туризм Общественное самоуправление Защита прав потребителей Исполнительные производства по кап. Как расшифровать обозначения на электроприборах? Маркировка Примеры Значение Комментарий русская междунар. В вольт. Прибор может работать при различных напряжениях. Вт ватт кВт кило- ватт.

Условно принято считать (общепринято), что электрический ток в.

Обозначение переменного тока

Постоянный ток является разновидностью однонаправленного тока. Однонаправленный ток англ. Часто можно встретить сокращения DC от первых букв англ.

Обозначение постоянного и переменного электрического тока

ВИДЕО ПО ТЕМЕ: КАКОЙ ТОК ЛУЧШЕ? ПОСТОЯННЫЙ ИЛИ ПЕРЕМЕННЫЙ ТОК?

Что такое электрическая мощность? Электрическая мощность обозначается при написании формул латинской буквой Р и измеряется в ваттах Вт или на латинице W, киловаттах кВт или kW , мегаваттах МВт или MW и так далее. Электрическая мощность равна произведению напряжения и тока:. Различают следующие виды электрической мощности, которые, соответственно, по-разному обозначаются:.

Таблица 6г: Наименование Обозначение 1. Постоянный ток, основное обозначение Примечание.

Расшифровка обозначений на мультиметре

Переменный ток , в отличие от тока постоянного , непрерывно изменяется как по величине, так и по направлению, причем изменения эти происходят периодически, т. Чтобы вызвать в цепи такой ток, используются источники переменного тока, создающие переменную ЭДС, периодически изменяющуюся по величине и направлению. Такие источники называются генераторами переменного тока. На рис. Прямоугольная рамка, изготовленная из медной проволоки, укреплена на оси и при помощи ременной передачи вращается в поле магнита. Концы рамки припаяны к медным контактным кольцам, которые, вращаясь вместе с рамкой, скользят по контактным пластинам щеткам. Рисунок 1.

Мультиметр — один из самых необходимых и многофункциональных приборов электрика. Наверняка все помнят, как на уроках физики в школе измеряли напряжение вольтметром, сопротивление — омметром, силу тока — амперметром. Так вот, мультиметр воплотил в себе все эти измерительные приборы, а также несколько других, о которых чуть ниже расскажем подробнее.


Как обозначается переменный ток на Мультиметре?

Переменное напряжение также измеряется в Вольтах. Аббревиатура “ACV”, либо, как в предыдущем случае, сокращение “V~” – обозначение на мультиметре, расшифровка – “v” – напряжение, знак “~” — переменное.

ACV (англ. alternating current voltage — напряжение переменного тока) — измерение переменного напряжения. … DCA (англ. direct current amperage — сила постоянного тока) — измерение постоянного тока.

Единица измерения силы тока — ампер (А). Единица измерения плотности тока — ампер на квадратный миллиметр (А/мм2). В замкнутой электрической цепи постоянный ток возникает под действием источника электрической энергии, который создает и поддерживает на своих зажимах разность потенциалов, измеряемую в вольтах (В).

Обозначается прямой линией (—). Кроме того, используются символы DC – Direct Current, которые переводятся как постоянный ток. Переменный ток.

Постоянное напряжение или ток обозначаются аббревиатурой DC, что означает Direct current. На схемах и электроприборах принято также указывать постоянное напряжение простой ровной линией (—). Значок переменного напряжения записывается в виде несколько иной аббревиатуры ( – AC.

Постоянный ток: Обозначение (—) или DC (Direct Current = постоянный ток). Переменный ток: Обозначение (~) или AC (Alternating Current = переменный ток).

Постоянный ток (DC) все время движется в одном направлении, из-за чего его полярность всегда одинакова. Переменный ток (AC) половину времени движется в одном направлении и половину – в другом.

hFE — это сокращение, обозначающее « усиление прямого тока гибридного параметра , общий эмиттер » , и это мера усиления постоянного тока переходного транзистора. Таким образом, на мультиметре он указывает режим, в котором измеритель может измерять (возможно, грубо) HFE транзистора.

Мультиметр – это универсальный прибор для измерений. Измерений напряжения, тока, сопротивления, а так же проверки провода на обрыв. Для каждого из этих измерений можно использовать специальные измерительные инструменты, такие как: омметр, амперметр, вольтметр.

Измерение постоянного тока и напряжения чаще всего производится щитовыми приборами магнитоэлектрической, а при измерении высоких напряжений — электростатической и ионной систем.

Для трехфазной электрической сети характерен переменный ток. … Кроме того, постоянный ток используется для передачи по высоковольтным линиям больших мощностей электрической энергии.

Постоянный ток — это ток, который у вас в телефонном аккумуляторе или батарейках. Он называется постоянным, потому что направление движения электронов не меняется. Зарядные устройства трансформируют переменный ток из сети в постоянный, и уже в таком виде он оказывается в аккумуляторах.

Как тестировать трехфазные двигатели переменного тока ~ Изучение электротехники

Как проверить трехфазные двигатели переменного тока

Ниже приведены основные этапы проверки исправности трехфазного двигателя переменного тока:
(a) Общие проверки
(b) Проверка целостности и сопротивления заземления
(c) Проверка источника питания
(d) Проверка целостности обмотки двигателя переменного тока
(e) Испытание сопротивления обмотки двигателя переменного тока
(f) Испытание сопротивления изоляции
(g) Испытание при рабочем токе

Общие проверки


Для трехфазного двигателя выполните следующие действия:

(1) Проверьте внешний вид двигателя. Проверьте на предмет обгорания, повреждения корпуса или охлаждающего вентилятора или вала.
(2) Вручную проверните вал двигателя, чтобы проверить состояние подшипника. Следите за плавным и свободным вращением вала. Если вал вращается свободно и плавно, возможно, подшипник в хорошем состоянии, в противном случае рассмотрите возможность его замены, ремонта или проведения дополнительной диагностики.
(3) Как и при любом испытании и осмотре, паспортная табличка двигателя содержит ценную информацию, которая поможет установить истинное состояние двигателя. Внимательно изучите заводскую табличку и сравните значения теста рабочего тока (см. ниже) со значением 9 на заводской табличке.0021

Проверка целостности и сопротивления заземления
С помощью мультиметра измерьте сопротивление между корпусом двигателя (корпусом) и землей. Хороший двигатель должен показывать менее 0,5 Ом. Любое значение больше 0,5 Ом указывает на неисправность двигателя. Может потребоваться дальнейший поиск и устранение неисправностей

Проверка источника питания
Для трехфазных двигателей ожидаемое напряжение для системы 230/400 В составляет 230 В между фазой и нейтралью и 400 В между каждой из трехфазных линий питания. С помощью мультиметра убедитесь, что на двигатель подается правильное напряжение. Убедитесь, что клемма питания находится в хорошем состоянии. Проверьте соединительную планку на клемму (U, V и W). Для трехфазных двигателей тип соединения — звезда (Y) или треугольник 9.0021

Проверка целостности обмотки двигателя переменного тока
С помощью мультиметра проверьте непрерывность обмотки двигателя от фазы к фазе (от U к V, от V к W, от W к U). Каждая фаза должна иметь непрерывность, если обмотка в порядке. Если какая-либо конкретная фаза не проходит тест на непрерывность, ваш двигатель, вероятно, сгорел.
Пожалуйста, посмотрите, как идентифицировать трехфазные обмотки для правильной идентификации обмотки. U, V, W — европейское обозначение обмотки.

Проверка сопротивления обмотки двигателя переменного тока
Проверьте сопротивление обмотки двигателя или показания в омах с помощью мультиметра или омметра для межфазной клеммы (от U до V, от V до W, от W до U). Показания в омах для каждой обмотки должны быть одинаковыми (или почти одинаковыми). такой же). Помните, что три фазы имеют одинаковые обмотки или почти одинаковые!

Проверка сопротивления изоляции
Отсутствие сопротивления изоляции электродвигателя является одним из первых признаков того, что двигатель вот-вот выйдет из строя. Для трехфазного двигателя сопротивление изоляции обычно измеряется между каждой обмоткой или фазой двигателя и между каждой фазой двигателя и корпусом двигателя (землей) с помощью тестера изоляции или мегомметра. Установите настройку напряжения тестера сопротивления изоляции на 500 В. Проверьте от фазы к фазе (от U до V, от V до W, от W до U). Проверьте между фазой и корпусом двигателя (землей) (от U до E, от V до E, от W до E). Минимальное испытательное значение сопротивления изоляции двигателя составляет 1 МОм (1 МОм). См., как измерить сопротивление изоляции электродвигателя

Проверка рабочего тока
При работающем двигателе проверьте ток полной нагрузки (FLA) с помощью подходящего измерителя или, что предпочтительнее, клещей на измерителе и сравните с паспортной табличкой FLA. Отклонения от номинального FLA могут означать проблемы с тестируемым двигателем.

Новое сообщение Старый пост Главная

Как пользоваться мультиметром: ремонт цепи

В статье этого месяца мы покажем вам, как пользоваться мультиметром.

Этот проект и все мероприятия Geek Pack Hack должны осуществляться подходящим взрослым, который самостоятельно оценивает риски и постоянно контролирует своих детей.

Мы живем в мире, где электроника повсюду. Они соединяют нас и творят чудеса, которые поколение назад было бы немыслимо.

А иногда ломаются.

Их выбрасывают и, возможно, заменяют.

Вы когда-нибудь мечтали выяснить, почему перестала работать любимая детская игрушка? Или, может быть, вы пытались подключить простую схему, но не смогли заставить загореться чертову лампочку?

Может быть, вы думали, что должен быть какой-то способ выяснить, почему эта маленькая путаница проводов ведет себя не так, как должна?

Вот тогда мы выломаем мультиметр (он же вольтметр)!

Поначалу они могут показаться сложными, но с небольшим руководством ими действительно легко пользоваться.

Мы продемонстрируем это с помощью мультиметра Fluke 322, который подобен и работает так же, как и большинство других сопоставимых мультиметров.

Мы покажем вам составные части мультиметра и покажем, как использовать его различные функции.

Затем мы покажем вам, как использовать мультиметр для диагностики проблемы с загадочной цепью.

Мы покажем, как использовать мультиметр для проверки напряжения, как использовать мультиметр для проверки сопротивления и как использовать мультиметр для проверки целостности цепи.

Прежде чем приступить к работе, если вы еще не знакомы с основными понятиями электроники, вы можете прочитать этот пост об электрическом токе, сопротивлении и напряжении.

Вот все, что вам нужно, чтобы освоить мультиметр и взять под контроль эти проблемные цепи!

Вы можете посмотреть наш видеоурок здесь и подписаться на наш канал YouTube, чтобы быть в курсе новых проектов.

Все также объясняется ниже (но вы должны посмотреть, если хотите увидеть, что в конце делает таинственная схема!).

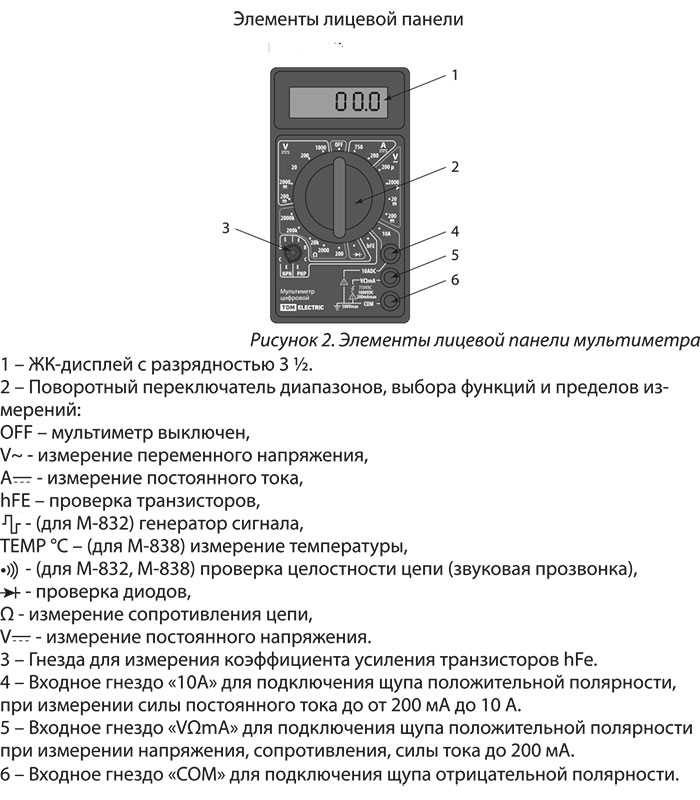

Органы управления на мультиметре

Циферблат на мультиметре позволяет вам выбрать, что вы хотите измерить. Просто поворачивайте циферблат до тех пор, пока маленькая точка на циферблате не совпадет с функцией, которую вы хотите использовать.

В вверху с прямой и пунктирной линиями указывает напряжение постоянного тока (DC).

Волнистая линия V обозначает переменный ток.

Постоянный ток — это ток, который течет только в одном направлении, например, из батареи. Наши дома, с другой стороны, подключены к переменному току, который меняет направление много раз каждую секунду.

Продолжая движение вниз по циферблату, мы видим установку для измерения сопротивления, обозначенную подковообразным символом омега (Ω).

Далее буква A с волнистой линией — это настройка для измерения переменного тока, которая выполняется с помощью большого красного зажима в верхней части мультиметра. Поскольку наши проекты питаются от постоянного тока батареи, мы не будем это демонстрировать в этом посте.

Конечное положение шкалы выключает мультиметр.

Кнопка фиксации фиксирует показания дисплея.

Гнезда внизу предназначены для подключения щупов, которые мы прикасаемся к разным частям цепи. Они могут подключаться прямо — красный к красному и черный к черному.

Как использовать мультиметр для диагностики проблем с цепью

Расходные материалы

Измеритель Fluke 323

Электроника для проверки, например аккумуляторов, резисторов, медных проводов и электронных цепей.

Шаги

Шаг 1: Как использовать мультиметр для проверки напряжения

Шаг 2: Как использовать мультиметр для проверки сопротивления

Шаг 3: Как использовать мультиметр для проверки целостности цепи

Шаг 1: Как использовать мультиметр для проверки напряжения

Чтобы продемонстрировать, как использовать мультиметр для проверки напряжения, мы можем измерить напряжение батареи.

(И в следующий раз, когда вы не будете уверены, разряжена ли батарея, вы будете знать, как это проверить!) не нужно указывать диапазон измеряемого напряжения. Эти причудливые модели имеют автоматический выбор диапазона.

Итак, просто установите циферблат на напряжение постоянного тока (V с прямой линией). Затем прикоснитесь красным щупом к положительной клемме аккумулятора, а черным щупом к отрицательной клемме.

Мы измерили напряжение аккумуляторной батареи с двумя батареями типа Double A, соединенными последовательно. Поскольку каждая батарея типа А имеет напряжение 1,5 вольта, общее напряжение должно быть 3 вольта.

Как видите, счетчик показывает 3 вольта, как мы и ожидали.

С этим мультиметром не проблема, если мы поменяем местами щупы и подключим красный к минусу, а черный к плюсу. Если мы подключим щупы в обратном порядке, мы получим отрицательные 3 вольта.

Шаг 2: Как использовать мультиметр для измерения сопротивления

Чтобы использовать мультиметр для измерения сопротивления, мы начинаем с поворота циферблата на настройку сопротивления (символ омега в форме подковы, Ω).

Для недорогой модели также необходимо указать диапазон, но для этого измерителя Fluke этого не требуется.

Мы продемонстрируем, как это сделать, используя резистор Snap Circuits с четкой маркировкой 100 Ом.

Если мы прикоснемся щупами к каждому концу резистора, конечно же, мы увидим, что наши показания соответствуют ожидаемому сопротивлению.

Шаг 3: Как использовать мультиметр для проверки непрерывности

Мы можем измерять сопротивление не только резисторов.

Фактически, так мы можем проверить непрерывность цепи.

Если мы ожидаем, что где-то в цепи есть обрыв, мы можем измерить сопротивление в разных местах цепи, чтобы определить, где плохое соединение.

Если сопротивление достаточно низкое для прохождения электрического тока, мультиметр издаст звуковой сигнал.

При разрыве цепи между щупами мультиметр не подает звуковой сигнал.

На этой схеме мультиметр издал звуковой сигнал, когда мы коснулись щупов в этих точках:

И он также издал звуковой сигнал, когда мы коснулись щупов в этих точках:

Но щуп не издал звукового сигнала, когда мы коснулись его в эти точки:

И когда Эрик осмотрел проблемное место, он обнаружил, что мальчики вставили кусок ленты между разъемами цепи, чтобы разорвать цепь!

Вытащив ленту и соединив части вместе, Эрик смог починить цепь.
