Термостаты с элементом Пельтье

Производитель:A.KRÜSS Optronic

Отправить запрос

Рубрики

Оборудование

---

Описание

A.KRÜSS предлагает два термоэлектрических циркуляционных термостата со встроенной технологией Пельтье для внешнего контроля температуры.

Элемент Пельтье — это термоэлектрический преобразователь, принцип действия которого базируется на эффекте Пельтье — возникновении разности температур при протекании электрического тока.

Циркуляционные термостаты PT80 и PT31 — самые маленькие термостаты в мире применяемые для  различных  задач контроля температуры в лаборатории. Они были разработаны для контроля температуры небольших количеств образца.

Приборы подходят для работы с негорючими жидкостями (вода или смесь воды и гликоля)

Благодаря своим небольшим габаритам данные термостаты не занимают много  места в лаборатории.

Технические характеристики

Характеристики	Модель PT31	Модель PT80
Диапазон температуры:	от +8 до +35°C	от+5 до +80 ° C
Погрешность температуры:	±0. 2°C	±0.1°C
Разрешение:	0.1°C	0.1°C
Производительность насоса:	20 л/ч	60 л/ч
Макс. давление насоса:	2000 Па	11000Па
Мощность охлаждения:	20 Вт	40 Вт
Мощность нагревания:	30 Вт	120 Вт
Электроснабжение:	100 – 240 В	100 – 240 В
Класс защиты (DIN EN 61140)	III	III
Электронный энтерфейс	RS-232	RS-232
Тип дисплея	ЖК матричный дисплей	RGB TFT дисплей
Разрешение экрана	2 ряда по 16 столбцов в каждом	320 х 240 пикселей
Размер экрана	57,7 х 11,8 мм	72,4  х 54,7 мм
Размеры (Ш х Д х В):	80 x 140 x 210 мм	170 х 225 х 244 мм
Вес:	1. 5 кг	2,7 кг (без сетевого адаптера и сетевого кабеля)

Области применения

• Контроль температуры малых объемов образцов в аналитических, химических лабораториях
• Контроль температуры рефрактометров, поляриметрических кювет и вискозиметров (при использовании адаптера)
• Контроль температуры в спектроскопии UV/VIS

Эффективное и экологически чистое охлаждение конденсаторов (например, конденсаторов Liebig или обратного холодильника) в процессах термического разделения

Поделиться:

Элемент Пельтье

Все вы знаете, что с помощью электрического тока можно нагревать какие-либо предметы. Это может быть паяльник, электрочайник, утюг, фен, различного рода обогревашки и тд. Но слышали ли вы, что с помощью электрического тока можно охлаждать? «Ну а как же, например, бытовой холодильник» — скажите вы. И будете не правы. В бытовом холодильнике электрический ток  оказывает только вспомогательную функцию: гоняет фреон по кругу.

Содержание статьи

Что такое элемент Пельтье

Но существуют ли такие радиоэлементы, которые при подаче на них электрического тока вырабатывают холод? Оказывается существуют ;-). В 1834 году французский физик Жан Пельтье обнаружил поглощение тепла при прохождении электрического тока через контакт двух разнородных проводников. Или, иными словами,  в этом месте наблюдалась пониженная температура. Ну и как положено в физике, чтобы не придумывать новое название этому эффекту, его называют в честь того, кто его открыл. Открыл что-то новое? Отвечай за базар)). С тех пор зовется такой эффект эффектом Пельтье.

Ну и как тоже ни странно, элемент, который вырабатывает холодок, называют элементом Пельтье. Элемент Пельтье — это термоэлектрический преобразователь, принцип действия которого основан на эффекте Пельтье — возникновении разности температур при протекании электрического тока. В англоязычной литературе элементы Пельтье обозначаются TEC (от англ. ThermoElectric Cooler — термоэлектрический охладитель).

Практический опыт с элементом Пельтье

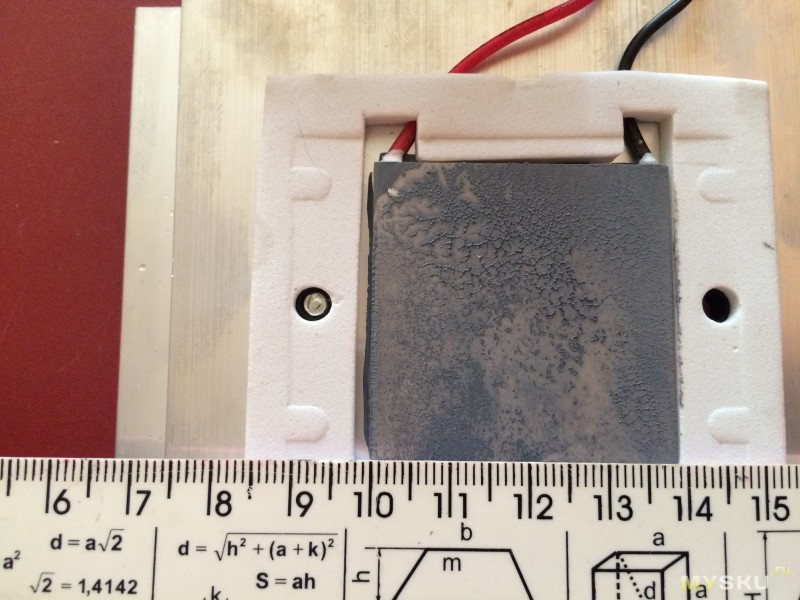

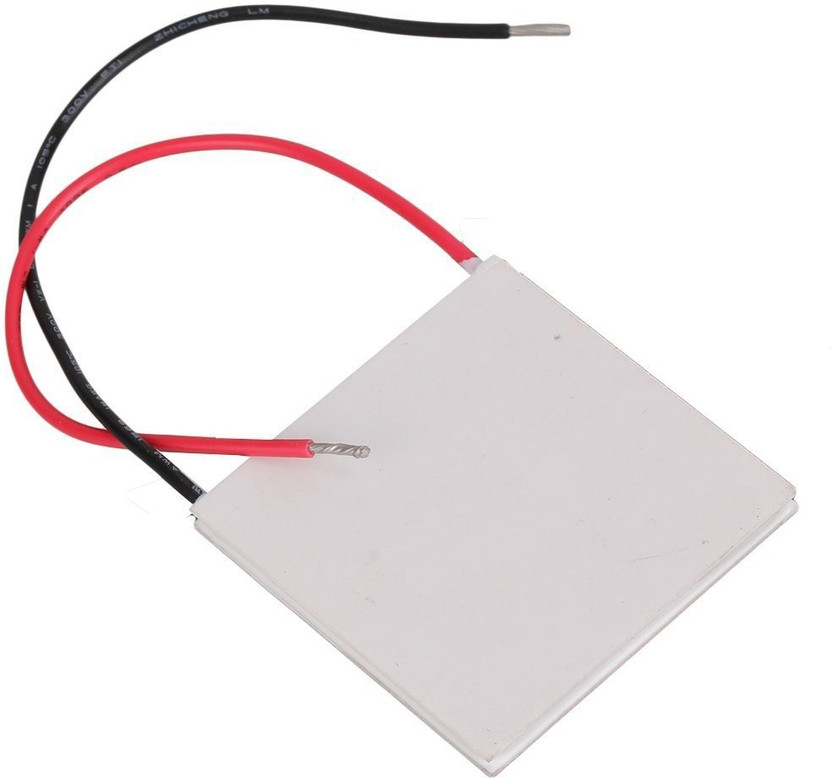

Выглядеть он может по-разному, но основной его вид — это прямоугольная или квадратная площадка с двумя выводами.  Сразу же отметил сторону «А» и сторону «Б» для дальнейших экспериментов

Почему я пометил стороны?

Вы думаете, если мы просто тупо подадим напряжение на этот элемент, он у нас будет полностью охлаждаться? Не хочу вас разочаровывать, но это не так… Еще раз внимательно читаем определение про элемент Пельтье. Видите там словосочетание «разности температур»? То то и оно. Значит, у нас какая-то сторона будет греться, а какая-то охлаждаться. Нет в нашем мире ничего идеального.

Для того, чтобы определить температуру каждой стороны элемента Пельтье, я буду использовать мультиметр, который шел в комплекте с термопарой

Сейчас он показывает комнатную температуру. Да, у меня тепло ;-).

Для того, чтобы определить, какая сторона элемента Пельтье греется, а какая охлаждается, для этого цепляем красный вывод на плюс, черный — на минус и подаем чуток напряжения, вольта два-три. Я узнал, что у меня сторона «А» охлаждается, а сторона «Б» греется, пощупав их рукой. Если перепутать полярность, ничего страшного не случится. Просто сторона А будет нагреваться, а сторона Б охлаждаться, то есть они поменяются ролями.

Итак, номинальное (нормальное) напряжение для работы элемента Пельтье — это 12 Вольт. Так как  я подключил на красный  — плюс, а на черный — минус, то у меня сторона Б греется. Давайте замеряем ее температуру.  Подаем напряжение 12 Вольт и смотрим на показания мультиметра:

77 градусов по Цельсию — это не шутки. Эта сторона нагрелась так, что когда ее трогаешь, она обжигает пальцы.

Поэтому главной фишкой использования элемента Пельтье в своих электронных устройствах является большой радиатор. Желательно, чтобы радиатор обдувался вентилятором. Я пока что взял радиатор от усилителя, который  дали в ремонт. Намазал термопасту КПТ-8 и прикрепил элемент Пельтье к радиатору.

Подаем 12 Вольт и замеряем температуру стороны А:

7 градусов по Цельсию). Когда трогаешь, пальцы замерзают.

Но также есть и обратный эффект, при котором можно вырабатывать электроэнергию с помощью элемента Пельтье, если одну сторону охлаждать, а другую нагревать. Очень показательный пример — это фонарик, работающий от тепла руки

Потребляемая мощность элемента Пельтье

Элемент Пельтье сам по себе считается очень энергозатратным. Регулировка температуры его сторон достигается напряжением. Чем больше напряжение, тем большую силу тока он потребляет. А чем больше силы тока он потребляет, тем быстрее набирает температуру. Поэтому, можно регулировать холодок, тупо меняя значение напряжения).

Вот некоторые  значения по потреблению электрического тока элементом Пельтье:

При напряжении в 1 Вольт он кушает 0,3 Ампера. Неплохо)

Повышаю напряжение до 3 Вольт

Кушает уже почти 1 Ампер.

Повышаю до 5 Вольт

Чуть больше полтора Ампера.

Даю 12 Вольт, то есть его рабочее напряжение:

Жрет уже почти 4 Ампера! Грабеж).

Давайте грубо посчитаем его мощность. 4х12=48 Ватт. Это даже больше, чем 40 Ваттная лампочка, которая висит у вас в кладовке). Если элемент Пельтье такой прожорливый, целесообразно ли из него делать бытовые холодильники и холодильные камеры? Конечно же нет! Такой холодильник у вас будет жрать Киловатт 10 не меньше! Но зато есть один маленький плюс — он будет абсолютно бесшумен :-). Но если нет никакой возможности, то делают холодильники даже из элементов Пельтье. Это в основном  мини холодильники для автомобилей. Также элемент Пельтье некоторые используют для охлаждения процессора на ПК. Получается  очень эффективно, но по энергозатратам лучше все-таки ставить старый добрый вентилятор.

Где купить элемент Пельтье

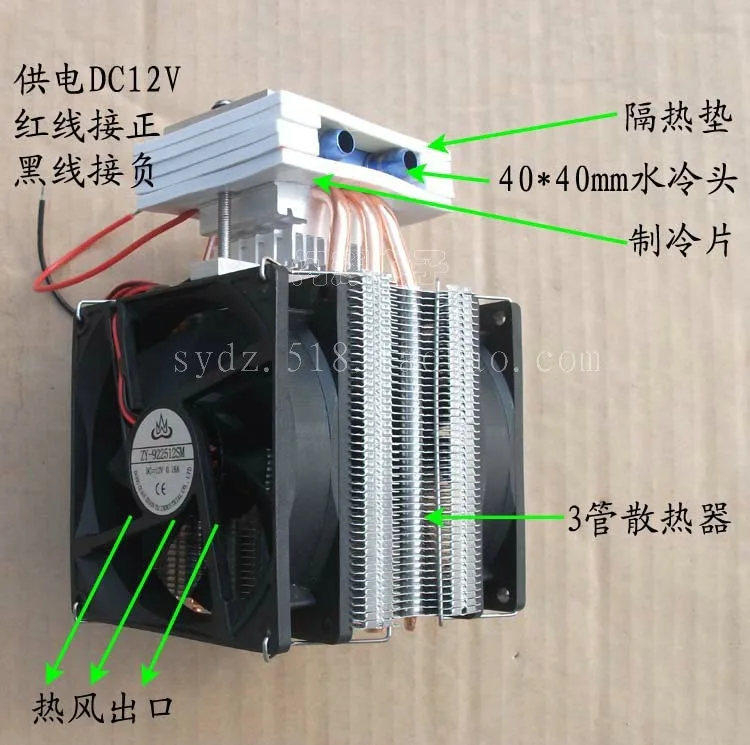

На Али можно найти даже мини-кондиционер из элемента Пельтье.

На Али этих элементов Пельтье можете выбрать сколь душе угодно!

Элементы Пельтье

Элементы Пельтье / термоэлектрические охладители (ТЭО) представляют собой тепловые насосы, передающие тепло с одной стороны на другую в зависимости от направления электрического тока. Контроллеры TEC используются для управления элементами Пельтье.
В этой статье объясняется, как работают элементы Пельтье / термоэлектрические охладители, описываются особенности и упоминаются производители элементов Пельтье.

—> Купить контроллер TEC здесь

Содержание

• Основы элемента Peltier
  • Модель элемента пельтье
  • Параметры элемента Peltier
• Свойства и поведение элементов Peltier
  • Heat Pucked VS Current
  • COEPENTICALITICANITIONSICAITION (COP) (COP) (COPE) (COPE) (COPE) (COPE) (COPE) (COPE) (COPE) (COPE) (COPE). Отклонение элемента Пельтье
  • Зависимость отведенного тепла от dT
  • Напряжение от тока
• Многокаскадные элементы Пельтье
• Производители

Основы элемента Пельтье

Элемент Пельтье способен передавать тепло с помощью эффекта Пельтье. Внутри элемента Пельтье эффект Пельтье создает разницу температур между двумя сторонами, когда течет ток.

В зависимости от направления протекания постоянного тока можно охлаждать и нагревать с помощью элементов Пельтье без замены разъемов или механической настройки. Дополнительные преимущества заключаются в возможности реализации небольших конструкций и отсутствии движущихся частей. Ток, подаваемый на элемент Пельтье, регулируется контроллером ТЭО.

Левая сторона: Стандартный элемент Пельтье       Правая сторона: Специальные типы элементов Пельтье

Обычно идентификация производителя напечатана на холодной стороне элемента Пельтье. Это холодная сторона, если положительное напряжение питания подключено к красному кабелю элемента Пельтье

Поскольку кабели обладают теплоемкостью, они подключаются к горячей стороне элемента Пельтье, чтобы не снижать охлаждающую способность элемента.

Как вы можете видеть на правом рисунке, существуют различные типы элементов Пельтье. Они различаются по размеру и форме, мощности и температурному диапазону.

Диапазон размеров: от 1 мм x 1 мм до 60 мм x 60 мм
Формы: квадратные, кольцевые, многоступенчатые, одноступенчатые, герметичные или негерметичные, нестандартные формы
Диапазон температур: перепад температур dT _макс. до 130 °C (многоступенчатый), макс. температура до 200 °C
Максимальная мощность охлаждения: до 290 Вт

Элемент Пельтье Модель

Элементы Пельтье можно охарактеризовать с помощью модели. В этой модели учитываются следующие три эффекта

• Эффект Пельтье Q _p : Перенос тепла с одной стороны на другую. Описано в этом уравнении Q _p = I * α * T
• Обратный поток тепла Q _Rth : Поток тепла от горячей стороны к холодной стороне. Описывается в этом уравнении Q _Rth = dT / Rth
• Джоулевы нагрев/потери Q _Rv представлено в сопротивлении R _v : Описано в этом уравнении Q _Rv = I ² * R _v / 2.
  Тепло, выделяемое R _v , делится поровну между горячим и холодным сторона. Тепло, выделяемое на горячей стороне, непосредственно рассеивается радиатором и поэтому не включается в это уравнение.

Результирующая перекачиваемая тепловая нагрузка Q _c зависит от трех эффектов Q _p , Q _Rth и Q _Rv .

В случае охлаждения уравнение для Q _c . выглядит следующим образом: Q _c = Q _p — Q _Rth — Q _Rv .

Параметры элемента Пельтье

Помимо механических свойств элементы Пельтье характеризуются четырьмя важными параметрами. Которые предоставляются производителем: Q _max , dT _max , U _max , I _max

•  Q _max : Максимальная мощность перекачки тепла при разнице температур между горячей и холодной сторонами 0 °K
•  dT _max : Максимальная разность температур на элементе Пельтье, когда тепло не перекачивается
•  I _max : Ток через Элемент Пельтье при Q _макс.
• U _макс. : Напряжение через элемент Пельтье при Q _макс.

Параметры Q _макс. и dT _{макс. Элементы Пельтье. Однако эти максимальные значения никогда не достигаются в термоэлектрическом приложении. Они предоставляются производителем для характеристики производительности модуля Пельтье.}

В термоэлектрическом применении всегда существует компромисс между производительностью теплового насоса Q _c и разностью температур dT.

Свойства и поведение элементов Пельтье

Следующие четыре диаграммы характеризуют товар с элементами Пельтье. Они полезны для понимания свойств и поведения элементов Пельтье. Подобные схемы иногда используют и производители, например Ferrotec. Все значения на графиках относительные.

Сравнение теплового насоса с текущим

Эта нормализованная диаграмма описывает зависимость между мощностью теплового насоса по оси y и током по оси x для различных значений разности температур между горячей и холодной сторонами (dT = T _{горячая} — T _{холодная} ) в случае охлаждения.

Динамика системы. Нормированная диаграмма Тепловой насос в зависимости от тока

Только при относительно небольшой разнице температур dT может передаваться значительное количество тепла. Многоступенчатые элементы Пельтье используются, когда необходимы более высокие перепады температур.

Перекачиваемое тепло Q _C и разность температур dT обратно пропорциональны друг другу, так как тепло подается на холодную сторону, разница температур подавляется.

Обычно ток через элемент Пельтье должен составлять от 0 до 0,7 умноженного на I _max .

Динамика системы

Динамика системы. Нормализованная диаграмма Тепловой насос в зависимости от тока

Чтобы понять динамику системы, мы можем наблюдать, что происходит при изменении температуры (и, следовательно, dT) или при увеличении тепловой нагрузки.

Если мы используем элемент Пельтье с током около 25 % от I _макс. можно компенсировать повышение dT на 10 градусов по Кельвину — точка от A до B — Чтобы обеспечить постоянную производительность теплового насоса, ток должно быть увеличено. Производительность теплового насоса также может быть увеличена без изменения dT, если мы перейдем от A к C.

Если рабочая точка составляет около 60% от I _max , нам потребуется больший ток, чем в предыдущем примере, чтобы компенсировать 10- Повышение dT по шкале Кельвина — точки от D до E — когда производительность теплового насоса не должна изменяться. Производительность теплового насоса можно увеличить без потери разницы температур, если перейти от D к F.

Однако, если элемент Пельтье работает при максимальном токе, изменение температуры не может быть компенсировано увеличением тока. Переход от более низкой к более высокой разности температур приведет к снижению производительности теплового насоса.

Коэффициент полезного действия (COP) (КПД)

Определение COP – это теплота, поглощаемая на холодной стороне Q _C , деленная на входную мощность P _el элемента Пельтье: COP = Q _C /P _эль . COP в принципе представляет собой эффективность элемента Пельтье при охлаждении.

На следующей диаграмме показана производительность (COP) в зависимости от отношения тока I / I _max , значения на этой диаграмме являются относительными и нормализованными.

На этой диаграмме показана зависимость производительности (COP) от текущего соотношения. Используйте его, чтобы найти рабочий ток, обеспечивающий наибольшую производительность для соответствующей разницы температур dT.

С левой стороны мы видим, что КПД максимален при самой низкой разнице температур. Следовательно, мы получаем большое количество тепла, перекачиваемого на единицу электрической мощности. Как видим, в зависимости от dT соответствующий максимум КПД находится на разных уровнях тока — при большем dT он смещается вправо. Если мы проследим за кривой вправо, мы обнаружим, что мы должны вложить в систему много электроэнергии, чтобы получить только небольшое количество тепла, что соответствует низкому значению COP. Мы также можем заметить, что более высокие токи необходимы для создания более высоких перепадов температур.

Причина, по которой COP не начинается с нуля при dT > 0 K, заключается в том, что сначала обратный поток тепла Q _Rth должен быть компенсирован эффектом Пельтье Q _p , прежде чем элемент Пельтье остынет.

Тепло, отводимое элементом Пельтье

На следующей диаграмме показана теплота Q _h , рассеиваемая на теплой стороне элемента Пельтье, в зависимости от тока при охлаждении.

Нормализованная диаграмма, показывающая тепло, отводимое радиатором, в зависимости от тока при различных перепадах температур dT.

Значения нормализованные и относительные. Как видите, Q _h , отклоненное элементом Пельтье, может быть в 2,6 раза больше Q _max . Количество тепла на горячей стороне Q _h может быть таким большим, потому что тепло от эффекта Пельтье Q _p и тепло сопротивления потерь Q _Rv должны рассеиваться. Q _h = Q _p + Q _{Применяется Rv} .

Зависимость отведенного тепла от dT

На следующей диаграмме показано соотношение между Q _h и Q _C для разных dT в случае охлаждения. Отношение Q _h / Q _c показывает, насколько больше тепла должно рассеиваться на горячей стороне, чем на холодной.

Нормализованная диаграмма, показывающая количество тепла, отводимого радиатором, в зависимости от количества перекачиваемого тепла в зависимости от тока для различных значений dT.

Это означает, что при большом dT теплоотвод рассеивает большое количество тепла при сравнительно малом количестве тепла, поглощаемом на холодной стороне элемента Пельтье.
Например, если вы хотите охладить один ватт на холодной стороне Q _C = 1 Вт. Это приводит к теплу 1,75 Вт на горячей стороне Q _h = 1,75 Вт, если dt = 20 K. При dT = 40 K это около 3,5 Вт на горячей стороне Q _ч = 3,5 Вт. при разных значениях температурных перепадов между горячей и холодной стороной (dT = T _{горячий} — T _{холодный} ) в случае охлаждения.

Нормализованная диаграмма, показывающая зависимость напряжения от тока для различных значений dT.

Как видите, кривая линейная. Поведение элемента Пельтье такое же, как у резистора с источником напряжения. Наклон кривой уменьшается с увеличением dT. Смещение по оси Y связано с эффектом Зеебека.

Многоступенчатые элементы Пельтье

Многоступенчатые элементы Пельтье

Все приведенные выше схемы относятся к стандартным элементам Пельтье, но поведение многоступенчатых элементов Пельтье аналогично. Многокаскадные элементы Пельтье используются, когда требуются более высокие значения dT (до 125 К). Но Q _max ниже, т.е. может рассеивать меньше тепла. Это недостаток многокаскадных элементов Пельтье.

Изготовитель

Изготовитель	Описание	Страна
Deltron AG www.deltron.ch	Thermoelectric Modules	Switzerland
Ferrotec thermal.ferrotec.com	Thermoelectric Modules	USA, Asia, Europe
Laird www.lairdthermal.com	Термоэлектрические модули	Великобритания
II-VI www.i-vi.com	Термоэлектрические модули	USA, Asia, Europe
CUI Devices www. cuidevices.com	Thermoelectric Modules	USA
Peltron GmbH www.peltier.de	Thermoelectric Modules, Elements for Thermocycling	Германия
European Thermodynamics Ltd www.europeanthermodynamics.com	Термоэлектрические модули, элементы для термоциклирования	Германия

—> Купить контроллер TEC здесь
