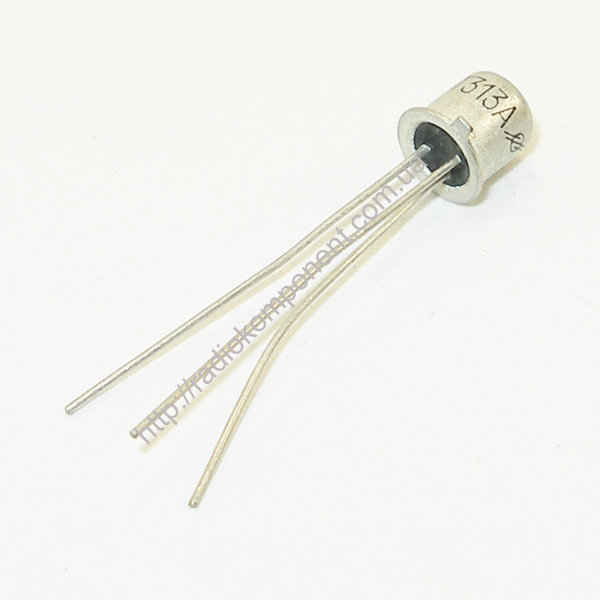

Транзисторы 2Т313, КТ313Транзисторы 2Т313, КТ313 — кремниевые, биполярные, p-n-p, универсальные, высокочастотные. Корпус металлостеклянный(2T313A,2T313Б,КТ313А, КТ313Б) или пластмассовый — TO-92(КТ313А1,КТ313Б1,КТ313В1,КТ313Г1), с гибкими выводами. Маркировка на корпусе буквенно — цифровая, или цветовая. При цветовой маркировке — оранжевая метка сбоку, группа А — темно-красная метка сверху, группа Б — желтая метка сверху, группа В — темно-зеленая метка сверху, группа Г — голубая метка сверху. Еще один вид маркировки — значок, похожий на перевернутую букву Т в верхнем левом углу корпуса и буква группы сверху справа(на картинке ниже). Основные параметры.
Постоянная рассеиваемая мощность(Рк т max ) — 300 мВт без теплоотвода,
Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером — 200 МГц;
Максимальное напряжение коллектор — эмиттер
— Для КТ313А1, КТ313Б1,КТ313А, КТ313Б,2Т313А, 2Т313Б 50в, для КТ313В1 45в,
для КТ313Г1 25в
Максимальное напряжение коллектор — база
— Для КТ313А1, КТ313Б1,КТ313А, КТ313Б,2Т313А, 2Т313Б 60в, для КТ313В1 50в,
для КТ313Г1
Максимальное напряжение эмиттер — база
— 5в.
Коэффициент передачи тока — Максимальный постоянный ток коллектора
Обратный ток коллектора
— 0,5мкА .
Обратный ток эмиттера
— 0,5мкА. Напряжение насыщения коллектор-эмиттер при токе коллектора 150 mА, базы 15 mА — 0,5в.
Напряжение насыщения база-эмиттер при токе коллектора 150 mА, базы 15 mА
—
Импортные аналоги транзисторов 2Т313, КТ313.Транзисторы КТ313А можно заменить на 2N2906, 2N3905, Транзисторы КТ313Б, можно заменить на 2N2607, 2N2906А, 2N325О, 2N3906, 2SA1090, На главную страницу В начало |
Транзистор КТ313 — DataSheet
Цоколевка транзистора КТ313
Параметр | Обозначение | Маркировка | Условия | Значение | Ед. изм. |
Аналог | КТ313А | 2N2906, 2SA530, 2N3073, SMBT2907A *1, 2N4354 *1, BCY11S *2, 2SA503, 2N5022, ECG2415 *3, BCR162 *3, BCR183 *3, PXT2907 *3, 2N1132A, 2N2904, 2N2905, ММВТ2907 *1, 2SA523A *2, ММВТ4402 *1, 2N2104 *2, 2N2105 *2, 2N1132 *2 | |||
КТ313Б | 2N4123, ВС178, 2N2905A, 2N2904A, 2N2904AL, 2N2904L, 2N3485A *1, 2N2906AUA *1, 2N2906AUB *1, 2N2906A, SMBT2907A *3, ММВТ2907А *1, MPSW55 *3, ВС361-6, ВС361-10, 2N3072 *2, SF107, 2N3073, FMMTA55 *1, FMMTA55R *1, СМВТА55 *1, РМВТА55 *1, ММВТА55 *1, SSTA56 *3, PMSTA55 *3, 2N3250A, SF331 *3, SF231 *3, TMPT2906A *3, KST55 *3, SK100 *2, 2N3673 *1, 2N3672, 2N3671, 2PB710AQ | ||||
КТ313А-1 | |||||
КТ313Б-1 | ВС317,ВС214, А5Т2907А, P2N2907A *2, GES2904A *2, CD638 *2, MPSA55 *2, PN4355 *2, PN3645 *2, ВС446 *2, SF331 *2, KSP55 *2, ITTA55*2, 2SA720Q, 2SA984D *2, 2SA984 *2, KSA1175 | ||||
КТ313В-1 | ВС318, 2N4126, SK9132, 2SA678 *2, 2SA705 *2, 2SA1266Y *2, 2SA1266GR *2, 2PA1015LGR *2, 2PA1015LY *2, 2PA1015Y *2, 2PA1015GR *2, KTP5514Y *2, KTA1015GR *2, 2SA1267GR *2 | ||||
КТ313Г-1 | ВС319, ВС559С *2, JC559C *2, JC559B *2, JC559A *2, JC559 *2, JC558B *2, JC558A *2, ITT9015DU *2, ITT9015D *2, ITT9015CU *2, ITT9015C *2, ITT9015BU *2, ITT9015B *2, ВС559А *2, 2N4062 *2, ED1802P *2, ED1802О *2, ED1802N *2, ED1802M | ||||
Структура | — | p-n-p | |||
Максимально допустимая постоянная рассеиваемая мощность коллектора | PK max,P*K, τ max,P**K, и max | КТ313А | — | 300(1000*) | мВт |
КТ313Б | — | 300(1000*) | |||
КТ313А-1 | — | 300(1000*) | |||
КТ313Б-1 | — | 300(1000*) | |||
КТ313В-1 | — | 300(1000*) | |||
КТ313Г-1 | — | 300(1000*) | |||
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером | fгр, f*h31б, f**h31э, f***max | КТ313А | — | ≥200 | МГц |
КТ313Б | — | ≥200 | |||
КТ313А-1 | — | ≥200 | |||
КТ313Б-1 | — | ≥200 | |||
КТ313В-1 | — | ≥200 | |||
КТ313Г-1 | — | ≥200 | |||
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера | UКБО проб. , U*КЭR проб., U**КЭО проб. | КТ313А | — | 60 | В |
КТ313Б | — | 60 | |||
КТ313А-1 | — | 60 | |||
КТ313Б-1 | — | 60 | |||
КТ313В-1 | — | 50 | |||
КТ313Г-1 | — | 30 | |||
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора | UЭБО проб., | КТ313А | — | 5 | В |
КТ313Б | — | 5 | |||
КТ313А-1 | — | 5 | |||
КТ313Б-1 | — | 5 | |||
КТ313В-1 | — | 5 | |||
КТ313Г-1 | — | 5 | |||
Максимально допустимый постоянный ток коллектора | IK max, I*К , и max | КТ313А | — | 350(700*) | мА |
КТ313Б | — | 350(700*) | |||
КТ313А-1 | — | 350 | |||
КТ313Б-1 | — | 350 | |||
КТ313В-1 | — | 350 | |||
КТ313Г-1 | — | 700* | |||
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера | IКБО, I*КЭR, I**КЭO | КТ313А | 50 В | ≤0. 5 | мкА |
КТ313Б | 50 В | ≤0.5 | |||
КТ313А-1 | 50 В | ≤0.5 | |||
КТ313Б-1 | 50 В | ≤0.5 | |||
КТ313В-1 | 50 В | ≤0.5 | |||
КТ313Г-1 | 50 В | ≤0.5 | |||
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером | h21э, h*21Э | КТ313А | 10 В; 1 мА | 30…120 | |
КТ313Б | 10 В; 1 мА | 80…300 | |||
КТ313А-1 | 10 В; 1 мА | 30…120 | |||
КТ313Б-1 | 10 В; 1 мА | 80…300 | |||
КТ313В-1 | 10 В; 1 мА | 200…520 | |||
КТ313Г-1 | 10 В; 1 мА | 400…800 | |||
Емкость коллекторного перехода | cк, с*12э | КТ313А | 10 В | ≤12 | пФ |
КТ313Б | 10 В | ≤12 | |||
КТ313А-1 | 10 В | ≤12 | |||
КТ313Б-1 | 10 В | ≤12 | |||
КТ313В-1 | 10 В | ≤12 | |||
КТ313Г-1 | 10 В | ≤12 | |||
Сопротивление насыщения между коллектором и эмиттером | rКЭ нас, r*БЭ нас, К**у. р. | КТ313А | — | ≤3.3 | Ом, дБ |
КТ313Б | — | ≤3.3 | |||
КТ313А-1 | — | ≤3.3 | |||
КТ313Б-1 | — | ≤3.3 | |||
КТ313В-1 | — | ≤3.3 | |||
КТ313Г-1 | — | ≤3.3 | |||
Коэффициент шума транзистора | Кш, r*b, P**вых | КТ313А | — | — | Дб, Ом, Вт |
КТ313Б | — | — | |||
КТ313А-1 | — | — | |||
КТ313Б-1 | — | — | |||
КТ313В-1 | — | — | |||
КТ313Г-1 | — | — | |||
Постоянная времени цепи обратной связи на высокой частоте | τк, t*рас, t**выкл, t***пк(нс) | КТ313А | — | ≤120* | пс |
КТ313Б | — | ≤120* | |||
КТ313А-1 | — | ≤120* | |||
КТ313Б-1 | — | ≤120* | |||
КТ313В-1 | — | ≤120* | |||
КТ313Г-1 | — | ≤120* |
Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.
