Широкий выбор наборов SMD компонентов ведущих мировых производителей

Во время разработки электронного устройства на этапе макетирования и сборки первых инженерных образцов будущего изделия у разработчиков возникает потребность в чип-резисторах, чип-конденсаторах и чип-индуктивностях. В наши дни купить их не составляет никакой сложности, предложений на рынке много как от именитых производителей пассивных электронных компонентов, так и от менее известных китайских брендов. Основная проблема использования SMD-компонентов при макетировании заключается в том, что продаются они в большинстве своем катушками по 5 000 штук в каждой. Для хранения этих катушек требуется наличие большого количества свободного места, не говоря о том, что при непосредственной сборке устройства необходимо разместить эти катушки на рабочем месте инженера, которое и без того занято измерительными приборами, документацией и пр.

Компания WaveShare позаботилась о разработчиках электронных устройств, изготовив удобное и компактное решение, которое сочетает в себе минимально-необходимое количество SMD-компонентов каждого номинала в удобном форм-факторе.

Наборы представляют собой книгу формата A5, в которой уже нарезаны чип-компоненты в среднем по 50 штук каждого номинала. Все номиналы в книге расположены в порядке возрастания и имеют соответствующее обозначение с расшифровкой, что существенно облегчает поиск нужного компонента и в целом сокращает время монтажа.

Наборы чип-компонентов представляют собой книги с резисторами, конденсаторами, индуктивностями, а так же с резисторами и конденсаторами одновременно. Наборы компонентов представлены типоразмерами от 0201 до 1206. В таблице, приведенной ниже, можно ознакомиться со всеми наборами, поставляемыми нами на рынок, а так же узнать подробное содержание набора, пройдя по ссылке с названием набора.

Наборы резисторов и конденсаторов
RC0603		перейти к описанию набора
	Производитель:	Резисторы: YAGEO Конденсаторы: muRata
	Типоразмер:	0603
	Точность:	5%
	Габаритные размеры:	1. 6 x 0.8 мм
	Компоненты:	Резисторы: 63 номинала, 3025 шт. Конденсаторы: 17 номиналов, 700 штук
RC0805		перейти к описанию набора
	Производитель:	Резисторы: YAGEO Конденсаторы: muRata
	Типоразмер:	0805
	Точность:	5%
	Габаритные размеры:	2.0 x 1.25 мм
	Компоненты:	Резисторы: 63 номинала, 3025 шт. Конденсаторы: 17 номиналов, 700 штук

Наборы резисторов
R0201		перейти к описанию набора
	Производитель:	SUPEROHM
	Типоразмер:	0201
	Точность:	5%
	Габаритные размеры:	0. 6 x 0.3 мм
	Компоненты:	106 номиналов по 50 штук, всего 3025 штук
R0402		перейти к описанию набора
	Производитель:	YAGEO
	Типоразмер:	0402
	Точность:	5%
	Габаритные размеры:	1.0 x 0.5 мм
	Компоненты:	170 номиналов по 48 штук, всего 8160 штук
R0603		перейти к описанию набора
	Производитель:	YAGEO
	Типоразмер:	0603
	Точность:	5%
	Габаритные размеры:	1. 6 x 0.8 мм
	Компоненты:	177 номиналов по 50 штук, всего 8850 штук
R0805		перейти к описанию набора
	Производитель:	YAGEO
	Типоразмер:	0805
	Точность:	5%
	Габаритные размеры:	2.0 x 1.25 мм
	Компоненты:	177 номиналов по 50 штук, всего 8850 штук
R1206		перейти к описанию набора
	Производитель:	YAGEO
	Типоразмер:	1206
	Точность:	5%
	Габаритные размеры:	3. 2 x 1.6 мм
	Компоненты:	170 номиналов по 50 штук, всего 8500 штук

Наборы конденсаторов
C0402		перейти к описанию набора
	Производитель:	muRata
	Типоразмер:	0402
	Точность:	5%
	Габаритные размеры:	1.0 x 0.5 мм
	Компоненты:	80 номиналов по 48 штук, всего 3840 штук
C0603		перейти к описанию набора
	Производитель:	muRata
	Типоразмер:	0603
	Точность:	5%
	Габаритные размеры:	1. 6 x 0.8 мм
	Компоненты:	90 номиналов по 50 штук, всего 4500 штук
C0805		перейти к описанию набора
	Производитель:	muRata
	Типоразмер:	0805
	Точность:	5%
	Габаритные размеры:	2.0 x 1.25 мм
	Компоненты:	92 номинала по 50 штук, всего 4600 штук

Наборы индуктивностей
L0402-M		перейти к описанию набора
	Производитель:	muRata
	Типоразмер:	0402
	Точность:	5%
	Габаритные размеры:	1. 0 x 0.5 мм
	Компоненты:	42 номинала по 100 штук, всего 4200 штук
L0603-M		перейти к описанию набора
	Производитель:	Sunlord
	Типоразмер:	0603
	Точность:	5%
	Габаритные размеры:	1.6 x 0.8 мм
	Компоненты:	33 номинала по 100 штук, всего 3300 штук

Производители: Wvshare

Опубликовано: 05.02.2015

Предыдущая Следующая

Все своими руками Керамические конденсаторы SMD, параметры • Все своими руками

Керамический конденсатор в условиях изменения температуры и напряжения

Автор: Марк Фортунато

Ссылка на оригинал статьи на английском языке.

Данная статья является сокращенным техническим переводом статьи Mark Fortunato.

Аннотация: Реальность параметров современных керамических конденсаторов SMD — хорошее напоминание о том, что всегда нужно читать техническое описание. В этой публикации объясняется, как обозначения типов керамических конденсаторов, такие как X7R и Y5V, ничего не говорят о коэффициентах напряжения.

Введение: я был удивлен тому, что после 25 лет работы с этими конденсаторами, я узнал кое-что новое. Я работал над драйвером светодиодной лампы, и постоянная времени RC-цепи в моем проекте бала не стабильной.

На всякий случай я купил новые резисторы и конденсатор, измерил и установил их. Я включил схему, проверил, но моя проблема постоянной времени RC так и осталась.
Я тестировал схему в корпусе, который сам находился в корпусе, имитирующем «банку» для потолочного освещения. Температура компонентов в некоторых случаях превышала + 100 ° C. Следующим моим выводом, конечно же, было то, что проблема заключалась в изменении температуры конденсатора.

Я скептически отнесся к этому выводу, так как использовал конденсаторы X7R, которые, как я знал много лет, изменялись только на ± 15% до + 125 ° C. Чтобы убедиться в этом, я просмотрел документацию на конденсатор, который я использовал. Тогда и изменилось мое мнение о керамических конденсаторах.

Справочная информация о некоторых основных типах керамических конденсаторов
Для тех, кто не запомнил эти вещи (как практически все), в таблице 1 показаны буквы и цифры, используемые для обозначения типов керамических конденсаторов, и их значение. В таблице приведены данные керамических конденсаторов классов II и III. Не вдаваясь в подробности, можно сказать, что конденсаторы класса I включают обычный тип COG (NPO). Их параметры не так зависят от их размера, как те, что указаны в нашей таблице, но они гораздо более устойчивы к условиям окружающей среды и не проявляют пьезоэффекта. Однако те, что указаны в таблице ниже, могут иметь самые разные характеристики. Они будут расширяться и сжиматься под действием приложенного напряжения, иногда вызывая слышимое жужжание или звон.

Таблица 1. Типы керамических конденсаторов

По моему опыту, из множества типов конденсаторов, перечисленных выше, наиболее распространенными являются X5R, X7R и Y5V. Я никогда не использую Y5V из-за очень большого изменения емкости в зависимости от условий окружающей среды. Когда производители конденсаторов разрабатывают продукты, они выбирают материалы с характеристиками, которые позволят конденсаторам работать в заданном диапазоне (3-й символ) в заданном температурном диапазоне (1-й и 2-й символы). Конденсаторы X7R, которые я использовал, не должны изменяться более чем на ± 15% в диапазоне температур от -55 ° C до + 125 ° C. Итак, либо у меня была испорченная партия конденсаторов, либо с моей схемой что-то случилось.

Не все X7R одинаковые

Поскольку моя проблема с постоянной времени RC была намного сложнее, чем можно было бы объяснить указанным изменением температуры, мне пришлось копать глубже. Глядя на данные об изменении емкости, в зависимости от приложенного напряжения для моего конденсатора, я был удивлен, увидев, насколько его емкость зависит от условий, которые я установил. Я выбрал конденсатор на 16 В для работы с напряжением 12 В. В техническом паспорте указано, что мой конденсатор 4,7 мкФ обычно обеспечивает емкость 1,5 мкФ в этих условиях! Теперь это объясняет проблему, возникшую в моей RC-цепи.
В паспорте тогда было показано, что если я просто увеличу размер конденсатора с 0805 до 1206, типичная емкость в этих условиях будет 3,4 мкФ. Это потребовало дополнительных исследований. Я обнаружил, что на веб-сайтах Murata и TDK® есть отличные инструменты, которые позволяют отображать изменения параметров конденсаторов в различных условиях окружающей среды. Я исследовал конденсаторы 4,7 мкФ различных размеров и приложенных напряжений. На рис. 1 показаны данные, полученные мною с помощью инструмента Murata, для нескольких различных керамических конденсаторов 4,7 мкФ. Я рассмотрел оба типа X5R и X7R в размерах корпуса от 0603 до 1812 и с номинальным напряжением от 6,3 до 25 В постоянного тока.

Figure. 1. Изменение емкости в зависимости от напряжения постоянного тока для выбранных конденсаторов 4,7 мкФ.

Обратите внимание, во-первых, что по мере увеличения размера корпуса изменение емкости в зависимости от приложенного напряжения постоянного тока уменьшается, причем существенно. Второй интересный момент заключается в том, что в зависимости от размера корпуса и керамического типа конденсатора номинальное напряжение последних часто не оказывает никакого влияния. Я ожидал, что использование конденсатора с номиналом 25 В при 12 В будет иметь меньшие отклонения, чем конденсатор с номиналом 16 В при том же смещении. Глядя на кривые для X5R в корпусе 1206, мы видим, что компонент с номинальным напряжением 6,3 В действительно работает лучше, чем его братья и сестры с более высоким номинальным напряжением. Если бы мы рассмотрели более широкий спектр конденсаторов, мы бы обнаружили, что такое поведение является обычным. Примерный набор конденсаторов, который я рассматривал, не проявляет такого поведения, как большинство керамических конденсаторов.

Третье наблюдение заключается в том, что для одного и того же корпуса X7R всегда имеют лучшую чувствительность к изменению напряжения, чем X5R. Я не знаю, верно ли это всегда и везде, но в моем исследовании так казалось.

Используя данные этого графика, в таблице 2 показано, насколько уменьшились емкости X7R при смещении 12 В.

Таблица 2. Конденсаторы X7R со смещением 12 В

Мы видим улучшение по мере перехода к конденсаторам большего размера, пока не достигнем размера 1210. Выход за пределы этого размера не приводит к улучшению.
В моем случае я выбрал самый маленький из доступных пакетов для 4,7 мкФ X7R, потому что размер был проблемой для моего проекта. По своему незнанию я предположил, что любой X7R так же эффективен, как и любой другой X7R — очевидно, что это не так. Чтобы обеспечить надлежащую работоспособность моей схемы, мне пришлось использовать конденсатор большего размера.

Выбор подходящего конденсатора

Очень не хотелось переходить на пакет 1210. К счастью, у меня была возможность увеличить номиналы резисторов примерно в 5 раз и, таким образом, уменьшить емкость до 1,0 мкФ. На рис. 2 показан график зависимости емкости в процентах от напряжения нескольких конденсаторов X7R на 16 В, 1,0 мкФ от их «собратьев» на 4,7 мкФ, 16 В, X7R.

Конденсатор 0603 1,0 мкФ ведет себя примерно так же, 0805 4,7 мкФ. Конденсаторы 1 мкФ 0805 и 1206 работают немного лучше, чем конденсаторы 1210 4,7 мкФ. Используя конденсатор 0805 1,0 мкФ, я, таким образом, смог сохранить размер конденсатора неизменным, в то же время получив конденсатор, емкость которого упала только примерно до 85% от номинала, а не до 30%.

Но нужно было узнать еще кое-что. Я связался с коллегой и экспертом по керамическим конденсаторам ». Он объяснил, что есть много материалов, которые квалифицируются как« X7R ». Фактически, любой материал, который позволяет устройству соответствовать или превосходить температурные характеристики X7R, ± 15% в диапазоне температур от -55 ° C до + 125 ° C, может называться X7R. Он также пояснил, что нет спецификаций коэффициента напряжения для X7R или любых других типов. Это очень важный момент, поэтому я повторю его. Производитель может назвать конденсатор X7R (или X5R, или любого другого типа), если он соответствует спецификациям температурного коэффициента, независимо от того, насколько плох коэффициент напряжения.

Этот факт просто подтверждает старую истину, которую знает любой опытный разработчик: «Прочтите техническое описание!»

Скачать данную Статью

Керамический_конденсатор_в_условиях_изменения_T_U (463 Загрузки)

Просмотров:1 889

Метки: SMD, керамический, Конденсатор, параметры

Стандарты SMD Components

Автор: Allen

Дата: 2022-11-29

Каталог

Резисторы и конденсаторы

Electrytic Capacitors

Electrytic Capacitors

Electrytic Capacitors

.

SMD-корпуса с интегральной схемой

Шариковая решетка

Малые корпуса

Flat Packages





технология поверхностного монтажа печатной платы (SMTB) для монтажа электрических компонентов непосредственно на поверхность печатной платы (SMTB). Компонент, который монтируется на поверхность печатной платы с использованием технологии поверхностного монтажа, называется устройством поверхностного монтажа (SMD). SMT по существу заменила технологию изготовления печатных плат со сквозным отверстием, чтобы снизить стоимость и повысить эффективность и производительность. Поскольку размер компонентов SMD очень мал, по сравнению со сквозными компонентами, в заданном месте можно разместить намного больше компонентов SMD. Выбор и знание правильного компонента SMD для вашей печатной платы очень важны. Компоненты SMD имеют стандартные коды и размеры, которые должен знать разработчик печатных плат. Kynix предлагает все виды компонентов SMD для производства печатных плат, которые можно найти здесь . Эта статья поможет вам выбрать правильный компонент SMD из библиотеки Kynix.



Компоненты SMD поставляются в различных упаковках и размерах, чтобы упростить автоматизированное производство печатных плат. Большинство компонентов SMD стандартизированы для упрощения производства. Наиболее часто используемыми компонентами SMD являются конденсаторы и резисторы. Стандарты этих компонентов устанавливаются Объединенным техническим советом по электронным устройствам.



Существуют различные типы пакетов. Когда в отрасли появляется новая упаковка, она называется по своим аббревиатурам, например, Quad Flat Package (QFP). Хотя некоторые пакеты не имеют названия, это создает путаницу в отрасли. Ниже мы обсудили плоские резисторы SMD, конденсаторы, диоды и транзисторы, а также корпуса интегральных схем. Размер чипа SMD для резистора, конденсаторов и некоторых диодов задается 4-значным кодом, который представляет собой размер плоского чипа либо в дюймах, либо в миллиметрах. В США он представлен в дюймах, а за пределами США — в миллиметрах. Первые две цифры представляют длину (L) компонента, а последние две цифры представляют ширину (W) компонента. Хотя толщина также является важным фактором при производстве, она не упоминается в 4-значном коде, для этого следует использовать фактическую спецификацию компонента, предоставленную производителем.



Многие компоненты печатных плат, такие как резисторы, конденсаторы, диоды, полевые транзисторы и другие транзисторы, доступны в поверхностном монтажном исполнении. Резисторы и конденсаторы SMD, также известные как пассивные устройства, бывают разных размеров. В зависимости от наличия места, возможностей пайки и температуры окружающей среды могут использоваться различные корпуса. Названия этих пакетов, приведенные в таблице ниже, основаны на размере компонентов в дюймах.



Резисторы и конденсаторы

Ниже приведены наиболее распространенные коды размеров конденсаторов и резисторов. Вы можете найти эти резисторы и конденсаторы здесь .



С. №	Пакет	Размеры (дюймы)
1	201	0,02	х	0,01
2	2016	0,2 ​​	х	0,16
3	202	0,02	х	0,02
4	204	0,02	х	0,04
5	207	0,02	х	0,07
6	303	0,03	х	0,03
7	306	0,03	х	0,06
8	402	0,04	х	0,02
9	404	0,04	х	0,04
10	406	0,04	х	0,02
11	502	0,05	х	0,05
12	505	0,05	х	0,08
13	508	0,05	х	0,1
14	510	0,05	х	0,1
15	603	0,06	х	0,03
16	606	0,06	х	0,06
17	612	0,06	х	12
18	705	0,07	х	0,05
19	805	0,08	х	0,05
20	808	0,08	х	0,08
21	815	0,08	х	0,15
22	816	0,08	х	0,16
23	830	0,08	х	0,3
24	1010	0,1	х	0,1
25	1020	0,1	х	0,2 ​​
26	1050	0,1	х	0,5
27	1206	0,12	х	0,06
28	1210	0,12	х	0,1
29	1216	0,12	х	0,16
30	1218	0,12	х	0,18
31	1220	0,12	х	0,2 ​​
32	1224	0,12	х	0,24
33	1225	0,12	х	0,25
34	1405	0,14	х	0,05
35	1505	0,15	х	0,05
36	1506	0,15	х	0,06
37	1510	0,15	х	0,1
38	1575	0,15	х	0,75
39	1608	0,16	х	0,08
40	1632	0,16	х	0,32
41	1812	0,18	х	0,12
42	2010	0,2 ​​	х	0,1
43	2012	0,2 ​​	х	0,12
44	2018	0,2 ​​	х	0,18
45	2030	0,2 ​​	х	0,3
46	2208	0,22	х	0,08
47	2409	0,24	х	0,09
48	2412	0,24	х	0,12
49	2510	0,25	х	0,1
50	2512	0,25	х	0,12
51	2515	0,25	х	0,15
52	2615	0,26	х	0,15
53	2725	0,27	х	0,25
54	2726	0,27	х	0,26
55	2728	0,27	х	0,28
56	2816	0,28	х	0,16
57	2817	0,28	х	0,17
58	2818	0,28	х	0,18
59	3014	0,3	х	0,14
60	3020	0,3	х	0,2 ​​



В настоящее время большинство производителей могут легко производить печатные платы с компонентами SMD размером до 0603, а размер меньше этого размера до 0402 или 0201 по-прежнему затруднен для производителей, и, таким образом, стоимость производства увеличивается, если эти компоненты включены в дизайне. Поэтому большинство производителей рекомендуют использовать компоненты 0603 для проектирования печатных плат.



Электролитические конденсаторы

Электронная промышленность приняла стандарты EIA и IECQ для литых танталовых конденсаторов. Эти пакеты называются A, B, C, D и E. Они соответствуют разным размерам в миллиметрах.



Высота упаковки не включена в код размера.



Код ОВОС	Метрический код	Размер
А	3216	3,2 x 1,6 мм
Б	3528	3,5 х 2,8 мм
С	6032	6,0 х 3,2 мм
Д	7343	7,3 х 4,3 мм



Некоторые другие электронные устройства не могут соответствовать стандартам из-за их уникальной природы. Компоненты SMD, такие как индуктор, трансформаторы, кристаллы, резонаторы и генераторы с регулируемой температурой, требуют других корпусов, часто больших, чем стандартные корпуса. Очень маловероятно, что эти пакеты будут стандартизированы из-за их уникального характера. Тем не менее, упаковка должна быть выбрана таким образом, чтобы можно было выбрать и разместить ее. Этих конденсаторов можно найти здесь .



Корпуса транзисторов и диодов

Транзисторы и диоды SMD имеют одинаковый тип корпуса. Транзисторы имеют три вывода, а диод — два вывода. Третий контакт добавлен к корпусу диода, чтобы сохранить правильную ориентацию. Диоды представляют собой пакеты, которые бывают разных видов. Некоторые пакеты соответствуют стандартам конденсаторов и резисторов, которые мы обсуждали выше.



Некоторые из наиболее распространенных корпусов диодов и транзисторов:

• SOT-23 — Транзистор малого размера: Это наиболее распространенный диод и транзистор. Он имеет три контакта и имеет размеры 3 мм x 1,75 мм x 1,3 мм. Он используется для маломощных приложений.
• SOT-223 — малогабаритный транзистор: Этот блок диодов используется для мощных приложений. Это больше, чем SOT-23. Его размеры 6,7 мм х 3,7 мм х 1,8 мм. Он имеет четыре контакта, четвертый из которых используется для отвода тепла.

Корпуса интегральных схем для поверхностного монтажа

Корпуса IC находятся во многих упаковках и могут быть классифицированы по-разному. Очень часто можно услышать термины DIP, SOP, SIP, TSOP, QSOP, MSOP, SOIC, QFP и т. д. Это разные пакеты IC. Их можно классифицировать как.



Существует три основных типа корпусов интегральных схем для поверхностного монтажа:

• Массив шариковых решеток (BGA)
• Малый контурный пакет (СОП)
• Счетверённая плоская упаковка (QFP)

Решетка с шариками



Пакет с шариковой решеткой содержит шарики припоя, прикрепленные к нижней части корпуса. Под шарами электрические следы IC. Массив Ball Grid имеет следующие типы.

• Формованная решетка с шаровыми решетками (MAPBGA)
• Массив пластиковых шариков (PBGA)
• Решетчатая решетка из термоупрочненных пластиковых шариков (TEPBGA)
• Массив ленточных шариков (TBGA)
• Пакет на пакете
• MicroBGA.

Малые контурные пакеты



Малый контурный пакет — это еще один корпус ИС, в котором выводы выходят из боковых сторон ИС. Соглашение, используемое для пакетов SOIC или SO, — это имя, за которым следует количество контактов, используемых в корпусе. т. е. SO-12 означает, что микросхема имеет 12 контактов.



Другие типы SOP/SOIC:

• SOJ — компактный корпус с J-выводами
• TSOP — тонкая упаковка малого размера
• VSOP — пакет с очень маленьким контуром).
• TSSOP — тонкая термоусадочная малая упаковка
• SSOP — Термоусадочная малая упаковка
• QSOP — Малый контурный пакет размером в четверть размера

Плоские корпуса



Плоский корпус ИС имеет контакты, расположенные сбоку в форме буквы L или J. Эти штифты расположены на боковой стороне корпуса выводами наружу. Этот пакет также имеет много подтипов.

• QFP (Quad Flat Package)
• TQFP (тонкий четырехъядерный плоский корпус)
• STQFP (маленькая тонкая четырехъядерная пластиковая плоская упаковка)
• FQFP (квадратный плоский корпус с мелким шагом),
• (Низкопрофильный корпус Quad Flat)
• VQFP (очень маленький четырехъядерный плоский корпус)
• ETQFP (открытый тонкий четырехъядерный плоский корпус)
• PQFN (плоский корпус Power Quad)
• PQFP (Пластиковая четверная плоская упаковка)
• QFJ (Quad Flat J-Leaded Package)
• QFN (корпус Quad Flat без свинца)

Лучшие продажи интегральных схем (ИС)

html»> html»>

Фото	Информация о детали	Цена (долл. США)
	СПК5605БК0ВЛУ6Р Компания: NXP / Freescale Примечание: «32-разрядные микроконтроллеры — MCU Freescale 32-разрядный MCU	Цена: 1+: $99,71186 10+: 94,06779 $ 100+: $88,74320 500+: $83,72000 1000+: 78,98113 $	В наличии: под заказ Купить
	LTC6804HG-1#PBF Компания: Analog Devices / Linear Technology Примечание: IC MONITOR BATT STACK 48SSOP	Цена: 1+: $99,64000 10+: $94,00000 100+: $88,67924 500+: $83,65966 1000+: $78,92421	Купить
	СТМ32Ф101ВФТ6 Компания:STMicroelectronics Примечание: IC MCU 32BIT 768KB FLASH 100LQFP	Цена: 1+: $11,38603 10+: $10,74154 100+: $10,13352 500+: $9,55993 1000+: $9,01880	Купить
	ПИК18Ф8680-Э/ПТ Компания:Microchip Technology Примечание: IC MCU 8BIT 64KB FLASH 80TQFP	Цена: 1+: 158,13547 $ 10+: 149,18440 $ 100+: $140,74000 500+: $132,77359 1000+: 125,25810 $	Купить
	С912СЭК512ДЖ3ВАГ Компания: Freescale / NXP Примечание: IC MCU 16BIT 512KB FLASH 144LQFP	Цена: 1+: $23,50034 10+: 22,17013 $ 100+: $20,
500+:	19,73134 $
1000+:	$18,61447

Купить

html»>

БКМ88660А0КФСБЛГ

Компания:BROADCOM

Примечание: МНОГОСЛОЙНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Цена: Вызов

Запрос

С1Д13517Ф00А100

Компания:Epson

Примечание: SMD/SMT 128-LQFP S1D13517 128-QFP15 (16×16)

Цена: Вызов

Запрос

ФС32К144ХФТ0МЛЛТ

Компания:NXP Semiconductors

Примечание: MCU ARM® Cortex®-M4F 32-разрядный -40°C ~ 125°C (TA) FLASH 512 КБ (512K x 8) S32K 80MHz

Цена:

1+:	22,86660 $
10+:	21,57227 $
100+:	$20,35119
500+:	$19.19924
1000+:	$18,11249

Купить

html»>

LTC4413EDD-2#ПБФ

Компания: Analog Devices / Linear Technology

Примечание: P-канал 2,6 А Да -40°C ~ 85°C Трубка Альтернативная упаковка 10-DFN (3×3)

Цена:

1+:	$5,24559
10+:	4,94867 $
100+:	4,66856 $
500+:	4,40430 $
1000+:	4,15500 $

Купить

P2020NSN2KFC

Компания: Freescale / NXP

Примечание: MPU 2-ядерный, 32-разрядный 2-ядерный PowerPC e500v2 0°C ~ 125°C (TA) Лоток QorIQ P2 1,2 ГГц 689-ТЕПБГА II (31×31)

Цена:

1+:	1,26248 $
10+:	$1,19102
100+:	1,12360 $
500+:	1,06000 $
1000+:	$1. 00000

Купить

Посмотреть больше >>

Лучшие методы расчета размера контактной площадки SMD при проектировании печатных плат

Главная Создание компонента Лучшие методы расчета размера контактной площадки SMD при проектировании печатных плат

Захария Петерсон

|&nbsp Создано: 27 сентября 2022 г.

Содержание

• Расчет размеров контактных площадок SMD
• Стандарт IPC-7351B
• Соглашение об именах компонентов SMD в IPC-7351B
• Размеры печатных плат больше, чем размеры контактных площадок SMD
• Ваши инструменты САПР могут включать калькулятор посадочного места на печатной плате

Компоненты SMD требуют контактных площадок точного размера для пайки во время сборки. Разработчикам печатных плат все еще приходится создавать многие из своих посадочных мест, используя информацию из спецификаций, а также общие формулы размеров контактных площадок и площадок. Разработчик несет ответственность за правильность размеров контактных площадок, вычисляя их и сравнивая с данными о посадочном месте, просматривая таблицы данных или запоминая стандарты размеров контактных площадок для поверхностного монтажа. Если у вас есть компонент, но у вас нет доступа к посадочному месту, и вы решили создать посадочное место самостоятельно, какие ресурсы доступны для обеспечения правильного размера контактной площадки?

Существует несколько подходов к определению размера контактных площадок для компонентов SMD. Точное определение размера контактной площадки также будет зависеть от типа компонента и способа монтажа. Например, требования к размеру контактных площадок для BGA отличаются от требований к размерам контактной площадки для корпусов без выводов (таких как QFN) и корпусов с выводами (таких как выводы SOIC или типа «крыло чайки»). Как правило, контактные площадки имеют больший размер, чем вывод компонента, с дополнительным пространством для галтели припоя. Эти точки указаны в стандарте IPC-7351, как указано ниже.

Стандарт IPC-7351B

Стандарт IPC-7351B: Общие требования к конструкции поверхностного монтажа и шаблону контактных площадок содержит требования к схемам контактных площадок для общих компонентов, включая подробные сведения об определении размеров контактных площадок. Если вы хотите вручную определить размеры контактных площадок, вы можете использовать приведенные ниже формулы для выполнения этих расчетов для компонентов SMD.

Для получения дополнительной информации об этом стандарте и дизайне площадок см. соответствующую статью.

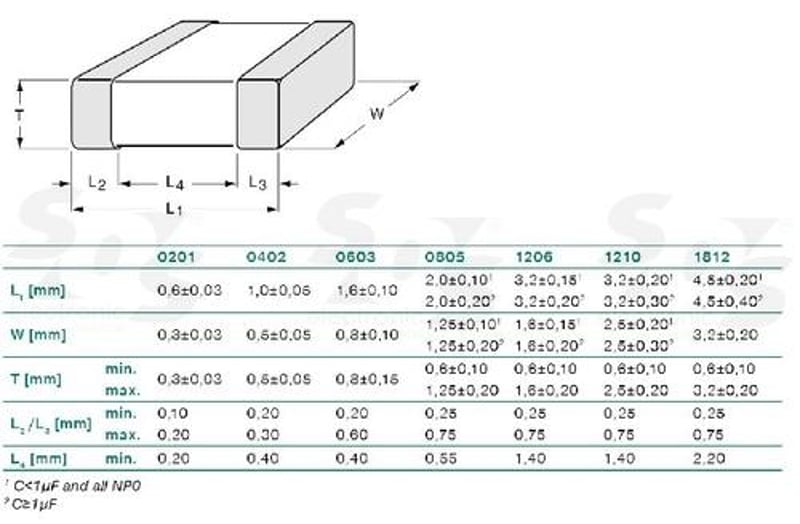

: Если вы сомневаетесь в размерах контактных площадок для ваших компонентов, сверьтесь со спецификациями! Производители компонентов предоставляют всевозможную информацию в своих спецификациях, включая физический размер упаковки и рекомендуемые схемы посадочных мест. Эти шаблоны площадок обычно соответствуют требованиям стандарта IPC-7351B или превышают их. Для сквозных компонентов существует отдельный стандарт IPC-7251: Общие требования к конструкции сквозных отверстий и стандарту площадок.

• Для BGA:  Площадь основания для BGA также зависит от шага в корпусе. Следуйте этим рекомендациям по размеру контактных площадок в посадочном месте BGA.  Если вы используете контактные площадки, определяемые паяльной маской, убедитесь, что вы учитываете немного больший размер контактной площадки, чтобы открытая область контактной площадки была

Соглашение об именовании компонентов SMD в IPC-7351B

Стандарт IPC-7351B определяет соглашение об именовании компонентов SMD на основе размеров компонента и рисунка площадки. При поиске в базах данных компонентов посадочные места для некоторых стандартизированных IPC компонентов будут иметь имена, соответствующие этому соглашению. В этом соглашении об именах посадочных мест первые 3-7 символов обычно представляют собой аббревиатуру, определяющую тип пакета компонентов. Остальная информация в названии посадочного места основывается на информации о выводе и геометрии тела. Соглашение об именах следует общему шаблону:

(Тип корпуса) + (Тип выводов) + (Шаг выводов) + (Длина корпуса) + (Ширина корпуса) + (Высота)

Если вы ищете компоненты из онлайн-ресурсов или находите проверенные компоненты из другой библиотеке, это соглашение об именах может помочь вам расшифровать информацию о пакете. Конкретный размер прокладки, необходимый для этих пакетов, можно рассчитать с помощью методов, перечисленных выше.

Контуры печатных плат — это больше, чем размеры контактных площадок SMD

Размер контактных площадок SMD, которые вы используете в посадочных местах печатных плат, важен, но есть и другие аспекты, которые необходимо включить в посадочные места, чтобы обеспечить успешное проектирование.

• Трафаретная печать, показывающая индикаторы контактов, очертания деталей и расположение условного обозначения
• Информация о слое сборки для включения в сборочный чертеж печатной платы
• Отверстие паяльной маски со значением расширения, примененным в правилах проектирования вашей печатной платы

Слой открытия паяльной маски и связанные с ним правила зазора важны для предотвращения ошибок DFA в конструкции и последующих дефектов во время сборки. Ваша производственная группа и сборщик могут предоставить информацию по этим вопросам, чтобы убедиться, что ваша плата не имеет дефектов.

Самый быстрый способ создания посадочных мест, который я нашел, — это использовать функцию сборки деталей, которая поставляется с вашими инструментами компоновки печатных плат. Сегодня многие CAD-системы поставляются с инструментом построения посадочных мест, который делает за вас всю тяжелую работу по созданию деталей. Некоторые из этих инструментов также поставляются с предварительно загруженными отраслевыми стандартами.

Используя эти компоновщики посадочных мест в составе инструментов компоновки печатных плат, вы можете сэкономить много времени, которое раньше тратили на создание. Спецификации посадочных мест уже загружены в построитель посадочных мест, и вы можете использовать его для создания своих посадочных мест в соответствии с отраслевыми стандартами или при необходимости внести незначительные корректировки вручную. Это сэкономит вам время на самостоятельное изучение всех этих спецификаций. Конструктор посадочных мест также создаст для вас шаблоны каждой площадки и/или площадки, а также добавит необходимые контуры деталей для трафаретной печати или форм чертежа сборки. На этот раз ваша челюсть может отвиснуть от удивления, а не от ужаса.



Каждому проектировщику нужны правильные посадочные места в программном обеспечении для проектирования печатных плат, но никто не любит их создавать! При использовании Altium Designer ^® у вас будет доступ к мастеру посадочных мест, совместимых с IPC, который поможет вам создать посадочные места для ваших компонентов. Чтобы помочь вам управлять своими компонентами, вы можете получить доступ к инструментам миграции онлайн-библиотеки на платформе Altium 365 ^™ , где вы можете управлять своими проектными данными и делиться ими.

Мы лишь немного коснулись возможностей Altium Designer в Altium 365. Начните бесплатную пробную версию Altium Designer + Altium 365 уже сегодня.
