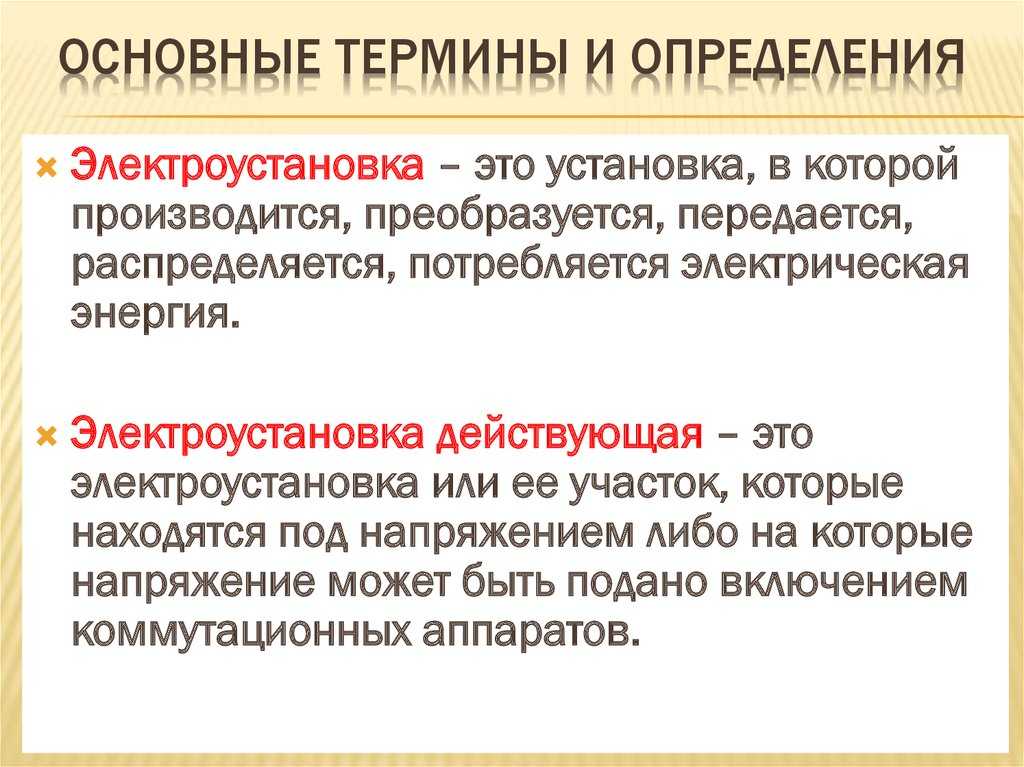

Основные понятия электрика
Время поговорить и об электрической терминологии. Знание ее пригодится вам, когда вы будете читать дальнейшие публикации и другую литературу по электрике.
Схема устройства автоматического выключателя.
Автоматический выключатель (АВ) – вид предохранителя, который срабатывает, если сила тока в цепи превышает установленную величину.
АД – автомат дифференциальный. Гибридное устройство, совмещающее в себе УЗО и механизм защиты от перегрузки тока.
Ампер – единица силы тока.
Анод– положительный вывод батареи.
Батарея – два или более элементов, соединенных последовательно или параллельно для обеспечения нужного напряжения и тока.
Ватт – единица электрической мощности.
Схема соединения проводов колпачком.
Внешний проводник – провод, который связывает источник тока с потребителем.
Вольт – единица электрического напряжения.
Выравнивание потенциалов – устранение разницы потенциалов между проводящими предметами.
ВРУ (вводно-распределительное устройство) – устройство, через которое электроэнергия вводится в дом по воздушным и кабельным линиям.
Видимое излучение – электромагнитное излучение с длиной волны от 380 до 780 нм.
Внутреннее сопротивление – сопротивление току через элемент, измеряемое в Омах.
Выход энергии – расход емкости, умноженный на среднее напряжение в течение времени разряда батарей, выраженный в Ватт-часах.
Вмазка – размещение и крепление механизма или устройства.
Влажное помещение – сухие неотапливаемые помещения, в которых пары выделяются лишь временно в небольших количествах, а относительная влажность – в пределах 60-75% .
Герц – единица частоты переменного тока.
Гофра – гибкая труба ПВХ. Гофрированная пластиковая труба, применяется как дополнительный изолятор для электропроводки.
Глухо заземленная нейтраль – нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно или через малое сопротивление.
Гильзы – алюминиевые или медные трубки, внутренняя поверхность которых может быть смазана кварцевазилиновой пастой.
Виды подрозетников.
Групповая сеть – сеть, питающая светильники и розетки.
Газоразрядная лампа – лампа, в которой свечение создается непосредственно или опосредованно от электрического разряда в газе, парах металла или в смеси газа и пара.
Голый провод – провод, у которого поверх токопроводящих жил отсутствуют защитные или изолирующие покрытия.
Демонтаж электропроводки – удаление старых проводов, которые соединяли щиток, светильники, розетки.
Демонтаж розеток и выключателей – удаление старых розеток и выключателей.
Демонтаж силового кабеля – удаление старой подводки.
Демонтаж телефонного/телевизионного кабеля – удаление старого кабеля.
Демонтаж светильников – удаление старых светильников.
Допускается – данное решение применяется в виде исключения, как вынужденное.
Емкость – количество электрической энергии, которое батарея выделяет при определенных условиях разряда, выраженное в ампер-часах или кулонах.
Жила – медная или алюминиевая нить в проводе или кабеле, по которой проходит ток.
Жгут – пучок проводов, уложенных и связанных между собой, с наконечниками для подсоединения к элементам схемы или изделия.
Схема розетки с заземлением.
Заземлитель – провод, отводящий электрический ток.
Защитный провод (РЕ) – провод, соединяющий открытые проводящие части электроприборов с другими проводящими частями и/или с заземлителем.
Звонок – сигнальное устройство, срабатывающее при нажатии кнопки.
Заряд – электрическая энергия, передаваемая элементу, с целью преобразования в запасаемую химическую энергию.
Замена автоматов защиты – замена устройства, предназначенного для защиты от перегрузки и короткого замыкания.
Замыкание на корпус – случайное соединение находящихся под напряжением частей электроустановки с их конструктивными частями, нормально не находящимися под напряжением.
Замыкание на землю – случайное соединение находящихся под напряжением частей электроустановки с конструктивными частями, не изолированными от земли или непосредственно с землей.
Заземляющее устройство – совокупность заземлителя и заземляющих проводников.
Заземление – преднамеренное электрическое соединение части электроустановки с заземляющим устройством.
Зануление – преднамеренное соединение частей электроустановки, нормально не находящихся под напряжением, с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока.
Изолятор – электрическое устройство для изоляции частей электрооборудования, находящихся под разными электрическими потенциалами, и предупреждения открытого замыкания на землю, корпус.
Изолированная нейтраль – нейтраль, не присоединенная к заземляющему устройству или присоединенная через аппараты, компенсирующие емкостный ток в сети.
Схема индукционной лампы.
Индукционная лампа – лампа, функционирующая по принципу ртутной лампы высокого давления, но не имеющая электрода.
Инфракрасное излучение – оптическое излучение с длиной волны большей, чем у видимого излучения.
Изоляция – материал, препятствующий распространению электрического тока.
Катод – отрицательный вывод батареи.
Керамическая горелка – металлогалогенные лампы, оснащенные керамической горелкой.
КПД – коэффициент полезного действия.
Компенсационный подзаряд – метод, при котором для приведения батареи в полностью заряженное состояние и поддержания ее в этом состоянии используется постоянный ток.
Киловатт-час – единица потребления электрического тока. Измеряют электросчетчики.
Схема устройства контактного зажима: 1– винт; 2 – пружинная шайба; 3 – шайба или основание контактного зажима; 4 – токоведущая жила; 5 – упор, ограничивающий растекание алюминиевого проводника.
Контактный зажим – зажим с двумя винтами для соединения проводов.
Кнопка звонка – контактный механизм.
Клеммная группа – клемма для соединения проводов.
Контакт – основной рабочий элемент устройства.
Кабель – несколько изолированных проводов в защитной герметичной оболочке.
Коэффициент цветопередачи – отношение цветов предметов при освещении их данным источником света к цветам этих же предметов, освещаемых источником света, принятым за эталон, в строго определенных условиях.
КЗ – короткое замыкание.
КУП – клемма уравнивания потенциалов.
Контактор – устройство, предназначенное для частых дистанционных коммутаций электрической цепи при нормальном режиме работы.
Как правило – данное требование является преобладающим, а отступление от него должно быть обосновано.
КЛЛ – компактно-люминесцентная лампа.
Люминесценция – излучение, которое не требует нагрева тел и может возникать в газообразных, жидких и твердых телах под действием ударов электронов.
Люминофоры – твердые или жидкие вещества, способные излучать свет под действием различного рода возбудителей.
Схема устройства люминесцентной лампы.
Люминесцентные лампы – газоразрядные лампы низкого давления.
Лампа – электрическое устройство, предназначенное для излучения света.
Металлогалогенные лампы – ртутные лампы высокого давления, в которых используются добавки из йодидов металлов, в том числе редкоземельных, а также сложные соединения цезия и галогенида олова.
Монохроматический свет – одноцветный свет, свет одной определенной длины волны. На практике содержит узкий участок спектра.
Монтаж электрокороба – крепление электрокороба к стене.
Напряжение – разность потенциалов между двумя точками, например, между фазным и нулевым проводом.
Номинальное напряжение – 220-240 В для сети переменного тока.
Нулевой провод (N) – провод, служащий для возврата тока.
Навеска люстр, бра, светильников – подвешивание и подключение люстр, бра, светильников.
Накладная электроточка – розетка/выключатель, установленные на поверхности стены.
Напряжение отсечки – минимальное напряжение, при котором батарея способна отдавать полезную энергию при определенных условиях разряда.
Напряжение холостого хода – напряжение на внешних зажимах батареи при отсутствии отбора тока.
Не более – значения величин являются наибольшими.
Не менее – значения величин являются наименьшими.
Схема освещения ванной комнаты.
Нормальные помещения – сухие помещения, если отсутствуют условия (особо сырые, жаркие, пыльные).
Ом – единица электрического сопротивления.
Освещение – применение света в конкретной обстановке, рядом с объектами или в их окружении, с целью сделать их видимыми.
Освещенность – величина, которая отражает соотношение падающего светового потока к освещаемой площади. Единица измерения –люкс.
Отражение – свойство материалов возвращать падающий на них свет.
Особо сырое помещение – это помещение, где относительная влажность воздуха близка к 100%.
Проводник – составная часть электропроводки, служащая для передачи тока.
Переменный ток – электрический ток, который периодически изменяет свою величину и направление.
Постоянный ток – электрический ток, который течет неизменно в одном направлении.
Потребители электроэнергии – все электрические электроприборы, работающие за счет потребления электроэнергии.
Переборка щита – замена автоматов защиты с переподключением проводов.
Патрон – приспособление для установки и закрепления электрической лампы в светильнике.
Плавкий предохранитель – коммутационный электрический элемент, предназначенный для отключения защищаемой цепи путем расплавления защитного элемента.
Схема соединения проводов в распредкоробке.
Пряжки – приспособления для крепления кабелей и проводов к основаниям при открытой прокладке.
Провод – проводник электрического тока, состоящий из одной или нескольких токопроводящих жил.
Переноска – освещение, осуществляемое переносными лампами, присоединенными к сети напряжением 220-240 В в обычных помещениях и 12 В в помещениях повышенной опасности.
Провод (PEN) – провод с защитной функцией.
Плотность энергии – отношение энергии элемента к его массе или объему, выраженное в Ватт-часах на единицу массы или объема.
Пускорегулирующие аппараты (ПРА) – устройство, работающее в электрической цепи с газоразрядными лампами и служащее главным образом для стабилизации тока при разряде.
Пайка – соединение проводов при помощи паяльника и специальных припоев.
Распределительный щит – место установки предохранителей, дистанционных выключателей и т. д.
Разряд – потребление электрической энергии от элемента во внешнюю цепь.
Разъемные контактные соединения – устройства, состоящие из вилки и розетки.
Разборные контактные соединения – устройства, которые могут быть разобраны без разрушения соединяемых деталей.
Распаячная коробка – коробка, в которой производится соединение проводов.
Сила тока – количество электричества, протекающего по проводу за определенный период времени.
Сильный ток – ток напряжением до 1000 В.
Схема устройства линии выключателя.
Слаботочный предохранитель – небольшой плавкий предохранитель, используемый в электрических приборах.
Слабый ток – ток напряжением до 50 В.
Схема электропроводки – схема, которая отображает положение всех электрических устройств и проводов.
Силовая линия – линия проводов для подключения силовых розеток (электроплита, водонагреватель и т.
д.).
Светильник – плафон с патроном и лампочкой.
Сверление сквозных отверстий в стенах – бурение проходных отверстий в стенах.
Силовой провод – провод, по которому происходит подача электроэнергии.
Сетевой кабель для компьютера – линия компьютерной сети.
Световая отдача – световая отдача показывает, с каким КПД полученная электрическая мощность преобразуется в свет. Измеряется в люменах/Вт и является главным показателем экономичности лампы.
Световой поток – вся мощность излучения источника света, оцениваемая по световому ощущению глаза человека. Измеряется в люменах.
Сила света – интенсивность излучаемого в определенном направлении света. Измеряется в канделах.
Стартер – устройство, служащее для зажигания газоразрядных ламп путем подогрева электрода.
Сухое помещение – помещение, в котором относительная влажность воздуха не превышает 60%.
Сырое помещение – помещение, в котором влажность воздуха длительное время превышает 75%.
Сопротивление заземляющего устройства – сумма сопротивлений заземлителя (относительно земли) и заземляющих проводников.
Сопротивление растеканию – сопротивление, которое оказывает заземлитель на участке растекания тока.
Варианты скрутки проводов.
Светодиод – полупроводниковый прибор с электронно-дырочным р-n переходом или контактом металл-полупроводник, который генерирует при прохождении через него электрического тока оптическое (видимое) излучение.
Счетчик – прибор учета электроэнергии.
Скрутка – приспособление для соединений отдельно взятых монолитных жил небольшого сечения.
Ток утечки – ток, возникающий при повреждении проводки.
Труба ПВХ – жесткая пластиковая труба. Применяется как дополнительный изолятор для электропроводки.
Телефонная линия – кабель для телефонной связи.
Телевизионный краб – устройство для разветвления телевизионного кабеля на несколько отдельных линий.
Ток замыкания на землю – ток, проходящий через землю в месте замыкания.
Трансформатор – устройство, преобразующее переменное напряжение одного уровня в напряжение другого уровня.
Устройство защитного отключения (УЗО) – устройство для защиты от поражения электрическим током.
Устройство максимальной токовой защиты – плавкий предохранитель или линейный защитный автомат.
Ультрафиолетовое излучение – оптическое излучение с длиной волн меньшей, чем у видимого излучения.
Устройство зажигания – электрическое устройство, которое обеспечивает условия, необходимые для инициирования разряда.
Установка электроточки – установка розетки/выключателя.
Установка внутренней электроточки – вмазка подрозетника.
Схема расположения розеток.
Установка розетки – установка механизма розетки.
Установка клеммной группы – соединение проводов при помощи клеммы.
Фазный провод – основной токопроводящий провод.
Цикл – одна последовательность заряда и разряда элемента.
Цветовая температура – мера объективного впечатления от цвета данного источника света.
Цветовое ощущение – общее субъективное ощущение, которое человек испытывает, когда смотрит на источник света.
Частота– количество колебаний в секунду. Частота переменного тока в обычной электросети составляет 50 Гц.
Штробление – прорезание борозд в стенах и потолках для укладки проводов.
Шинопровод – комплектное устройство для прокладки электрической сети. Состоит из отдельных секций, соединяемых сваркой и болтовыми соединениями.
Электрическая цепь – замкнутый участок электропроводки.
Экранирующая решетка – часть светильника, изготовленная из прозрачных или непрозрачных элементов таким образом, чтобы прикрыть лампу от непосредственного наблюдения под определенным углом.
Электролит – материал, проводящий носителей заряда в элементе.
Электрод – проводящий материал, способный при реакции с электролитом производить носителей тока.
Электрощит – комплекс электроаппаратов, установленных в одном боксе и предназначенных для распределения электроэнергии по линиям и их защиты от перегрузок, КЗ и токов утечки на землю.
Электропроводка – провода, соединяющие групповой щиток, светильники, розетки, стационарные электроприборы.
Электрокороб – пластиковый кабель-канал для укладки в него проводов. Применяется при монтаже наружной электропроводки.
Электроточка – розетка/выключатель.
Электрический контакт – соприкосновение элементов, обеспечивающее непрерывность электрической цепи.
Электроустановочная скоба – пластиковая изогнутая в виде дуги или буквы П круглая или плоская полоска (в зависимости от сечения кабеля).
Конечно, это не все термины, которые есть в электрике. Здесь представлены лишь наиболее часто встречающиеся.

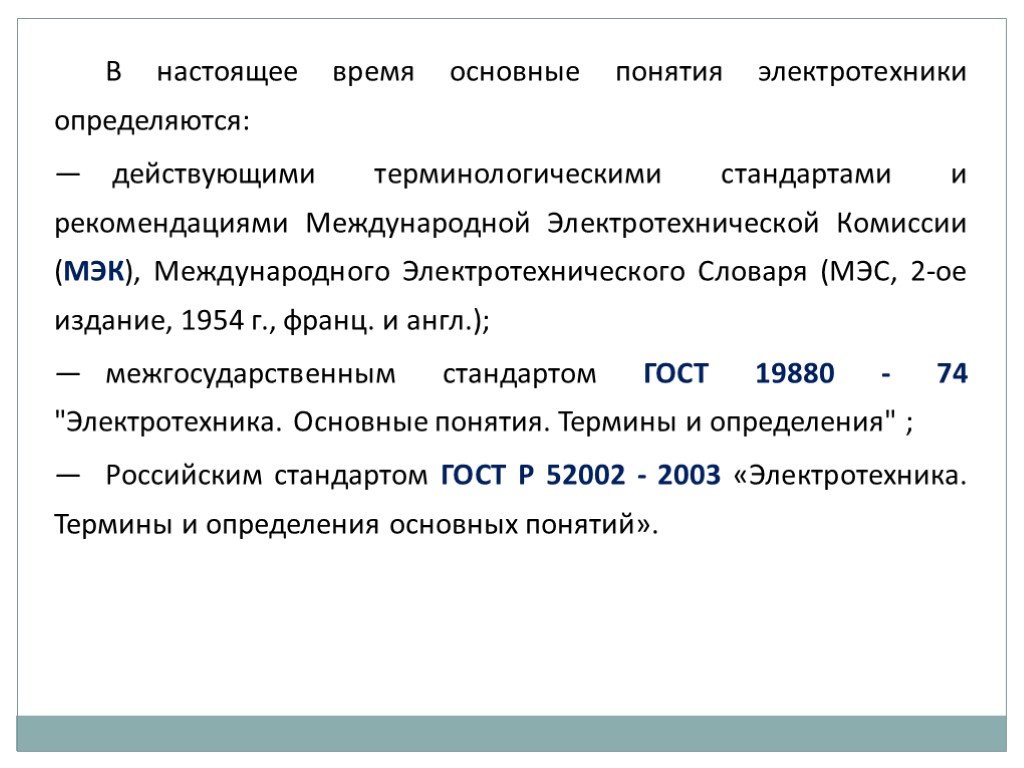

Базовые понятия в электрике — основные понятия в электрике
Прежде чем приступить к работам, связанным с электричеством, необходимо немного «подковаться» теоретически в этом вопросе. Если говорить просто, то обычно под электричеством подразумевается это движение электронов под действием электромагнитного поля. Главное — понять, что электричество — энергия мельчайших заряженных частиц, которые движутся внутри проводников в определенном направлении (рис, 1.1). Постоянный ток практически не меняет своего направления и величины во времени. Допустим, в обычной батарейке постоянный ток. Тогда заряд будет перетекать от минуса к плюсу, не меняясь, пока не иссякнет.
Переменный ток — это ток, который с определенной периодичностью меняет направление движения и величину. Представьте ток как поток воды, текущий по трубе. Через какой-то промежуток времени (например, 5 с) вода будет устремляться то в одну сторону, то в другую. С током это происходит намного быстрее — 50 раз в секунду (частота 50 Гц). В течение одного периода колебания величина тока повышается до максимума, затем проходит через ноль, а потом происходит обратный процесс, но уже с другим знаком. Получение и передача переменного тока тесно связаны с таким устройством, как трансформатор (рис. 1.2). Генератор, который вырабатывает переменный ток, по устройству гораздо проще, чем генератор постоянного тока. Кроме того, для передачи энергии на дальнее расстояние переменный ток подходит лучше всего. С его помощью при этом теряется меньше энергии. Рис 1.2. Трансформатор на подстанции понижает напряжение от высоковольтной линии для передачи в бытовую сеть При помощи трансформатора (специального устройства в видек атушек) переменный ток преобразуется с низкого напряжения на высокое и наоборот, как это представлено на иллюстрации (рис. 1.3). |
На вопрос, почему так происходит и зачем нужен такой ток, можно ответить, что получение и передача переменного тока намного проще, чем постоянного.Рис. 1.3. Передача на расстояние переменного тока |
Именно по этой причине большинство приборов работает от сети, в которой ток переменный.
Однако постоянный ток так-же применяется достаточно широко — во всех видах батарей, в химической промышленности и некоторых других областях.
Многие слышали такие загадочные слова, как одна фаза, три фазы, ноль, заземление или земля, и знают, что это важные понятия в мире электричества. Однако не все понимают, что они обозначают и какое отношение имеют к окружающей действительности. Тем не менее знать это обязательно.
Не углубляясь в технические подробности, которые не нужны домашнему мастеру, можно сказать, что трехфазная сеть — это такой способ передачи электрического тока, когда переменный ток течет по трем проводам, а по одному возвращается назад. Вышесказанное надо немного пояснить. Любая электрическая цепь состоит из двух проводов. По одному ток идет к потребителю (например, к чайнику), а по другому возвращается обратно. Если разомкнуть такую цепь, то ток идти не будет. Вот и все описание однофазной цепи (рис. 1.4).
Тот провод, по которому ток идет, называется фазовым, или просто фазой, а по которому возвращается — нолевым, или нолем.
Трехфазная цепь состоит из трех фазовых проводов и одного обратного. Такое возможно потому, что
фаза переменного тока в каждом из трех проводов сдвинута по отношению к соседнему на 120 °С (рис. 1.5). Более подробно на этот вопрос поможет ответить учебник по электромеханике.
Рис. 1.5. Схема трехфазной цепи |
Передача переменного тока происходит именно при помощи трехфазных сетей. Это выгодно экономически — не нужны еще два нолевых провода. Подходя к потребителю, ток разделяется на три фазы, и каждой из них дается по нолю. Так он попадает в квартиры и дома. Хотя иногда трехфазная сеть заводится прямо в дом. Как правило, речь идет о частном секторе, и такое положение дел имеет свои плюсы и минусы. Об этом будет рассказано позднее.
Земля, или, правильнее сказать, заземление — третий провод в однофазной сети. В сущности, рабочей нагрузки он не несет, а служит своего рода предохранителем.
Это можно объяснить на примере. В случае когда электричество выходит из-под контроля (например, короткое замыкание), возникает угроза пожара или удара током. Чтобы этого не произошло (то есть значение тока не должно превышать безопасный для человека и приборов уровень), вводится заземление. По этому проводу избыток электричества в буквальном смысле слова уходит в землю (рис. 1.6).
Рис. 1.6. Простейшая схема заземления |
Еще один пример. Допустим, в работе электродвигателя стиральной машины возникла небольшая поломка и часть электрического тока попадает на внешнюю металлическую оболочку прибора. Если заземления нет, этот заряд так и будет блуждать по стиральной машине. Когда человек прикоснется к ней, он моментально станет самым удобным выходом для данной энергии, то есть получит удар током. При наличии провода заземления в этой ситуации излишний заряд стечет по нему, не причинив никому вреда.
В дополнение можно сказать, что нолевой проводник также может быть заземлением и, в принципе, им и является, но только на электростанции.
Ситуация, когда в доме нет заземления, небезопасна. Как с ней справиться, не меняя всю проводку в доме, будет рассказано в дальнейшем.
ВНИМАНИЕ!
Некоторые умельцы, полагаясь на начальные знания по электротехнике, устанавливают нолевой провод как заземляющий. Никогда так не делайте. При обрыве нолевого провода корпуса заземленных приборов окажутся под напряжением 220 В.
Определение электроники | Учебное пособие по электронике и электротехнике
Определение электроники и различия между электроникой и электротехникой.
Электроника Определение – Электроника – это отрасль науки, которая занимается изучением потока и управления электронами ( электричество ), а также изучением их поведения и эффектов в вакууме, газах и полупроводниках, а также с устройствами, использующими такие электроны.
электроны.
Этот контроль электронов осуществляется с помощью устройств ( электронные компоненты ), которые сопротивляются, переносят, выбирают, направляют, переключают, сохраняют, манипулируют и используют электрон.
Содержание
Разница между определением электротехники и электроники
Электроника имеет дело с потоком заряда ( электронов ) через неметаллические проводники ( полупроводники ).
Электротехника имеет дело с потоком заряда по металлическим проводникам.
Пример : Поток заряда через кремний, который не является металлом, относится к электронике, тогда как поток заряда через медь, которая является металлом, относится к электричеству.
Основные электрические единицы и определение
1. Пассивный
Способен работать без внешнего источника питания. Типичными пассивными компонентами являются резисторы, конденсаторы, катушки индуктивности и диоды (, хотя последние представляют собой особый случай ).
Пассивные электронные компоненты
2. Активные
Для работы требуется источник питания. Включает транзисторы ( все типы ), интегральные схемы (все типы ), симисторы, тиристоры, светодиоды и т. д.
Активные электронные компоненты
3. Постоянный ток
Постоянный ток. Электроны движутся только в одном направлении. Течение тока идет от отрицательного к положительному, хотя часто удобнее думать об этом как от положительного к отрицательному. Это иногда называют « обычный » ток, в отличие от потока электронов.
4. Переменный ток
Переменный ток. Электроны движутся в обоих направлениях циклически — сначала в одну сторону, затем в другую. Скорость изменения направления определяет частота, измеряемая в герцах ( циклов в секунду ).
5. Частота
Единица измерения — Герц, символ — Гц, старый символ — cps ( циклов в секунду ).
Полный цикл завершается, когда сигнал переменного тока переходит от нуля вольт к одному пределу, обратно через ноль вольт к противоположному пределу и возвращается к нулю.
Допустимый диапазон звуковых частот от 20 Гц до 20 000 Гц. Количество раз, когда сигнал завершает полный цикл за одну секунду, является частотой.
6. Напряжение
Единица измерения — вольты, символ — V или U, старый символ — E. Напряжение — это « давление » электричества, или « электродвижущая сила » ( отсюда старый термин E ).
Батарея 9 В имеет напряжение 9 В постоянного тока и может быть положительным или отрицательным в зависимости от клеммы, используемой в качестве эталона.
Сеть имеет напряжение 220, 240 или 110 В, в зависимости от того, где вы живете – это переменное напряжение, чередующееся между положительными и отрицательными значениями. Напряжение также обычно измеряется в милливольтах ( мВ ), а 1000 мВ — это 1 В. Также используются микровольты ( мкВ ) и нановольты ( нВ ).
7. Ток
Единица измерения — ампер ( ампер ), символ — I. Ток – это поток электричества ( электронов ).
Между клеммами батареи или другого источника напряжения ток не течет, если не подключена нагрузка.
Величина тока определяется доступным напряжением и сопротивлением ( или импедансом ) нагрузки и источника питания.
Ток может быть переменным или постоянным, положительным или отрицательным, в зависимости от ссылки.
Для электроники ток также может измеряться в мА ( миллиампер ) – 1000 мА соответствует 1 А. Наноамперы ( нА ) также используются в некоторых случаях.
8. Сопротивление
Единица измерения — Ом, символ — R или Ω . Сопротивление является мерой того, насколько легко ( или с какой трудностью ) электроны будут течь через устройство.
Медный провод имеет очень низкое сопротивление, поэтому небольшое напряжение позволяет протекать большому току.
Аналогично, пластиковая изоляция имеет очень высокое сопротивление и предотвращает протекание тока от одного провода к соседним.
Резисторы имеют определенное сопротивление, поэтому ток можно рассчитать для любого напряжения.
Сопротивление в пассивных устройствах всегда положительное ( т. е. > 0 )
9. Емкость
Единица измерения — фарады, символ — C. Емкость — это мера накопленного заряда. В отличие от батареи, конденсатор накапливает заряд электростатически, а не химически, и реагирует гораздо быстрее.
Конденсатор пропускает переменный ток, но не пропускает постоянный ток (по крайней мере, для всех практических целей). Реактивное сопротивление или сопротивление переменному току ( называется импедансом ) конденсатора зависит от его значения и частоты сигнала переменного тока. Емкость всегда положительная величина.
10. Индуктивность
Единица измерения Генри, символ H или L ( в зависимости от контекста ). Индуктивность возникает в любом куске проводящего материала, но наматывается на катушку, чтобы быть полезной.
Катушка индуктивности хранит заряд магнитным образом и имеет низкий импеданс для постоянного тока ( теоретически равен нулю ), и более высокое сопротивление переменному току зависит от значения индуктивности и частоты.
В этом отношении он представляет собой электрическую противоположность конденсатору. Индуктивность всегда положительная величина. Символ « Hy » иногда используется в США. Нет такого символа.
11. Полное сопротивление
Единица измерения — Ом, символ — Ω или Z. В отличие от сопротивления, полное сопротивление зависит от частоты и указывается для сигналов переменного тока. Импеданс состоит из комбинации сопротивления, емкости и/или индуктивности.
Во многих случаях импеданс и сопротивление совпадают (например, резистор ). Полное сопротивление чаще всего положительное (, как сопротивление ), но может быть отрицательным для некоторых компонентов или цепей.
12. Децибелы
Единицей измерения является бел, но поскольку он большой, используются деци-белы ( 1/10 бел )), символ – дБ.
Децибелы используются в аудио, поскольку они представляют собой логарифмическую меру напряжения, тока или мощности и хорошо соответствуют реакции уха.
Изменение на 3 дБ составляет половину или двойную мощность ( 0,707 или 1,414 напряжения или тока соответственно ).
Определение электроники – Основное определение электроники и электричества
Заключение
Надеюсь, теперь определение электроники вам ясно. Пожалуйста, не стесняйтесь делиться своими мыслями и идеями ниже в разделе комментариев.
Похожие сообщения:
- Электронный словарь
- Зачем изучать электронику
- Правила параллельных и последовательных электрических цепей
- Символы, значения и чертежи электропроводки
- Что такое электронная схема?
- Электронные схемы для начинающих
- Основные электронные компоненты – типы, функции, символы
- Как работает электронная/электрическая схема
- Структура атома
Основные законы и понятия в электронике
- Проектирование задач
Войти
Добро пожаловать!Войти в свой аккаунт
ваше имя пользователя
ваш пароль
Забыли пароль?
Создать учетную запись
Политика конфиденциальности
Регистрация
Добро пожаловать!Зарегистрируйте аккаунт
ваш адрес электронной почты
ваше имя пользователя
Пароль будет отправлен вам по электронной почте.
Политика конфиденциальности
Восстановление пароля
Восстановить пароль
ваш адрес электронной почты
Поиск
Изменено:
Статьи категорий
Содержание
Добро пожаловать на наш курс о основных законах и понятиях в электронике!
Мир электроники — очень интересное место, но чтобы передвигаться там «с поднятой головой» надо разбираться в происходящих там явлениях. Для этого вам предстоит ознакомиться и усвоить фундаментальные законы и связанные с ним понятия, такие как значение Ток , Напряжение , Мощность , Сопротивление , Закон Ома и Закон Кирхгофа . Мы постараемся сделать все возможное, шаг за шагом объясняя (на наш взгляд) наиболее важные темы, такие как:
- Электронные компоненты,
- Электрические цепи.
Во второй части этой статьи мы будем упоминать такие темы, как:
- Электрический заряд,
- Электрическое напряжение, электрический ток, электрическая мощность, сопротивление,
- Закон Ома, законы Кирхгофа.
Электронные компоненты – что это такое?
Это электрические компоненты, способные генерировать электрическую энергию (за счет других видов энергии), накапливать энергию и рассеивать ее. Эти компоненты можно разделить на два семейства: Активные компоненты и Пассивные компоненты .
Активные электронные компоненты В эту группу входят компоненты, которые могут генерировать энергию в электронной схеме или изменять свои параметры, но они также требуют питания от внешних источников питания. Речь идет о таких компонентах, как диоды , , транзисторы , или электронные микросхемы (интегральные схемы ИС).
Рис. 1. Пример активных электронных компонентов Пассивные электронные компоненты
Электронные компоненты RLC этого типа не генерируют энергию сами по себе, но могут накапливать или рассеивать ее (например, резисторы , конденсаторы , катушки индуктивности ).
Рис. 2. Пример пассивных электронных компонентов Электрическая цепь – что это такое?С точки зрения используемых электронных компонентов мы различаем активные и пассивные электронные схемы. Они состоят из меньшей или большей группы активных и/или пассивных электронных компонентов, соединенных между собой проводами (или токопроводящими дорожками в случае печатных плат — печатных плат) и образующих замкнутый путь для электрического тока, называемый цепью. Когда в данной электронной схеме есть хотя бы один активный компонент, вся схема становится активной электронной схемой.
Электрический ток в электронной цепи всегда выбирает путь наименьшего сопротивления и будет течь по проводу или пути всегда от «положительного» к «отрицательному» выводу (в случае подачи положительного напряжения на эту цепь) .
Помните, что электроны движутся в противоположном направлении. Цепи могут быть приспособлены либо для работы с постоянным током (DC), либо для работы с переменным током (AC), что определяется временной зависимостью тока от времени I(t). Также мы различаем два способа соединения электронных компонентов между собой в цепи – последовательное и параллельное соединения.
В последовательных цепях одна клемма первого компонента соединена с клеммой второго компонента (резистор соединен с диодом «в одну линию» и является «одним проводом» источника питания). , как на рис. 3.). Ток в идеальной цепи будет иметь одно и то же значение в каждой точке цепи, а напряжение в идеальной цепи равно сумме падений напряжения на всех электронных компонентах, составляющих эту цепь (в данном случае на резисторе и светодиод , как показано ниже).
Рис. 3. Простой пример последовательной цепи Параллельные цепи В параллельных цепях ток протекает по двум или более ветвям цепи, а затем снова встречается (суммируется в один поток тока) в узле.
