основная изоляция | это… Что такое основная изоляция?

3.4.1 основная изоляция: Изоляция, применяемая к находящимся под напряжением частям для обеспечения основной защиты от поражения электрическим током.

Примечание — Основная изоляция не обязательно включает в себя изоляцию, используемую исключительно для функциональных целей.

Источник: ГОСТ Р МЭК 61038-2001: Учет электроэнергии. Тарификация и управление нагрузкой. Особые требования к переключателям по времени оригинал документа

2.1 основная изоляция: Изоляция токоведущих частей, предназначенная для обеспечения основной защиты от поражения электрическим током.

Примечание — Основная изоляция не обязательно должна состоять только из изоляции, необходимой для обеспечения нормальной работы оборудования.

Источник: ГОСТ Р МЭК 536-94: Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током оригинал документа

2.2.11. Основная изоляция — изоляция частей, находящихся под напряжением, предназначенная для основной защиты от поражения электрическим током.

Примечание. Основная изоляция не обязательно включает изоляцию, применяемую исключительно для функциональных целей.

Источник: ГОСТ 12.2.013.0-91: Система стандартов безопасности труда. Машины ручные электрические. Общие требования безопасности и методы испытаний оригинал документа

3.4.1 основная изоляция (basic insulation): Изоляция частей, находящихся под напряжением и обеспечивающая основную защиту от поражения электрическим током, при этом она не обязательно включает в себя изоляцию, применяемую только для функциональных целей.

Источник: ГОСТ Р МЭК 60745-1-2005: Машины ручные электрические. Безопасность и методы испытаний. Часть 1. Общие требования оригинал документа

3.17 Основная изоляция — изоляция частей, находящихся под опасным напряжением, обеспечивающая основную защиту от поражения электрическим током.

Источник: ГОСТ Р 50829-95: Безопасность радиостанций, радиоэлектронной аппаратуры с использованием приемопередающей аппаратуры и их составных частей. Общие требования и методы испытаний оригинал документа

2.24 Основная изоляция — изоляция токоведущих частей, обеспечивающая основную защиту от поражения электрическим током.

Примечание — Основная изоляция не обязательно является рабочей, то есть может не включать в себя изоляцию, используемую исключительно для обеспечения нормальной работы трансформатора.

Источник: ГОСТ 30030-93: Трансформаторы разделительные и безопасные разделительные трансформаторы. Технические требования оригинал документа

50 Основная изоляция

[195-06-06] [826-12-14]

Изоляция опасных токоведущих частей, которая обеспечивает защиту от прямого прикосновения.

Примечание — Это не относится к изоляции, используемой исключительно для функциональных целей.

Источник: ГОСТ Р 12.1.009-2009: Система стандартов безопасности труда. Электробезопасность. Термины и определения оригинал документа

основная изоляция: Изоляция токоведущих частей, обеспечивающая основную защиту от поражения электрическим током.

[ГОСТ Р 52161.1-2004, пункт 3.3.1]

Источник: ГОСТ Р 12.1.019-2009: Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты оригинал документа

основная изоляция

(basic insulation):

Изоляция опасных токоведущих частей, которая обеспечивает защиту от прямого прикосновения.

усиленная изоляция

(reinforced insulation):

Изоляция опасных токоведущих частей, обеспечивающая степень защиты от поражения электрическим током, эквивалентную степени защиты, обеспечиваемой двойной изоляцией.

(электрически) защитная оболочка

((electrically) protective enclosure):

Электрическая оболочка, окружающая находящиеся внутри нее части оборудования для предотвращения доступа к опасным токоведущим частям с любого направления.

826-12-25

[195-06-17]

Источник: ГОСТ Р МЭК 60050-826-2009: Установки электрические. Термины и определения оригинал документа

2. 12 основная изоляция : Изоляция токоведущих деталей, обеспечивающая основную защиту от поражения электрическим током.

Примечание — Основная изоляция не обязательно включает изоляцию, используемую исключительно в функциональных целях.

Источник: ГОСТ Р МЭК 60238-99: Патроны резьбовые для ламп оригинал документа

3.52 основная изоляция: Рабочая изоляция под напряжением, дефект которой вызывает риск поражения электрическим током.

Источник: ГОСТ Р МЭК 60974-1-2004: Источники питания для дуговой сварки. Требования безопасности оригинал документа

1.2.9.2 основная изоляция (basic insulation): Изоляция, обеспечивающая основную защиту от поражения электрическим током.

Источник: ГОСТ Р МЭК 60950-1-2009: Оборудование информационных технологий. Требования безопасности. Часть 1. Общие требования оригинал документа

1.2.9.2 основная изоляция (basic insulation): Изоляция, обеспечивающая основную защиту от поражения электрическим током.

Источник: ГОСТ Р МЭК 60950-1-2005: Оборудование информационных технологий. Требования безопасности. Часть 1. Общие требования оригинал документа

3.5 основная изоляция (basic insulation): Изоляция (необязательно включающая изоляцию, применяемую исключительно для функциональных целей) частей, находящихся под напряжением, обеспечивающая основную защиту от поражения электрическим током.

Источник: ГОСТ Р МЭК 60745-1-2009: Машины ручные электрические. Безопасность и методы испытаний. Часть 1. Общие требования оригинал документа

3.14 основная изоляция: По ГОСТ Р МЭК 335-1.

Источник: ГОСТ Р 51539-99: Удлинители бытового и аналогичного назначения на кабельных катушках. Общие требования и методы испытаний оригинал документа

3.4.1 основная изоляция (basic insulation): Изоляция частей, находящихся под напряжением и обеспечивающая основную защиту от поражения электрическим током, при этом она не обязательно включает в себя изоляцию, применяемую только для функциональных целей.

Источник: ГОСТ IEC 60745-1-2011: Машины ручные электрические. Безопасность и методы испытаний. Часть 1. Общие требования

Основная изоляция

Изоляция токовсдуших частей, предназначенная для основной защиты от поражения электрическим током. Основная изоляция не должна состоять только из изоляции, необходимой для обеспечения нормальной работы прибора.

Источник: РСТ РСФСР 784-91: Бытовое обслуживание населения. Машины и приборы электротехнические бытовые отремонтированные. Общие технические условия

1.2.9.2 ОСНОВНАЯ ИЗОЛЯЦИЯ: Изоляция, обеспечивающая основную защиту от поражения электрическим током.

Источник: ГОСТ Р МЭК 60950-2002: Безопасность оборудования информационных технологий оригинал документа

3.3.1 основная изоляция (basic insulation): Изоляция токоведущих частей, обеспечивающая основную защиту от поражения электрическим током.

Источник: ГОСТ Р 52161.1-2004: Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования оригинал документа

3.4.1 основная изоляция: Изоляция, применяемая для находящихся под напряжением частей для обеспечения основной защиты от поражения электрическим током.

Примечание — К основной изоляции не обязательно относят изоляцию, используемую исключительно для функциональных целей.

Источник: ГОСТ Р 52320-2005: Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии оригинал документа

3.6.1. основная изоляция: Изоляция, повреждение которой может вызвать опасность поражения электрическим током.

Примечание — Основная изоляция может использоваться также по функциональному назначению.

Источник: ГОСТ Р 52319-2005: Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования оригинал документа

1.2.16. основная изоляция:

Изоляция токоведущих деталей, обеспечивающая основную защиту от поражения электрическим током.

Примечание — Основная изоляция не обязательно должна включать изоляцию, используемую только для функционального назначения.

Источник: ГОСТ Р МЭК 60598-1-2003: Светильники. Часть 1. Общие требования и методы испытаний оригинал документа

1.2.16 основная изоляция (basic insulation): Изоляция токоведущих деталей, обеспечивающая основную защиту от поражения электрическим током.

Примечание — Основная изоляция необязательно должна включать в себя изоляцию, используемую только для функционального назначения.

Источник: ГОСТ Р МЭК 60598-1-2011: Светильники. Часть 1. Общие требования и методы испытаний оригинал документа

3.6.1 основная изоляция: Изоляция, неисправность которой приводит к опасности поражения электрическим током.

Примечание: Основная изоляция может служить также целям обеспечения работы оборудования.

Источник: ГОСТ Р 51350-99: Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования оригинал документа

2.12 основная изоляция: Изоляция токоведущих деталей, которая обеспечивает основную защиту от поражения электрическим током.

Примечание — Основная изоляция не обязательно используется только для функциональных целей.

Источник: ГОСТ Р МЭК 61184-99: Патроны байонетные оригинал документа

3.5.1 ОСНОВНАЯ ИЗОЛЯЦИЯ (BASIC INSULATION): Изоляция, неисправность которой может привести к опасности поражения электрическим током.

Примечание — ОСНОВНАЯ ИЗОЛЯЦИЯ может иметь также другие назначения.

Источник: ГОСТ IEC 61010-031-2011: Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 031. Требования безопасности к щупам электрическим ручным для электрических измерений и испытаний

Смотри также родственные термины:

15. Основная изоляция (рабочая)

Изоляция токоведущих частей, предназначенная для основной защиты от поражения электрическим током

Определения термина из разных документов: Основная изоляция (рабочая)

Источник: СТ СЭВ 2186-80: Соединители электрические цилиндрические промышленные от 16 до 200 А, 660 V. Технические требования. Методы испытаний

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

что это такое, определение, особенности

Основная изоляция (basic insulation) — это изоляция частей, находящихся под напряжением, которая обеспечивает основную защиту (определение согласно ГОСТ 30331.1-2013) [1]. Здесь нужно заметить, что данное понятие не распространяется на изоляцию, используемую исключительно для функциональных целей.

Если используют твердую основную изоляцию, она должна предотвращать контакт с опасными частями, находящимися под напряжением, электрической установки, системы или оборудования. На поверхности твердой изоляции высоковольтных электрических установок и оборудования может присутствовать напряжение и могут потребоваться дополнительные меры предосторожности.

Если основную изоляцию обеспечивают посредством воздуха, доступ к опасным частям, находящимся под напряжением электрической установки, системы или оборудования или проникновение в опасную зону должны быть исключены посредством барьеров, защитных ограждений или оболочек, как указано в 5. 2.3 и 5.2.4 [2]. или посредством размещения вне зоны досягаемости рукой, как указано в 5.2.5 [2].

Особенности.

Из определений рассматриваемого термина из ГОСТ Р МЭК 60050-195, следует, что основную изоляцию наносят на опасные части, находящиеся под напряжением, с целью защиты от поражения электрическим током в нормальных условиях. До тех пор, пока основная изоляция не повреждена, она препятствует прикосновению к опасным частям, находящимся под напряжением, а также исключает их замыкание на открытые проводящие части и появление на них опасного напряжения [3].

Опасные части, находящиеся под напряжением имеет электрооборудование классов 0, I и II. Поэтому основную изоляцию может иметь электрооборудование классов 0, I и II. Изоляция частей, находящихся под напряжением, электрооборудования класса III не является основной изоляцией, поскольку эти части находятся под сверхнизким напряжением (СНН), посредством которого обеспечивают основную защиту.

Термин «открытая проводящая часть» определен в стандарте ГОСТ 30331. 1-2013 следующим образом: это доступная прикосновению проводящая часть электрооборудования, которая при нормальных условиях не находится под напряжением, но может оказаться под напряжением при повреждении основной изоляции.

Согласно этому определению открытые проводящие части имеет электрооборудование классов 0 и I, поскольку его части, находящиеся под напряжением, отделены от доступных прикосновению проводящих частей посредством основной изоляции. Доступные прикосновению проводящие части электрооборудования класса II отделены от его частей, находящихся под напряжением, посредством двойной изоляции, представляющей собой совокупность основной и дополнительной изоляции или эквивалентной ей усиленной изоляции.

Поэтому доступные прикосновению проводящие части электрооборудования класса II не являются открытыми проводящими частями. Электрооборудование класса III не имеет открытых проводящих частей, поскольку его доступные прикосновению проводящие части отделены от частей, находящихся под напряжением, посредством изоляции, которая не является основной изоляцией.

Однако в требованиях международных и национальных стандартов, сформулированных для электрических цепей сверхнизкого напряжения, упоминают и основную изоляцию, и открытые проводящие части. Например, в разделе 414 «Защитная мера: сверхнизкое напряжение, обеспечиваемое БСНН и ЗСНН» стандарта МЭК 60364‑4‑41 «… Часть 4-41. Защита для безопасности. Защита от поражения электрическим током» и разработанного на его основе ГОСТ Р 50571.3 изложены требования к электрическим цепям сверхнизкого напряжения, не превышающего 50 В переменного тока или 120 В постоянного тока. В п. 414.1.1 обоих стандартов указано, что защита посредством систем БСНН или ЗСНН, в том числе, требует наличия основной изоляции между системой БСНН или ЗСНН и другими системами БСНН или ЗСНН и основной изоляции между системой БСНН и землей.

В п. 414.4.1 международного и национального стандартов цепям БСНН и ЗСНН предписано иметь основную изоляцию между частями, находящимися под напряжением, и другим цепями БСНН или ЗСНН. Цепи БСНН должны иметь основную изоляцию между частями, находящимися под напряжением, и землей. Цепи ЗСНН и / или открытые проводящие части оборудования, питаемого цепями ЗСНН, могут быть заземлены.

В п. 414.4.2 стандартов сказано, что защитное разделение электропроводок цепей БСНН и ЗСНН от частей, находящихся под напряжением, других цепей, которые имеют, по крайней мере, основную изоляцию, может быть достигнуто, в том числе, посредством следующего мероприятия: в дополнение к основной изоляции проводники цепи БСНН и ЗСНН должны быть заключены в неметаллической оболочке или изолирующей оболочке.

В п. 414.4.4 стандартов указано, что открытые проводящие части цепей БСНН не должны быть присоединены к земле, или к защитным проводникам, или к открытым проводящим частям другой цепи. В примечании к этому пункту также упомянуты открытые проводящие части цепей БСНН.

В п. 414.4.5 стандарта МЭК 60364‑4‑41 и ГОСТ Р 50571.3 установлено, что основная защита обычно является ненужной в нормальных сухих условиях для цепей ЗСНН в тех случаях, когда номинальное напряжение не превышает 25 В переменного тока или 60 В постоянного тока и открытые проводящие части и / или части, находящиеся под напряжением, присоединены защитным проводником к главному заземляющему зажиму.

Открытые проводящие части упомянуты также в основополагающих требованиях стандарта МЭК 61140, в п. 6.6 «Защита посредством БСНН» которого, в частности, указано: преднамеренное присоединение открытых проводящих частей к защитному проводнику или к заземляющему проводнику не разрешено. В п. 6.7 «Защита посредством ЗСНН» установлено, что в системе ЗСНН защиту обеспечивают, в том числе, посредством ограничения напряжения в электрической цепи, которая может быть заземлена и / или открытые проводящие части которой могут быть заземлены.

В п. 6.6 стандарта МЭК 61140 также указано, что в системе БСНН защиту обеспечивают, в том числе, посредством простого разделения системы БСНН от других систем БСНН, систем ЗСНН и от земли. Однако согласно требованиям, изложенным в п. 5.2.6 «Простое разделение (между цепями)» стандарта, простое разделение между электрической цепью и другими электрическими цепями или землей следует обеспечивать посредством основной изоляции, рассчитанной на самое высокое применяемое напряжение. Поскольку в п. 6.6 указаны цепи сверхнизкого напряжения, то п. 5.2.6 требует использования основной изоляции для выполнения простого разделения между ними.

Таким образом, международные и национальные стандарты установили требования к открытым проводящим частям, которых не может быть в цепях сверхнизкого напряжения, а также к применению в них основной изоляции, которой нет в этих цепях. Эти требования не согласованы с определениями использованных в них терминов и поэтому не могут быть корректно выполнены. Устранить указанные противоречия можно только одним способом –изменив определение термина «основная изоляция».

Заключение от Харечко Ю.В [3]. Для устранения противоречий между требованиями к электрическим цепям сверхнизкого напряжения и определениями терминов «открытая проводящая часть» и «основная изоляция» в определении последнего термин «опасная часть, находящаяся под напряжением» следует заменить термином «часть, находящаяся под напряжением». Определение рассматриваемого термина целесообразно взять из стандарта ГОСТ 30331. 1-2013.

1. ГОСТ 30331.1-2013
2. ГОСТ Р 58698-2019
3. Харечко Ю. В. Анализ понятия «основная изоляция». Журнал “Электрика” 12.2012

Основная изоляция | «Комплексный Энерго Подряд»

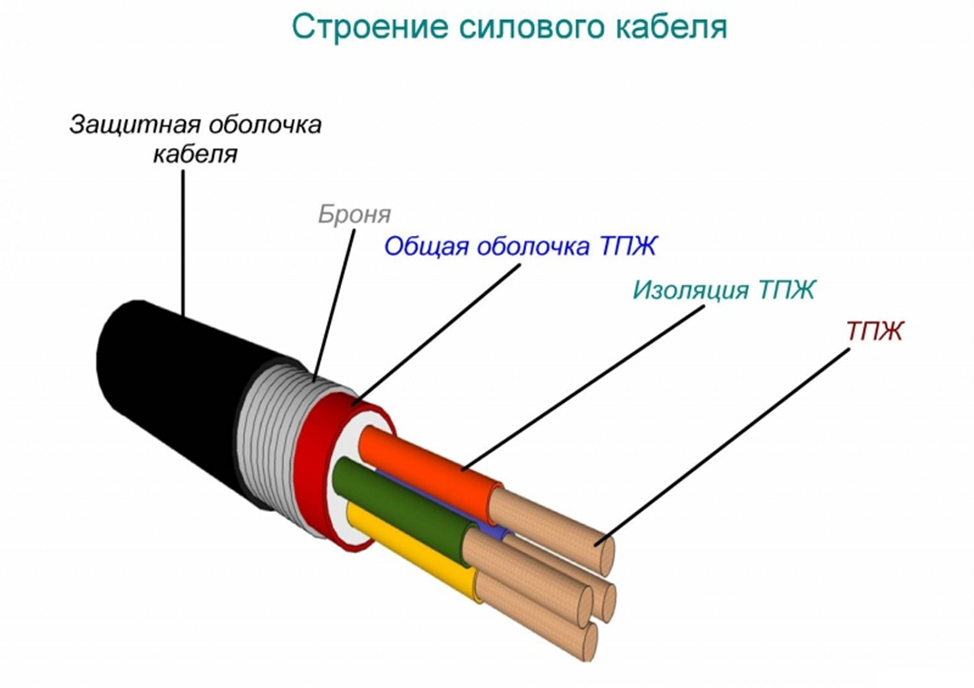

Основная изоляция – диэлектрический материал, который обеспечивает функции основного изолирования токоведущих частей. При целостности основной изоляции не происходит поражения людей электрическим током или короткого замыкания на землю. Основная изоляция должна обеспечивать защиту всей поверхности токоведущих частей. При этом к ней предъявляют высокие требования в части механической и электрической прочности, продолжительности срока службы. При выполнении основной изоляции путем наличия воздушного промежутка, защита от прямого прикосновения обеспечивается с помощью ограждений, оболочек, барьеров, размещением вне досягаемости людей. Проведение замеров сопротивления изоляции этого типа строго регламентируется правилами технической эксплуатации электроустановок, ГОСТ и другими нормативными документами Российской Федерации.

Наши услуги

Круглосуточная диспетчерская служба

• Бесплатный выезд инженера-электрика для оценки стоимости работ

Монтаж и испытания инженерного оборудования

• Монтаж электрооборудования
• Монтаж электрики в доме, квартире, офисе
• Техническое обслуживание вентиляции
• Монтаж и испытания электроустановок
• Монтаж уличных светильников
• Монтаж (установка) трансформаторной подстанции
• Испытания силовых трансформаторов
• Монтаж трансформаторов
• Монтаж ВРУ
• Монтаж понижающего трансформатора
• Монтаж вводов и трансформаторов тока
• Монтаж трансформаторов ТМГ
• Монтаж БКТП

Обслуживание противопожарных систем

• Текущее обслуживание оборудования автоматического пожаротушения
• Техническое обслуживание систем дымоудаления
• Выполнение работ по огнезащите материалов, изделий, конструкций
• Монтаж оборудования автоматического пожаротушения
• Монтаж оборудования автоматической пожарной сигнализации и оповещения

Ремонт и монтаж кабельных линий 0. 4-10 кВ

• Поиск мест повреждения кабельных линий 0,4-10 кВ
• Испытания кабельных линий
• Испытания оборудования подстанций и распределительных устройств с рабочим напряжением до 35 кВ

Техническое обслуживание электрооборудования

• Поверка счётчиков электроэнергии
• Монтаж узлов учёта электроэнергии
• Монтаж наружного освещения, декоративной подсветки
• Техническое обслуживание электросетей
• Сварочные аварийно-восстановительные работы
• Монтаж наружного освещения

Эксплуатация инженерных систем

• Техническое обслуживание инженерных систем зданий и сооружений1
• Техническое обслуживание противопожарных систем
• Инструкции по переключениям в электроустановках
• Подготовка системы отопления к отопительному сезону
• Сварочные аварийно-восстановительные работы
• Устранение засоров канализации
• Монтаж системы отопления
• Монтаж сантехники
• Техническое обслуживание вентиляции
• Техническое обслуживание электрооборудования
• Обслуживание электроустановок
• Техническое обслуживание электроустановок предприятий

Ремонт инженерных систем

• Капитальный ремонт инженерных систем
• Техническое обслуживание трансформаторов
• Замена и ремонт электропроводки
• Замена электропроводки в квартире под ключ

Электроизмерения

• Собственная электролаборатория
• Измерение сопротивления петли фаза ноль
• Особенности выполнения измерения сопротивления изоляции
• Измерение сопротивления заземления
• Измерение сопротивления изоляции электропроводки
• Проведение испытаний электрооборудования
• Тепловизионное обследование зданий
• Испытание электроустановок зданий и сооружений
• Испытания средств защиты в электроустановках
• Измерение электроустановок
• Испытания электроизмерения

Почему стоит заказывать услуги монтажа, замера и ремонта в электролаборатории КЭП

Проводим электроизмерения с 2006 года

Предоставляем гарантию на все услуги от 12 месяцев

Все сотрудники проходят соответствующее обучение и аттестацию

Тщательно следим за актуальностью разрешений и лицензий

Собственная круглосуточная диспетчерская служба

Бесплатный выезд специалиста на объект

Заказать расчет

Лицензии и свидетельства

Отзывы

ООО «Джонс Лэнг ЛаСаль Управление Недвижимостью»

ООО «Серебряный город»

ООО «Мосинжстрой Проперти Менеджмент»

ООО «БЦ СадКо»

ООО «Джонс Лэнг ЛаСаль Управление Недвижимостью»

Портфолио

Вернуться назад

Изоляция, изоляция и рабочее напряжение

Источники питания позволяют электрическим системам работать, обеспечивая требуемое напряжение или ток при надлежащем уровне мощности. В дополнение к питанию электрической системы, источники питания должны быть спроектированы таким образом, чтобы свести к минимуму риск получения травмы конечным пользователем. В этом посте мы ответим на вопрос: «Как концепции типов изоляции, напряжения изоляции и рабочего напряжения применяются при решении вопросов безопасности для источников питания?»

• Тип изоляции описывает, как электрическая изоляция используется в источнике питания
• Напряжение изоляции относится к максимальному напряжению, при котором источник питания будет предотвращать опасные напряжения в течение коротких промежутков времени
• Рабочее напряжение описывает рекомендуемые условия работы источника питания в течение длительного периода времени

Типы изоляции

В мире электроники изоляторы определяются как материалы, которые не пропускают электрический ток. Существуют стандарты, определяющие назначение пяти различных типов изоляции:

1. Функциональный
2. Базовый
3. Дополнительный
4. Двойной
5. Усиленный

Функциональная изоляция

Функциональная изоляция также может называться рабочей изоляцией. Эта изоляция предназначена для обеспечения правильного функционирования или работы продукта и не используется для изоляции пользователя от опасного напряжения. Одним из распространенных примеров является эмалевая изоляция вокруг провода, используемого для намотки катушки. Изоляция должна быть достаточно прочной, чтобы предотвратить короткое замыкание соседних обмоток катушки. Другим примером может служить изоляция между дорожками низковольтной печатной платы. Изоляция этих дорожек на печатной плате служит для того, чтобы дорожки не замыкались друг на друга, чтобы цепь функционировала должным образом, а не из соображений безопасности. Правила техники безопасности не касаются характеристик функциональной изоляции.

Основная изоляция

Основная изоляция представляет собой один слой изоляции, обеспечивающий защиту от опасного напряжения. Примером базовой изоляции является пластиковая изоляция вокруг каждого проводника обычного шнура питания переменного тока. Слоя основной изоляции достаточно для защиты пользователя от поражения электрическим током, но если по какой-либо причине основная изоляция выходит из строя, пользователь может подвергнуться воздействию опасного напряжения.

Дополнительная изоляция

Дополнительная изоляция — это второй слой изоляции, не зависящий от основной изоляции. Целью этого слоя изоляции является обеспечение защиты от опасного напряжения в случае выхода из строя основной изоляции. Дополнительная изоляция включается в дополнение к основной изоляции, когда в источнике питания отсутствует защитное заземление. Примером дополнительной изоляции является пластиковый корпус внешнего источника питания.

Двойная изоляция

Двойная изоляция включает в себя как основную, так и дополнительную изоляцию в проекте и может рассматриваться как уровень безопасности, а не как тип изоляции (в большинстве документов двойная изоляция указана как тип изоляции). И основной, и дополнительный изоляционные слои реализованы из-за опасений, что слой основной изоляции может быть поврежден, и тогда пользователь будет подвергаться воздействию опасного напряжения.

Усиленная изоляция

Усиленная изоляция обеспечивает тот же уровень безопасности, что и двойная изоляция, но при этом используется один слой изоляции. Требования к изоляции, отнесенной к усиленной, более строгие, чем к основной или дополнительной изоляции.

Классы защиты продукции

Нормативные стандарты создали классы защиты продукции, которые характеризуются средствами обеспечения защиты оператора от опасного напряжения. В продукте класса I будет проводящее шасси, которое подключено к защитному заземлению. Таким образом, для изделий класса защиты I требуется входной шнур питания с проводом защитного заземления. Продукт класса защиты II не будет иметь проводник защитного заземления во входном шнуре питания, поэтому для защиты оператора предусмотрен второй слой изоляции из-за отсутствия заземленного шасси.

Рисунок 1: Типы изоляции и общие классы защиты источников питания

Напряжение изоляции

Напряжение изоляции относится к проверке способности изолятора минимизировать протекание электрического тока при высоком приложенном напряжении. Большинство изоляторов демонстрируют чрезвычайно высокий импеданс (чрезвычайно низкий ток) до тех пор, пока приложенное напряжение (и, следовательно, результирующая напряженность поля напряжения) не станет достаточно большой, чтобы «пробить» изоляцию. Как только изоляция разрушается, она перестает вести себя как хороший изолятор и становится плохим проводником. Опасные уровни тока могут протекать через изолирующий барьер после пробоя изоляции.

Пробой изоляции зависит как от величины, так и от продолжительности приложенного напряжения. По этой причине спецификации напряжения изоляции включают в себя величину испытательного напряжения, продолжительность испытательного напряжения и максимально допустимый ток во время нагрузки испытательного напряжения. Форма волны напряжения, используемая для проверки напряжения изоляции, может быть либо синусоидальным переменным напряжением, либо постоянным напряжением. Хорошо известное отношение квадратного корня из двух между среднеквадратичным значением и пиковым значением синусоидальной формы сигнала позволяет определять испытательное напряжение как переменное или постоянное напряжение. Общие напряжения изоляции, связанные с безопасностью, указанные для источников питания, включают вход на землю, вход на выход, и выход на землю.

Рис. 2. Напряжения изоляции входа на землю, входа на выход и выхода на землю

Рабочее напряжение

В то время как концепция напряжения изоляции заключается в подаче высокого рабочее напряжение относится к поведению изоляции при уровне напряжения, который может присутствовать в течение длительного периода времени. Напряжения напряжения, применимые к рабочему напряжению, могут возникать из-за нормально приложенного входного напряжения переменного или постоянного тока, смещения напряжения между входным и выходным напряжениями или между любым из этих напряжений и защитным заземлением. При напряженности поля напряжения, присутствующей от рабочего напряжения, качество изоляции сохраняется и не ухудшается с течением времени. При более низких испытанных напряжениях изоляции рекомендуемое рабочее напряжение может составлять только одну десятую от испытанного напряжения изоляции. При более высоких испытанных напряжениях изоляции рабочее напряжение может превышать половину испытанного напряжения изоляции.

Рисунок 3: Рекомендуемое рабочее напряжение по сравнению с проверенным напряжением изоляции

Заключение

Различные типы изоляции используются для выполнения различных функций в электронных устройствах. Иногда целью изоляции является обеспечение правильной работы цепи, в то время как другой целью изоляции может быть защита пользователя от опасного напряжения. Изоляция выйдет из строя или разрушится, если достаточно высокое напряжение будет приложено в течение достаточно длительного периода времени. Результат испытания на пробой изоляции обозначается как напряжение изоляции изоляции. Рекомендуемое рабочее напряжение изоляции определяется по результатам испытаний напряжения изоляции. Рабочее напряжение является рекомендуемым уровнем, при котором встроенная в изделие изоляция защитит пользователя от опасности поражения электрическим током.

Категории: Основы , Безопасность и соответствие

Вам также может понравиться

USB Type-C, подача питания и программируемый блок питания

Блог о мощности

Сравнение изолированных и неизолированных преобразователей мощности

Блог о мощности

В чем разница между включенным в список UL и признанным UL?

Блог о мощности

---

Есть комментарии по этому посту или темам, которые вы хотели бы видеть в будущем?
Отправьте нам письмо по адресу powerblog@cui. com

Основы изоляции: введение в стандарты и терминологию

1. Учебный центр TI
2. Технический семинар
3. Сигнальная цепь
4. Основы изоляции: введение в стандарты и терминологию

Технический семинар

МЕНЮ

• Обзор и демонстрации (3)

• MCU и процессор (1)

• Беспроводная связь (2)

• Сигнальная цепь (4)

• Мощность (13)

Электронная почта

Здравствуйте и добро пожаловать в основы изоляции. Серия видеороликов, предназначенная для ознакомления с основами цифровой изоляции. В этом видео мы рассмотрим некоторые основные стандарты и терминологию цифровой изоляции. Что такое изоляция? «Изоляция — это средство предотвращения протекания постоянного тока или неконтролируемых переходных токов между двумя сообщающимися точками. Изолятор — это изолятор, через который может происходить передача сигнала и мощности». В этом примере изоляции ISO1176 обеспечивает связь между двумя разными потенциалами земли, предотвращая при этом высокое напряжение от пересечения изолирующего барьера. Это защищает чувствительные процессоры от переходных процессов высокого напряжения. Зачем использовать изоляцию? Изоляция используется как средство защиты при возможности скачков высокого напряжения, которые могут повредить оборудование или причинить вред человеку; для предотвращения разрушительных контуров заземления и систем с межсоединениями, в которых могут присутствовать большие разности потенциалов земли или GPD; также для обеспечения связи между переходами компонентов на стороне низкого и высокого уровня, например, в системах электропривода. Стандарты изоляции. Что такое стандарты изоляции и сертификаты? «Существуют стандарты изоляции для сертификации как компонентов, так и продуктов. Тестирование на уровне компонентов предназначено для интегральных схем. Тестирование на уровне продукта предназначено для продуктов конечного пользователя». «Для изолирующих ИС стандарты компонентов используются для определения терминологии, основных характеристик, характеристик, испытаний на безопасность и методов измерения для трех областей применения компонентов: оптоизоляторов, цифровых или неоптоизоляторов, а также комбинированного стандарта для оптронов и цифровых изоляторов. . Эти тесты выполняются на уровне устройства и предназначены для определения того, может ли внутренняя изоляция изолятора с течением времени разрушиться в различных условиях эксплуатации». Стандарты изоляции для уровня компонентов применяются к уровню полупроводников. А стандарты оборудования применяются на системном уровне. Стандарты электромагнитной совместимости и излучения применяются на уровне полупроводников. Продукты цифровой изоляции T.I. тестируются на соответствие базовым и усиленным уровням изоляции в соответствии с большинством отраслевых стандартов. Вы можете найти полный список сертификатов изоляции TI по ​​устройствам на сайте www.ti.com/isolation. Нажмите на вкладку изолированные сертификаты, чтобы просмотреть полный список. Терминология изоляции. Что такое безопасные уровни изоляции? Базовая, двойная и усиленная изоляция. «Базовая установка представляет собой один слой изоляции, защищающий от единичного сбоя. Он не обеспечивает никакой защиты после возникновения одиночного сбоя». «Двойная изоляция — это два слоя изоляции». Усиленная изоляция представляет собой единую точку изоляции, эквивалентную по защите двойной изоляции и обеспечивающую остаточный уровень защиты в случае возникновения одиночной неисправности. Усиленные ИС помогают реализовать высоковольтную защиту компонента на системном уровне. Чтобы узнать больше об усиленной изоляции, посетите сайт ti.com и найдите усиленную изоляцию высокого напряжения, определения и тесты, методологии, технический документ. Горит номер слый063. Что такое утечка и зазор? Чтобы соответствовать стандартам безопасности, расстояние между внешними цепями изолятора, которое представляет собой расстояние между выводами корпуса, должно соответствовать минимальным расстояниям, называемым утечкой и зазором. Эти спецификации предназначены для ограничения рабочих напряжений и пиковых напряжений, которые могут возникнуть из-за деградации на поверхности корпуса или в рабочей среде. Путь утечки — это кратчайшее расстояние между двумя токопроводящими проводами — через изоляционный барьер и измеренное вдоль поверхности изоляции. Безопасное расстояние — это кратчайшее расстояние между двумя токопроводящими проводами через изолирующий барьер, измеренное по воздуху. Важно понимать разницу между напряжениями изоляции в техническом паспорте. «Повторяющееся пиковое напряжение изоляции — это способность изоляции выдерживать повторяющиеся пиковые напряжения в нормальном рабочем режиме». Рабочее напряжение – это заданная долговременная выдерживаемая способность изоляционного барьера, в том числе в нормальном рабочем режиме. «Максимальное переходное напряжение изоляции — это пиковая способность выдерживать импульсы переходных процессов продолжительностью 60 секунд». Это определяет пиковую устойчивость к перенапряжению и дуговому разряду. Импульсное напряжение — это самый высокий мгновенный импульс напряжения в течение заданного времени и заданной формы волны. Это определяет производительность, относящуюся к ударам молнии, с минимальной спецификацией 10 кВ для соответствия усиленным стандартам. Невосприимчивость к синфазным помехам — это максимальная скорость изменения разности потенциалов земли, которую изолятор может выдержать без битовых ошибок. CMTI указывает уровень невосприимчивости к шуму заземления и влияет на целостность сигнала через изолятор. CMTI измеряется в киловольтах в микросекунду. Здесь вы найдете краткое изложение терминологии изоляции, которое охватывает некоторые основные определения и терминологию, рассмотренные в этом обсуждении. Для получения более подробного списка посетите сайт www. ti.com и найдите освещенный номер slyy063. Надеюсь, вам было интересно узнать немного больше о стандартах изоляции и терминологии. Чтобы узнать больше об изоляционных продуктах, видеороликах и блогах TI, посетите сайт www.ti.com/isolation.

Предыдущий Далее

Описание

29 декабря 2016 г.

В этом учебном видео представлен обзор изоляции. Мы рассмотрим основы изоляции, стандарты, сертификаты и терминологию.

Дополнительная информация

Введение в основные термины в области изоляции

Хорошее знание терминологии в области изоляции является основой, на которой строится более сложное понимание. В этой статье рассматриваются и определяются некоторые из основных терминов, которые имеют жизненно важное значение для более тонкого понимания систем изоляции.

ТИПЫ ИЗОЛЯЦИИ

Ячеистая изоляция

Изоляция, состоящая из небольших отдельных ячеек, отделенных друг от друга. Пористый материал может быть стеклом или пластиком, таким как полистирол, полиуретан, полиизоцианурат или эластомер.

Волокнистая изоляция

Изоляция, состоящая из волокон малого диаметра, тонко разделяющих воздушное пространство. Используемые волокна представляют собой кварц, каменную вату, шлаковую вату
или алюмосиликат.

Гранулированная изоляция

Изоляция, состоящая из небольших узелков, содержащих пустоты или пустоты. Материалом может быть силикат кальция, диатомовая земля, вспученный вермикулит, перлит, целлюлоза или микропористая изоляция.

ТЕМПЕРАТУРНЫЕ ТЕРМИНЫ

Температура окружающей среды

Средняя температура среды, обычно воздуха, окружающей рассматриваемый объект.

Температурные пределы применения

Минимальная и максимальная температуры, при которых обычно безопасно эксплуатировать отделочные материалы, клеи и герметики, не подвергая опасности целостность материала.

Средняя температура

Сумма температур холодной поверхности и температуры горячей поверхности, деленная на 2. (Таблицы теплопроводности рассчитываются с использованием средних температур.) может подвергаться при нанесении поверх изоляции. Это не относится к рабочей температуре оборудования, сосуда или трубы.

ОБЩИЕ ПОКАЗАТЕЛИ ИЗОЛЯЦИИ

Кажущаяся теплопроводность

Теплопроводность, приписываемая материалу, который проявляет теплопередачу несколькими способами теплопередачи, что приводит к изменению свойств в зависимости от толщины образца или коэффициента излучения поверхности. (См. Проводимость, Термическая.)

Кажущееся удельное тепловое сопротивление (значение R)

Удельное тепловое сопротивление, приписываемое материалу, который проявляет теплопередачу несколькими способами, что приводит к изменению свойств в зависимости от толщины образца или коэффициента излучения поверхности. (См. Удельное сопротивление, Термическое сопротивление.)

Проводимость, тепловая (значение K)

Мера тепла, которое проходит через единицу площади однородного вещества через единицу толщины в единицу времени при каждой единице разности температур. Чем ниже значение K, тем выше изоляционная способность.

Проводимость, тепловая (значение C)

Скорость стационарного теплового потока через единицу площади материала или конструкции, вызванного единицей
разницы температур между поверхностями тела.

F-Rating

Рейтинг, обычно выражаемый в часах, указывающий конкретный период времени, в течение которого огнестойкий барьер может противостоять огню до того, как он сгорит или допустит прохождение пламени через отверстие в узле, как определено ASTM E 814 (UL 1479).

Термическое сопротивление (значение R)

Мера способности задерживать тепловой поток, а не способности передавать тепло. Значение R является числовой обратной величиной «U» или «C», таким образом, R = 1/U или 1/C. Значение теплового сопротивления R используется в сочетании с цифрами для обозначения значений теплового сопротивления: R-11 равно 11 единицам сопротивления. Чем выше «R», тем выше значение изоляции. IP единиц ^° F – ft2 – час/Btu; единицами СИ являются ^° C – м2 / Вт.

Удельное тепловое сопротивление, r

Величина, определяемая разностью температур в установившемся режиме между двумя определенными параллельными поверхностями однородного материала единичной толщины, которая вызывает удельный расход тепла через единицу площади. (r в единицах СИ: м К/Вт) (r в единицах дюйм-фунт: h ft F/Btu или h ft ² F/Btu дюйм)

Теплоемкость

Количество тепла, необходимое для изменение температуры тела на 1 градус. Для однородного тела это произведение массы и удельной теплоемкости. Для неоднородного тела это сумма произведений массы и удельной теплоемкости отдельных составляющих. (Может также рассматриваться как теплоемкость.)

Тепловые свойства изоляции

Обычно выражается как значение C, значение K, значение R и значение U.

Коэффициент пропускания, тепловое (значение U)

Суммарное тепловое значение всех материалов в системе изоляции, воздушных пространствах и поверхностных воздушных пленках. Теплопередача в единицу времени через единицу площади материала или конструкции и граничных воздушных пленок, вызванная единичной разностью температур сред с каждой стороны. Единицы IP — БТЕ / (час — кв. фут — разница температур в градусах Фаренгейта), а единицы СИ — Вт / (кв. м — разница температур в градусах Цельсия).
Примечание. Этот коэффициент теплопередачи называется общим коэффициентом теплопередачи.

ТЕРМИНЫ, ОТНОСЯЩИЕСЯ К ОТДЕЛКЕ ИЗОЛЯЦИОННЫХ СИСТЕМ

Ленты

Ленты, используемые для крепления изоляции и/или кожуха на месте.

Покрытие

Жидкость или полужидкость, которая при высыхании или отверждении образует защитное покрытие, подходящее для нанесения на теплоизоляцию или другие поверхности при толщине слоя в сухом состоянии 30 мил или менее.

Облицовка

Тонкое покрытие, наклеиваемое на поверхность изоляции перед монтажом на месте.

Пленка (влажная)

Нанесенный слой мастики или покрытия перед отверждением или сушкой.

Отделка (ОТНОСИТЕЛЬНО ИЗОЛЯЦИОННОЙ МЕТАЛЛИЧЕСКОЙ ОБОЛОЧКИ)

Текстура металлической поверхности.

Отделка

Оболочки, мастики или прочные пленки, используемые для эстетики или для защиты изоляции от одного или нескольких из следующих факторов: погодных условий, механических воздействий и/или неправомерного использования персоналом.

Оболочка (ОТНОСИТЕЛЬНО ИЗОЛЯЦИОННОЙ ОБОЛОЧКИ)

Защитное покрытие, устанавливаемое поверх теплоизоляции.

Отставание

(v.) Для применения отставания.
(сущ.) Цельный кусок укрывного материала.

Обшивка (В СВЯЗИ С ИЗОЛЯЦИОННОЙ ОБОЛОЧКОЙ – СИНОНИМУМ СЛОВА ОБЕСПЕЧИВАНИЯ)

Обсуждение – Три термина «оболочка», «изоляция» и «обшивка» считаются синонимами в большинстве областей применения и регионов, связанных с металлическими оболочками. Однако в некоторых случаях в электроэнергетике Северной Америки термин «отставание» имеет другое значение, чем «оболочка» или «оболочка», и относится конкретно к более толстому сечению оболочки.

Клеи для изоляции

Продукты на основе эмульсии смолы на водной основе, которые используются для приклеивания ткани для изоляции к изоляции и самой себе в местах соединений внахлестку. Они также герметизируют ткань и придают ей размер, а также плотно прилегают к поверхности. Их можно расчесывать или опрыскивать.

Обшивка — изоляция

Определение 1: Блочный материал для изоляции резервуаров и котлов, обычно изогнутый или конусообразный. Он может быть изготовлен из любого из нескольких изоляционных материалов.
Определение 2: Изоляция, используемая на трубах, резервуарах, воздуховодах, сосудах или другом механическом оборудовании.
Обсуждение — Запаздывающая изоляция обычно применяется в виде нарезанных, собранных вместе или скошенных частей.

Теплоизоляция — кожух

Кожух, установленный поверх изоляции. (СМ. КУРТКУ.)

Мастика

Защитное покрытие, наносимое распылением или шпателем для защиты от атмосферных воздействий или иным образом для предотвращения износа изоляции, на которую оно наносится.

Крепление

Любое устройство, проволока, лента или клей, используемые для крепления изоляции в рабочее положение и удержания ее в этом положении.

Уплотнение

Для водонепроницаемости или воздухонепроницаемости.

Герметик

Герметики в изоляции функционируют в основном как гидро- и пароизоляция. Их также можно использовать в качестве клея и для компенсационных швов для металла, кирпичной кладки, пеностекла и т. д. Они должны иметь низкую усадку, отличную адгезию и постоянную гибкость.

Герметик

Жидкое покрытие, используемое для предотвращения чрезмерного впитывания отделочных покрытий пористыми поверхностями.

ВОДА И ВЛАЖНОСТЬ ТЕРМИНЫ

Влагозащита (СВЯЗАННАЯ С ИЗОЛЯЦИОННОЙ ОБОЛОЧКОЙ)

Полимерная пленка или покрытие, наносимое на внутреннюю поверхность металлической оболочки с основной целью уменьшения электролитической, точечной или щелевой коррозии оболочки. Обсуждение — Влагозащитные барьеры не являются барьерами для водяного пара или замедлителями водяного пара.

Влагозамедлитель (ОТНОСЯЩИЙСЯ К ИЗОЛЯЦИОННОЙ ОБОЛОЧКЕ)

Слой пластиковой пленки или другого материала, нанесенный на внутреннюю сторону металлической оболочки для предотвращения коррозии оболочки путем предотвращения образования гальванического элемента между разнородными металлами трубы и кожух или предотвращение щелевой коррозии.

Обсуждение — Влагозамедлитель не является пароизолятором системы изоляции и не выполняет ту же функцию.

Водопоглощение

Увеличение веса материала, выраженное в процентах от его сухого веса или объема после погружения в воду на определенное время.

Проницаемость водяного пара

Скорость проникновения водяного пара через единицу площади плоского материала единичной толщины, вызванная единичной разницей давления пара между двумя конкретными поверхностями при заданной температуре и влажности. Проницаемость водяного пара измеряется в системе защиты от проникновения (IP) в дюймах проницаемости.

Проницаемость водяного пара

Скорость проникновения водяного пара через единицу площади плоского материала или конструкции, вызванная единичной разницей давления пара между двумя конкретными поверхностями при определенных условиях температуры и влажности. Паропроницаемость измеряется в IP-системах в единицах проницаемости.

Давление водяного пара

Давление водяного пара при данной температуре; также составляющая атмосферного давления, вносимая присутствием водяного пара.

Сопротивление водяному пару

Стационарная разность давлений пара, вызывающая единицу скорости потока пара через единицу площади плоского материала (или конструкции, которая ведет себя как однородное тело) при определенных условиях температуры и относительной влажности на каждой поверхности .

Удельное сопротивление водяного пара

Разность давлений пара в установившемся режиме, которая вызывает удельную скорость потока пара через единицу площади и
единицу толщины плоского материала (или конструкции, которая действует как однородное тело) для конкретных условий температуры и относительной влажности на каждой поверхности.

Замедлитель водяного пара (барьер)

Материал или система, значительно препятствующая прохождению водяного пара при определенных условиях.

Оболочка замедлителя водяного пара

Любой материал или композит, отвечающий требованиям замедлителя водяного пара и используемый для покрытия изоляционного материала. Он может быть изготовлен на заводе или применяться в полевых условиях и может быть прикреплен или не прикреплен к изоляционному материалу.

Коэффициент пропускания водяного пара (WVTR)

Установившийся поток водяного пара в единицу времени через единицу площади тела, нормально к определенным параллельным поверхностям, при определенных условиях температуры и влажности на каждой поверхности. Единицы измерения IP: фунты/час – фут2; единицами СИ являются граммы/час – м2.

Пароизолятор (барьер)

Пароизолятор, который также защищает от атмосферных воздействий.

Это краткое введение в терминологию изоляции является отправной точкой для тех, кто хочет расширить свои знания об изоляции и механических системах.
