Определение электрической мощности оборудования.

Если для надежной работы электрооборудования вам нужна покупка электрогенератора (миниэлектростанции), стабилизатора напряжения или источника бесперебойного питания (UPS), перво-наперво вам необходимо рассчитать мощность нагрузки, то есть суммарной мощности одновременно включаемого оборудования (потребителей).

При этом не сведущим в электротехнике людям порой довольно сложно разобраться в указанных на оборудовании различных числах, измеряемых в Вт или ВА, и каком-то cosφ. Обозначают эти величины полную и полезную мощность, которые связаны между собой посредством cosφ.

Определение электрической мощности потребителей заключается в расчете общей полной (суммарной) электрической мощности всего подключаемого электрооборудования. Единицей измерения полной мощности выступает вольт-ампер (ВА, VA). Поскольку основная часть потребители электроэнергии является устройствами переменного тока, то для подсчета их полной мощности используется концепция реактивной и активной мощности, которая в силу малости эффектов не актуальна для использующего постоянный ток электрооборудования.

Так же не следует забывать, что в момент включения оборудования с электродвигателем потребляемая мощность будет в несколько раз превышать указанное в технических характеристиках значение по причине возникновения пусковых (пиковых) токов.

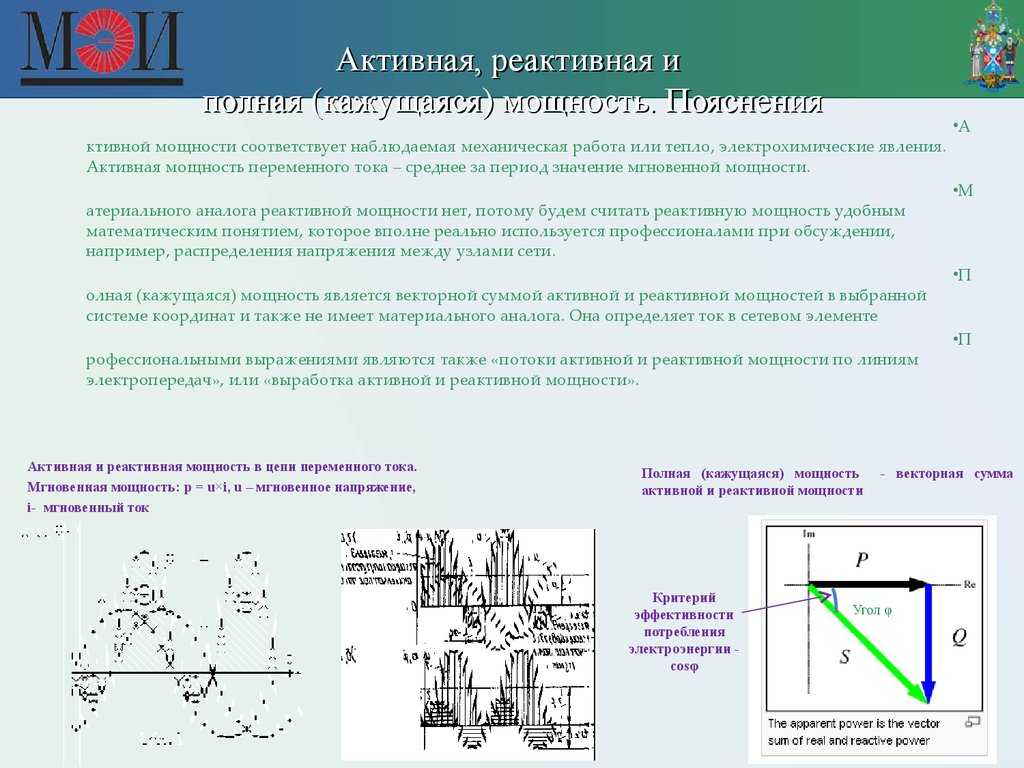

Принципиальное различие между активной и реактивной мощностью заключается в том, что в первом случае практически вся потребляемая электроэнергия используется на выполнение полезной работы, во втором случае часть потребляемой электроэнергии расходуется на создание электромагнитных полей, не связанных с выполнением полезной работы.

Активная мощность P (active power, true power, real power) потребляется электросопротивлением устройства, поэтому употребляются также названия резистивная или омическая, и преобразуется в полезную световую, тепловую, механическую и другие виды энергии. Активная нагрузка – это осветительные и электронагревательные приборы: лампы накаливания, теплые полы, утюги, электрочайники, электроплиты и т.д. Единицей измерения активной мощности является ватт (Вт, W).

Коэффициент перевода Вт в ВА в данном случае можно считать равным единице, то есть общую мощность потребителей этого типа определяют суммированием паспортных значений в ваттах. То есть, если, например, необходимо учитывать одновременную работу освещения из четырех ламп накаливания по 60 Вт и электроконвектора паспортной мощностью в 2 кВт выполняем простую операцию: 60 х 4 + 2000 = 2240 Вт или практически 2240 ВА.

Реактивная мощность Q (reactive power) – это понятие обозначает ту часть электроэнергии (реактивная составляющая), которая расходуется на создания переменных электромагнитных полей, возникающих при переходных процессах в оборудовании, имеющем в своем составе индуктивные и/или емкостные составляющие (катушки индуктивности, конденсаторы и т.п.).

Реактивная мощность неизбежна при работе электродвигателей, трансформаторов и, в то же время, она не выполняет полезной работы, но создает дополнительную нагрузку на электросеть. Единицей измерения реактивной мощности является вольт-ампер реактивной мощности (ВАр, VAr).

Как правило, в технических характеристиках электрооборудования с реактивной мощностью (холодильники, микроволновые печи, стиральные машины, кондиционеры, люминесцентные лампы, электроинструменты, сварочные аппараты и т.д.) указывается его активная мощность в Вт и cosφ – коэффициент мощности (power factor, PF). Значение cosφ указывает на ту часть потребляемой электроэнергии, которая преобразуется в активную мощность (при cosφ = 0,6, например, 60% «уйдет» на выполнение полезной работы, а оставшиеся 40% составят реактивную мощность). То есть, если в техническом паспорте холодильника указана мощность 875 Вт и cosφ = 0.7, то его полная мощность будет равна 875/0.7 = 1250 ВА.

Пусковые токи. Помимо активной и реактивной мощности, для оборудования, имеющего в своей конструкции электродвигатель, необходимо принимать во внимание возникающие при его запуске пусковые или пиковые токи, в несколько раз превышающие номинальное значение. Несмотря на кратковременность (от долей до нескольких секунд), они оказывают существенное влияние на работу миниэлектростанций (электрогенераторов), стабилизаторов и источников бесперебойного питания.

Многие производители игнорируют этот параметр в технических характеристиках выпускаемого оборудования и его приходиться уточнять у консультанта при покупке или в сервисном центре. Измерить значение пускового тока бытовым прибором не представляется возможным, поэтому, в крайнем случае, можно использовать усредненные значения коэффициентов пускового тока (ввиду приблизительности эти величины могут не отражать реальной ситуации).

Оборудование	Коэффициент пускового тока	Оборудование	Коэффициент пускового тока
Телевизор, пылесос	1	Циркулярная пила	2
Компьютер	2	Электропила	2
СВЧ-печь	2	Электрорубанок	2
Стиральная машина	3	Болгарка (УШМ)	2
Кондиционер	5	Дрель/Перфоратор	3
Холодильник	4	Бетономешалка	3
Электромясорубка	7	Погружной насос	7

То есть для окончательного определения электрической мощности такого потребителя, как упоминавшийся выше холодильник, необходимо полученное ранее значение 1250 ВА умножить на коэффициент пускового тока и наши скромные паспортные 875 Вт превратятся в 1250 х 4 = 5000 ВА.

Различия в коэффициентах пускового тока обусловлены условиями работы электродвигателя после момента включения. Так двигатель холодильника или погружного насоса помимо выхода на рабочие обороты должен сразу после включения начать качать соответственно хладагент или воду, поэтому сопротивление движению изначально максимально. А у дрели или пылесоса за счет холостого хода при разгоне двигателя сопротивление движению нарастает плавно.

Большие пусковые токи при включении имеют и лампы накаливания, поскольку сопротивление холодной спирали в несколько раз ниже, чем раскаленной. Коэффициент пускового тока в этом случае может равняться 5 – 13, но ввиду кратковременности (0.05 – 0.30 секунд) его можно не учитывать для нескольких ламп, но на производстве, где их количество может достигать сотен, пренебречь возникающими скачками тока уже не удастся. Для люминесцентных ламп с электронным поджигом коэффициент пускового тока равен 1.1 – 2.0.

Обслуживание 🔋 аккумуляторных батарей СONBAT.

Тестеры и разрядные устройства. Мониторинг АКБ

Оглавление

• Введение.
• Системы бесперебойного питания. Понятия и определения.
• Область применения и назначение систем бесперебойного питания.
• Принцип действия систем бесперебойного питания
• Основные технические характеристики систем бесперебойного питания с АКБ
• Компоненты и схемы построения систем бесперебойного питания с АКБ
• Расчет и проектирование систем бесперебойного питания с АКБ
• Список иностранных сокращений
• Термины и определения

Расчет и проектирование систем бесперебойного питания с АКБ

Расчет и проектирование системы бесперебойного питания любой сложности и конфигурации начинается с постановки задачи, определения необходимых параметров, которым должна соответствовать система (включая сервисные функции). Должны быть приняты во внимание срок эксплуатации, возможное увеличение требуемой мощности объекта, организация технического обслуживания.

1.7.1. Определение характера и мощности нагрузки

Целью данного этапа является определение активной, реактивной и полной мощности, а также требований к качеству электропитания. При проектировании, прежде всего, необходимо составить список оборудования, которое предполагается подключать к СБП. Если оборудование на объекте размещается в разных помещениях, распределено по территории, целесообразно произвести анализ и расчеты для каждого участка (кластера)1. Если объект только проектируется, необходимо произвести расчеты для каждого варианта набора оборудования и его размещения. Перед выполнением расчетов СБП переменного тока необходимо ответить на следующие вопросы по каждому типу оборудования:

1. К какой категории электроприемников относится объект по классификации ПУЭ?
2. Каков состав оборудования? Подпадает ли объект, оборудование, часть оборудования и аппаратуры под нормативные требования в части организации системы электропитания?
3. Какова номинальная активная мощность оборудования?
4. Каков коэффициент мощности?
5. Какова номинальная реактивная мощность оборудования?
6. Каков характер работы оборудования?
7. Имеются ли пусковые токи при работе?
8. Каково максимальное значение пускового тока по отношению к номинальному?
9. Какова максимальная активная мощность?
10. Какова максимальная реактивная мощность?
11. Какова прогнозируемая длительность работы при максимальной мощности?
12. Какова статистика потребления электроэнергии?
13. Каковы требования к форме питающего напряжения?
14. Каковы требования к качеству питающего напряжения?
15. Допускает ли оборудование перерыв на переключение источников электропитания?
16. Каково значение допустимого перерыва?
17. Допускает ли оборудование штатное отключение?
18. Есть ли в составе потребителей выпрямительные устройства? Какие задачи они выполняют? Каковы параметры выходных напряжений?
19. Какова активная, реактивная и полная мощность выпрямительных устройств?
20. Какова длительность вероятных перерывов в подаче электроэнергии со стороны сети переменного тока?

таблица 9

Состав и характеристики оборудования с электропитанием от переменного тока

Наименование	Мощность		Коэффициент мощности	Полная мощность		Допустимость перерыва на переключение до 18 мс		Требование к форме питающего напряжения		Непрерывность работы (допустимо ли штатное отключение)
	Ном.	Макс.		Ном.	Макс.	Да	Нет	Есть	Нет	Да	Нет
А
Б
В
…. .

Прежде всего, требуется определить полную мощность оборудования и степень его защиты. В простых случаях на основании этих расчетов возможно предложить решение по организации бесперебойного питания.

Номинальная полная мощность электроприемника находится по формуле:

Siэпном= Рiэпном/λiэп, (7)

где λiэп – коэффициент мощности данного электроприемника. Для активной нагрузки он равен 1, для реактивной нагрузки, как правило, указан в паспорте на изделие. Также может быть определен по справочным таблицам для аналогичного оборудования. В ряде случаев следует учесть в каждом значении Рiэпном среднестатистический коэффициент использования Ki и (часто принимают равным 1):

Siэпном= Ki и × Рiэпном/λiэп, (8)

Аналогично определяется максимальная полная мощность:

Siэпмакс= Рiэпмакс/λiэп (9)

Если в составе присутствует оборудование с режимами работы, предполагающими резкое увеличение (броски) пусковых токов, максимальная мощность таких устройств увеличивается на коэффициент пускового тока:

Siэпмакс= ki пуск × Рi эпмакс/ λiэп (10)

Коэффициент ki пуск ≥ 1 (1 – отсутствие пускового тока).

Суммарная номинальная полная мощность определяется как сумма всех рассчитанных индивидуальных значений:

SΣном= ΣSiэпном (11)

Аналогично для максимальной мощности:

SΣмакс= ΣSiэпмакс (12)

Номинальная и максимальная мощность, потребляемая СБП от сети, может быть рассчитана как:

SВхСБП≈(PВыхСБП+РЗАБ)/(λСБП⋅ηСБП) (13)

где:

λСБП — коэффициент мощности СБП;

ηСБП – коэффициент полезного действия СБП;

PВыхСБП ≈|SВыхСБП|,

РЗАБ ≈kЗар РВыхСБПmax = 0,1РСБПmax – максимальная мощность заряда аккумуляторных батарей,

РСБПmаx – максимальная (паспортная) мощность СБП.

На основании полученных значений номинальной и максимальной мощности, параметров СБП, можно произвести предварительные оценки и в некоторых простых случаях предложить предварительные варианты ее организации.

Например, если для всех типов полная мощность составляет менее 2,5 кВА, максимальная не более 2,5 кВА, допускается перерыв на переключение до 18 мс, нет специальных требований к форме выходного напряжения, нет жестких требований со стороны нормативных документов, в работе допускается штатное отключение, то для организации бесперебойного питания могут использоваться СБП всех рассмотренных типов. Наиболее оптимальным по стоимости следует использовать СБП с переключением. Рассмотренный частный случай – локальная вычислительная сеть административного подразделения (например, бухгалтерии предприятия). При полной мощности до 3 кВА можно использовать одну СБП данного типа. Однако, если мощность выше, все остальные требования остаются прежними, а рабочие станции расположены в разных помещениях, то оптимальным может быть использование нескольких СБП для подключения групп ПК в разных помещениях, либо использовать СБП соответствующий по мощности для каждой рабочей станции.

Если имеется строгое требование к синусоидальной форме питающего напряжения (при сохранении остальных параметров), возможно применение СБП линейно—интерактивного типа.

Если мощность нагрузки на участке превышает 3 кВА, рекомендуется использовать СБП трехфазного типа.

В документации к СБП указывается время автономной работы при различных режимах при определенных параметрах встроенных (или рекомендованных для совместного использования) АКБ. В случае особых требований могут быть использованы специализированные конфигурации АКБ.

В данном простом примере были также рассмотрены и подходы к организации бесперебойного питания – централизованный, смешанный и индивидуальный.

Организации бесперебойного питания во многом определяется структурой размещения оборудования на объекте, а также требованиями к надежности и готовности СБП. Готовность СБП подразумевает возможность ее штатной работы при возникновении перерывов в подаче электроэнергии со стороны основной сети в любой момент времени. Это означает исправность всех компонентов СБП, наличия запаса энергии в устройстве хранения (АКБ), что обеспечивается своевременными работами по эксплуатационному обслуживанию.

Выполнение эксплуатационных требований при централизованной схеме построения СБП наиболее удобно, поскольку позволяет достаточно точно оценивать состояние системы и ее параметров. Если используется смешанная и индивидуальная схема организации, то эксплуатация потребует больших трудозатрат в условиях использования оборудования разных производителей (приобретенного и запущенного в работу в разное время, эксплуатируемого в разных условиях). Простая задача оценки и обеспечения необходимого времени автономной работы может оказаться не такой и простой. Современные индивидуальные СБП для рабочих станций локальных сетей в ряде случаев оснащены системами мониторинга, но при большом количестве таких СБП адекватный контроль может оказаться затруднительным.

На практике при построении систем бесперебойного питания в ответственных случаях используются централизованная и смешанная схемы построения.

Для СБП переменного тока средней и большой мощности при работе с большим количеством реактивной нагрузки помимо расчета полной номинальной и максимальной мощности целесообразно произвести аналогичные расчеты в части реактивной мощности. Ранее мы рассматривали необходимость учета этого параметра для правильной оценки и расчета мощности СБП. Реактивная мощность не расходуется на совершение полезной работы, но создает дополнительную нагрузку на систему электропитания и повышает расход электроэнергии. В ряде случаев экономически и технически целесообразно ее компенсировать.

Компенсация реактивной мощности осуществляется различными способами. Чаще всего используются так называемые «косинусные» конденсаторы и конденсаторные батареи, соединенные по схемам «треугольник» или «звезда».

Емкость конденсаторов рассчитывается на основании реактивной мощности, и простая статичная конденсаторная установка позволяет повышать коэффициент мощности в заданных пределах при относительно стабильном потреблении мощности нагрузкой. При динамичном характере эффект снижается, однако разработаны и применяются различные управляемые системы, в которых компенсация осуществляется адаптивным образом.

В таких установках используются конденсаторные батареи различных номиналов, устройства управления и переключения. В их параметрах указаны диапазоны компенсации реактивной мощности, т.е. для выбора установки достаточно знать реактивную мощность, потребляемую объектом, и задать желаемую степень коррекции коэффициента мощности. Современные системы компенсации коэффициента мощности (системы ККМ) по стоимости сравнимы с СБП и могут окупиться в течение года (по критерию экономии электроэнергии). Использование ККМ в составе системы бесперебойного питания переменного тока позволяет повысить надежность и перегрузочную способность, время автономной работы от АКБ.

Реактивную мощность можно измерить или рассчитать. Реактивную мощность Q можно оценить по формуле:

Q≈ΣPi×(1-λ2i)^0,5/λ (14)

То есть, для напряжения и тока синусоидальной формы (λ≈cos) Q≈P× tgφ

Проиллюстрируем значение ККМ на примере расчета времени автономной работы СБП.

С учетом напряжения аккумуляторных батарей ток разряда вычисляется следующим образом:

IРАБ=IВыхСБП (UВыхСБП /UАКБ)/ ηинв=(SВыхСБП/UАКБ)/ηинв (15)

где:

IРАБ – ток разряда аккумуляторных батарей, А;

IВыхСБП – выходной ток СБП во время аварии, определяемый током часа наибольшей нагрузки IЧНН;

ηинв – коэффициент полезного действия инвертора СБП ( обычно ηинв ≈0,95 – 0,98).

Если средний коэффициент мощности потребителей 0,7 при использовании ККМ повышается на 30% до 0,91, то примерно на 30% может снизиться разрядный ток АКБ. Увеличение времени автономной работы можно определить по разрядным таблицам АКБ либо расчетам времени автономной работы из паспорта СБП в зависимости от выходной мощности. Для СБП, характеристики которого приведены в табл. 8, время автономной работы может увеличиться на 3—7 минут.

В паспорте каждого СБП указывается тип, номинальное напряжение и количество совместимых АКБ и рекомендуемая емкость. Рассчитать количество батарей можно на основании входных характеристик инвертора СБП (входное напряжение UАКБ). Все АКБ вне зависимости от типа характеризуются следующими основными электрическими параметрами:

1. Номинальное напряжение элемента в заряженном состоянии.

2. Номинальное напряжение батареи (сборки из элементов, как правило, из 3 или 6).

3. Минимальным конечным напряжением на элементе при разряде.

4. Минимальным конечным напряжением батареи.

5. Емкость в ампер—часах.

6. Зарядные характеристики, которые регламентируют правила заряда.

7. Разрядные характеристики (разрядные кривые, разрядные таблицы), которые регламентируют штатные режимы работы в режиме разряда.

Как отмечалось ранее, чаще всего в СБП применяются стационарные свинцово-кислотные АКБ.

Номинальное напряжение на элементе (Uэл) свинцово—кислотной батареи составляет 2 В, номинальное напряжение батареи из 6 элементов (Uбат) – 12 В.

Если АКБ размещается в корпусе или одном конструктиве с СБП, то количество элементов или батарей можно определить по формуле:

N≈ Uакб/Uэл (16)

для количества элементов,

N≈ Uакб/Uбат (17)

для количества батарей.

N округляется в большую сторону до целого числа.

АКБ подключается к СБП с помощью кабелей, шин (токораспределительной сети), в которой могут происходить потери (падения напряжения Uтрс). В (16) и (17) потери приняты равными нулю, однако на практике они могут быть больше. Нормативами для предприятий связи и телекоммуникаций определяется значением не более 4%. Если такие потери присутствуют, то требуется их учесть при расчете:

N≈ (Uакбвх+ ΔUтрс)/Uэл (18)

для количества элементов,

N≈ (Uакбвх+ ΔUтрс)/Uбат (19)

для количества батарей.

N округляется в большую сторону до целого числа.

АКБ всех типов в составе разрядных характеристик имеют такой параметр, как коэффициент отдачи по емкости ηQ. Он характеризует доступность запасенной в АКБ энергии в зависимости от температуры окружающей среды и тока разряда. Иными словами, паспортная емкость АКБ в 100 А·ч вовсе не означает, то при окружающей температуре в 25 ⁰С может в течение часа отдавать ток в 100 А. Номинальная емкость, указанная в паспорте свинцово-кислотных АКБ, обычно соответствует 10 часовому режиму разряда при 20 ⁰С, ток разряда Iраз=0,1·С10. Коэффициент отдачи в этом случае равен 1, и это наиболее оптимальный режим разряда. При выборе АКБ для СБП предприятий связи рекомендуется соотношением IРАБ ≈ Iраз при продолжительности разряда 10 часов. При других токах разряда коэффициент отдачи меньше 1.

таблица 10

Коэффициент отдачи свинцово кислотных АКБ

tp, ч	10	9	8	7	6	5	4	3	2	1
ηQ	1	0,97	0,94	0,91	0,89	0,83	0,8	0,75	0,61	0,51

В таблице 10 приведены типичные значения коэффициента отдачи для одного из типов свинцово-кислотных АКБ при 20 0С. Для АКБ других типов и конструкции они могут отличаться. При разрядах большими токами в 5 и более раз выше тока номинального 10 часового разряда, коэффициент отдачи существенно снижается. В целом для свинцово—кислотных АКБ имеет место соотношение для выбора емкости в зависимости от условий разряда (и соответственно для определенного времени автономной работы):

С10=Iраз×tраз/(ηQ×(1+0,008×(tср-20ºС)) (20)

С10 округляется в большую сторону. Следует помнить, что для увеличения времени автономной работы СБП увеличение емкости АКБ может иметь ограничения в силу расчетных параметров работы и особенностей конструкции.

Рассмотренные формулы и соотношения позволяют определить основные электрические характеристики СБП.

Классическим является использование системы бесперебойного питания переменного тока. Однако в ряде областей, например телекоммуникациях, применяется достаточное количество оборудования постоянного тока. Для него используются вторичные источники питания – выпрямительные устройства, которые также требует обеспечения бесперебойного питания.

В перечне вопросов для составления ТЗ по проектированию системы бесперебойного питания мы не случайно упомянули выпрямительные устройства. Если они осуществляют электропитание аппаратуры, мощность которой сравнима с остальной нагрузкой (более 15—20% от мощности остальной нагрузки), то рекомендуется рассмотреть вариант комбинированной СБП, сочетающей в себе СБП переменного и постоянного тока. В ряде случаев, когда 80—90% мощности потребляет телекоммуникационное оборудование с питанием от постоянного тока, то СБП постоянного тока может являться основной, а бесперебойность питания оборудования переменного тока может осуществляться отдельными инверторами. В 2017 году на ежегодной конференции СПРЭС был представлен доклад эксплуатационного подразделения Казахтелекома именно с таким решением. Оно было продиктовано недостаточно оперативной организацией обслуживания ранее установленной СБП переменного тока со стороны поставщика. По информации докладчика новая конфигурация оказалась более надежной и экономичной с точки зрения эксплуатации ДГУ, поскольку большинство нештатных ситуаций в основной сети решались СБП за счет АКБ большой емкости.

В системах электропитания постоянного тока для телекоммуникаций в основном используются напряжения 24, 48 и 60 В. Расчет СБП следует начать с определения (либо задания требуемой) мощности электроприемников (оборудования, аппаратуры связи) с учетом значения питающего напряжения постоянного тока.

таблица 11

Состав и характеристики оборудования с питанием от постоянного тока

Наименование	U пит	I ном	I макс
А
В
С
….
Итого

Если в системе электропитания объекта используется постоянное напряжение одного номинала, то построение СБП постоянного тока является наиболее простым. Могут использоваться все рассмотренные ранее системы организации бесперебойного питания, включая использование АКБ в буферном режиме. Если в системе требуется обеспечение 2-х или 3-х номиналов, то эта задача может быть решена либо использованием отдельных батарей (батарейных групп), либо конвертера с несколькими выходами, или же отдельных конвертеров с гальванической развязкой.

Расчет числа элементов (батарей) в группе производится аналогично (9) и (10), в качестве Uакбвх (входное напряжение батареи) подставляется либо номинал выходного напряжения постоянного тока Uсбп (для схем буферного включения АКБ с вольтодобавочным конвертером), либо входное напряжение конвертора Uвхконв. То есть для систем на 1 номинал без конвертора:

N≈(Uсбп+ΔUтрс)/Uэл (21)

для количества элементов,

N≈(Uсбп+ΔUтрс)/Uбат (22)

для количества батарей.

N округляется в большую сторону до целого числа.

N≈(Uвхконв+ΔUтрс)/Uэл (23)

для количества элементов,

N≈(Uвхконв+ΔUтрс)/Uакб (24)

для количества батарей.

N округляется в большую сторону до целого числа.

Несколько иначе рассчитывается емкость АКБ. Необходимо принять во внимание параметры мощности и выходного тока. Мощность постоянного тока определяется как произведение напряжения на ток. Если в конфигурации присутствует конвертор, то требуется учесть его КПД ηконв и коэффициент конвертации Кконв= Uвых/Uвх. Должно соблюдаться соотношение

Pакб≥Uакб×Iвых×Кконв/ηконв (25)

Iакб≥Iвых×Кконв/ηконв (26)

Если используется конвертор с несколькими выходами (или несколько конвертеров), то:

Pакб≥ΣUакб×Iiвых×Кiконв/ηiконв (27)

Iакб≥ΣIiвых×Кiконв/ηiконв (28)

На основании (20-28), необходимого времени работы, разрядных характеристик АКБ определяется требуемая емкость в ампер часах.

Расчет и выбор выпрямительного устройства осуществляется на основании параметров нагрузки, схемы организации системы бесперебойного питания, зарядных характеристик АКБ.

В целом выпрямительное устройство (или группа выпрямительных устройств) должны обеспечивать при стабильном напряжении достаточный ток для питания нагрузки, заряда АКБ в послеаварийном и текущем режиме:

Iву≥Iнагр+Iзар+Iсодакб (29)

Если для заряда и содержания АКБ используется отдельное ВУ, то для него

Iвуакб≥Iзар+Iсодакб (30)

Для заряда и содержания свинцово-кислотных АКБ на элементе батареи должно быть

Uэл≈Uз +ΔUсод =2,14+0,14=2,28 В (31)

Входная мощность ВУ указывается производителем в паспорте. Оценить ее также можно на основании КПД ВУ ηву и выходной мощности:

Pвхвуном≥Pвыхвуном/ηву (32)

для номинальной мощности

Pвхвумакс≥Pвыхвумакс/ηву (33)

для максимальной мощности.

Полная входная мощность S (номинальная и максимальная) находится на основании входной активной мощности и входного коэффициента мощности ВУ λву:

Sвуном=Pвхвуном/λву (34)

Sвумакс=Pвхвумакс/λву (35)

Для СБП с вольтодобавочным конвертером (ВДК) выбор ВДК осуществляется исходя из заданной степени стабилизации выходного напряжения, а также минимального конечного напряжения на АКБ.

В последнее время СБП с использованием ВДК применяются значительно реже, чем 10—15 лет назад. С одной стороны, это связано с наличием внутренних схем стабилизации в современном оборудовании и более высокая устойчивость к колебаниям питающего напряжения постоянного тока. С другой стороны, системы на основе ВДК по стоимости практически не дают существенных преимуществ в сравнении с конверторными системами или системами с отделенной от нагрузки АКБ с гальванической развязкой. Многие производители сегодня либо предлагают маломощные модели, либо решения по техническому заданию заказчика.

active%20power — английское определение, грамматика, произношение, синонимы и примеры профили обмена информацией между деятельностью

по предоставлению услуг и взиманию платы за проезд , а также пересмотр стандартов испытаний, составляющих основу спутниковых электронных систем взимания платы, и стандарт профиля для электронной связи на основе выделенной связи ближнего действия (DSRC).

EurLex-2

Это означает, что добровольные взносы в такой фонд должны быть целевыми для целей деятельности , связанной с работой # комитета, например, описанных выше

MultiUn

Они должны длиться как минимум четыре часов каждый раз, когда они активируются , что означает… В следующий раз, когда я выйду из школы, у меня будет последний шанс.

OpenSubtitles2018.v3

13 Своим вопросом направляющий суд желает знать критерии определения для целей взимания НДС, является ли репрография Деятельность , например, рассматриваемая в рамках основного производства, должна классифицироваться как поставка товаров по смыслу статьи 5(1) Шестой директивы или как поставка услуг по смыслу статьи 6(1) этой директивы.

EurLex-2

Однако доступность и трудности с одним видом деятельности являются препятствиями для их конкурентоспособности.

EurLex-2

Регулярная комиссия Мероприятия по продвижению лучших практик решения проблемы безработицы включают: Взаимное обучение действия были приняты во внимание в предложениях Комиссии по: 2.

не установлено

Хотя я обнаружил это частично, я также почувствовал, беседуя с блогерами, что многие активно боролись против правительства Махмуда Ахмадинежада и его все более усиливающейся бессистемная социальная политика.

gv2019

В дополнение к усилению конкретных действий МСП в программе «Потенциалы»: исследовательские интересы МСП включены в программу сотрудничества, а темы, представляющие особый интерес для МСП, будут дополнительно определены в рабочих программах и конкурсах предложений; мероприятия в программе «Люди» уделяют особое внимание привлечению МСП; и малые и средние предприятия также смогут участвовать в программе «Идеи».

EurLex-2

Язык играет наиболее активную роль в выражении мыслей, и на это указывает английское слово «language», поскольку оно происходит от латинского lingua, означающего «язык».

jw2019

В частности, потребуется активная роль правительства посредством государственных инвестиций и промышленной политики, направляющих переход к процессу устойчивого развития

MultiUn

Приветствуя активную и позитивную роль Монголии в развитии мирных, дружественных и взаимовыгодных отношений с государствами региона и другими государствами,

В дополнение к услугам, упомянутым в пункте 2, Комиссия может оказывать финансовую поддержку осуществление других видов деятельности в рамках Рамочной программы после проведения конкурсов предложений, которые могут быть ограничены сетевыми партнерами.

не установлен

Портал Европейского корпуса солидарности следует постоянно развивать, чтобы обеспечить легкий доступ к Европейскому корпусу солидарности и обеспечить единое окно для заинтересованных лиц и организаций в отношении, в частности, регистрации, идентификации и сопоставления профилей и возможностей. , сетевые и виртуальные обмены, онлайн-обучение, языковая поддержка, а также вся остальная поддержка до солидарности , активности , после солидарности , активности или обеих, а также другие полезные функции, которые могут появиться в будущем.

Eurlex2018q4

Между тем, в рамках своей обычной деятельности Главное управление образования в области прав человека проводит семинары для преподавателей, студентов и представителей гражданского общества, посвященные масштабам и последствиям образования в области прав человека.

Одна страна (Великобритания) привязала выплату пособий безработным к четко определенным и согласованным обязанностям, таким как деятельность по поиску работы , связанные с работой собеседования или тренинги.

Существенные успехи в этом отношении включают разработку конкретных политик и стратегий, касающихся гендерного равенства, наращивания потенциала, разработки соответствующих методологий и инструментов и межведомственного сотрудничества деятельность , в частности через Межучрежденческую сеть Организации Объединенных Наций по делам женщин и гендерному равенству.

Хотя ваш докладчик признает, что определенное сокращение является оправданным, поскольку Институт гендерных вопросов возьмет на себя определенные виды деятельности Комиссии, она считает, что такое радикальное сокращение является неоправданным, учитывая особое значение гендерного равенства в политика ЕС.

не указан

консультирование Генерального директора, Секретариата и депутатов Европарламента по вопросам деятельность ,

EurLex-2

Пункт (а) статьи 8(3) Регламента 1286/2014 требует только, чтобы информация о компетентном органе производителя PRIIP была включена в KID, а именно информация о компетентном органе государства-члена, в котором учрежден производитель PRIIP, независимо от того, осуществляет ли этот производитель PRIIP деятельность за границей.

eurlex-diff-2018-06-20

Статья # Конституции гласит: «Программы общественного здравоохранения и мероприятия бесплатны для всех

MultiUn

Pilot мероприятия (региональные центры)

Организация семинаров по передовым космическим приложениям и разработкам новых систем для менеджеров и руководителей космических приложений и развития технологий мероприятия , а также семинаров для пользователей в конкретных приложениях;

5. Стороны соглашаются отказаться от любых и всех претензий (кроме договорных претензий) друг к другу в отношении повреждения, утраты или уничтожения активов, принадлежащих/управляемых любой из Сторон, или травм или смерти персонала любой из Сторон, возникающих от исполнения своих служебных обязанностей в связи с деятельность по настоящему Соглашению, за исключением случаев грубой небрежности или умышленных неправомерных действий.

EurLex-2

Противодействовать предложениям, которые ищут; (a) преобразовать демократический и межправительственный характер ООН, а также ее процессы надзора и мониторинга, включая любые предложения, направленные на подрыв роли Пятого комитета Генеральной Ассамблеи как главного комитета по административным и бюджетным вопросам; (b) установить искусственный предел уровня бюджета; (c) финансировать больше действия из существующего пула ресурсов; или (d) переопределить основанные на Уставе функции и полномочия своих главных органов по вопросам, связанным с бюджетом;

За отчетный период (2010–2012) дополнительные выплаты на общую сумму более 249 миллионов евро[15] были выплачены Комиссии после замечаний, сделанных в ее отчетах об инспекциях и в других ее инспекционных мероприятиях , и в результате ее последующих действий. составление выводов Счетной палаты и решений Суда по процедурам нарушения ТЗ[16].

EurLex-2

Что называют активной мощностью?

Активная мощность — это мощность, которая фактически потребляется или используется в цепи переменного тока , называется истинной мощностью, активной мощностью или реальной мощностью. Измеряется в киловаттах (кВт) или МВт. Это фактические результаты электрической системы, которая управляет электрическими цепями или нагрузкой.

Запрос на удаление

| Посмотреть полный ответ на electricforum.com

Что такое активная мощность?

Активная мощность — P

Активная — или Реальная, или Истинная — мощность выполняет реальную работу в нагрузке. Активная мощность измеряется в ваттах (Вт) и представляет собой мощность, потребляемую электрическим сопротивлением. Истинная мощность — это ток в фазе с напряжением, умноженный на напряжение.

Запрос на удаление

| Полный ответ см. на сайте engineeringtoolbox.com

Что такое пример активной мощности?

Часть мощности, которая поглощается и используется нагрузкой, известна как «активная мощность» и всегда равна или меньше полной мощности. Например, если 90% полной мощности в приведенном выше примере используется нагрузкой, активная мощность составляет 936 Вт (Вт означает ватты — единица измерения активной мощности).

Запрос на удаление

| Посмотреть полный ответ на raritan.com

Что такое блок активной мощности?

Активная мощность совершает работу, так что это настоящая ось. Единицей мощности является ватт (обозначение: Вт). Полная мощность часто выражается в вольт-амперах (ВА), поскольку она является произведением среднеквадратичного значения напряжения и среднеквадратичного значения тока. Единицей реактивной мощности является вар, что означает реактивный вольт-ампер.

Запрос на удаление

| Посмотреть полный ответ на en.wikipedia.org

Что такое формула активной мощности?

Активная мощность: P = V x Ia (кВт) Реактивная мощность: Q = V x Ir (кВАр)

Запрос на удаление

| Посмотреть полный ответ на сайте electric-installation.org

Разница между активной и реактивной мощностью | TheElectricalGuy

Что такое пассивная мощность?

Пассивные элементы не нуждаются в какой-либо форме электроэнергии для работы. Как следует из названия «пассивный», пассивные устройства не обеспечивают усиление или усиление. Пассивные компоненты не могут усиливать, генерировать или генерировать электрический сигнал.

Запрос на удаление

| Посмотреть полный ответ на escomponents.com

Что такое активная и реактивная мощность?

Определение. Активная мощность – это мощность, которая непрерывно течет от источника к нагрузке в электрической цепи. Реактивная мощность – это мощность, которая непрерывно течет от источника к нагрузке и возвращается обратно к источнику в электрической цепи.

Запрос на удаление

| Посмотреть полный ответ на dipslab.com

Что такое активная мощность и пассивная мощность?

Короче говоря, активные компоненты могут, вообще говоря, подавать питание в цепь и способны электрически контролировать и усиливать поток электрического тока, тогда как пассивные компоненты не могут. В отличие от активных компонентов, пассивные компоненты либо потребляют, либо накапливают энергию.

Запрос на удаление

| Посмотреть полный ответ на power-and-beyond.com

Что такое активная мощность в цепях?

Активная мощность — это мощность, которая фактически потребляется или используется в цепи переменного тока и называется истинной мощностью, активной мощностью или реальной мощностью. Измеряется в киловаттах (кВт) или МВт. Это фактические результаты электрической системы, которая управляет электрическими цепями или нагрузкой.

Запрос на удаление

| Посмотреть полный ответ на electricforum.com

Что такое контроль активной мощности?

Управление активной мощностью осуществляется с помощью регулируемой машины, которая в основном используется как синхронный конденсатор, но включает маховик для кратковременного ввода активной мощности в систему.

Запрос на удаление

| Полный ответ см. на ieeexplore.ieee.org

Что такое реактивная мощность в системе СИ?

Реактивная мощность, Ом

вольт-ампер, В·А; 1 В · А = 1 кг · м/с3. Обычные кратные: МВ · А, кВ · А. МЭК принял название вар, вар (вольт-ампер реактивная мощность) для когерентной единицы СИ вольт-ампер для реактивной мощности.

Запрос на удаление

| См. полный ответ на сайте iec.ch

Что такое активная мощность в коэффициенте мощности?

Активная мощность (измеряемая в кВт), также известная как реальная мощность или истинная мощность, представляет собой рабочую мощность в цепи, а реактивная мощность (измеряемая в кварах) представляет собой нерабочую мощность. Активная мощность и реактивная мощность вместе составляют полную мощность (измеряется в кВА). Прекрасной аналогией может быть пена в пинте пива.

Запрос на удаление

| Посмотреть полный ответ на setra.com

Что такое активный ток?

Для каждой ветви электрической сети ток можно разделить на две части: — активный ток: этот ток находится в фазе с напряжением и соответствует той же активной мощности, что и действительный ток, и нулевой реактивной мощности; — реактивный ток: этот ток ортогонален напряжению и…

Запрос на удаление

| Посмотреть полный ответ на bibliotekanauki.pl

Что такое пассивная и активная цепи?

Определение. Компонент схемы, который может обеспечивать мощность или прирост мощности в электрической цепи в течение бесконечного промежутка времени, известен как активный компонент. Элемент цепи, который только поглощает мощность и преобразует ее в тепло или накапливает в электрическом поле или магнитном поле, известен как пассивный компонент. Примеры.

Запрос на удаление

| Посмотреть полный ответ на tutorialspoint.com

Что такое пассивное устройство?

Компоненты, не способные управлять током с помощью другого электрического сигнала, называются пассивными устройствами. Резисторы, конденсаторы, катушки индуктивности, трансформаторы и даже диоды считаются пассивными устройствами.

Запрос на удаление

| Посмотреть полный ответ на allaboutcircuits.com

Что такое активный элемент?

Активный элемент – это элемент, способный генерировать электрическую энергию. Основная роль этого активного элемента заключается в усилении входного сигнала для получения значительно большего выходного сигнала.

Запрос на удаление

| Посмотреть полный ответ на сайте collinsdictionary.com

Что такое реактивная мощность?

Реактивная мощность либо генерируется, либо поглощается электрическими генераторами (или, в некоторых случаях, устройствами, известными как «конденсаторы») для поддержания постоянного уровня напряжения, обычно называемого «поддержкой напряжения». Генераторы, обеспечивающие поддержку напряжения, часто страдают от тепловых потерь, что приводит к снижению способности …

Запрос на удаление

| Полный ответ см. на сайте business.directenergy.com

Для чего используется реактивная мощность?

Зачем нужна реактивная мощность? Реактивная мощность (VARS) требуется для поддержания напряжения для передачи активной мощности (ватт) по линиям электропередачи. Моторные нагрузки и другие нагрузки требуют реактивной мощности для преобразования потока электронов в полезную работу.

Запрос на удаление

| Посмотреть полный ответ на портале электротехники.com

Где используется реактивная мощность?

Реактивная мощность играет решающую роль в сети энергосистемы. Системы электропитания переменного тока производят и потребляют два типа мощности; активной и реактивной мощности. Реальная мощность или активная мощность — это истинная мощность, отдаваемая любой нагрузке. Он выполняет полезную работу, например, зажигает лампы, вращает двигатели и т. д.

Запрос на удаление

| Посмотреть полный ответ на elprocus.com

Кто означает пассивный?

прилагательное. Если вы описываете кого-то как пассивного, вы имеете в виду, что он не предпринимает никаких действий, а вместо этого позволяет тому, что с ним происходит. [неодобрение] Его пассивное отношение облегчало мне жизнь. Синонимы: покорный, покорный, уступчивый, восприимчивый Другие синонимы к слову пассивный.

Запрос на удаление

| Посмотреть полный ответ на сайте collinsdictionary.com

Что такое пассив и примеры?

Глагол стоит в страдательном залоге, когда подлежащее в предложении подвергается действию глагола. Например, в «Мяч был брошен питчером» мяч (подлежащее) получает действие глагола и был брошен в пассивном залоге.

Запрос на удаление

| Посмотреть полный ответ на Dictionary.com

Аккумулятор активен или пассивен?

Батарея является идеальным примером источника тока/активного электронного компонента. Идеальный источник тока инициирует подачу тока на печатные платы без прерывания напряжения цепи. Следовательно, поскольку источники тока являются донорами энергии, они являются активными элементами.

Запрос на удаление

| Посмотреть полный ответ на ourpcb.com

Что такое активное напряжение?

Термин «активное позиционирование напряжения» (AVP) относится к настройке выходного напряжения источника питания в точке, которая зависит от тока нагрузки. При минимальной нагрузке выходное напряжение устанавливается немного выше номинального уровня. При полной нагрузке выходное напряжение устанавливается немного ниже номинального уровня.
