Онлайн калькулятор маркировки SMD резистора

Введите маркировку резистора прямо на изображение его корпуса ниже и вы увидите номинал этого смд резистора под ним. У меня на сайте также есть калькулятор цветовой маркировки резисторов. Калькулятор маркировки SMD резисторов принимает значения:

• Из трех цифр (123)
• Из двух цифр с разделителем в виде буквы R (4R7)
• Из четырех цифр (1234)
• Из трех цифр с разделителем в виде буквы R (4R37)
• Обозначение из таблицы EIA-96 из двух цифр и одной латинской буквы из ряда «ZYRXSABHCDEF» (02A)

Сопротивление резистора:

Примеры расшифровок резисторов

Резисторы с двумя цифрами и разделителем (4R7 1R0 2R2)

В данном случае «R» выступает в качестве десятичной запятой. Таким образом:

• 2R2 — 2.2 Ом
• 1R0 — 1 Ом
• 4R7 — 4.7 Ом

Резисторы с тремя цифрами (103 102 100)

У таких резисторов первые две цифры являются значением, а третья цифра обозначает количество нулей после значения.

• 100 — 10 Ом
• 102 — 1 000 Ом или 1 КОм
• 103 — 10 000 Ом или 10 КОм

Резисторы с четырьмя цифрами (0805 1206 2512)

Как и в прошлых примерах, первые цифры напрямую являются значением, а последняя цифра означает количество нулей после значения:

• 0805 — 8 000 000 Ом или 8 МОм
• 1206 — 120 000 000 Ом или 120 МОм
• 2512 — 25 100 Ом или 25.1 КОм

Резистор 000

Существуют SMD резисторы с нулевым сопротивлением. Они обозначаются нулями (0, 00 или 000), или могут иметь продольную черту на корпусе. Подобные резисторы часто используются в качестве предохранителей. Так как, не смотря на практически нулевое сопротивление, они все же имеют определенную мощность, которая зависит от размера резистора. Об этом я напишу ниже.

Мощность SMD резисторов

Показатель максимальной мощности в маркировку на таких маленьких корпусах поместить было просто не возможно. Но мы все равно можем определить максимальную мощность смд резистора при помощи штангенциркуля, ну или хотя бы обычной линейки. Дело в том что мощность зависит от размера корпуса smd резистора. Поэтому они делятся на типоразмеры и обозначаются цифрами, которые означают длину и ширину корпуса в дюймах. Вот таблица с помощью которой вы сможете определить допустимую мощность резистора в smd исполнении:

Размер в дюймах	Длинна в мм	Ширина в мм	Мощность при 70°C в Ватт
0075	0,3	0,15	0,02
01005	0,4	0,2	0,03
0201	0,6	0,3	0,05
0402	1	0,5	0,063
0603	1,6	0,8	0,1
0805	2,0	1,25	0,125
1206	3,2	1,6	0,25
1210	3,2	2,5	0,5
1218	3,2	4,8	1
1812	4,5	3,2	0,75
2010	5	2,5	0,75
2512	6,4	3,2	2

SMD резистор

SMD резистор — это пассивный элемент электрической цепи. У него есть определенное значение сопротивления. Резисторы используются практически во всех электронных и электрических устройствах. У меня есть статья о резисторах, их типах и назначении. Можете подробнее почитать о резисторах там.

SMD резистор 1206

SMD (Surface Mounted Device) расшифровывается и переводится как «Устройство монтируемое на поверхность». Подразумевается что это элементы которые припаиваются на поверхность платы. Такие резисторы очень малы, поэтому если просто написать на их корпусе номинал то это обозначение будет слишком мелким и его невозможно будет прочитать без микроскопа. Поэтому были придуманы специальные маркировки для SDM резисторов.

Отличия маркировок SMD резисторов

Как я уже написал выше, существует несколько вариантов маркировок для смд сопротивления. На самом деле отличия не значительны.

• Из трех цифр (123). Используют для резисторов с погрешностью 5%-10%
• Из двух цифр с разделителем в виде буквы R (4R7). Используют для резисторов номиналов менее 10 Ом. тут будет результат

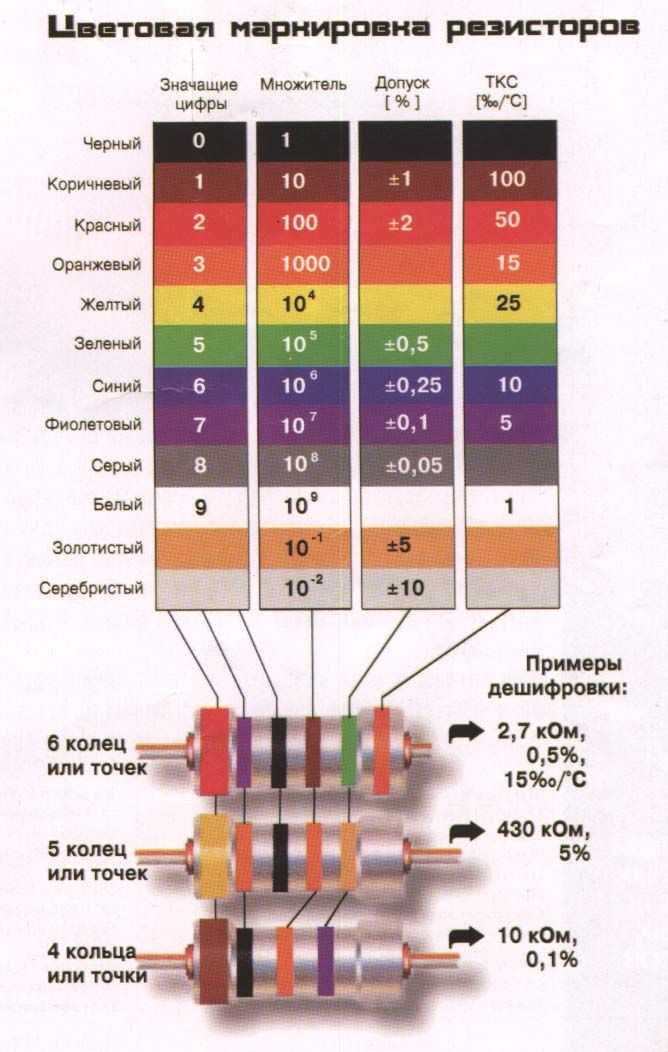

  • 4-полоски
  • 5-полосок
  • 6-полосок

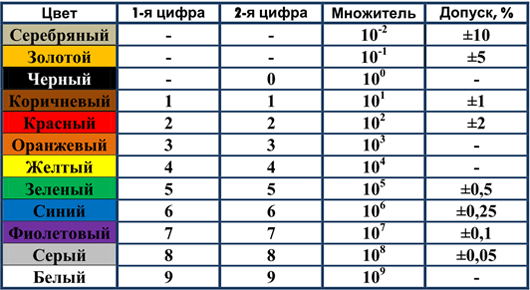

  Резисторы с четырмя полосками













  1-я цифра

  2-я цифра

  Множитель

  Погрешность

  1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

  2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

  Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый?10 Золотой?100 Серебристый

  Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0.5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый



  Сопротивление:

  Ом (?)

  Погрешность:

  Минимум:

  Ом (?)

  Максимум:

  Ом (?)

  Резисторы с пятью полосками















  1-я цифра

  2-я цифра

  3-я цифра

  Множитель

  Погрешность

  1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

  2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

  3-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

  Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый?10 Золотой?100 Серебристый

  Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0. 5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый



  Сопротивление:

  Ом (?)

  Погрешность:

  Минимум:

  Ом (?)

  Максимум:

  Ом (?)

  Резисторы с шестью полосками

















  1-я цифра

  2-я цифра

  3-я цифра

  Множитель

  Погрешность

  ТКС

  1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

  2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

  3-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

  Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый?10 Золотой?100 Серебристый

  Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0.5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

  ТКС 100 Коричневый50 Красный15 Оранжевый25 Желтый10 Синий5 Фиолетовый



  Сопротивление:

  Ом (?)

  Погрешность:

  Минимум:

  Ом (?)

  Максимум:

  Ом (?)

  ppm/°C



  ---

  Резервный калькулятор













  4 полосы 5 полос

  ---

  ± 20%10%5%2%1%0.

  5%0.25%0.1%
