Обозначение выключателей и розеток на схемах, условные графические обозначения

Без розеток и выключателей, обеспечивающих не только бесперебойный контакт техники с электричеством, но и отвечающих за безопасность, не обходится ни одно строительство дома. Поэтому, правильное расположение питания для светильников, телевизоров, микроволновой печи, чайника, фена, электрической бритвы и многого другого так важно. Если человек не специалист, то навряд ли он будет самостоятельно рисовать чертеж с розетками и выключателями, но знать их обозначение будет полезным: так проще разобраться в готовом плане и внести корректировку.

Электрику без разницы, где разместить коробки электрических узлов, розетки и счетчик, поэтому после составления схемы он отдаст вам ее на согласование. ГОСТом разработана единая система обозначения электротехнических элементов. Стандарт предусматривает условно-графические рисунки в проектах для удобного чтения и трактования. Стоит понимать, что проект- это не просто бумага, а официальный документ и составляется по всем принципам и нормам.

Содержание

  • Обозначения розеток и выключателей на электрических схемах
  • Основные стандарты, определяющие условные изображения электрооборудования (в т.ч. розеток, выключателей, переключателей) на схемах и строительных чертежах

Обозначения розеток и выключателей на электрических схемах

Что называется розеткой? В понимании обычного человека — это конструкция для питания электроприборов электричеством. А если говорить языком электрика, то розеткой называется безопасная передача электроэнергии от сети до электрического прибора. Она состоит из корпуса, контактных разъемов и фиксирующего гнезда. Что такое розетка разобрались, далее нужно узнать, как обозначить ее на рисунке.

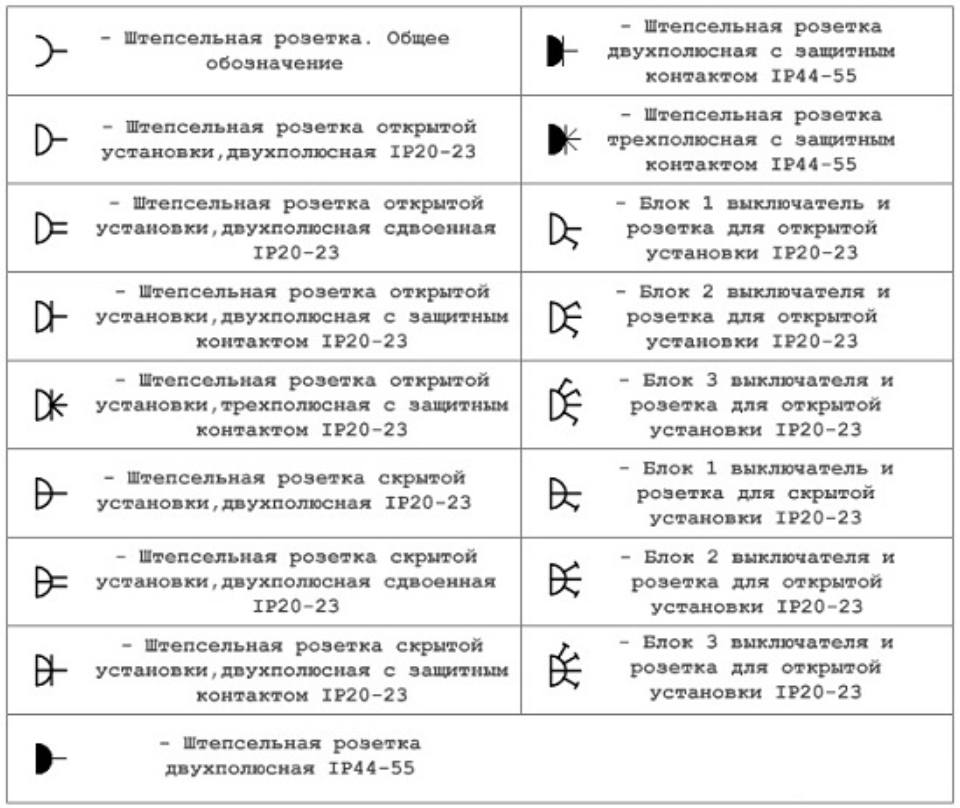

Штепсельные розетки с открытой установкой могут быть однополосными или двухполосными. Обозначение -полукруг с одной и двумя вертикальными полосами.

Обозначение говорит о розетках без заземления. Розетки со скрытым монтажом обозначаются по-другому, это холмик с полосой и отведением вверх, либо несколько отведений, если розетка трехполосная.

Электрические гнезда для влажных помещение обозначаются закрашенным полукругом с полосой и одним отведением, это значит, что розетка с заземлением. Если отведения нет, то без заземления. Такие розетки обладают повышенной влагостойкостью.

Компьютерные розетки обозначаются так же, как и обычные с заземлением.

Определение влагозащищенного штепселя с внутренней установкой в ГОСТе не описано, поэтому можно придумать условное обозначение, чтобы не запутаться.

Выключатели на плане тоже отображаются просто.

  1. Однополосный выключатель с открытой установкой обозначается кругом и отходящей кочергой.
  2. Если кнопок выключателя больше одной, то к рисунку добавляются крючки.
  3. Если установка скрытая, то это круг с отведением и полосой поперек, чем больше полос, тем больше выключателей.
  4. Если устанавливаются влагозащищенные выключатели, то круг закрашивается.
  5. Если выключатель проходной, тогда обозначение в схемах другое. Один переключатель — круг с отходящей кочергой с обеих сторон, к кочерге добавляются крюки, если переключателей больше.

Блоки могут быть комбинированными, то есть в одном месте выключатель и розетка. Тогда применяются следующие обозначения:

  1. Полукруг с полосой по центру и отходящая в сторону полоса с чертой поперек — блок со скрытой установкой, однополосным выключателем и розеткой без заземления.
  2. Заземляющий контакт, обозначается чертой поперек полукруга.
  3. Если выключателя два, то полосы отходят в обе стороны. Блок с одним штепселем и одним выключателем — обозначается полукругом, вертикальной полосой посередине и отведением в сторону. Два выключателя обозначаются двумя отведениями от полукруга и черточками поперек.

Вся информация по обозначению выключателей и розеток на схемах описана в ГОСТ 21.210-2014.

Основные стандарты, определяющие условные изображения электрооборудования (в т.ч. розеток, выключателей, переключателей) на схемах и строительных чертежах

После составления чертежа, он отдается на согласование в пожарную инспекцию, поэтому так важно правильно обозначить штепсели и выключатели.

Это вовсе не означает, что произвольная форма не допускается, однако преимущество отдается вышеописанным обозначениям розеток на чертеже.

Теоретически проложить кабель можно по любой стене и вывести розетку и выключатель, но на практике учитывается ряд нюансов: расположение водоотведения, окон, дверей и выхода.

Установка открытых розеток используется, если электропроводка наружная и крепится к стене подрозетником.

В жилых помещениях открытая установка используется не часто, потому что это не безопасно, электрические провода находятся в зоне доступа или крепятся к стене.

Для монтажа это удобно, но со стороны безопасности и эстетики — не очень. В условных обозначениях можно встретить розетку двухполосную сдвоенную, двухполосную или трехполосную с защитным контактом, двухполосную сдвоенную с защитным контактом.

Установка закрытых розеток проектируется еще до начала чистовой отделки, провода прячутся в стенах, а внешнее оборудование находится на одном уровне со стеной. Корректировка закрытых установок подразумевает повреждение стены и покрытия на ней.

Поэтому нужно ответственно подойти к схеме электропроводки, чтобы не портить потом дорогой ремонт.

Штепсельные розетки закрытого типа называют еще “утопленными”. На схеме могут обозначаться двухполосные, трехполосные, двухполосные сдвоенные и с защитными контактами.

Выключатель и переключатель может быть с одной или несколькими клавишами, для регулировки интенсивности освещения или подключения дополнительных световых приборов.

Возможность установки сложной электрической сети определяется специалистом.

Для некоторых приборов нужно несколько выключателей, переключателей и розеток, а также совместных блоков.

К стандартным обозначениям выключателей и штепселей на схемах относятся:

  • выключатели однополосные сдвоенные,
  • двух трехполосные,
  • выключатели со скрытыми установками,
  • переключатели на два направления с защитой IP20-23 и IP 44-55,
  • однополосные,
  • двухполосные
  • и трехполосные.

Условные обозначения на чертежах электроосветительных установок

5-23. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ЧЕРТЕЖАХ ЭЛЕКТРООСВЕТИТЕЛЬНЫХ УСТАНОВОК

Обозначение

Наименование установки

в

Подстанция трансформаторная

Шкаф распределительный

Щиток групповой рабочего освещения

CS3

л4 4

0

Щиток групповой аварийного освещения

Маркировка шкафов и щитков освещения: А — номер шкафа или щитка по плану; Б — установленная мощность, кет, В — потеря напряжения, %; Г —тип шкафа или щитка

в

Ящик с автоматом

□П

Ящик с рубильником

Д-

Ящик с предохранителями

ста~1

Ящик с рубильником и предохранителями

-а ЕВ ffl

Ящик с переключателем

Ящик с переключателем и предохранителями

Ящик ввода

ф

Шкаф со статическими конденсаторами

в

Счетчик электроэнергии

ft

Звонок электрический

ф

Светильник «Глубокоизлучатель» эмалированный (Гэ)

Светильник «Глубокоизлучатель» зеркальный

Лампа зеркальная

Продолжение

Обозначение

Наименование установки

Светильник «Универсаль» с полуматовым затенителем

©у

Светильник «Универсаль» без затенителя

(о) У-/7

Светильник «Универсаль» в пылезащищенном исполнении

® А

Светильник «Люцетта» цельного молочного стекла

Светильник «Люцетта» цельного молочного стекла с фарфоровым патроном

♦ zZ/«

Светильник «Шар» молочного стекла

@775

Светильник пылеводонепроницаемый

©РНп

Светильник рудничный нормальный с прозрачным стеклом

QptiM

Светильник рудничный нормальный с матовым стеклом

&) с х

Светильник для помещений сырых и с химически активной средой, без отражателя, с матовым стеклом

Сх0

То же, с отражателем, с прозрачным стеклом

© НЧВ

Светильник повышенной надежности против взрыва без отражателя

QWB

Светильник повышенной надежности против взрыва с отражателем

©

Светильник взрывонепроницаемый без отражателя

ф

Светильник взрывонепроницаемый с отражателем

ф(

Светильник «Кососвет»

©ПУ

Светильник промышленный уплотненный без отражателя

9 В, М.

Чумаков

Светильник промышленный уплотненный с отражателем

Продолжение

Обозначение

Наименование установки

©ПО

Светильник подвесной открытый для наружной

ф —

установки с молочным стеклом

Светильник брызгозащищенный для зеркальных ламп (СЗЛ)

Лампа зеркальная в глубокоизлучателе эмалированном

ффФм

Светильник фарфоровый полугерметический с матовым стеклом

@

Светильник кольцевой

Светильник потолочный с матовым стеклом

о п,.пг

в

Светильник «Плафон»: а — число ламп; 6 — мощность лампы, вт

Светильник местного освещения

Н км

Светильник местного освещения, комплектно с понизительным трансформатором

Г В лс

a»i

Светильник с люминесцентными лампами: а — число ламп; б — мощность лампы, вт (указывается тип светильнике!)

■=1

Линия из люминесцентных светильников (указывается число светильников в линии и их тип)

® Л а*й

Люстра: а — число ламп; б — мощность лампы, вт

®) Лл а» 5

Люстра с люминесцентными лампами: а — число ламп; б — мощность лампы, вт

аЧ

Бра с шаром: а — число ламп; б — мощность лампы, вт

О 54 ахв

Бра с чашей: а — число ламп; б — мощность лампы, вт

□ ВЦ а*й

Бра с цилиндром: а — число ламп; б — мощность лампы, вт

Продолжение

Обозначение

Назначение

О

к-Q

Кронштейн co светильником: к — условное обозначение кронштейна: а — тип кронштейна. Условное обозначение светильника — по его типу

О /7-0

Подвес со светильником: П — условное обозначение подвеса; а — тип подвеса. Условное обо-

значение светильника по его типу

Стойка со светильником: С — условное обо-

значение стойки: а — тип стойки. Условное обозначение светильника по его типу

О1‘®

Сигнальный фонарь

Прожектор: а — мощность лампы, вт\ б — угол наклона в градусах

Патрон стенной

Ж ПфП

Патрон фарфоровый подвесной

& /?«

Подвес с нормальным патроном

X пп

Патрон потолочный

А

а 6

Розетка штепсельная двухполюсная: а — в защищенном исполнении; б — в брызгонепроницае-

о 6

мом исполнении

Розетка двухполюсная с третьим заземляющим контактом: а — в защищенном исполнении; б —

d d d и 6 i

в брызгонепроницаемом исполнении

Выключатель в защищенном исполнении: а —

однополюсный; б — двухполюсный; в — трехпо-

///

f <1

люсный

Выключатель в брызгонепроницаемом исполнении: а —однополюсный; б— двухполюсный;

/ /

Q 6

в — трехполюсный

Переключатель для светильников: а — в защищенном исполнении; б — в брызгонепроницае-

-o-

мом исполнении

Фотоэлемент

GO

Трансформатор

CD

Трансформатор комплектно с предохранителями и выключателем

Продолжение

Обозначение

Назначение

о°

Светильник, устанавливаемый на опоре: а — тип опоры. Условное обозначение светильника по его типу

~~<г

Опора без светильника: а — тип опоры

-о-

Крепление светильника на тросе. Условное обозначение светильника по его типу

МЛС-|

о

В№ А_

б—в

Мачта прожекторная (ЛИ) , вышка (В) на крыше здания: № — номер по плану; а — общая установленная мощность, кет; б — высота установки прожектора, м; в — высота вышки, м

А N-a-6-S !Ю

Направление проекции осевого луча прожектора от линии отсчета в градусах; № — номер по плану; а — мощность лампы, вт; б — угол наклона в градусах; в — обозначение фазы, питающей лампу

0

Кабель или провод гибкий к передвижному приемнику электрической энергии

Линия сети рабочего освещения: а — для чертежей только электроосвещения; б — для чертежей с совмещенными сетями (силовой и осветительной)

Линия сети аварийного освещения: а — для чертежей только электроосвещения; б — для чертежей с совмещенными сетями (силовой и осветительной)

Линия сети охранного освещения

Линия сети 36 в и ниже

Продолжение

Обозначение

Назначение

Линия сети контроля, измерения, сигнализации, блокировки и дистанционного управления освещением

Линия троса

Линия заземления

<(346) /(зно)

Заземлители

Линия сети (например, рабочего освещения) , подвешенная к тросу

Ответвление (отпайка)

Изменение сечения:

а — линия уходит вниз; б — линия приходит

‘«/) N1 г

сверху; в — линия разветвляется и уходит вверх и вниз; г — линия уходит вверх

Заземление

A,B,C,N

Маркировка фаз: 1-я — А; 2-я — В; 3-я — С; нулевой провод — N. При необходимости может быть дана маркировка линейных (АВ, ВС, АС) или фазных (ЛМ, BN, CN) проводов

(Т)

Прокладка в металлических трубах (водогазопроводных, электротехнических и т. п.)

(П)

Прокладка в полутвердых резиновых трубках

(Мр)

Прокладка в металлических рукавах

(И)

Прокладка на изоляторах

(Р)

Прокладка на роликах

(К)

Прокладка на клицах

см

Прокладка на тросе

©

Нормируемая минимальная освещенность (например, 30) от общего освещения, лк

Продолжение

Обозначение

Назначение

(7

7

а — мощность ламп, устанавливаемых в светильниках, em\ б — высота подвеса светильника над полом, м

а — номер группы сети освещения; б — сечение провода, мм2

— 220

Постоянный ток напряжением 220 в

г ~ и

Переменный ток с числом фаз т и напряжением и, 6

а-0-0-г-д

Надписи на линиях питающей сети освещения: а — расчетная нагрузка, кет; б — расчетный ток, а; в— длина участка, м; г — момент, квт-м; д — потеря напряжения в линии, %; е — марка проводника; ж — сечение проводника, мм2; и — способ прокладки

е-ж-и

СГ ЦЗХ1О) Т5О

Один трехжильный кабель марки СГ сечением 3X70 л<;и2, проложенный в’стальной трубе с условным проходом, 50 мм (пример)

АПР 3(1*1О0И

Три одножильных провода марки АПР сечением 10 л<л<2, проложенные, например, на изоляторах

АПР 2[3(HSf) ]2T7i

Две параллельные цепи, каждая состоит из трех одножильных проводов марки АПР сечением 95 мм2, проложенных в отдельной трубе с условным проходом 70 мм

Число проводов в линии соответствует числу черточек. На двухпроводных группах число черточек не указывается

©

Номер помещения (например, 10) по плану

В-1а-4п

Класс взрывоопасного помещения (В-la) , категория и группа смеси (4а)

П-1

Класс пожароопасного помещения

В. МОНТАЖ ОСВЕТИТЕЛЬНОГО ЭЛЕКТРООБОРУДОВАНИЯ

6-24. РАСПРЕДЕЛИТЕЛЬНЫЕ ГРУППОВЫЕ ЩИТКИ И ВВОДНЫЕ ШКАФЫ

Групповые распределительные щитки и вводные шкафы служат для защиты и отключения осветительных сетей. Выбор щитков производится в зависимости от места их установки (жилые, производственные и другие помещения) , от условий окружающей среды, а также от требований, предъявляемых к защите сетей (см. § 5-16) .

1. Щитки и шкафы для жилых зданий

На рис. 5-30 приведены квартирные щитки для открытой установки с двумя пробочными предохранителями Ц-27 на ток 20 а на группу (одногрупповой типа 1ЦК-10 и двухгрупповой типа ЩК-12) .

Фасад

Фасад

вид сбоку

Вид сбоку

13,_

!-Г

1 _

1

1

1

1

‘И

j-

Is

нЙ) |

! li |

Jjppp

— <> Q Ф «2

20

—200-

Вид сзади

Символы электропроводки, значения и рисунки

Символы электропроводки, значения и чертежи всех электрических символов и их функции.

Вот список всех символов, значений и чертежей электропроводки для жилых и коммерческих помещений.

Основные символы электрических соединений

Содержание

Символы электрических соединений для проводов

Наименование Значение/Функция Символ
Электрический провод Проведение электричества
Подключенные провода Провода подключены
Не подключенные провода Провода не подключены

Обозначения электрических проводов для заземления

Наименование Значение/функция Символ
Земля Земля Защита от поражения электрическим током
Заземление шасси Подключен к шасси цепи
Общая земля Для аналогового и цифрового заземления

Символы блока питания

Наименование Значение/функция Символ
Источник напряжения Источник постоянного напряжения
Источник тока Источник постоянного тока
Источник переменного напряжения Источник переменного напряжения
Аккумулятор Источник постоянного напряжения
Аккумулятор Источник постоянного напряжения
Генератор Механический источник напряжения

Символы ламп и лампочек

Наименование Значение/Функция Символ
Лампа или лампочка накаливания Генерирует свет с потоком тока
Лампа или лампочка накаливания Генерирует свет потоком тока
Лампа или лампочка накаливания Генерирует свет с потоком тока

Символы переключателей и реле

Наименование Значение/Функция Символ
Тумблер SPST Отключение тока при открытии
Тумблер SPDT Выбор между 2 соединениями
Кнопочный переключатель (НО) Переключатель мгновенного действия — обычно открытый
Кнопочный переключатель (НЗ) Переключатель мгновенного действия — обычно замкнутый
DIP-переключатель Встроенная конфигурация
Реле SPST Однополюсный, однонаправленный
Реле SPDT Однополюсный на два направления
Перемычка Перемычка для закрытия соединения
Паяльная перемычка Соединение под пайку

Другие важные обозначения электрических соединений

Наименование Значение/Функция Символ
Электрическая распределительная коробка Коробка для установки переключателей
Автоматический выключатель Поездка для разрыва электрической цепи и прекращения подачи электроэнергии
Розетка для посудомоечной машины Розетка для посудомоечной машины
Выход вентилятора Выход для вентилятора
Распределительная коробка Установка распределительной коробки
Телевизионная розетка Розетка для телевизора
Вытяжной вентилятор Выход для вытяжного вентилятора
Выход водонагревателя Выход для водонагревателя
Телефонная розетка Розетка для телефонной розетки
Электрическая панель Установка электрической панели
Распределительная коробка Установить распределительную коробку
Термостат Установить термостат
Кондиционер Установка кондиционера
Пожарная сигнализация Установить пожарную сигнализацию
Тревога Установить сигнализацию
Дверной звонок Установить дверной звонок
Детектор дыма Установить детектор дыма

PS : Если вам нужна помощь с вашими техническими заданиями, не стесняйтесь платить академическим экспертам из Custom Writings, чтобы они сделали вашу домашнюю работу за вас.

Соединение домашней электропроводки для инвертора

Вывод:

Существует несколько других символов электропроводки, используемых в жилых и коммерческих электропроводках, но приведенный выше список символов является важным.

Эти символы электрических и электронных схем обычно используются для рисования принципиальных схем.

Related Posts:

  • Правила параллельного и последовательного соединения электрических цепей
  • Электронные схемы для начинающих
  • Основные электронные компоненты – типы, функции, символы
  • Руководство по установке солнечной панели – пошаговый процесс
  • Как работает электронная/электрическая схема
  • Типы электрических цепей
  • Символы цепей электронных компонентов
  • Как проверить заземление в домашних условиях с помощью контрольной лампы и мультиметра

Электрические символы | Символы электрических чертежей

Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.

Символ — это простое графическое представление некоторого типа компонента, устройства и нагрузки, которое можно легко изобразить в двухмерном масштабе. На электрических или электронных схемах символы используются для обозначения электрических компонентов.

Электрические символы, используемые сегодня в промышленности, — это то, что инженеры используют для идентификации частей оборудования или для понимания производственного процесса, операции или последовательности операции. Электрические символы, используемые сегодня в схемах проводки и лестничных диаграммах, взяты из Национальной ассоциации производителей электрооборудования (NEMA) или Международной электрической коалиции (IEC) . Организация стандартизировала электрические символы, чтобы сделать чертежи более простыми для чтения и коммуникации.

Есть несколько вещей, которые следует помнить при интерпретации электрического символа.

1 . Прежде всего, нужно изучить или ознакомиться с названием символа и его значением. Например, трехфазный двигатель представляет собой круг с тремя соединенными с ним линиями, как показано на рис. 1. Круг представляет собой форму двигателя, а линии — количество подключенных к нему проводников.

Рис.1: Трехфазный двигатель

2 . Следующий процесс анализа символа заключается в наблюдении естественного положения устройства, показанного на рисунке 2.

Рис. 2: Нормально разомкнутый (НО) переключатель

При наблюдении за символом управляющего устройства, например кнопки, внимательно посмотрите на линии и на то, как они расположены на клеммах. Если линии кнопки не соприкасаются, она считается нормально разомкнутой (НО), как показано на рисунке 3. Если линия кнопки соприкасается, то она нормально замкнута (НЗ), как показано на рисунке 4.

Рис. 3: Нормально открытый (НО) кнопочный переключатель

Рис. 4: Нормально замкнутый (НЗ) кнопочный переключатель

Символы, обозначающие нагрузки, никогда не показывают, включены они или выключены, поэтому важно следить за устройством управления, чтобы увидеть, работает ли нагрузка, такая как двигатель, реле управления. , или контрольная лампочка должна гореть при подаче питания на цепь.

Вы также можете прочитать: Электрические символы и чертежи Вопросы Ответы

3 . Наконец, при интерпретации символа важно помнить, что символ представляет устройство в его неактивном состоянии и никогда не показывает, что устройство активировано кем-то или чем-то.

4 . Наконец, если есть символ, который трудно распознать или понять его функцию, всегда консультируйтесь с производителем.

Ниже приведены некоторые стандартные символы, обычно используемые инженерами на электрических чертежах.



Рис.5: Символы на электрических чертежах

Вы нашли apk для android? Вы можете найти новые бесплатные игры и приложения для Android.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
