Словарь по розеткам, выключателям, терморегуляторам и другим ЭУИ

25 августа 2017

Что общего между мастером-электриком и врачом? Зачастую их объединяет склонность к написанию непонятных текстов. То, что электрик пишет на листе бумаги, часто похоже на рецепт и часто также неразборчиво и непонятно. Двойные розетки с/з с/у сл.к. — догадываетесь, что это такое? Чтобы помочь вам в этом разобраться, мы составили небольшой словарик, надеемся, что он будет Вам полезен.

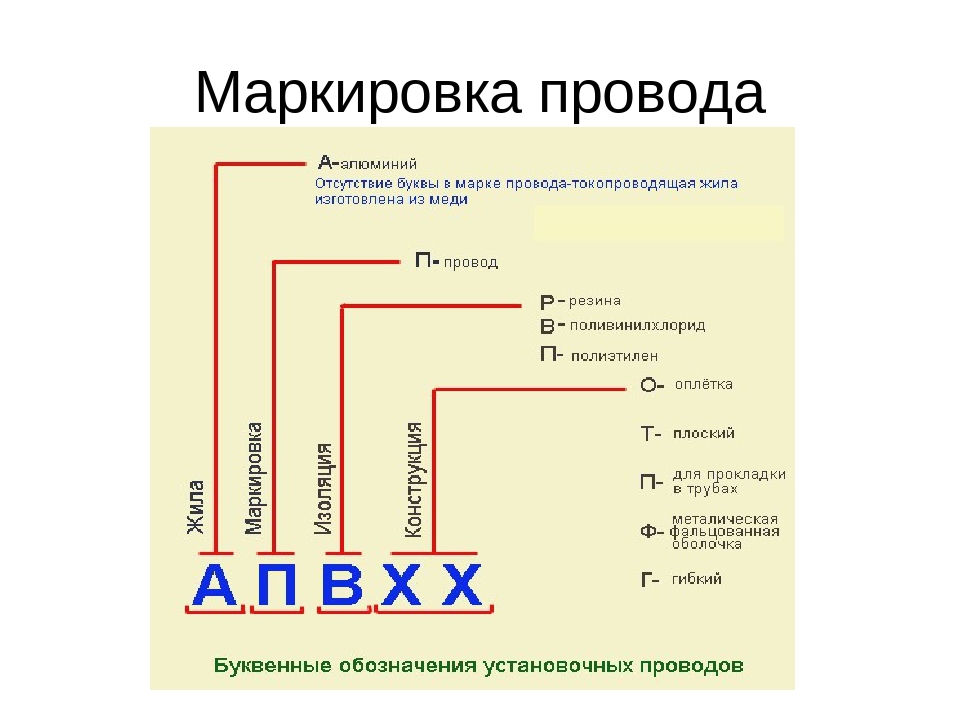

Периодически наши торговые партнеры при составлении ценников или при описаний продукции на сайтах используют ряд аббревиатур, общепринятых среди специалистов, но непонятных для покупателей розеток и выключателей.

Разберем, что значат самые распространенные из них.

1. Общие аббревиатуры, относящиеся ко всем электроустановочным изделиям

1. Что такое розетки и выключатели с/у? Что такое розетки и выключатели сп?

   Это розетки и выключатели скрытой установки (С/У), они же розетки для скрытой проводки (СП), т.

   е. встраиваемые, утапливаемые в стену.
   Как это выглядит?

   На фото: белая розетка скрытой установки с заземлением в однопостовой рамке Florence. Какие еще бывают розетки и выключатели, кроме изделий скрытой установки (или изделий для скрытой проводки)? Розетки и выключатели могут быть открытой установки, они же навесные розетки и выключатели, см. п.2.

2. Что такое розетки и выключатели о/у? Что такое розетки и выключатели оп?

   Это розетки и выключатели открытой установки (они же розетки для открытой проводки), т.е. навешиваемые на стену.

   Как это выглядит?

   На фото: белая розетка открытой установки с заземлением стороннего производителя. Какие еще бывают розетки и выключатели, кроме изделий открытой установки (или изделий для открытой проводки)? Розетки и выключатели могут быть скрытой установки, они же встраиваемые розетки и выключатели, см. п.1.

3. Что такое розетки и выключатели опт. уп.?

   Это розетки и выключатели в оптовой упаковке.

   Как это выглядит?

   На фото: картонная упаковка электроустановочных изделий Florence, внутри нее – электроустановочные изделия одного и того же артикула в полимерных блистерах. Как еще могут быть упакованы розетки и выключатели, кроме оптовой упаковки? Они могут иметь индивидуальную упаковку, например, они могут быть упакованы в прозрачный полимерный блистер. Как правило, блистер — это упаковка, предназначенная для удобного размещения изделия на крючках или на стеллажах гипермаркета.

2. Аббревиатуры в описании электрических розеток

1. Что такое розетки с/з?

   Это розетки и выключатели с заземлением.

   Как это выглядит?

   На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке, артикул механизма 1E10201300. Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть без заземления, см. п.2.

2. Что такое розетки б/з?

   Это розетки и выключатели без заземления.

   Как это выглядит?

   На фото: белая розетка Florence скрытой установки без заземления в однопостовой рамке, артикул механизма 1E10301300. Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением, см. п.1.

3. Что такое розетки с/з нем. ст.?

   Это розетки и выключатели с заземлением немецкого стандарта, т. е. стандарта Schuko (два контакта заземления сверху и снизу на лицевой панели розетки).

   Как это выглядит?

   На фото: белая розетка Florence скрытой установки с заземлением в однопостовой рамке. Какие еще могут быть розетки, кроме розеток с заземлением? Розетки могут быть с заземлением французского стандарта. Они не получили широкого хождения в России, хотя электроприборы, снабженные евровилками, поддерживают этот формат заземления.

4. Что такое розетки з/ш?

   Это розетки с защитными шторками.

   Как это выглядит?

   На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence. Для чего нужны защитные шторки? Это обсуждается в отдельной статье «От чего защищают розетки с защитными шторками?». Какие еще могут быть розетки, кроме этих? Розетки могут быть без защитных шторок, по умолчанию вам часто предложат именно такие розетки. Они дешевле, но их лучше устанавливать вне детских комнат или комнат с повышенной влажностью. Кстати, розетки для влажных помещений (т.е. розетки с высокой степенью защиты) должны в том числе иметь защитные шторки.

5. Что такое розетки 2к+з?

   Это розетки с заземлением.

   Как это выглядит?

   На фото: белая розетка с защитными шторками скрытой установки с заземлением в однопостовой рамке Florence. Какие еще могут быть розетки, кроме розеток с заземлением? Розетки без заземления, см. п.2.

6. Что такое розетка с кр.?

   Это розетки с крышкой.

   Как это выглядит?

   На фото: белая розетка с крышкой скрытой установки с заземлением в однопостовой рамке Florence.

7. Что такое розетка дв.? Что такое роз.х2?

   Это двойная розетка.

   Как это выглядит?

   На фото: двойная белая розетка скрытой установки с заземлением Florence.

8. Что такое розетка для каб. кан.?

   Это розетка для кабельного канала.

   Как это выглядит?

   На фото: белая розетка для кабель-канала стороннего производителя. Розетки для кабельных каналов имеют в конструкции пазы для монтажа в профиль кабель-канала. Есть серии кабель-каналов, которые позволяют встраивать практически любые электроустановочные изделия с помощью специально разработанных пластиковых суппортов.

3. Аббревиатуры в описании выключателей и переключателей

1. Что такое выключатель1 кл.?

   Это одноклавишный выключатель.

   Как это выглядит?

   На фото: одноклавишный выключатель скрытой установки в однопостовой рамке Florence. Какие еще бывают выключатели? Выключатели могут быть двухклавишными и трехклавишными.

2. Что такое выключатель 2 кл.?

   Это двухклавишный выключатель.

   Как это выглядит?

   На фото: двухклавишный выключатель скрытой установки в однопостовой рамке Florence. Какие еще бывают выключатели? Выключатели могут быть одноклавишными и трехклавишными.

3. Что такое выключатель с подсв.?

   Это выключатель с подсветкой.

   Как это выглядит?

   На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence. Какие еще бывают выключатели? Выключатели могут быть без подсветки.

4. Что такое пер.

   на 2 напр.?

   Это переключатель на 2 направления, он же универсальный выключатель, он же проходной выключатель, он же переключатель с электрической схемой:

   Как это выглядит?

   На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence. Какие еще бывают выключатели, кроме универсальных выключателей (=переключателей на два положения)? Выключатели могут иметь другую электрическую схему, например, схема одноклавишных выключателей Florence с арт. 1E31301300, 1E31301301, 1E31301302, 1E31301303 такая:

4. Аббревиатуры в описании телевизионных розеток

1. Что такое ТВ-розетка окон.

   ? TV оконеч.? TV-FM-SAT окон.?

   Это оконечная телевизионная розетка. Телевизионный кабель доходит до ТВ-розетки и подключается к ней. При этом другие ТВ-розетки подключаются через свои телевизионные кабели (топология сети «звезда»).

   Как это выглядит?

   На фото: одноклавишный выключатель с подсветкой скрытой установки в однопостовой рамке Florence. Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.

5. Аббревиатуры в описании интернет-розеток и других слаботочных розеток

1. Что такое розетка RJ45

   Это интернет-розетка, RJ45 – это обозначение разъема.

   Как это выглядит?

   На фото: одиночная интернет-розетка RJ45 категории 5е Florence. Какие еще бывают слаботочные розетки? Есть много вариантов похожих разъемов, например, разъем RJ14, который соответствует телефонной розетке.

2. Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?

   Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).

   Как это выглядит?

   На фото: двойная интернет-розетка RJ45 категории 5е Florence. Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.

3. Что такое розетка RJ45 cat.5e? RJ45 кат. 5е?

   Это интернет-розетка RJ45 категории 5е (это самый распространенный вид интернет-розеток).

   Как это выглядит?

   На фото: двойная интернет-розетка RJ45 категории 5е Florence. Какие еще бывают розетки RJ45? Для офисных решений с высокоскоростным интернетом выпускаются розетки категории 6. Они применяются вместе со специальными интернет-кабелями, поддерживающими высокую скорость передачи данных. Розетки RJ45 кат. 6 можно устанавливать в домашних решениях, однако в большинстве случаев это не даст выигрыша в скорости интернета при том, что они существенно дороже розеток категории 5е.

6. Аббревиатуры в описании рамок электроустановочных изделий

1. Что такое гор. рамка?

   Это горизонтальная рамка. Не все рамки универсальны. В серии Florence механизмы корректно устанавливаются в многопостовые рамки только если рамки расположены горизонтально.

   Как это выглядит?

   На фото: тройная рамка для электроустановочных изделий Florence. Какие еще бывают ТВ-розетки? ТВ-розетки могут быть проходными. Тогда телевизионный кабель доходит до ТВ розетки, подключается к ней, и его можно вести дальше к другим ТВ-розеткам. подключение телевизионных розеток шлейфом может быть причиной возникновения наводок и помех, поэтому в линейке Florence присутствуют только одиночные телевизионные розетки. Их применение обеспечивает лучший сигнал и не дает дополнительных помех и наводок.

2. Что такое рамка 2 пост.?

   Это двухпостовая рамка, т.е. рамка на два механизма.

   Как это выглядит?

   На фото: двойная рамка для электроустановочных изделий Florence. Какие еще бывают рамки? Рамки могут быть одно-, двух-, трех-, четырех- и пятипостовые. Все эти виды рамок присутствуют в серии Florence.

7. Аббревиатуры в описании аксессуаров для электроустановочных изделий

1. Что такое л.

   п. розетки?

   Это лицевая панель розетки.

   Как это выглядит?

   На фото: лицевая панель белой розетки скрытой установки с заземлением Florence 1E10201300, поставляется в комплекте с розеткой.

8. Аббревиатуры в описании термостатов

1. Что такое эл. термостат?

   Это электронный термостат. Температура поддержания на таком термостате задается с помощью электронного табло.

   Как это выглядит?

   На фото: электронный термостат OKE-20 в однопостовой рамке Florence (рамка поставляется в комплекте). Какие еще бывают термостаты, кроме электронных? Термостаты бывают механическими, на которых температура поддержания задается вручную с помощью шкалы, например, аналоговый термостат OKE-10.

Встретили другую непонятную аббревиатуру? Спросите у нас, что она значит! Мы доступны по телефонам, указанным в разделе «Контакты». Если вам понадобится консультация по выбору электроустановочных изделий, наши сотрудники всегда будут рады вам помочь!

Расшифровка степени защиты по IP для электрооборудования.

Независимо от сферы человеческой деятельности мы всегда нуждаемся в источниках электропитания. Включить свет, нагреть воду, обогреть помещение, приготовить пищу и прочее можно выполнить с помощью современных электрических приборов. Для того чтобы обеспечить оптимальный уровень безопасности при их использовании действуют специальные стандарты с введенной степенью защиты IP. Иными словами, это степень защиты оборудования от попадания внутрь частиц пыли и влаги.

Преимущество приборов с высоким уровнем защиты

Все электроприборы подвержены воздействию двух основных факторов окружающей среды: вода и пыль. Вода по своим физическим свойствам является прекрасным проводником тока. Если оборудование или розетки находятся в жилом помещении, то нет причин для беспокойств. Другое дело, когда такое оборудование расположено в ванной комнате, подвале, уличной беседке. В результате проникновения влаги может произойти короткое замыкание.

То же самое касается и пыли – загрязняя контакты, она может спровоцировать поломку, окисление или искрение, что может привести к нежелательному исходу.

Что такое IP-защита?

Система IP-защиты – это специальная классификация, которая определяет способность оболочки электрооборудования пропускать внутрь твердые предметы и влагу. Регулировка ее эффективности происходит согласно требованиям ГОСТа14254, DIN-40050, IEC-60529. Стандарты накладывают на производителя обязанности по предоставлению качественной оболочки оборудования, согласно эксплуатационным условиям.

Маркировка наносится на электроприборы и представляет собой комбинацию из букв и цифр. Каждое обозначение имеет свое значение.

Расшифровка IP-защиты

Цифровой код электроприборов (кроме начальной комбинации IP) состоит из двух цифр. Первая цифра показывает возможность оболочки защитить от попадания внутрь твердых частиц и степени защищенности человека от проводящих ток частей. Количественные показатели, используемые при нанесении, находятся в районе от 1 до 6.

Редко может встречаться значение «Х», которое показывает, что устройство не нуждается в защите от твердых частиц. Количественные показатели второй цифры показывают степень защищенности от попадания внутрь влаги. Градация цифр начинается с 0 и достигает 9.

Расшифровка дополнительных буквенных значений

Вместе с цифровыми показателями применяются и буквенные. Первая буква после кода говорит об изоляции корпуса при касании его человеком, а вторая – служит в качестве дополнительной информации связанной с особенностями оснащения.

Таблица расшифровки второго буквенного значения

Примеры расшифровки

На светодиодном прожекторе нанесена защита IP-65. Это свидетельствует о том, что оборудование имеет полную защиту от пыли (первая цифра 6) и высокую защиту от попадания влаги независимо от угла попадания (вторая цифра 5).

При выборе электрооборудования обращайте внимание на маркировочное значение степени защиты. Если у вас еще остались вопросы, как правильно выбрать продукцию звоните по номеру: +375 (17) 513-99-93 или +375 (17) 513-99-91.

Ватт — wikidoc

Чтобы узнать о других значениях, см. Ватт (значения).

ватт (обозначение: Вт ) — производная единица мощности в системе СИ, равная одному джоулю энергии в секунду. Он измеряет скорость использования или производства энергии.

Человек, поднимающийся по лестнице, выполняет работу мощностью около 200 ватт. Типичный автомобильный двигатель производит механическую энергию мощностью 25 000 ватт (приблизительно 33,5 лошадиных силы) во время движения. Типичная бытовая лампа накаливания потребляет от 25 до 100 Вт электроэнергии, в то время как компактные люминесцентные лампы обычно потребляют от 5 до 30 Вт.

Содержание

• 1 Определение
• 2 Происхождение и принятие в качестве единицы СИ
• 3 Производные и квалифицированные единицы для распределения электроэнергии
  • 3,1 киловатта
  • 3,2 МВт
  • 3,3 ГВт
  • 3,4 Тераватт
  • 3.5 Электрические и тепловые
• 4 Путаница между ваттами и ватт-часами
• 5 См. также
• 6 Каталожные номера
• 7 Внешние ссылки

Определение 93}} = 1~\dfrac{\rm{N\cdot m}}{\rm{s}} \,

.

С точки зрения электротехники следует, что:

$1~\backslash rm\{W\}\; =\; \backslash dfrac\{1~\backslash rm\{V\}\}\{1~\backslash Omega\}\; \backslash times\; 1~\backslash rm\{V\}$

Или, в с точки зрения вольт и ампер:

$$

1~\rm{W} = 1~\rm{V} \times 1~\rm{A} \,

То есть, если к резистивной нагрузке приложена разность потенциалов 1 вольт, и протекает ток в 1 ампер, то рассеивается 1 ватт мощности. ^[1] Проще говоря: ватты равны произведению ампер на вольт.

Обратите внимание, что электрические определения верны для мгновенного действия, а также для постоянного напряжения и тока. В статье «Вольт-ампер» объясняются последствия, когда среднеквадратичное значение напряжения и тока измеряются отдельно.

Происхождение и принятие в качестве единицы СИ

ватт назван в честь Джеймса Уатта за его вклад в разработку парового двигателя и был принят Вторым конгрессом Британской ассоциации содействия развитию науки в 1889 г.и 11-й Генеральной конференцией по мерам и весам в 1960 году как единица мощности, включенная в Международную систему единиц (или «СИ»).

Шаблон: строчные буквы единиц СИ

Производные и уточненные единицы для распределения мощности

Киловатт

киловатт (обозначение: кВт ), равный одной тысяче ватт, обычно используется для определения выходной мощности двигателей и потребляемой мощности инструментов и машин . Киловатт примерно равен 1,34 лошадиных сил. Электронагреватель с одним нагревательным элементом может потреблять 1 киловатт.

Мегаватт

мегаватт (обозначение: МВт) равно одному миллиону (10 ⁶ ) ватт.

Многие вещи могут поддерживать передачу или потребление энергии в этом масштабе; некоторые из этих событий или объектов включают в себя: удары молнии, большие электродвигатели, военно-морские корабли (такие как авианосцы и подводные лодки), инженерное оборудование и некоторое научно-исследовательское оборудование (например, суперколлайдер и большие лазеры). Большое жилое или торговое здание может потреблять несколько мегаватт электроэнергии и тепловой энергии.

Производственная мощность электрических генераторов, эксплуатируемых коммунальными предприятиями, часто измеряется в МВт. Современные мощные дизель-электрические железнодорожные локомотивы обычно имеют пиковую выходную мощность от 3 до 5 МВт, тогда как атомные электростанции США имеют чистую летнюю мощность от 500 до 1300 МВт. ^[2]

Согласно Оксфордскому словарю английского языка , самое раннее упоминание «мегаватт» является ссылкой в ​​Международном словаре английского языка Вебстера 1900 года . В OED также говорится, что «мегаватт» появился в статье 28 ноября 1847 года в журнале Science (506: 2).

Гигаватт

гигаватт (обозначение: ГВт) равно одному миллиарду (10 ⁹ ) ватт. Этот блок иногда используется с большими электростанциями или электрическими сетями.

Тераватт

тераватт (обозначение: TW) равно одному триллиону (10 ¹² ) ватт. Среднее потребление энергии на Земле (около 15 ТВт) обычно измеряется в этих единицах. Самые мощные лазеры середины 19С 60-х до середины 1990-х производилась мощность в тераваттах, но только за наносекунды.

Электрические и тепловые

Мегаваттные электрические (аббревиатура: МВт _и ^{[ цитирования ]} или МВт ^[3] ) — это термин, который относится к электрической мощности : МВт _t , МВт _th , МВт или МВтт) относится к произведенной тепловой энергии. Хотя «мегаватт электрического» и «мегаватт теплового» не являются единицами СИ, ^{[4] Иногда используются альтернативные префиксы SI} , например, гигаватт, электричество (GW _e ). Международное бюро мер и весов заявляет, что символы единиц не должны использовать нижние индексы для предоставления дополнительной информации об измеряемой величине, и считает эти символы неверными. ^[5]

Эти термины используются инженерами для устранения неоднозначности электрической мощности тепловой электростанции по сравнению с (большей) тепловой мощностью 9Выход 0106. Например, атомная электростанция Эмбальсе в Аргентине использует реактор деления для выработки 2109 МВт _т тепла, которое создает пар для привода турбины, производящей 648 МВт _e электроэнергии. Разница заключается в потерях тепла в окружающую среду.

Путаница между ваттами и ватт-часами

В средствах массовой информации часто путают мощность и энергию. Ватт — это один 1 джоуль энергии в секунду. Таким образом, ватты, умноженные на период времени, равны энергии. Например, если лампочка мощностью 100 ватт включается на один час, то используется количество энергии, соответствующее 100 ваттам мощности, вырабатываемой в течение одного часа, т.е. 100 ватт умножить на один час, т.е. 0,1 киловатт- час.

Поскольку джоуль как количество энергии не имеет легко вообразимого размера для неспециалиста, единица измерения ватт-час, не входящая в систему СИ, часто кратна ей, например, киловатт-час или более высокие префиксы, часто используется в качестве единица энергии, особенно энергоснабжающими компаниями (поставщиками электроэнергии и природного газа), которые часто указывают плату за киловатт-час. Киловатт-час – это количество энергии, эквивалентное мощности 1 киловатт, работающей в течение 1 часа:

(1 кВт·ч)(1000 Вт/кВт)(3600 с/ч) = 3 600 000 Вт·с = 3 600 000 Дж = 3,6 МДж.

См. также

• Вольт-ампер
• Преобразование единиц
• Джеймс Уотт
• Заявленная полезная мощность (электростанции)
• Порядки величины (мощности)
• Коэффициент мощности
• Среднеквадратичное значение (RMS)
• Баланс Ватт
• Ватт-час
• Ваттметр

Ссылки

1. ↑ «Ампер, Вольт, Ватт, Ом». Проверено 17 апреля 2007 г. .
2. ↑ Комиссия по ядерному регулированию. (2007). Информационный сборник за 2007–2008 годы . Проверено 27 января 2008 г. Приложение.
3. ↑ Сколько? Словарь единиц измерения
4. ↑ Taylor 1995, Руководство по использованию Международной системы единиц (СИ), Специальная публикация NIST SP811
5. ↑ Международное бюро мер и весов. (2006). Международная система единиц (СИ). 132.

Внешние ссылки

• Нельсон, Роберт А., » Международная система единиц, ее история и использование в науке и промышленности «. Через спутник, февраль 2000 г.

ar:واط аст: Ватиу bn: ওয়াট (একক) ж-мин-нан: Оа быть:Ват be-x-old:Ват бс: НДС бр:Ватт бг:Ват ca:Ватт cs:Ватт да:Ватт де: Ватт (Einheit) et: Ватт (ühik) эль: Βατ (μονάδα μέτρησης) эо: Вато (унуо) ЕС:Ватт мех:Ват ган: 瓦 gl:Ватт ко:와트 час:НДС идентификатор:Ватт есть: Ватт это:Ватт он: ואט ку: Ват Ла: Ваттиум lv:Цены lt: Ватас hu: Ватт (мертекегисег) мк:Ват мс:Ватт nl:Ватт №:Ватт (эффект) nn:Ватт ksh: Ватт (Mohß) sco:Ватт простой:Ватт ск: Ватт (еднотка) сл: НДС ср:Ват ш:Ватт фи: Ватти св:Ватт th:วัตต์ Великобритания:Ват ур:واٹ чж-юэ: 瓦 (單位) Шаблон: WH Шаблон:WS

Символы переключателей и кнопок

Общий символ переключателя

Это символ общего переключателя в разомкнутом состоянии.

Открытый переключатель

Это общий символ открытого переключателя. Переключатель — это компонент, который может разорвать или замкнуть цепь. Открытый переключатель представляет собой разрыв цепи и останавливает ток через нее.

Замкнутый выключатель

Это общий символ для замкнутого выключателя. замкнутый переключатель означает, что цепь замкнута и по ней может протекать ток.

Термомагнитный переключатель

Это символ термомагнитного переключателя. он включает в себя как электромагнитное, так и тепловое размыкание. Во время сильных скачков тока электромагнит мгновенно и без задержки разрывает цепь. Но его биметаллическая полоска обеспечивает небольшую задержку, когда ток превышает его предел.

Концевой выключатель

Данный символ обозначает концевой выключатель. он управляется механическими частями любой машины, которая используется в системах управления. Он приводится в действие любыми другими предметами или частями машин при соприкосновении с его исполнительным механизмом.

Телеграфный ключ

Телеграфный ключ представлен этим символом. Это специальный электрический переключатель, предназначенный для передачи текстовых сообщений азбукой Морзе. Он соединяет и разъединяет цепь, создавая импульсы разной длины, называемые «точками» и «тире».

Дифференциальный выключатель

Дифференциальный выключатель работает на разнице между током фазной линии и током нейтральной линии. Если есть какая-либо разница в токе (из-за тока короткого замыкания), то это разрывает цепь.

Переключатель счетчика импульсов

Привод этого переключателя управляется счетчиком импульсов. Всякий раз, когда счетчик импульсов достигает фиксированного значения, переключатель срабатывает и переключает связанную с ним цепь.

Переключатель SPDT

Это символ однополюсного двухпозиционного переключателя (SPDT). Такой переключатель имеет три вывода с одним общим выводом. Общая клемма соединяется с любой из двух других клемм.

Ползунковый переключатель SPDT

Ползунковый переключатель имеет ползунок, который двигается вперед и назад в положение включения и отключения тока в цепи. Приведенный символ представляет собой ползунковый переключатель SPDT, также известный как однополюсный двухпозиционный переключатель.

Переключатель DPST

DPDT обозначает двухполюсный однопозиционный переключатель. Он имеет два полюса, что означает, что к нему можно подключить две разные цепи, а один ход означает, что он имеет только одно положение ВКЛ (замкнутый контур). Он либо включает, либо выключает обе цепи одновременно.

Переключатель DPST Один замыкается перед другим

Это также переключатель DPST, но такой тип переключателя имеет один модифицированный полюс, который замыкается (замыкает контакт) раньше другого во время замыкания. Они используются в определенных приложениях, где соединение должно быть выполнено раньше другого.

Переключатель DPDT

DPDT обозначает двухполюсный двойной проход. Это два переключателя SPDT в сочетании с общим рычагом. Переключатель DPDT может переключать две разные цепи одновременно. В любом из двух положений каждая цепь имеет тесное соединение с отдельными клеммами.

Переключатель DPMT

DPMT обозначает двухполюсный многопозиционный переключатель. Этот переключатель имеет два полюса, т.е. он может переключать две независимые цепи. Каждая цепь может быть подключена к нескольким клеммам.

Переключатель SP4T

Это обозначение переключателя с одним полюсом и 4 положениями. Он имеет 4 положения и может переключать одну цепь, подключив ее к любой из 4 клемм.

Поворотный переключатель

Этот символ используется для поворотного или поворотного переключателя. у него есть ручка, которая вращается вокруг своей оси и переключает общий вывод на любой из выходных выводов. Поворотные переключатели могут иметь несколько уровней (полюсов) для переключения нескольких отдельных цепей и нескольких направлений.

Выключатель с задержкой

Выключатель с задержкой мгновенно переключается из положения ON (закрыть) в положение OFF (открыто). Но при переключении из положения ВЫКЛ в положение ВКЛ требуется некоторое время задержки. Символическое представление для выключателя с задержкой дано выше.

ВКЛ ВЫКЛ Выключатель с задержкой

Этот тип переключателя имеет функцию задержки времени при каждом переключении. Переключение с ON на OFF или с OFF на ON в обоих случаях происходит с некоторой задержкой.

Универсальный кнопочный переключатель

Это символ однополюсного однопозиционного универсального кнопочного переключателя. Он имеет привод, который включает и выключает цепь нажатием.

Поворотный замкнутый переключатель

Это символ поворотного переключателя в замкнутом (ВКЛ.) положении. Это однополюсный переключатель в положении замыкающего контакта. У него нет автоматического положения возврата.

Поворотный выключатель

Это символ поворотного переключателя в открытом (ВЫКЛ.) положении.

Кнопка НО

Это кнопка НО (нормально разомкнутая). Обычно он остается в открытом (ВЫКЛ.) положении. Нажатие кнопки переводит ее в положение ON (закрыто), а отпускание кнопки возвращает переключатель в положение OFF (открыто).

Кнопка NC

Это нормально закрытая кнопка, которая обычно остается закрытой (положение ON). Он переключается в положение OFF нажатием кнопки, но после отпускания возвращается в положение Closed.

Кнопка с блокировкой

Это символ кнопки с функцией блокировки. Он автоматически возвращается в нормальное положение, но его можно зафиксировать в желаемом положении.

Кнопка принудительного открывания с грибовидной головкой

Это кнопка с грибовидной головкой. Это переключатель положительного размыкания означает, что его контакты разомкнуты, когда устройство находится в соответствующем разомкнутом положении.

Кнопка положительного замыкания

Это также кнопка с замыкающим контактом (закрытое положение). Его контакт замыкается, когда положение переключателя соответствует замкнутому положению переключателя.

Таймер

Это символ таймера. он в основном устанавливает и разрывает контакт, когда таймер истекает. Таймер устанавливает таймер с помощью механического часового механизма. Он обеспечивает временную задержку для конкретных приложений.

Выключатель с задержкой закрытия

Это символ переключателя, контакт которого замыкается не сразу, а с небольшой задержкой.

Быстродействующий переключатель

Этот символ обозначает быстродействующий переключатель. Этот переключатель мгновенно замыкается (включается) после переключения его положения.

Выключатель с задержкой открытия

Это выключатель с задержкой открытия. При переключении его положения из ВКЛ в ВЫКЛ его контакты еще некоторое время замкнуты.

Переключатель быстрого открытия

Этот переключатель мгновенно размыкает свои контакты во время переключения, создавая быстрое размыкание.

Кнопочный переключатель

Этот символ обозначает кнопочный переключатель в разомкнутом положении, также известный как переключатель «нажми и включай». При нажатии и удержании кнопки вручную ее контакт замыкается в положение ВКЛ. После отпускания кнопки переключатель возвращается в открытое положение.

Переключатель Push to Break

Обычно этот переключатель находится в замкнутом состоянии, т. е. цепь замкнута. Когда вы нажимаете кнопку и держите ее, она разрывает цепь. После отпускания кнопки он возвращается в нормальное закрытое состояние.

Кнопочный концевой выключатель

Это кнопочный концевой выключатель. Концевой выключатель приводится в действие движением механических частей машин или других объектов и т. д. Он переключает цепи, управляющие другими частями машины.

Кнопочный двухполюсный концевой выключатель

Это также концевой выключатель, но он имеет два полюса, т. е. управляет двумя отдельными цепями. этот тип переключателя разрывает одну цепь и замыкает другую.

Джойстик-переключатель

Джойстик представляет собой переключатель с рычагом или джойстиком, соединенным с основанием. Направленное движение ручки соединяет разные клеммы переключателя. он используется в игровых контроллерах, в кранах и грузовиках в промышленности.

Кнопка SPDT

Это однополюсная двухпозиционная кнопка. У этого переключателя нет открытого положения. Он замыкает контакт (включено) в обоих положениях. Нажатие и удержание кнопки переключит цепь на другой терминал. Если отпустить кнопку, контакт вернется в исходное положение.

Кнопочный переключатель DPDT

Это двухполюсный двухпозиционный переключатель. он переключает две отдельные цепи, но нажатие кнопки разорвет одну цепь и закроет другую. Также при отпускании кнопки переключение будет обратным.

Поплавковый выключатель

Поплавковый выключатель — это переключатель, который управляет контуром или машиной внутри бака, наполненного жидкостью. Он определяет уровень жидкости и включается или выключается, когда уровень жидкости поднимается или падает.

Термовыключатель

Термовыключатель — это температурно-зависимый переключатель, который переключает цепь при превышении заданной температуры. Однако он возвращается в нормальное положение, когда температура становится нормальной.

Термовыключатель НЗ

Это нормально замкнутый термовыключатель, который находится в положении ВКЛ (замкнут) при комнатной температуре. Когда температура поднимается выше фиксированной точки, цепь разрывается. когда температура падает ниже точки, он включает цепь.

NO Термовыключатель

Это также термовыключатель, который нормально размыкается при комнатной температуре. При повышении температуры контакт переключается в положение ВКЛ, а при снижении — в положение ВЫКЛ.

Селекторный переключатель

Селекторный переключатель представляет собой поворотный переключатель с двумя или более 2 положениями. Он может переключать одну или несколько цепей одновременно.

Стартер

Также известный как электронный люминесцентный пускатель, используется для плавного запуска люминесцентной лампы путем предварительного нагрева катода и подачи контролируемого импульса на лампу, чтобы она начала светиться.

Ртутный переключатель

Ртутный переключатель содержит ртуть внутри сосуда между двумя клеммами переключателя. Движение ртути замыкает и размыкает цепь, когда сосуд наклоняется. Ртуть является проводником, и она соединяет клеммы, когда касается ее. Ртутный переключатель можно использовать там, где есть движение, такое как наклон, перекатывание и т. д.

Ножной переключатель

Этот символ обозначает ножной переключатель или переключатель с педалью. это однополюсный переключатель, который управляет цепью или двигателем, обычно используемым для управления тяжелой техникой. У него очень прочная конструкция, потому что он управляется ногой.

Переключатель DPST BBM

Это двухполюсный однопозиционный переключатель с механизмом размыкания перед включением (BBM). Он переключает две цепи, но сначала разрывает (размыкает) одну цепь, а затем замыкает (замыкает) другую.

Бесконтактный датчик

Бесконтактный датчик — это датчик, обнаруживающий объект на близком расстоянии. Это бесконтактный сенсорный переключатель.
