Что такое мультиметр — как пользоваться, функционал, маркировка

Содержание:

Если коротко — мультиметр это многофункциональный электроизмерительный прибор,  который объединяет в себе функции сразу нескольких электроизмерительных приборов, а именно:

• Вольтметра;
• Омметра;
• Амперметра;
• Также, включает в себя функцию прозвонки цепи.

По типу прозвонки все устройства можно также разделить на три группы:

• Без звуковой прозвонки;
• Со звуковой прозвонкой;
• Со звуковой прозвонкой и возможностью замерять температуру.

[stextbox id=’warning’]Существуют также маленькие — карманные мультиметры. Многие предпочитают такие устройства ввиду их компактности — и такое решение, пожалуй, нельзя назвать ошибкой. По функциональности такие устройства вовсе не уступают своим «старшим братьям».[/stextbox]

Было бы предпочтительно, безусловно, выбирать мультиметр с функцией звуковой прозвонки. Звуковой индикатор, на практике, оказывается очень удобным.

По сути, любой прибор состоит из трех основных элементов:

• Дисплей;
• Регулятор режимов работы;
• Щупы.

Щупы необходимо подключить к сети, но перед этим очень важно выбрать правильный режим работы. Например, функцию прозвонки или измерение сопротивления. Но, это лишь вкратце, дальше будем говорить обо всех функциях мультиметра более подробно.

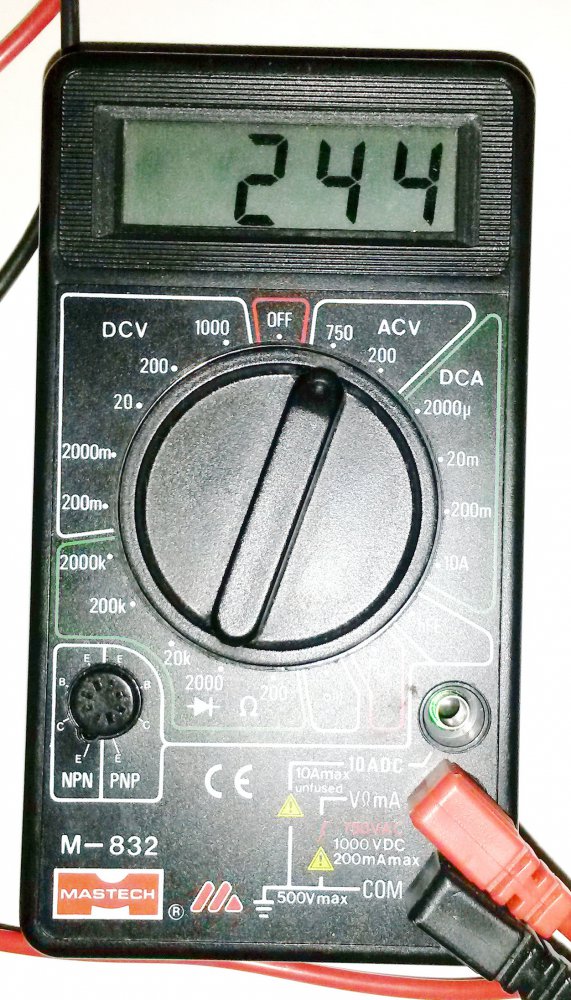

Внешний вид и органы управления мультиметра

Представленная модель имеет:

1. жидкокристаллический дисплей,
2. переключатель режимов измерения,
3. гнезда для подключения измерительных щупов (на жаргоне они называются концы),
4. разъем для подключения транзисторов.

Порядок выполнения измерений

Перед тем, как приступить к измерениям необходимо выбрать соответствующий режим (рисунок 1б). Соответствующие зоны на корпусе мультиметра содержат обозначение измеряемой величины и ее пределы (максимальные значения):

1. OFF – выключено. Когда измерения не проводятся, рекомендую всегда ставить переключатель в это положение. Дело в том, что мультиметр оснащен батареей, которая используется при некоторых измерениях, например, сопротивления. Если мультиметр оставить в таком режиме – батарея будет разряжаться.
2. ACV – переменное напряжение.
3. DCA- постоянный ток.
4. Режим измерения больших токов (10А) – в данном случае 10 Ампер. Об этом немного позже.
5. hFE – измерение параметров транзисторов (здесь это не рассматривается).
6. Режим прозвонки электрических цепей. Обозначается пиктограммой динамика, звонка или чего то подобного. При работе в нем мультиметр при наличии низкого сопротивления (близкого к нулю) формирует звуковой сигнал. Это удобно тем, что не надо смотреть на дисплей. Есть сигнал – “замыкание”, нет сигнала – “обрыв”. Правда, надо быть поаккуратнее и пользоваться этим, если достоверно известно, что цепь имеет только два указанных состояния.
7. Ω – сопротивление.
8. DCV – постоянное напряжение.

[stextbox id=’warning’]Должен сказать, что существуют мультиметры с возможностями измерения частоты, температуры и пр., но для большинства электротехнических измерений это лишнее и здесь не рассматривается.[/stextbox]

Далее, подключаем щупы к мультиметру (рис.2).

Далее, подключаем щупы к мультиметру (рис.2).

Для того, чтобы правильно это сделать достаточно внимательно прочитать маркировку около соответствующих гнезд. В нашем случае, если смотреть снизу вверх (картинка слева) это:

• COM – общий, один из щупов (как правило черный) подключается всегда.
• V Ω mA – гнездо для измерения положительных “+” значений всех постоянных напряжений, сопротивлений, величин токов кроме предела 10 Ампер, переменных напряжений.
• 10ADC – это то, о чем я говорил выше, если вы собираетесь измерять большие токи (до 10А, положение переключателя режима измерений №4 – рис.1б) – второй щуп подключается сюда.

Остается выбрать режим измерения. Например, если Вы установите переключатель режимов в положение DCV 20, значит сможете измерять постоянное напряжение с максимальным значением 20 Вольт.

Может случиться что предполагаемое значение измеряемой величины неизвестно. Тогда следует установить максимально возможное и постепенно его уменьшать до получения результата.

Полезный материал: Как проверить полевой транзистор

Еще одно замечание. На шкале мультиметра можно увидеть чисто цифровые значения измеряемых величин, как в предыдущем примере, так и с буквой в конце, например DCV 200m. Если кто забыл, это производные величины основных единиц измерения и означают:

• μ микро 10^-6,
• m мили 10^-3,
• k кило 10³,
• M мега 10⁶.

То есть 200 mV= 200*10^-3 V.

Сфера применения

Эти универсальные приборы позволяют измерять несколько параметров постоянного и переменного тока: напряжение, ток, сопротивление, в то время как специализированные приборы, такие как омметры, амперметры и вольтметры, могут измерить только один определенный параметр цепи.

[stextbox id=’warning’]Мультиметры широко используются в промышленной сфере, электротехнике, электронике, в инженерных расчетах, при проведении ремонтных и эксплуатационных работ. Вместе с контрольными лампами мультитестеры применяют при отделочных работах, во время монтажа и подключения электрической сети. Использование мультиметров дает возможность обеспечения качественной установки электрооборудования.[/stextbox]

Виды

Цифровые мультиметры

Наиболее простые цифровые мультиметры имеют разрядность 2,5 цифровых разряда (точность обычно около 10 %). Наиболее распространены приборы с разрядностью 3,5 (точность обычно около 1,0 %). Выпускаются также чуть более дорогие приборы с разрядностью 4,5 (точность обычно около 0,1 %) и существенно более дорогие приборы с разрядностью 5 и выше. Точность последних сильно зависит от диапазона измерения и вида измеряемой величины, поэтому оговаривается отдельно для каждого поддиапазона. В общем случае точность таких приборов может превышать 0,01 %, несмотря на портативное исполнение.

[stextbox id=’warning’]Разрядность цифрового измерительного прибора, например, «3,5» означает, что дисплей прибора показывает 3 полноценных разряда, с диапазоном от 0 до 9, и 1 разряд — с ограниченным диапазоном. Так, прибор типа «3,5 разряда» может, например, давать показания в пределах от 0,000 до 1,999, при выходе измеряемой величины за эти пределы требуется переключение на другой диапазон (ручное или автоматическое).[/stextbox]

Типичная погрешность цифровых мультиметров при измерении сопротивлений, постоянного напряжения и тока менее ±(0,2 % +1 единица младшего разряда). При измерении переменного напряжения и тока в диапазоне частот 20 Гц…5 кГц погрешность измерения ±(0,3 %+1 единица младшего разряда). В диапазоне высоких частот до 20 кГц при измерении в диапазоне от 0,1 предела измерения и выше погрешность намного возрастает, до 2,5 % от измеряемой величины, на частоте 50 кГц уже 10 %. С повышением частоты повышается погрешность измерения.

Сравнение нескольких моделей по ценам

Входное сопротивление цифрового вольтметра до 11 МОм, емкость — 100 пФ, падение напряжения при измерении тока не более 0,2 В. Питание обычно осуществляется от батареи напряжением 9В, потребляемый ток не превышает 2 мА, при измерении постоянных напряжений и токов и 7 мА при измерении сопротивлений и переменных напряжений и токов. Мультиметр обычно работоспособен при разряде батареи до напряжения 7,5 В^[1].

Количество разрядов не определяет точность прибора. Точность измерений зависит от точности АЦП, от точности, термо- и временной стабильности применённых радиоэлементов, от качества защиты от внешних наводок, от качества проведённой калибровки.

Полезный материал: Как проверить исправность симистора

Типичные диапазоны измерений, например для распространённого мультиметра M832:

• постоянное напряжение: 0..200 мВ, 2 В, 20 В, 200 В, 1000 В
• переменное напряжение: 0..200 В, 750 В
• постоянный ток: 0..2 мА, 20 мА, 200 мА, 10 А (обычно через отдельный вход)
• переменный ток: нет
• сопротивления: 0..200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм.

Аналоговые мультиметры

Аналоговый мультиметр состоит из стрелочного магнитоэлектрического измерительного прибора, набора добавочных резисторов для измерения напряжения и набора шунтов для измерения тока. Измерение сопротивления производится с использованием встроенного или от внешнего источника.

Аналоговый мультиметр

Советские аналоговые мультиметры чаще всего производились под шифром, начинающимся с буквы Ц, из-за чего широко распространилось их неофициальное название «цэшка».

Одним из первых измерительных приборов такого рода был тестер ТТ-1, комбинированный измерительный прибор — один из первых, и первый массово изготовленный промышленностью СССР, портативных измерительных приборов. Прибор ТТ-1 имел огромную значимость для народного хозяйства СССР по причине того что это первый массовый прибор для настройки электрооборудования выпущенный в массовом количестве, в послевоенные годы, в количестве сотен тысяч штук. Например, максимальный пиковый объём выпуска рыбинским приборостроительным заводом до 8000 данных приборов в месяц. Прибор изначально предназначался для армии, однако простая, надежная и удобная конструкция обеспечили популярность прибора во всех сферах народного хозяйства. Даже в настоящее время, несмотря на появление новой элементной базы, концепции измерительных приборов такого класса принципиально не изменились (диапазоны, методы измерения величин, способы переключения электрических цепей, способ работы), что свидетельствует о тщательно продуманной конструкции прибора ТТ-1.

Прибор ТТ-1 стал одним из первых переносных тестеров распространенных в СССР, успех прибора определил делнейшее направление приборов данного типа. На основе тестера ТТ-1 были созданы десятки подобных приборов, и получившие распространение, например в учебных заведениях СССР. Приборы созданные на основе ТТ-1 это, например, ТТ-2, «Школьный», АВО-63 и многие другие.

В последующих приборах устранили недостатки прибора ТТ-1, повысили удобство и надежность работы, в более новых приборах данного класса, таких как: ТТ-2, ТТ-3 и ТЛ-4, «Школьный», ТЛ-4М, Ц20, Ц52, Ц57, Ц434, Ц435, Ц4311, Ц4313, Ц4324, Ц4328, Ц4341, Ц43101, Ц4352, Ф4313, АВО-5, АВО-5М1, АВО-63.

Значение индикаторов

Модернизация касалась например материала и формы корпуса, металл, или более легкий карболит. Факта наличия или отсутствие переключателя рода измерения (разработчик повышая надежность работы, жертвует усложнением коммутации при переходе с одного режима измерения на другой режим). Выбор типа переключателя, например, ламельно-контроллерного типа вместо галетного (который в ТТ-1 был слабым местом). В последующих приборах отказались от купроксного выпрямитея в пользу германиевых диодов типа Д2Б. Расширили пределы измерения напряжения до 1000 В, добавляли нижний предел от 0-2 В, 0-0,2 мА с целью повышения точности измерения.

Технические характеристики, возможности измерения первых аналоговых приборов, выпускаемых серийно в 1952 году были скромными, для сравнения приведем параметры тестера ТТ-1:

• Постоянное напряжение, переменное напряжение в следующих диапазонах: от 0,2В (одно деление шкалы) до 0-10; 0-50; 0-200; 0-1000 В.
• Постоянный ток в диапазонах: от 4 мкА (одно деление шкалы) до 0-0.2; 0-1; 0-5; 0-20; 0-100 и 0-500 мА.
• сопротивления: в пределах от 1 Ома до 2 МОм.^[2]

При этом сопротивление прибора при измерении постоянного напряжения 5 кОм/вольт максимального значения выбранного диапазона, для переменного напряжения 3,3 кОм/вольт.

Полезный материал: Варисторы – что это такое, принцип действия, характеристики и параметры.

Отсчет производится непосредственно по шкале. Погрешность измерения составляет:

• ±3 % от номинального значения шкал постоянного тока
• ±5 % от максимального значения шкал переменного тока
• ±10 % от величины измеряемого сопротивления.

Основные режимы измерений

• ACV (англ. alternating current voltage — напряжение переменного тока) — измерение переменного напряжения.
• DCV (англ. direct current voltage — напряжение постоянного тока) — измерение постоянного напряжения.
• DCA (англ. direct current amperage — сила тока постоянного тока) — измерение постоянного тока.
• Ω — измерение электрического сопротивления.

Напряжение переменного тока

Дополнительные функции

В некоторых мультиметрах доступны также функции:

• Прозво́нка — измерение электрического сопротивления со звуковой (иногда и световой) сигнализацией низкого сопротивления цепи (обычно менее 50 Ом).
• Генерация тестового сигнала простейшей формы (гармонической или импульсной) — как своеобразный вариант прозвонки.
• Тест диодов — проверка целостности полупроводниковых диодов и нахождение их «прямого напряжения».
• Тест транзисторов — проверка полупроводниковых транзисторов и, как правило, нахождение их h

(например, тестеры ТЛ-4М, Ц-4341).

• Измерение электрической ёмкости (Ц-4341).
• Измерение индуктивности (редко).
• Измерение температуры, с применением внешнего датчика (как правило, термопара К-типа).
• Измерение частоты гармонического сигнала.
• Измерение большого сопротивления (обычно до сотен МОм; требуется дополнительное питание)
• Измерение большой силы тока (с использованием подключаемых/встроенных токовых клещей)

И служебные:

• Автоотключение питания
• Подсветка дисплея
• Фиксирование результатов измерений (отображаемое значение и/или максимальное)
• Автоматическое определение пределов
• Индикация разряда батарейки
• Индикация перегрузки
• Режим относительных измерений
• Запись и хранение результатов измерений

Как пользоваться мультиметром

Пример №1.

Постоянный ток – измерение величины

Тебе нужно измерить величину постоянного напряжения. Переключатель выбора режима устанавливаем в секторе величины измерения постоянного напряжения Вольт, при этом, если тебе совершенно неизвестна величина измеряемого напряжения, необходимо начинать с наибольшего предела измерения напряжения, в данном случае 1000 или 200Вольт. Если напряжение окажется значительно меньше, этих величин, необходимо уменьшить предел измерения, для получения более точного значения измеряемого напряжения.

Характеристики 3-х мультиметров

Подключаешь щупы – черный в гнездо – COM – красный в гнездо – VΩmA. Красный щуп прибора подключаешь к положительному полюсу источника напряжения, черный к отрицательному.

Если ты перепутаешь полюсовку (черный на + а красный на -) ничего страшного не произойдет, но, результат будет со знаком минус или вместо индикации величины напряжения на экране дисплея будет знак минус (-), это зависит от модели мультиметра.

Пример№2 Переменный ток измерение величины.

Для того чтобы измерить напряжение переменного тока, необходимо:  Переключатель выбора режима устанавливаем в секторе величины измерения переменного напряжения Вольт, при этом, если тебе совершенно неизвестна величина измеряемого напряжения, необходимо начинать с наибольшего предела измерения напряжения, в данном случае 750Вольт.

Если напряжение окажется значительно меньше, этой величины, необходимо уменьшить предел измерения, для получения более точного значения измеряемого напряжения.

При измерении величины переменного напряжения нет необходимости соблюдать полярность, то есть, щупы к источнику питания, можешь подключать произвольно.

Пример №3. Как измерить силу тока мультиметром “Ампер”

Измерение величины тока начинают так же с переключения режима измерения тока на наибольший предел, после чего при необходимости предел измерения мультиметра уменьшают для получения более точных показаний.

Cравнение мультиметров

При измерении тока, мультиметр подключают последовательно в разрыв цепи питания нагрузки. Удобнее подключить красный щуп мультиметра к плюсу источника питания, а черный щуп к нагрузке.

Для измерения больших величин тока (контроль зарядки автомобильного аккумулятора) необходимо красный щуп переключить в гнездо с маркировкой – 10А. Продолжительное измерение тока большой величины может вызвать перегрев внутреннего шунта мультиметра, и как следствие выход прибора из строя.

Пример №4 Как измерить сопротивление мультиметром

Измерение величины сопротивления резисторов. Проверка номинала резисторов не представляет особой сложности. Требуется переключение режима работы прибора в режим измерения сопротивления, в случае, когда номинал резистора неизвестен, начни с наибольшего предела. Подробно о измерении номинала и проверке резисторов в моей статье Что такое резистор

Пример №5 Как прозванивать мультиметром, проверка состояния электрической цепи “прозвонка”.

Ремонт электроники включает в себя такую функцию как “прозвонка” цепей и радиоэлектронных компонентов.    Активируется эта функция установкой переключателя режима работы мультиметра в положение:

В данном случае прибор позволяет прозванивать целостность электрических проводов, электроконтактов, нагревательных элементов и многое другое. В этом режиме очень удобно проверять исправность таких полупроводниковых приборов как диод, стабилитрон, биполярный транзистор и пр. Для удобства пользования, в режиме прозвонки присутствует звуковой сигнал, который позволяет не отвлекаться на показания прибора в случае когда не нужна высокая точность измерения а лишь необходимо убедиться в целостности проводника иликонтакта например: при проверке большого количества проводов и контактов – в многожильном кабеле. Щупы прибора в режиме прозвонки, должны быть подключены так же, как и при измерении напряжения.

Это основные функции прбора под общим названием “Мультиметр” которые тебе необходимо знать и уметь применять на практике.                                                           Теперь, когда ты осилил эту статью до конца, за твое терпение расскажу тебе кое что дополнительно.

Наряду с цифровыми мультиметрами применяют и аналоговые стрелочные измерительные приборы.  Для чего нужны такие анахронизмы?

Дело в том, что цифровые мультиметры как бы притормаживают, выдают точное показание не сразу, а по прошествии некоторого времени. Когда измеряются статические показатели различных величин – это не вызывает каких – либо неудобств, но если показания будут резко меняться на незначительную величину, цифровой мультметр не успеет отреагировать и момент просадки или резкого броска напряжения может остаться незамеченным.  Аналоговый “стрелочный” прибор в такой ситуации отреагирует практически мгновенно, стрелочка успеет дернутся в ту или иную сторону указывая на возможную проблему источника питания. Следующий плюс стрелочных приборов проявляется когда нужно проверить переменный резистор.

Показания цифрового мльтиметра при вращении ротора переменного резистора, будут меняться скачкообразно, и проверить плавность изменения сопротивления переменного резистора очень сложно. Стрелка аналогового прибора при проверке переменного резистора, передвигается плавно, как бы вслед за ползунком, и малейшее нарушение контакта в токопроводящем слое резистора отразится на ее перемещении. В общем специально стрелочный мультиметр приобретать не обязательно, но если тебе он достанется совершенно случайно, не отказывайся, он может тебе пригодится. И самое главное, такие аналоговые приборы могут работать без батареек.

Теперь об очень важном, о том как безопасно и как правильно пользоваться мультиметром.

При обращении с измерительными приборами необходимо соблюдать правила техники безопасности.

Внимательно следи за переключателем режима работы мультиметра. Если ты, при проверке напряжения переключишь прибор в режим измерения тока, произойдет короткое замыкание и мультиметр скорее всего выйдет из строя. Такая же участь ожидает его при измерении напряжения, когда переключатель режима находится в секторе измерения сопротивления или прозвонки. Возьми за правило, после проведения измерений, выставь переключатель режимов в положение ВЫКЛ начале работы с прибором, проверь целостность соединительных проводов и измерительных щупов.

Пределы измерения

Наш мультиметр может измерять, скажем, значения сопротивления в пределах от 0.1 Ом до 200 МОм и имеет 7 пределов измерений, от 200 Ом до 200 МОм.

У неподготовленного читателя может возникнуть вопрос, а зачем столько пределов измерений? Это сделано для того, чтобы точно знать величину, отображаемую на экране мультиметра.

https://www.youtube.com/watch?v=O2fSCFDqyyA

Предположим, ты измеряешь сопротивление резистора на 20 кОм, но ты не знаешь его значения и видишь на экране цифру 20.

Если бы не было пределов, а измерение сопротивления было бы на одном пределе (0 – 200 МОм), было бы непонятно, что это за цифра, то ли 20 Ом, то ли 20 кОм, а может 20 МОм. Кроме того, при помощи пределов настраивается точность измерений: чем точнее установленный предел соответствует измеряемому элементу, тем точнее будет результат измерения.

Скачайте книгу “Основы работы с мультимитром” от Национального исследовательского Томского политехнического университета

electrosam. ru/glavnaja/slabotochnye-seti/oborudovanie/multimetry-testery/
ark-eng.ru/raznoe-2/multimetr-eto-pribor-dlya-izmereniya-dlya-chego-nuzhen-multimetr-yandeks-znatoki.html
eltechbook.ru/kak_polzovatsja_multimetrom.html
electricalschool.info/main/sovety/526-kak-polzovatsja-multimetrom.html
slojno.net/kak-polzovatsya-multimetrom/
astena.ru/smart.html

Предыдущая

ИндикаторыКак с помощью мультиметра измерить сопротивление

Как работать с мультиметром

Мультиметр — очень удобный и функциональный прибор. Главное знать его принцип работы и устройство систем измерения. Научиться пользоваться мультиметром стоит не только тем, кто постоянно сталкивается с электронными системами и электроцепями. Такое знание пригодится для новичков, любому мужчине, ведь этот достаточно сложный прибор может работать как прозвонка и делать множество других простых вещей.

Содержание

• 1 Общая информация о функциях мультиметра
• 2 Как расшифровываются обозначения на мультиметре
• 3 Как правильно подключить щупы
• 4 Как измерить напряжение, ток, сопротивление
  • 4. 1 Определение значения напряжения
  • 4.2 Определение значения силы тока
  • 4.3 Определение значения сопротивления
• 5 Проверка радиодеталей
  • 5.1 Тестирование диодов
  • 5.2 Тестирование транзисторов
  • 5.3 Определение емкости конденсаторов
• 6 В качестве заключения

Общая информация о функциях мультиметра

Стоит понимать, что функции мультиметра могут быть как угодно обширны. Данный класс прибора по мере роста опыта его использования выбирают для решения задач необходимого уровня сложности.

Однако есть типовой набор функций, который имеет любое устройство.

1. Определение значения напряжения постоянной и переменной сети. У моделей отдельных классов может быть разный допустимый предел.
2. Определение значения токов в постоянной и переменной сети. Использование этой функции предполагает специальную методику подключения устройства.
3. Проверка диодов и целостности цепи. В простонародье называется режим прозвонки.
4. Определение значения сопротивления детали или участка цепи.

Сегодня в продаже можно найти как аналоговые стрелочные, так и цифровые модели, оснащенные дисплеем. Каким именно пользоваться мультиметром, решает его будущий владелец. С одной стороны, цифровое устройство сразу показывает на дисплее понятное значение, и при изменении диапазона меняется только погрешность результата. Но приходится помнить о том, что нужно зарядить мультиметр, особенно, если он оснащен аккумулятором.

Аналоговое решение имеет свои преимущества. Стрелочный мультиметр показывает постоянную, фиксированную погрешность. Если диапазон типовых значений тока или напряжения известен, можно мгновенно визуально, по положению стрелки, оценивать режимы работы оборудования или параметры сети. Шкала прибора обычно имеет цветовое зонирование. Кроме этого, не надо думать о заряде батарей. Достаточно включить мультиметр и приступить к измерениям.

Однако практика показывает, что цифровые модели уверенно завоевывают популярность у потребителей. Поэтому далее речь будет идти именно о таком классе мультиметров.

Как расшифровываются обозначения на мультиметре

Цифровой прибор обычно имеет круговой переключатель режимов. Он не только задает пределы измерений, но и меняет функционал аппарата. Использование устройства станет простым и понятным, если научиться уверенно читать обозначения на мультиметре. Они бывают различны, и их количество зависит от сложности самого устройства.

DCV и ACV на мультиметре означают измерение напряжения постоянного и переменного тока соответственно. Зоны с такой символьной идентификацией расположены почти всегда рядом, так как данные функции являются самыми используемыми. Аналогично, обозначения DCA и ACA означают измерение силы постоянного и переменного тока соответственно. У прибора бывают и другие зоны переключения регулятора.

1. Сопротивление обозначается греческой буквой Омега. Для этой функции у прибора может быть зона для задания пределов или единичная позиция, если он умеет автоматически настраиваться на параметры измеряемого объекта.
2. HFE на мультиметре обозначает зону, предназначенную для тестирования транзисторов. Это может быть линейка из отверстий для вставки ножек или более удобный круговой элемент.
3. Функция VFC предназначена для измерений по постоянному току. Она присутствует в устройствах среднего класса и обычно назначается на кнопку. Ее нажатие включает фильтр низких частот. Он отсекает колебания напряжения, позволяя проводить измерения более точно.
4. Знак аккумулятора обозначает, что прибор умеет тестировать батареи. Как именно работать с мультиметром в этом режиме, стоит посмотреть в инструкции по его эксплуатации. У отдельных моделей различается перечень типов аккумуляторов, а также набор измеряемых параметров.

У современных мультиметров есть еще множество специализированных функций. Например, определение среднего квадратичного значения по серии тестов. Даже недорогие модели умеют определять частоту. Для этого обычно, в режиме тестирования напряжения, нажимается кнопка HOLD, не отсоединяя щупы от контрольных точек.

Есть и приятные полезности для домашнего мастера. Например, функция NCV (Non Contact Voltage) позволяет найти провод, по которому течет фаза, прямо в стене под штукатуркой.

Важно! Следует сказать, что такое бесконтактное измерение не отличается точностью. Стоит поменять расстояние от щупа до стены или изменить положение руки, как поиск приходится начинать заново.

Как правильно подключить щупы

Правильно подключить мультиметр необходимо по нескольким причинам. Во-первых, это позволяет получать верные результаты измерений. Во-вторых, каждое тестирование должно производиться по определенным правилам. Наконец, это позволит не сжечь измерительные контуры самого мультиметра.

Сперва нужно внимательно посмотреть на прибор. У него на панели есть три гнезда для щупов. Черный всегда вставляется в гнездо соответствующего цвета, а красный варьируется в зависимости от цели применения устройства.

Рядом с одним гнездом нанесено обозначение переменного и постоянного тока на мультиметре. Найти его можно по группе надписей. Обычно указывается предельный ток, до 200-300 мА, напряжение переменной сети VAC и постоянной VDC. Воткнув щуп в это гнездо, можно начинать любые бытовые изменения. Контуры прибора выдержат воздействие в широких пределах. Все, что останется делать пользователю, выбирать диапазоны для снижения погрешности измерений.

Подключение щупов к черному и верхнему (третьему) гнезду предназначено для работы с большими значениями одного из параметров. Например, токами до 10А и выше по постоянному току. Если включить щуп в это гнездо и мерить в обычных бытовых условиях, погрешности измерений будут просто огромными.

Важно! Есть одно важное правило, позволяющее пользоваться мультиметром без опасности выхода прибора из строя. Если предполагаемое значение измеряемого параметра сети неизвестно, перед касанием щупами контрольных точек нужно установить максимально возможный диапазон. Оценив полученные показатели на экране, его безопасно снижают для увеличения точности измерения.

Другие правила касаются физики процессов в электрических цепях, а также особенностей работы контрольных схем мультиметра. О них удобнее рассказать на примерах определения тех или иных параметров.

Как измерить напряжение, ток, сопротивление

Напряжение сети, ток в цепи, сопротивление отдельных элементов или контуров электрических схем проводится согласно закону Ома для участка цепи. Тем, кто их забыл, рекомендуется обновить в памяти школьный курс физики. Без этого получать правильные данные и сохранить работоспособность прибора будет весьма сложно.

Определение значения напряжения

Мерить напряжение на участке цепи или отдельном элементе проще всего.

1. Сначала подключают щупы в гнезда, соответствующие предполагаемым значениям измеряемого параметра.
2. Переключают мультиметр на использование режима, соответствующего характеру тока (переменный или постоянный).
3. Прикладывают щупы к контрольным точкам. Это могут быть ножки электронного компонента или отдельные точки в общей схеме.

Согласно закону Ома для участка цепи, на параллельно включенных элементах падает равное напряжение. Именно на этом принципе основана работа контрольных схем мультиметра. Так как неверное подключение прибора являет собой достаточно сложный процесс, обычно с измерением напряжения пользователи справляются с максимальной уверенностью.

Определение значения силы тока

Силу тока измеряют последовательным включением. При этом сопротивление контрольного элемента внутри устройства крайне мало для снижения влияния на параметры исследуемой сети. Согласно закону Ома, по всем последовательно соединенным участкам цепи течет одинаковый ток.

Важно! Просто прислонить щупы к контрольным точкам нельзя. В режиме определения силы тока такое действие если не уничтожит измеритель, то сделает его непригодным для дальнейших тестов того же типа.

Прибор нужно включать последовательно. То есть разорвать цепь и коммутировать его к образовавшимся контрольным точкам. Например, отпаять провод питания. Один щуп подключается к питающему кабелю, другой — к бывшей точке его коммутации на схеме.

Определение значения сопротивления

При измерении сопротивления на регуляторе необходимо поставить Омы поворотом ручки в нужную зону и прислонить щупы к выводам детали или контрольным точкам схемы.

Важно! При этом критически важно, чтобы цель тестирования не находилась под напряжением. При несоблюдении этого условия контрольные элементы устройства выходят из строя, и прибор становится непригоден для выполнения измерений сопротивления. Рекомендуется также действовать согласно главному правилу, устанавливая максимальный предел перед началом работы и снижая его для уменьшения погрешности.

Данные методики измерений типичны и работают на большинстве классов устройств. Автоматические приборы проще в использовании. Они могут без участия пользователя настраиваться на параметры цели исследования и прощать некоторые ошибки своего владельца. Чтобы знать, на что способна та или иная модель — рекомендуется тщательно изучать инструкцию по ее эксплуатации.

Проверка радиодеталей

Если на корпусе устройства есть гребенка с гнездами или специализированная круговая зона для тестирования транзисторов, с их помощью можно определять емкости конденсаторов, проверять диоды, полупроводниковые управляемые ключи. Для всех исследований такого рода черный щуп устанавливается в черное гнездо, красный — в среднее, с низким допустимым током.

Тестирование диодов

Диод проверяется в режиме прозвонки или определения сопротивления. Щупы прикладываются дважды, в разном направлении проводимости детали. Если в одном положении на экране отображается значение сопротивления, а в другом единица, значит, диод исправен. Некоторый малый показатель в обоих тестах показывает, что деталь пробита. Единица в двух случаях означает, что диод сгорел и непригоден.

Тестирование транзисторов

Для тестирования транзисторов предназначена функция HFE. Сначала по справочнику определяют тип элемента, NPN или PNP, а также физическое размещение его эмиттера, коллектора, базы. Затем устанавливают деталь в соответствующие области кругового элемента с гнездами. Они также имеют символьное обозначение. В показывает точку, куда вставляется база, E — эмиттер, С — коллектор. Если транзистор работоспособен, дисплей покажет его базовый коэффициент усиления.

Определение емкости конденсаторов

Модель, умеющая исследовать конденсаторы, имеет отдельное гнездо, обозначенное Cx и соответствующую зону переключения регулятора. Для начала тестирования нужно установить режим. Согласно основному правилу, выбирают максимально возможный предел. Затем помещают ножки конденсатора в соответствующие гнезда разъема Сх. На экране отображается значение емкости. Последовательно снижая предел, добиваются минимального уровня погрешности данных.

В качестве заключения

Несмотря на всю свою кажущуюся неприхотливость и универсальность, мультиметр является очень сложным и чувствительным прибором. Поэтому пренебрегать чтением инструкции по эксплуатации конкретной модели крайне не рекомендуется. Не стоит игнорировать и главное правило, начинать измерения с максимального диапазона и постепенно его снижать для увеличения точности. Если не пренебрегать стандартными методиками проведения тестов и рекомендациями производителя, мультиметр прослужит своему владельцу долгие годы, не снижая точности.

Символы мультиметра и их значение (Руководство на 2022 г.)

Мультиметры — невероятно полезные инструменты, которые помогают выполнять широкий спектр тестов и измерений. Если вы когда-нибудь имеете дело с электричеством, то качественный мультиметр — обязательный предмет. Они довольно просты в использовании, но символы на передней панели этих устройств почти кажутся иероглифами! Если вы не говорите на языке символов мультиметра, их может быть довольно сложно расшифровать. К счастью, мы составили этот список из 20 символов мультиметра, которые вы должны знать, чтобы успешно использовать один из этих универсальных инструментов.

Символы мультиметра и их значение

1. Напряжение постоянного тока

Изображение предоставлено: jjbeard, Wikimedia Commons

Постоянный ток означает постоянный ток. Напряжение постоянного тока позволит вам измерить напряжение электроники постоянного тока. Это включает в себя большинство небольших электрических цепей, таких как батареи и световые индикаторы. Вы также будете использовать напряжение постоянного тока при работе с транспортным средством.

---

2. Напряжение переменного тока

Изображение предоставлено: Eisenbahn%s, Wikimedia Commons

Это параметр, который вы будете использовать чаще всего при работе с электрическими цепями, подключенными к сети. В США вы в основном будете измерять напряжение переменного тока в диапазоне от 110 до 240 В.

---

3. Милливольты

Милливольты измеряют доли вольта. Если вы имеете дело с низковольтными цепями, вы, вероятно, будете использовать показание в милливольтах, а не стандартный выбор напряжения.

---

4. Амперы

Изображение предоставлено: Arnette Slevin, Pixy

Называется амперами для краткости, амперы измеряют электрический ток. Вы можете думать о токе как об общем количестве электричества, проходящего через цепь.

---

5. Миллиампер

Миллиампер равен 1/1000 стандартного ампера. Когда вы измеряете слаботочные электрические цепи, вам нужно переключиться с ампер на миллиампер, чтобы получить точные показания.

---

6. Микроампер

Микроампер еще меньше, чем миллиампер. В то время как миллиампер — это одна тысячная часть ампера, микроампер — это одна миллионная часть ампера, и он используется для измерения цепей с наименьшим током. Вы можете использовать микроампер для измерения очень маломощных микроконтроллеров или крошечной электроники, но вы не будете часто использовать микроампер при работе с бытовыми или автомобильными схемами.

---

7. Ом

Сопротивление — это мера сопротивления цепи или объекта потоку электричества, которое выражается в омах. Материалы с высоким сопротивлением ограничивают поток электронов, а материалы с низким сопротивлением позволяют электронам течь свободно. Проводники, такие как металл, имеют низкое сопротивление. Изоляторы, такие как резина, обладают высоким сопротивлением.

---

8. Килоомы

Когда омы просто не описывают высокое сопротивление в системе, вам нужно переключиться на килоомы. Один килоом равен 1000 Ом.

---

9. Мегаомы

Мегаомы — это следующий шаг по сравнению с килоомами при обсуждении сопротивления. Мегаом в 1000 раз больше, чем килоом. Один мегаом равен одному миллиону ом.

---

10. Звуковой сигнал непрерывности

Проверка непрерывности позволяет быстро и легко определить, находится ли цепь под напряжением. Звуковой сигнал непрерывности подаст звуковой сигнал, чтобы сигнализировать о горячем контуре, означая, что вам нужно отключить питание, прежде чем разрезать эти провода!

---

11. Емкость

Изображение предоставлено: thenounproject.com

Конденсаторы — это устройства, которые собирают и хранят электрическую энергию. Используя настройку емкости на мультиметре, вы можете легко измерить, сколько энергии удерживает конденсатор. Емкость измеряется в фарадах, хотя обычно вам нужно использовать доли фарад, чтобы выразить измерение.

---

12. Микрофарад

Микрофарад равен одной миллионной фарад, и это самый распространенный способ измерения емкости с помощью мультиметра.

---

13. Нанофарады

Нанофарады – это даже меньшие единицы измерения емкости, чем микрофарады, измеряющие одну миллиардную часть фарады емкости.

---

14. Проверка диода

Изображение предоставлено: thenounproject.com

Проверка диода измеряет падение напряжения на диоде. Когда вы устанавливаете мультиметр на эту настройку, щупы будут выдавать небольшое напряжение. Прикосновение их к правильным сторонам диода вызовет протекание напряжения, что позволит измерителю измерить разницу между входом и выходом.

---

15. Герц

Герц — это единица измерения частоты, равная одному циклу в секунду. В цепях могут использоваться фиксированные или переменные частоты, и вам нужно знать, с чем вы имеете дело при измерении частоты.

---

16. Относительный

Относительный режим позволяет обнулить мультиметр, используя ранее выполненное измерение. Это позволяет легко сравнивать дополнительные измерения с первым, что невероятно полезно для таких вещей, как измерение падения напряжения в системе. Например, вы можете измерить напряжение на электрощите вашего дома, а затем нажать соответствующую кнопку. Когда вы измеряете напряжение на розетке, вам будет показана разница между исходным измерением и напряжением на розетке.

---

17. Ручное переопределение диапазона

Эту функцию можно найти не на каждом мультиметре. Это позволяет вам переопределить функцию автоматического выбора диапазона вашего мультиметра, чтобы вручную установить диапазон, который вы хотите измерить.

---

18. Удержание

Функция удержания предназначена для захвата и удержания показаний на экране. Нажмите кнопку во время измерения, и измерение останется на экране. Некоторые мультиметры имеют функцию автоматического удержания, которая работает еще лучше. При автоматическом удержании измеритель найдет наиболее стабильное измерение и будет удерживать его, позволяя вам работать обеими руками на отведениях.

---

19. Мин. и макс.

При вводе минимального/максимального значения на мультиметре вы заметите, что дисплей больше не меняется в зависимости от напряжения. Вместо этого он сохранит самое высокое значение и продолжит отображать его. Если вы снова нажмете кнопку, вы увидите наименьшее значение, полученное счетчиком с момента входа в режим мин/макс. Это позволяет вам проводить несколько измерений подряд и быстро видеть, какие были самые низкие и самые высокие показания.

---

20. Внимание

Изображение предоставлено: Clker-Free-Vector-Images, Pixabay

Если ваш мультиметр начинает отображать этот символ предупреждения, вам нужно обратиться к руководству пользователя, чтобы узнать, в чем проблема. Но убедитесь, что вы делаете это сразу, прежде чем продолжать снимать электрические показания, ради вашей собственной безопасности.

Заключение

Когда вы впервые смотрите на переднюю часть этого нового мультиметра, все эти символы кажутся языком, на котором вы не говорите, и это может показаться довольно пугающим. Надеюсь, нам удалось прояснить эти символы и убрать немного мистики, чтобы вы могли приступить к работе, не беспокоясь о том, что читаете что-то не так. Возвращайтесь к этому списку каждый раз, когда вам нужно освежить знания или вы забыли, что обозначает один из множества символов на вашем мультиметре.

Вас также могут заинтересовать: 6 Советы и рекомендации по мерам предосторожности при работе с мультиметром

---

Избранное изображение предоставлено: CC0 Public Domain, Pxhere

Содержание

• 1 Символы мультиметра и их значение Напряжение
• 1.2 2. Тоск напряжение
• 1.3 3. Милливолты
• 1,4 4. Ампер
• 1,5 5. Миллиамп
• 1,6 6. 4. 8. 8. 8 8.
• 1,8 1.8
• 1,8.0156
• 1,9 9. Megoms
• 1,10 10. Beeper непрерывность
• 1,11 11. емкость
• 1,12 12. Микрофарады
• 1,13 13. Nanofarads
• 1.1153.
• 1,17 17. Переопределение ручного диапазона
• 1,18 18. Hold
• 1,19 19. MIN и MAX
• 1,20 20. Предупреждение

2 Заключение.

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 Share

• Share
• Tweet

Вы один из тех, кто плохо знаком с мультиметрами? Возможно, вы недавно приобрели или планируете приобрести его и совершенно не знакомы с тем, как он работает. Вы не использовали определенные настройки и хотели бы понять, какие символы мультиметра обозначают какие функции и чем они отличаются друг от друга.

Вы можете быть студентом колледжа или университета, готовящимся к экзаменам, но разочарованы некоторыми символами, присутствующими на цифровом мультиметре, особенно символом напряжения переменного тока.

Содержание:

1. Важность понимания различных символов на мультиметре
2. Что такое символ переменного напряжения на мультиметре?
3. Другие символы, которые необходимо знать
4. Как использовать переменное напряжение на мультиметре?
5. Заключительные мысли

Хорошо для вас, потому что это руководство поможет вам. Сядьте поудобнее и пристегнитесь, потому что мы предоставим вам подробное объяснение символов на мультиметре, а также краткое объяснение их функций. В этом руководстве также будет кратко рассмотрено, как можно самостоятельно считывать показания мультиметра.

Важность понимания различных символов на мультиметре

Возможно, вы никогда не думали об этом, но тестирование с неправильными настройками мультиметра может быть проблематичным как для мультиметра, так и для пользователя, использующего его. Например, возможно, вы проверяете непрерывность, но ваше устройство в настоящее время находится в режиме измерения напряжения. Такой сценарий может быть чрезвычайно рискованным.

Итак, если вы новичок, обратите внимание на это руководство!

Но имейте в виду, что все остальные мультиметры, имеющиеся на рынке, имеют одни и те же функции, обозначенные теми же символами, но с небольшим отличием в общем расположении. Таким образом, изучение таких символов станет для вас знанием на всю жизнь.

Обратите внимание, что активировать символы желтого цвета можно только нажатием кнопки Shift. Нажмите кнопку и установите циферблат на желаемый параметр.

Что означает символ переменного напряжения на мультиметре?

Теперь, отвечая на этот вопрос, что на самом деле обозначает символ переменного напряжения? Напряжение переменного тока или ACV часто обозначается заглавной буквой V вместе с волнистой линией сверху, такой как эта V~. Этот параметр используется для количественной оценки напряжения от источников переменного тока, то есть всего, что подключается к розетке, и мощности, поступающей из самой розетки.

Тем не менее, символы вольтметра обычно обозначаются буквой V в круге. Это параметр, который вы будете использовать чаще всего, и он измеряет напряжение объекта, с которым вы пытаетесь работать.

В зависимости от того, где вы живете, вы можете измерять напряжение переменного тока в диапазоне от 100 до 240 В. Независимо от того, проводите ли вы испытания дома или на рабочем месте, вам часто приходится измерять напряжение переменного тока.

Другие символы, которые необходимо знать

Помимо напряжения переменного тока, на мультиметре также можно найти другие символы. Некоторые из них включают, но не ограничиваются:

• Кнопка блокировки — она удерживает или блокирует показания мультиметра и позволяет вам видеть точные показания.

• Напряжение постоянного тока – Обозначается заглавной буквой V и тремя дефисами сверху. Он позволяет тестировать небольшие электронные схемы, световые индикаторы и батареи.

• Рубашка Hertz — помечен как Гц и показывает частоту цепи или оборудования.

• Токовый разъем — это красный разъем с символом А над ним, используемый для измерения тока с помощью красного провода или клещей.

• Общий разъем — обозначен надписью COM и используется с черными измерительными проводами.

• Непрерывность – Кнопка этого напоминает группу закрывающих скобок подряд. Похоже на звуковой символ. Непрерывность является эффективным способом определения обрыва или короткого замыкания.

• Shift Capacitance — обозначается двумя буквами T, обращенными друг к другу. Это используется для измерения емкости.

• Милливольты переменного тока — выглядит как символ мВ с волнистой линией над буквой V. Он используется для измерения небольших цепей.

Как использовать переменное напряжение на мультиметре?

Прежде чем приступить к проверке объекта с помощью мультиметра, убедитесь, что соблюдены все важные меры предосторожности для предотвращения травм. Не прикасайтесь к кончикам тестовых проводов и убедитесь, что вы поместили их в правильное положение.

Ниже приведены советы, которые следует учитывать при проверке переменного напряжения объекта с помощью цифрового мультиметра.

1. Установите мультиметр в правильном диапазоне. Оно должно быть выше значения, которое вы хотите проверить. Диапазон вольт обозначен как V-, и вы должны указать его на шесть сотен.

2. Подсоедините черный провод к общему порту. Другие пользователи часто называют его общим терминалом.

3. Будьте особенно осторожны при подключении общего датчика. Подключите красный щуп к VΩmA, если хотите измерить напряжение. Мы не рекомендуем подключать красный щуп к 10 ADC. Это приведет к поломке ваших приборов. Итак, убедитесь, что вы вставили красный щуп в правильный порт.

4. Проверьте провод под напряжением и провод заземления. Теперь подсоедините черный щуп к проводу под напряжением, а красный щуп к другому проводу под напряжением. Нажмите кнопку Hold на мультиметре, если хотите задержать показания на некоторое время.

5. Отсоедините измерительные провода после эффективного измерения или проверки напряжения переменного тока. Сначала отсоедините красный щуп, а затем черный щуп.

Заключительные мысли

Информация и шаги, описанные выше, помогли вам понять символ напряжения переменного тока в цифровом мультиметре, а также научились его тестировать. Как вы понимаете, тестирование на переменное напряжение не обязательно должно быть трудным или сложным.

Выше приведены некоторые основы, но обязательно прочтите руководство по эксплуатации вашего мультиметра, чтобы узнать все подробности. Этот пост предназначен для того, чтобы стать отправной точкой для начала работы.

Совершенно не важно, новичок вы или продвинутый пользователь в области тестирования мультиметров. Вы также можете проверить батареи, следуя тому же процессу. Просто имейте в виду, что очень важно понимать, как читать результаты, отображаемые на дисплее мультиметра.

Мы надеемся, что вы найдете эту статью познавательной и полезной одновременно, и что она так или иначе помогла вам.

Руководство по символам и кнопкам мультиметра. Узнайте их значение

28 февраля 2022 г. , Лео Максвелл

Мультиметр является обязательным инструментом для устранения электрических неисправностей и поиска неисправностей электронных цепей или цепей автоматики. Электрики и инженеры уже знают о символах мультиметра, таких как сопротивление или другие, но новички или студенты могут запутаться в десятках символов и кнопок, и для этого им потребуется помощь. В этом руководстве мы простым способом научим вас символам и кнопкам dmm, чтобы в будущем вы могли различать их и умело работать с мультиметрами.

Что такое символы мультиметра?

Мультиметр Символы — это знаки, нанесенные на корпус измерителя поперек колесика переключателя и на кнопки для обозначения функции или функций. Например, для напряжения переменного тока имеется символ VAC, указывающий на то, что эта кнопка или разъем предназначены для проверки напряжения переменного тока. Изучив их, можно легко освоить операции с мультиметром.

Напряжение переменного тока

Напряжение переменного тока является наиболее распространенным источником напряжения в домах и на предприятиях, подключенных к местным сетям. Для этого используются символы VAC. В мире существуют разные величины переменного напряжения от 100В до 220В переменного тока. Напряжение переменного тока обозначается буквой V с волнистой линией на ней. См. ниже,

Символы сигналов переменного и постоянного тока

Напряжение постоянного тока

Напряжение постоянного тока или В постоянного тока известен для электронных устройств малой мощности, таких как батареи, датчики и автомобильное оборудование. Dc обозначает постоянный ток.

Ток

Поскольку мы знаем, что ток — это скорость потока заряда, мы рассчитываем, сколько энергии потребуется устройству или машине для работы. Ток обозначается « A » на мультиметре с одинаковым рисунком волнистых и прямых линий переменного и постоянного тока на них.

Милливольты

Младшая единица напряжения для расчета присутствия второстепенного напряжения. Обычно они нужны электрикам для некоторых датчиков, ПЛК, автомобильных и автомобильных работ. Милливольты обозначаются ( мВ ) на мультиметрах.

Милли и микроампер

То же, что и милливольты Миллиампер — это единица измерения тока в амперах, I миллиампер равен 1/1000 ампер. Он обозначается m A , другое его подразделение — микроампер мкА, что является наименьшим известным током, который может обнаружить мультиметр.

Сопротивление

Сопротивление, как следует из названия, представляет собой естественное сопротивление тока внутри металла или элемента. Мы рассчитываем сопротивление в омах, обозначенных Ом , которые далее делятся на килоомы кОм и мегаомы МОм , когда значения выше по номеру. 1 килоом равен 1000 ом, а 1 мегаом соответствует значению в один миллион ом.

Частота

Частота сообщает нам количество циклов протекания тока в секунду через цепь. Его единицей измерения являются герцы, поэтому 1 герц означает поток в 1 цикл в секунду. Герц обозначается как Гц на мультиметре. 50 Гц и 60 Гц — две самые популярные частотные системы в мире.

Емкость

Конденсаторы — это наиболее распространенные электрические элементы, которые можно найти в вентиляторах, двигателях и многих других устройствах. Они накапливают электрический заряд, их способность накапливать электрическую энергию рассчитывается по емкости. Для системы расчета емкости международной единицей является фарад, а ее символ на мультиметре «–|(–» , он имеет дополнительные единицы измерения микро- и нанофарад.

Проверка непрерывности

петля цепи цела или где-то разорвана.Для этого мультиметры имеют звуковой сигнал, сообщающий о том, что петля цепи в порядке.Эта функция обозначается звуковым сигналом на мультиметре.Обрыв цепи также можно проверить с помощью метода проверки сопротивления.

Тест диодов

Этот тест доступен не во всех мультиметрах, но лучший электронный мультиметр обязательно будет иметь эту функцию. Тест диода фактически измеряет разницу напряжений между двумя точками диода.

Символ ошибки

Этот символ указывает на некоторые проблемы, такие как перегрузка или короткое замыкание в мультиметре или цепи, с которой вы работаете. Если ваш мультиметр когда-либо показывает эту ошибку или предупреждающий знак на экране, вам следует резко отключить мультиметр от цепи и обратиться к руководству или проконсультироваться с опытным электриком.

Кнопки мультиметра

1. ВКЛ/ВЫКЛ для включения и выключения мультиметра, однако многие мультиметры имеют этот элемент управления на селекторном переключателе, а не на кнопке.
2. Кнопка «Мин/Макс» предназначена для записи колебаний сигнала, дает указание, когда значение пересекает ранее записанное значение. Он хранит самые низкие, самые высокие и средние значения.
3. Кнопка Hold предназначена для фиксации экрана мультиметра в любое время для записи результатов.
4. Желтая или функциональная кнопка предназначена для активации дополнительной функции настройки диска, такой как емкость или температура.
5. Кнопка Rel, обозначенная знаком дельта, предназначена для записи относительного значения для использования в будущем и сброса дисплея на нулевое значение.
6. Кнопка диапазона обычно присутствует в мультиметрах с возможностью автоматического выбора диапазона. Нажав эту кнопку на две секунды, измеритель начнет работать в автоматическом режиме, если вы хотите использовать мультиметр в ручном режиме, нажмите его снова и снова для требуемой функции.
7. Кнопка со знаком яркости или световой индикации предназначена для подсветки дисплея мультиметра с подсветкой.

Заключительные слова

Как и каждый язык, на котором мы говорим на земле, имеет свои собственные символы и стили письма, аналогичным образом, электрические функции и показания обозначаются некоторыми специальными символами, которые вы можете увидеть на интерфейсе мультиметра. Поначалу в них может запутаться каждый, но со временем они не станут для вас сложной задачей.

Мы сделали все возможное, чтобы рассказать вам о символах и кнопках мультиметра, и рекомендуем вам изучить их, прежде чем приступить к работе с вашими мультиметрами.
